USR-WIFI-C210模塊連接有人云Modbus RTU設備組態測試

一、資料下載

說明書：http://imbacareer.com.cn/Download/275.html
硬件設計手冊：http://imbacareer.com.cn/Download/304.html
軟件設計手冊：http://imbacareer.com.cn/Download/303.html
串口調試軟件：http://imbacareer.com.cn/Download/27.html

二、數據流向

說明：用串口助手模擬modbus rtu協議的串口設備;

數據流向：串口助手----C210-----有人云(組態顯示)

客戶實際應用：modbus rtu設備---C210---有人云(組態顯示)
三、設置步驟
1.有人云平臺設置

1>登錄有人云（如果沒有賬號先申請通行證，目前只能通過手機號來注冊通行證賬戶）注：此案例有人云為企業版

有人云入口：https://account.usr.cn/mp_scada

2>云平臺添加設備，在設備管理---聯網設備--添加設備，SN和MAC/IMEI可以點擊SN不支持，系統自動生成，不需要客戶自己設置，通訊密碼可以自定義8位密碼

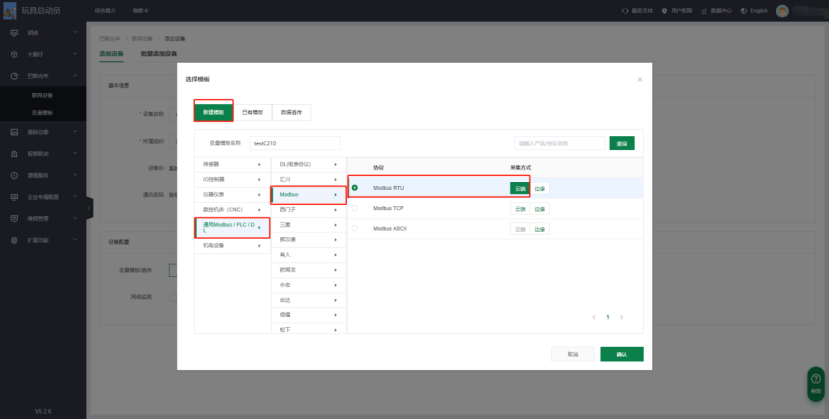

3>新建模板，目前云平臺支持的是modbus協議

4>配置從機和變量

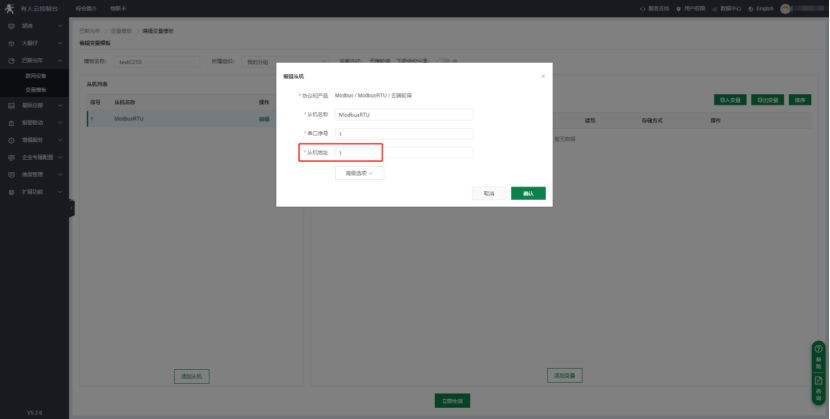

從機：從機列表，點擊編輯，可以設置從機各參數，其中串口序號保持默認即可，從機地址根據串口設備的實際情況填寫

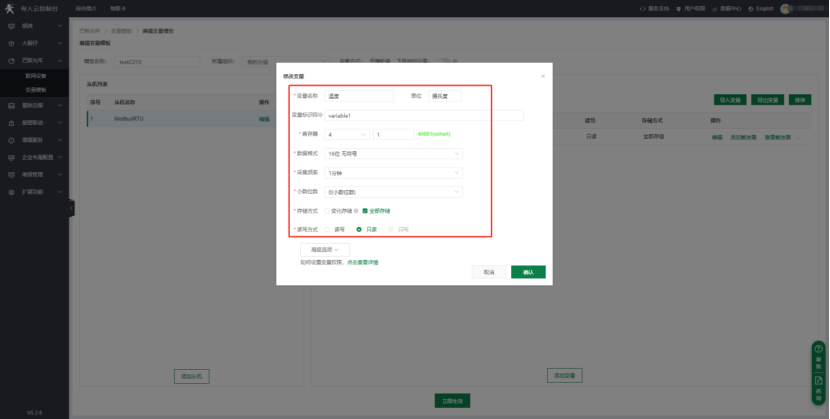

5>添加變量：
備注：寄存器的填寫（需要知道終端設備的功能碼寄存器的起始地址）（不清楚的需要聯系終端設備的廠家）
功能碼03H或06H，起始地址0000H，則填：40001；
功能碼04H，起始地址000AH，則填：30011；
功能碼01H或05H，起始地址0002H，則填：00003；
功能碼02H，起始地址0003H，則填：10004。
格式為功能碼+寄存器地址（需要16進制轉為10進制）+1
與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。
比如：功能碼03H或06H，起始地址0000H，則填：40001；
以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1；所以組態地址就是40001

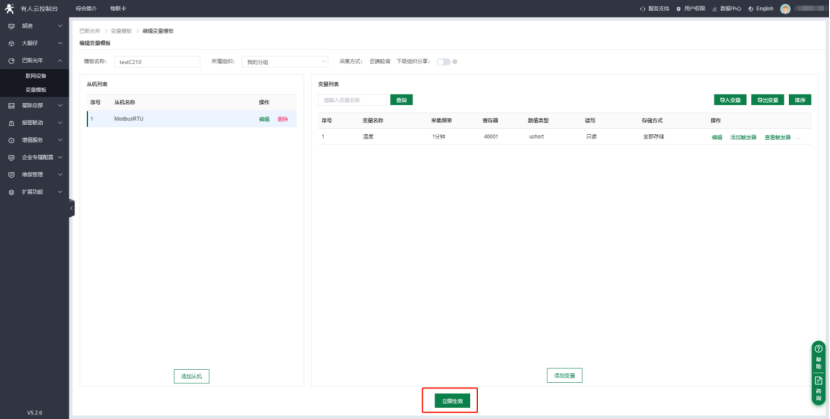

從機和變量設置好后點擊立即生效

2.C210端設置
1>將wifi模塊插在配套評估板上，評估板串口使用調試線連接電腦，默認模塊工作在AP模式下，電腦搜索并連接其AP熱點

2>打開谷歌瀏覽器，輸入默認模塊IP:10.10.100.254,用戶名密碼均為admin

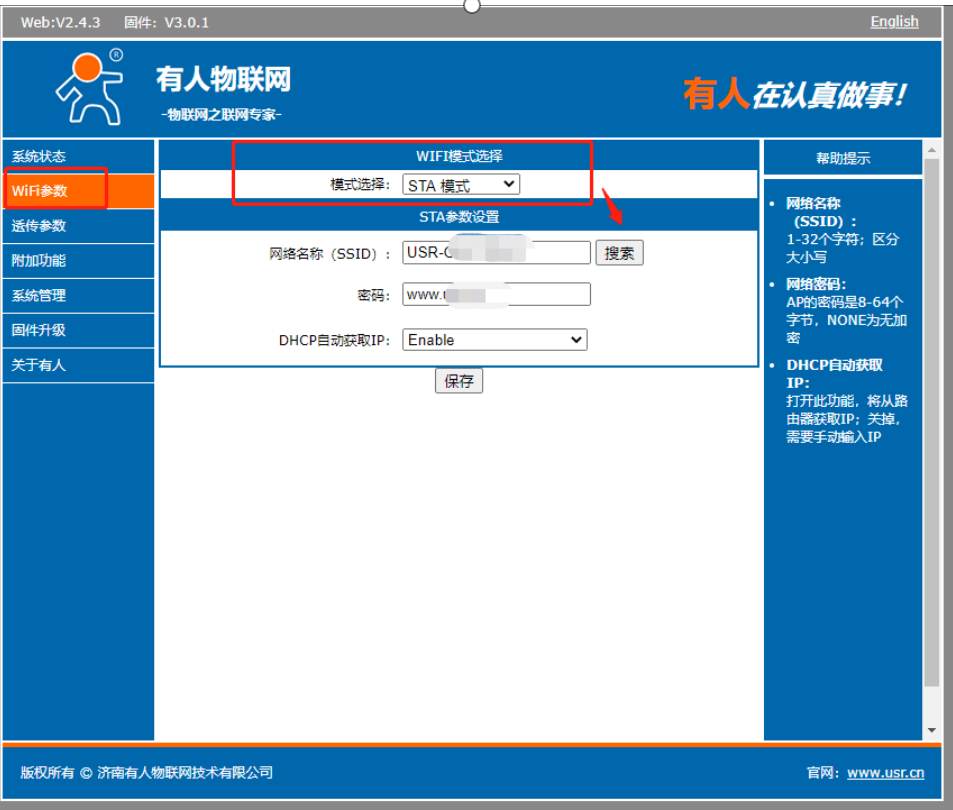

3>在WIFI參數里面選擇STA模式，搜索現場2.4Gwifi（密碼不可以有中文特殊字符）點擊保存，暫時不重啟

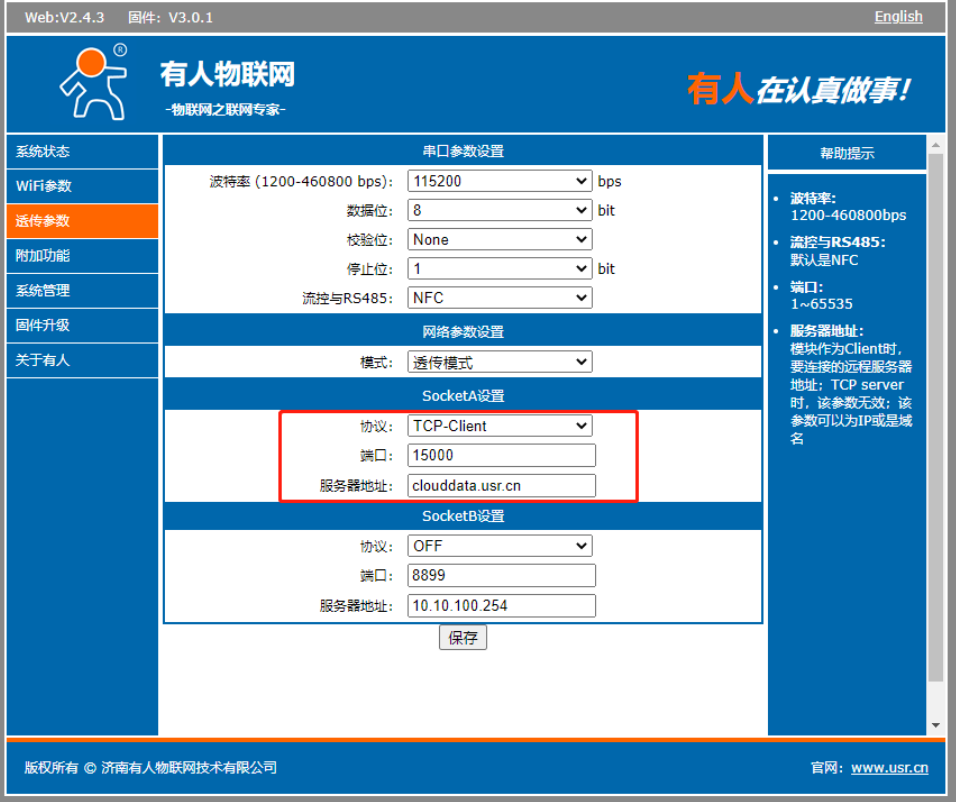

4>在透?jìng)鲄?shù)設置模式--透?jìng)髂Ｊ?，SocketA設置為TCP clinet
填寫地址clouddata.usr.cn，端口15000，點擊保存并選擇重啟。

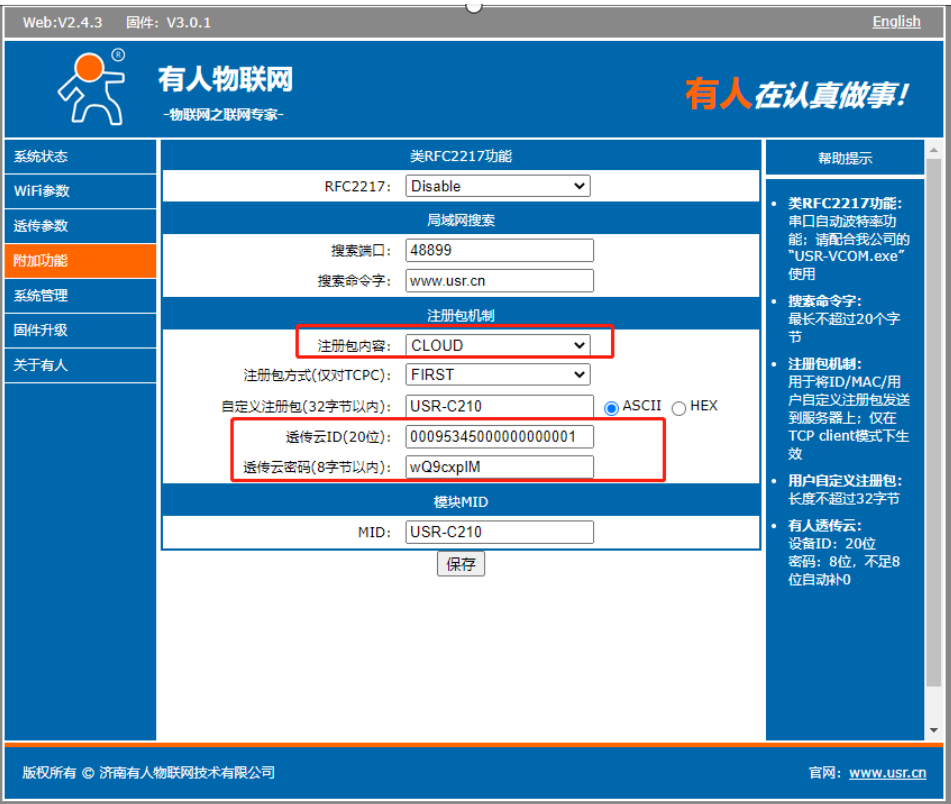

5>附加功能--注冊包--開啟--類型選擇cloud，將之前云端添加的C210的設備ID和密碼填寫到注冊包里

6>模塊重啟成功后，自身WiFi消失，可以在AP后臺查看C210模塊接入情況，或者是小紅人軟件網絡端搜索,有人云設備上線。

后續可以根據AP分配給C210的IP進入配置網頁查看、配置參數
（1）登錄AP后臺查看

（2）電腦和C210模塊連接同一個AP，在我司官網下載小紅人設置軟件，點擊網絡，端口和關鍵字保持默認不做修改點擊搜索

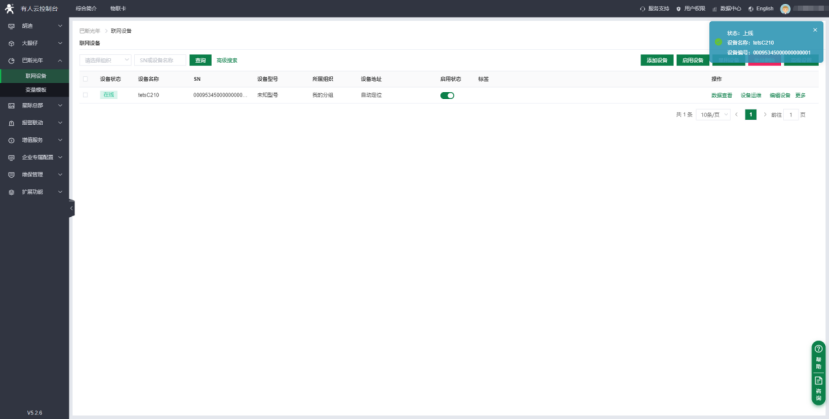

(3)有人云平臺上線

7>數據測試

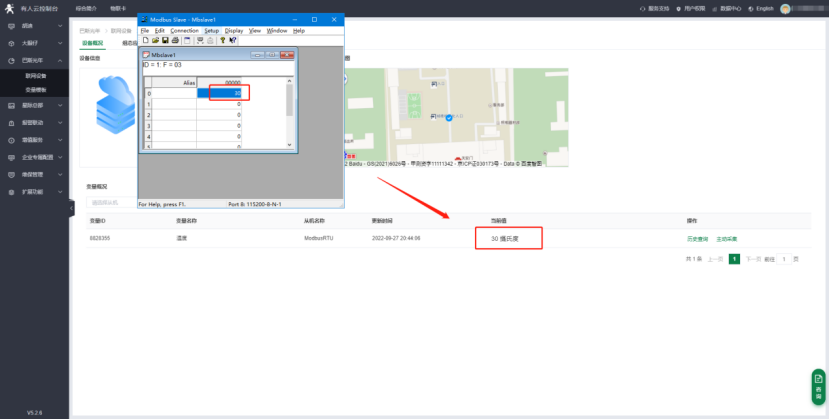

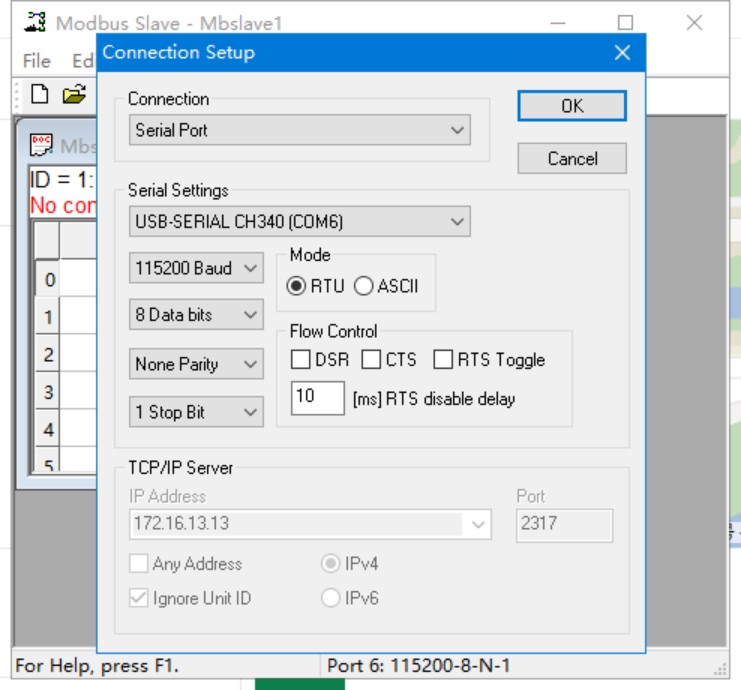

打開modbus slave軟件，用這個軟件來模擬網絡拓?fù)渲械拇谠O(shè)備，設備列表---點擊設備名稱，可以看到能夠正常讀取到數據了
