USR-WIFI232-Setup-AT指令設置軟件:
http://imbacareer.com.cn/Download/91.html
虛擬串口軟件:
http://imbacareer.com.cn/Download/31.html
TCP232-TEST串口及網絡調試助手軟件:
http://imbacareer.com.cn/Download/27.html
C216說明書:http://imbacareer.com.cn/Download/511.html
C216軟件設計手冊:http://imbacareer.com.cn/Download/512.html

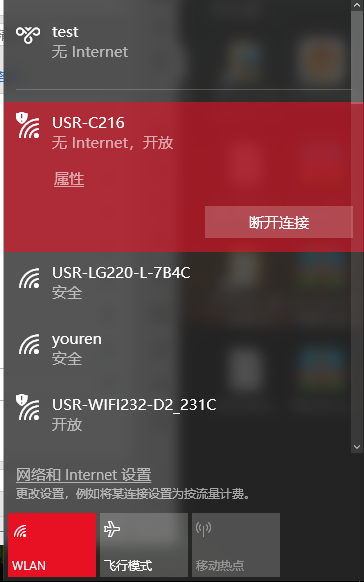

(1) 將模塊焊接到測試底板上,測試板串口連接電腦串口,電腦連接WiFi。在電腦無線搜索欄,搜索USR-C216,連接。

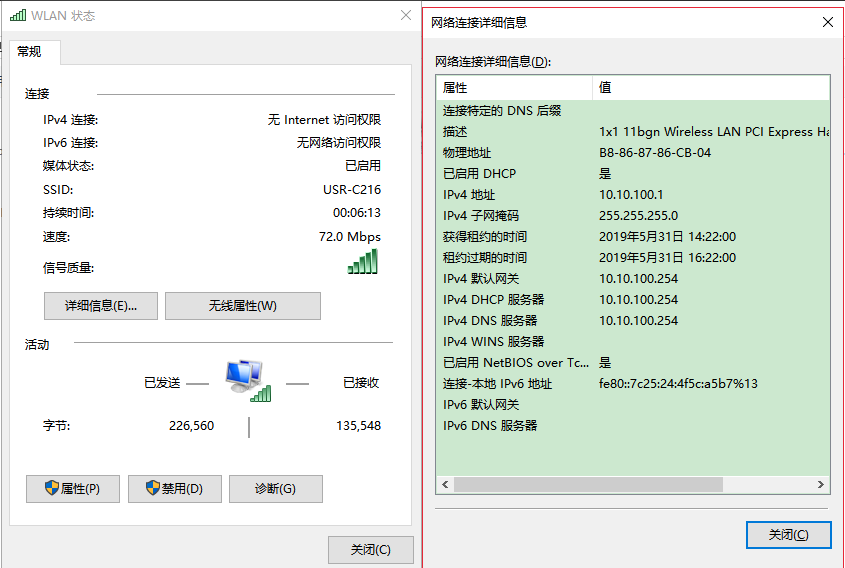

(2) 連接成功后或者電腦獲取到IP:10.10.100.1

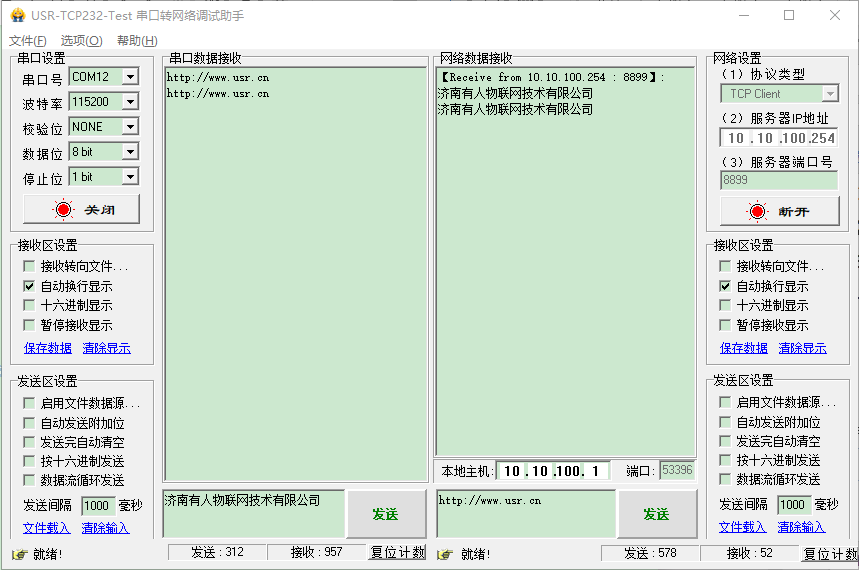

(3) 打開USR-TCP232-TEST軟件測試

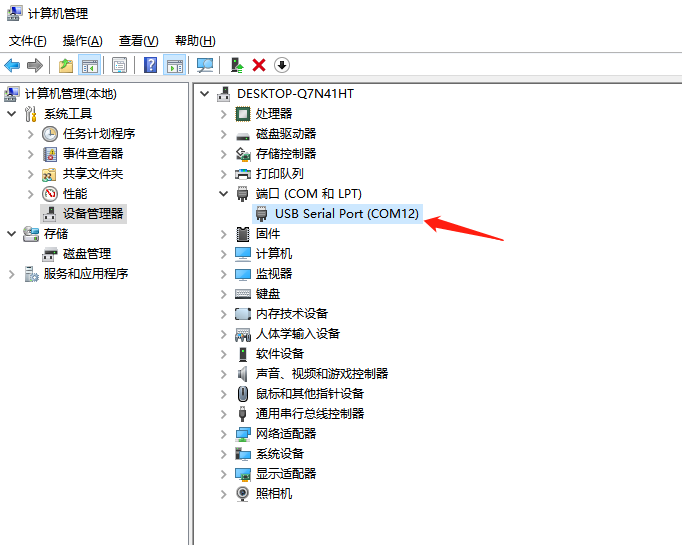

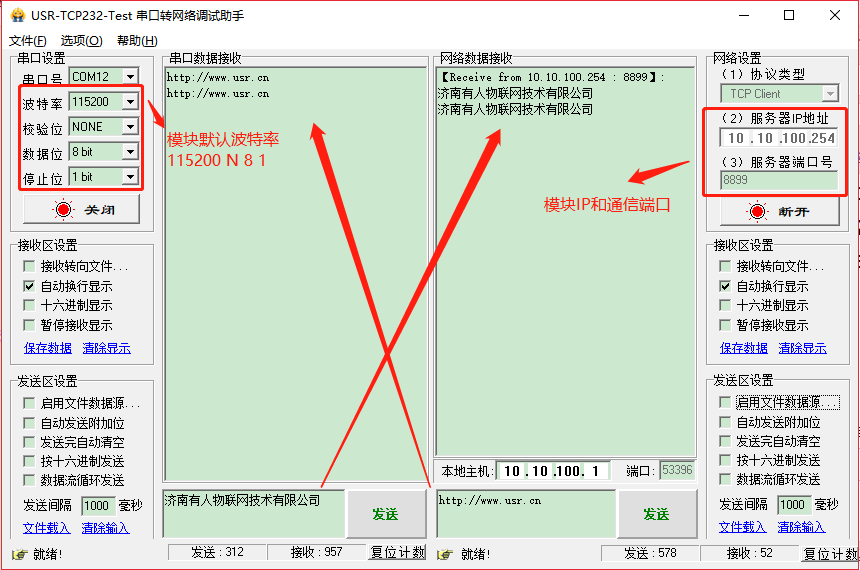

將模塊串口連接到電腦的串口,電腦的串口號為com12,然后電腦連接WiFi模塊的IP10.10.100.254,控制端口為8899.由于WiFi模塊默認為TCP server,所以電腦端連接模塊需要設置為TCP client連接模塊的server。
(4)怎么使用虛擬串口軟件。(依照以上模塊默認的AP模式)
添加虛擬串口com1:連接模塊的IP和端口:10.10.100.254:8899

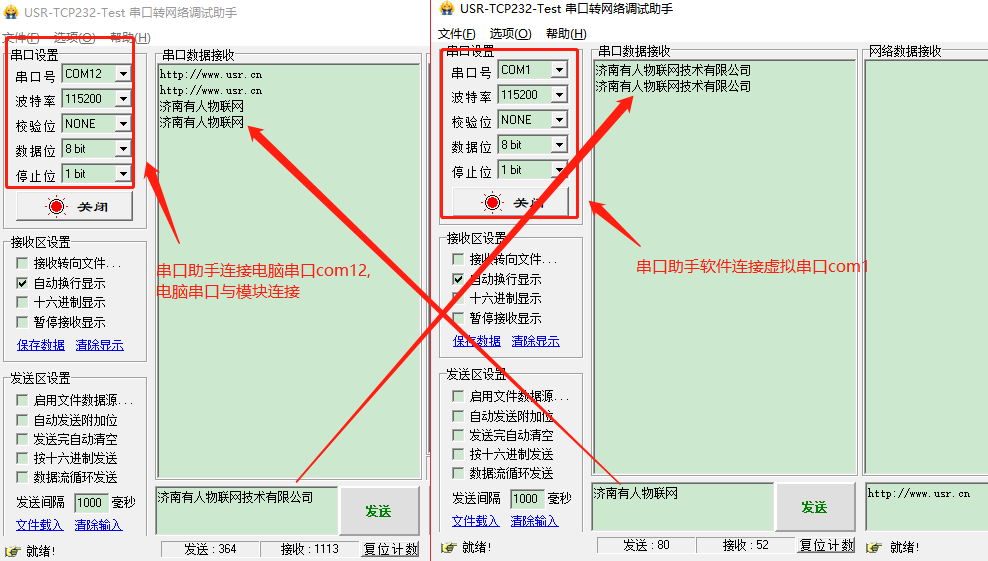

打開兩個串口調試助手軟件,一個連接電腦串口com5,一個連接虛擬串口com1.實現兩個串口直接數據互發。
