兩個USR-DR164 AP和STA通信示例

一、資料下載

USR-DR164說明書：http://imbacareer.com.cn/Download/1477.html

USR-DR164 AT指令集：http://imbacareer.com.cn/Download/1478.html

USR-DR164 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/707.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR164 產品 2臺

12V電源適配器 2個

USB-RS485串口線 2條

筆記本電腦 1臺

2、硬件連接

2個USR-DR164 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。

3、串口號

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號COM10。

三、第一個USR-DR164 設置AP模式

1、連接USR-DR164 WiFi

電腦關閉防火墻，禁用其他網卡，只保留無線網卡，電腦搜索連接USR-DR164的WiFi。

2、登陸內置網頁

瀏覽器輸入10.10.100.254，用戶名和密碼都是admin，登陸USR-DR164網頁。

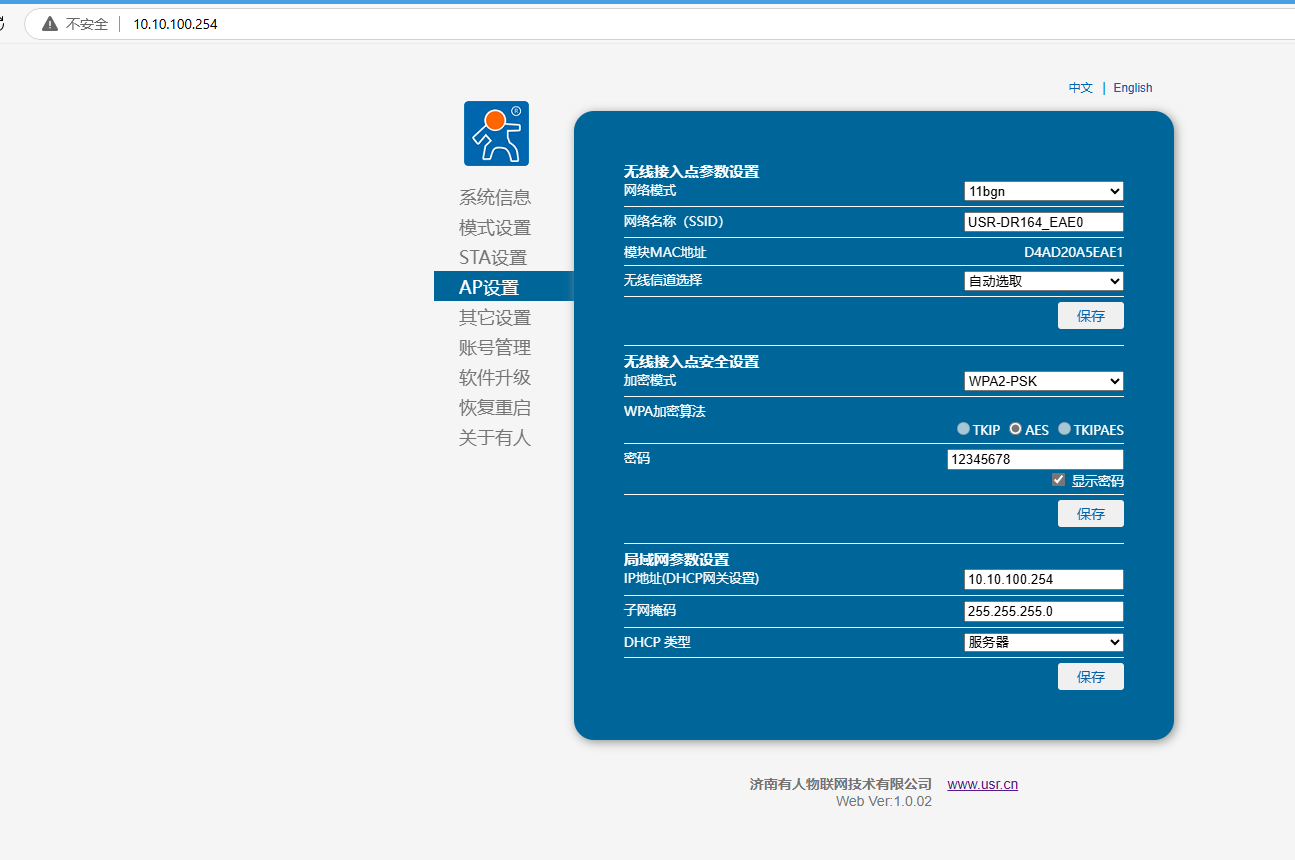

3、AP設置

網絡名稱：USR-DR164_EAE0

無線接入點安全設置：加密模式WPA2-PSK，加密算法AES，密碼12345678。

備注：設置WiFi密碼，放置別人誤連接，將參數設置恢復出廠值。

局域網參數設置，IP地址：10.10.100.254

備注：參數修改，需要點擊對應的保存，最后網頁重啟生效。

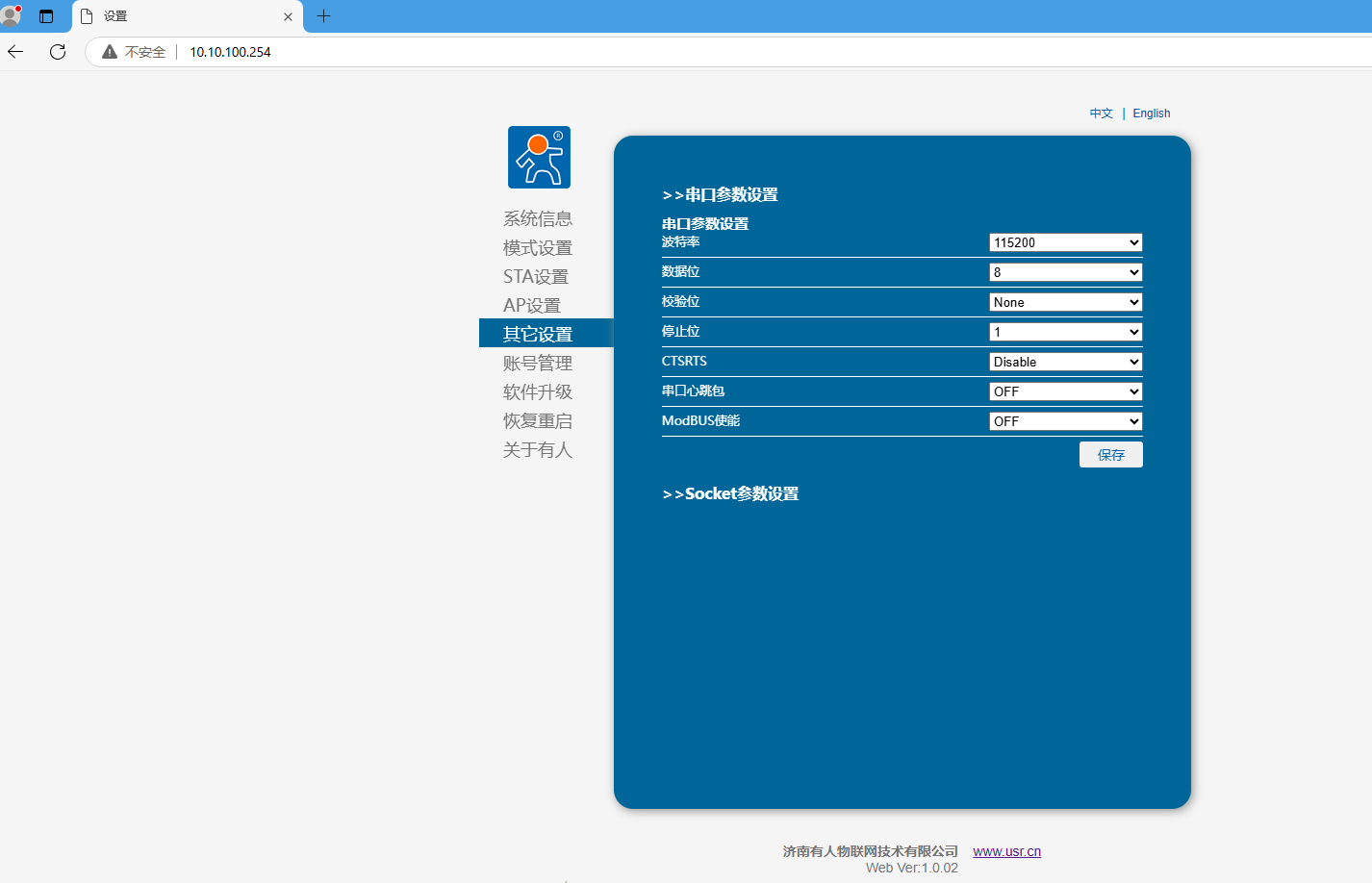

4、串口參數設置

波特率：115200 數據位：8 校驗位：NONE 停止位：1

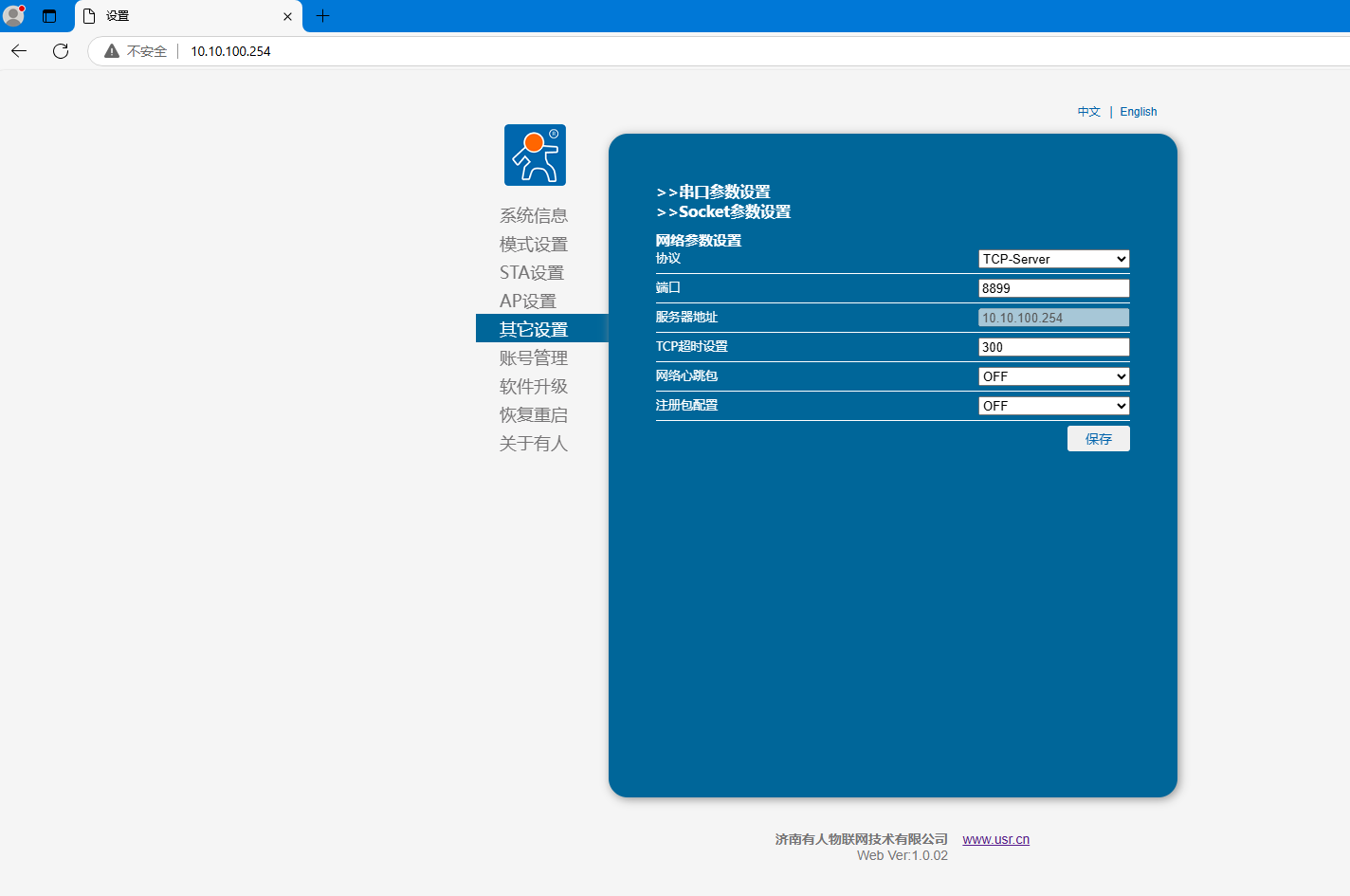

5、Socket參數設置

網絡參數設置

協議：TCP Server

端口：8899

點擊保存

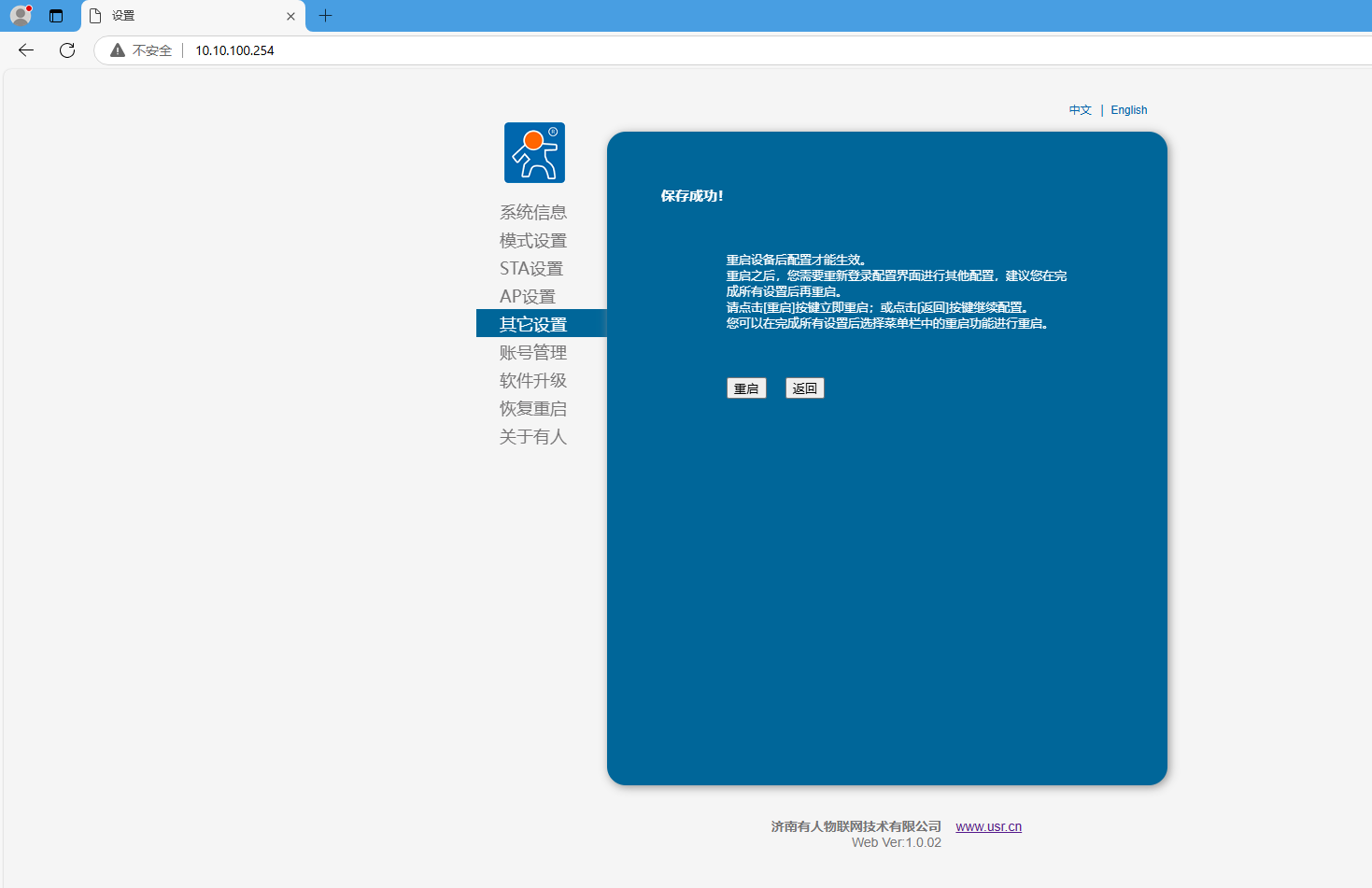

6、重啟

三、第二個USR-DR164 設置STA模式

1、連接USR-DR164 WiFi

電腦搜索連接第二個USR-DR164的WiFi。

2、登陸內置網頁

瀏覽器輸入10.10.100.254，用戶名和密碼都是admin，登陸USR-DR164網頁。

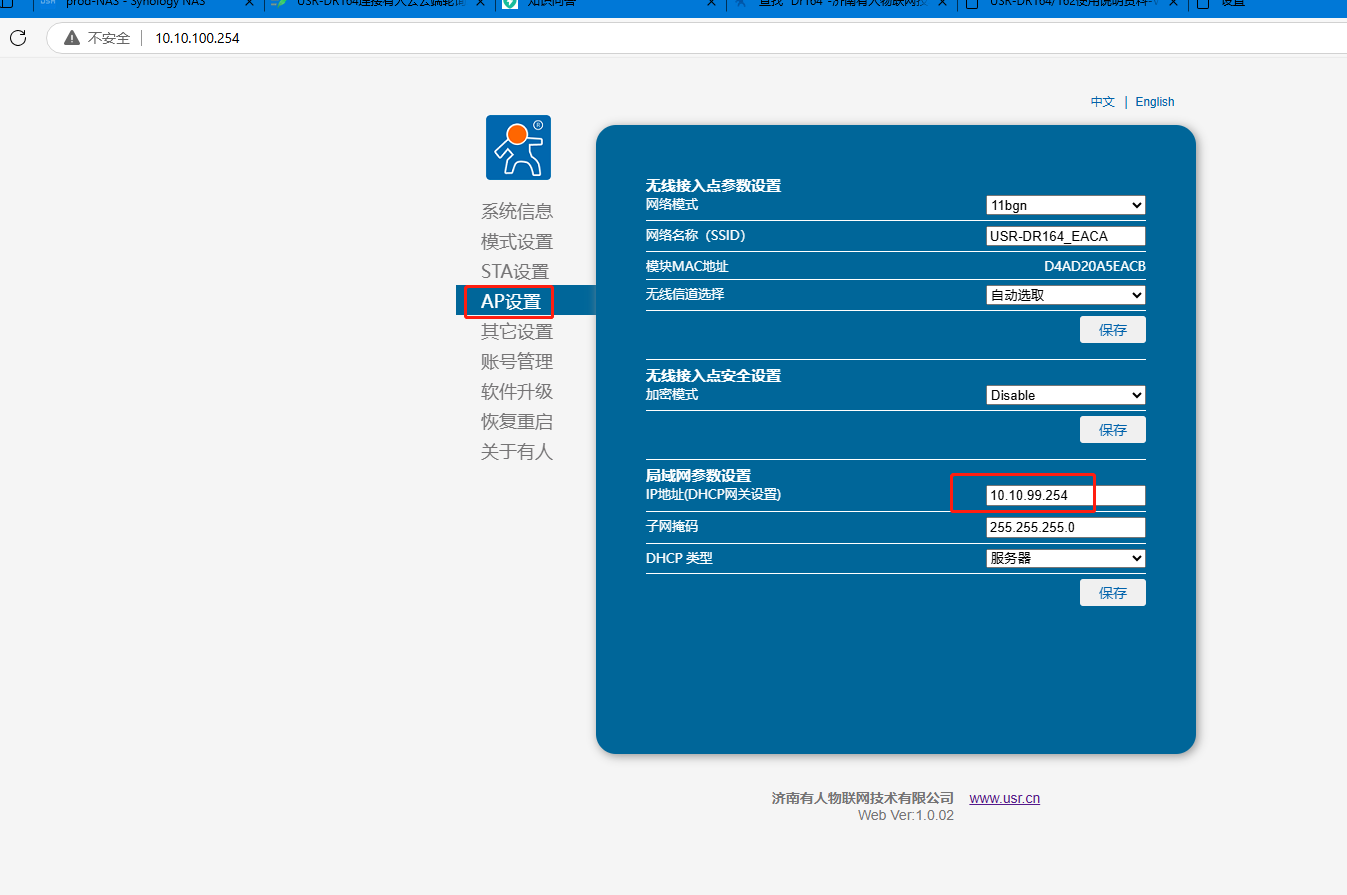

3、AP設置

網絡名稱：USR-DR164_EACA

局域網參數設置，IP地址：10.10.99.254

點擊保存。

備注：參數修改，需要點擊對應的保存，最后網頁重啟生效。

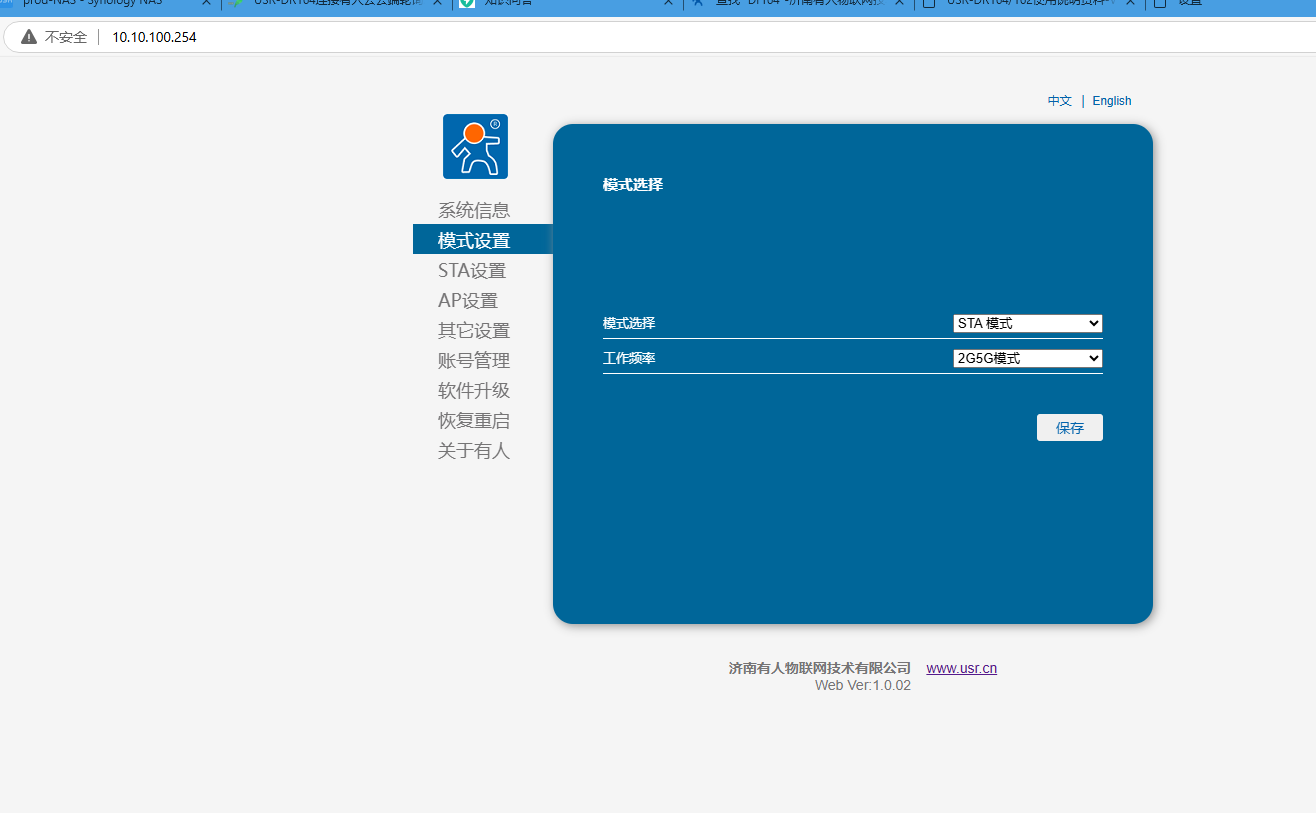

4、模式設置

STA模式

5、STA設置

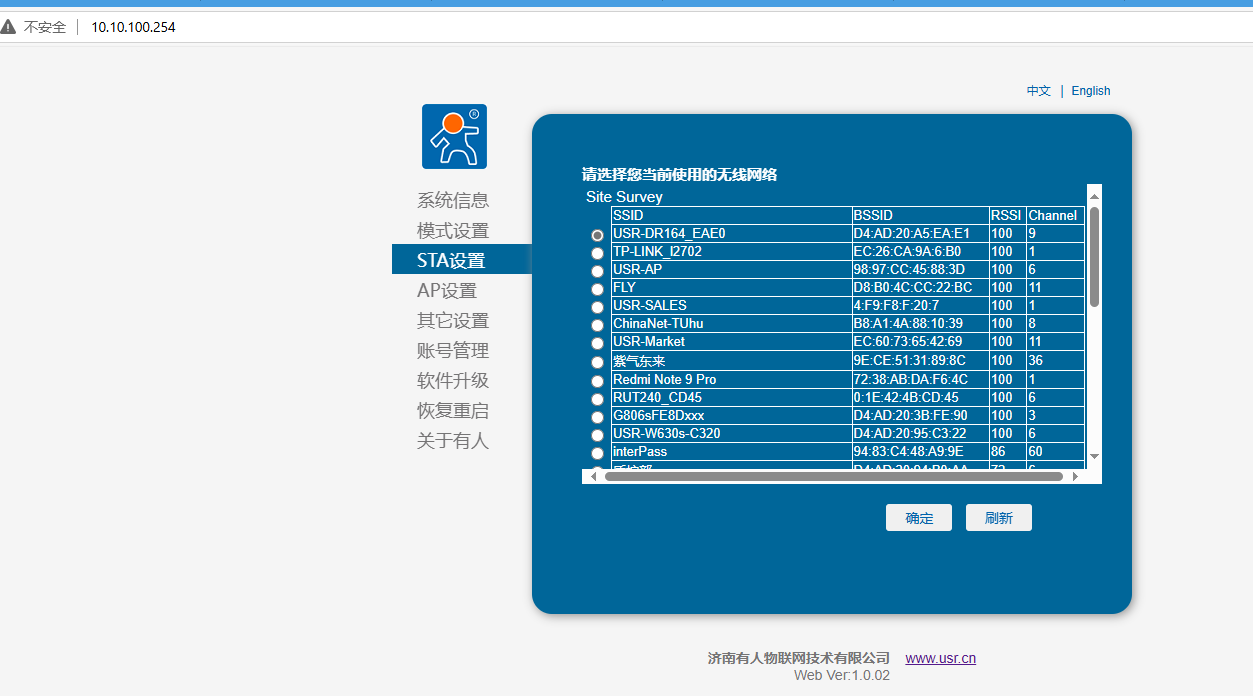

（1）網絡名稱，點擊搜索。

（2）選擇當前使用的無線網絡，要連接的USR-DR164 AP的WiFi名，點擊確定

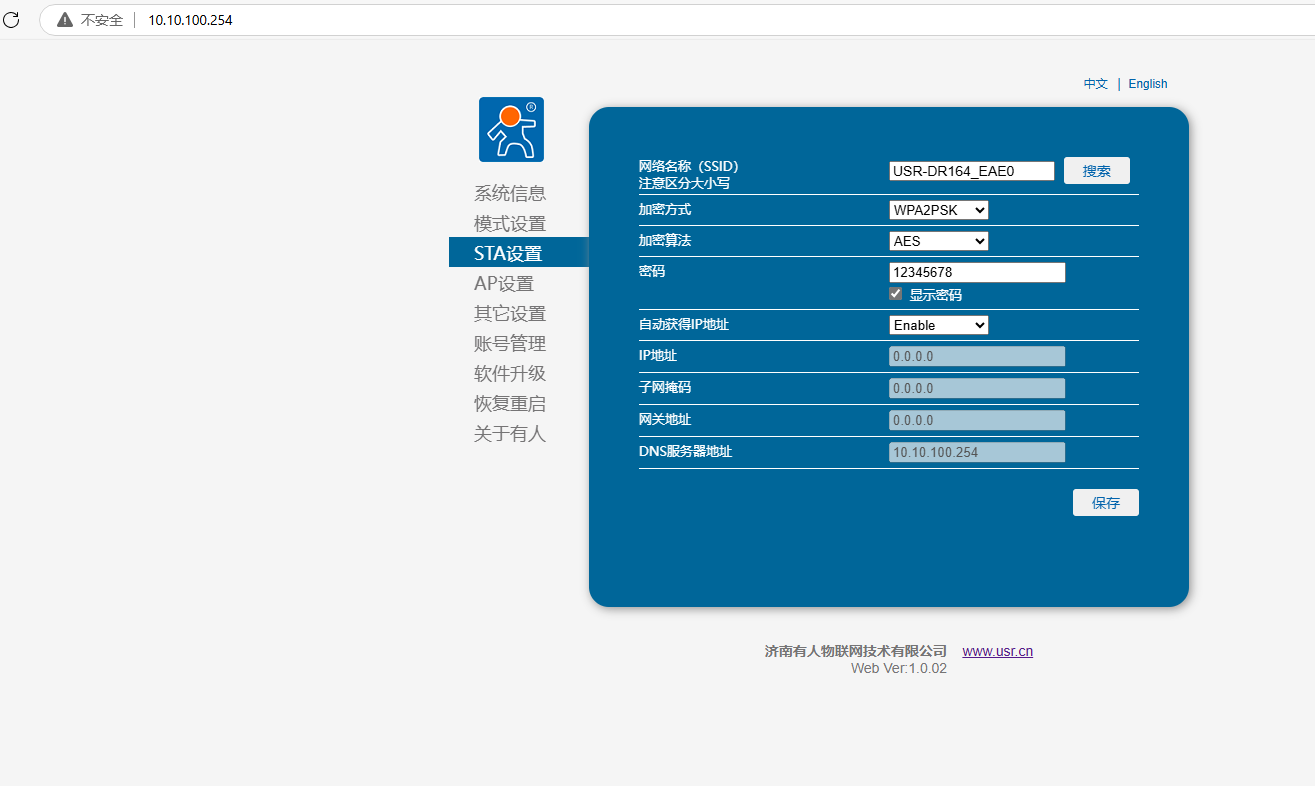

（3）輸入密碼點擊確定。輸入密碼之后，確定加密方式和加密算法都正確，再點擊保存。

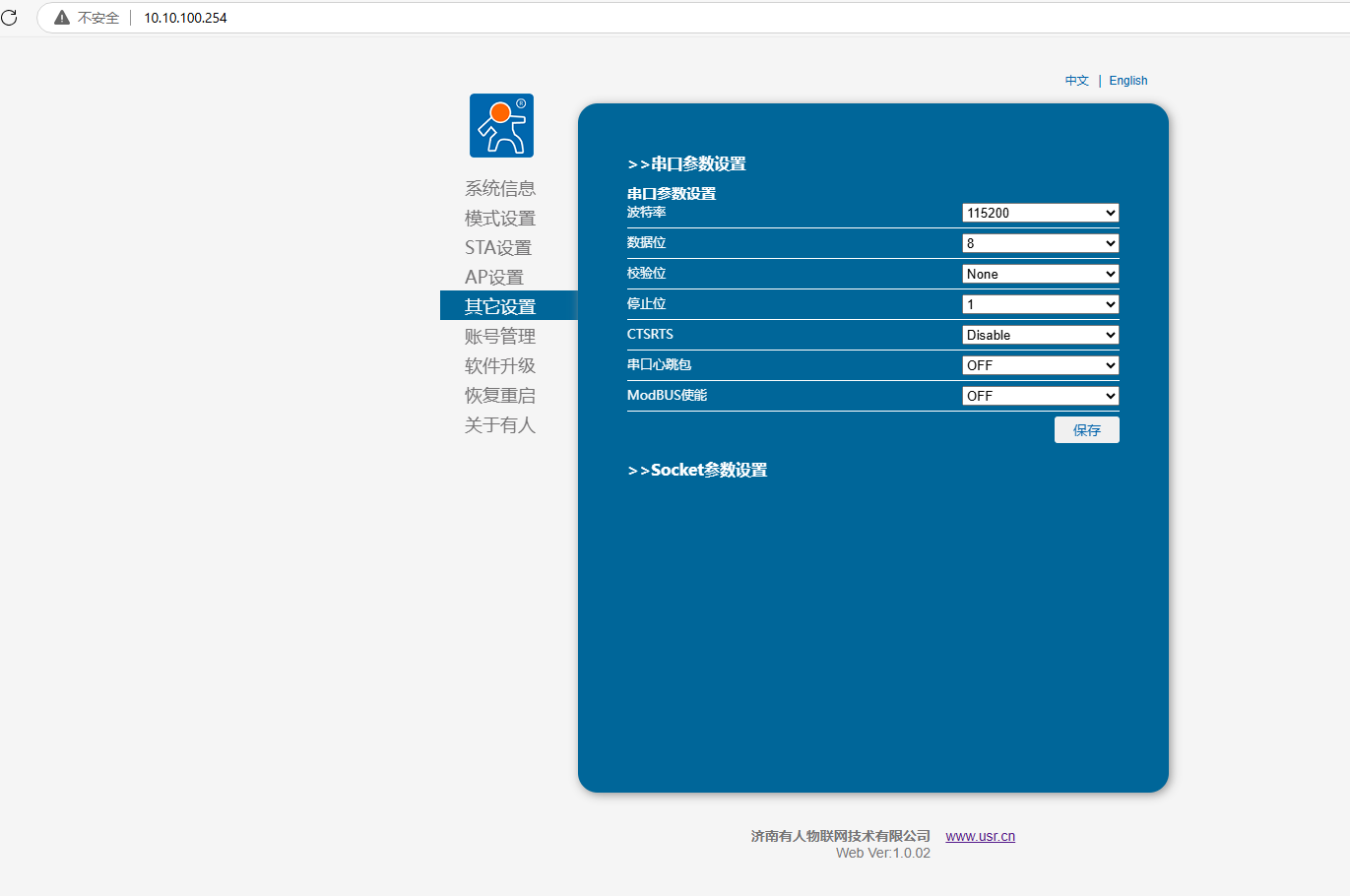

6、串口參數設置

波特率：115200 數據位：8 校驗位：NONE 停止位：1

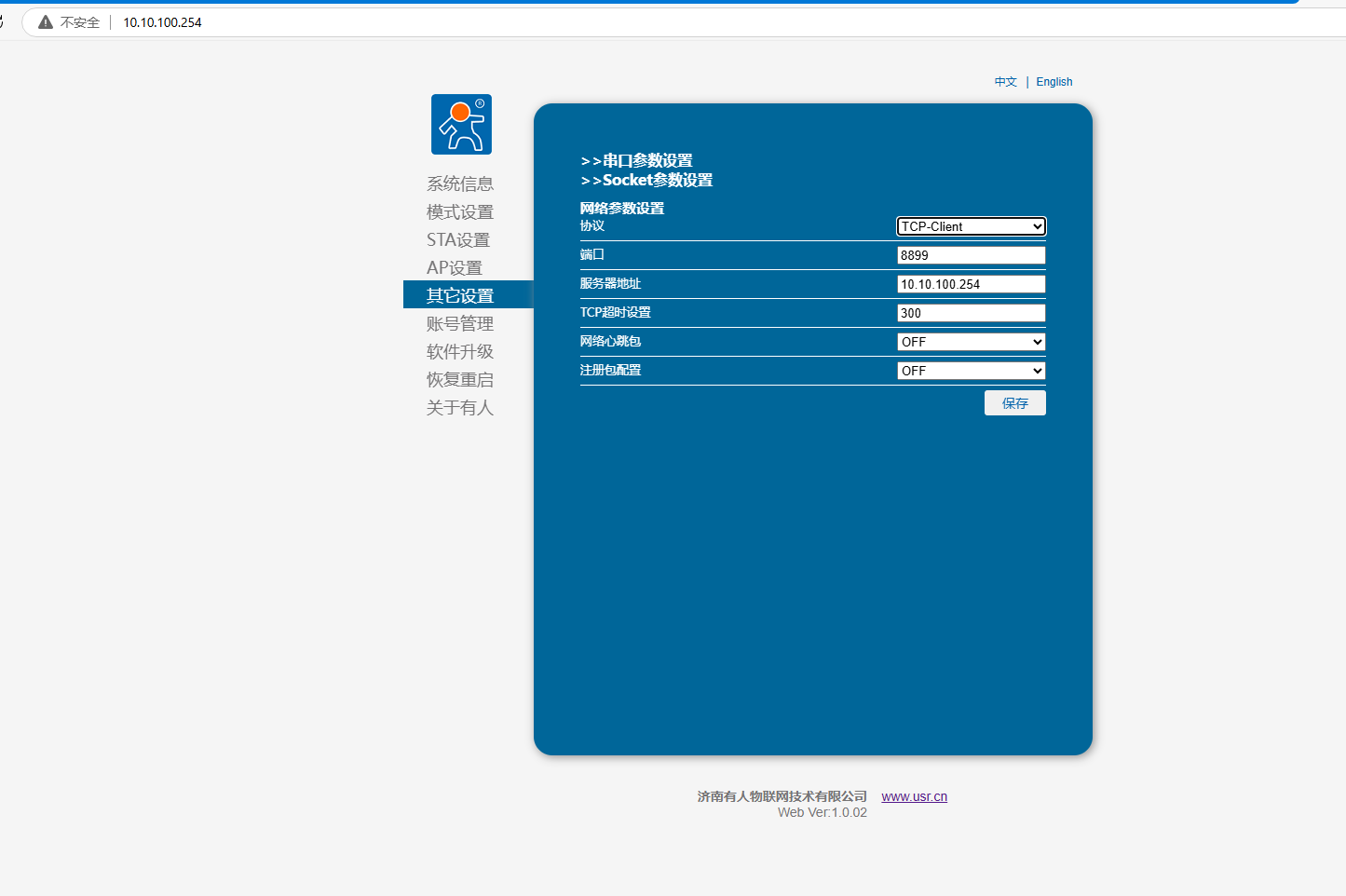

7、Socket參數設置

網絡參數設置

協議：TCP-Client

端口：8899

服務器地址：10.10.100.254

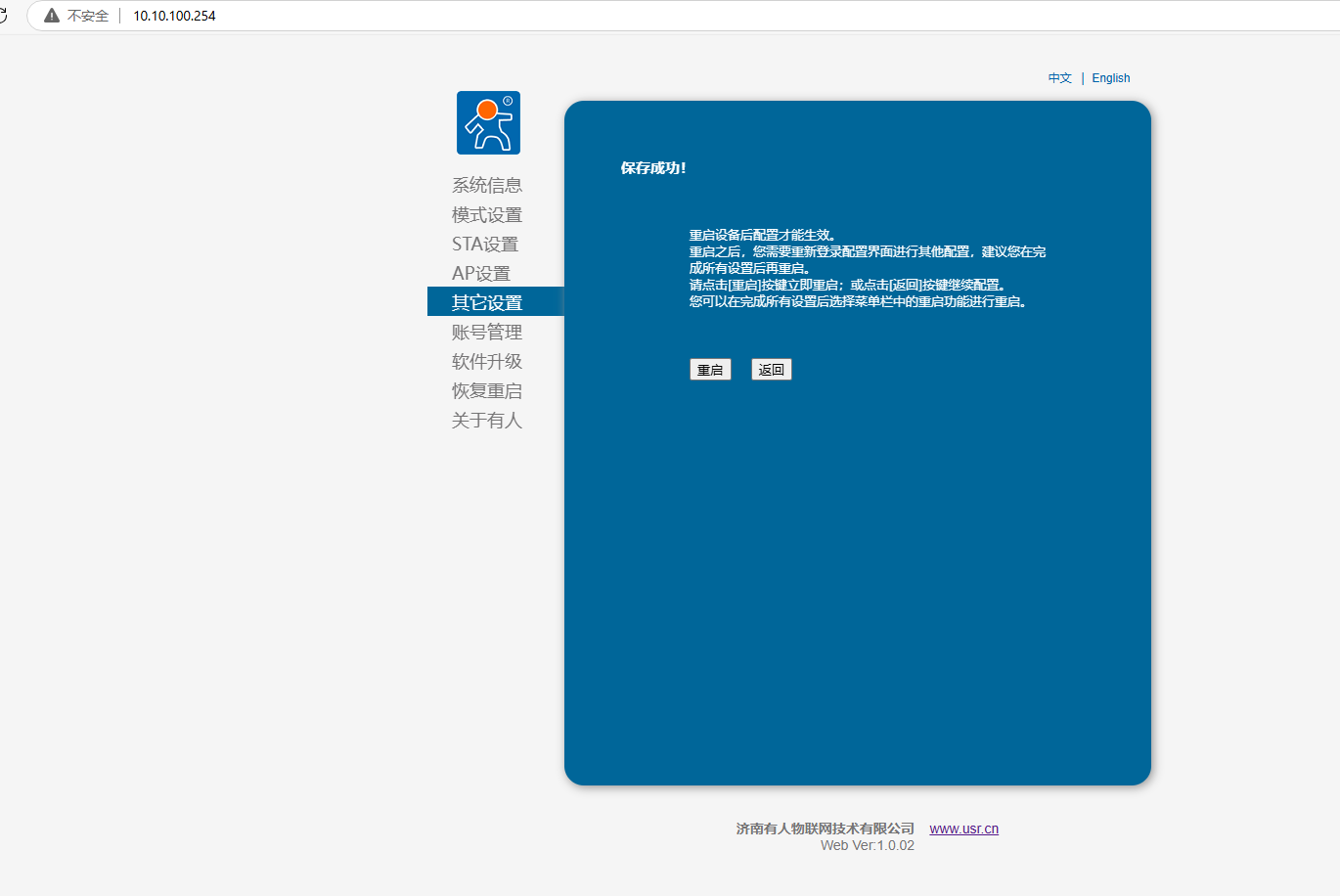

點擊保存

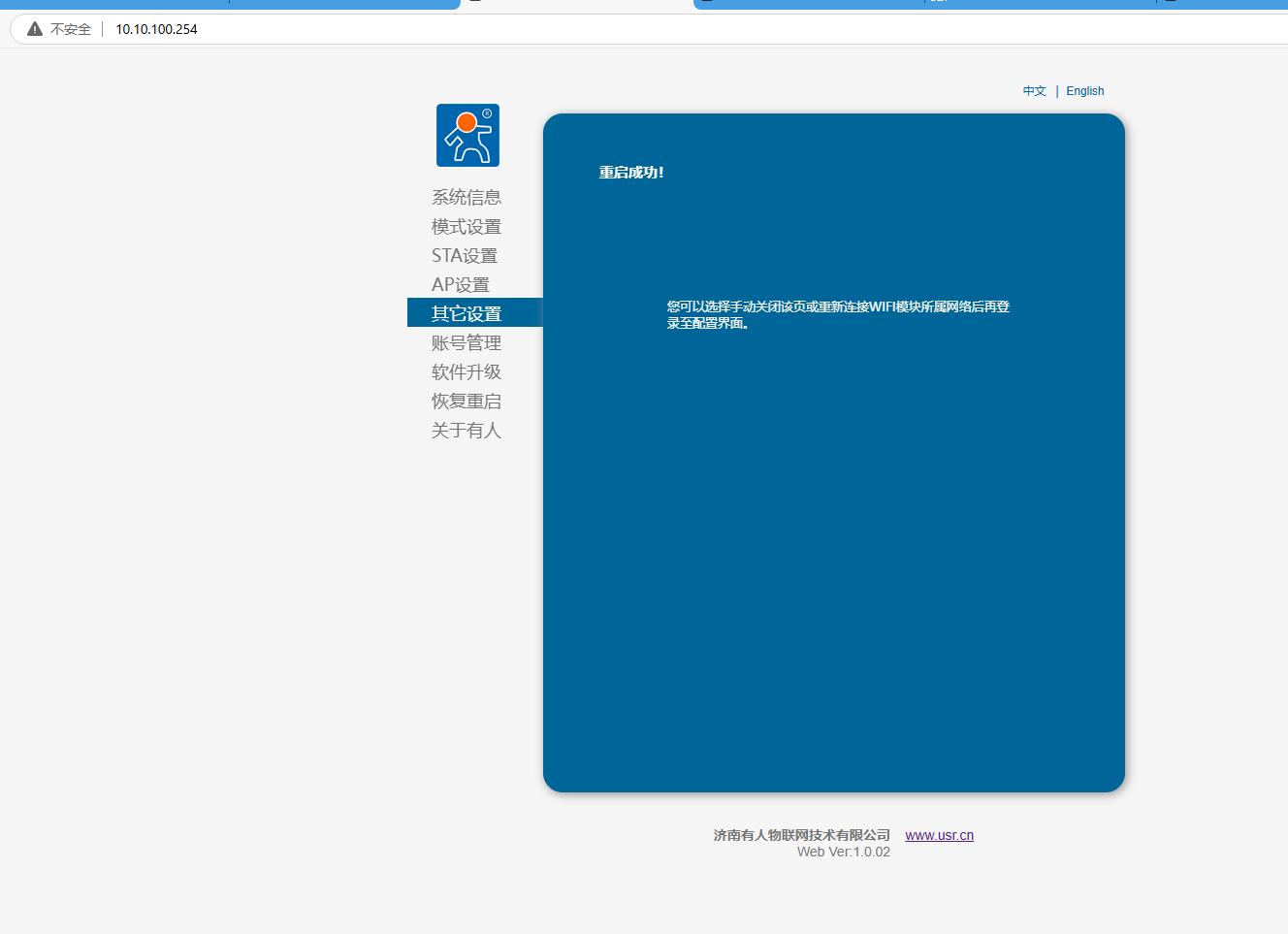

8、重啟

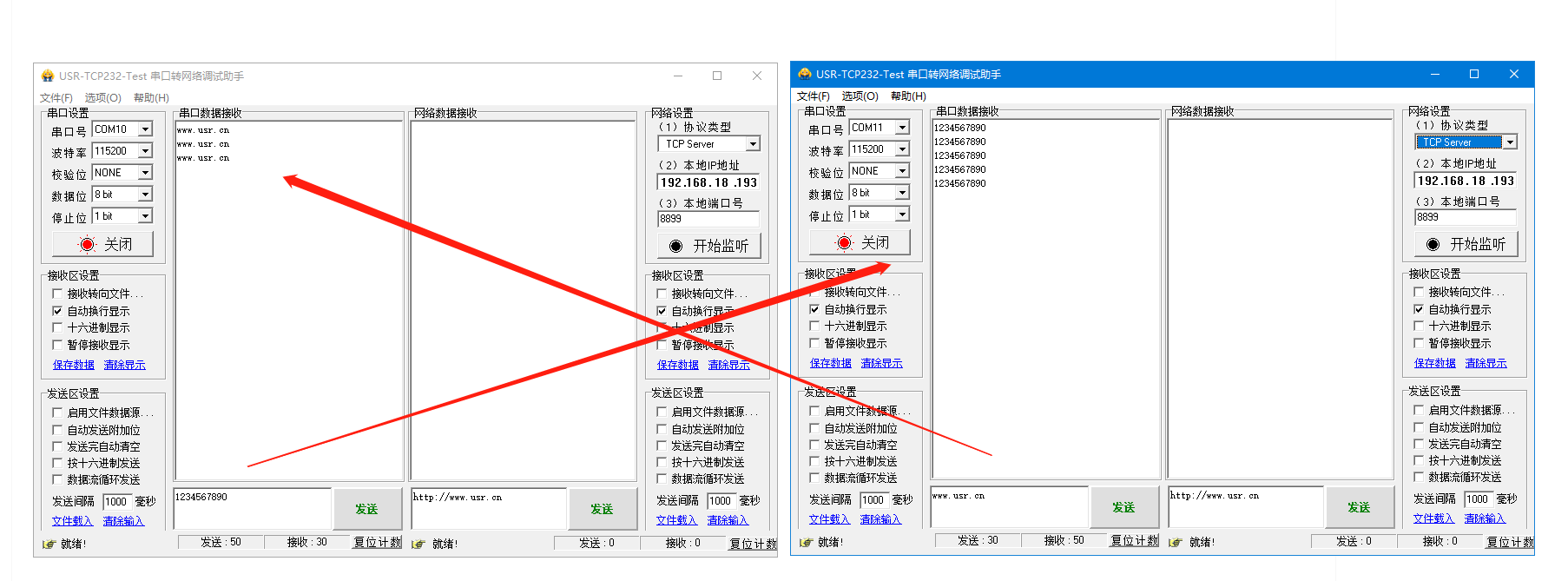

四、數據傳輸測試

在電腦上打開兩個USR-TCP232-TEST軟件，打開串口，分別對應兩個USR-DR164的COM口，串口參數設置和USR-DR164一致。

測試兩個串口助手，之間相互發送數據，透傳通信。

編寫人：金志方 編寫日期：2024-10-18

審核人：金志方 審核日期：2024-10-18

訂正版本：V1.0 訂正內容：初稿
