USR-DR164 MQTT功能示例

一、資料下載

USR-DR164說明書：http://imbacareer.com.cn/Download/1477.html

USR-DR164 AT指令集：http://imbacareer.com.cn/Download/1478.html

USR-DR164 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/707.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

MQTTfx軟件可以百度自行下載。

二、硬件連接

1、所需物品

USR-DR164 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

聯外網的路由器 1個

2、硬件連接

USR-DR164 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。

3、串口號

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號COM10。

三、USR-DR164參數設置

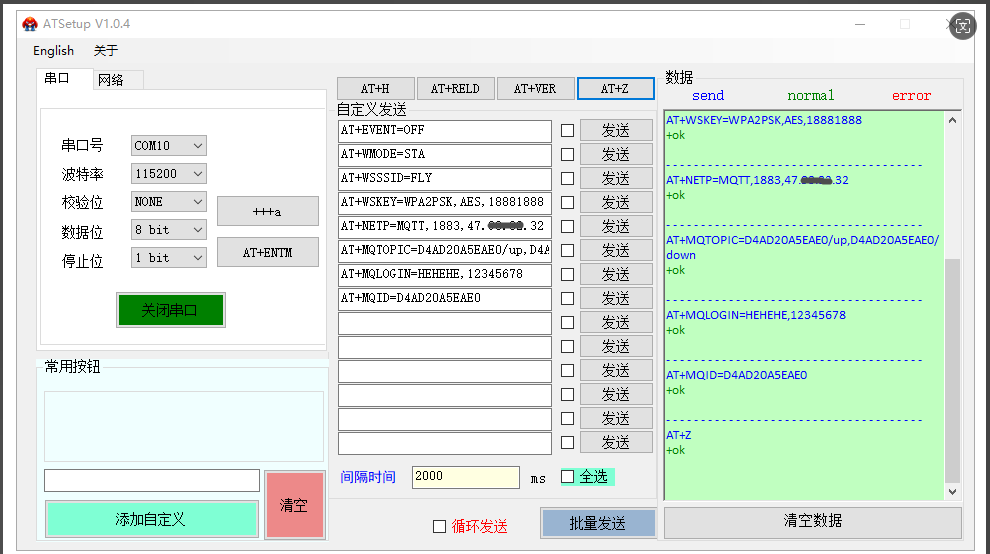

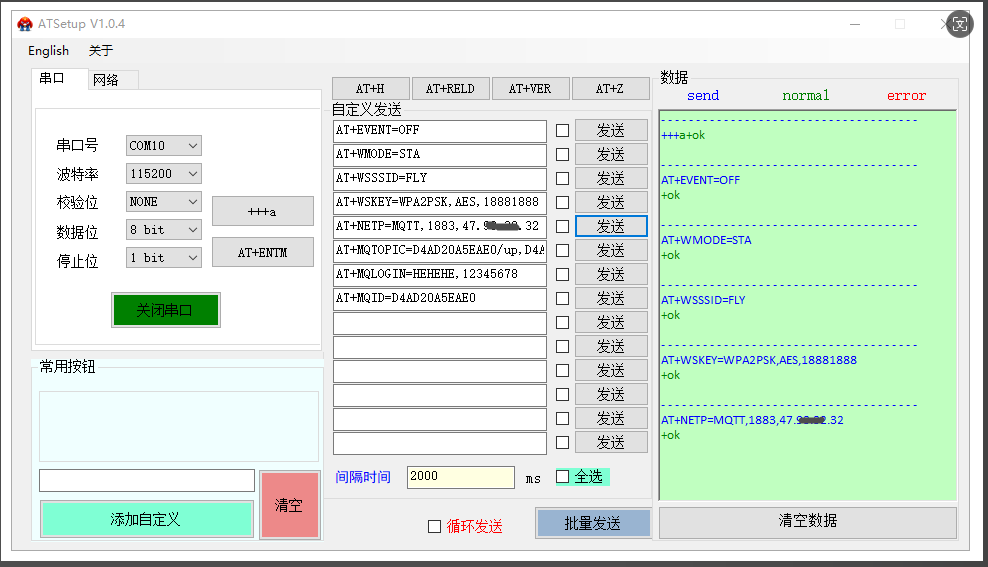

1、打開ATSetup 軟件，選擇COM口號COM10 ，波特率115200，打開串口，點擊+++a，依次發送以下AT指令：

（1）關閉透傳模式下事件通知功能

AT+EVENT=OFF

（2）設置WIFI操作模式

AT+WMODE=STA

（3）設置連接AP的SSID（路由器WiFi名）

AT+WSSSID=FLY

（4）設置STA的加密參數

AT+WSKEY=WPA2PSK,AES,18881888

（5）設置SOCKA網絡協議參數

AT+NETP=MQTT,1883,47.xx.xx.32

內容：MQTT，端口號，MQTT服務IP。舉例47.xx.xx.32（為了賬號安全性，我的IP用了xx,沒有用實際IP）

（6）設置MQTT 主題內容

AT+MQTOPIC=D4AD20A5EAE0/UP,D4AD20A5EAEO/DOWN

說明：AT+MQTOPIC=<publish,subscribe[,opt]>

publish：發布主題，默認%MAC/up，%MAC 即模塊 MAC 地址，查詢以實際 MAC 展現，最大 60 字符。

subscribe：訂閱主題，默認%MAC/down，最大 60 字符

opt：可選參數，不填此參數情況下默認指令修改保存到 flash 0：設置不保存，用于頻繁向不同主題發送數據。 1：設置保存到 Flash

（7）設置MQTT 登錄內容

AT+MQLOGIN=HEHEHE,12345678

說明：AT+MQLOGIN=<user,password>

user：登錄用戶名，最大 32 字符

password：登錄密碼，最大 32 字符

（8）設置MQTTClientID 內容

AT+MQID=D4AD20A5EAE0

說明：AT+MQID=id

id：Client ID，每個設備必須設置不同的，默認用%MAC，MAC 地址等作為 Client ID，查詢以實際 MAC 展現，最大 32 字符。

（9）發送AT+Z重啟模塊

四、MQTTfx軟件設置

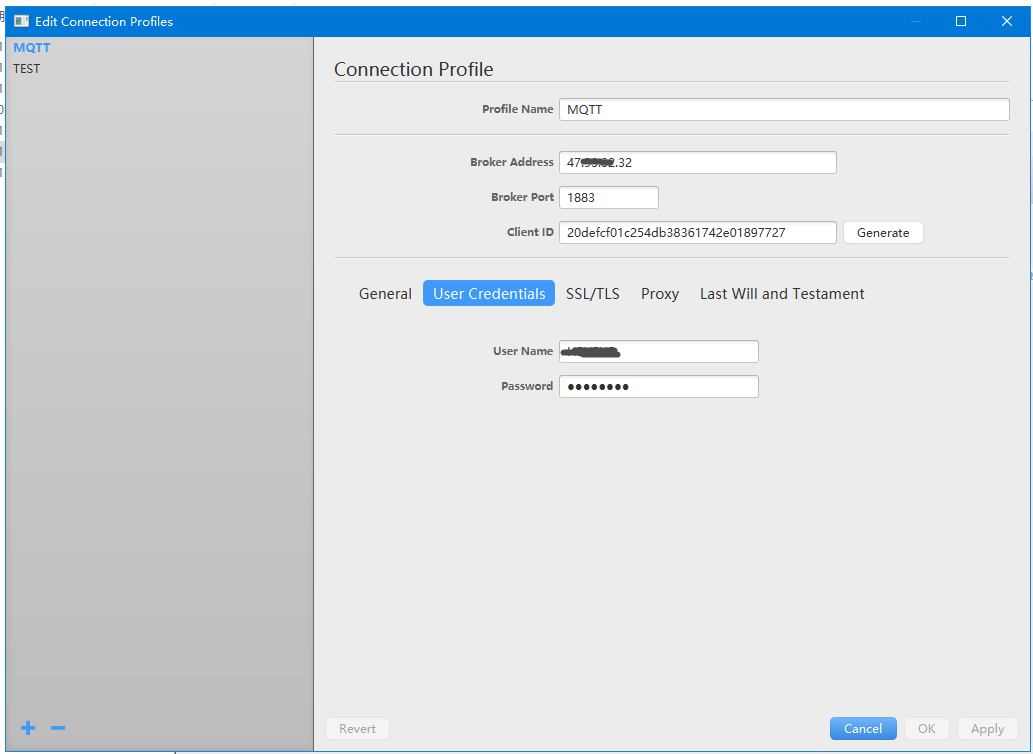

電腦下載打開MQTTfx軟件，新建一個測試客戶端，服務器地址填要連接的MQTT服務器地址，服務器端口填要連接的MQTT服務器端口，客戶端ID不要和USR-DR164的客戶端ID重復。

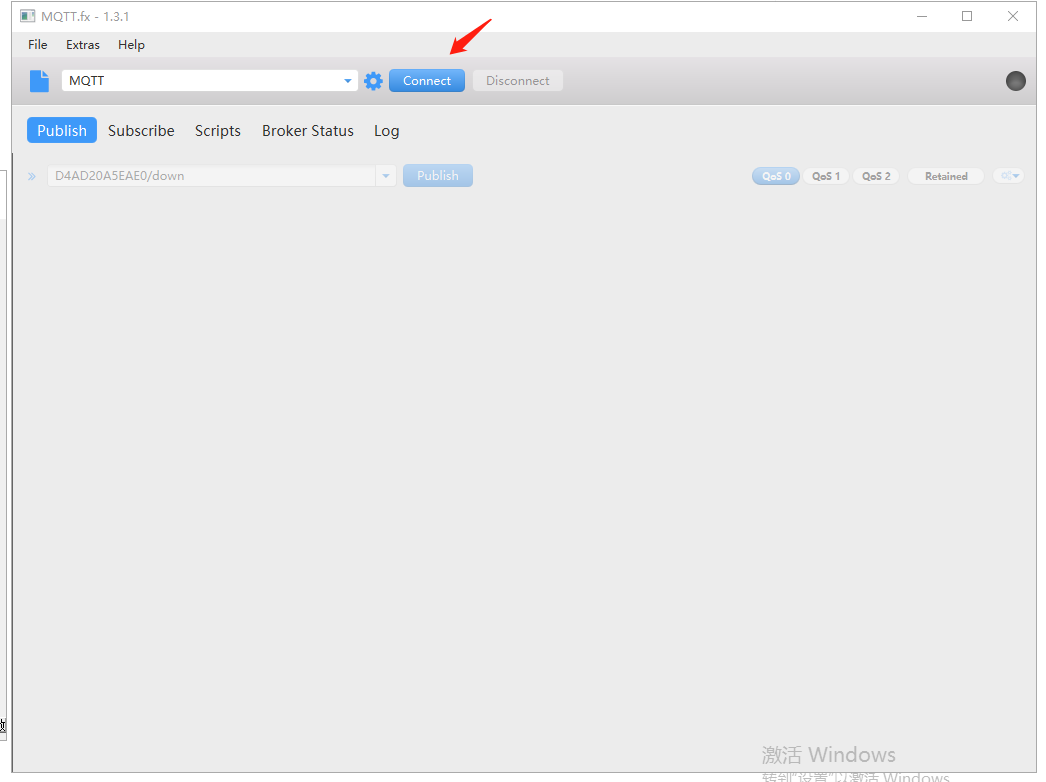

填寫MQTT服務器的用戶名和密碼。點擊APPLY。點擊Connect連接。

五、功能調試

1、MQTTfx 軟件發布，USR-DR164訂閱測試：

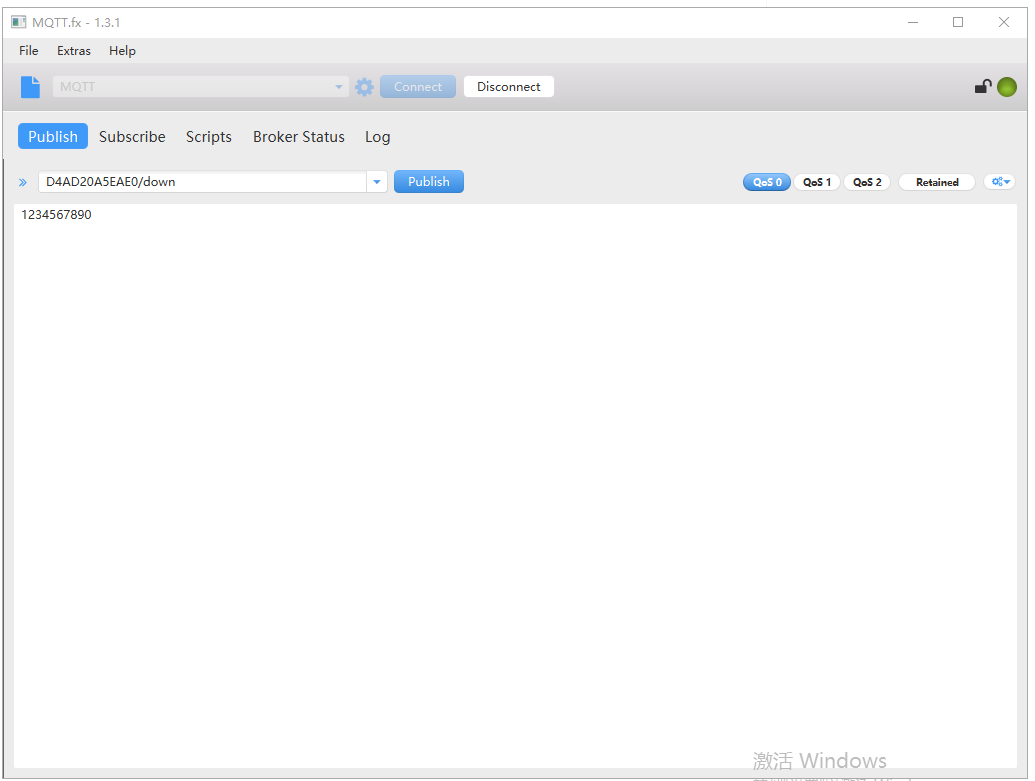

MQTTfx 軟件發布主題填USR-DR164訂閱主題D4AD20A5EAEO/down

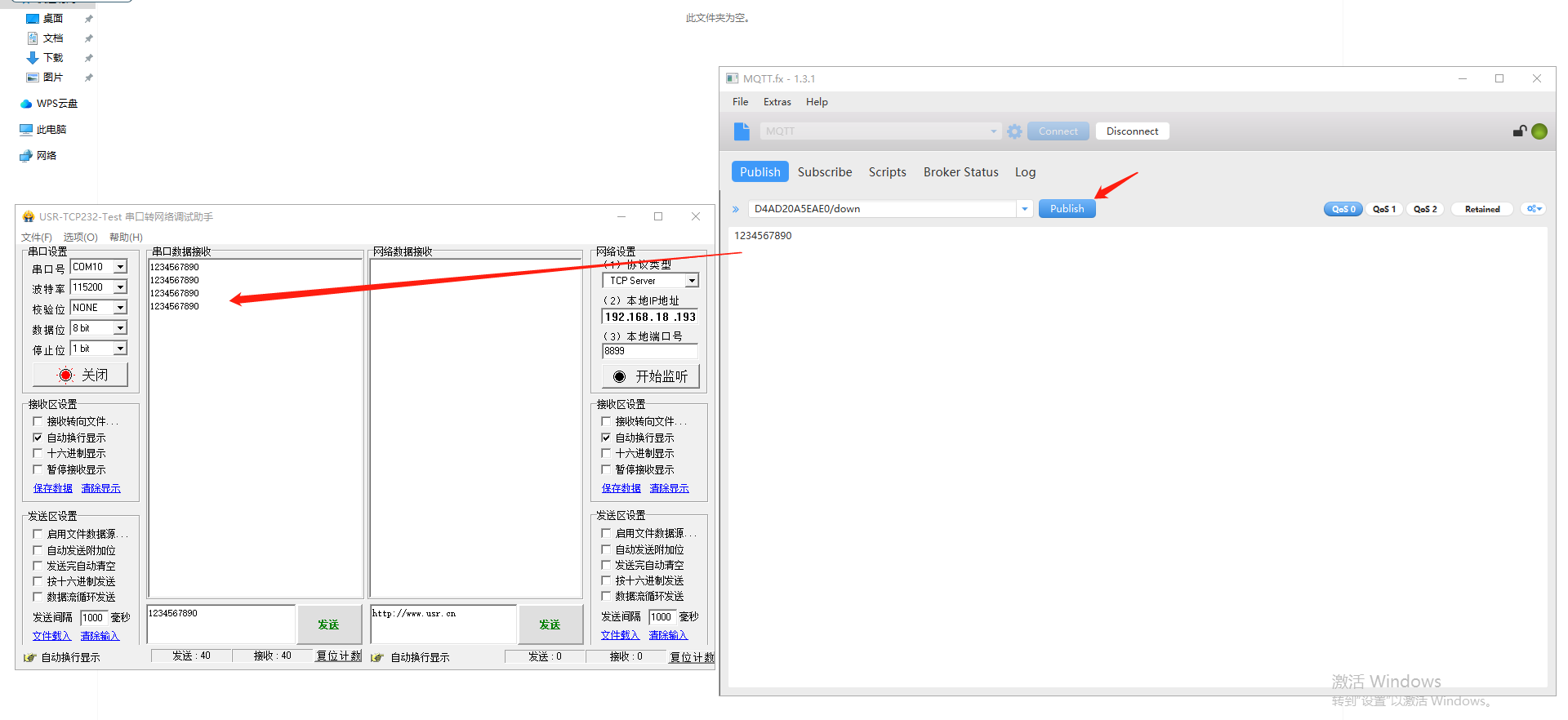

MQTTfx 軟件發送數據1234567890，USR-DR164串口使用串口助手，115200波特率，打開USB-RS485串口線COM口，COM10，可以接收到數據1234567890。

2、USR-DR164發布，MQTTfx 軟件訂閱測試：

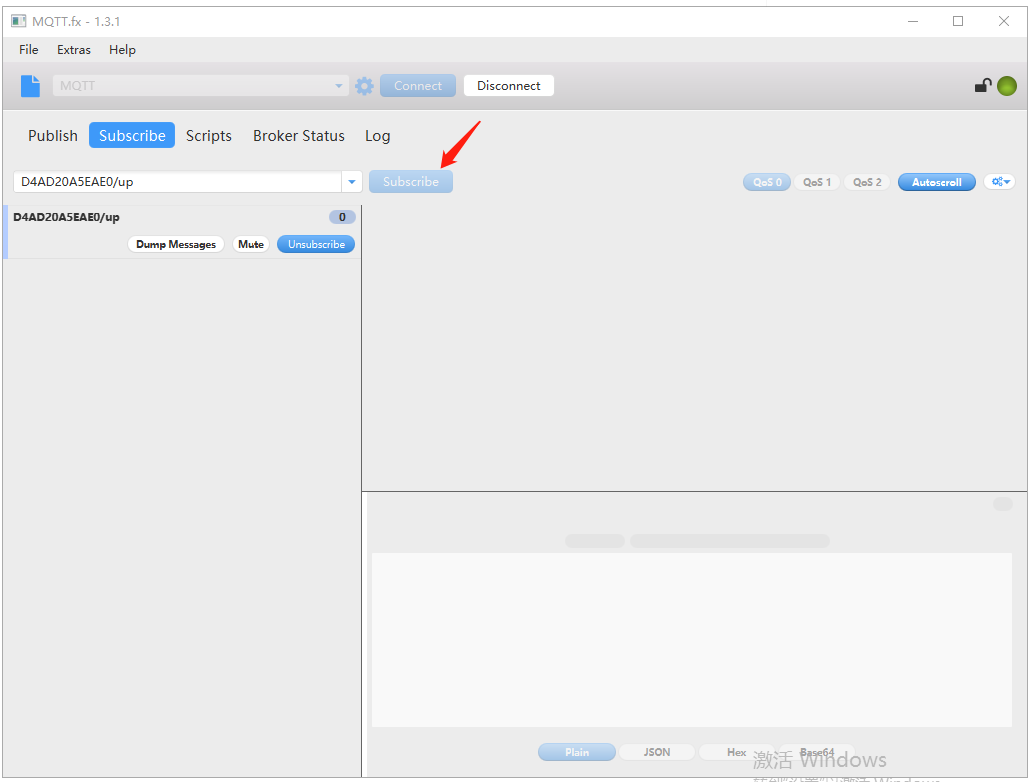

MQTTfx 軟件訂閱主題填USR-DR164發布主題D4AD20A5EAEO/up

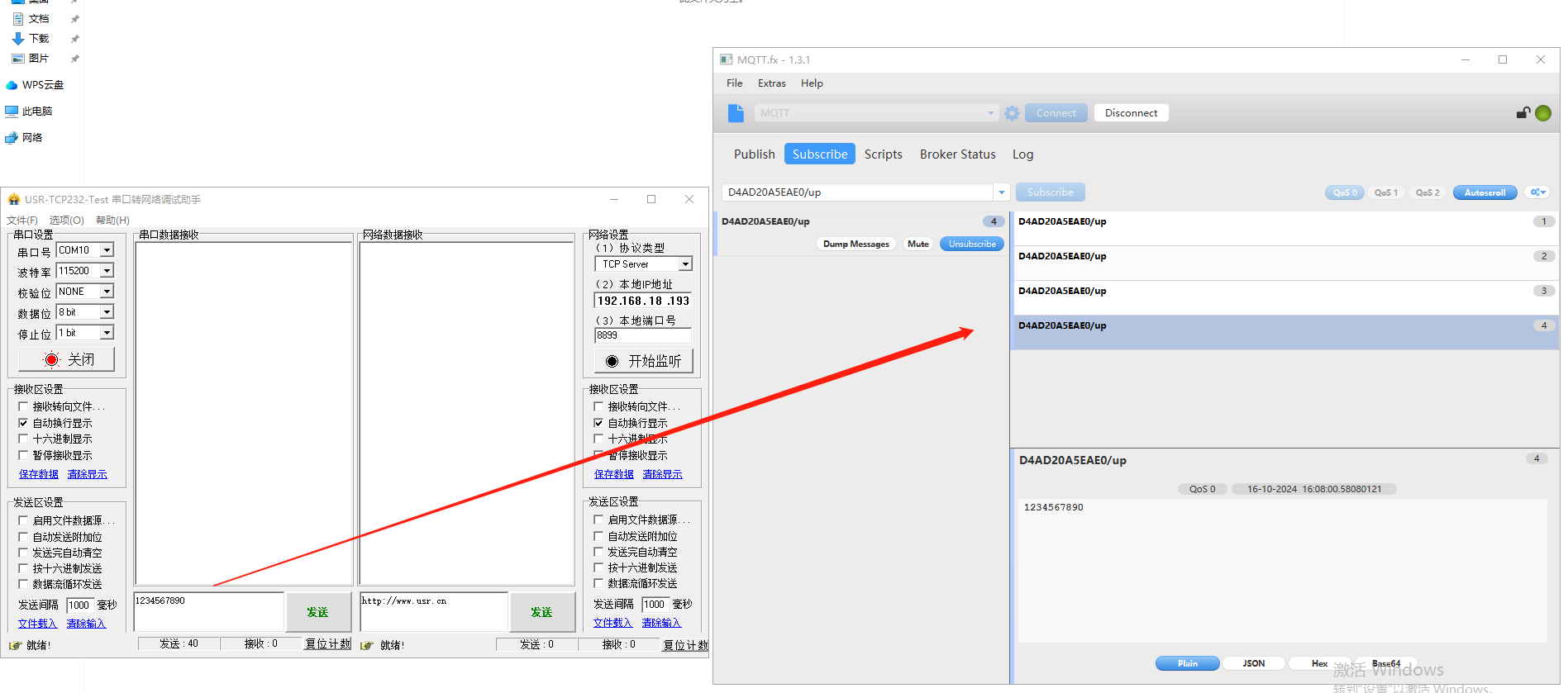

USR-DR164串口使用串口助手，115200波特率，打開USB-RS485串口線COM口，COM10，發送數據1234567890，MQTTfx 軟件可以接收到數據1234567890。

編寫人：金志方 編寫日期：2024-11-14

審核人：金志方 審核日期：2024-11-14

訂正版本：V1.0 訂正內容：初稿
