兩個USR-DR164連接有人云一對一通信示例

一、資料下載

USR-DR164說明書：http://imbacareer.com.cn/Download/1477.html

USR-DR164 AT指令集：http://imbacareer.com.cn/Download/1478.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR164 2個

12V電源適配器 2個

USB-RS485串口線 2條

筆記本電腦 1臺

聯網的路由器 1個

2、硬件連接

兩個USR-DR164 的485串口接USB串口線到電腦USB口，接好天線，然后產品接12V電源適配器上電。配置參數，STA模式連接可以上外網的路由器。

三、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加第一個USR-DR164-1號

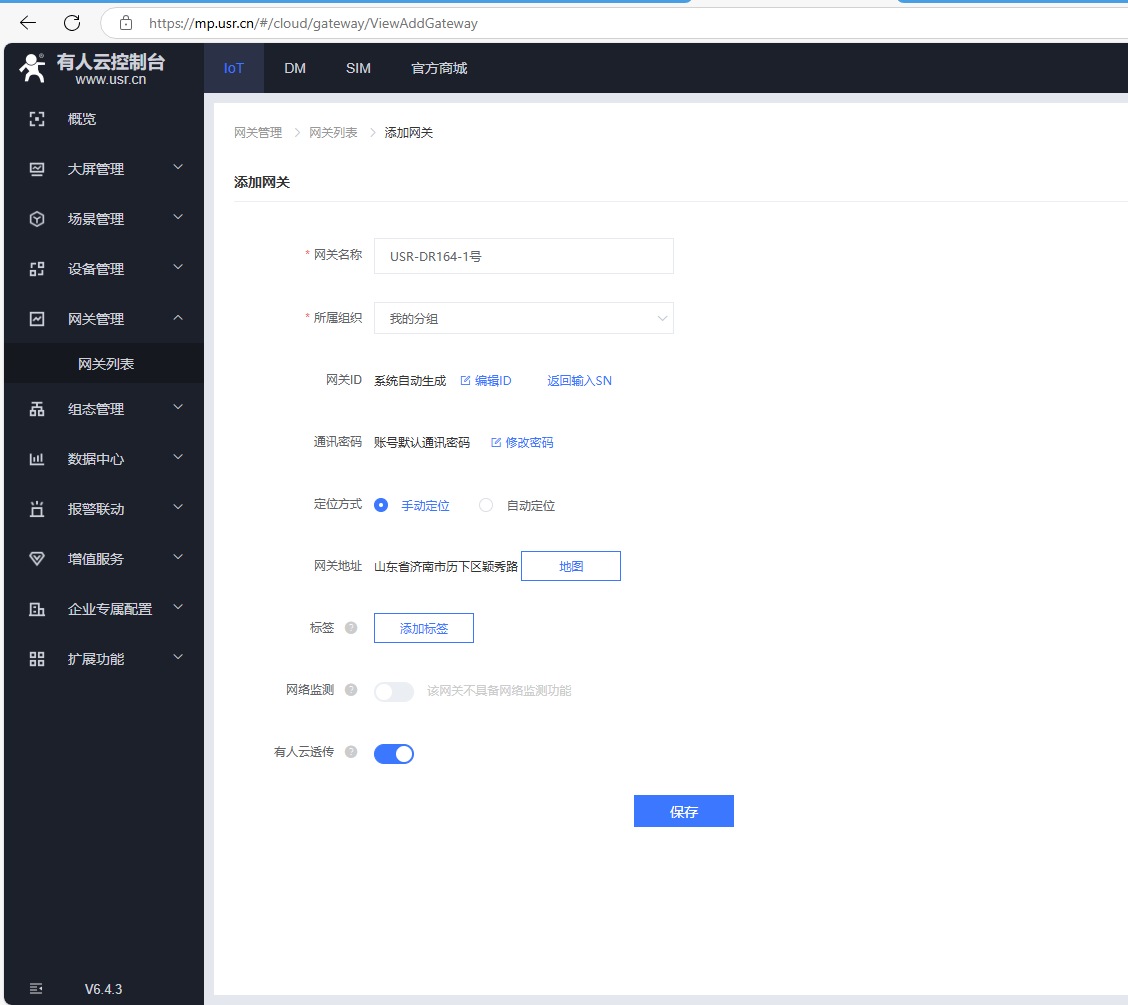

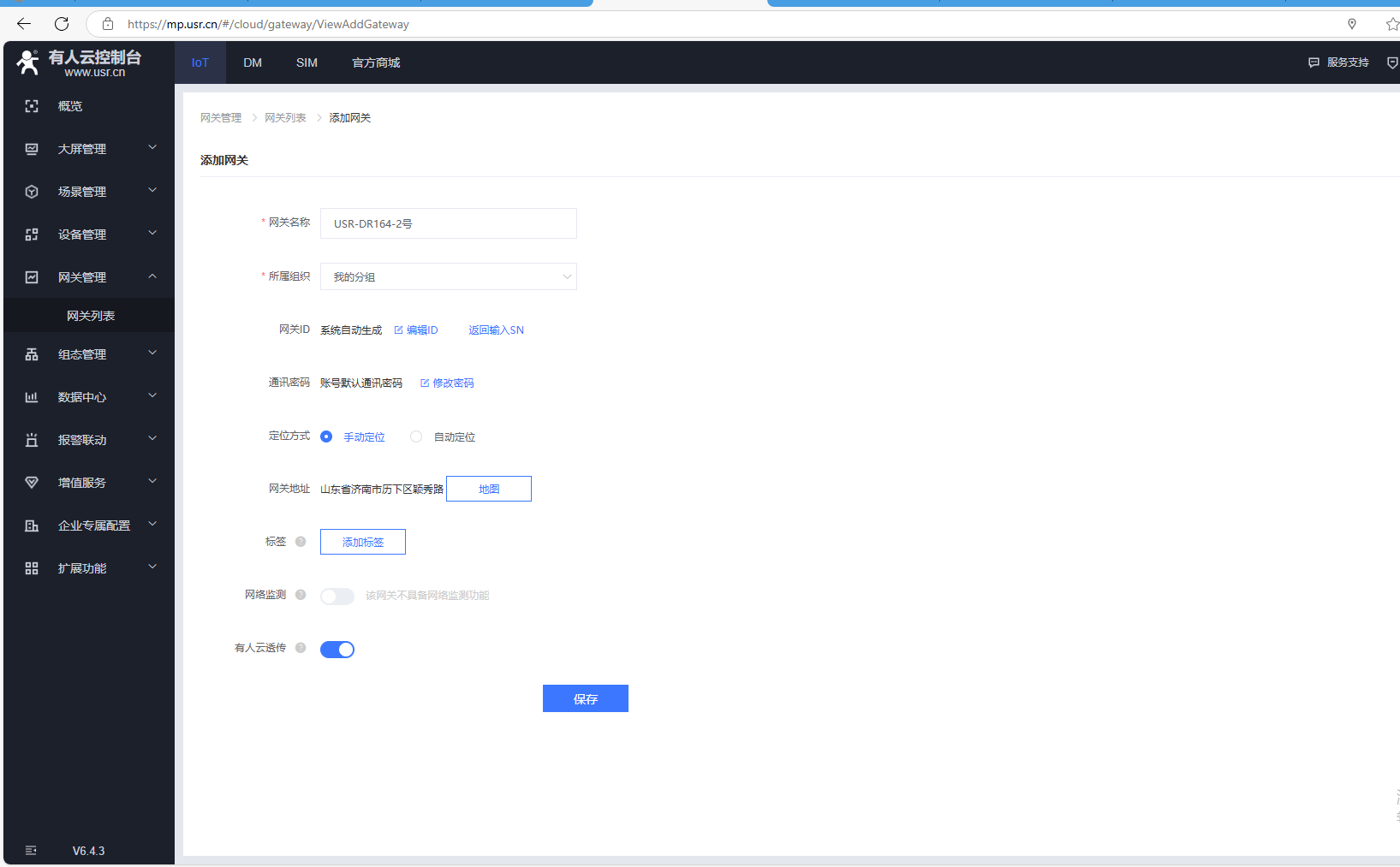

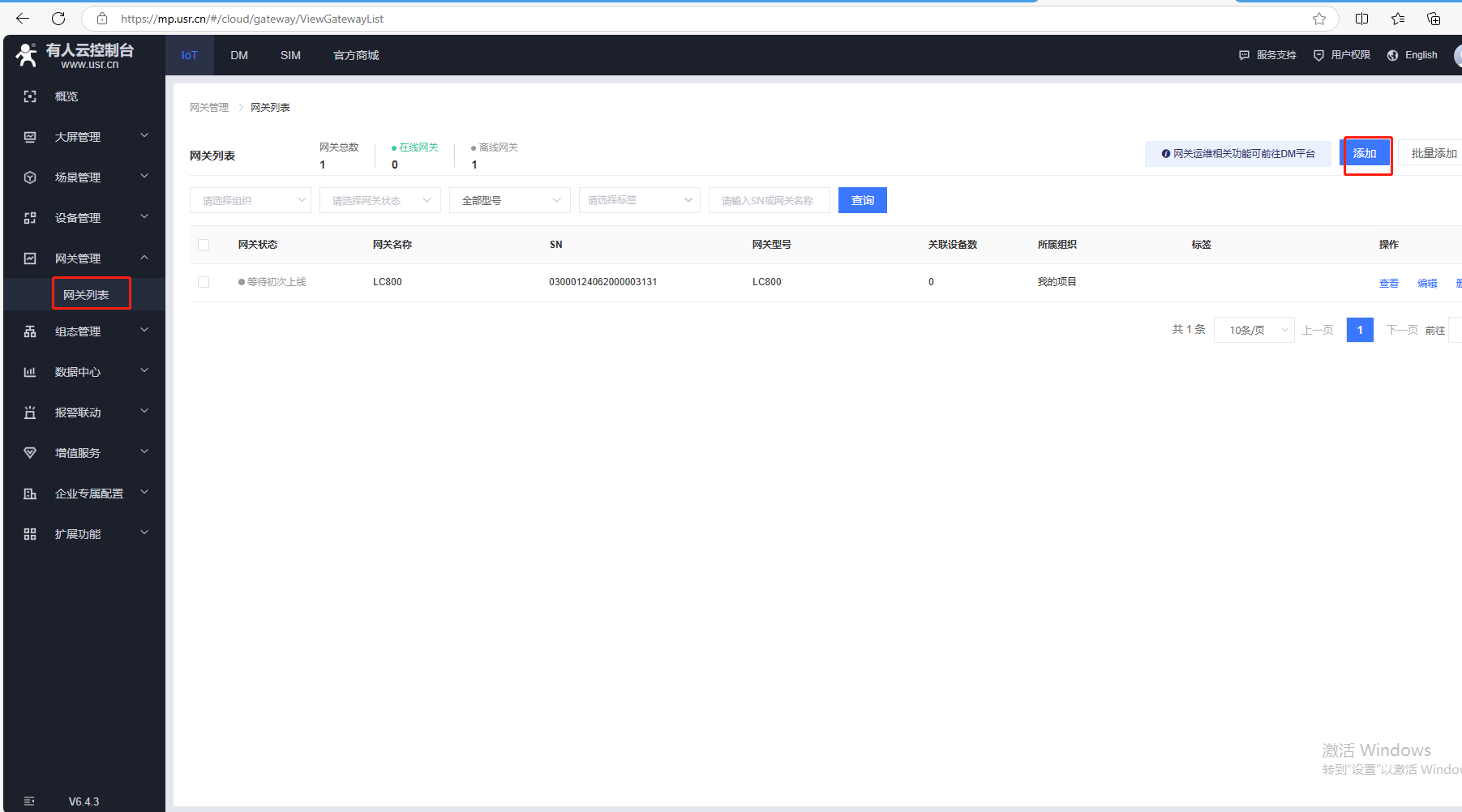

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

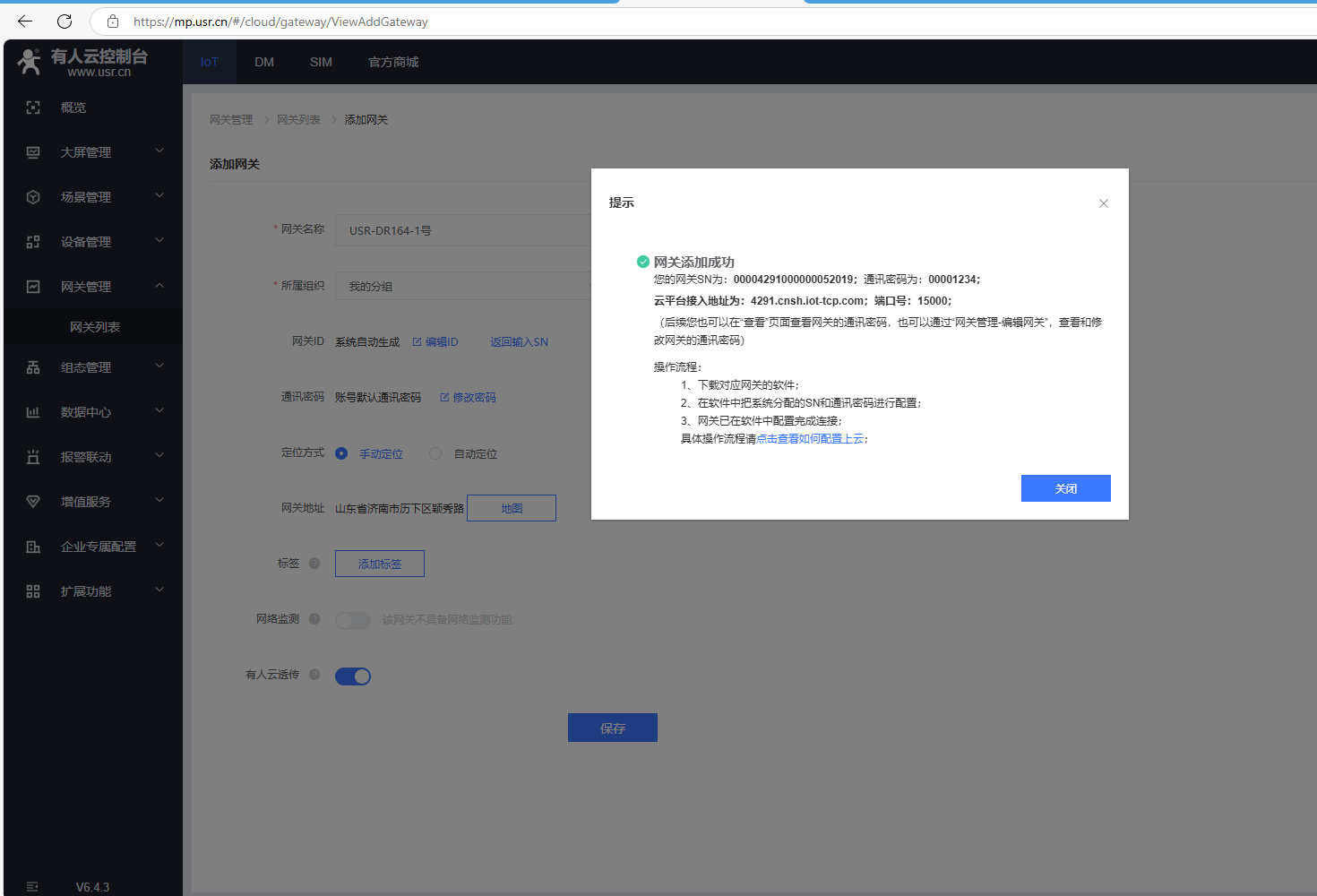

網關添加成功
您的網關SN為： 00004291000000052019； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

2、添加第二個USR-DR164-2號

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

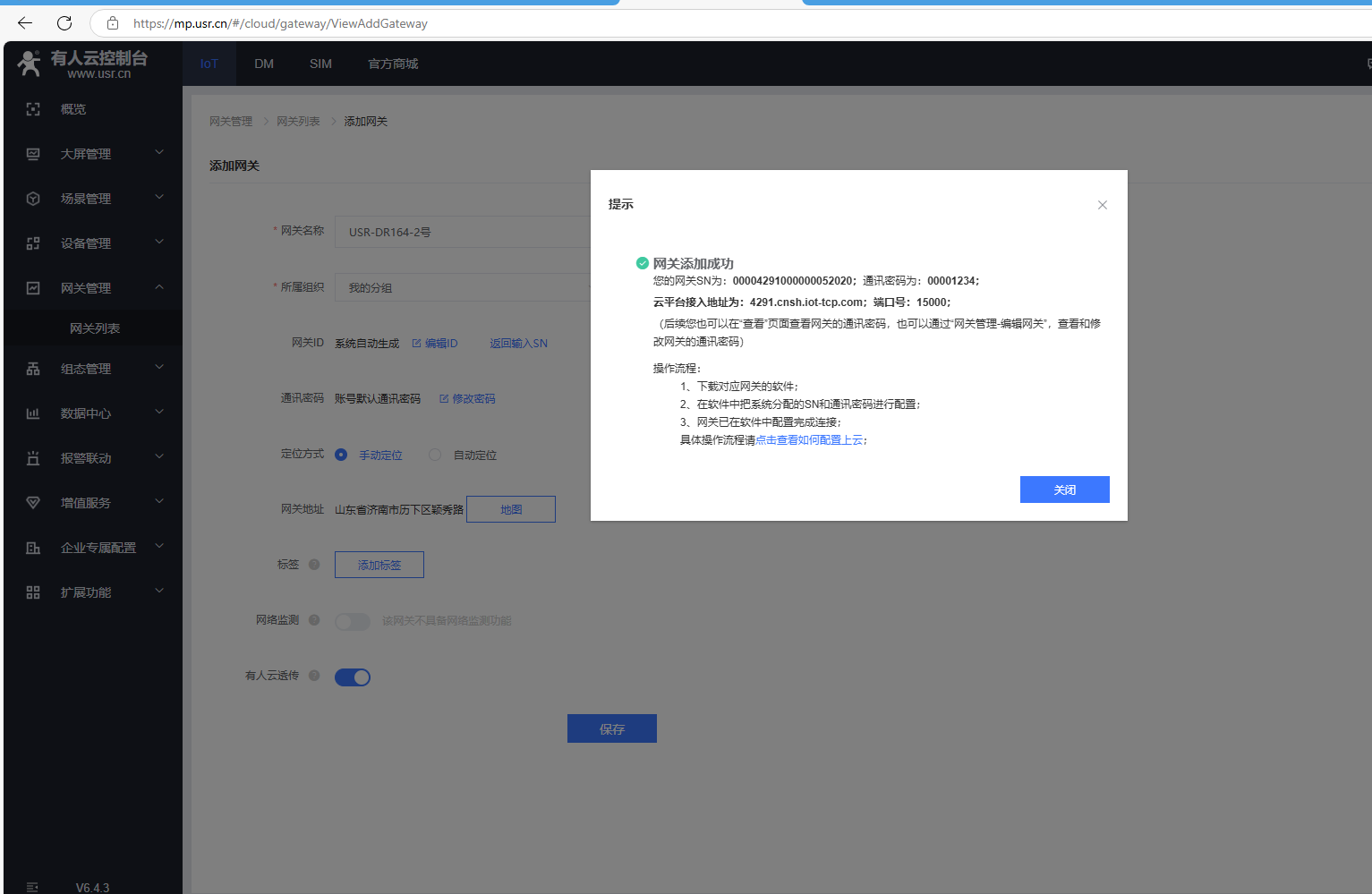

網關添加成功
您的網關SN為： 00004291000000052020； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

四、第一個USR-DR164-1號參數設置

1、電腦連接USR-DR164的WiFi，瀏覽器輸入10.10.100.254登陸網頁

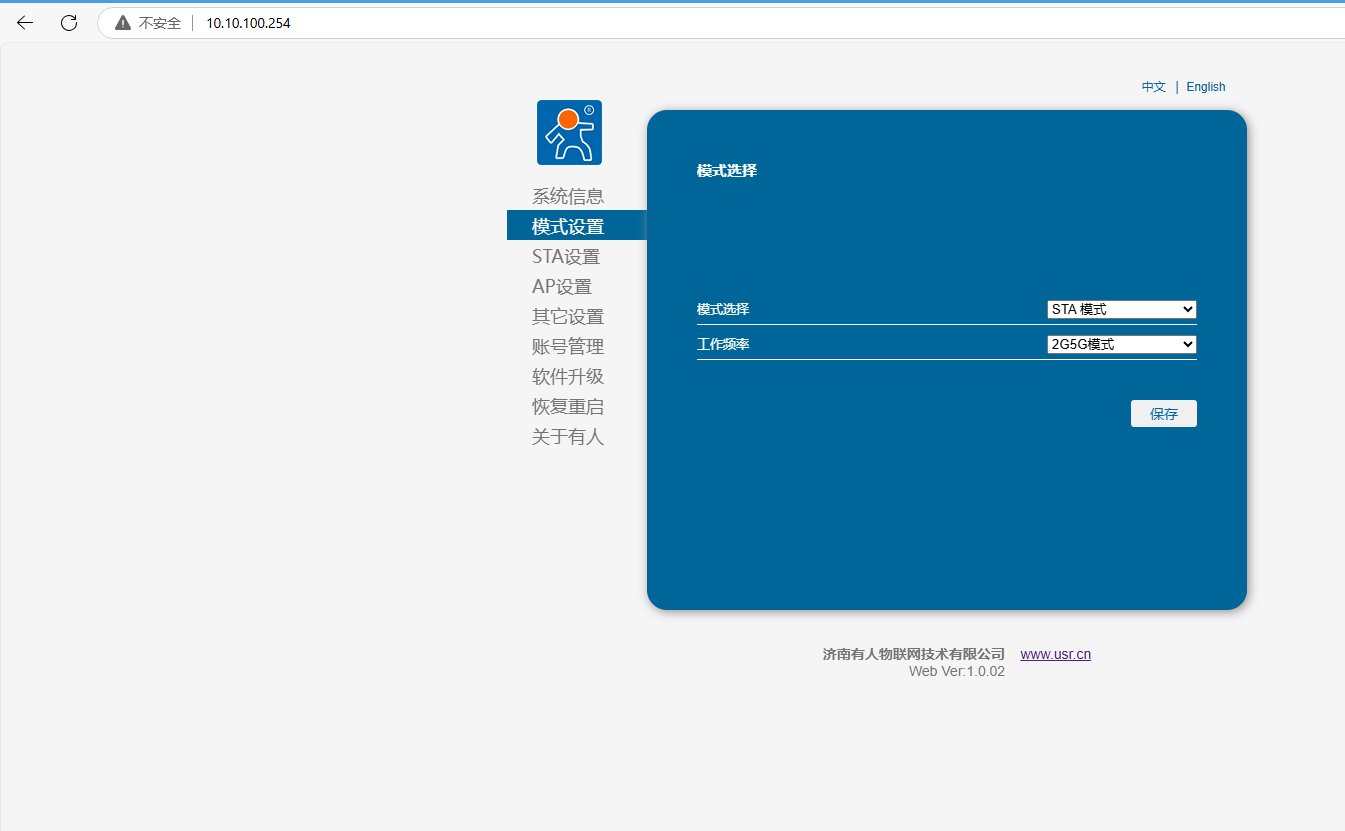

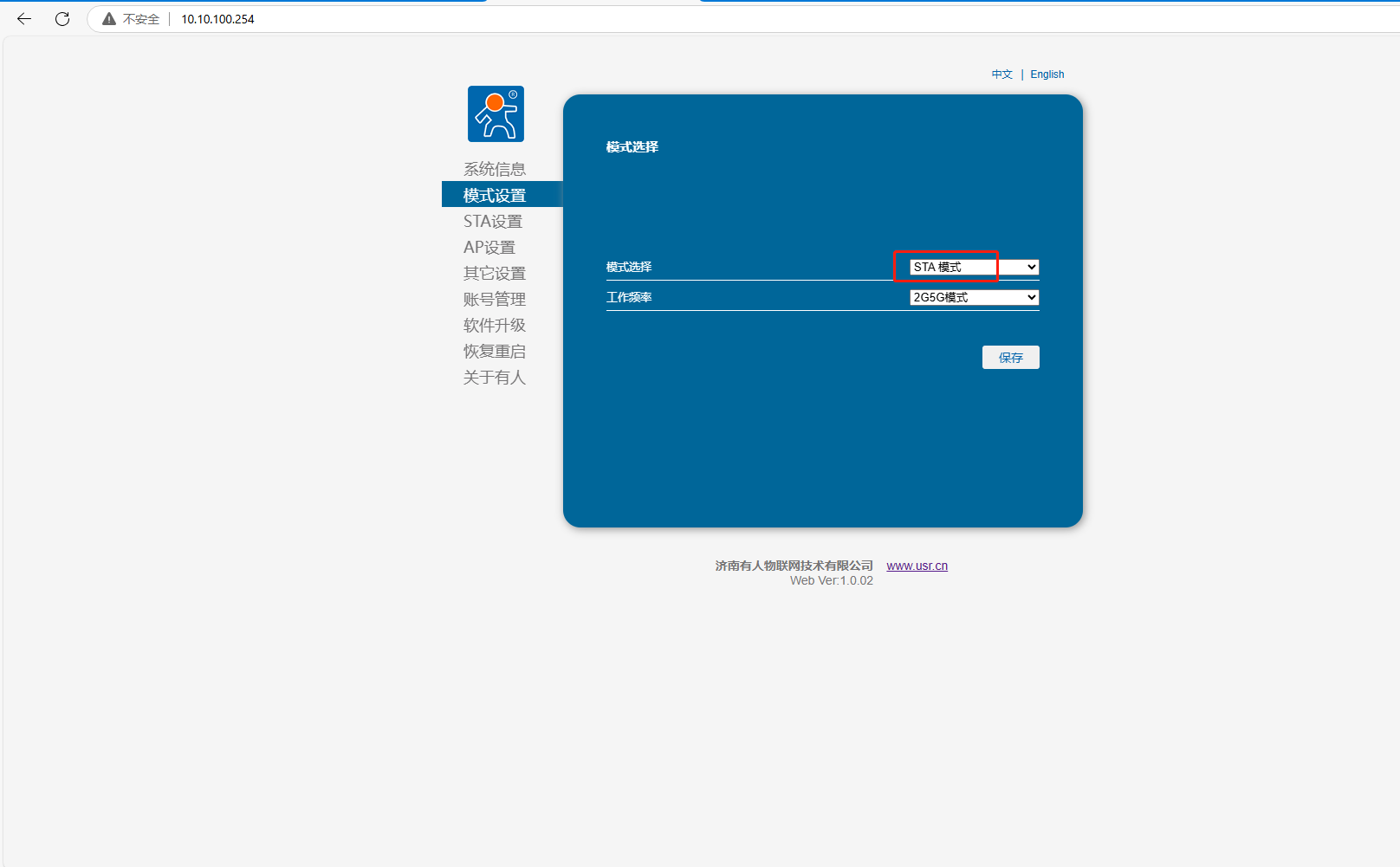

2、模式設置STA模式，點擊保存

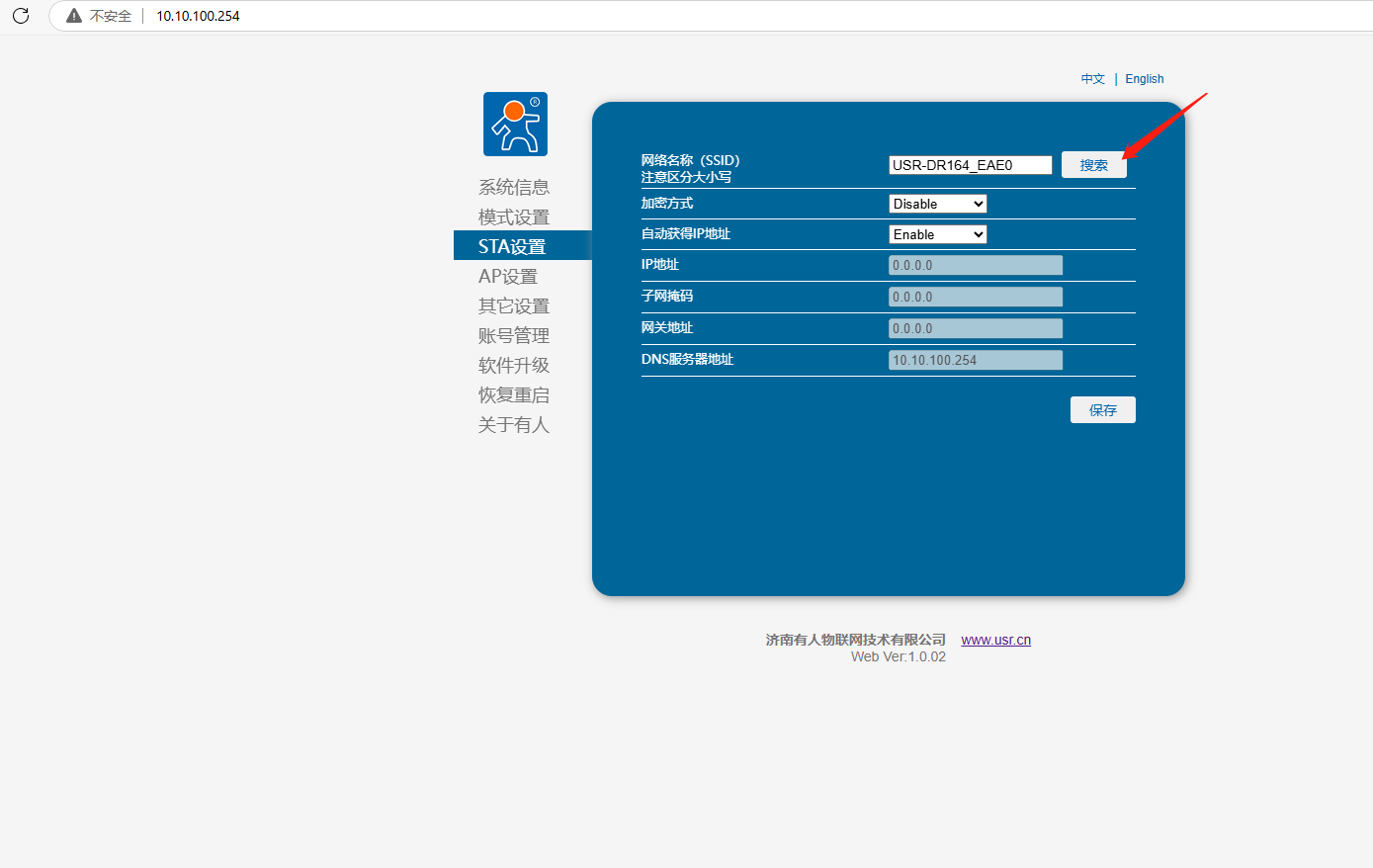

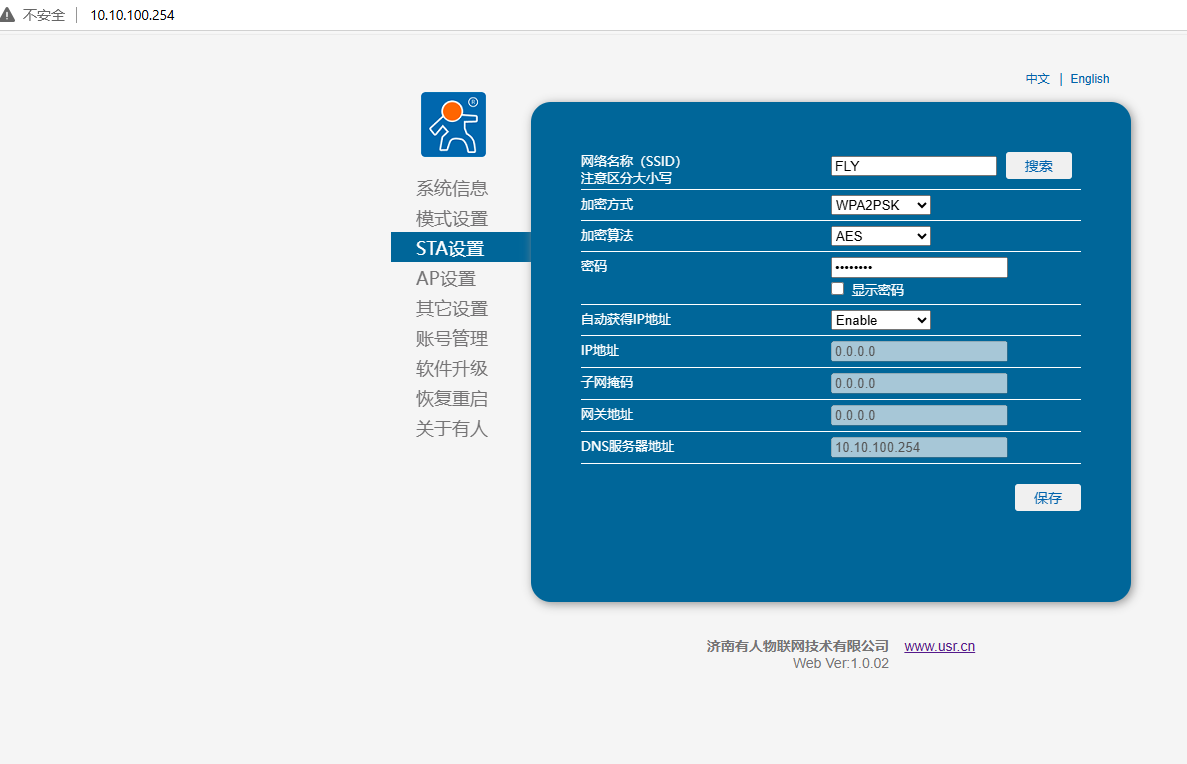

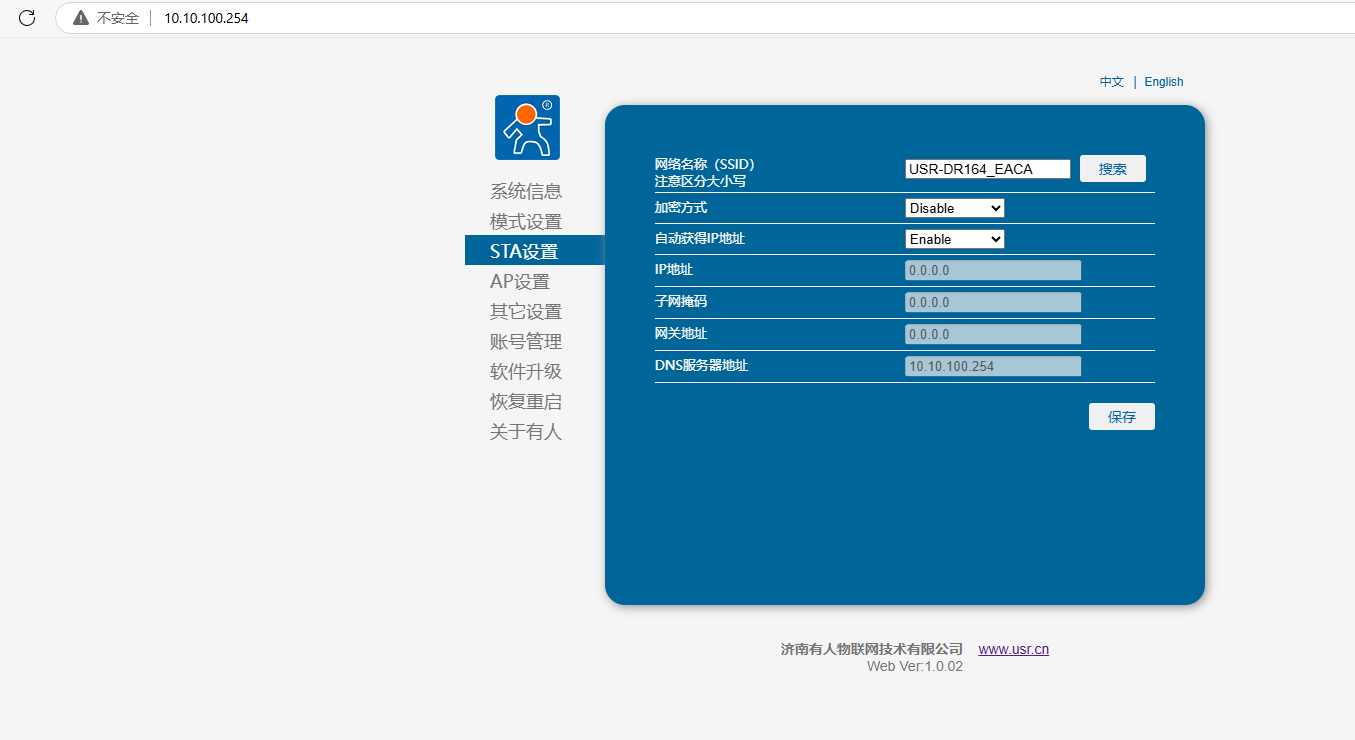

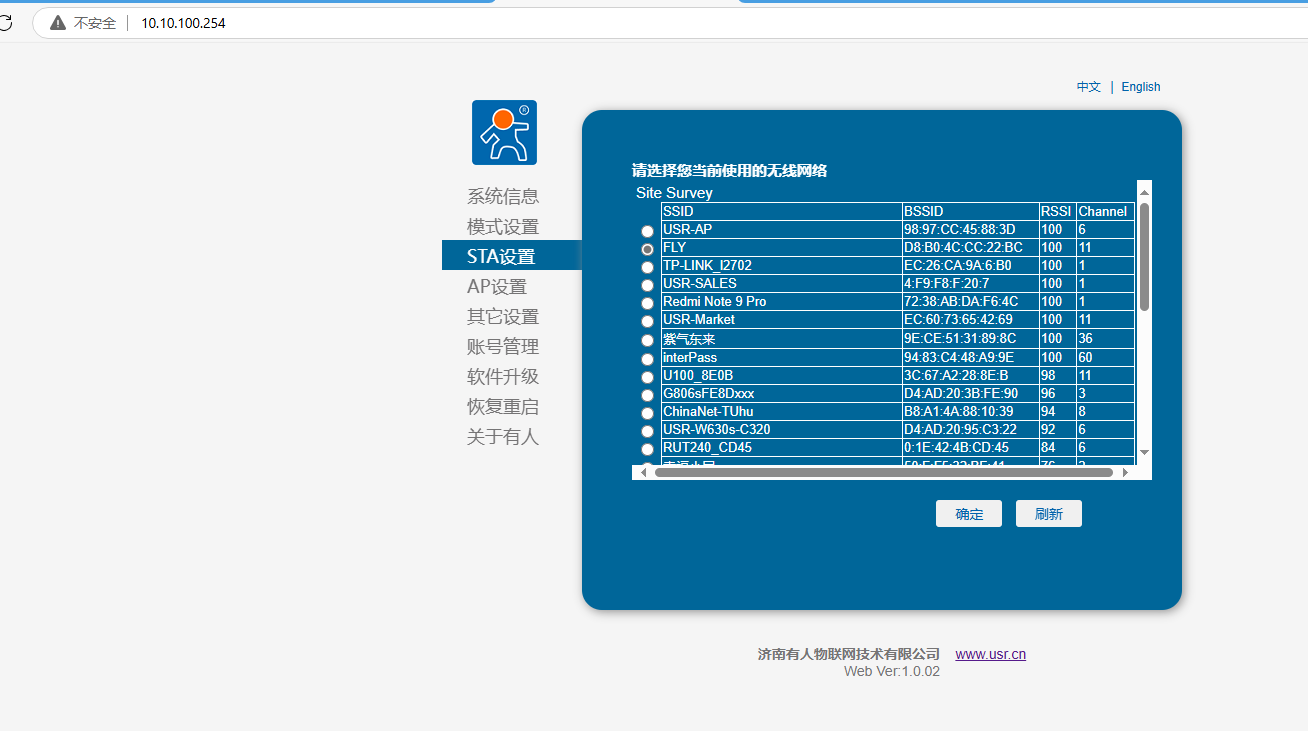

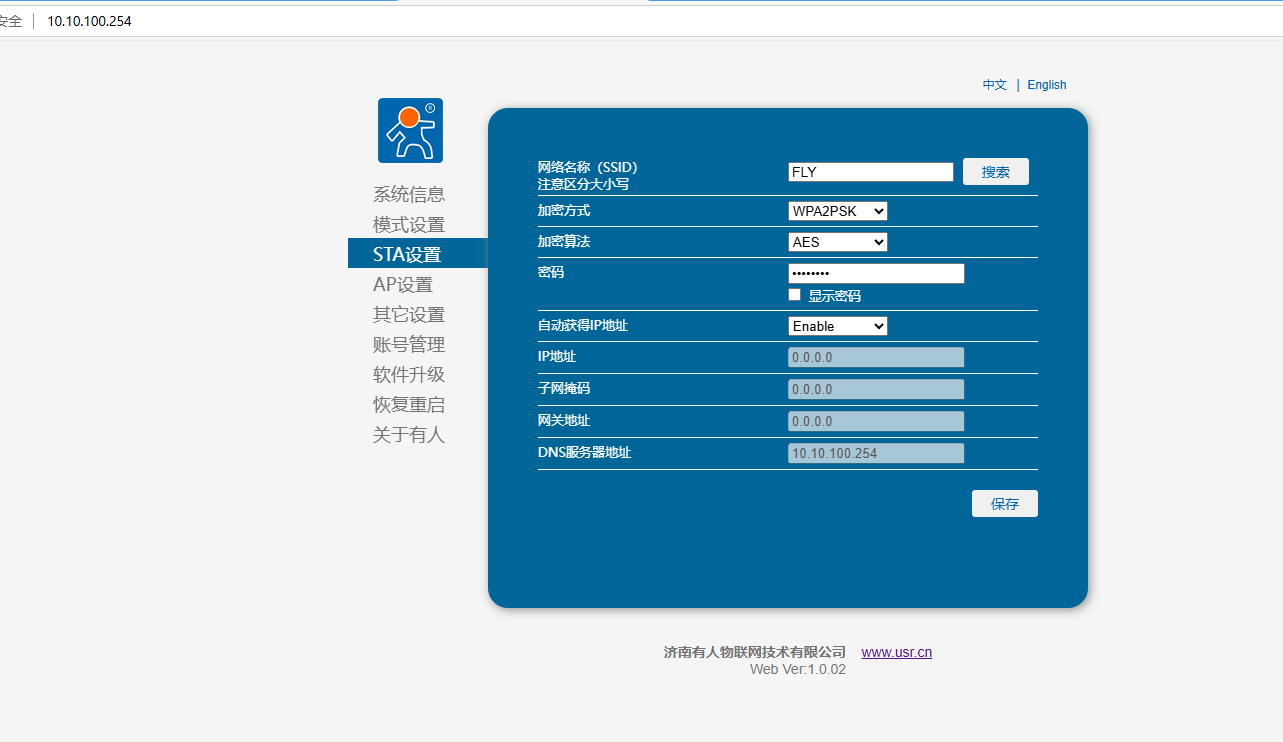

3、STA設置

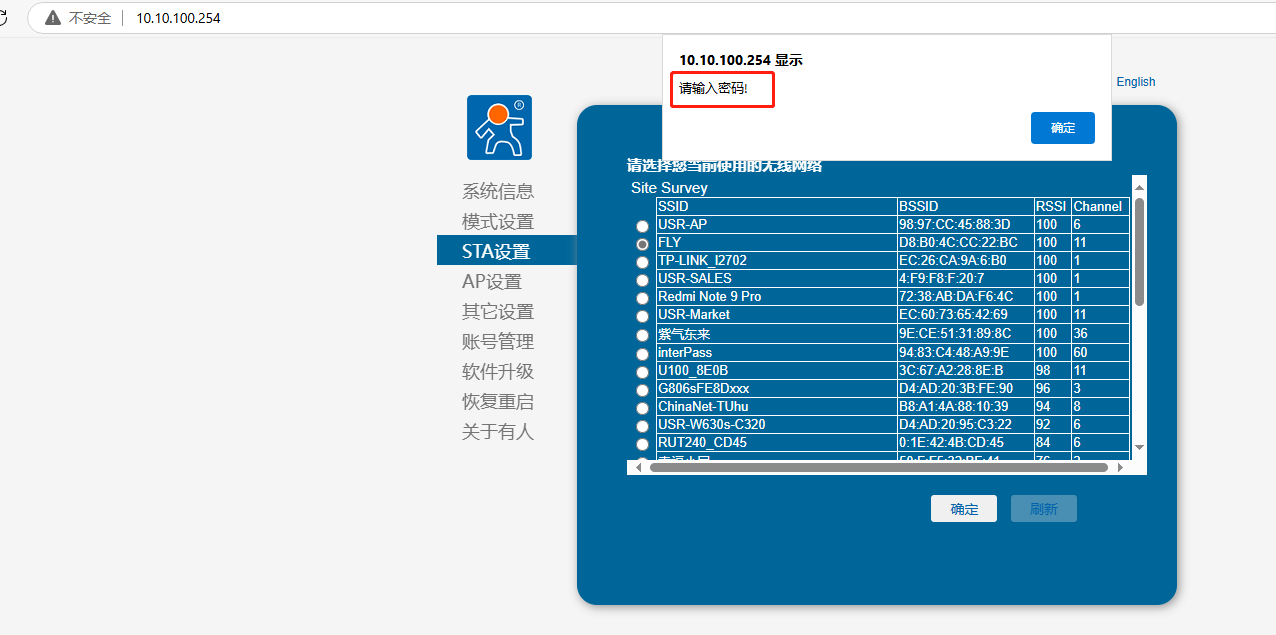

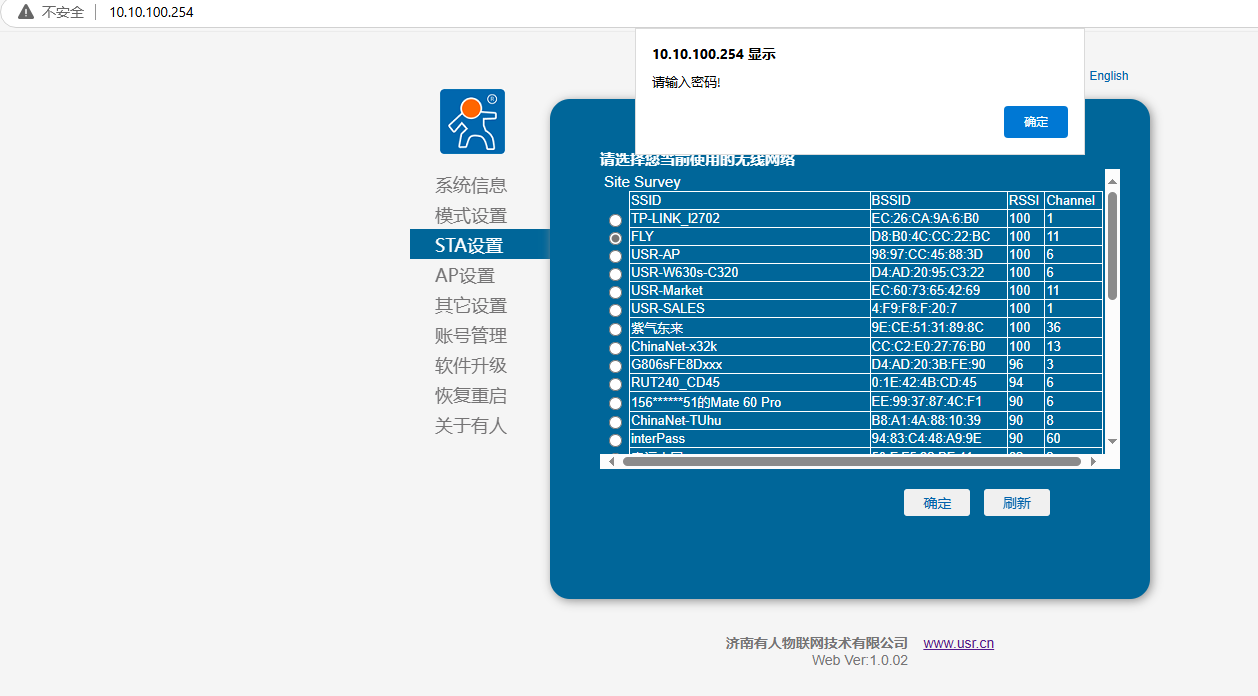

搜索要連接的可以上外網的路由器WiFi，輸入密碼，點擊保存。

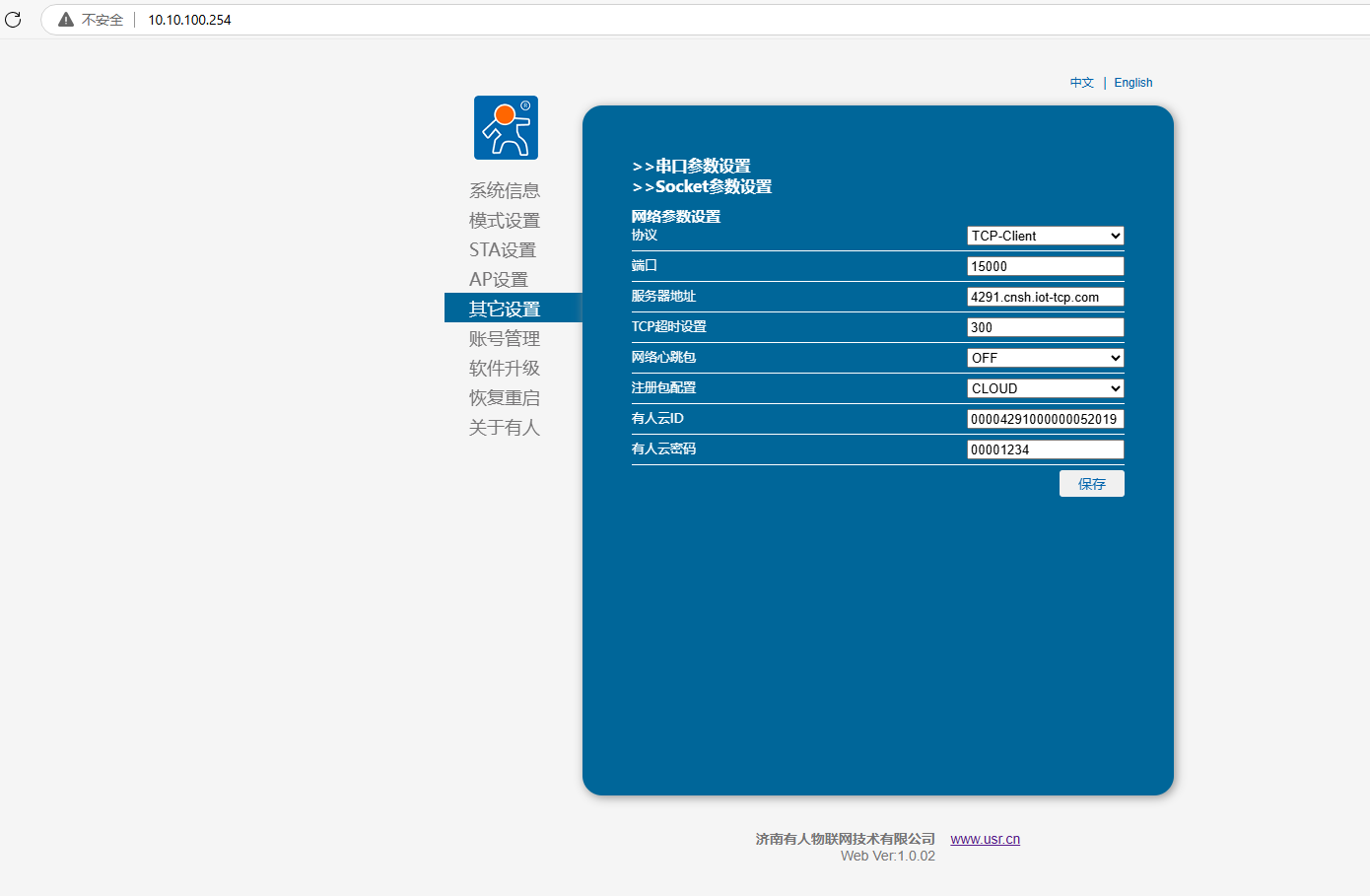

4、其他設置

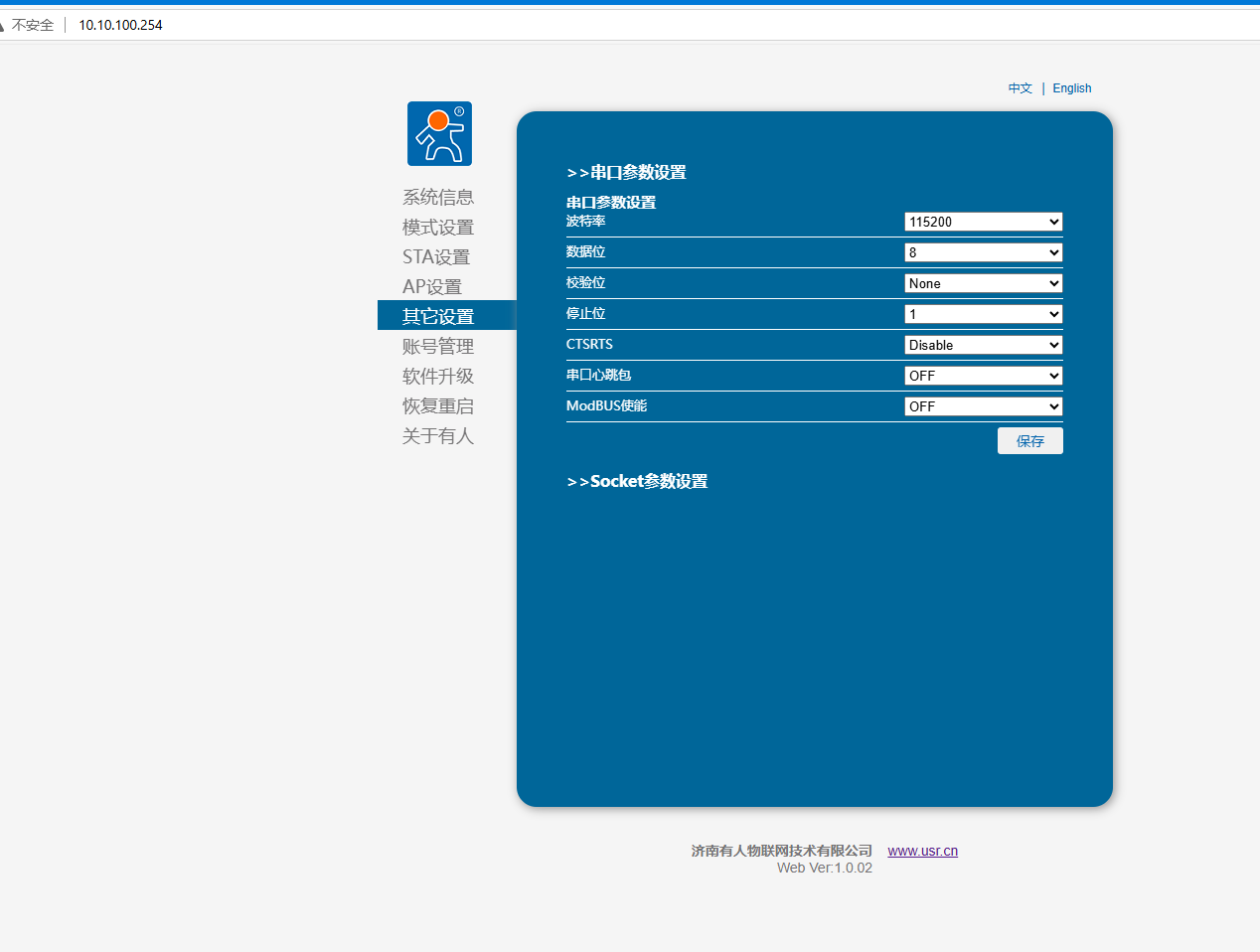

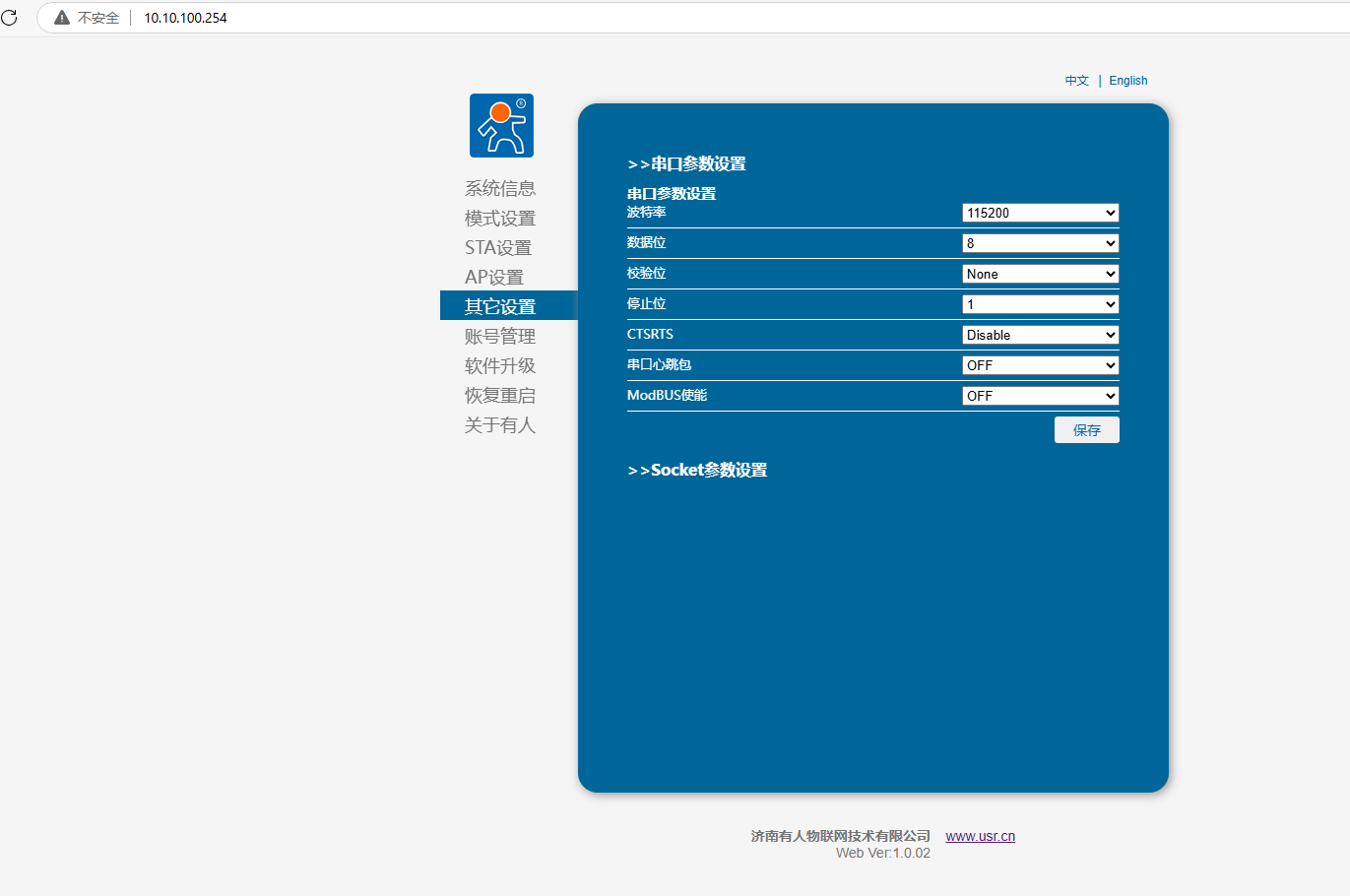

串口參數設置：串口參數波特率115200。

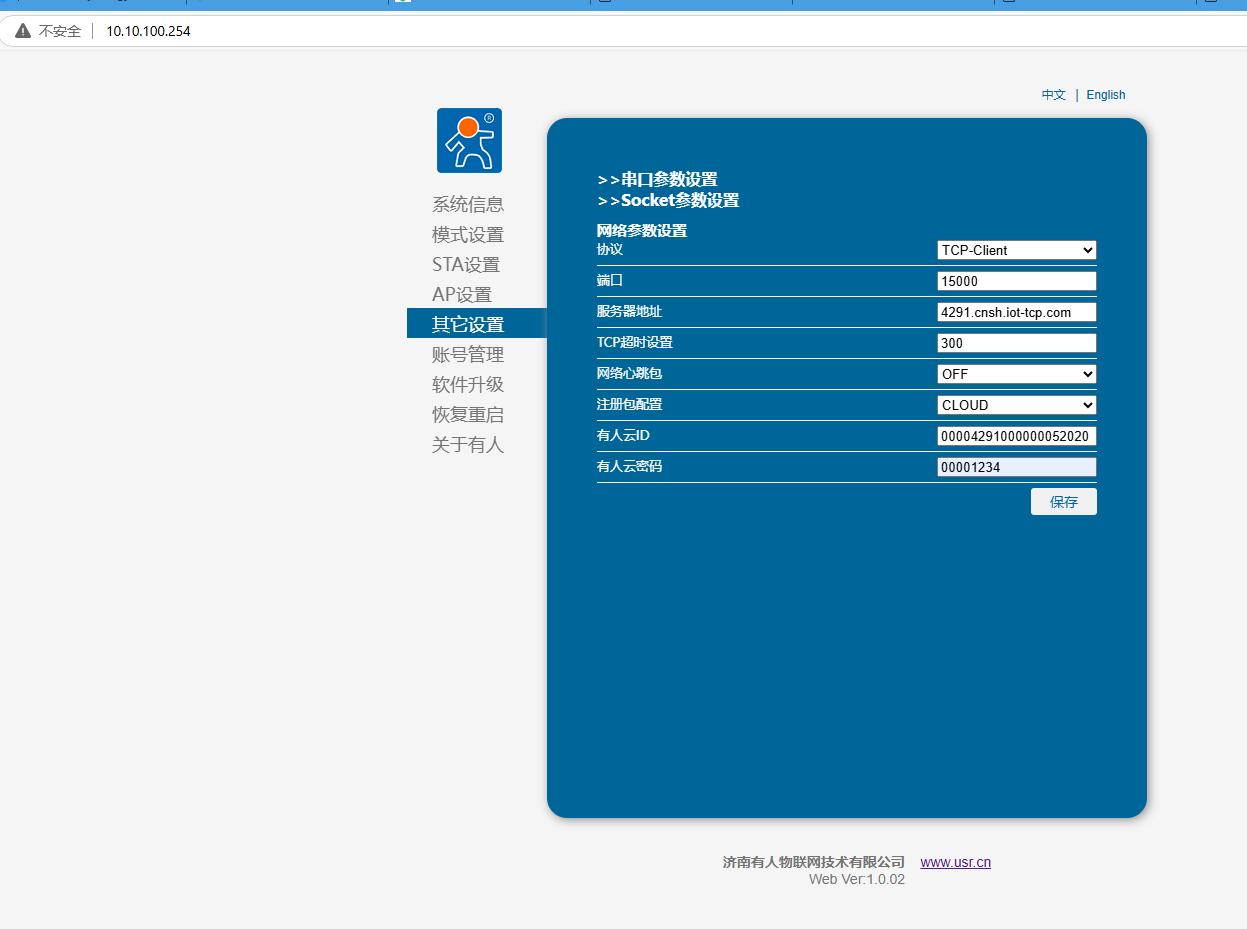

Socket參數設置：

協議TCP-Client，端口15000，服務器地址填4291.cnsh.iot-tcp.com。

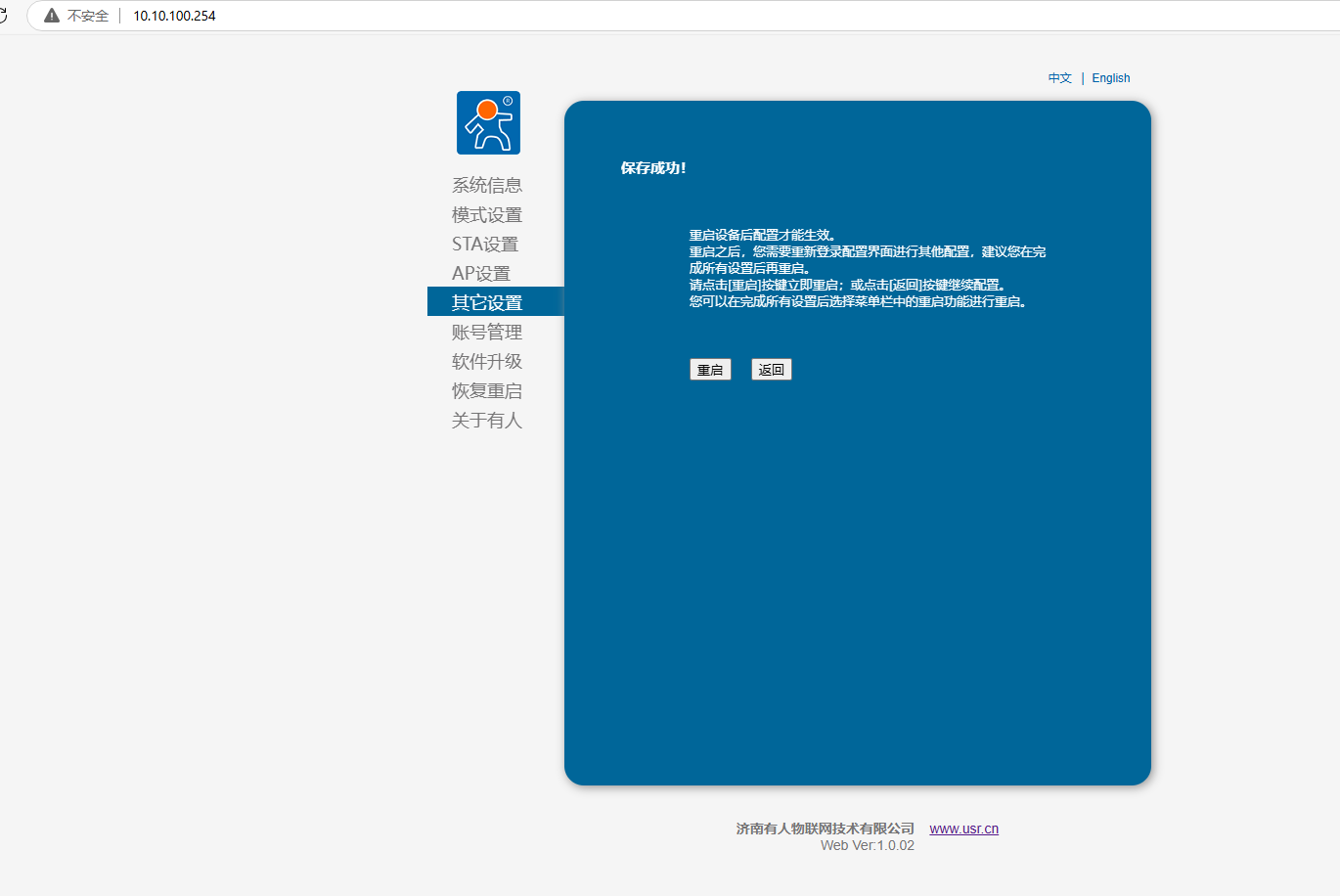

開啟注冊包，選擇CLOUD，設備ID填添加有人云的ID 00004291000000052019，通信密碼填00001234，點擊保存。

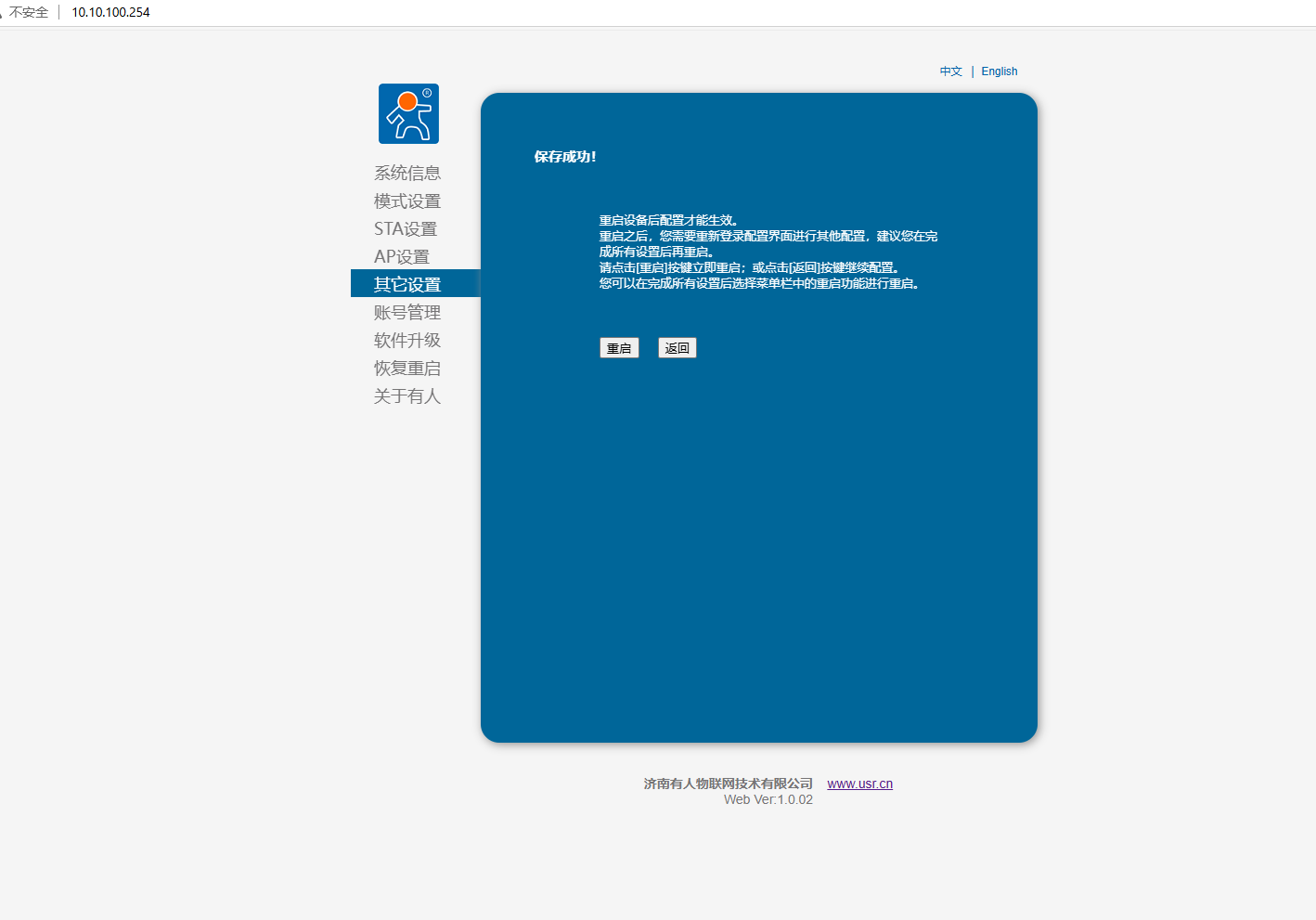

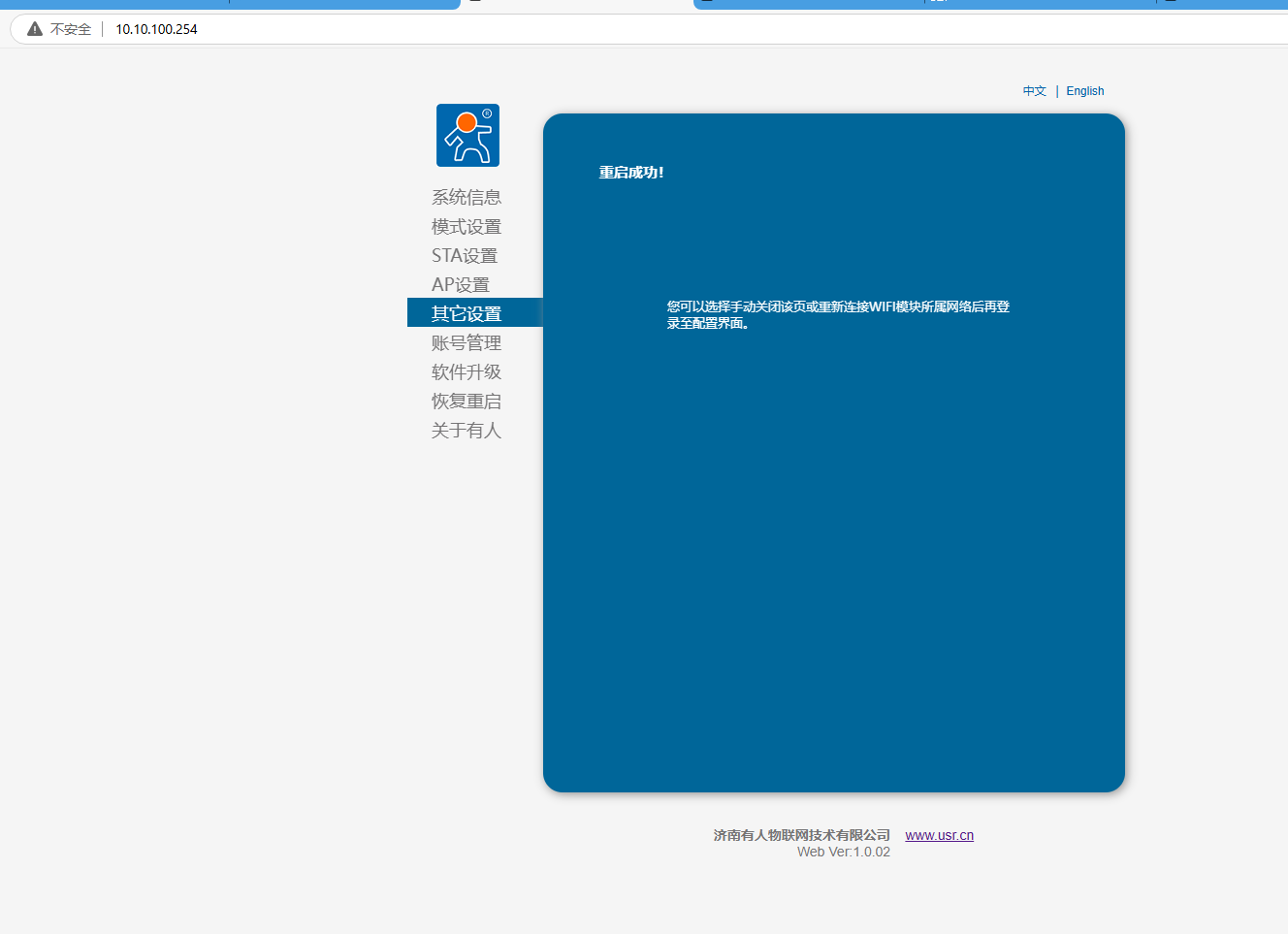

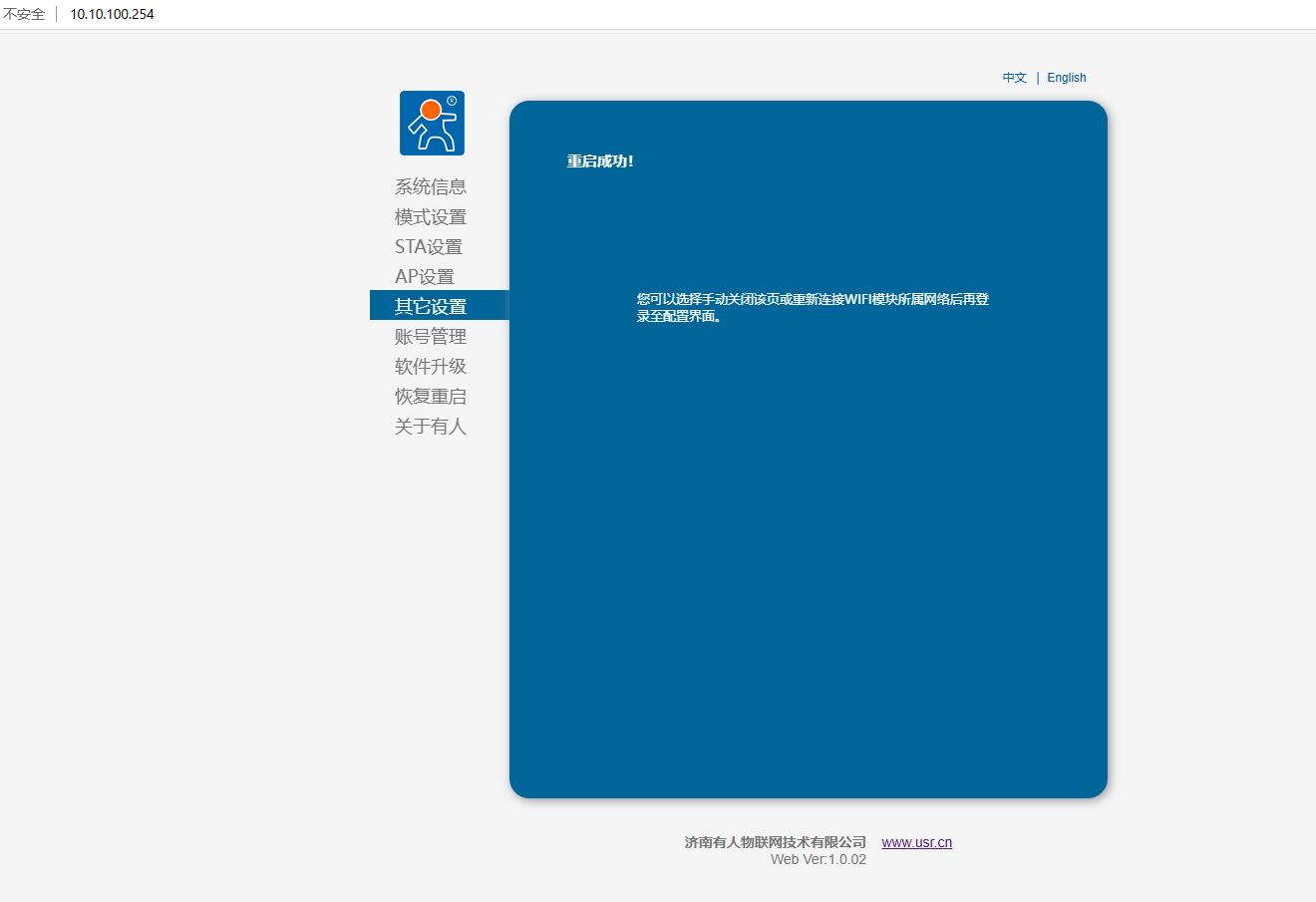

5、模塊重啟

五、第二個USR-DR164-2號參數設置

1、電腦連接USR-DR164-2號的WiFi，瀏覽器輸入10.10.100.254登陸網頁

2、模式設置STA模式，點擊保存

3、STA設置

搜索要連接的可以上外網的路由器WiFi，輸入密碼，點擊保存。

4、其他設置

串口參數設置：串口參數波特率115200。

Socket參數設置：

協議TCP-Client，端口15000，服務器地址填4291.cnsh.iot-tcp.com。

開啟注冊包，選擇CLOUD，設備ID填添加有人云的ID 00004291000000052020，通信密碼填00001234，點擊保存。

5、模塊重啟

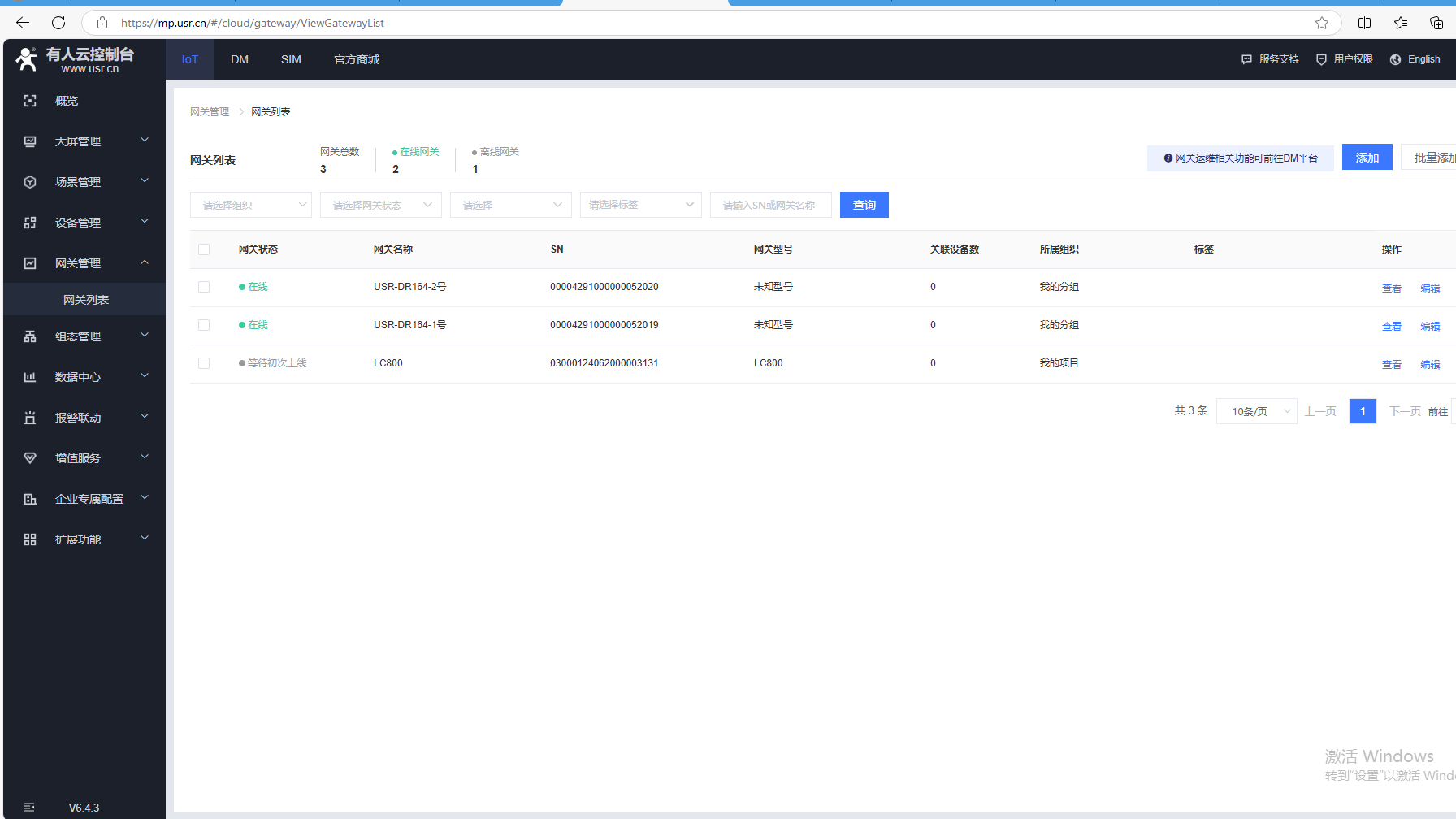

6、2個產品有人云在線。

六、有人云建透傳組

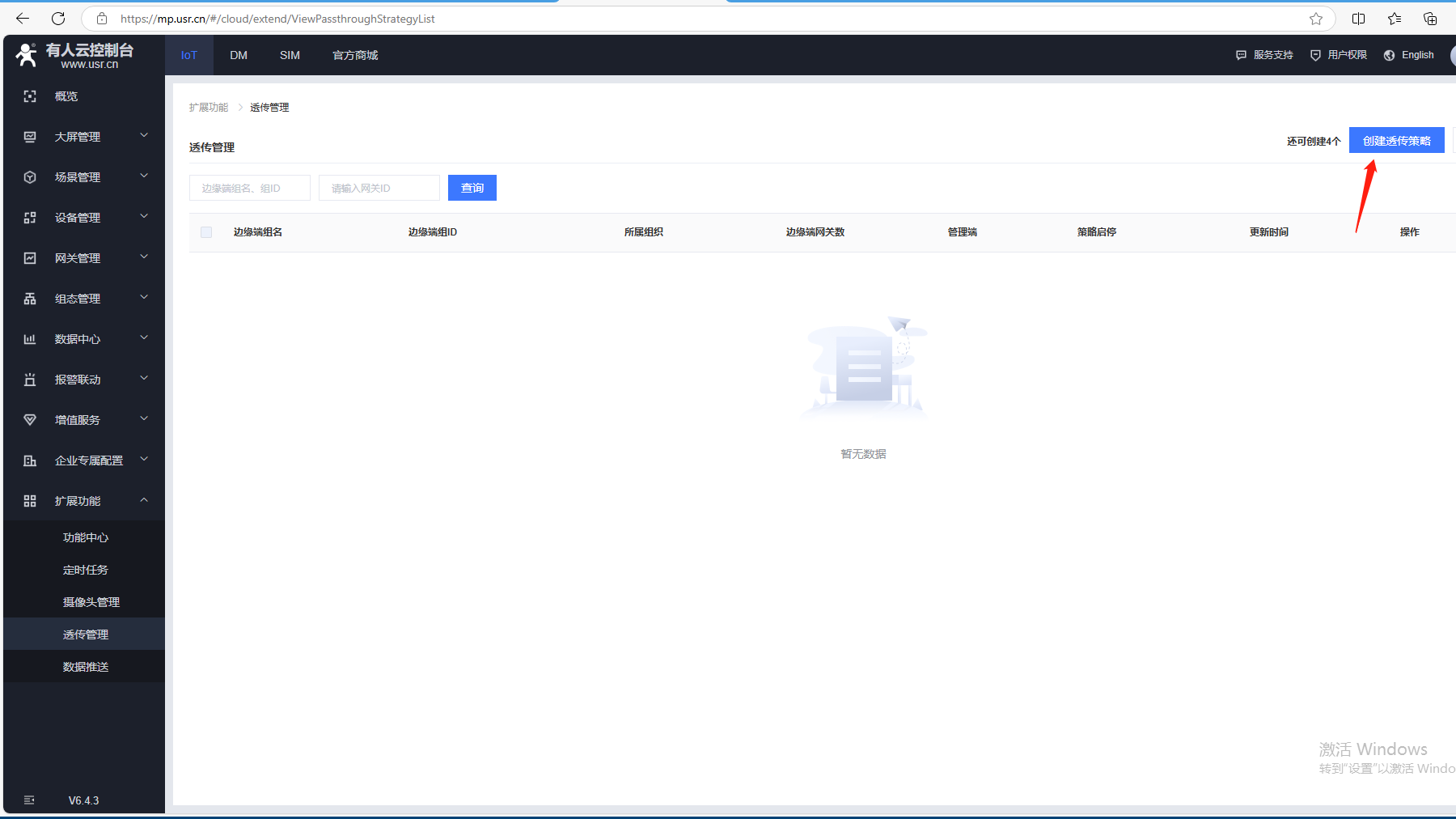

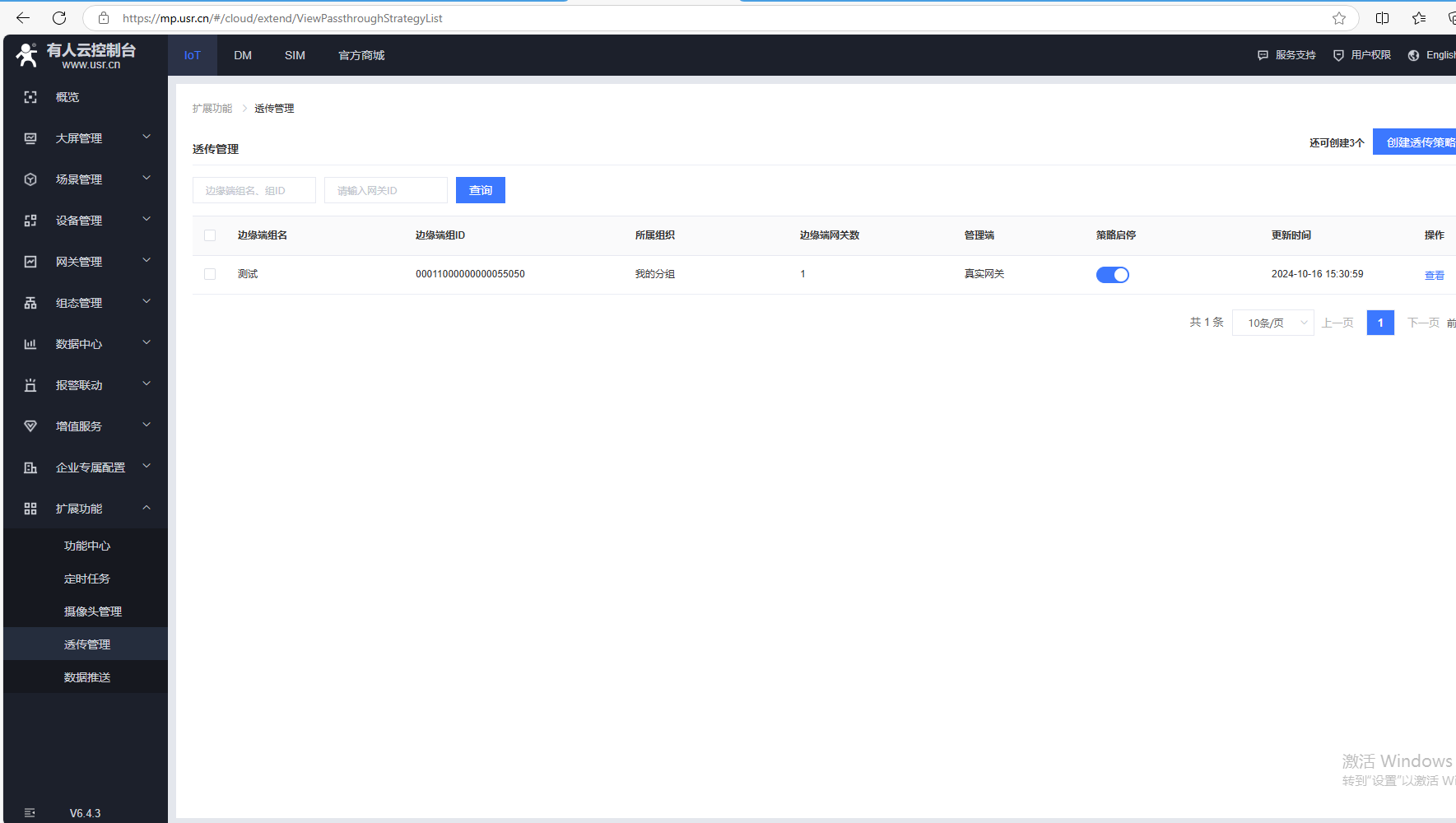

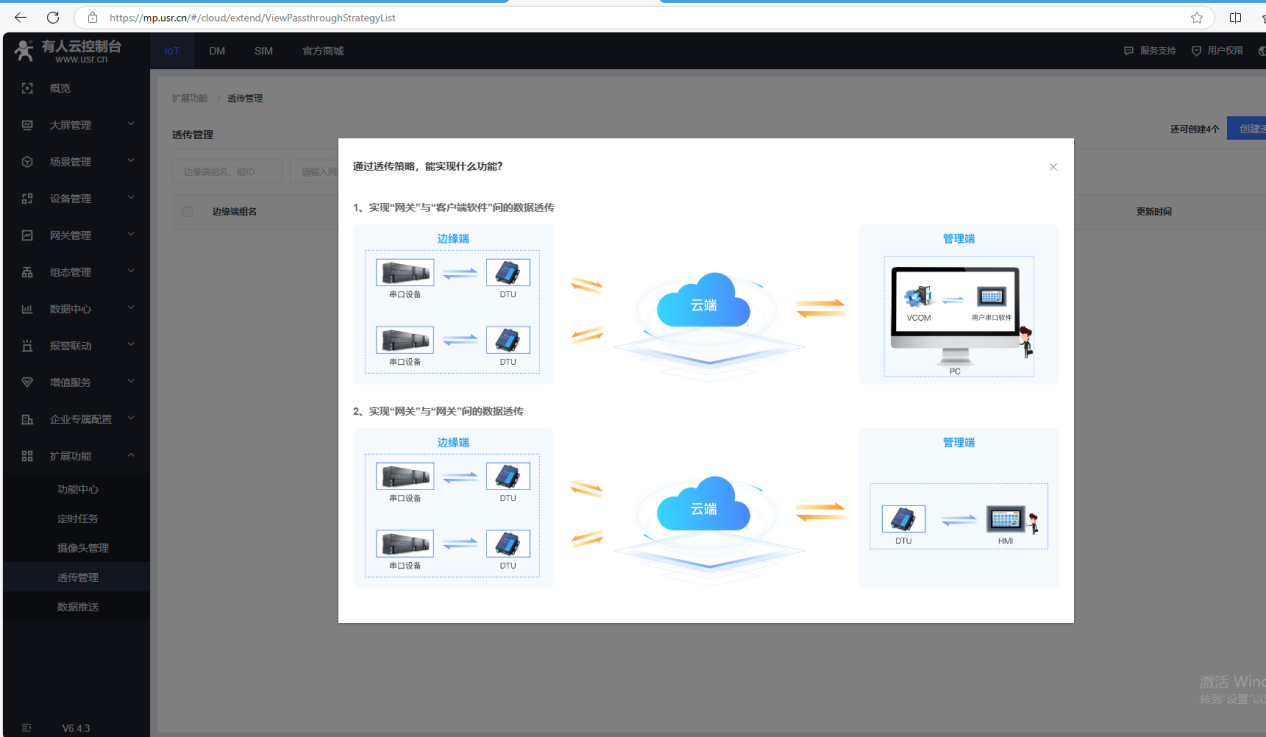

1、擴展功能，透傳管理，創建一個透傳策略

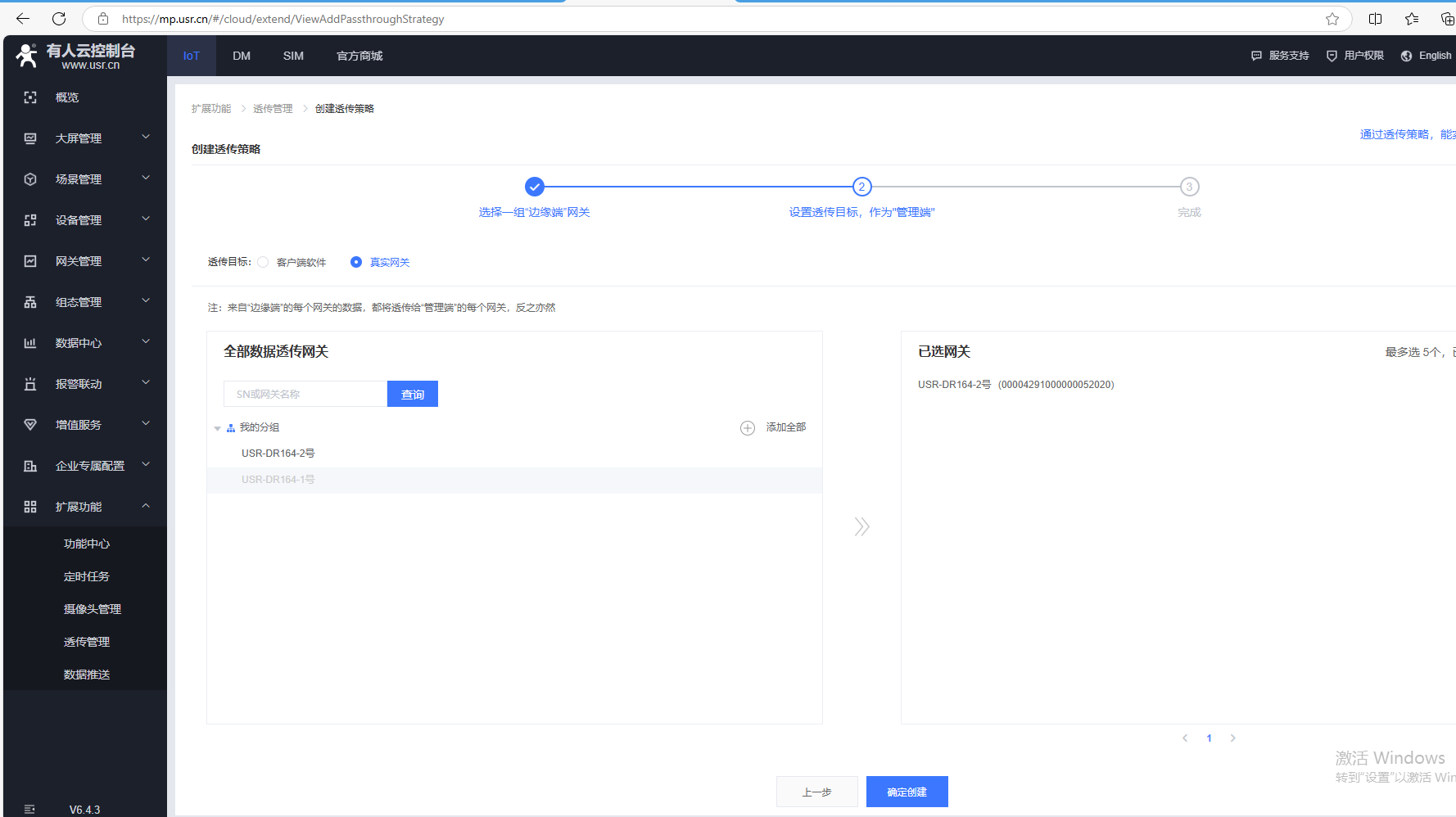

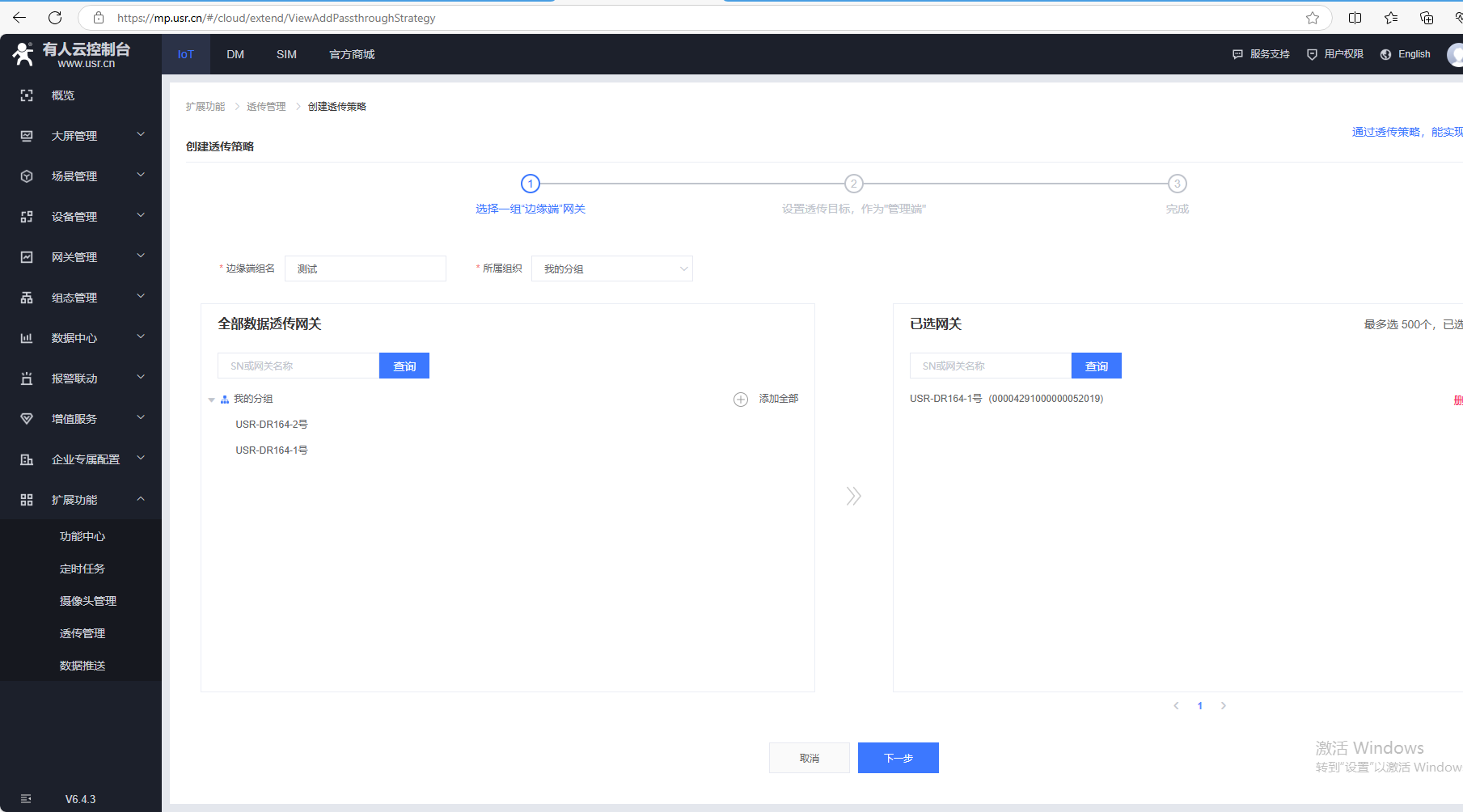

2、選擇邊緣端網關，添加的USR-DR164-1號產品設備

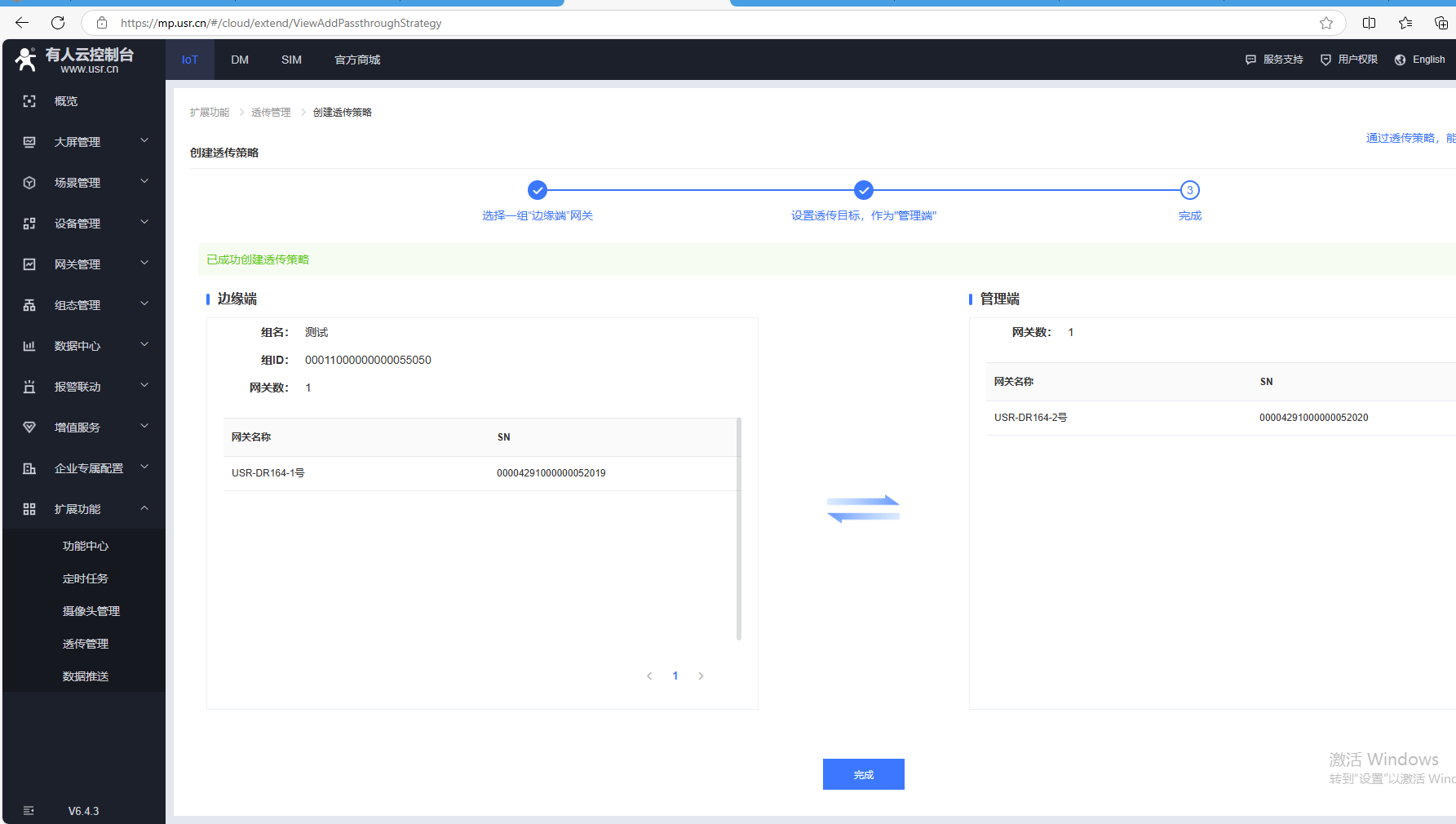

3、選擇管理端，選添加的USR-DR164-2號產品做管理端,點擊確定創建。

七、通訊測試

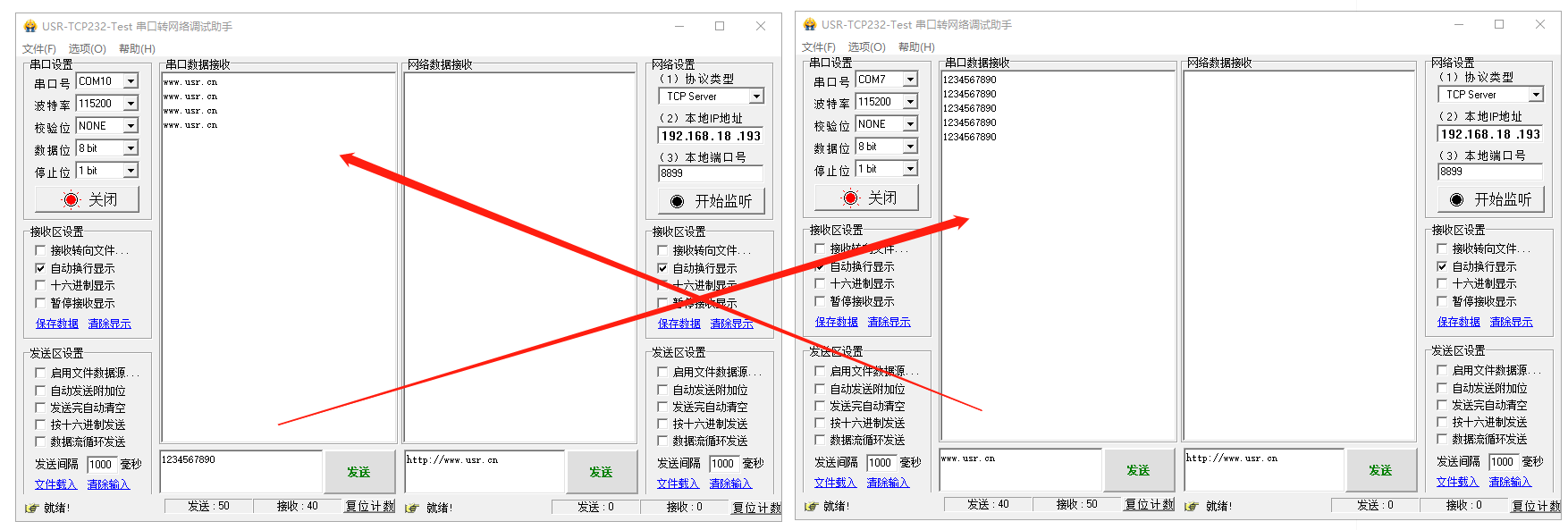

1、打開2個串口助手，分別用兩個USR-DR164實際USB串口COM10、COM11打開串口。

2、測試兩個USR-DR164之間測試數據通信。

編寫人：金志方 編寫日期：2024-10-18

審核人：金志方 審核日期：2024-10-18

訂正版本：V1.0 訂正內容：初稿
