WH-GM5（展銳）系列抓取模塊日志示例

注1：驅動程序和log軟件工具找在線技術支持索要

一、資料下載

WH-GM5資料包官網下載鏈接：http://imbacareer.com.cn/Download/1283.html

（包含硬件設計手冊、說明書、AT指令集、設置軟件）

二、硬件連接

1、所需物品

WH-GM5產品1臺

5V/12V電源適配器1個

天線1根

USB線1條

筆記本電腦1臺

2、硬件連接

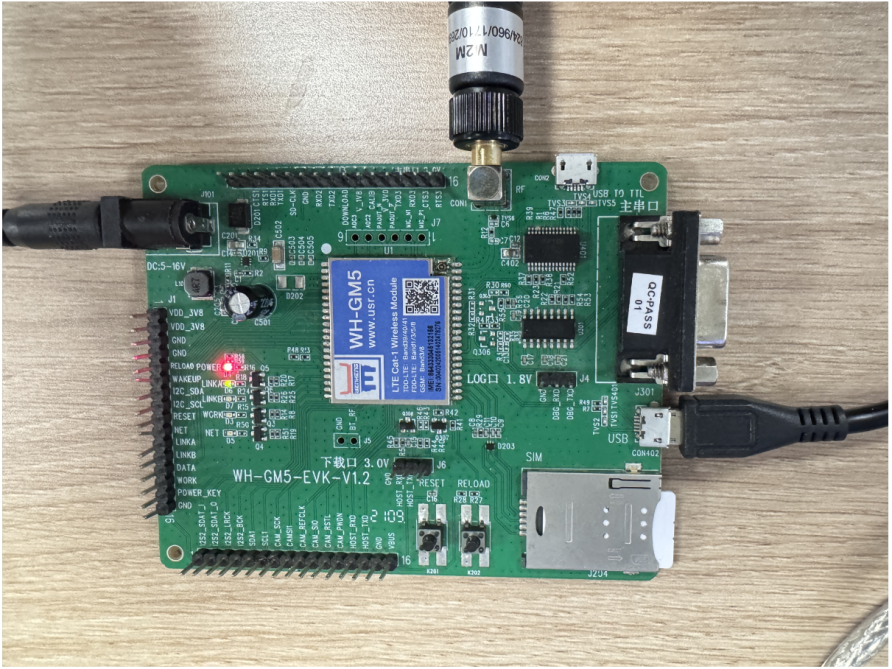

WH-GM5TF-CT-4-N40底板上的USB串口接USB串口線到電腦USB口，然后產品接5V/12V電源適配器上電。

EVK硬件連接框圖：

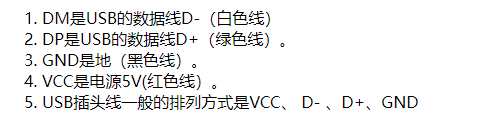

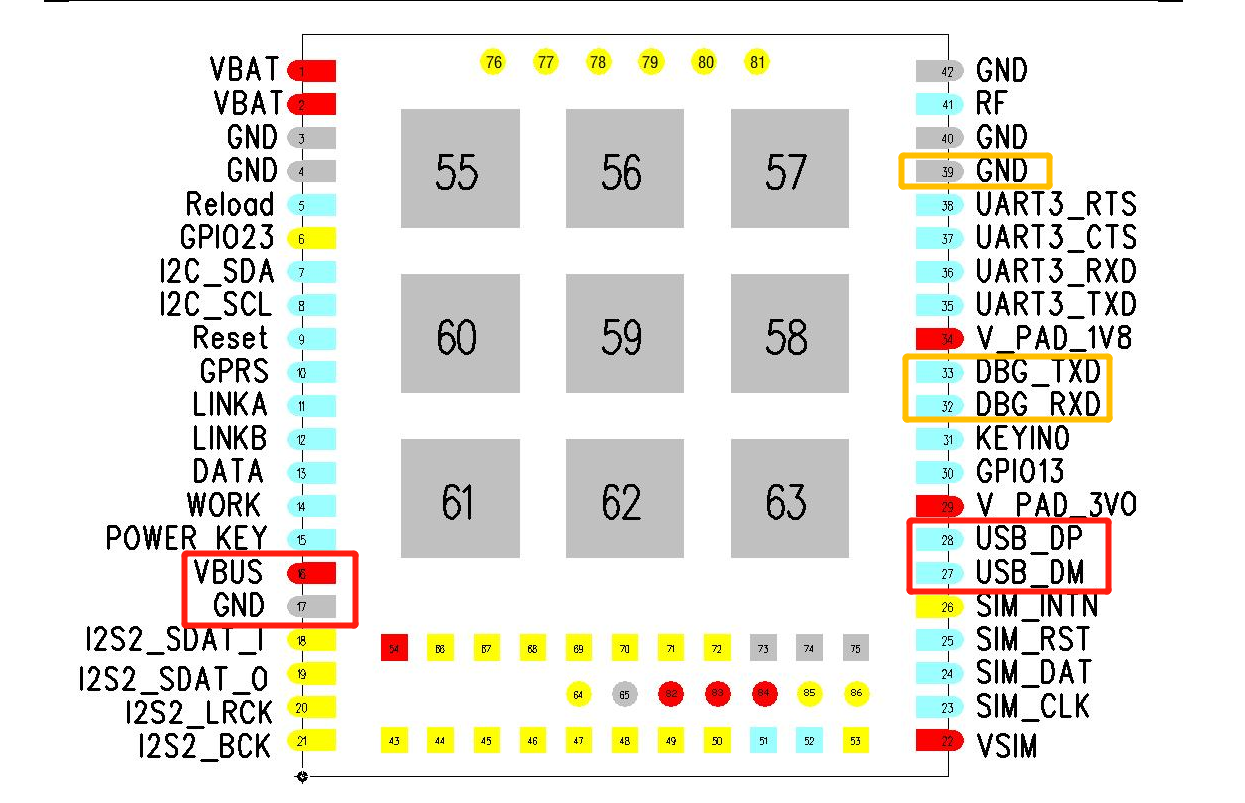

若自己設計底板未引出USB口，則需要把USB線（只能傳輸數據的USB線）剪開，進行飛線。

飛線硬件連接框圖：

三、產品參數設置

1、驅動安裝

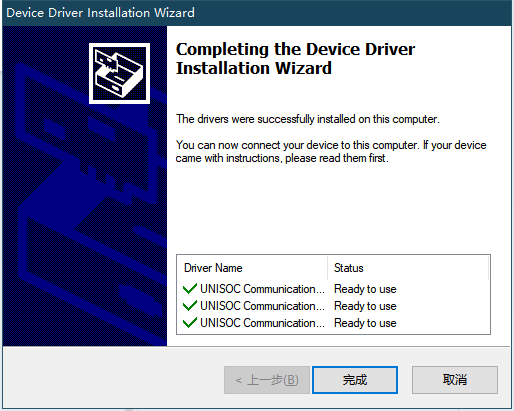

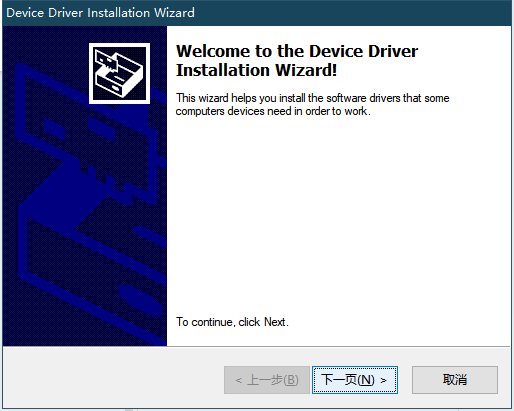

打開文件夾WH-Cat.1_Series_，根據電腦系統雙擊安裝驅動，例如，若電腦是win10/win11 64位操作系統，則運行\(zhòng)WH-Cat.1_Series_\DriversForWin10\DPInst64.exe，按照默認選項安裝驅動，執行完畢后點擊“完成”。

注意：安裝驅動之前，關閉電腦防火墻、殺毒軟件

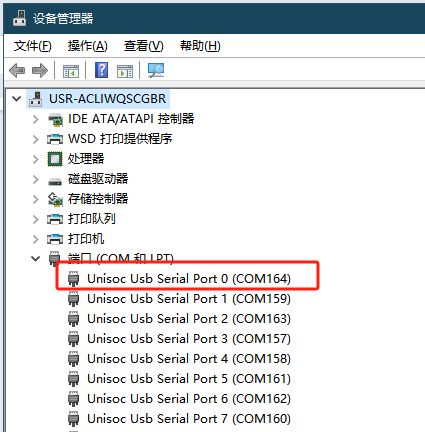

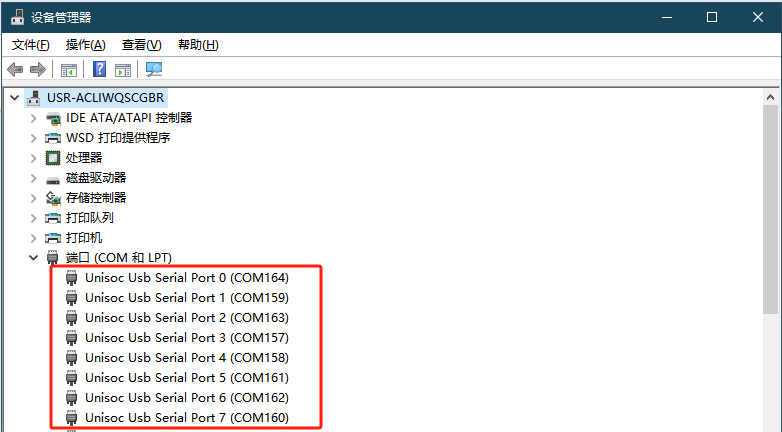

2、microUSB數據線連接電腦和網關，打開電腦設備管理器，看到識別到如下8個port的顯示，即驅動安裝成功。

四、功能調試

1、軟件介紹

Coolwatcher是綠色軟件，無需安裝，將壓縮包解壓到某個子目錄下即可使用。

2、調整網關log輸出口

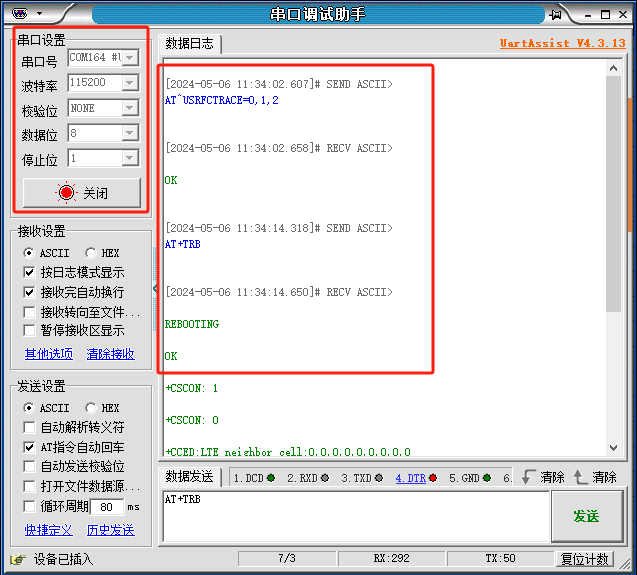

使用串口調試助手打開port0，然后發送AT指令A(yù)T^USRFCTRACE=0,1,2 返回OK之后發送指令A(yù)T+TRB重啟網關。注意指令末尾加回車換行。

3、啟動軟件

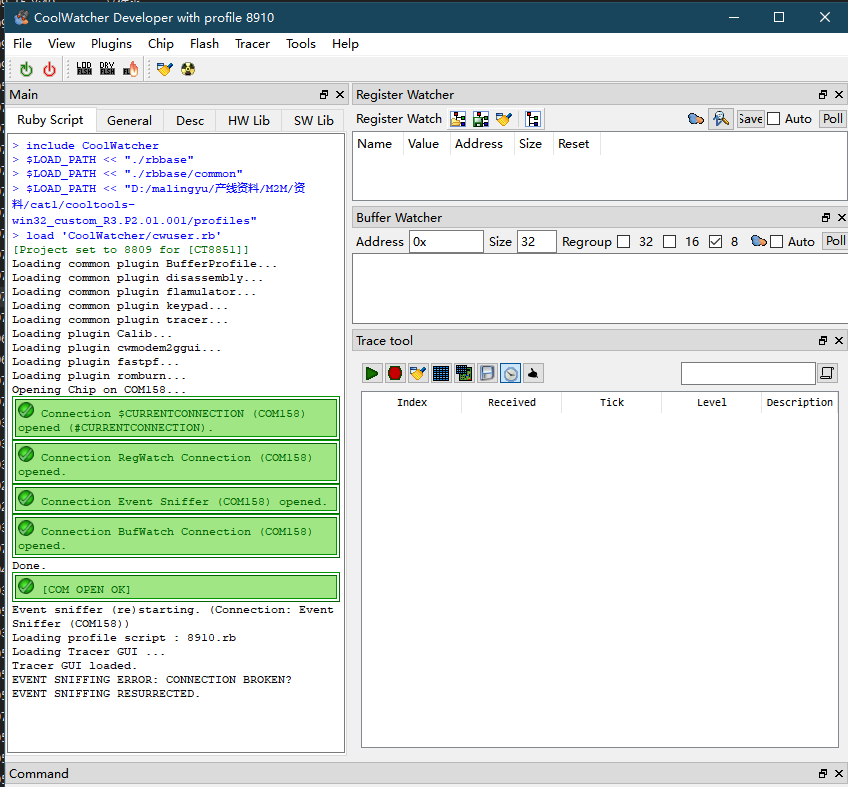

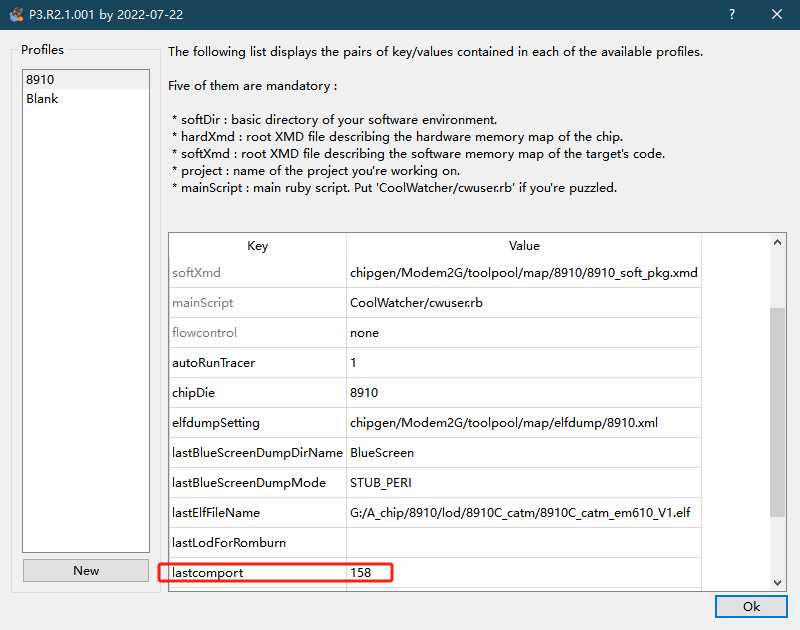

雙擊打開coolwatcher_usb.exe，配置頁面如下圖所示，左側選擇8910，右側信息修改lastcomport選項內容為實際對應的port4的com編號，例如，設備管理器中顯示port4對應的是com158，則這里就填158，其他保持默認即可，點擊OK。

4、抓取log

①啟動tracer

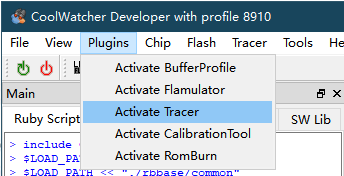

點擊OK后，進入coolwatcher 主界面，主界面包括：菜單欄、工具欄、log 打印區、HW Library 顯示樹、SW Library 顯示樹，寄存器查看區，Buffer 讀取區等功能區域。我們抓log常用的就是tracer。點擊菜單 Plugins->Activate Tracer，如下圖顯示界面。

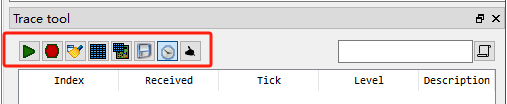

工具欄各按鈕分別對應：開始 Trace、停止、清空、設置 TraceLevels、Reapply trace levels、保存、啟動/關閉 Received 列、啟動/關閉 comment。

各列分別對應：Trace 序列號、PC 接收 Trace 時間、Tick、Level、描述等。

②Tracer菜單

一般保持默認就夠用了

Start Tracer：開始；

Stop Tracer：停止；

Clean Trace：清空 Trace 表格；

Clean Search：清空 Search 記錄；

Show/Hide …：顯示或隱藏 tracer 主操作界面相關功能列；

Set Trace Levels：設置 Trace Levels；

Reapply Trace Levels：重新應用 Trace Levels； Reload DB：重新加載 DB 文件；

LoadSettings：加載 Levels 配置；

SaveSettings：保存 Levels 配置；

Load TFG：加載 tfg 文件；

Save TFG：選擇保存 T 卡 Trace 文件；

Load bin: 加載二進制 Trace；

Save Trace（bin/trc）：保存 trace。目前保存的 trc 格式有些變化，加了是否采用的 TRACE ID，可以幫助檢查沒有使用 TRACE ID 的情況。

③Tracer應用

點擊設置按鈕，勾選save pcap后點擊OK，然后點擊開始按鈕，軟件就會自動抓取網關的網絡包。

5、保存log

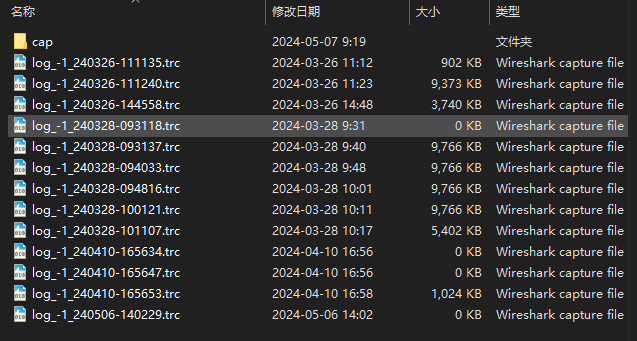

Log自動保存在與coolwatcher_usb.exe同路徑下的logs文件夾中，logs文件夾下的cap則是保存的抓取的網絡包，log抓取過程中要覆蓋到問題復現的全部過程，抓取完畢后，將對應時間段的所有l(wèi)og文件打包提供給研發分析即可。

五、抓cplog

1、調整log口

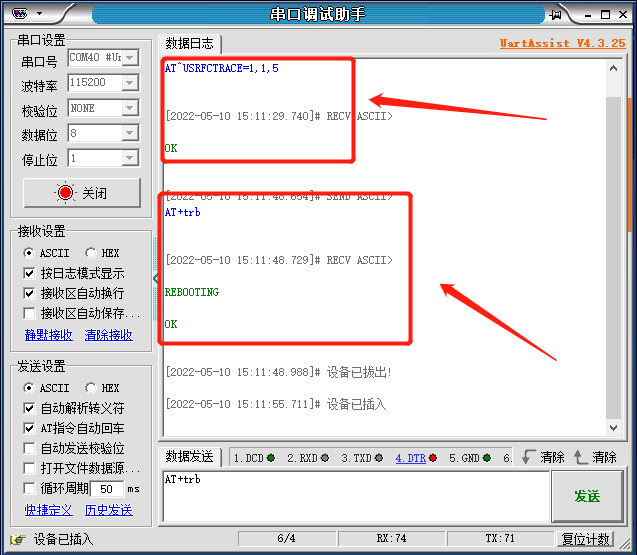

使用串口調試助手打開port0，發送指令A(yù)T^USRFCTRACE=1,1,5，返回OK之后發送指令A(yù)T+TRB重啟網關。注意指令末尾加回車換行。

2、抓取log

①運行軟件

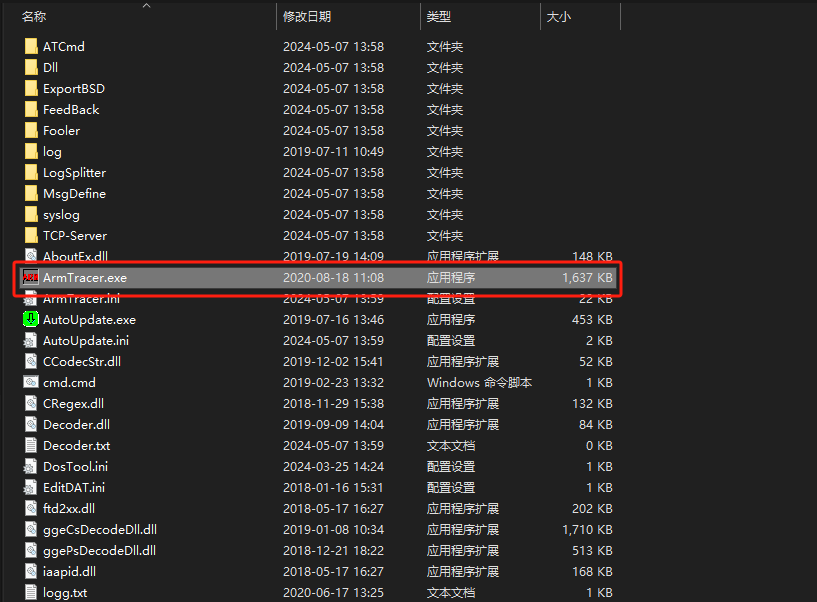

雙擊運行路徑ArmTracer_V6.2.4_User\V6.2.4_User下的ArmTracer.exe文件

②選擇正確的com

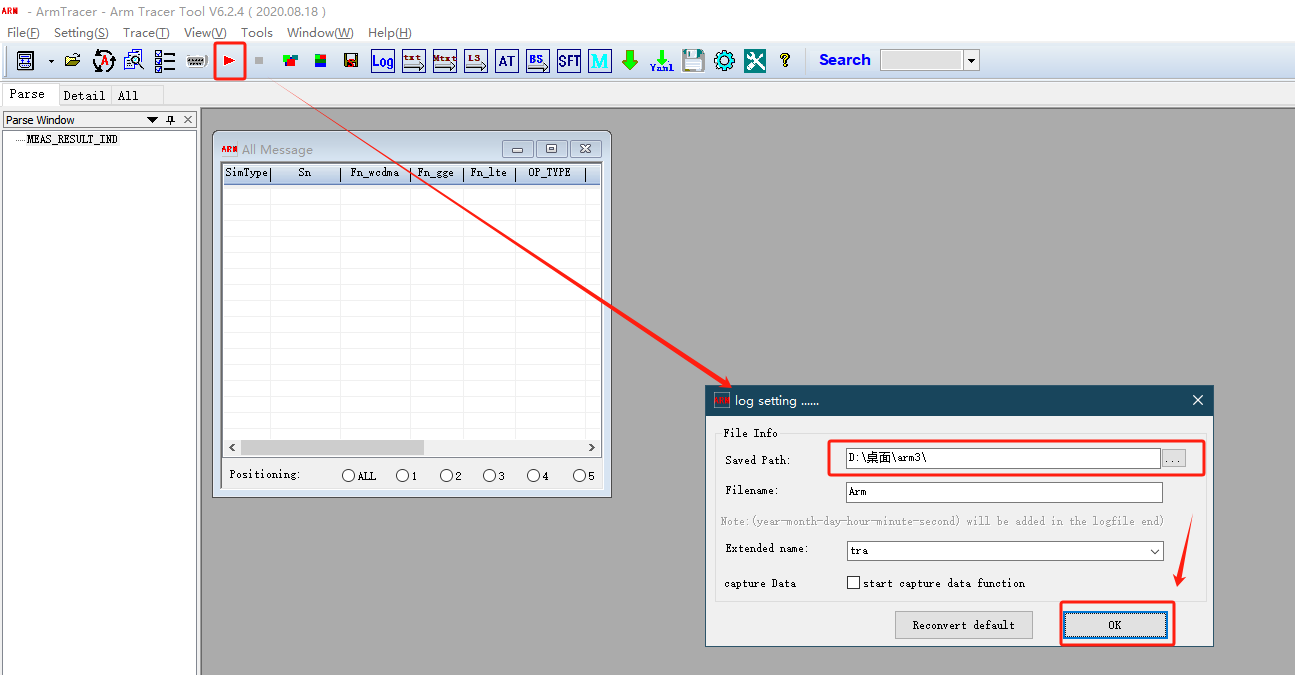

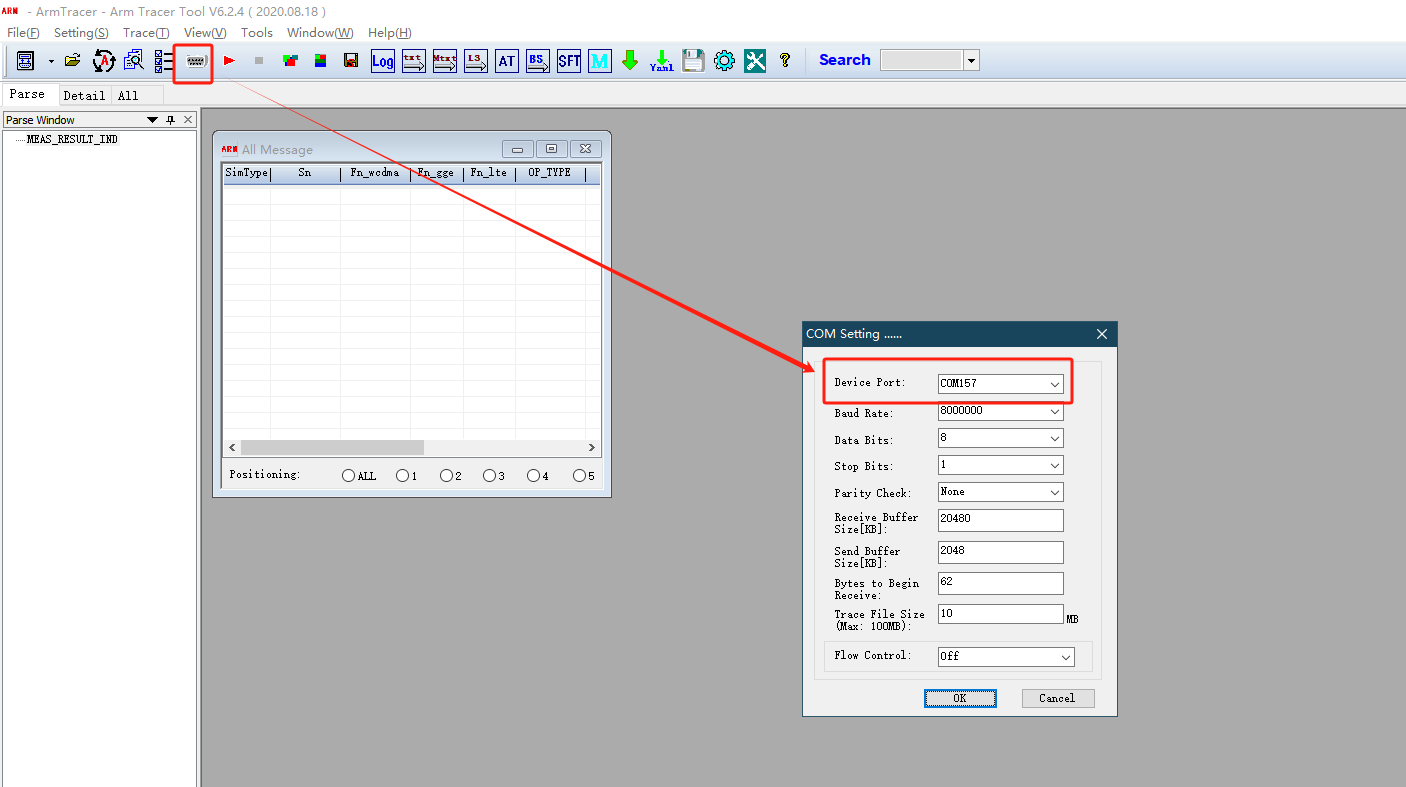

如下圖所示點擊按鈕，然后選擇設備管理器中port3對應的com口，例如設備管理器中檢測到的port3對應的是com157，這里就選擇com157，然后點擊OK。

③選擇log保存的位置

點擊按鈕，然后選擇log文件保存的位置，選擇好之后點擊OK。

3、保存log

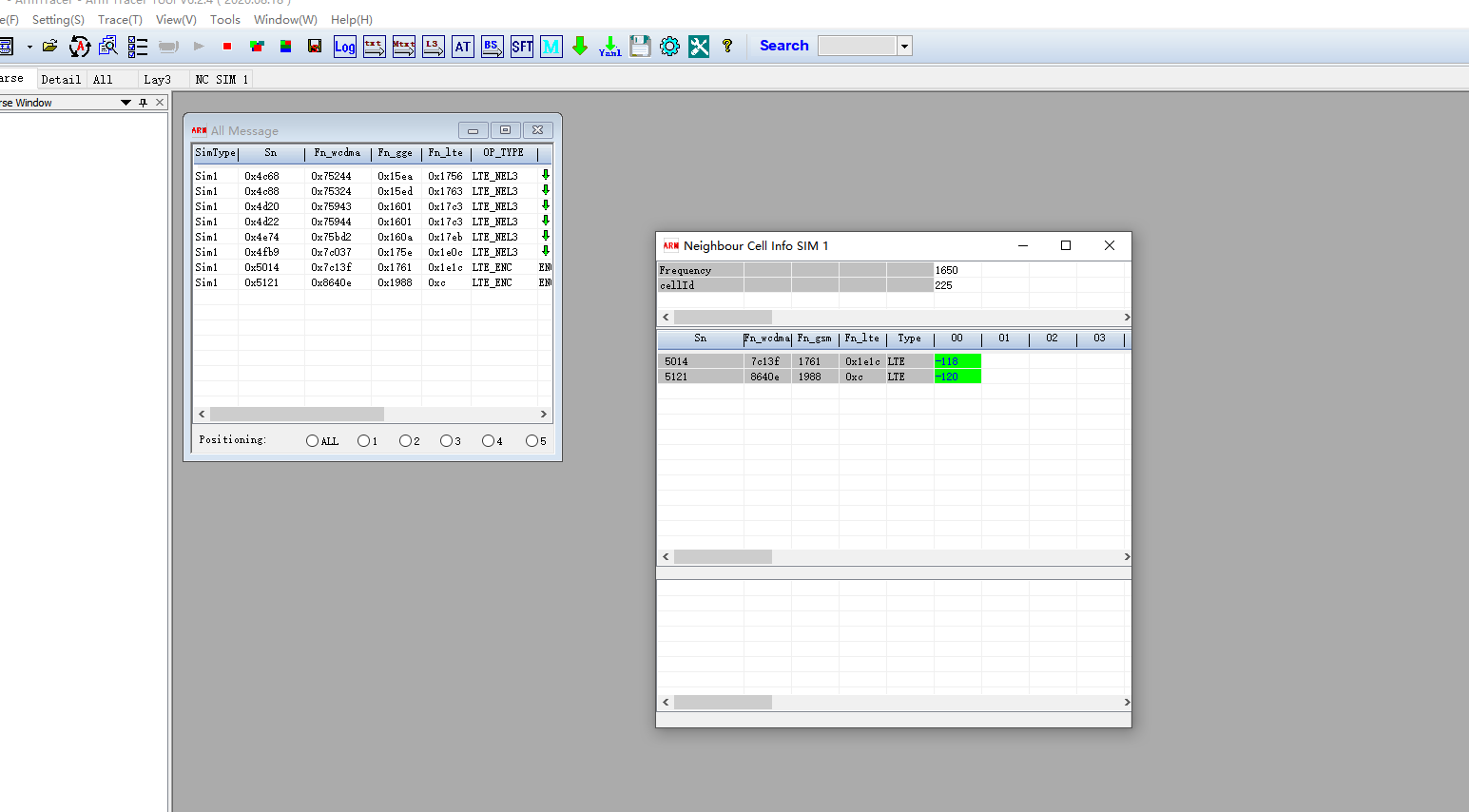

如上步，點擊之后LOG信息開始打印，此時可一直運行模塊，（log文件會自動保存）直至問題復現，提交log文件至研發排查。

注：長時間抓取CP側LOG，會占用大量的計算機內存，抓取時長一天大約消耗20G左右硬盤空間，因此建議電腦上存儲CPlog的空間足夠大，并且在問題未復現之前，定期清除log文件。

編寫人：王玉雪 編寫日期：2024-09-19

審核人：金志方 審核日期：2024-10-14

訂正版本：V1.0 訂正內容：初稿
