WH-LTE-7S1-GN本地升級固件示例

注1：驅動程序和升級軟件工具找在線技術支持索要

一、資料下載

WH-LTE-7S1-GN說明書官網下載鏈接：http://imbacareer.com.cn/Download/1104.html

WH-LTE-7S1-GN硬件設計手冊下載鏈接：http://imbacareer.com.cn/Download/1105.html

WH-LTE-7S1-GN AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1002.html

二、硬件連接

1、所需物品

WH-LTE-7S1-GN產品1臺

5V/12V電源適配器1個

USB線1條

USR-RS232串口線1條

筆記本電腦1臺

2、硬件連接

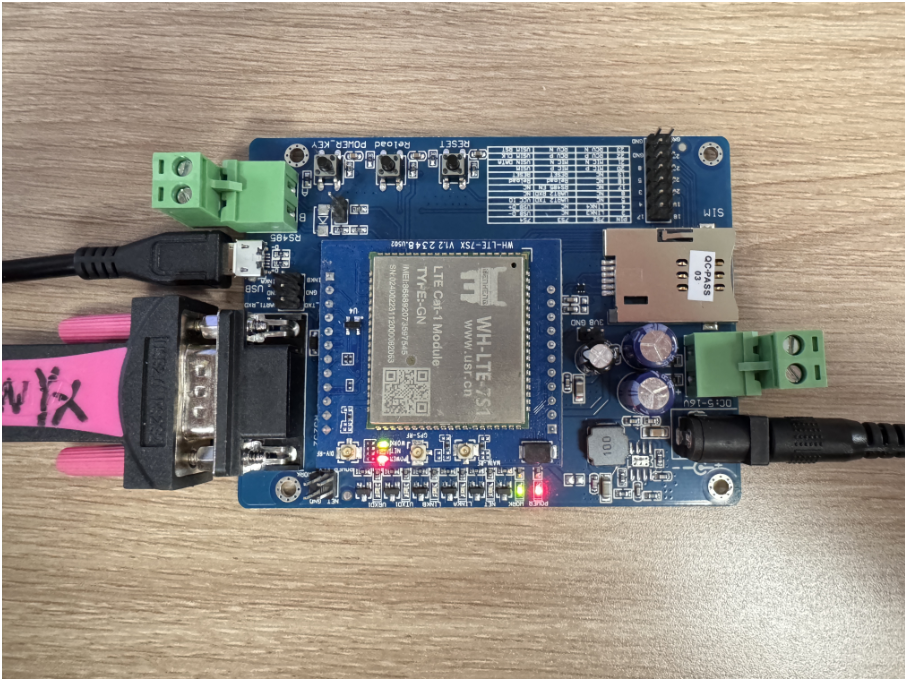

WH-LTE-7S1-GN底板上的USB串口接USB串口線到電腦USB口，232串口接USB轉232串口接電腦，然后產品接5V/12V電源適配器上電。

EVK硬件連接框圖：

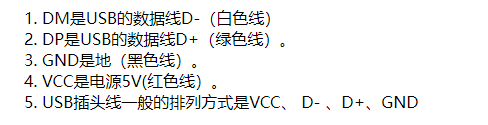

若自己設計底板未引出USB口，則需要把USB線（只能傳輸數據的USB線）剪開，進行飛線。

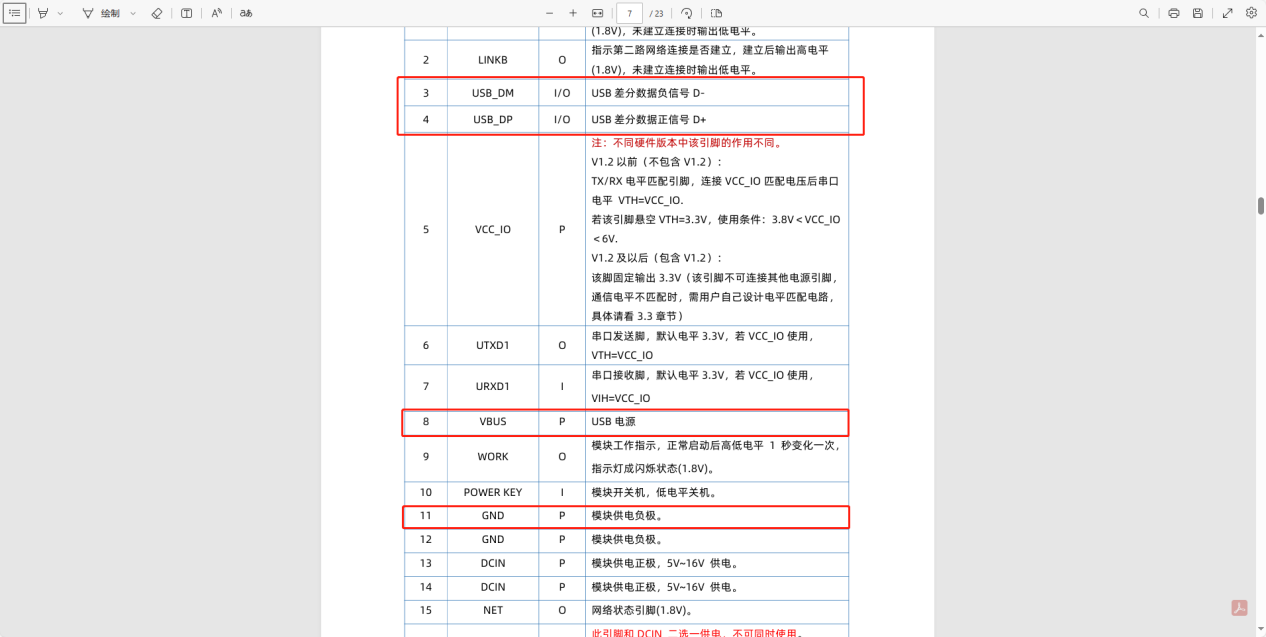

飛線硬件連接框圖：

三、產品參數設置

1、驅動安裝

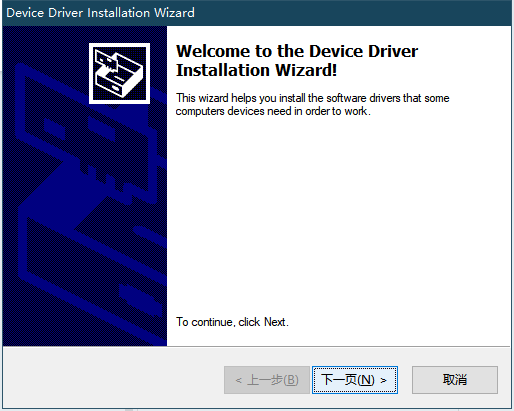

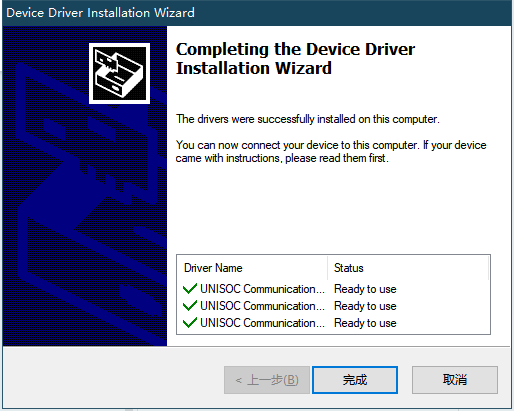

打開文件夾WH-Cat.1_Series_，根據電腦系統雙擊安裝驅動，例如，若電腦是win10/win11 64位操作系統，則運行\(zhòng)WH-Cat.1_Series_\DriversForWin10\DPInst64.exe，按照默認選項安裝驅動，執行完畢后點擊“完成”。

注意：安裝驅動之前，關閉電腦防火墻、殺毒軟件

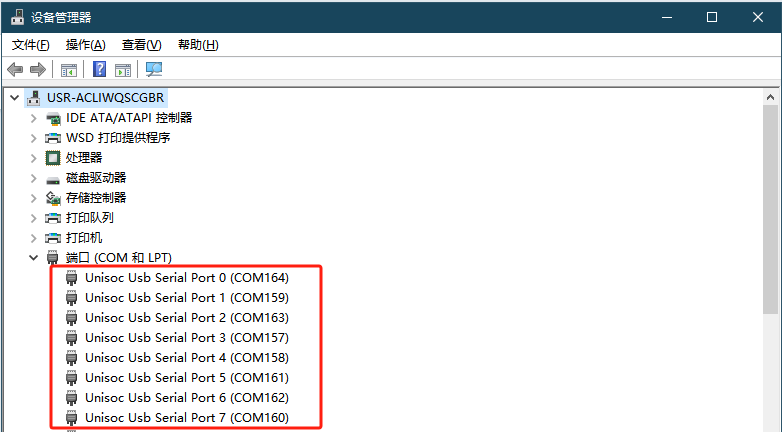

2、microUSB數據線連接電腦和網關，打開電腦設備管理器，看到識別到如下8個port的顯示，即驅動安裝成功。

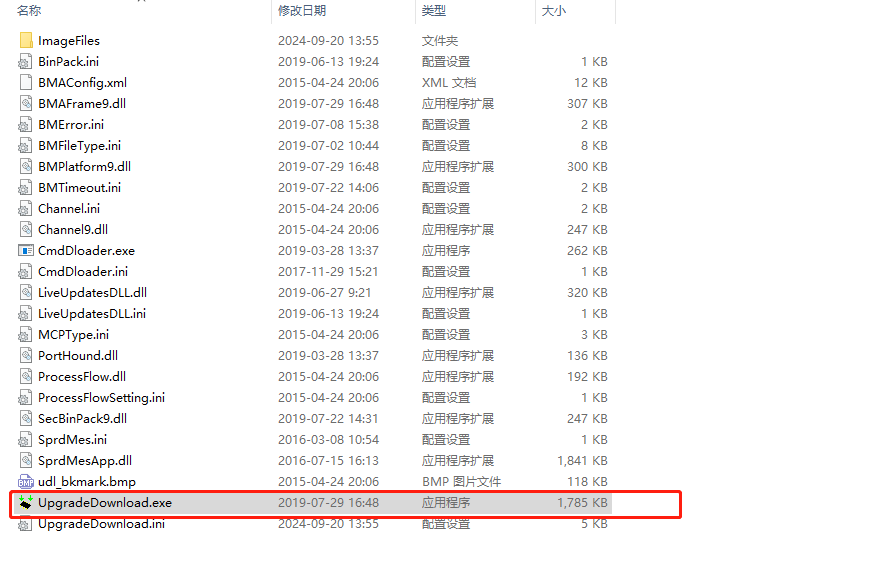

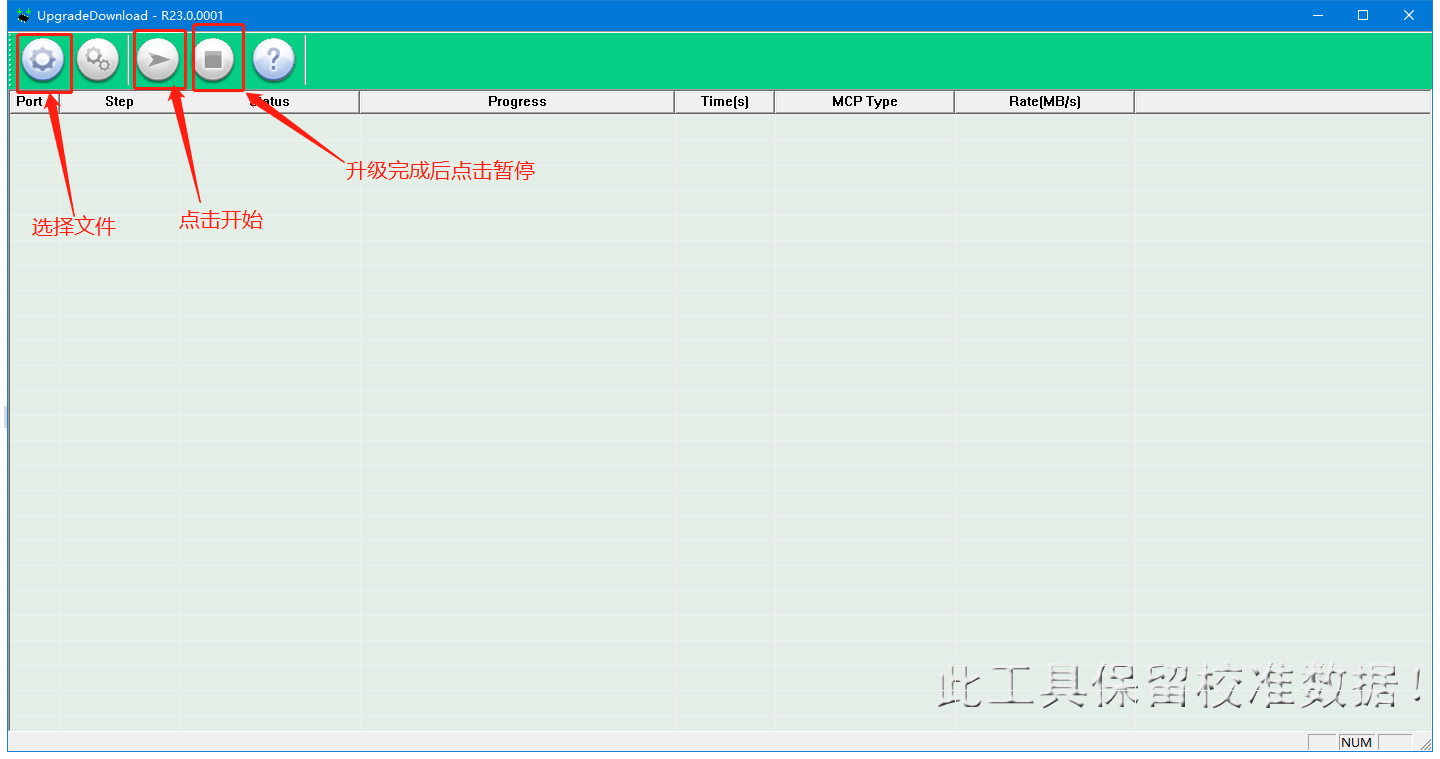

3、打開升級軟件

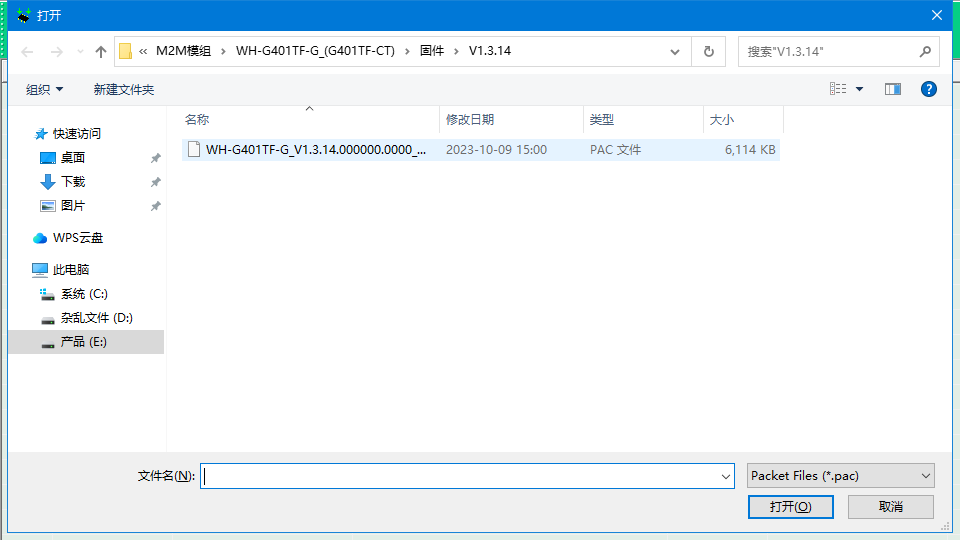

選擇文件后點擊開始

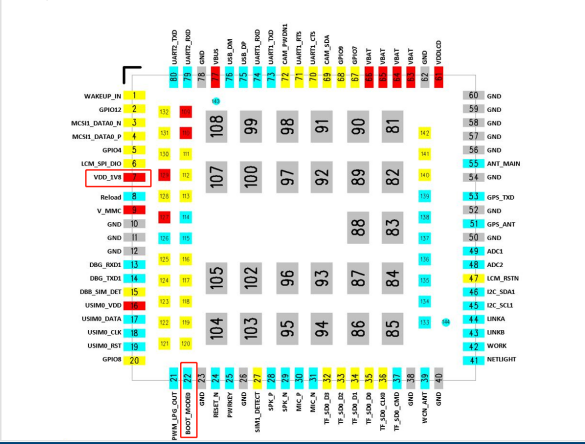

4、操作完成后，用鑷子或其他工具短接WH-LTE-7S1-GN插針模塊上的7和22引腳和地，重啟。

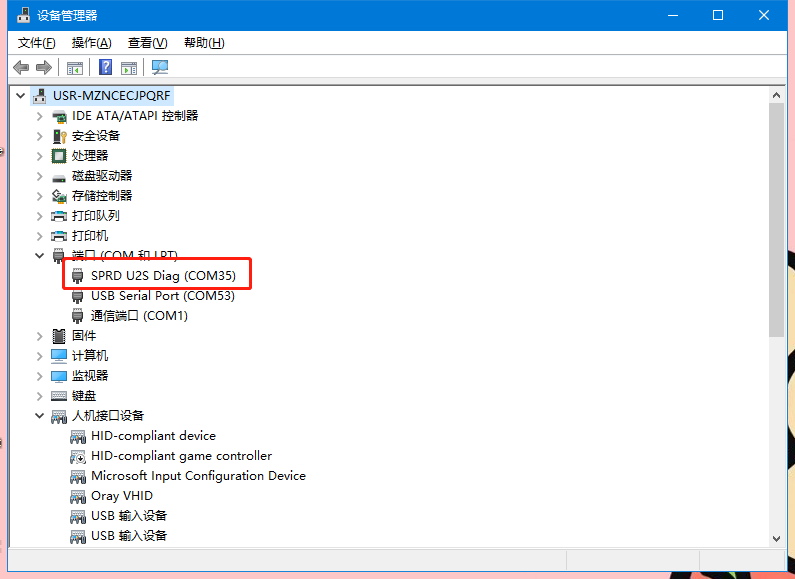

短接后顯示 SPRD U2s Diag

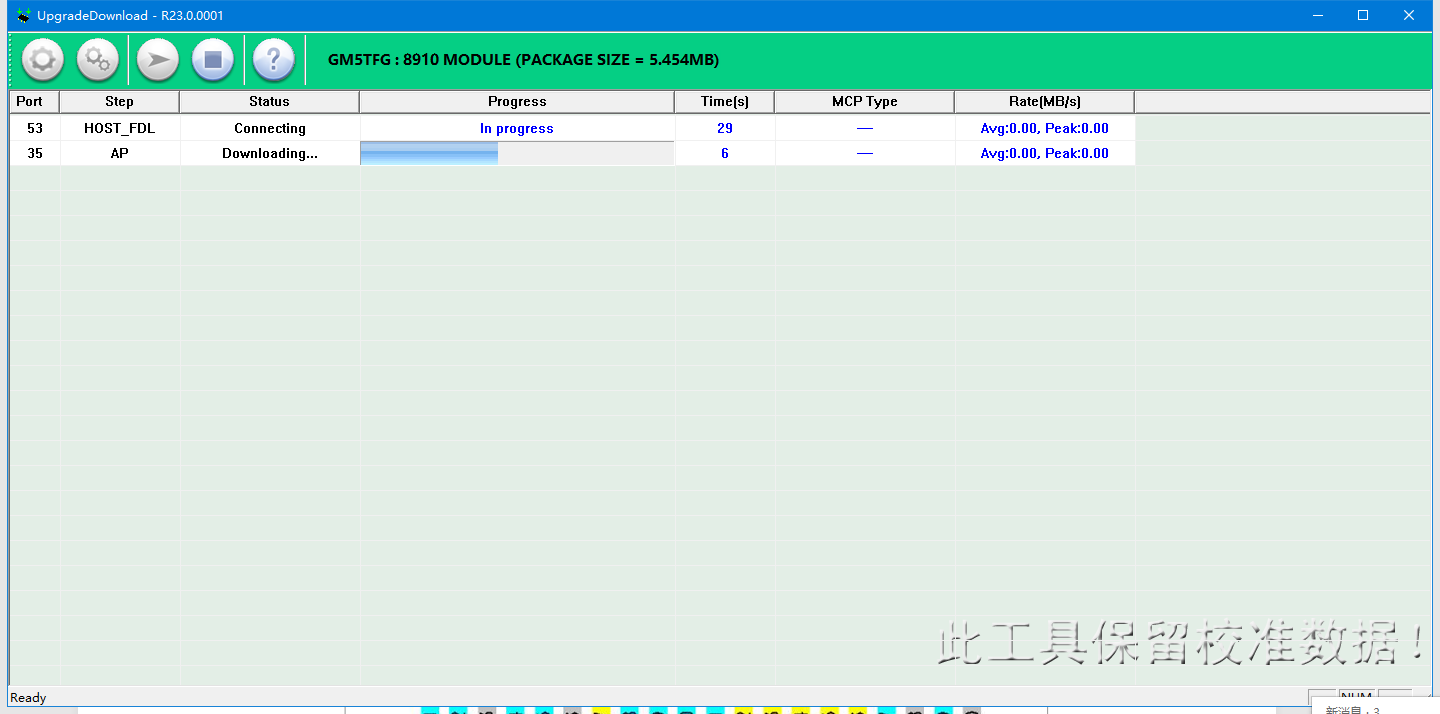

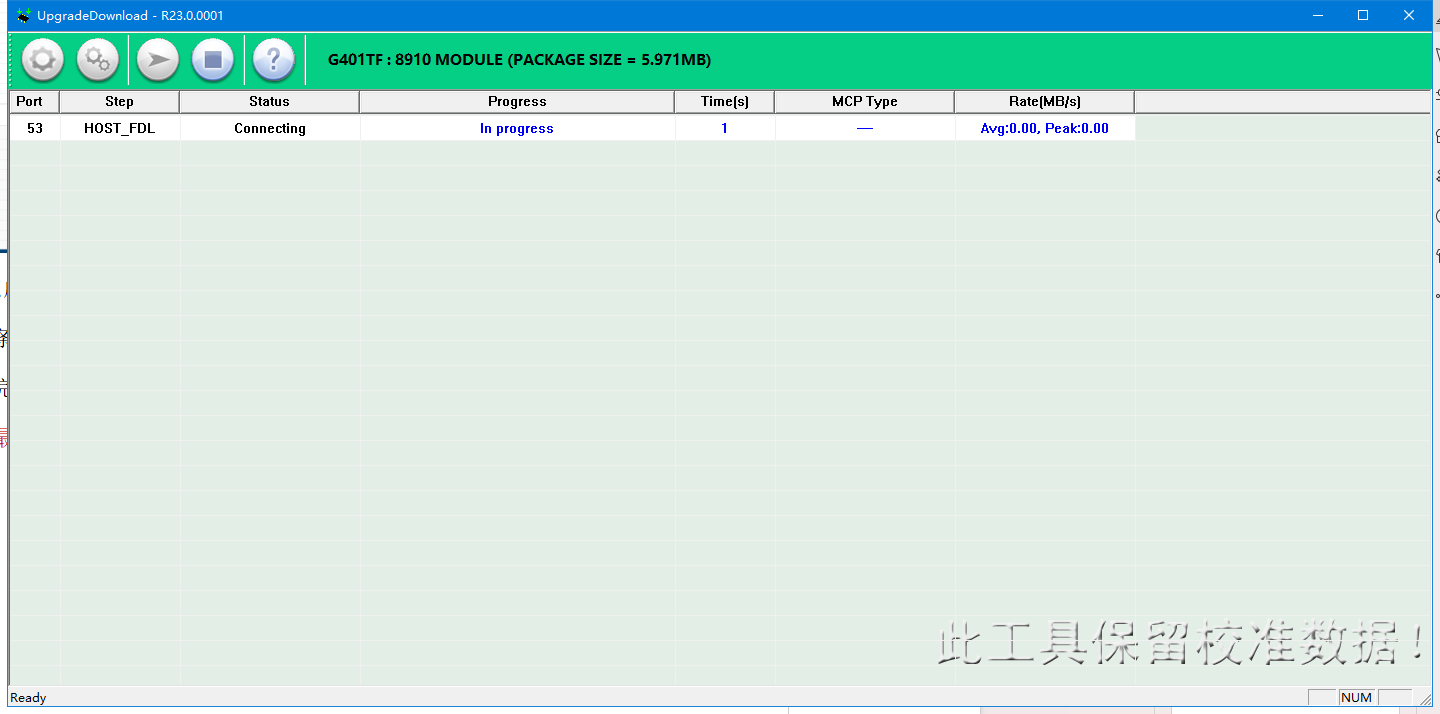

看到進度條走動后，松開短接的引腳即可。

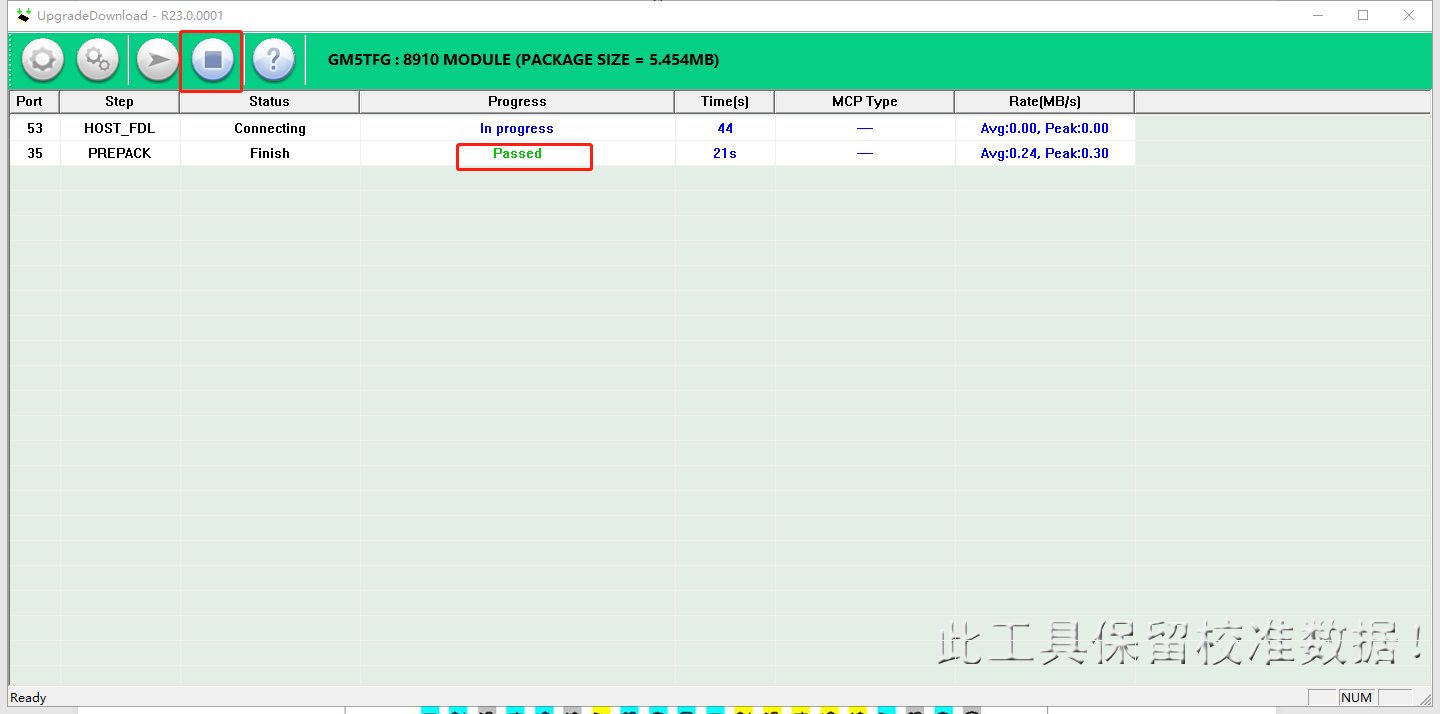

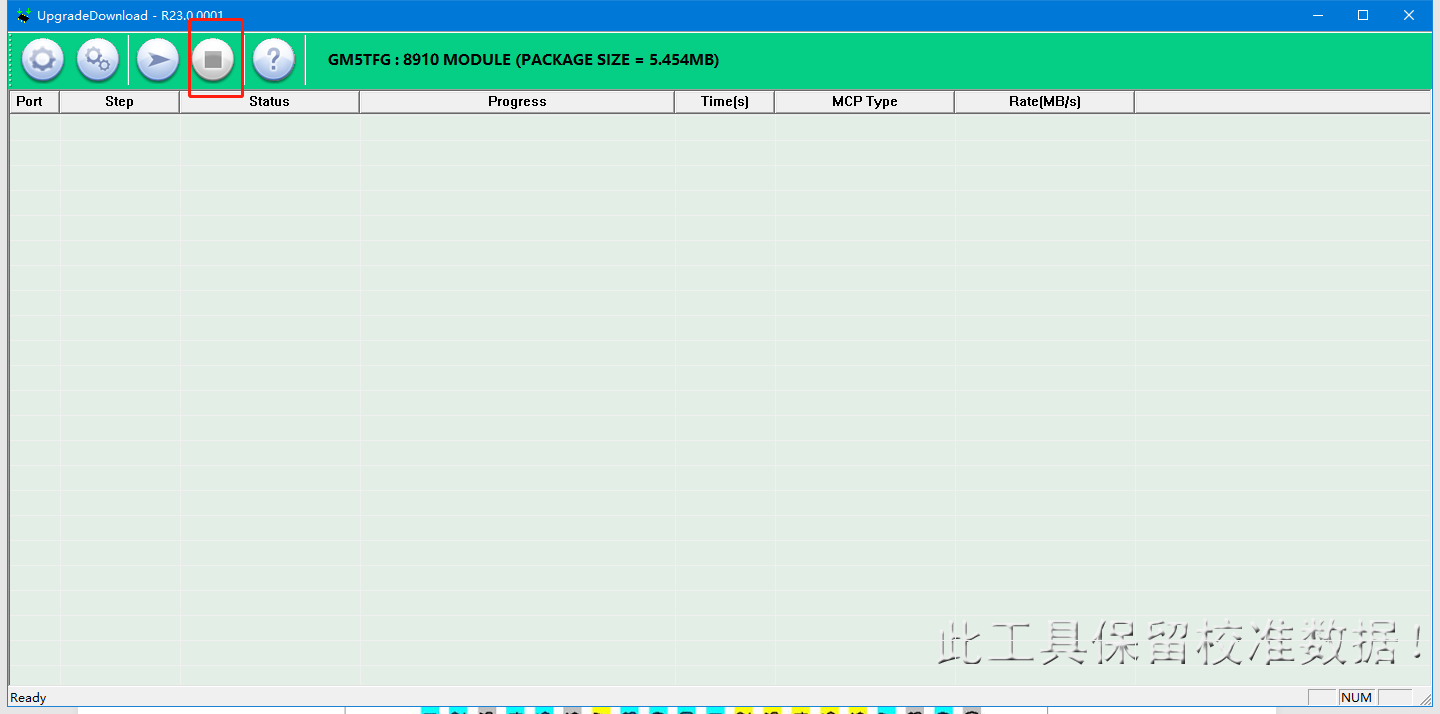

等待升級完成，點擊,關閉軟件。

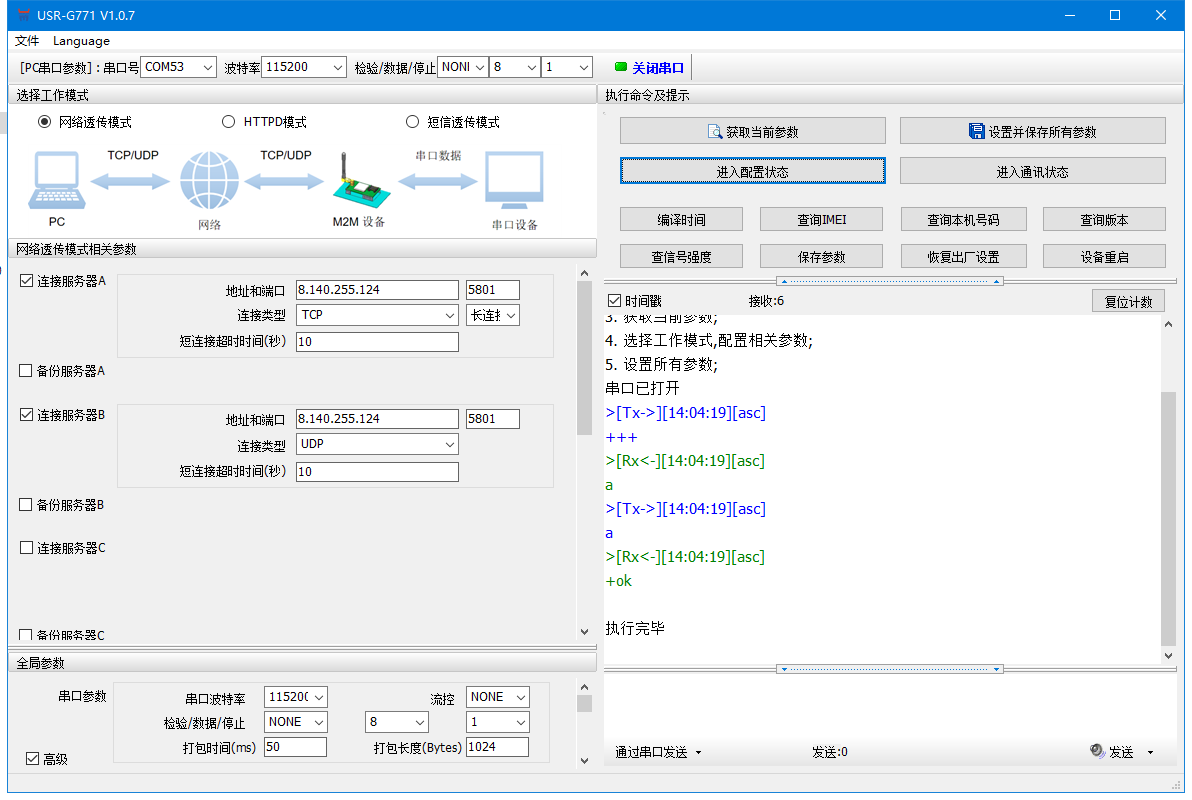

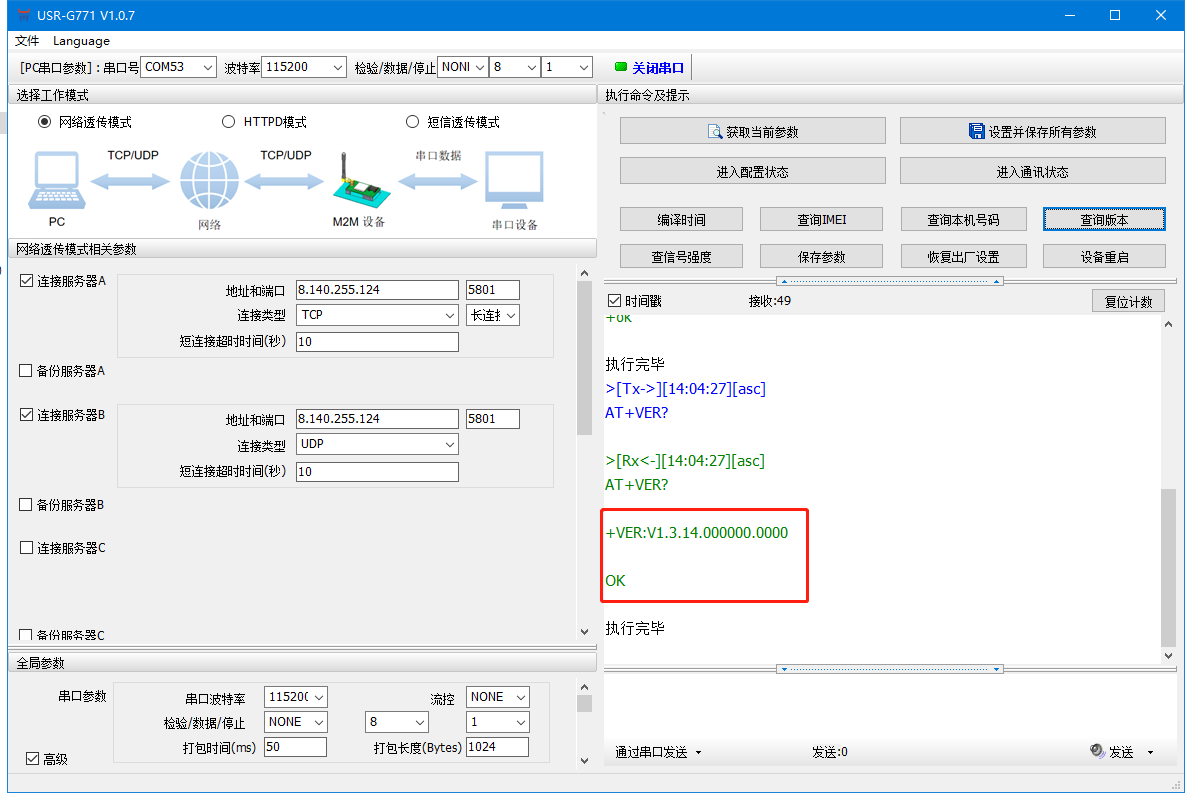

5、用USB轉232接電腦，進入配置，查看升級后的固件版本。

編寫人：王玉雪 編寫日期：2024-09-20

審核人：金志方 審核日期：2024-10-14

訂正版本：V1.0 訂正內容：初稿
