一、資料下載

WH-LTE-7S4 V2官網軟件設計手冊下載鏈接：http://imbacareer.com.cn/Download/560.html

WH-LTE-7S4 V2官網硬件設計手冊下載鏈接：http://imbacareer.com.cn/Download/570.html

WH-LTE-7S4 V2官網設置軟件下載鏈接：http://imbacareer.com.cn/Download/1439.html

二、硬件連接

1、所需物品

WH-LTE-7S4 V2產品1臺

WH-LTE-7SX-EVK 1個

5V/12V電源適配器1個

天線1根

USR-RS232串口線1條

筆記本電腦1臺

2、硬件連接

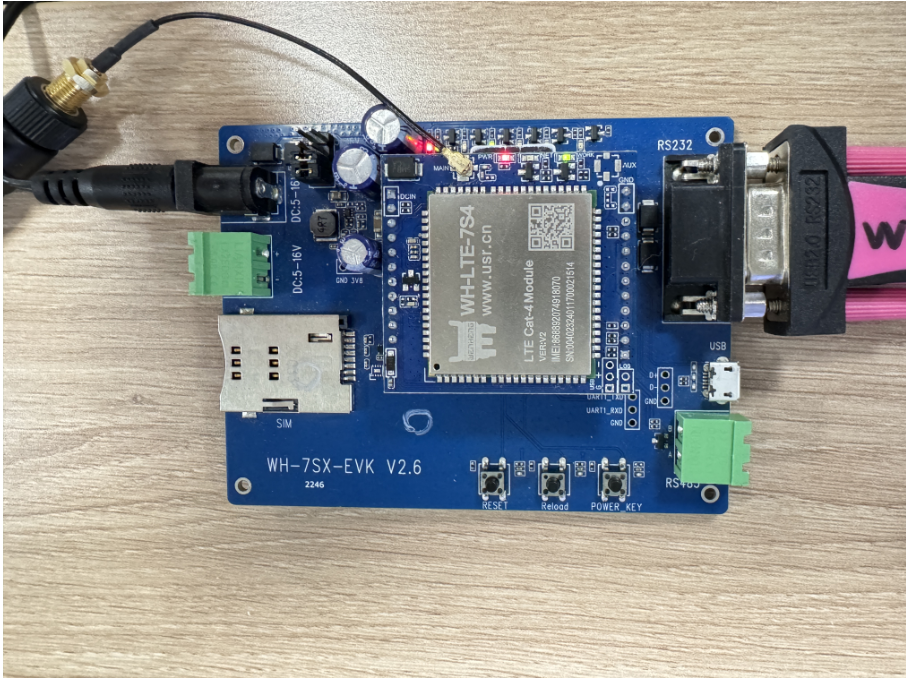

WH-LTE-7S4 V2底板上的USB串口接USB串口線到電腦USB口，然后產品接5V/12V電源適配器上電。上電后power燈常亮，NET燈閃爍，work燈常亮。

EVK硬件連接框圖：

三、產品參數設置

1、功能說明

WH-LTE-7S4 V2 的 V4.0.03.000000.0000及以上版本固件預留了基于 MQTT 模式的遠程網絡 AT 功能，該功能默認不對外宣傳，如有客戶需要，可提供使用說明參考。

2、模塊設置

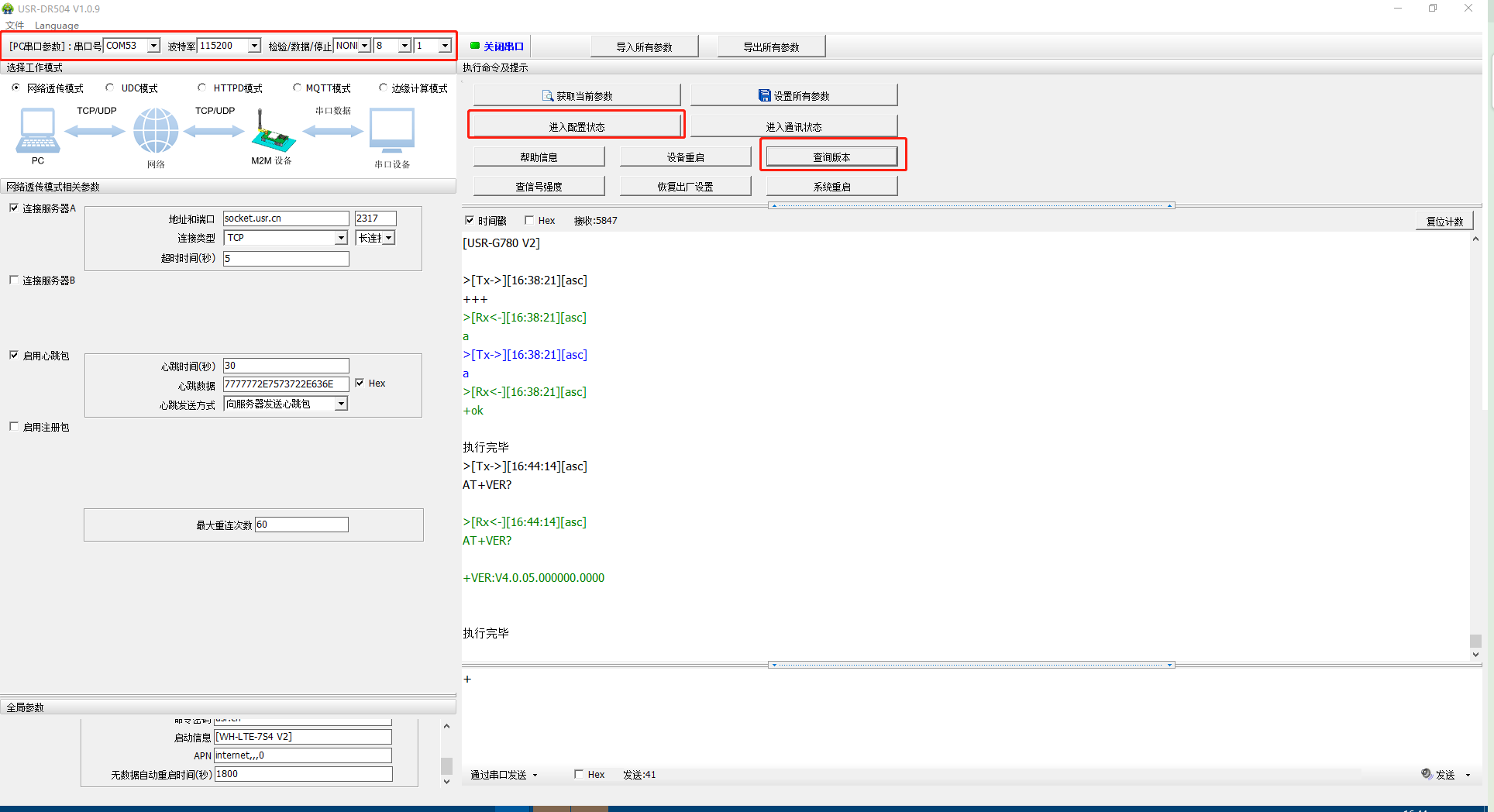

2.1 選擇對應的串口參數，模塊出廠默認115200，NONE,8,1

看到啟動信息后，點擊進入配置狀態---查詢版本---獲取當前參數

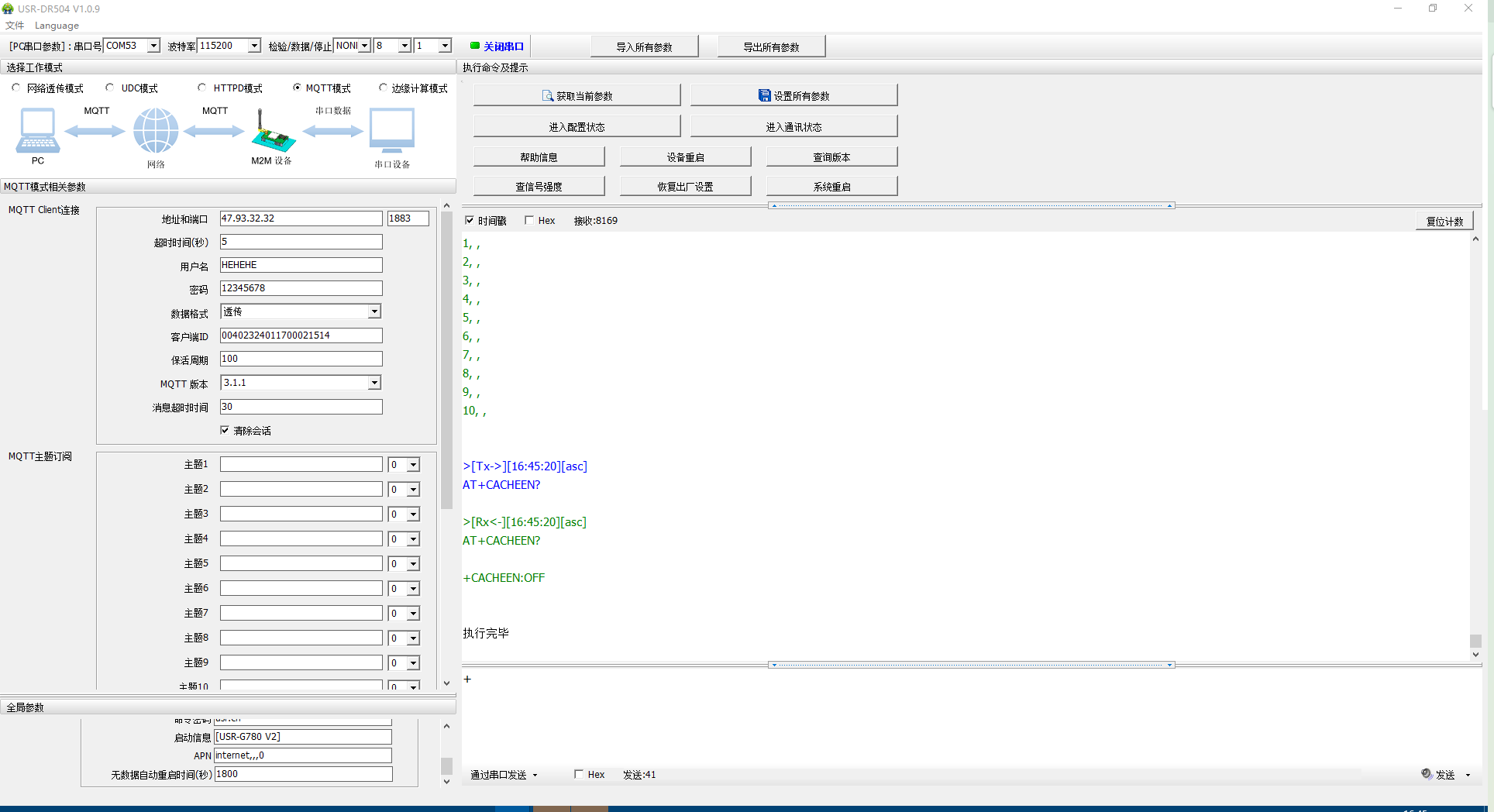

2.2 點擊MQTT模式，配置MQTT相關參數，此處MQTT服務器為公司內部服務器，客戶可填寫自己的MQTT服務器。

注意：客戶端ID不要重復，為防止重復，一般可使用模塊的SN或者IMEI當clientID

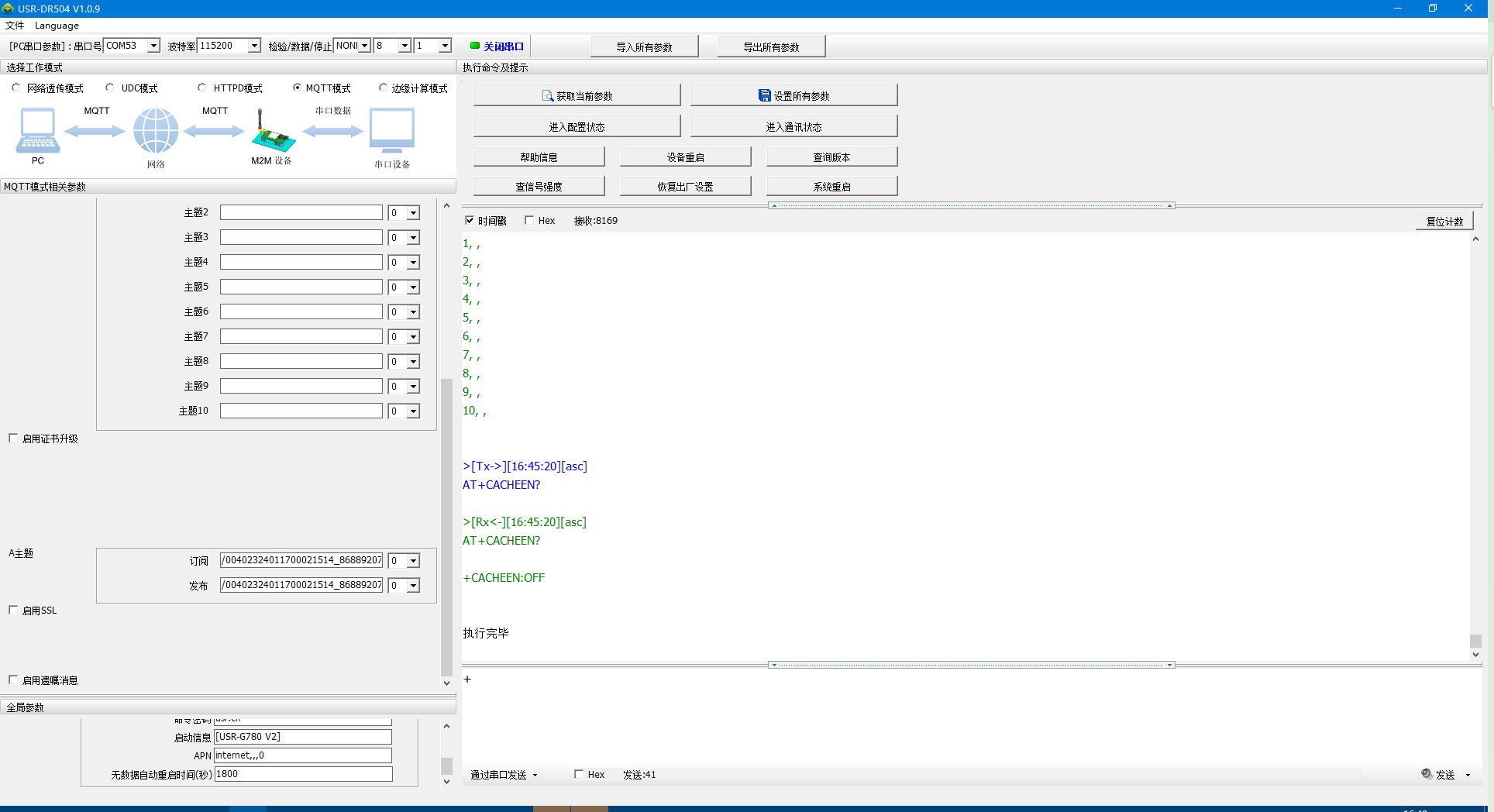

2.3 設置訂閱和發布主題（a主題）

2.3.1訂閱主題格式（DTU 返回 AT 指令響應）：/sn_imei/cmd/up

發布主題（向 DTU 發送 AT 指令）：/sn_imei/cmd/down

在 MQTT 服務器上或者其他 MQTT 客戶端按照如上格式訂閱和發布對應的主題。

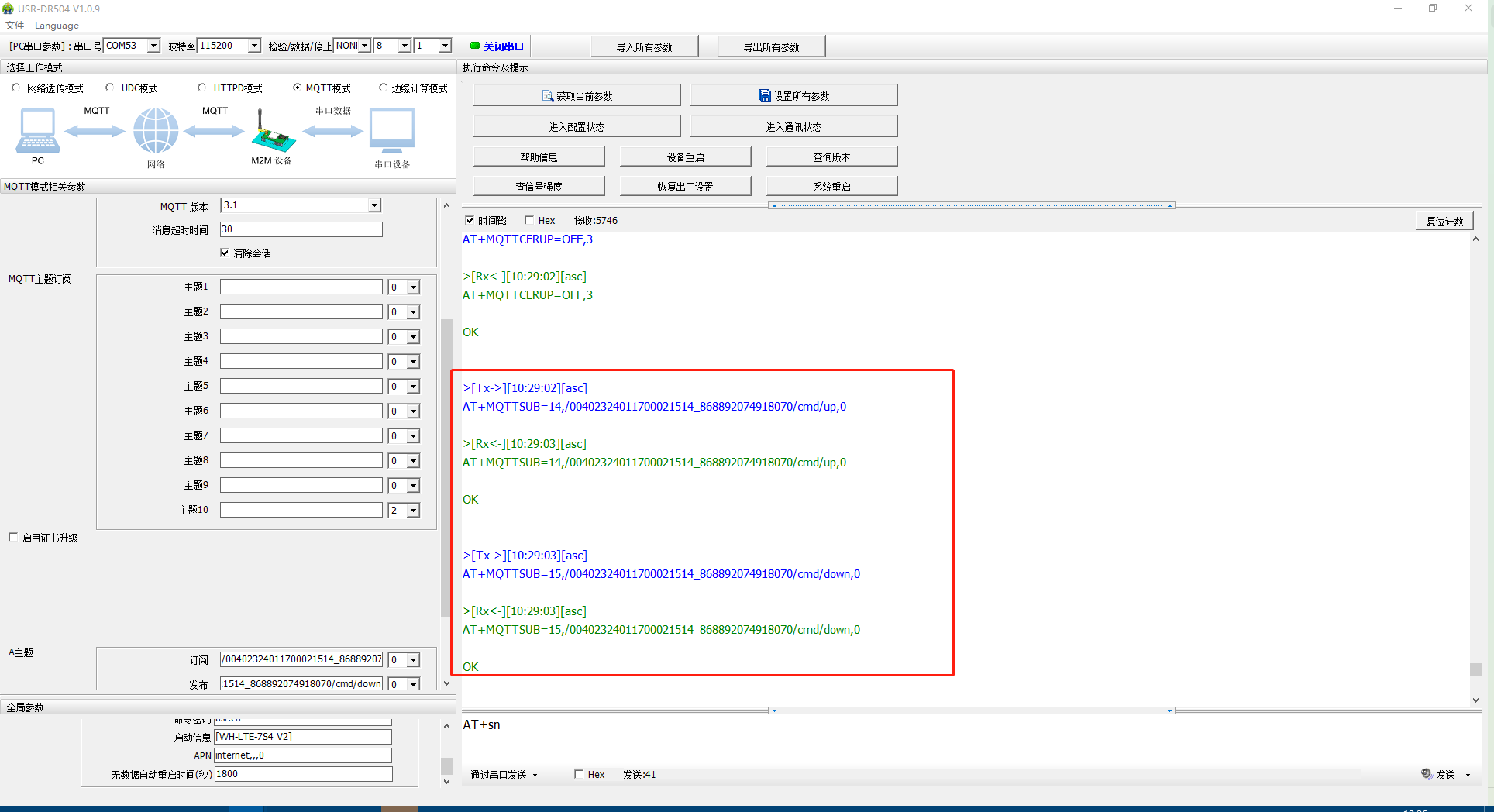

2.3.2 AT指令設置：

訂閱：AT+MQTTSUB=14,/sn_imei/cmd/up

發布：AT+MOTTSUB=15,/sn_imei/cmd/down

注：SN和IMEI分別對應當前模組的SN和IMEI

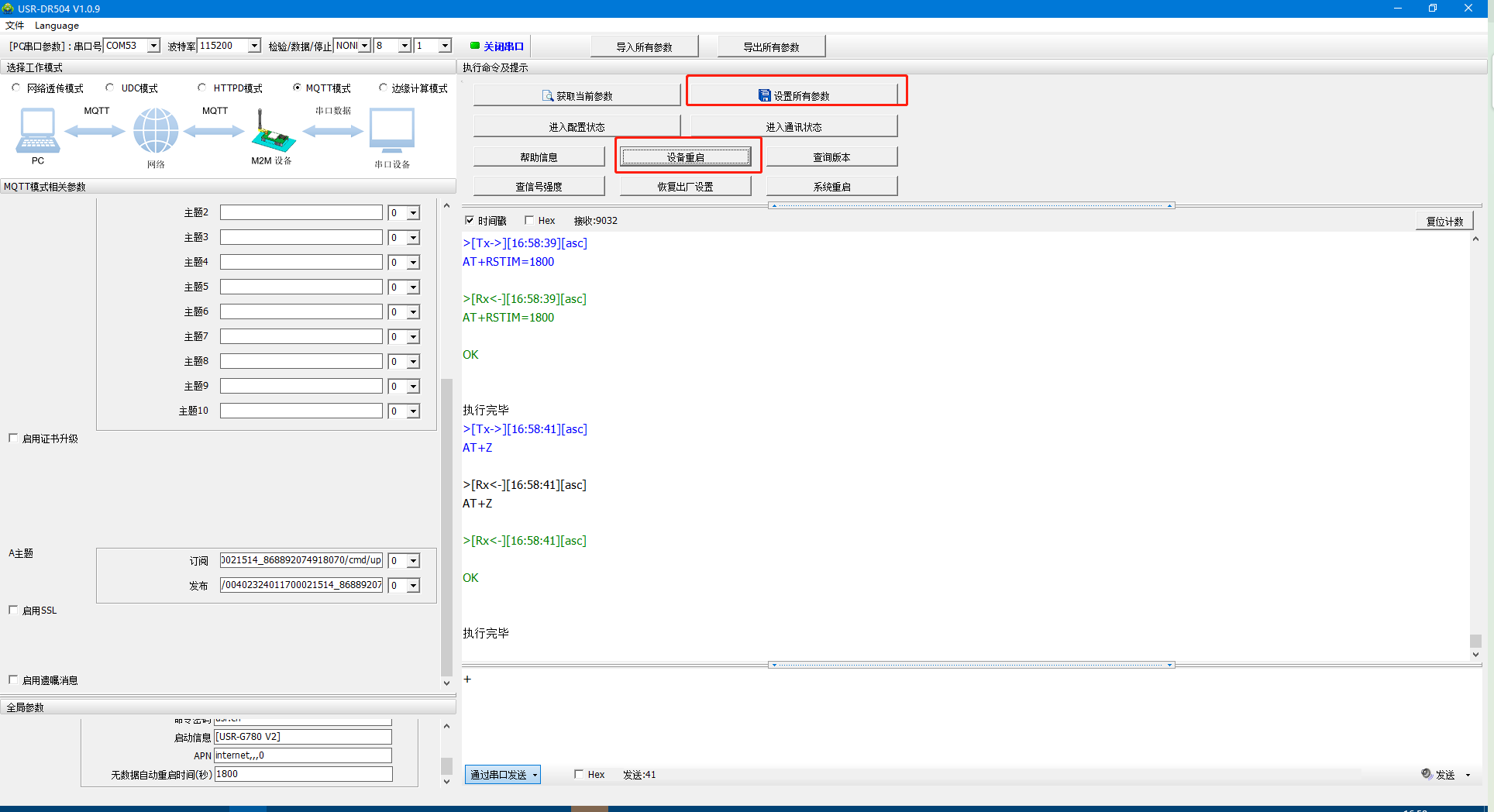

2.4 設置完成后，點擊---設置所有參數--設備重啟

2.5 打開MQTTX軟件

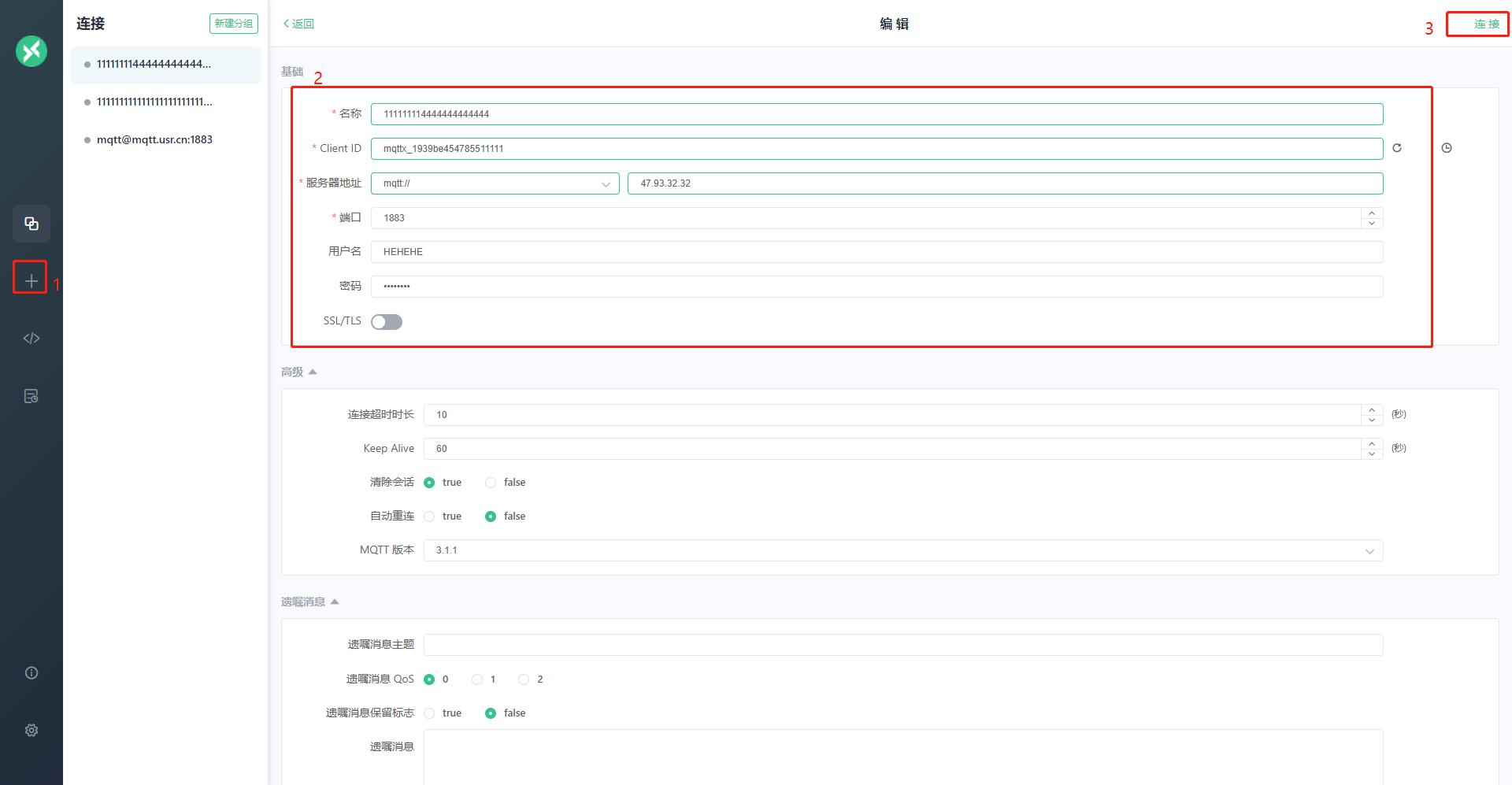

2.5.1 設置參數--點擊連接

注意：clientID也不要重復

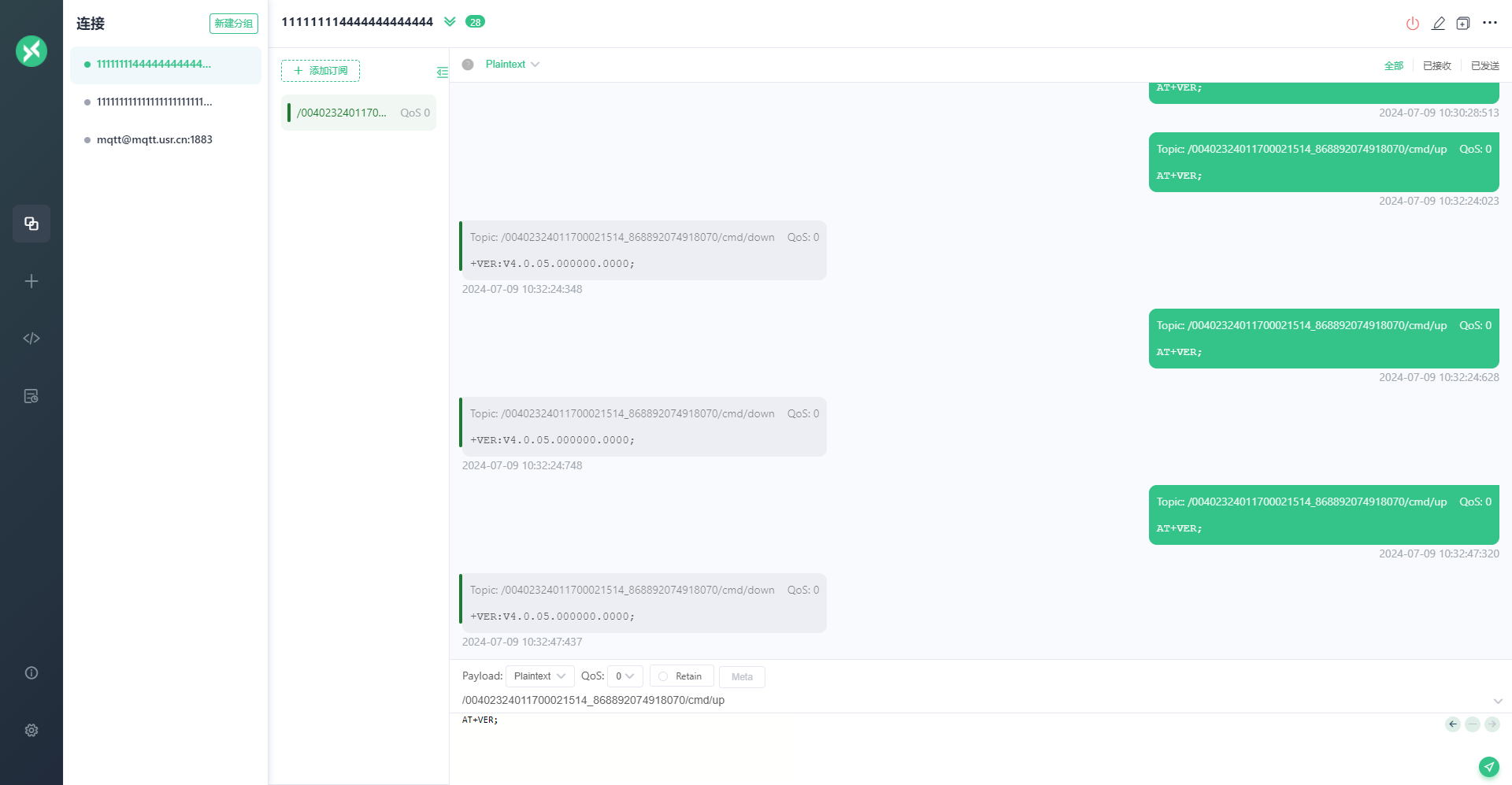

2.6 AT 指令查詢&配置

2.6.1 發送 AT 指令，指令末尾加分號，格式與串口 AT 指令格式一致

編寫人：王玉雪 編寫日期：2024-07-09

審核人：尹叢欣 審核日期：2024-09-06

訂正版本：V1.0 訂正內容：初稿
