一、資料下載

USR-IO424T-EWR 相關官網下載鏈接：http://imbacareer.com.cn/Product/218.html

串口、網絡二合一調試助手下載鏈接：http://imbacareer.com.cn/Download/27.html

虛擬串口軟件下載連接：http://imbacareer.com.cn/Download/31.html

二、硬件連接

1、所需物品

USR-IO424T-EWR-I 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 2 根

路由器 1臺

筆記本電腦 1臺

2、硬件連接

USR-IO424T 的485串口接USB-RS485串口線到電腦USB口，電腦和USR-IO424T-EWR通過網線連接到同一個路由器上，然后產品接12V電源適配器上電。

三、產品參數設置

1、USR-IO424T-EWR參數設置

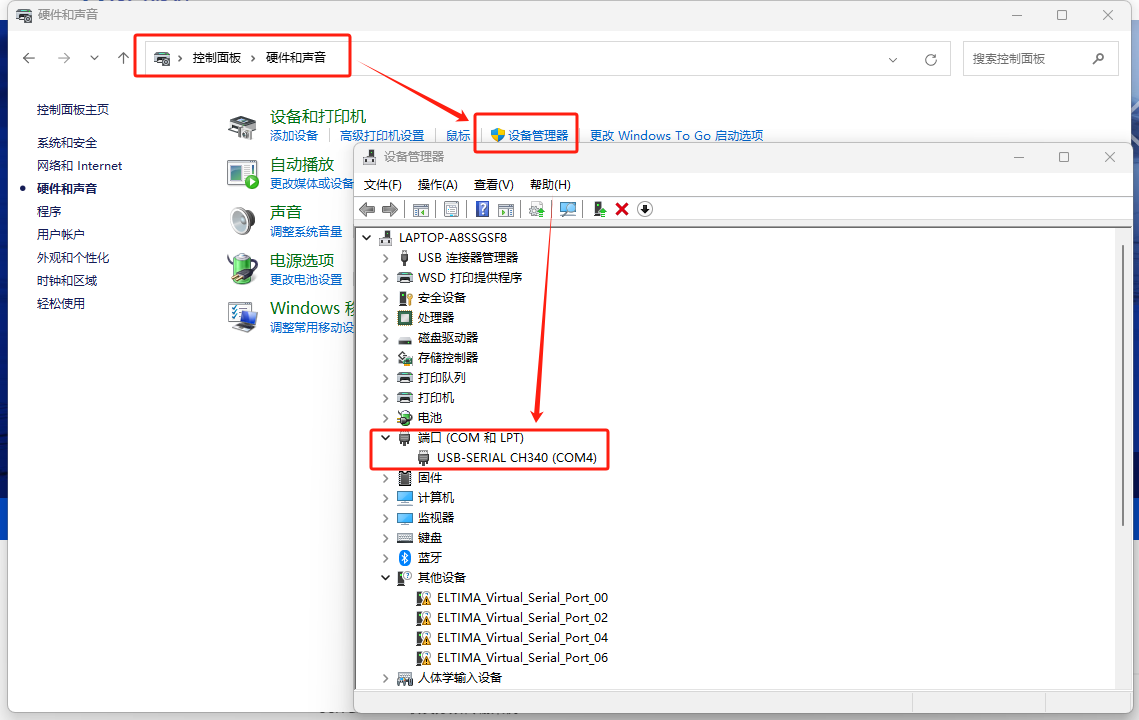

電腦打開控制面板---硬件和聲音---設備管理器---端口（COM和LPT），確認USB轉485轉換器為COM4

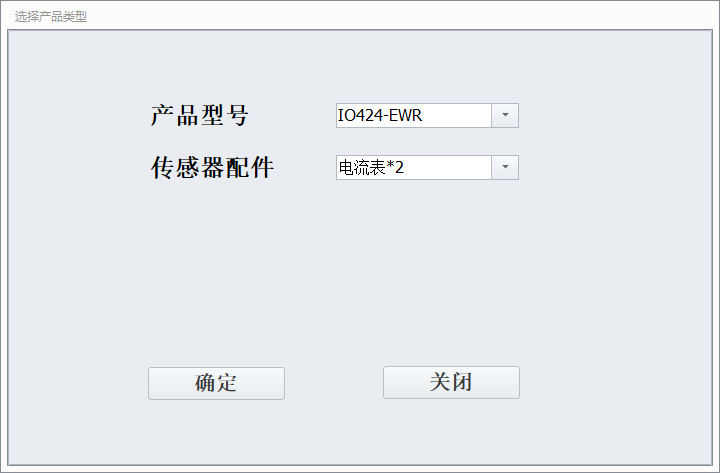

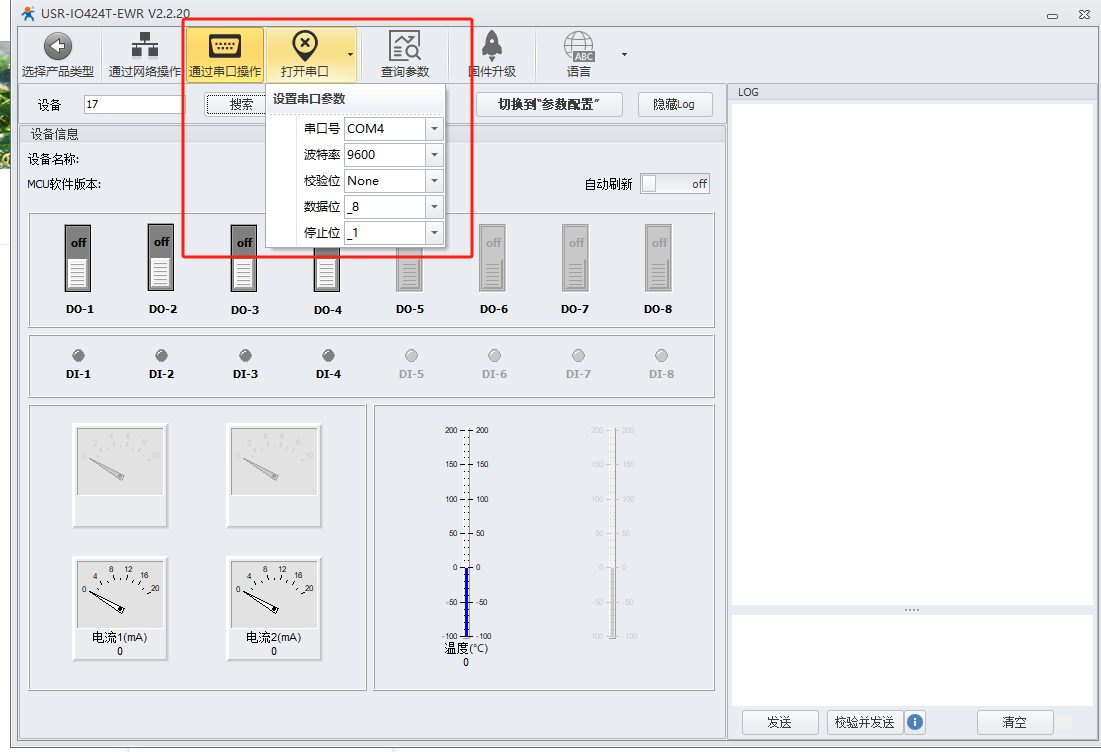

打開USR-IO424T-EWR的上位機軟件，型號選擇USR-IO424T-EWR，電流表

通過串口操作，串口參數選擇COM4、9600、NONE、8、1，打開串口

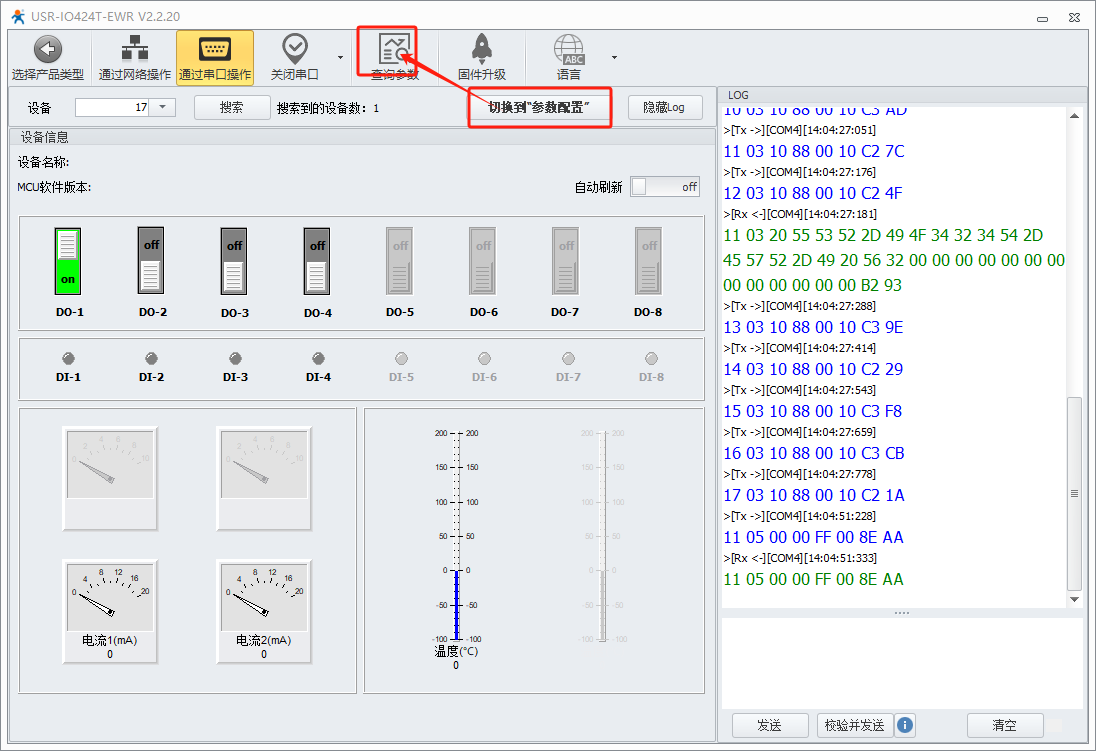

搜索設備，搜到設備后選中設備，控制繼電器測試通訊是否正常

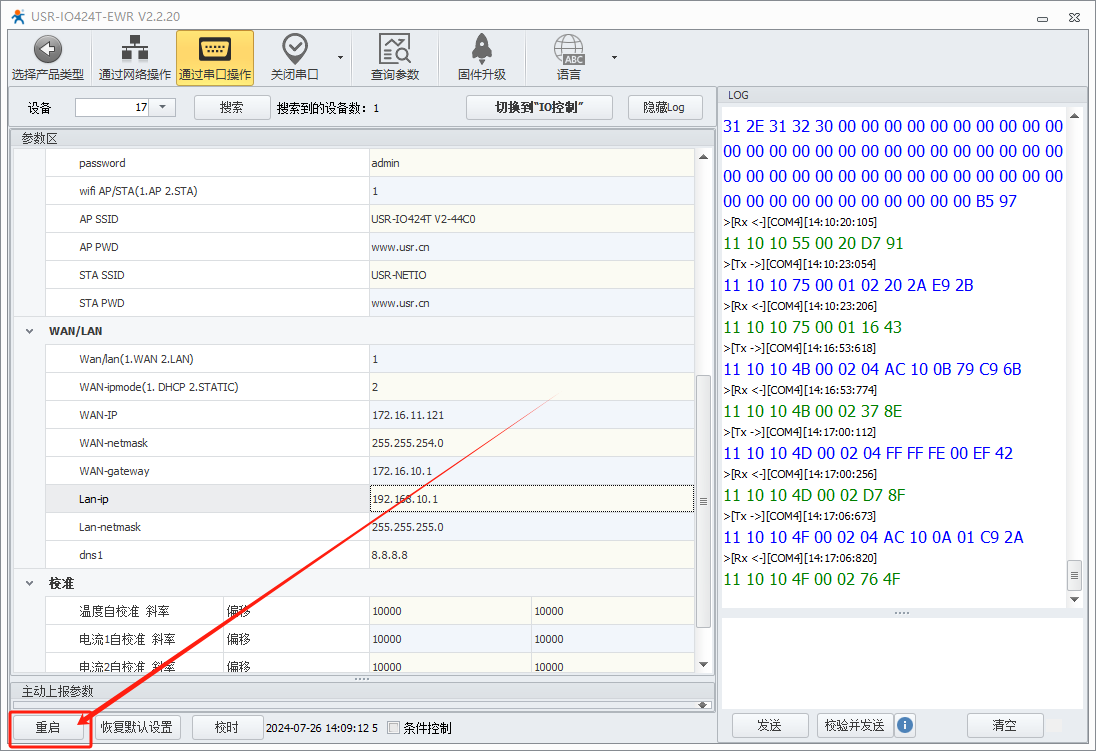

點擊切換到參數配置，然后點擊查詢參數

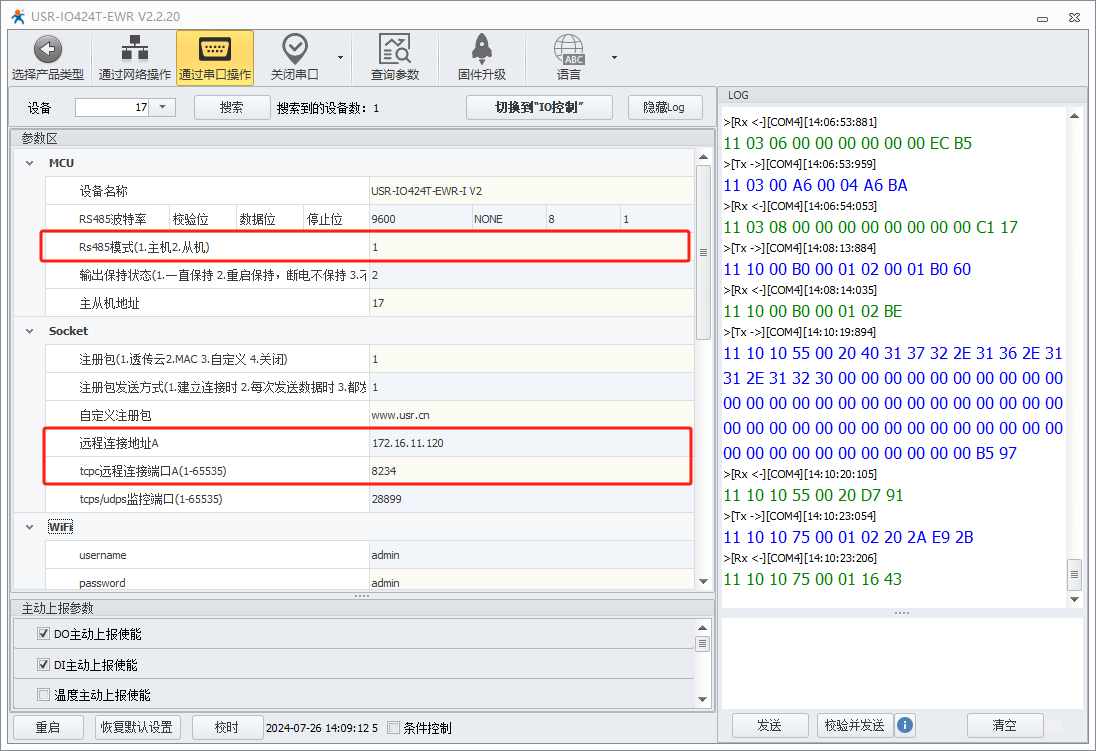

修改RS485模式為主機模式，只有在主機模式下才能獲取485端口下從機數據

遠程服務器地址設置為172.16.11.120（路由器分配給電腦的IP，電腦上網絡調試助手做TCP server，424T做TCP client）,遠程端口號設置為8234

WIFI 參數保持出廠默認的AP模式

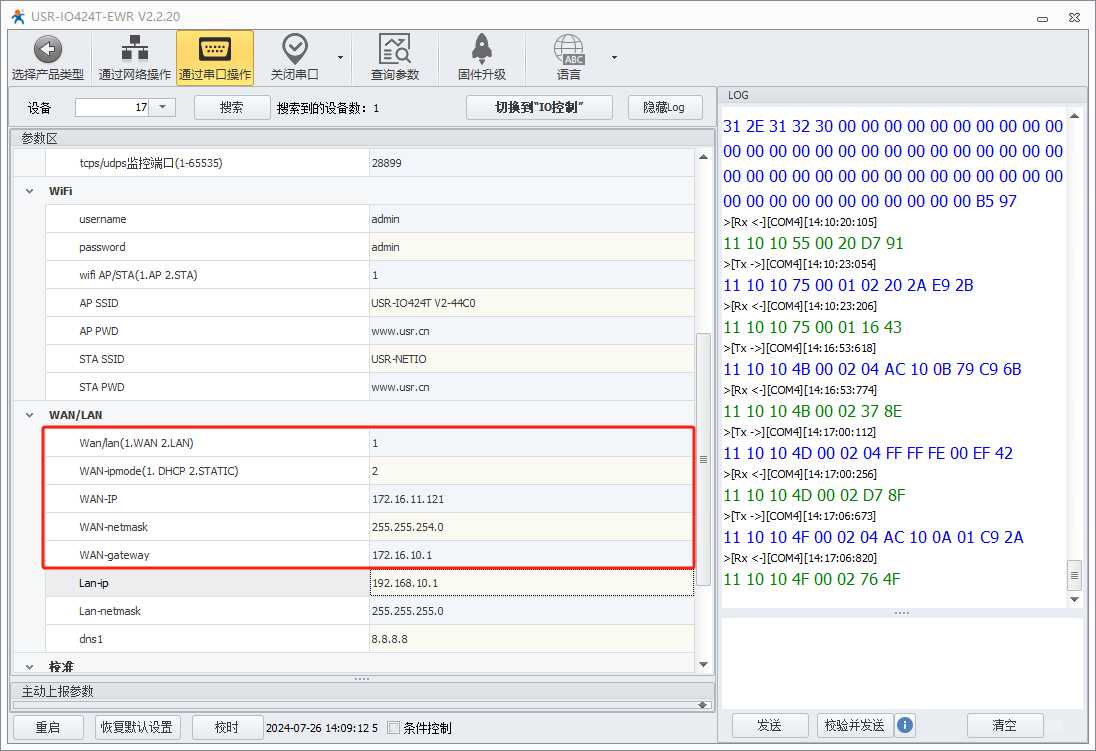

網口設置為1.WAN口，2.STATIC靜態IP，填入路由器給設備分配的IP信息以及網關和子網掩碼

WAN IP：172.16.11.121

子網掩碼：255.255.254.0

網關：172.16.10.1

注意WAN、LAN參數不要沖突，WAN和STA模式不要同時設置。

點擊右下角重啟設備保存參數

2、網絡調試助手參數設置

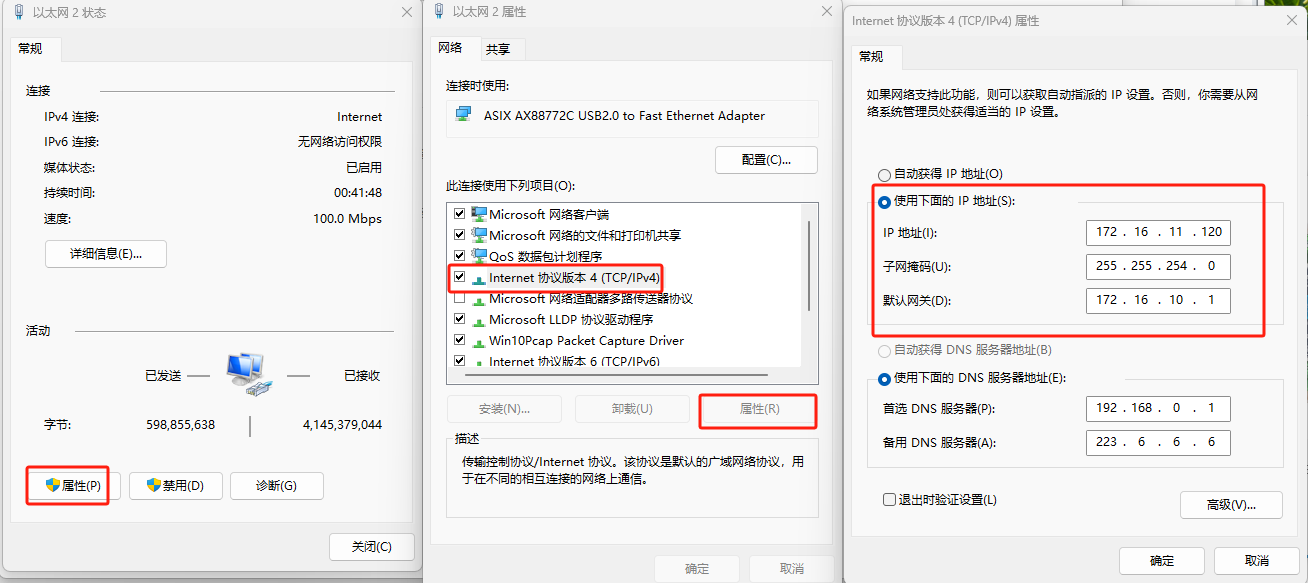

控制面板---網絡和internet，設置電腦的IP為172.16.11.120

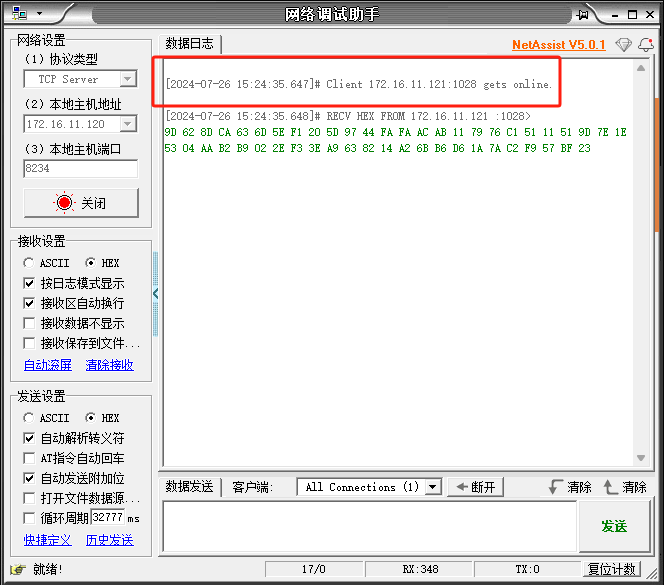

打開一個網絡調試助手，做TCP server，端口號設置為8234，點擊監聽，監聽到TCP Client設備接入。TCP連接已建立，

四、功能調試

1、功能調試

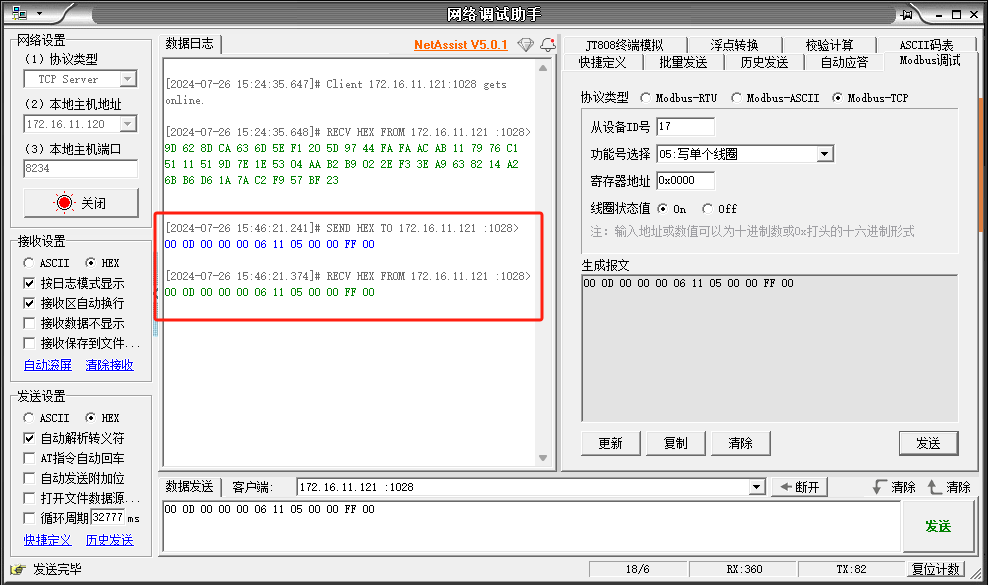

打開網絡調試助手的modbus 調試器，下發modbus TCP 指令控制424TDO動作

打開一個串口調試助手，發送modbus RTU指令，網絡調試助手收到modbus TCP報文，網絡調試助手發送modbus TCP指令，串口調試助手收到modbus rtu報文。

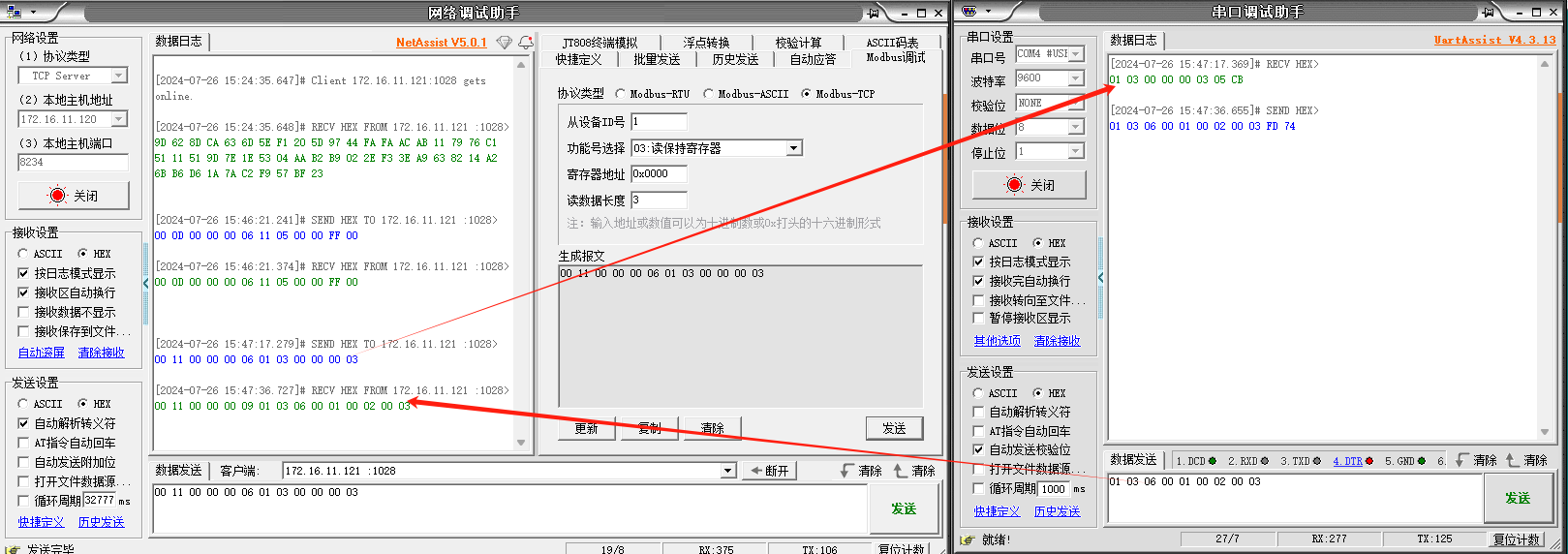

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-07-26

審核人：尹叢欣 審核日期：2024-07-31

訂正版本：V1.0 訂正內容：初稿
