USR-G771有人云采集報警聯動控制USR-IO34-CAT1 DO1示例

一、資料下載

USR-G771官網資料下載鏈接：http://imbacareer.com.cn/Product/296.html

USR-IO34-CAT1官網資料下載鏈接：http://imbacareer.com.cn/Download/1086.html

USR-IO34 接線工藝說明書V1.0.0：http://imbacareer.com.cn/Download/892.html

USR-G771 設置軟件下載鏈接：http://imbacareer.com.cn/Download/826.html

USR-IO34-CAT1 設置軟件下載鏈接：http://imbacareer.com.cn/Download/1364.html

MODBUS SLAVE軟件可以百度下載

如果有實際MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。

如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。

二、硬件連接

1、所需物品

USR-G771 產品 1個

USR-IO34-CAT1 產品1個

12V電源適配器 1個

12V電源適配器（端子輸出） 1個

USB-RS485串口線 2條

筆記本電腦 1臺

2、硬件連接

USR-G771 的485串口接USB-RS485串口線到電腦USB口，接好4G天線，然后產品接12V電源適配器上電。

USR-IO34-CAT1 的485串口接USB-RS485串口線到電腦USB口，接好4G天線，然后產品接12V電源適配器上電。

3、查看端口號

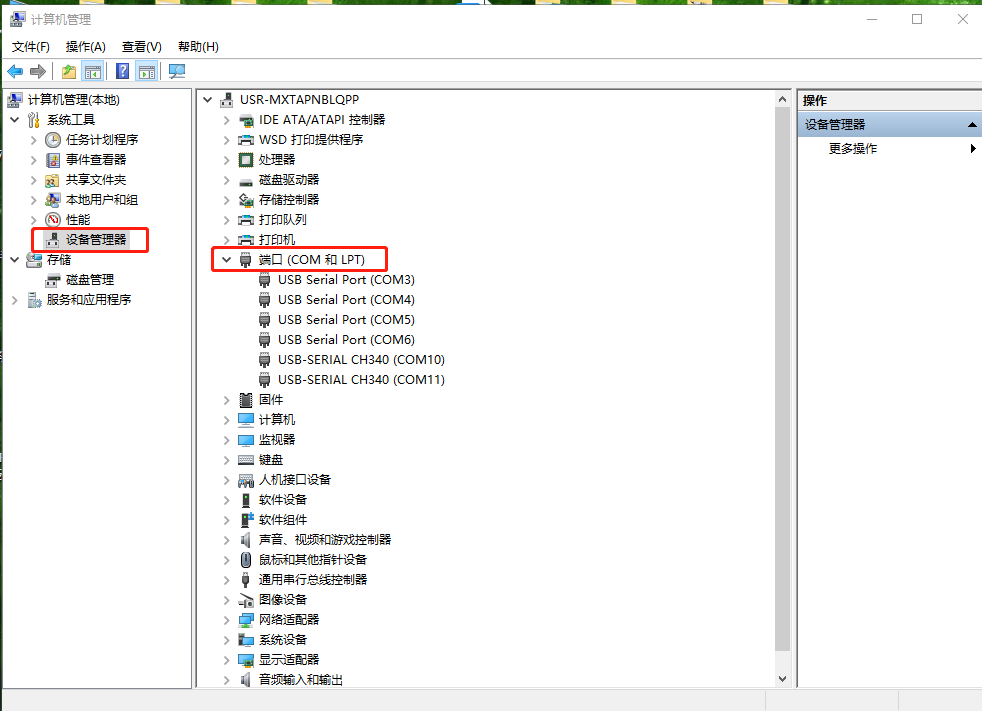

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G771的USB-RS485串口線COM口號，COM11。查看接USR-IO34-CAT1的USB-RS485串口線COM口號，COM10。

三、有人云參數設置

1、登錄有人云賬號

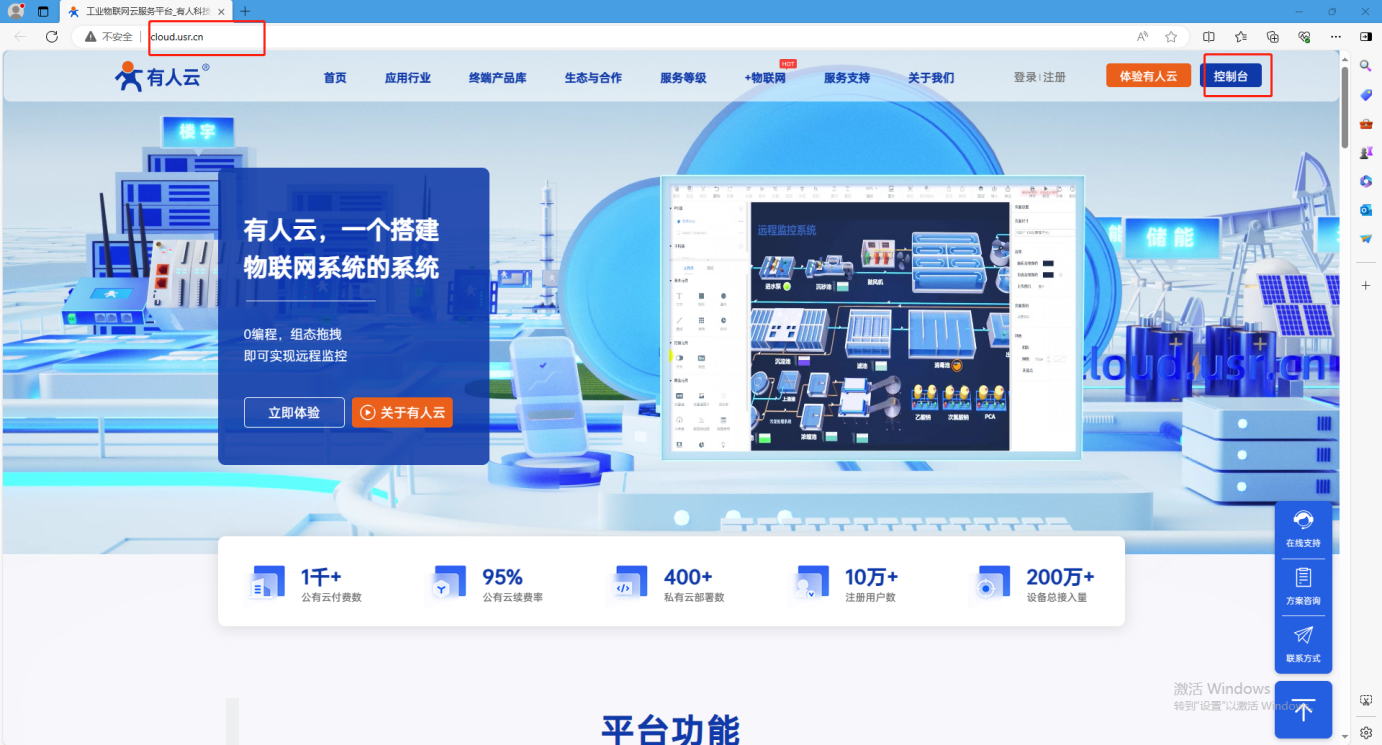

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-G771設備

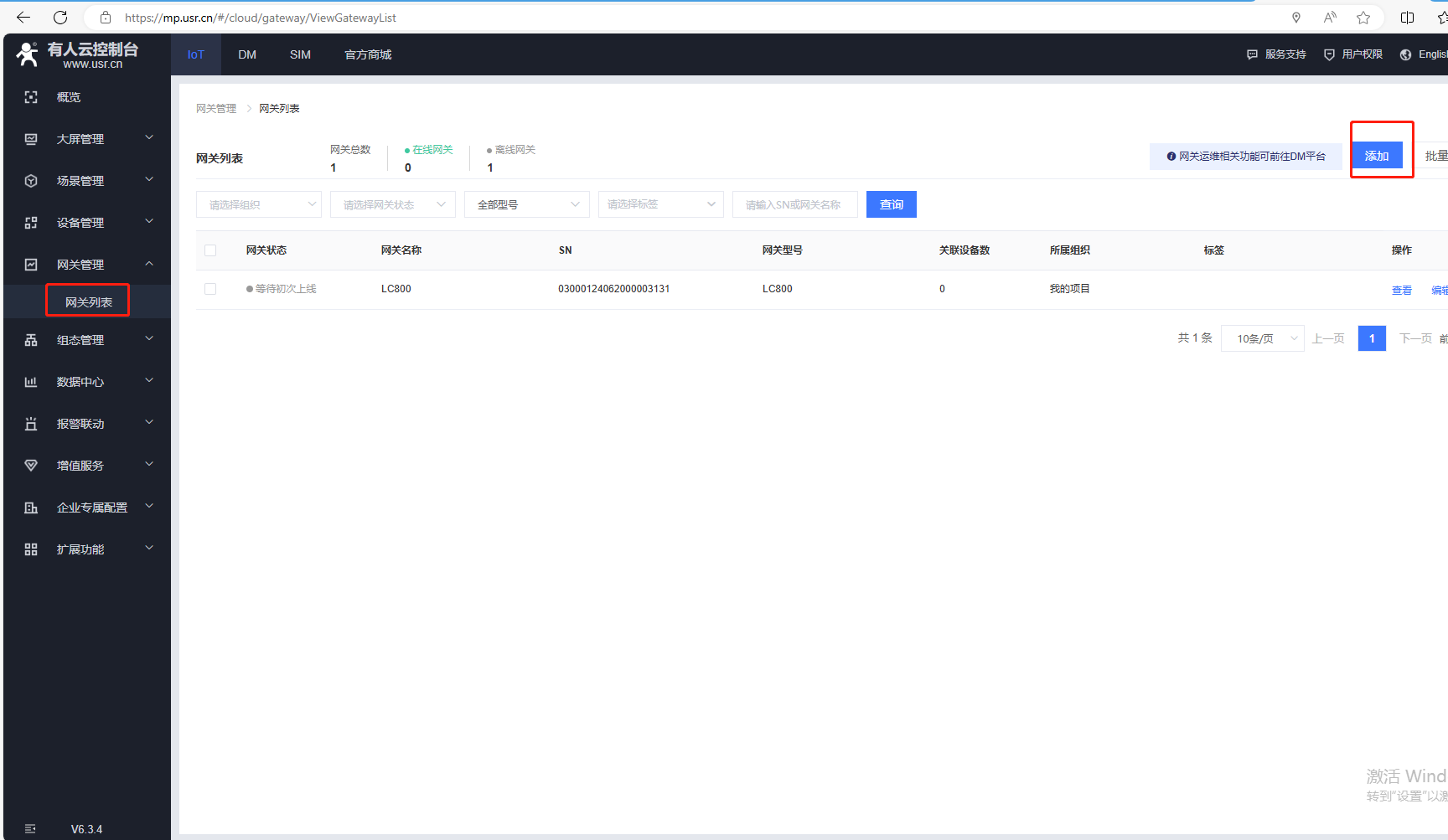

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

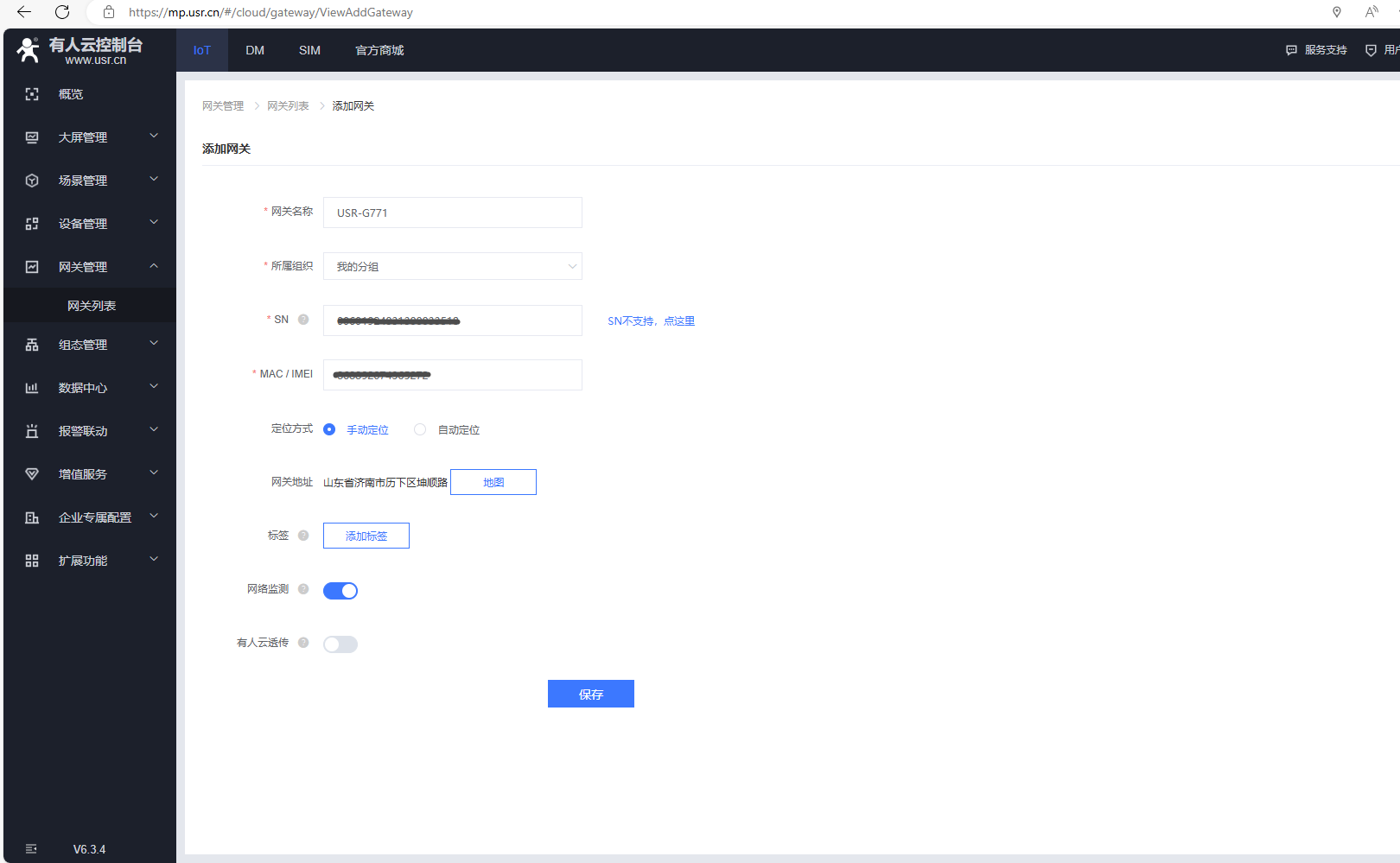

（2）USR-G771查看產品反面標簽，使用SN和IMEI在有人云上添加設備，用云端輪詢時有人云透?jìng)餍枰P(guān)閉，最后點擊保存。

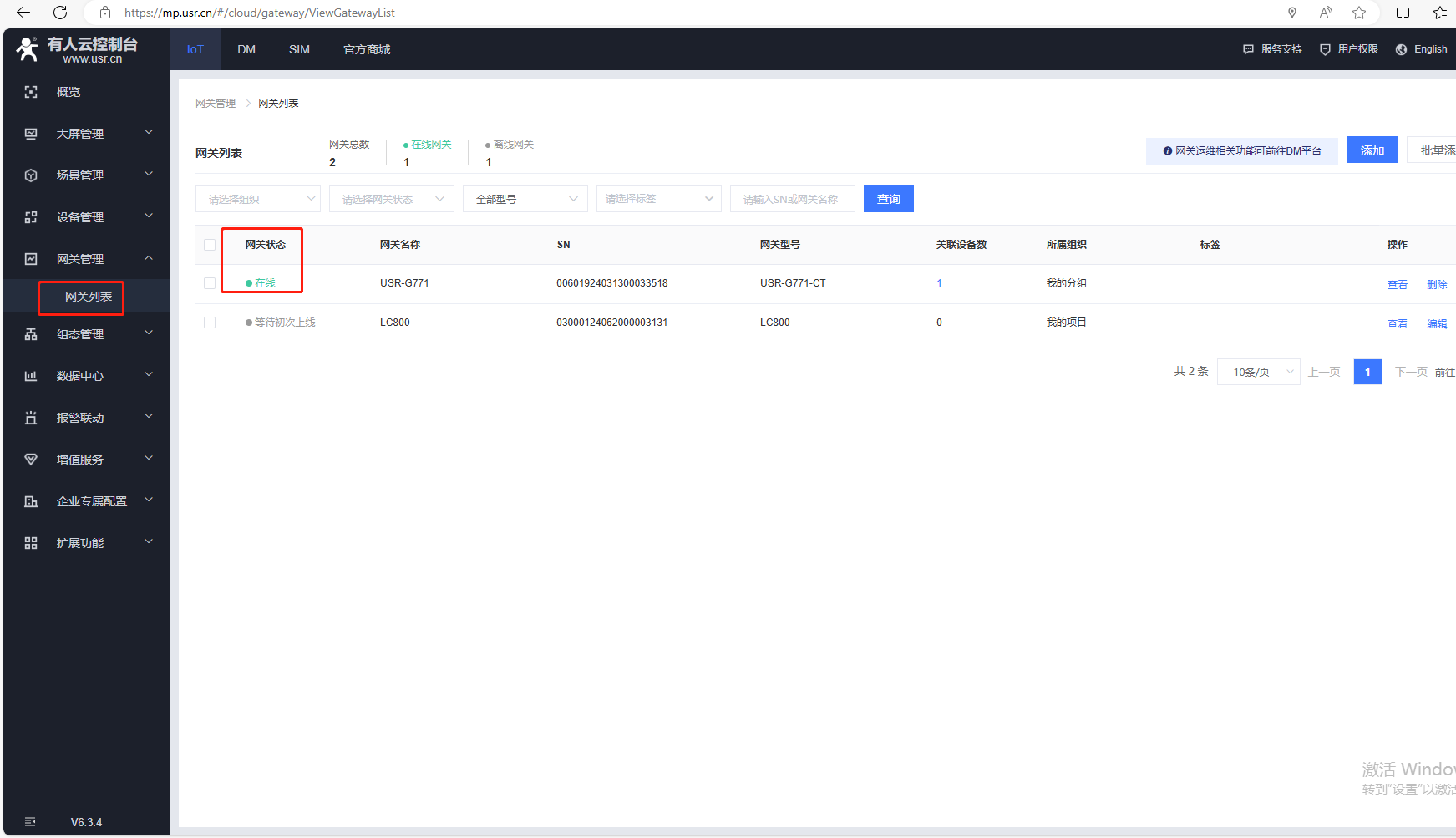

（3）添加完成，返回網關列表，USR-G771支持我們內置SIM卡，聯網正常后，網絡狀態在線。也可以單獨插外置卡（可以上網的物聯卡、手機卡）

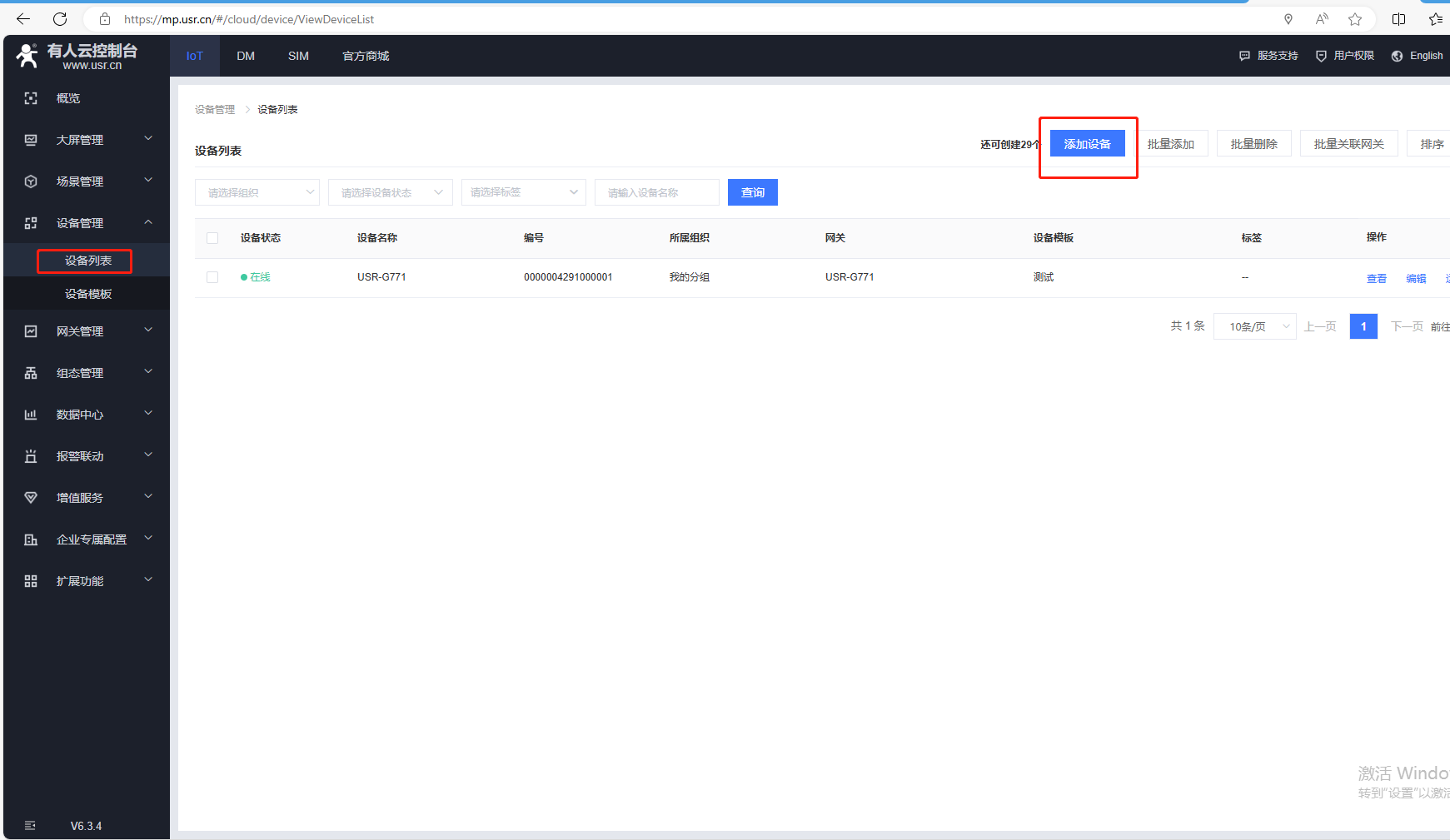

（4）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

（5）添加模板，輸入設備名稱，點擊選擇模板。

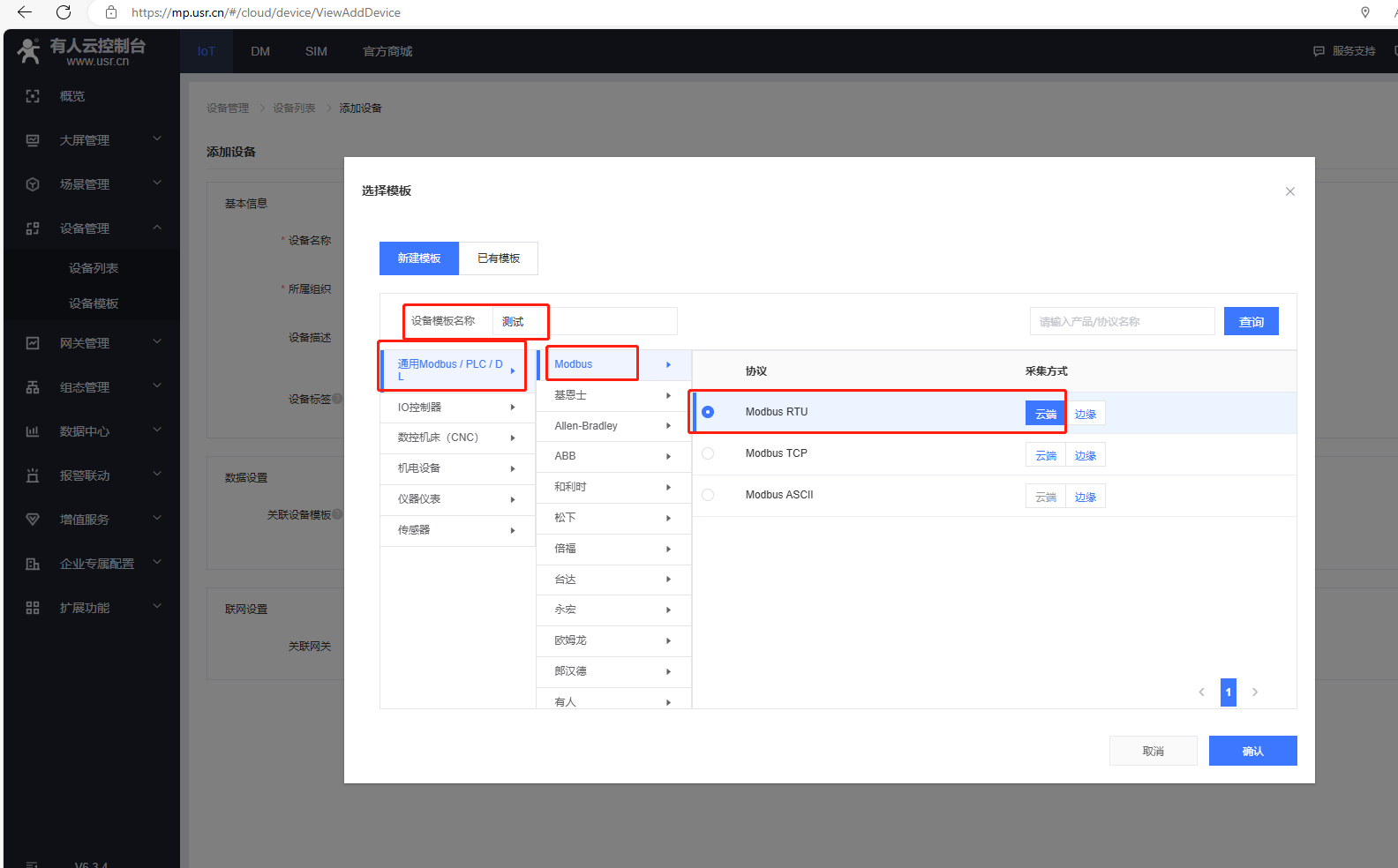

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

（6）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

聯網設置，關聯網關選擇自身設備，USR-G771，最后點擊保存。

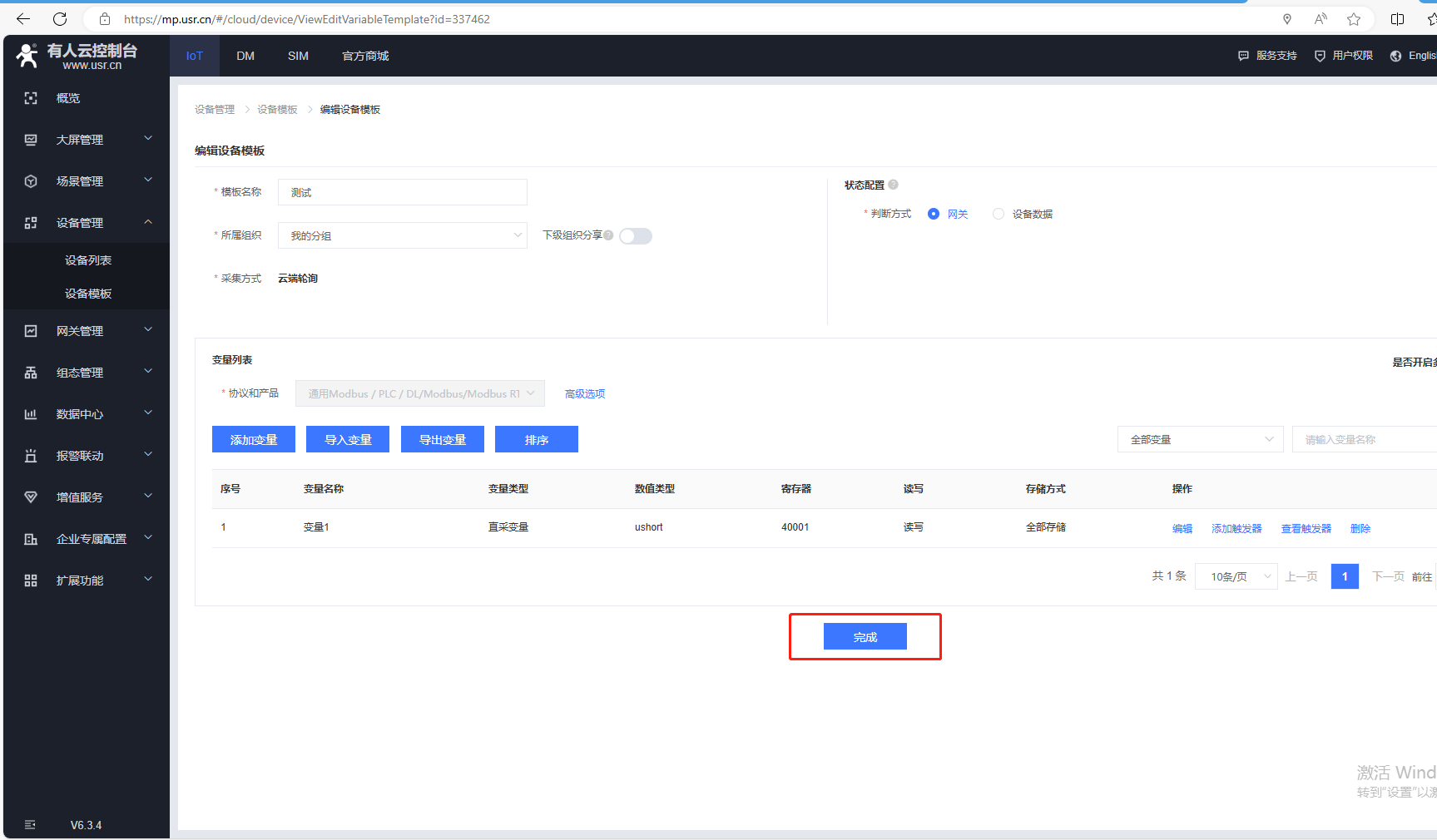

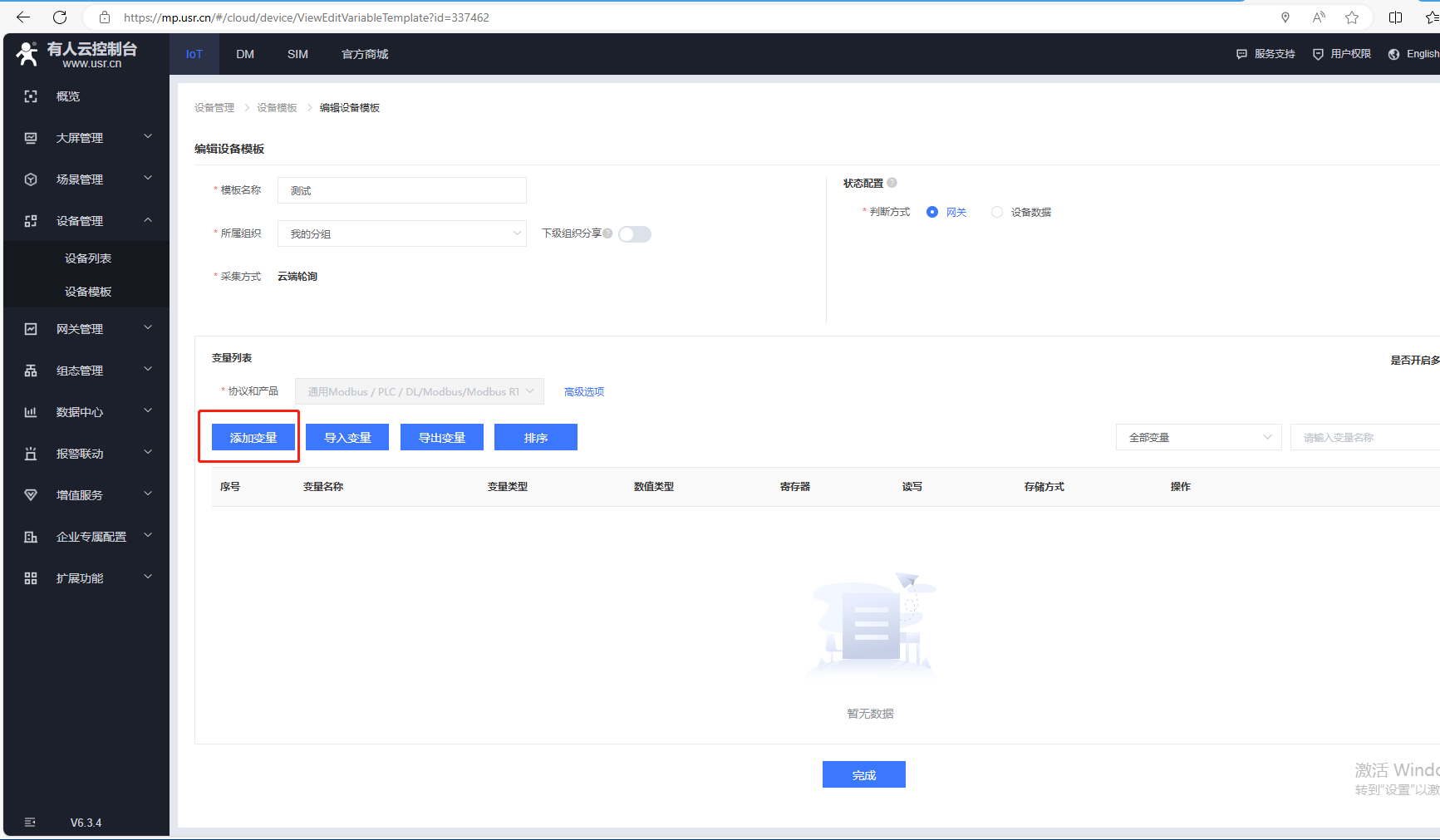

（7）添加變量，點擊設備管理，點擊設備模板，點擊編輯。點擊添加變量。

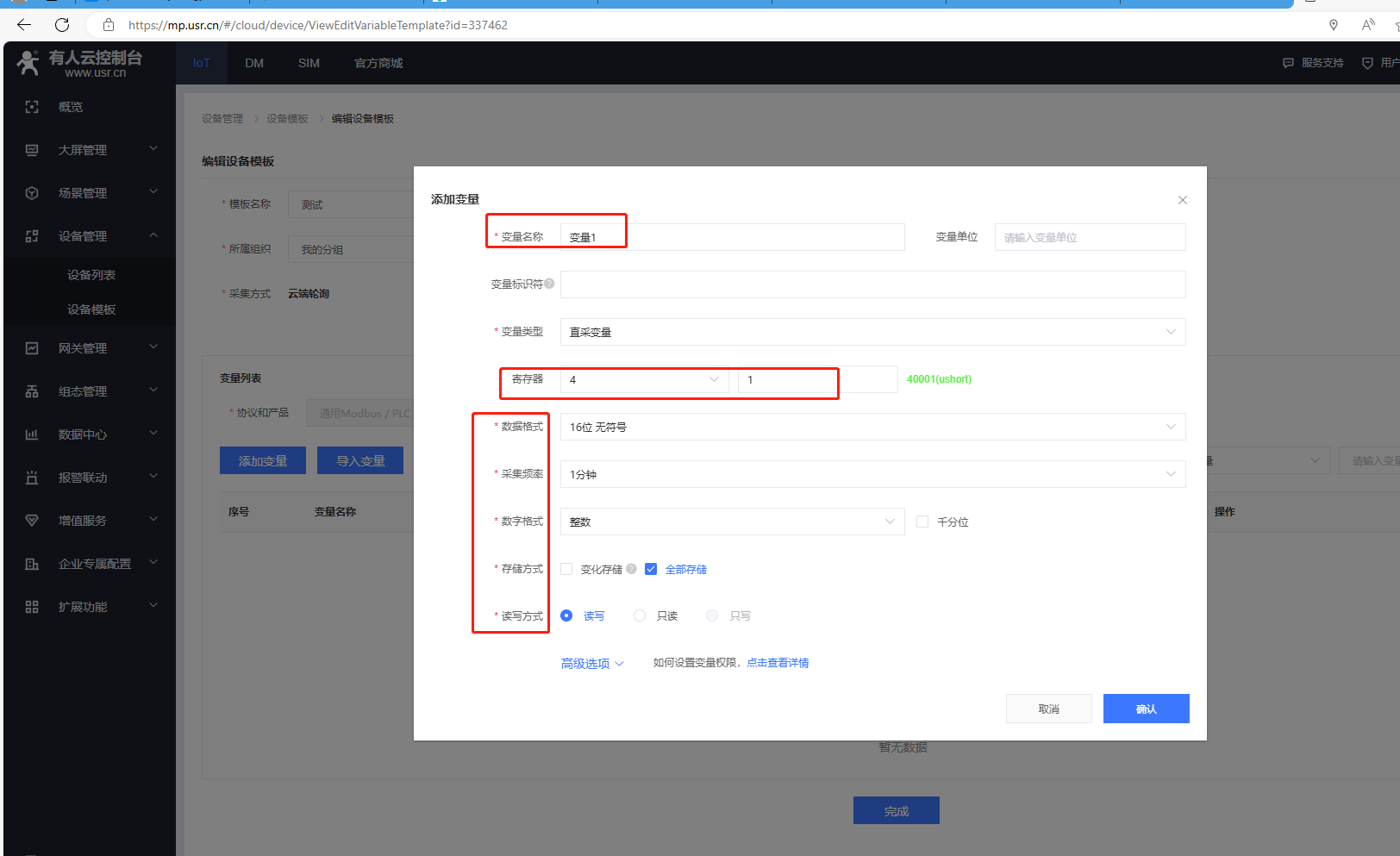

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

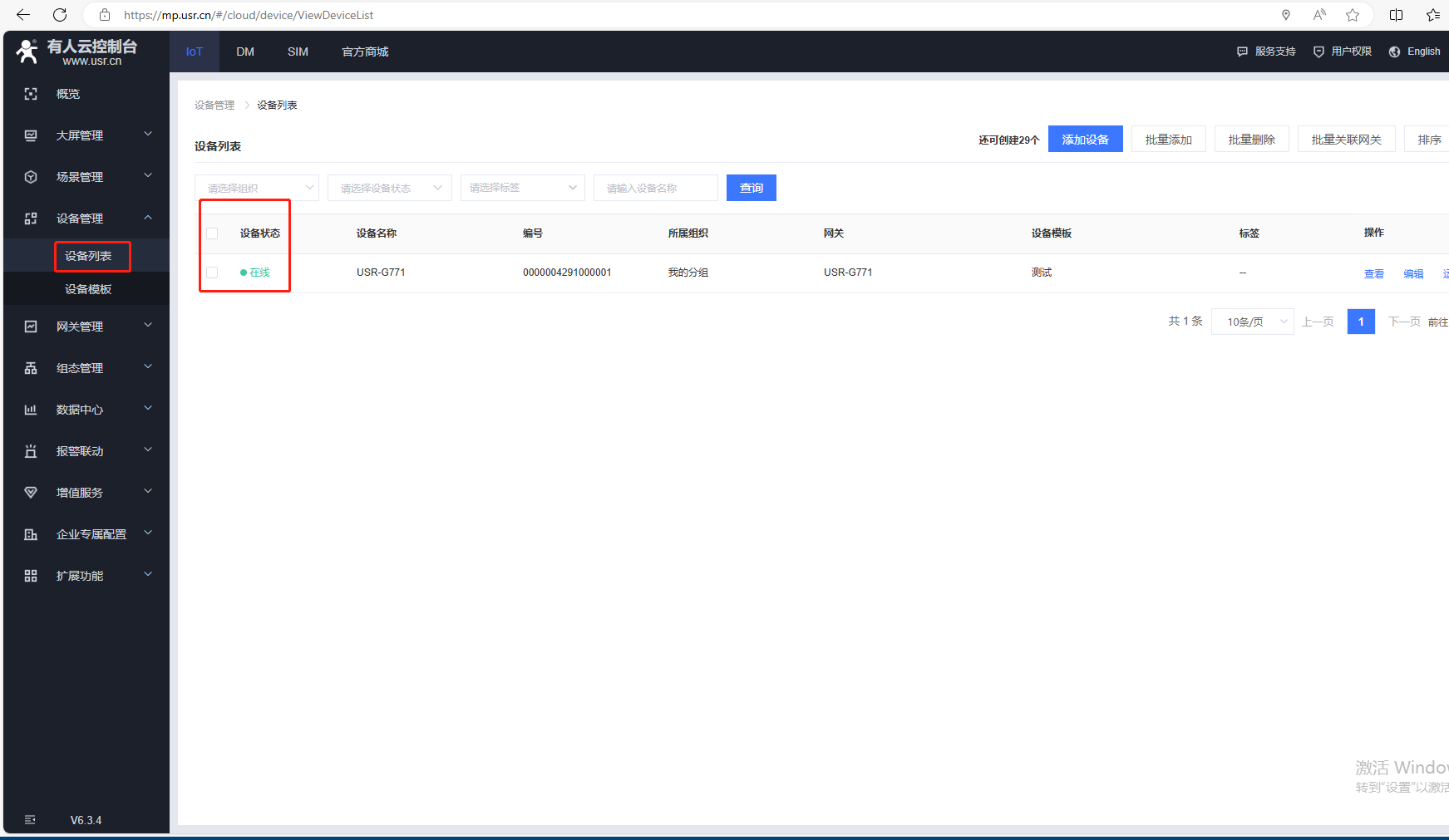

（8）返回設備列表，點擊設備名稱，可以去查看變量當前值。

3、添加USR-IO34-CAT1設備

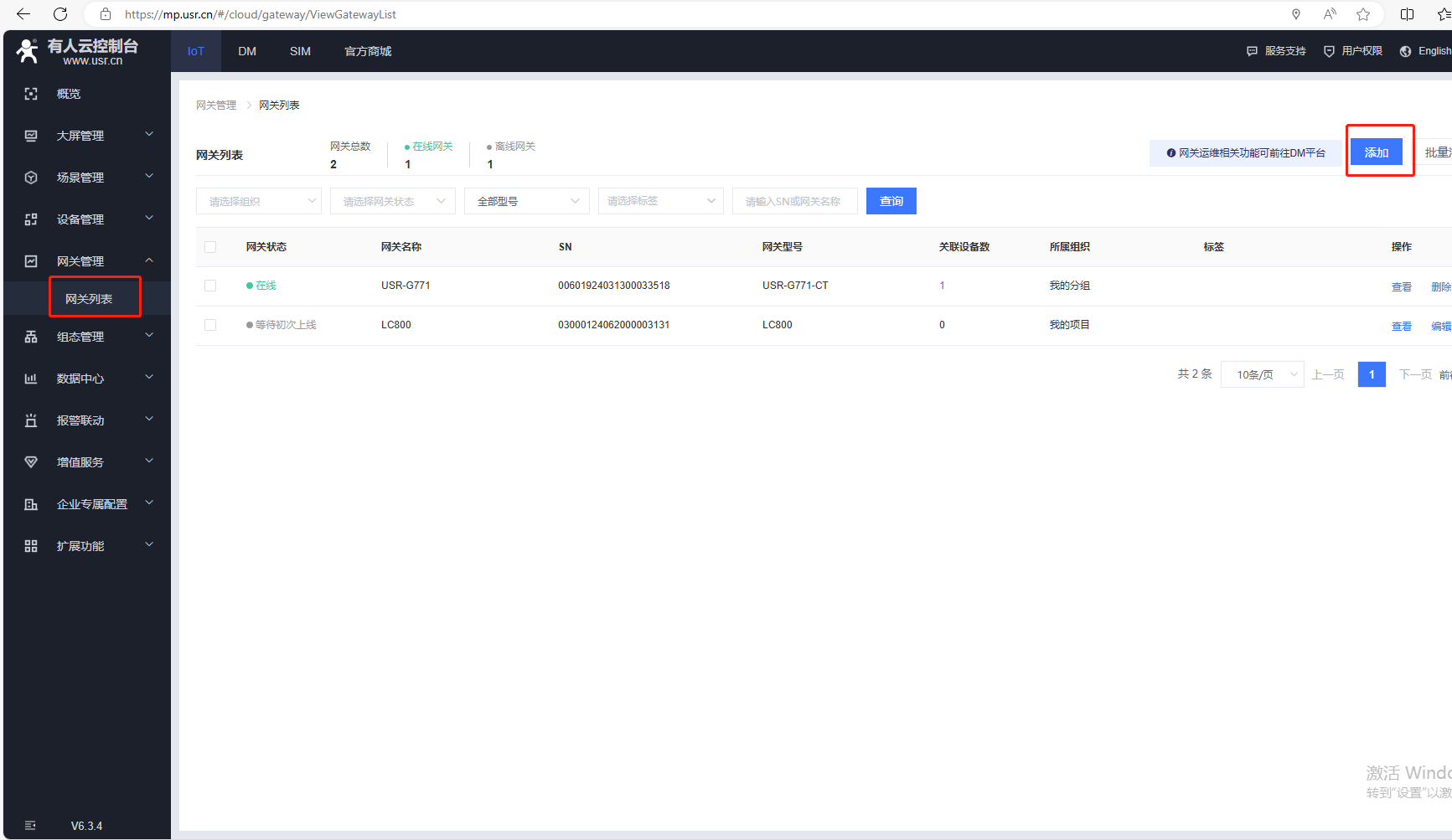

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

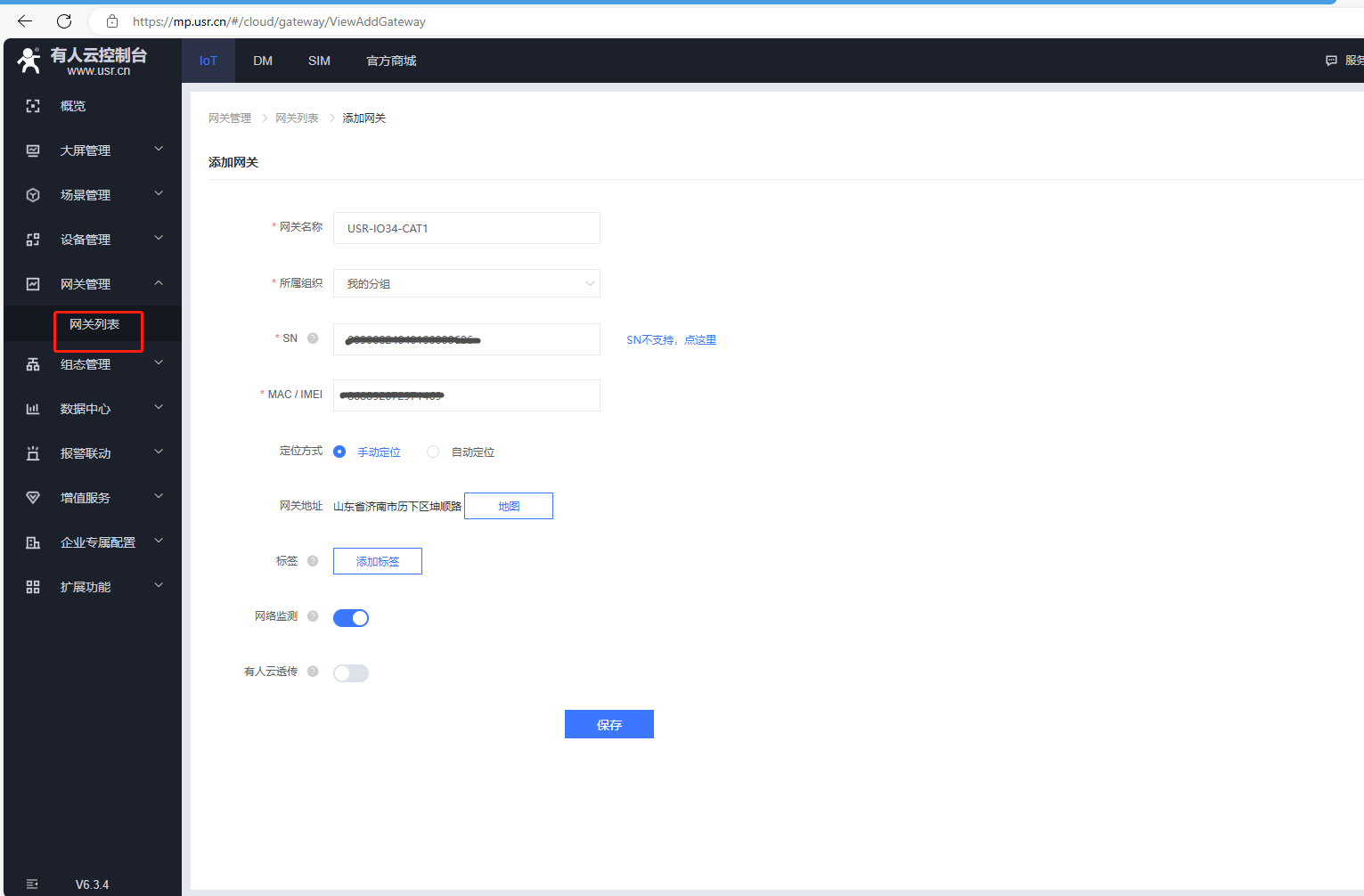

（2）USR-IO34-CAT1查看產品標簽，使用SN和IMEI在有人云上添加設備，用云端輪詢時有人云透?jìng)餍枰P(guān)閉，最后點擊保存。

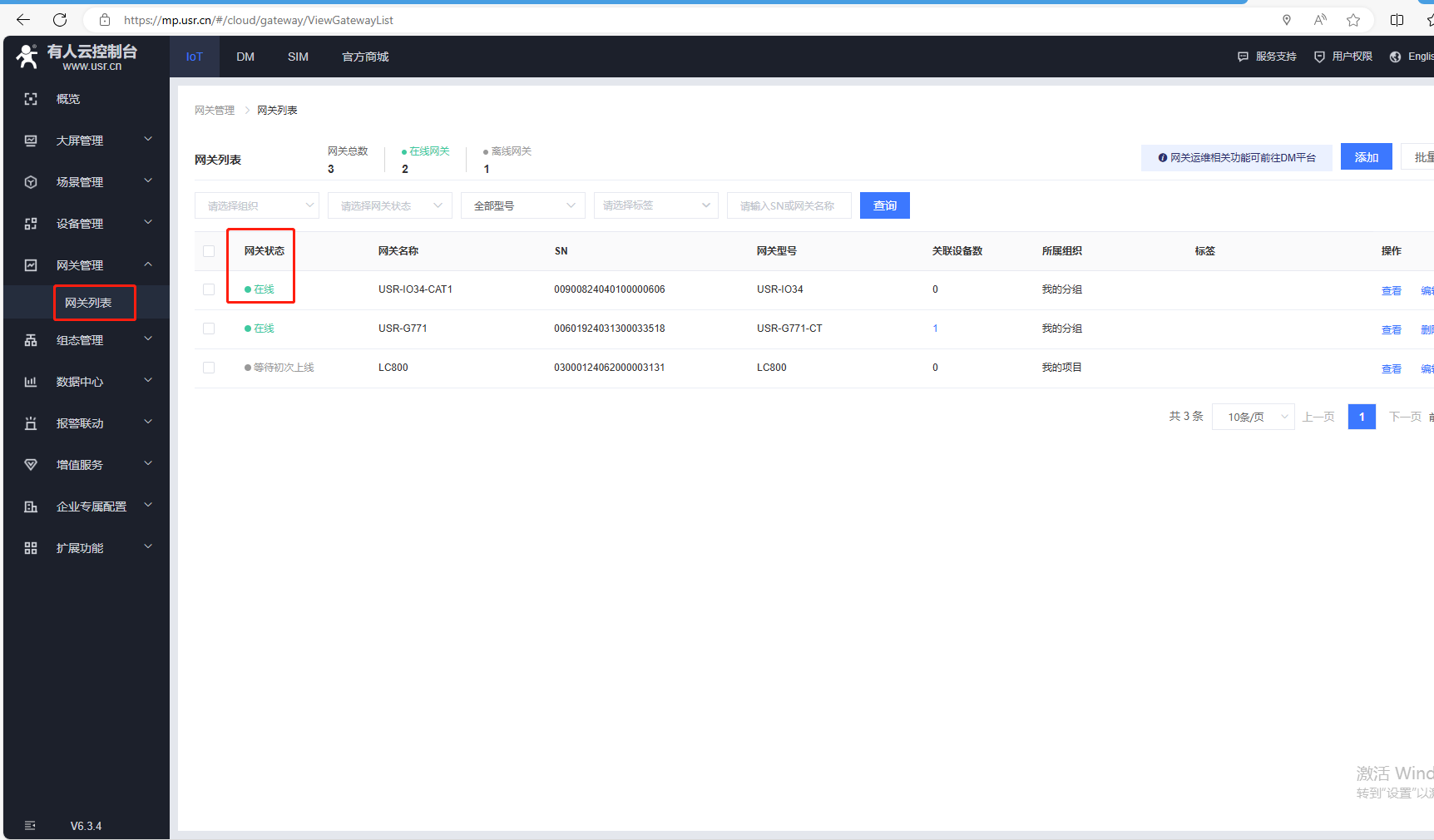

（3）添加完成，返回網關列表

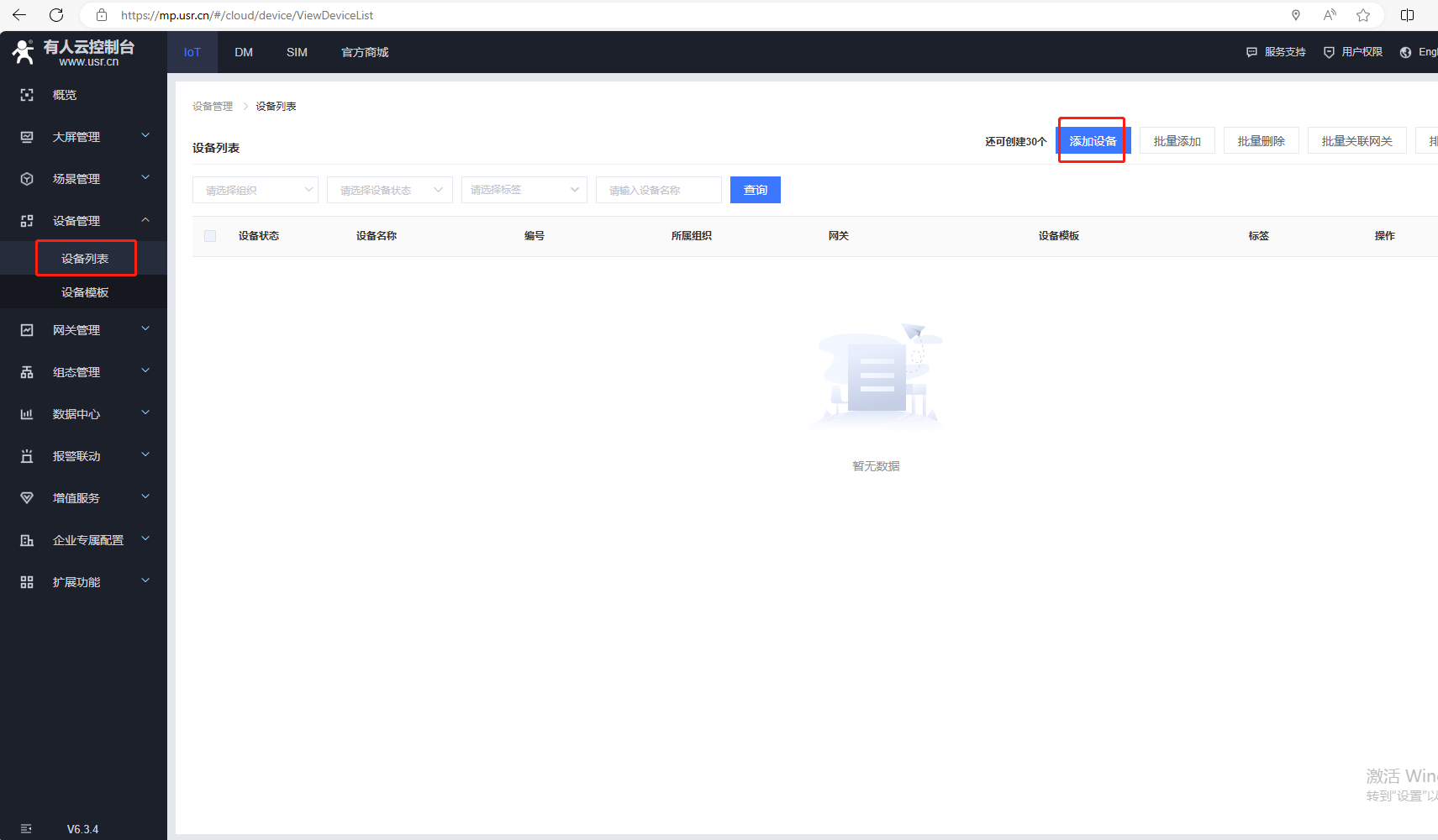

（4）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

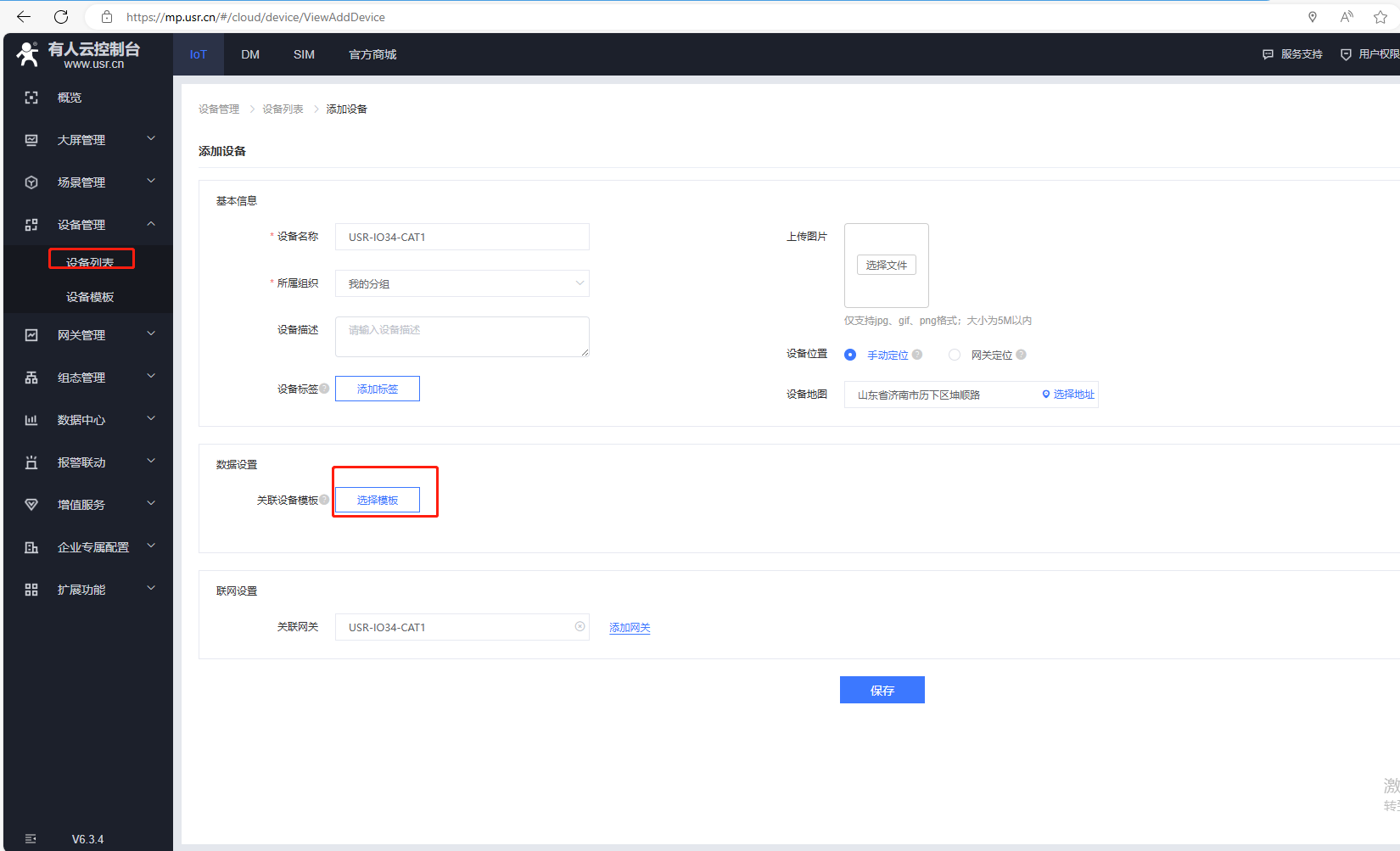

（5）添加模板，輸入設備名稱，點擊選擇模板。

設備模板名稱這里填測試。

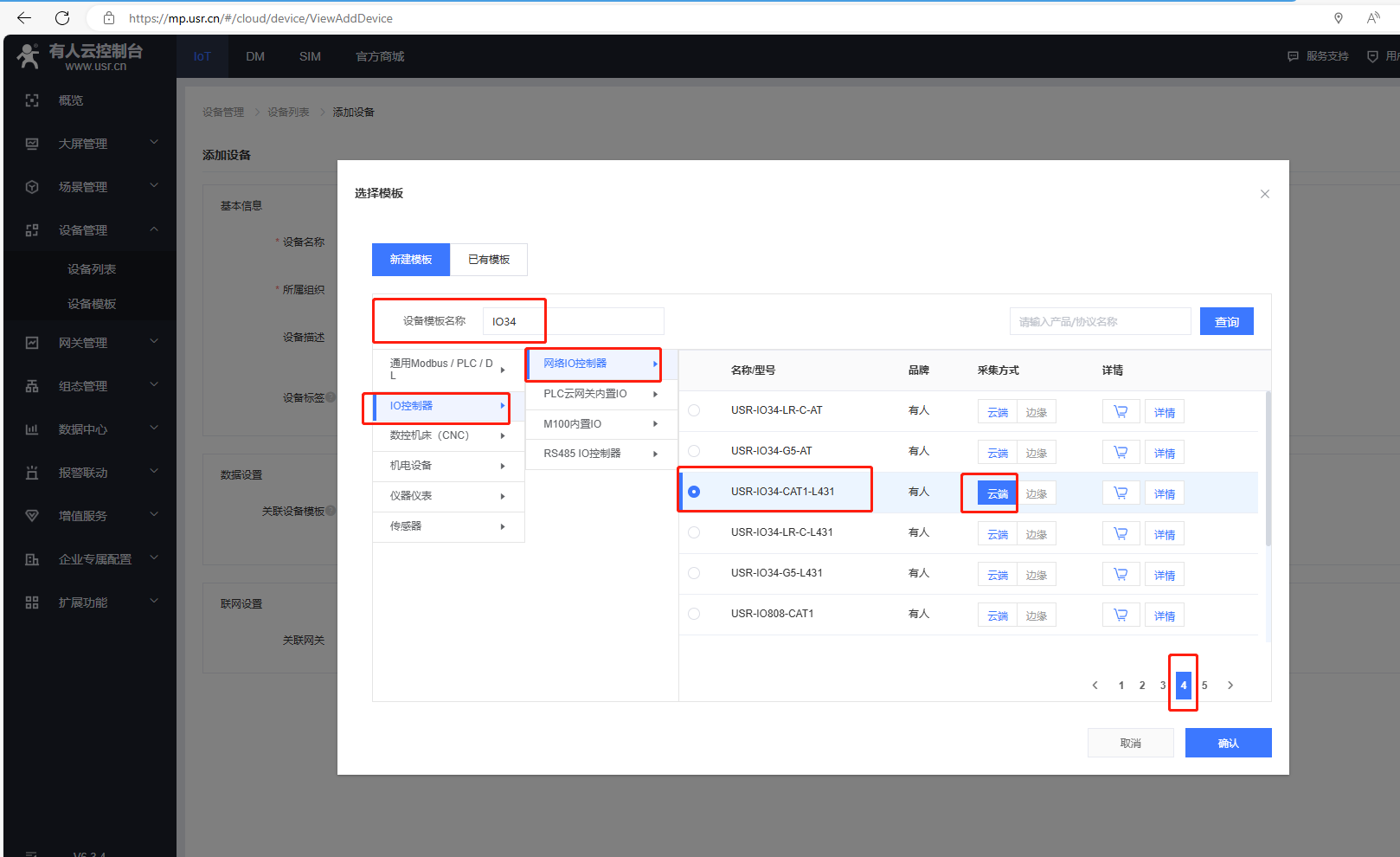

依次選擇IO控制器，網絡IO控制器，USR-IO34-CAT1-L431

采集方式用云端。

點擊確認。

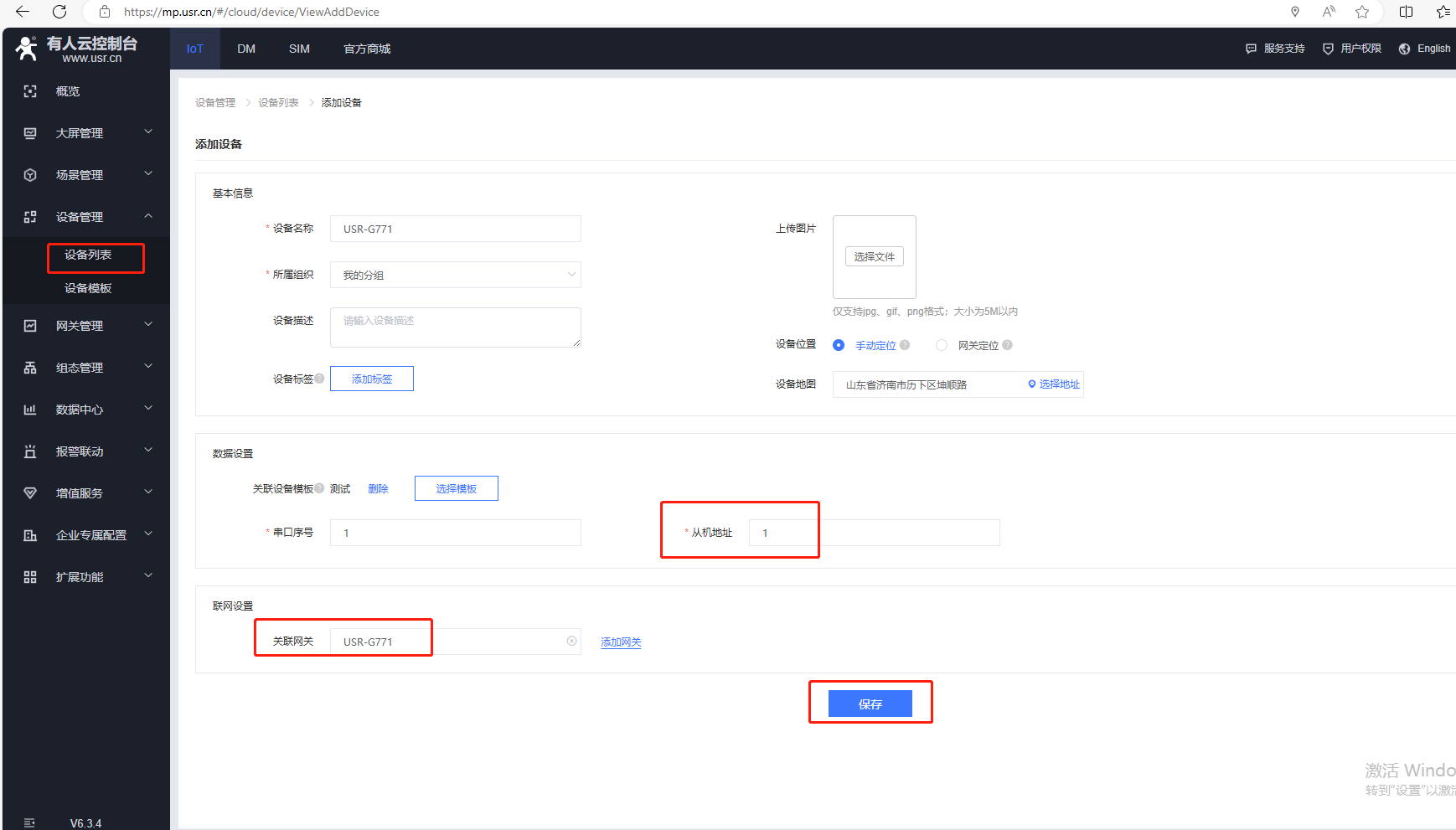

（6）添加從機地址，串口序號默認1，從機地址17

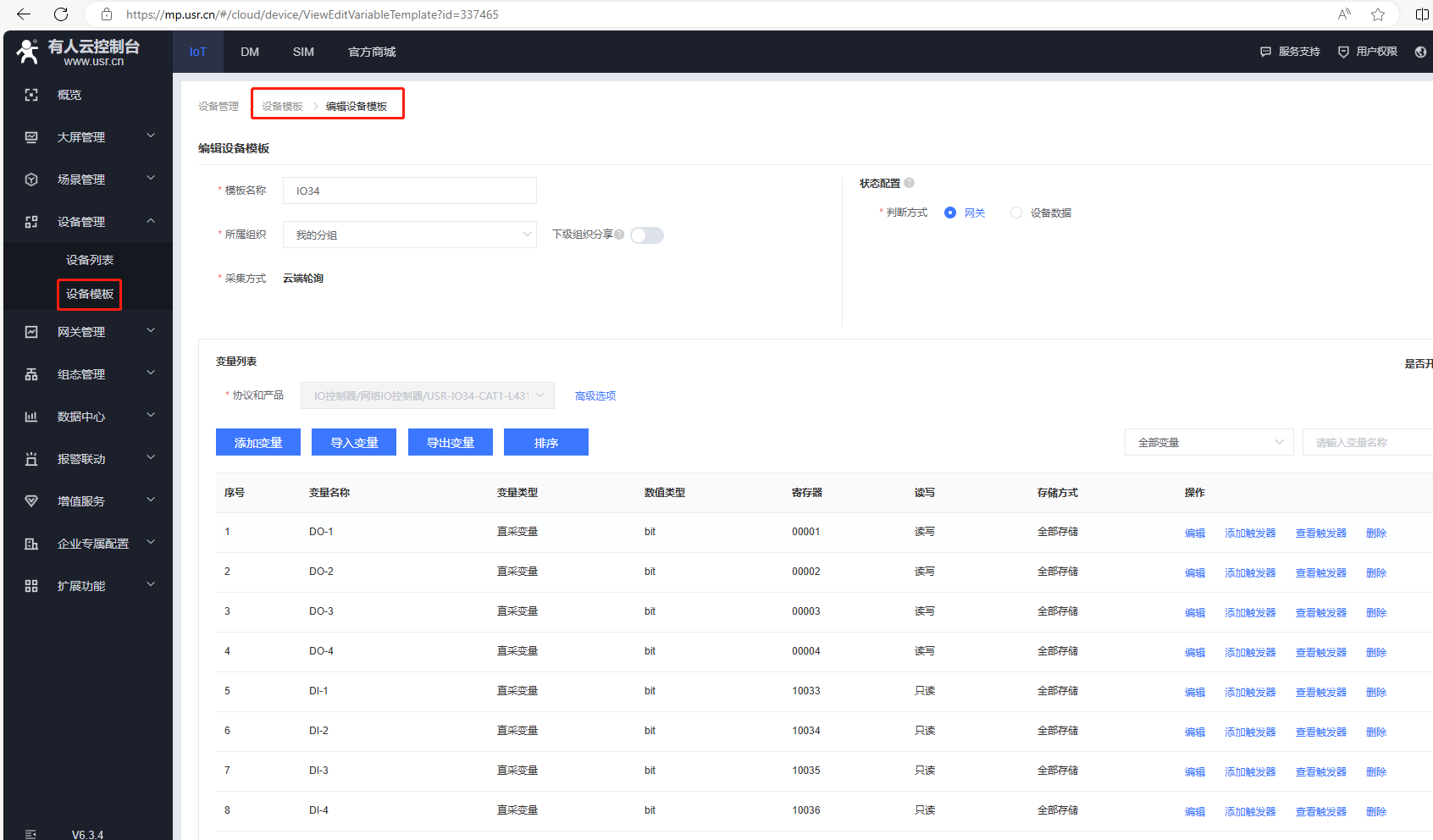

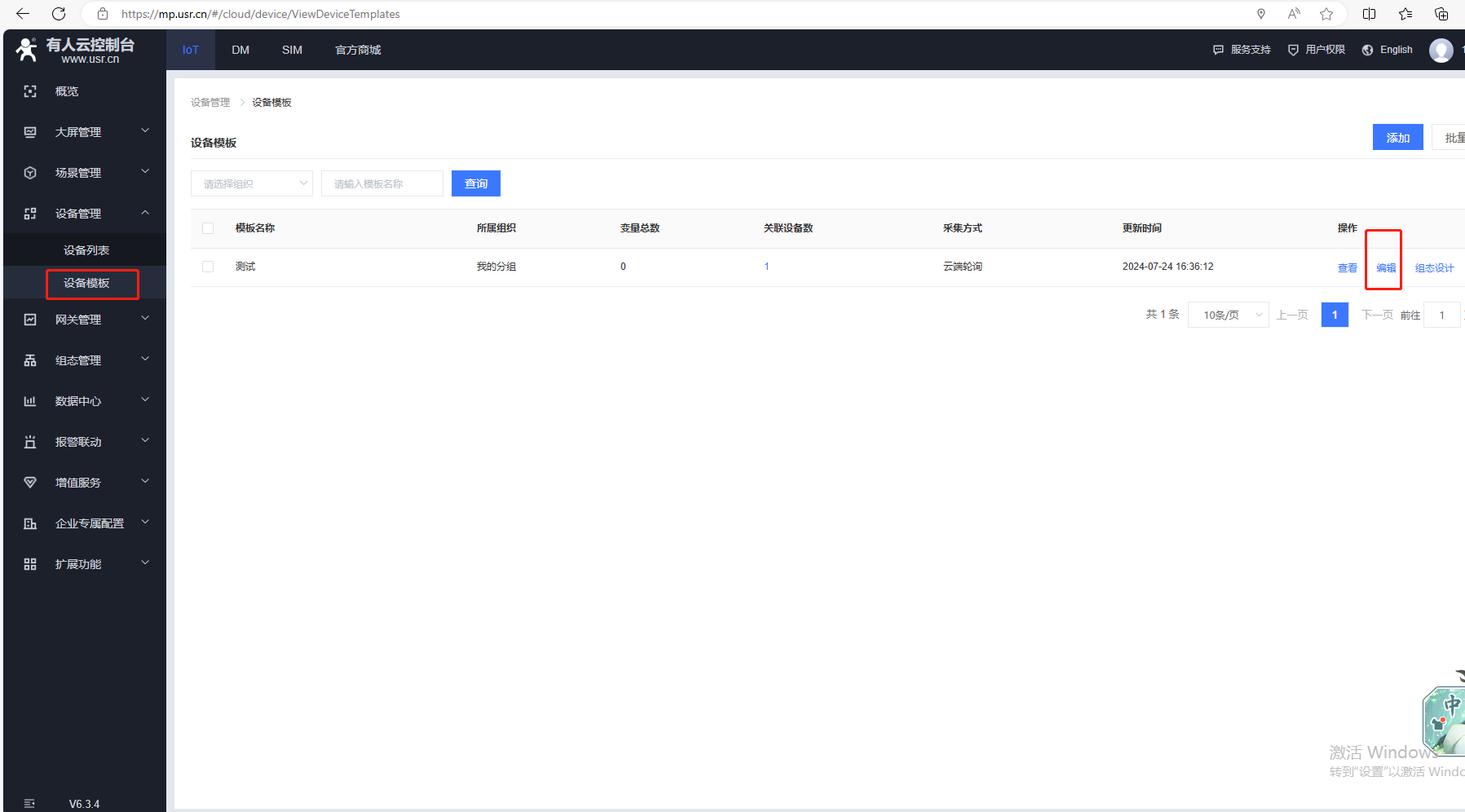

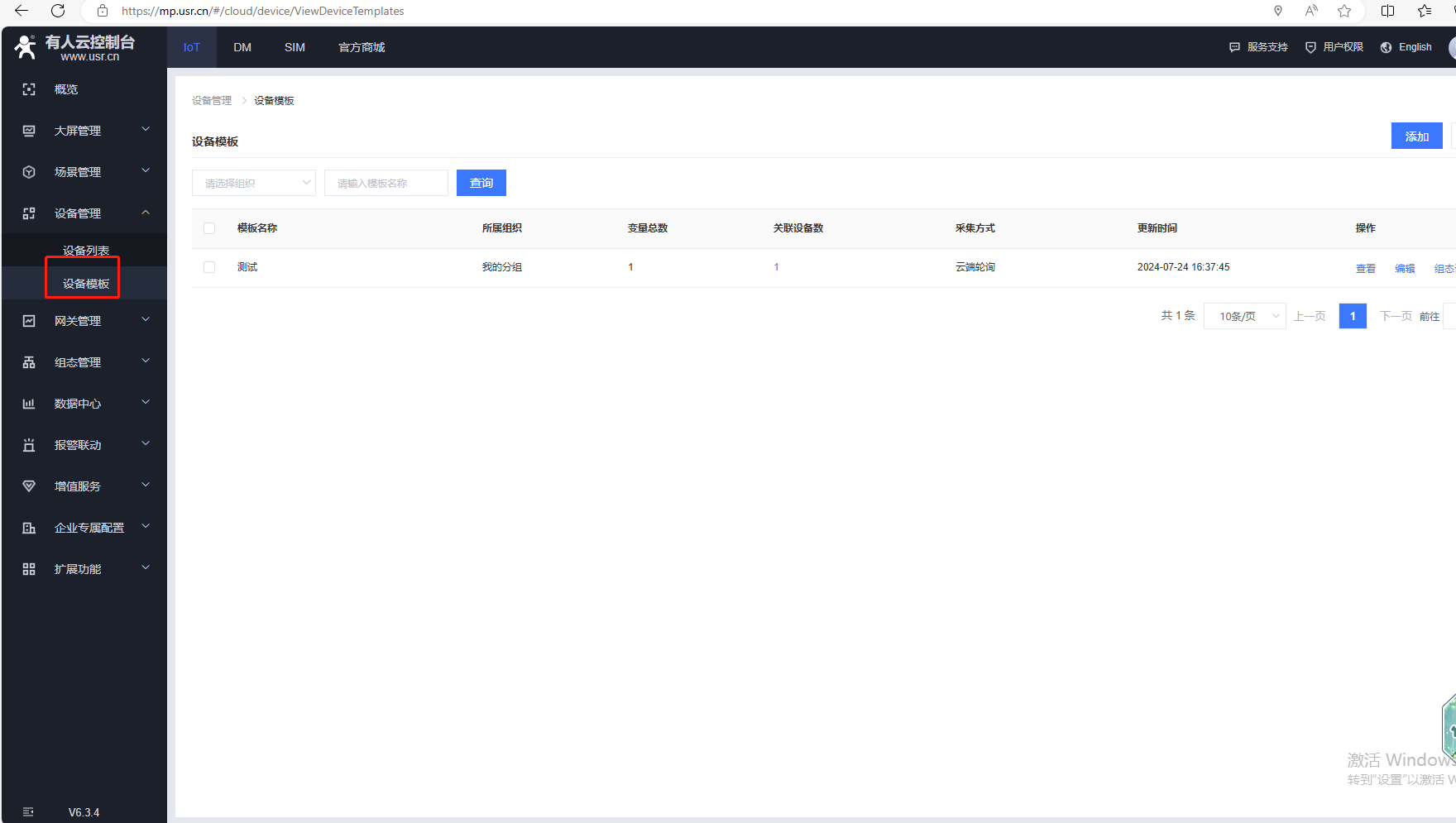

（7）點擊設備管理，點擊設備模板，點擊編輯，可以查看變量。

（8）返回設備列表，點擊設備名稱，可以去查看變量當前狀態。

4、添加獨立觸發器

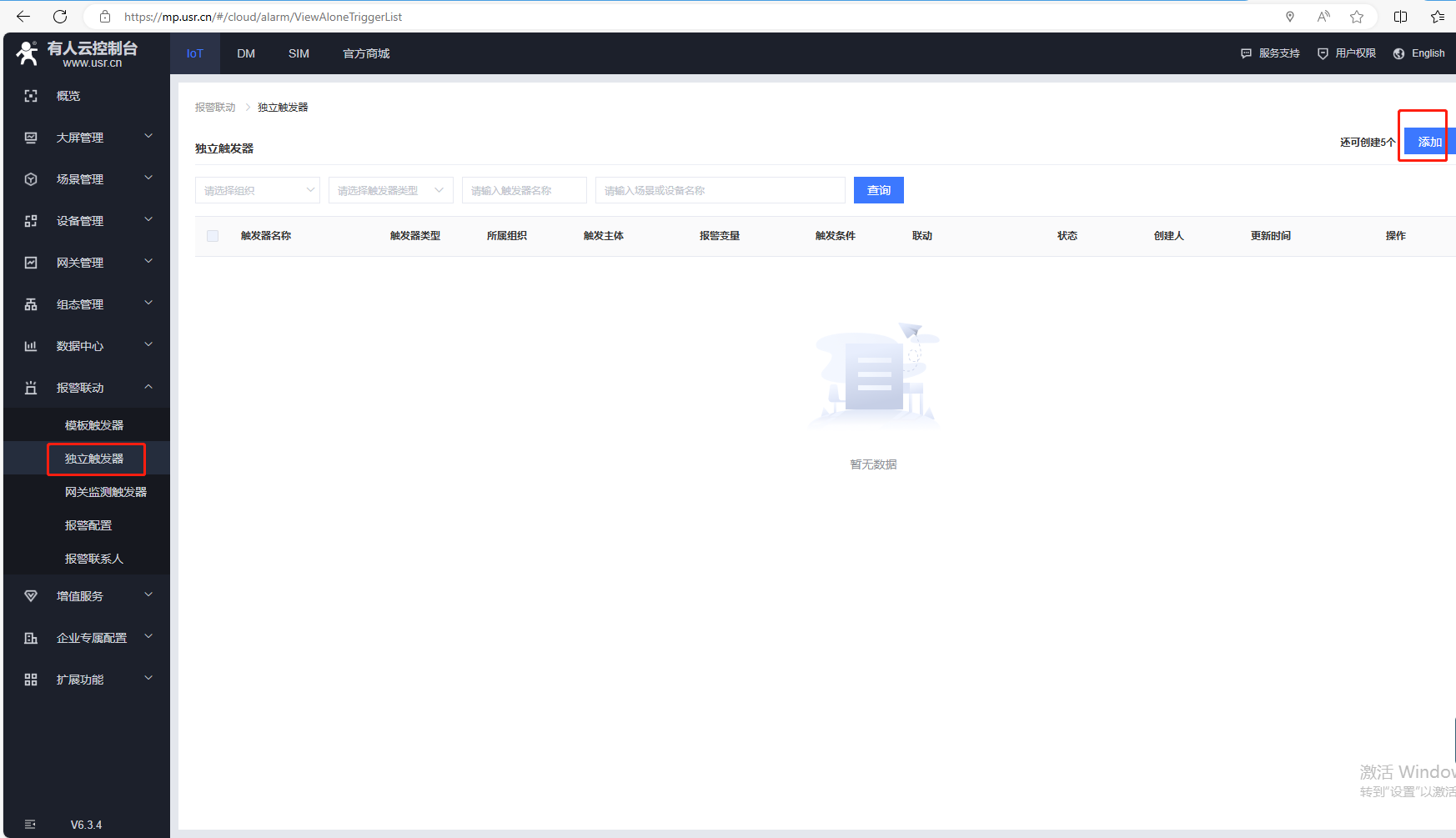

（1）點擊報警聯動，點擊獨立觸發器，點擊添加

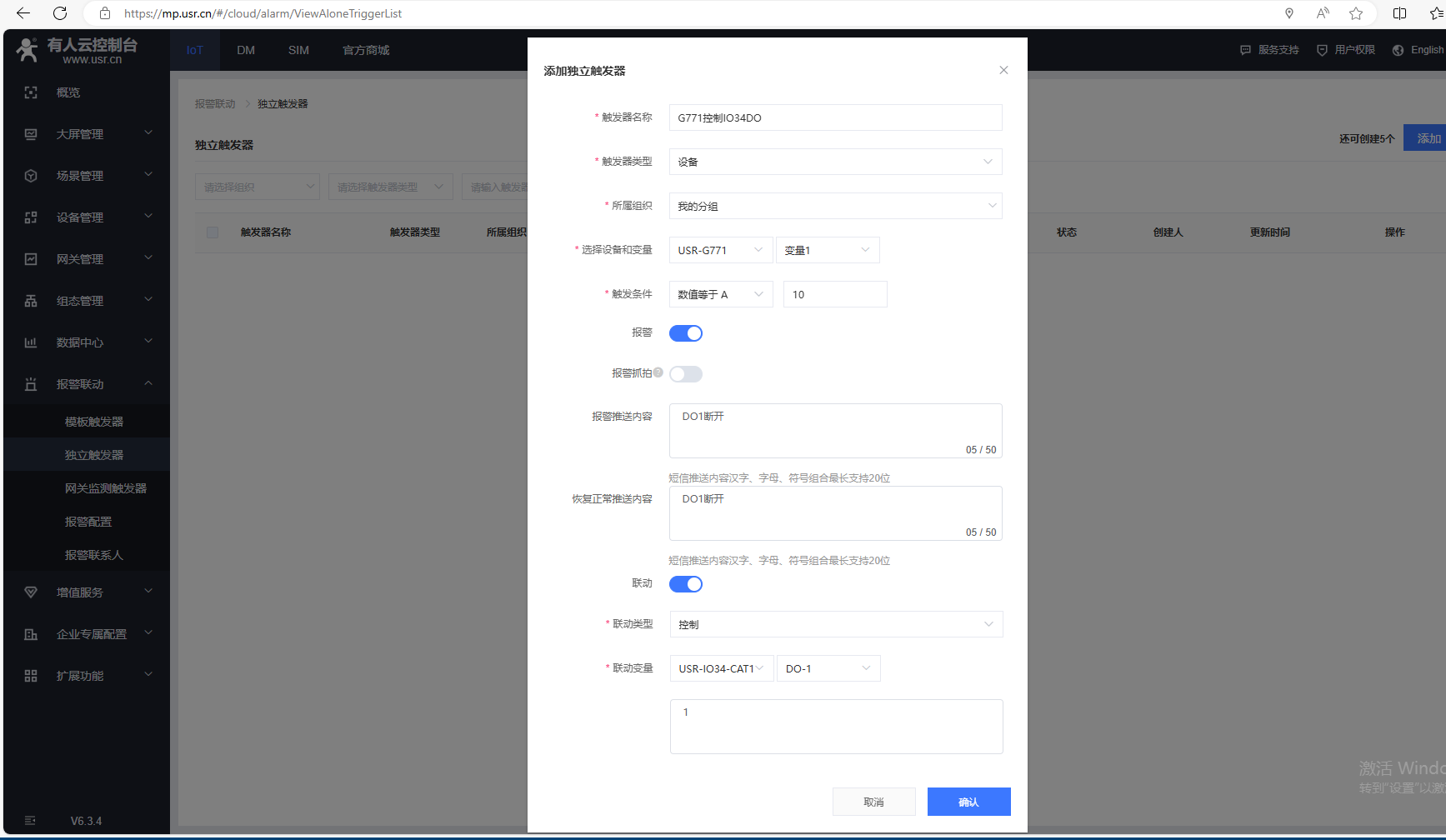

（2）報警和聯動信息設置

觸發器名稱G771控制IO34DO，觸發器類型選擇設備，選擇設備和變量選擇USR-G771和變量1。

觸發條件（根據實際應用選擇觸發條件）案例用了數值等于A，后面數值填10。

報警開啟，報警推送內容填DO1斷開。

聯動開啟，聯動類型選擇控制，聯動變量USR-IO34-CAT1，DO-1，數值填十進制1。

點擊確認。

四、報警和聯動調試

1、打開串口軟件MODBUS slave軟件，配置參數

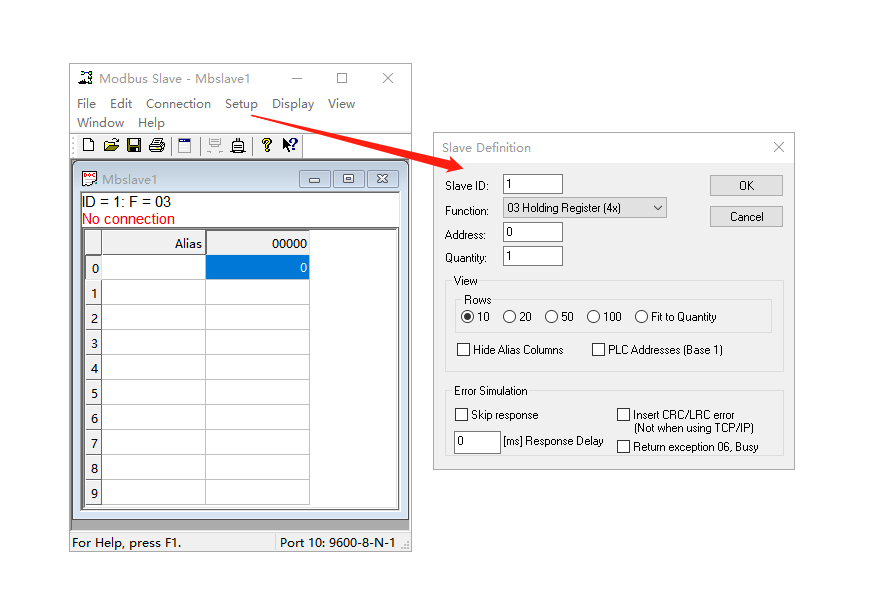

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

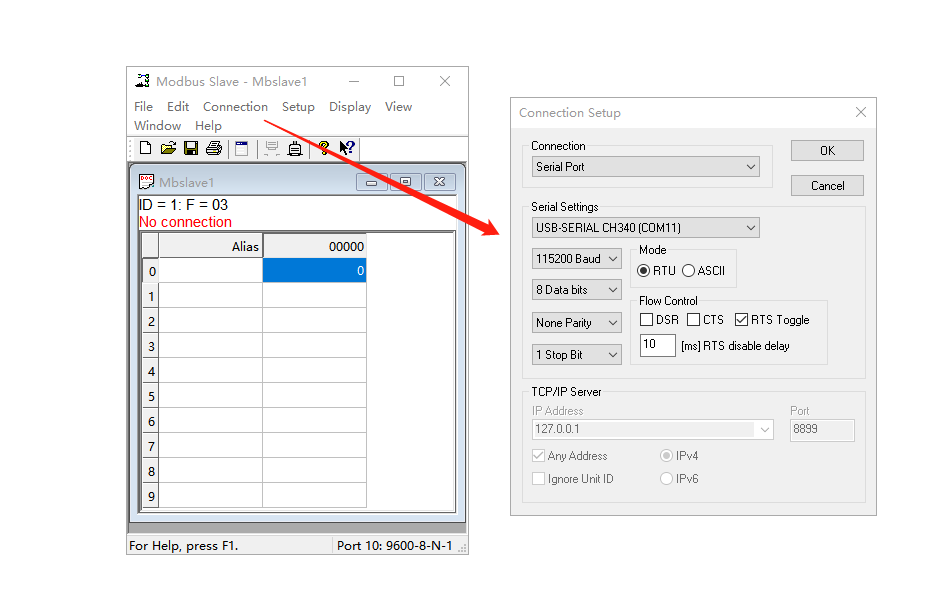

（2）點擊Connection,選擇串口，對應USR-G771所接USB-RS485串口線的COM口號COM11，串口參數和USR-G771串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

2、打開USR-IO34-CAT1 設置軟件搜索設備

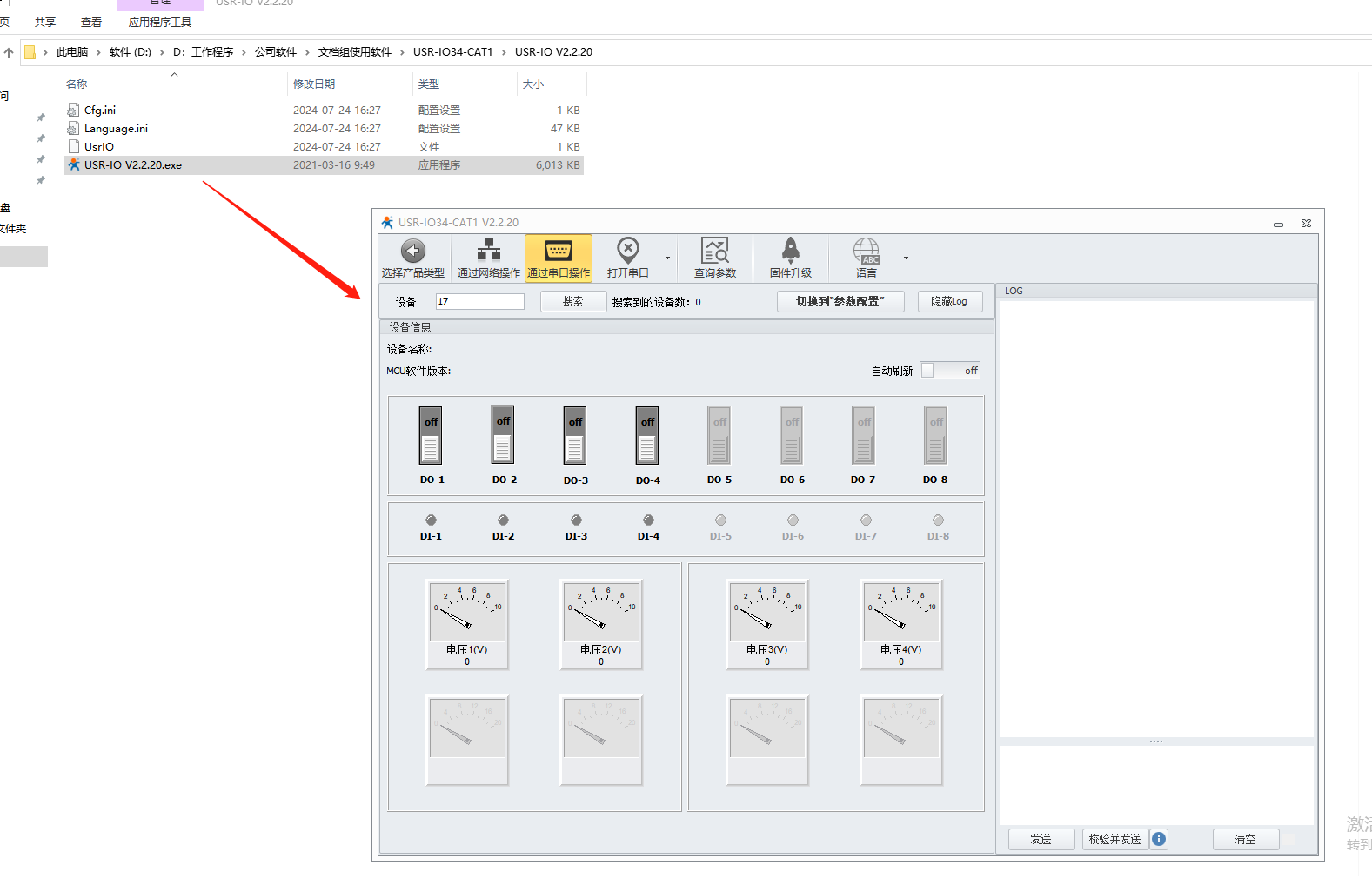

（1）打開設置軟件，打開串口

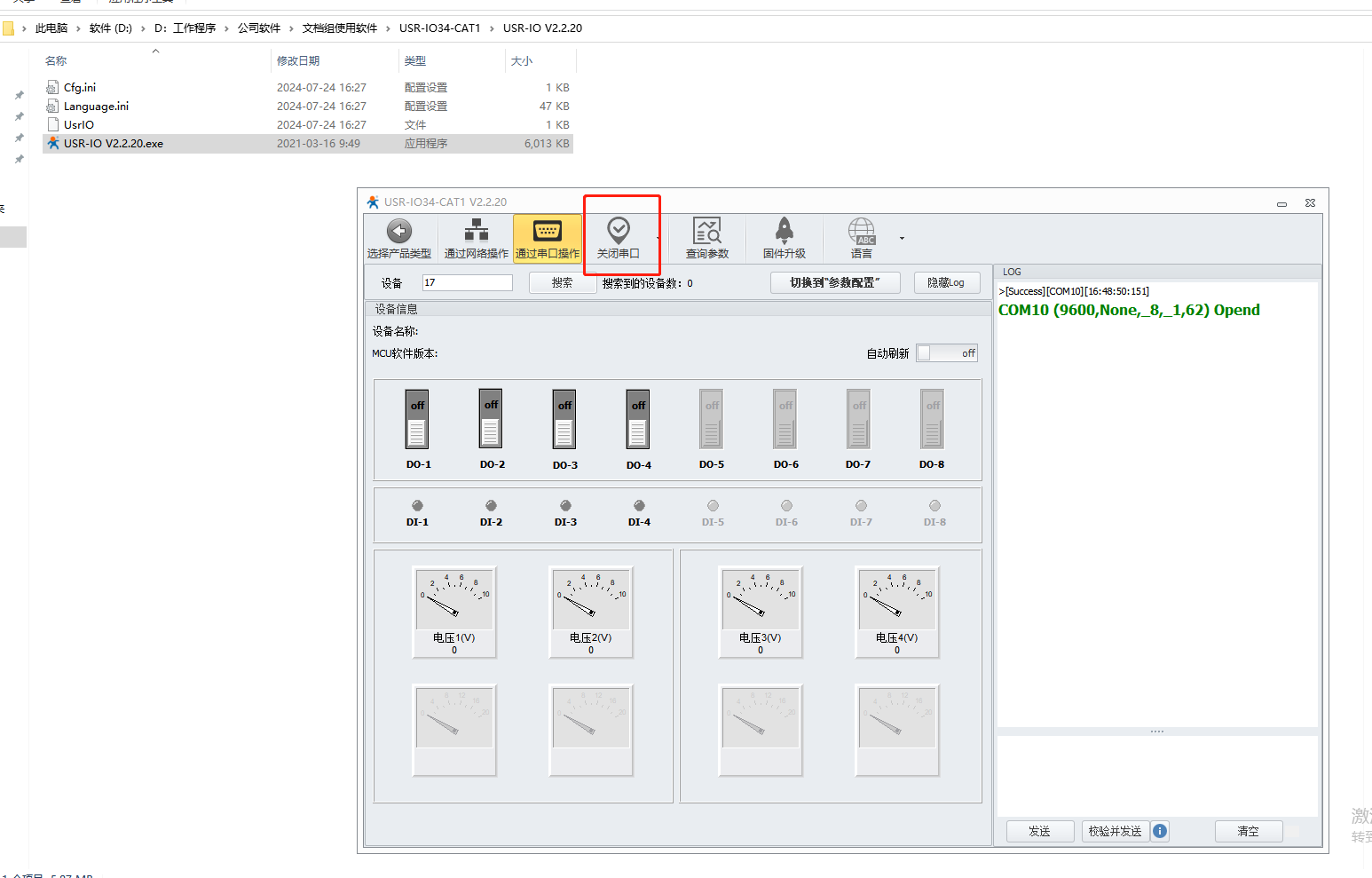

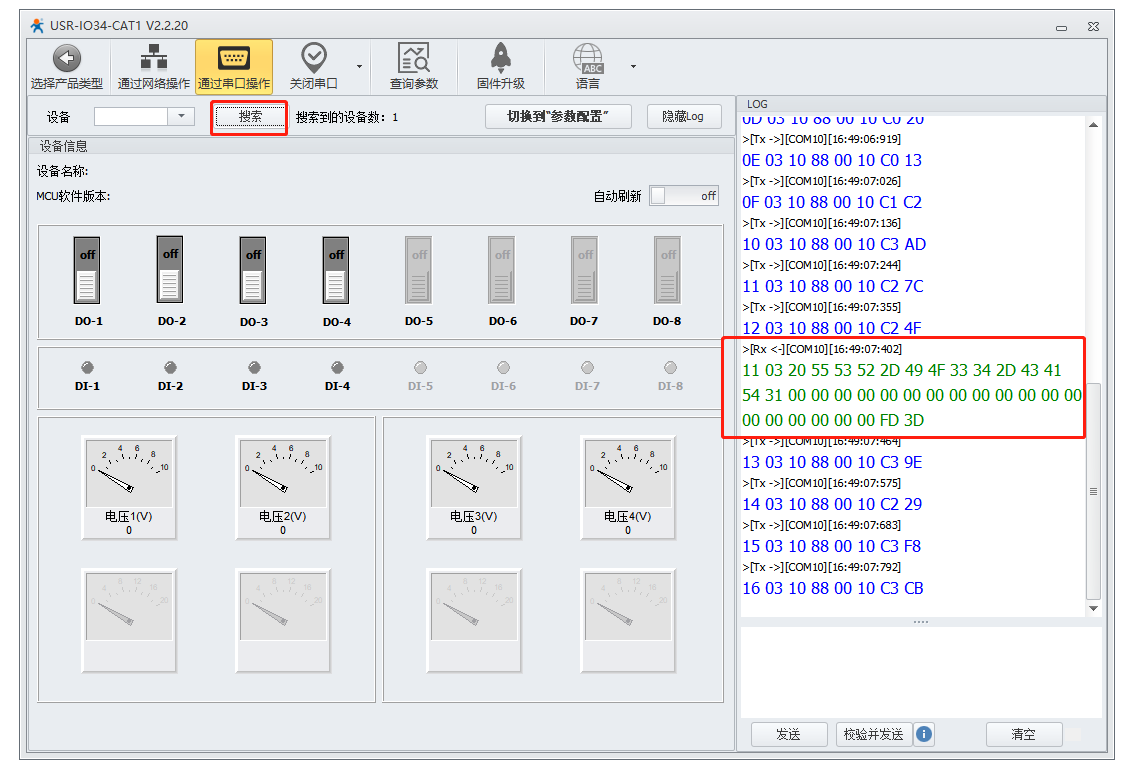

（2）點擊搜索，右側LOG框，滾動到如圖綠色信息，可以停止搜索。

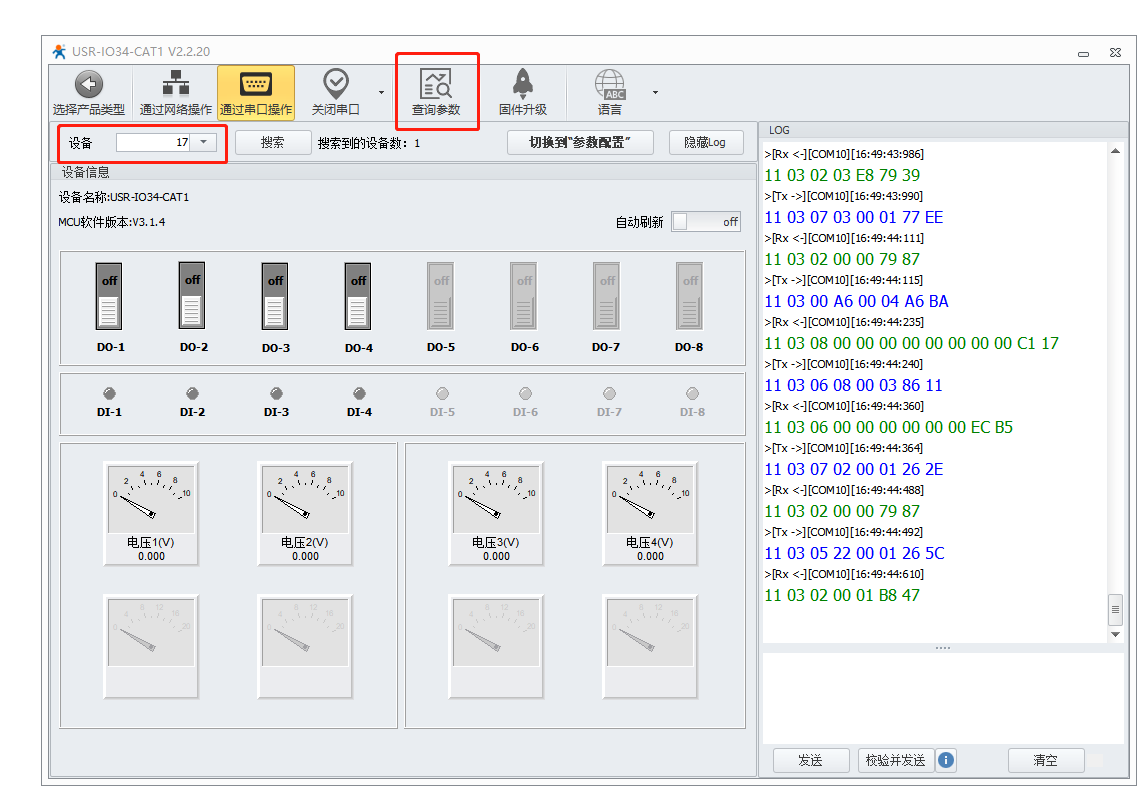

（3）點擊設備后面的下拉，可以看到搜索到的USR-IO34-CAT1 從機地址17，選中。點擊讀取參數

3、報警聯動測試

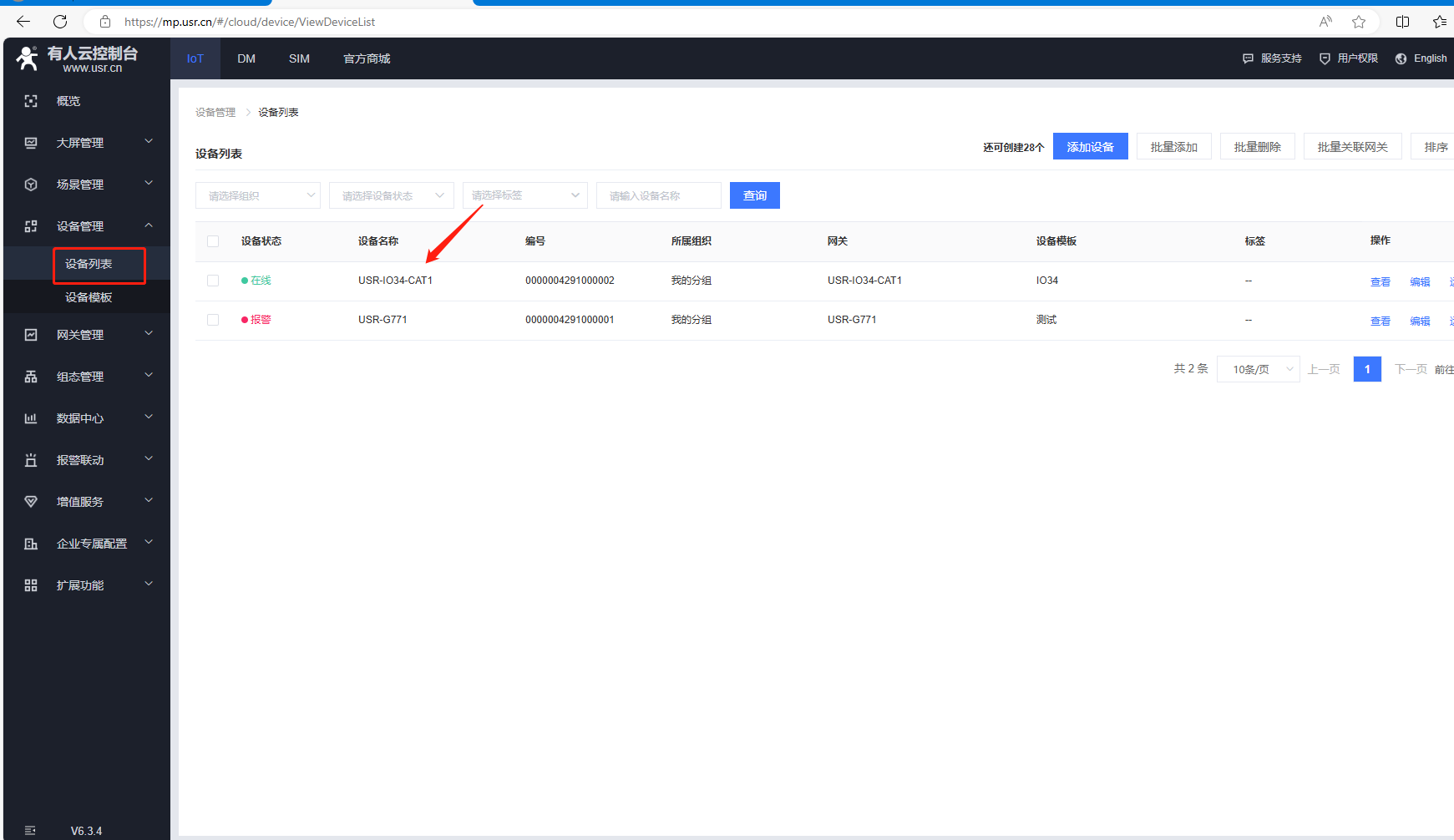

（1）有人云點擊設備列表，點擊USR-G771設備名稱

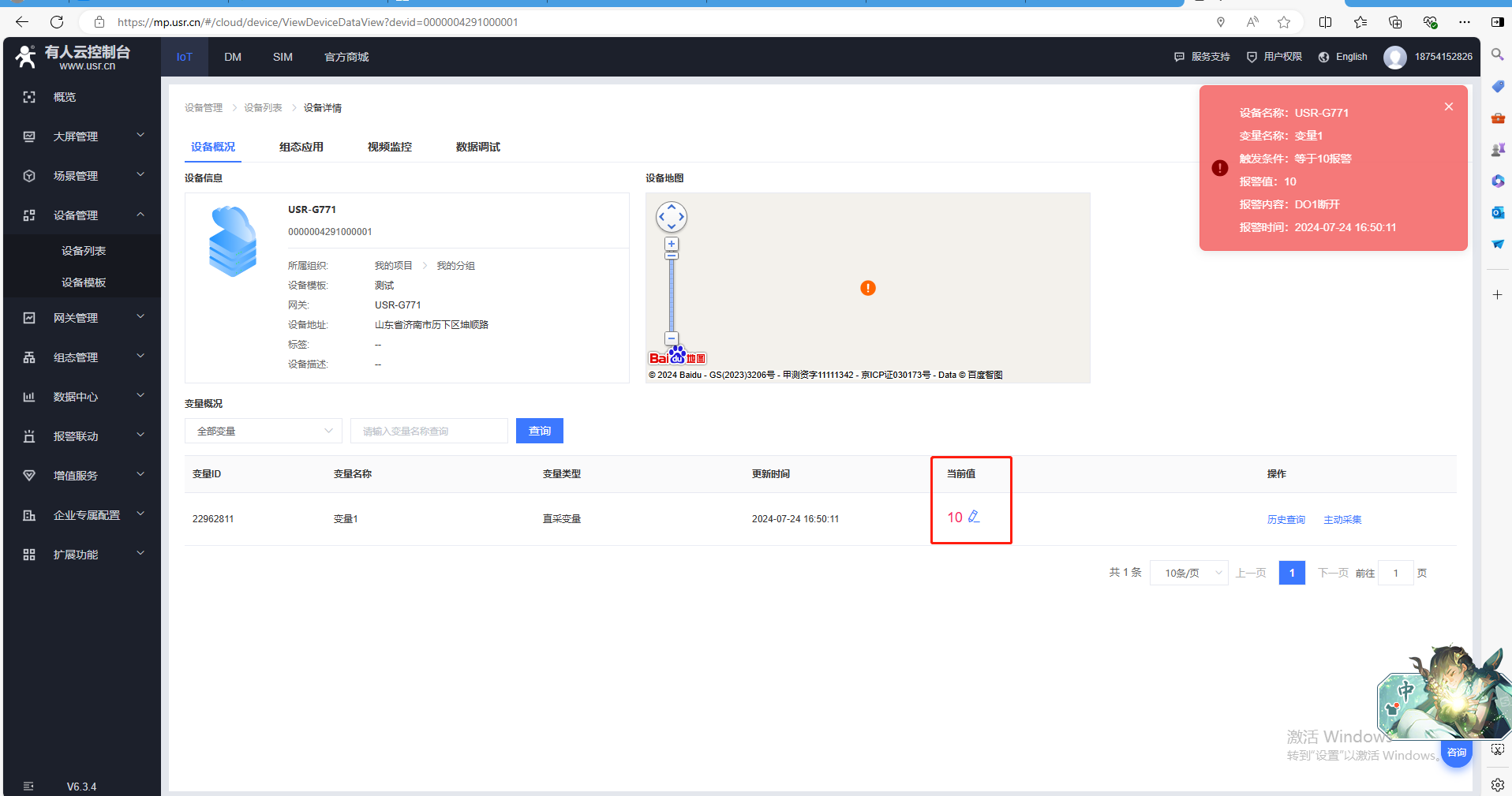

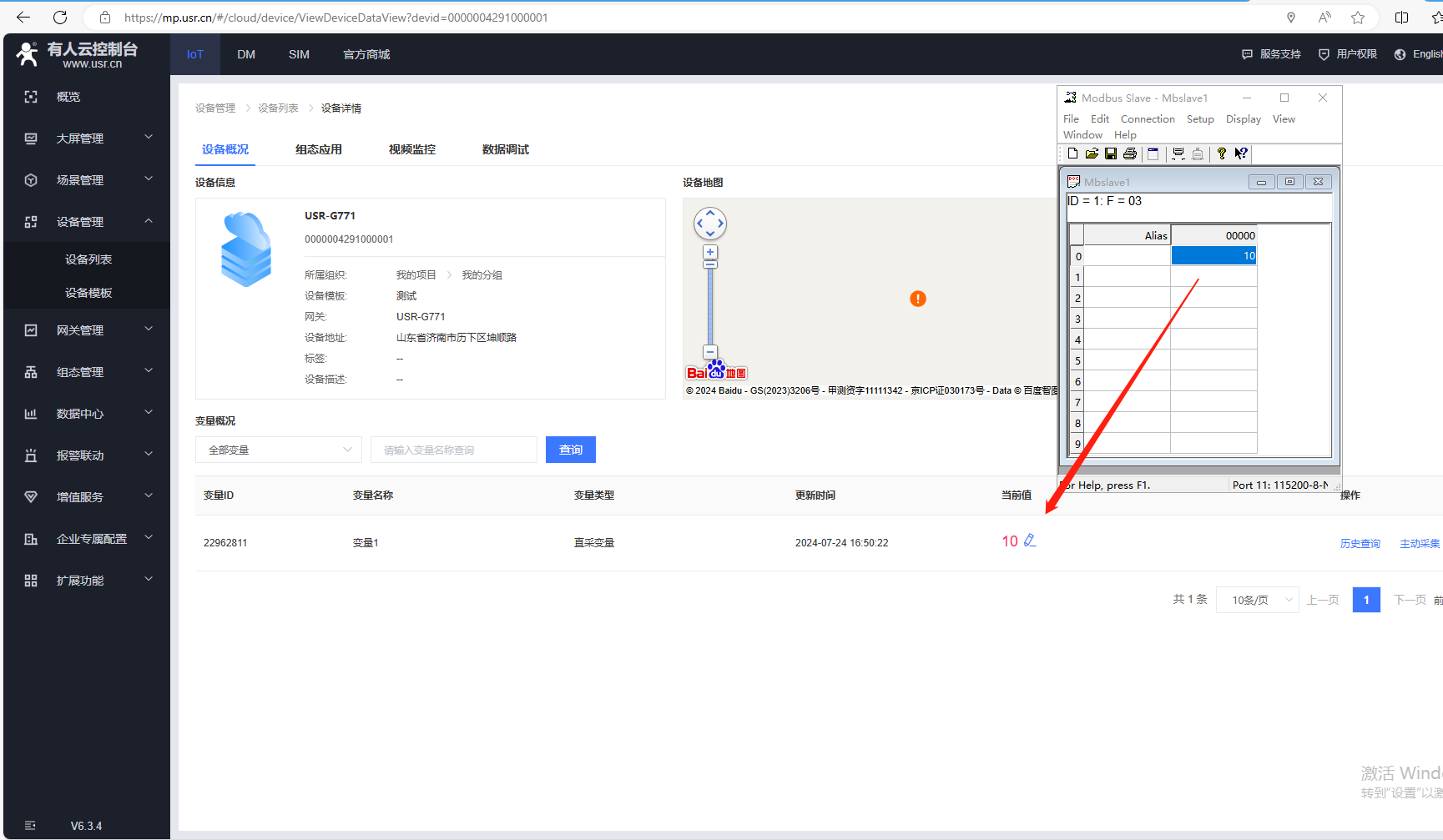

（2）MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

（3）報警

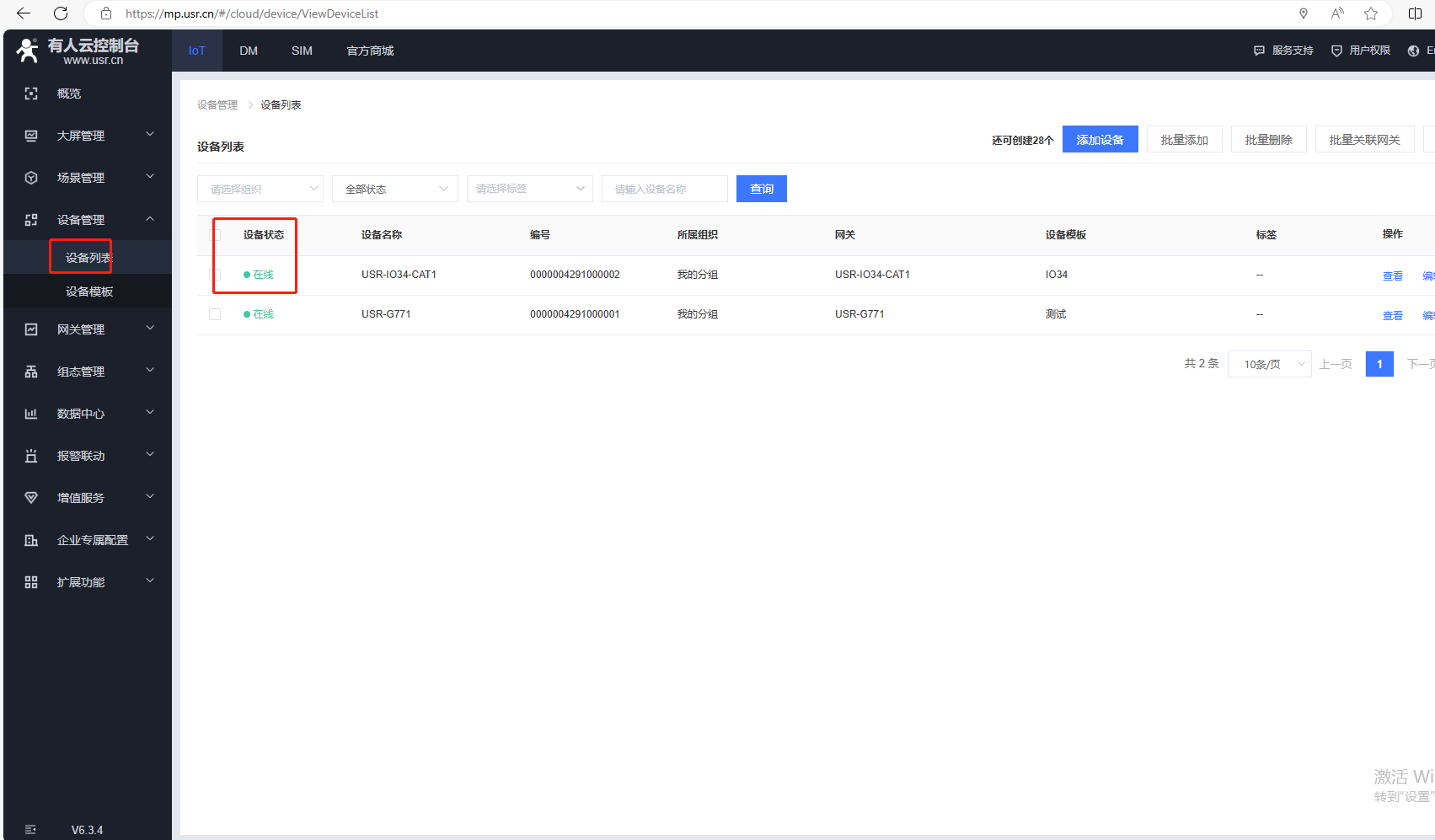

按照?qǐng)?bào)警條件，有人云彈出報警信息。返回設備列表，USR-G771設備狀態由在線變?yōu)閳?bào)警。不滿足報警條件時，消除報警狀態，才可以變?yōu)樵诰€。

（4）聯動

按照聯動條件，USR-G771的變量1數值等于10，聯動控制，聯動變量USR-IO34-CAT1，DO-1斷開。

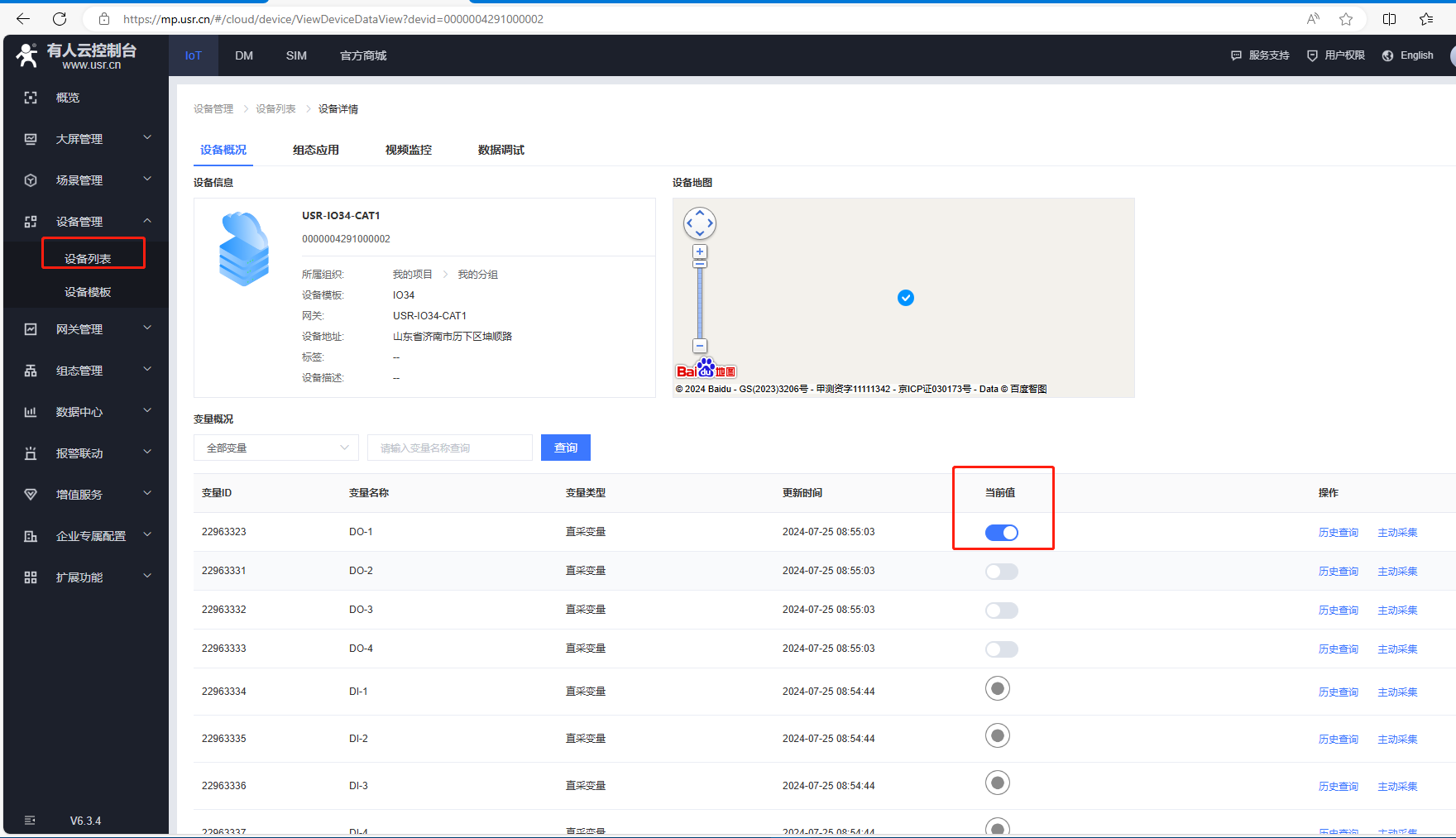

設備列表，點擊USR-IO34-CAT1設備名稱，可以查看DO1狀態，由閉合變?yōu)閿嚅_(kāi)。

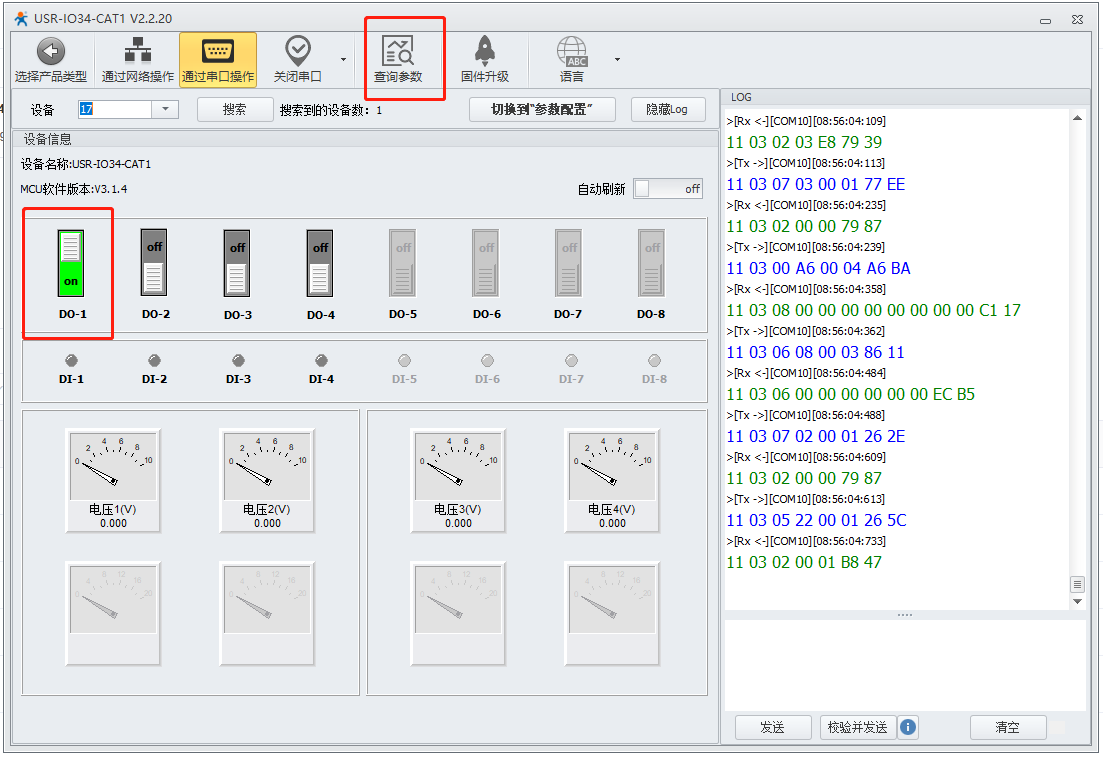

（5）IO設置軟件，點擊查詢參數，可以查看DO默認狀態是斷開的。

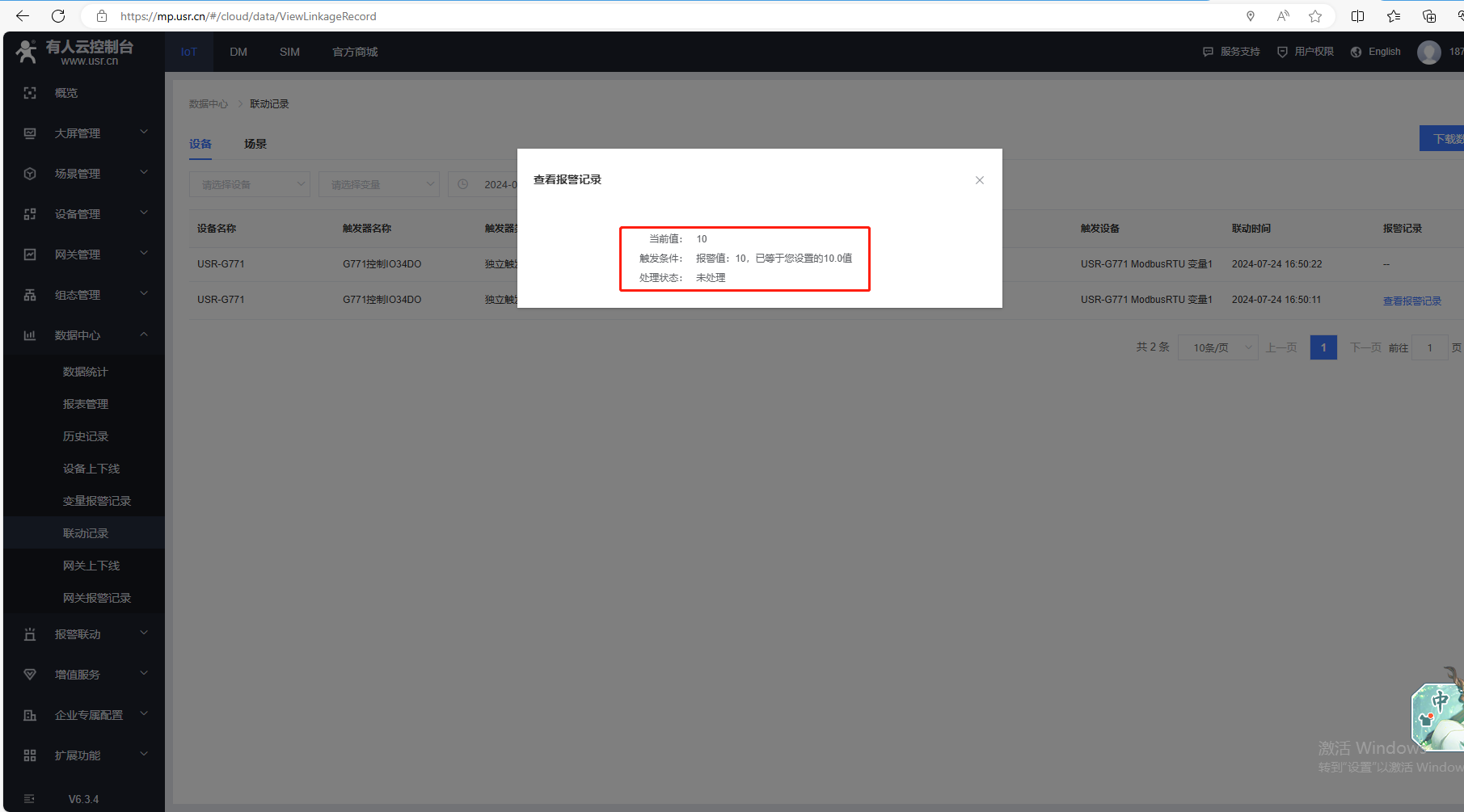

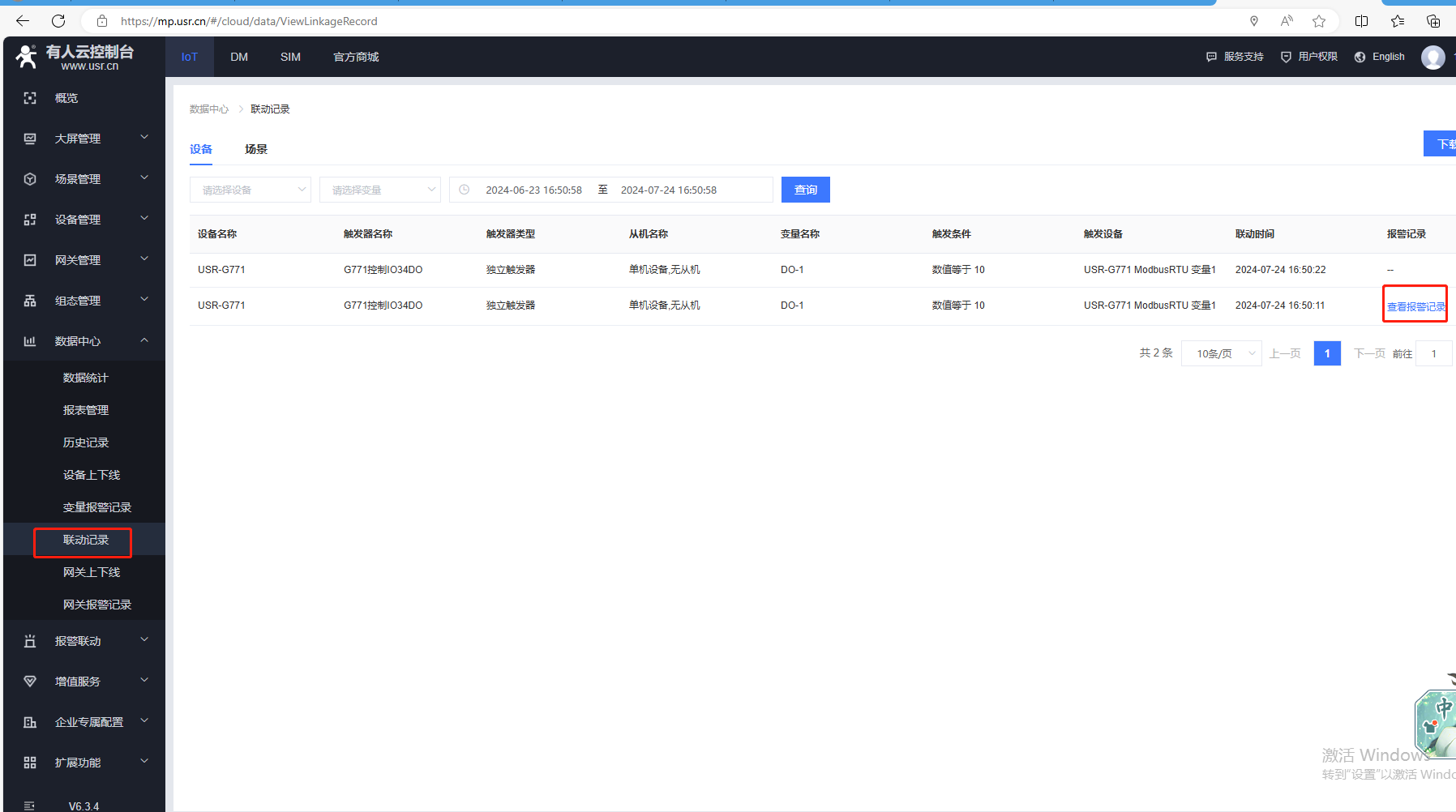

（6）聯動記錄

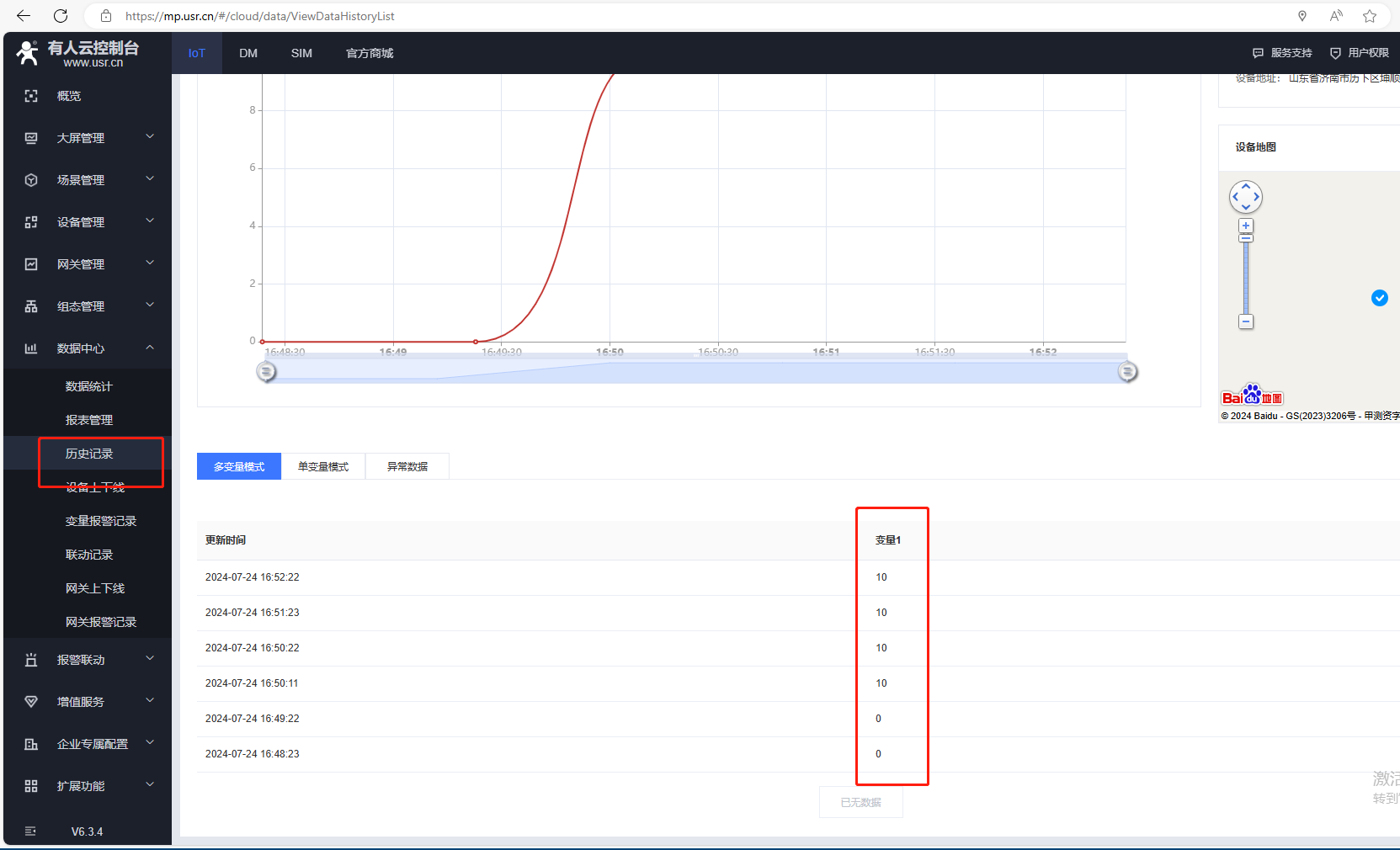

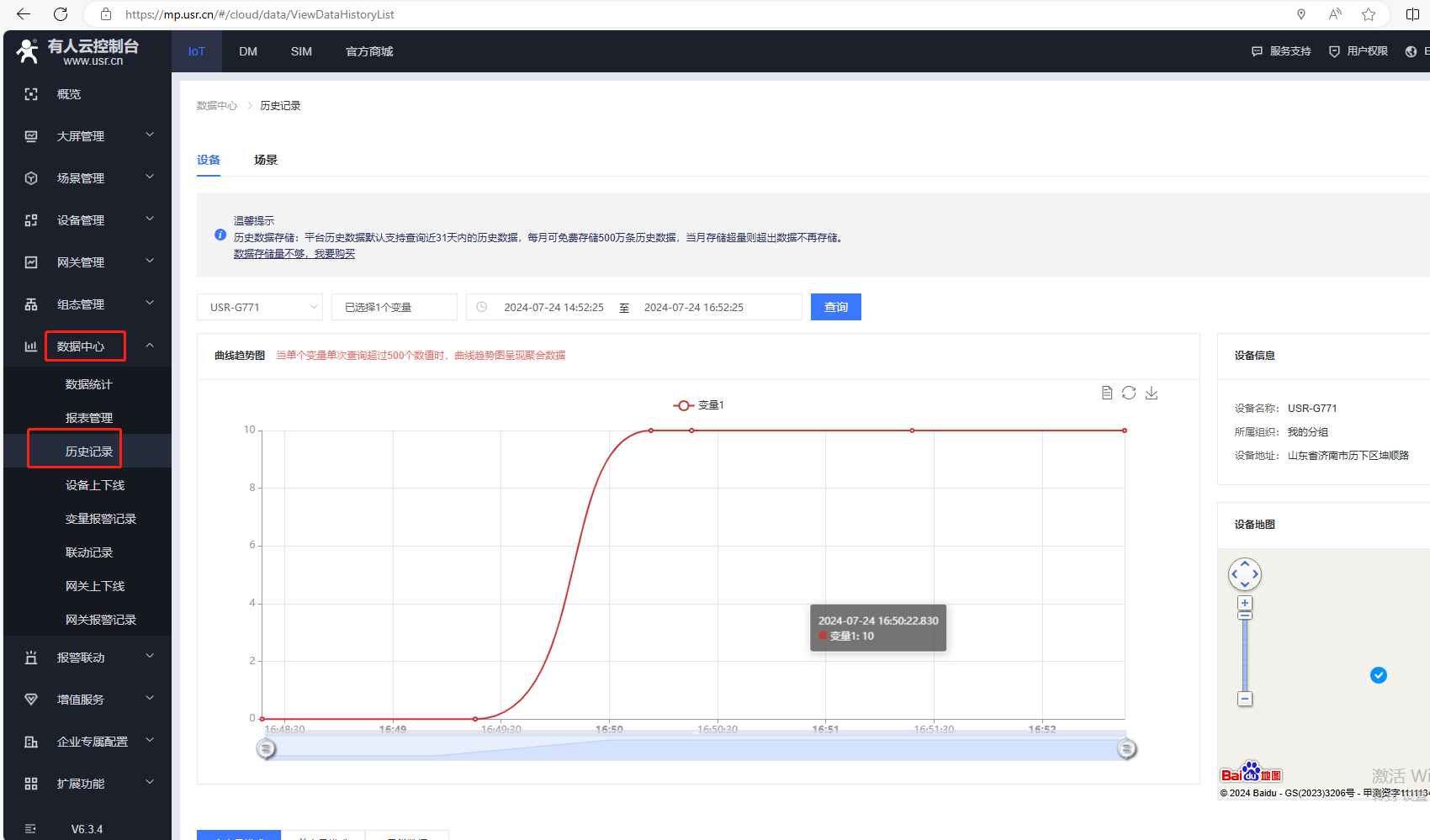

4、數據中心，歷史記錄查看歷史曲線和歷史數據

編寫人：金志方 編寫日期：2024-07-25

審核人：金志方 審核日期：2024-07-25

訂正版本：V1.0 訂正內容：初稿
