USR-IO34-LR-C和USR-LG220有人云云端采集示例
一、資料下載
USR-IO34-LR-C說明書 （完整版）：http://imbacareer.com.cn/Download/942.html
USR-IO34-LR-C的設置軟件：http://imbacareer.com.cn/Download/943.html
USR-IO34 接線工藝說明書V1.0.0：http://imbacareer.com.cn/Download/892.html
USR-LG220-L說明書：http://imbacareer.com.cn/Download/817.html
二、硬件連接
1、需要準備的物品
USR-IO34-LR-C 1個
USR-LG220 1個
USR-RS485串口線 1條
12V電源適配器 2個
筆記本電腦 1臺
可以上外網的路由器1個
網線1根
2、硬件連接
第一步：將USR-IO34-LR-C 485串口接USB-RS485串口線接電腦的USB口，接好LORA天線，接12V電源適配上電。
第二步：USR-LG220接12V電源適配上電。電腦連接USR-LG220的WiFi。
第三步：配置USR-LG220的網口做WAN口，網口然后用網線接可以上外網的路由器。
第四步：注冊并登錄有人云賬號。
3、查看端口號

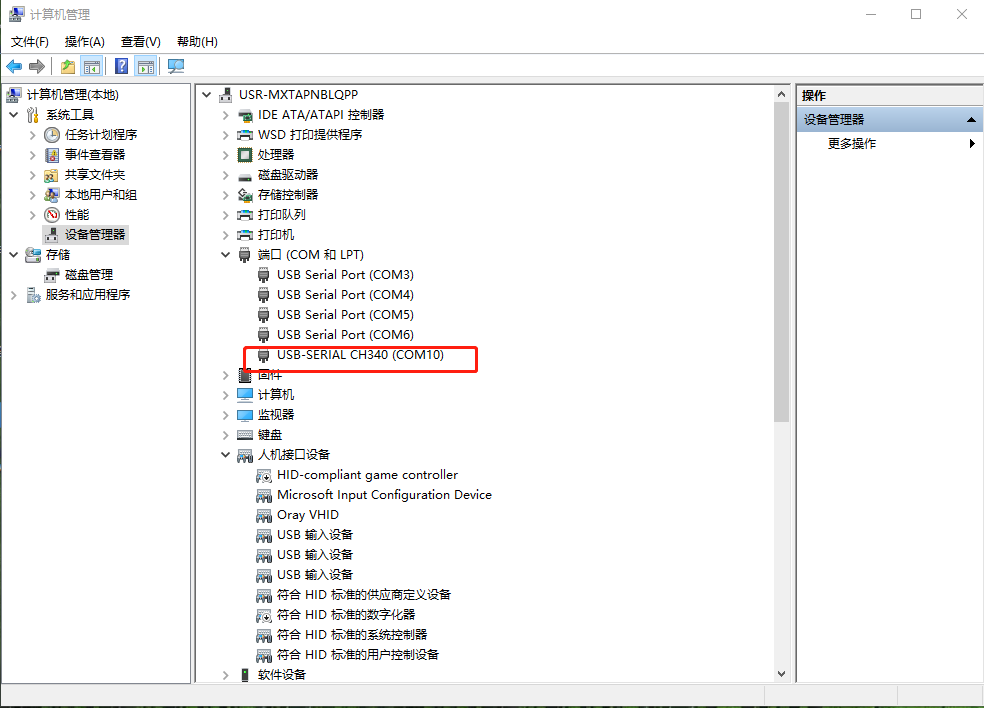

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-IO34-LR-C的USB-RS485串口線COM口號，COM10。
三、USR-LG220參數設置
1、登錄USR-LG220內置網頁

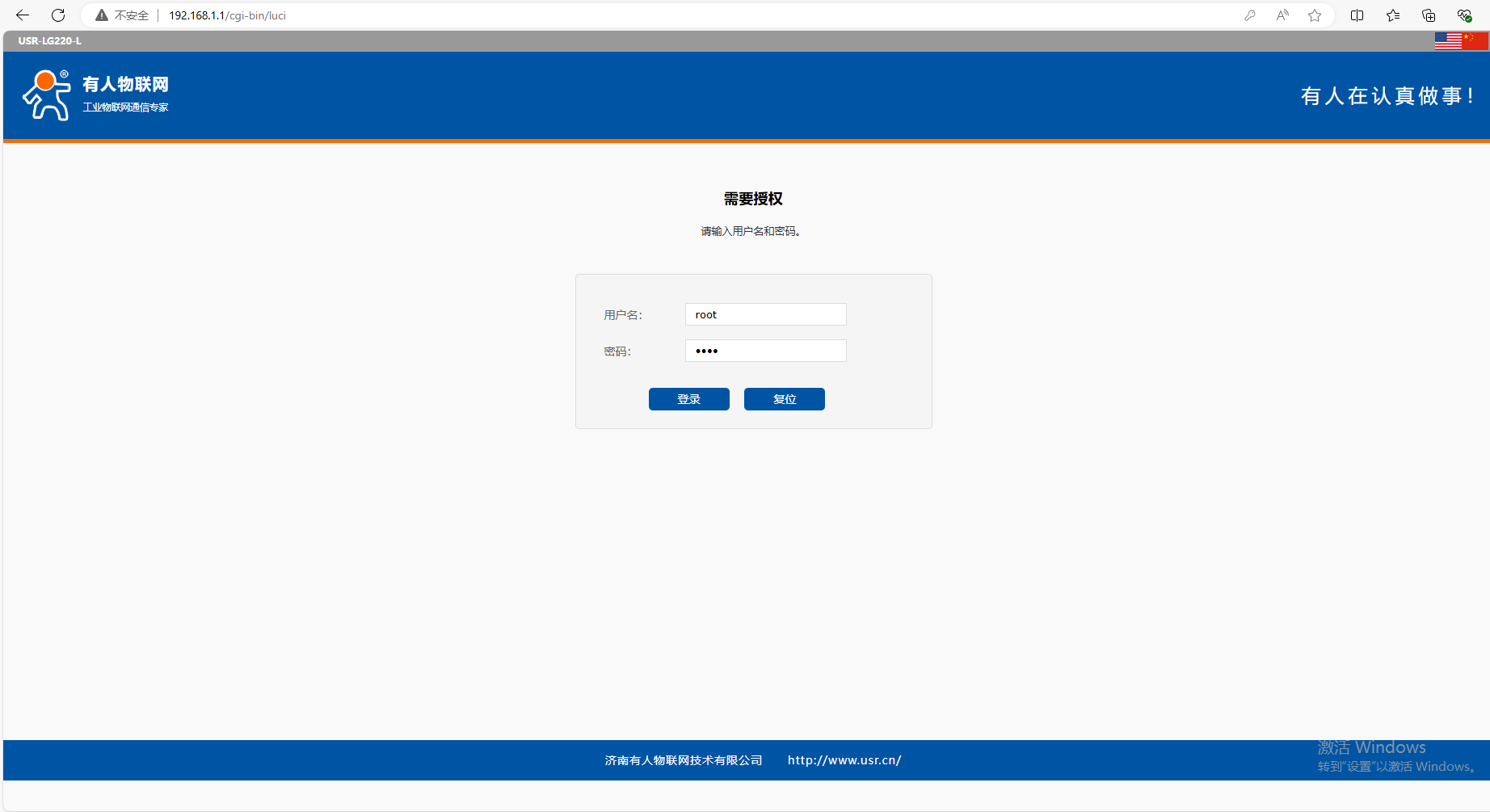

電腦連接USR-LG220的WIFI，瀏覽器輸入USR-LG220默認IP，192.168.1.1，密碼是root ，登錄USR-LG220內置網頁。

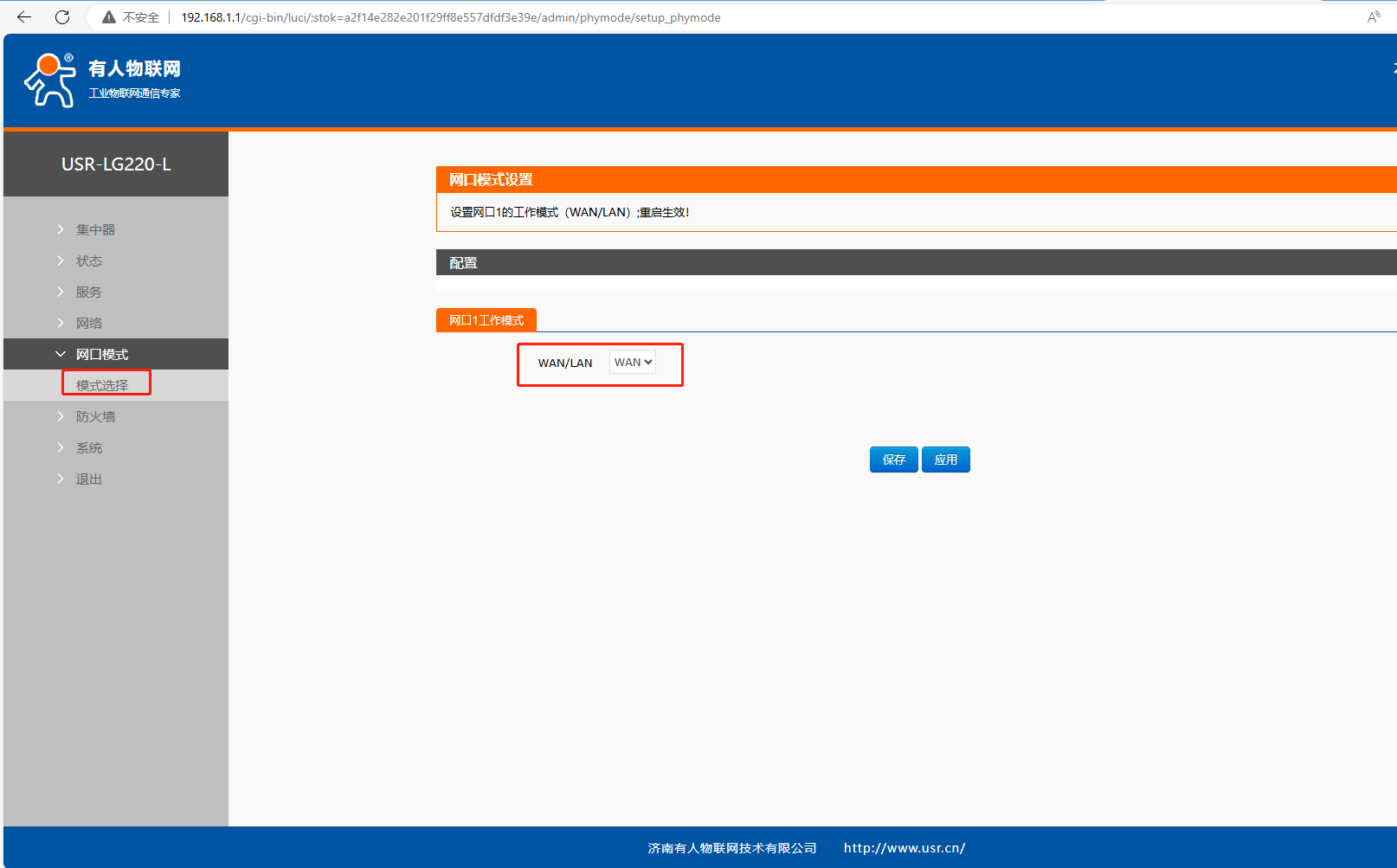

2、網口模式設置WAN口
3、USR-LG220的WAN口用網線接可以上外網的路由器。
或者USR-LG220插4G SIM卡上網。
登錄路由器管理頁面查看，路由器給USR-LG220分配的IP。電腦連接同一個路由器上網，瀏覽器輸入這個IP，登錄USR-LG220的網頁。

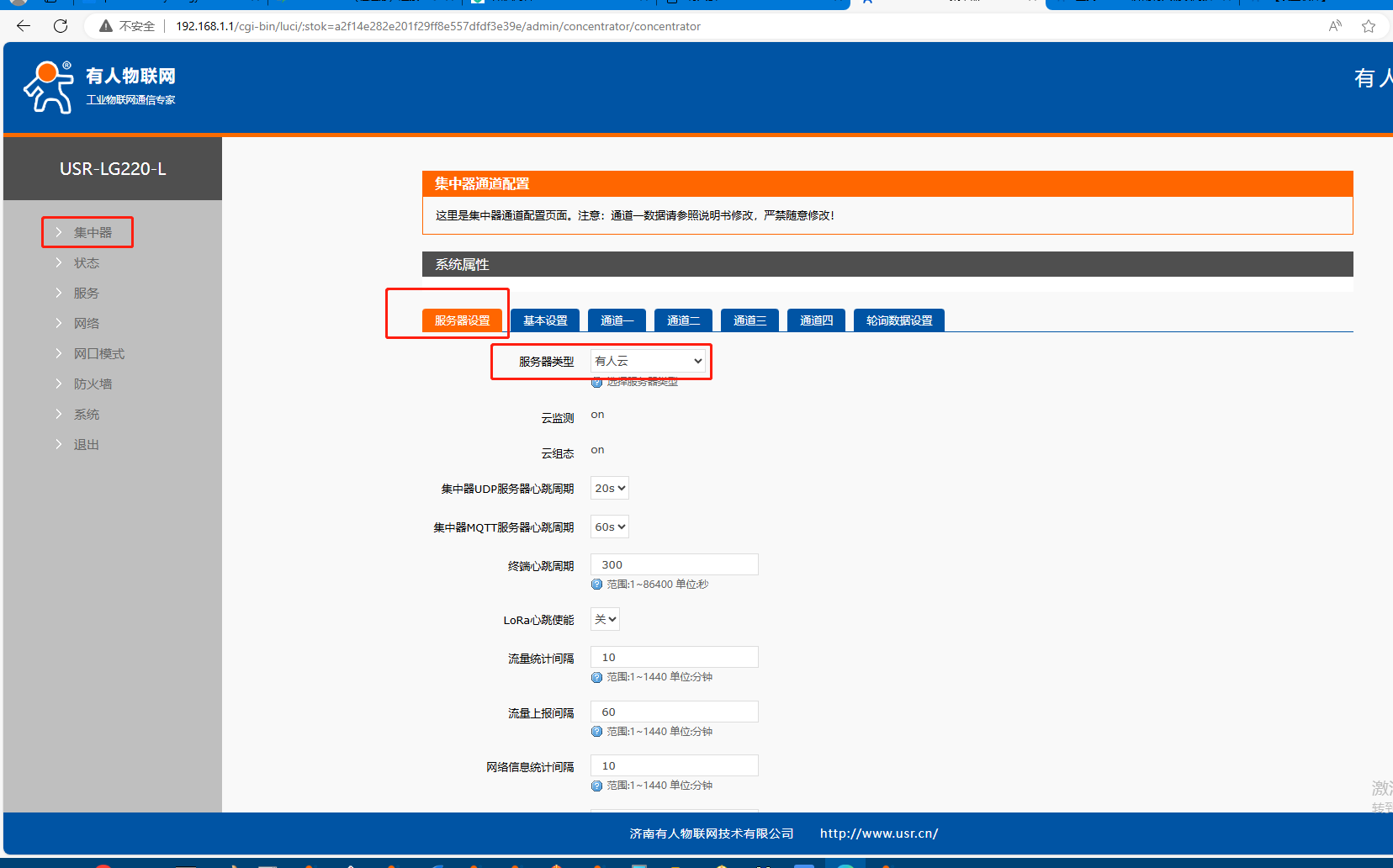

4、配置USR-LG220服務器設置
服務器類型：有人云
其他參數可以默認

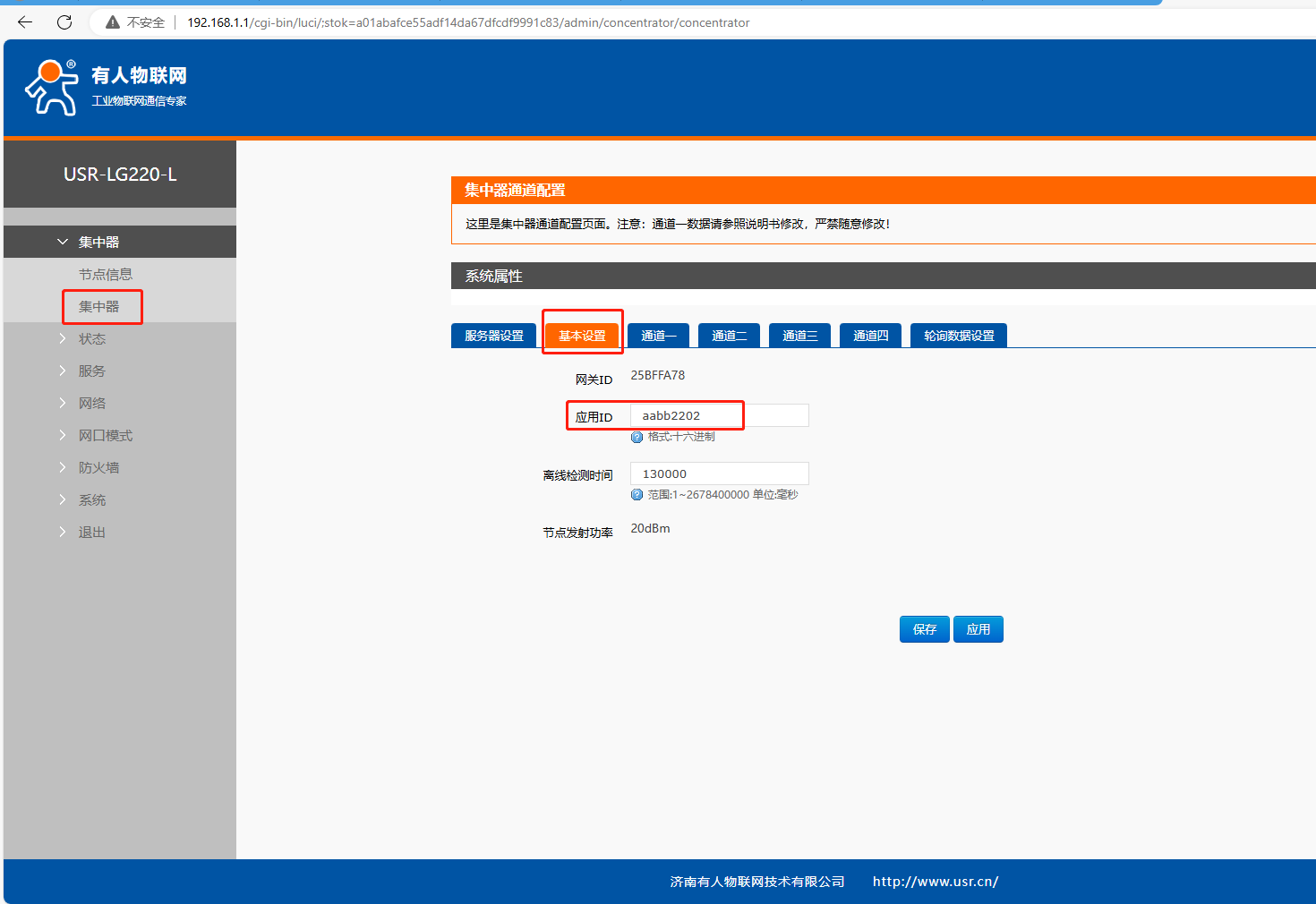

5、配置USR-LG220基本設置
應用ID：aabb2202（可以修改）
離線檢測時間保持默認

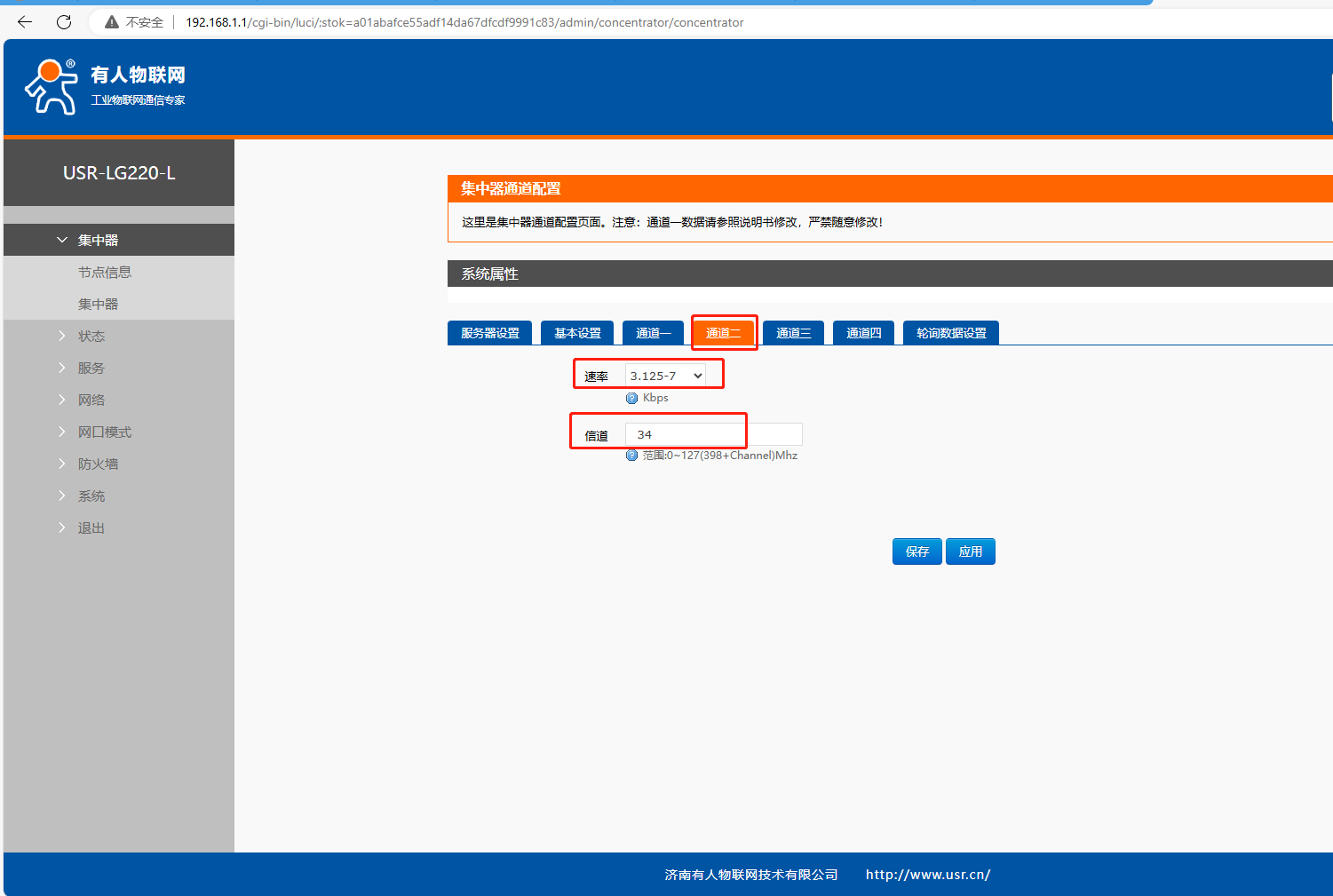

6、以下通道參數設置
通道一參數設置速率7，信道34。其他通道二參數設置速率7，信道34。通道三四參數保持默認。

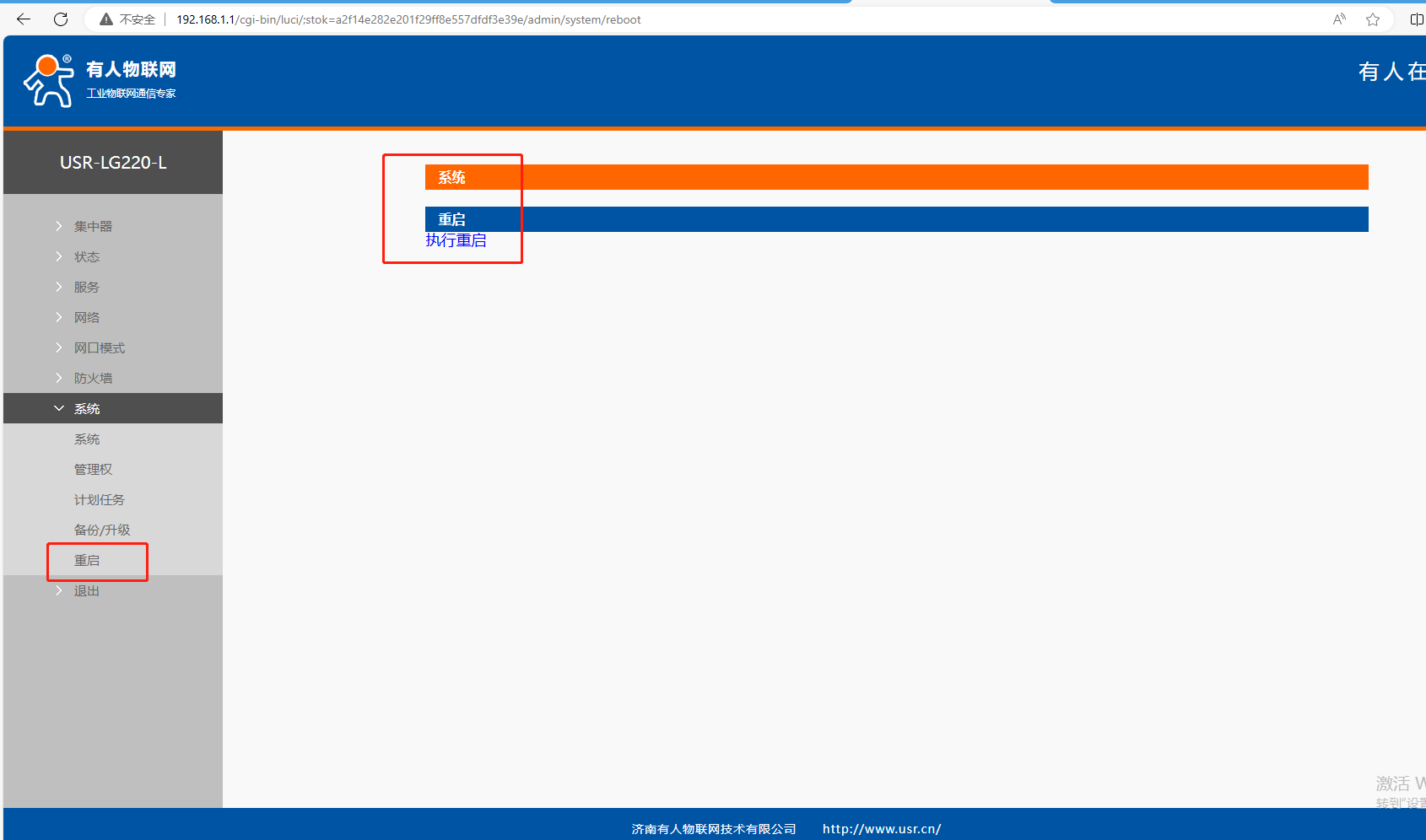

7、網頁重啟USR-LG220
系統——重啟——執行重啟。
四、USR-IO34-LR-C參數設置

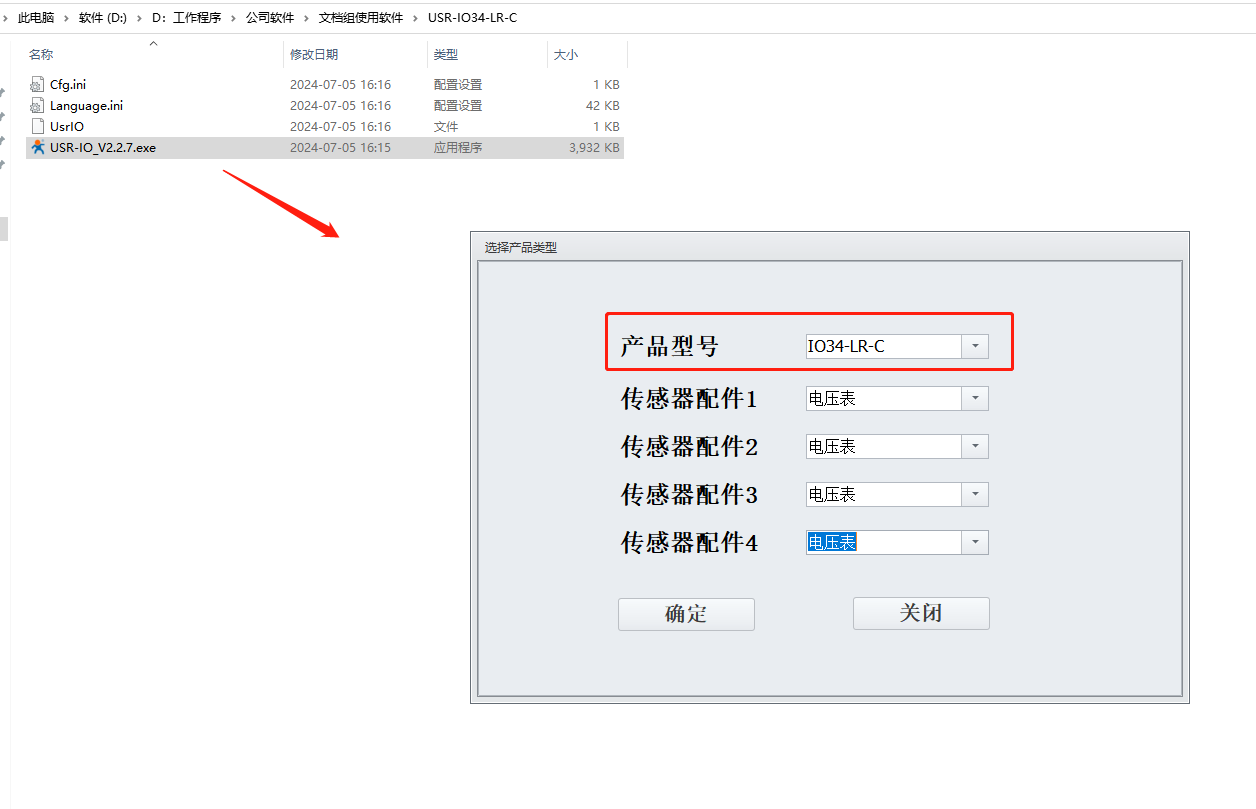

1、電腦打開USR-IO34-LR-C的設置軟件，產品型號選擇IO34-LR-C

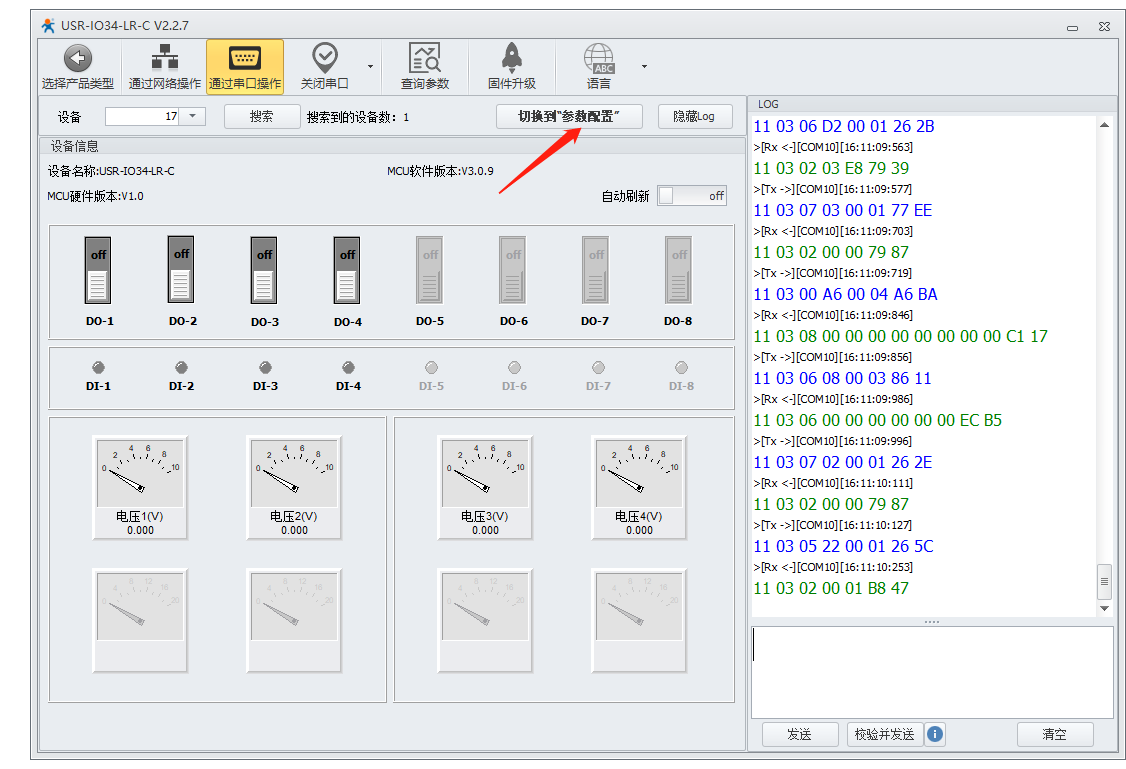

2、用默認串口參數打開串口COM10，點擊搜索，搜到設備之后，選中搜到的設備從機號17

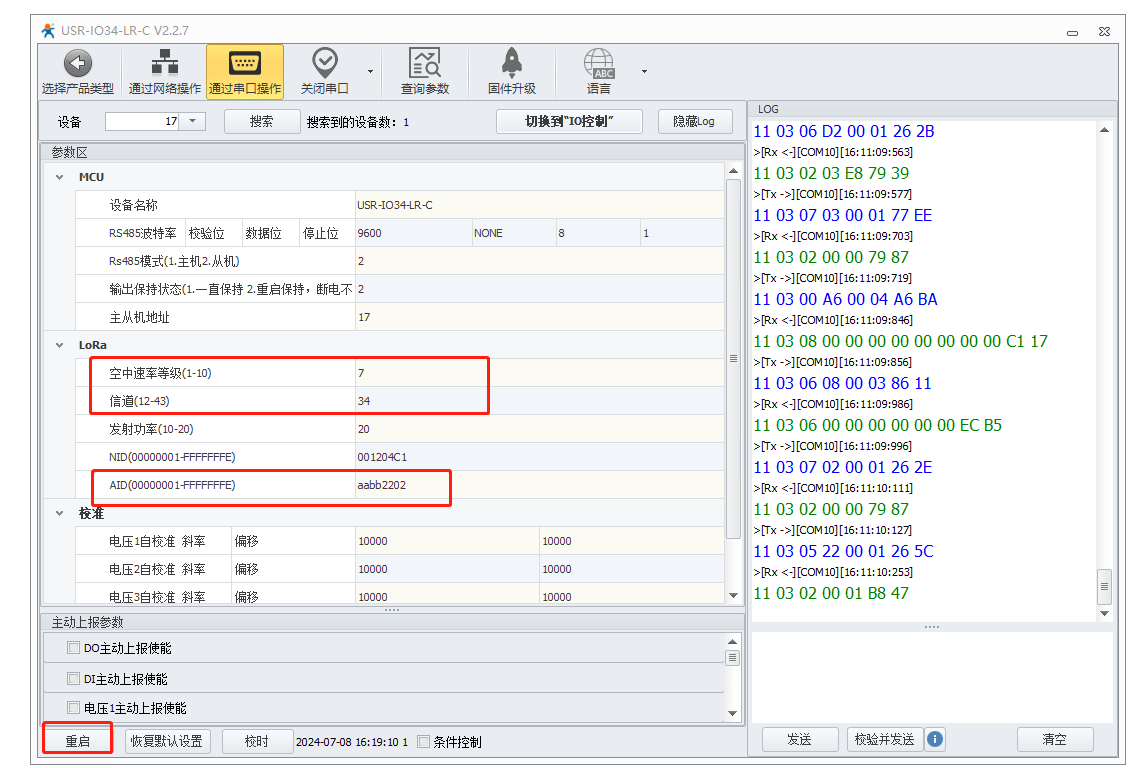

3、點擊切換到參數配置，LoRa參數設置
空中速率等級7
信道34
AID應用ID：aabb2202
點擊重啟
五、有人云參數設置

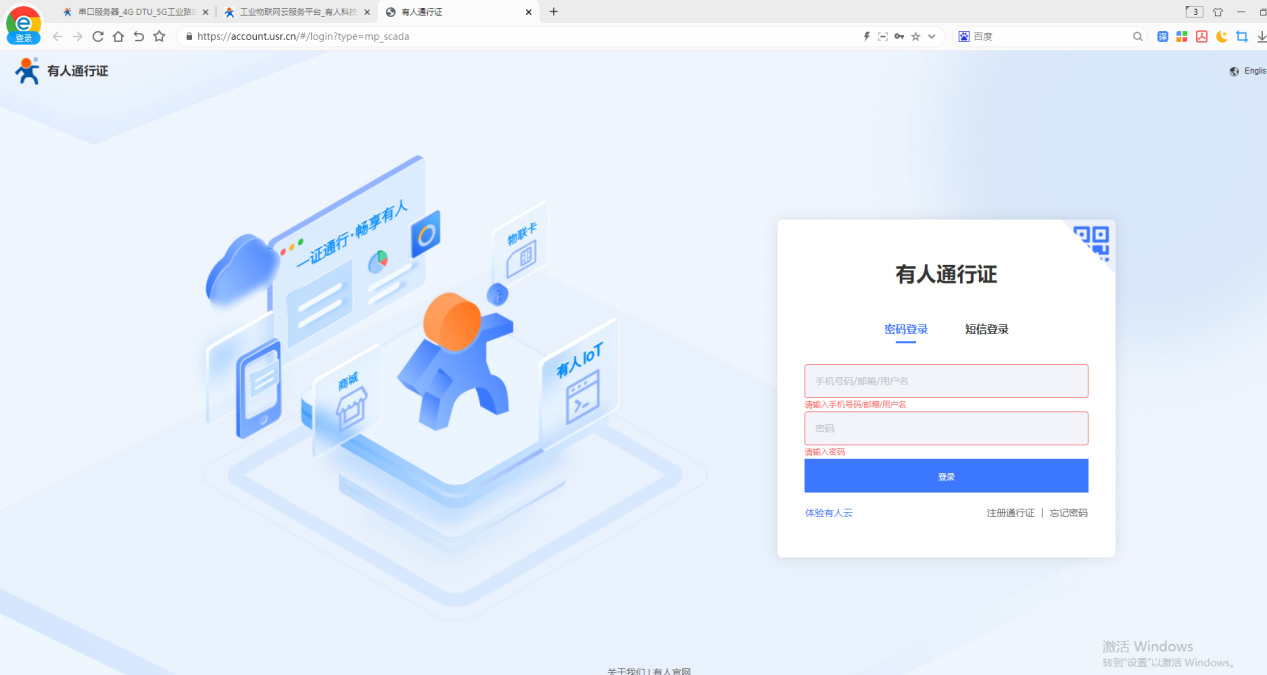

1、登錄有人云賬號
imbacareer.com.cn 點擊有人云跳轉到登錄頁面。
2、添加USR-LG220設備

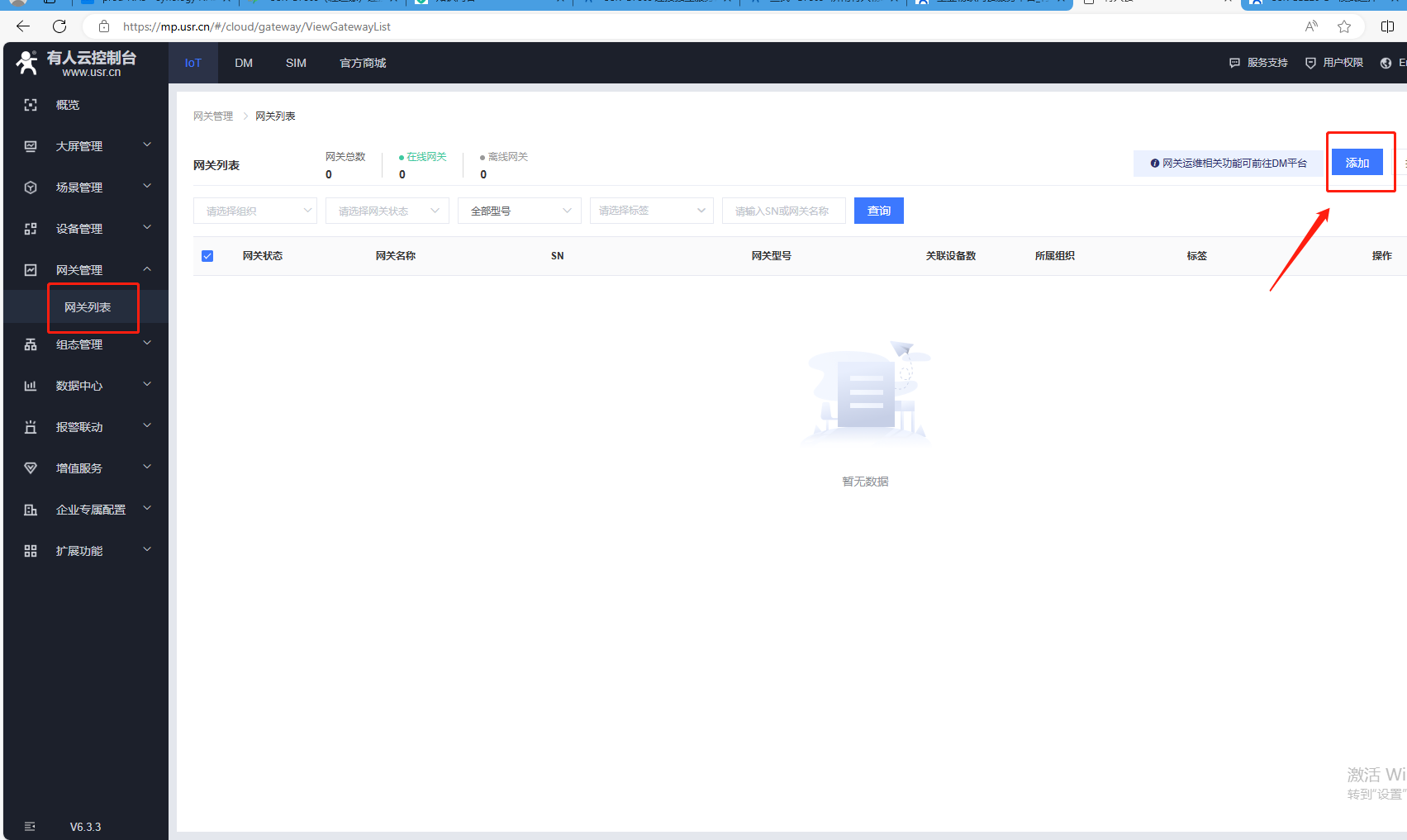

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

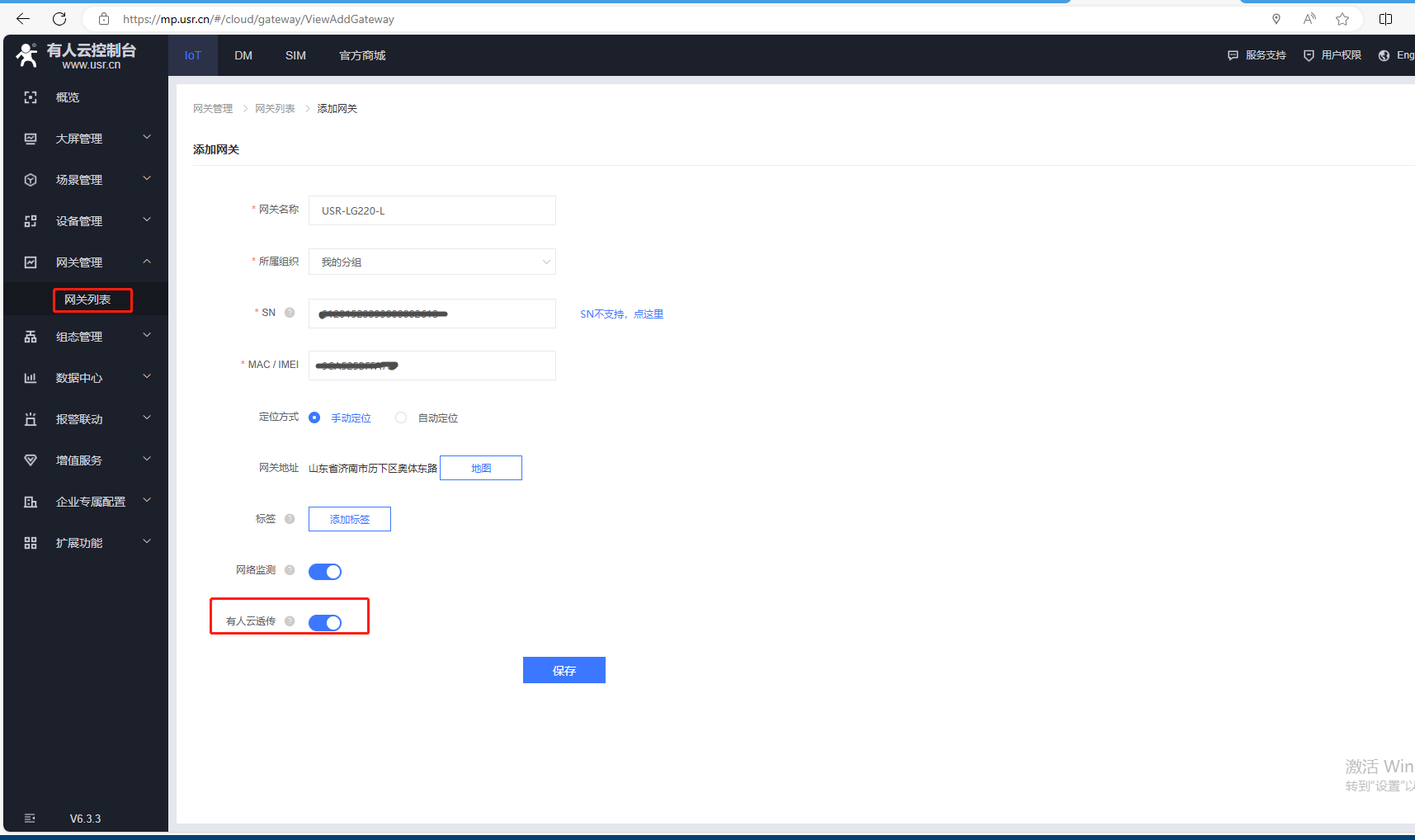

（2）USR-LG220使用SN和MAC添加設備，數據透傳一定開啟，最后點擊保存。

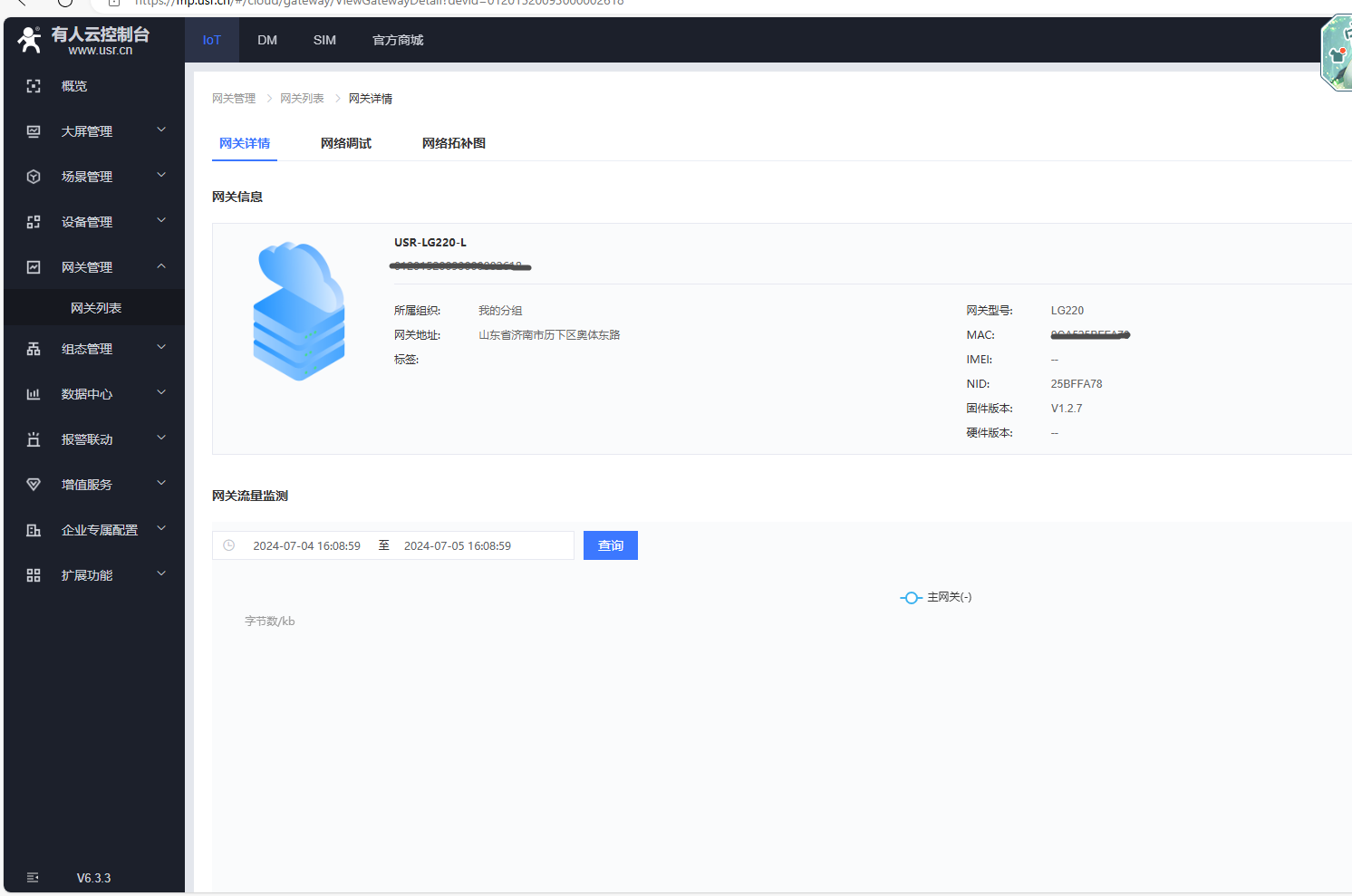

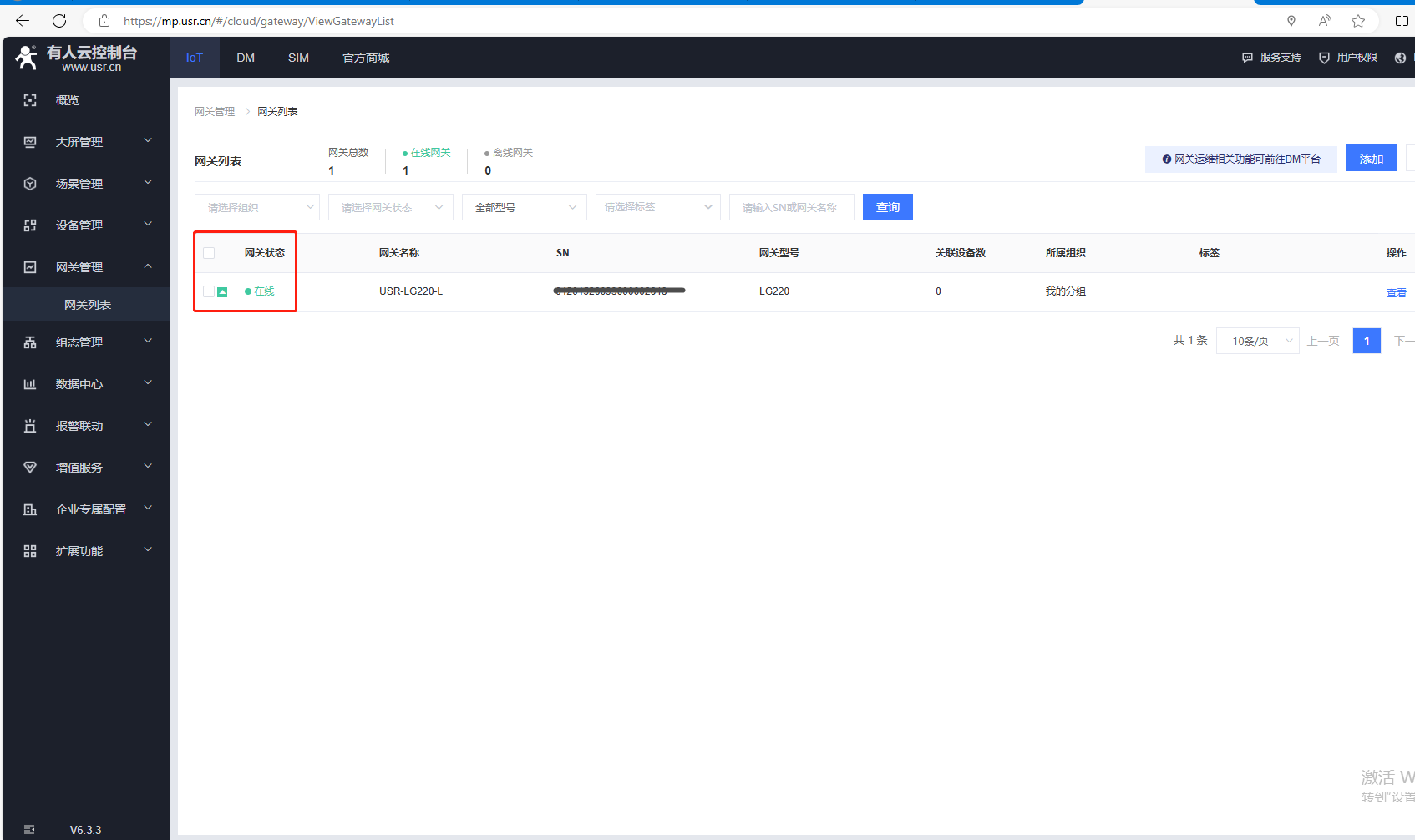

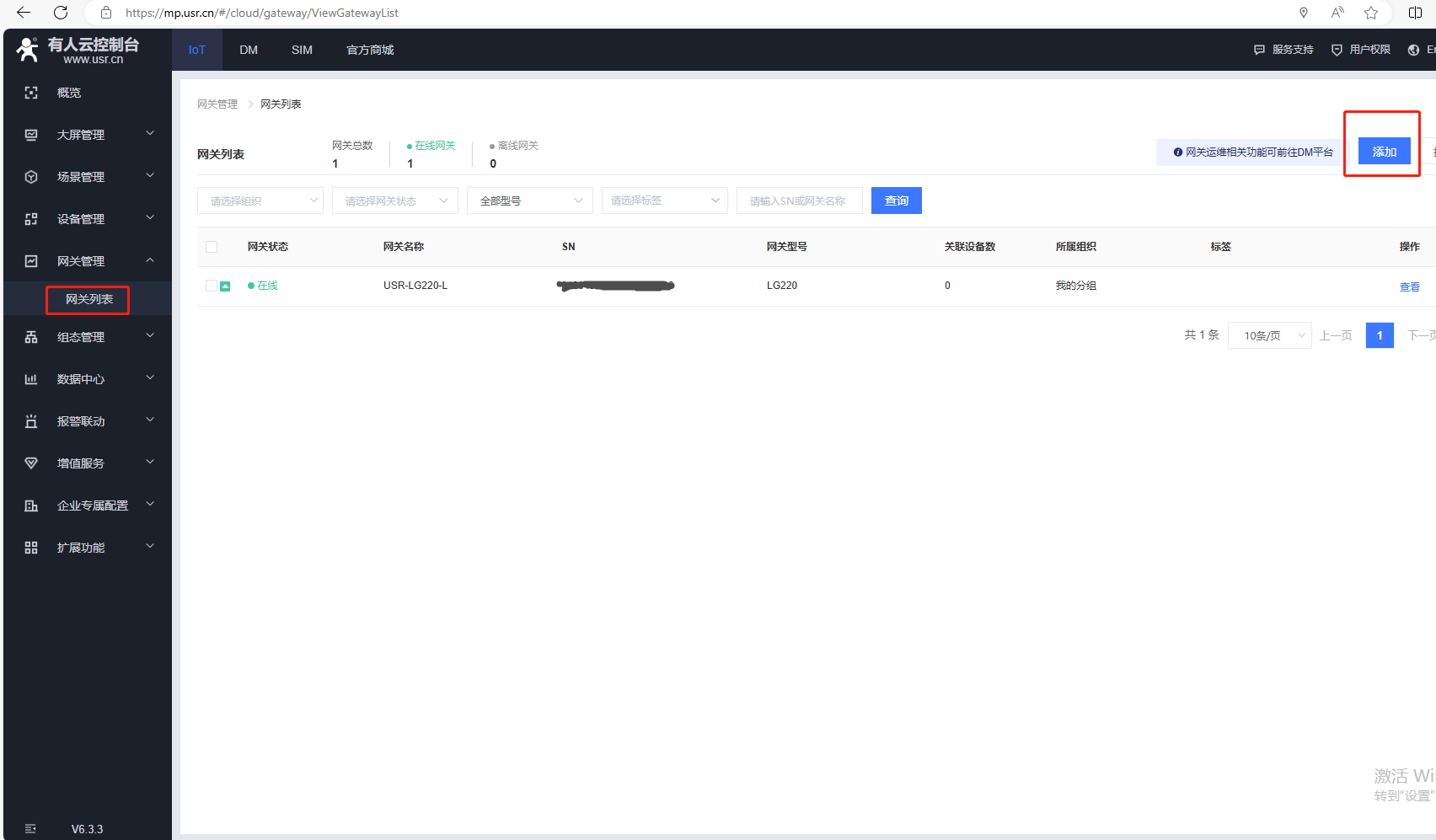

（3）添加完成，返回網關列表，USR-LG220聯網正常后，網絡狀態在線。
3、添加USR-IO34-LR-C設備
（1）點擊網關管理，網關列表，點擊添加，點擊添加。

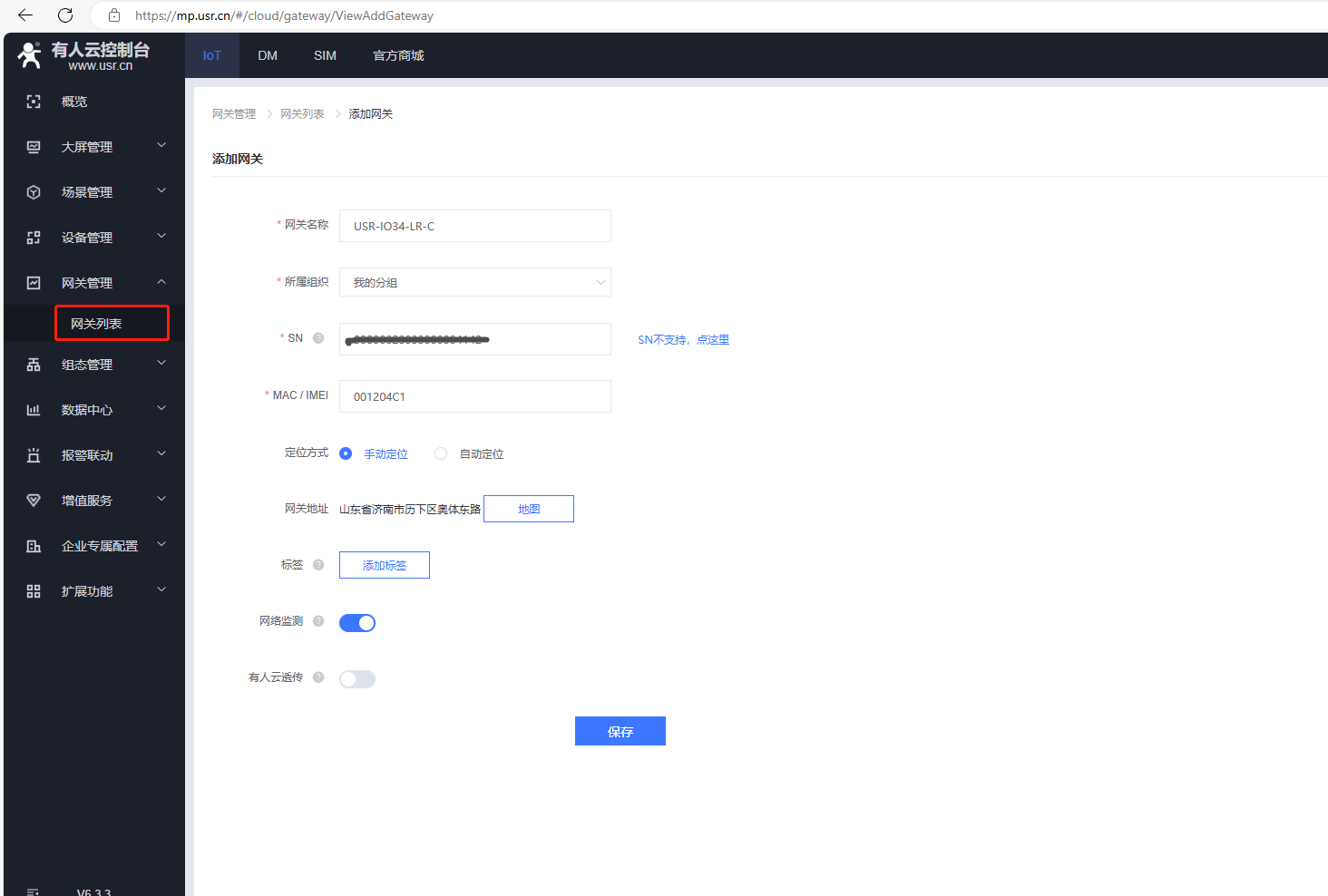

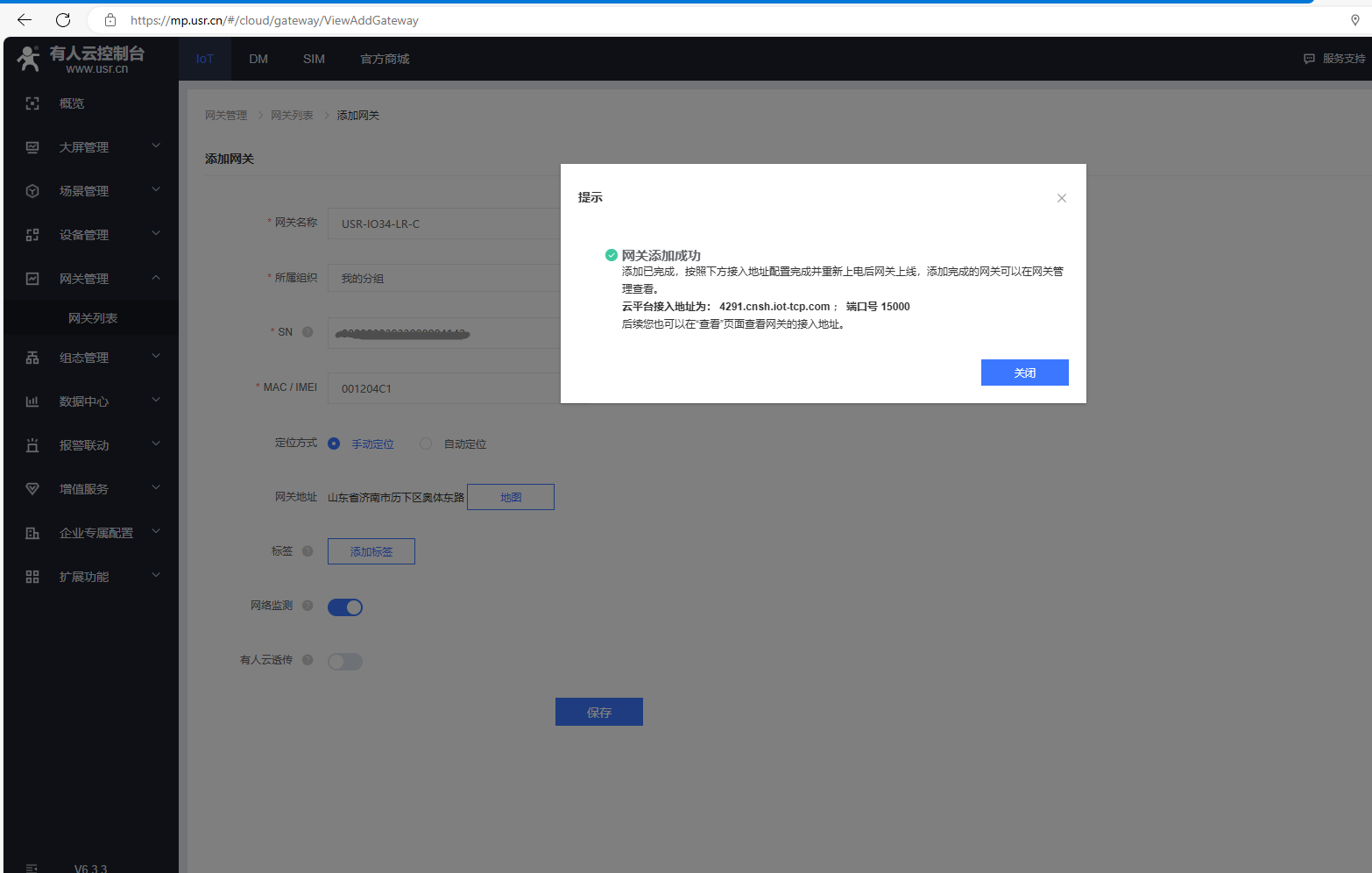

（2）USR-IO34-LR-C使用SN和NID添加網關，點擊保存。

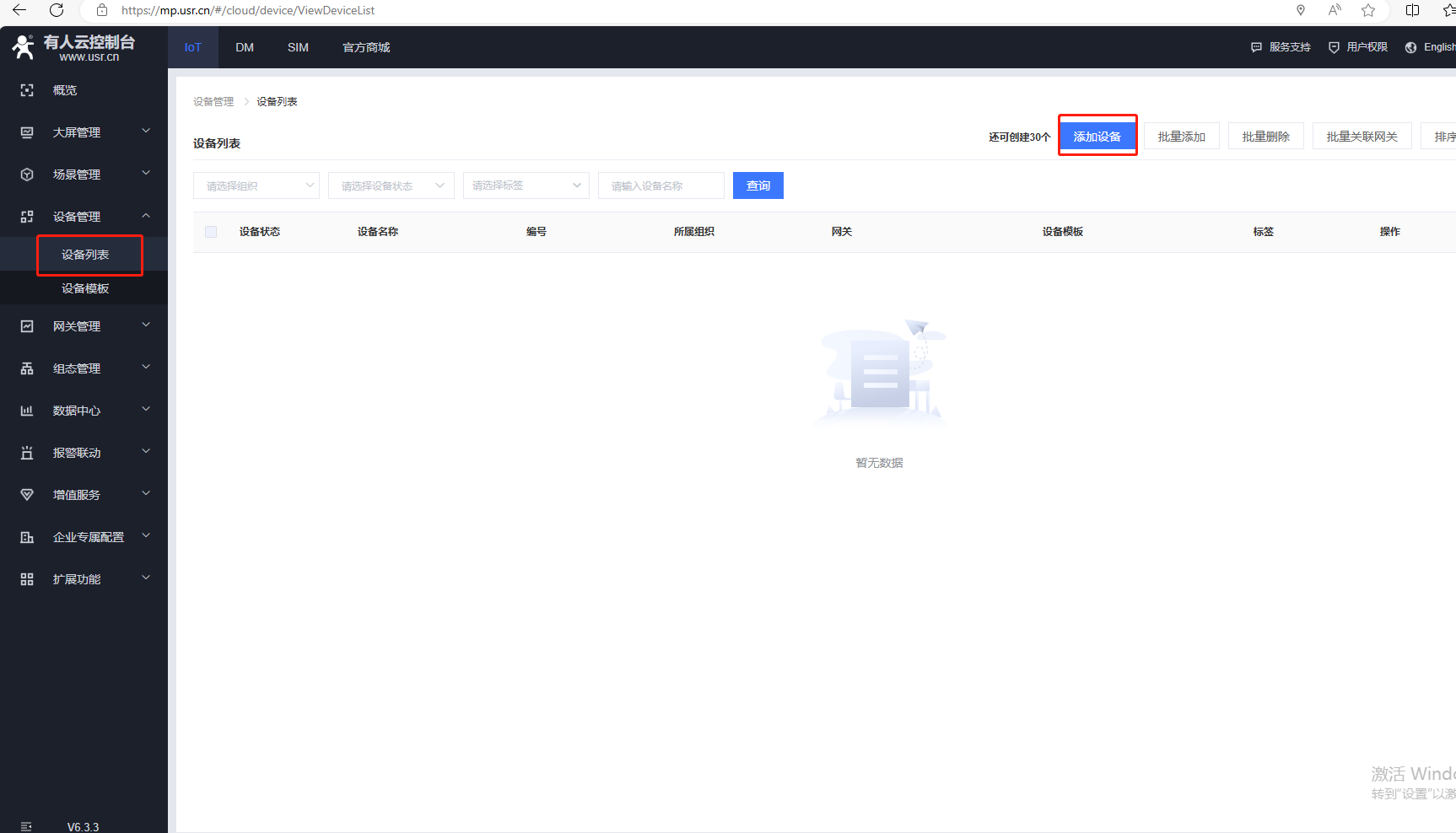

（3）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

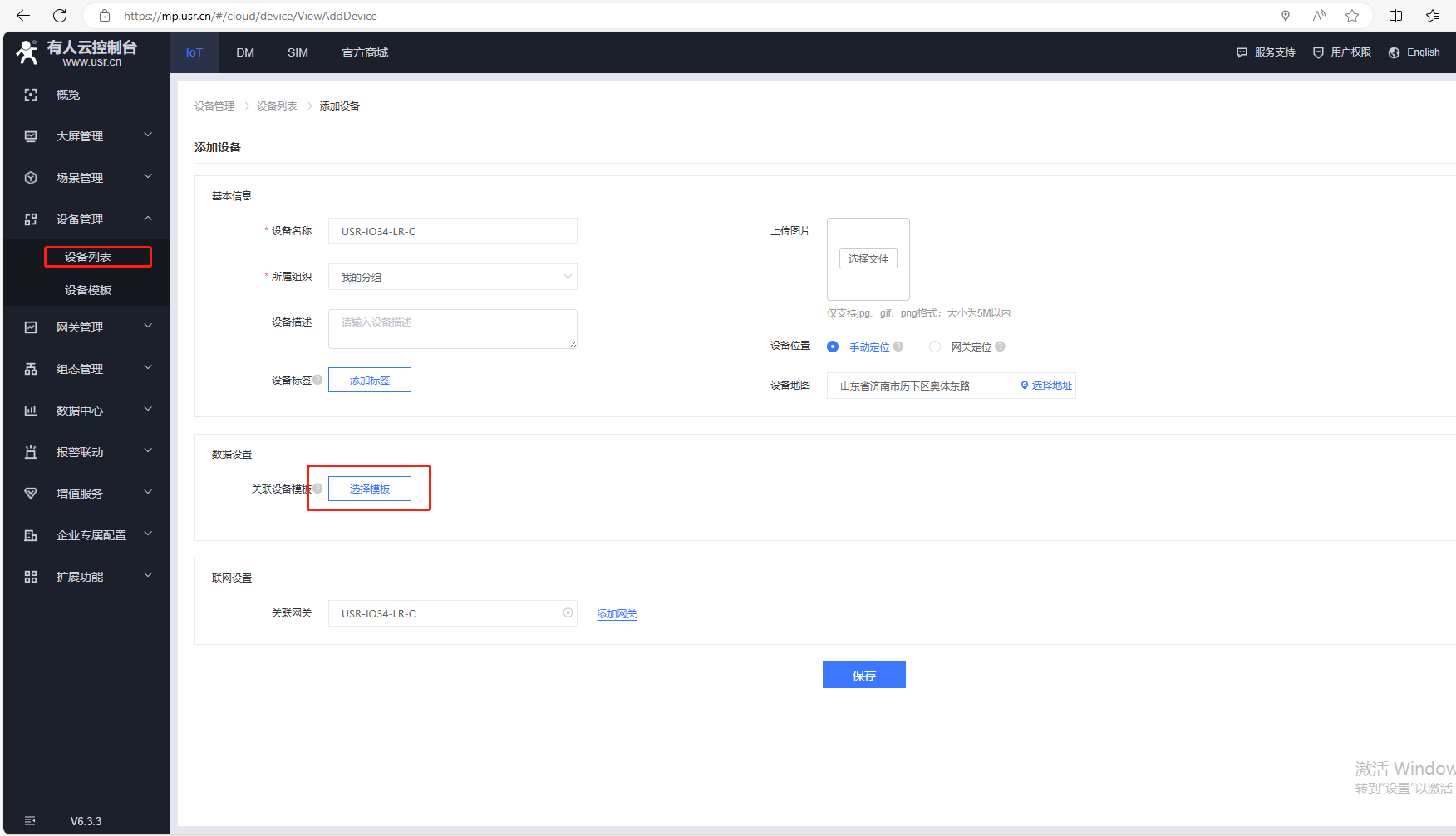

（4）添加模板，輸入設備名稱，點擊選擇模板。

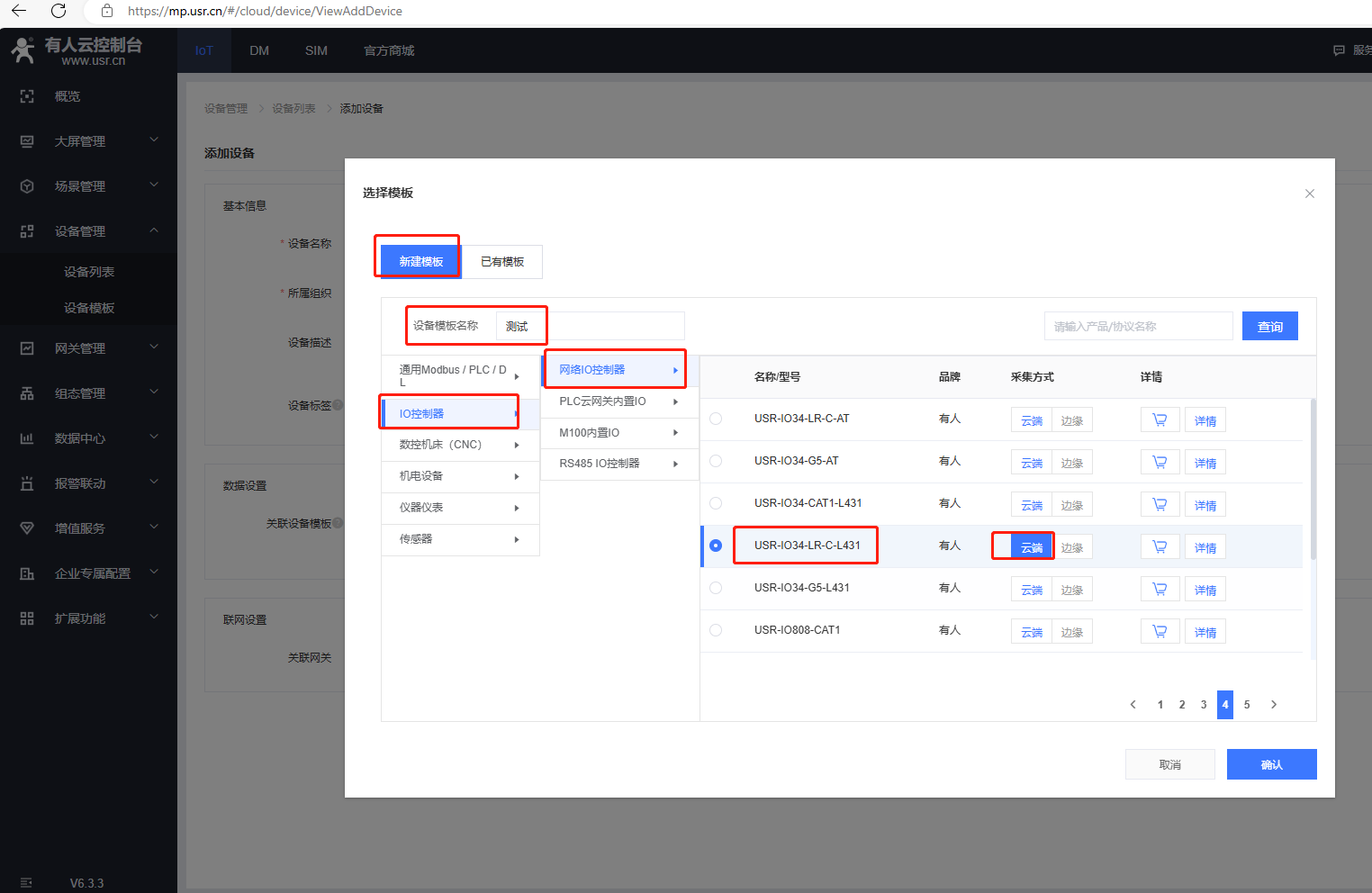

選擇新建模板，輸入設備模板名稱，IO控制器，網絡IO控制器，選擇USR-IO34-LR-C-L431，采集方式云端，最后確認。

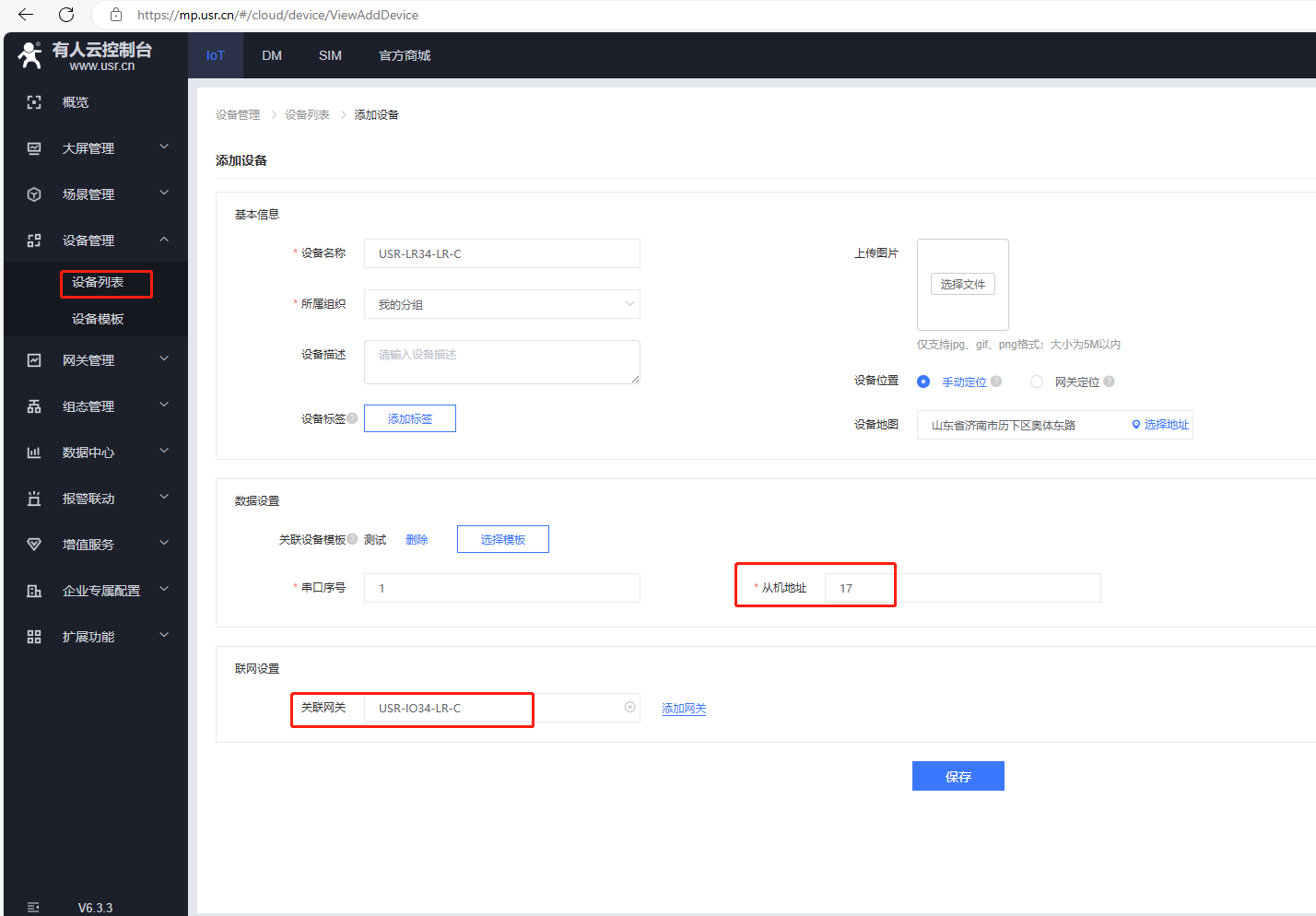

（5）添加從機，串口序號默認1，從機地址17（實際應用，填所接串口設備的十進制從機地址號）
聯網設置，關聯網關選擇自身設備，USR-IO34-LR-C，最后點擊保存。

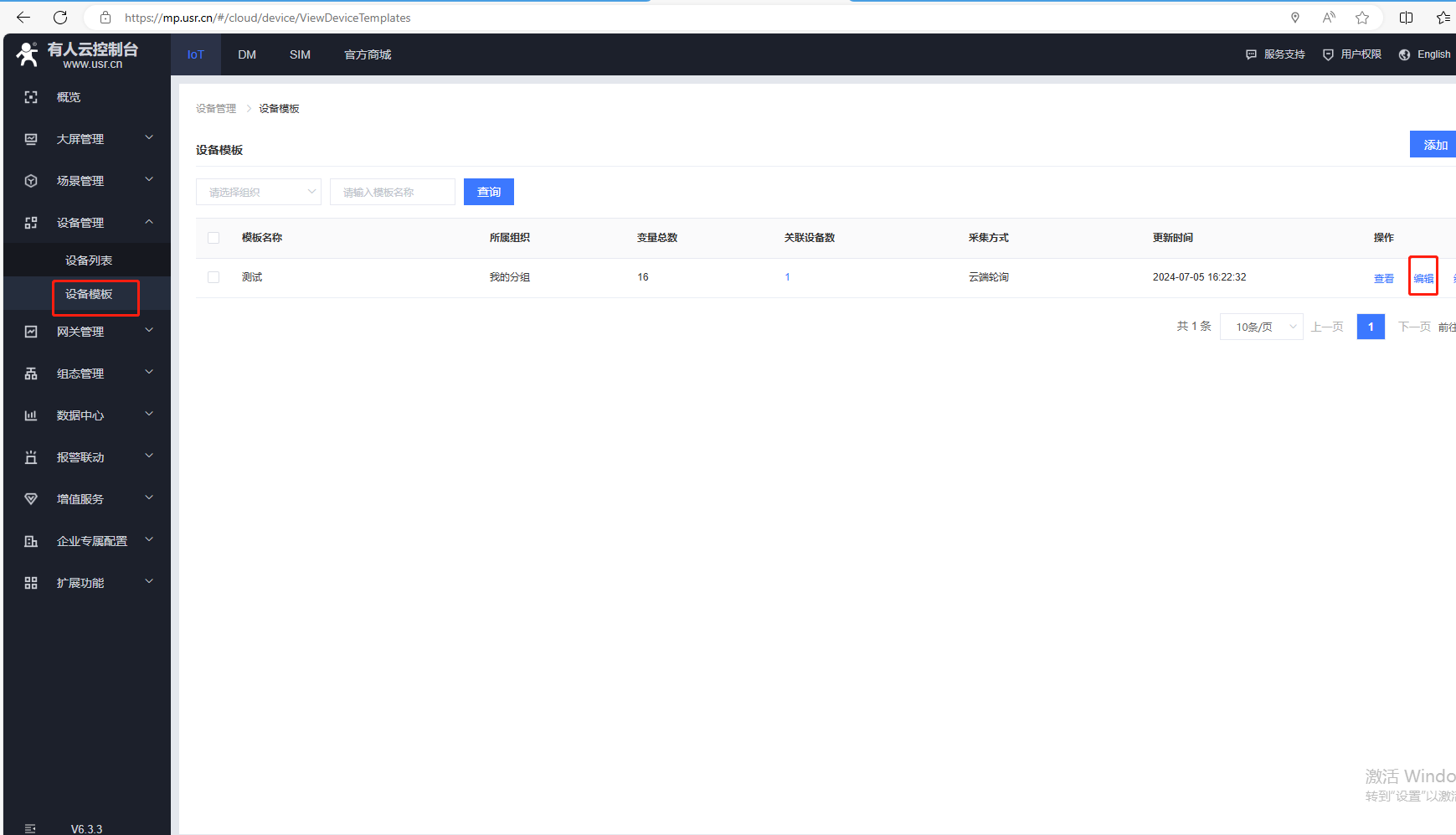

（6）添加變量，點擊設備管理，點擊設備模板，點擊編輯，可以查看USR-IO34-LR-C的DO、DI變量。

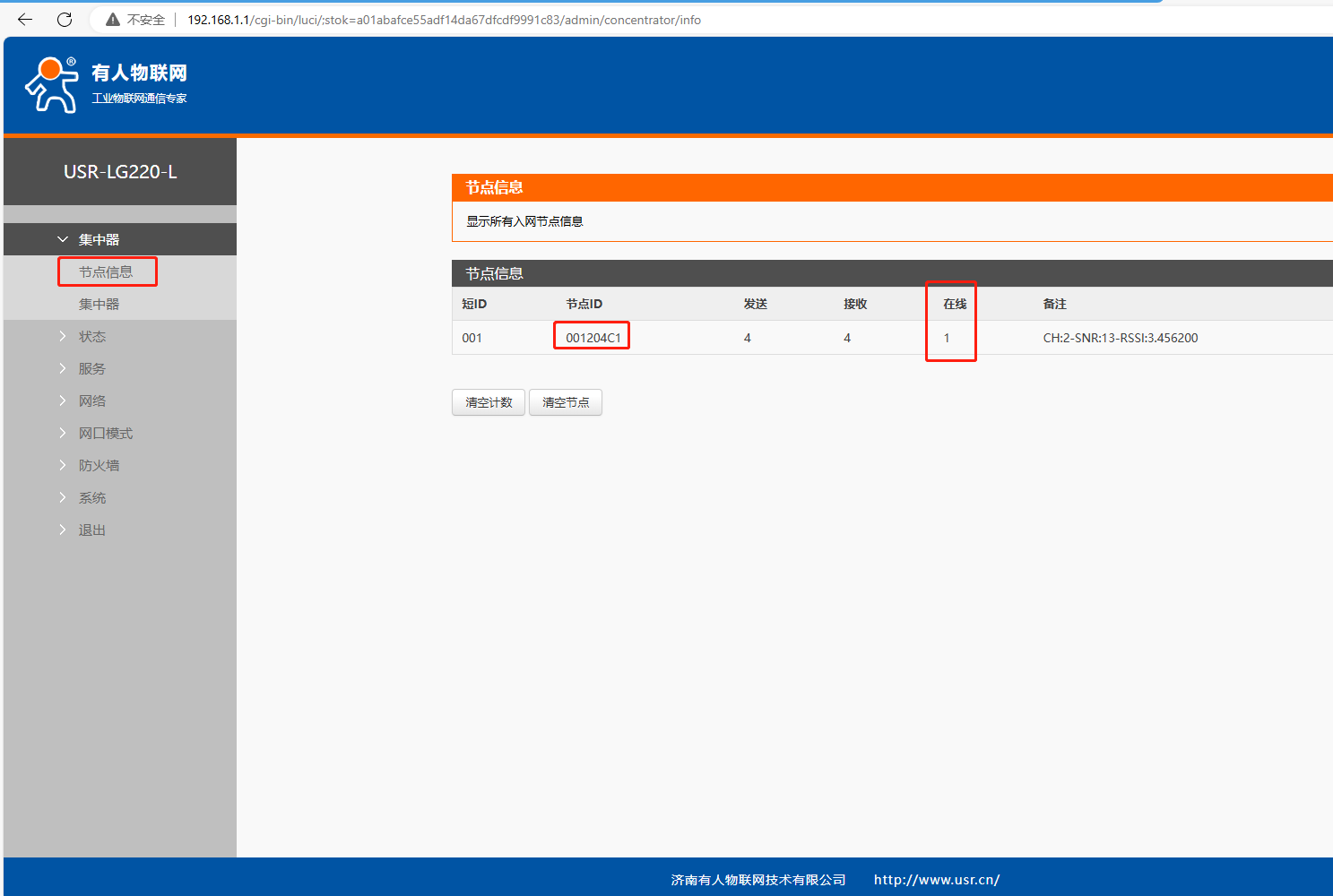

（7）登陸USR-LG220-L網頁，集中器，節點信息，可以查看USR-IO34-LR-C上線情況。

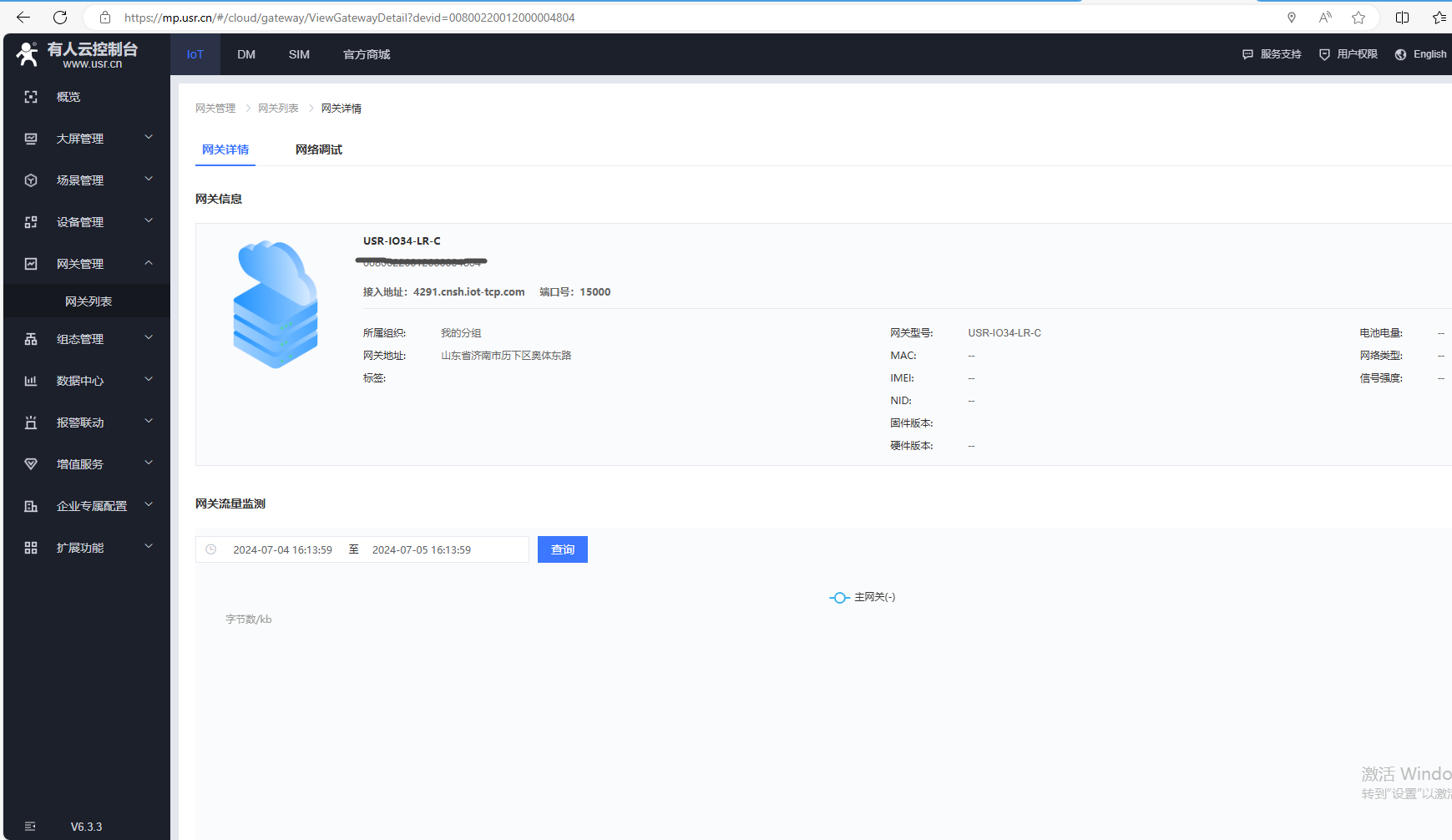

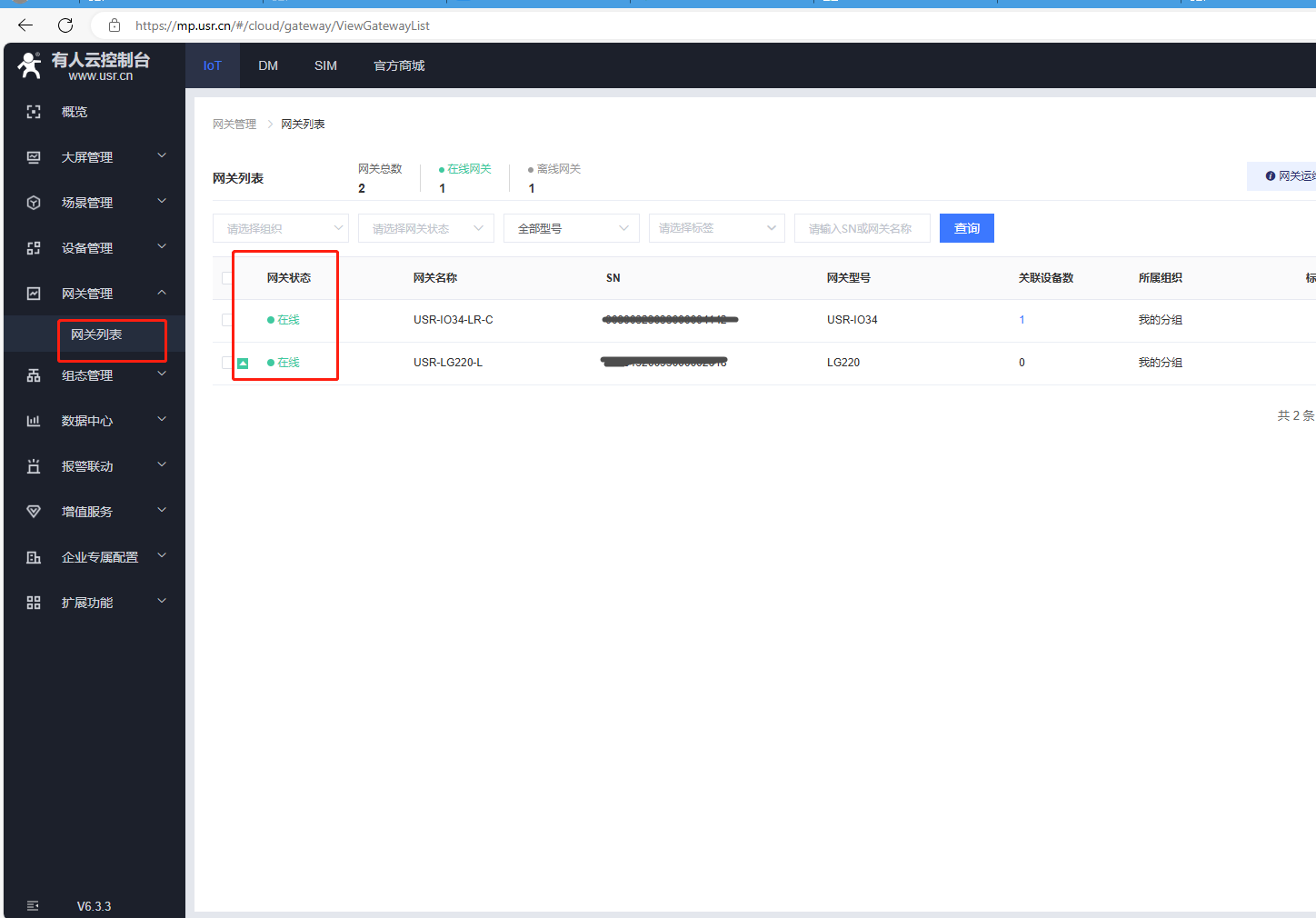

（8）返回網關列表，USR-IO34-LR-C入網到USR-LG220后，網絡狀態在線。

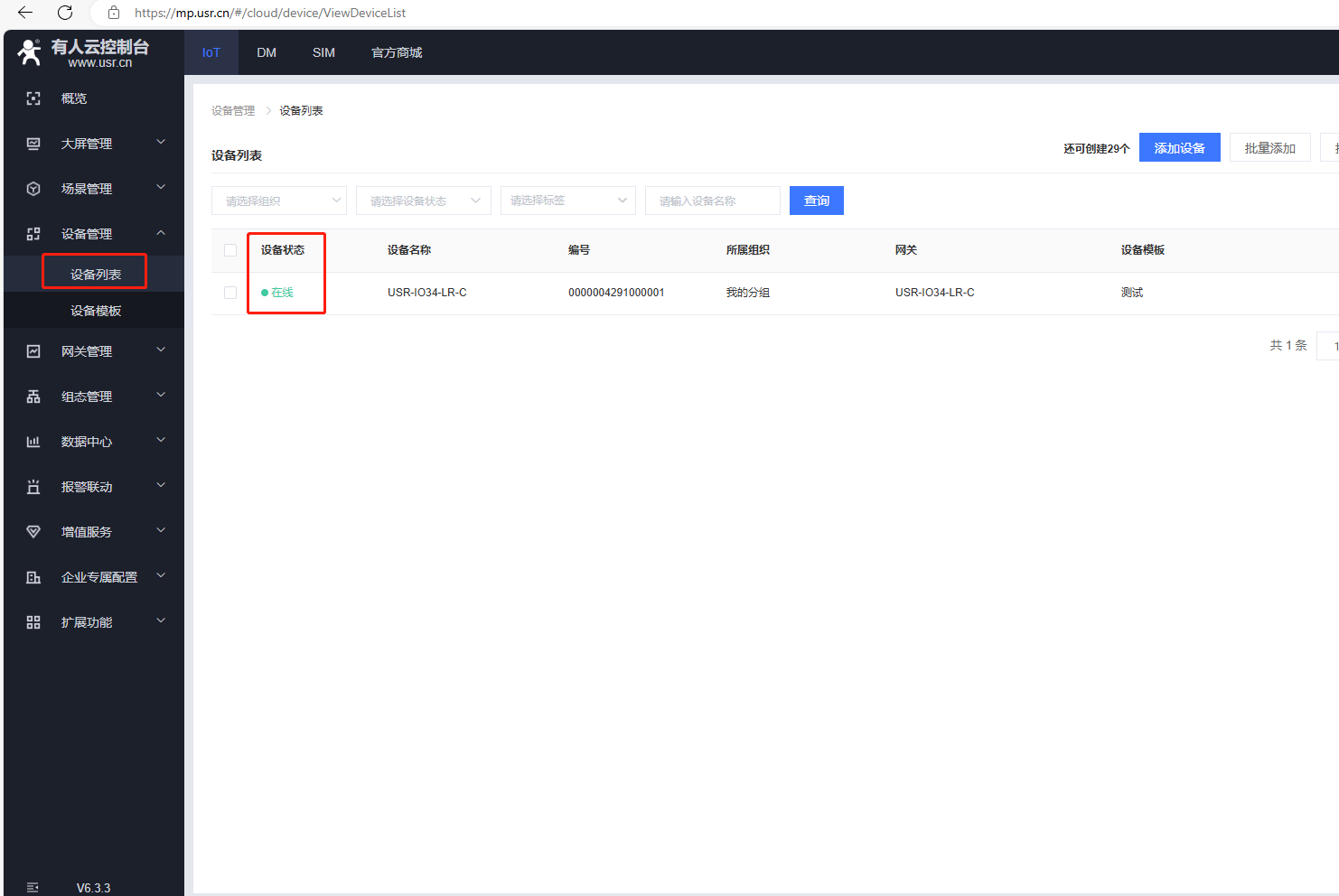

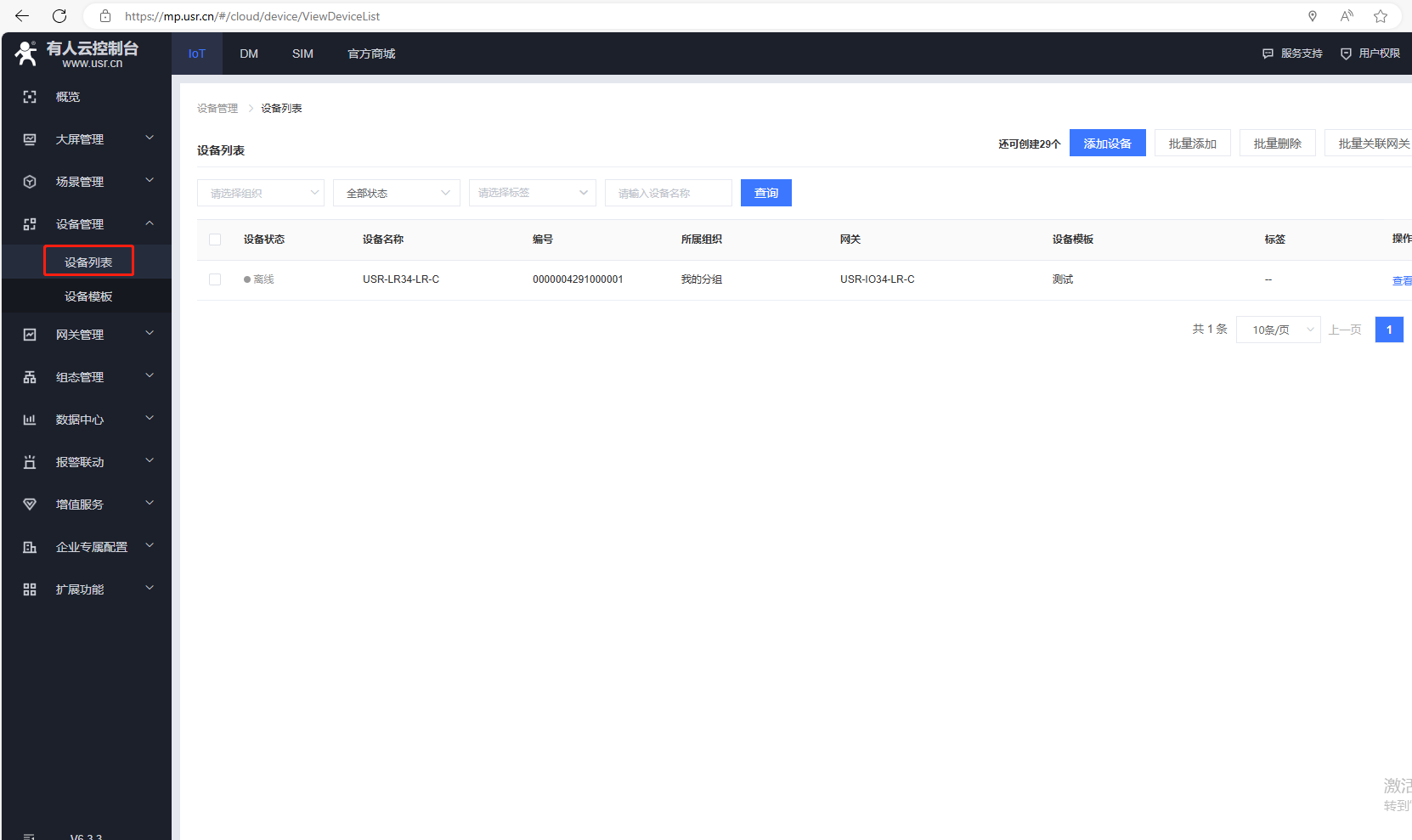

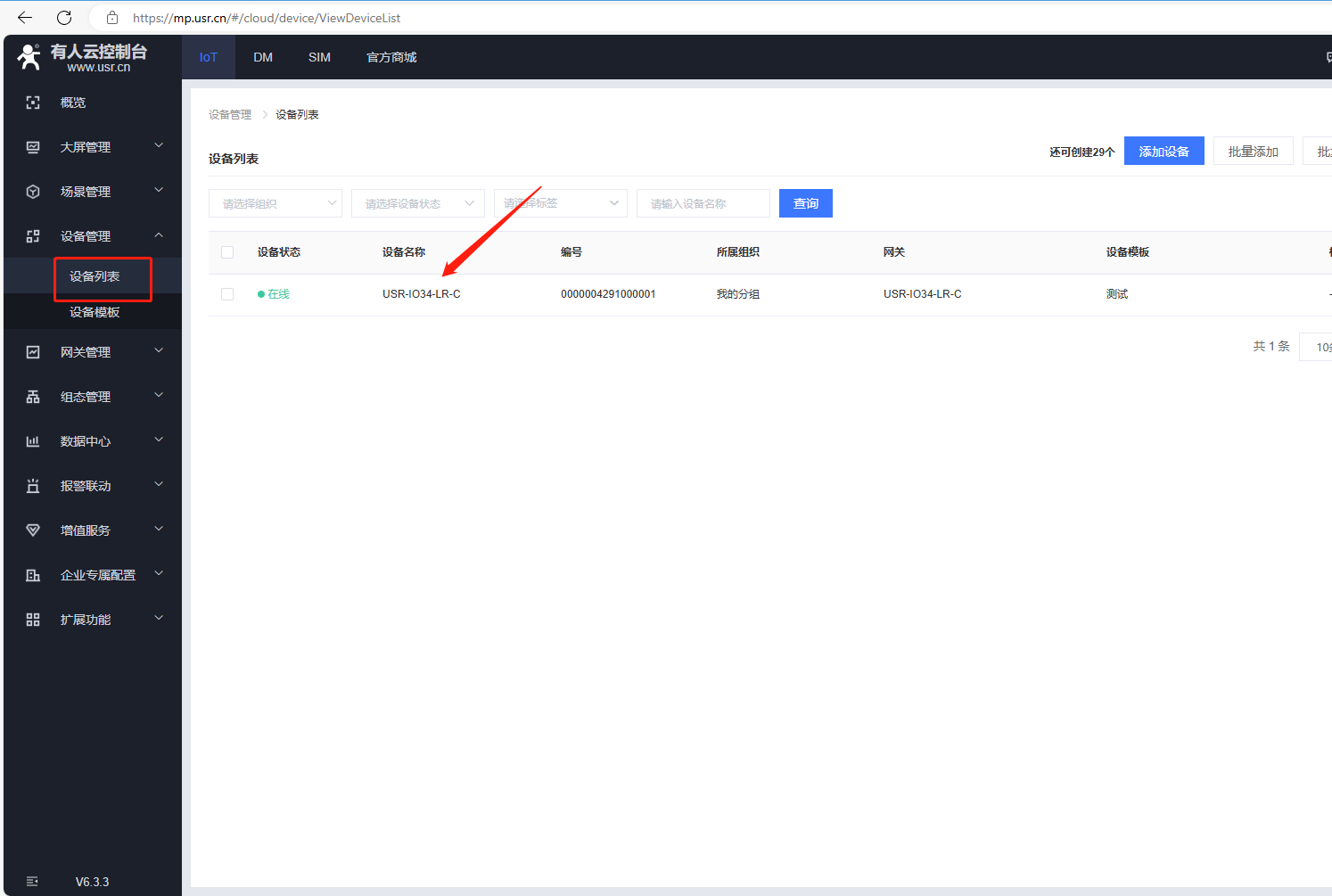

（9）返回設備列表，點擊設備名稱，可以去查看和控制變量。
六、有人云控制

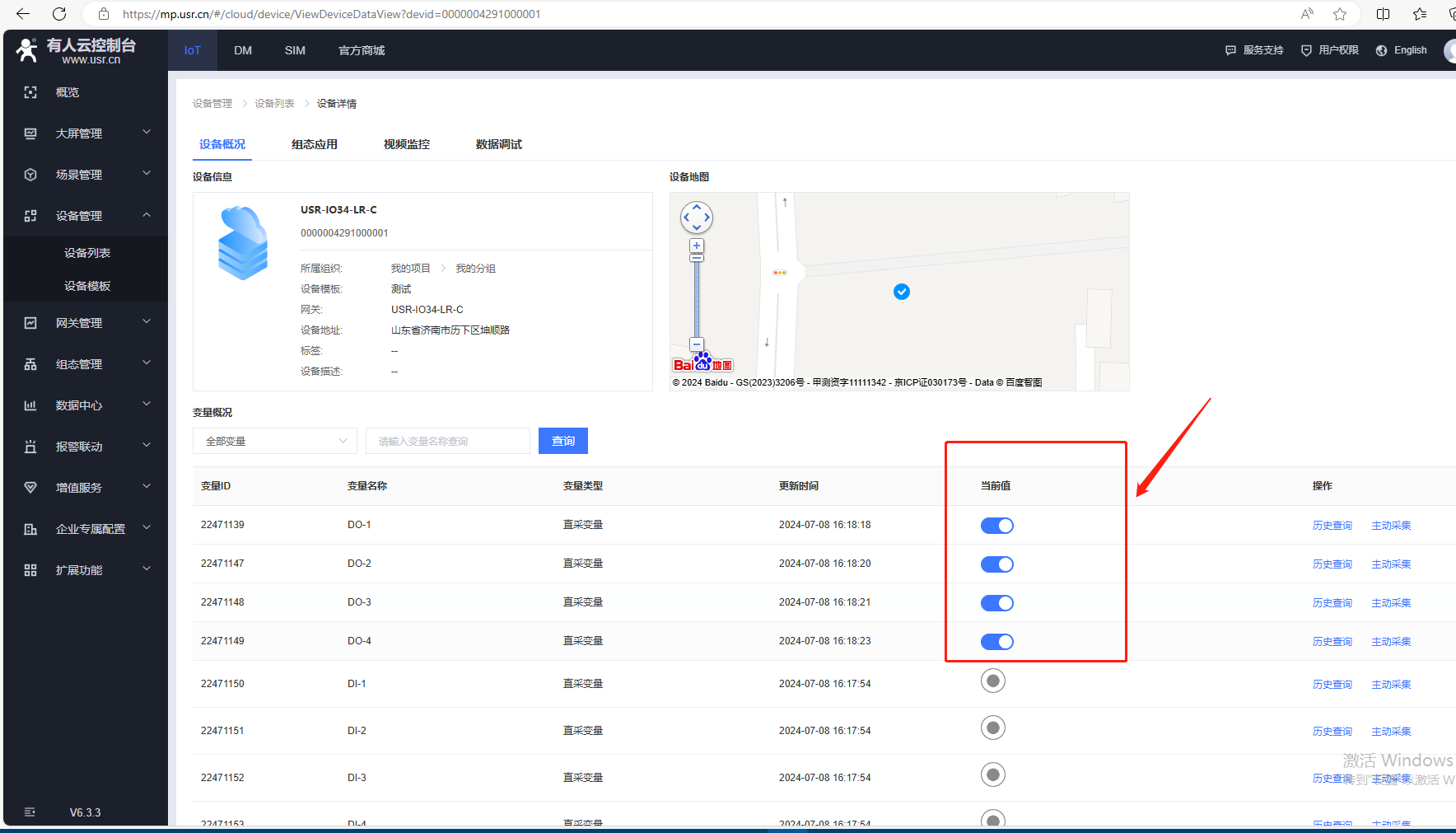

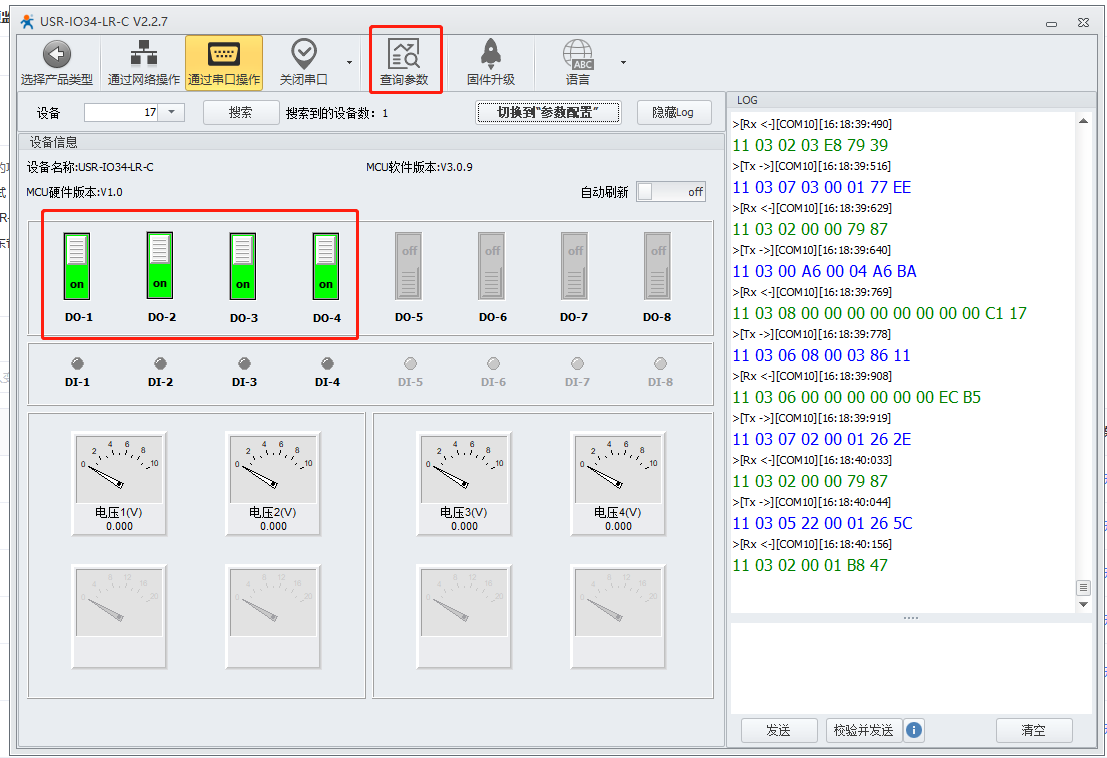

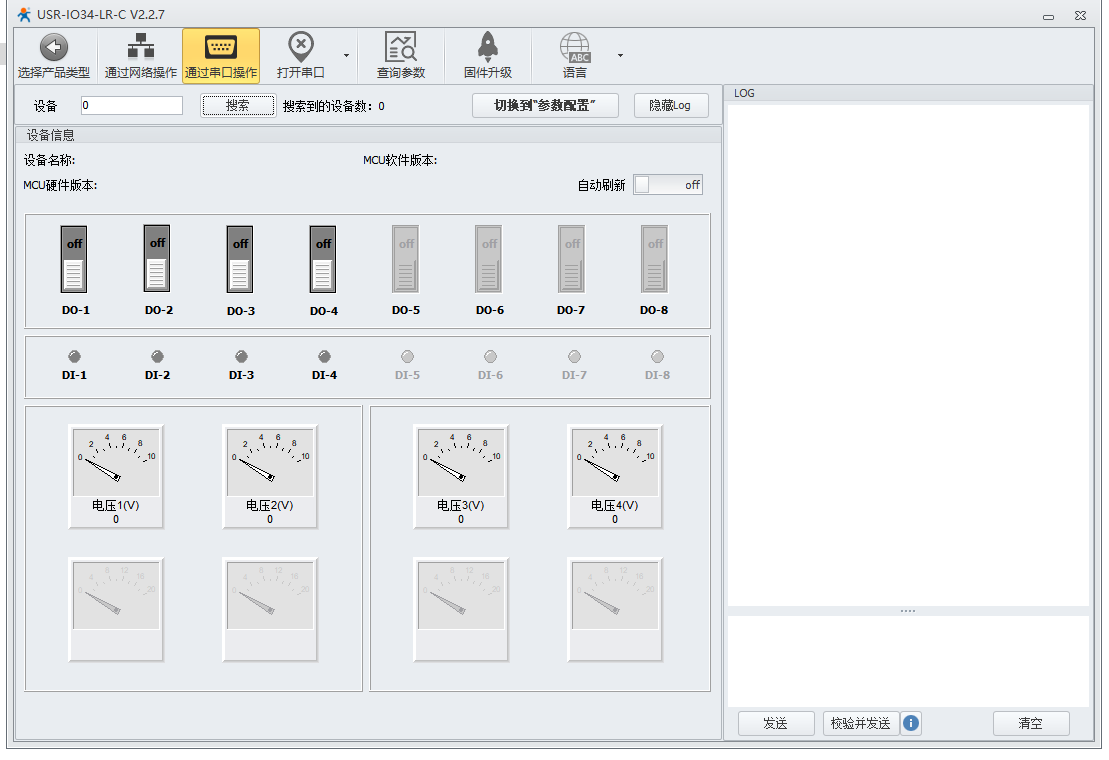

1、有人云控制DO，打開4路DO，USR-IO34-LR-C打開設置軟件，查詢參數，可以看到4路DO打開。

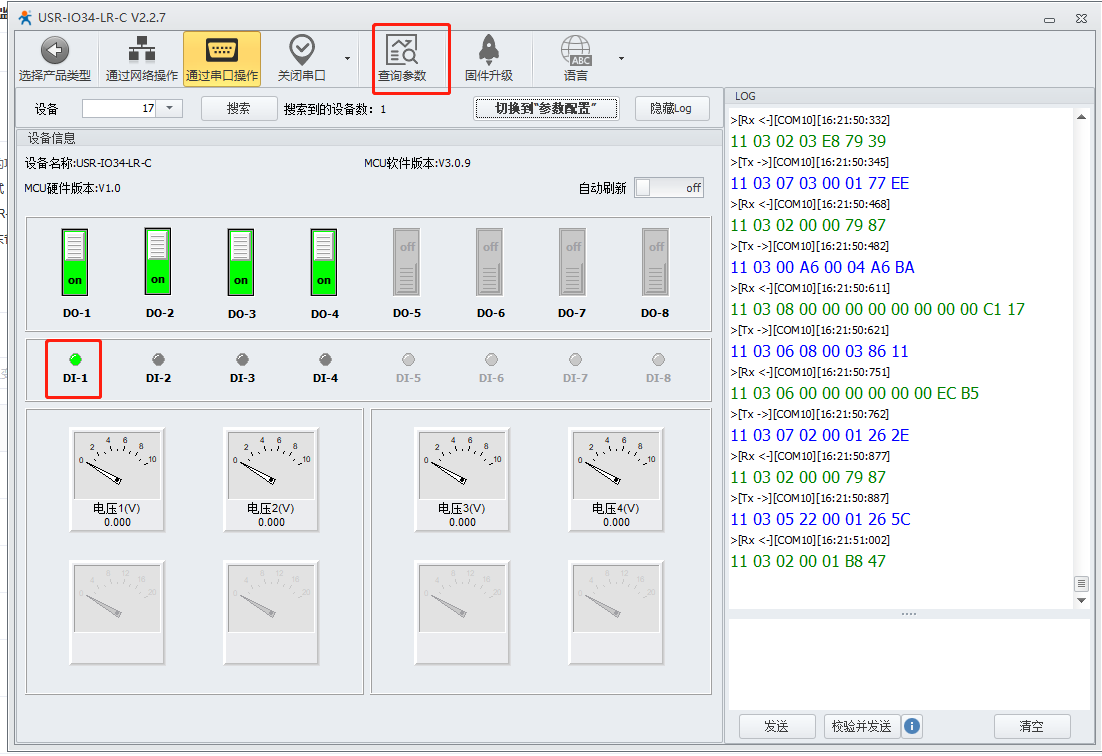

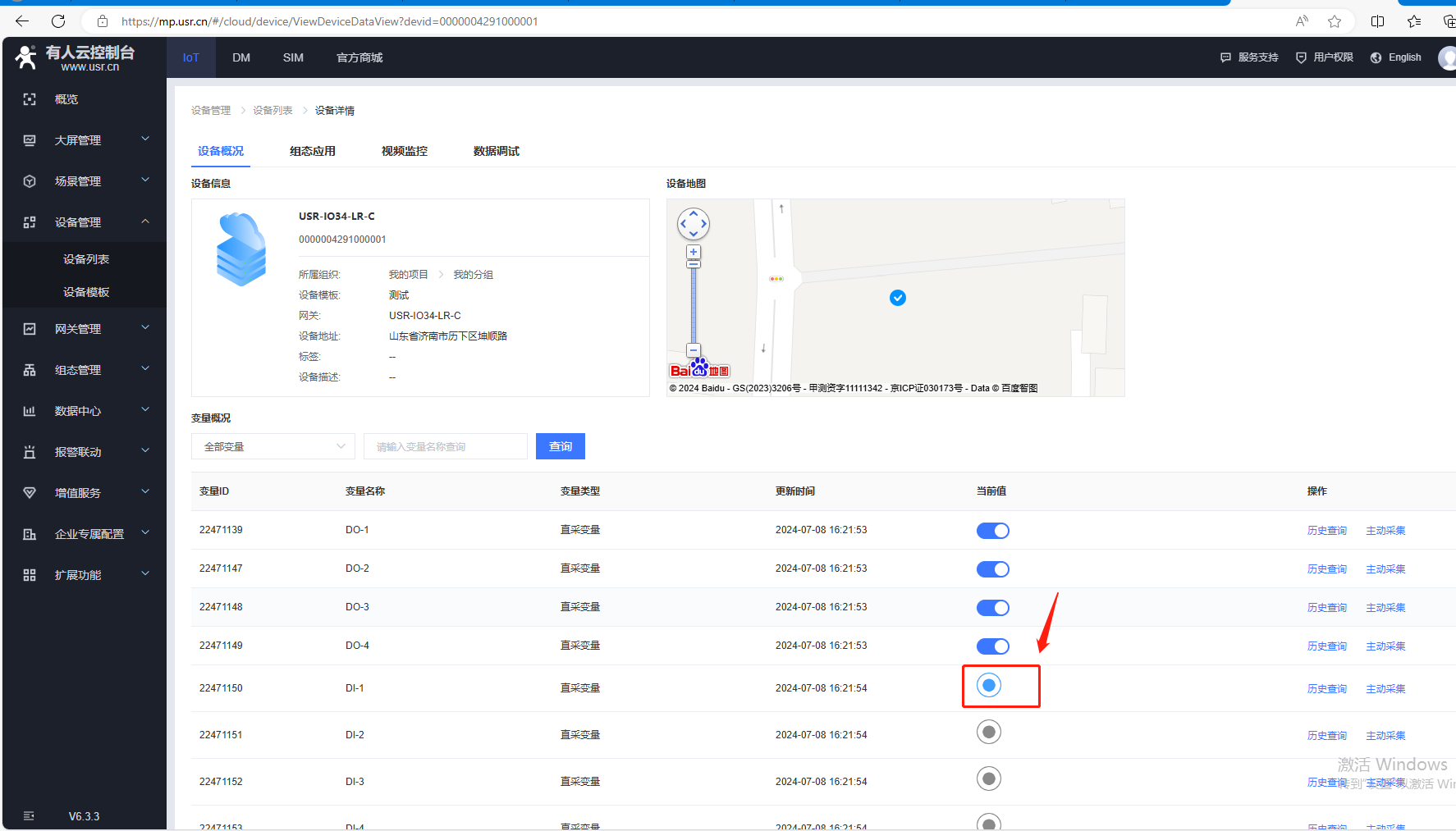

2、USR-IO34-LR-C的DI，按照接線工藝，COM口用導線接端子電源的負極，DI-1用導線接端子電源的正極，可以點亮DI，USR-IO34-LR-C設置軟件，查詢參數。同時有人云查看DI-1狀態。

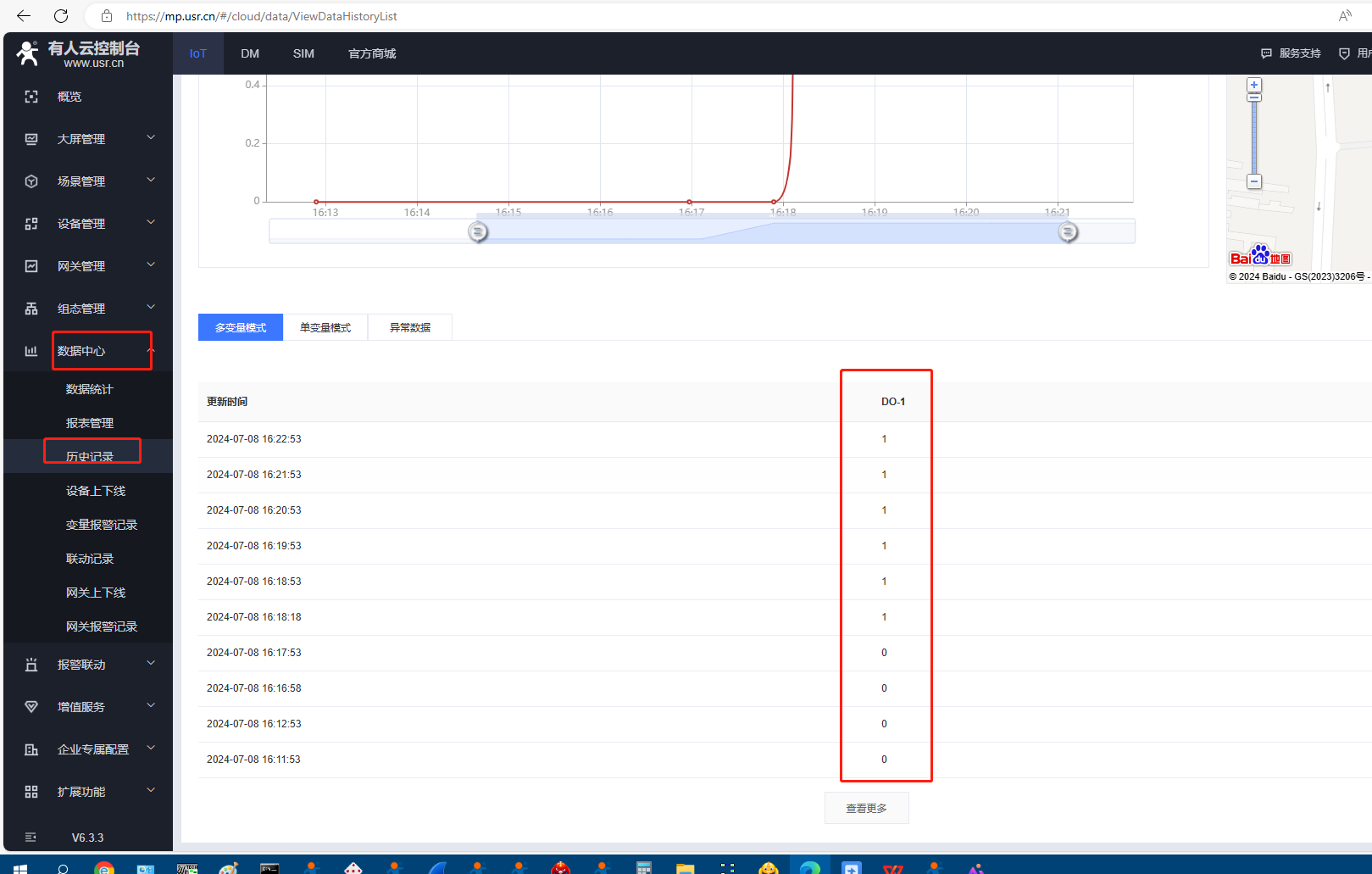

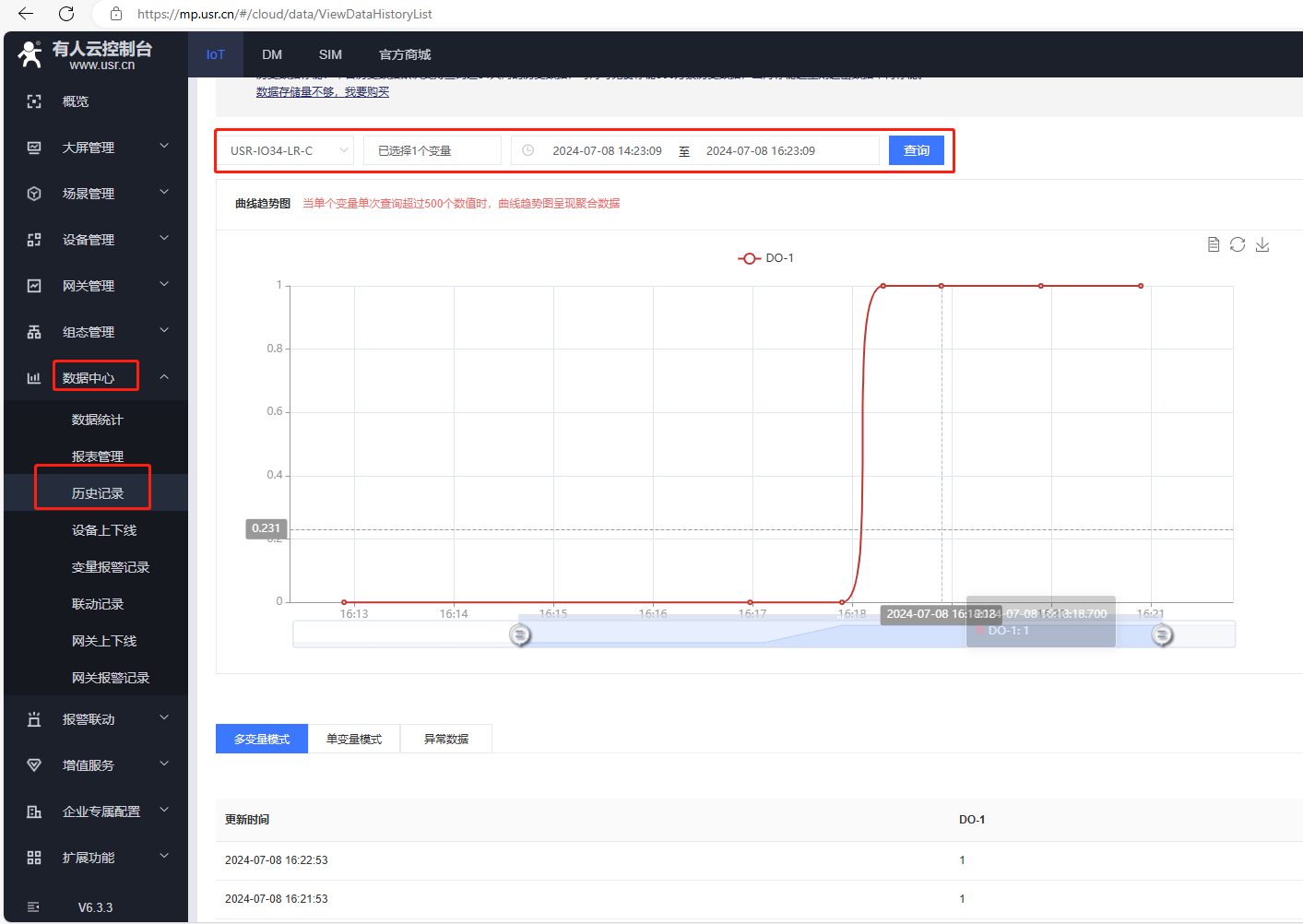

3、有人云歷史記錄

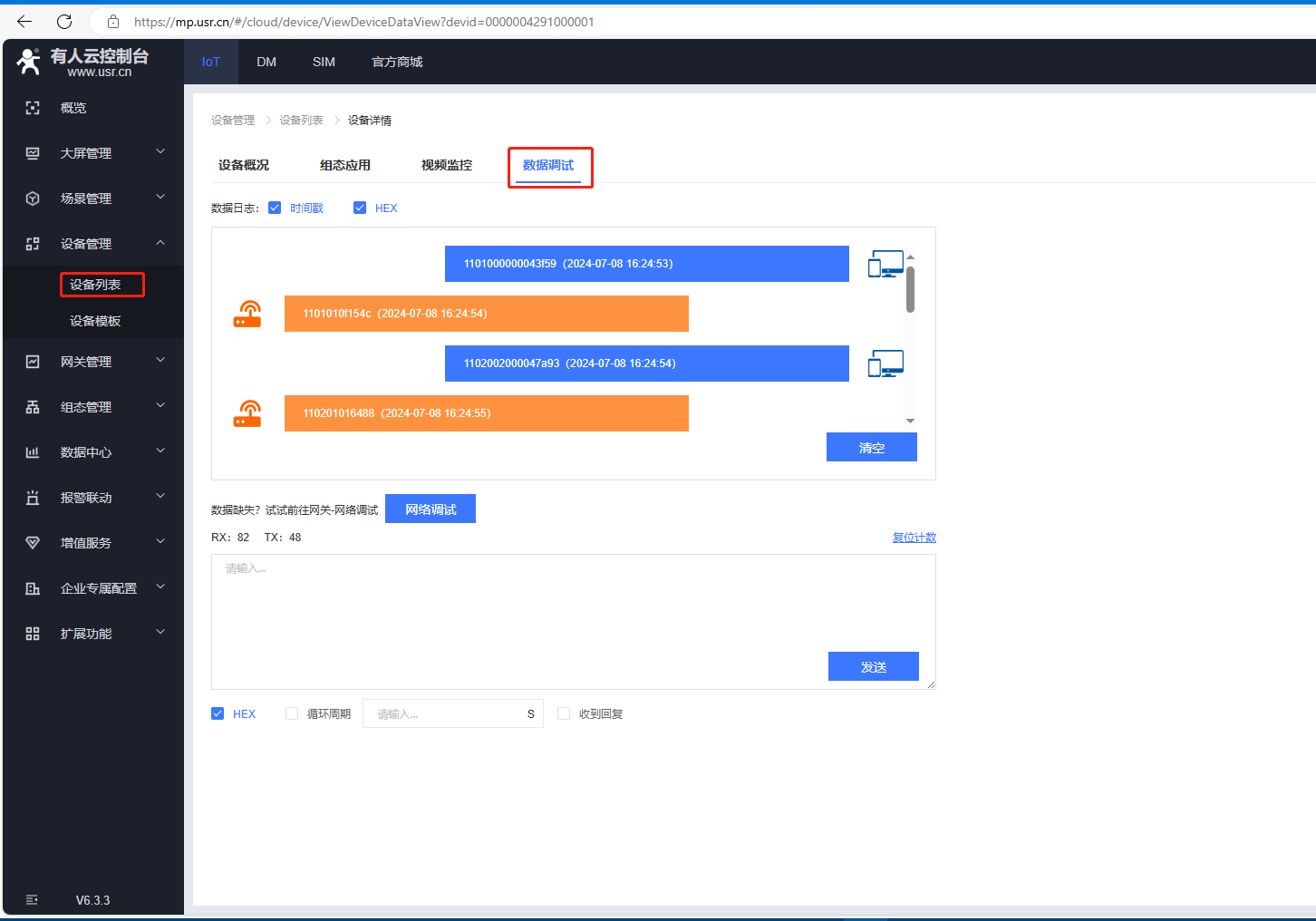

4、有人云數據調試
編寫人：金志方 編寫日期：2024-07-08
審核人：金志方 審核日期：2024-07-08
訂正版本：V1.0 訂正內容：初稿
