一、資料下載
USR-IO808-EWR 相關官網下載鏈接：http://imbacareer.com.cn/Product/217.html
串口、網絡二合一調試助手下載鏈接：http://imbacareer.com.cn/Download/27.html
虛擬串口軟件下載連接：http://imbacareer.com.cn/Download/31.html
二、硬件連接
1、所需物品
USR-IO808-EWR 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
超五類網線 2 根
路由器 1臺
筆記本電腦 1臺
2、硬件連接
USR-IO808 的485串口接USB-RS485串口線到電腦USB口，電腦和USR-IO808-EWR通過網線連接到同一個路由器上，然后產品接12V電源適配器上電。
三、產品參數設置
1、USR-IO808-EWR參數設置

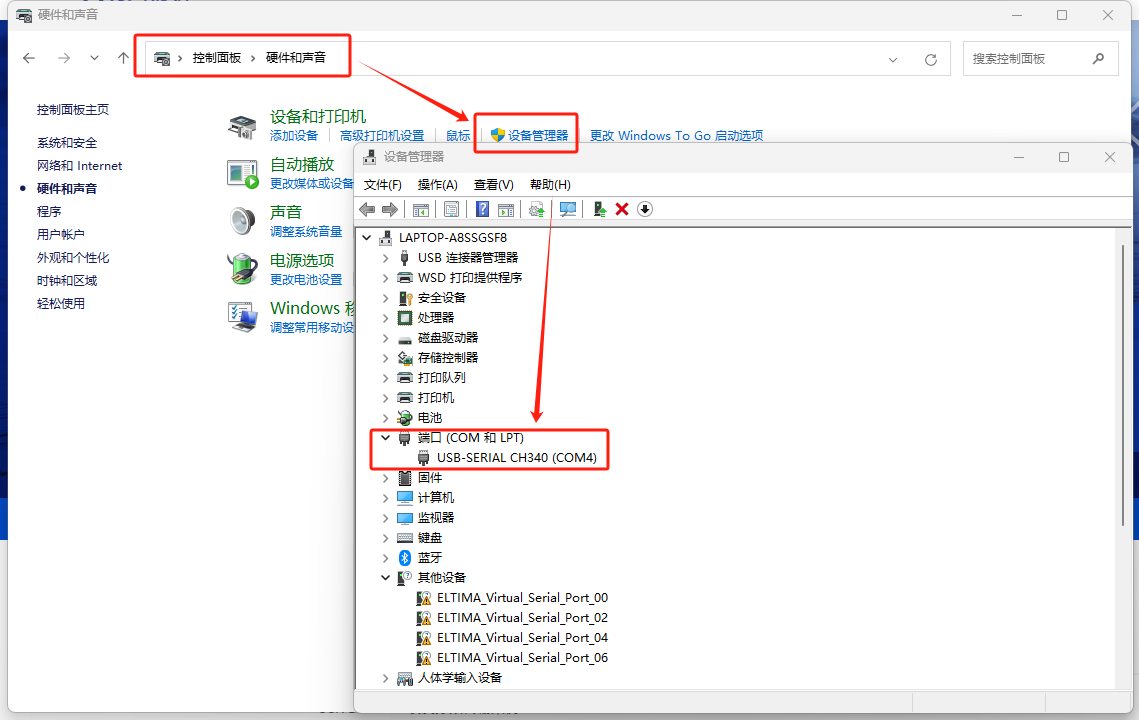

電腦打開控制面板---硬件和聲音---設備管理器---端口（COM和LPT），確認USB轉485轉換器為COM4

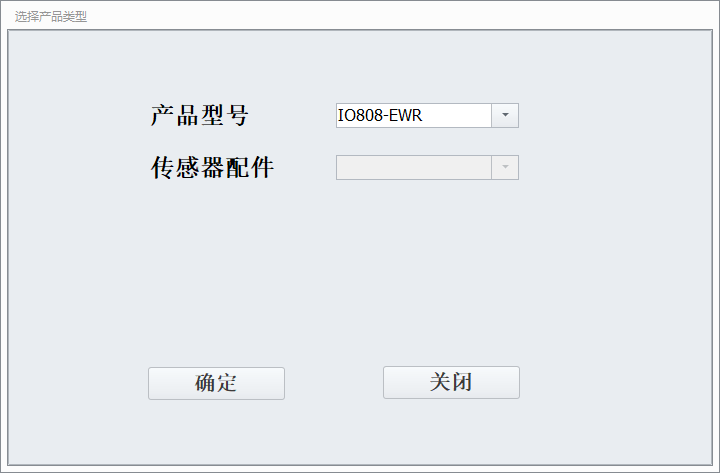

打開USR-IO上位機軟件，型號選擇USR-IO808-EWR

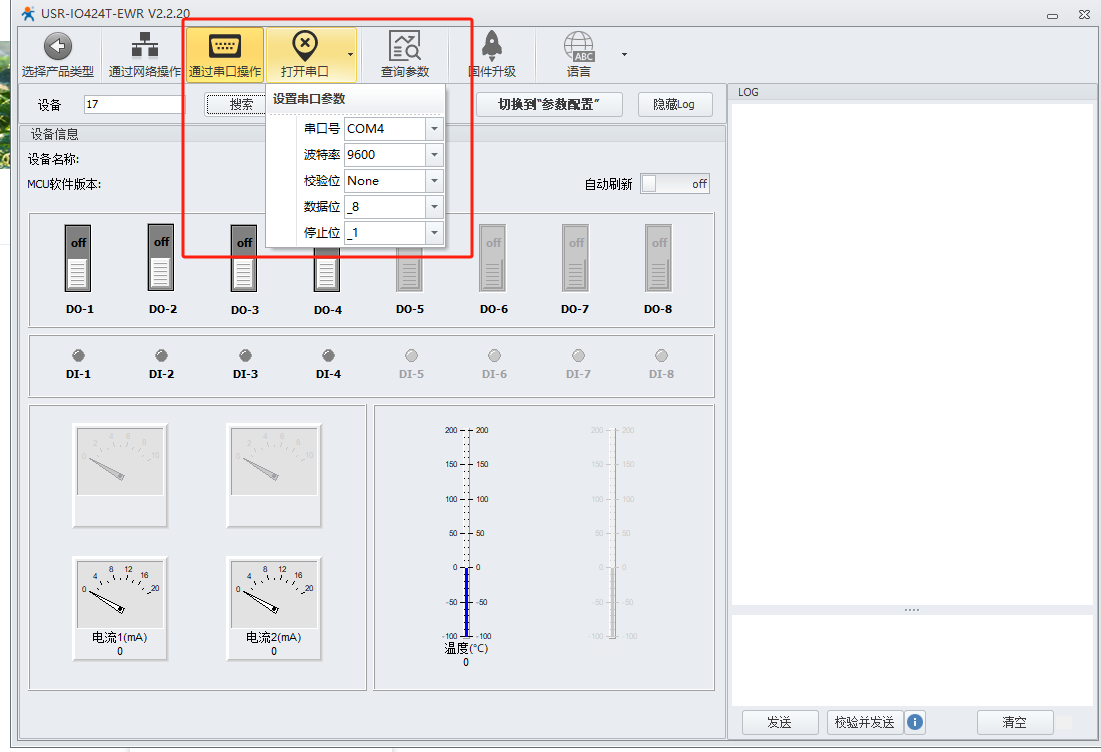

通過串口操作，串口參數選擇COM4、9600、NONE、8、1，打開串口

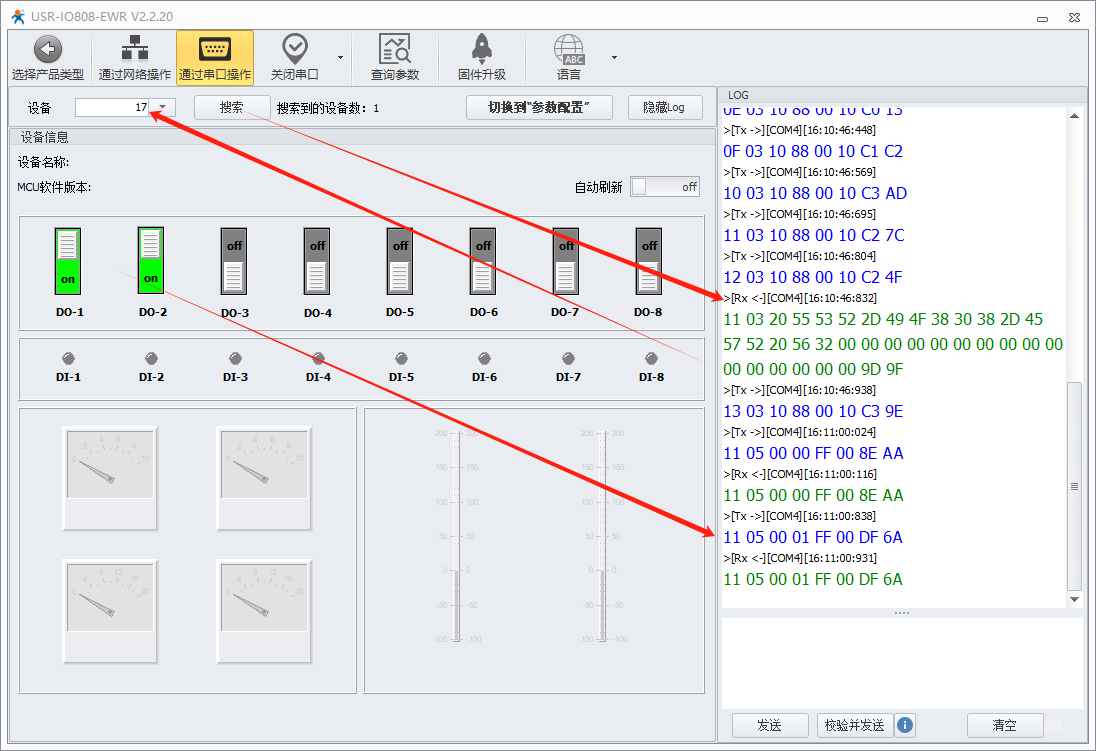

搜索設備，搜到設備后選中設備，控制繼電器測試通訊是否正常

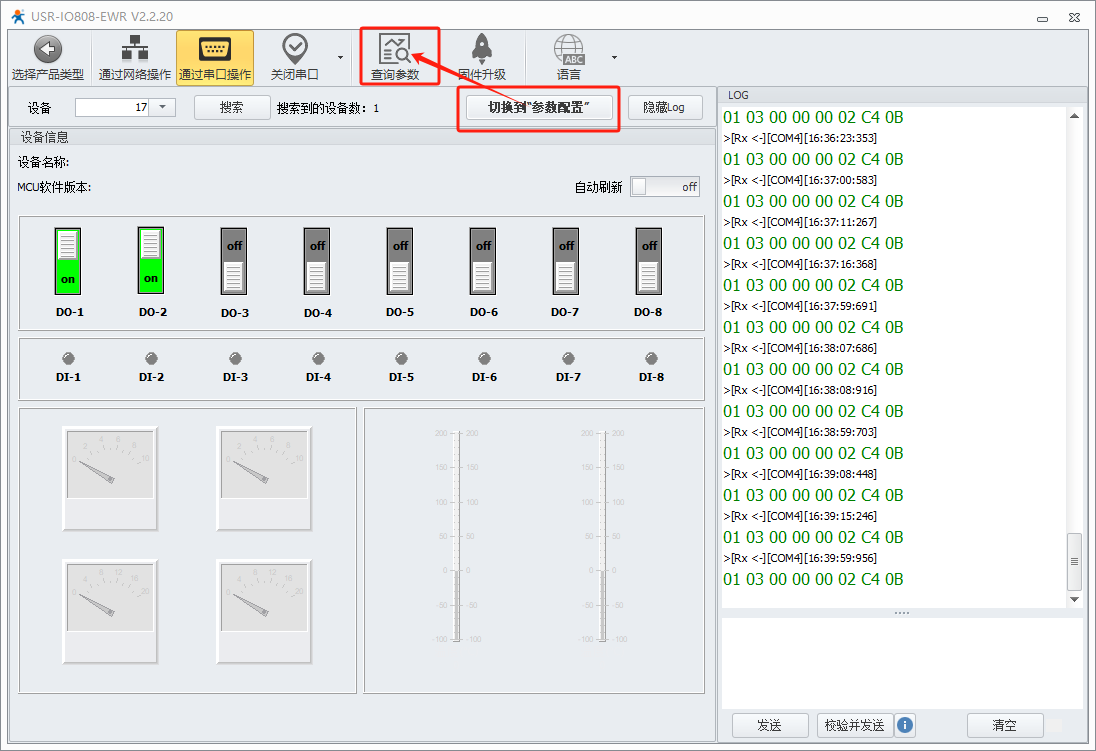

點擊切換到參數配置，然后點擊查詢參數

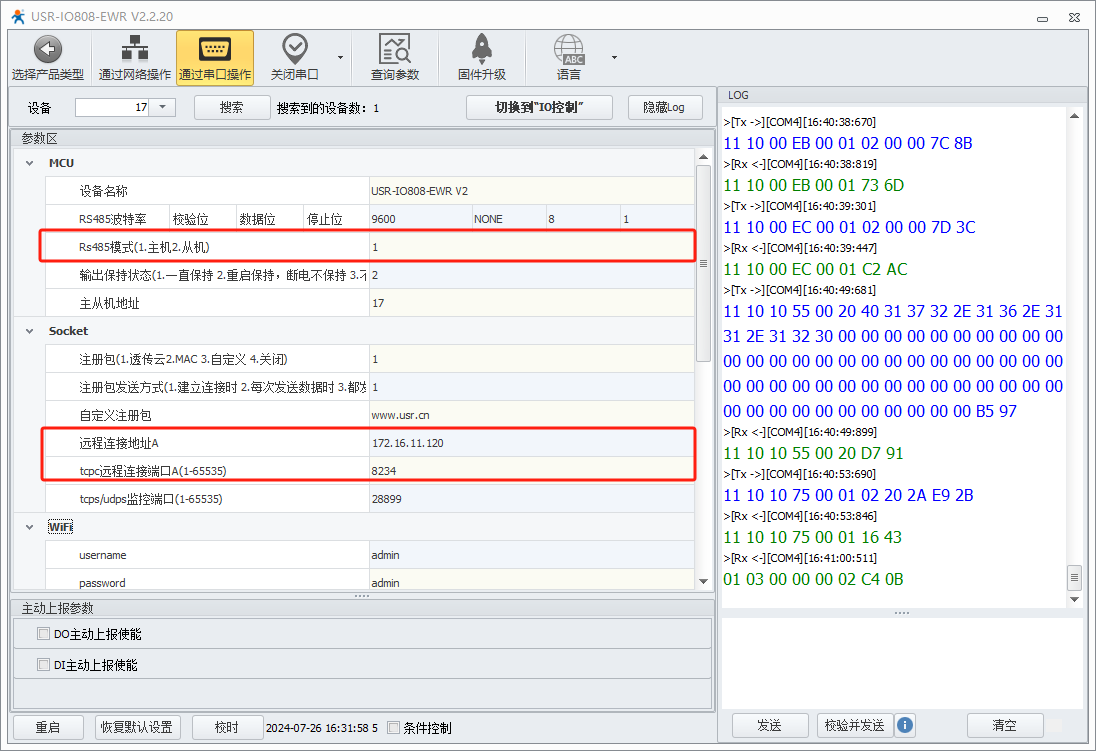

修改RS485模式為主機模式，只有在主機模式下才能獲取485端口下從機數據
遠程服務器地址設置為172.16.11.120（路由器分配給電腦的IP，電腦上網絡調試助手做TCP server，808做TCP client）,遠程端口號設置為8234
WIFI 參數保持出廠默認的AP模式

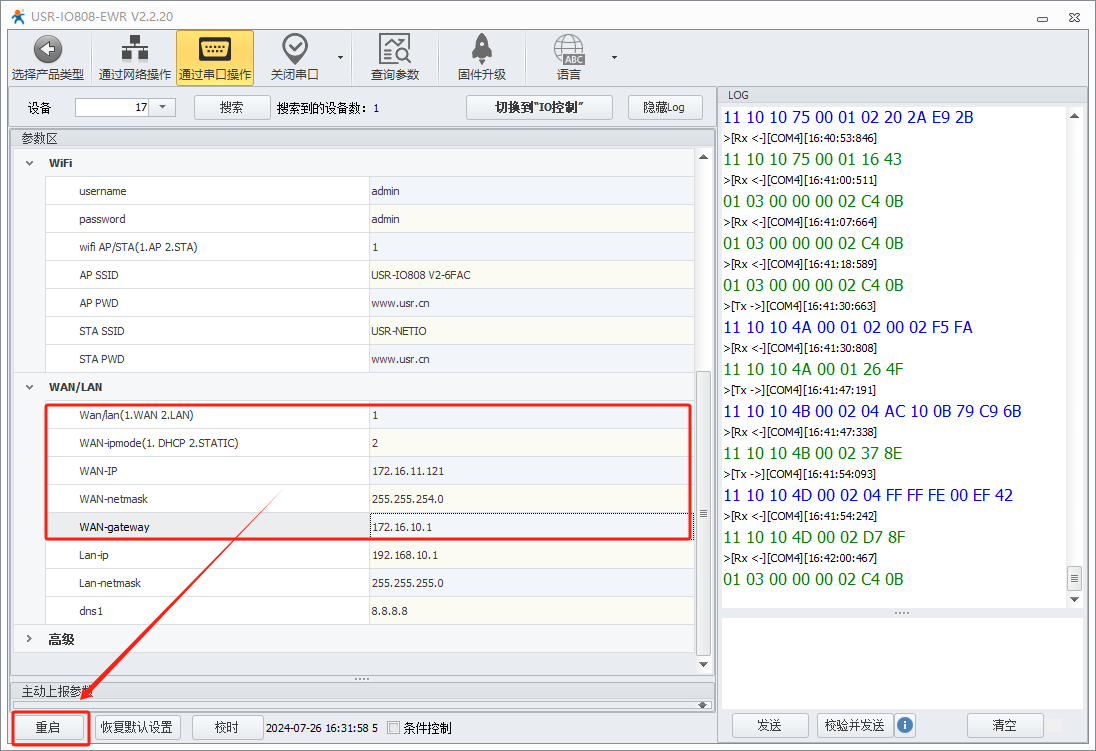

網口設置為1.WAN口，2.STATIC靜態IP，填入路由器給設備分配的IP信息以及網關和子網掩碼
WAN IP：172.16.11.121
子網掩碼：255.255.254.0
網關：172.16.10.1
注意WAN、LAN參數不要沖突，WAN和STA模式不要同時設置。
點擊右下角重啟設備保存參數
2、網絡調試助手參數設置

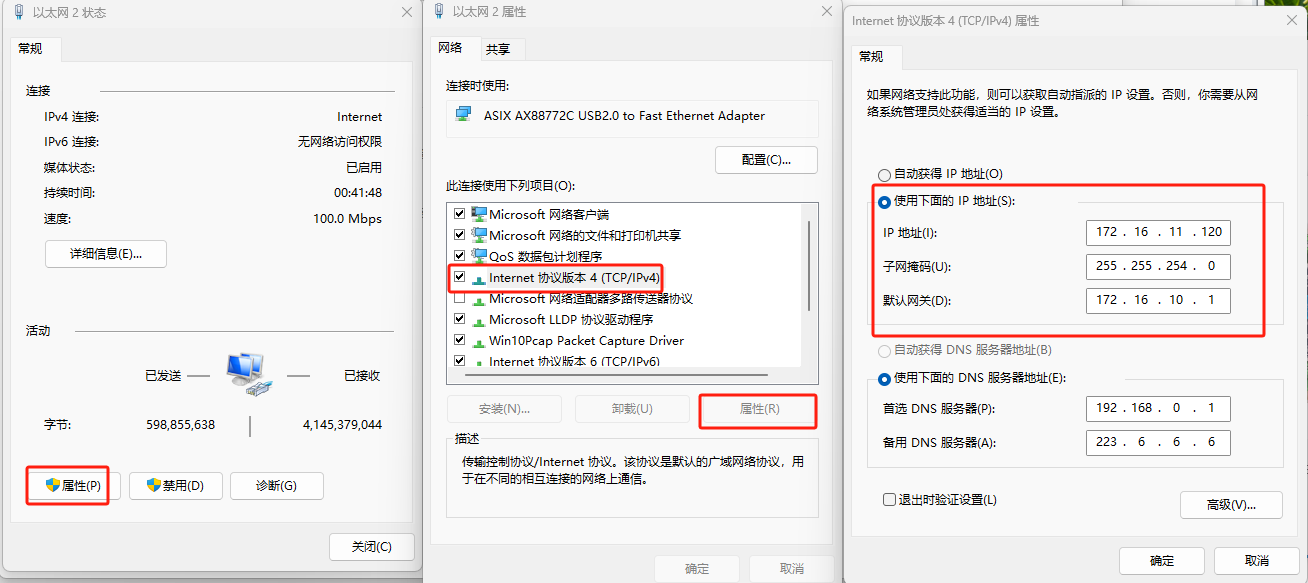

控制面板---網絡和internet，設置電腦的IP為172.16.11.120

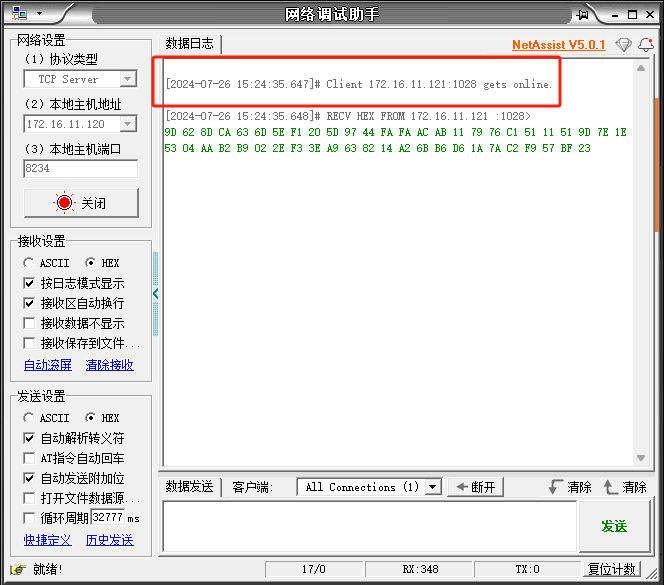

打開一個網絡調試助手，做TCP server，端口號設置為8234，點擊監聽，監聽到TCP Client設備接入。TCP連接已建立，
四、功能調試
1、功能調試

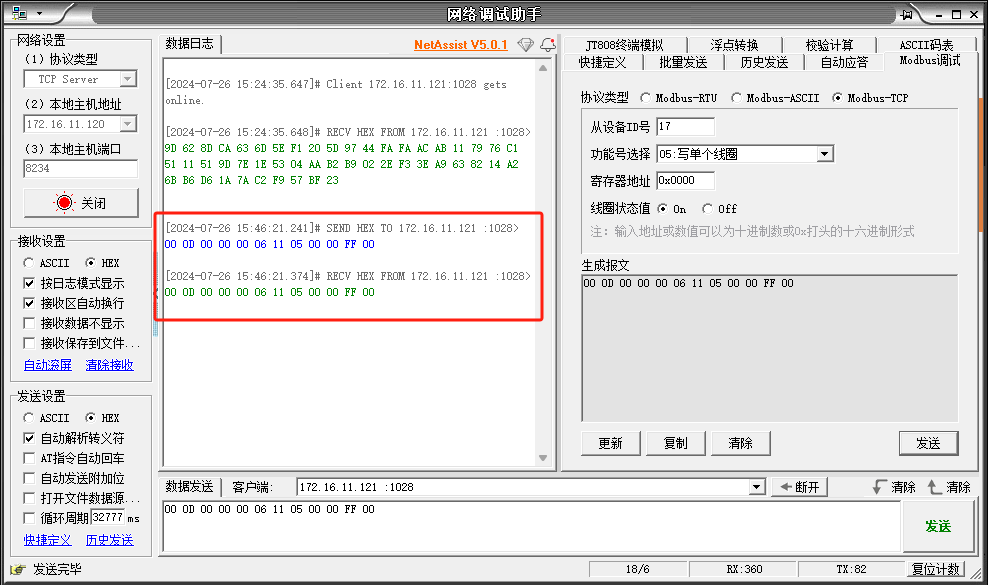

打開網絡調試助手的modbus 調試器，下發modbus TCP 指令控制808的DO動作
打開一個串口調試助手，發送modbus RTU指令，網絡調試助手收到modbus TCP報文，網絡調試助手發送modbus TCP指令，串口調試助手收到modbus rtu報文。
2、調試截圖
編寫人：尹叢欣 編寫日期：2024-07-26
審核人：尹叢欣 審核日期：2024-07-31
訂正版本：V1.0 訂正內容：初稿
