WH-LTE-7S1-GN藍牙透傳示例-iphone
一、資料下載
WH-LTE-7S1-GN說明書官網下載鏈接：http://imbacareer.com.cn/Download/1104.html
WH-LTE-7S1-GN規格書官網下載鏈接：http://imbacareer.com.cn/Download/1106.html
WH-LTE-7S1-GN硬件設計手冊下載鏈接：http://imbacareer.com.cn/Download/1105.html
USR-Cat-1系列AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1002.html
WH-Cat-1系列產品選型手冊下載鏈接：http://imbacareer.com.cn/Download/1285.html
二、硬件連接
1、所需物品
WH-LTE-7S1-GN產品1臺
SIM卡1張
USR-7SX-EVK 1個
5V/12V電源適配器1個
天線1根
USR-RS232串口線1條
筆記本電腦1臺
2、硬件連接

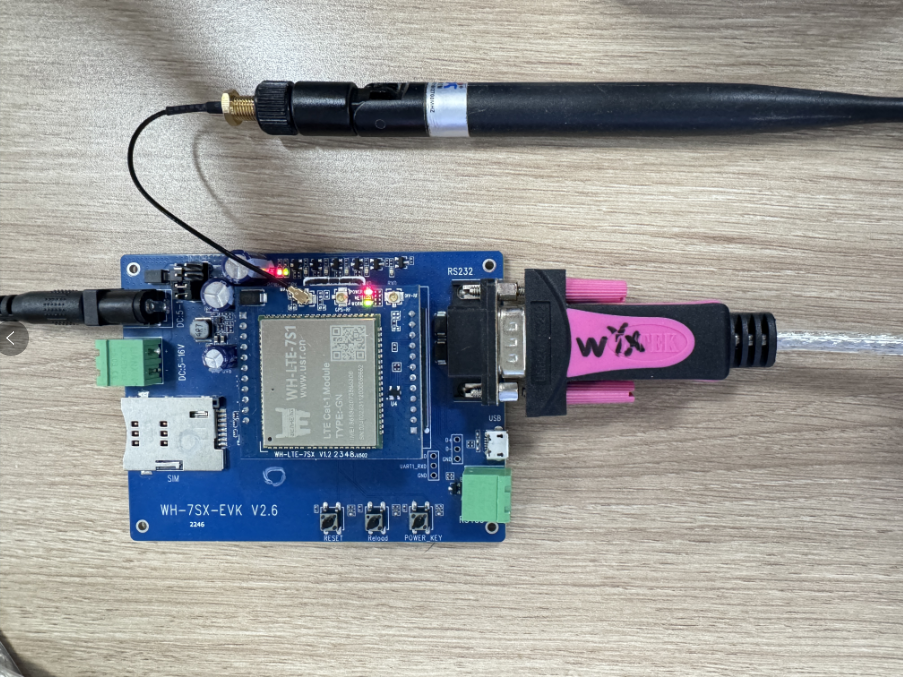

WH-LTE-7S1-GN的232串口接USB-RS232串口線到電腦USB口，然后產品接5V/12V電源適配器上電。
EVK硬件連接框圖：
三、產品參數設置
1、WH-LTE-7S1-GN參數配置

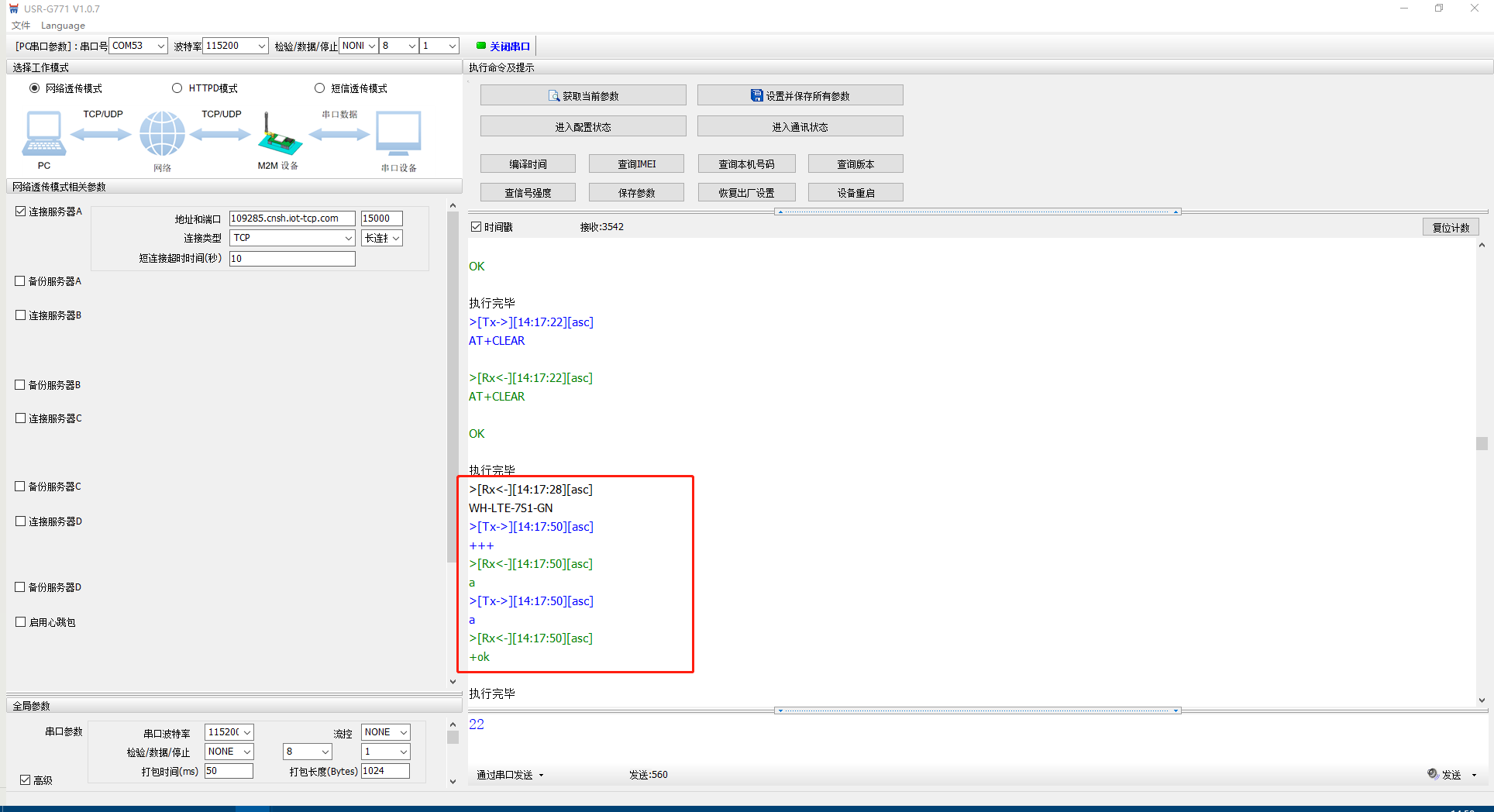

打開設置軟件，選擇對應的串口號、波特率、校驗位、數據位、停止位，默認串口參數：115200/N/8/1,進入配置狀態，返回+++ok說明進入配置狀態成功。
注：AT指令后面需要加回車換行。

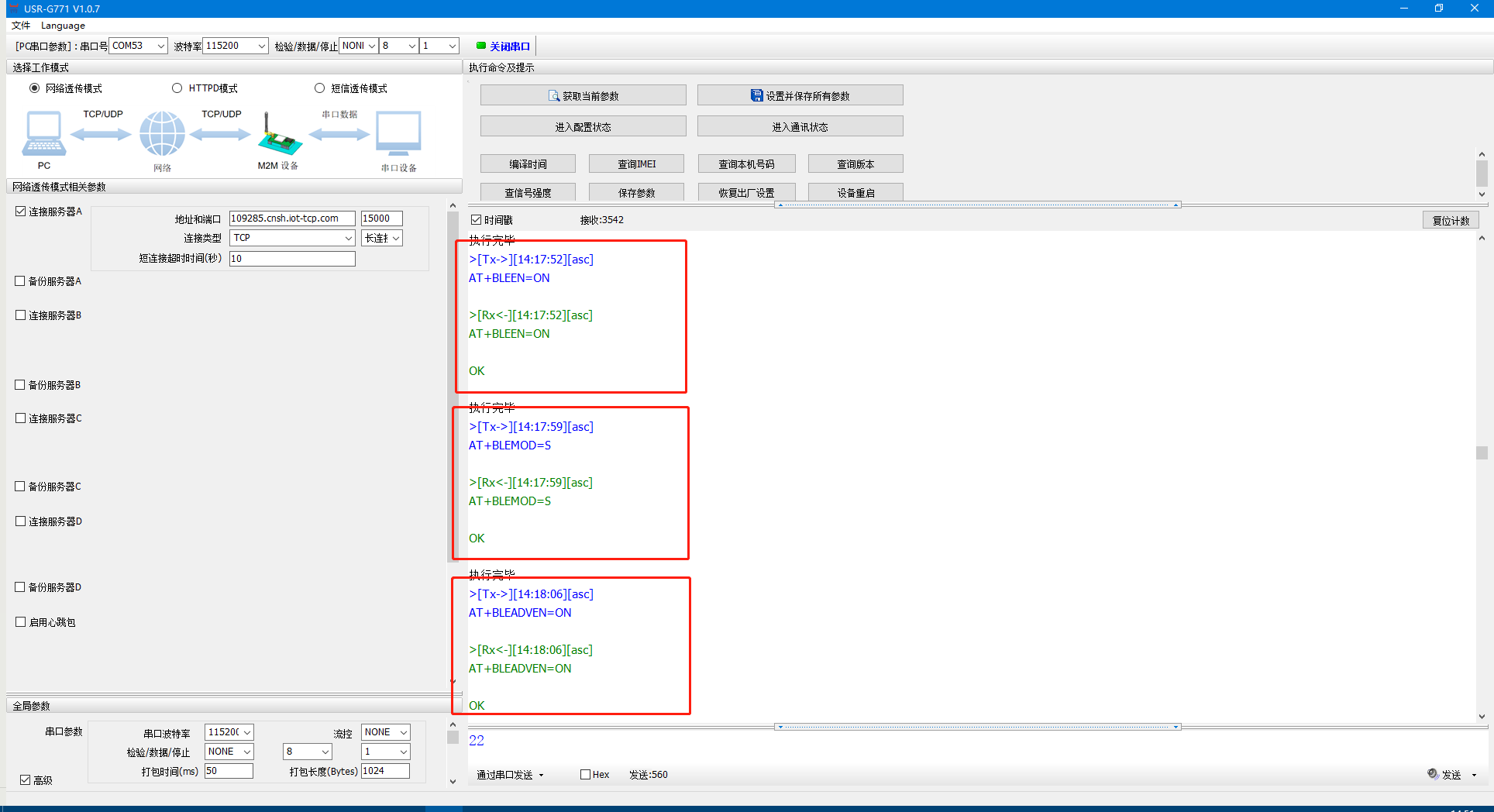

2、開啟藍牙使能：AT+BLEEN=ON
3、設置藍牙模式為從機：AT+BLEMOD=S
4、開啟藍牙廣播功能：AT+BLEADVEN=ON

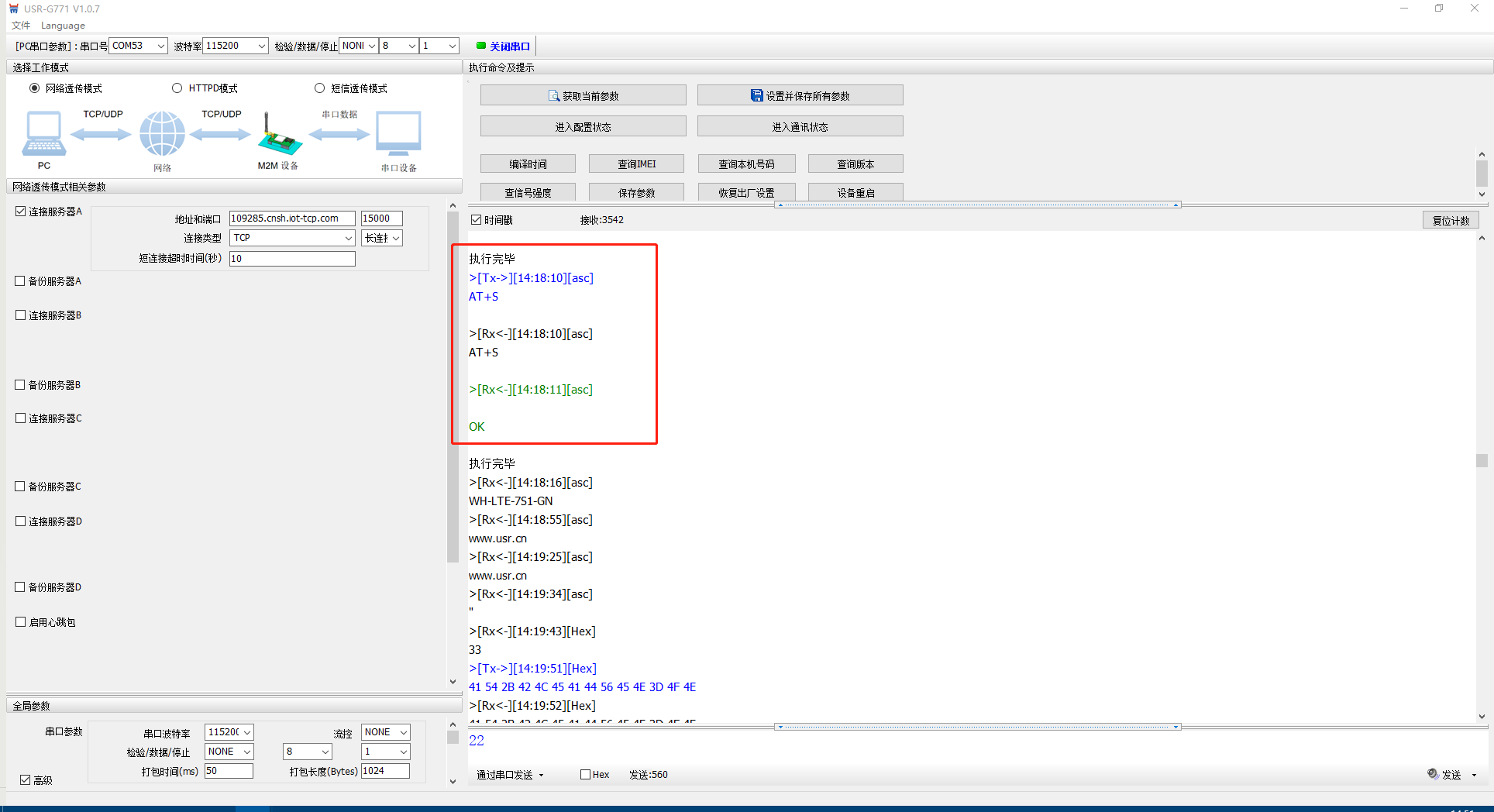

5、保存參數，重啟模塊: AT+S
四、藍牙APP配置
注：①WH-LTE-7S1-GN 支持藍牙 BLE 4.2，用戶可以使用該模塊作為藍牙從機進行數據收發。模塊默認出廠模式為從設備模式，可以使用手機等主設備直接進行搜索，暫不支持主機模式。
②藍牙不支持高頻數據傳輸，傳輸速率最大 100Bytes/100ms,單包數據最長190 字節。

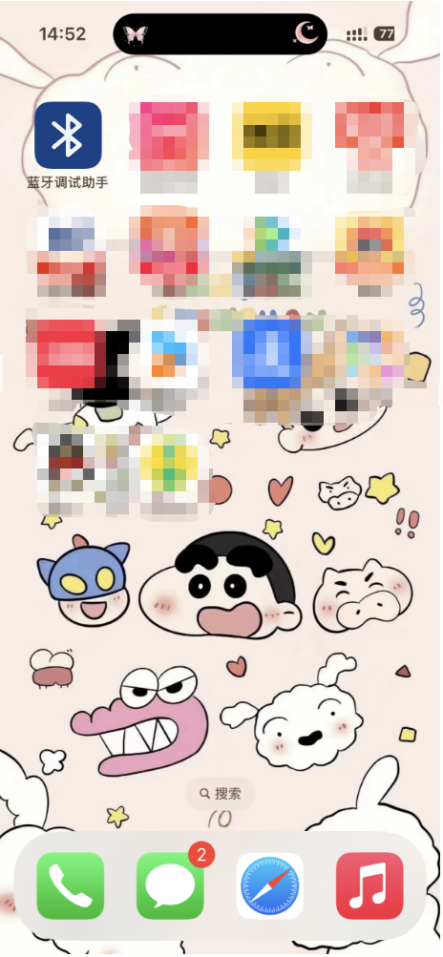

1、從手機商城下載藍牙調試助手

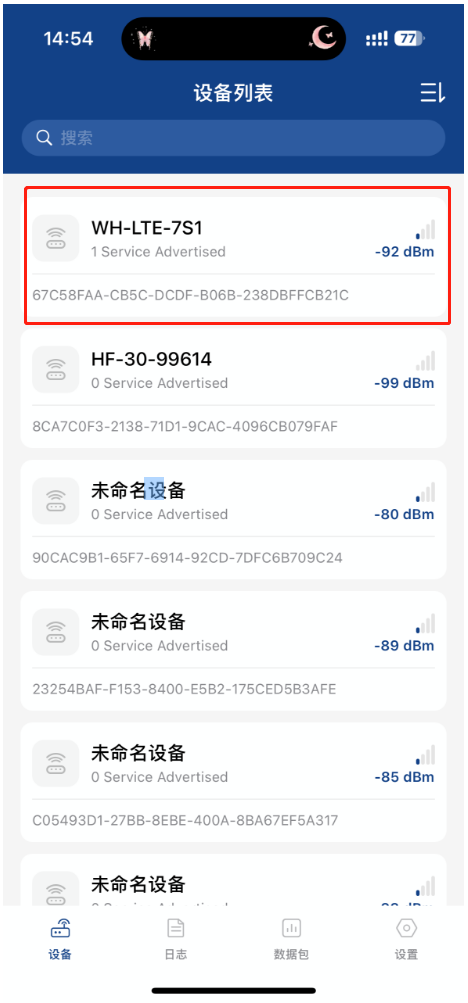

2、下載完成打開，并下拉搜索到WH-LTE-7S1設備，點擊進行連接
五、功能或數據調試

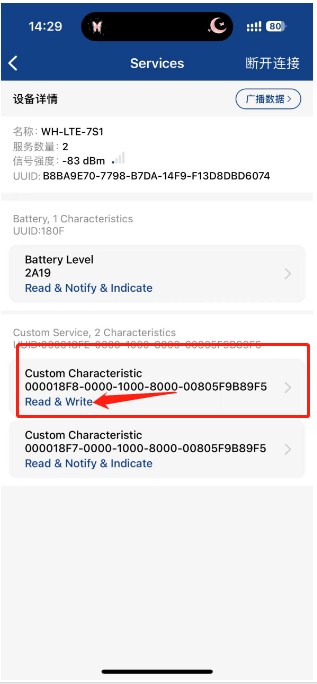

1、點擊Read&Write進入

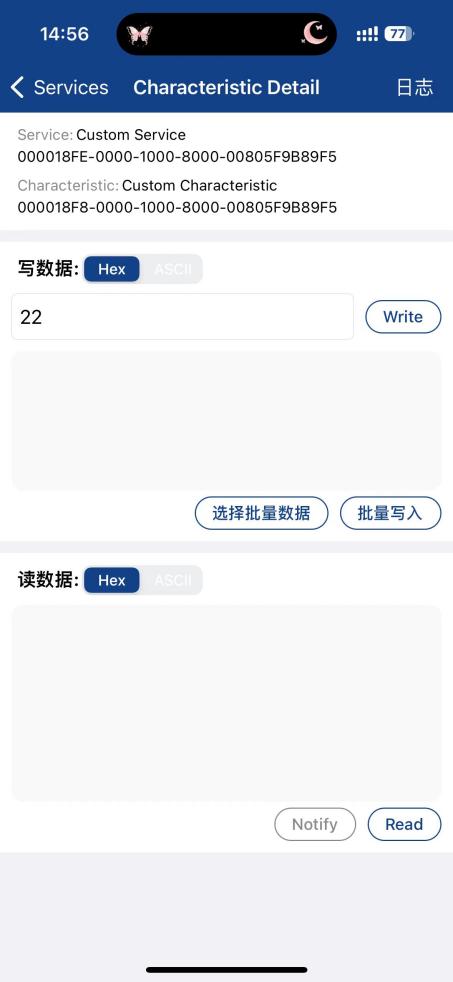

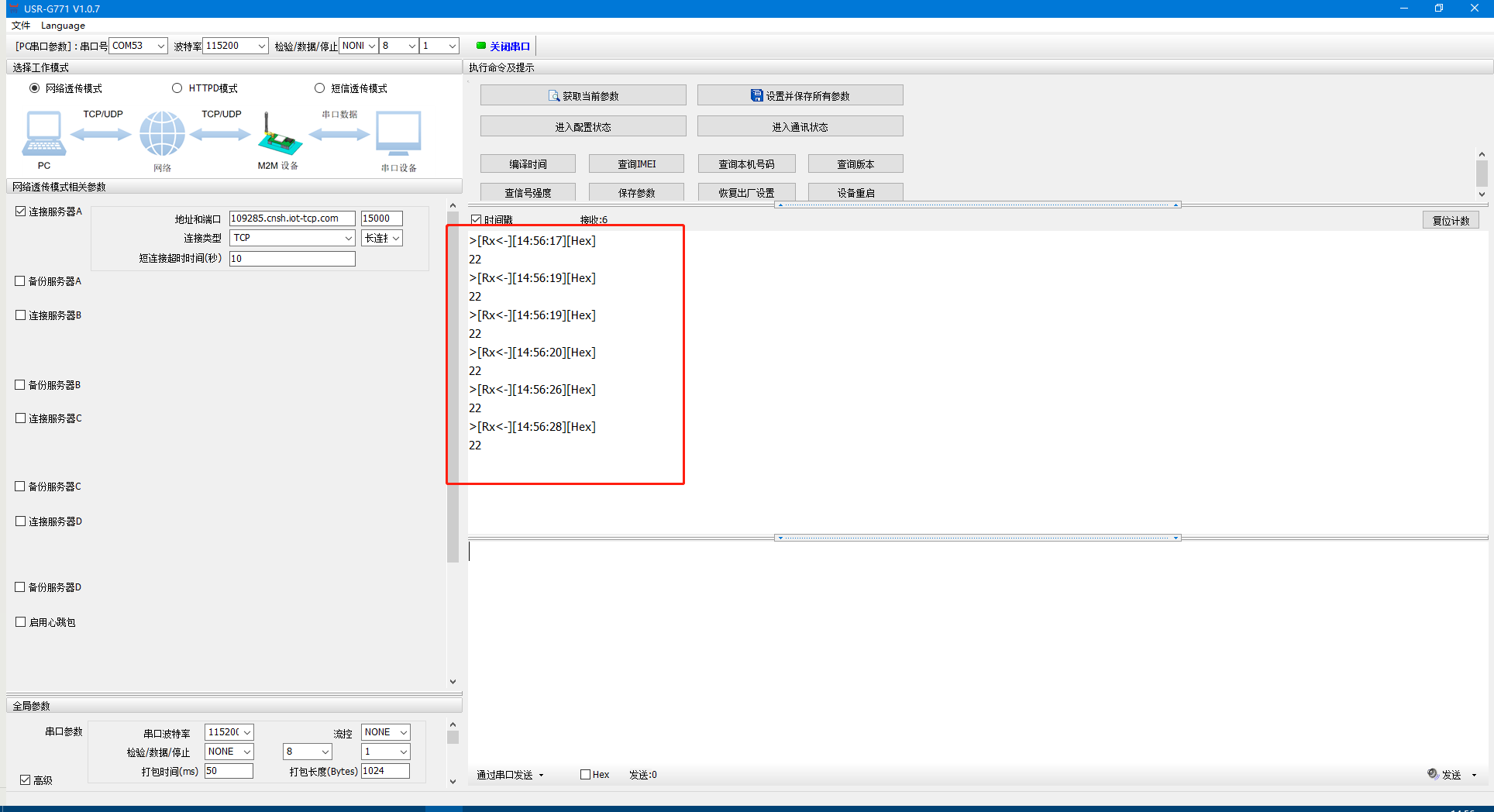

2、寫入數據并發送，即可看到模塊接收到的數據。
3、點擊Read&Notify&indicate進入

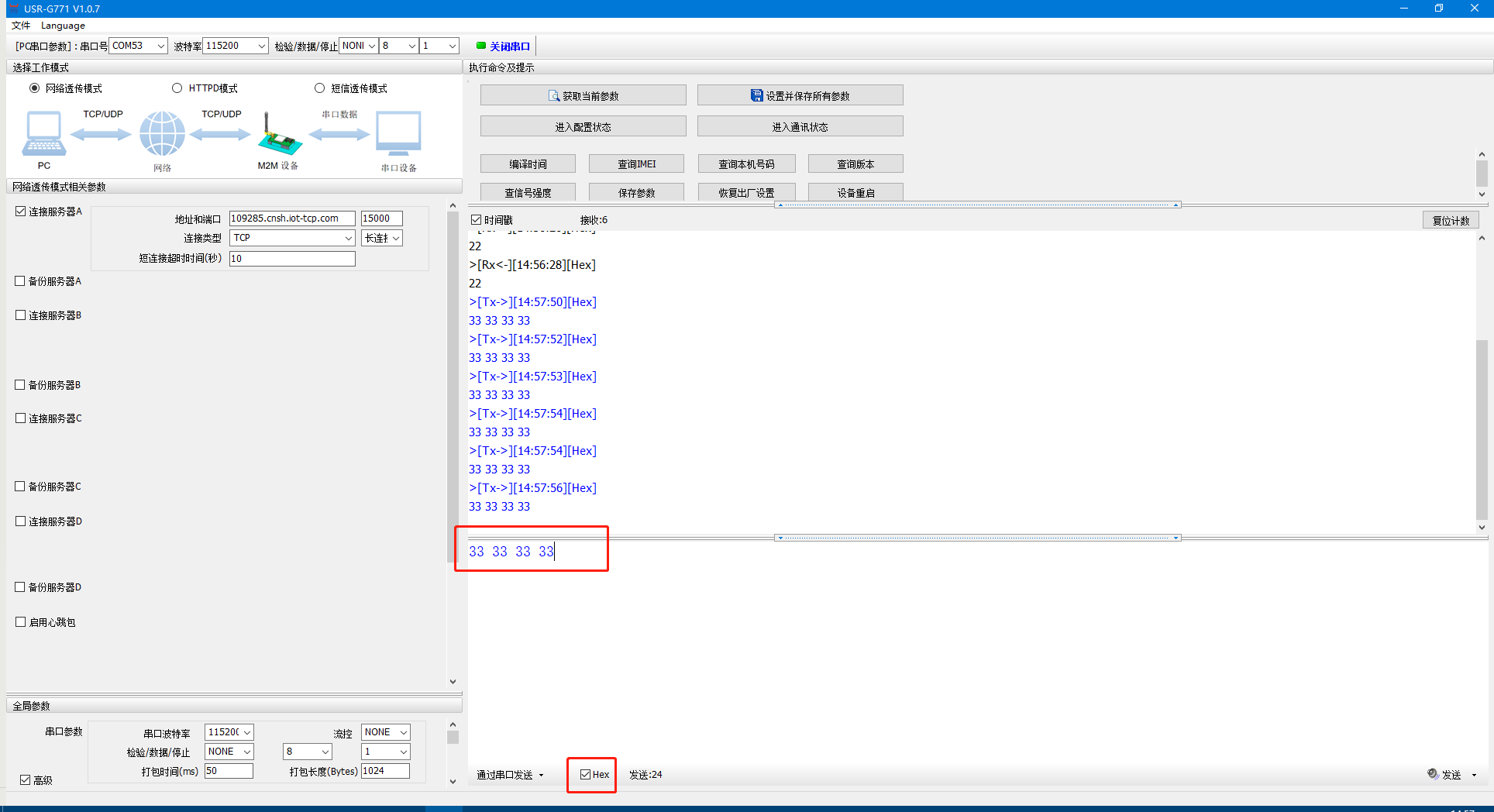

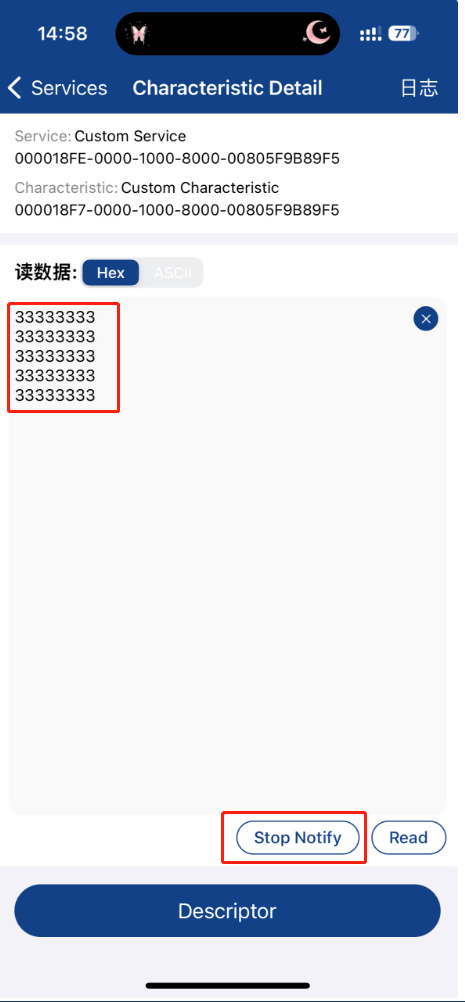

4、模塊給藍牙APP發送數據
注意：只有WH-LTE-7S1-GN和WH-GM5TF、WH-G401T系列支持藍牙，其他型號概不支持。且同時有Notify和Write才可以接收和發送?？蛻艨勺孕邢螺d其他藍牙APP。
編寫人：王玉雪 編寫日期：2024-06-14
審核人：金志方 審核日期：2024-07-04
訂正版本：V1.0 訂正內容：初稿
