WH-7S1-CT-NX0抓取模塊日志示例

注1：驅動程序和log軟件工具找在線技術支持索要

一、資料下載

WH-7S1-CT-N30資料包官網下載鏈接：http://imbacareer.com.cn/Download/1281.html

（包含硬件設計手冊、說明書、AT指令集、設置軟件）

二、硬件連接

1、所需物品

WH-7S1-CT-N30產品1臺

5V/12V電源適配器1個

天線1根

USB線1條

USR-RS232串口線1條

筆記本電腦1臺

2、硬件連接

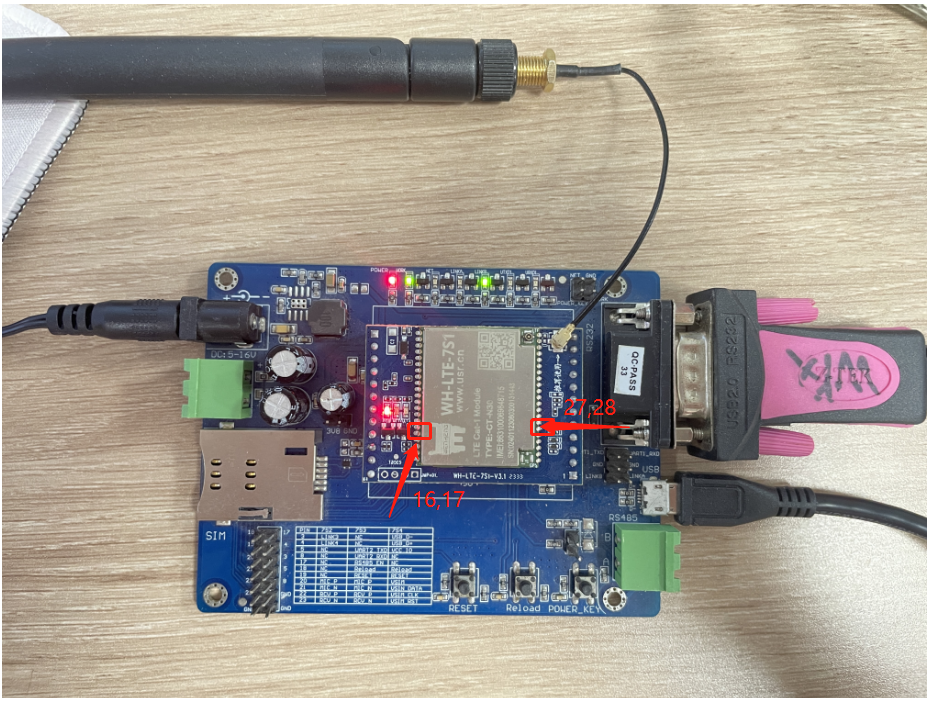

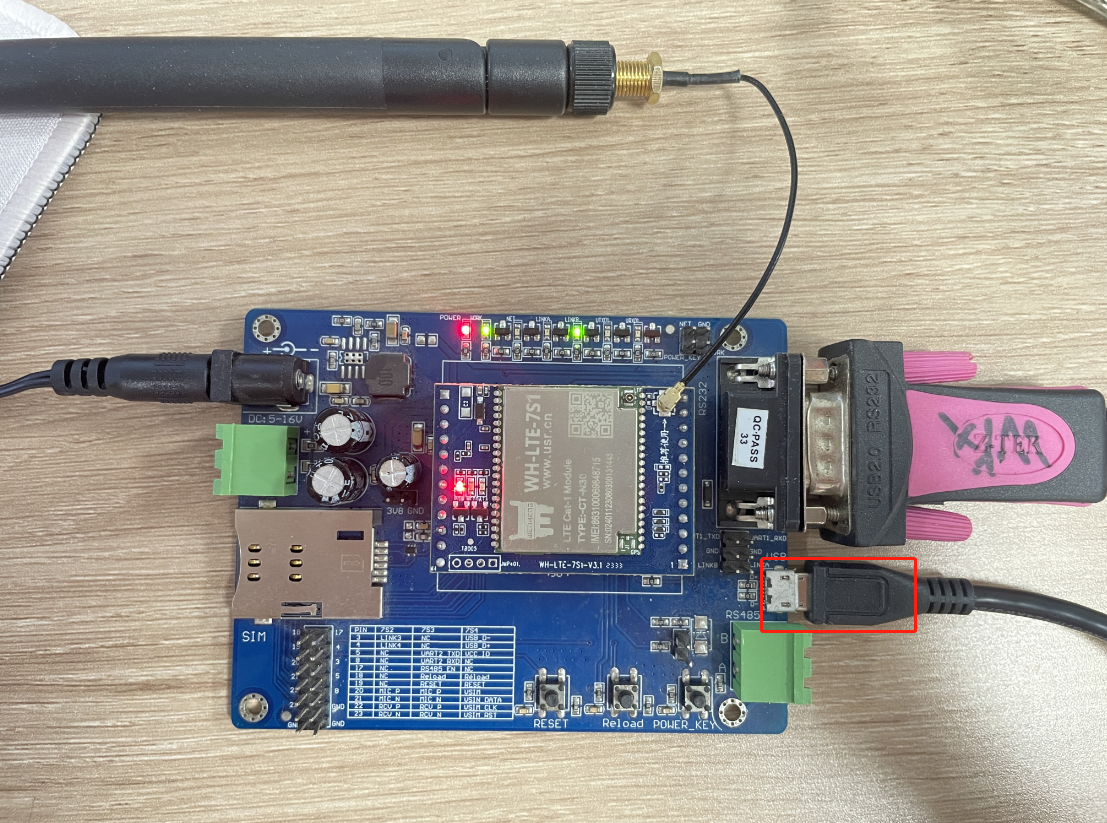

WH-7S1-CT-N30底板上的USB串口接USB串口線到電腦USB口，然后產品接5V/12V電源適配器上電。

EVK硬件連接框圖：

若自己設計底板未引出USB口，則需要把USB線（只能傳輸數據的USB線）剪開，進行飛線。

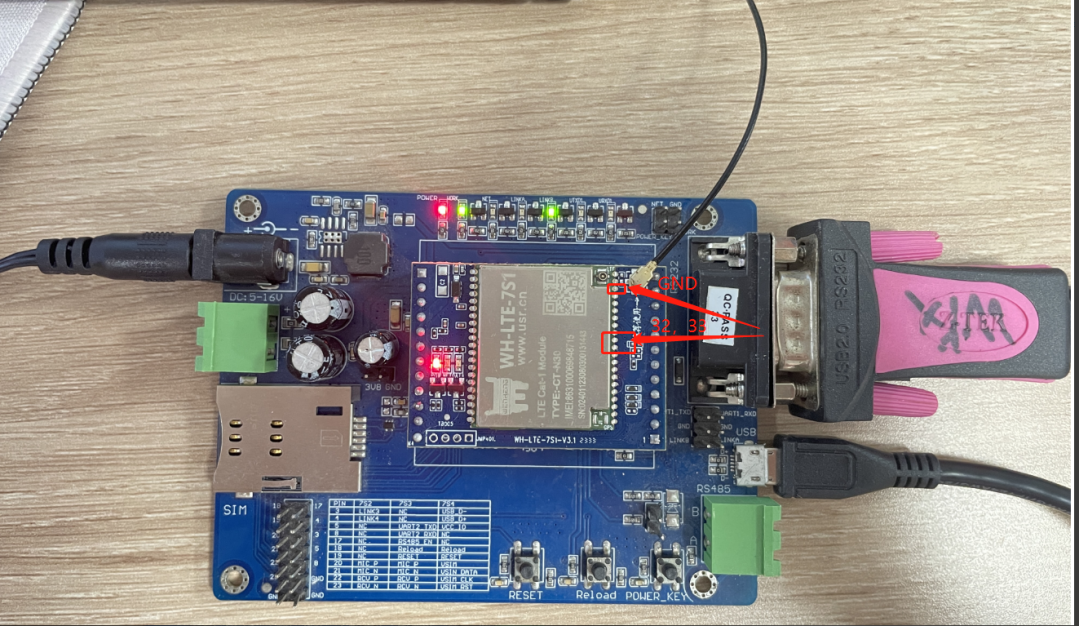

飛線硬件連接框圖：

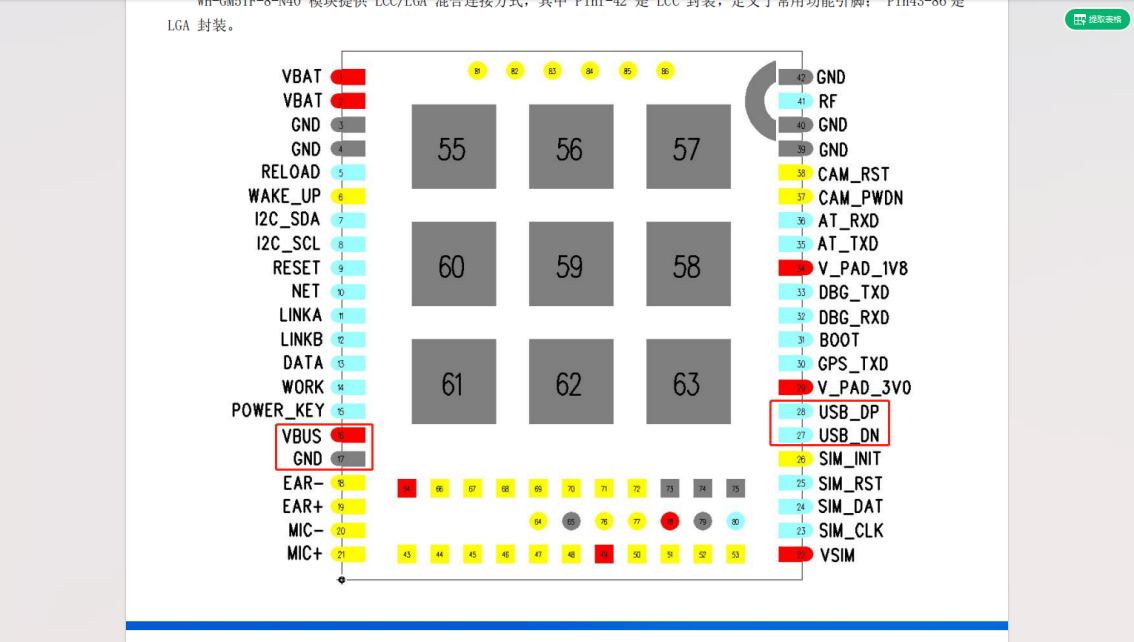

Debug引腳飛線，需要找一個1.8V的USB轉TTL，電腦上打開串口調試助手，波特率選擇115200，N,8,1。

注：抓取log時，需要debug和USB引腳的log一起抓取。

三、產品參數設置

1、模塊設置查詢

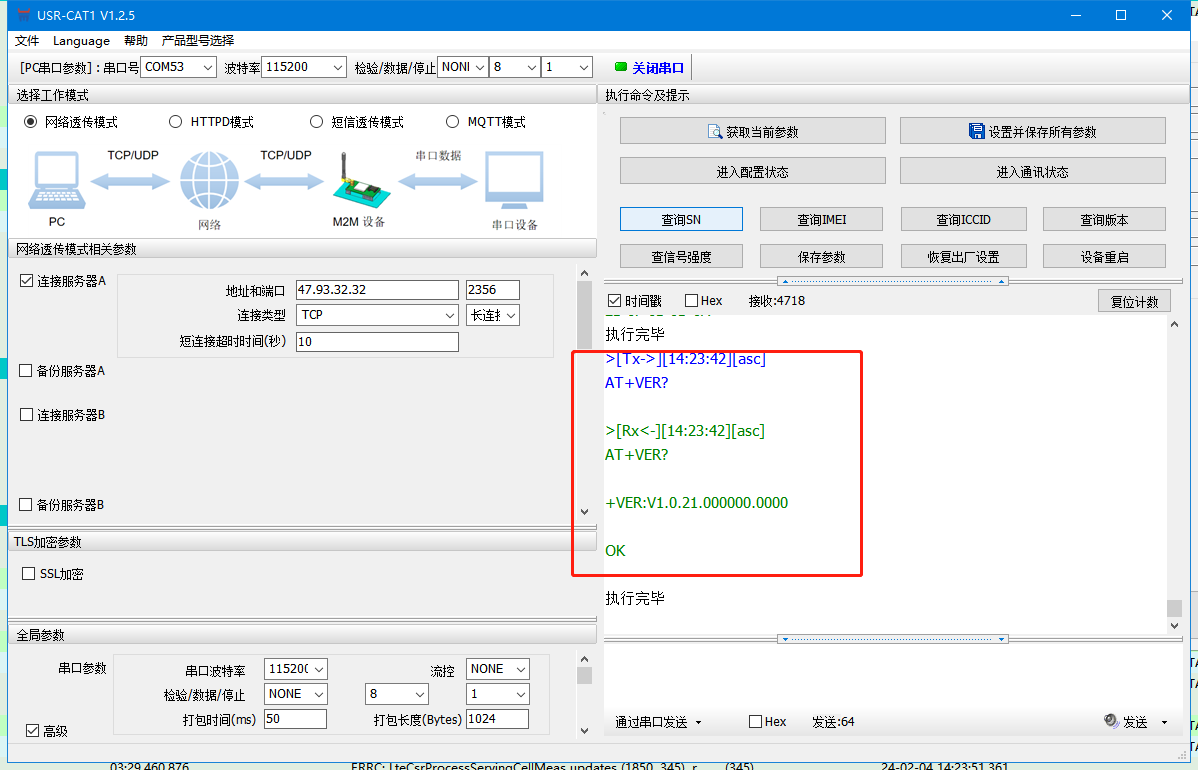

在此之前需要先查詢模塊的固件版本（AT+VER），后面需要刷寫對應的DB文件。DB文件跟相關技術索取。

2、電腦設置

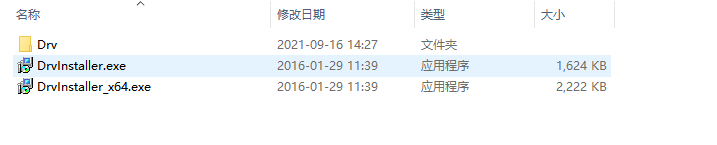

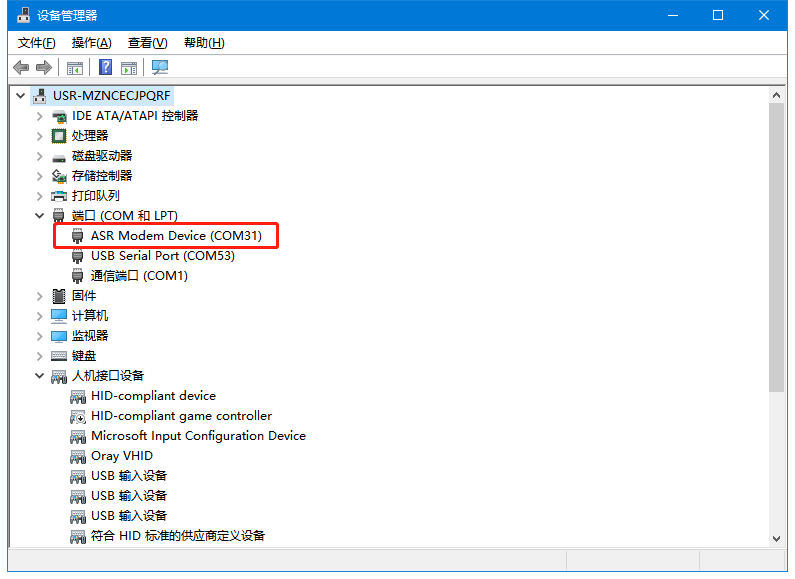

電腦安裝USB驅動，安裝完成后，會在電腦-設備管理器里查看端口。正常識別端口會顯示ASR Modem Device。

四、功能調試

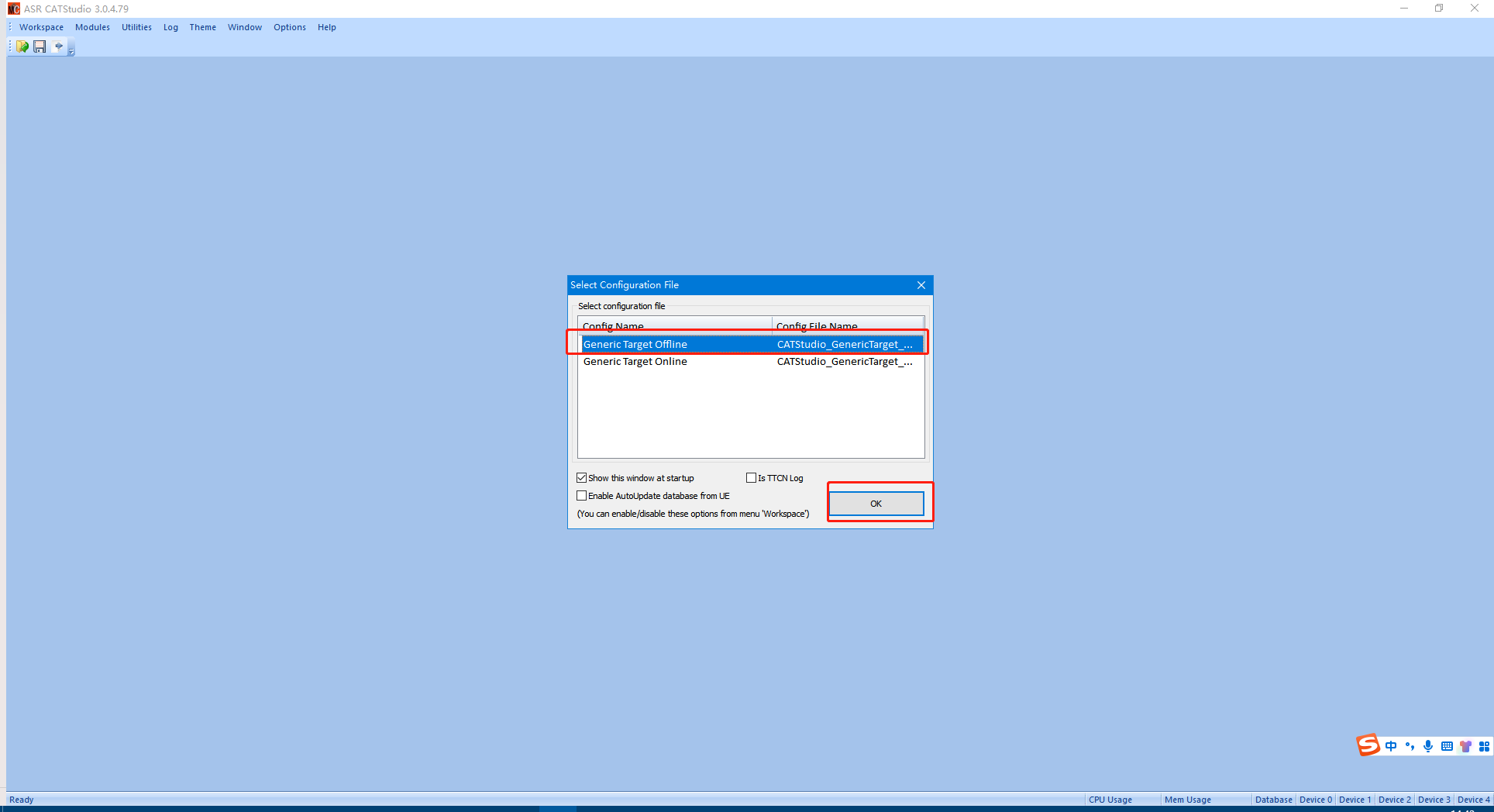

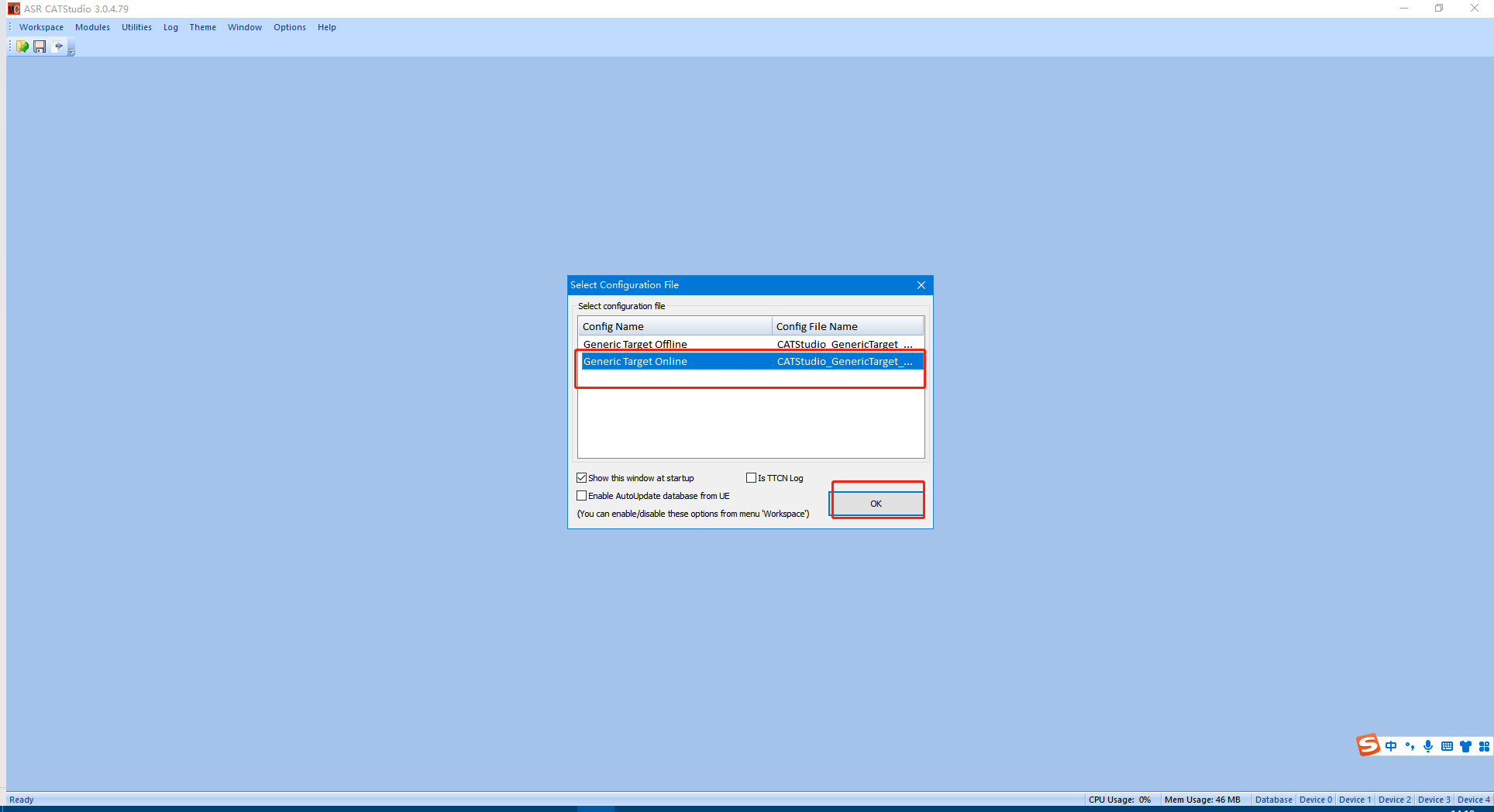

1、打開抓包軟件

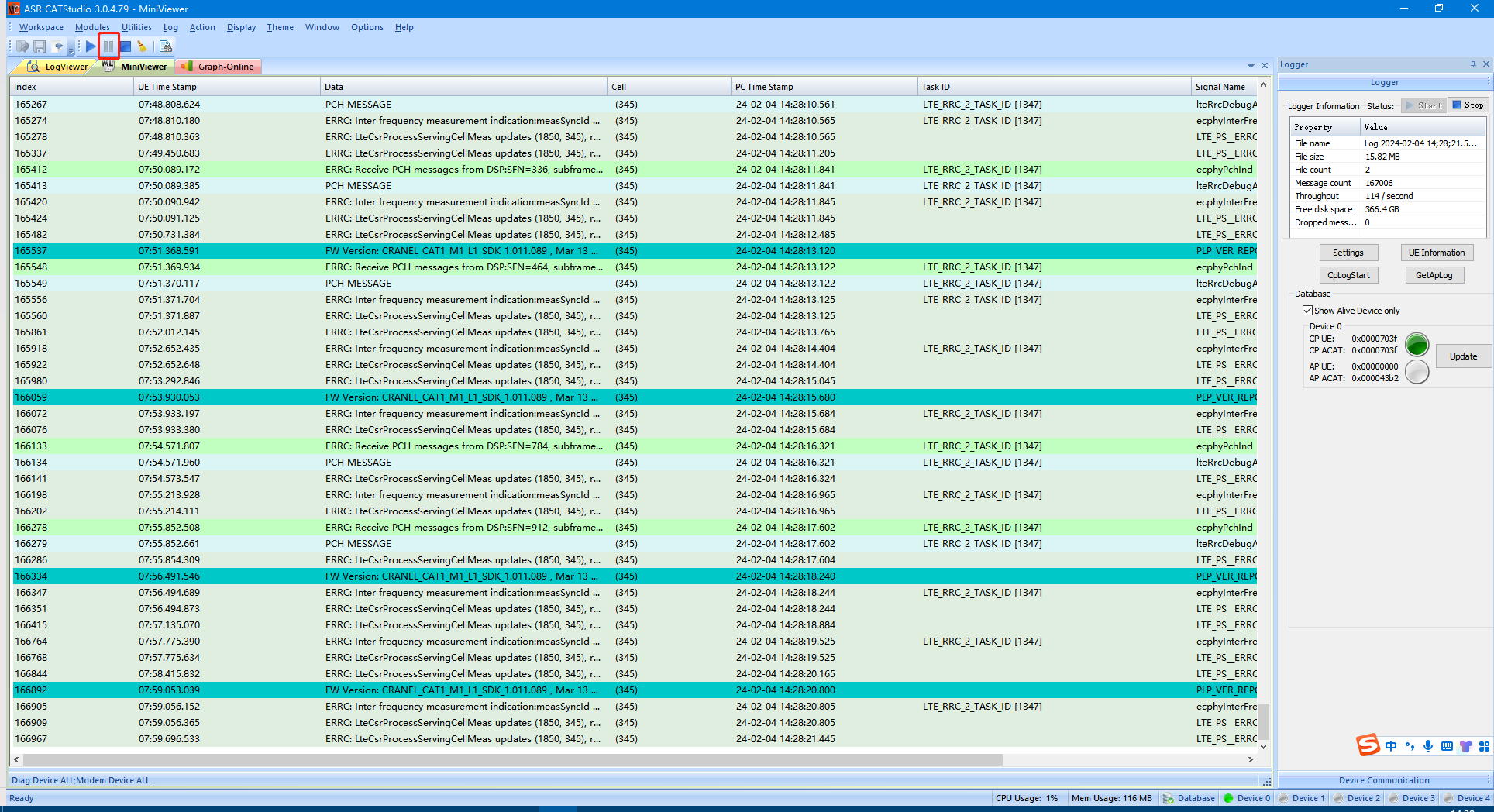

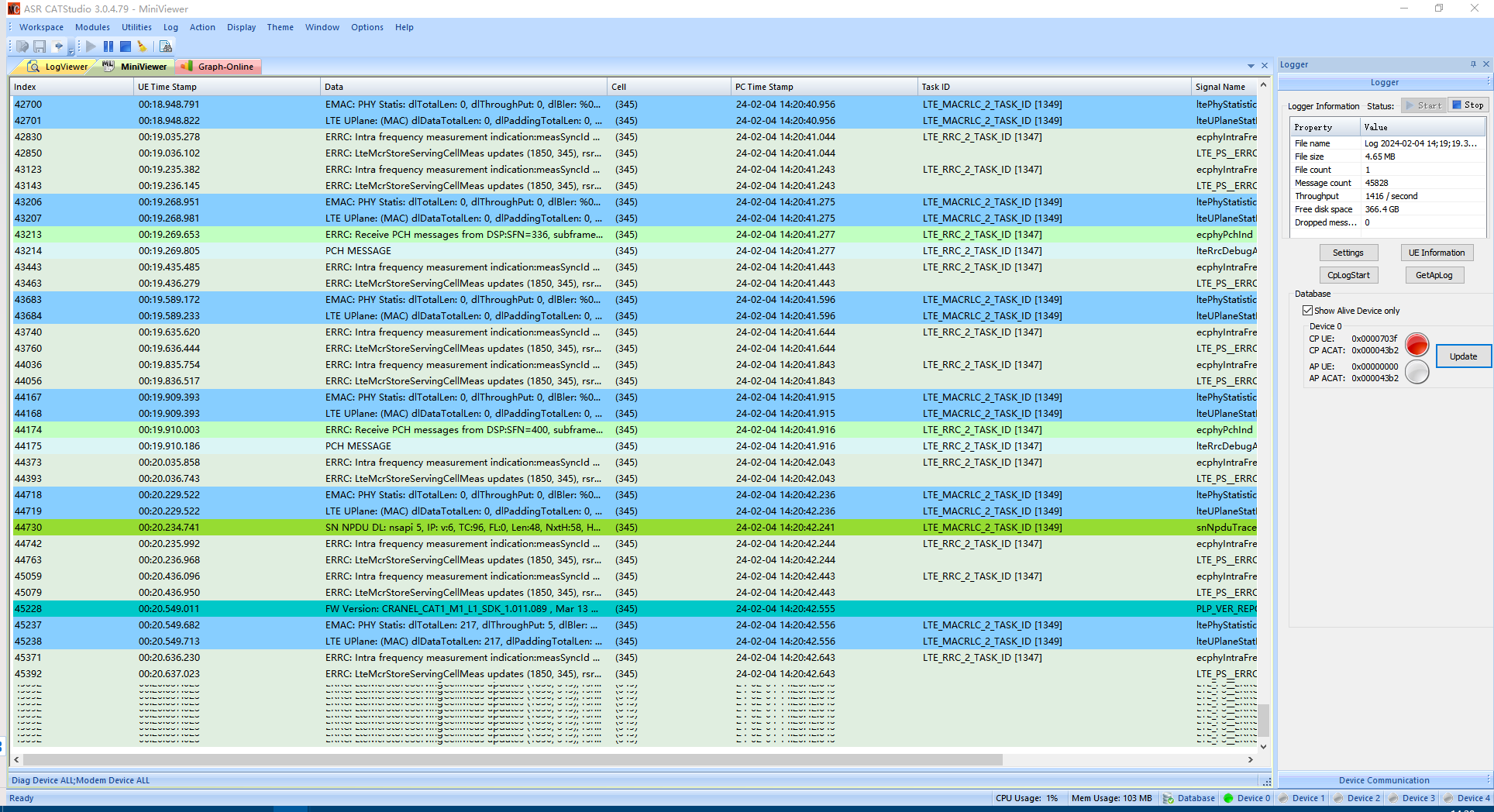

可以看到log日志正常跑著，之后重新重啟一下設備，記錄好重啟時間！！

2、ASR方案抓取log，必須刷寫對應固件的DB文件，否則抓出來的文件無效。

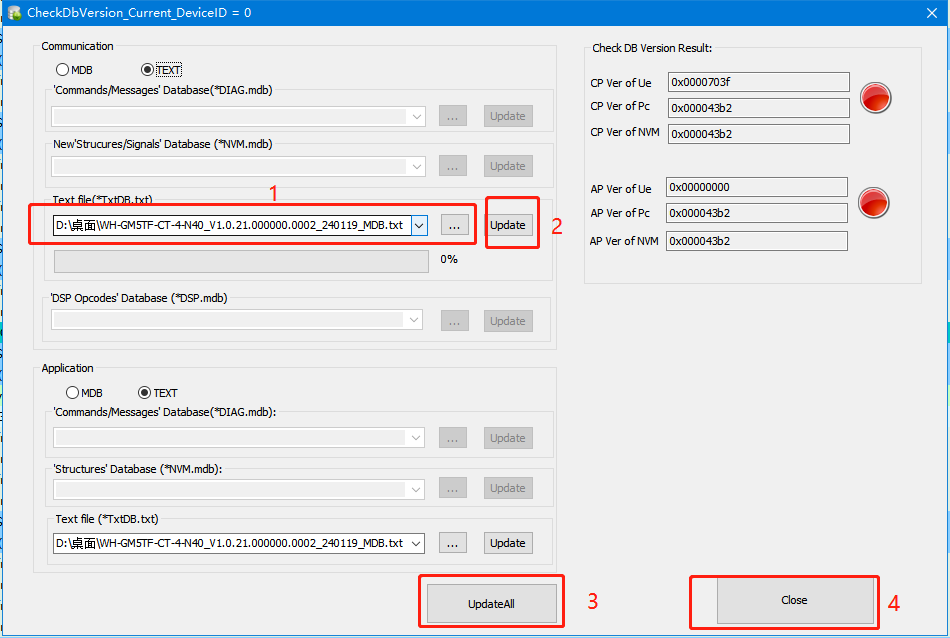

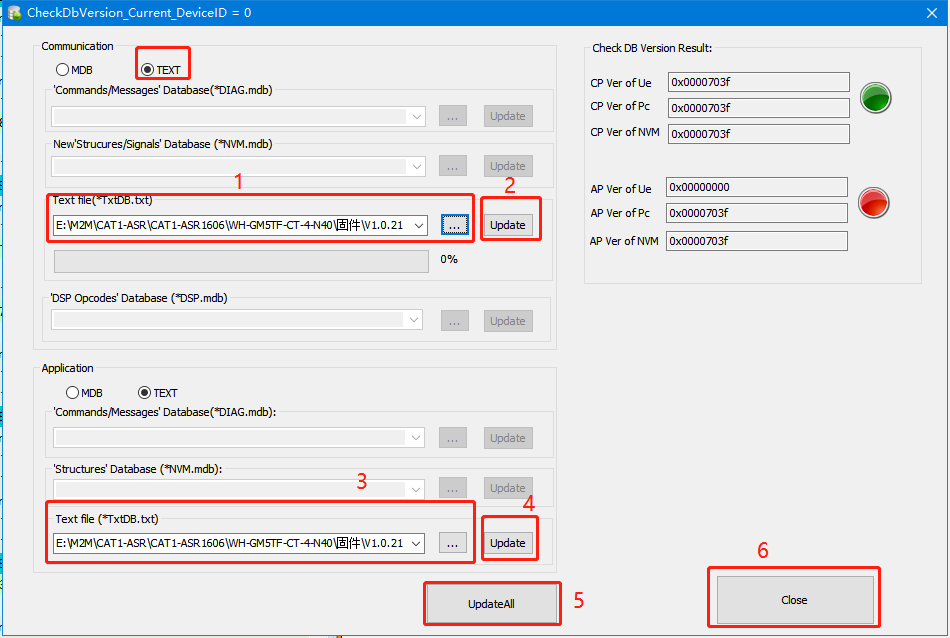

點擊右側Update，選擇DB文件

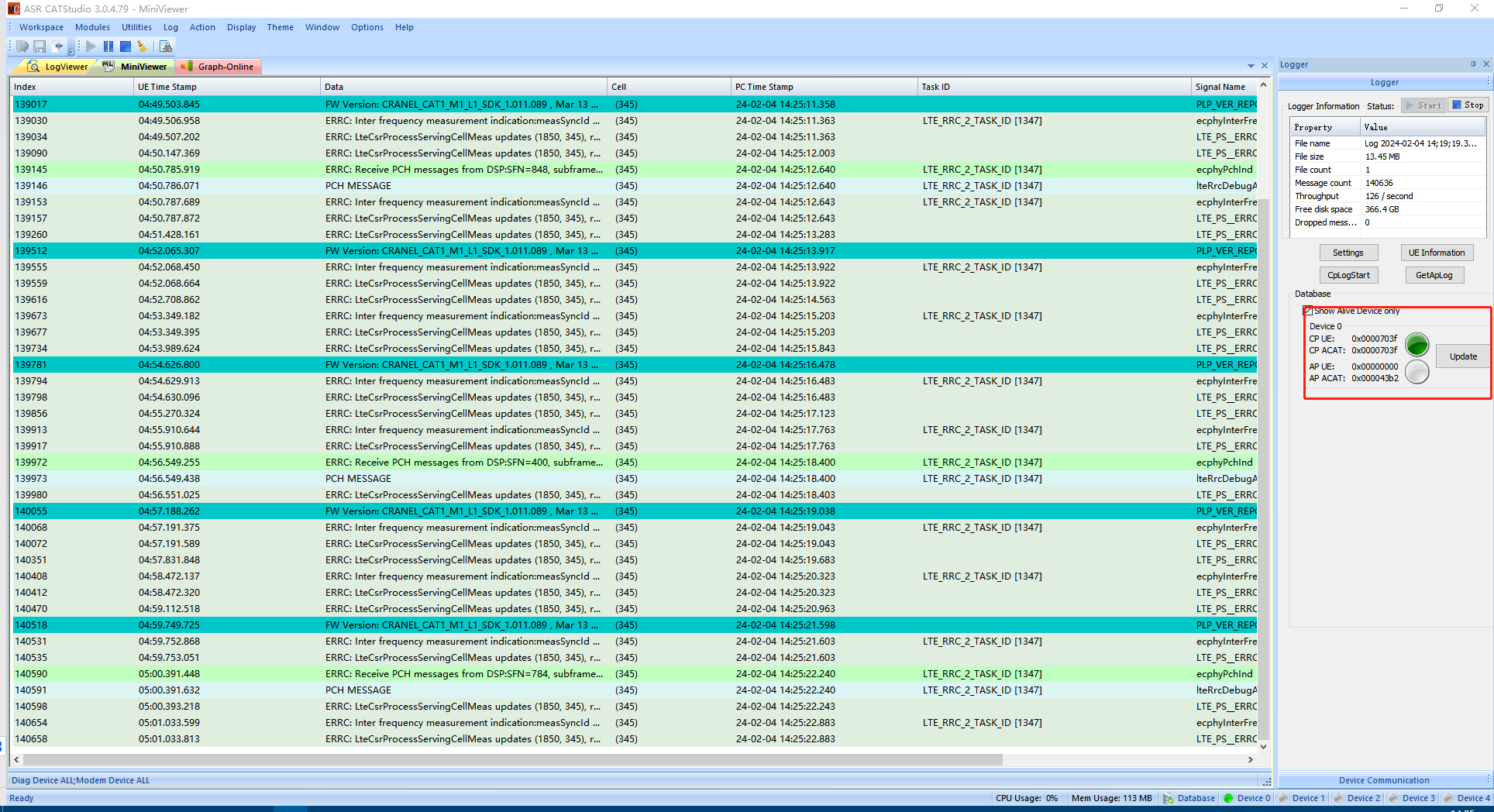

可以看到按鈕已變綠，說明DB文件刷寫成功。

注意：再開始抓之前需要重啟一下設備，記錄重啟時間點和問題復現時間點，方便技術人員分析。等問題復現后，再抓1-2分鐘，點擊暫停，關閉軟件即可。

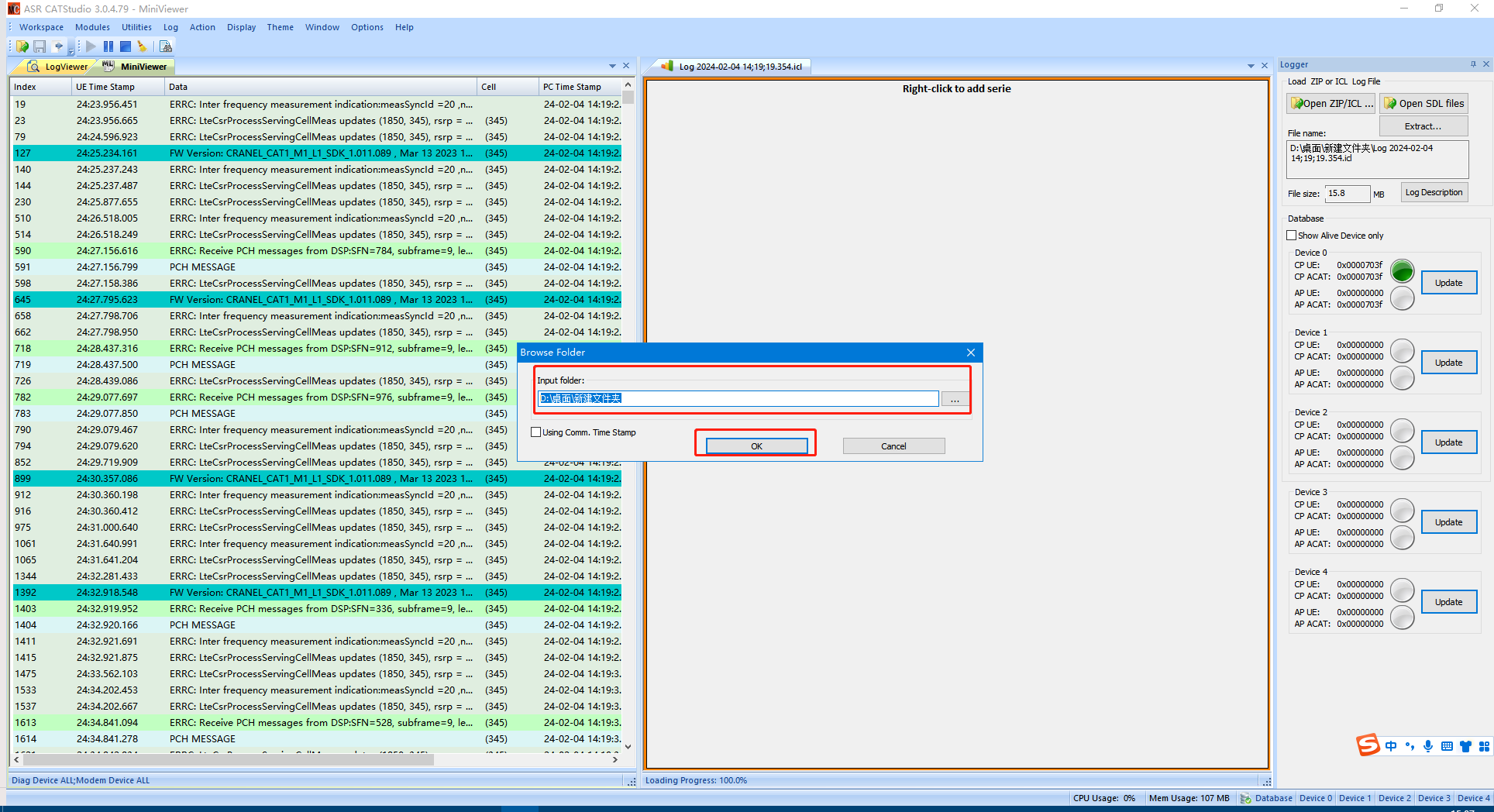

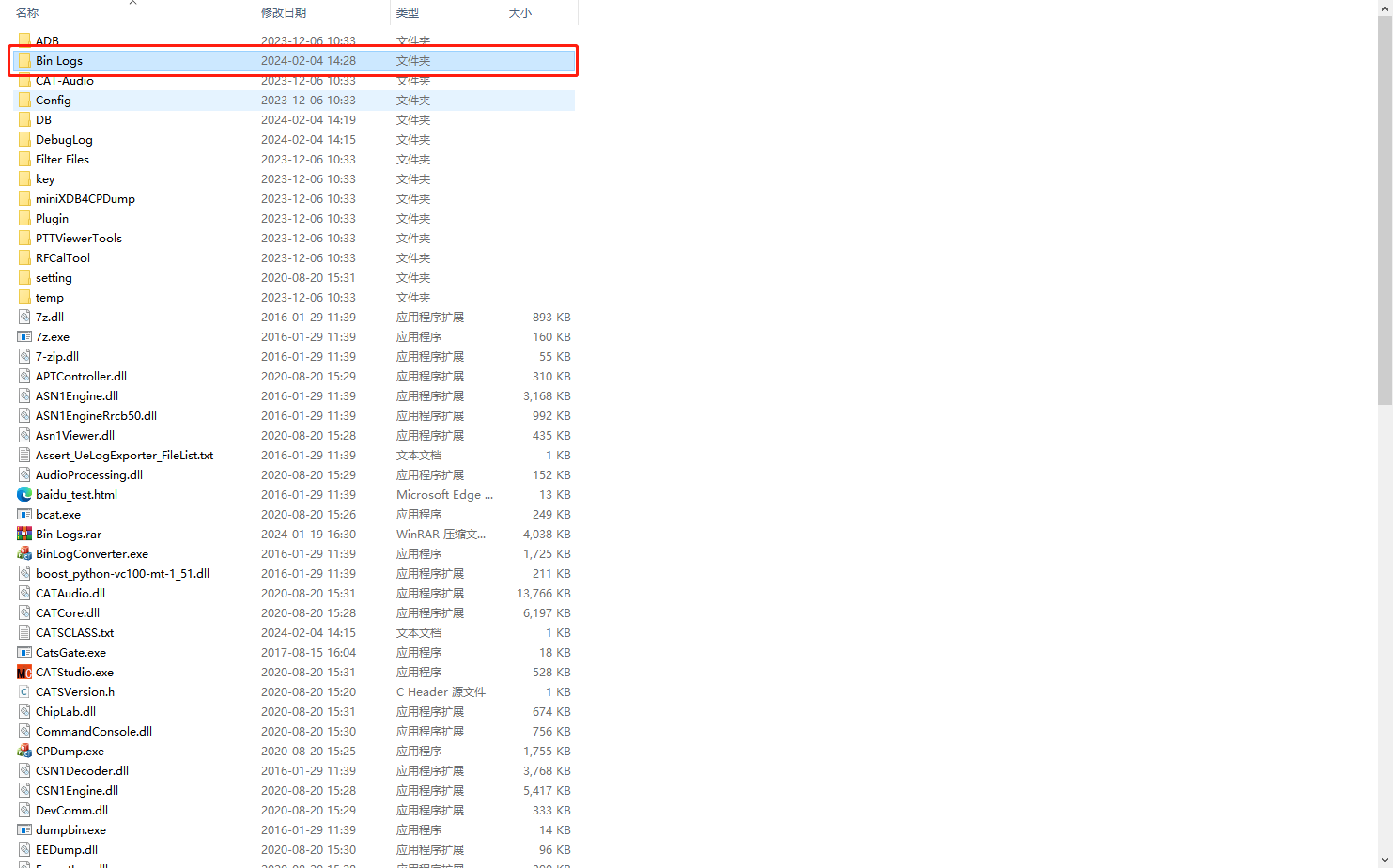

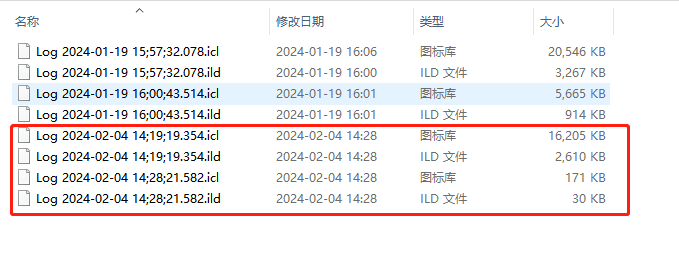

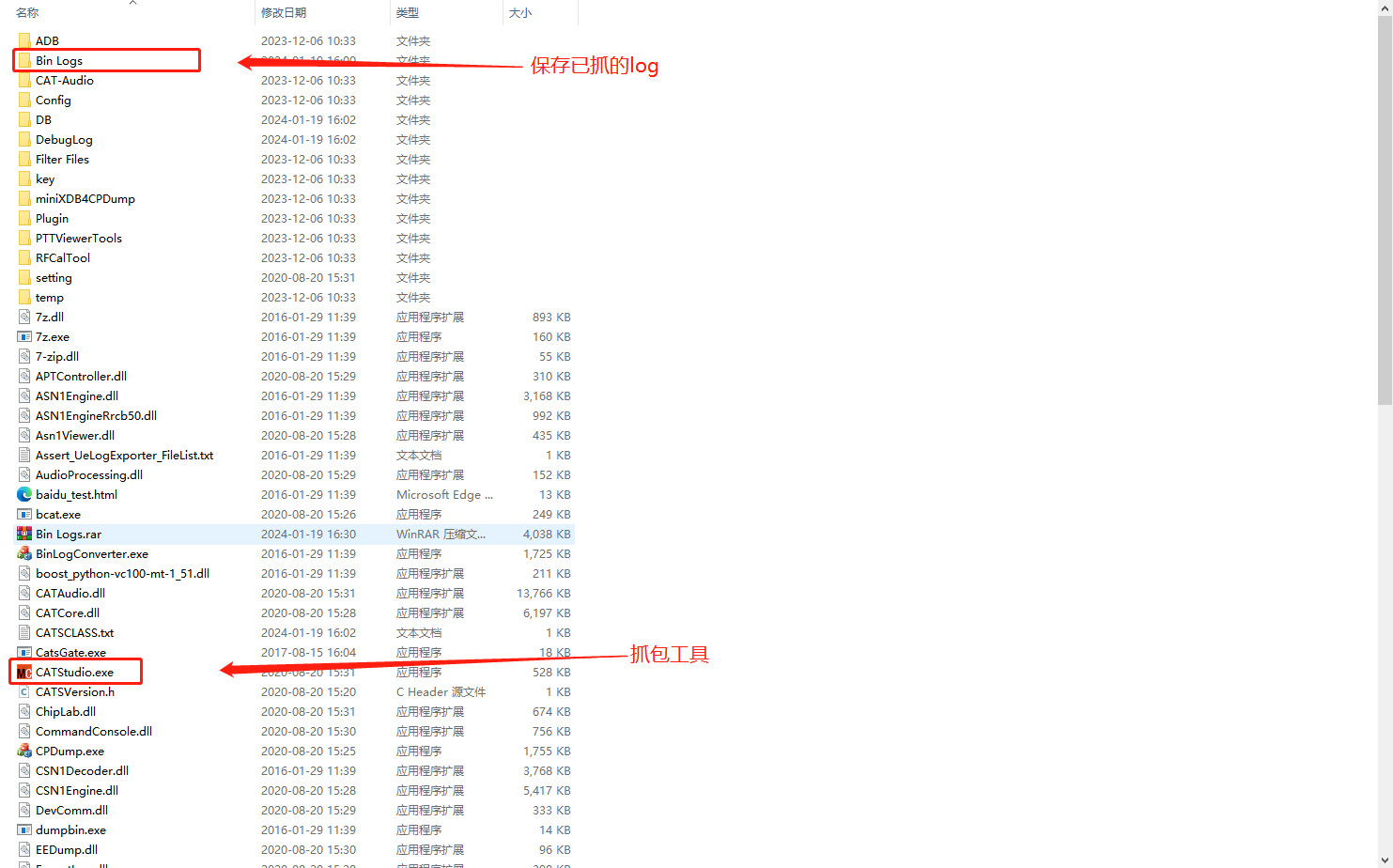

已抓取的LOG，可以從Bing logs文件夾里查看。

完成后，壓縮此文件夾，打包發送給技術支持即可。

五、ASR方案導出pcap文件教程

把已抓的log文件放到桌面上，抓完log之后，需要關閉log軟件，重新打開

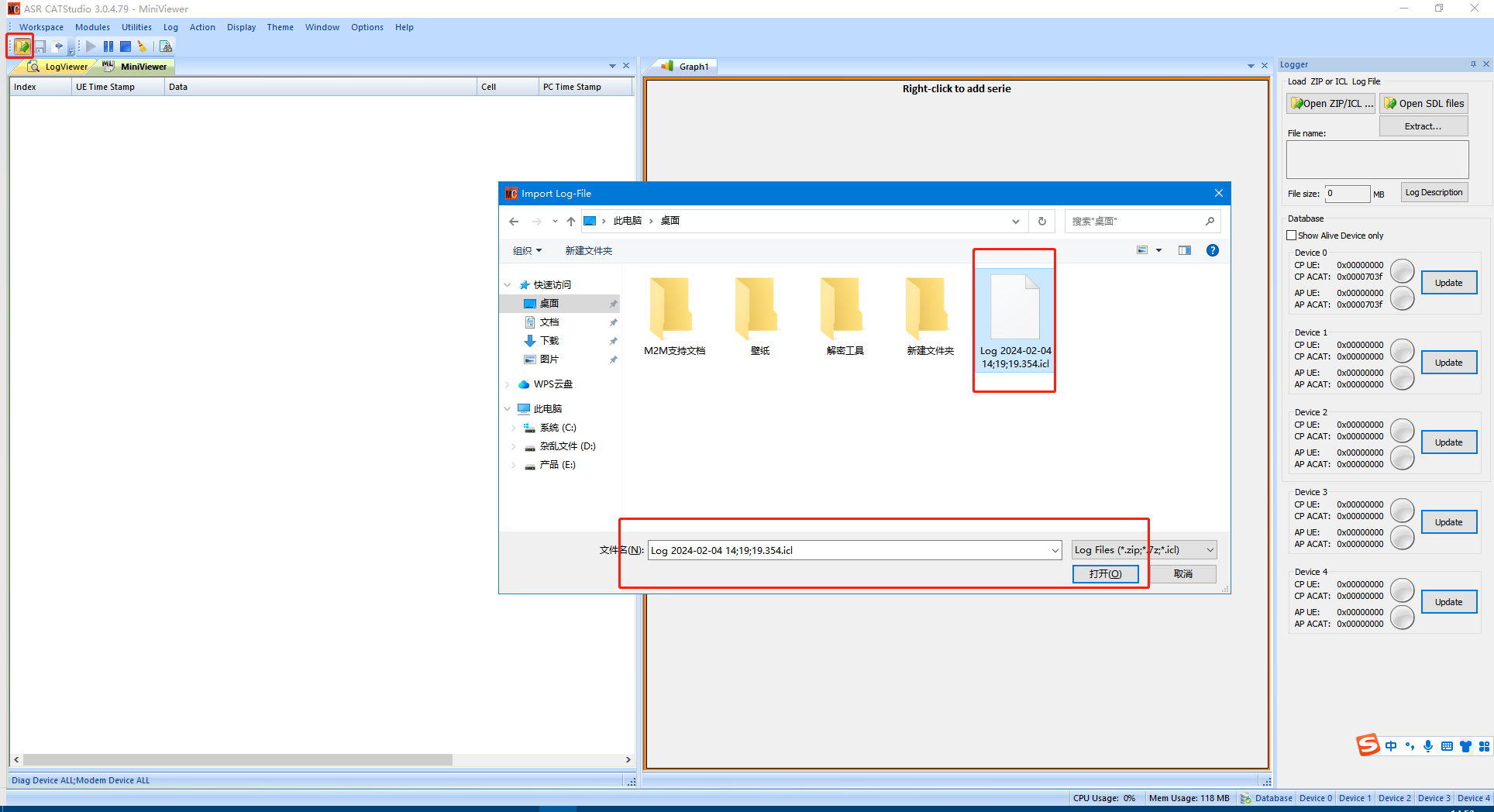

需要先導入我們已抓的log文件。

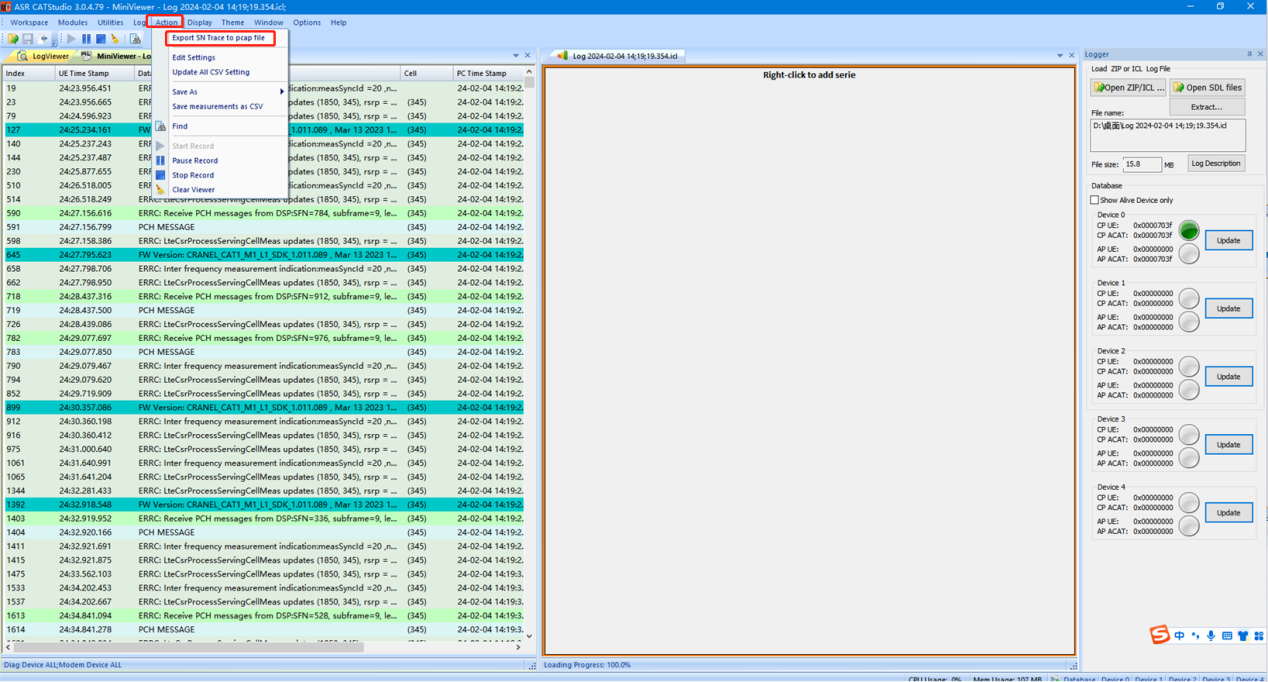

點擊Action--Export SN Trace to pcap file

注:補:如果右側按鈕未變綠，則需要右擊導入抓LOG時導入的DB文件

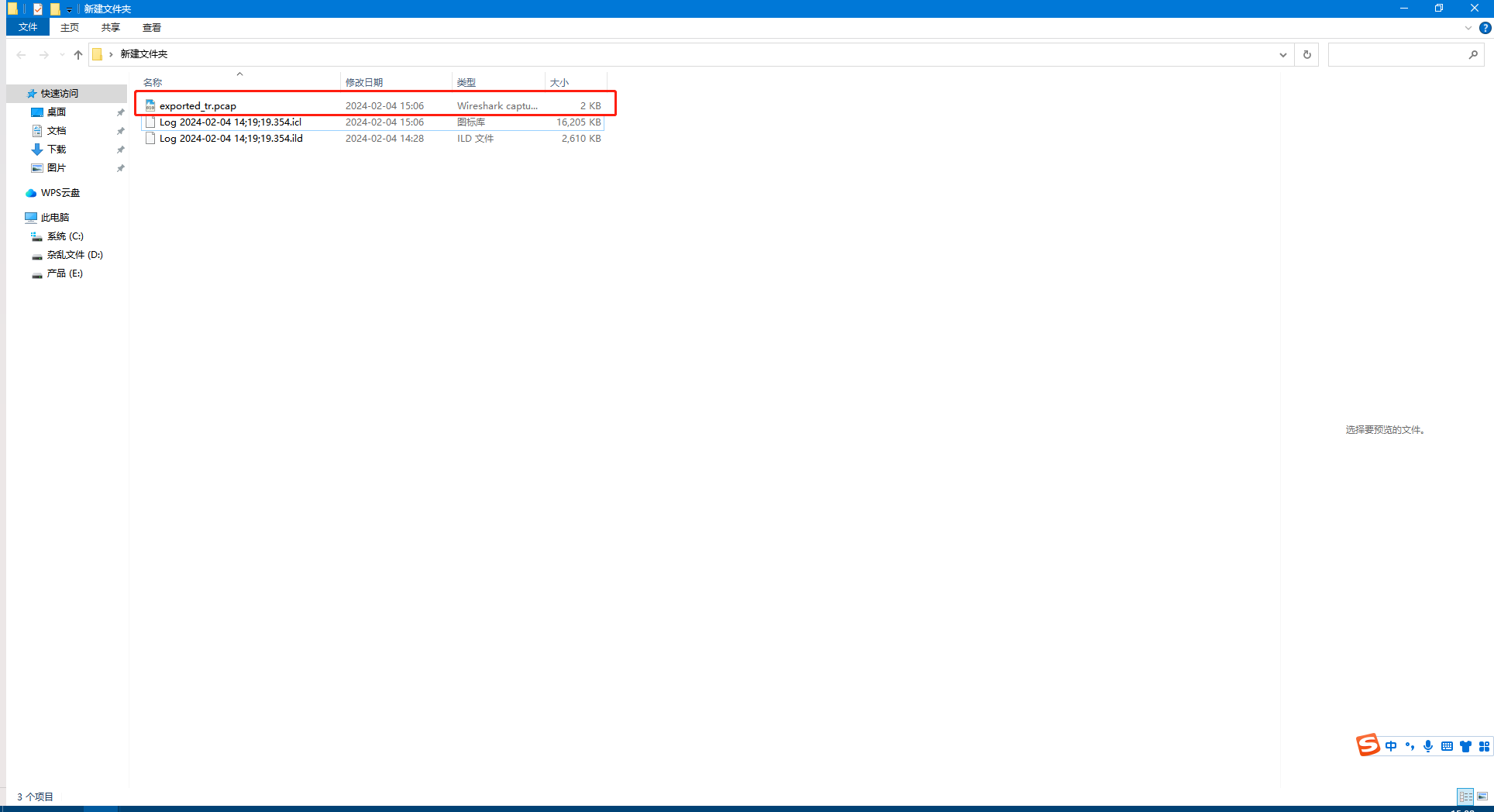

如果右側按鈕已變綠，直接選擇要導出的位置，點擊OK即可。

編寫人：王玉雪 編寫日期：2024-06-17

審核人：金志方 審核日期：2024-07-04

訂正版本：V1.0 訂正內容：初稿
