USR-G780s(輕邊緣)TCP連接遠程服務器透傳上報示例
一、資料下載
USR-G771&G780s使用說明書(輕邊緣)鏈接:http://imbacareer.com.cn/Download/1435.html
USR-G771&G780s標準AT指令集(輕邊緣)鏈接:http://imbacareer.com.cn/Download/1437.html
USR-CAT1 設置軟件(輕邊緣)鏈接:http://imbacareer.com.cn/Download/1438.html
MODBUS SLAVE軟件可以百度自行下載
二、硬件連接
1、所需物品
USR-G780s 產品 1臺
12V電源適配器 1個
USB-RS232串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-G780s 的232串口接USB-RS232串口線到電腦USB口,然后產品接12V電源適配器上電。
電腦下載并打開 USR-CAT1 設置軟件(輕邊緣),安裝MODBUS SLAVE軟件。
3、查看端口號

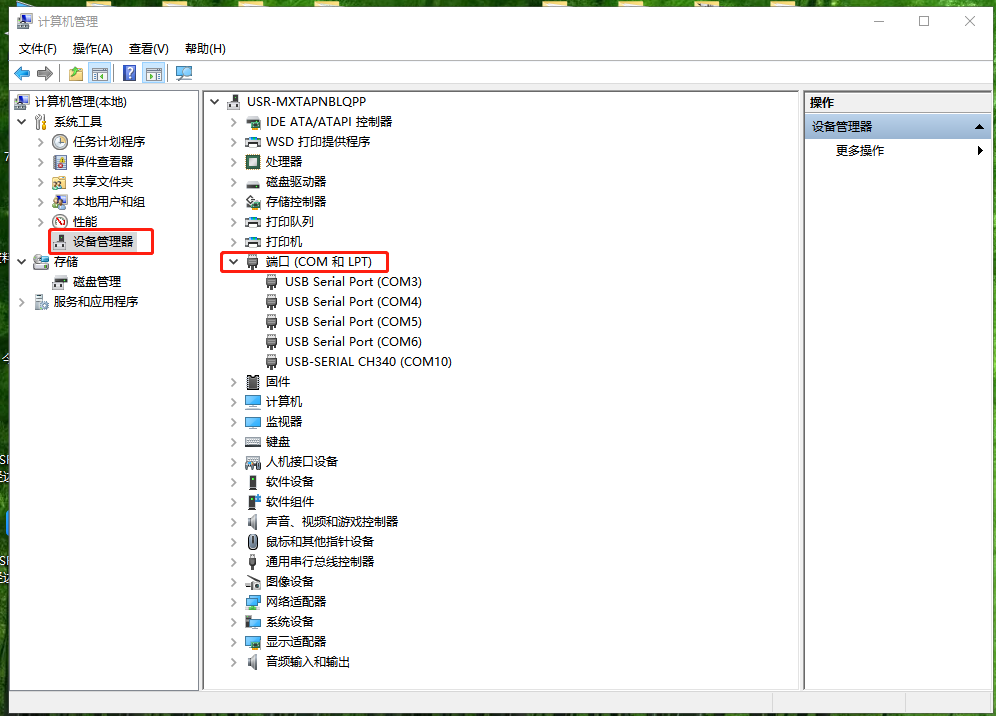

電腦鼠標點擊計算機管理,右擊,點開設備管理器,點擊端口,查看接USR-G780s的USB-RS232串口線COM口號,COM3。
三、USR-G780s參數設置

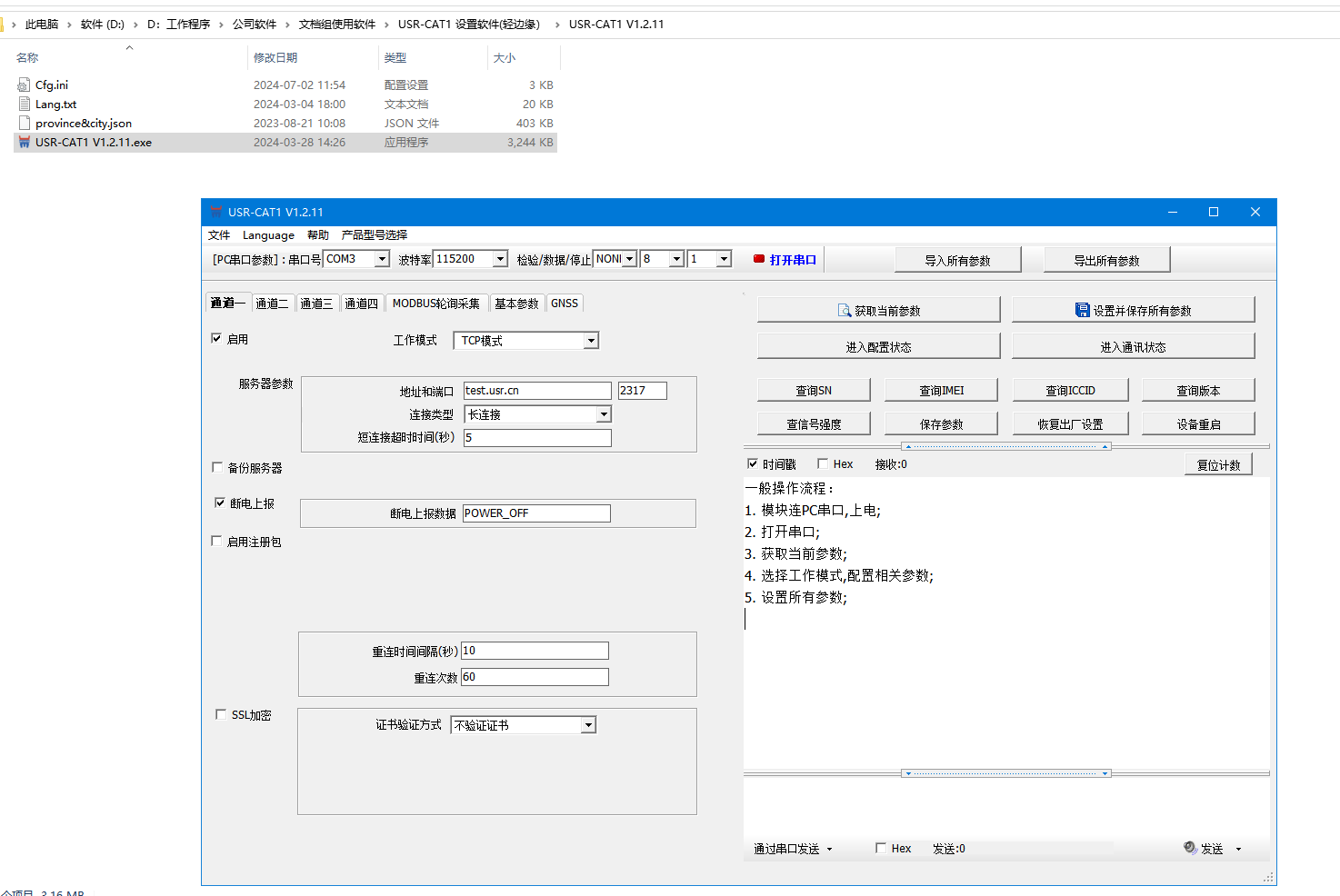

1、打開USR-G780s的設置軟件

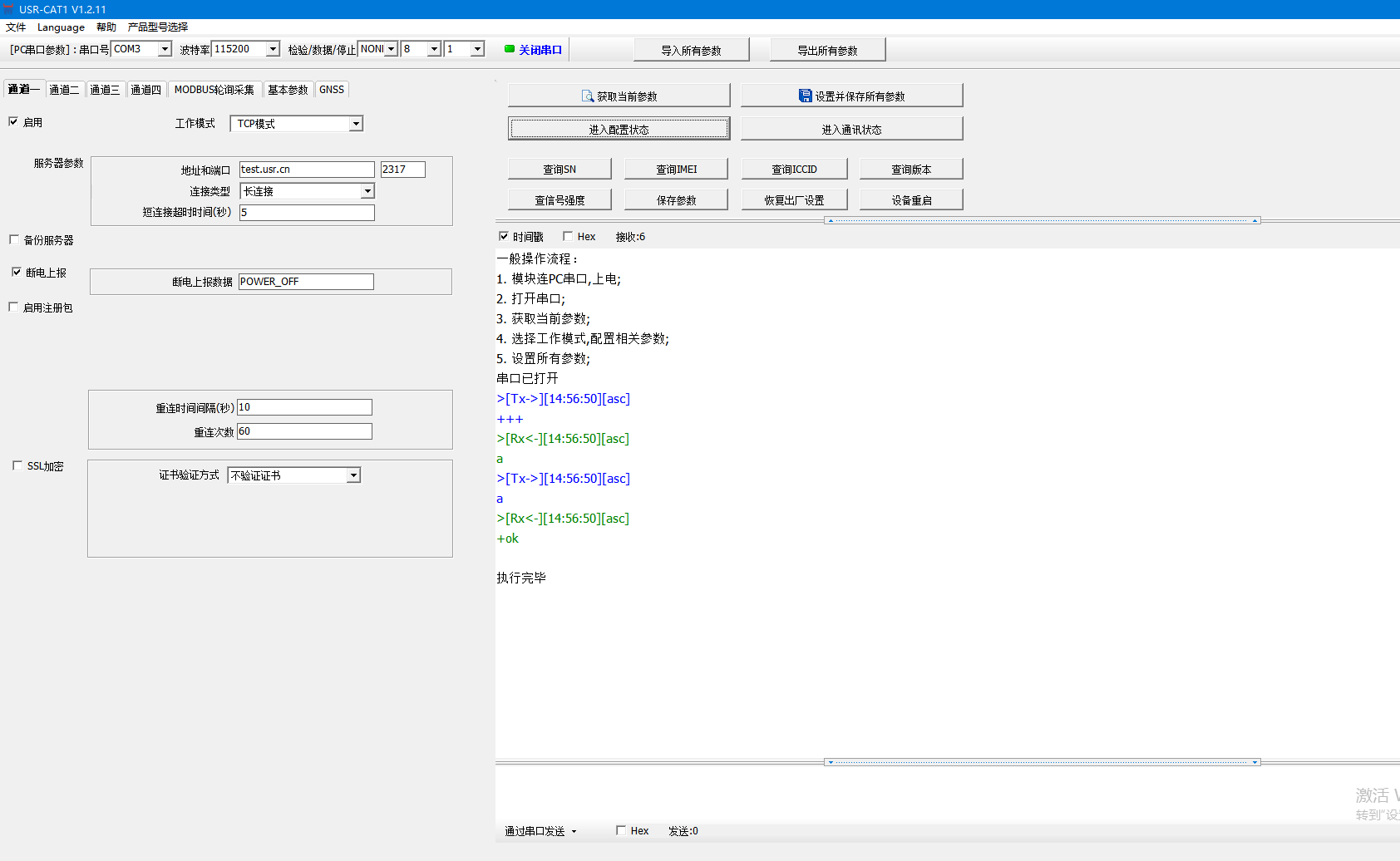

2、點擊進入配置狀態

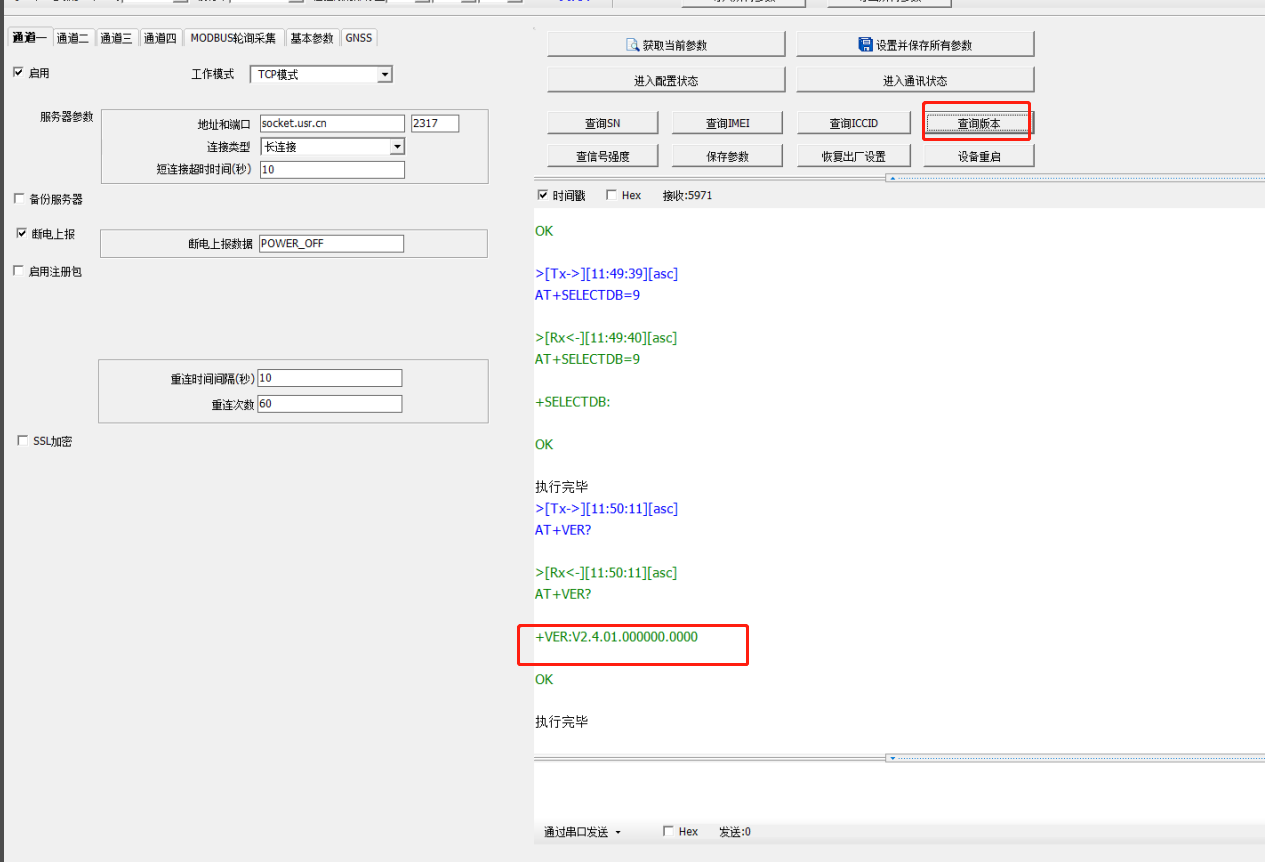

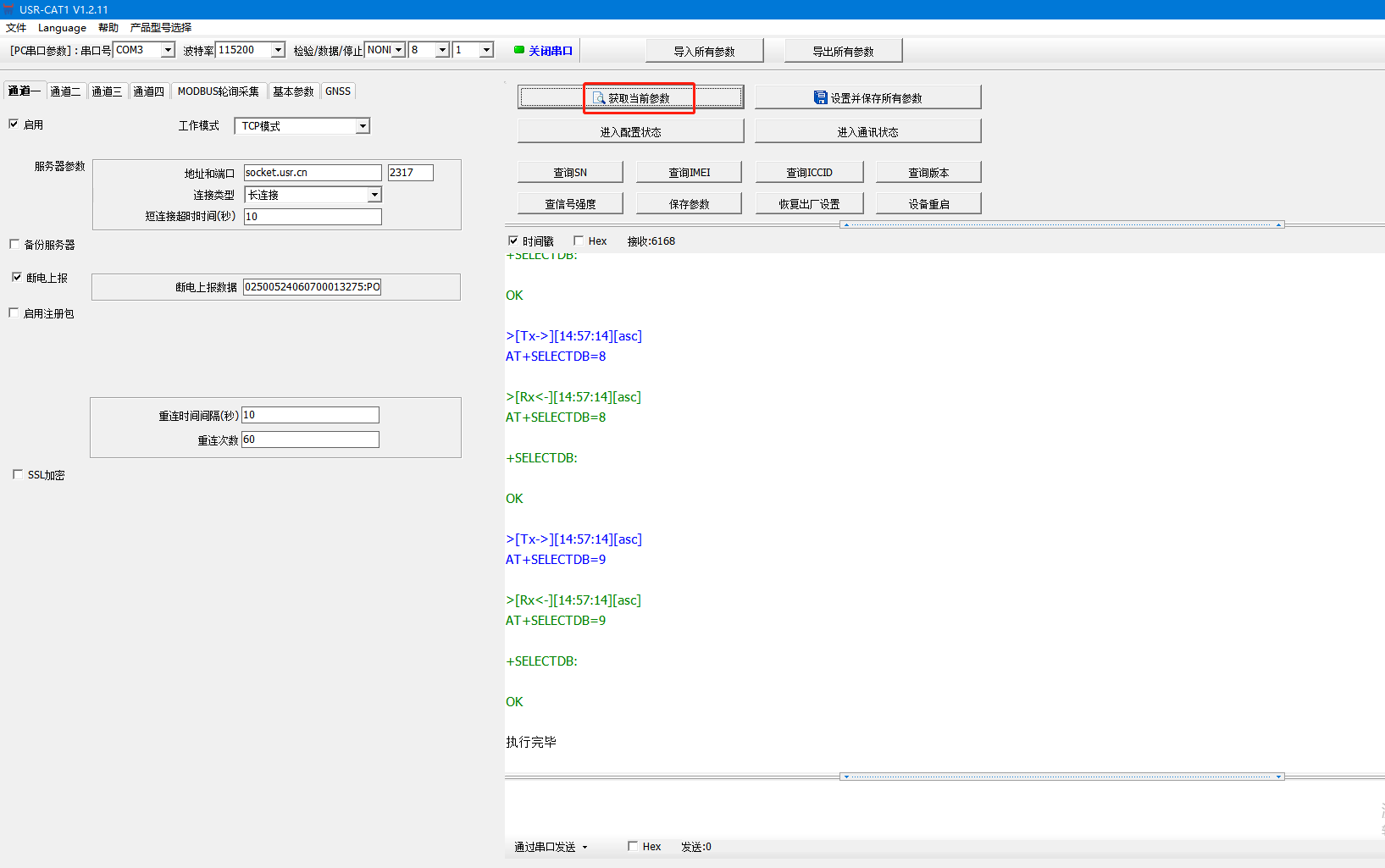

3、點擊獲取當前參數,查詢固件版本號
備注:固件VER:V2.4.01.000000.0000及以上版本支持Modbus輪詢。
4、配置通道一參數
通道一:
工作模式:TCP模式
服務器參數,地址和端口:填寫要連接的遠程服務器地址和端口
連接類型:長連接

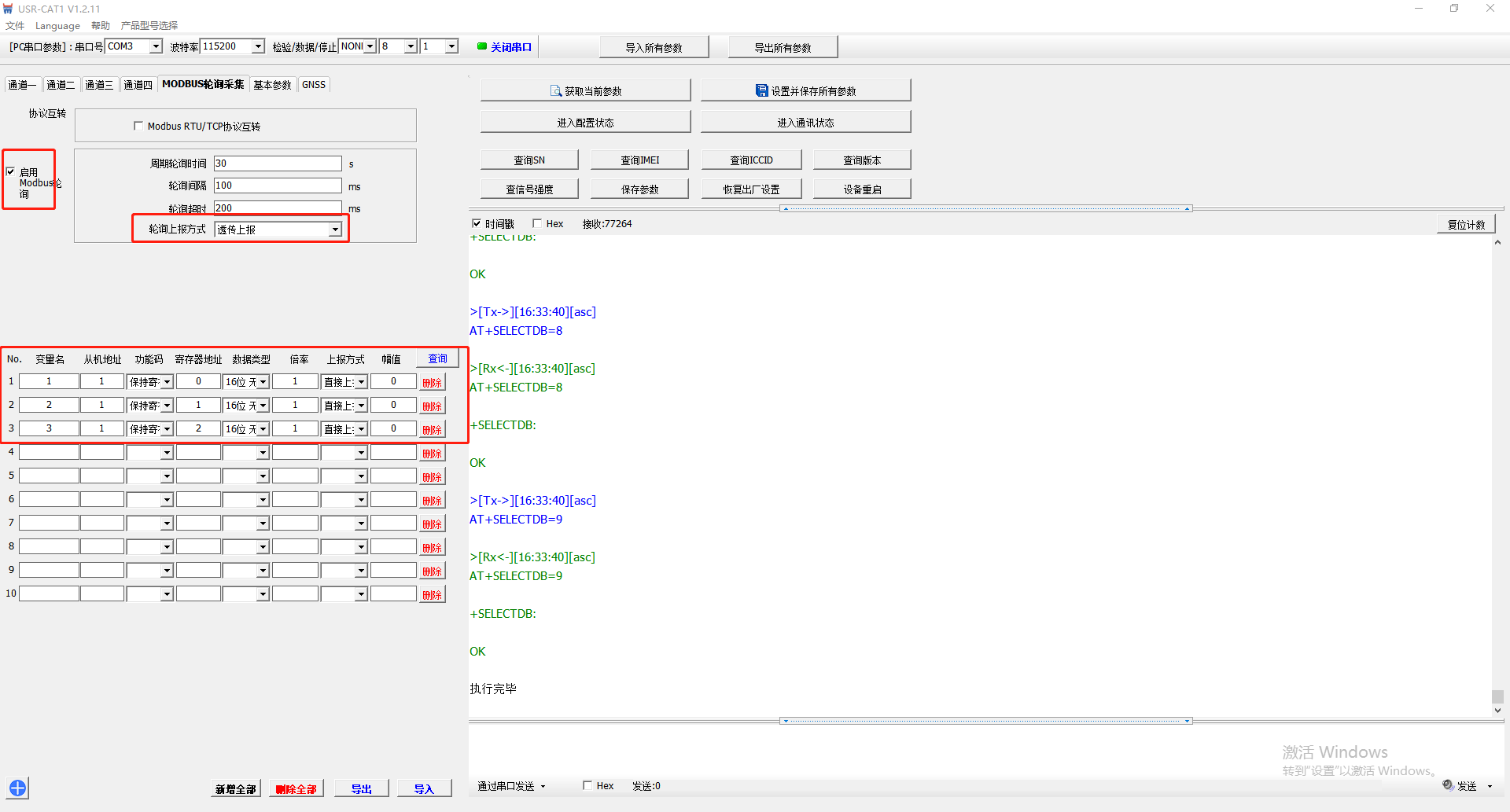

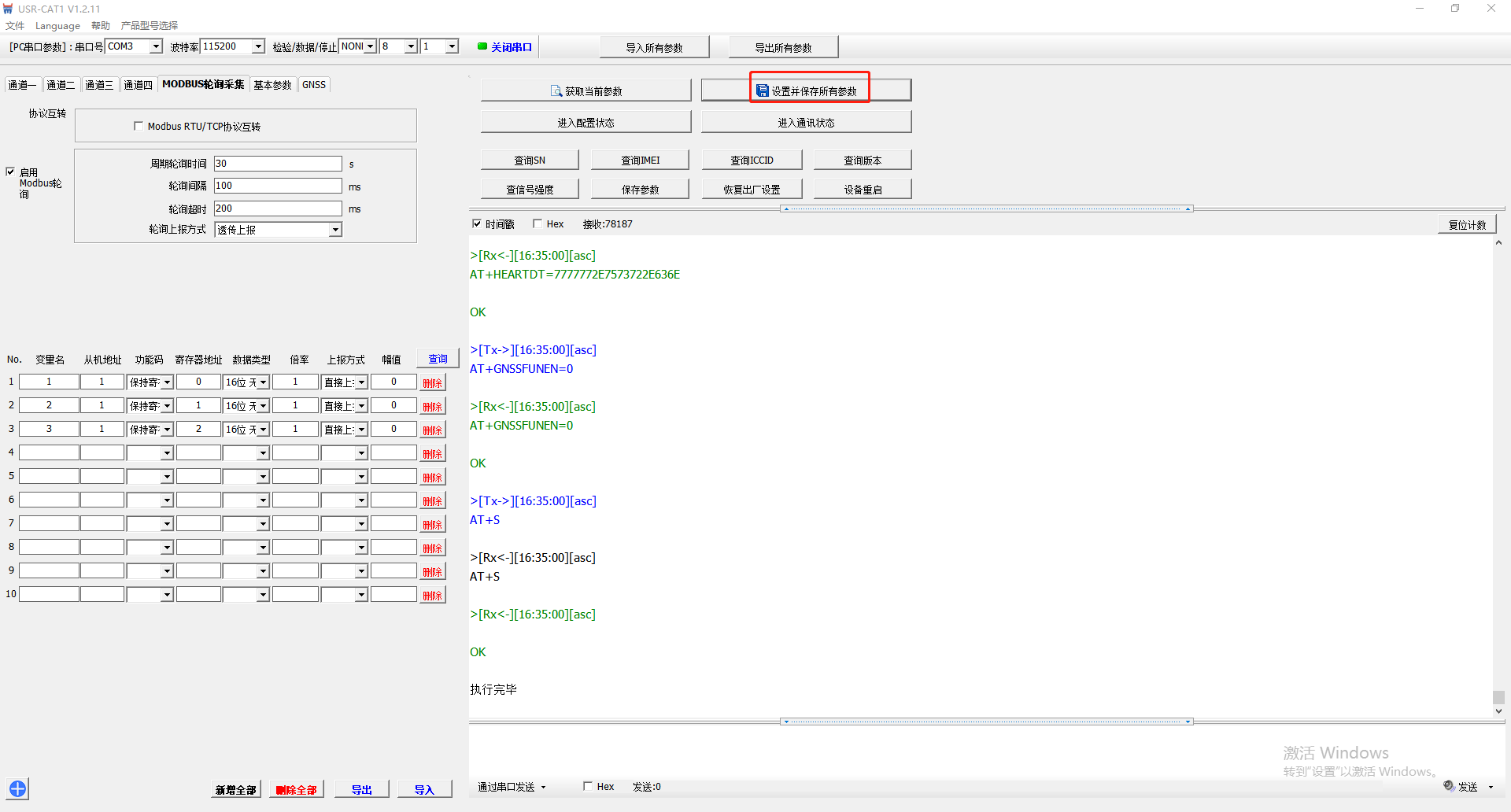

5、配置MODBUS輪詢采集參數,點擊設置并保存所有參數
MODBUS輪詢采集:
啟動Modbus輪詢:勾選
輪詢上報方式:選擇透傳上報
Modbus輪詢采集點位配置界面:添加3個變量。
No1 變量名1,從機地址1,功能碼(保持寄存器功能碼03),寄存器地址0,數據類型16位無符號,倍率1,上報方式(直接上報)
No1 變量名2,從機地址1,功能碼(保持寄存器功能碼03),寄存器地址1,數據類型16位無符號,倍率1,上報方式(直接上報)
No1 變量名1,從機地址1,功能碼(保持寄存器功能碼03),寄存器地址2,數據類型16位無符號,倍率1,上報方式(直接上報)
6、點擊設置并保存所有參數
四、通訊測試
1、MODBUS SLAVE軟件設置

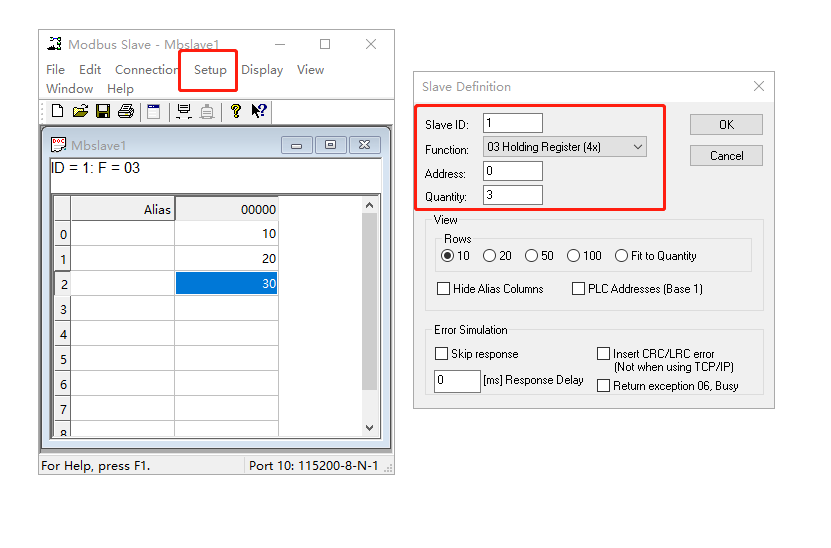

(1)點擊Setup,Slave ID從機地址用1,F(xiàn)unction功能碼用03,Address寄存器起始地址用0,Quantity寄存器地址數量用3。
就是模擬從機地址1,采集3個寄存器地址0、地址1、地址2的數據。

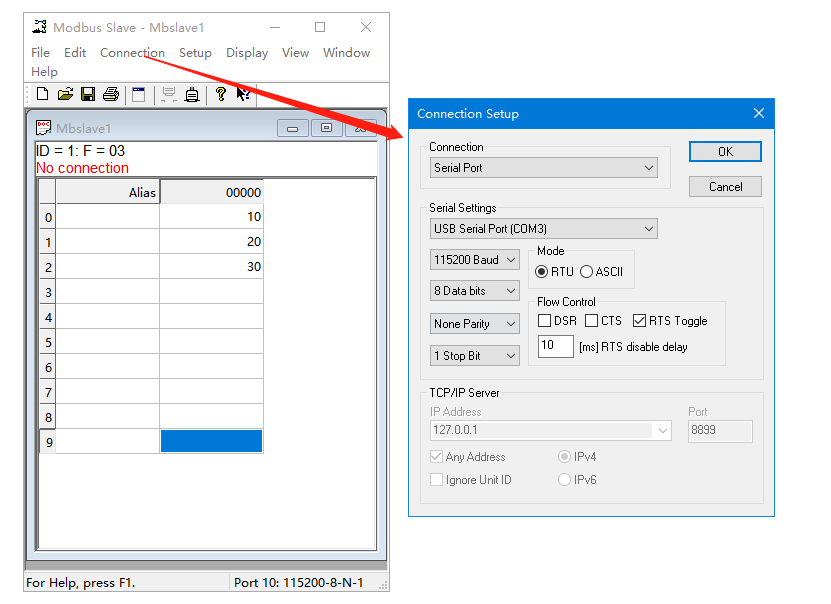

(2)點擊Connection,選擇串口,對應USR-G780s所接USB-RS232串口線的COM口號,串口參數和USR-G780s串口參數保持一致。 Mode選擇RTU,模擬MODBUS RTU協議串口。
(3)寄存器地址0填數據10,寄存器地址1填數據20,寄存器地址3填數據30。

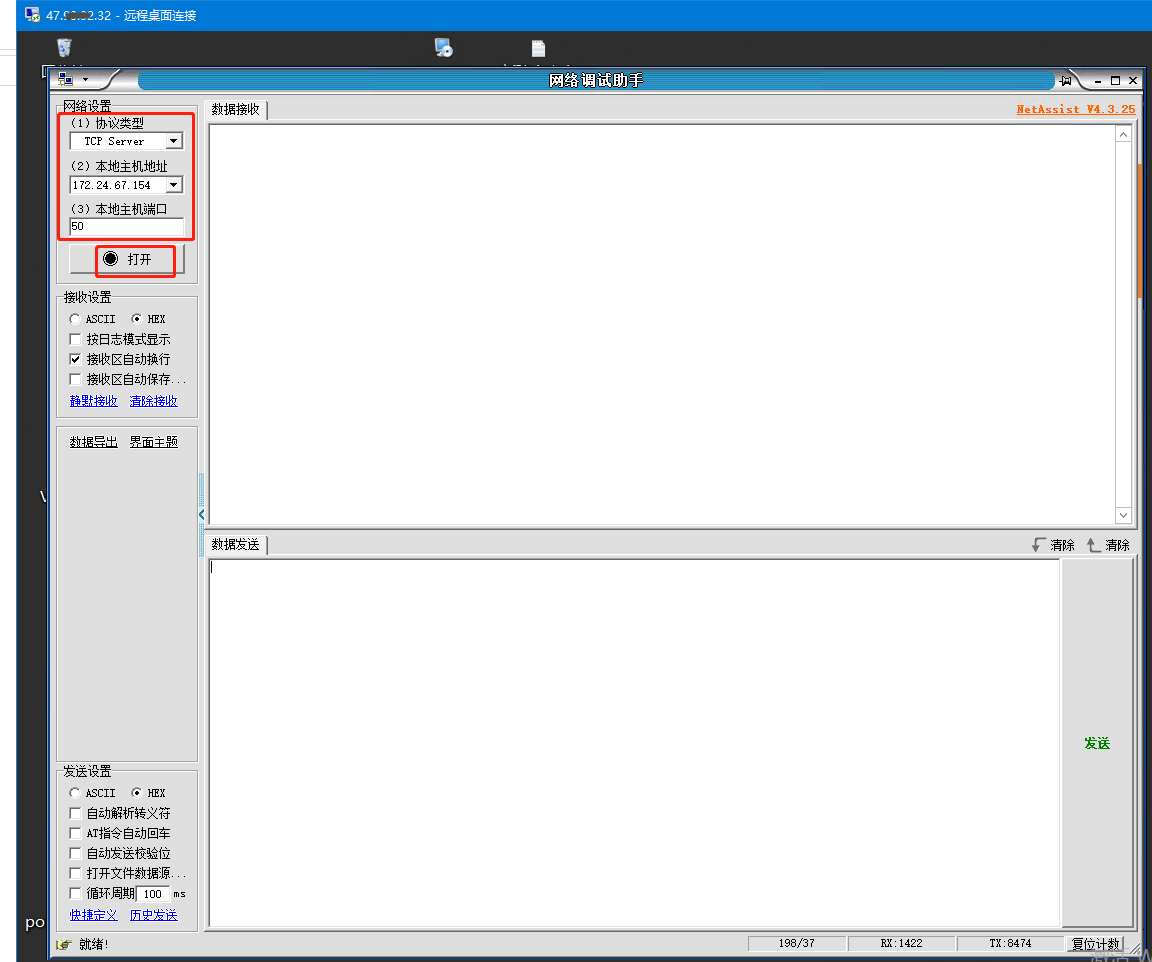

2、登錄遠程服務器,打開網路助手
遠程服務器,網路助手,協議類型TCP Server,本地主機端口填50,點擊打開。

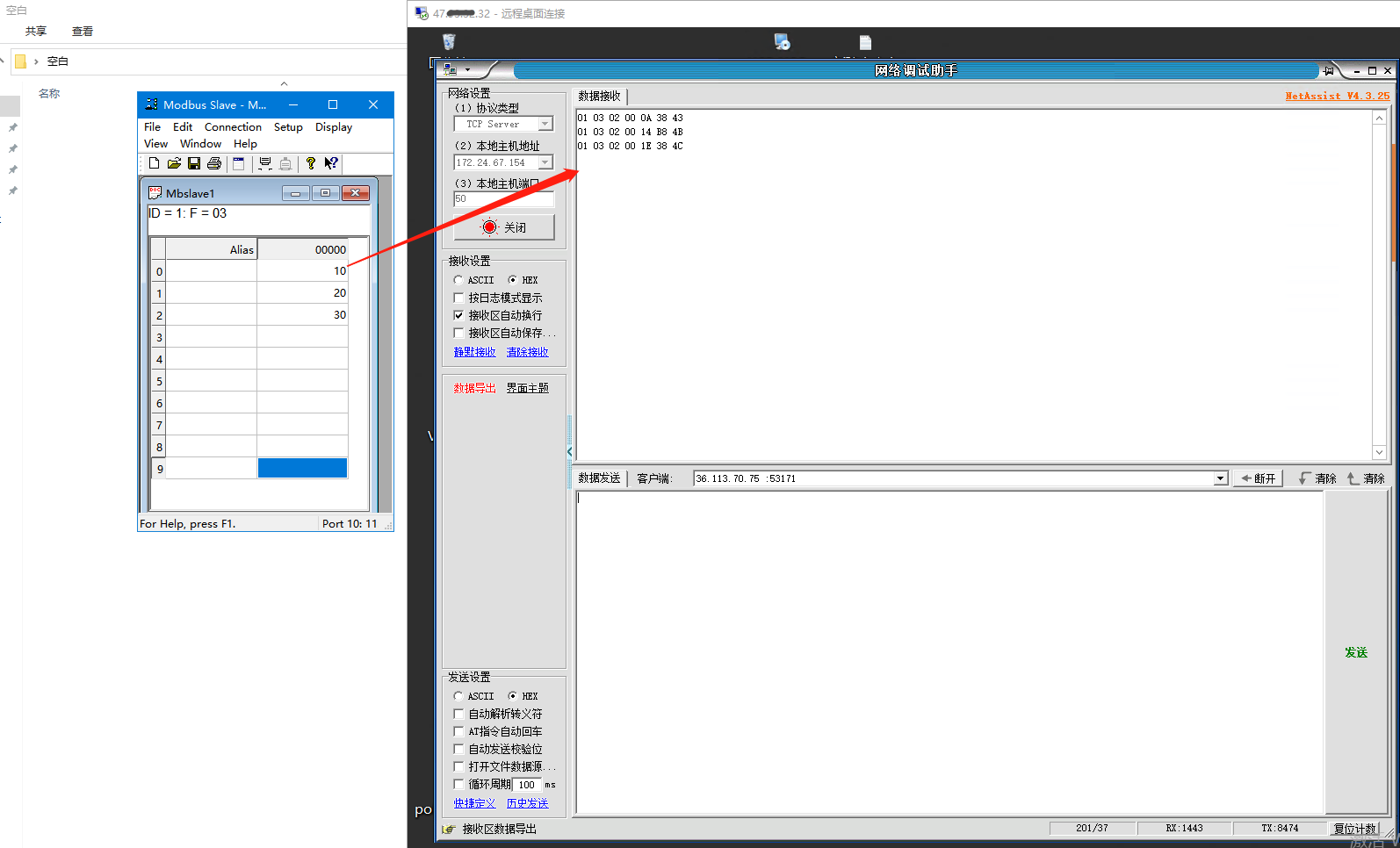

3、透傳上報TCP遠程服務器
網關會按照設定的輪詢規則,主動采集從機的數據,并以透傳格式上報數據給TCP遠程服務器。
寄存器地址0數據十進制10對應十六進制0A
寄存器地址1數據十進制20對應十六進制14
寄存器地址2數據十進制30對應十六進制1E
4、TCP遠程服務器下發命令寫寄存器數據
TCP遠程服務器可以往聯網模塊發送MODBUS RTU命令來實現交互,例如往從機寫數據??梢钥吹絪lave從機收到指令進行了回復,同時參數發生了改變。

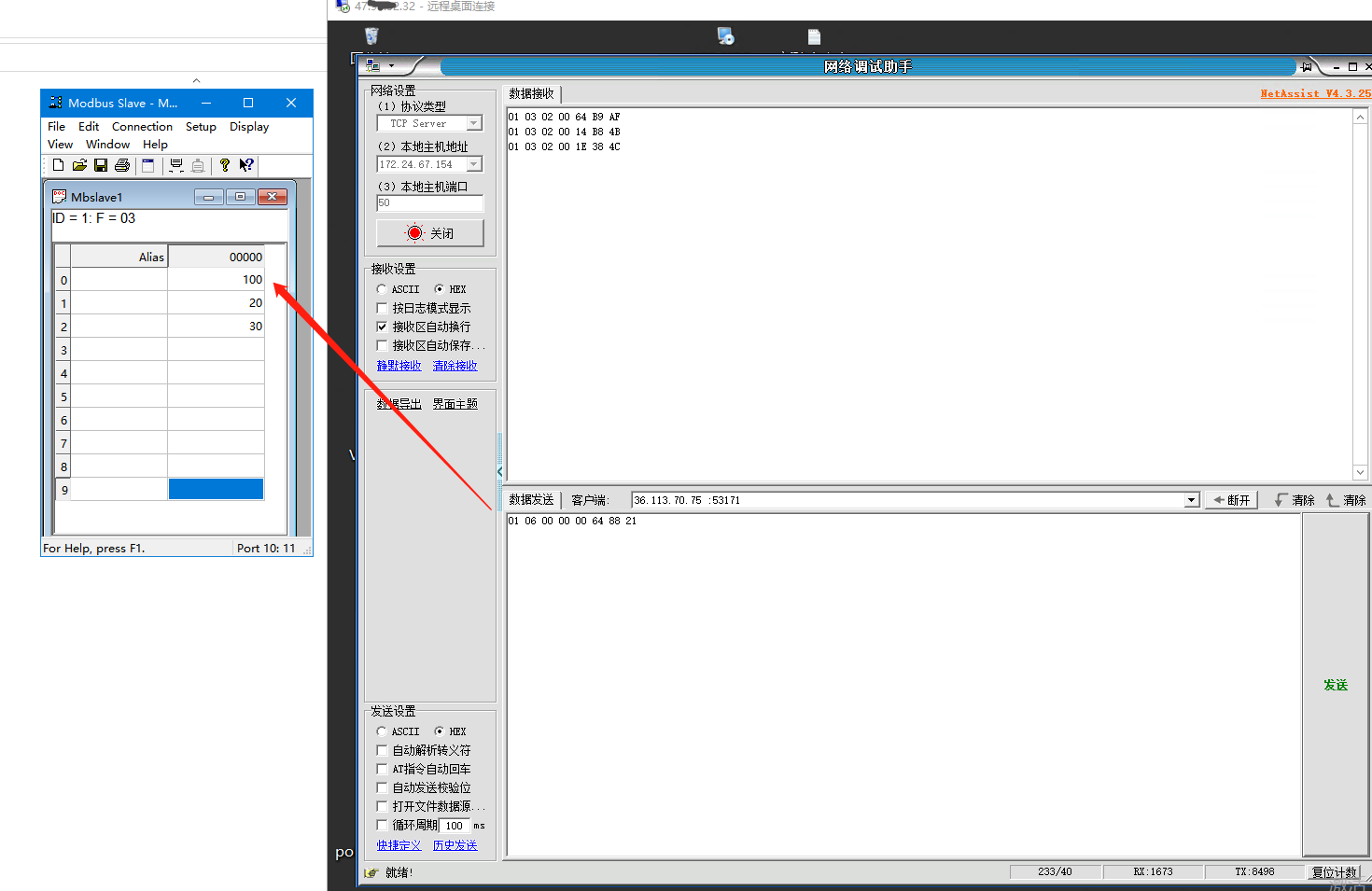

(1)TCP遠程服務器,下發十六進制MODBUS RTU命令01 06 00 00 00 64 88 21,去修改從機1,寄存器地址0的數據更新100。
(2)TCP遠程服務器,下發十六進制MODBUS RTU命令01 06 00 01 00 C8 D9 9C,去修改從機1,寄存器地址1的數據更新200。

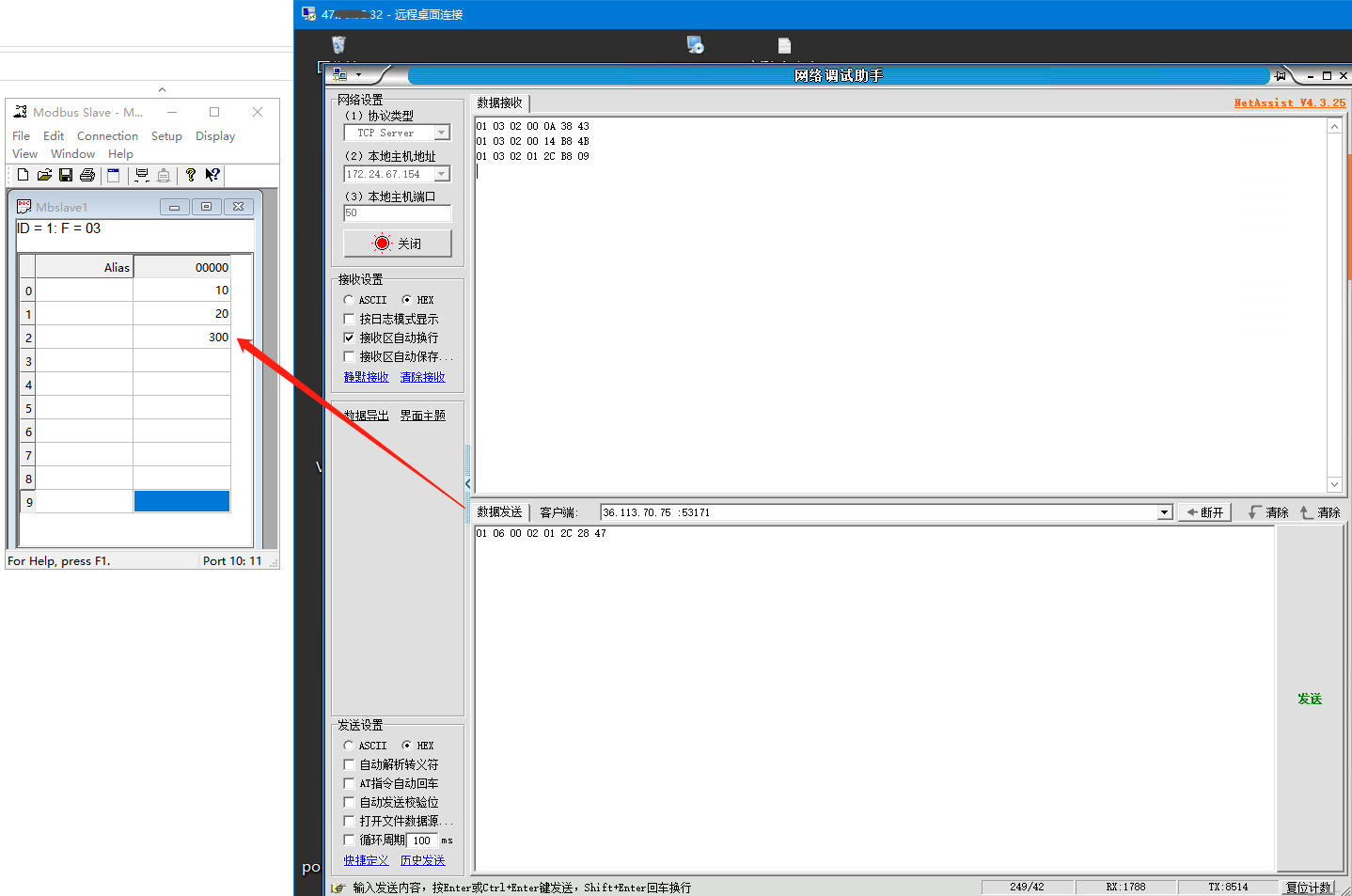

(3)TCP遠程服務器,下發十六進制MODBUS RTU命令01 06 00 02 01 2C 28 47,去修改從機1,寄存器地址2的數據更新300。
編寫人:金志方 編寫日期:2024-07-04
審核人:金志方 審核日期:2024-07-04
訂正版本:V1.0 訂正內容:初稿
