一、資料下載

USR-N540-H7 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1159.html

USR-N540-H7 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1160.html

USR-N540-H7 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1161.html

USR-N540-H7 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/383.html

串口、網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-N540-H7 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

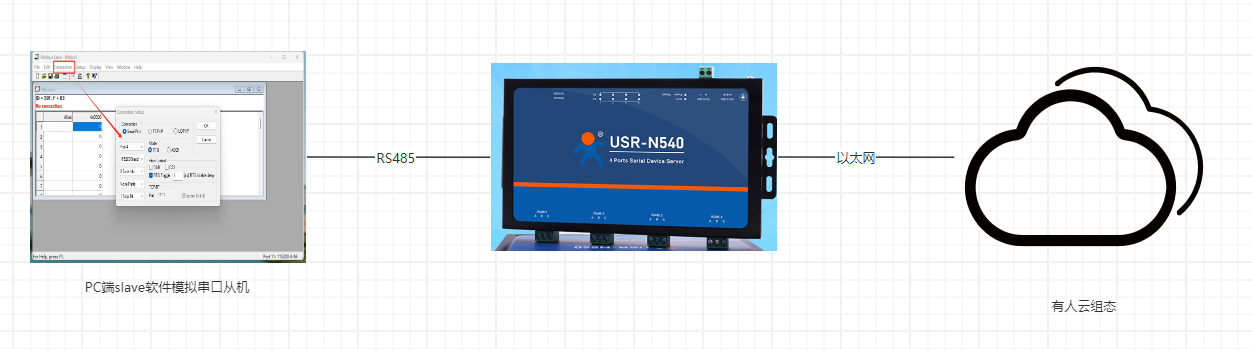

USR-N540-H7 的串口1接USB-RS485串口線到電腦USB口，網口接網線到外網路由器上，然后產品接12V電源適配器上電。

三、產品參數設置

1、有人云參數設置

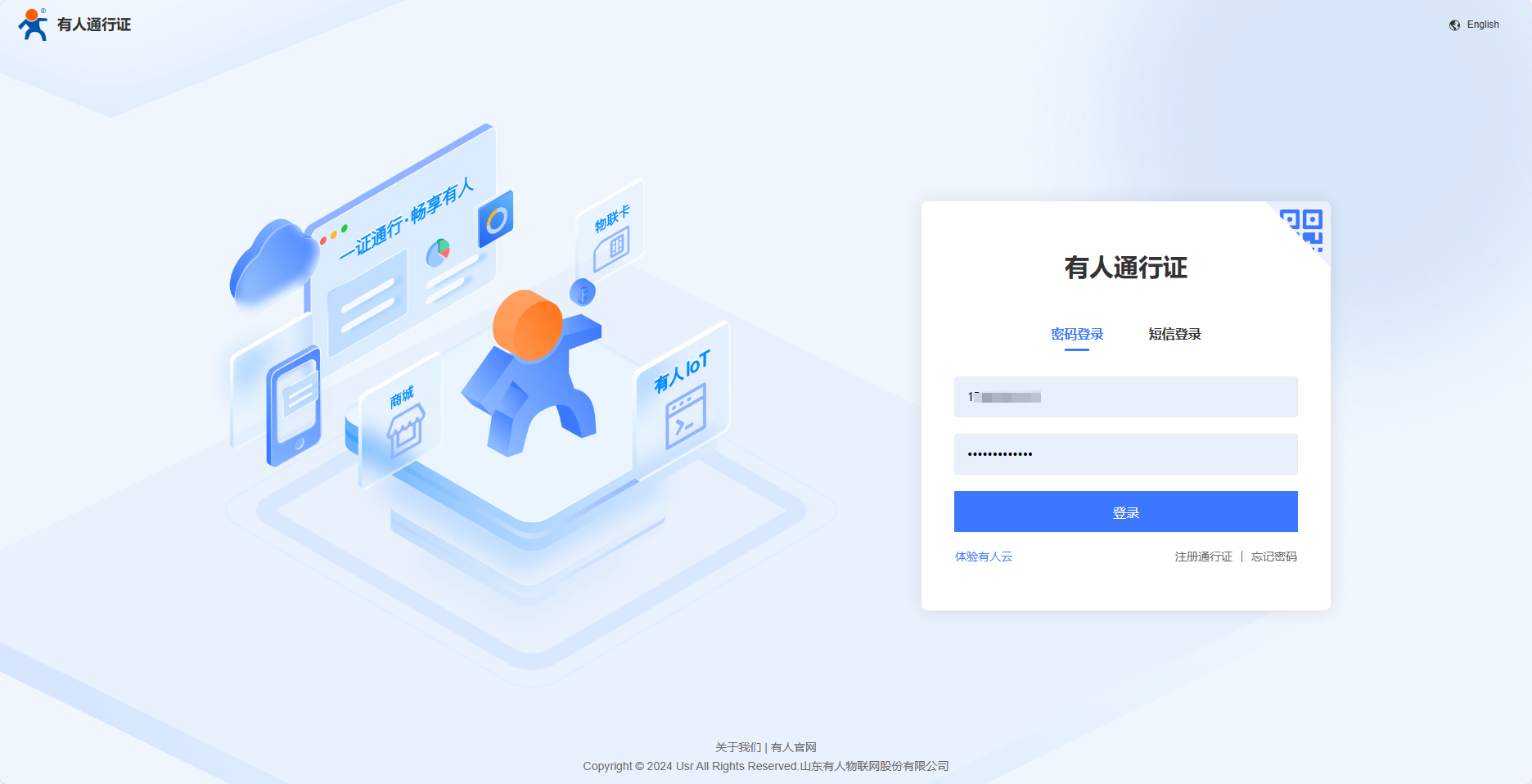

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

添加網關

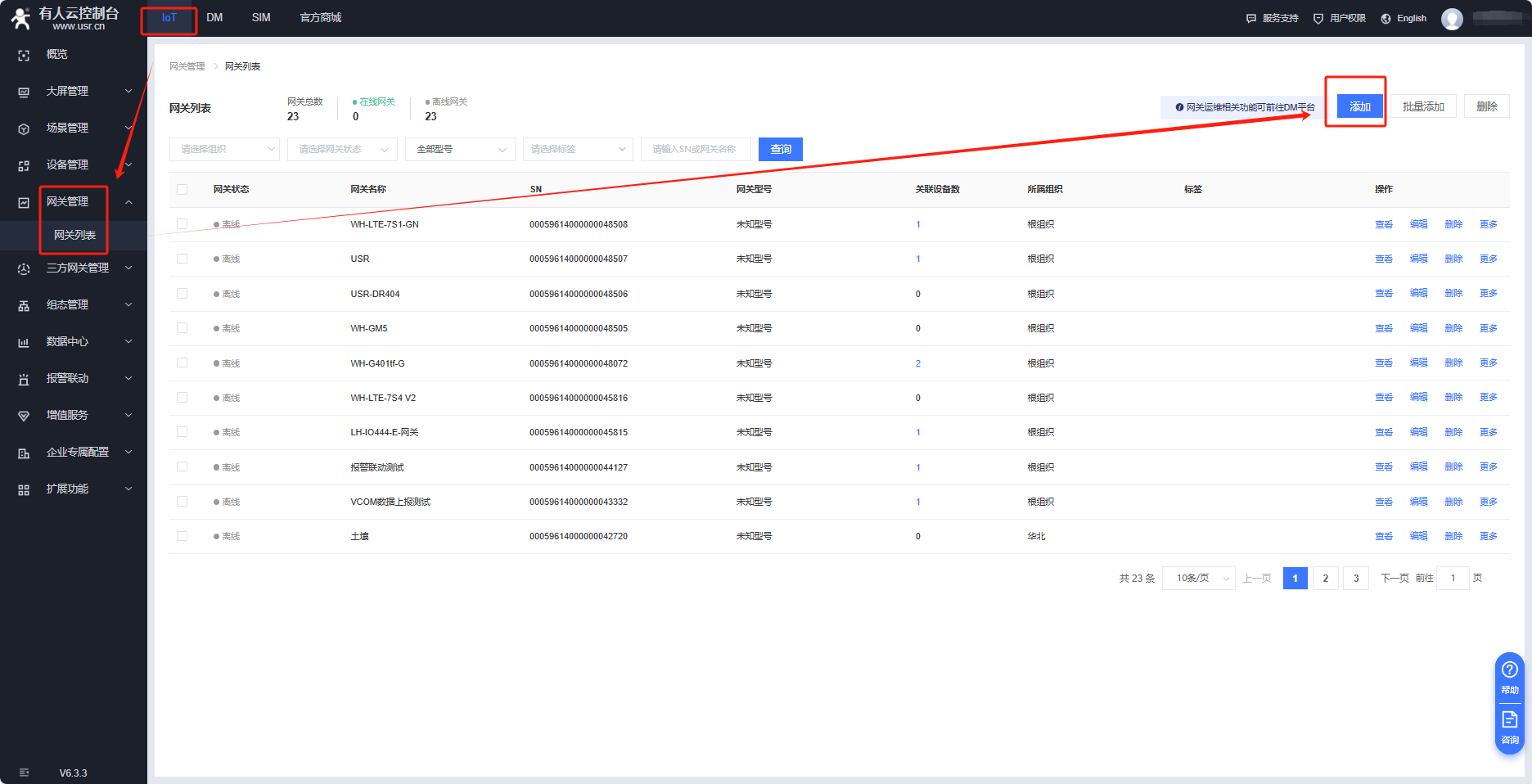

網關管理---網關列表---添加

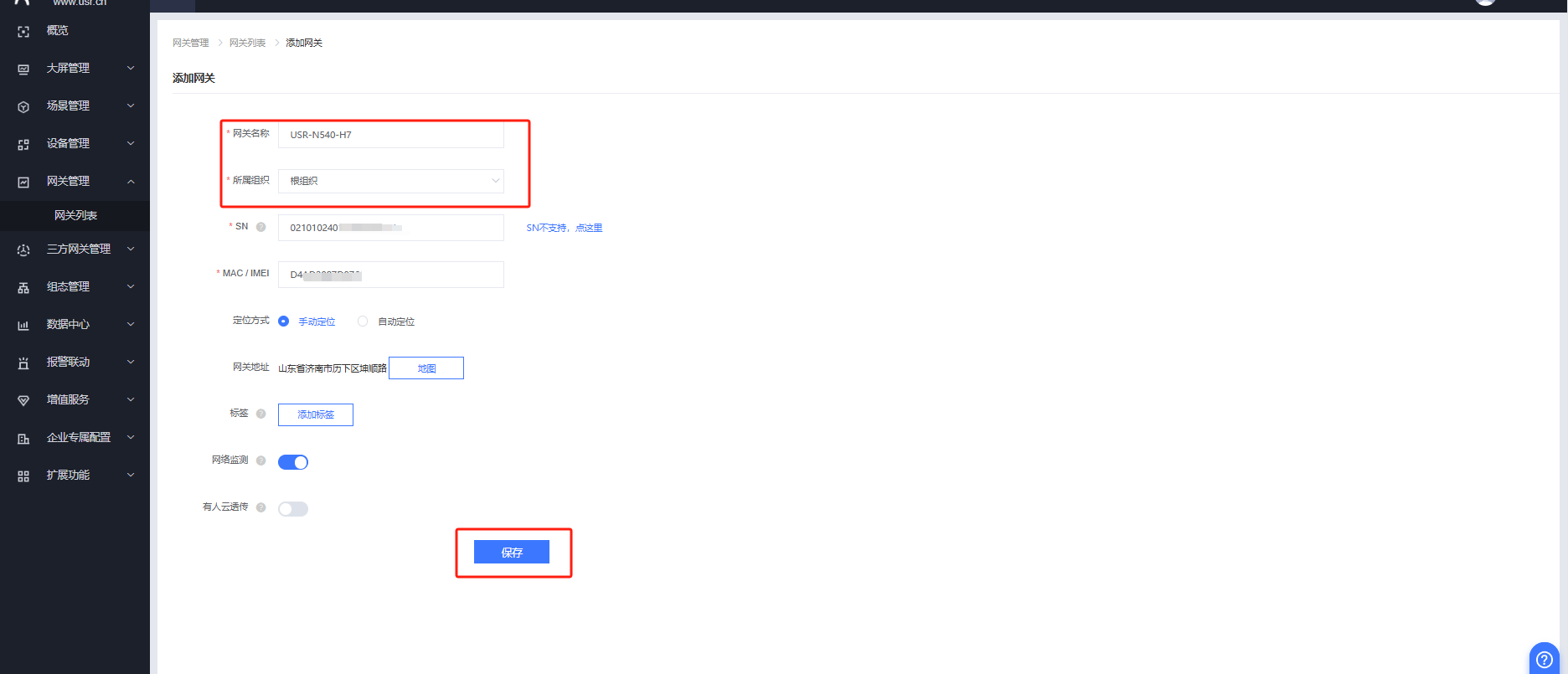

網關名稱：USR-N540-H7

所屬組織：根組織

填入USR-N540-H7設備背面的SN和MAC

保存

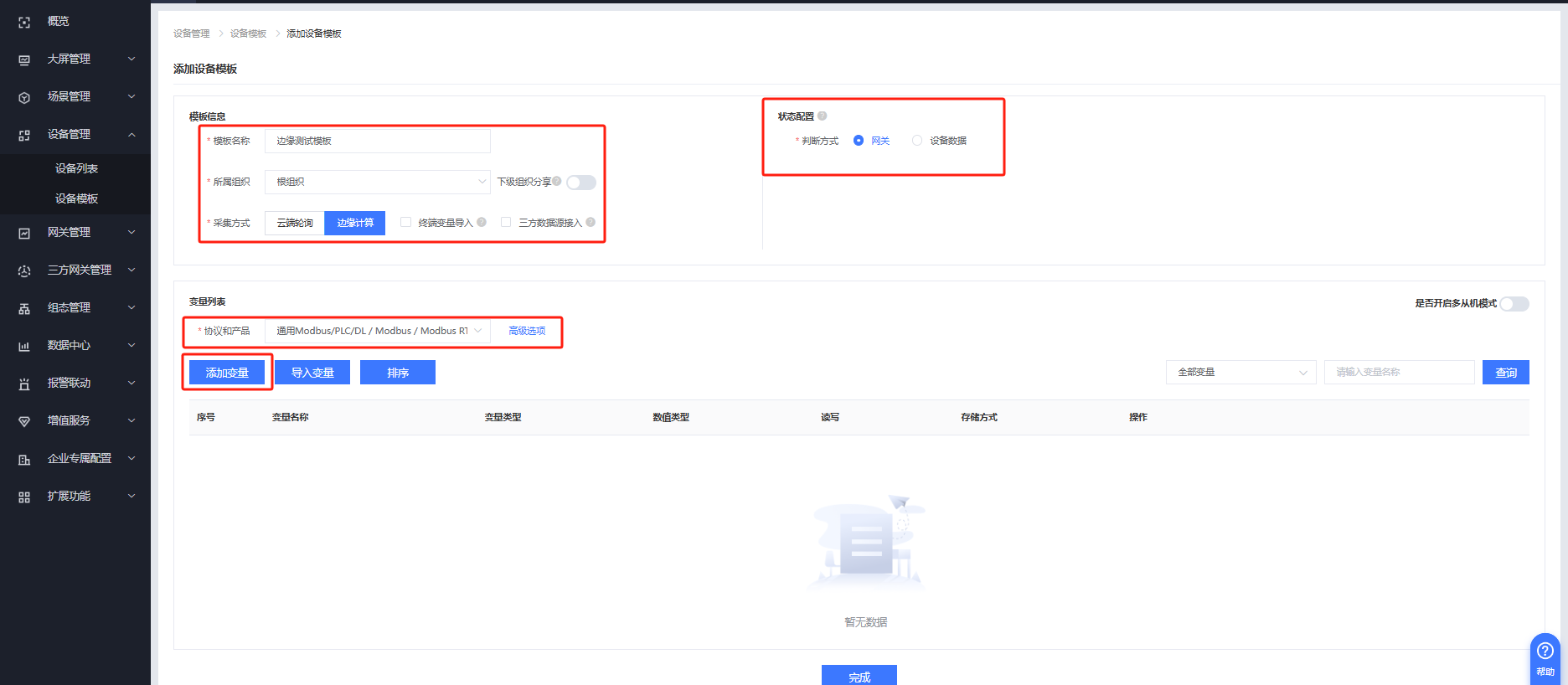

添加模板

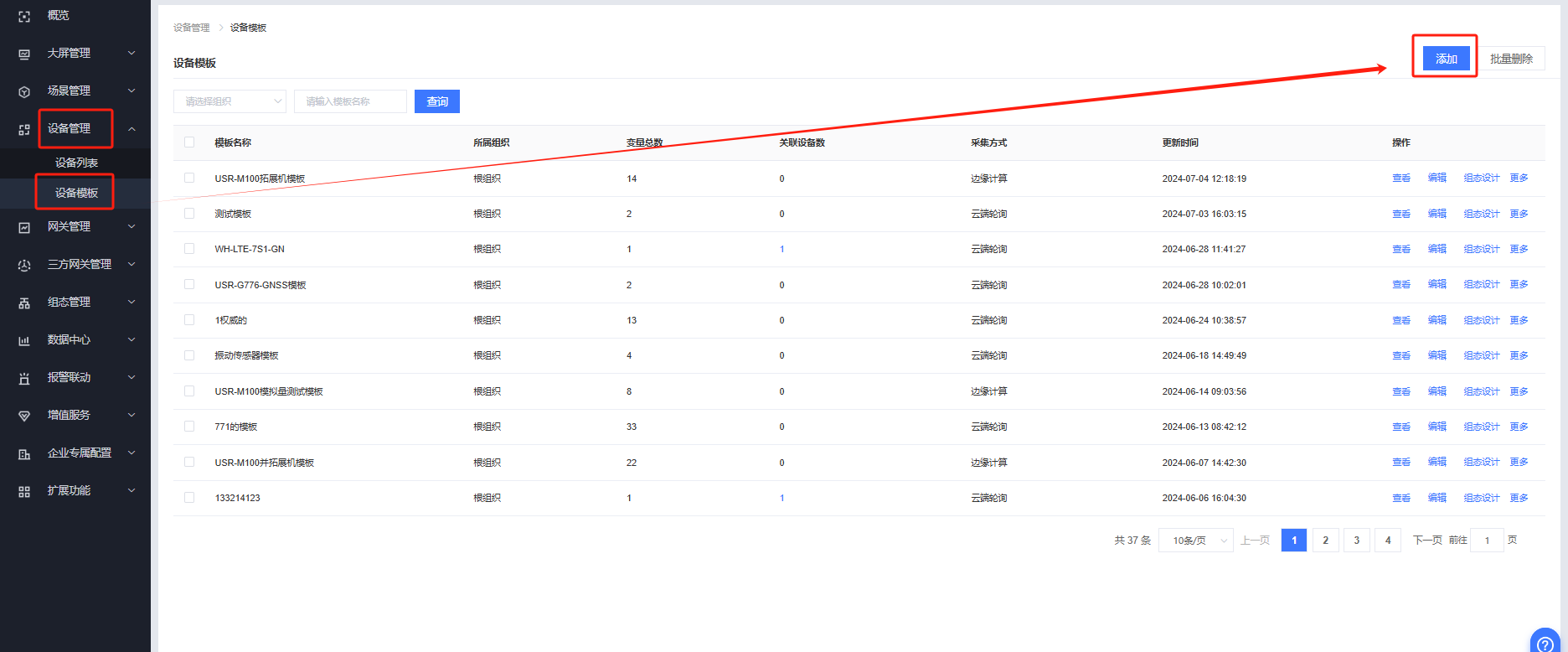

設備管理---設備模板---添加

模板名稱：邊緣測試模板

所屬組織：根組織

采集方式：邊緣計算

判斷方式：網關

協議和產品：通用Modbus/PLC/DL / Modbus / Modbus RTU

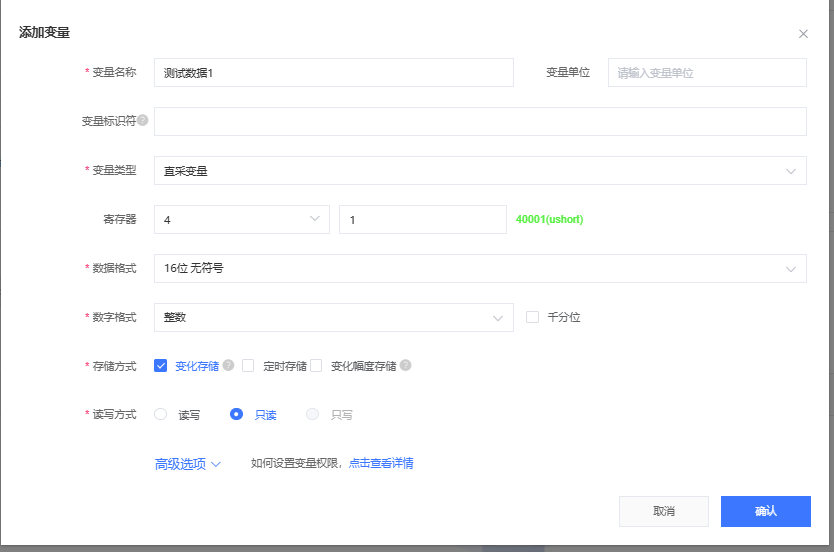

添加變量

變量名稱：測試數據1

變量類型：直采變量

寄存器：40001

數據格式：16位無符號

數字格式：整數

存儲方式：變化存儲

讀寫方式：只讀

點擊確認

同樣方式添加變量--測試數據2 40002

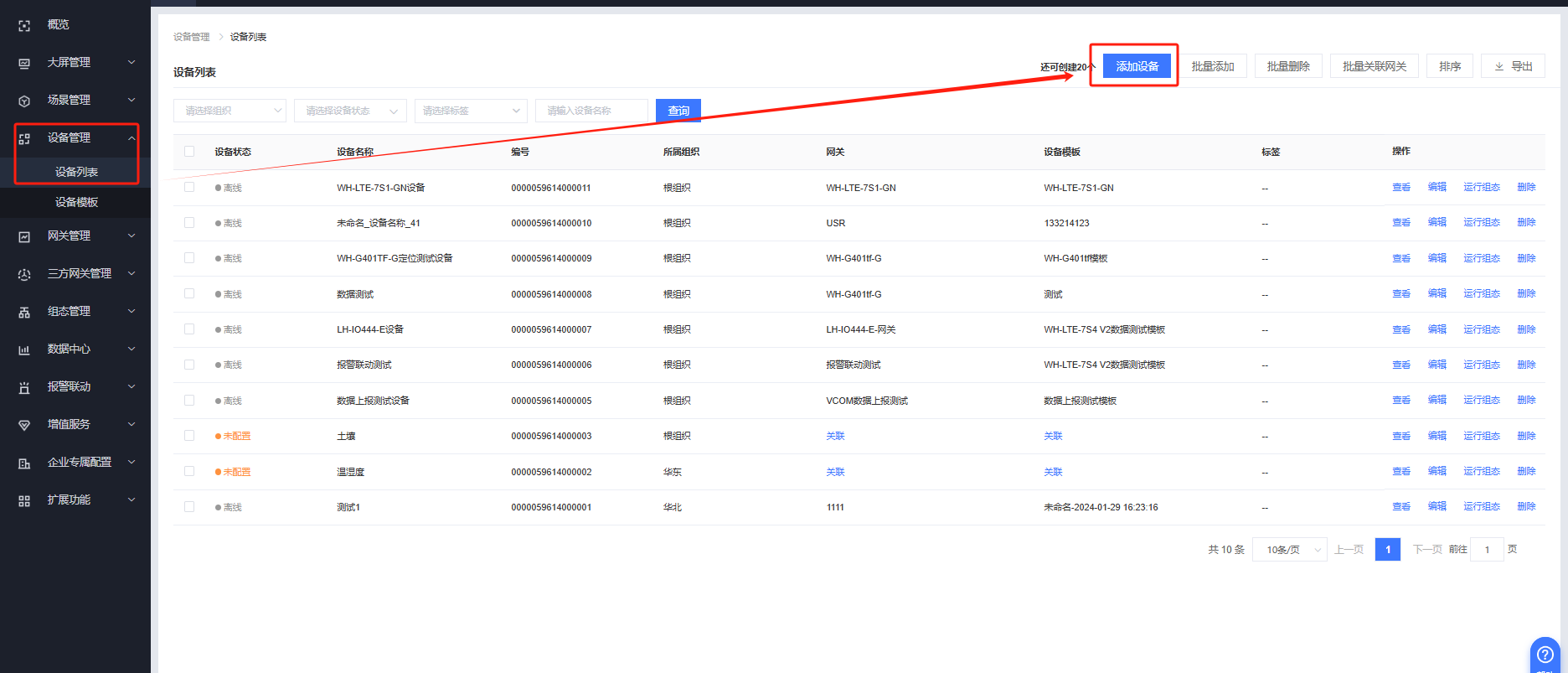

添加設備

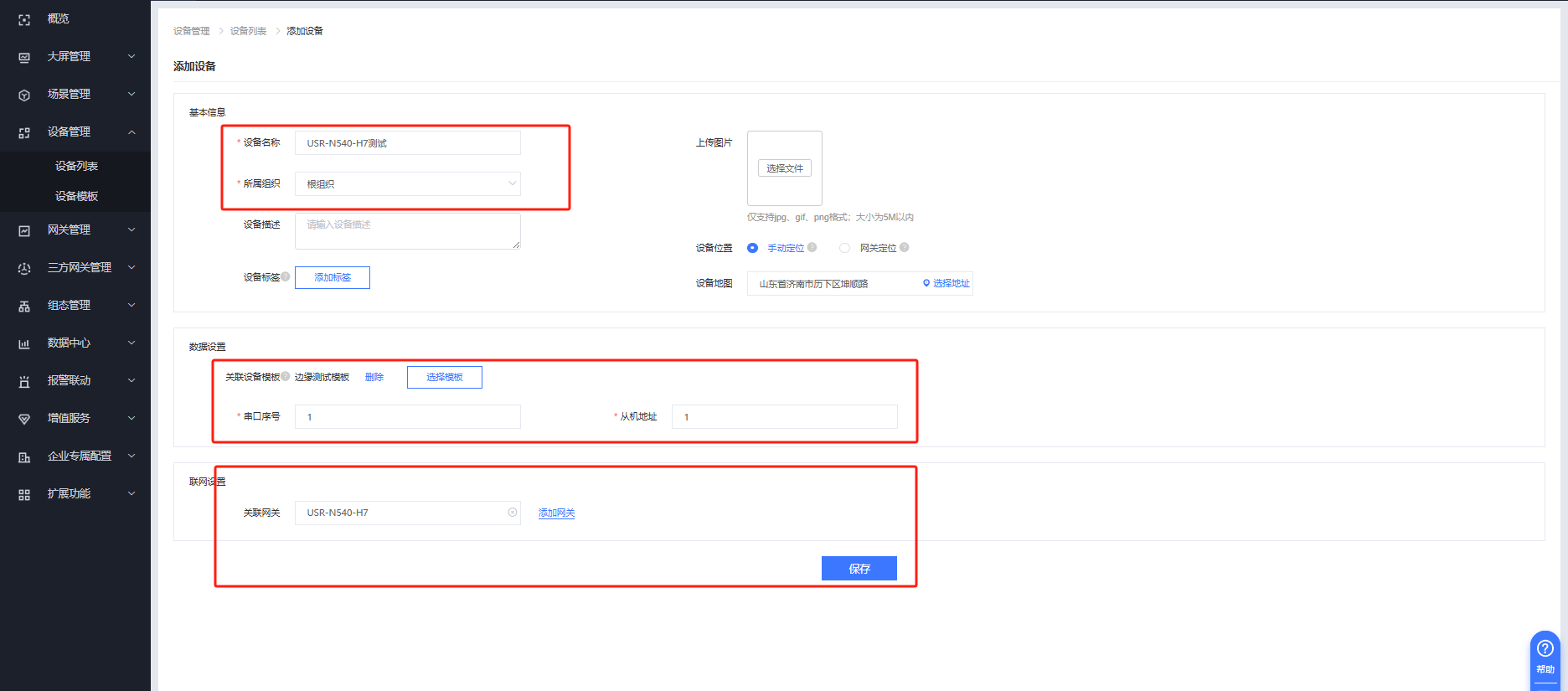

設備管理---設備列表---添加設備

設備名稱：USR-N540-H7測試

所屬組織：根組織

關聯模板：邊緣測試模板，串口序號1，從機地址1

關聯網關：USR-N540-H7

點擊保存

2、USR-N540-H7參數設置

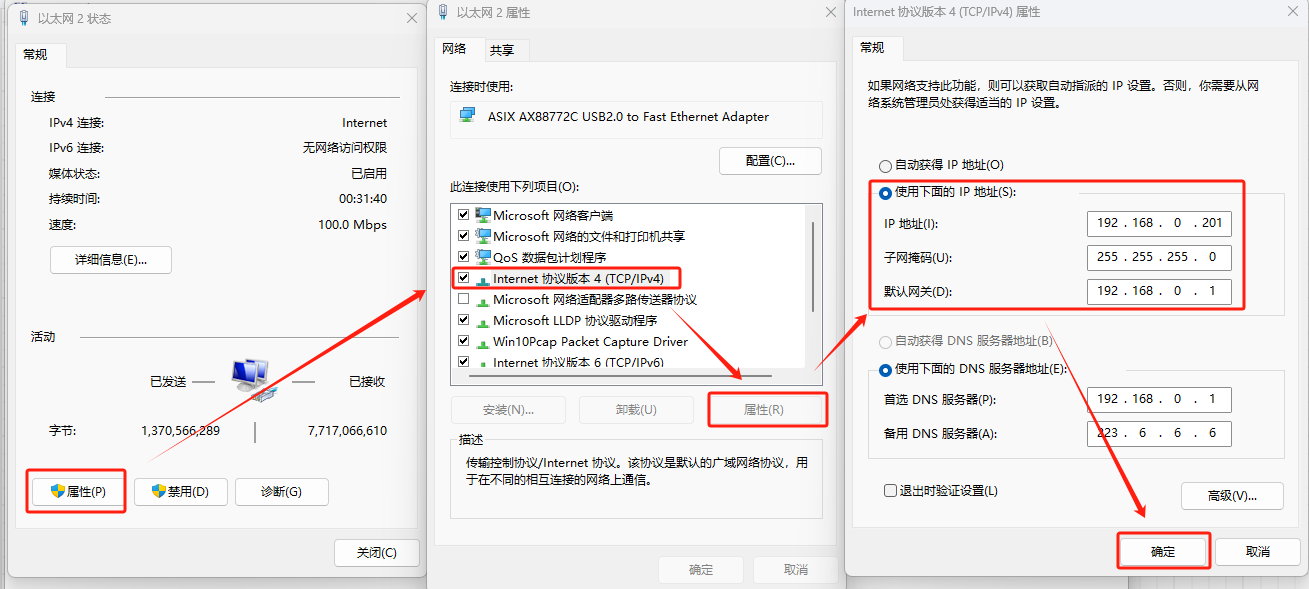

USR-N540-H7通過網線直連電腦，設備出廠默認靜態IP192.168.0.7，電腦需要設置同網段，將電腦IP設置為192.168.0.201，禁用其他網卡。

控制面板---網絡和Internet---網絡和共享中心，修改以太網屬性。

電腦關閉防火墻和殺毒軟件

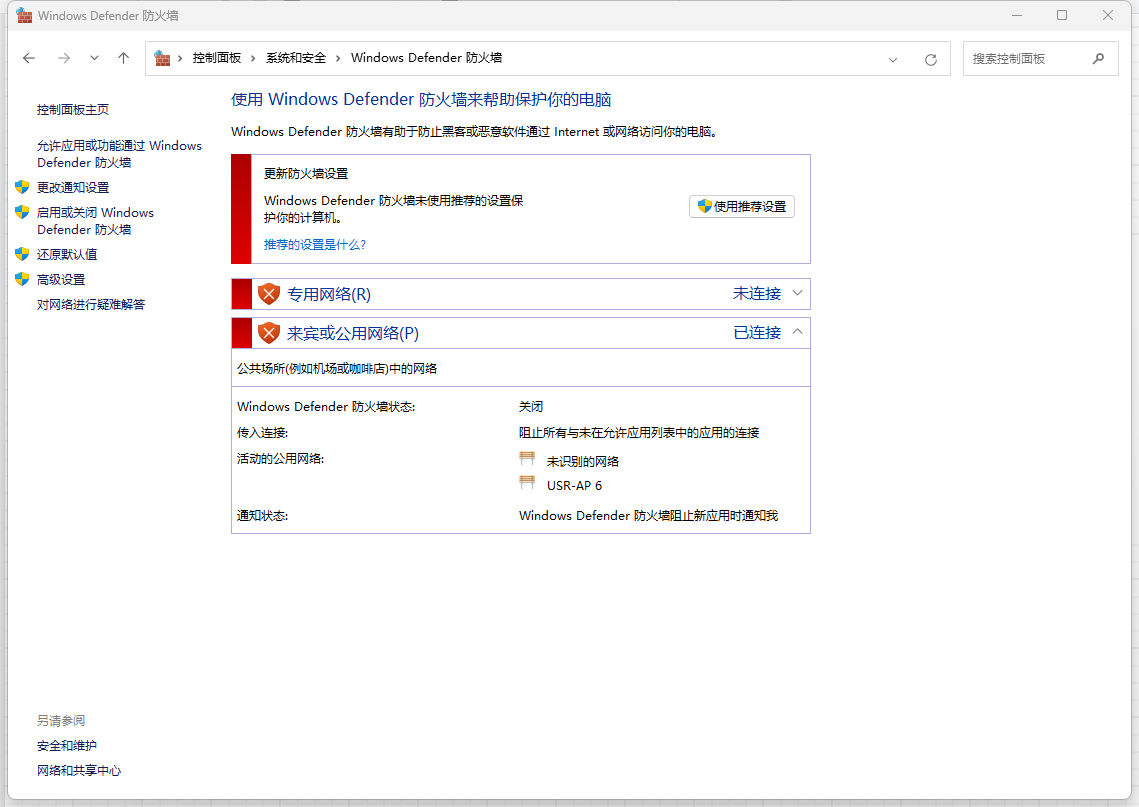

控制面板---系統和安全---Windows Defnder防火墻，關閉防火墻

確認USB轉485轉換器的COM口號

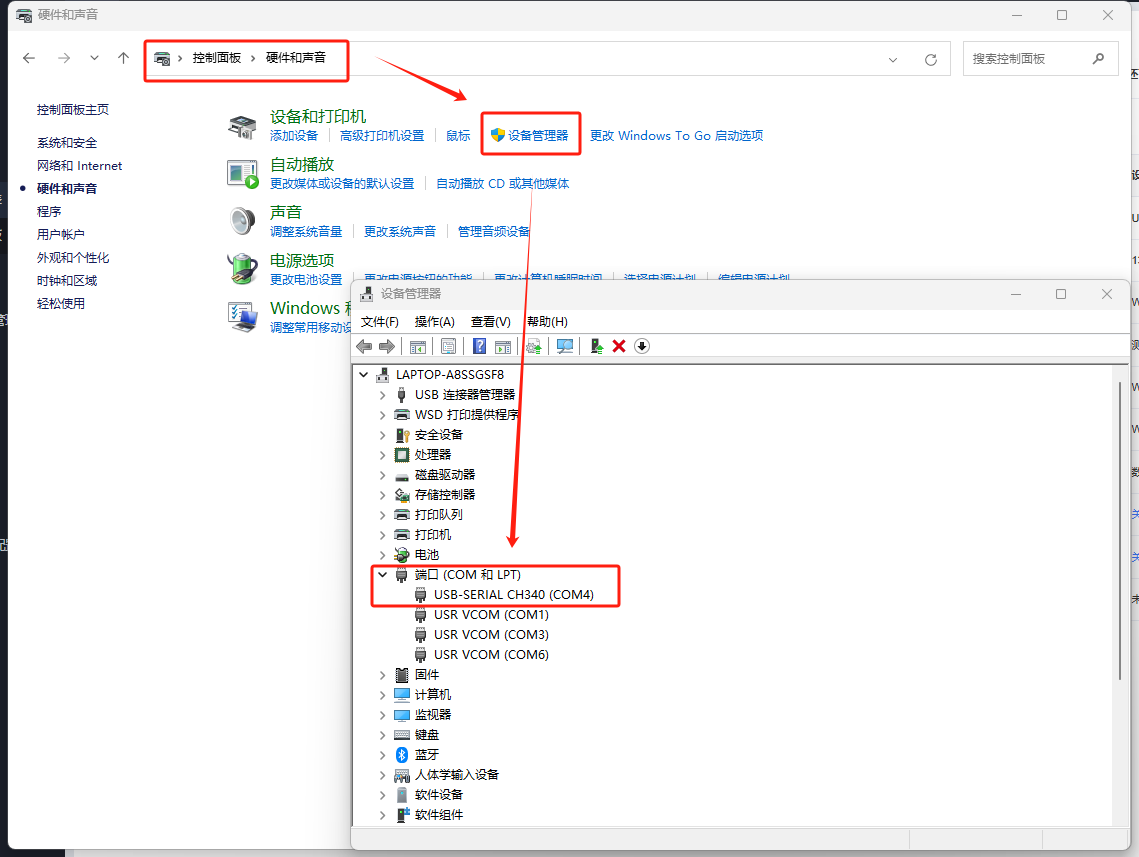

控制面板---硬件和聲音---設備管理器---COM和LPT，確認USB轉換器的COM口是COM4

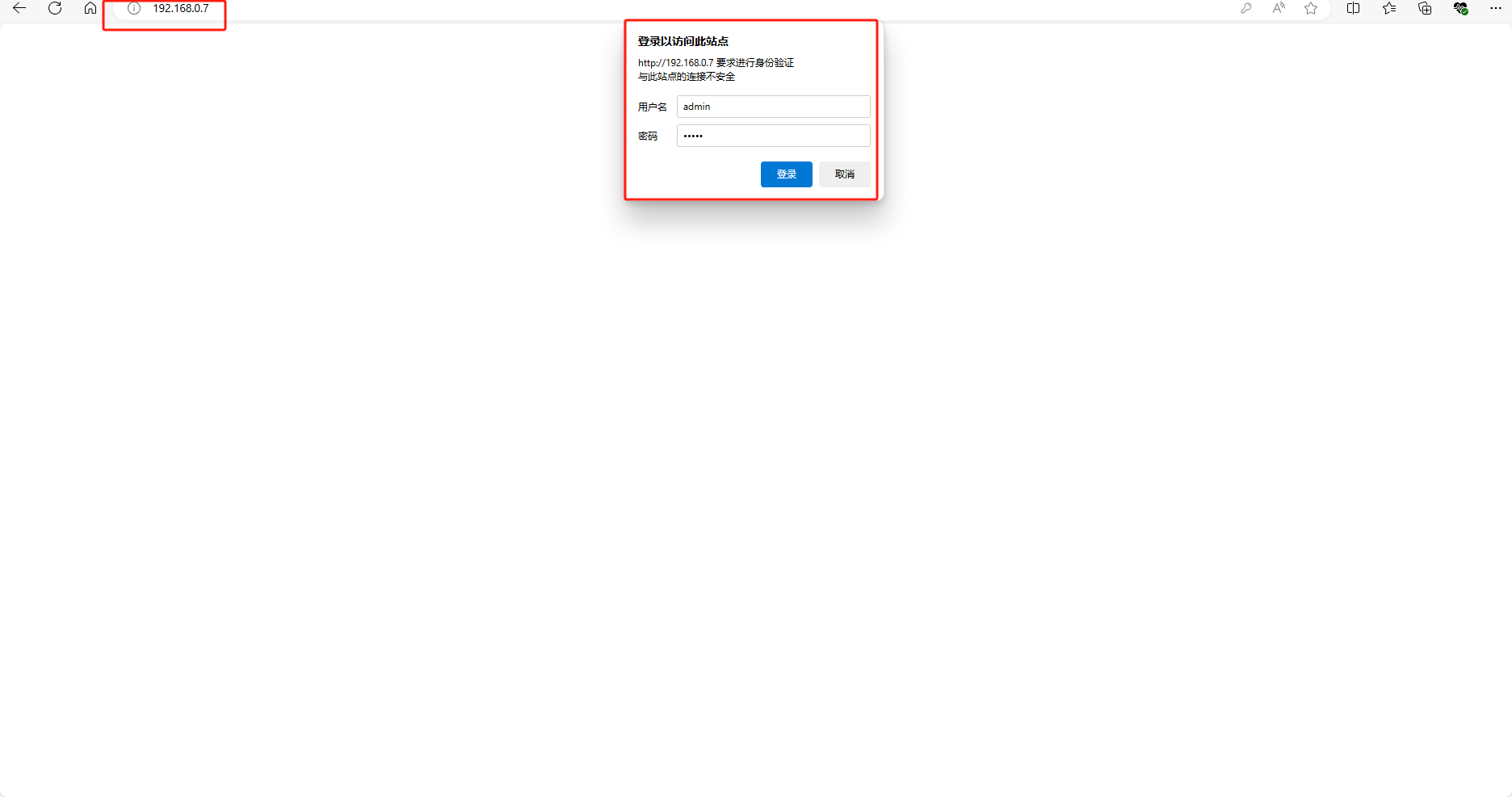

打開瀏覽器輸入192.168.0.7，賬號admin ,密碼admin，進入內置網頁

網絡---IP設置，將IP設置為DHCP，用戶可以根據自身情況設置為DHCP或者靜態IP。保存應用，繼續配置

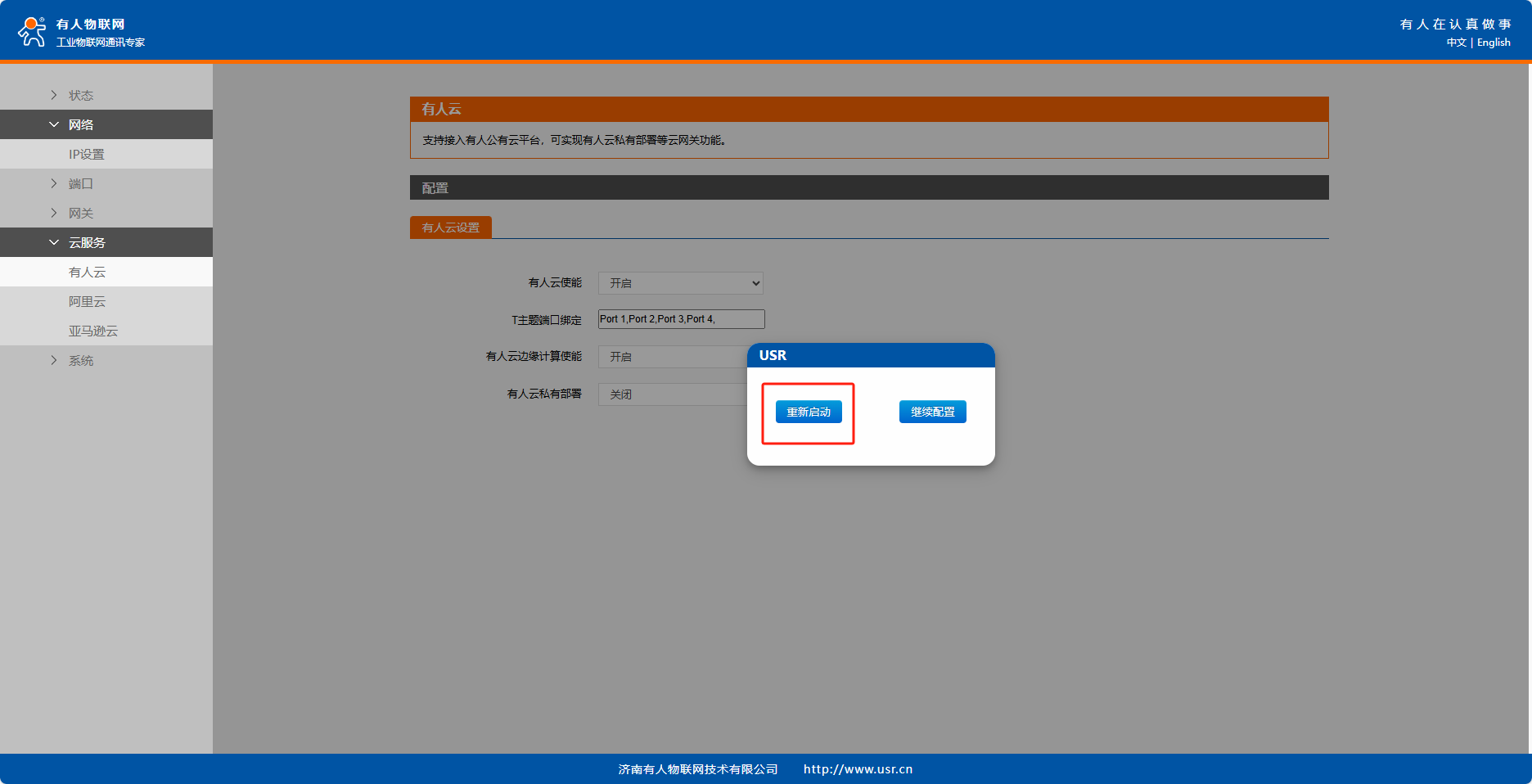

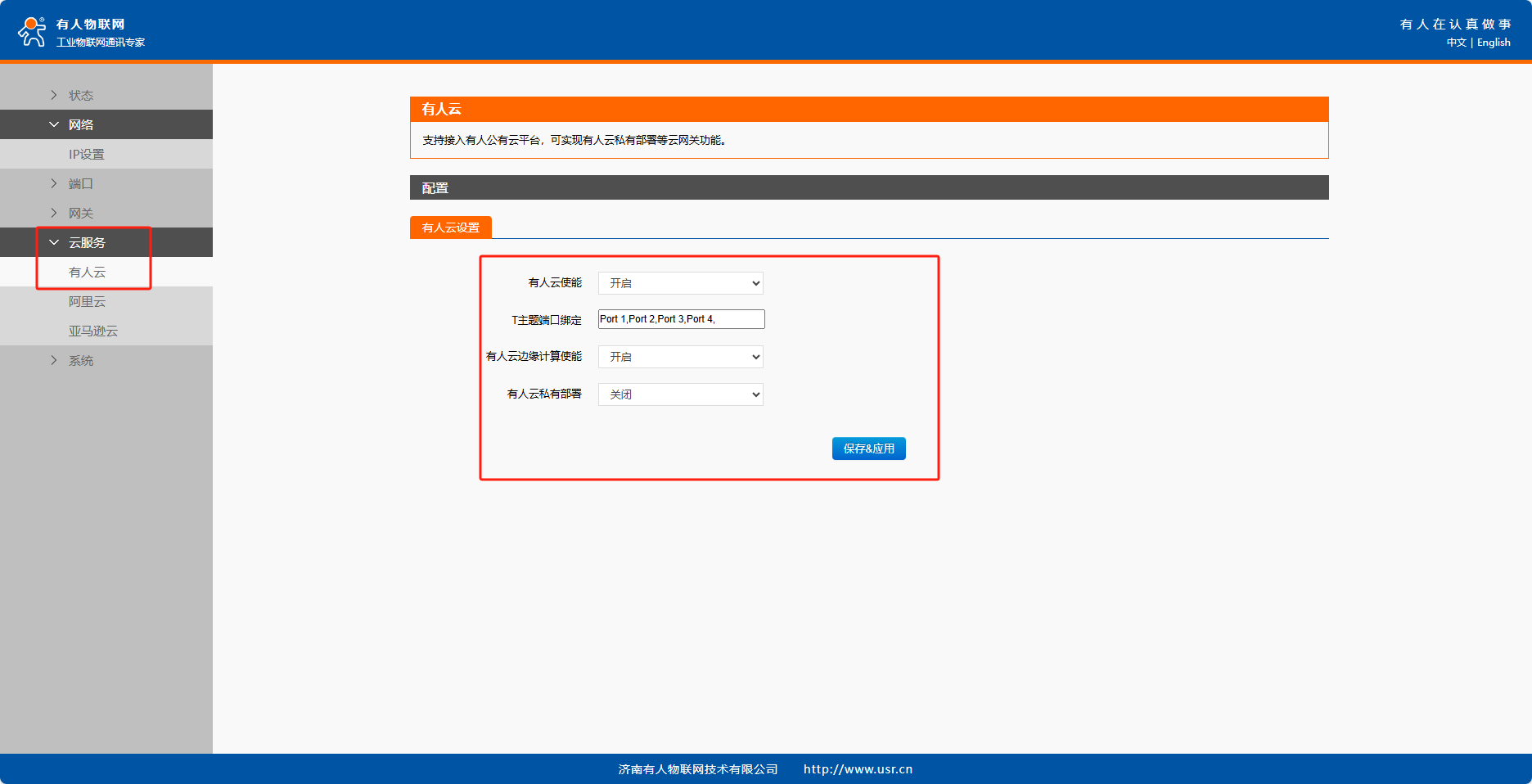

云服務---有人云

開啟有人云使能，綁定端口，開啟有人云邊緣計算使能，保存使能，重新啟動

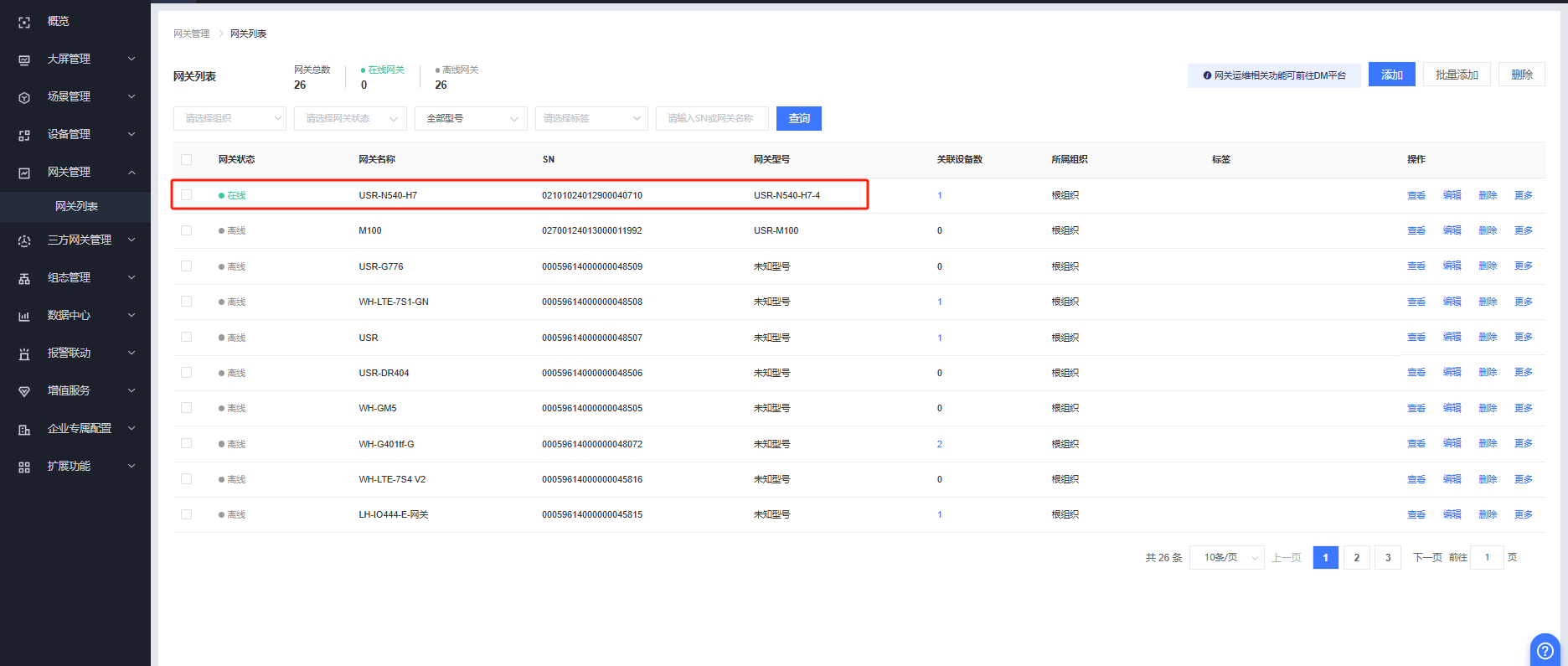

將USR-N540-H7網口使用網線接入外網路由器，等待一會網關在有人云端上線。

3、Modbus Slave軟件參數設置

打開modbus slave軟件，模擬串口從機設備

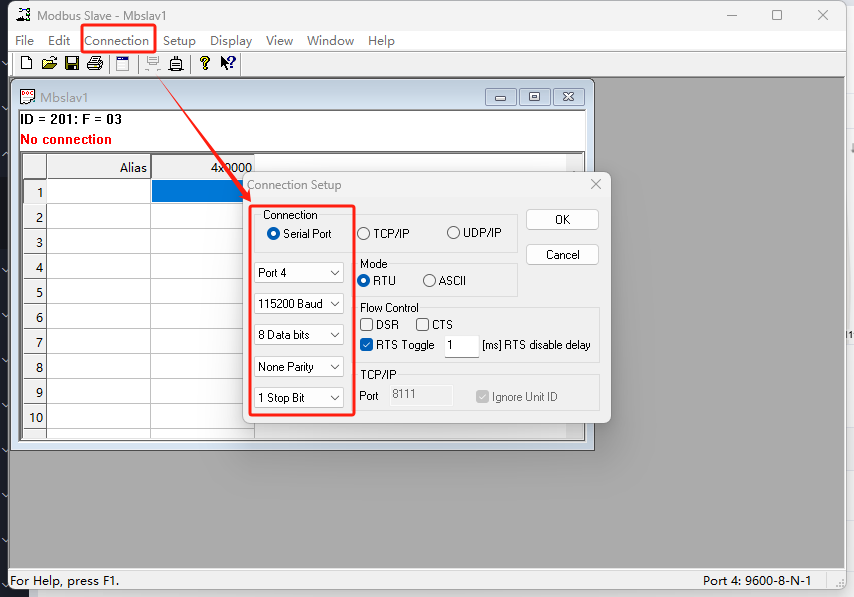

Connection選擇串口參數：COM4、115200、8、NONE、1，點擊OK

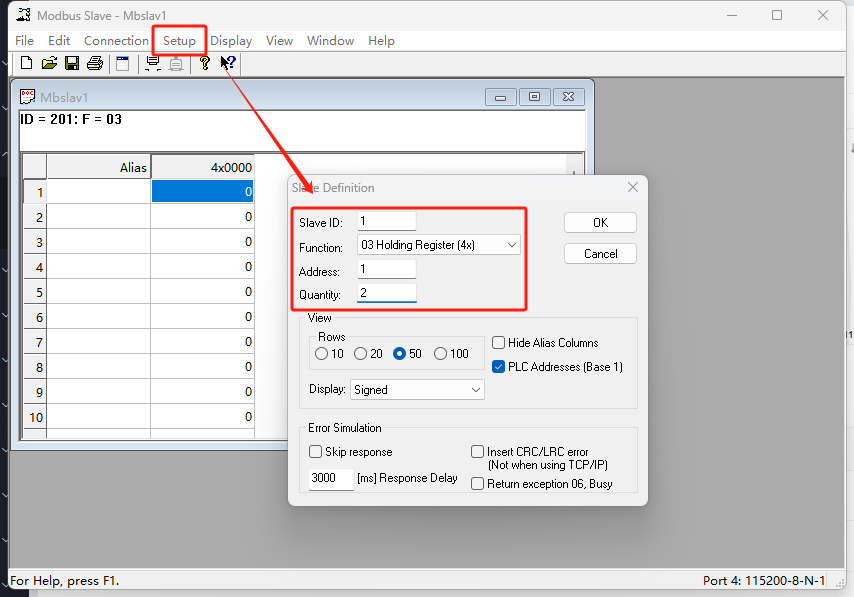

Setup中選擇地址參數，設備地址1，功能碼03保持寄存器，寄存器地址1，寄存器數量2，點擊OK

四、功能調試

1、功能調試

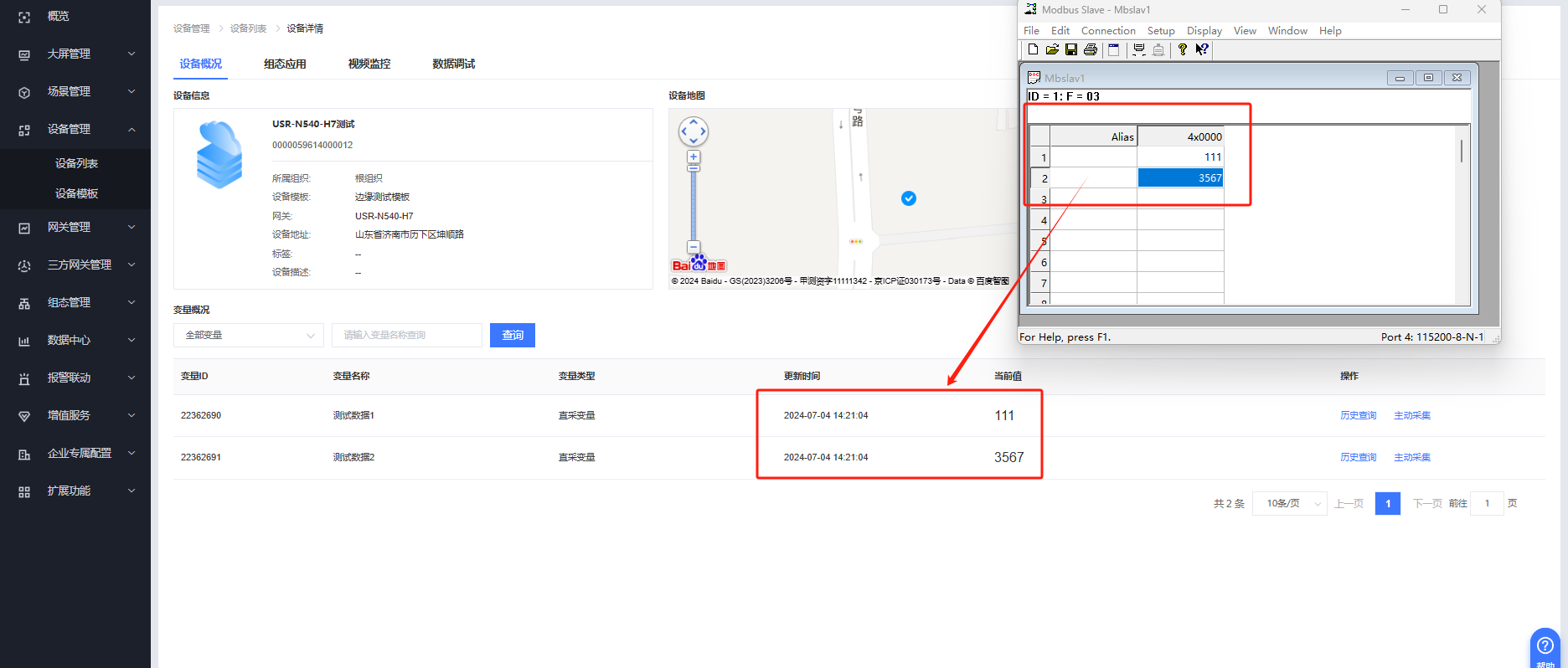

從設備管理---設備列表---點擊設備的名字，從變量概況中查看當前從機數據的信息，改變slave軟件中的數據，有人云平臺數據立刻隨之改變。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-07-04

審核人：尹叢欣 審核日期：2024-07-04

訂正版本：V1.0 訂正內容：初稿
