一、資料下載

USR-N540-H7 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1159.html

USR-N540-H7 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1160.html

USR-N540-H7 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1161.html

USR-N540-H7 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/383.html

串口、網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-N540-H7 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

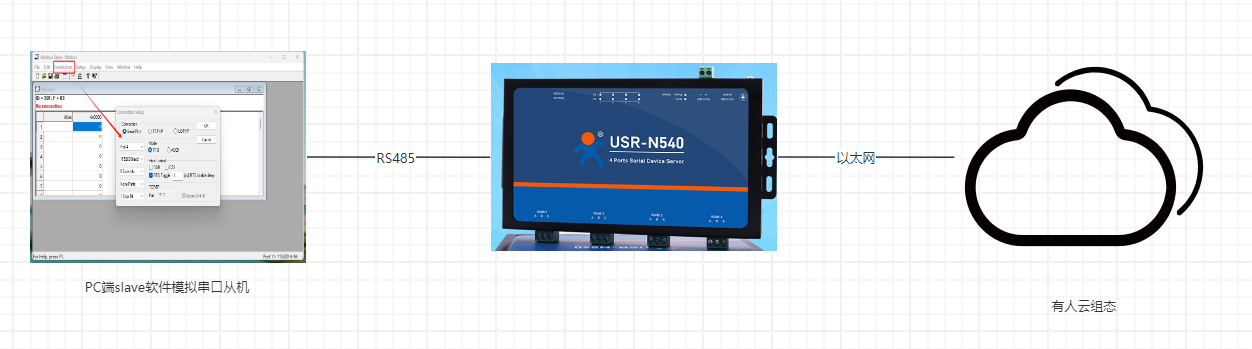

USR-N540-H7 的485串口接USB-RS485串口線到電腦USB口，網口接網線到外網路由器上，然后產品接12V電源適配器上電。

電腦打開設置軟件。

附圖 ：

三、產品參數設置

1、有人云參數設置

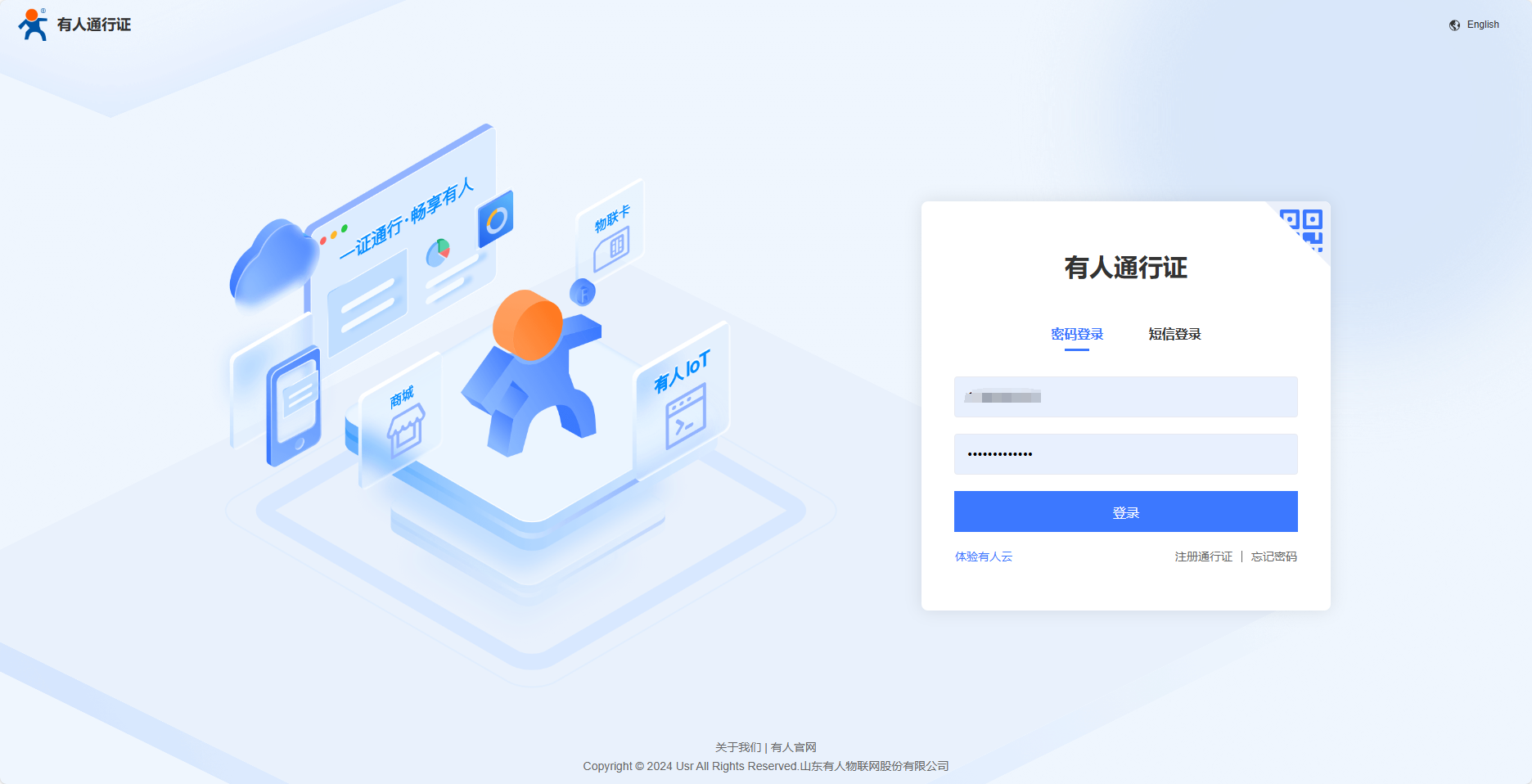

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada

添加網關

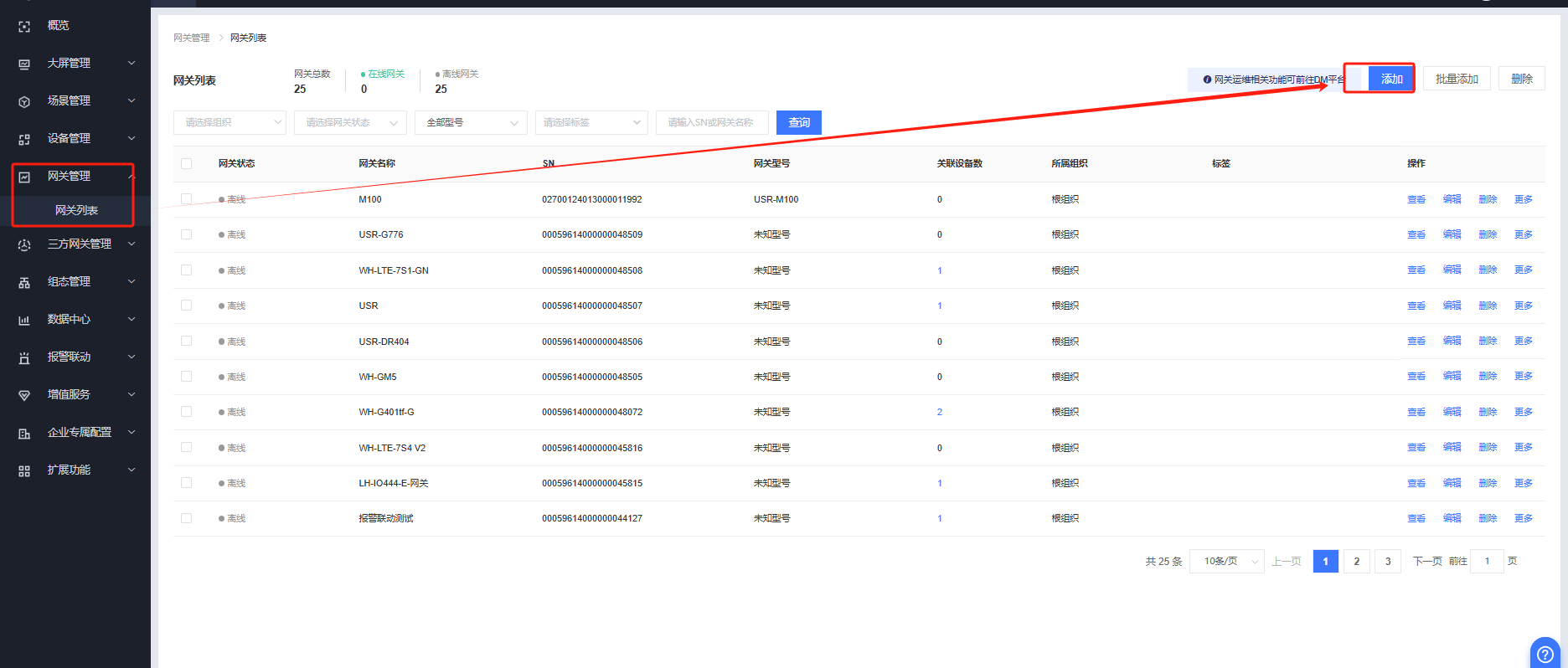

網關管理---網關列表---添加網關

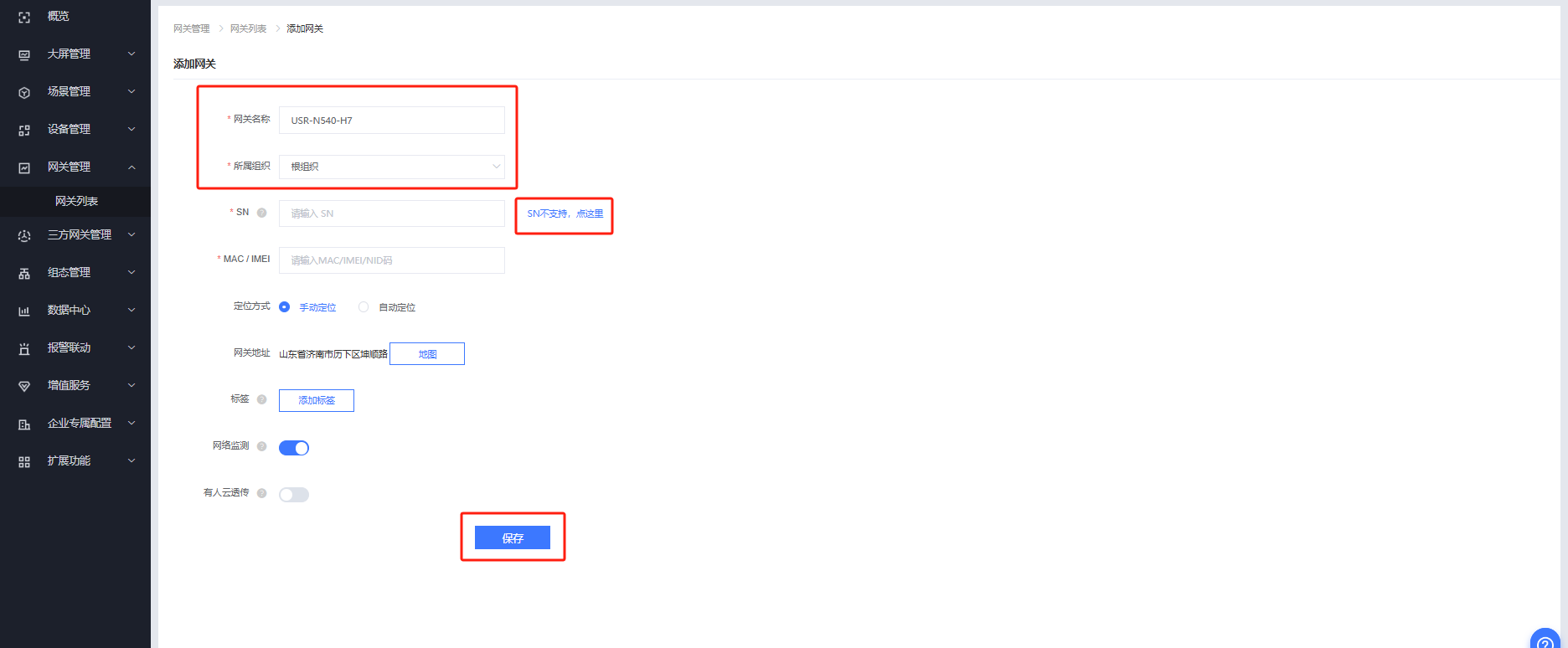

網關名稱：USR-N540-H7

所屬組織：根組織

選擇“SN不支持，點這里”

點擊保存。

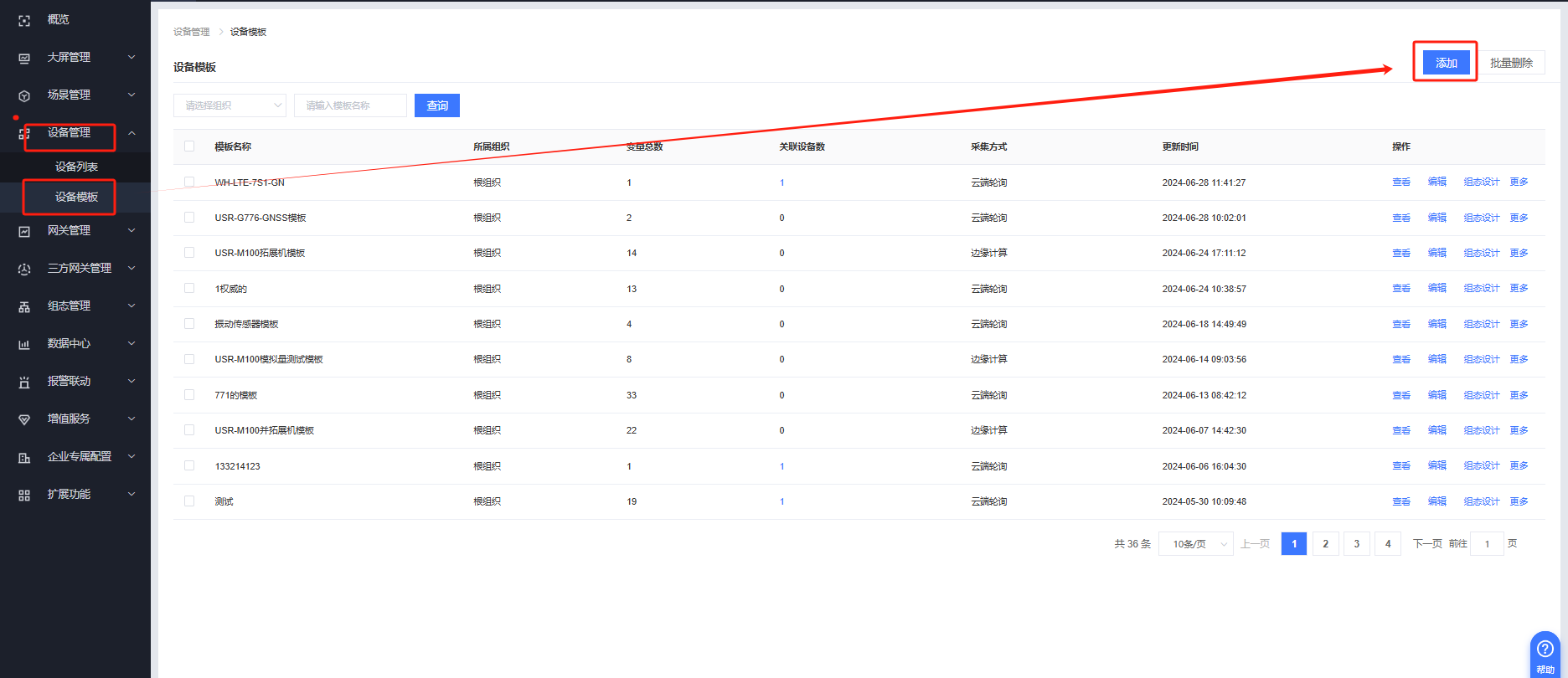

添加設備模板

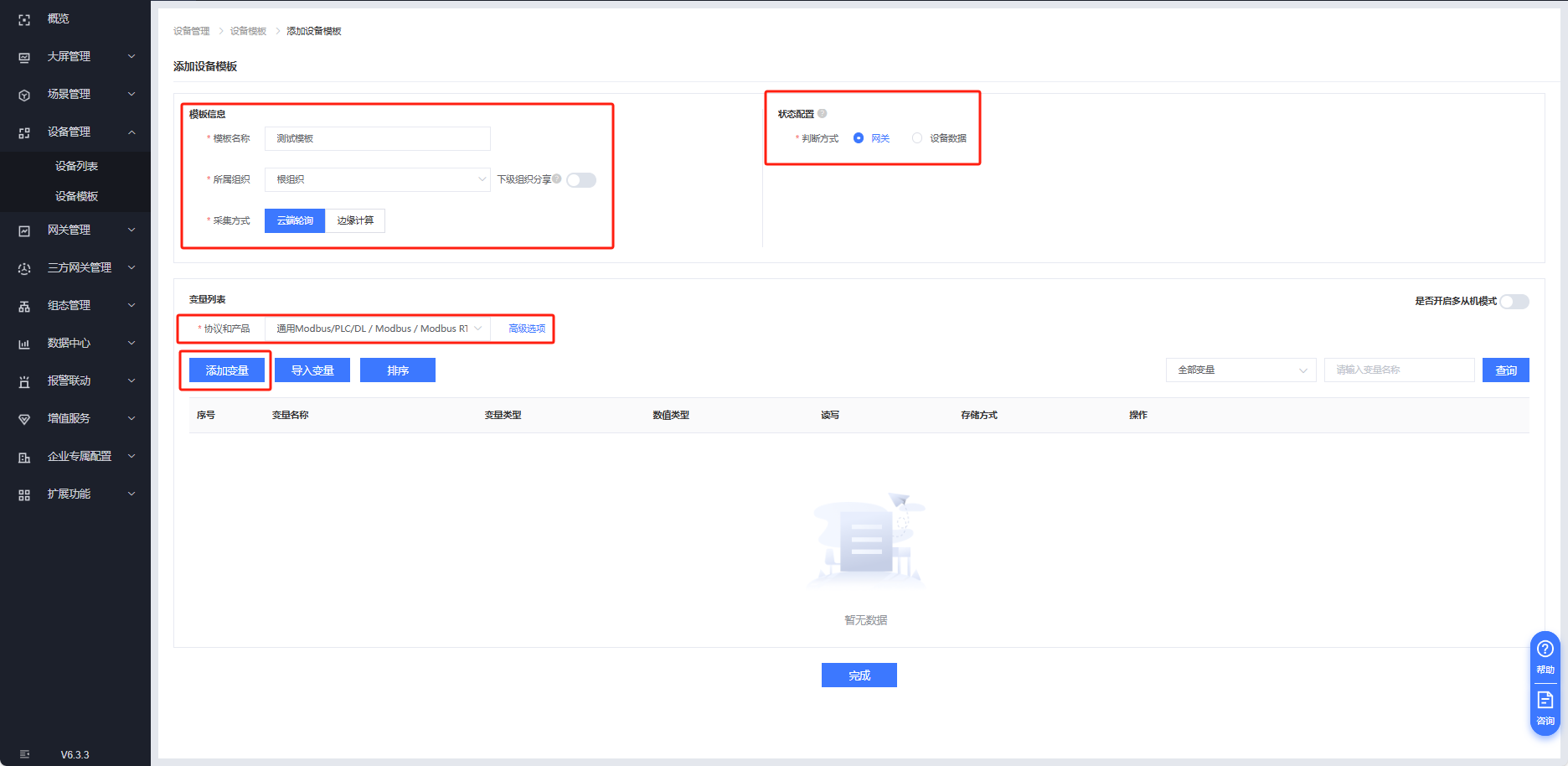

設備管理---設備模板---添加

模板名稱：測試模板

所屬組織：根組織

采集方式：云端輪詢

判斷方式：網關

協議和產品：通用Modbus/PLC/DL / Modbus / Modbus RTU

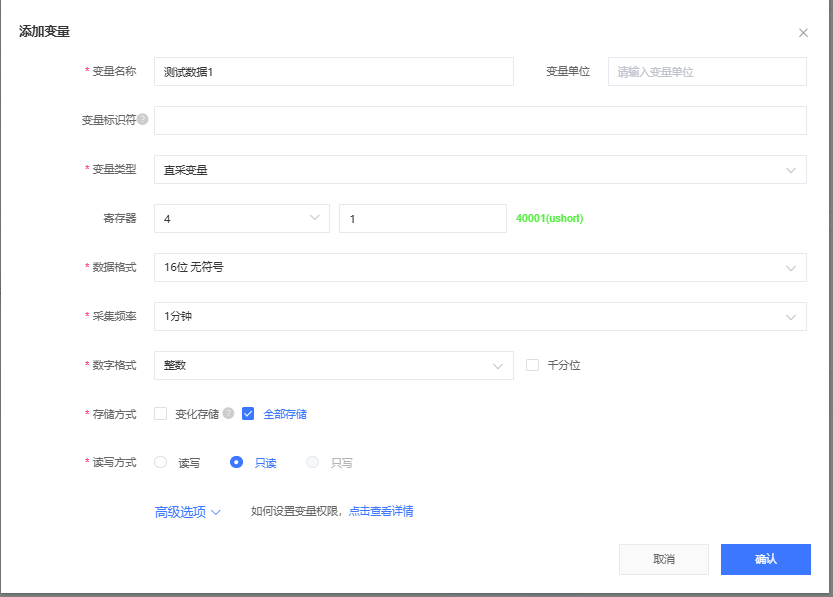

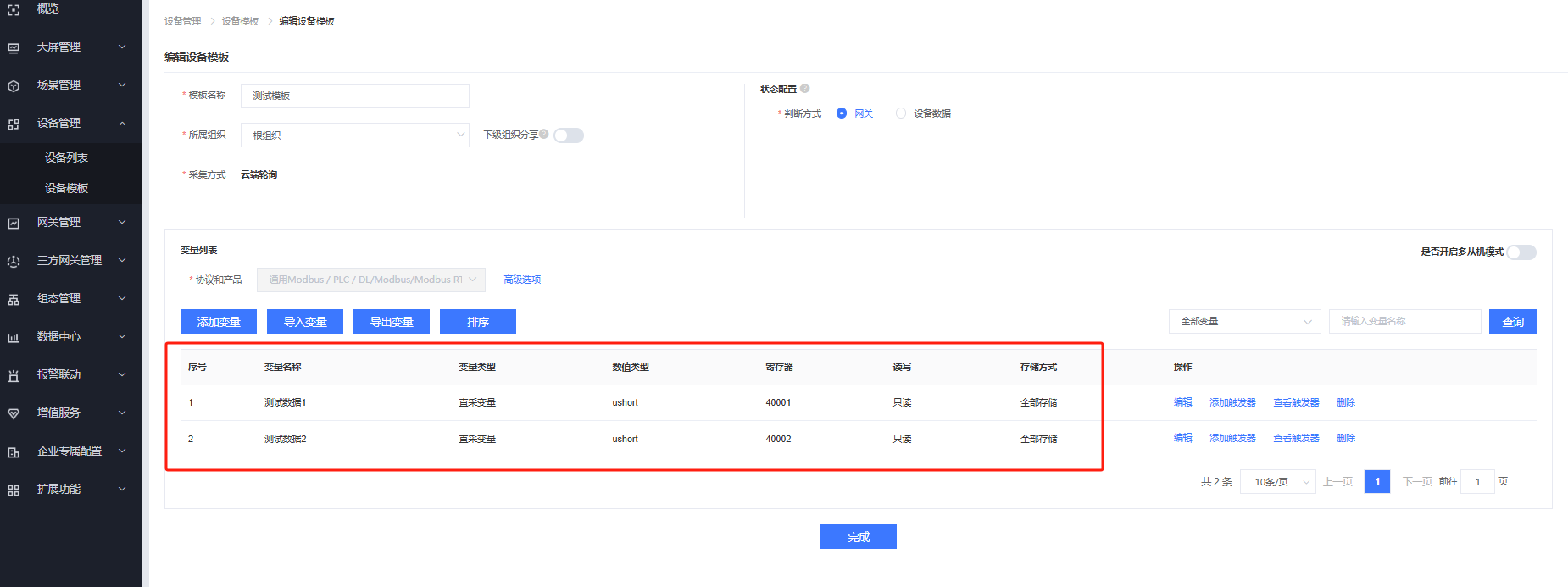

添加變量

變量名稱：測試數據1

變量類型：直采變量

寄存器：40001

數據格式：16位無符號

采集頻率：1分鐘

數字格式：整數

存儲方式：全部存儲

讀寫方式：只讀

同樣方式添加測試數據2變量40002

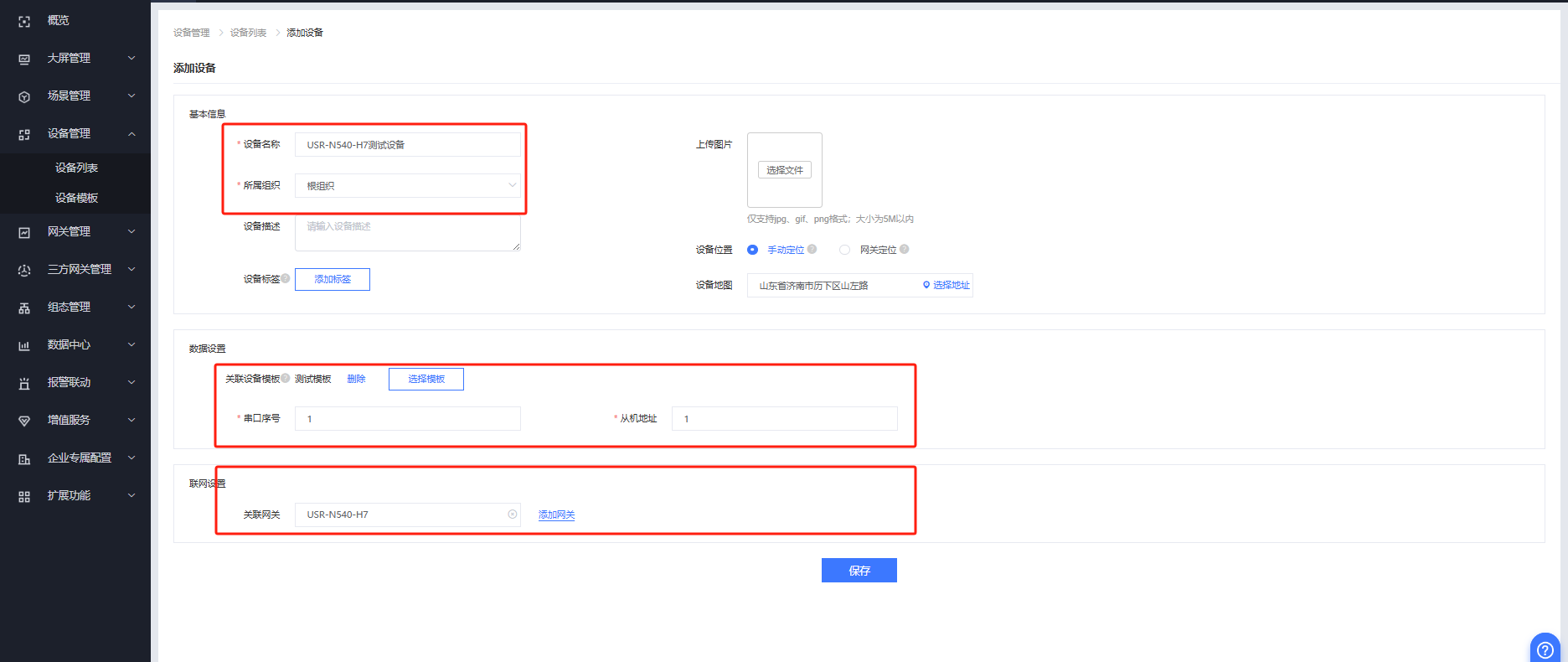

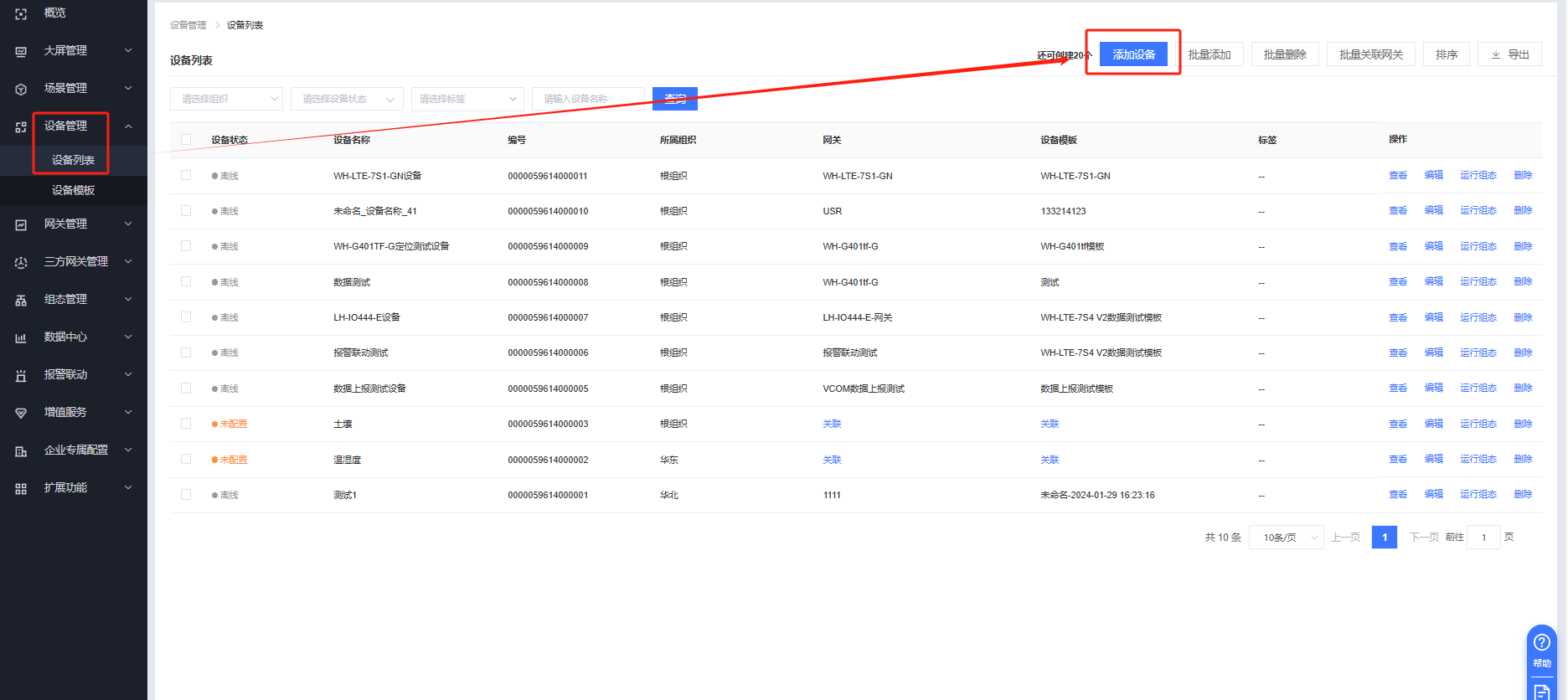

添加設備

設備管理--設備列表---添加設備

設備名稱：USR-N540-H7測試設備

所屬組織：根組織

關聯模板：測試模板，串口序號1，從機地址1

關聯網關：USR-N540-H7

點擊保存

有人云參數配置完成。

2、電腦環境設置

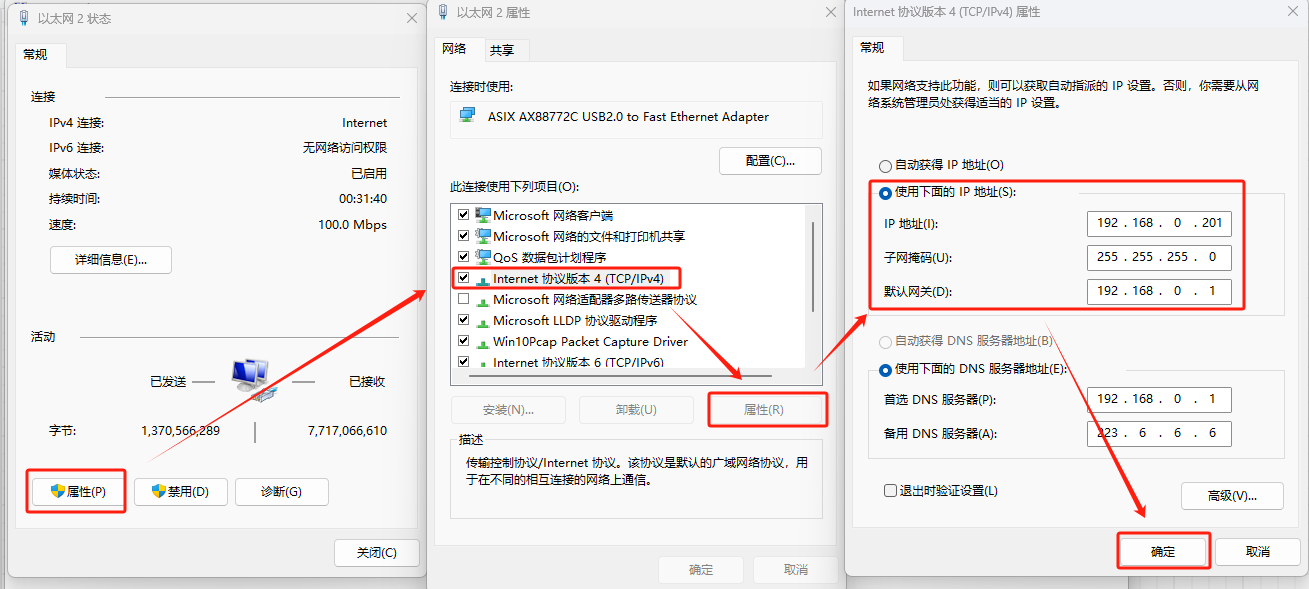

USR-N540-H7通過網線直連電腦，設備出廠默認靜態IP192.168.0.7，電腦需要設置同網段，將電腦IP設置為192.168.0.201，禁用其他網卡。

控制面板---網絡和Internet---網絡和共享中心，修改以太網屬性。

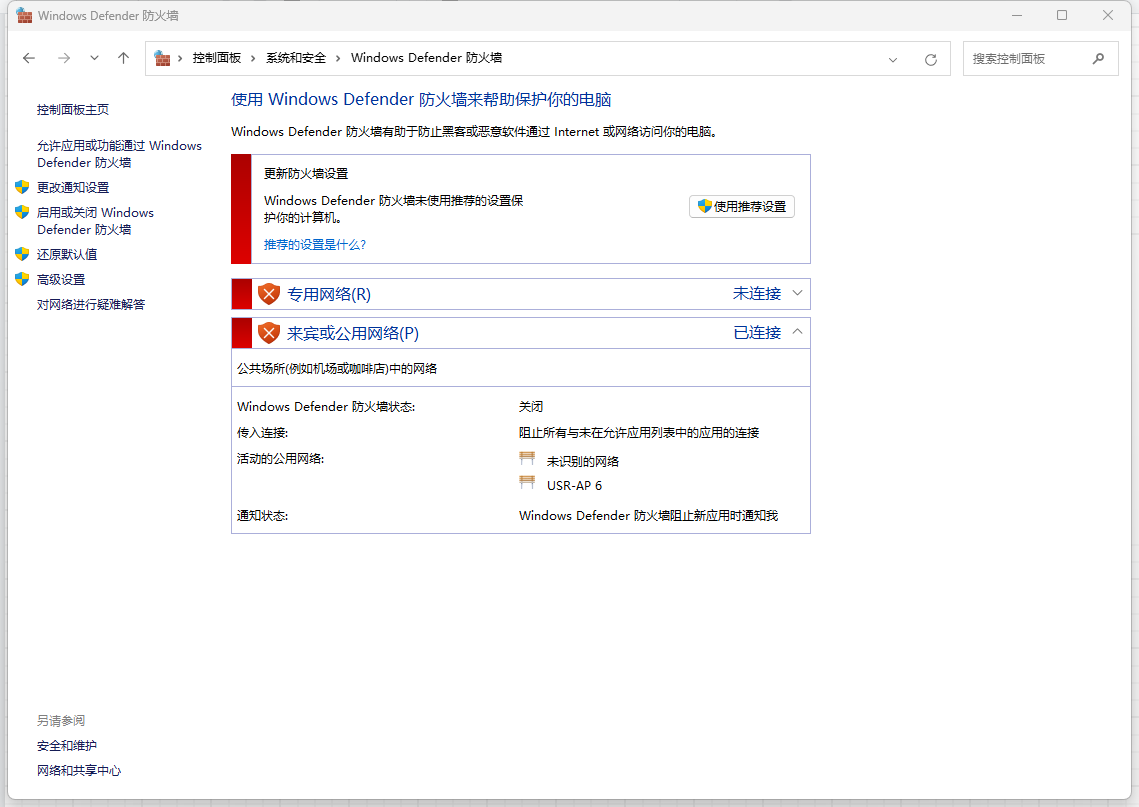

電腦關閉防火墻和殺毒軟件

控制面板---系統和安全---Windows Defnder防火墻，關閉防火墻

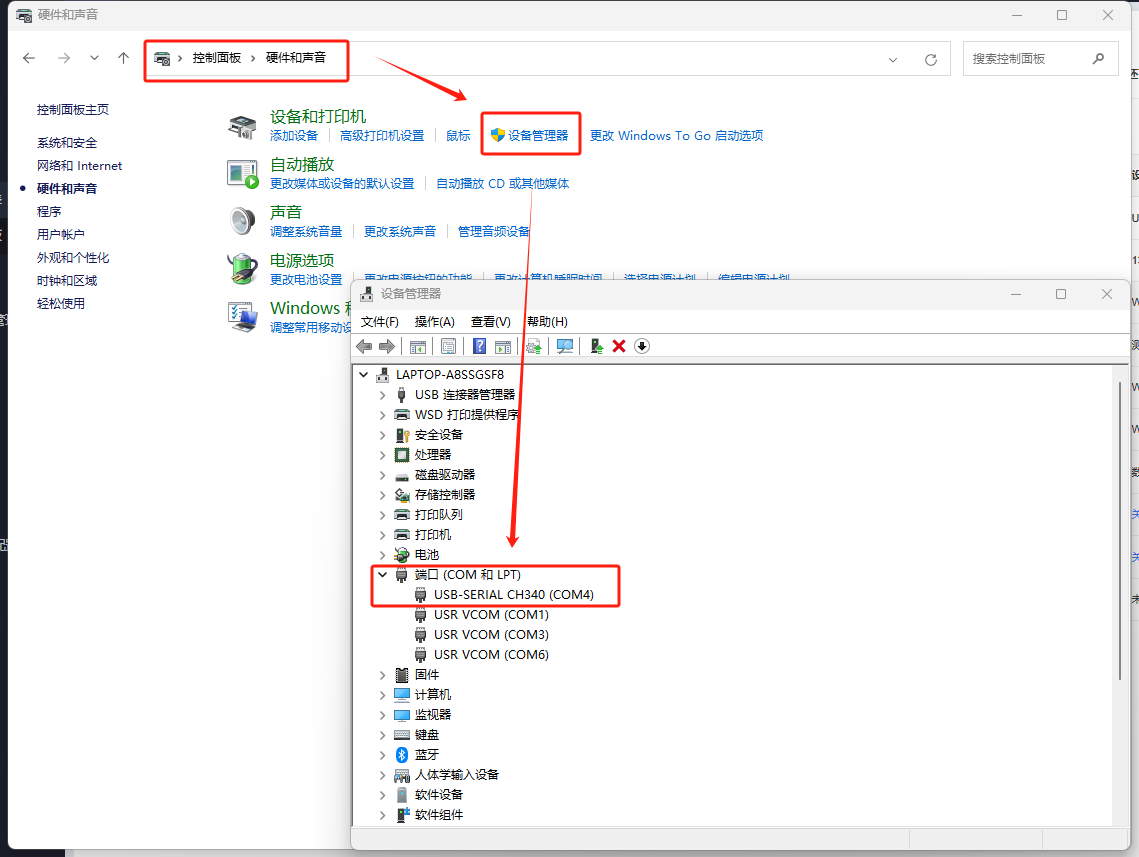

確認USB轉485轉換器的COM口號

控制面板---硬件和聲音---設備管理器---COM和LPT，確認USB轉換器的COM口是COM4

3、USR-N540-H7參數設置

打開瀏覽器輸入192.168.0.7，賬號admin ,密碼admin，進入內置網頁

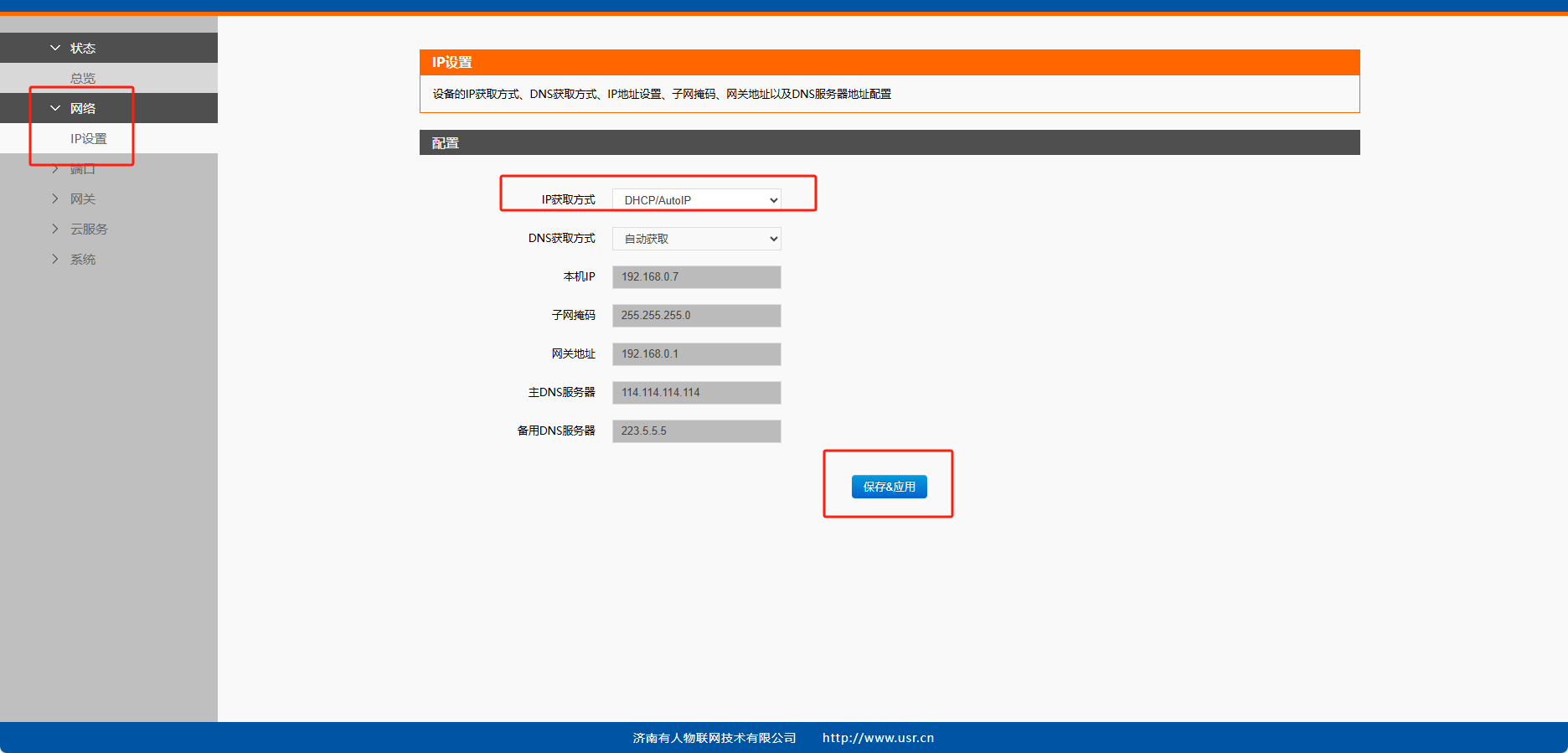

網絡---IP設置，本例中IP獲取方式設置為DHCP，用戶可以根據自己實際情況設置靜態IP或者DHCP，保存應用繼續配置。

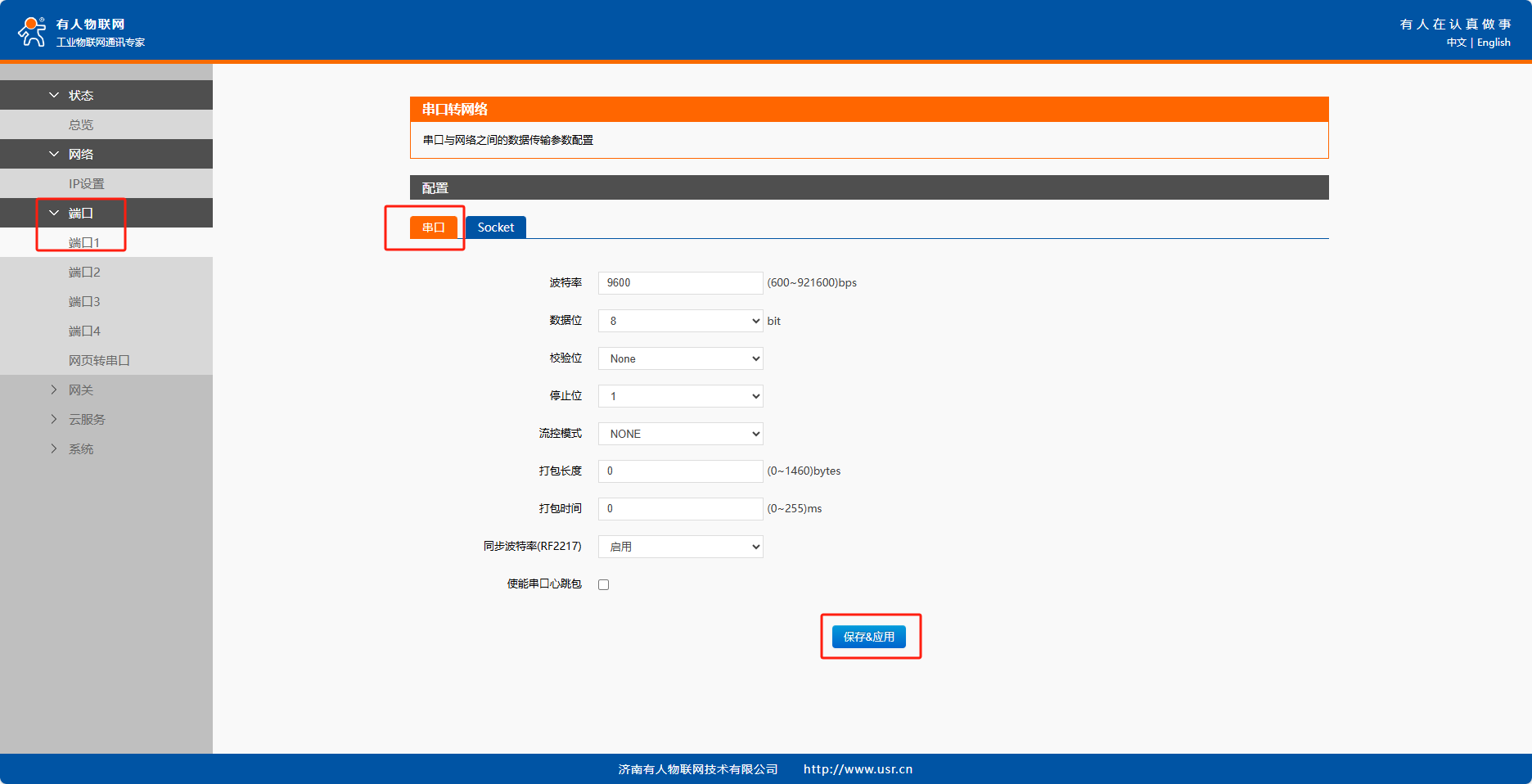

端口---端口1---串口，將串口參數修改為9600、NONE、8、1，保存應用，繼續配置。

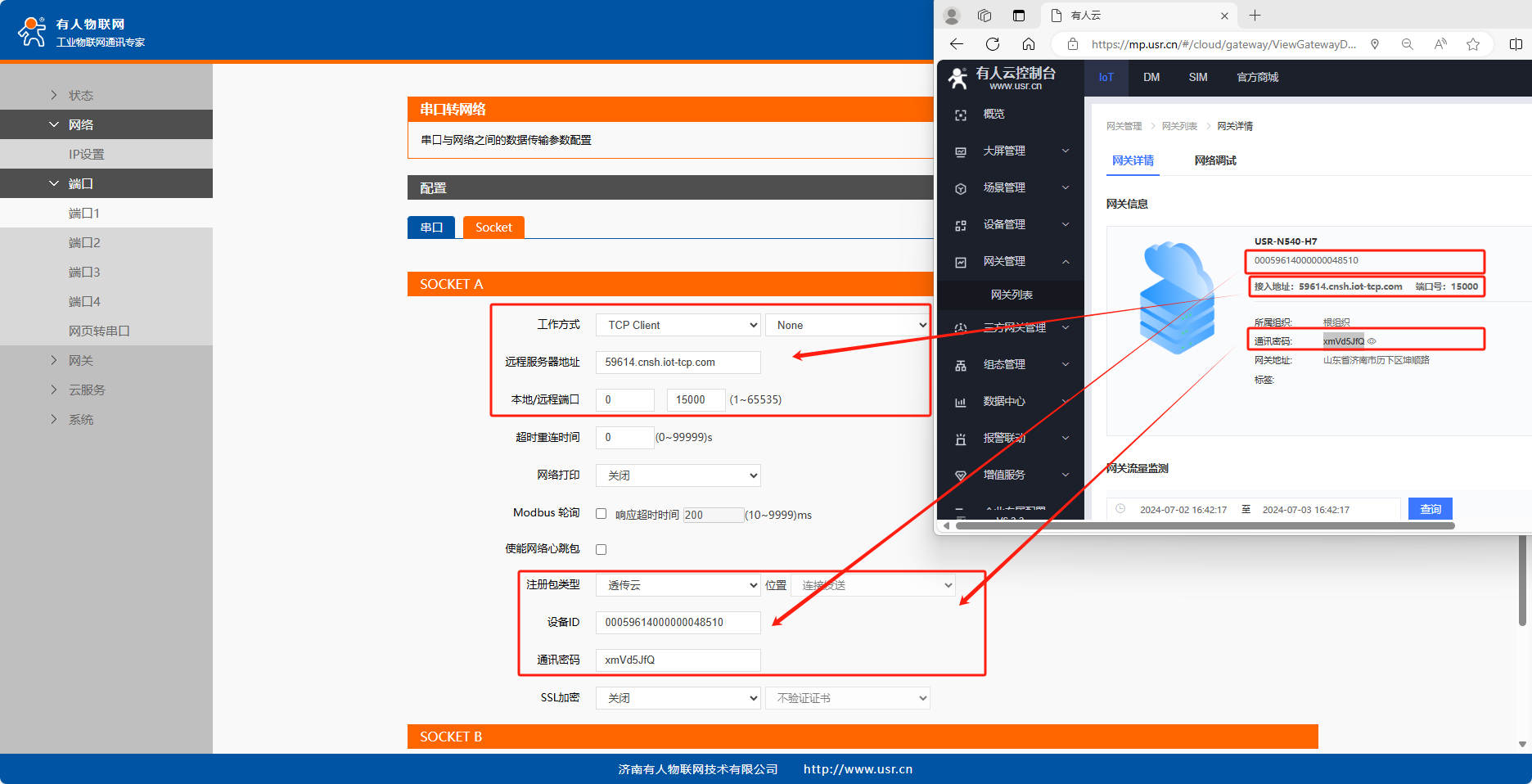

端口---端口1-Socket,

工作方式：TCP Client 、 NONE

遠程服務器地址： 59614.cnsh.iot-tcp.com

本地/遠程端口號：0、15000

啟用注冊包，選擇透?jìng)髟?，填入云平臺分配的接入ID和密碼

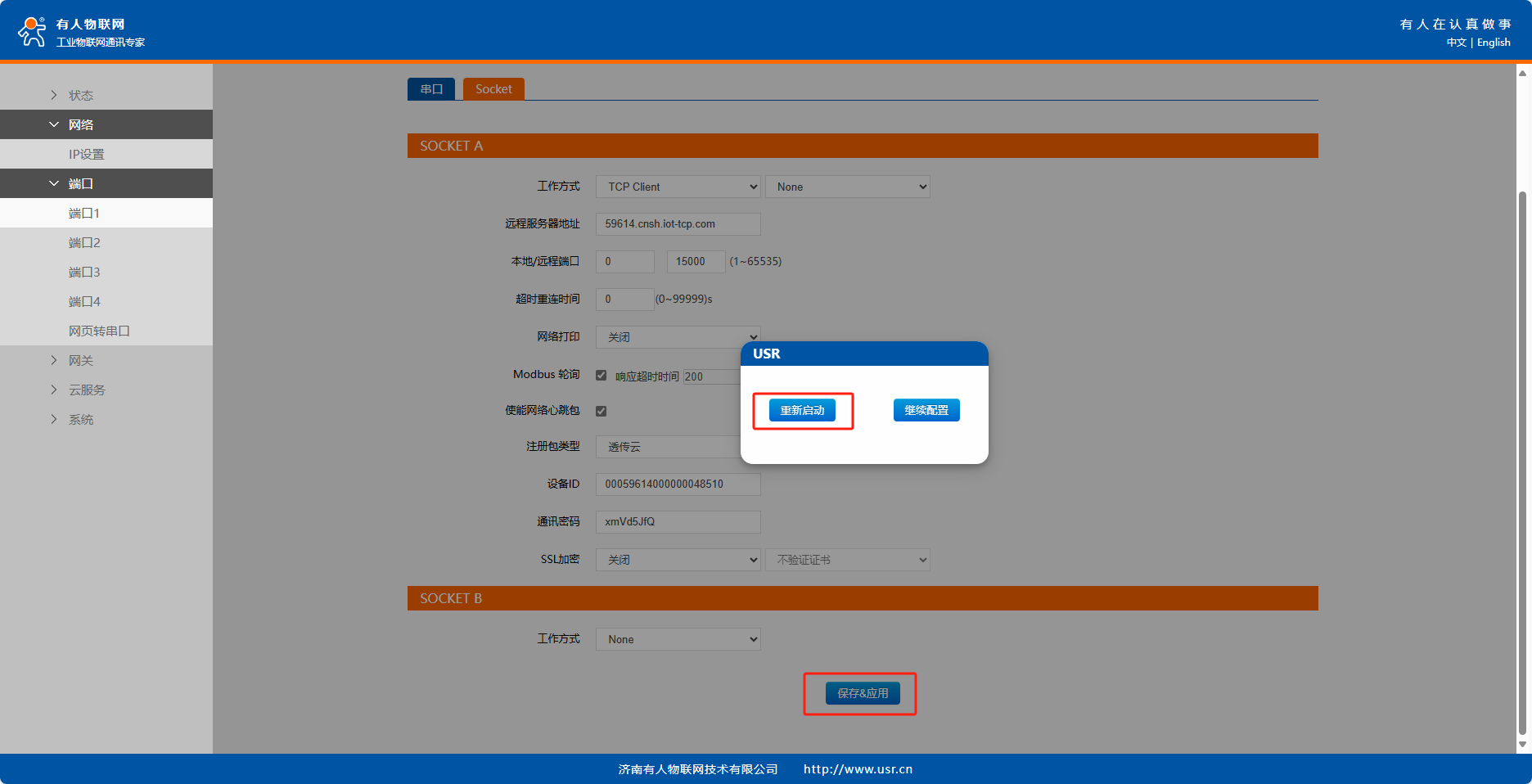

保存應用，設備重啟

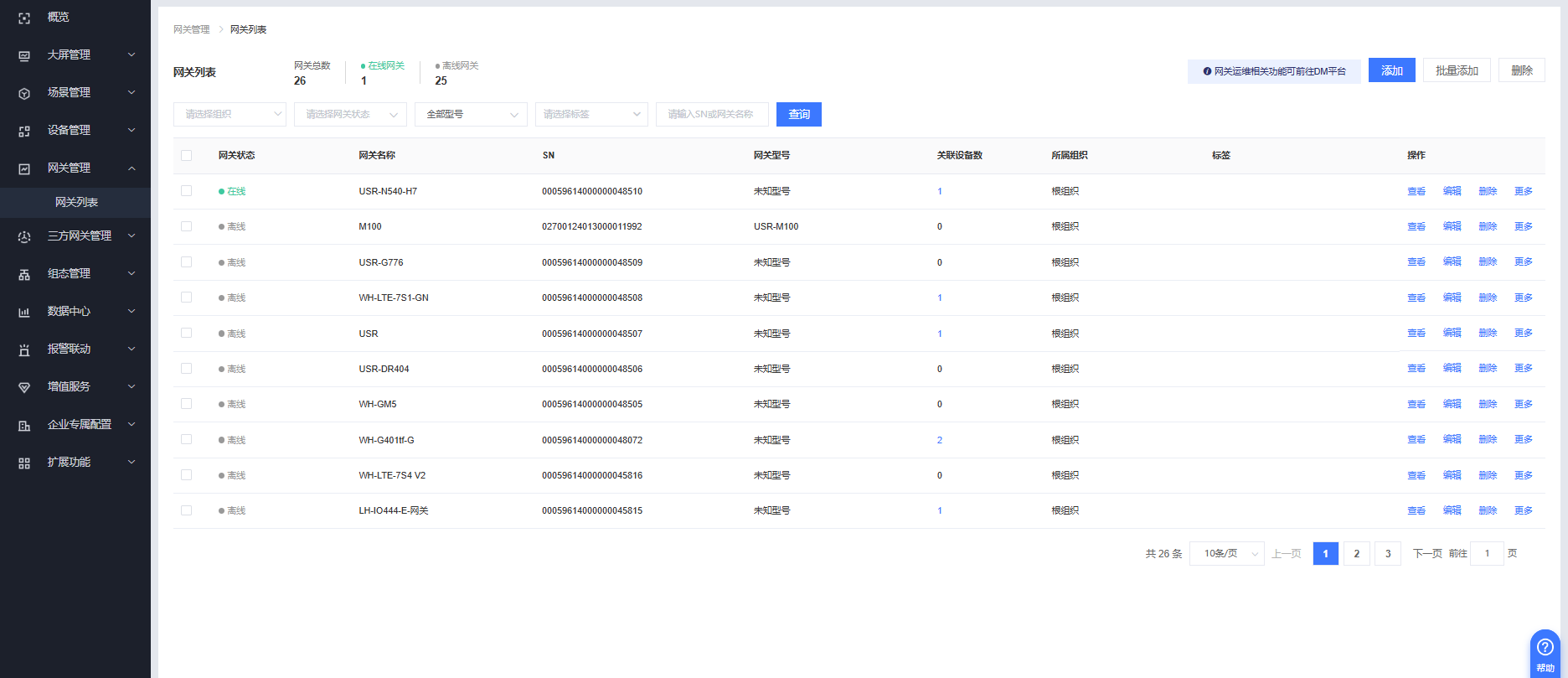

將USR-N540-H7網口接在外網路由器上，等待一會即可看到設備在有人云上線。

4、slave軟件參數設置

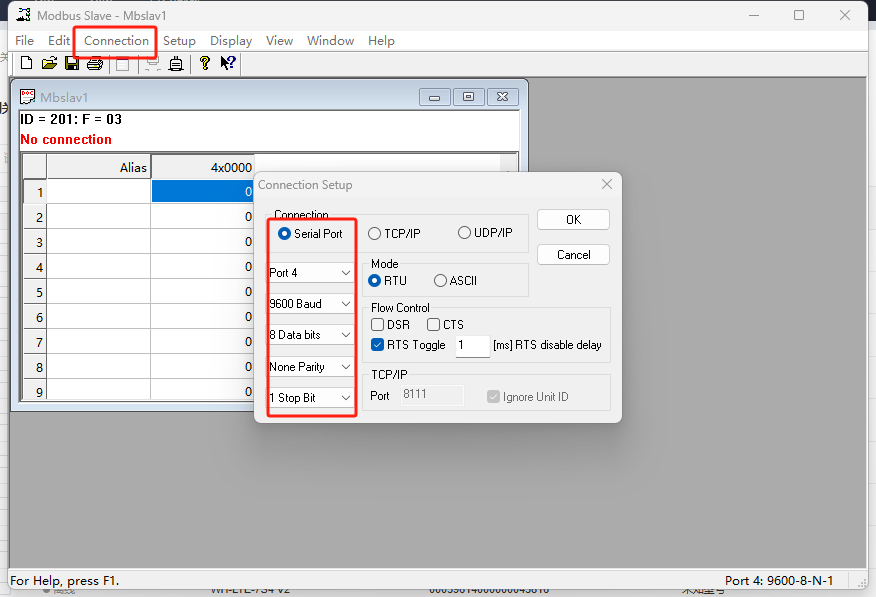

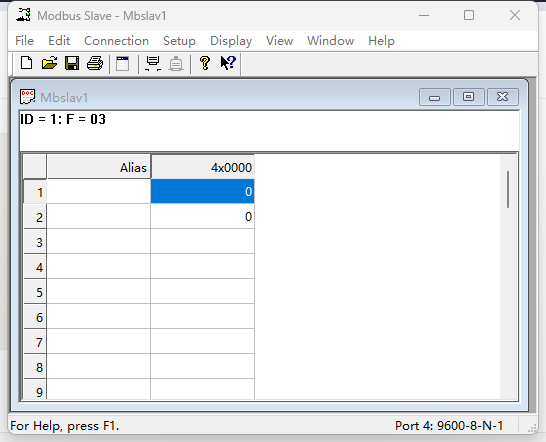

打開modbus slave 軟件模擬modbus 從機，點擊connection,選擇COM4、9600、8、NONE、1進行通訊。

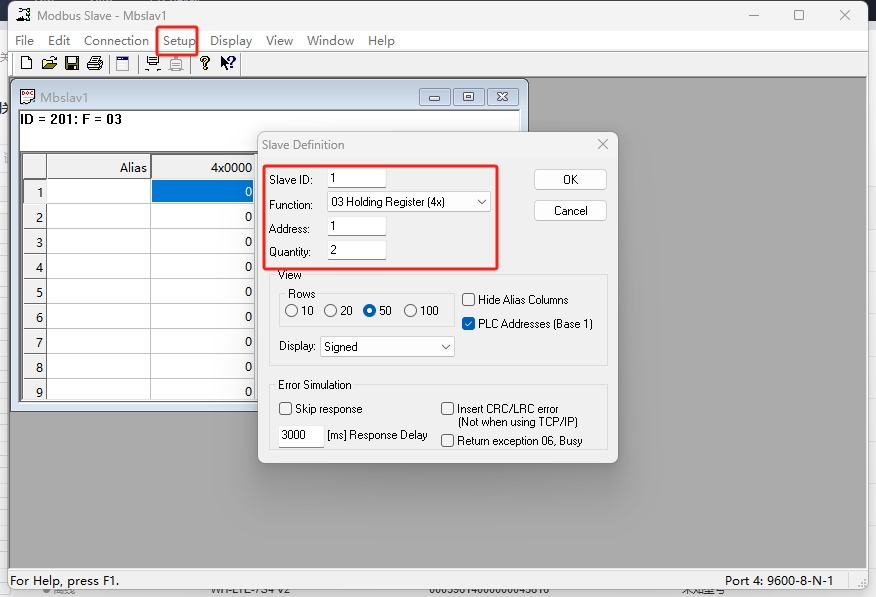

從機地址1，功能碼選擇03保持寄存器，起始寄存器地址1，數量2

四、功能調試

1、功能調試

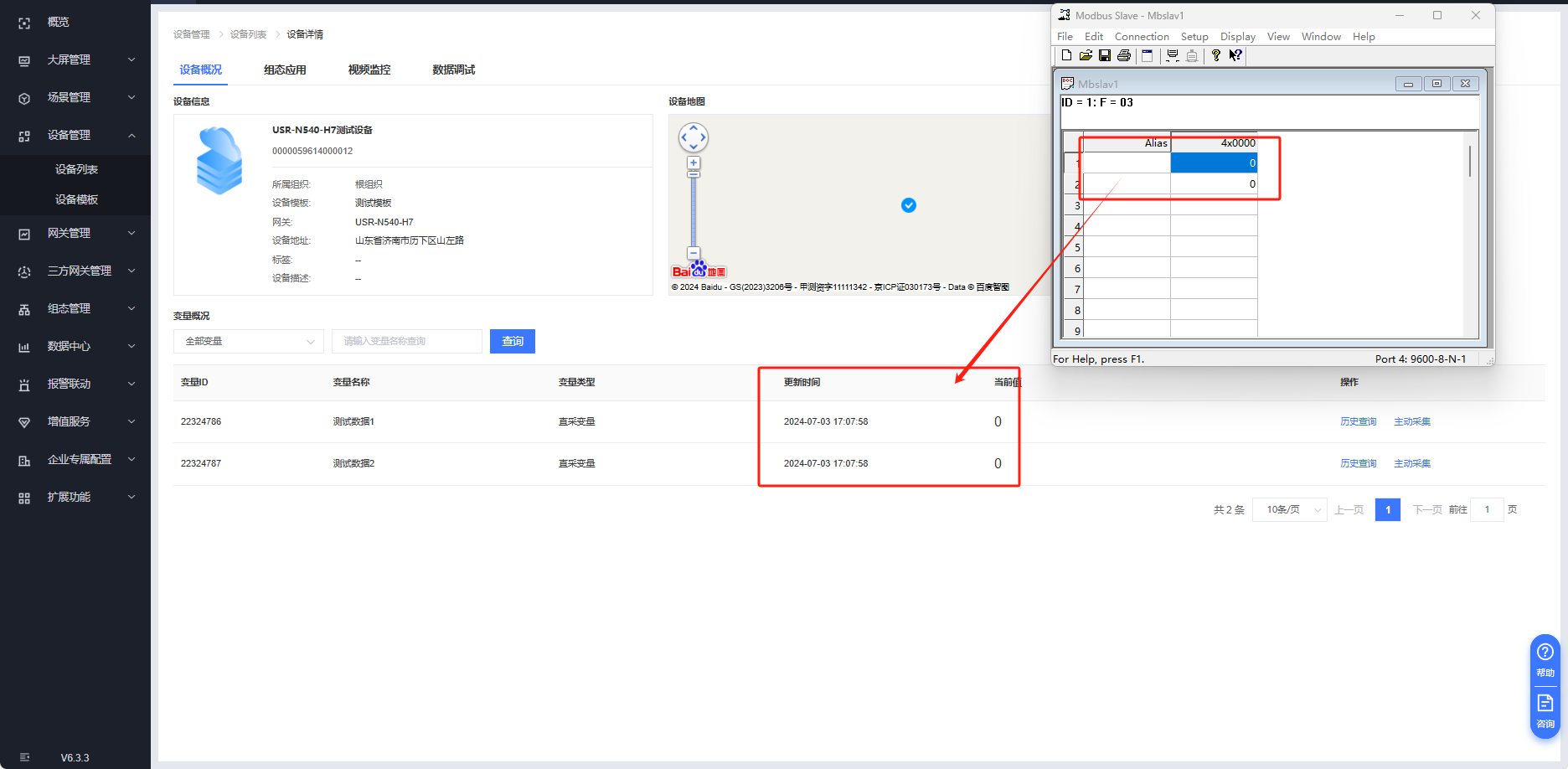

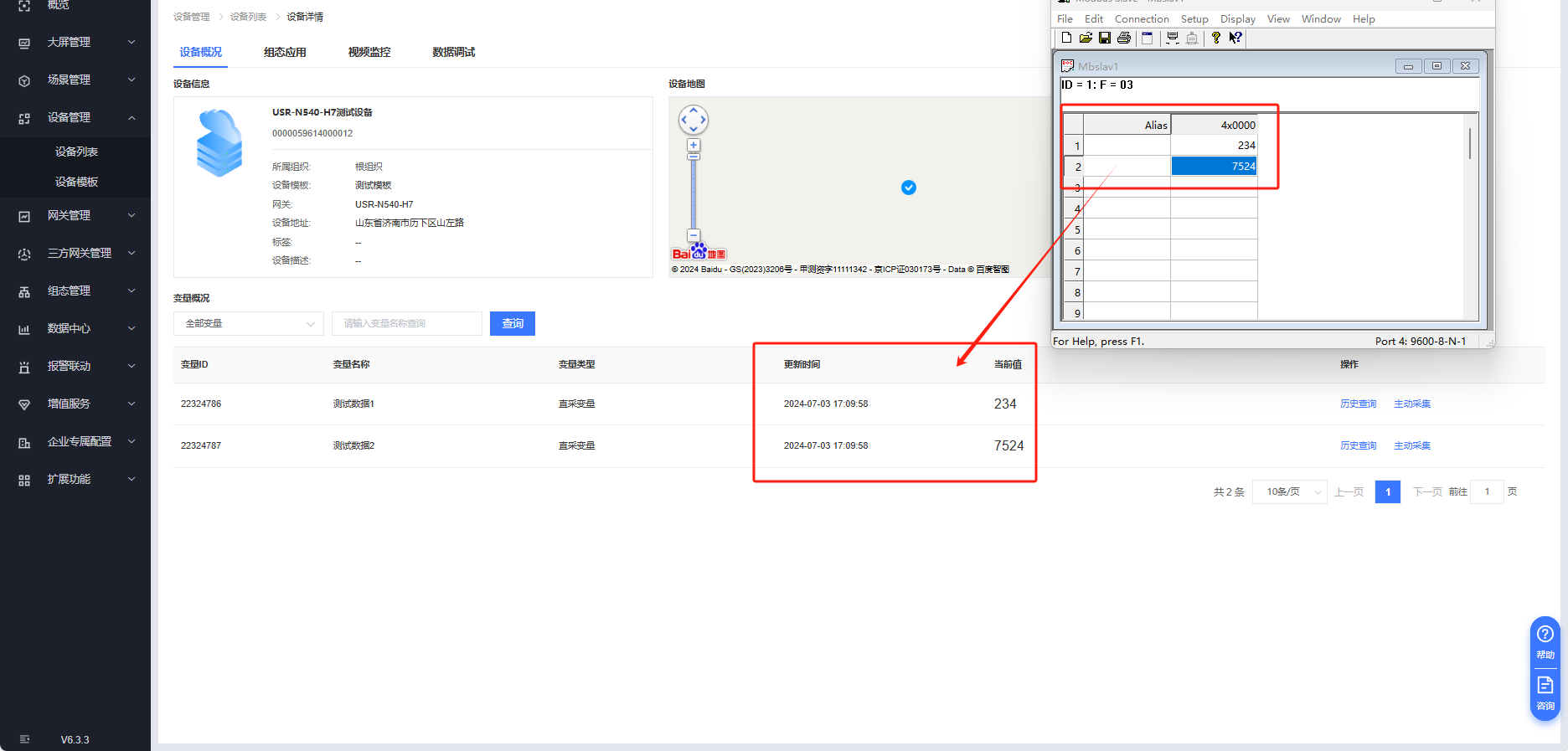

從設備列表中查看當前從機數據的信息，改變slave軟件中的數據，有人云平臺數據隨之改變。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-07-03

審核人：尹叢欣 審核日期：2024-07-04

訂正版本：V1.0 訂正內容：初稿
