一、資料下載

USR-TCP232-410S 說明書：http://imbacareer.com.cn/Download/1154.html

USR-TCP232-410S 規格書：http://imbacareer.com.cn/Download/417.html

USR-TCP232-410S AT指令集：http://imbacareer.com.cn/Download/1155.html

USR-TCP232-410S 設置軟件：http://imbacareer.com.cn/Download/383.html

二、硬件連接

1、所需物品

USR-TCP232-410S 產品1臺

12V電源適配器 1個

USB-RS485串口線1條

超五類網線 1條

筆記本電腦 1臺

2、硬件連接

USR-TCP232-410S 的485串口接USB串口線到電腦USB口，網線直連電腦，然后產品接12V電源適配器上電。

三、參數設置

1、電腦環境參數準備

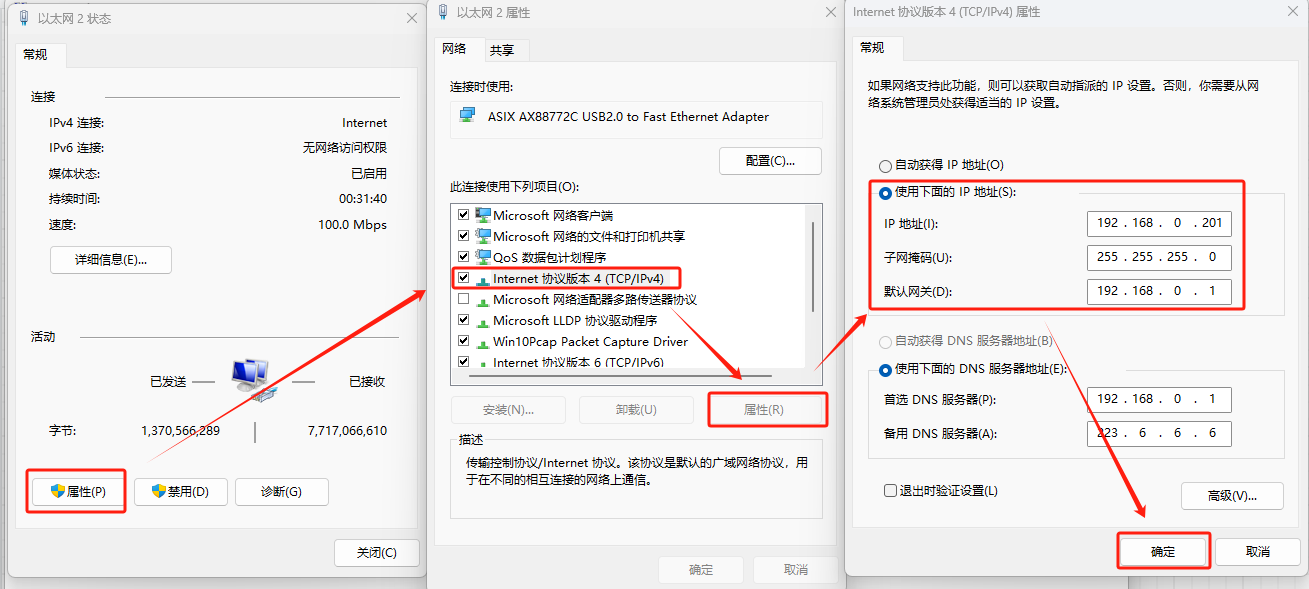

USR-TCP232-410S出廠默認靜態IP192.168.0.7，電腦需要設置同網段，將電腦IP設置為192.168.0.201，禁用其他網卡

控制面板---網絡和Internet---網絡和共享中心，修改以太網屬性。

電腦關閉防火墻和殺毒軟件

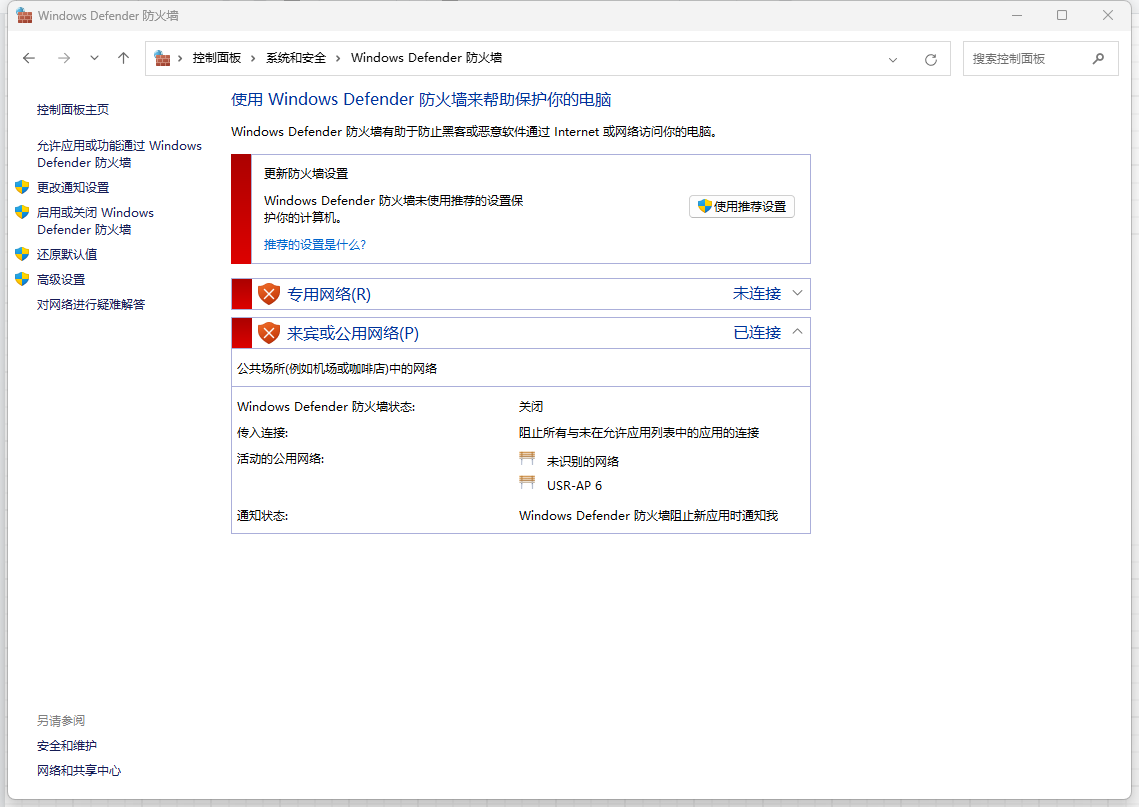

控制面板---系統和安全---Windows Defnder防火墻，關閉防火墻

確認USB轉485轉換器的COM口號

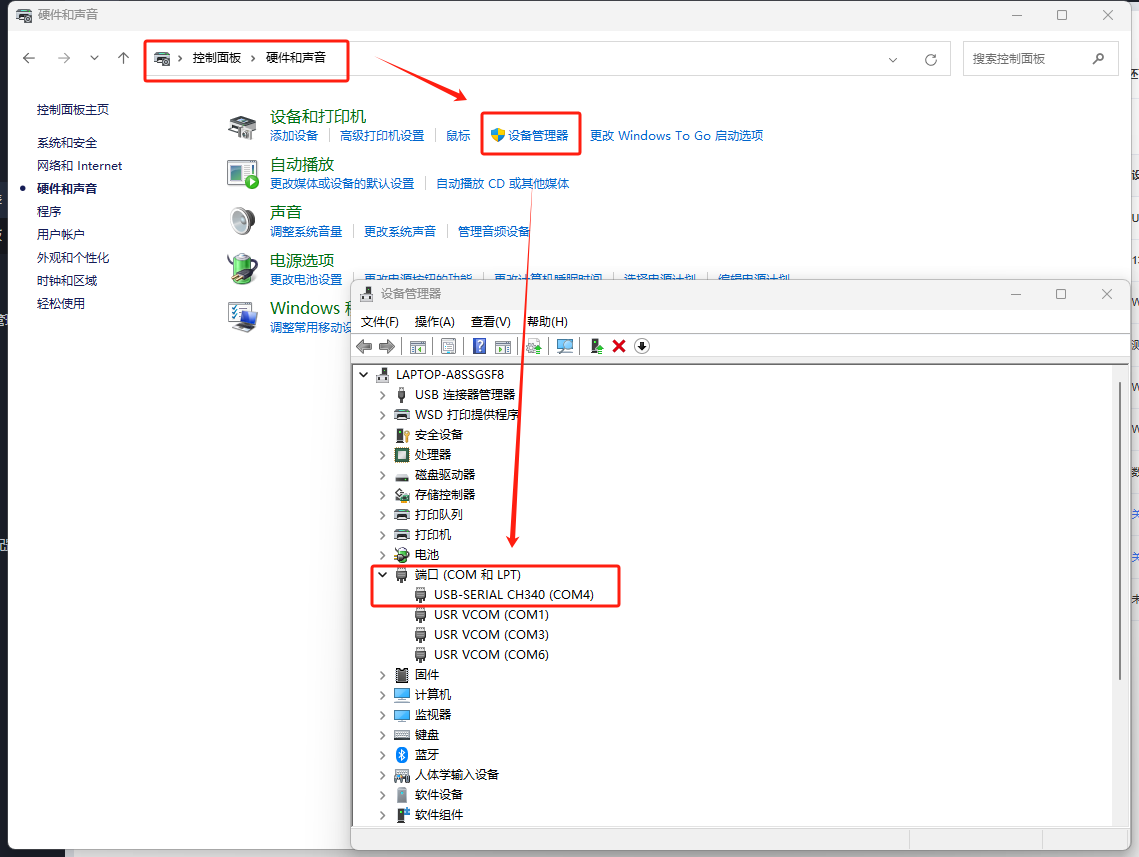

控制面板---硬件和聲音---設備管理器---COM和LPT，確認USB轉換器的COM口是COM4

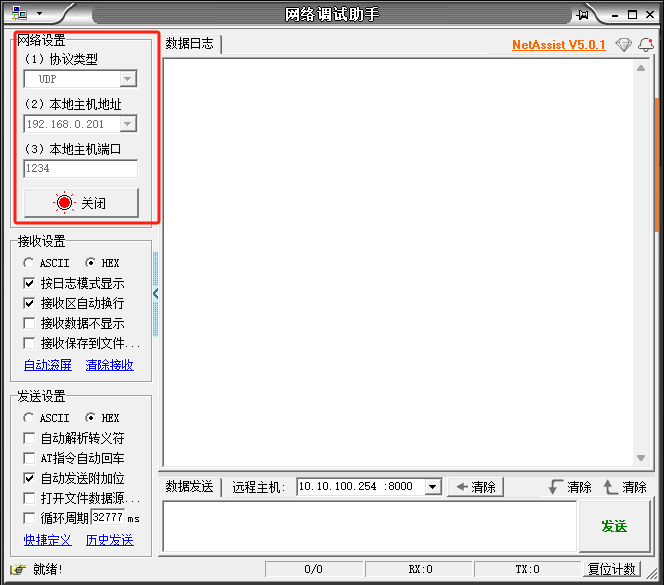

打開一個網絡調試助手，選擇UDP模式，本地主機192.168.0.201，本地端口號1234

2、USR-TCP232-410S參數配置

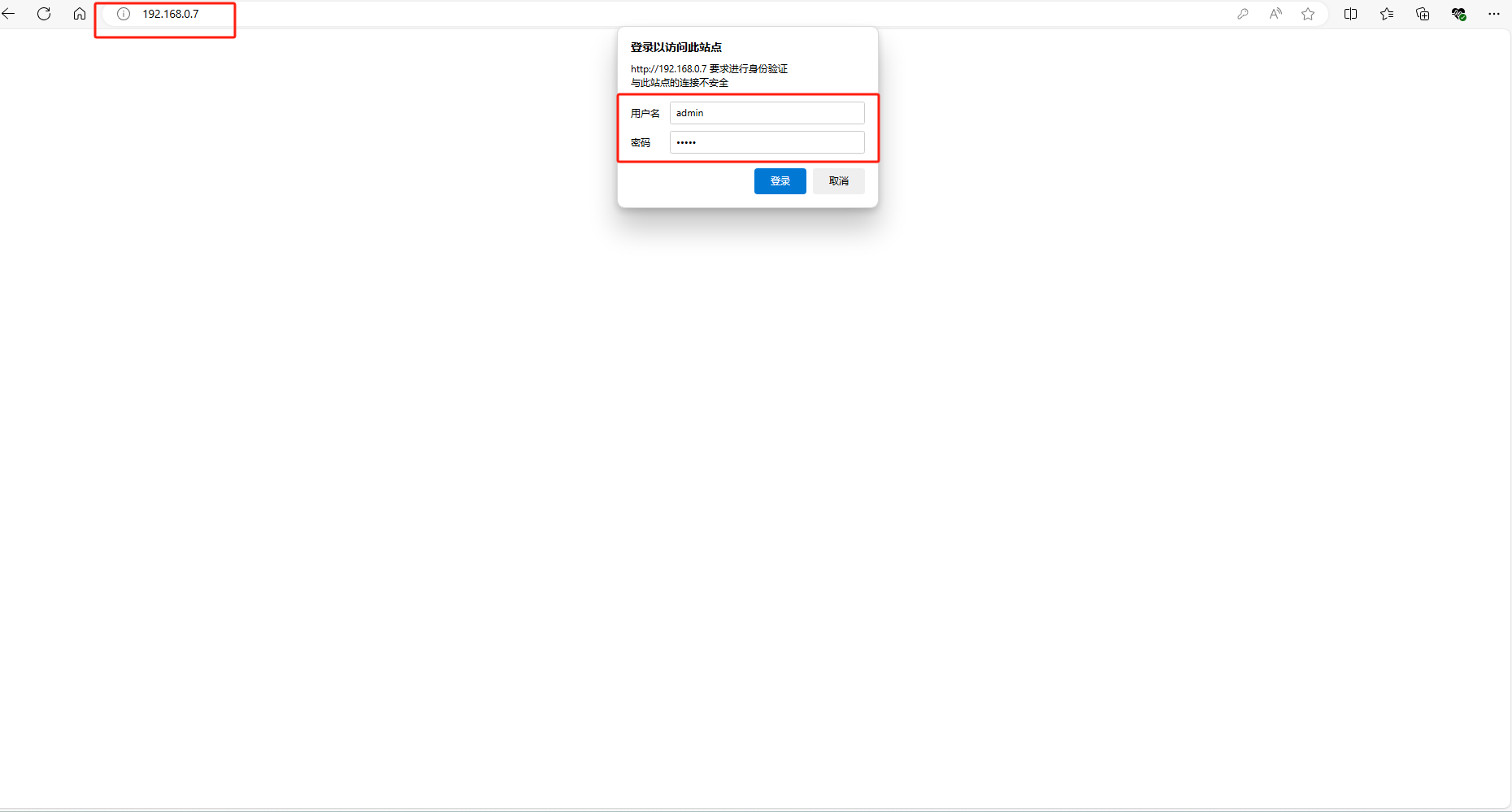

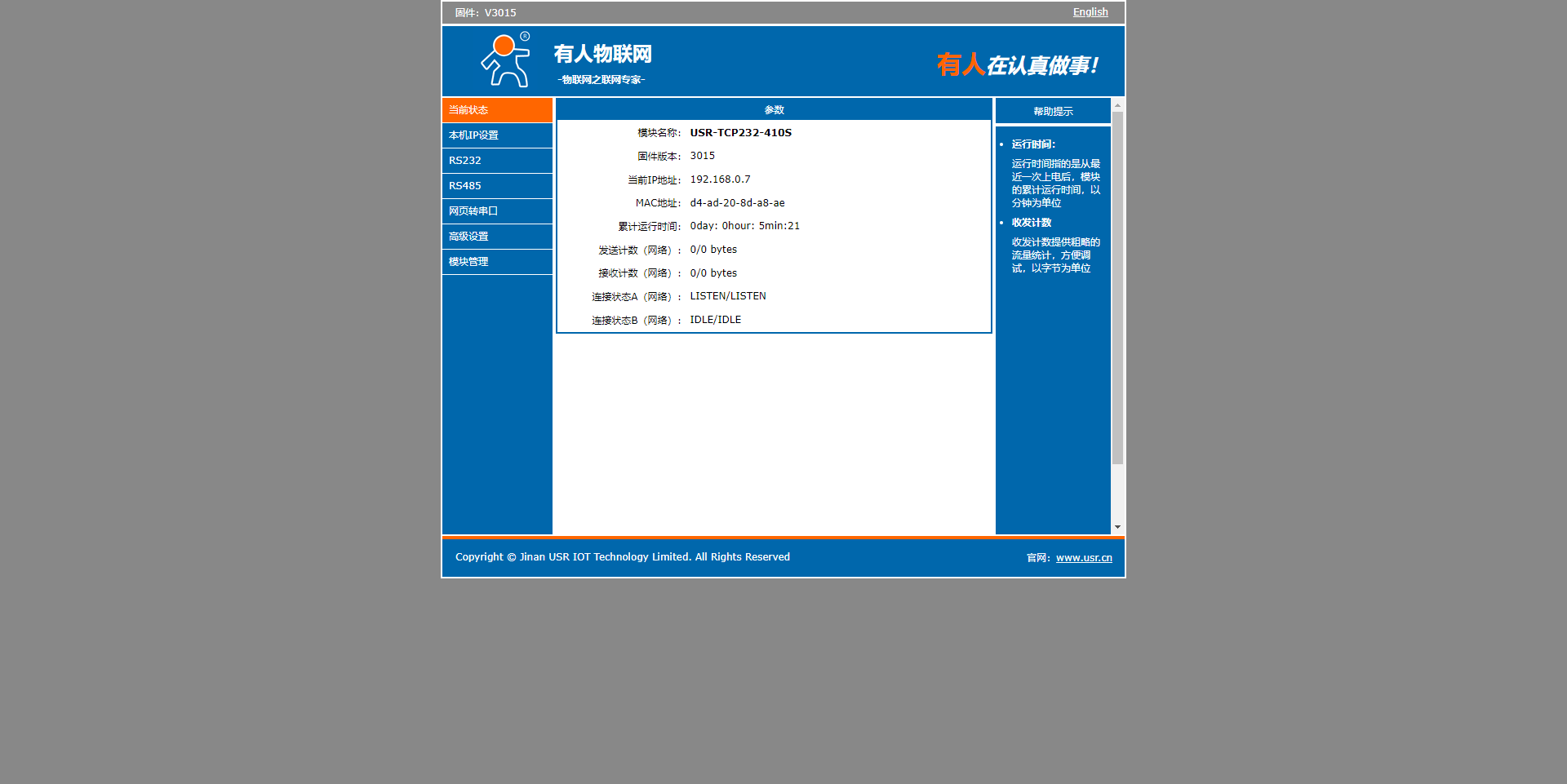

打開瀏覽器器輸入192.168.0.7，用戶名和密碼都是admin,進入USR-TCP232-410S內置網頁。

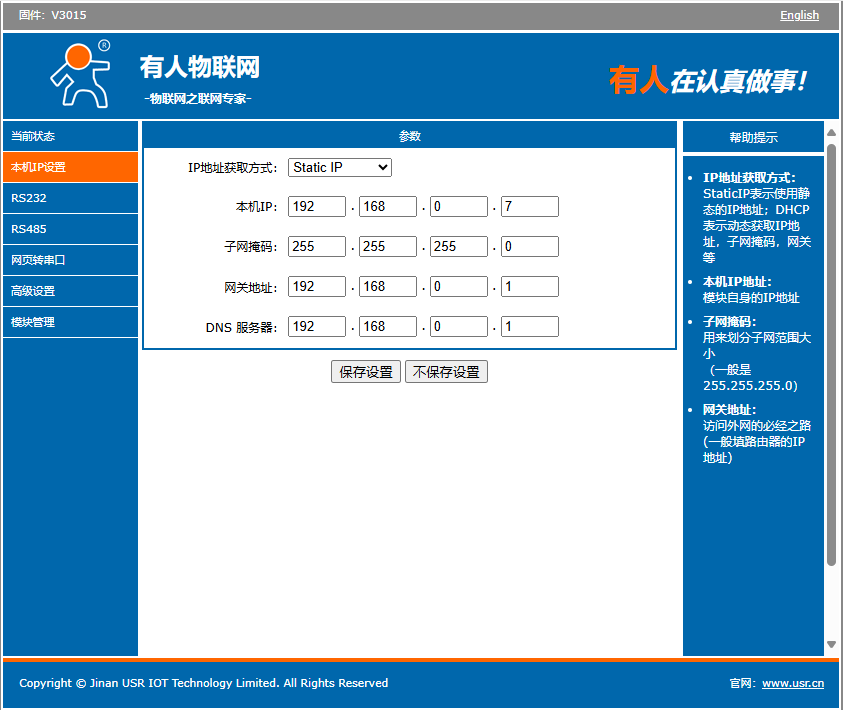

本機IP設置中保持出廠默認的靜態IP192.168.0.7，用戶可以根據實際情況設置為DHCP或靜態IP，點擊保存設置。

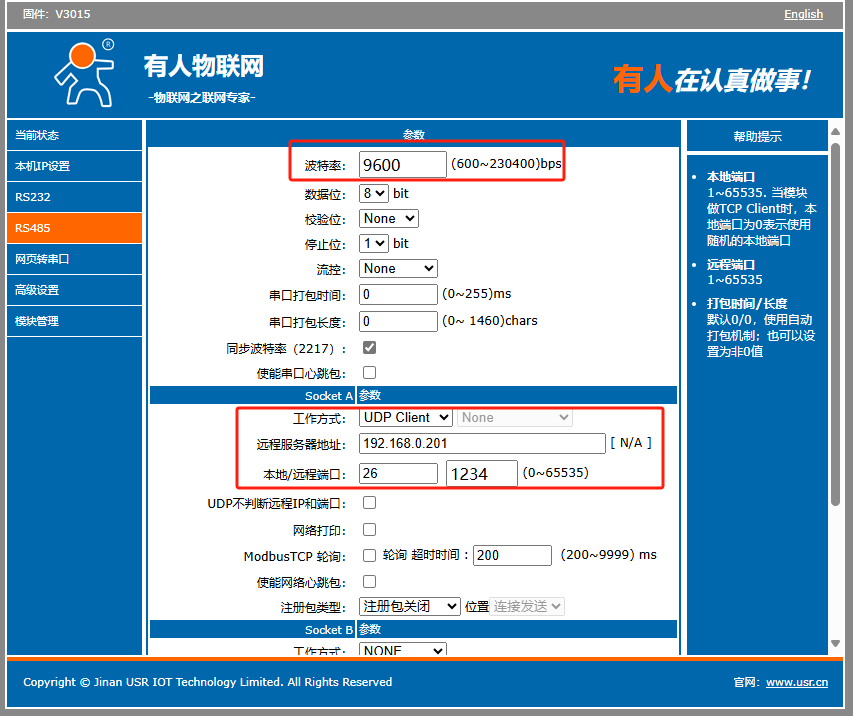

RS485配置中修改波特率，socketA設置為UDP client,遠程服務器192.168.0.201，本地端口號26，遠程端口號1234，保存設置。

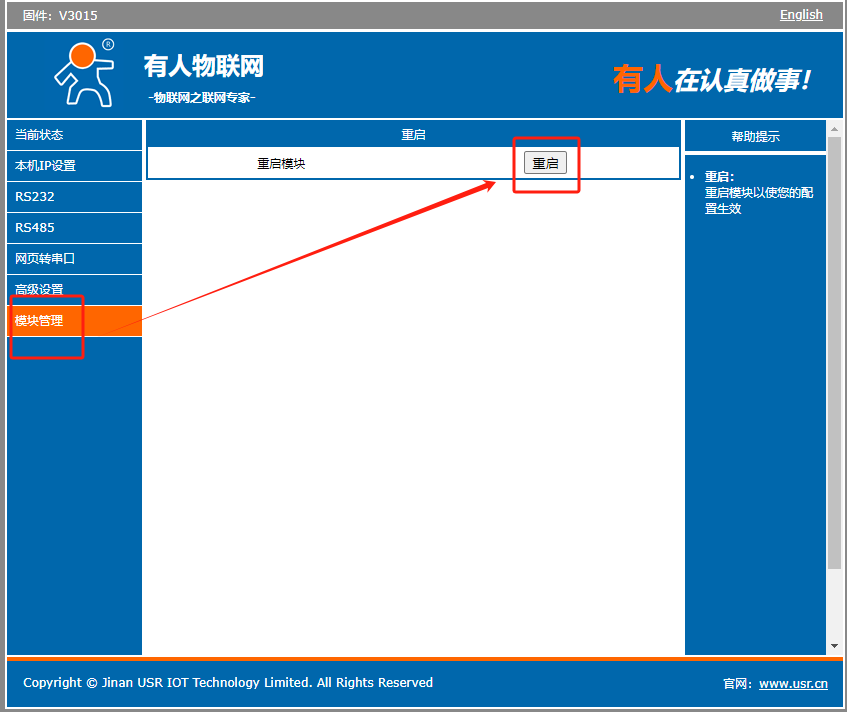

模塊管理---重啟設備

四、通訊測試

1、功能調試

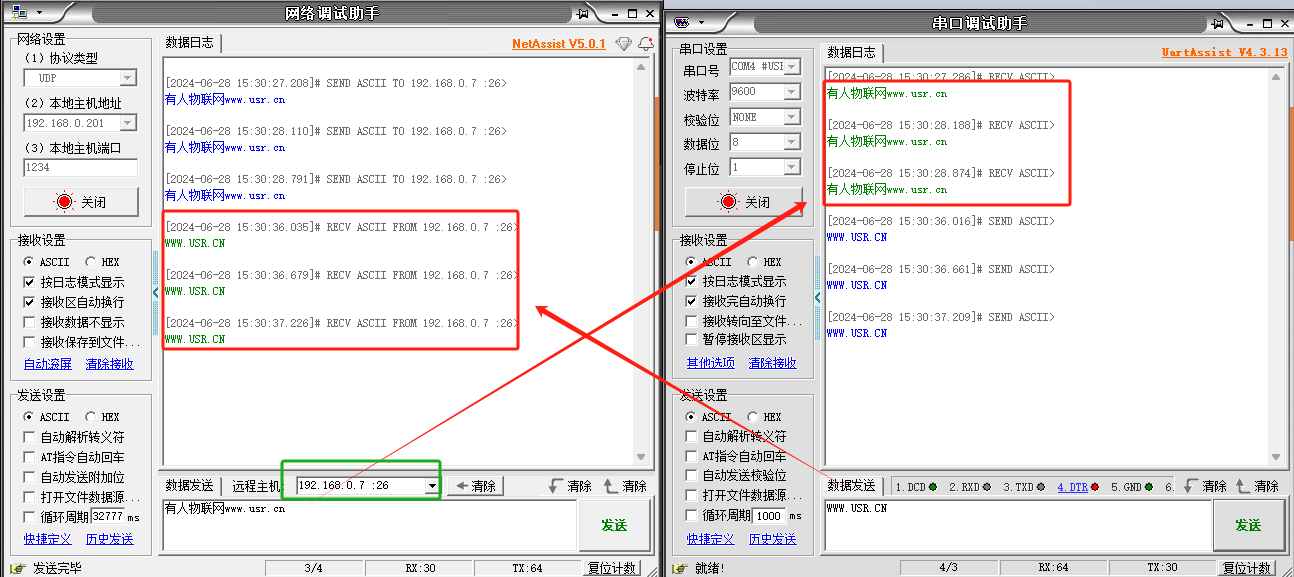

打開一個串口調試助手引用USB轉換器COM4，和網絡調試助手之間進行數據互發測試

網絡調試助手遠程主機設置為192.168.0.7：26，發送數據:有人物聯網imbacareer.com.cn

串口調試助手發送數據：imbacareer.com.cn

2、測試實際2個產品的串口之間數據通訊。

編寫人：尹叢欣 編寫日期：2024-06-28

審核人：尹叢欣 審核日期：2024-07-01

訂正版本：V1.0 訂正內容：初稿
