USR-N520-H7 雙串口和虛擬串口V3版本通訊示例

一、資料下載

USR-N520-H7 資料下載鏈接：http://imbacareer.com.cn/Product/332.html

USR-N520-H7 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/383.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

【USR-VCOM】 有人虛擬串口軟件 V3.7.2.529：http://imbacareer.com.cn/Download/31.html

二、硬件連接

1、所需物品

USR-N520-H7 產品 1臺

12V電源適配器 1個

USB-RS485串口線 2條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

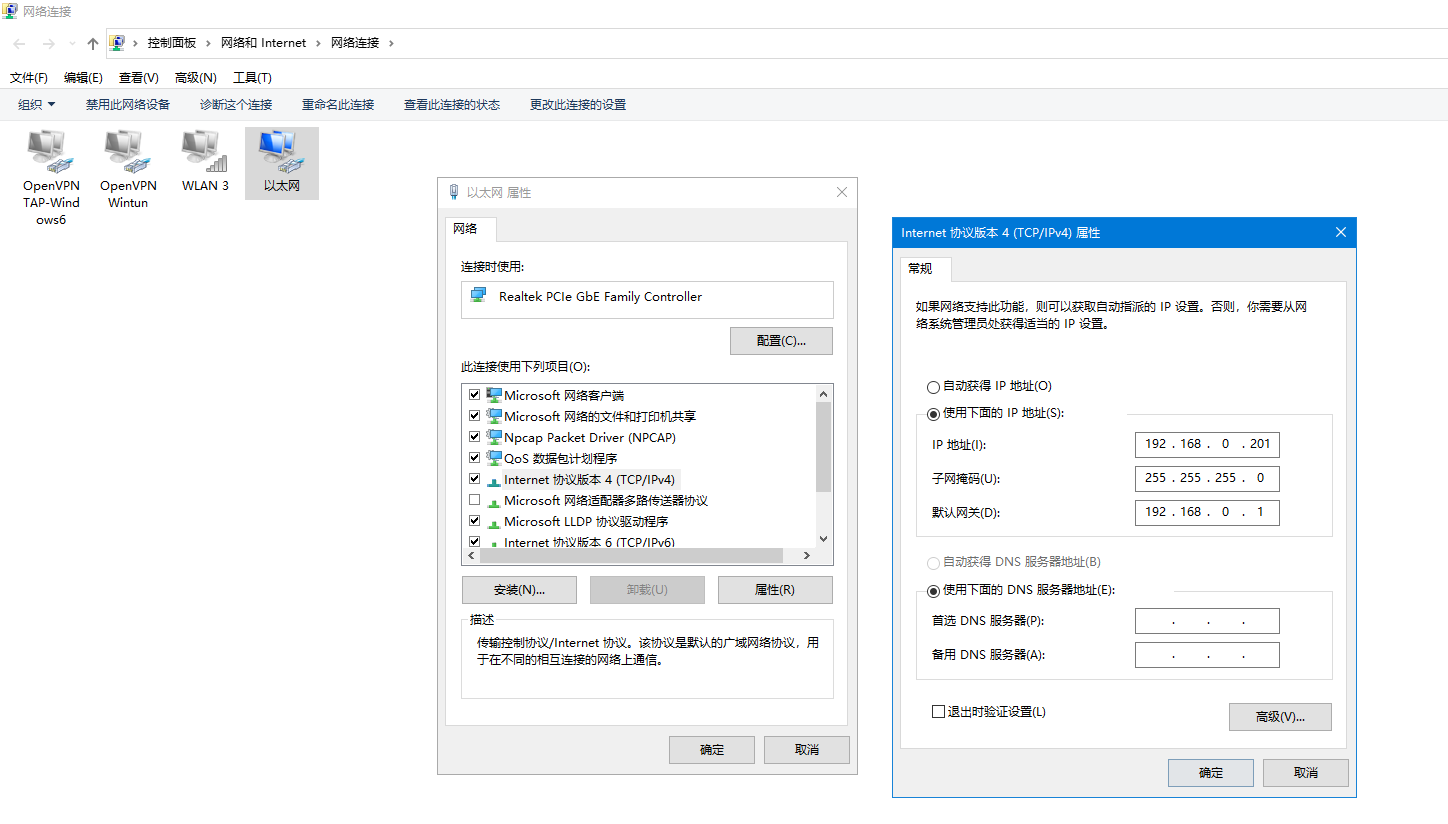

USR-N520-H7 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網。

電腦提前下載打開H7設置軟件。

3、串口號

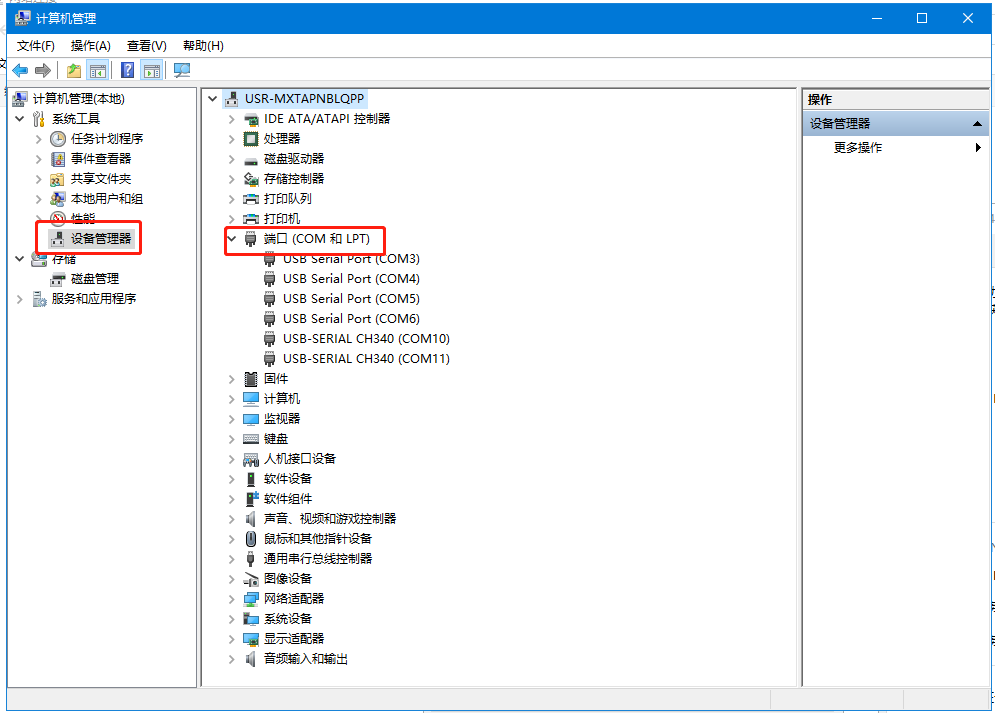

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認2條USB-RS485串口線的COM口號是COM10、COM11。

三、N520參數設置

1、局域網搜索N520 IP

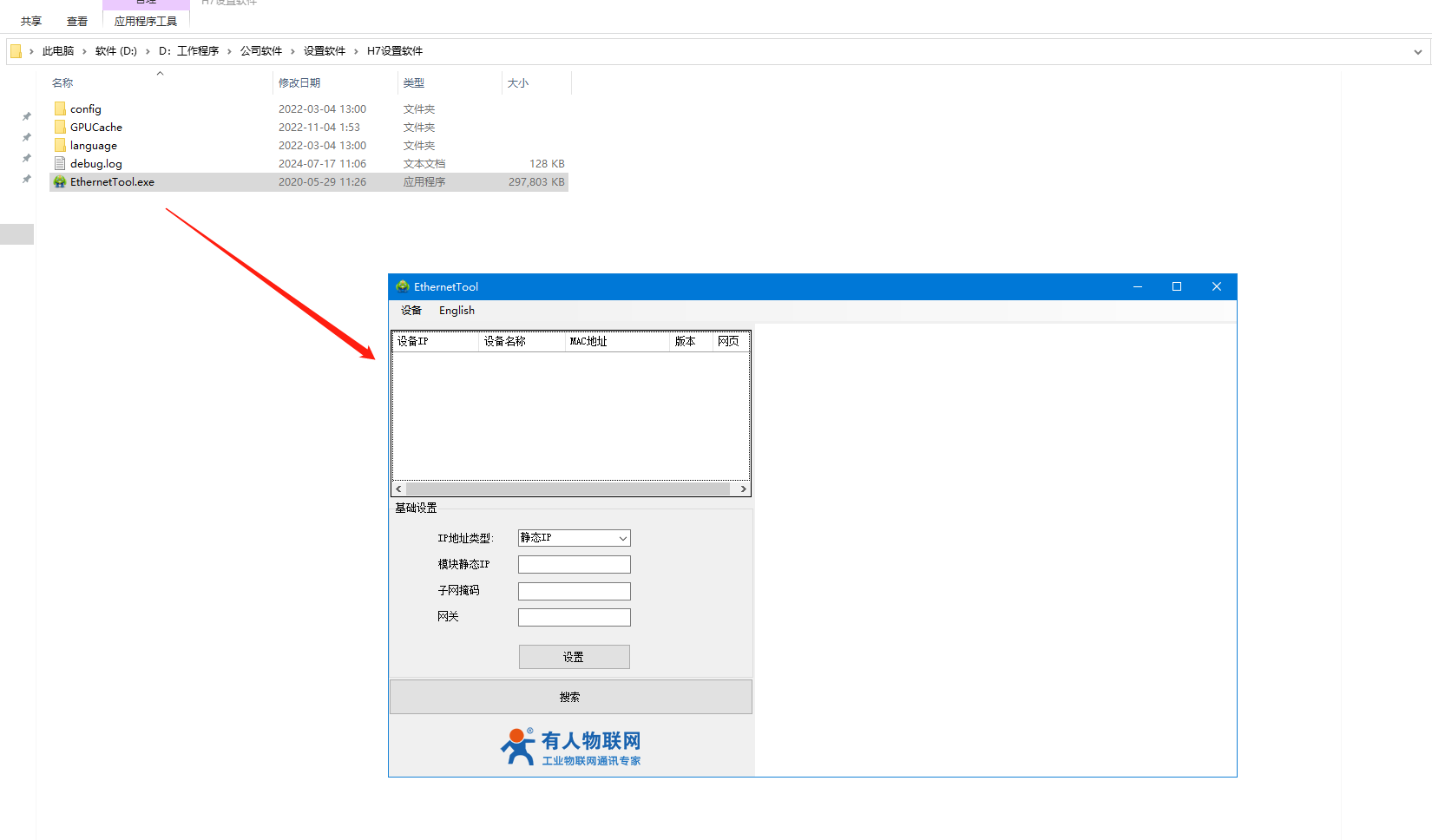

N520和電腦網線直連，打開H7軟件，搜到N520的IP。

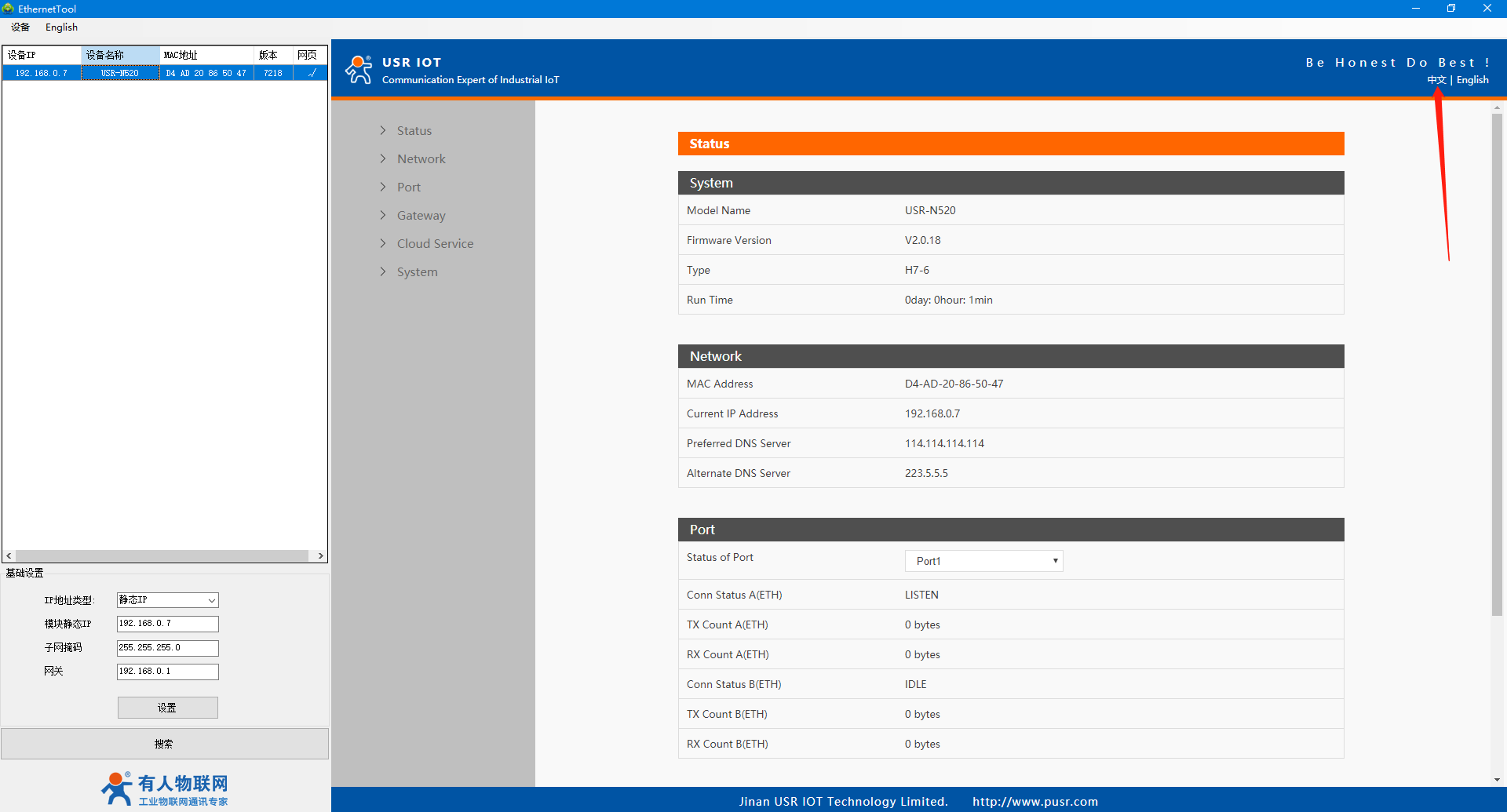

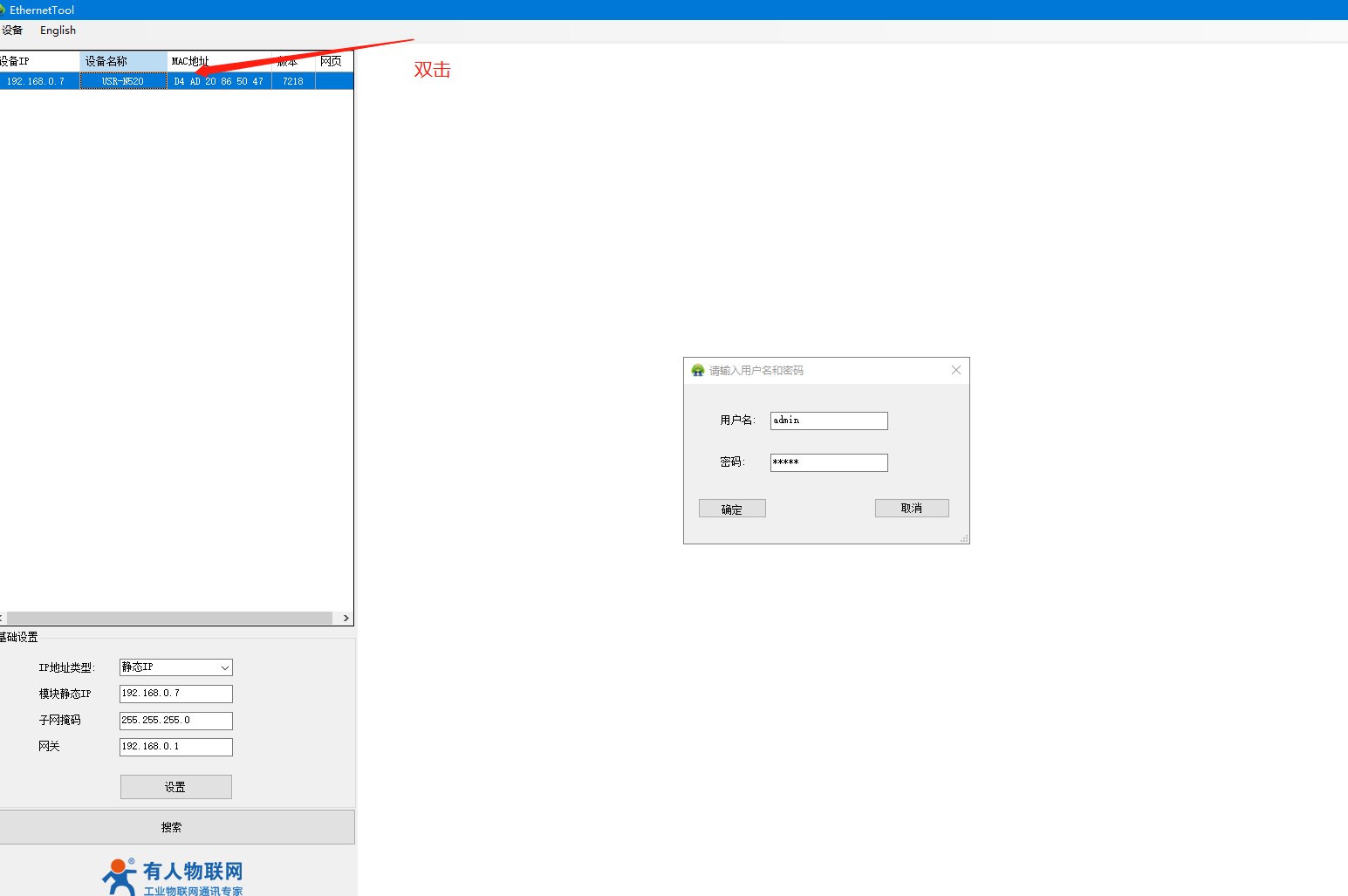

2、雙擊IP，登陸用戶名和密碼都是admin，登陸N520網頁，切換中文顯示

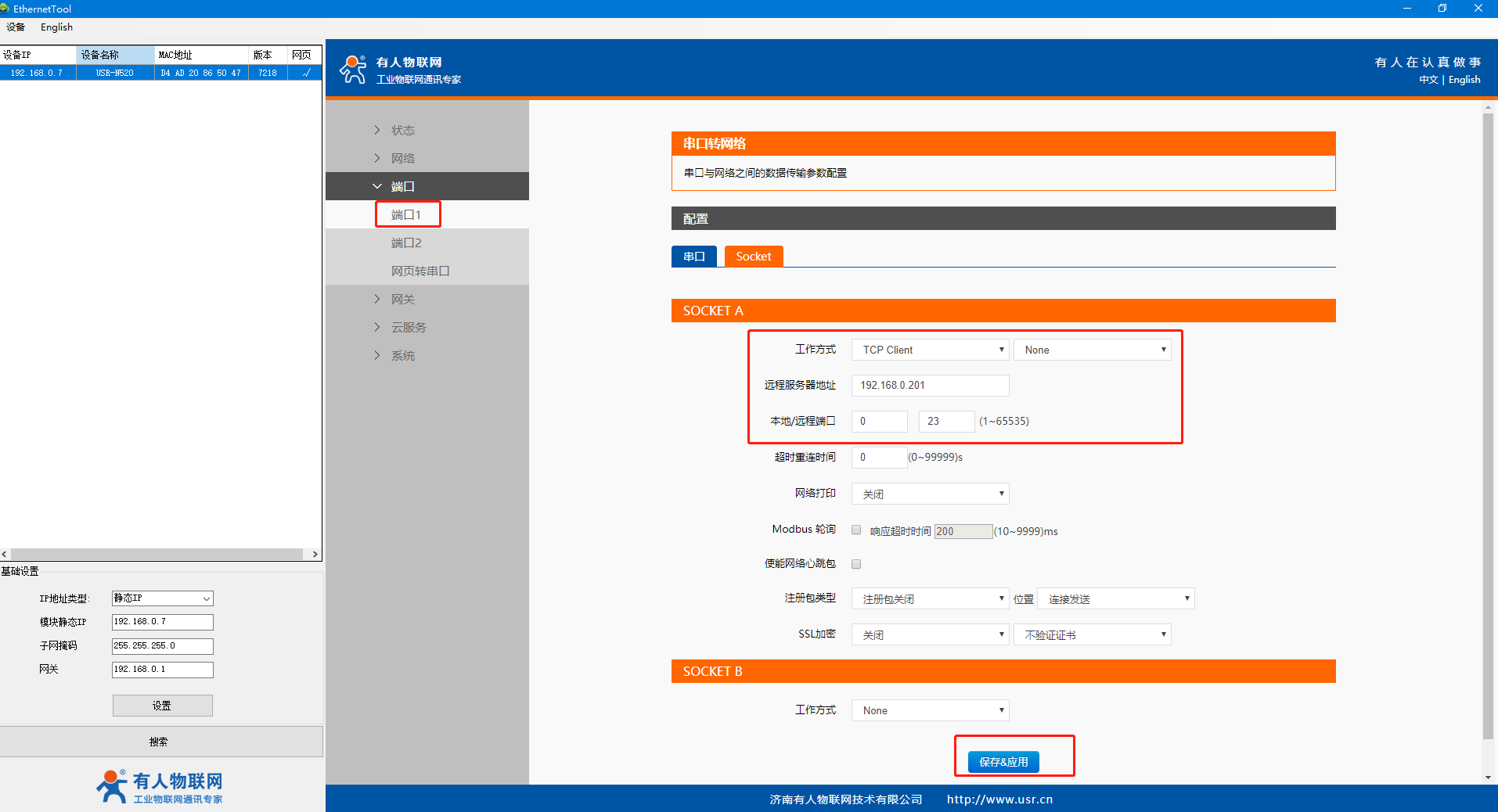

3、端口1設置

串口參數默認，工作方式TCP client，遠程服務器地址192.168.0.201，遠程端口23。

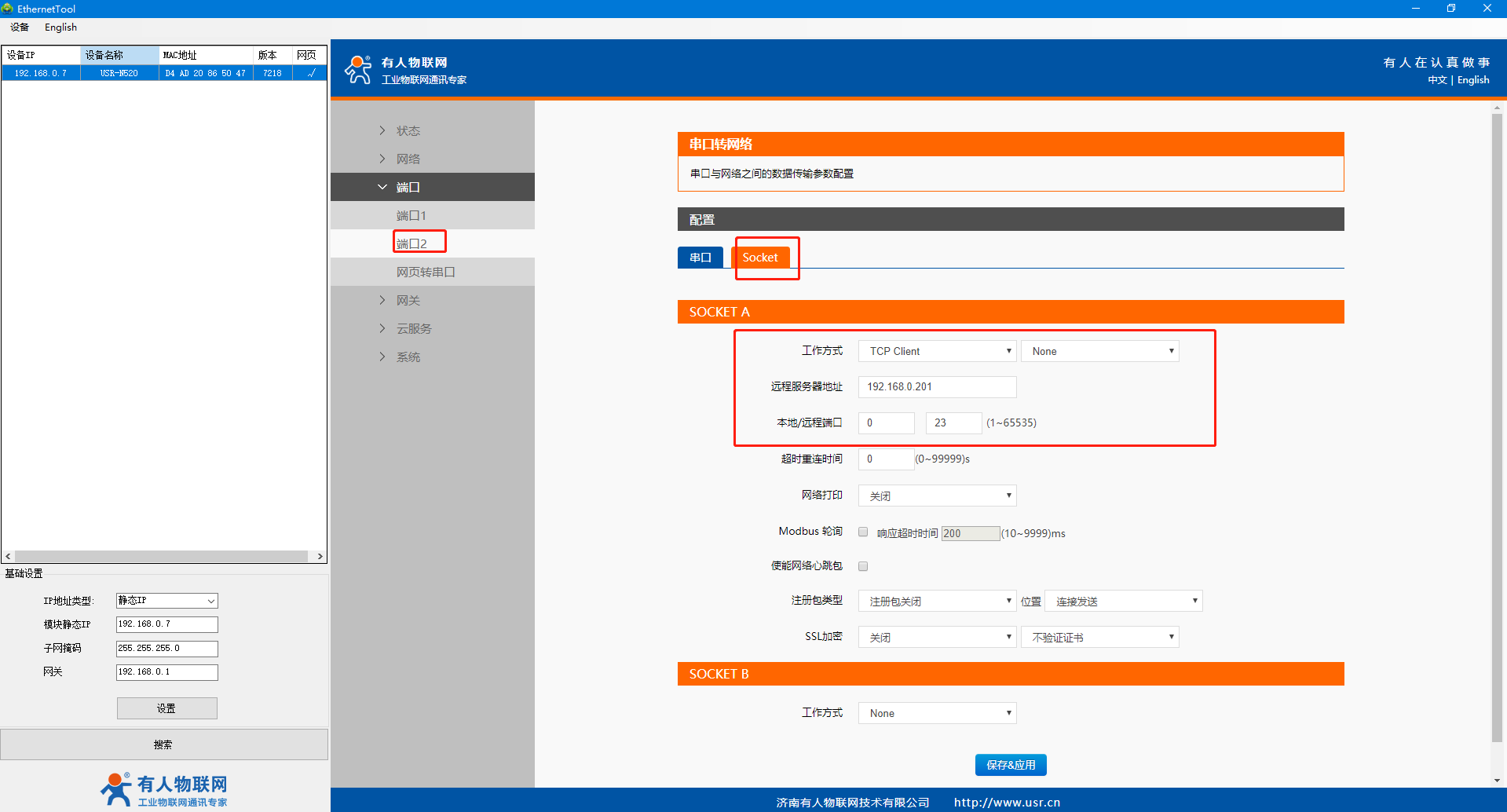

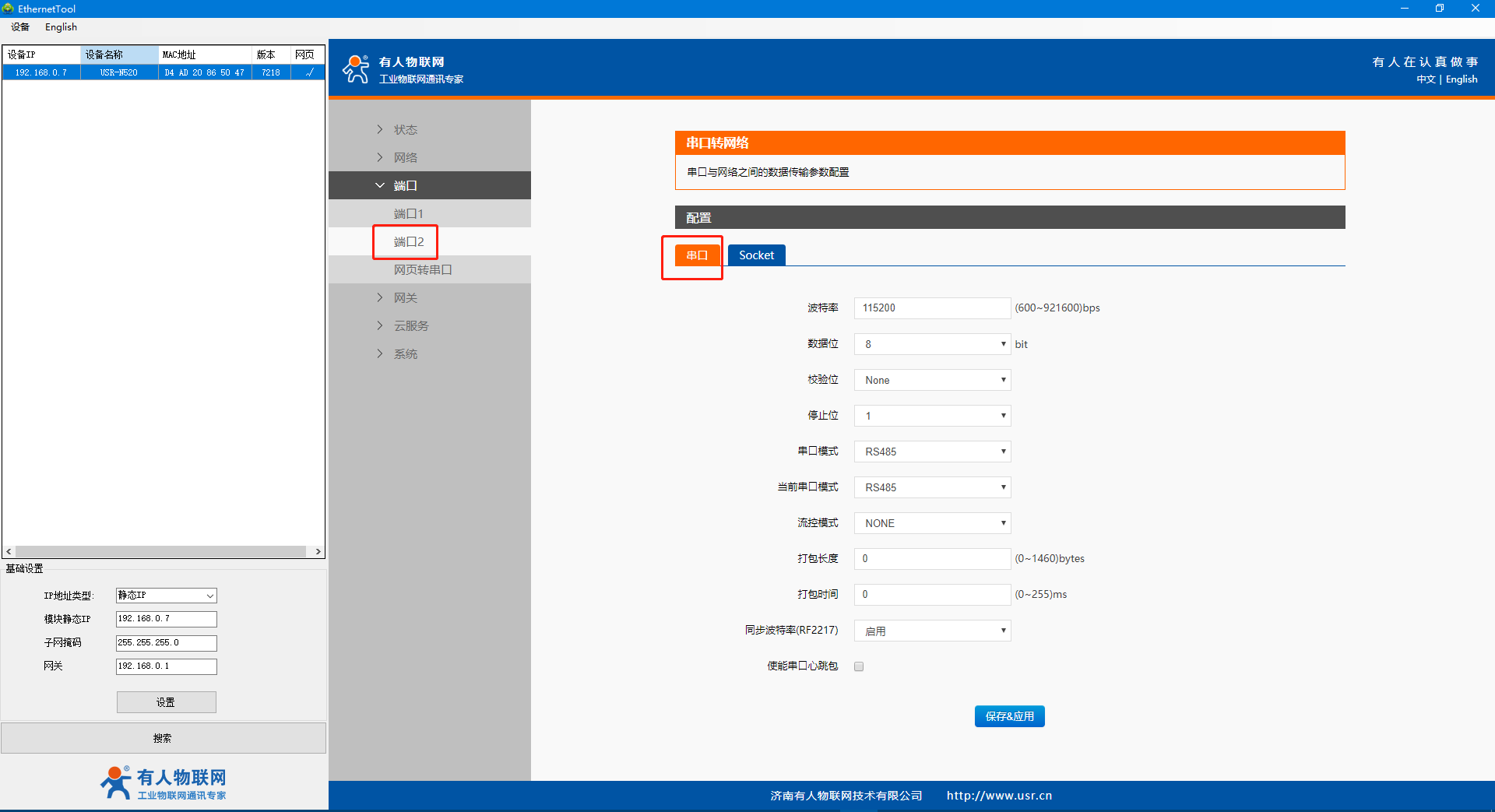

4、端口2設置

串口參數默認，工作方式TCP client，遠程服務器地址192.168.0.201，遠程端口23。

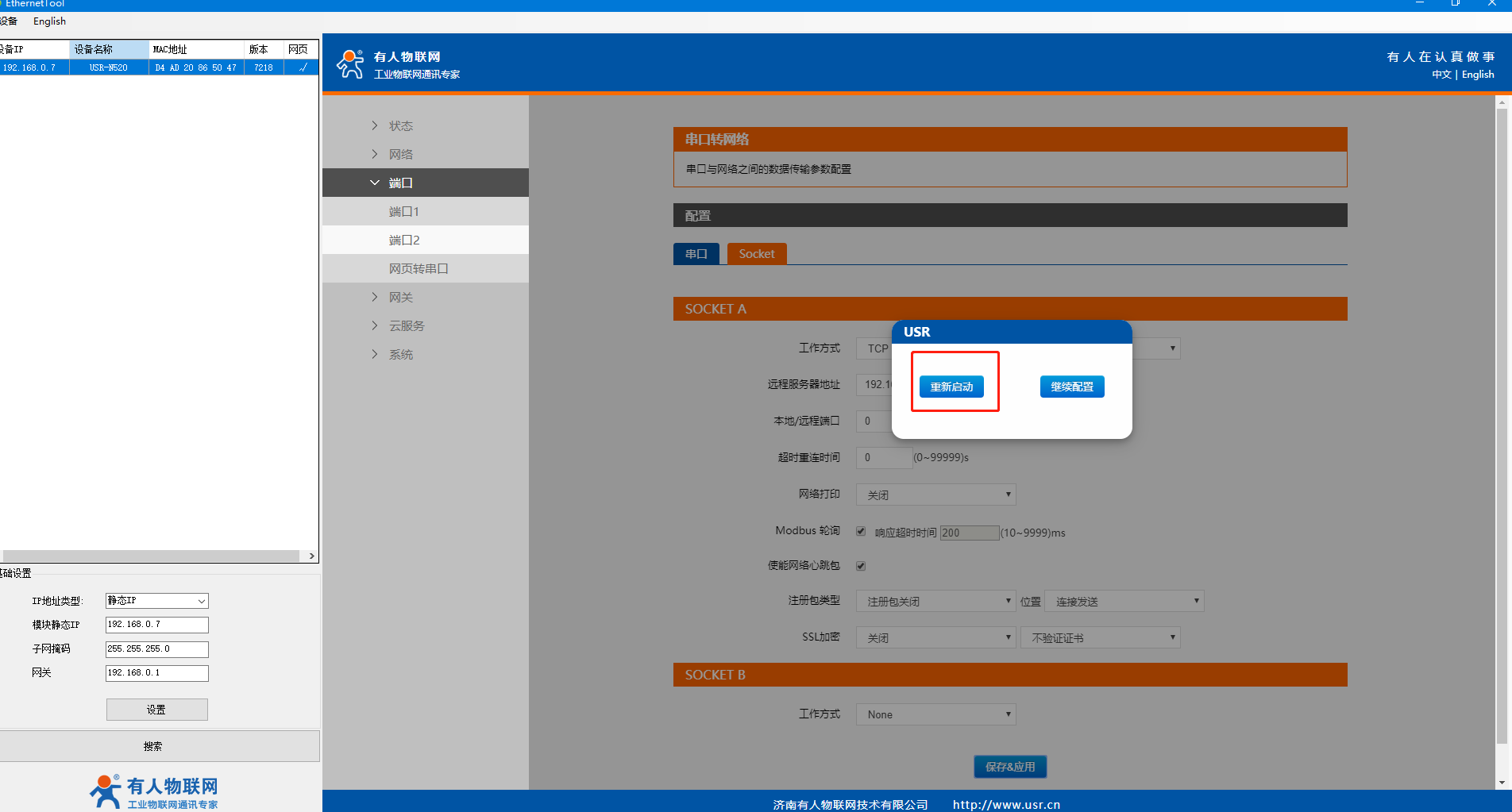

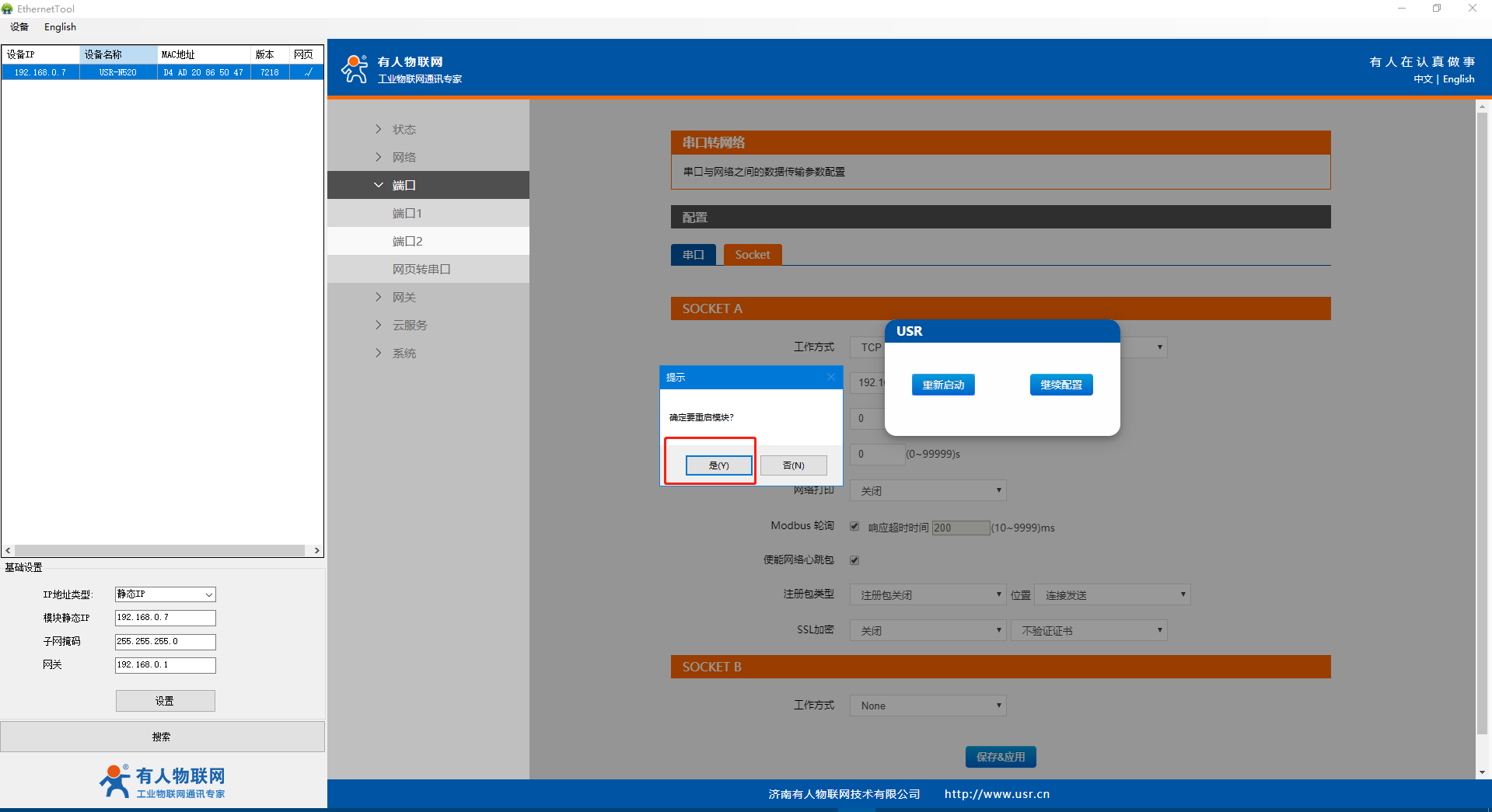

5、點擊重新啟動

四、新建虛擬串口

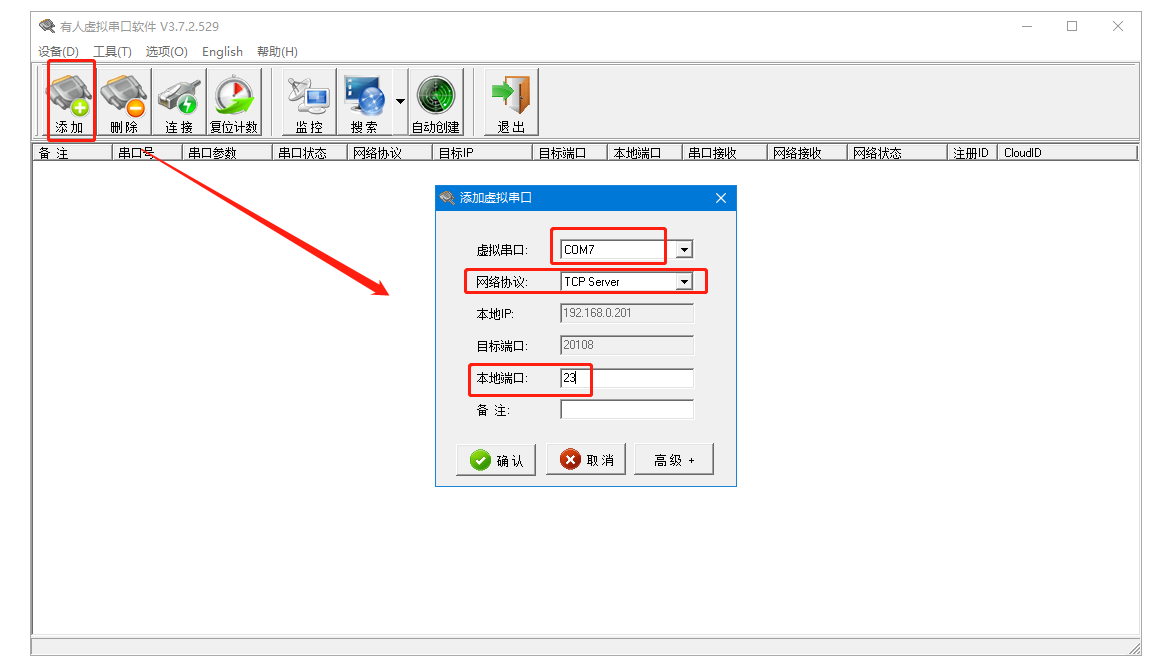

1、新建一個虛擬串口

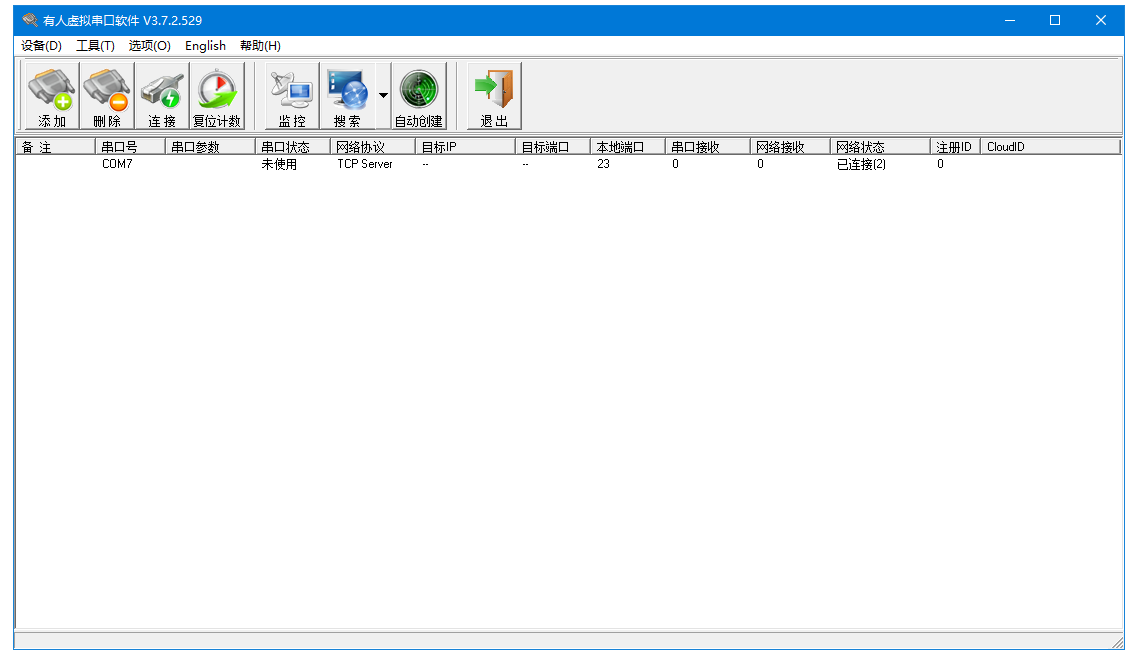

新建一個虛擬串口COM7，網絡協議TCP server，本地端口23。

2、打開3個串口助手

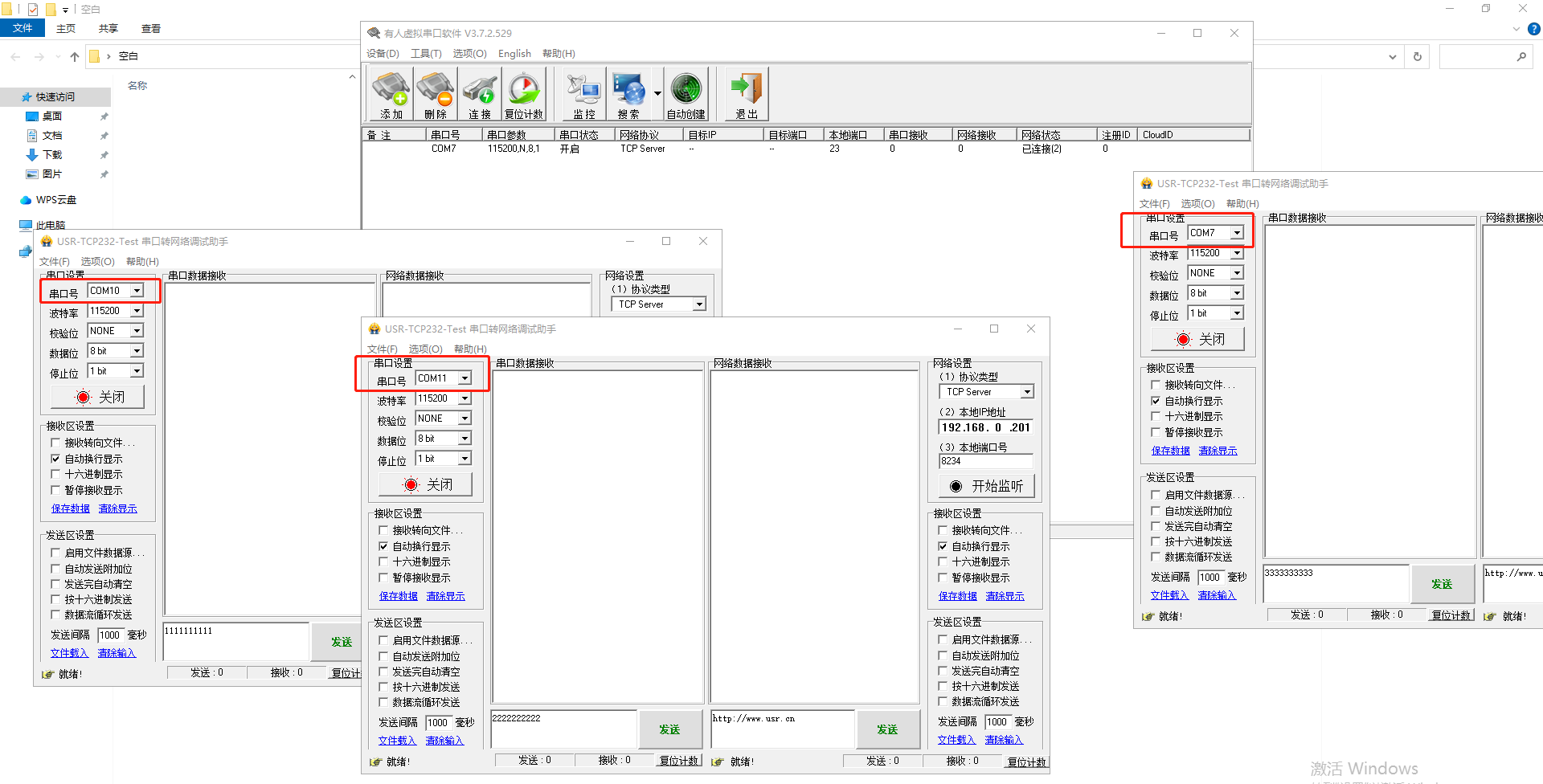

打開3個串口助手，分別對應2條USB-RS485串口線的COM口COM10、COM11，串口參數和N520串口參數一致，打開一個虛擬串口COM7。

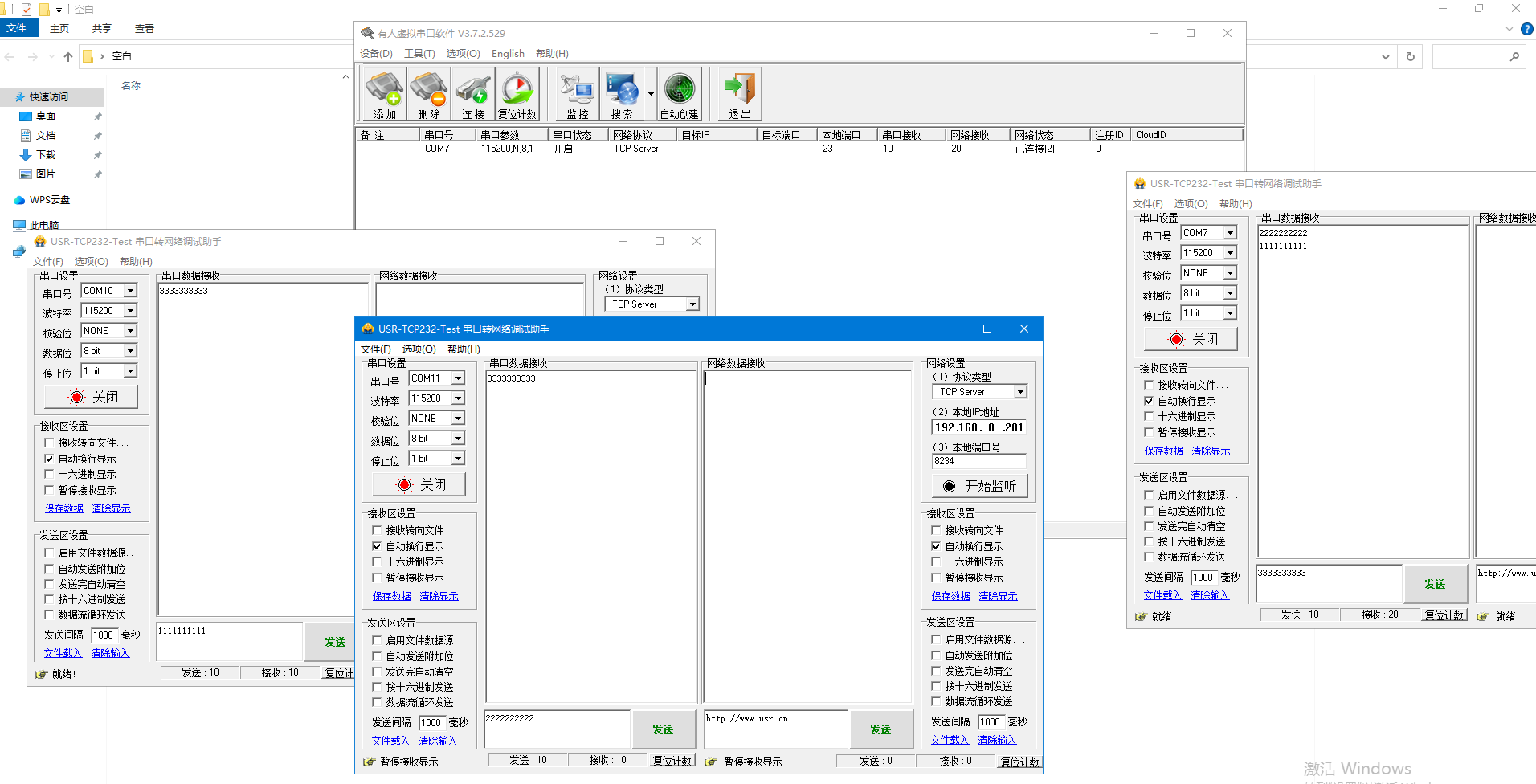

3、通訊測試

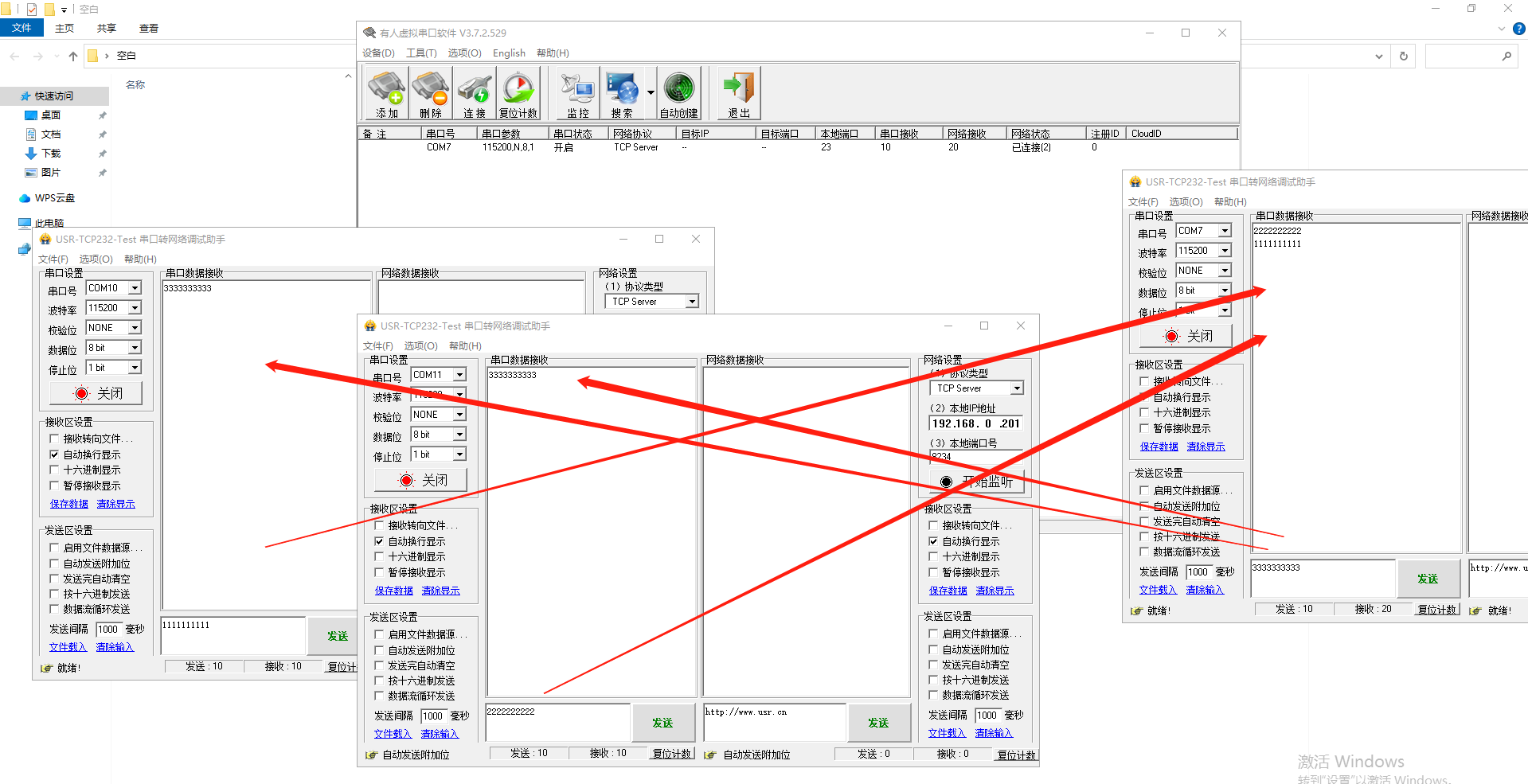

2個實際串口可以向虛擬串口發送數據，虛擬串口可以向2個實際串口發送數據。

編寫人：金志方 編寫日期：2024-07-17

審核人：金志方 審核日期：2024-07-17

訂正版本：V1.0 訂正內容：初稿
