USR-LG206-L定點模式重傳示例

一、資料下載

USR-LG206-L_點對點協議數傳終端說明書：http://imbacareer.com.cn/Download/1250.html

USR-LG206-L AT指令集：http://imbacareer.com.cn/Download/1344.html

USR-TCP232-TEST串口助手：http://imbacareer.com.cn/Download/27.html

USR-LG206-L 設置軟件：http://imbacareer.com.cn/Download/1345.html

二、硬件連接

1、需要準備的物品：

USR-LG206-L 2臺

USR-RS232 串口線 2條

12V電源適配器 2個

筆記本電腦 1臺

2、硬件連接：

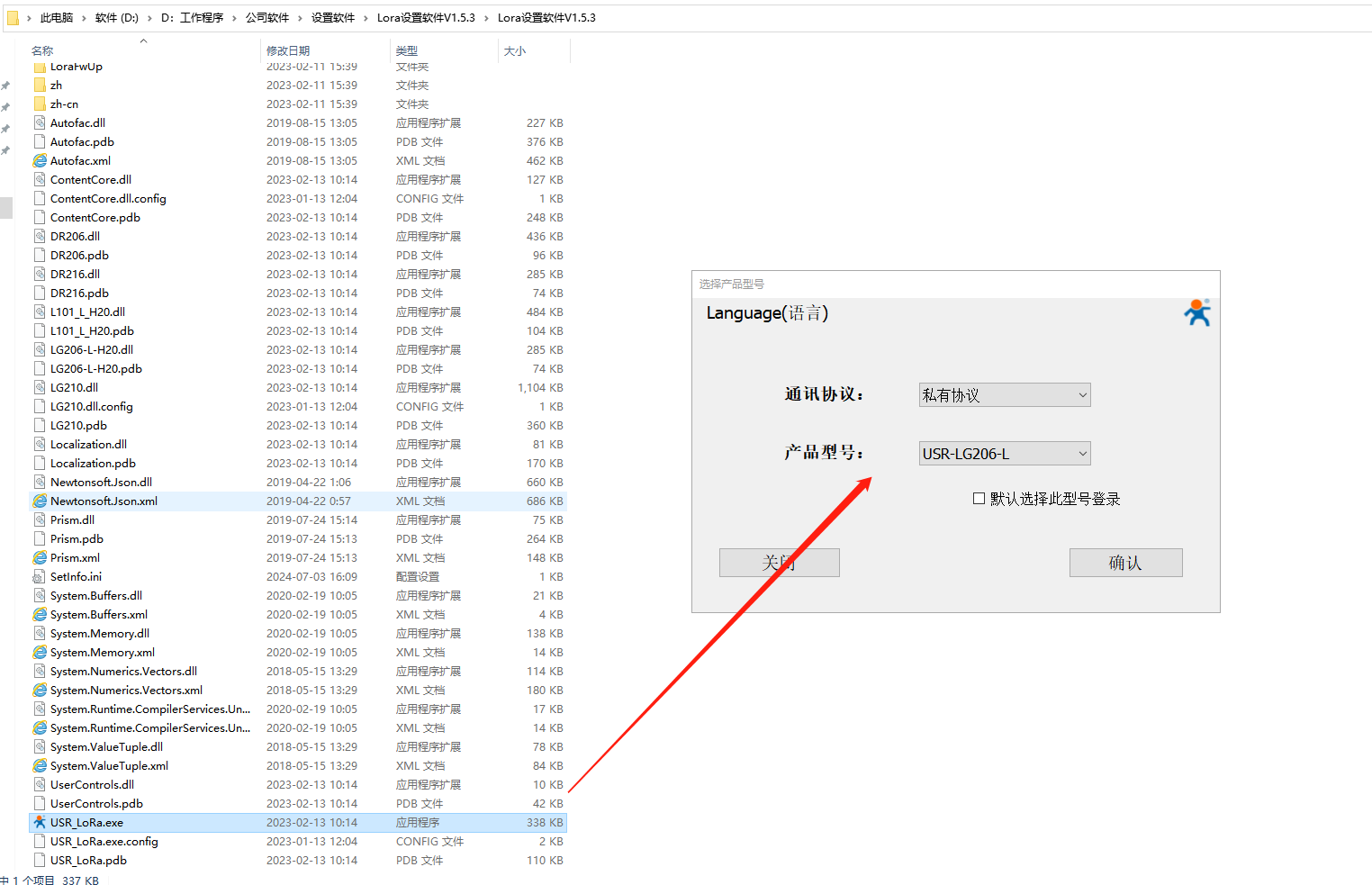

電腦打開LORA設置軟件。

2個USR-LG206-L的 232串口接USB-RS232串口線接電腦，然后接12V電源適配上電，配置參數。

三、準備工作

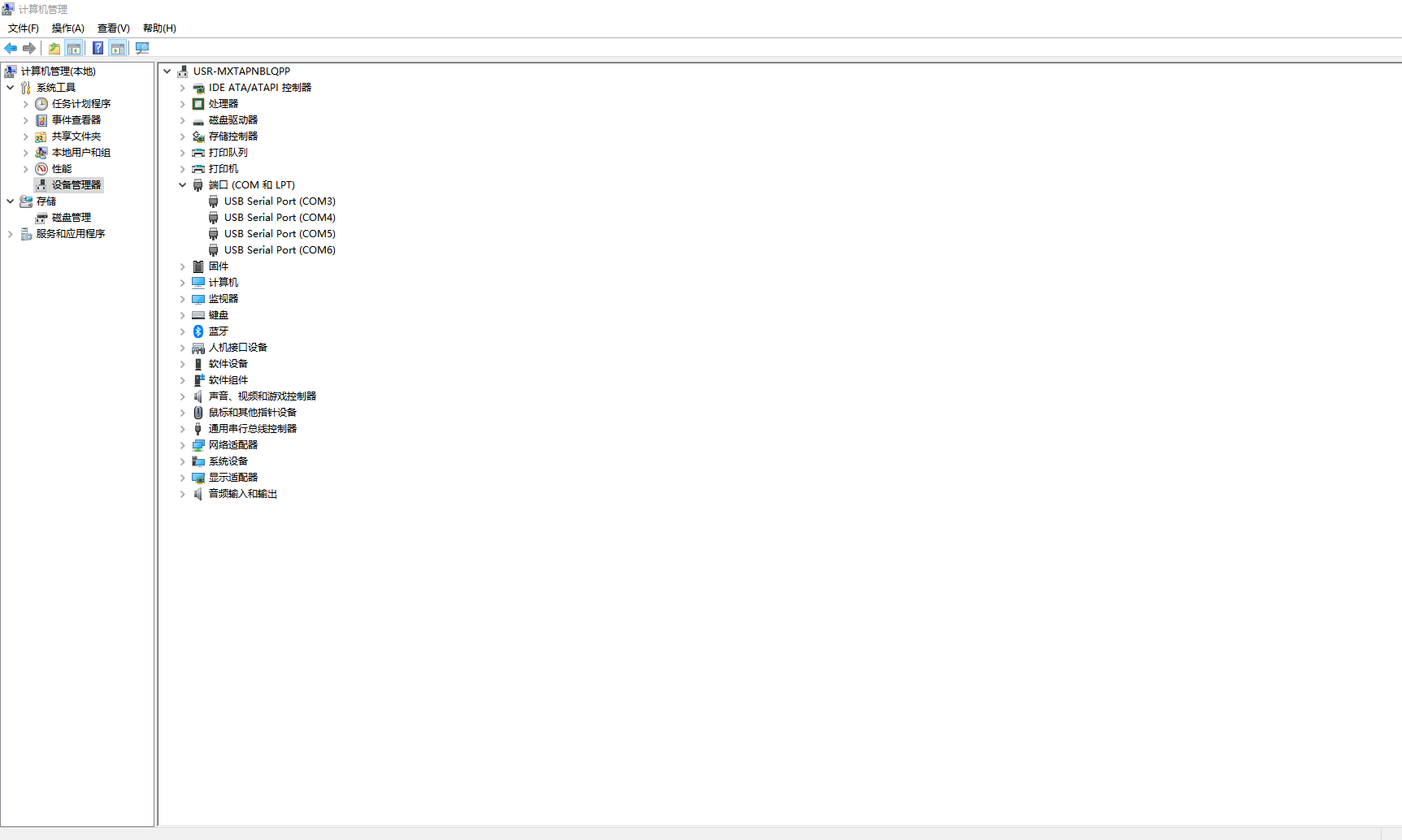

電腦鼠標點擊計算器管理，右擊，點開設備管理器，點擊端口，查看接2個USR-LG206-L的USB-RS232串口線COM口號。

四、第1個USR-LG206-L參數設置

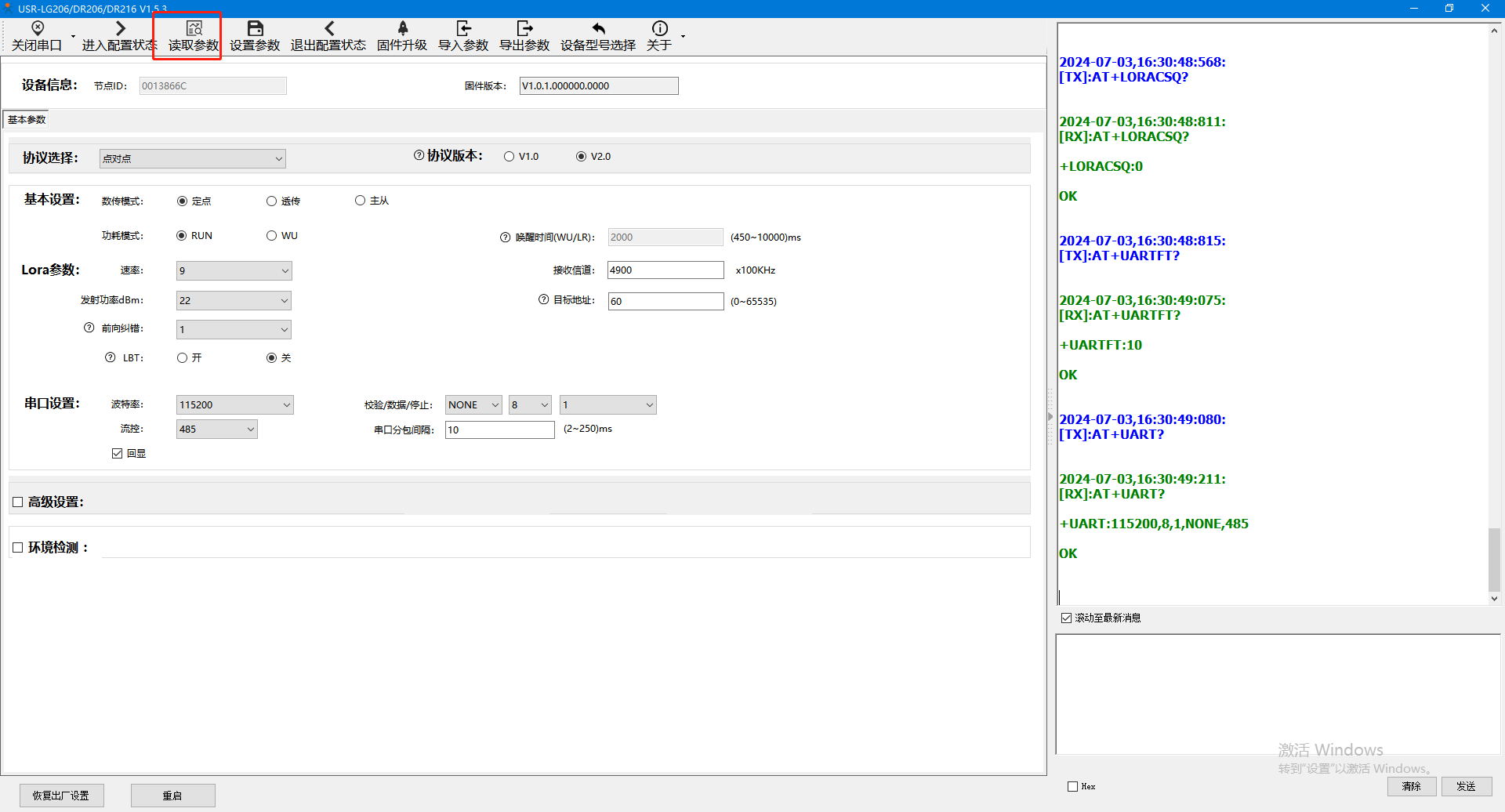

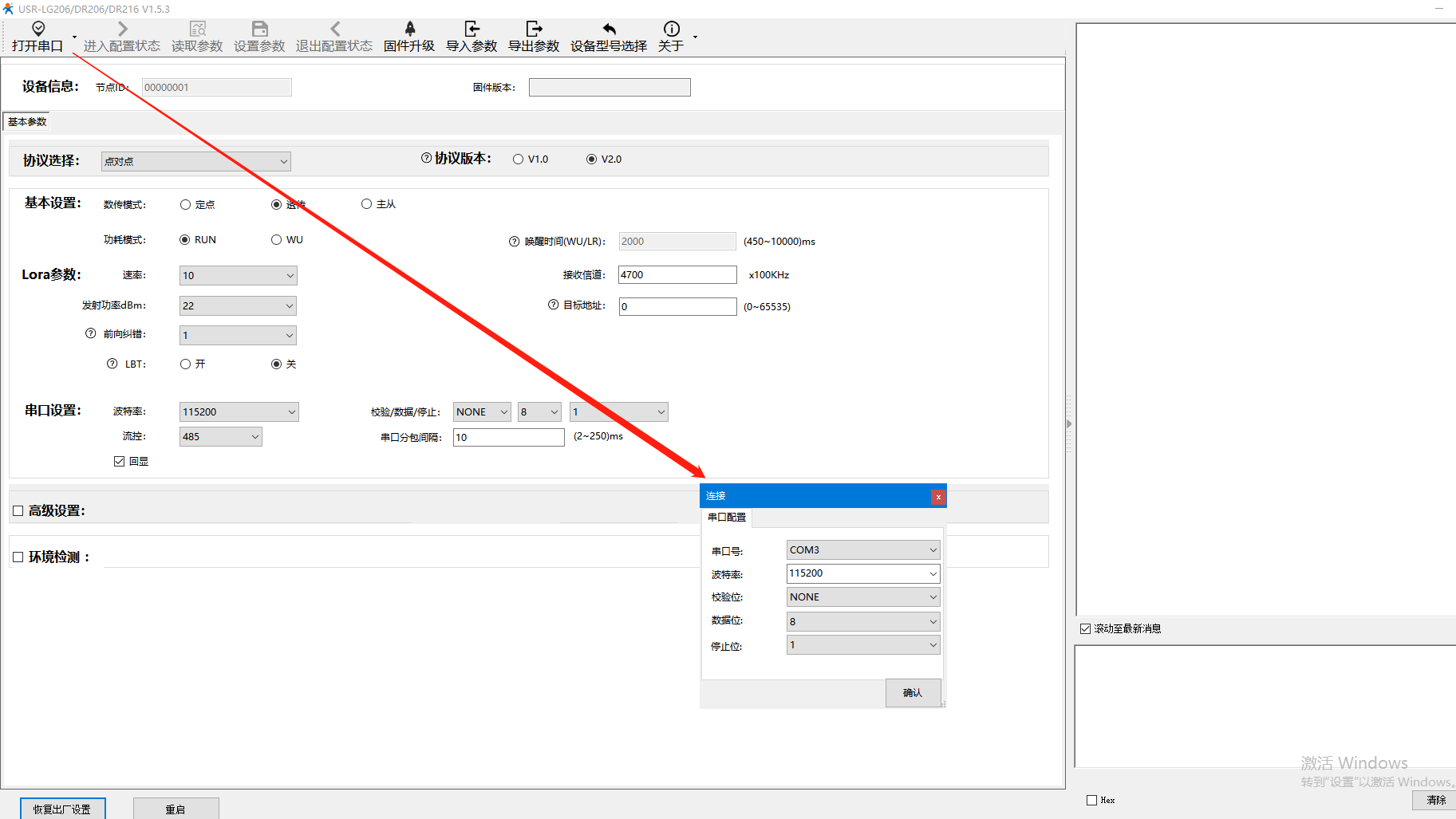

1、電腦打開第1個USR-LG206-L的設置軟件，打開串口COM3，點擊進入配置狀態，點擊讀取參數

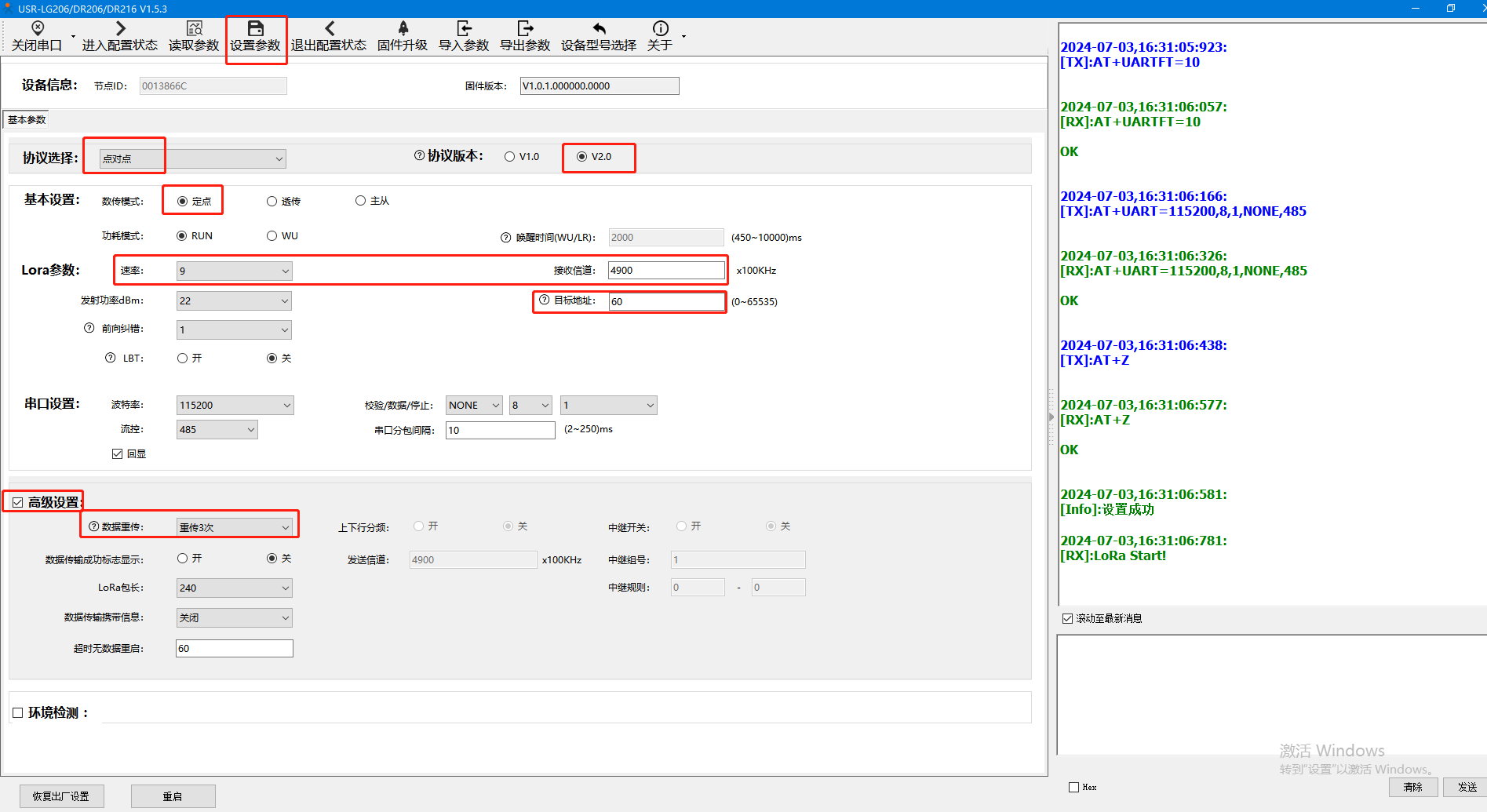

2、配置參數，點擊設置參數

基本參數設置如下：

協議選擇：點對點

協議版本：V2.0

基本設置：數傳模式選擇定點

LoRa參數：

速率9 ，接收信道：4900x100KHz

目標地址50

串口設置：波特率115200、校驗位NONE、數據位8、校驗位1。

點開高級設置，數據重傳選擇重傳1次。

其他參數可以保持默認。

五、第2個USR-LG206-L參數設置

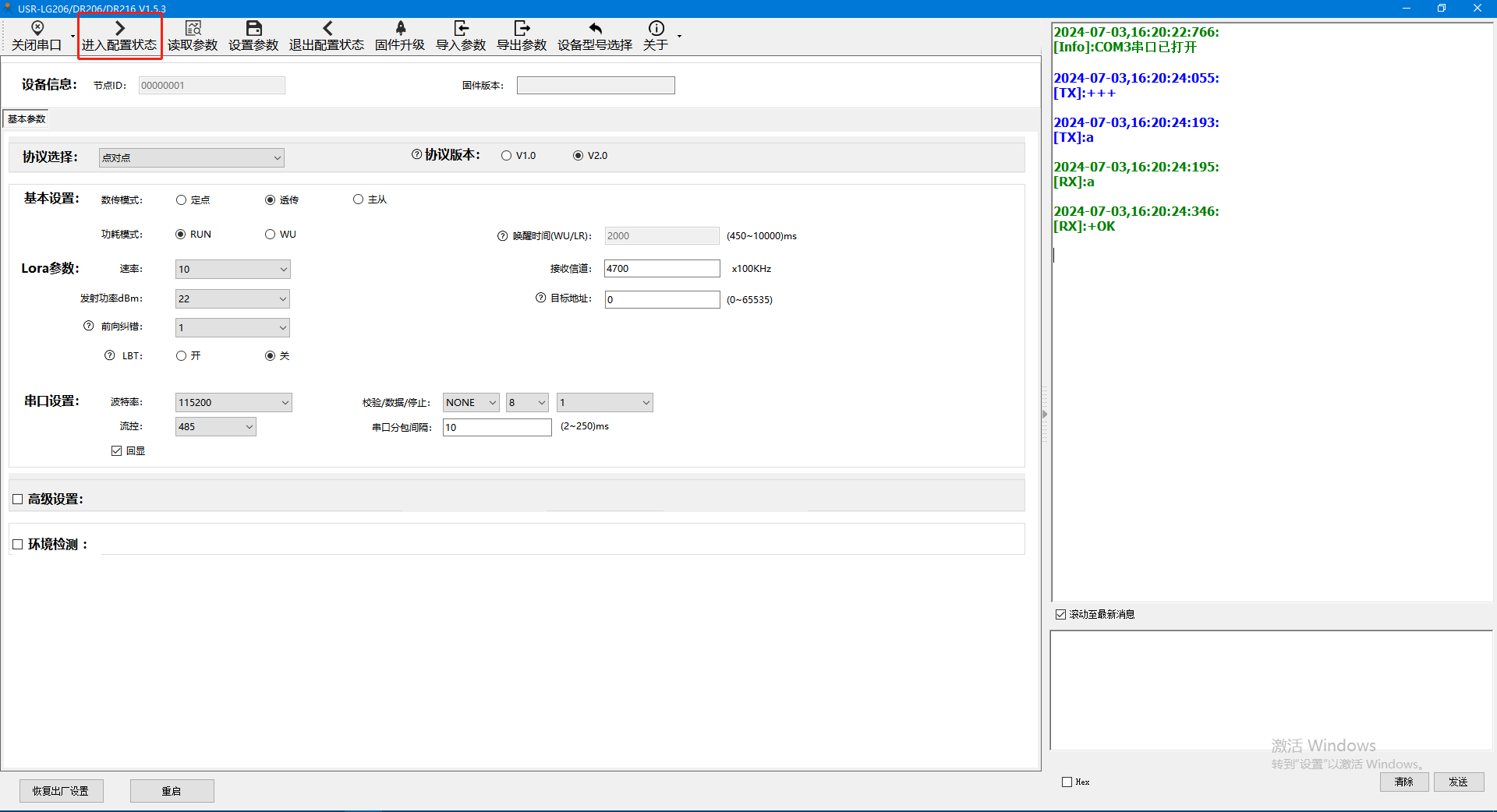

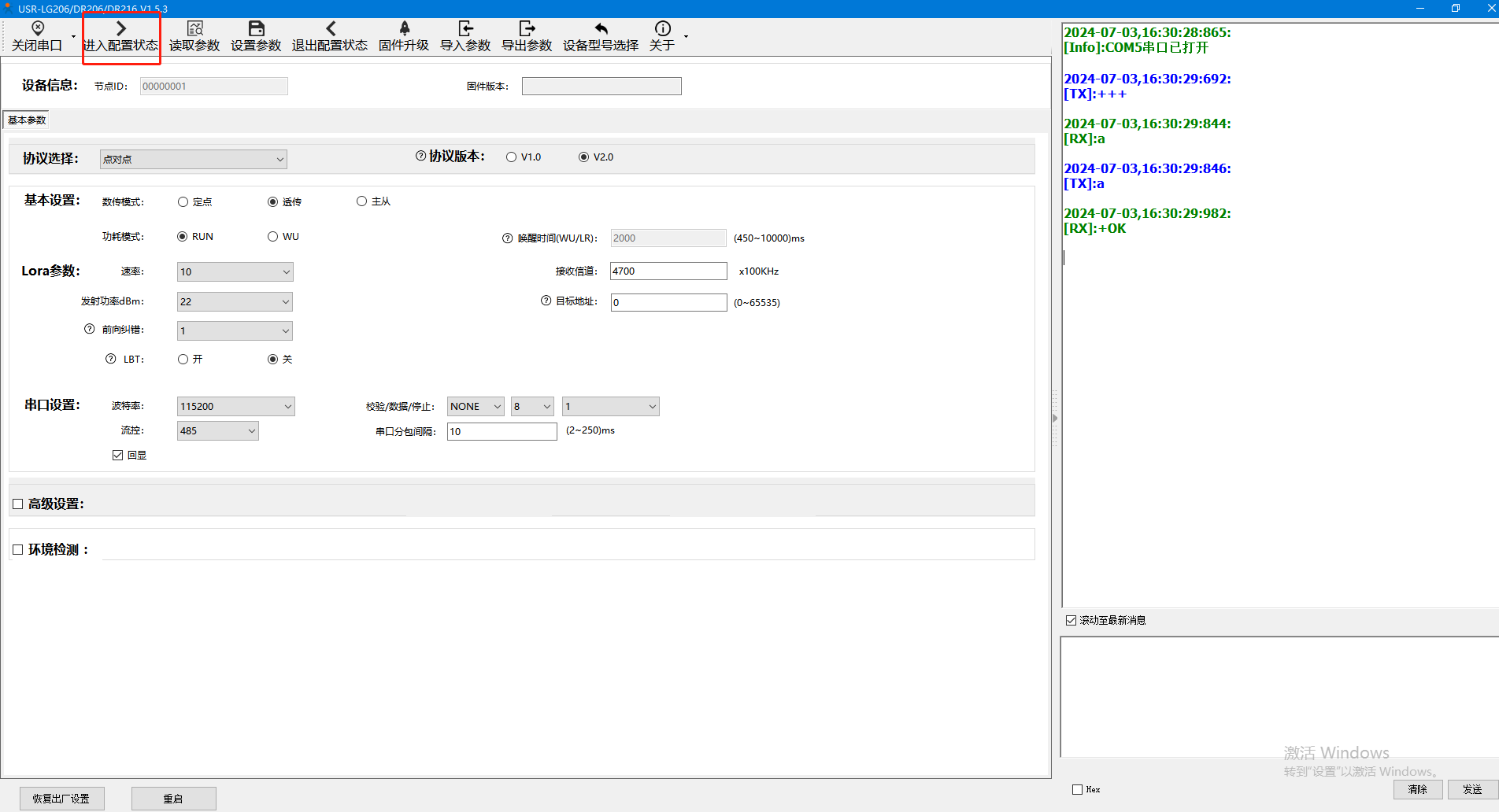

1、電腦打開第2個USR-LG206-L的設置軟件，打開串口COM5，點擊進入配置狀態，點擊讀取參數

2、配置參數，點擊設置參數

基本參數設置如下：

協議選擇：點對點

協議版本：V2.0

基本設置：數傳模式選擇定點

LoRa參數：

速率9 ，接收信道：4900x100KHz

目標地址60

串口設置：波特率115200、校驗位NONE、數據位8、校驗位1。

點開高級設置，數據重傳選擇重傳3次（用于對比第1個LG206重傳1次的效果）

其他參數可以保持默認。

六、通訊測試：

備注：第1個USR-LG206-L的串口線COM口是COM3。第2個USR-LG206-L的串口線COM口是COM5。

1、打開串口助手

電腦下載USR-TCP232-TEST串口軟件，打開2個串口軟件。

第一個串口軟件，打開第1個USR-LG206-L接的USB-RS232串口線的COM口：COM3，串口參數對應USR-LG206-L的串口參數，勾選按十六進制發送，勾選按十六進制顯示。

第二個串口軟件，打開第2個USR-LG206-L接的USB-RS232串口線的COM口：COM5，串口參數對應USR-LG206-L的串口參數，勾選按十六進制發送，勾選按十六進制顯示。

2、定點模式重傳測試

備注：定點傳輸協議在透明傳輸?shù)幕A(chǔ)上將發送數據的前2字節作為接收端模組目標地址（高位在前）第3、4字節作為接收端模組信道， 數據格式為：接收端目標地址（16進制）+接收端信道（16進制）+Data；發送時模塊改變目標地址和信道，發送完成后恢復原有設置。 定點傳輸協議優勢在于數據發送時可以靈活的改變目標地址和信道從而實現靈活的改變目標模塊。

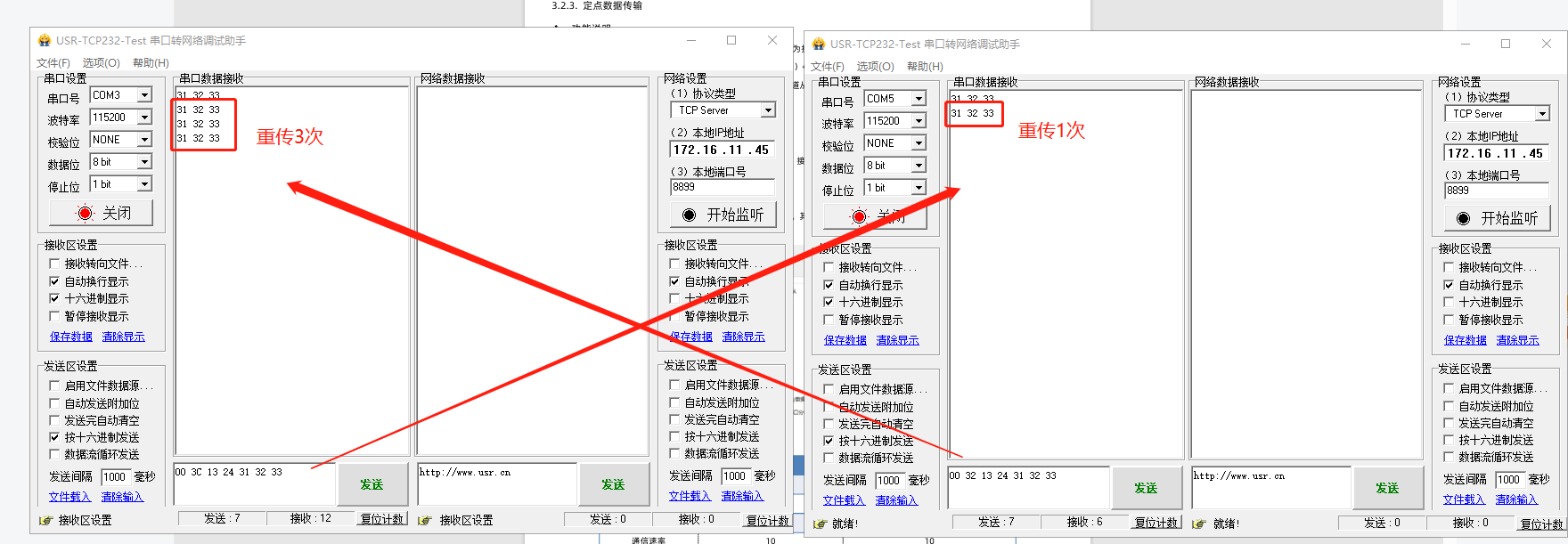

測試2個USR-LG206-L串口之間相互發送數據。

第1個USR-LG206-L串口發送一條00 3C 13 24 31 32 33，第2個USR-LG206-L串口接收一條00 3C 13 24 31 32 33，接著再接收一條重傳數據00 3C 13 24 31 32 33。

第2個USR-LG206-L串口發送一條00 32 13 24 31 32 33，第1個USR-LG206-L串口接收一條00 32 13 24 31 32 33，接著再接收三條重傳數據00 32 13 24 31 32 33。

3、數據說明

00 3C 13 24 31 32 33其中00 3C對應十進制的目標地址60，13 24對應十進制的信道4900

00 32 13 24 31 32 33其中00 32對應十進制的目標地址50，13 24對應十進制的信道4900

編寫人：金志方 編寫日期：2024-07-04

審核人：金志方 審核日期：2024-07-04

訂正版本：V1.0 訂正內容：初稿
