USR-DR206-L和USR-LG210-L網口通訊廣播透傳示例

一、資料下載：

USR-DR206-L設置軟件：http://imbacareer.com.cn/Download/1195.html

USR-DR206-L 點對LG210網關協議說明書：http://imbacareer.com.cn/Download/1298.html

USR-DR206-L AT指令集：http://imbacareer.com.cn/Download/1297.html

USR-LG210-L使用說明書：http://imbacareer.com.cn/Download/1173.html

USR-LG210-L 網關AT指令集：http://imbacareer.com.cn/Download/1174.html

USR-LG210-L設置軟件USR-Lora_setup_V1.4.5.zip：http://imbacareer.com.cn/Download/1177.html

USR-TCP232-TEST串口助手：http://imbacareer.com.cn/Download/27.html

二、硬件連接：

1、需要準備的物品：

USR-LG210-L 1臺

USR-DR206-L 1臺

USR-RS232 串口線 1條

USR-RS485串口線1條

12V電源適配器 1個

12V 端子供電的電源適配器 1個

外網路由器 1個

網線1 根

筆記本電腦 1臺

2、硬件連接：

第一步：USR-LG210的232串口接USB-RS232串口線，USB口接電腦USB口，接12V電源適配上電，配置參數。USR-LG210網口用網線接可以上外網的路由器。

第二步：USR-DR206-L 的485串口接USB-RS485串口線，USB口接電腦USB口，接12V端子電源適配上電，配置參數。

三、準備工作：

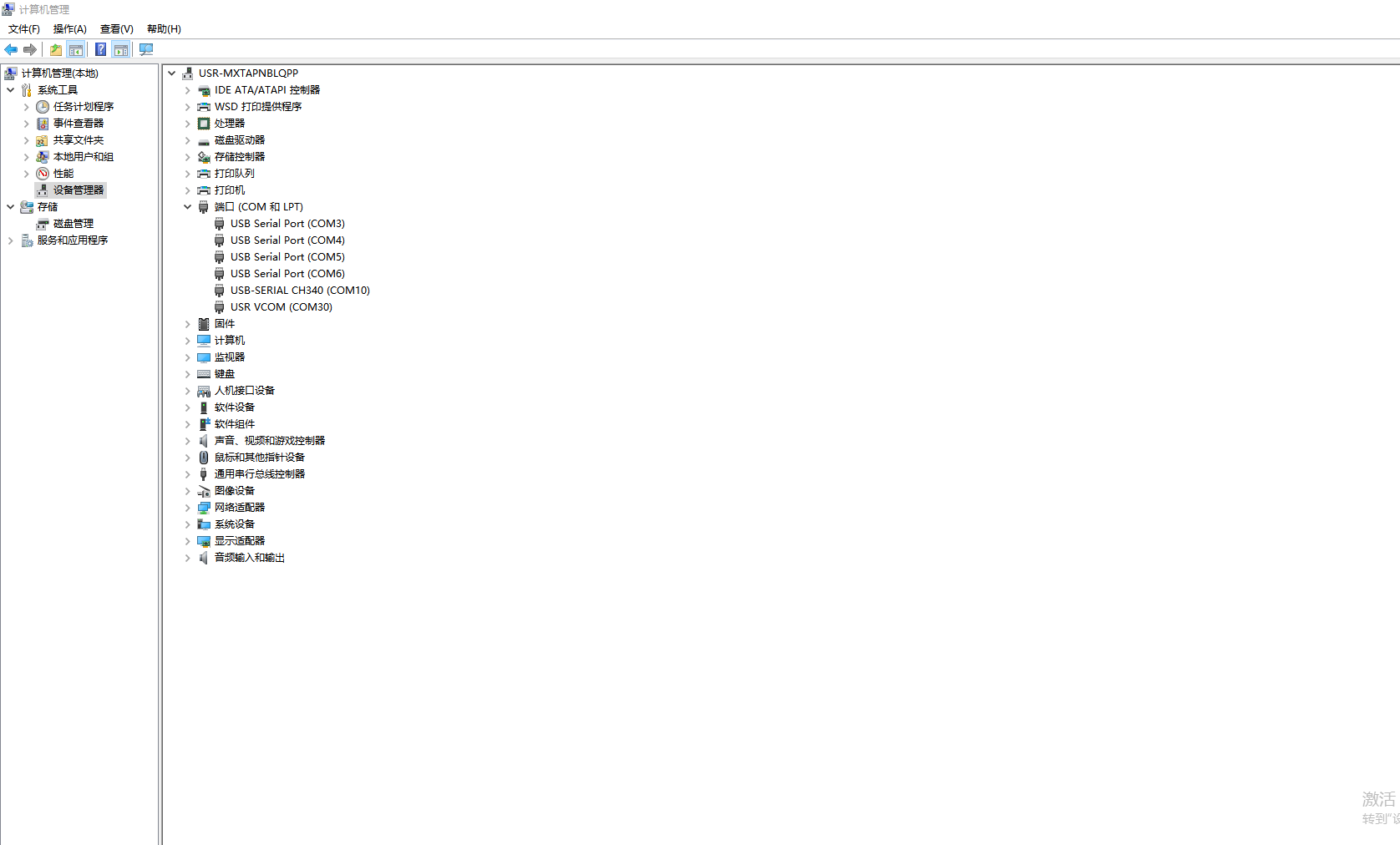

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-LG210的USB-RS232串口線COM口號，COM6。接USR-DR206-L的USB-RS485串口線COM口號，COM10。

四、USR-LG210-L參數設置：

電腦打開USR-LG210-L的設置軟件USR-Lora_setup_V1.4.5.zip

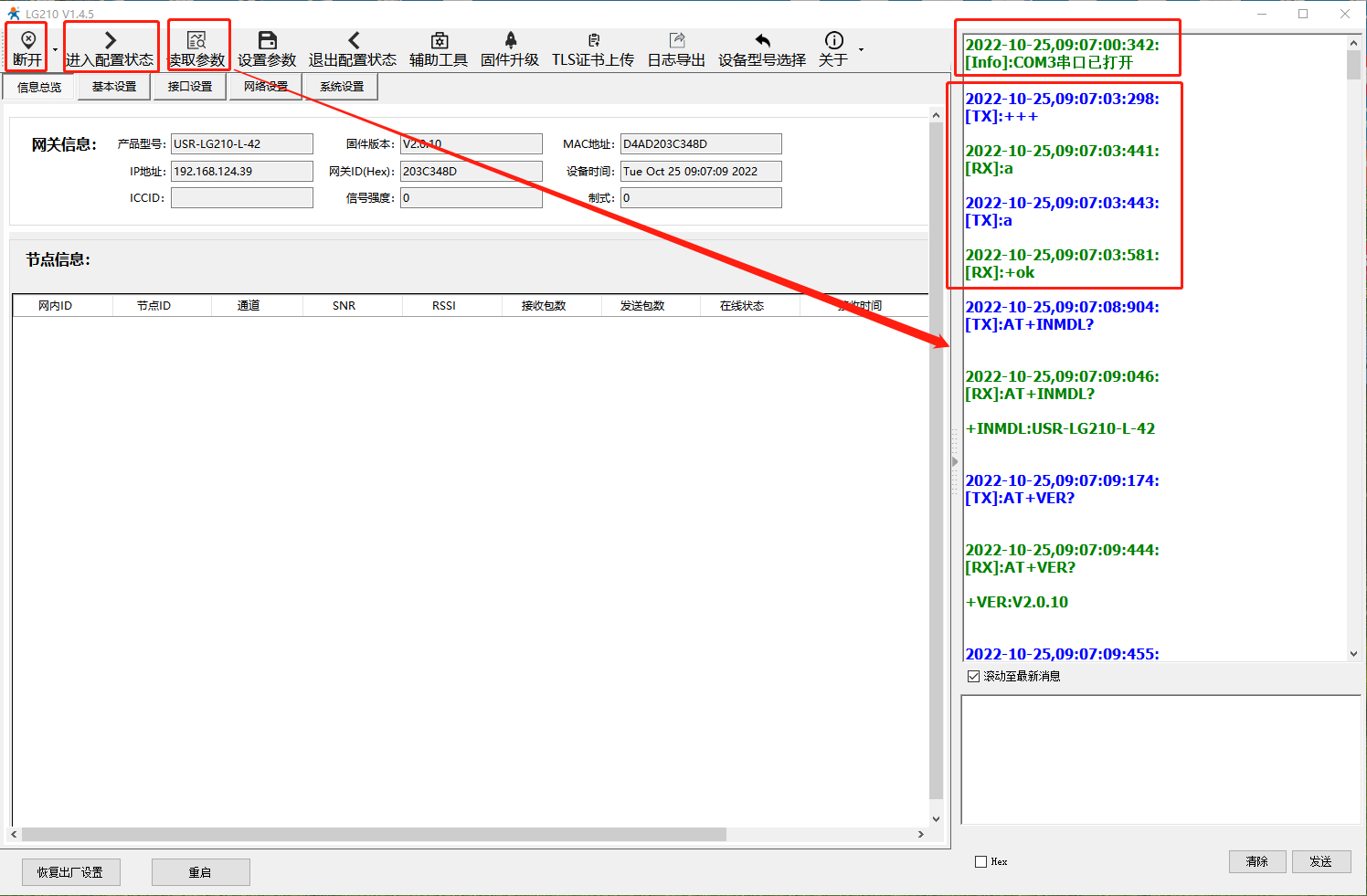

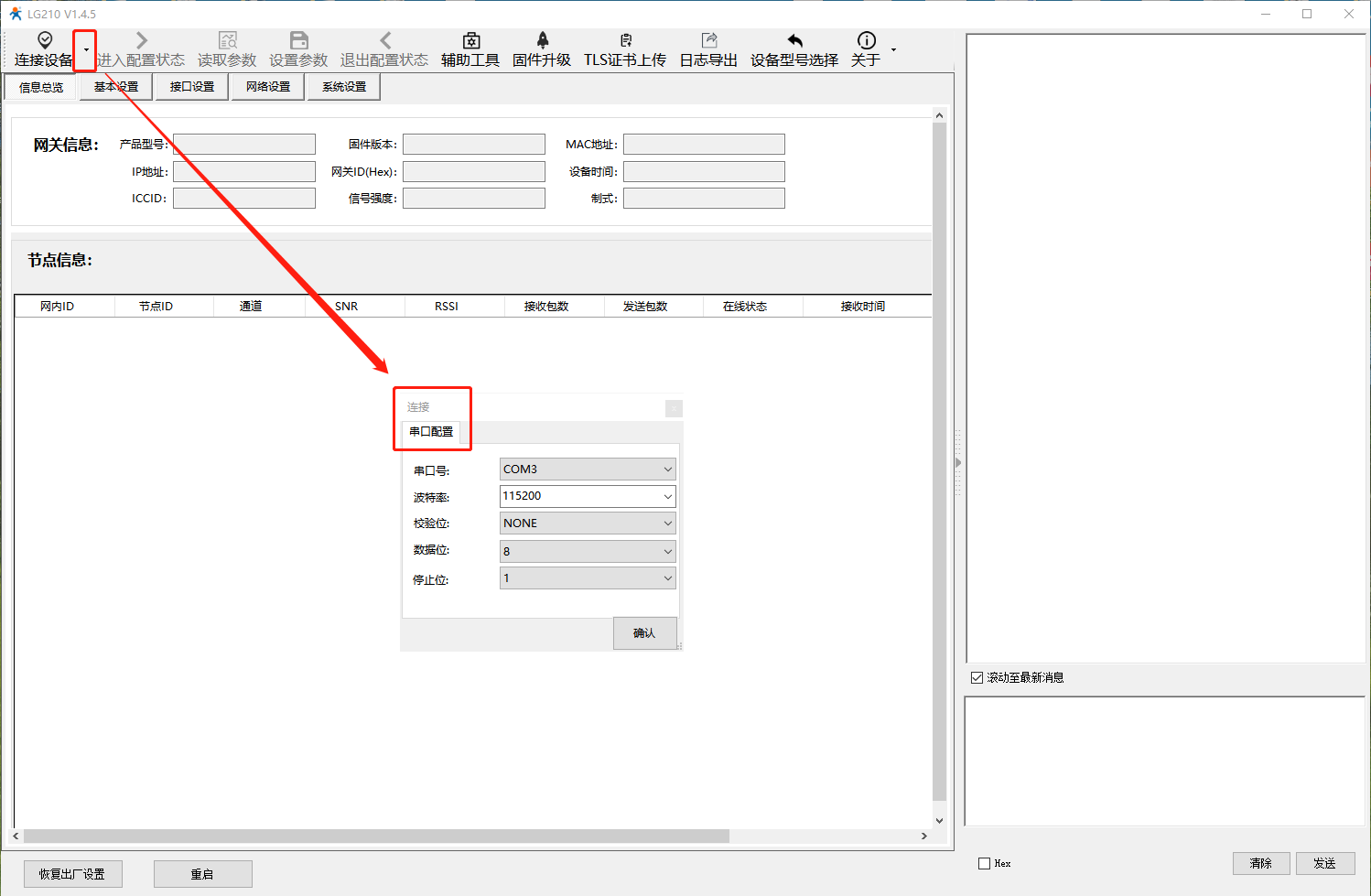

1、打開串口COM3，點擊進入配置狀態，讀取參數。

信息總覽：IP地址網口接路由器，路由器動態分配的IP。

網關ID（Hex）:203C348D

固件版本：V2.0.10

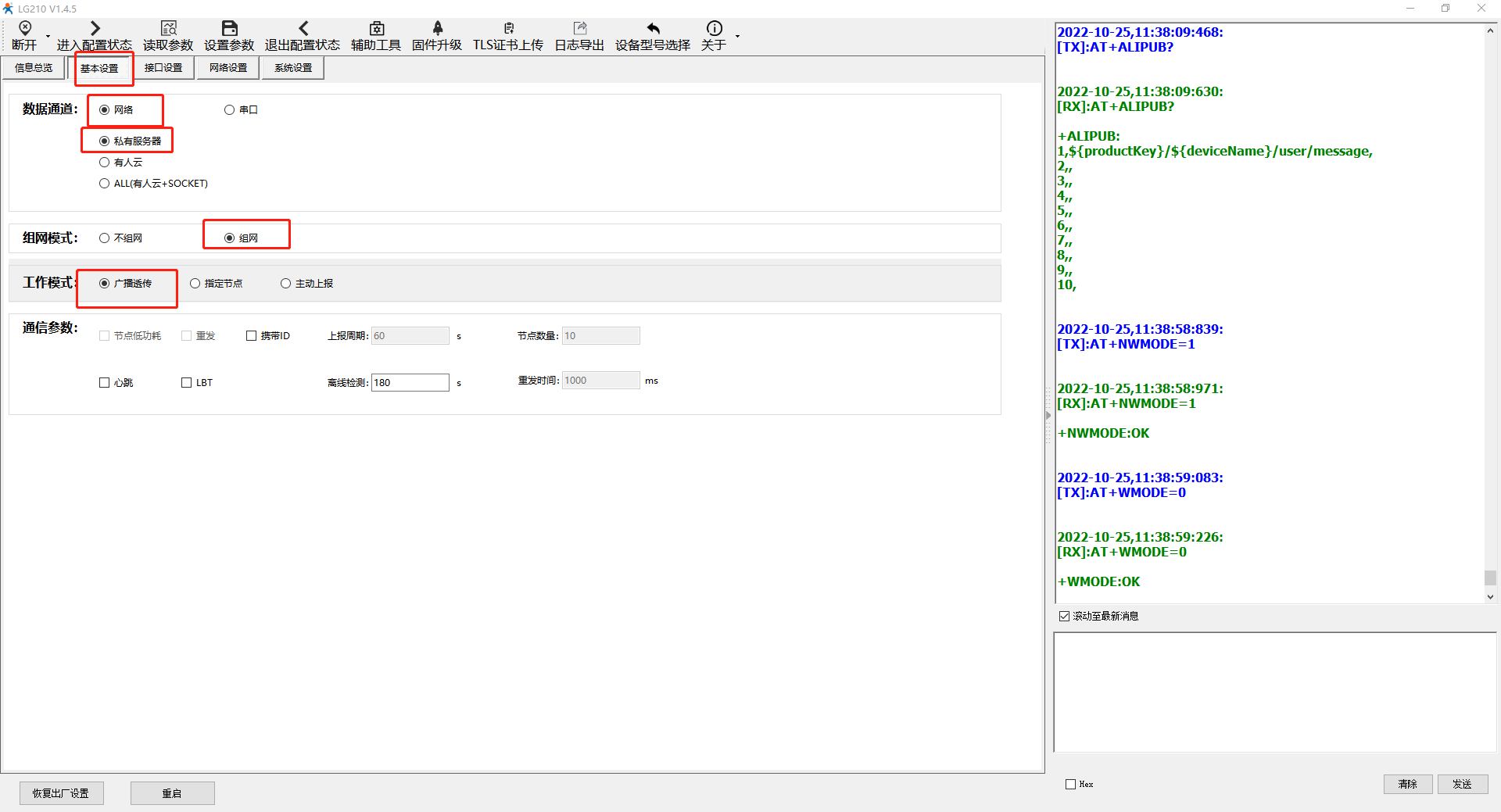

2、基本設置參數配置如下：

數據通道：選擇網絡——私有服務器。

組網模式：選擇組網。

工作模式：選擇廣播透傳。

其他參數保持默認。

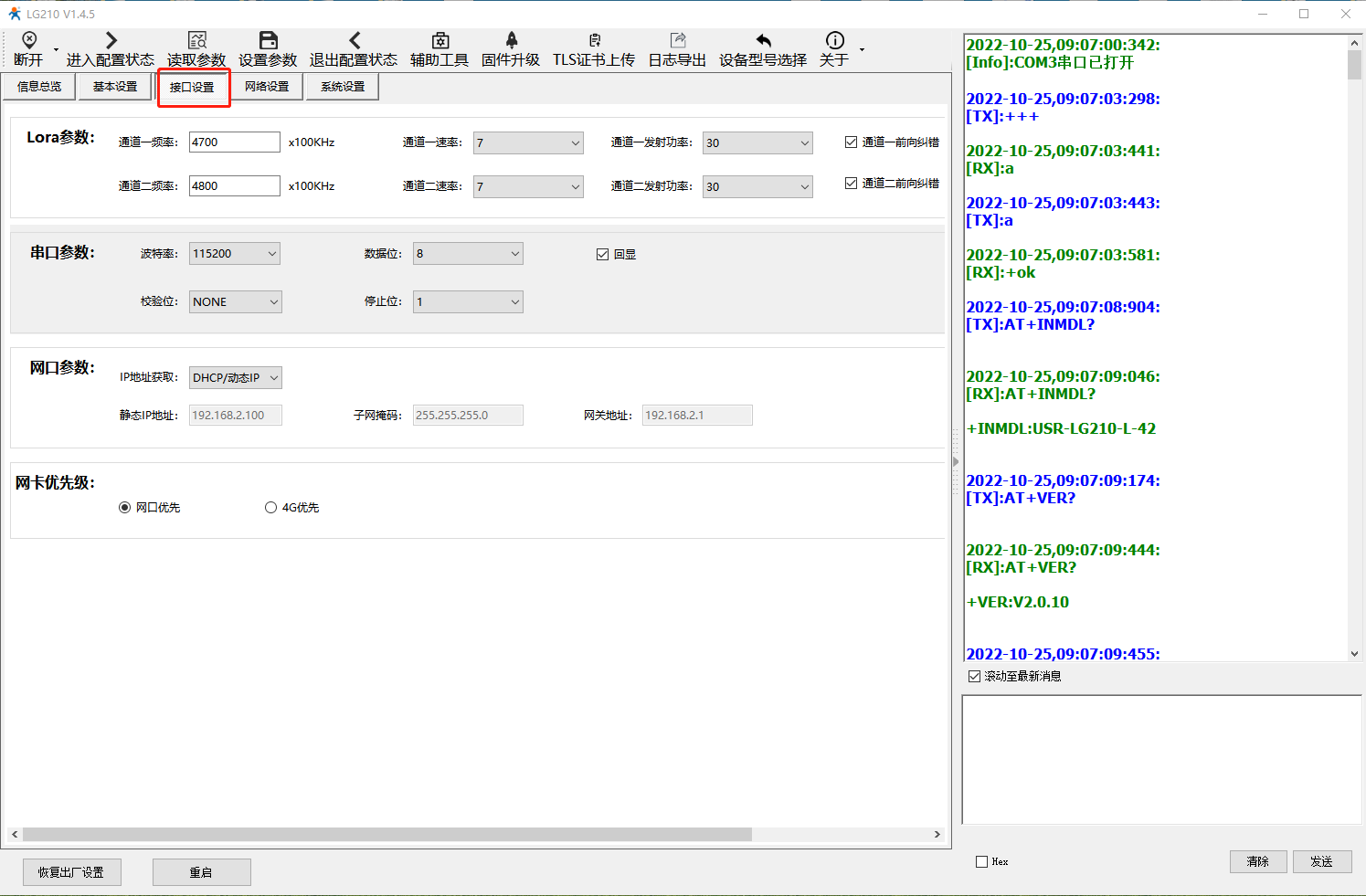

3、接口設置參數配置如下：

Lora參數：

通道一頻率：4700X100KHz，通道一速率：7

通道二頻率：4800X100KHz，通道二速率：7

備注：頻率根據現場環境，配合LORA天線頻段范圍設置，避免頻率干擾。

速率根據現場實際距離，是否有障礙物，去設置合適的速率。速率小，距離遠，穿透能力強。最小速率是4。如果用最小速率，通道一可以用速率4，通道二可以用速率5。

網卡優先級，根據客戶聯網方式，設置網卡優先級。

其他參數默認。

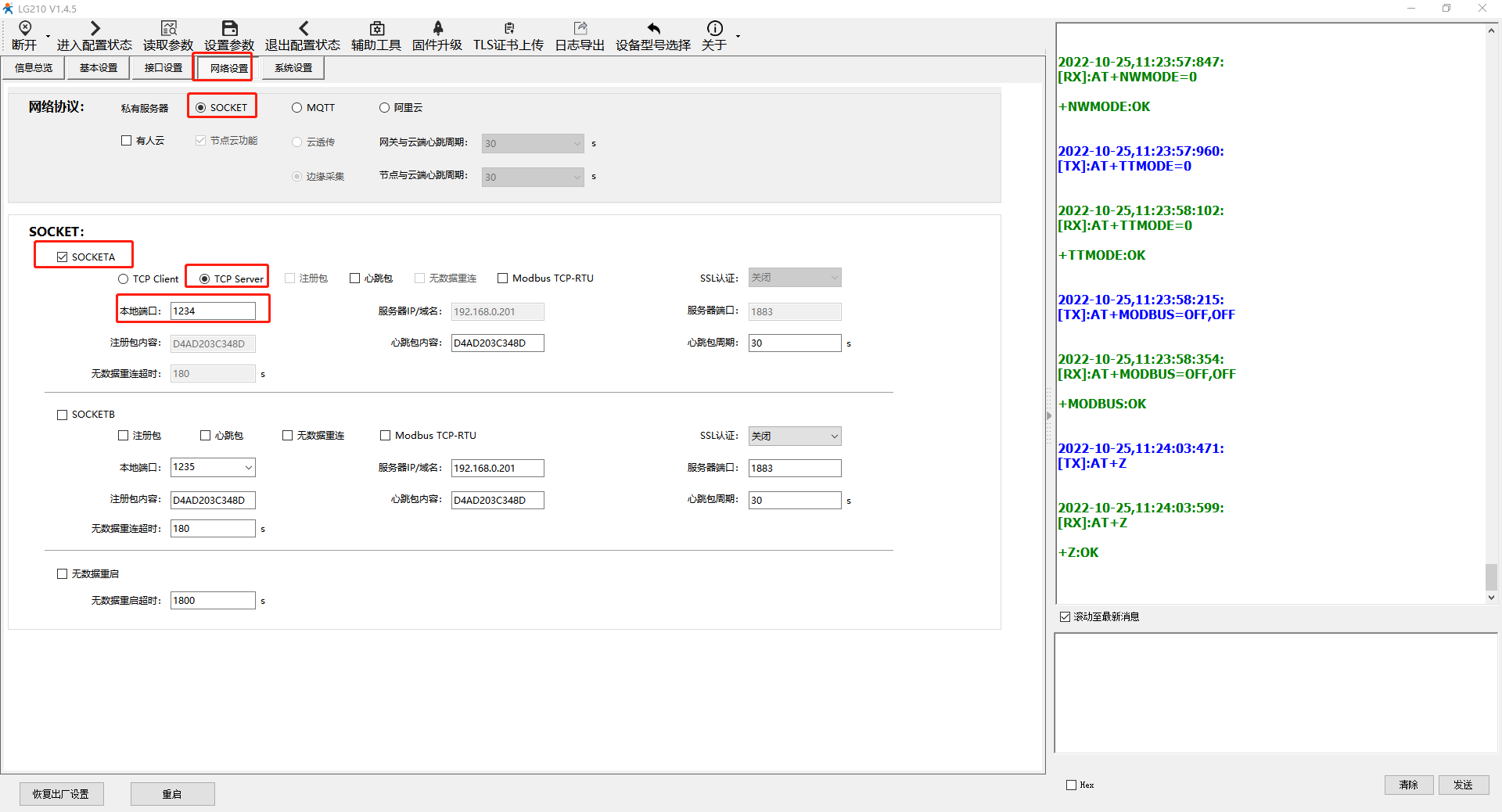

4、網絡設置參數配置如下：

網絡協議：私有服務器選擇SOCKET。

SOCKET：

勾選SOCKETA

選擇TCP server。

本地端口：1234

備注：這里電腦做服務器，電腦和USR-LG210-L連接同一個路由器獲取的IP

其他參數根據實際應用修改或者保持默認。

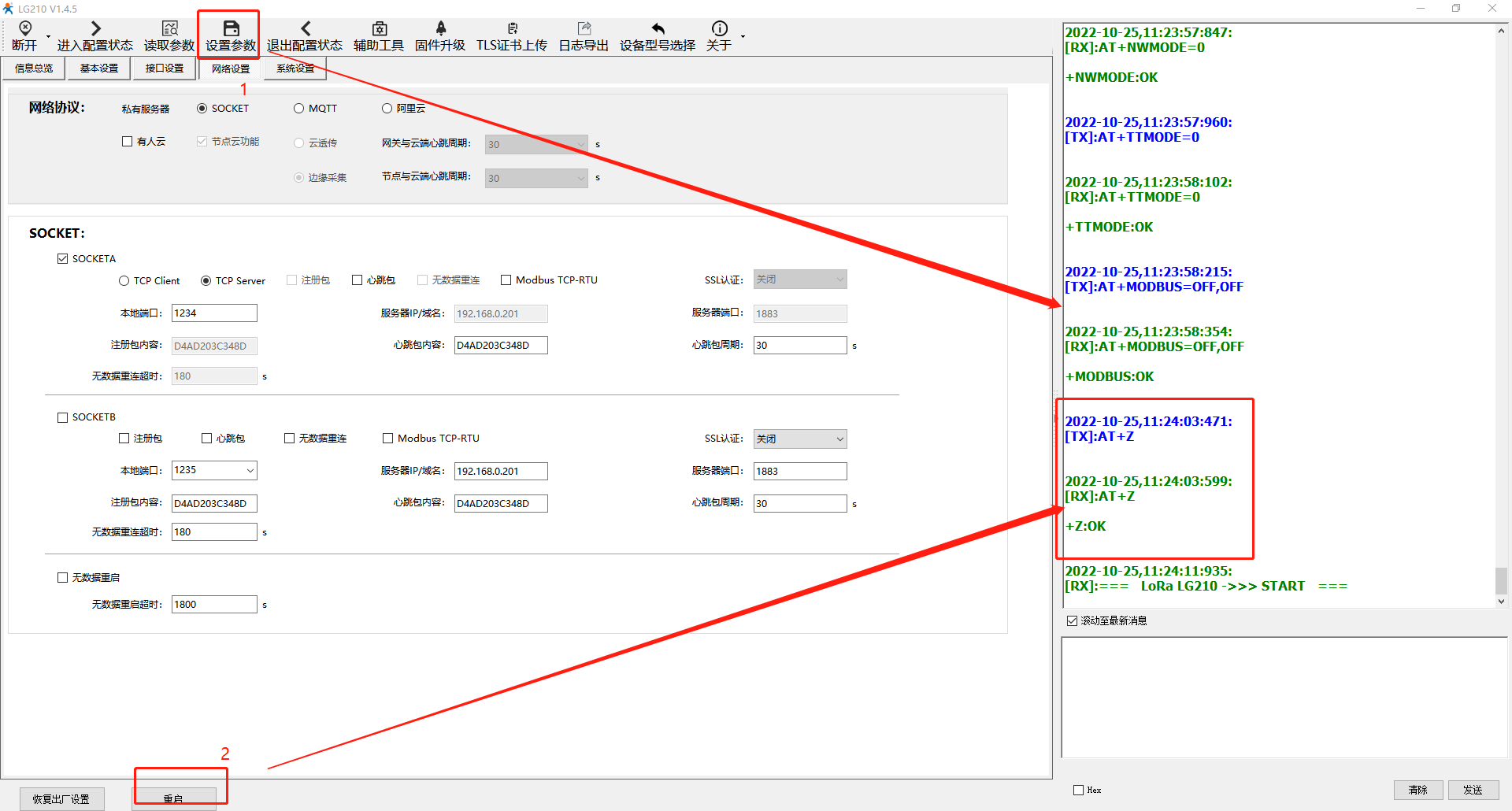

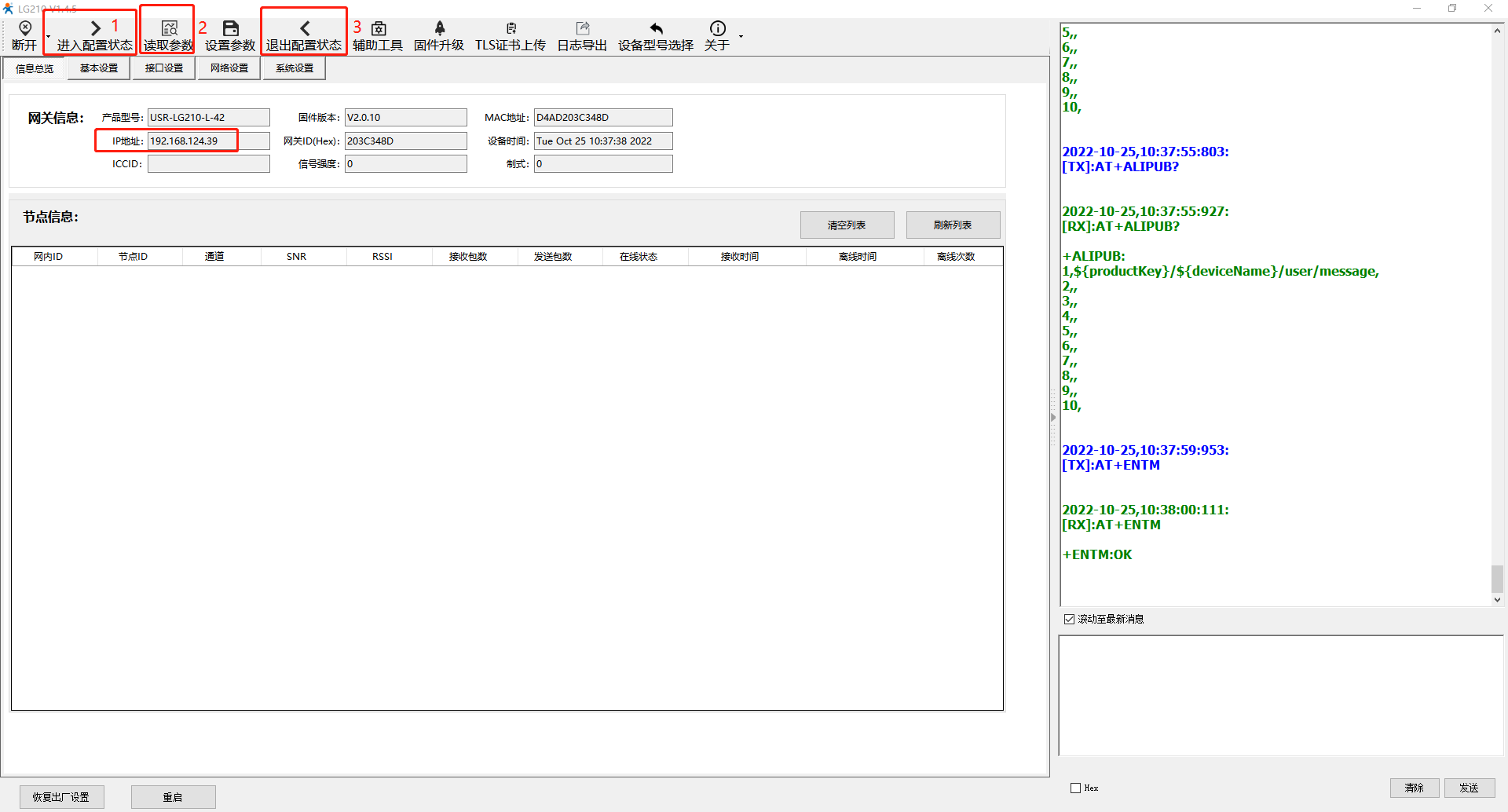

5、設置參數后保存重啟：

參數修改完成之后，點擊設置參數。

點擊設置參數之后，點擊重啟，重啟USR-LG210-L。

備注：只有修改參數內容，才可以點擊設置參數，右側顯示框，才對應顯示修改的參數AT指令內容。如果進入配置狀態，不修改參數，點擊設置參數，右側顯示框不顯示任何信息。

設置參數，最后一定點擊重啟，或者發送AT指令A(yù)T+Z重啟。

五、USR-DR206-L參數設置：

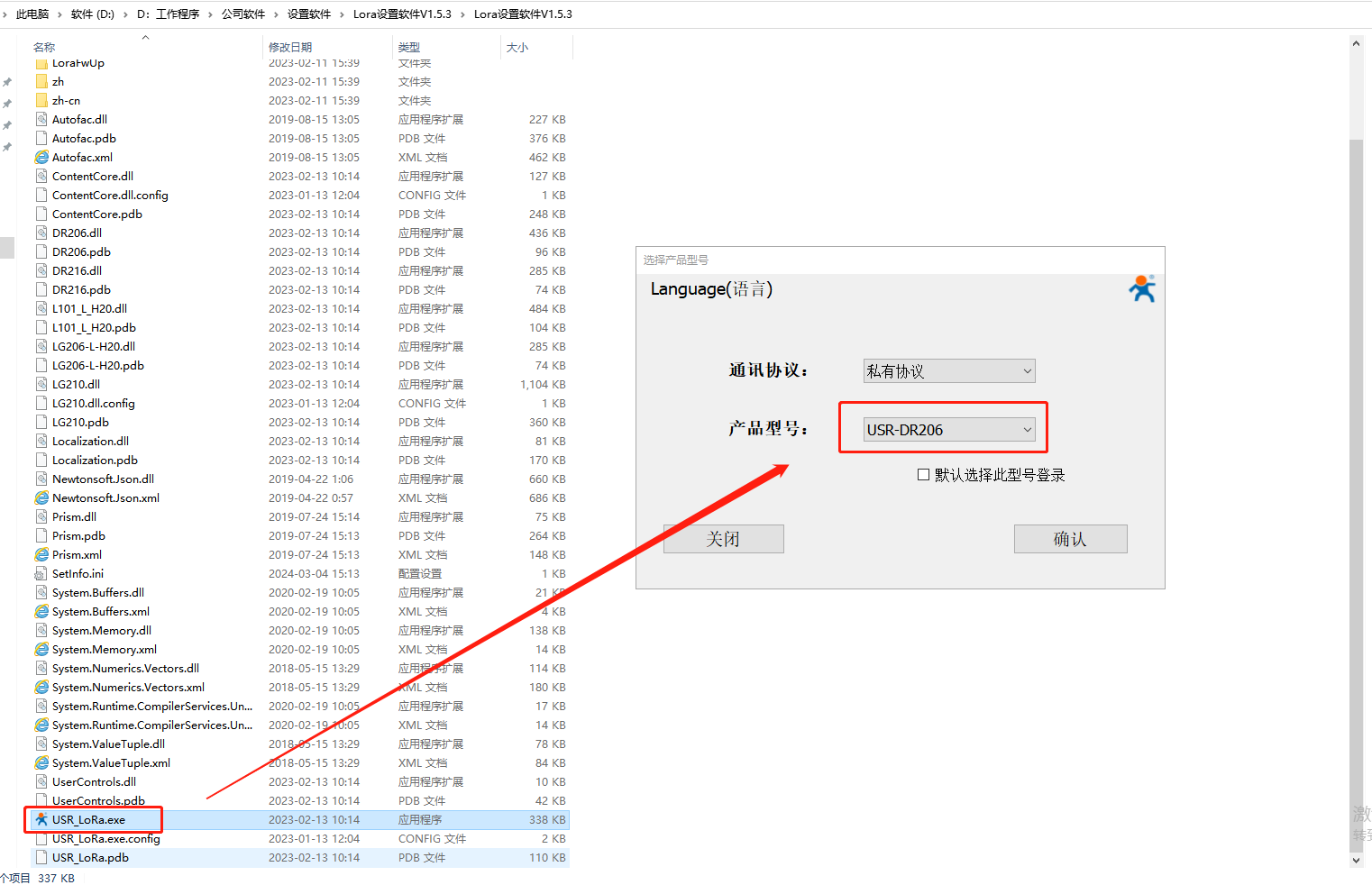

1、電腦打開USR-DR206-L的Lora設置軟件V1.5.3，產品型號選擇USR-DR206。

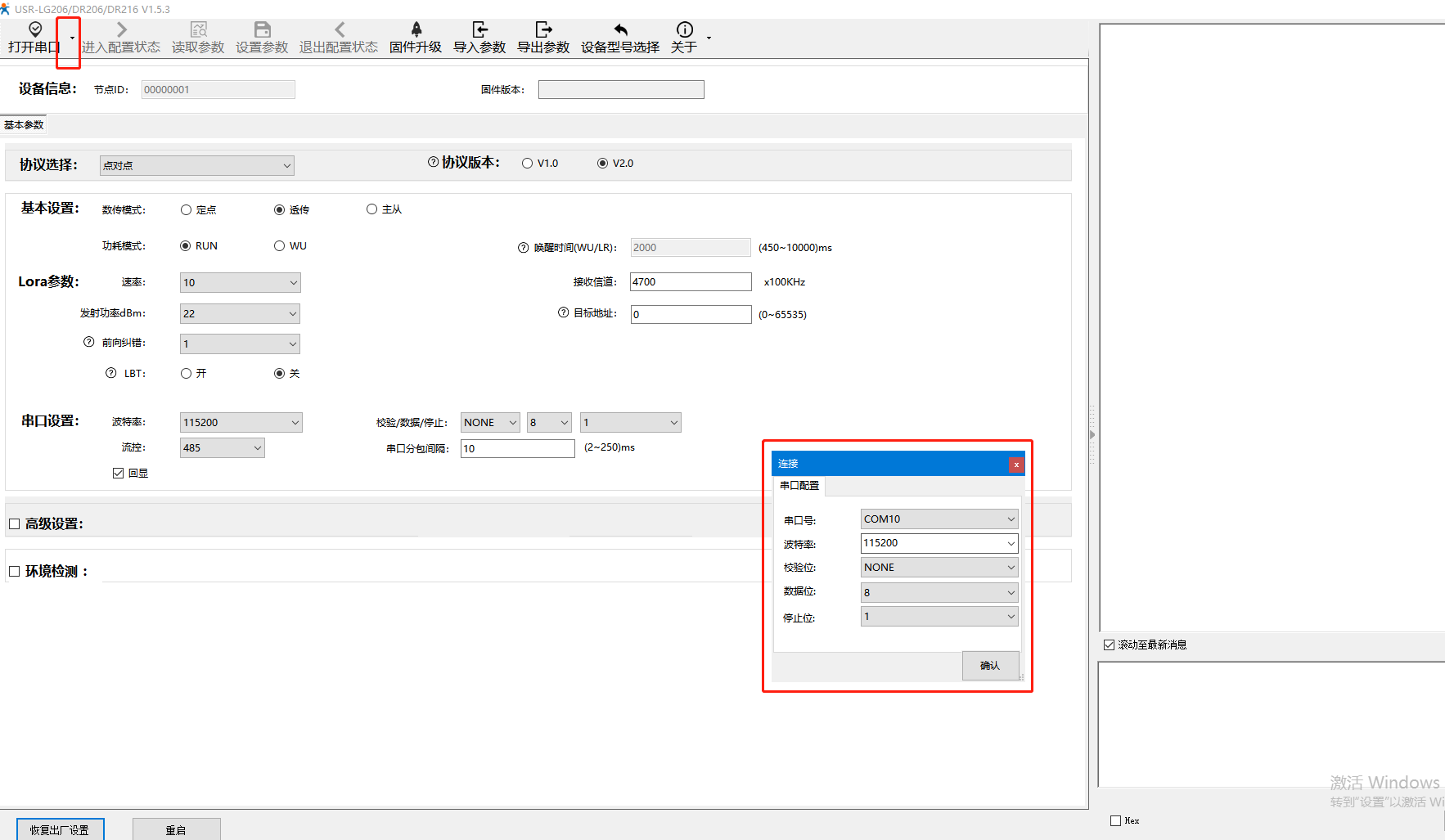

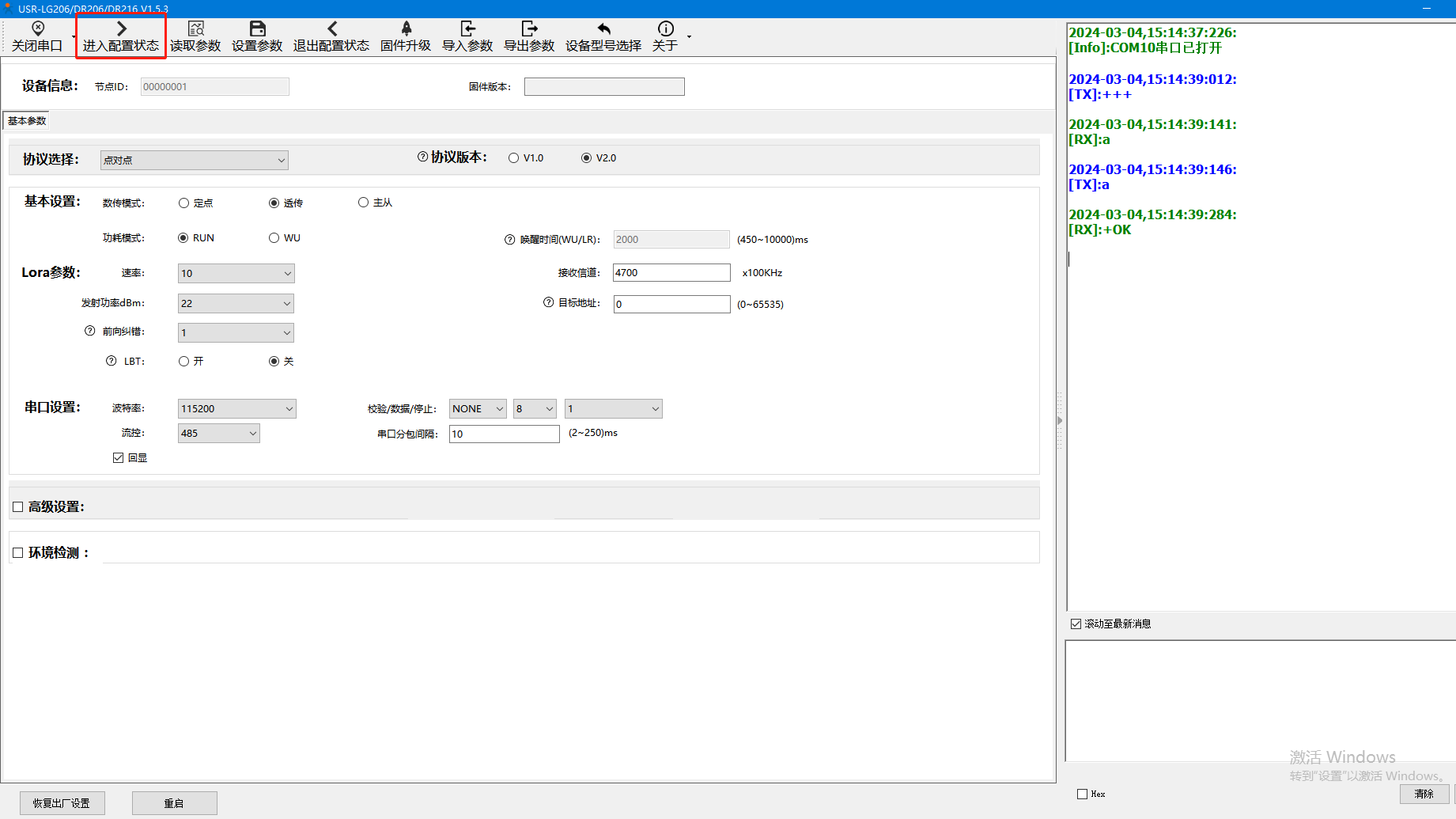

2、用默認串口參數打開串口COM10

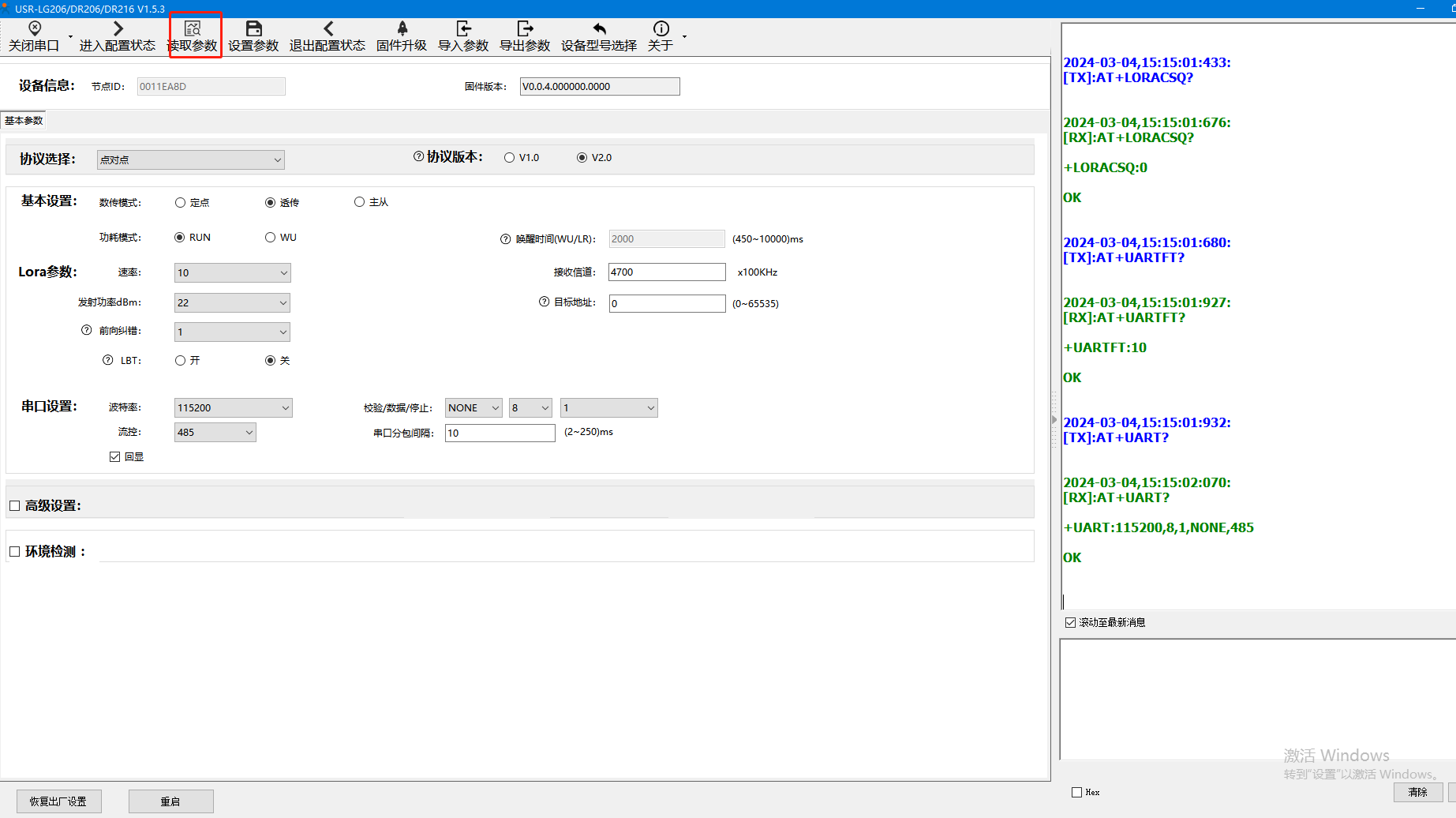

3、點擊進入配置狀態，讀取參數

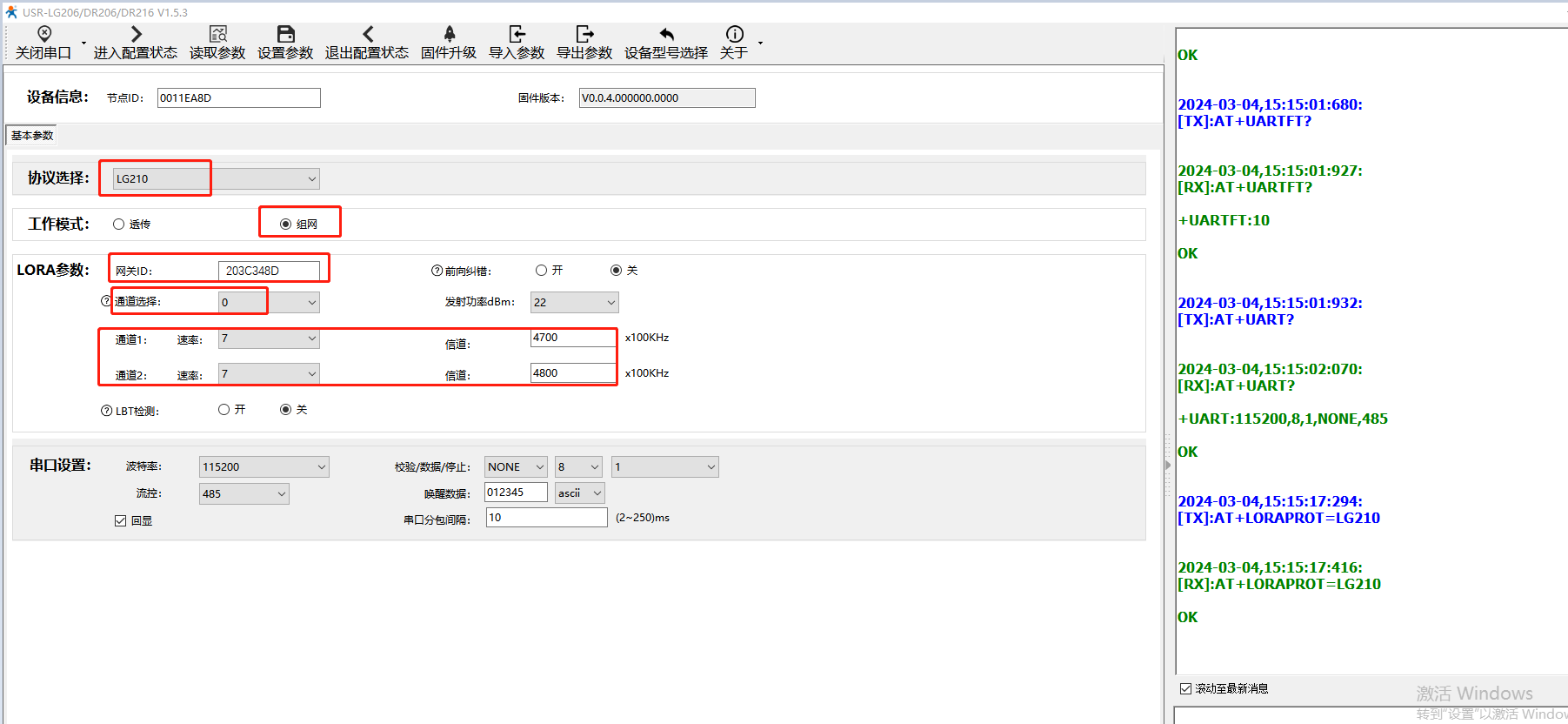

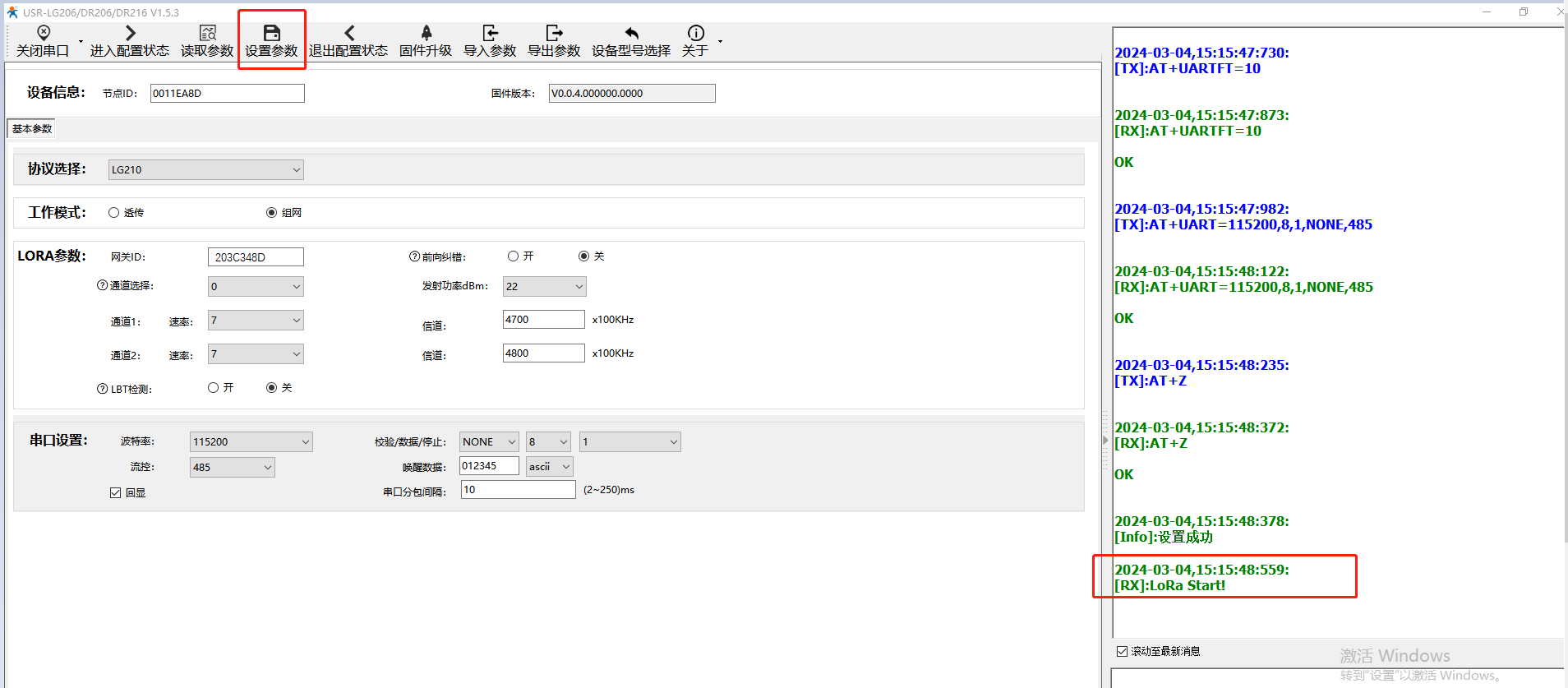

4、參數設置

（1）協議選擇：LG210

（2）工作模式：組網

（3）LORA參數：

網關ID填203C348D（和LG210網關ID設置一致）。

通道選擇用0

（注：模組只會選用一個通道的參數工作。通道選擇設置為 0 時模組會隨機選擇通道 1 或通道 2 參數進行通訊；通道選擇設置為 1 或 2 時，模組會用指定的通道進行通訊。）

通道1和通道2的速率和信道，與USR-LG210通道1和通道2的速率和信道保持一致。

串口設置默認（實際接串口設備，波特率、數據位、停止位、校驗位需要設置和所接串口設備一樣的串口參數）

5、最后點擊設置參數。

六、通訊測試：

備注：USR-DR206-L的串口線COM口是COM10。

串口USR-LG210網口用網線接一個路由器，電腦連接同一個路由器，電腦做TCP server服務器。

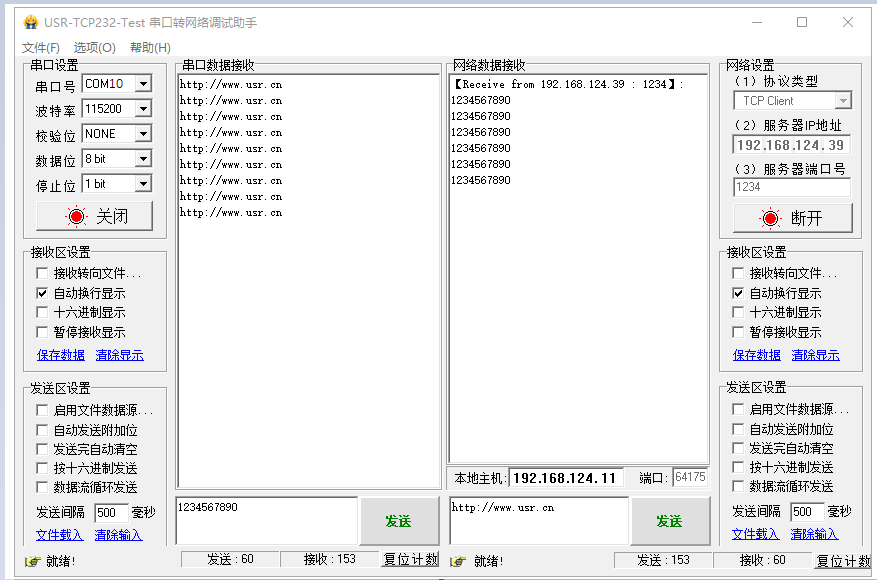

1、通訊測試

電腦下載USR-TCP232-TEST串口軟件，打開USR-DR206-L接的USB-RS232串口線的COM口，COM5，串口參數對應USR-DR206-L的串口參數。

網絡設置：

協議類型：TCP client，服務器IP地址：192.168.124.39（電腦IP），服務器端口號：1234

測試USR-DR206-L串口和USR-LG210-L網絡之間相互發送數據。

編寫人：金志方 編寫日期：2024-07-04

審核人：金志方 審核日期：2024-07-04

訂正版本：V1.0 訂正內容：初稿
