USR-LG210-組網模式-MODBUS TCP功能示例

一、資料下載：

USR-LG206-L_LG210網關協議數傳終端說明http://imbacareer.com.cn/Download/1249.html

USR-LG210-L使用說明書：http://imbacareer.com.cn/Download/1173.html

USR-LG210-L 網關AT指令集：http://imbacareer.com.cn/Download/1174.html

USR-LG210-L設置軟件USR-Lora_setup_V1.4.5.zip：http://imbacareer.com.cn/Download/1177.html

USR-TCP232-TEST串口助手：http://imbacareer.com.cn/Download/27.html

USR-LG206-L 設置軟件：http://imbacareer.com.cn/Download/1345.html

MODBUS SLAVE和MODBUS POLL調試軟件百度自行下載，安裝到電腦。

二、硬件連接：

1、需要準備的物品：

USR-LG210 1臺

USR-LG206-L 1臺

USR-RS232 串口線2條

12V電源適配器 2個

外網路由器 1個

網線1 根

筆記本電腦 1臺

2、硬件連接：

USR-LG210 的232串口接USB-RS232串口線接電腦，然后接12V電源適配上電。USR-LG210網線連接路由器，電腦接同一個路由器。

USR-LG206-L 的232串口接USB-RS232串口線接電腦，然后后接12V電源適配上電。

電腦打開兩個LORA設置軟件，電腦安裝MODBUS SLAVE和MODBUS POLL調試軟件。

三、準備工作：

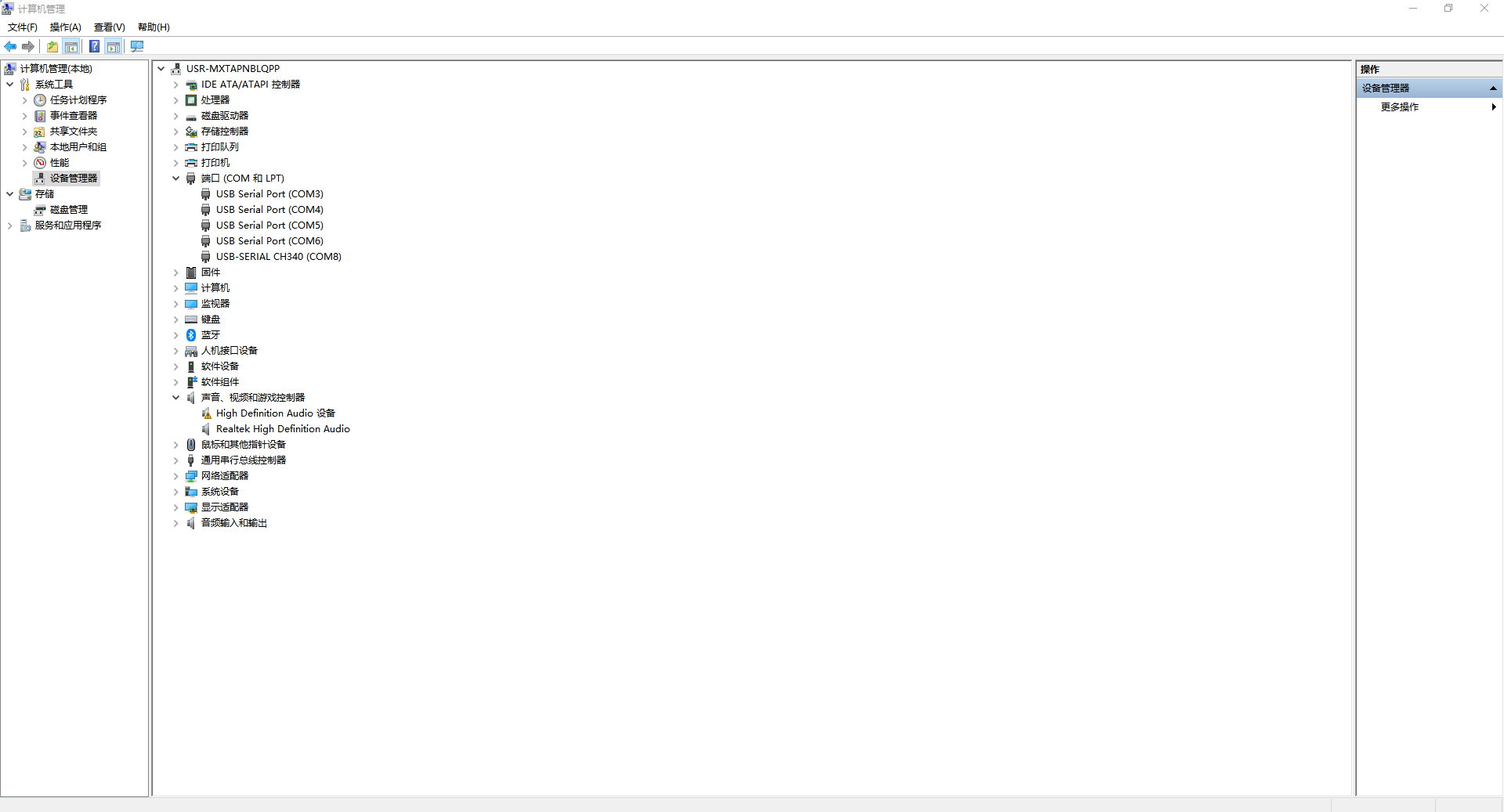

電腦鼠標點擊計算器管理，右擊，點開設備管理器，點擊端口，查看接USR-LG210-L的USB-RS232串口線COM口號3和USR-LG206-L的USB-RS232串口線COM口號5。

四、USR-LG210-L參數設置：

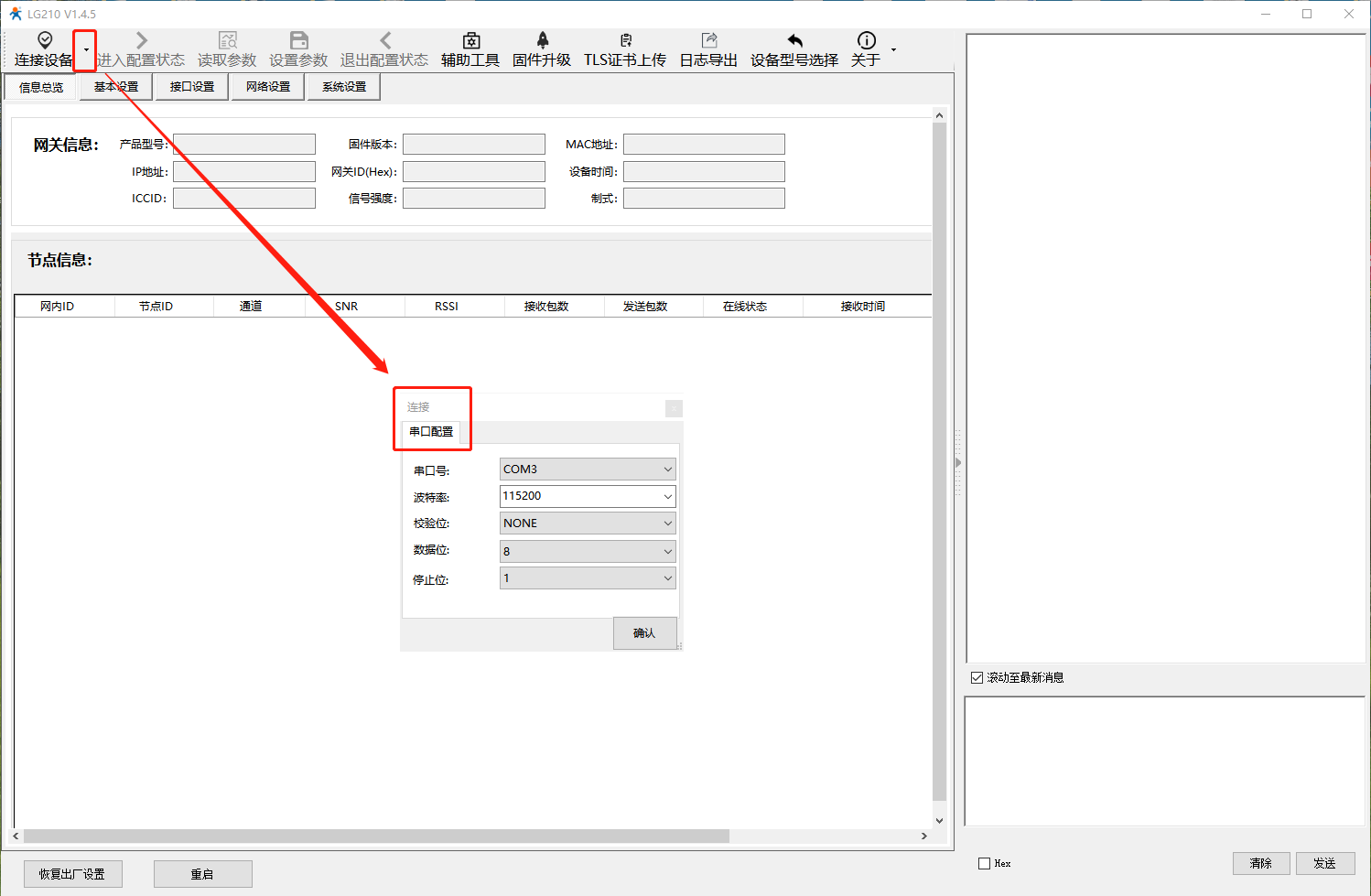

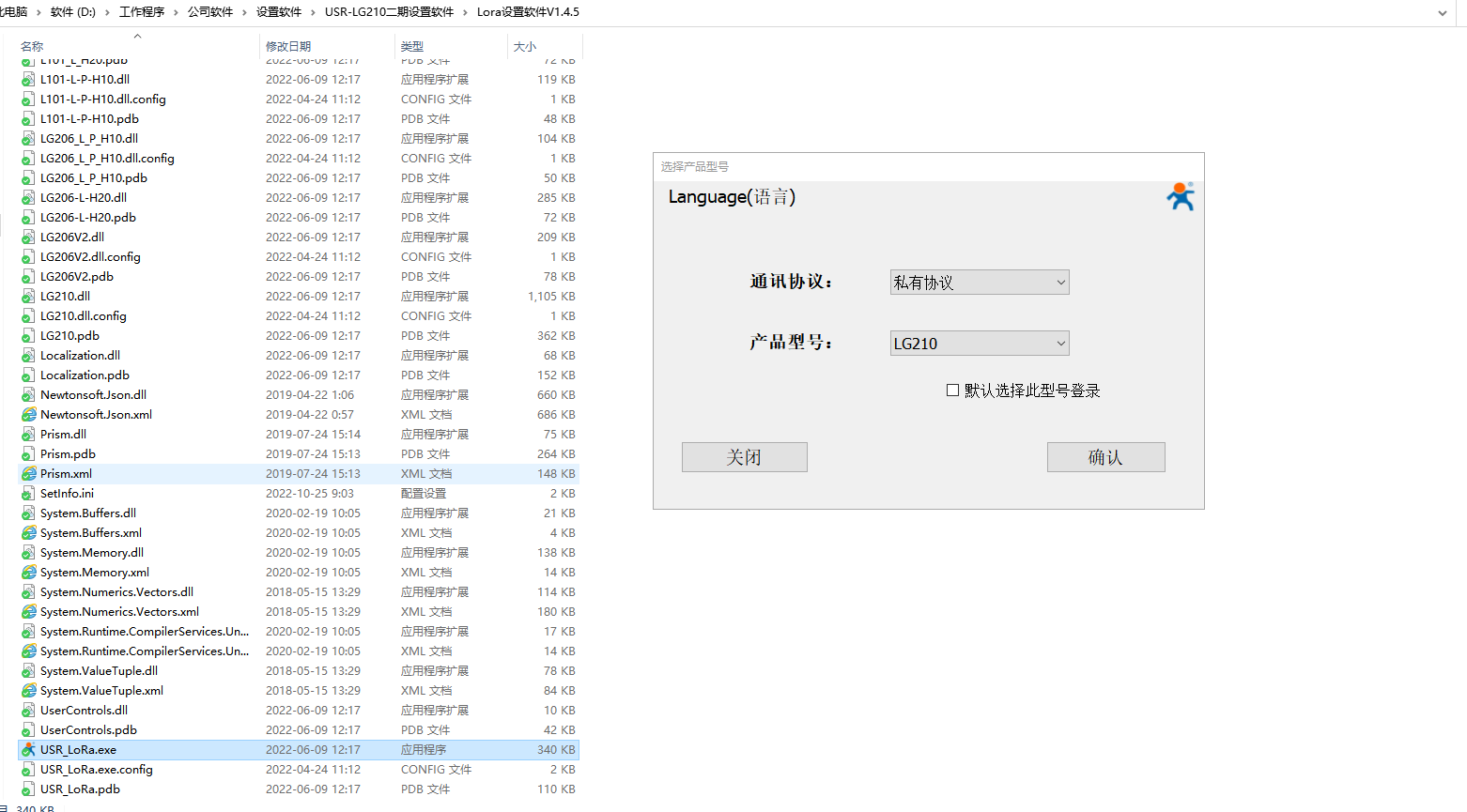

1、電腦打開USR-LG210-L的設置軟件，設置軟件點擊左上角連接，點擊串口配置，選擇COM3，使用USR-LG210默認串口參數，然后打開串口，點擊進入配置狀態，讀取參數。

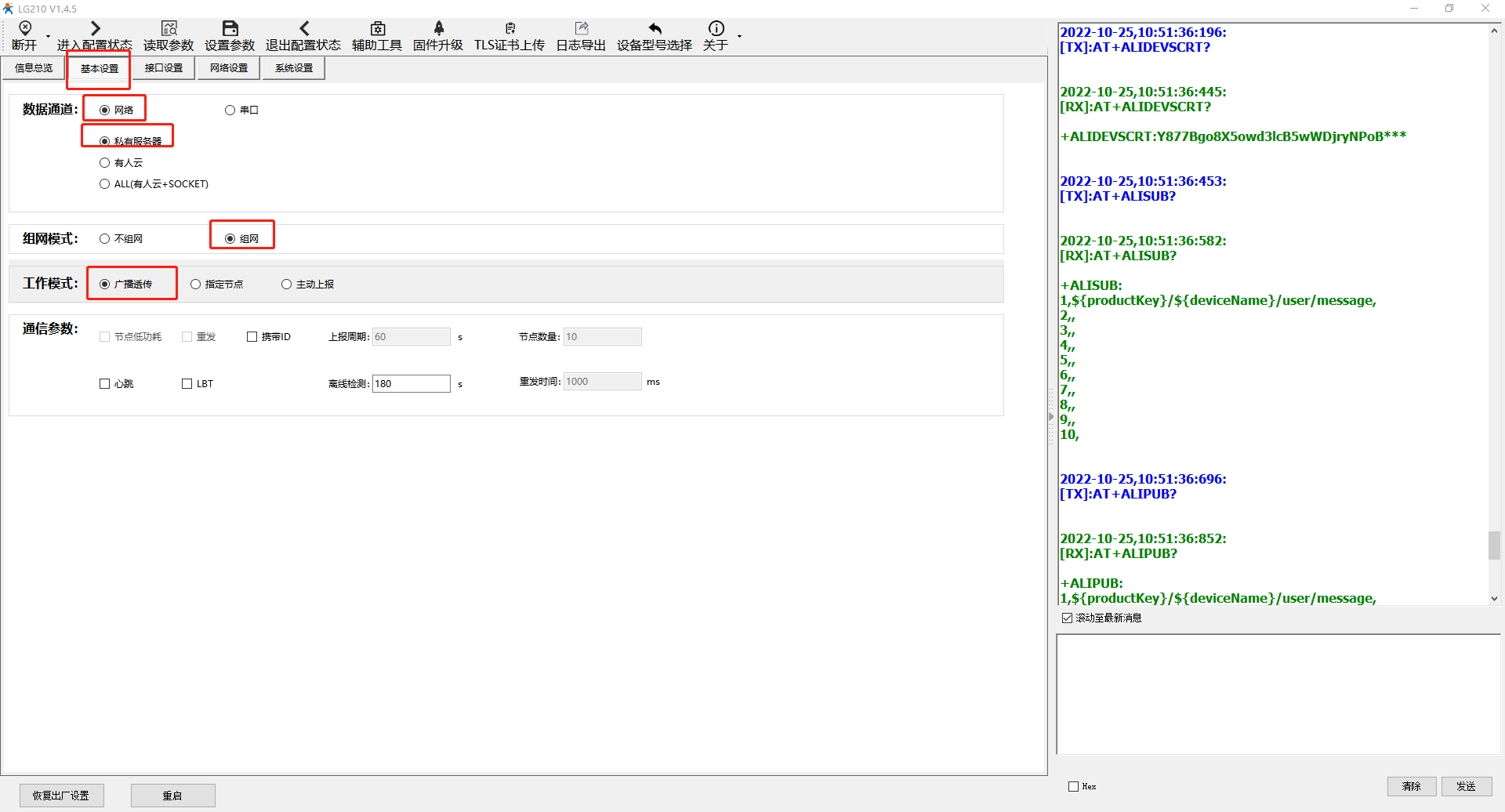

2、基本設置：數據通道選擇網絡，私有服務器。組網模式選擇組網。工作模式選擇廣播透傳。

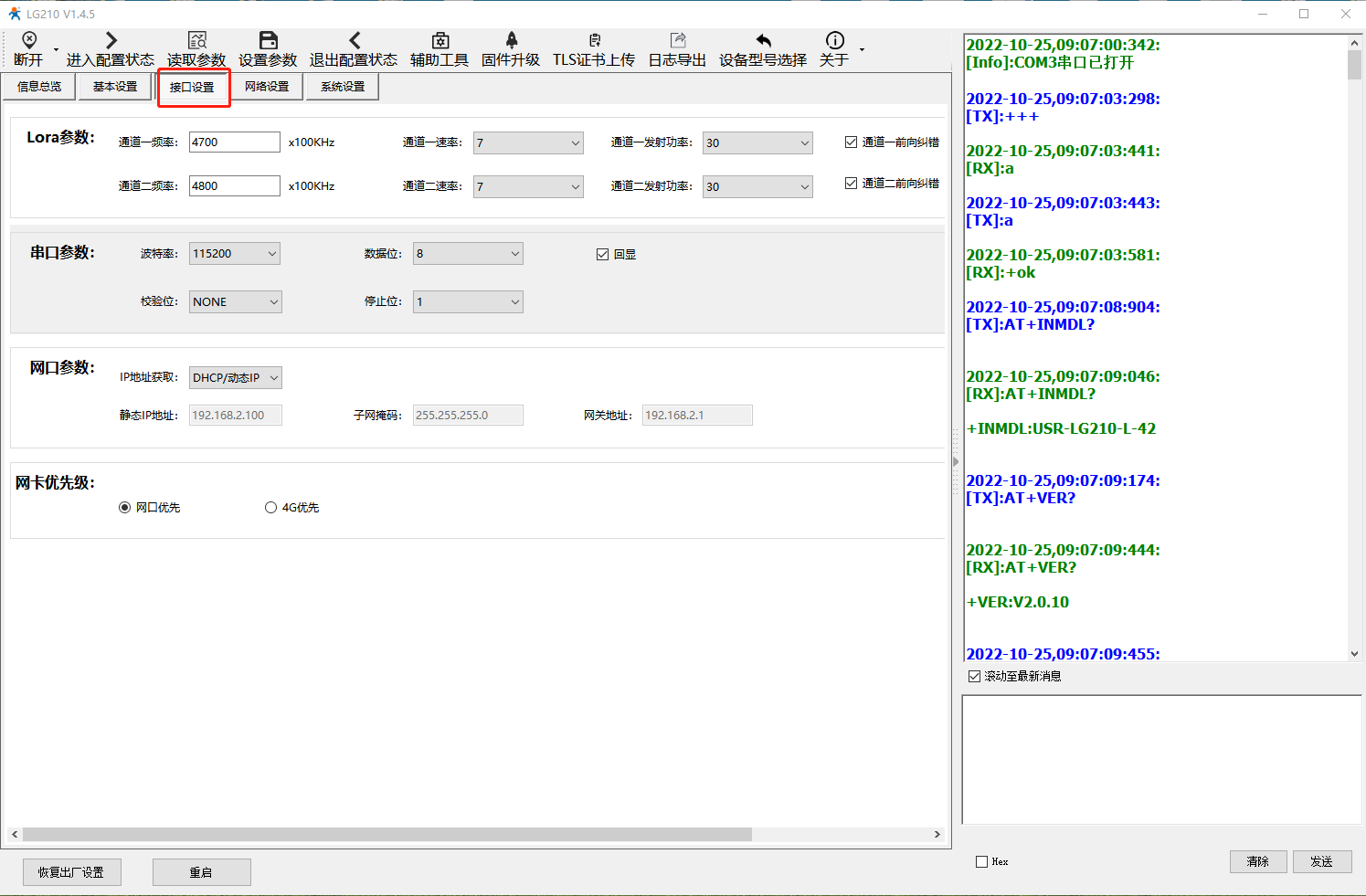

3、接口設置：LORA參數，通道一頻率4700X100KZH，通道一速率7,通道二頻率4800X100KZH，通道二速率7。串口參數默認115200。網口參數IP地址獲取，DHCP/動態IP。網卡優先級，網口優先。

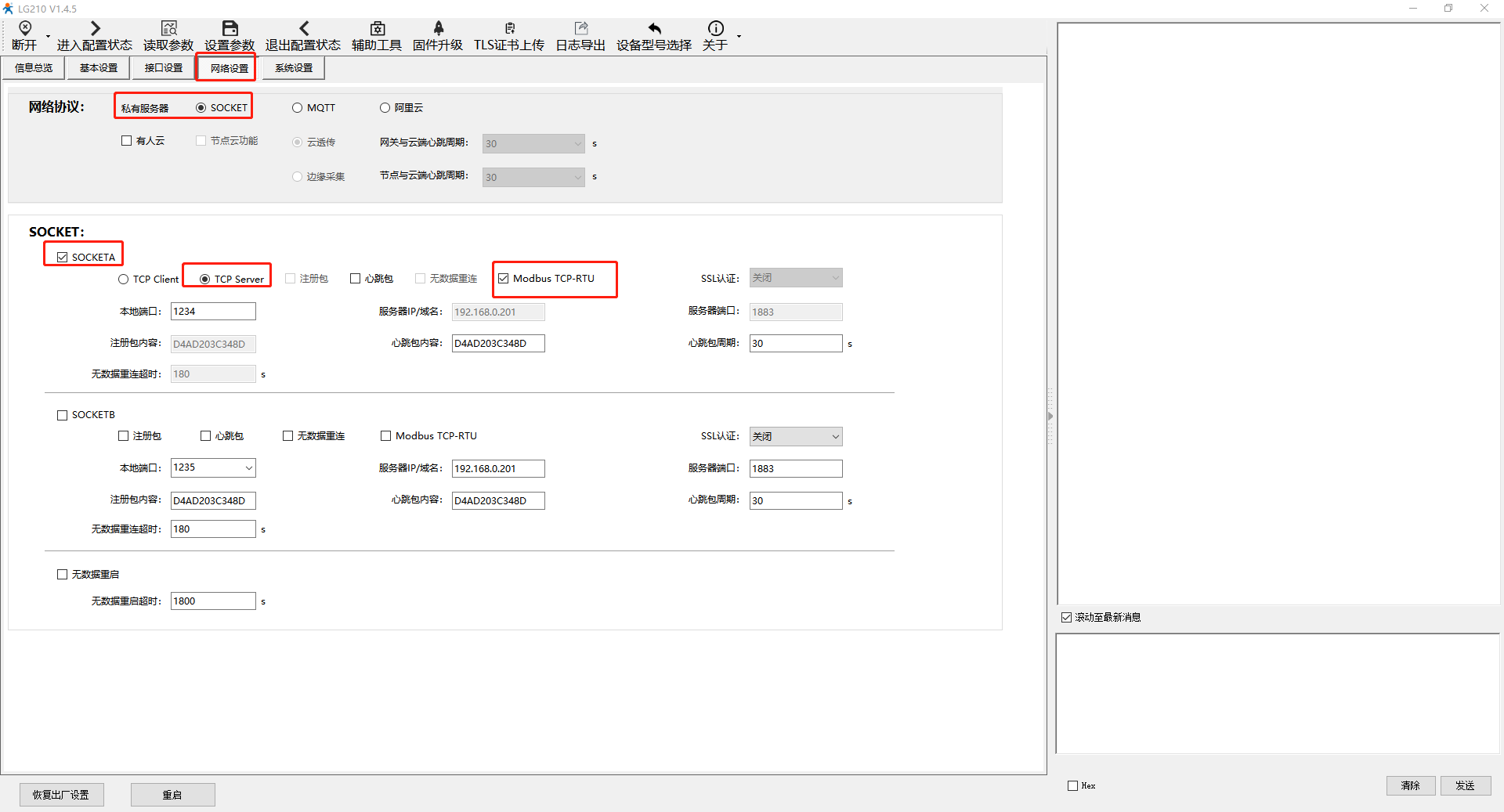

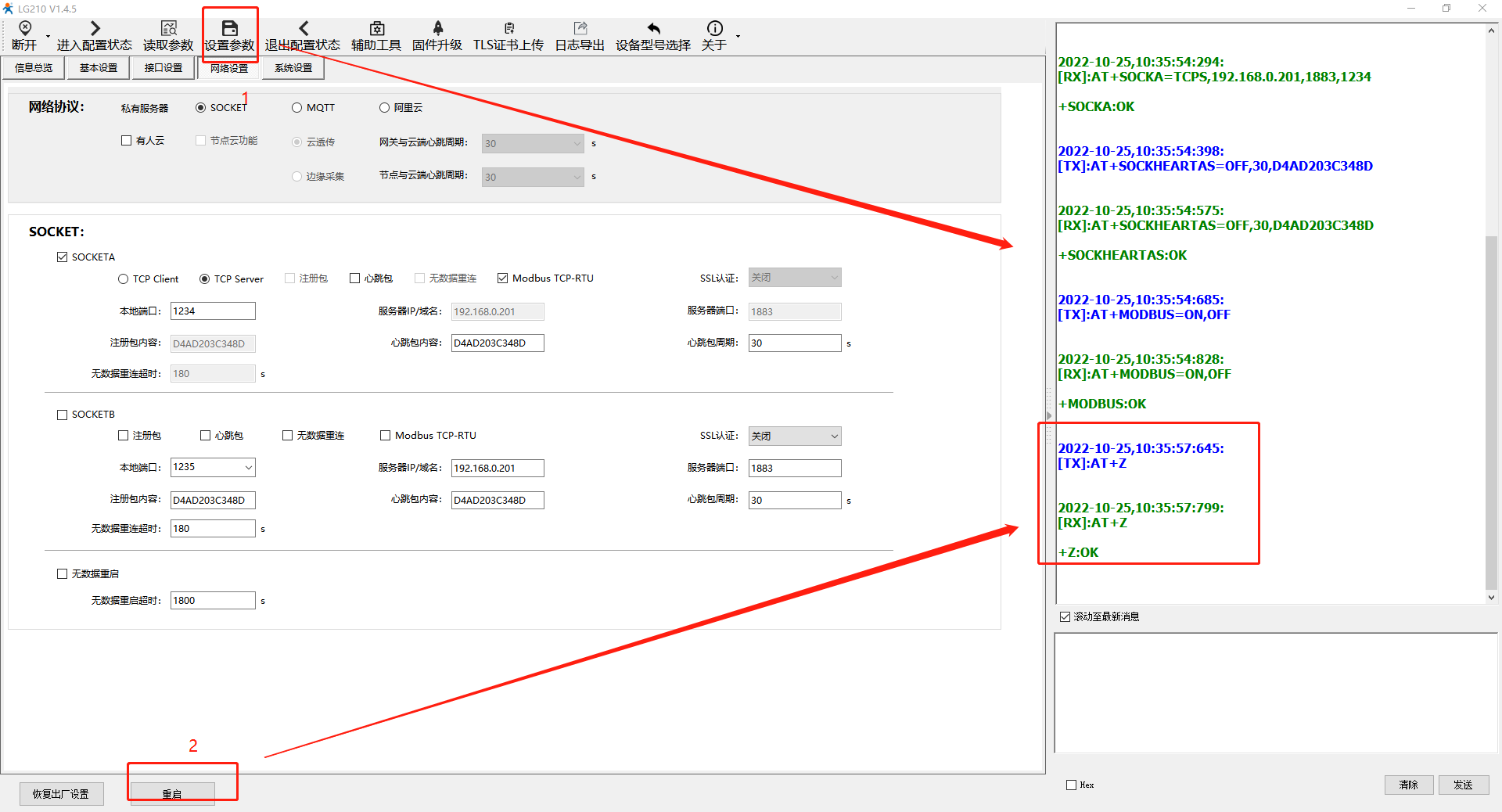

4、網絡設置：SOCKET，勾選SOCKETA，選擇TCP server，勾選Modbus TCP-RTU ,本地端口設置1234。以上所有參數都設置完之后，點擊設置參數。USR-LG210-L設置參數保存重啟，右側打印AT+Z +Z:OK，USR-LG210-L重啟后，打印啟動信息===LoRa LG210->>>START===。

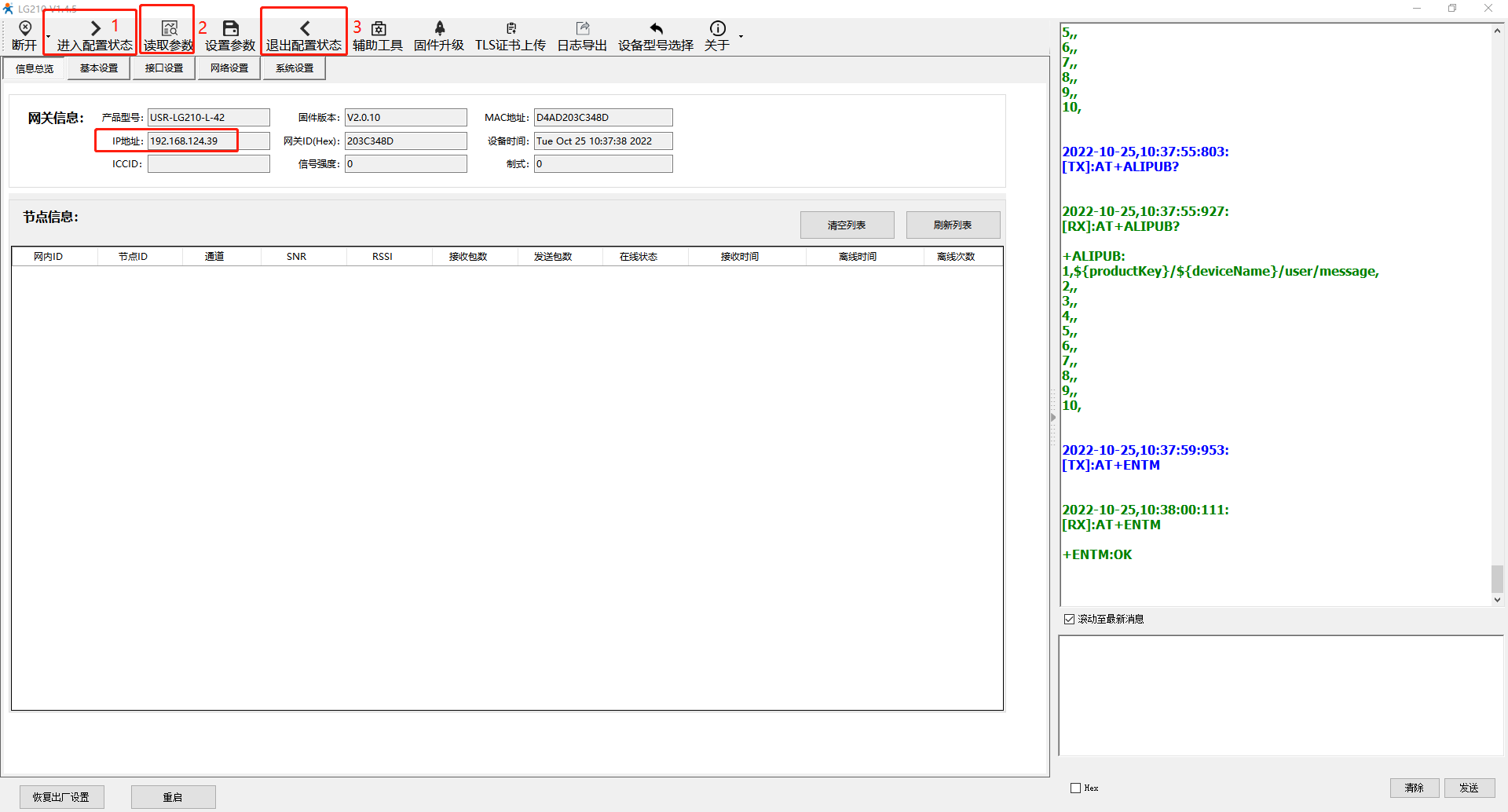

5、USR-LG210-L網口用網線接路由器，設置軟件點擊左上角連接，選擇網絡連接，可以查看USR-LG210-L從路由器獲取的IP。

五、USR-LG206-L參數設置：

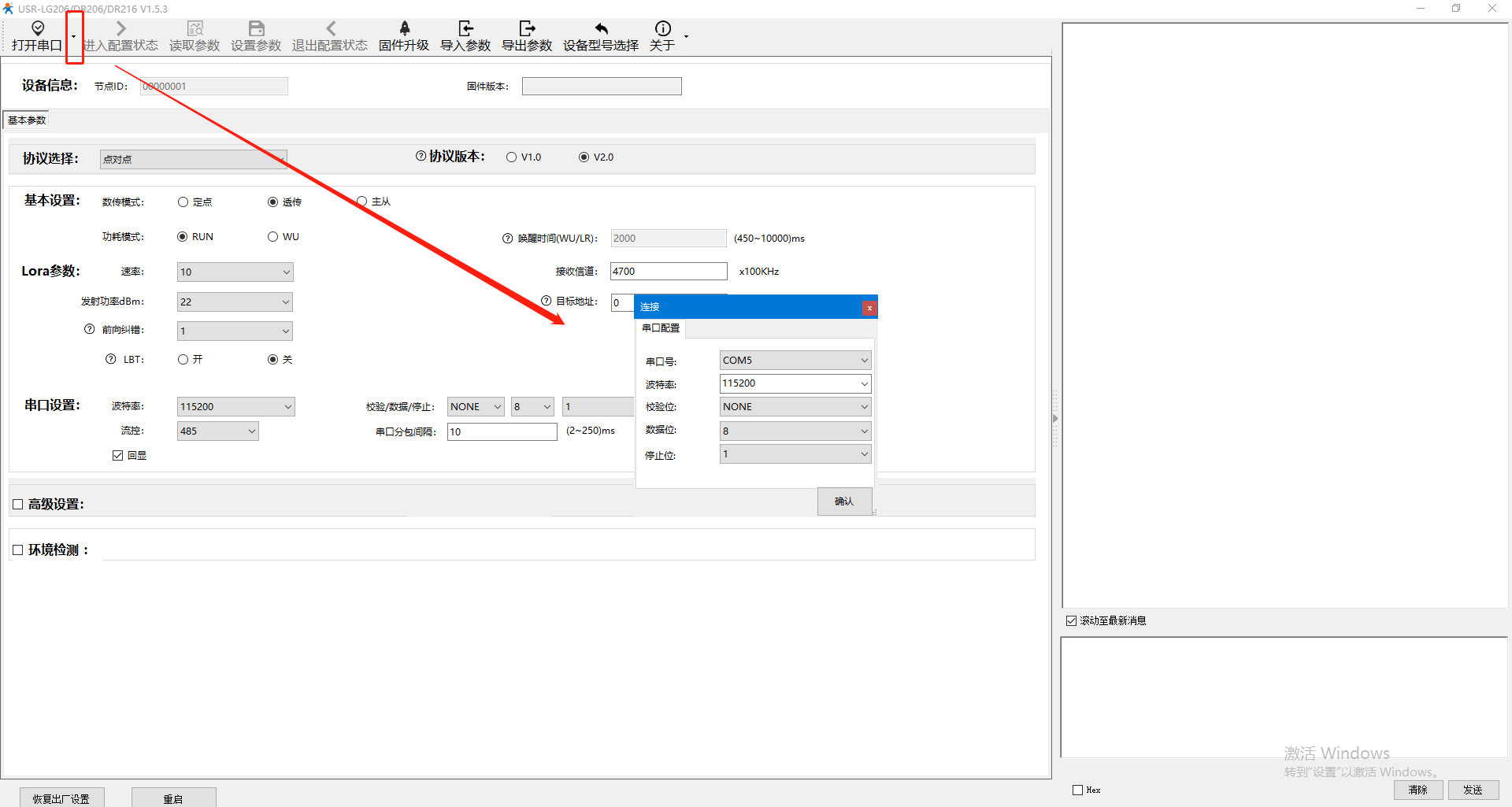

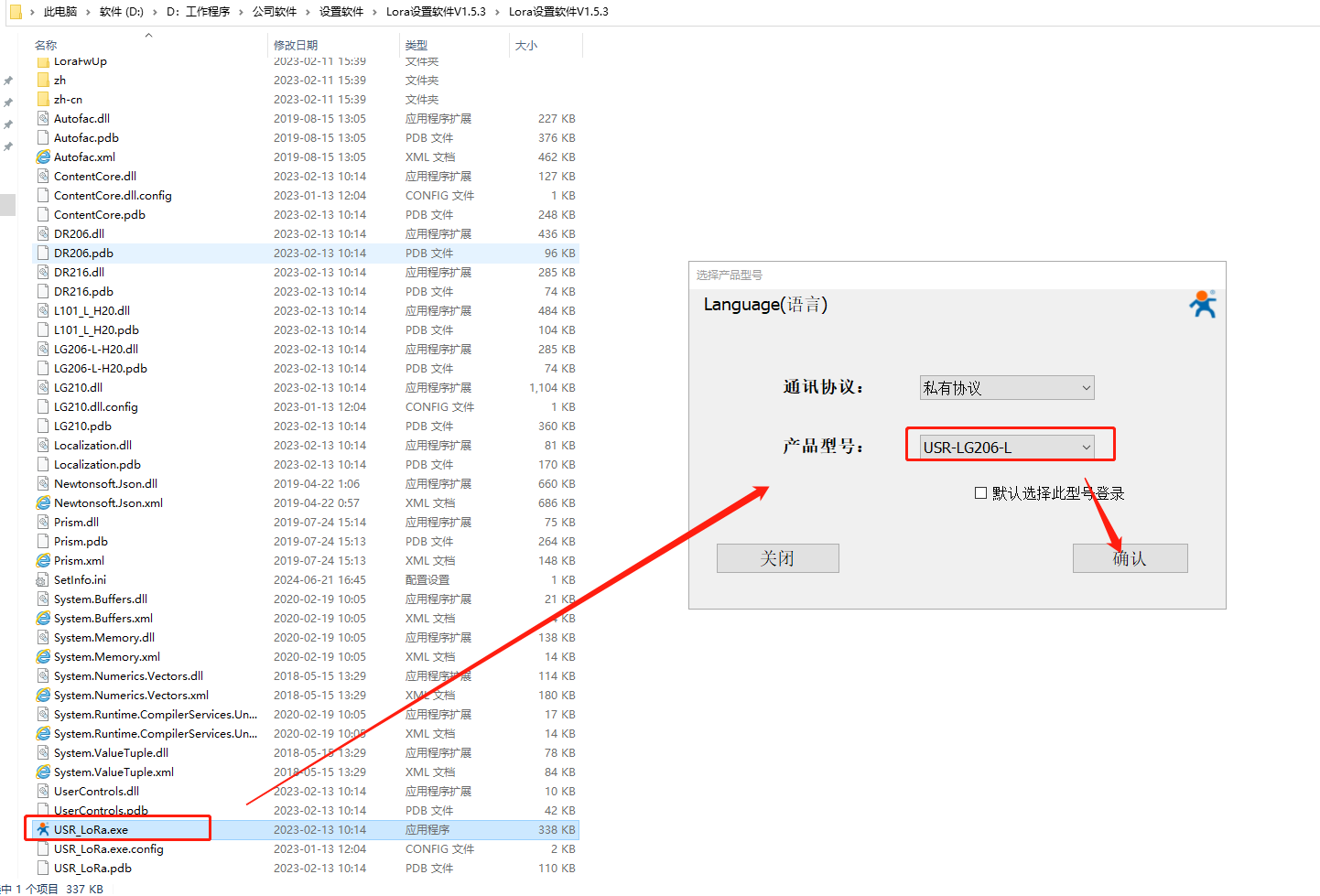

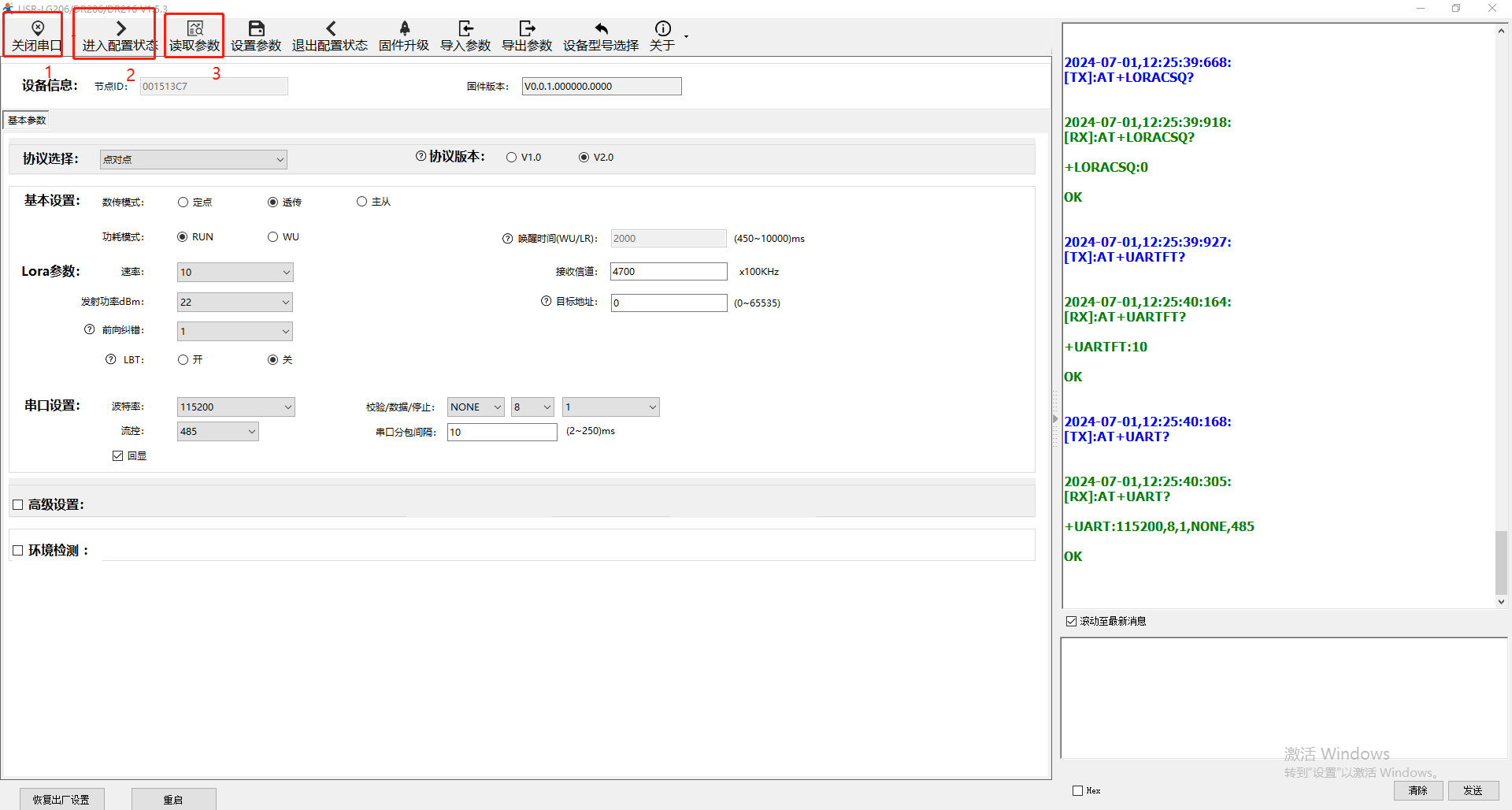

1、電腦打開USR-LG206-L的設置軟件，選擇COM5，用USR-LG206-L默認串口參數，打開串口，點擊進入配置狀態，讀取參數。

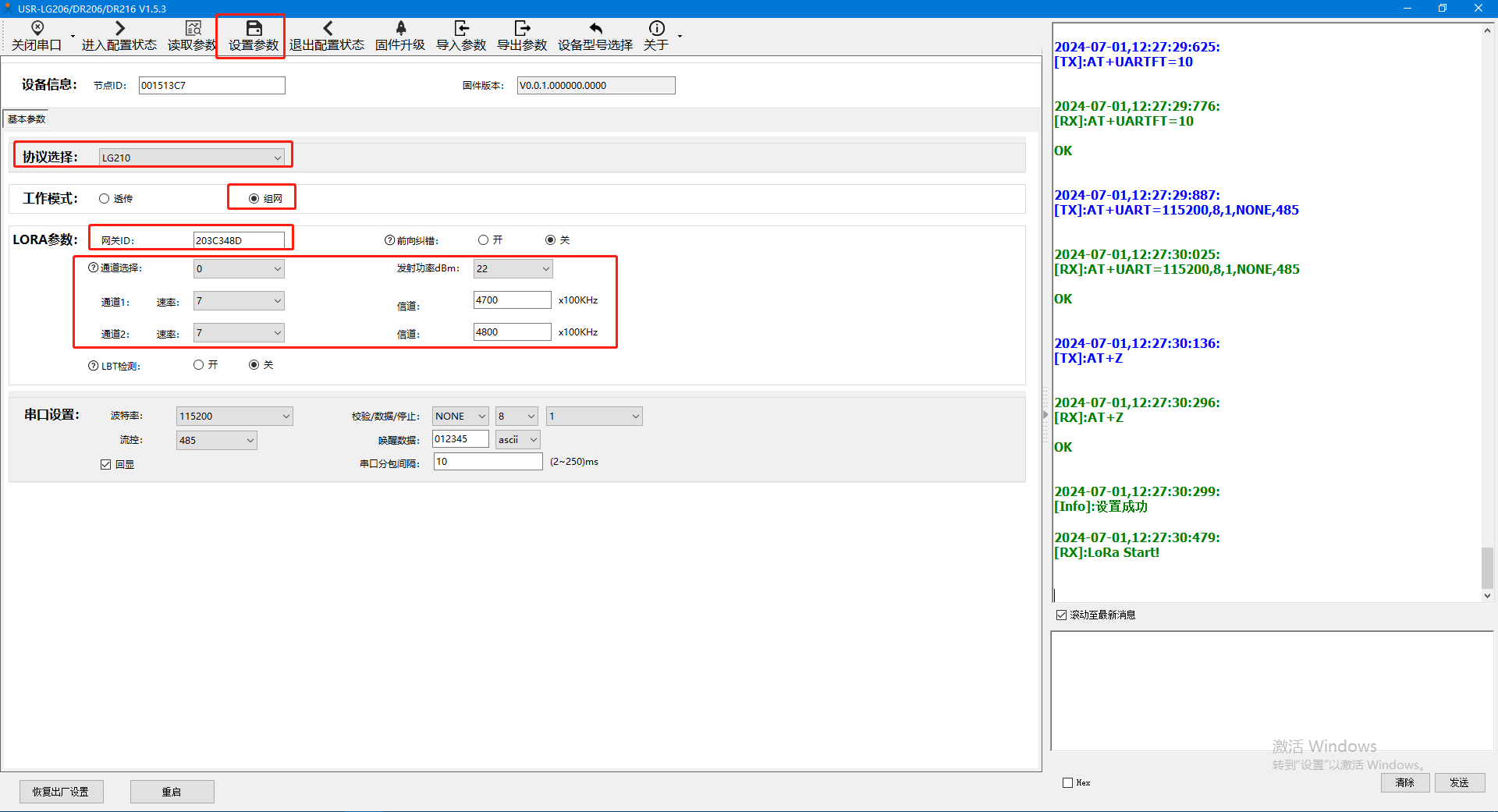

2、基本參數：協議選擇LG210。工作模式組網。LORA參數，網關ID設置和USR-LG210-L的網關ID一致。通道選擇用0。

通道一和通道二的速率、信道設置和USR-LG210-L的通道一和通道二的速率、信道一致。

3、以上參數都設置完之后，點擊設置參數。USR-LG206-L設置保存參數，然后自動重啟。右側打印AT+Z OK LoRaStart!

六、MODBUS TCP功能調試步驟：

1、USR-LG210網線連接路由器，電腦接同一個路由器。路由器給LG210 動態分配IP：192.168.124.39。

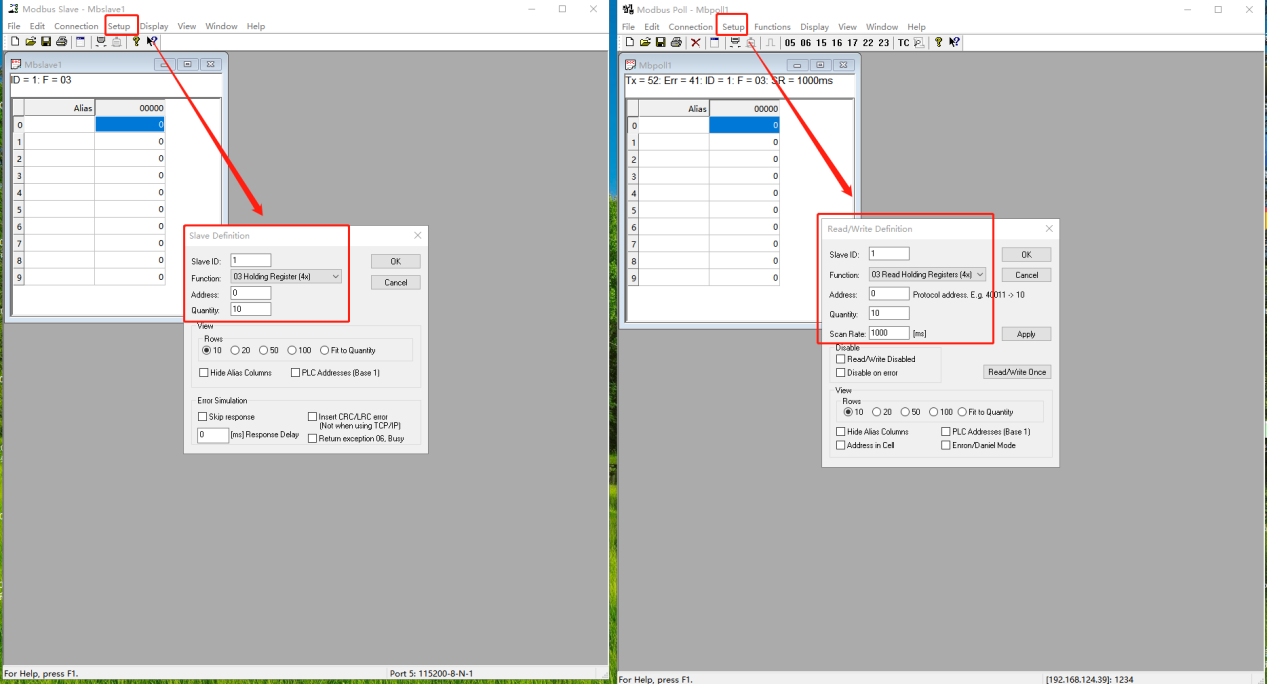

2、打開MODBUS SLAVE軟件，點擊Setup，從機地址Slave ID 用1，寄存器功能碼Function 用03，寄存器起始地址Address 用0，寄存器數量Quantity 用10。

打開MODBUS POLL軟件，點擊Setup，從機地址Slave ID 用1，寄存器功能碼Function 用03，寄存器起始地址Address 用0，寄存器數量Quantity 用10。采集頻率Scan Rate 用5000ms。

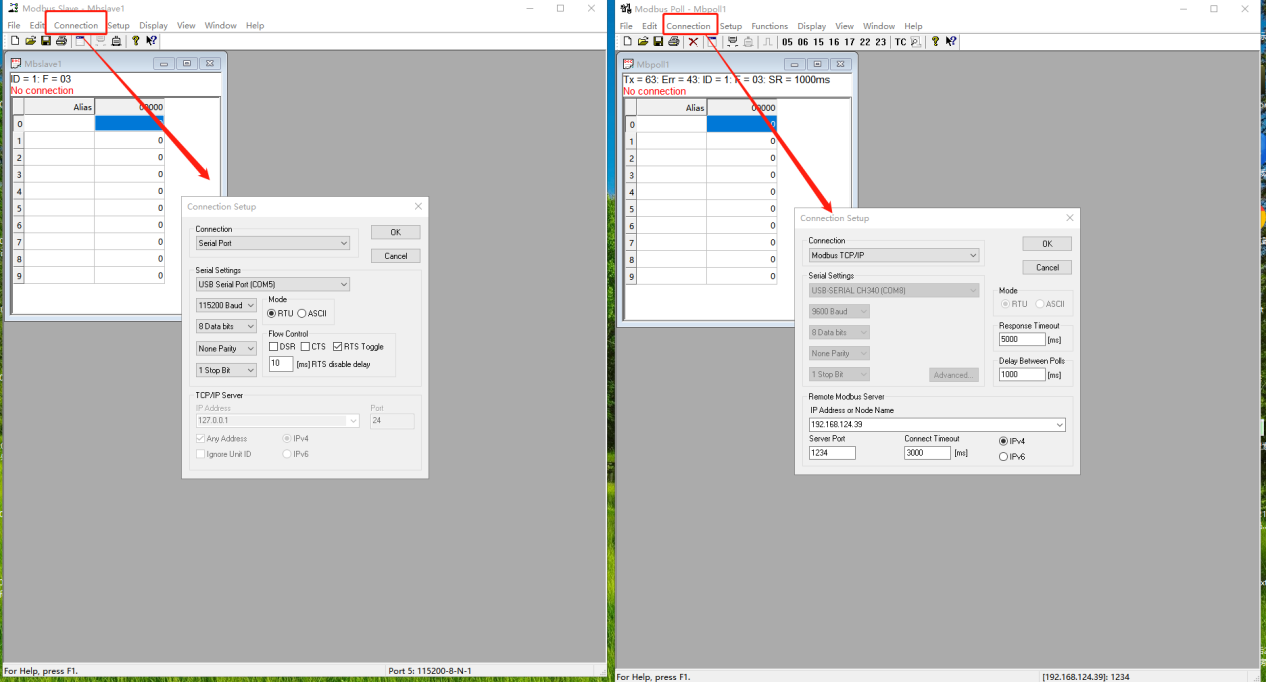

3、打開MODBUS SLAVE軟件，點擊Connection，選擇USR-LG206-L的USB-RS232串口線COM口號5，打開串口，MODBUS SLAVE軟件的串口參數設置和USR-LG206-L的串口參數一致。點擊OK。

打開MODBUS POLL軟件，點擊Connection，做MODBUS TCP連接USR-LG210 的IP:192.168.124.39和端口號：1234。點擊OK。

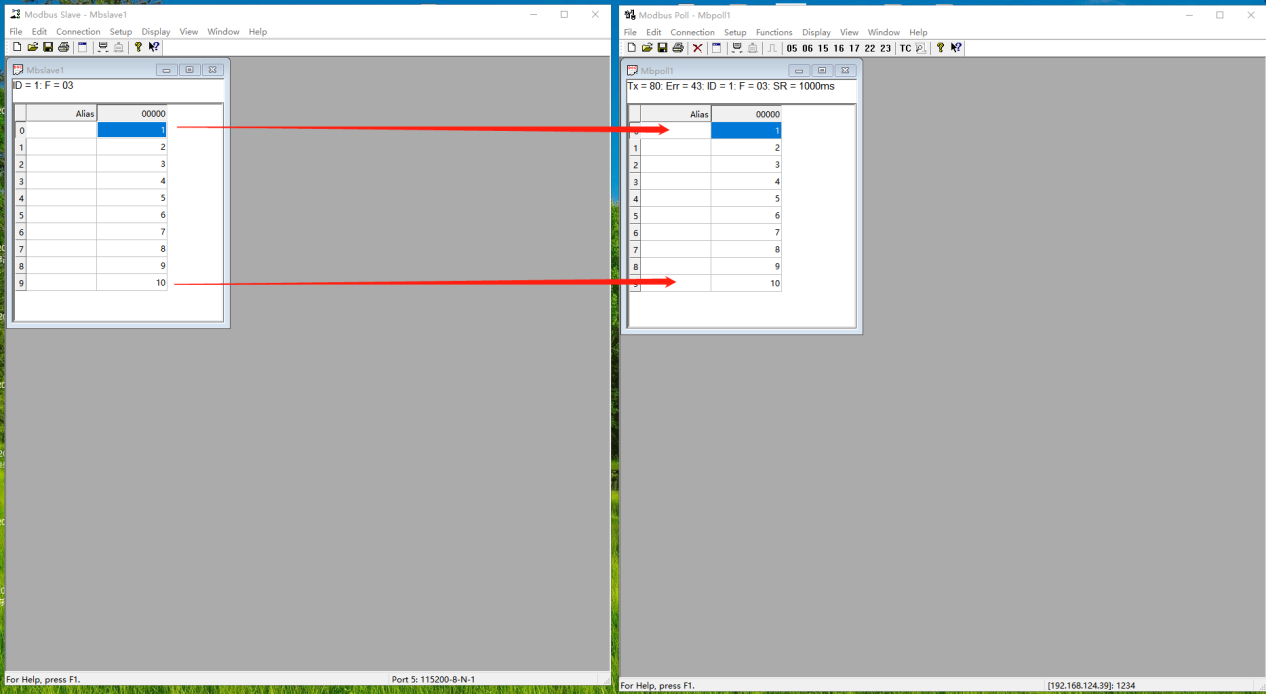

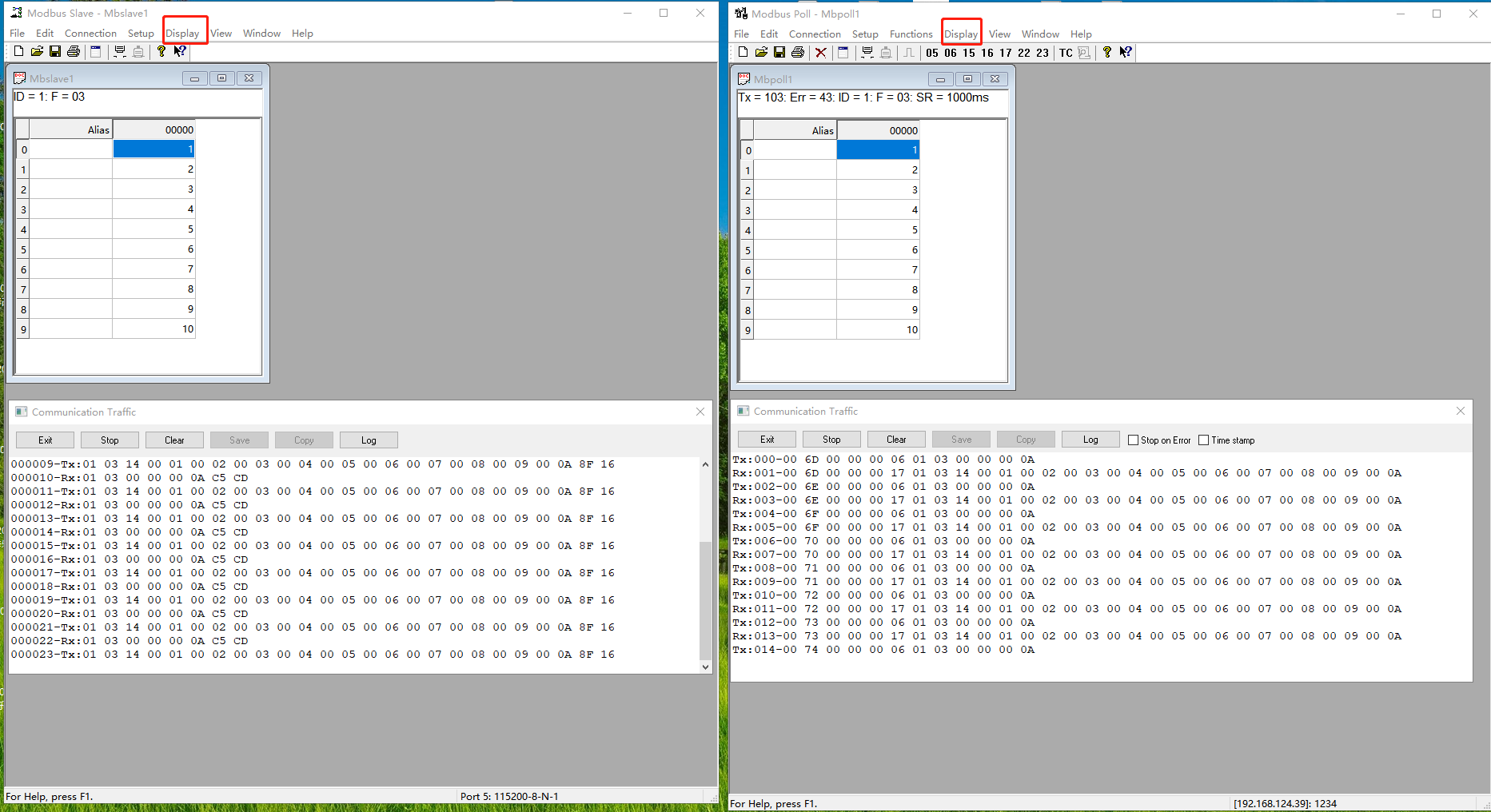

4、建立連接之后，改變MODBUS SLAVE的數據，MODBUS POLL對應讀取出數據。

點擊Display,最下面的Communication，可以監聽數據。

編寫人：金志方 編寫日期：2024-07-01

審核人：金志方 審核日期：2024-07-01

訂正版本：V1.0 訂正內容：初稿
