一、資料下載

USR-DR404 說明書官網下載鏈接：http://imbacareer.com.cn/Download/895.html

USR-DR404 規格書官網下載鏈接：http://imbacareer.com.cn/Download/829.html

USR-DR404 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1056.html

虛擬串口調試助手軟件V3官網下載鏈接：http://imbacareer.com.cn/Download/31.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR404 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-DR404的485串口接USB-RS485串口線到電腦USB口，網線插入外網路由器,然后產品接12V電源適配器上電。

電腦打開設置軟件。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR的USB-RS232串口線COM口號，COM4。

三、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR設備

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

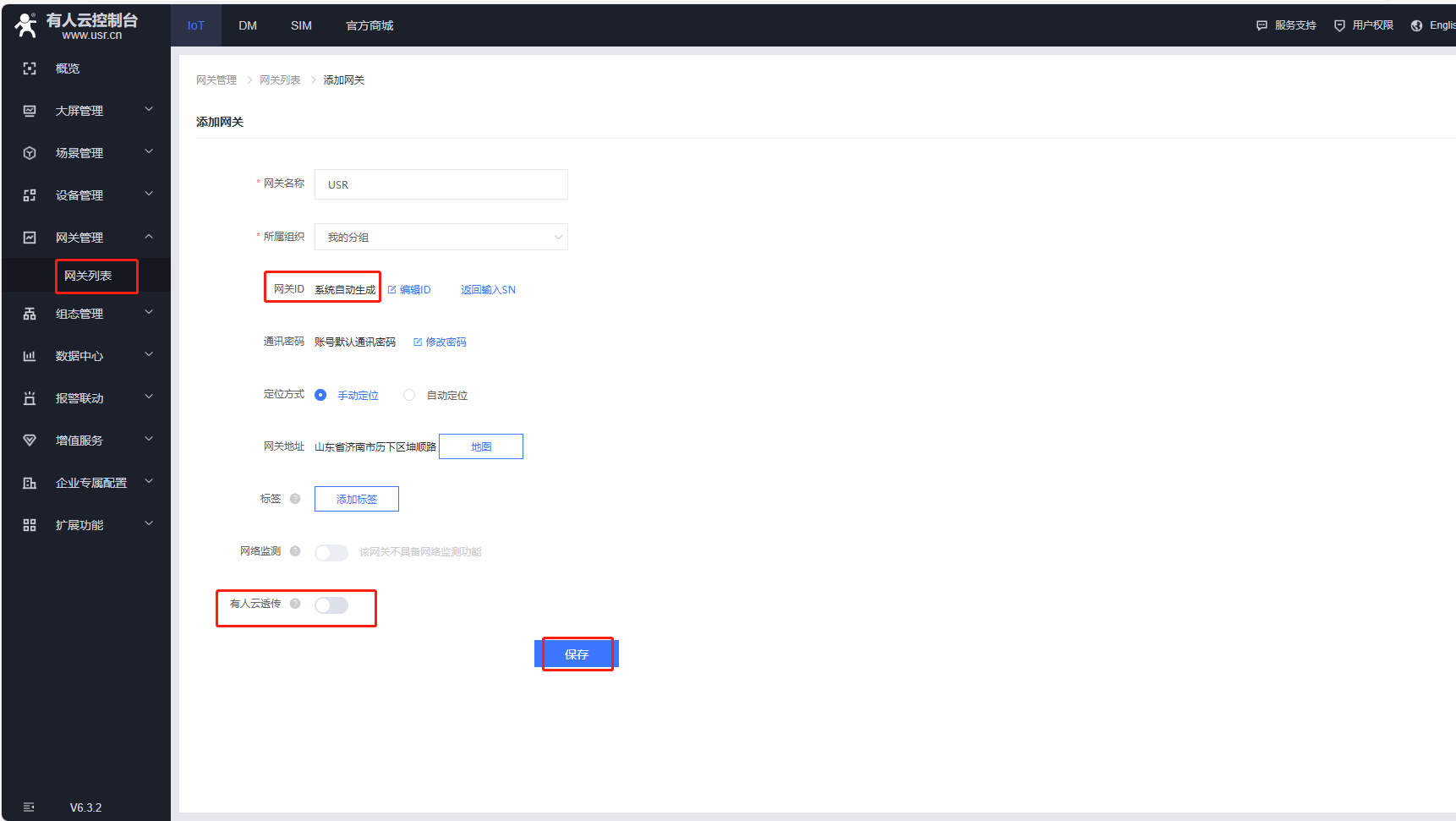

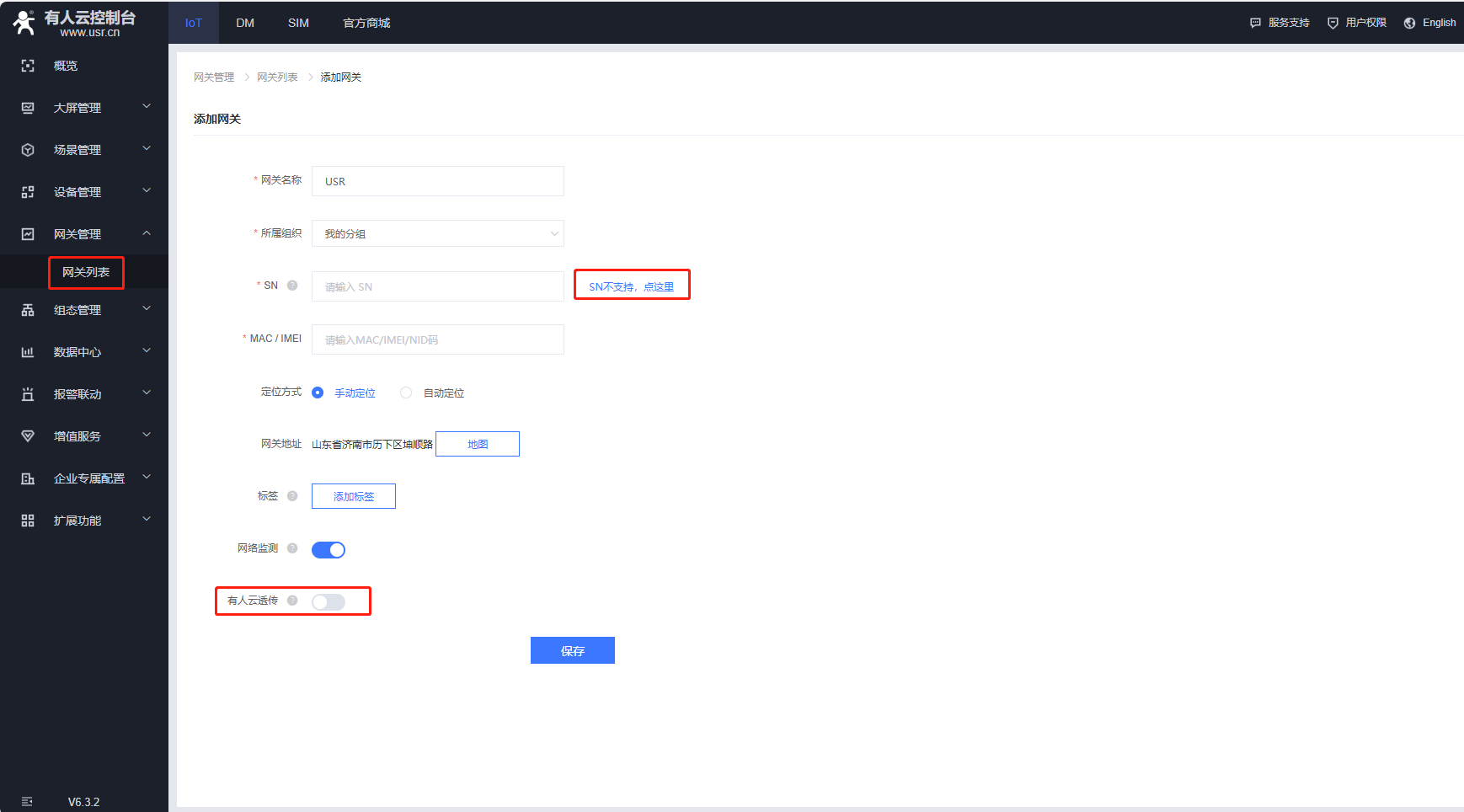

（2）USR不支持SN添加有人云的產品，在有人云添加網關的時候，點擊SN不支持點這里，自動生成ID和密碼，有人云透?jìng)餍枰P(guān)閉，最后點擊保存。

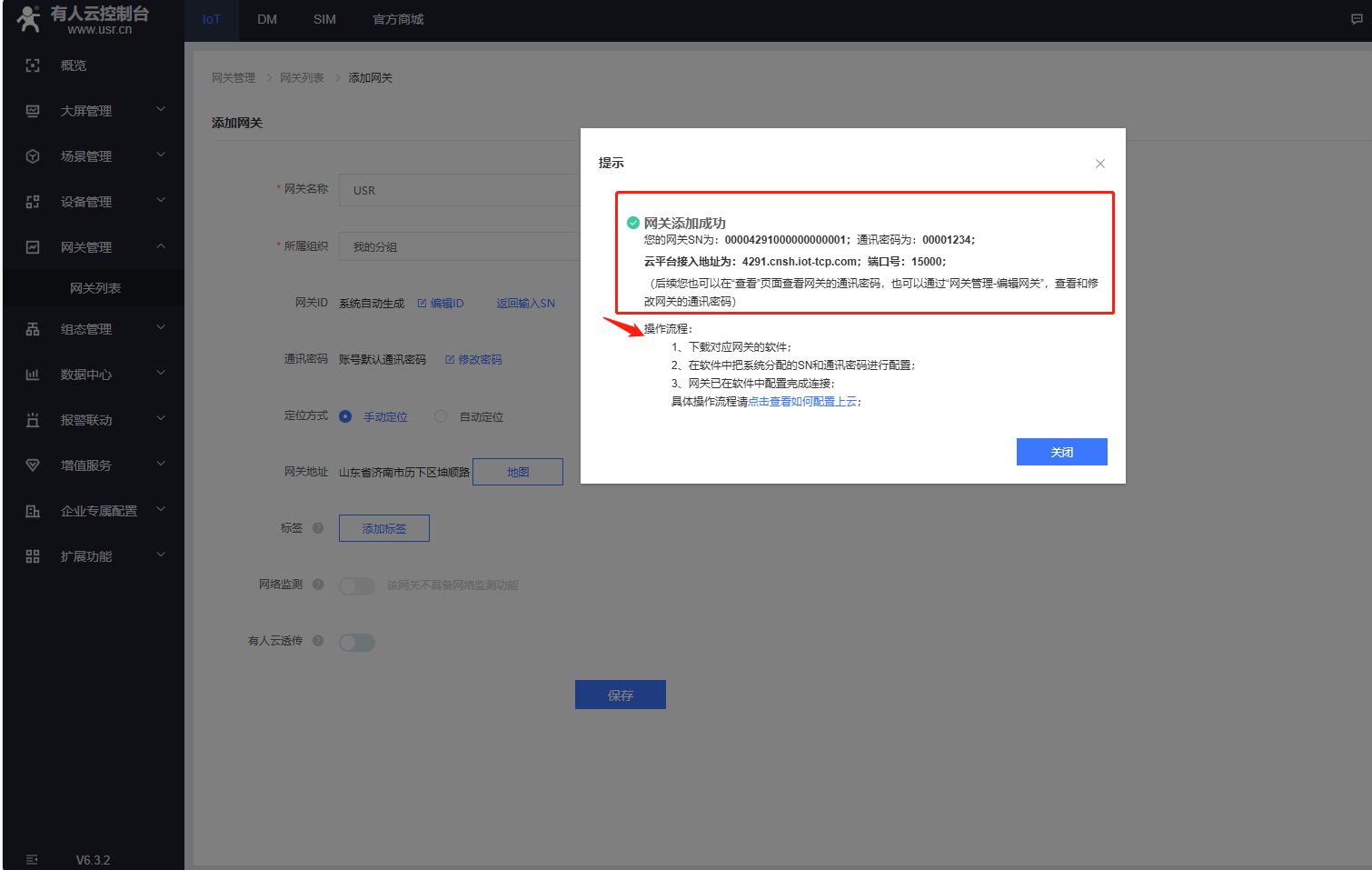

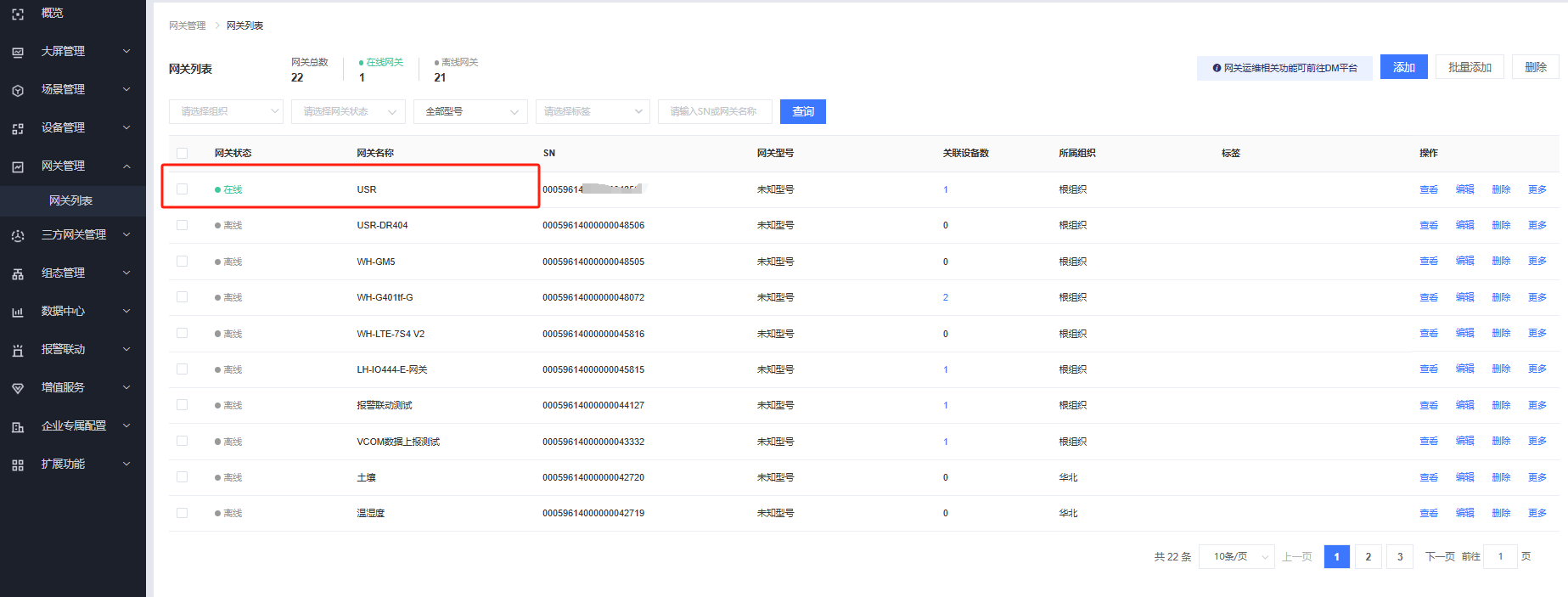

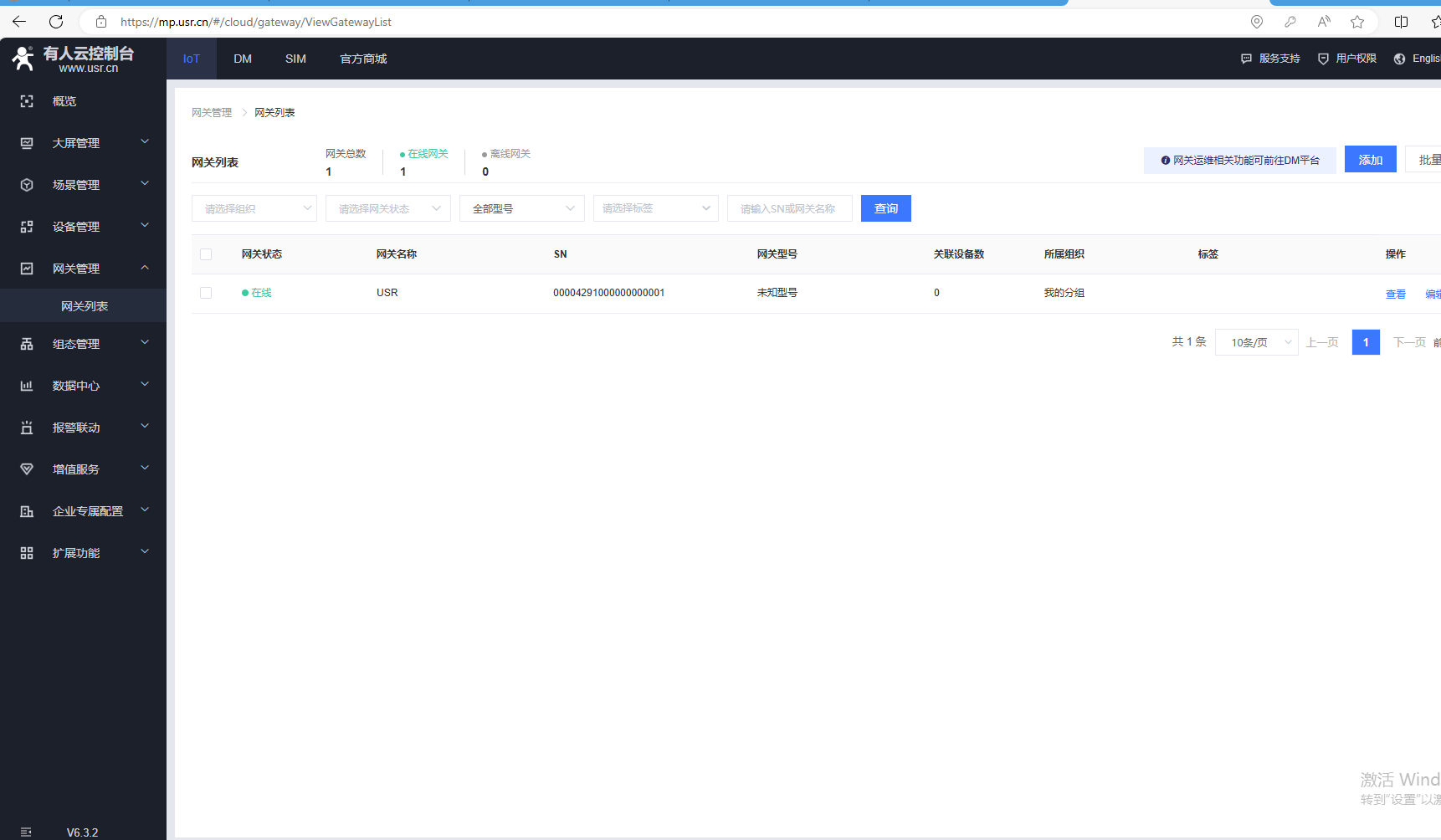

（3）添加完成，返回網關列表。

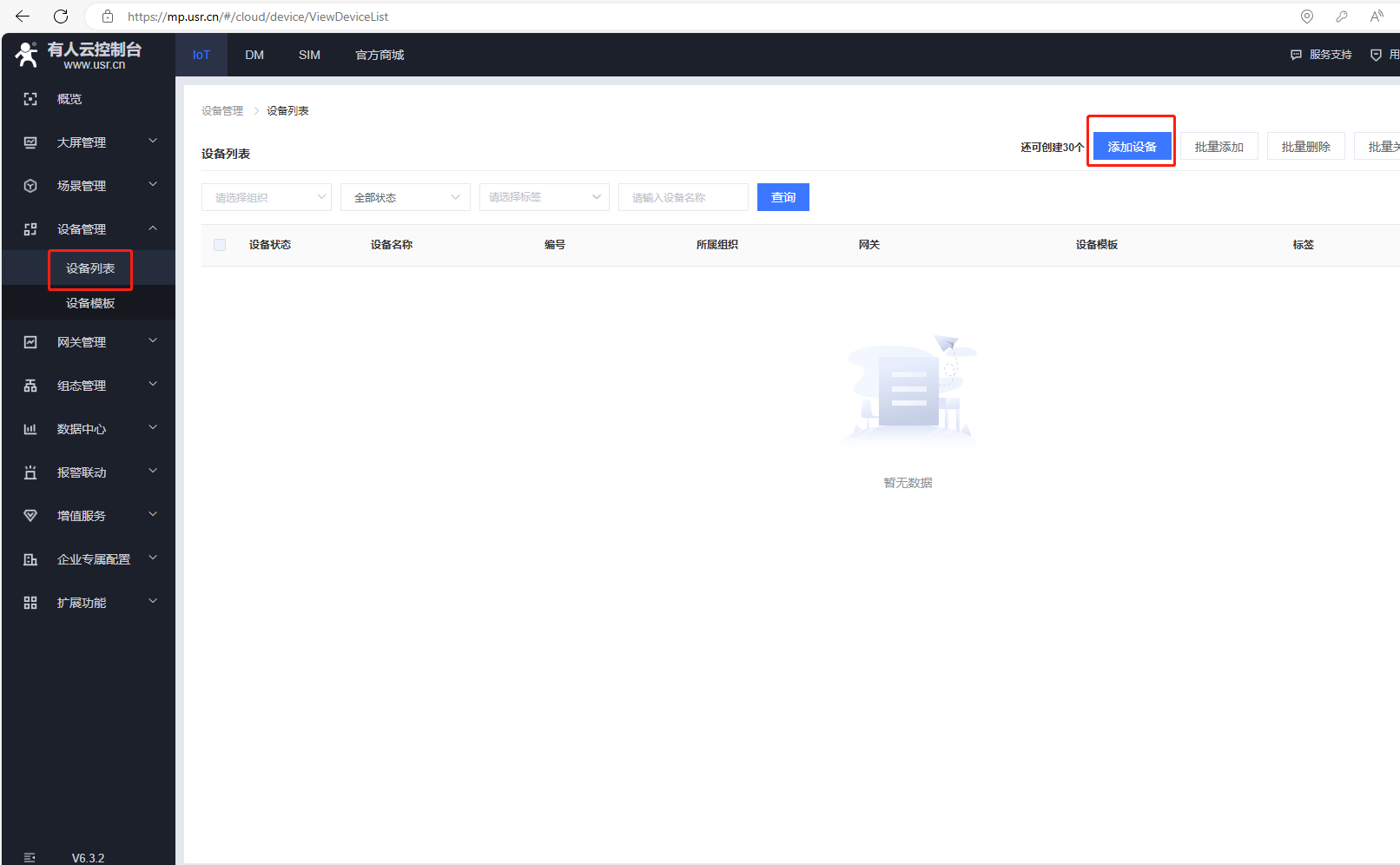

（4）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

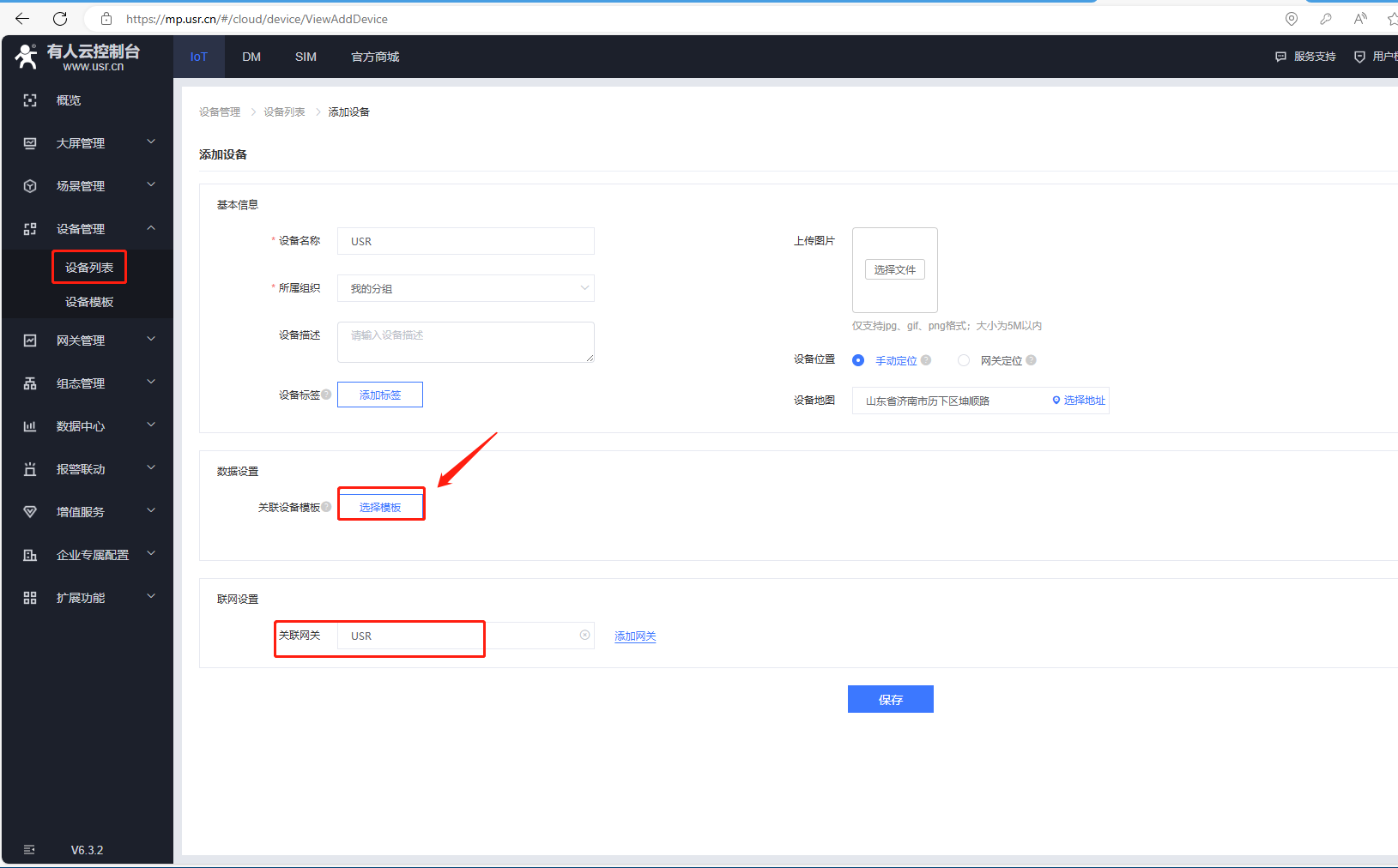

（5）添加模板，輸入設備名稱，點擊選擇模板。

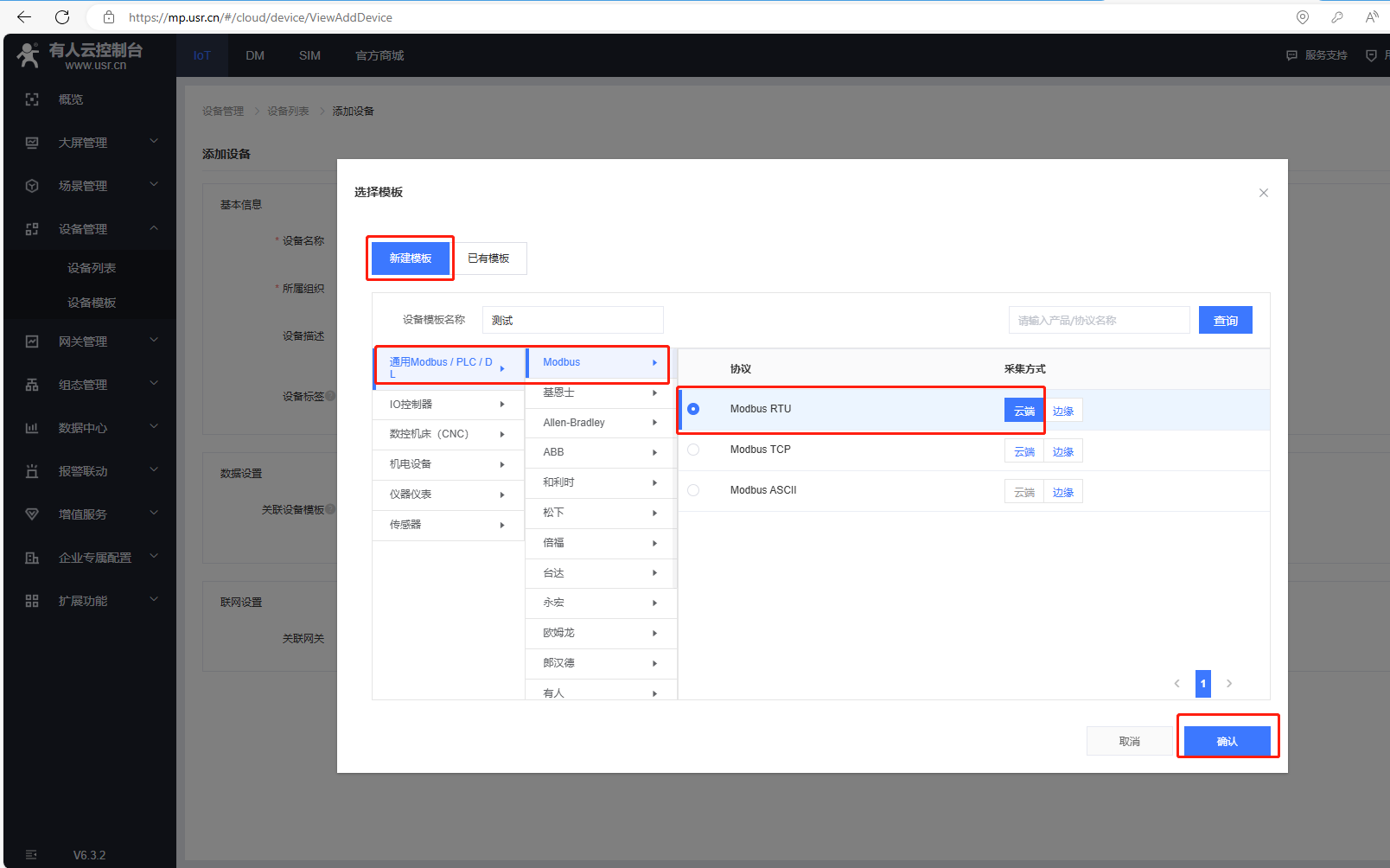

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

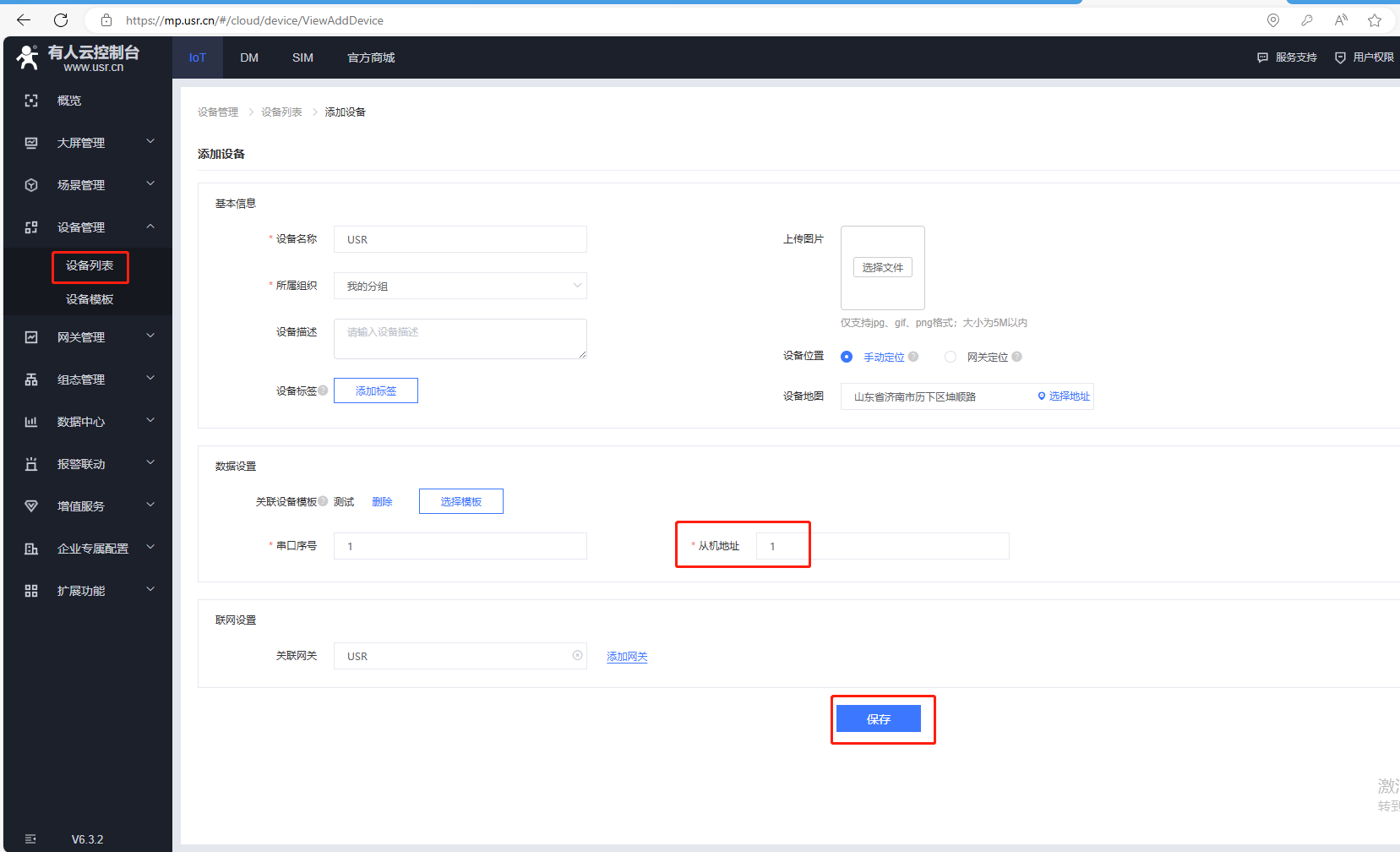

（6）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

聯網設置，關聯網關選擇自身設備，USR-G780s，最后點擊保存。

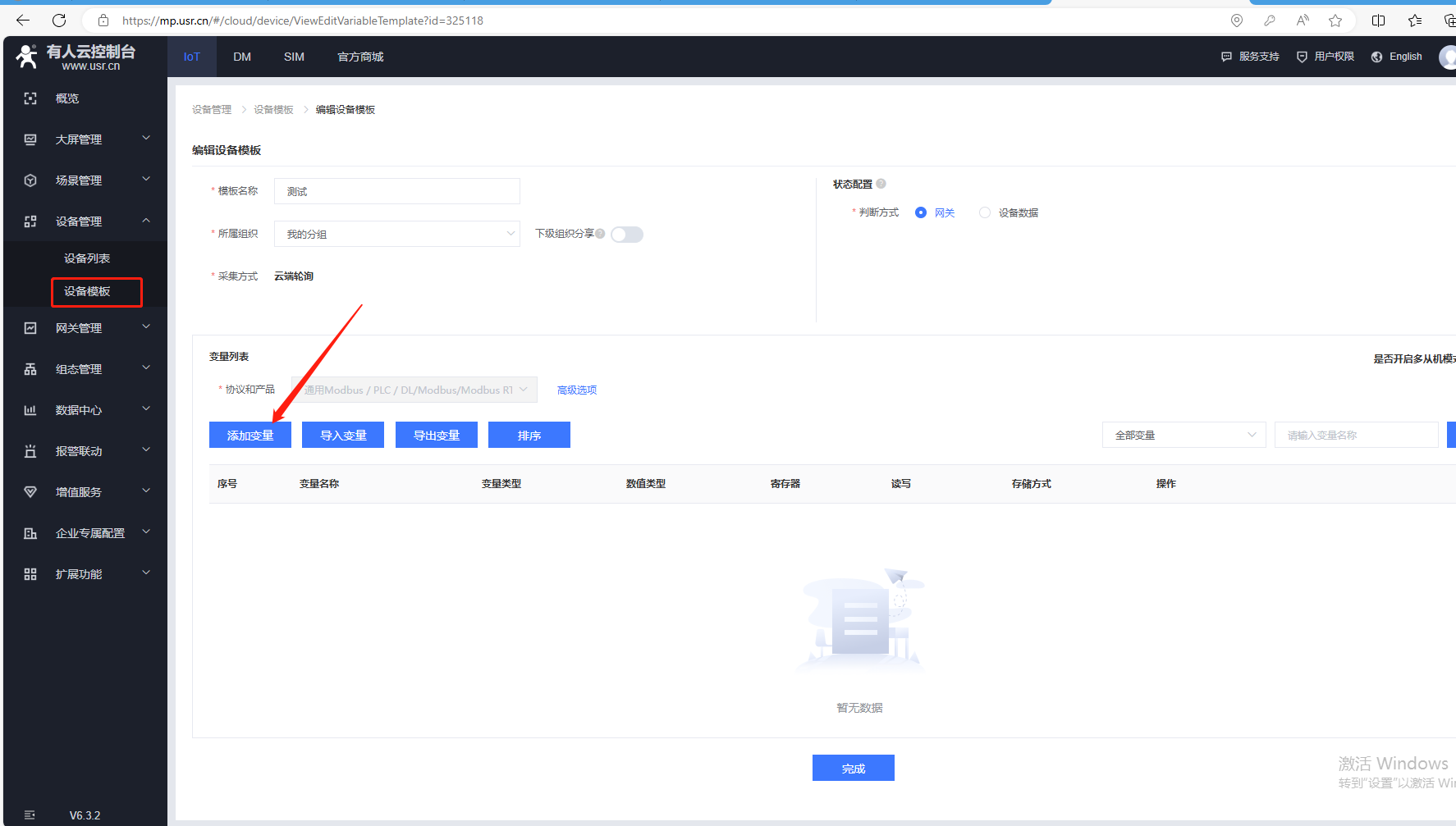

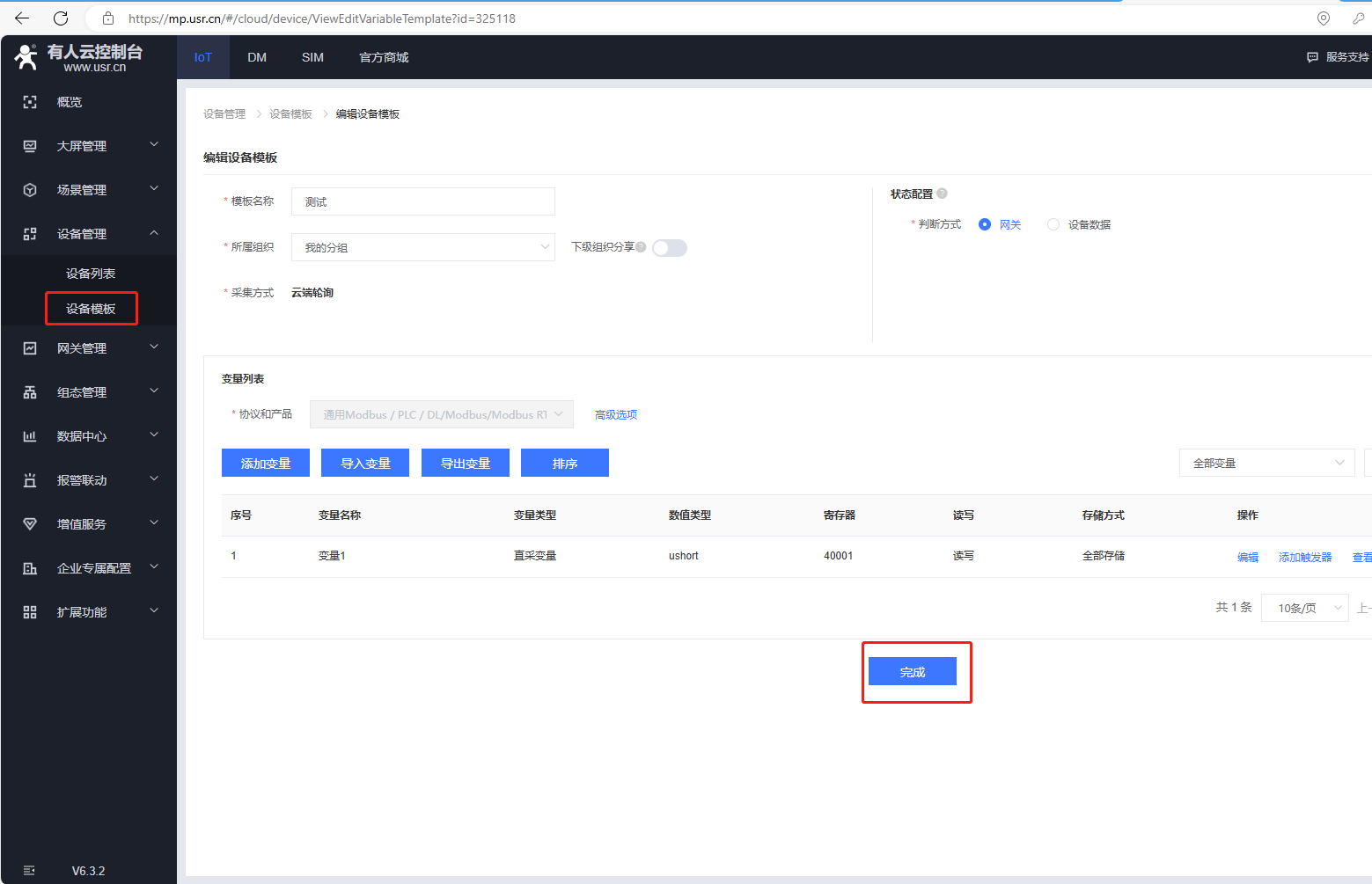

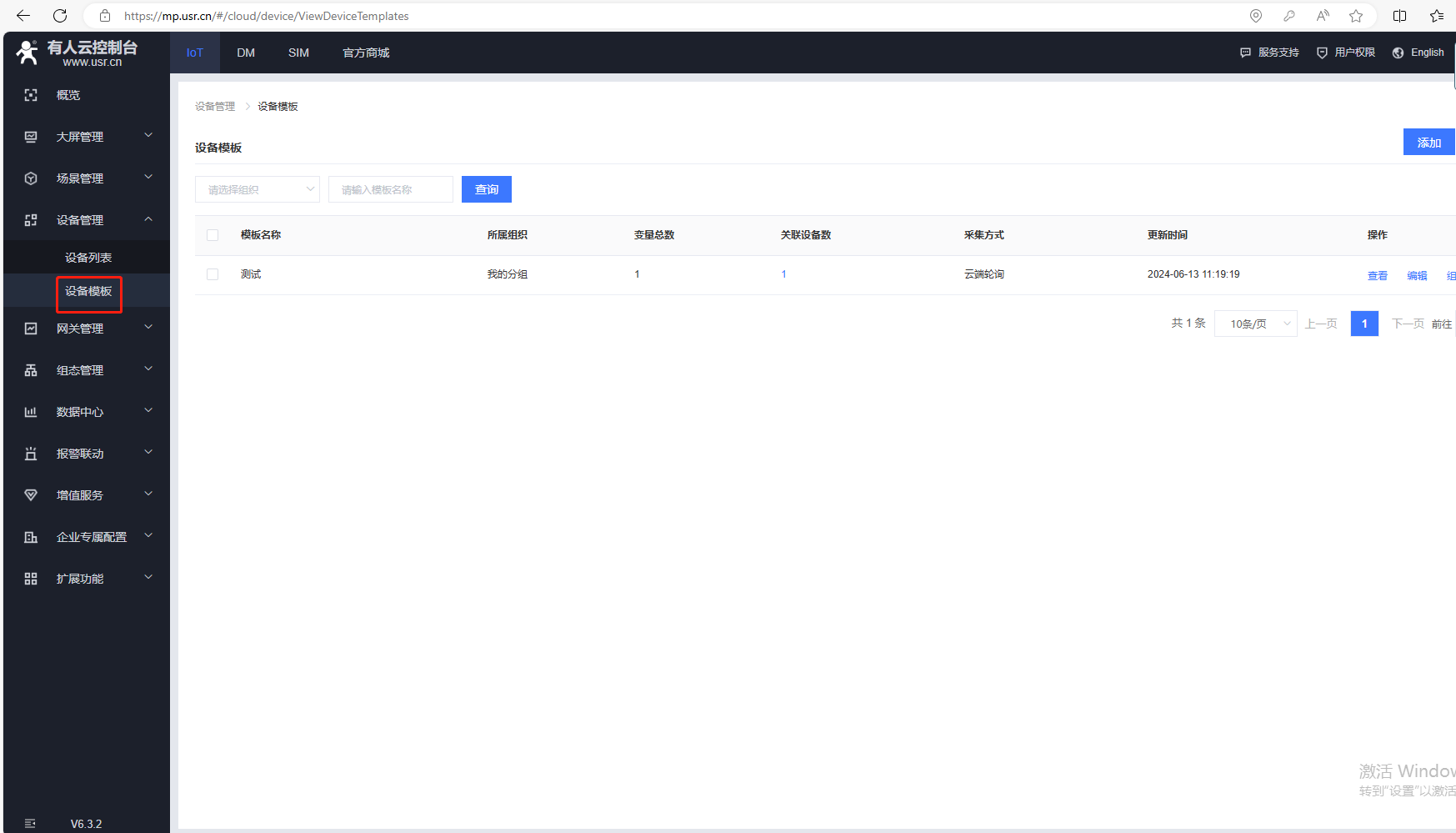

（7）添加變量，點擊設備管理，點擊設備模板，點擊編輯。

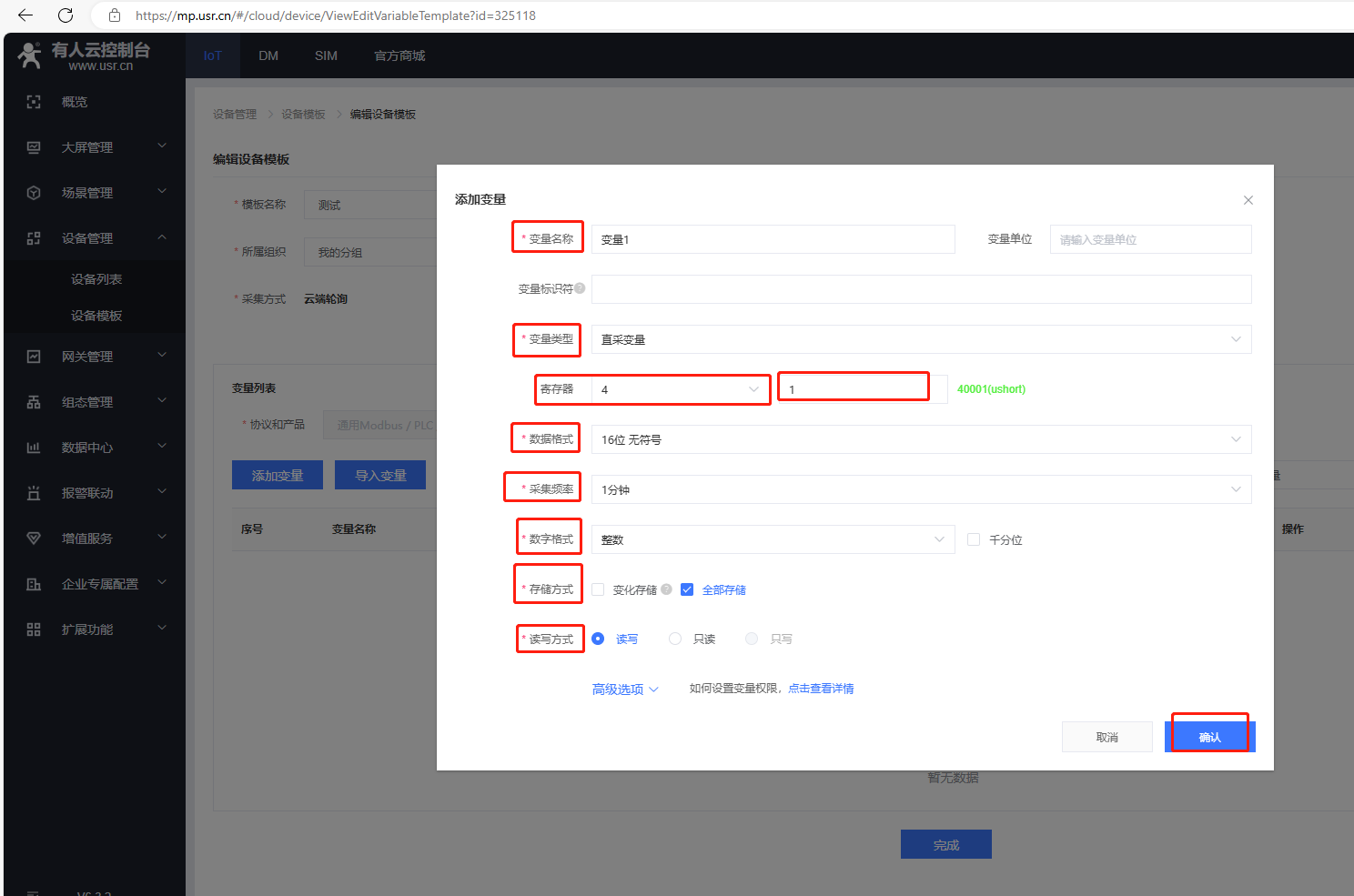

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

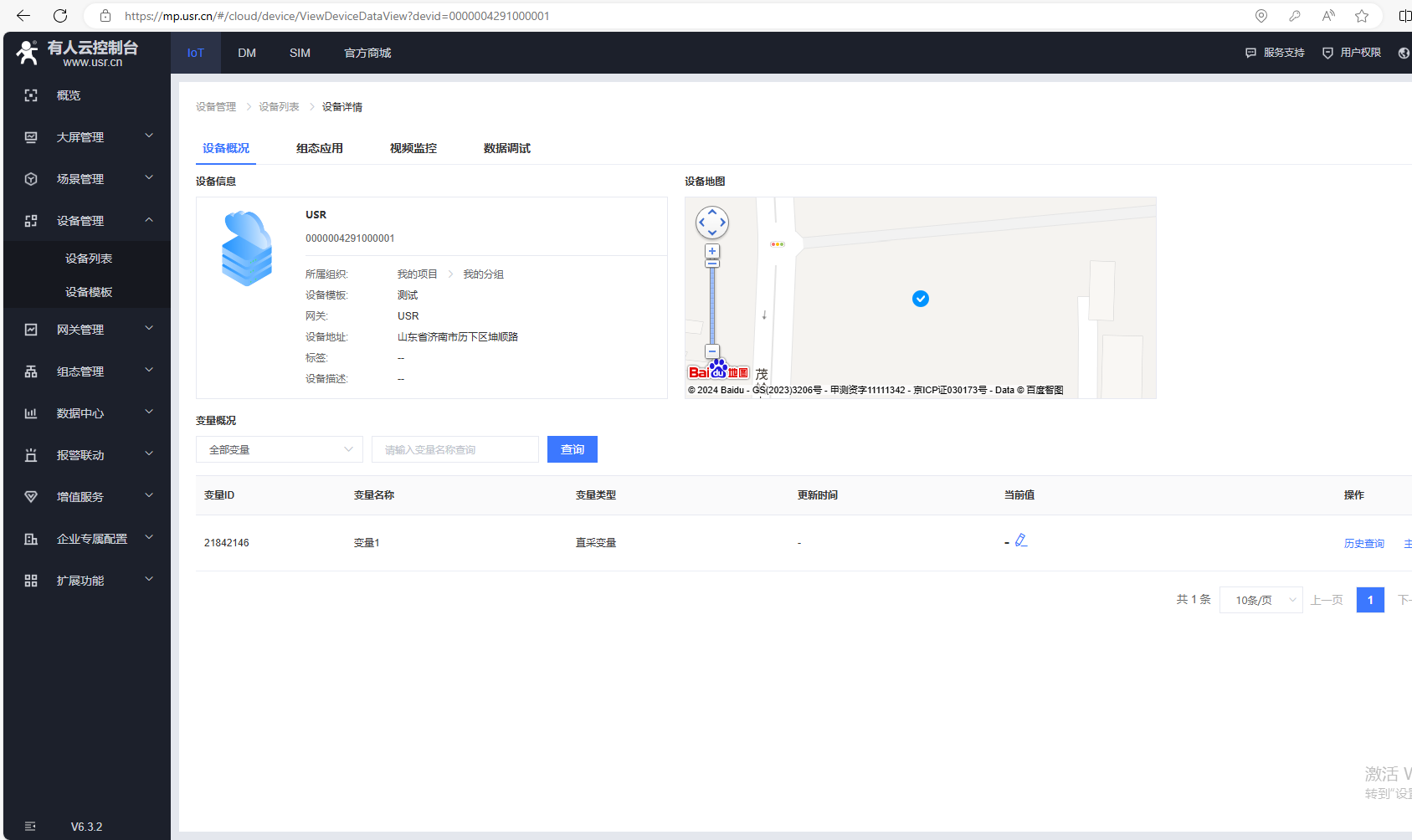

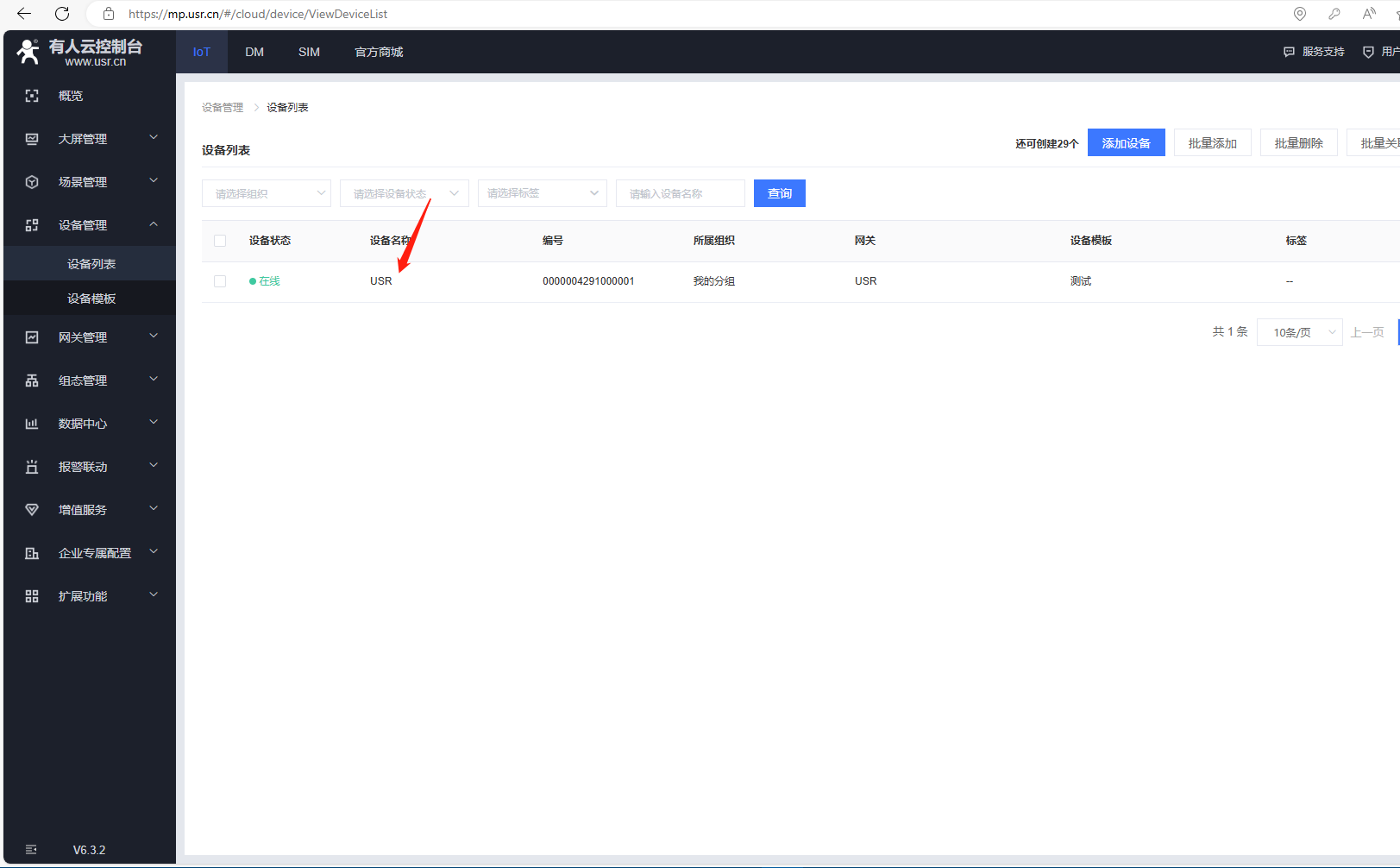

（8）返回設備列表，點擊設備名稱，可以去查看變量當前值。

四、產品參數設置

1、USR-DR404參數設置

USR-DR404插上WIFI天線，接上12V電源，電腦右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，點擊鏈接WIFI。

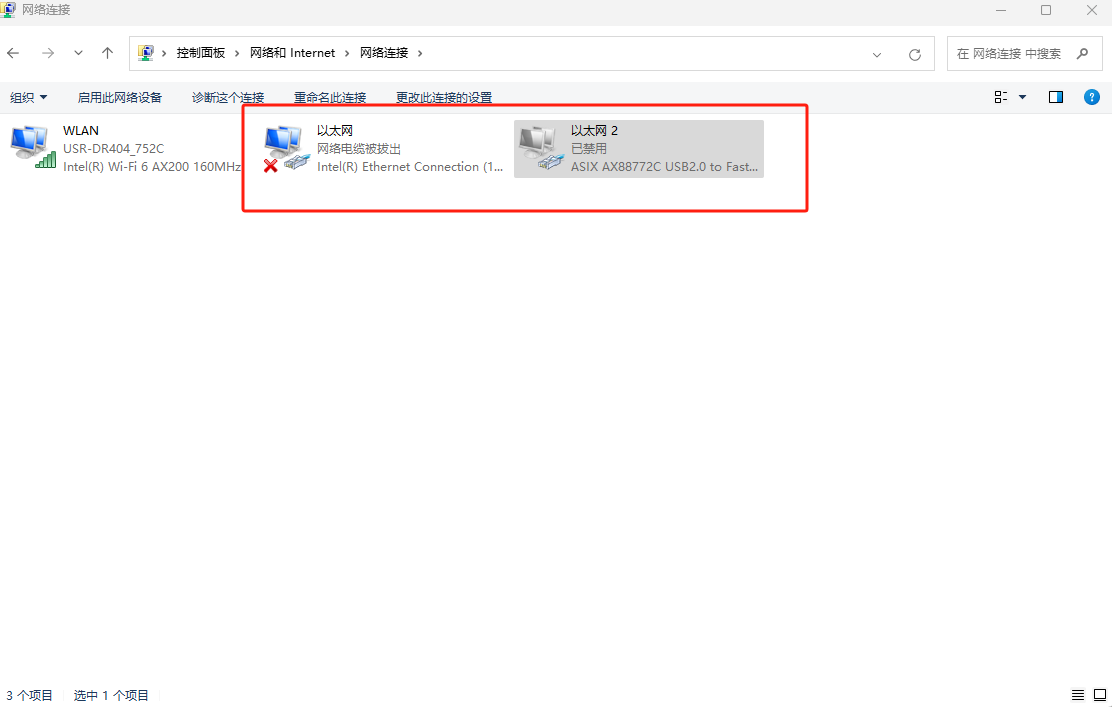

電腦關閉防火墻和殺毒軟件，禁用其他網卡

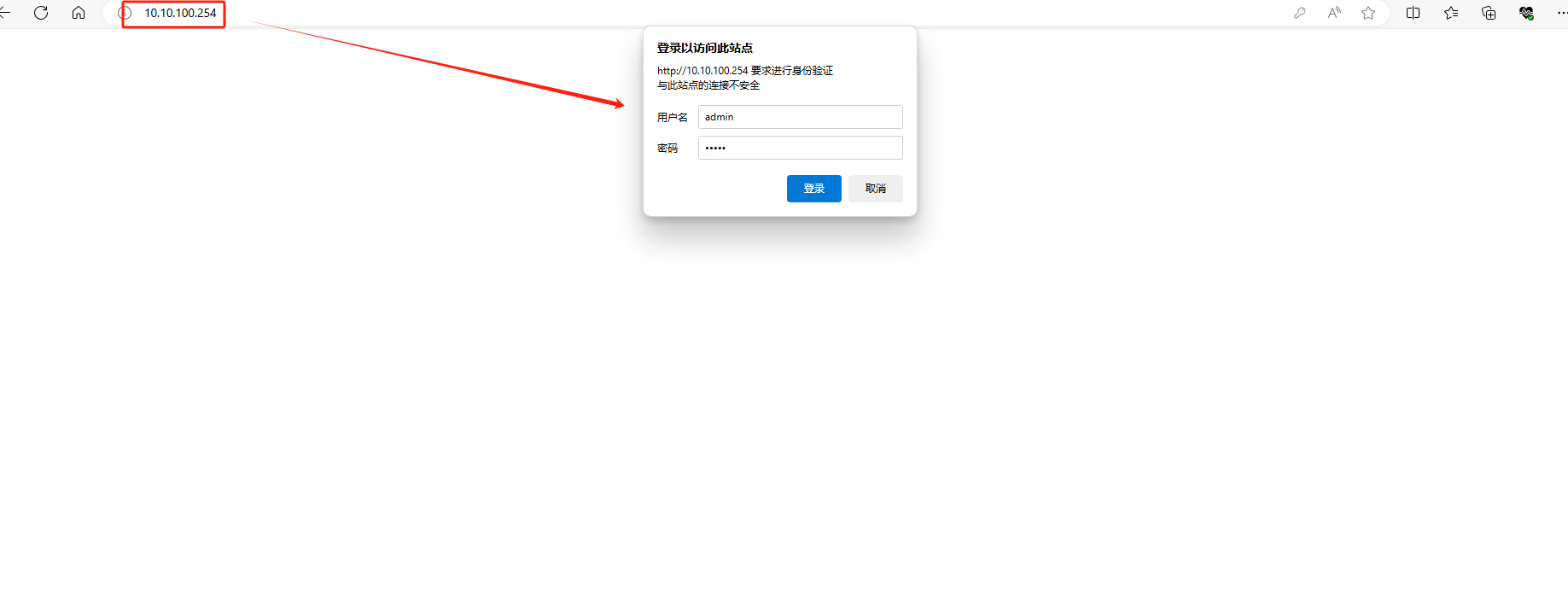

瀏覽器輸入10.10.100.254進入設備的內置網頁，賬號密碼都是admin

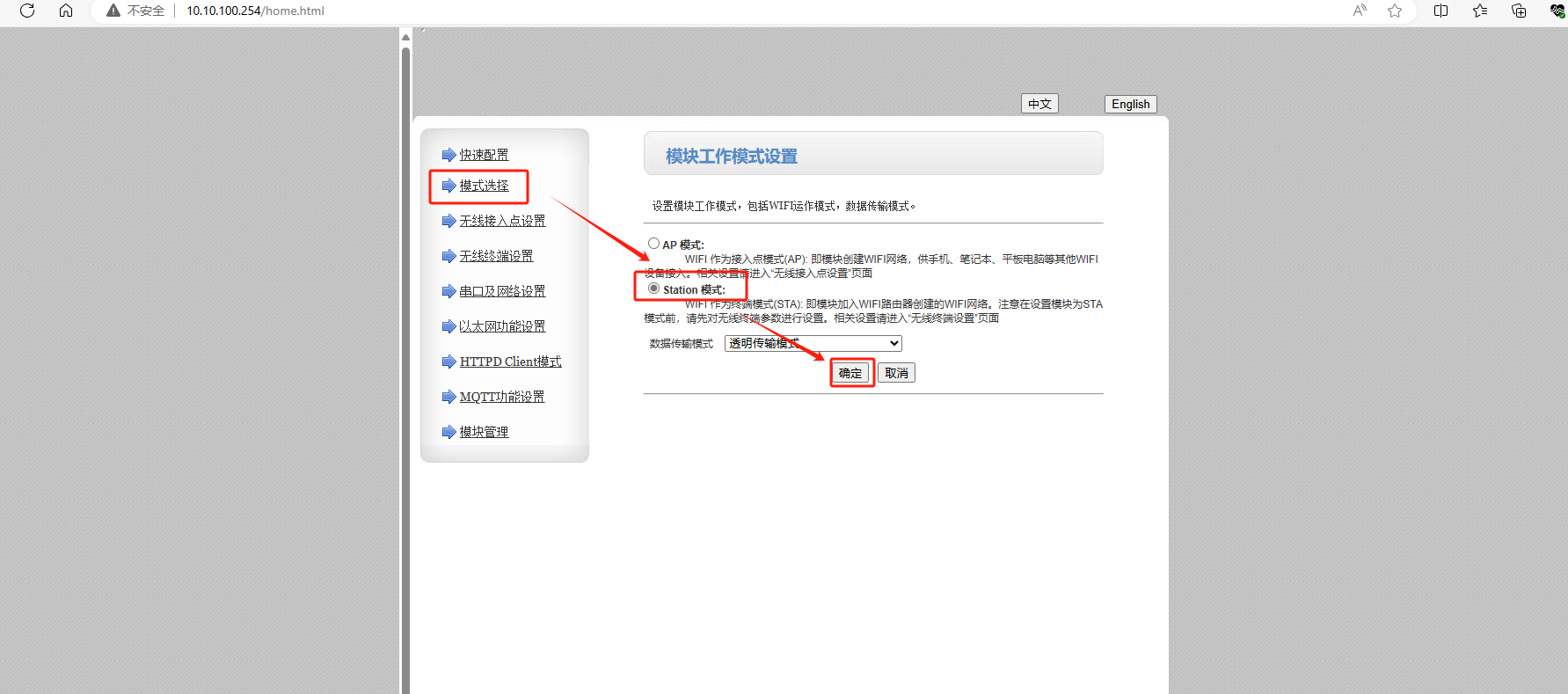

模式選擇---Station模式---確定

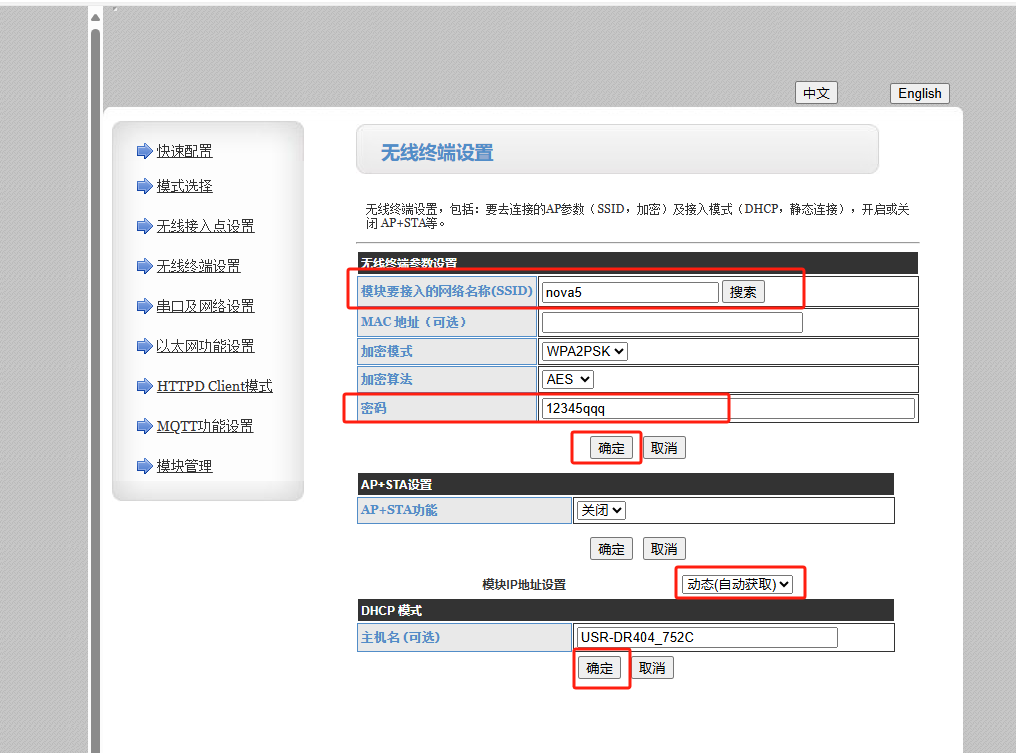

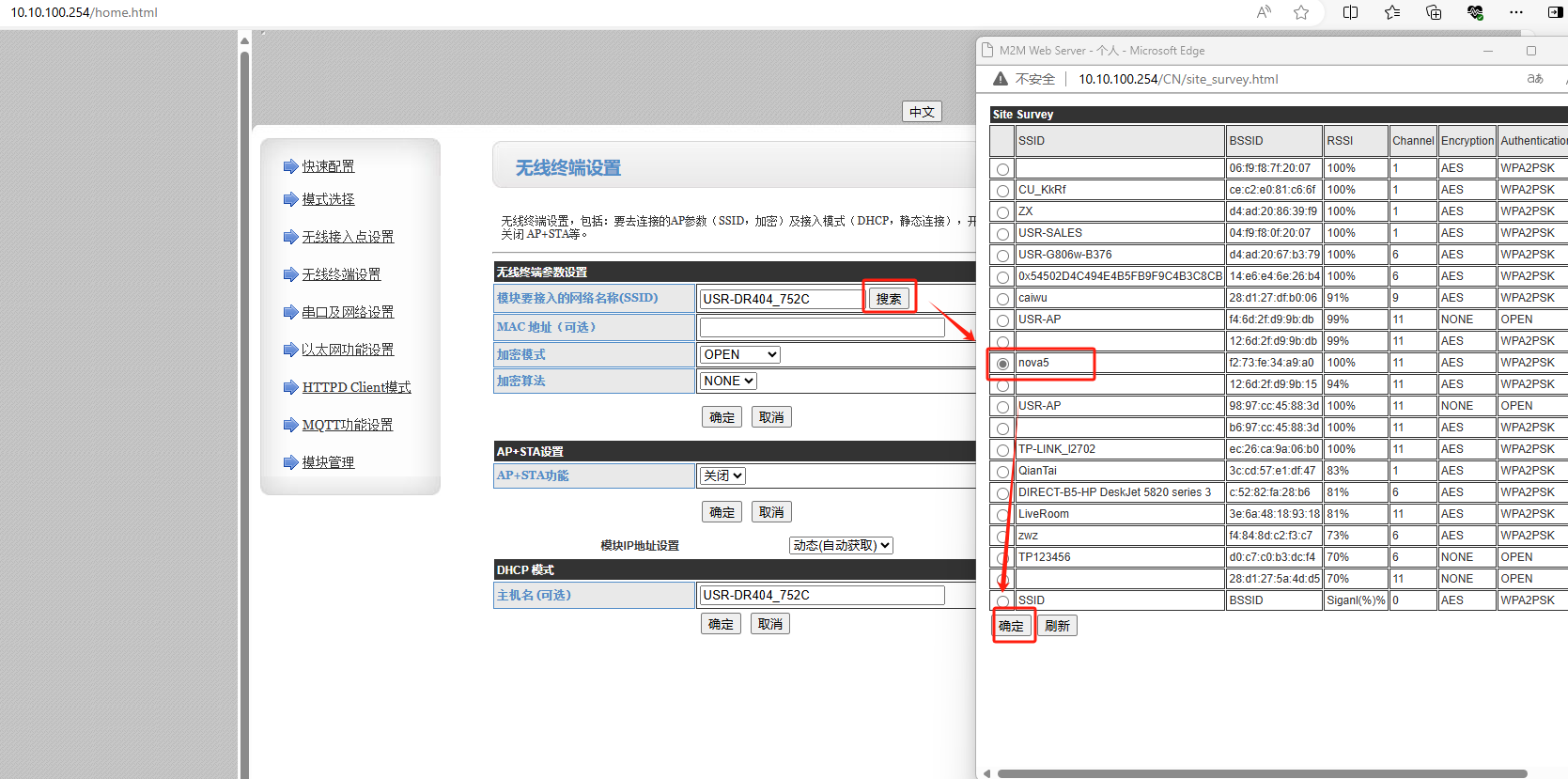

無線終端設置---搜索WIFI，搜到要連接的WIFI后，點擊確定，要連接的WIFI的密碼，點擊確定

模塊設置成動態（自動獲?。?，點擊確定

2、設置連接有人云平臺參數

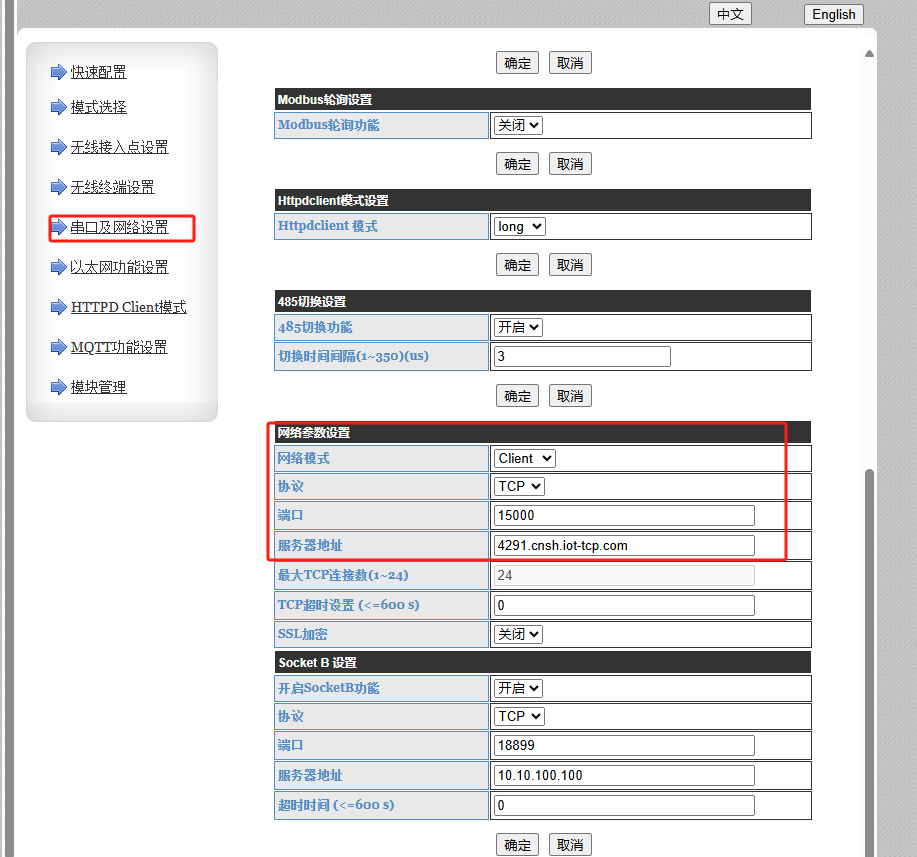

串口及網絡配置設置注冊包和服務器信息

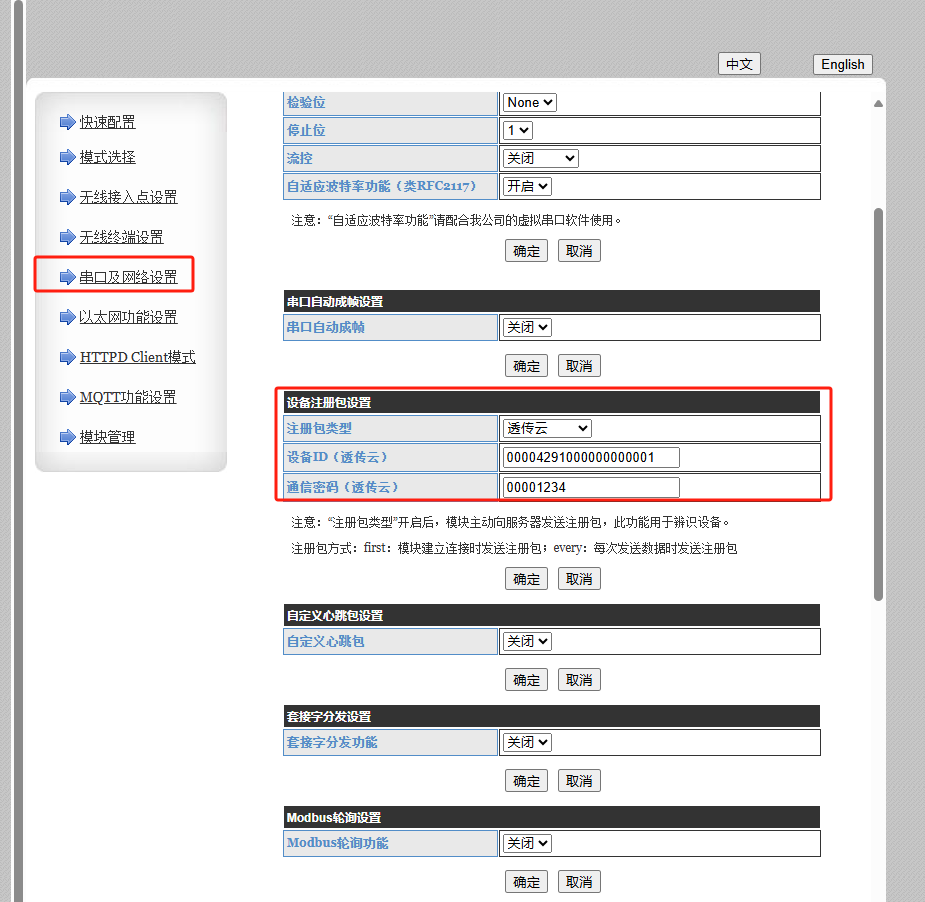

設備注冊包設置，選擇透?jìng)髟疲?/span>輸入有人云添加設備的ID 00004291000000000001和密碼00001234，點擊確定

網絡參數設置為T(mén)CP client,設置服務器地址4291.cnsh.iot-tcp.com和端口號15000，開啟注冊包，點擊確定。

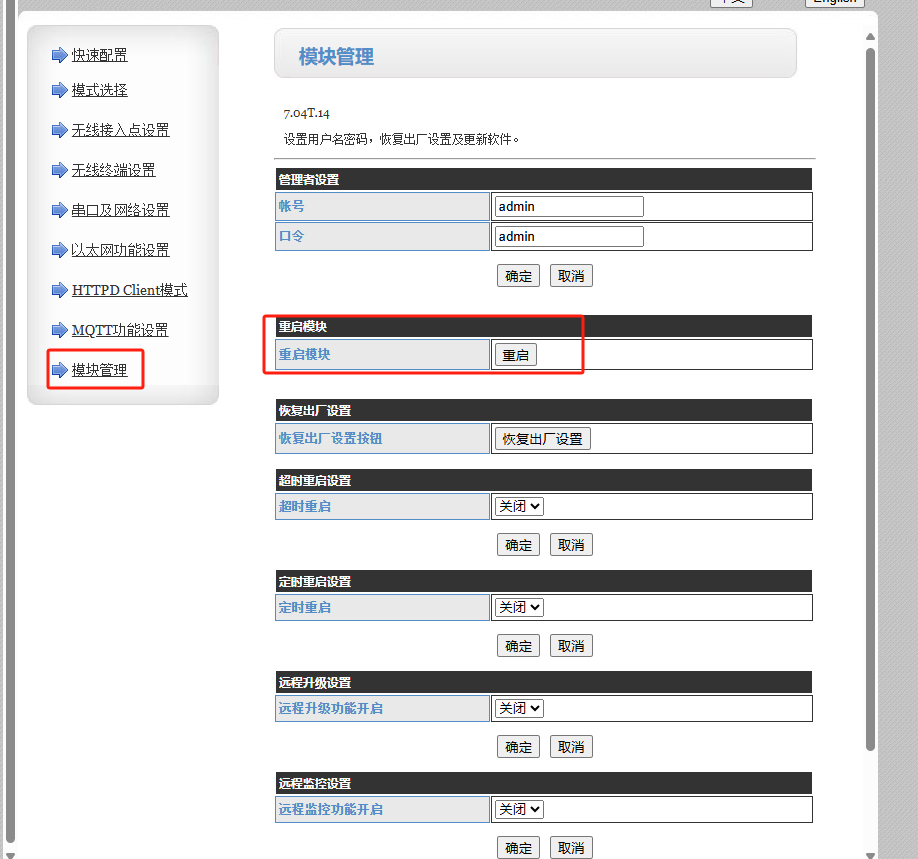

模塊管理設備重啟

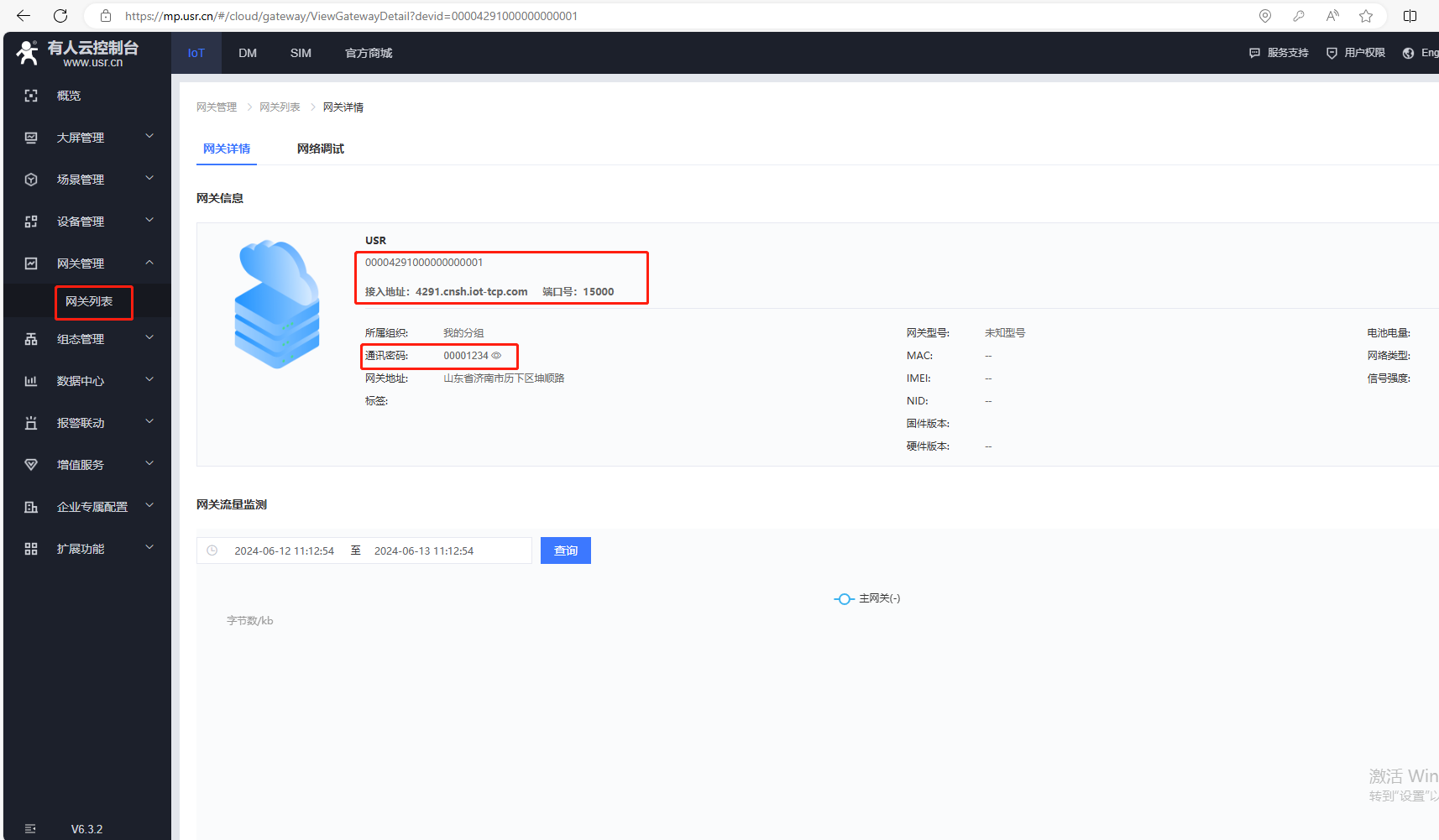

3、有人云設備在線

五、數據調試

1、打開串口軟件MODBUS slave軟件，配置參數

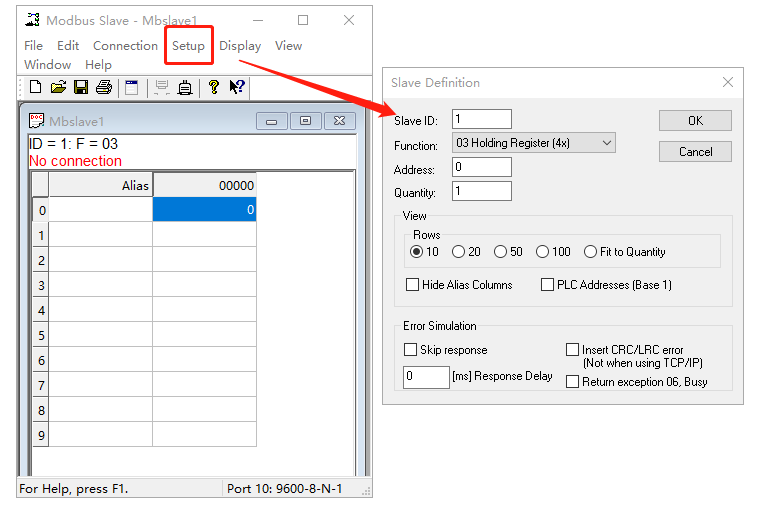

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

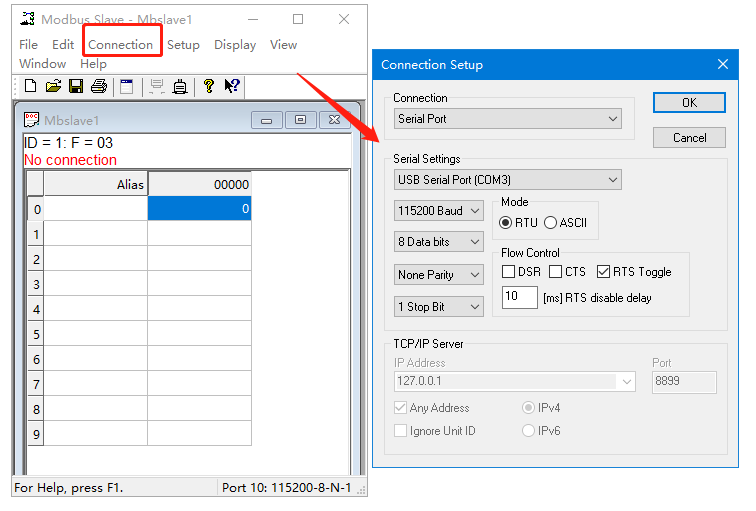

（2）點擊Connection,選擇串口，對應USR所接USB-RS485串口線的COM口號，串口參數和USR串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

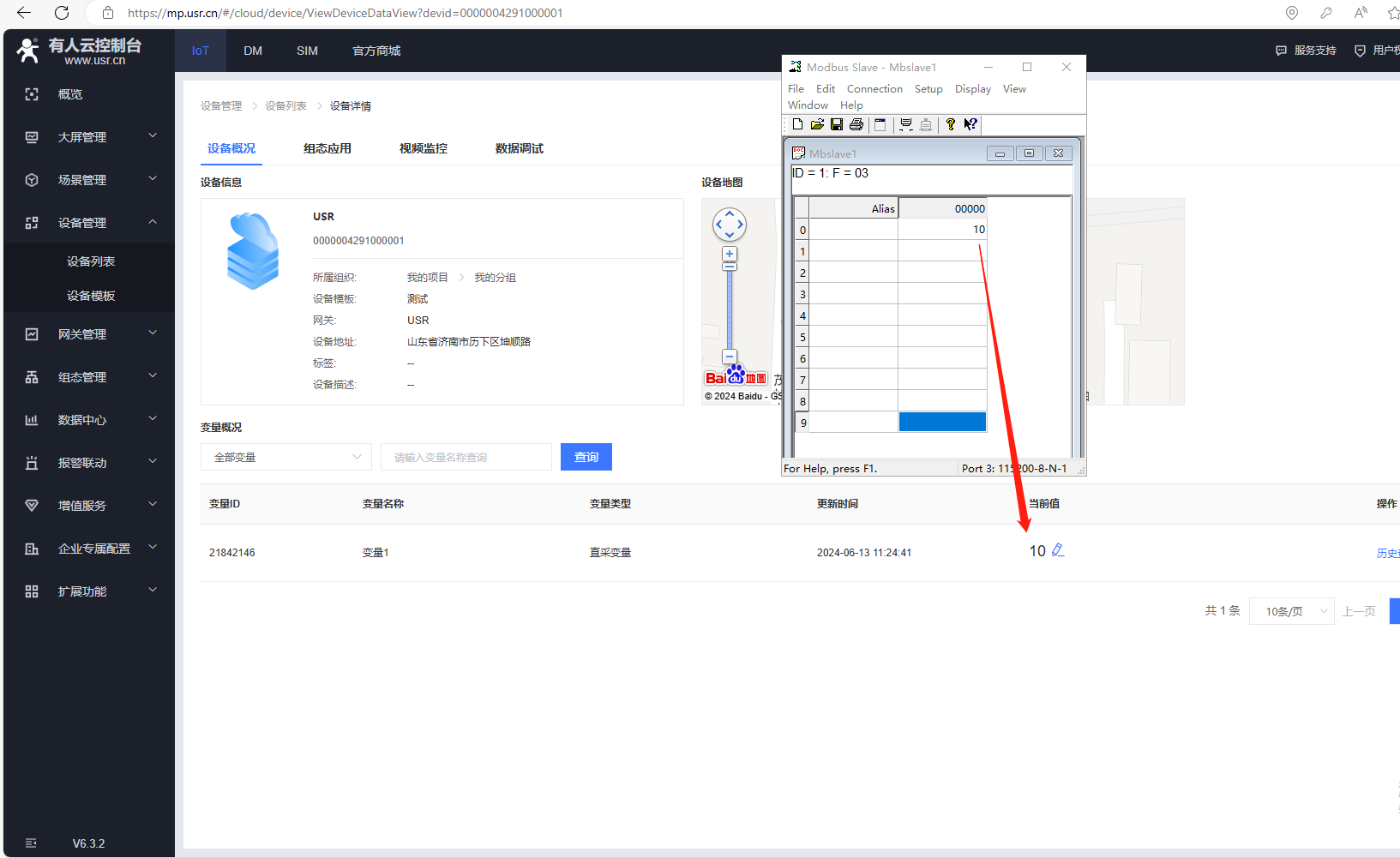

2、MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

3、有人云寫數據20，MODBUS slave數據變?yōu)?0。

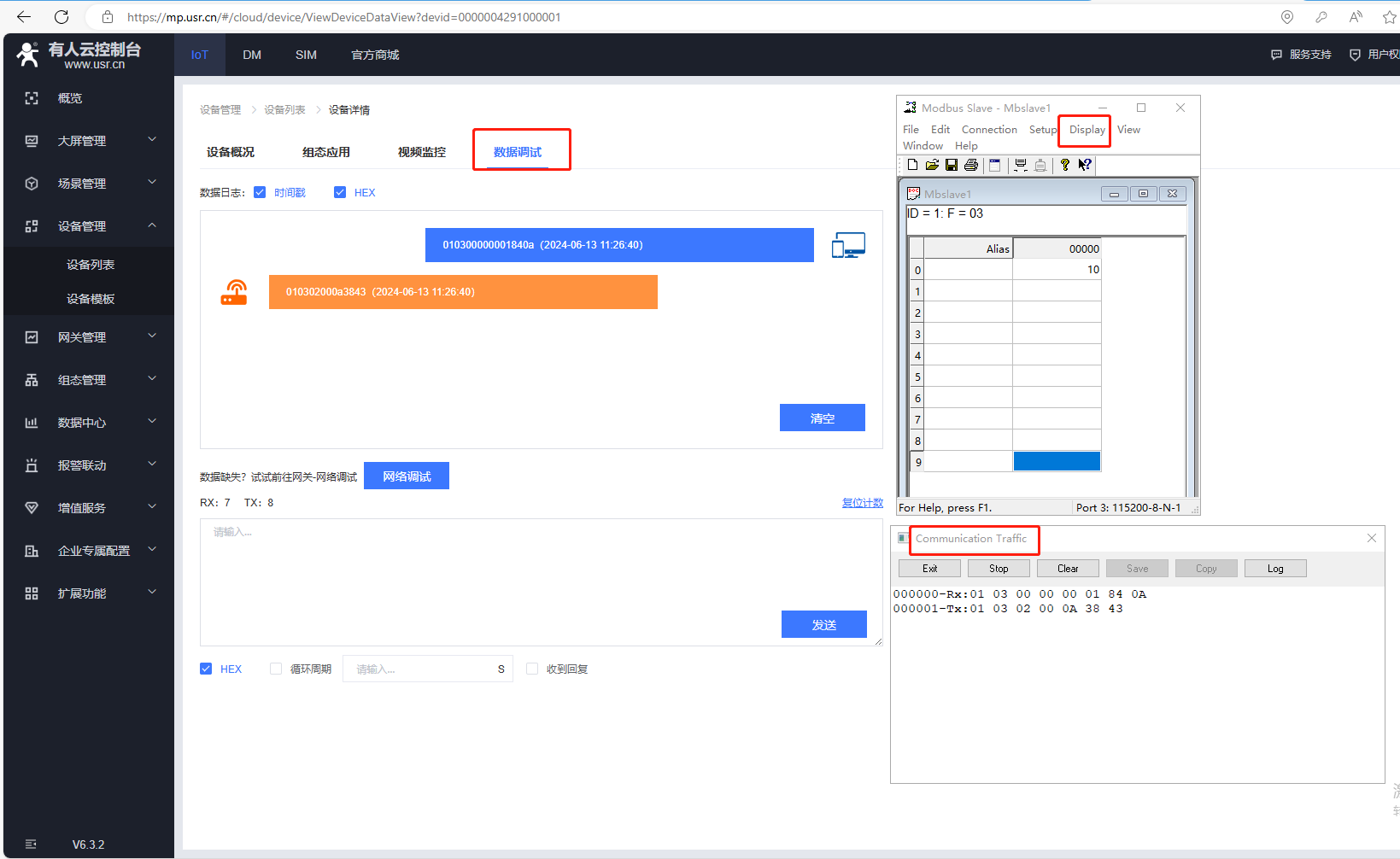

4、有人云數據調試功能

還可以利用有人云的數據調試功能，查看有人云的數據收發是否正常。

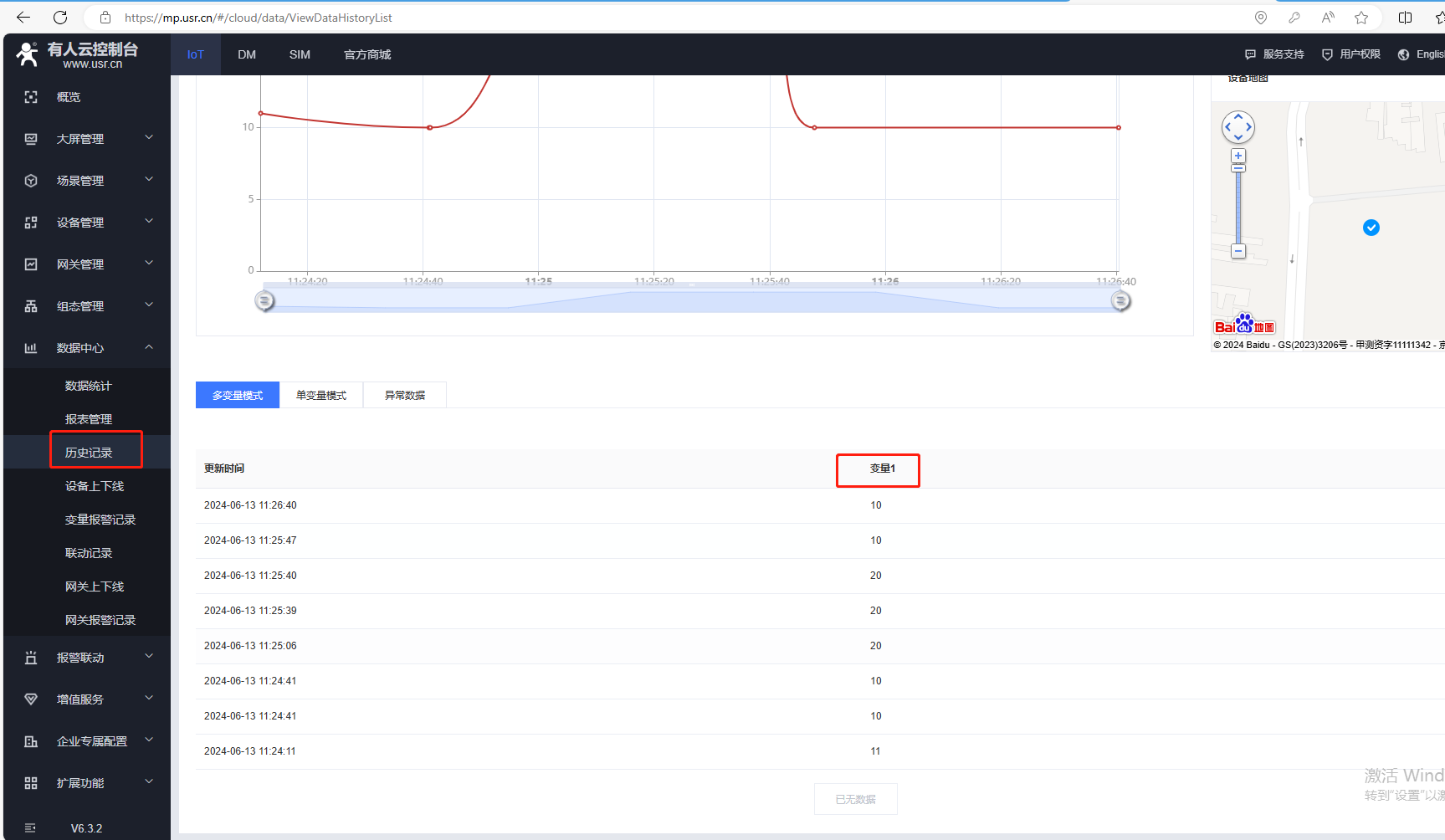

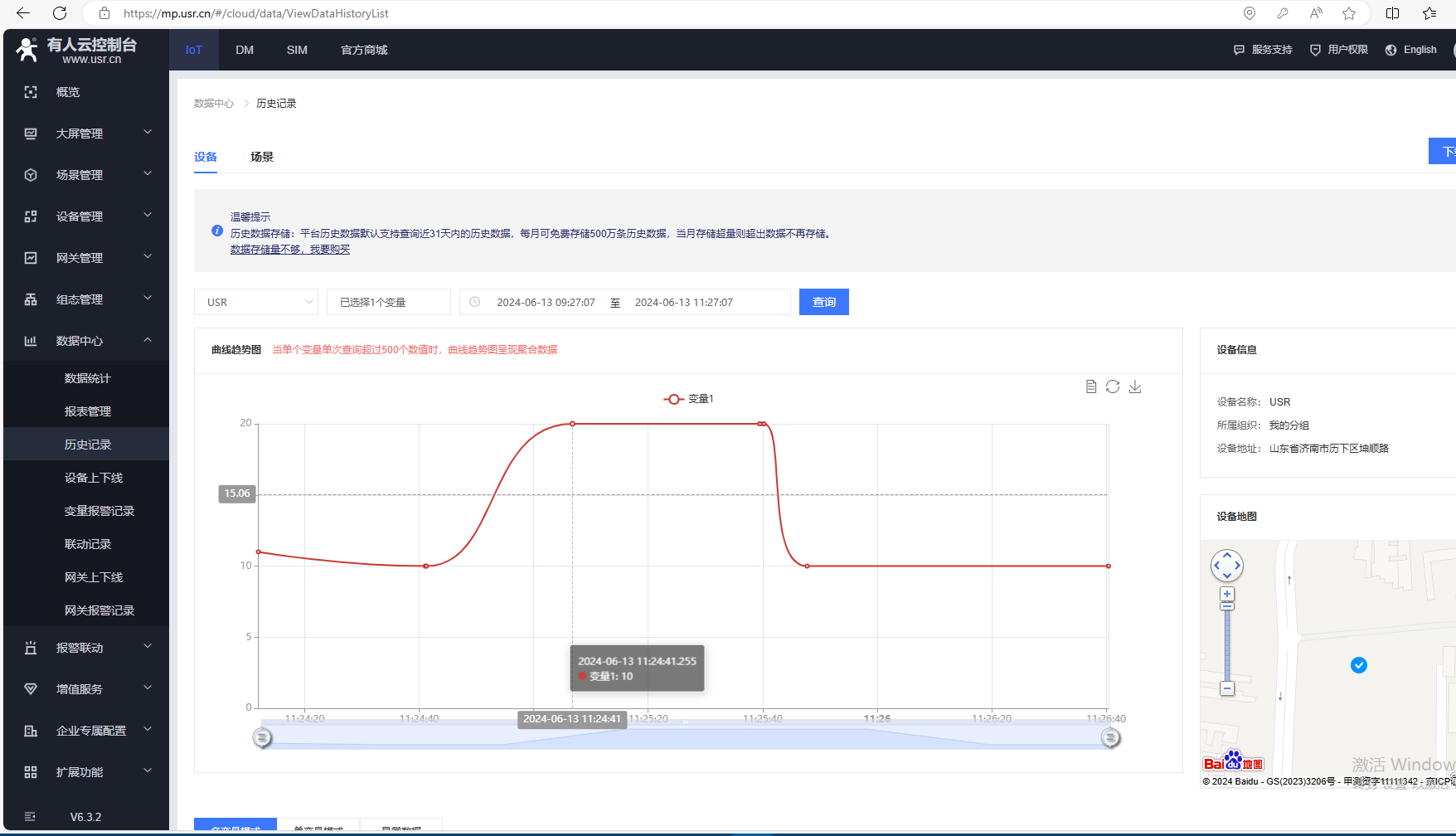

5、數據中心，歷史記錄查看歷史曲線和歷史數據

編寫人：尹叢欣 編寫日期：2024-06-26

審核人：尹叢欣 審核日期：2024-06-26

訂正版本：V1.0 訂正內容：初稿
