一、資料下載

USR-DR404 說明書官網下載鏈接：http://imbacareer.com.cn/Download/895.html

USR-DR404 規格書官網下載鏈接：http://imbacareer.com.cn/Download/829.html

USR-DR404 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1056.html

虛擬串口調試助手軟件V3官網下載鏈接：http://imbacareer.com.cn/Download/31.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR404 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

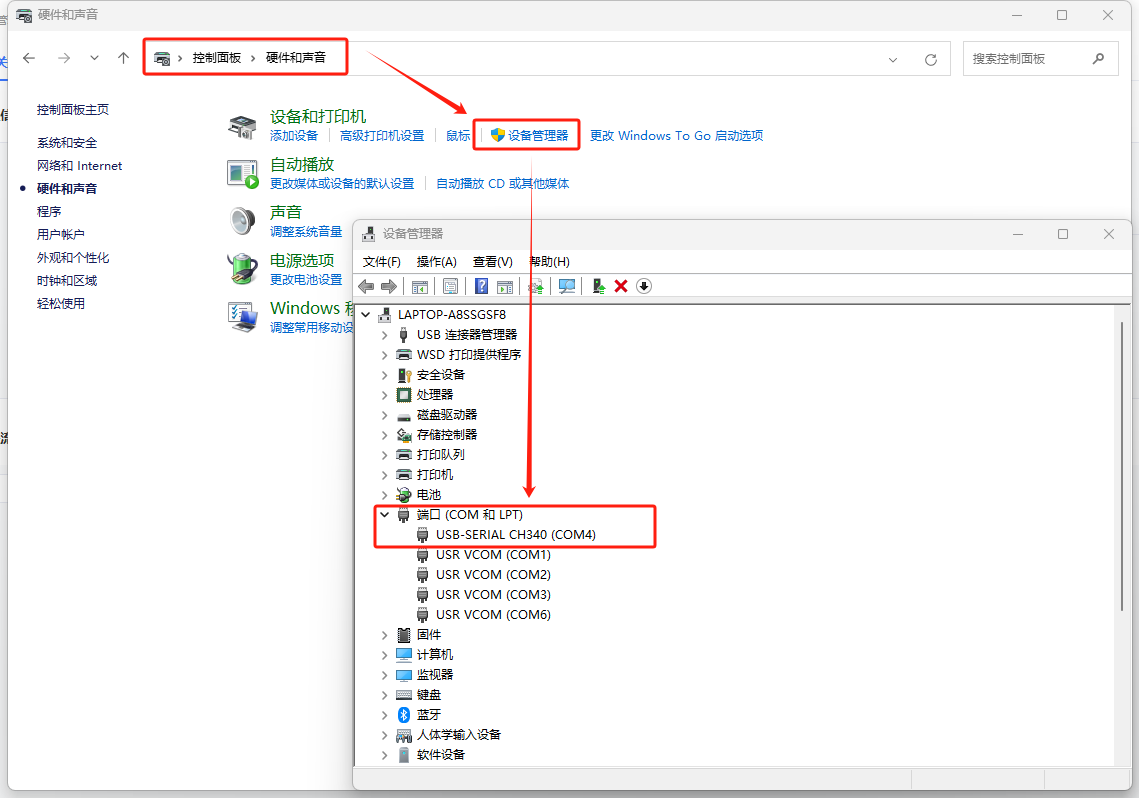

USR-DR404的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。USB轉換器COM口為COM4。

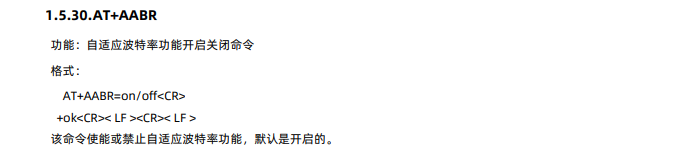

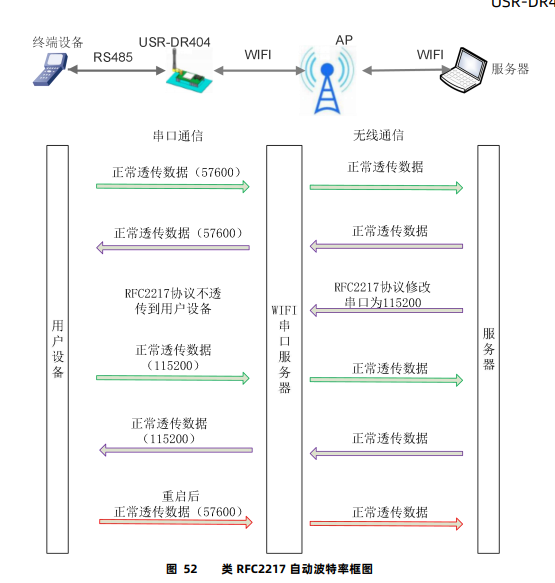

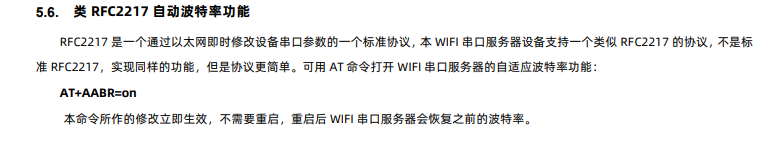

3、 類 RFC2217 自動波特率功能說明

三、產品參數設置

1、USR-DR404聯網測試

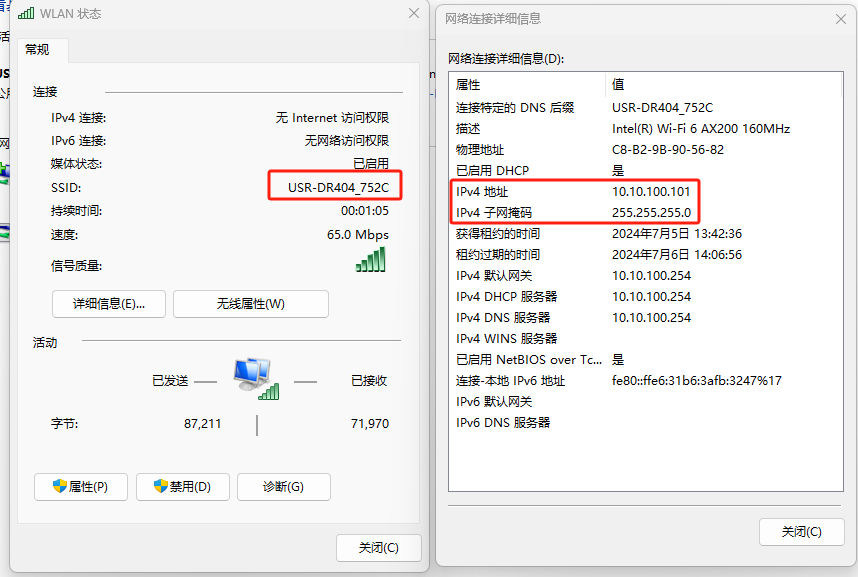

USR-DR404插上WIFI天線，接上12V電源，電腦右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，點擊鏈接WIFI。電腦關閉防火墻和殺毒軟件，禁用其他網卡，僅保留本地WIFI 網卡。

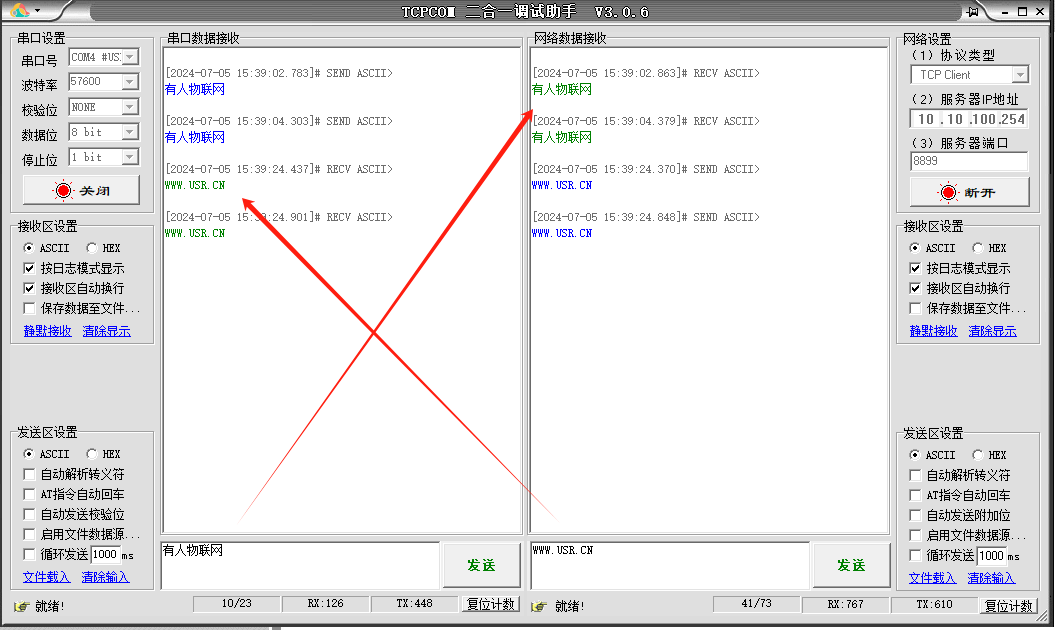

打開串口、網絡二合一調試助手軟件

網絡端設置為TCP client,目標IP10.10.100.254，目標端口號8899，點擊連接。

串口端選擇COM4，57600、NONE、8、1，打開串口，互發數據進行測試。

注：設備出廠默認串口參數是57600、NONE、8、1，USR-DR404的socketA出廠默認TCP SERVER模式，默認IP是10.10.100.254，端口號默認8899。

2、USR-DR404類RFC2217自適應波特率功能測試

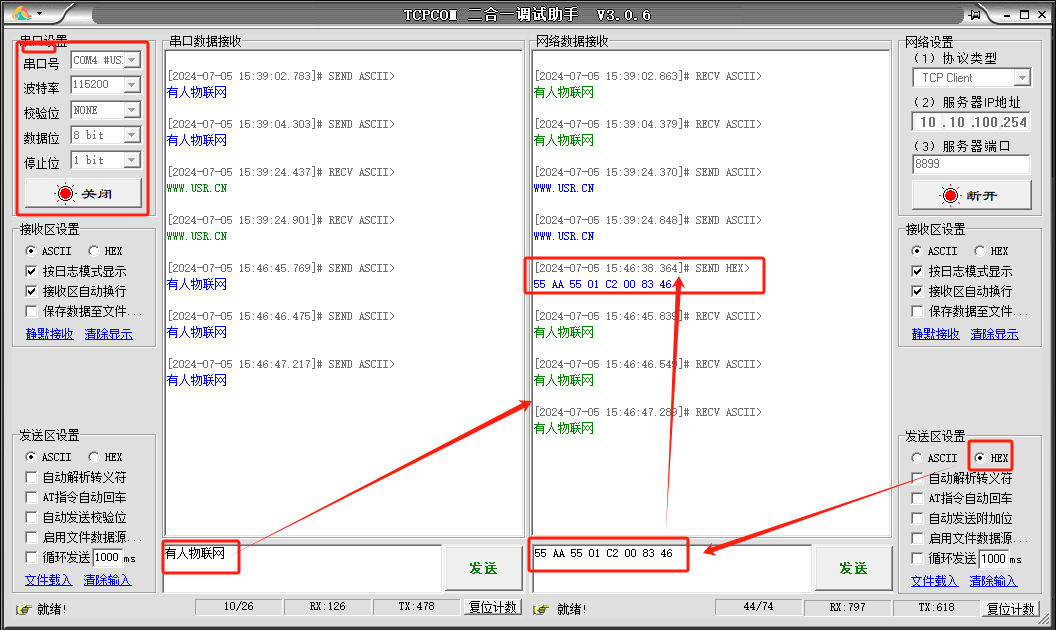

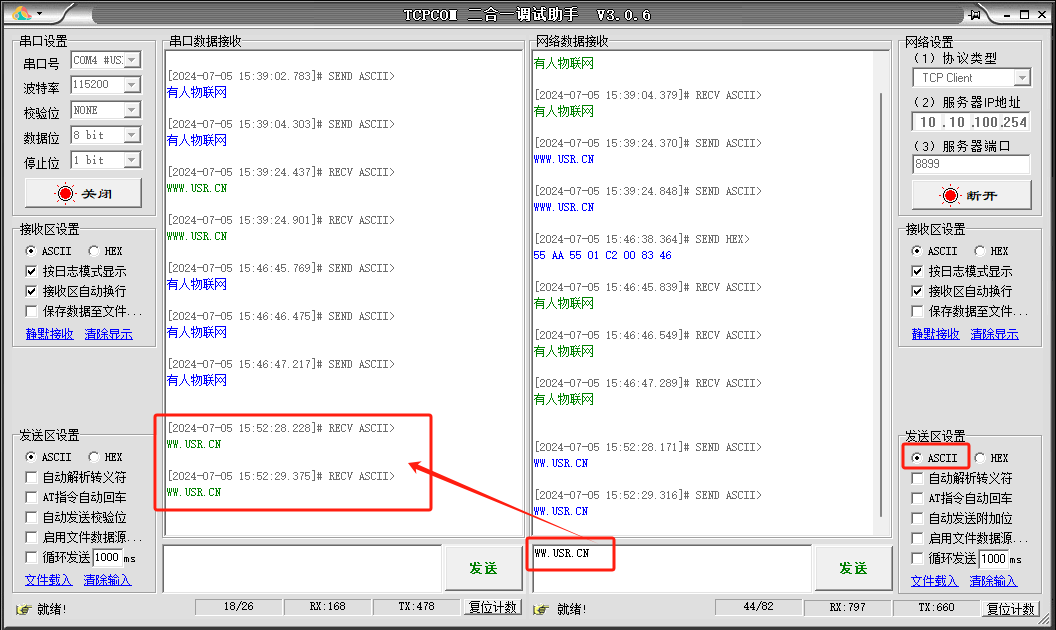

將模塊串口參數修改為115200、NONE、8、1， 需要網網絡端按十六進制下發55 AA 55 01 C2 00 83 46， 發送完成后，軟件打開串口需要修改為115200、NONE、8、1，然后進行數據互發測試， 不然數據會顯示為亂碼。 注意：本命令所作的修改立即生效，不需要重啟，當次有效，不會保存，斷電丟失。

四、協議說明

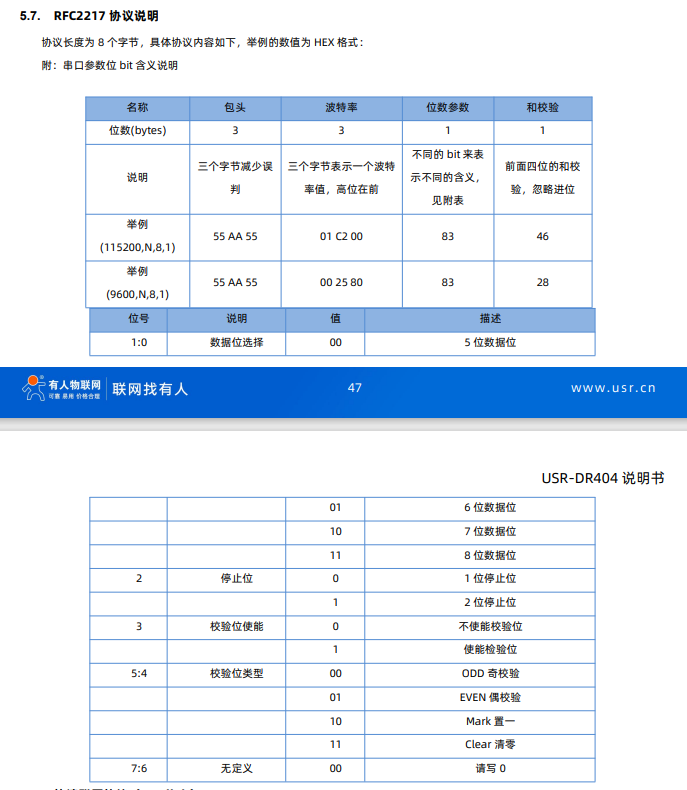

1、類RFC2217協議說明

2、RFC2217參數舉例：

編寫人：尹叢欣 編寫日期：2024-07-05

審核人：尹叢欣 審核日期：2024-07-05

訂正版本：V1.0 訂正內容：初稿
