一、資料下載

USR-DR404 說明書官網下載鏈接：http://imbacareer.com.cn/Download/895.html

USR-DR404 規格書官網下載鏈接：http://imbacareer.com.cn/Download/829.html

USR-DR404 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1056.html

虛擬串口調試助手軟件V3官網下載鏈接：http://imbacareer.com.cn/Download/31.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR404 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

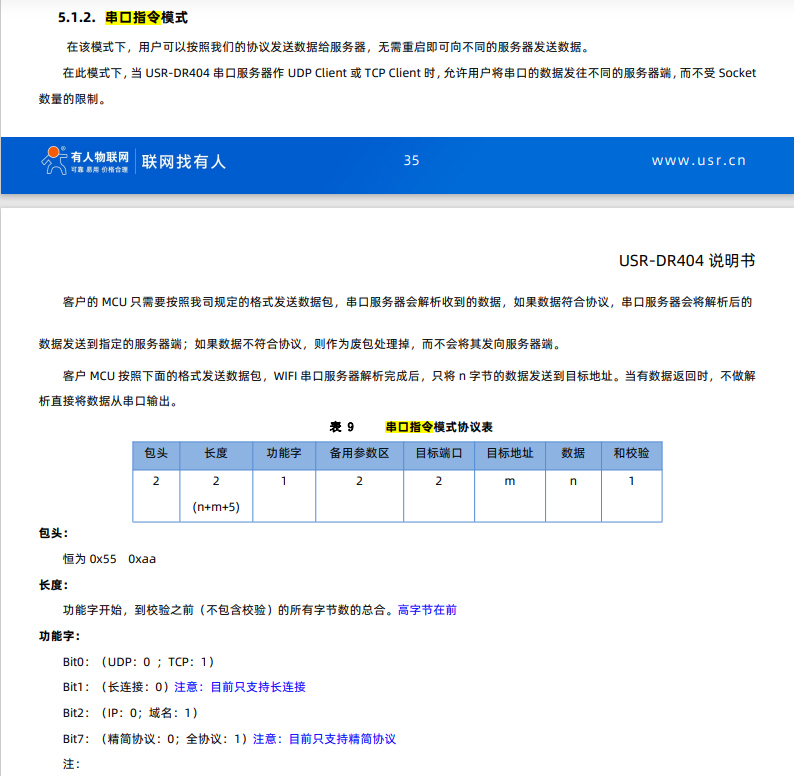

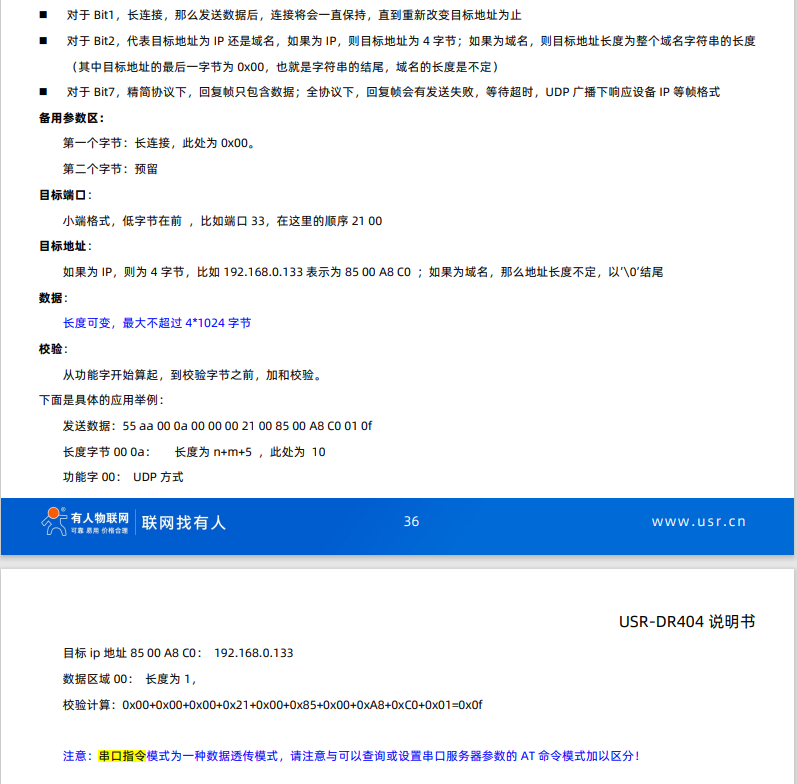

2、串口指令模式含義

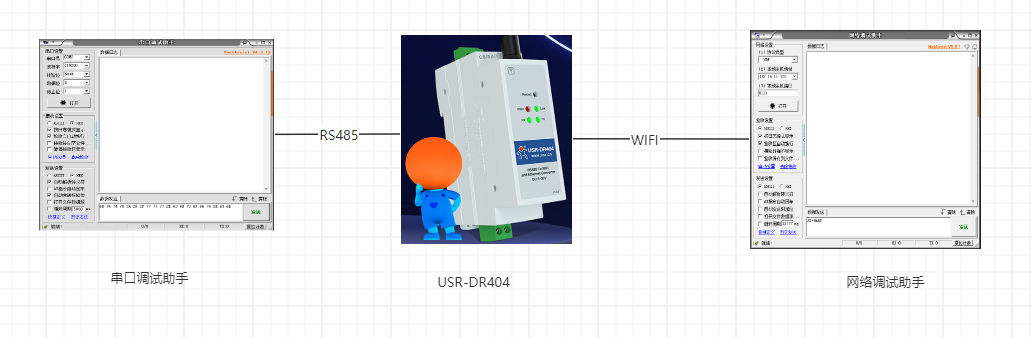

3、硬件連接

USR-DR404的485串口接USB-RS485串口線到電腦USB口,然后產品接12V電源適配器上電。

三、產品參數設置

1、USR-DR404參數設置

USR-DR404插上WIFI天線，接上12V電源，電腦右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，點擊鏈接WIFI。

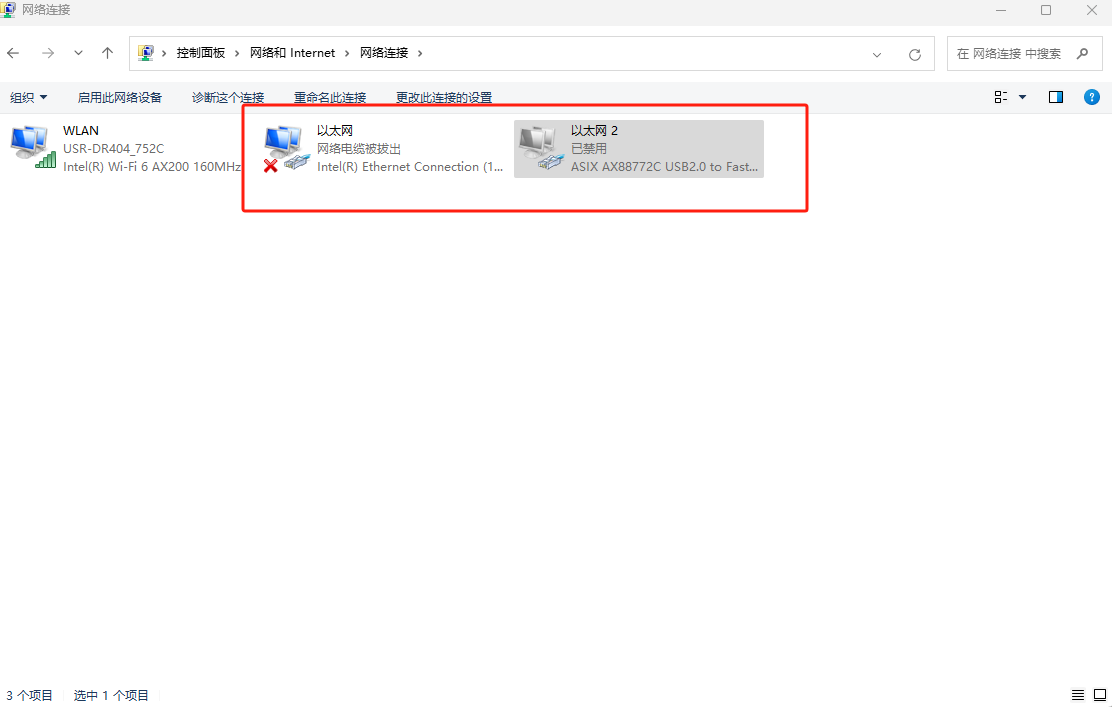

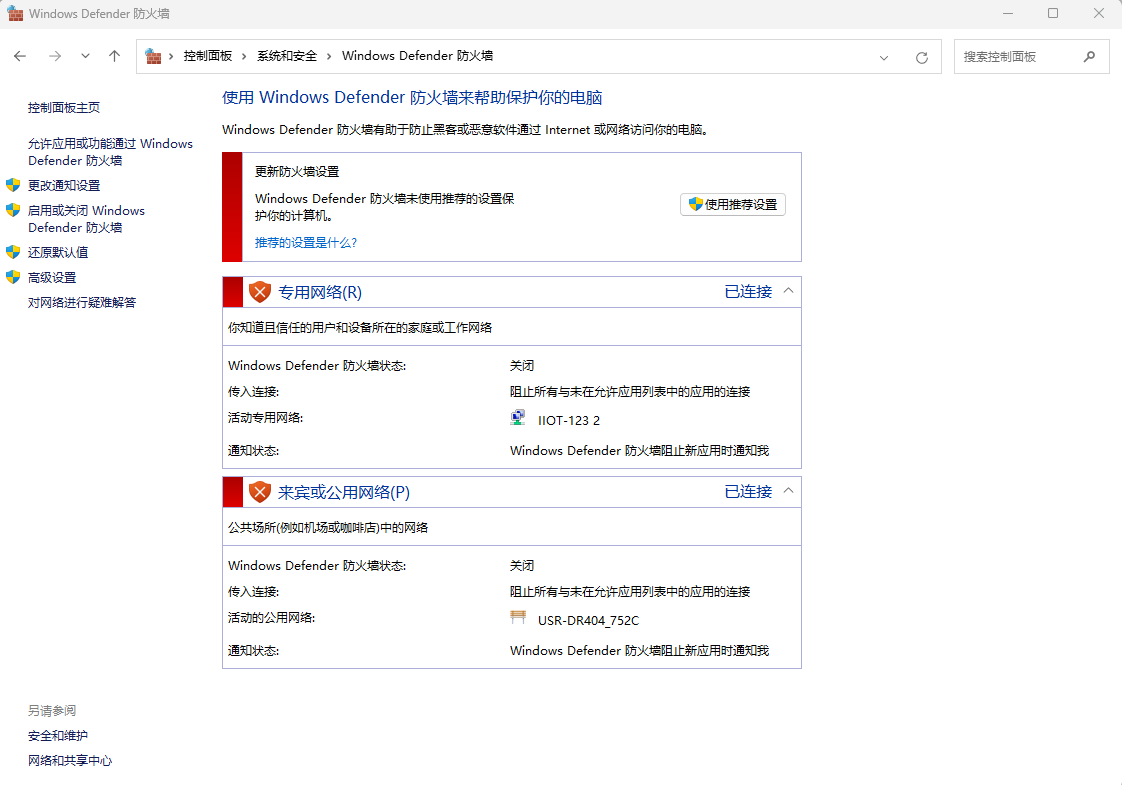

電腦禁用防火墻和殺毒軟件，禁用其他網卡

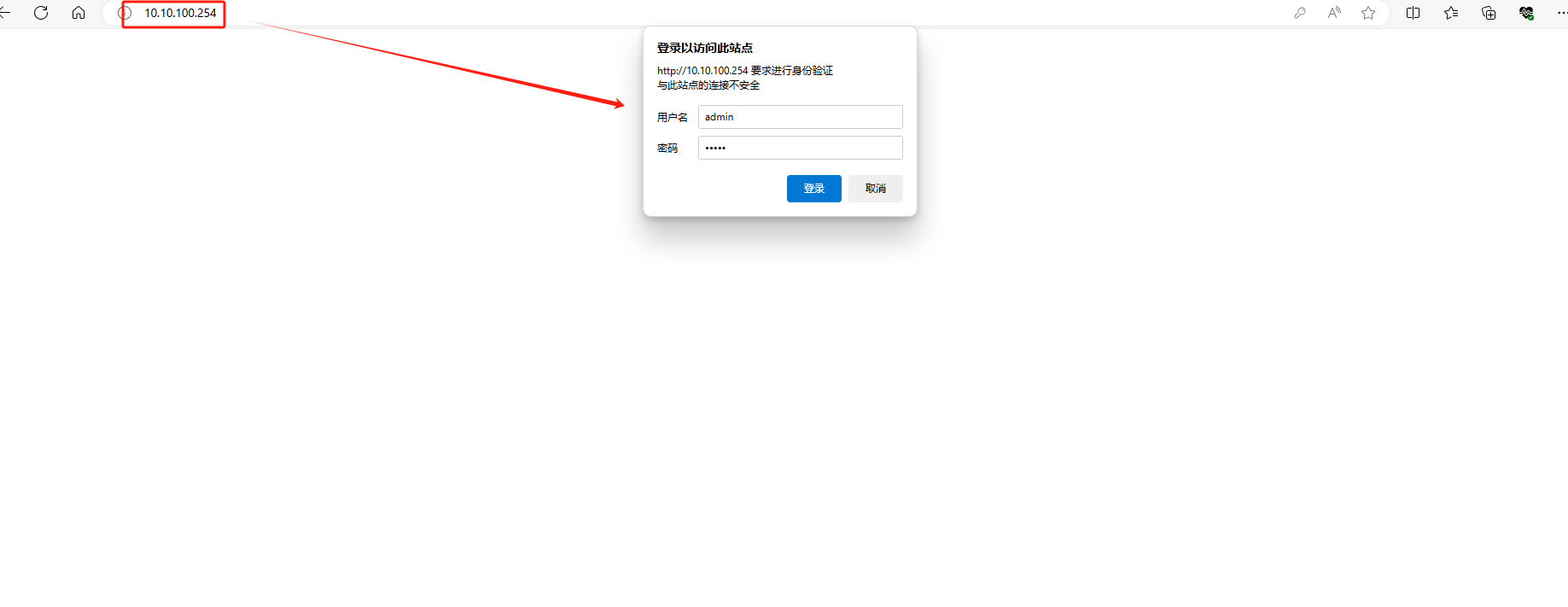

瀏覽器輸入10.10.100.254進入設備的內置網頁，賬號密碼都是admin，進入設備內置網頁。

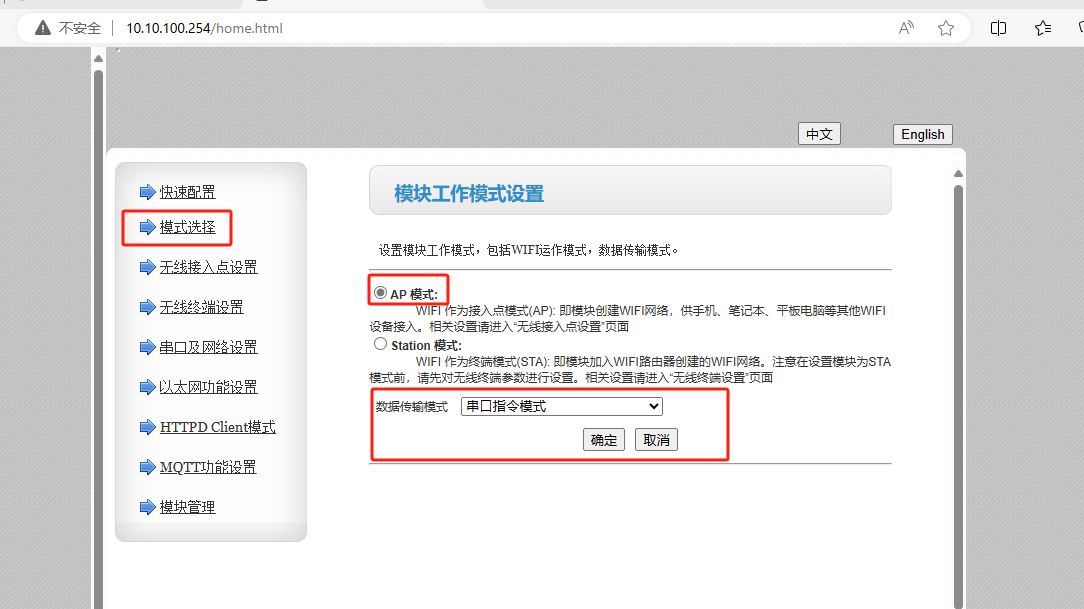

模式選擇---AP模式---確定。

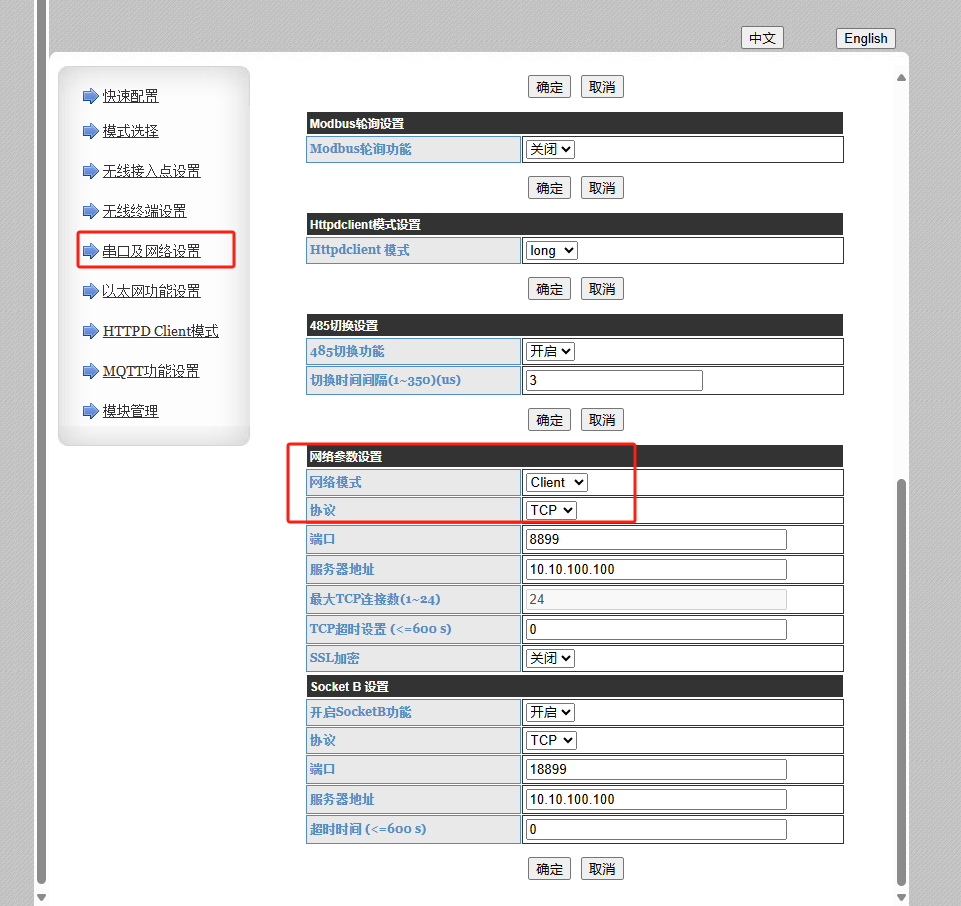

網絡參數修改成TCP CLIENT

模塊管理重啟設備

2、網絡調試助手參數設置

打開電腦控制面板---網絡和internet---網絡和共享中心，確認USR-DR404給電腦分配的IP信息為10.10.100.100

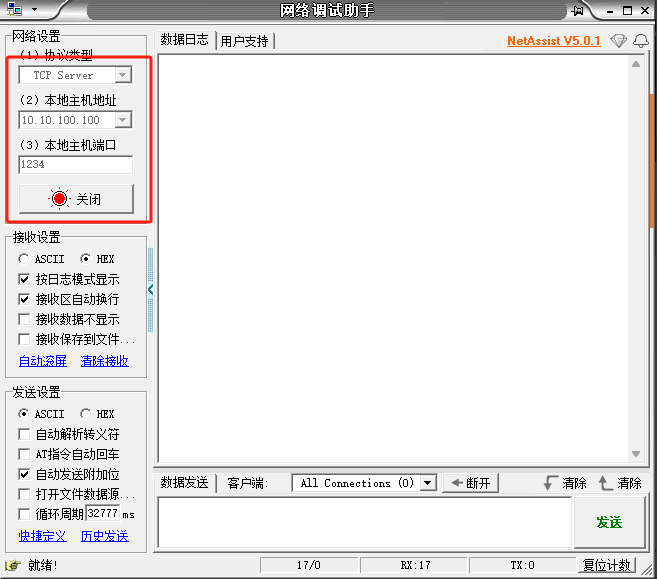

電腦打開一個網絡調試助手，模擬TCP SERVER，本地主機地址10.10.100.100，本地主機端口號：1234，打開網絡端口

四、功能調試

1、功能調試

打開一個串口調試助手發送數據55 AA 00 0A 01 00 00 D2 04 64 64 0A 0A 01 B4

55 AA:包頭，固定值

00 0A: 從功能字開始，到校驗之前（不包含校驗）的所有字節數的總數。
01:功能字本例使用TCP模式，長連接，IP連接，精簡協議，故功能字2進制是00000000 00000001

00 00：備用參數區 00

D2 04:端口號1234的16進制，小端在前。1234轉換成16進制為04 D2，小端模式為D2 04

64 64 0A 0A:IP地址10.10.100.100的16進制，小端在前，10.10.100.100轉換成16進制為0A 0A 64 64，小端模式為64 64 0A 0A

01:數據域

B4：和校驗，從功能字開始到校驗字之前。01+00 +00+D2+04+64+64+0A+0A+01=01 B4，保留后兩位B4

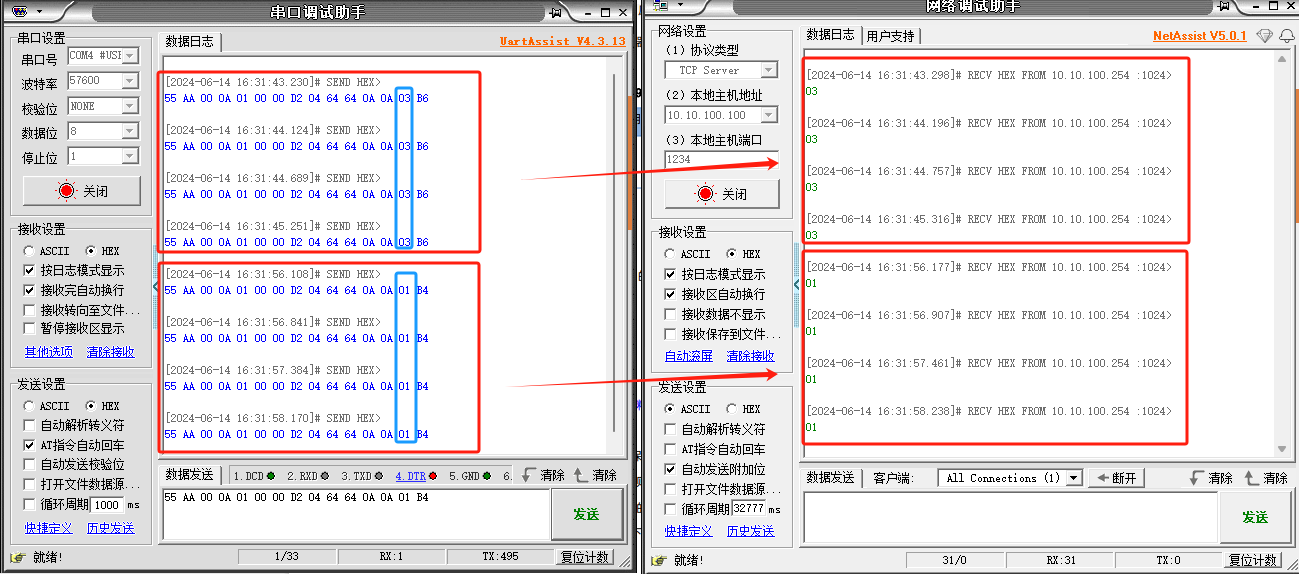

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-06-14

審核人：尹叢欣 審核日期：2024-06-14

訂正版本：V1.0 訂正內容：初稿
