一、資料下載

USR-DR404 說明書官網下載鏈接：http://imbacareer.com.cn/Download/895.html

USR-DR404 規格書官網下載鏈接：http://imbacareer.com.cn/Download/829.html

USR-DR404 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1056.html

虛擬串口調試助手軟件V3官網下載鏈接：http://imbacareer.com.cn/Download/31.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR404 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-DR404的485串口接USB-RS485串口線到電腦USB口，網線插入外網路由器,然后產品接12V電源適配器上電。

電腦打開設置軟件。

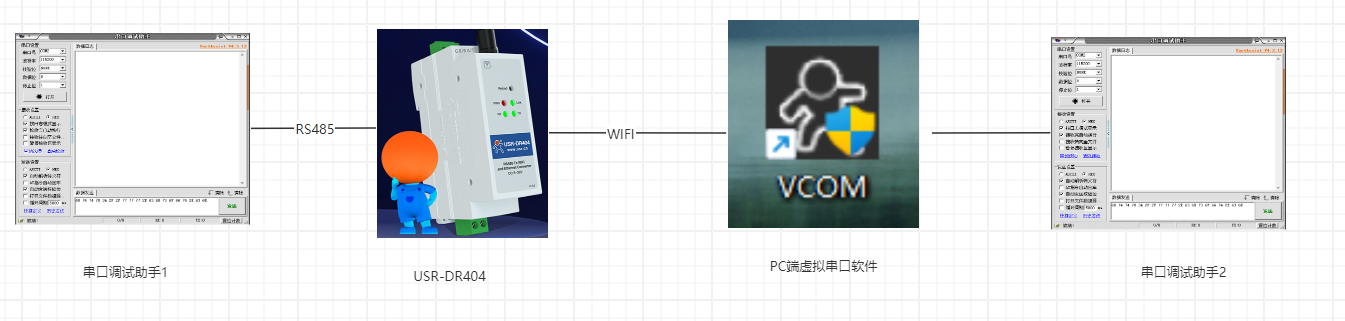

附圖：

三、產品參數設置

1、PC端虛擬串口參數設置

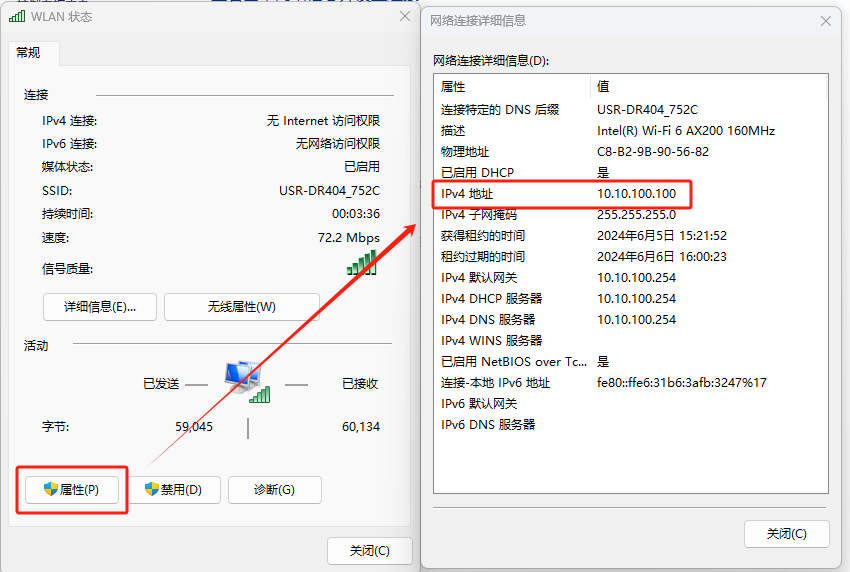

USR-DR404插上WIFI天線，接上12V電源，電腦右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，點擊鏈接WIFI。

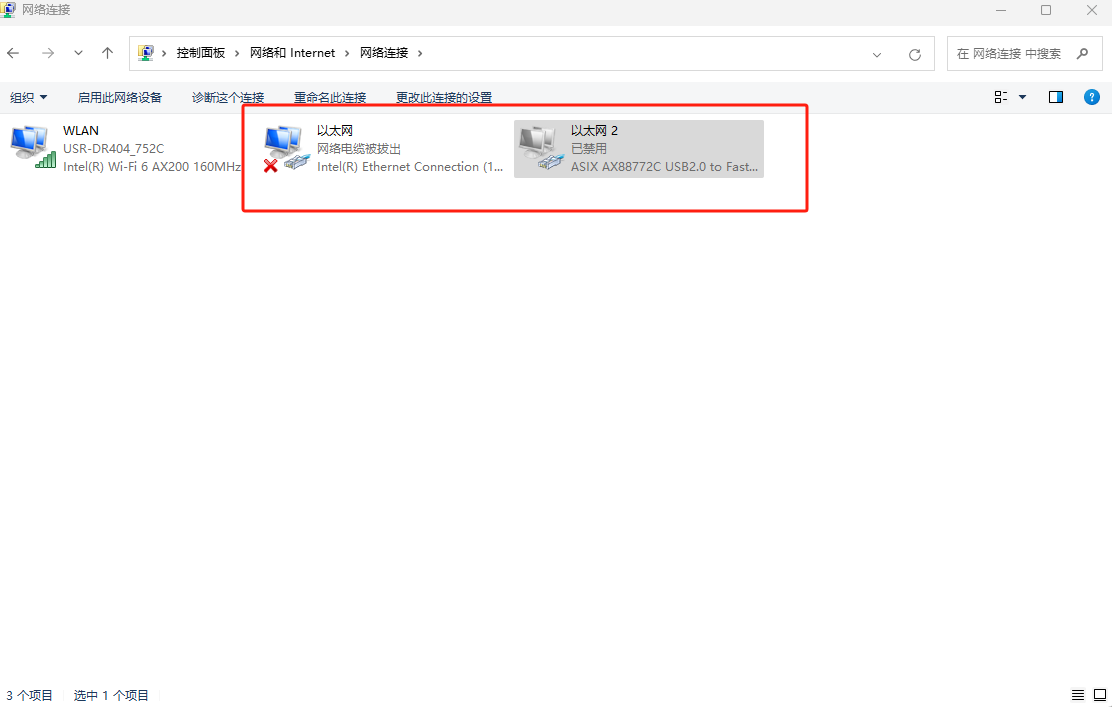

電腦禁用其他網卡，僅保留USR-DR404的WIFI連接

電腦打開虛擬串口V5軟件

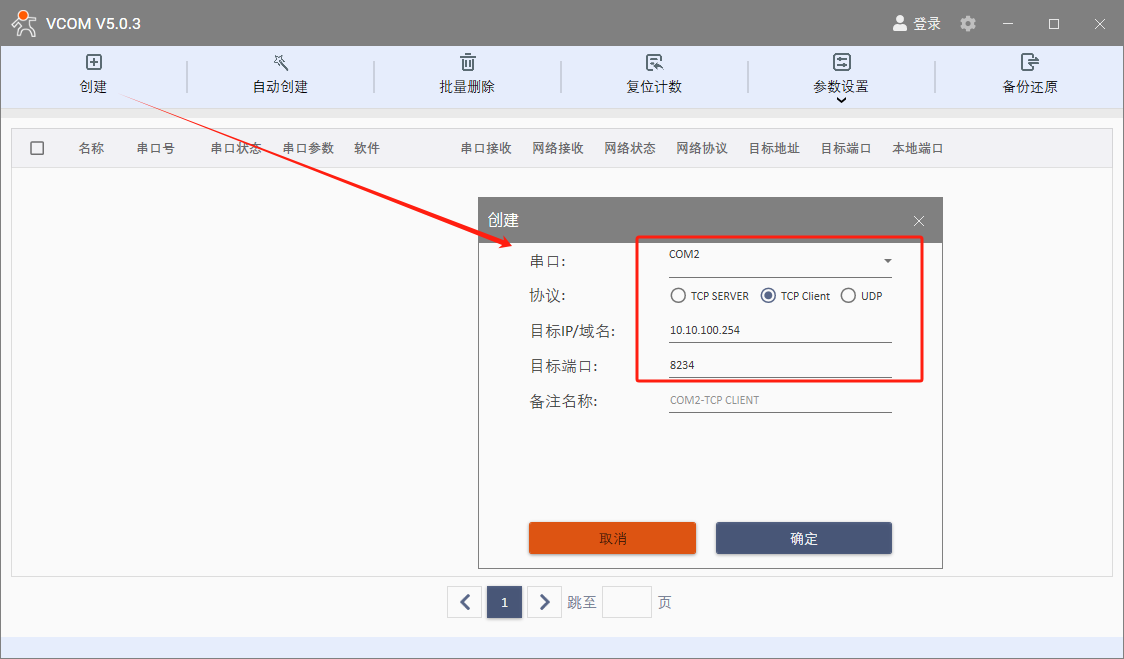

按照局域網方式登錄，創建虛擬串口

USR-DR404默認IP是10.10.100.254，所以虛擬串口的目標IP設置為10.10.100.254。

2、USR-DR404參數設置

瀏覽器輸入10.10.100.254進入設備的內置網頁，賬號密碼都是admin

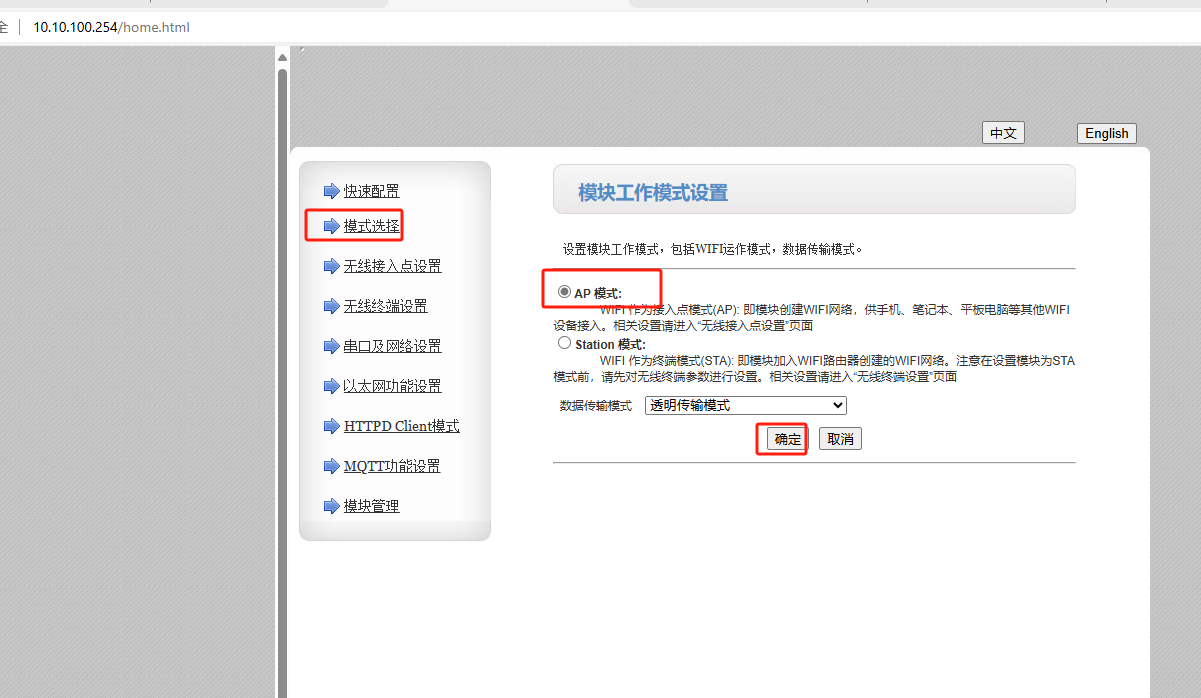

模式選擇---AP模式---確定

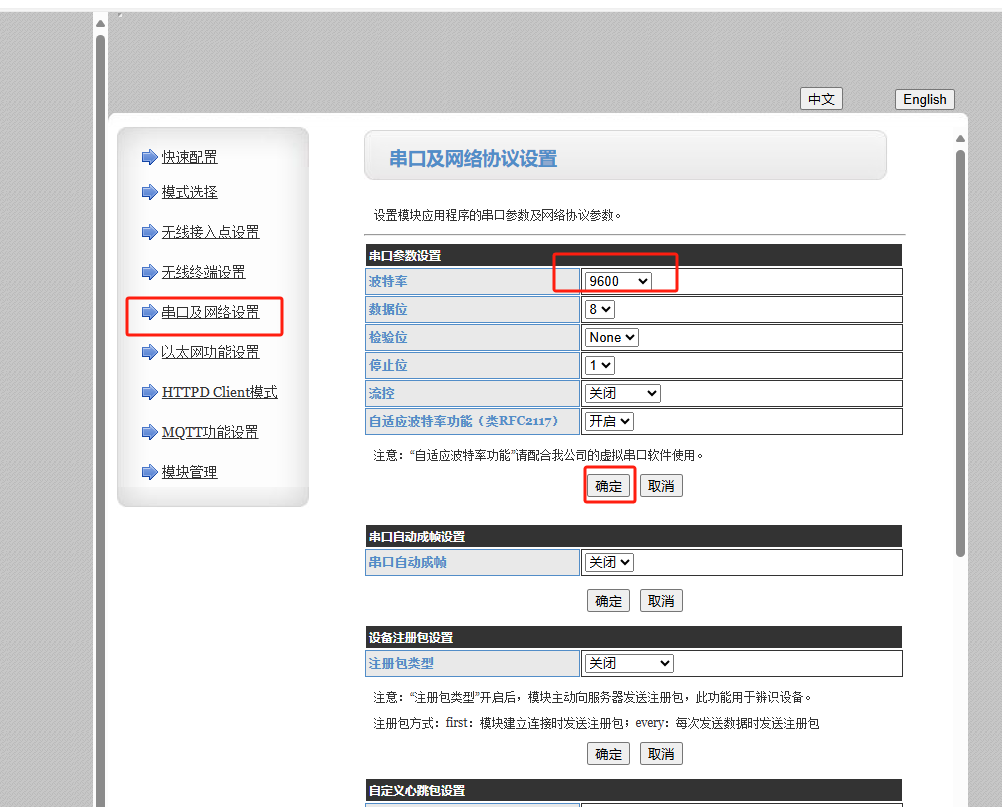

串口及網絡參數--串口參數設置，修改波特率

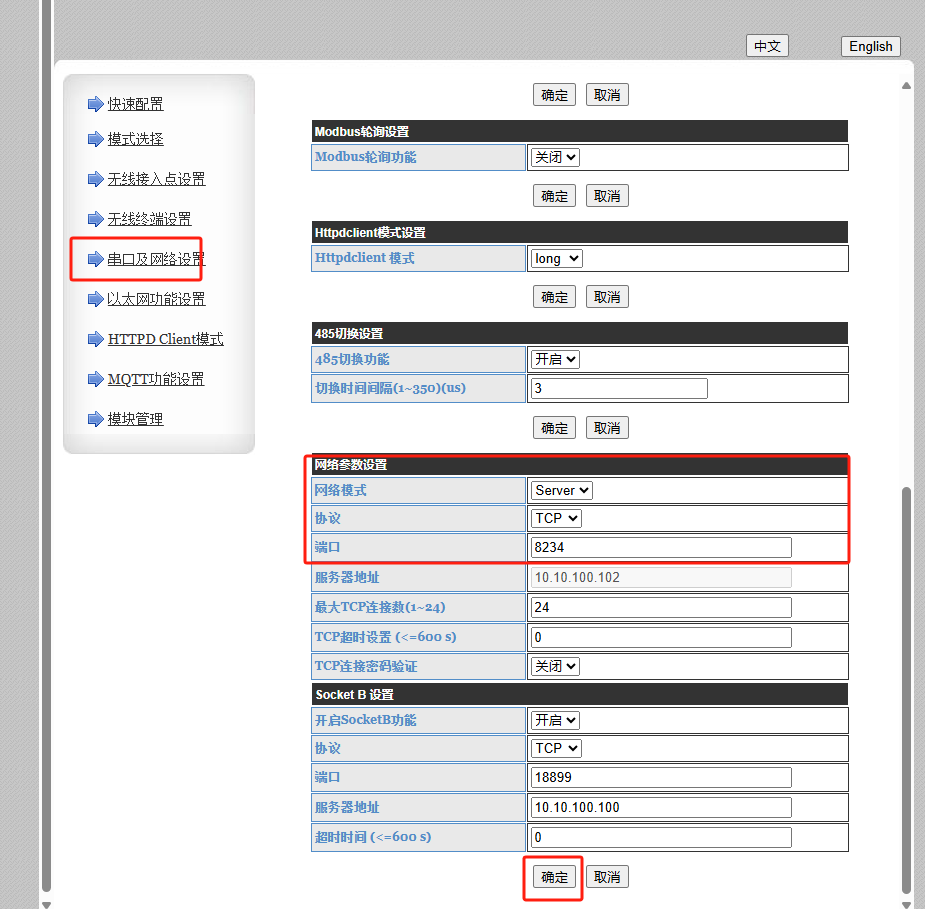

串口及網路設置---網絡參數設置

網絡模式：server

協議：TCP

端口：8234

點擊確定

模塊管理---重啟模塊

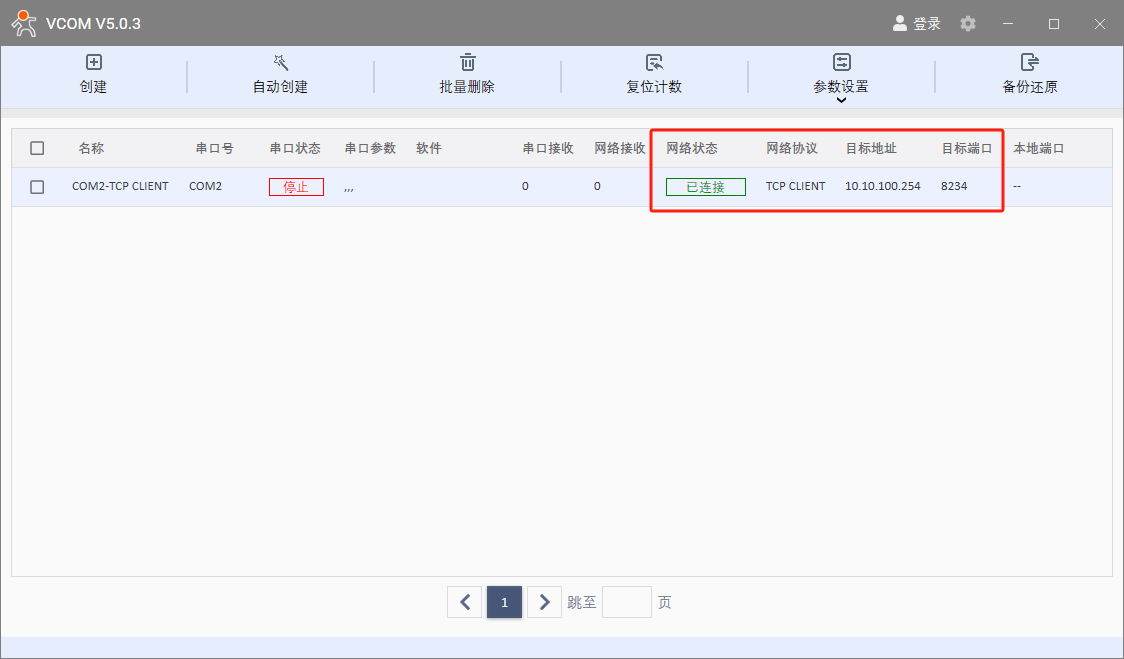

虛擬串口上可以看到網絡狀態時已連接

四、功能調試

1、功能調試

打開兩個串口調試助手，分別引用虛擬串口COM2和USB轉換器COM4，進行數據互發測試。

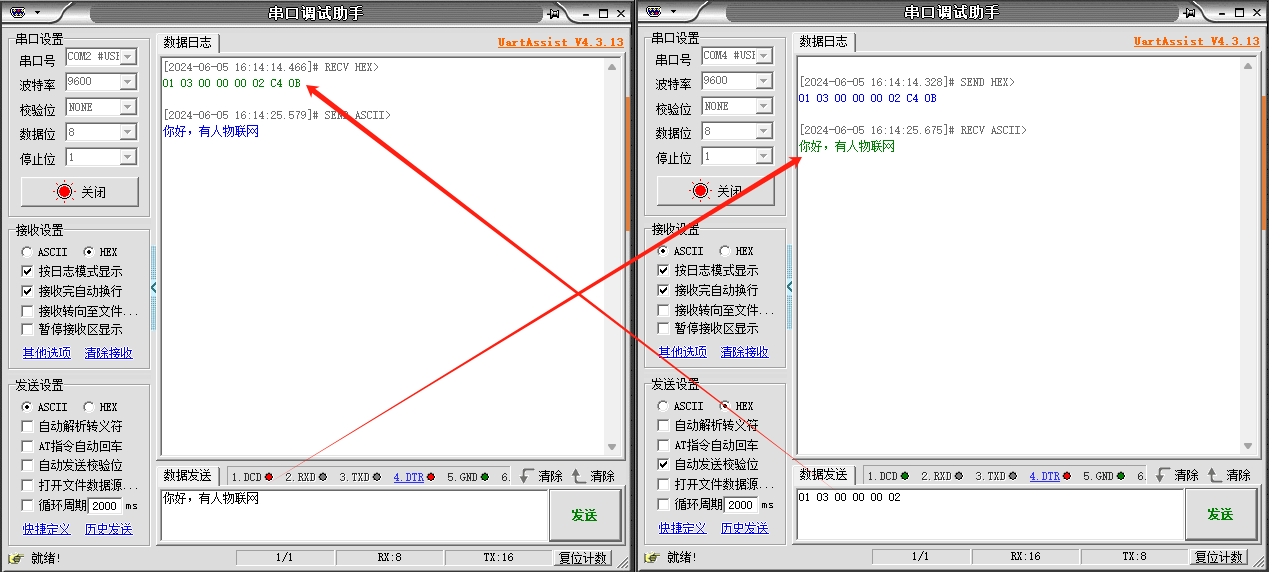

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-06-14

審核人：尹叢欣 審核日期：2024-06-14

訂正版本：V1.0 訂正內容：初稿
