一、資料下載

USR-IO拓展機說明書官網下載鏈接：http://imbacareer.com.cn/Download/1331.html

USR-M100說明書官網下載鏈接：http://imbacareer.com.cn/Download/1202.html

USR-M100規格書官網下載鏈接：http://imbacareer.com.cn/Download/1203.html

USR-M100配置工具官網下載鏈接：http://imbacareer.com.cn/Download/1213.html

串口網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-IO0404 產品 1臺

USR-M100 1臺

4-20MA模擬量輸出溫濕度傳感器 1臺

12V電源適配器 2個

萬用表 1臺

筆記本電腦 1臺

2、硬件連接

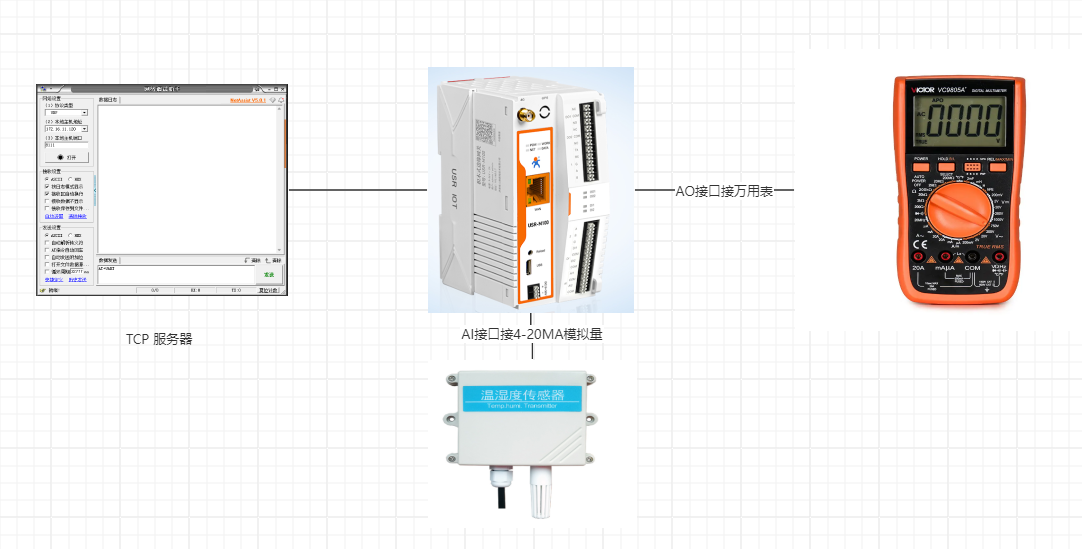

USR-M100卡入拓展機器，然后USR-M100接12V電源適配器上電，AO口輸出線接萬用表紅黑表筆，AI接口接4-20MA模擬量輸出溫濕度傳感器，USR-M100通過網線直連電腦。

電腦打開USR-M100上位機軟件。

附圖：

三、產品參數設置

1、電腦環境準備

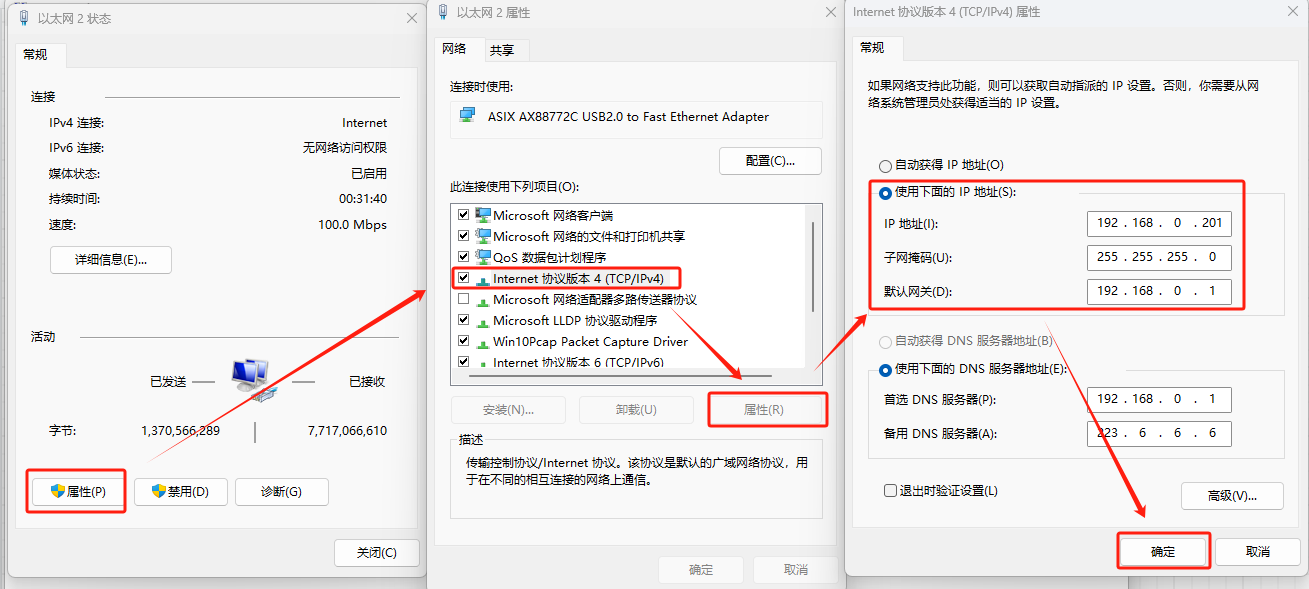

USR-M100出廠默認IP是192.168.0.7，將電腦IP設置為192.168.0.201，禁用其他網卡

控制面板---網絡和Internet---網絡和共享中心，修改電腦以太網屬性

電腦關閉防火墻和殺毒軟件

控制面板---系統和安全---Windows Defnder防火墻，關閉防火墻

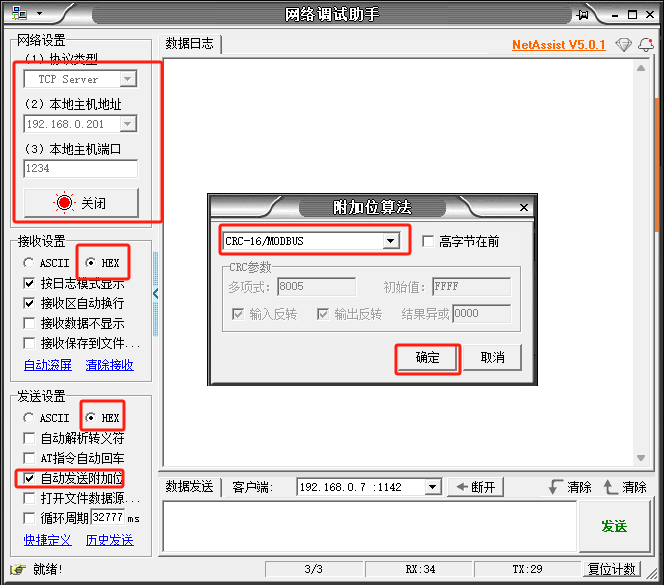

打開一個網絡調試助手，模擬TCP Server，端口號設置為1234，打開串口

2、USR-M100參數設置

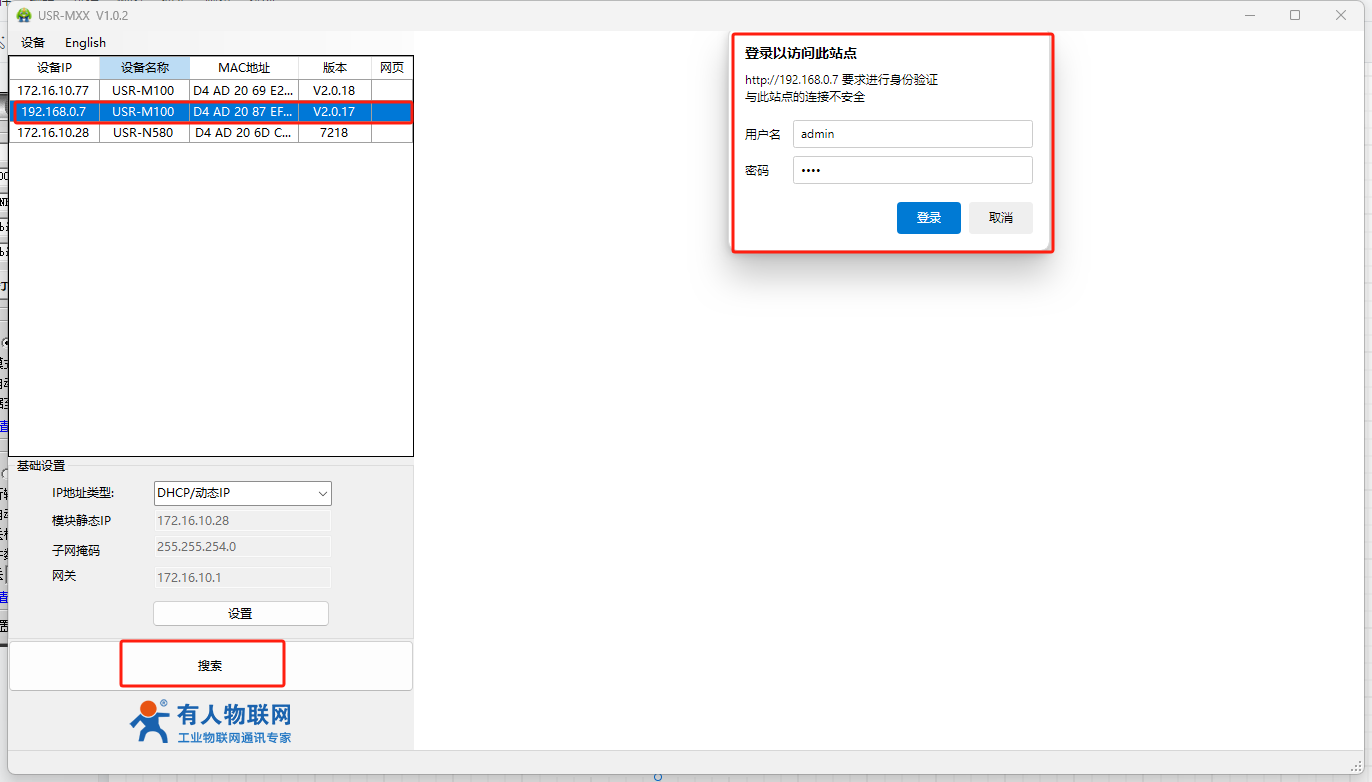

打開USR-M100上位機軟件，搜索設備，核對設備MAC，點擊MAC，賬號admi,密碼admin,進入設備的內置網頁。

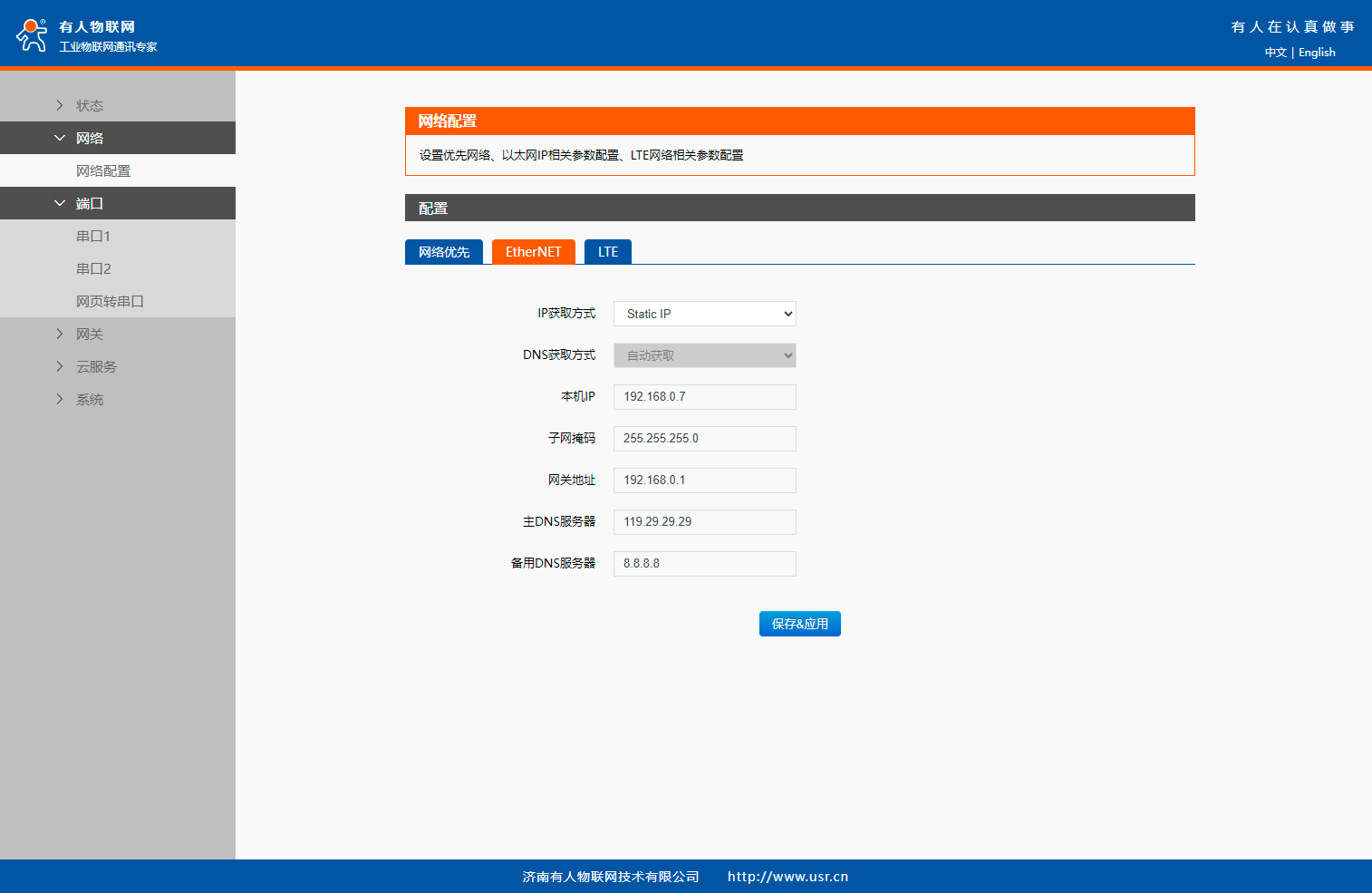

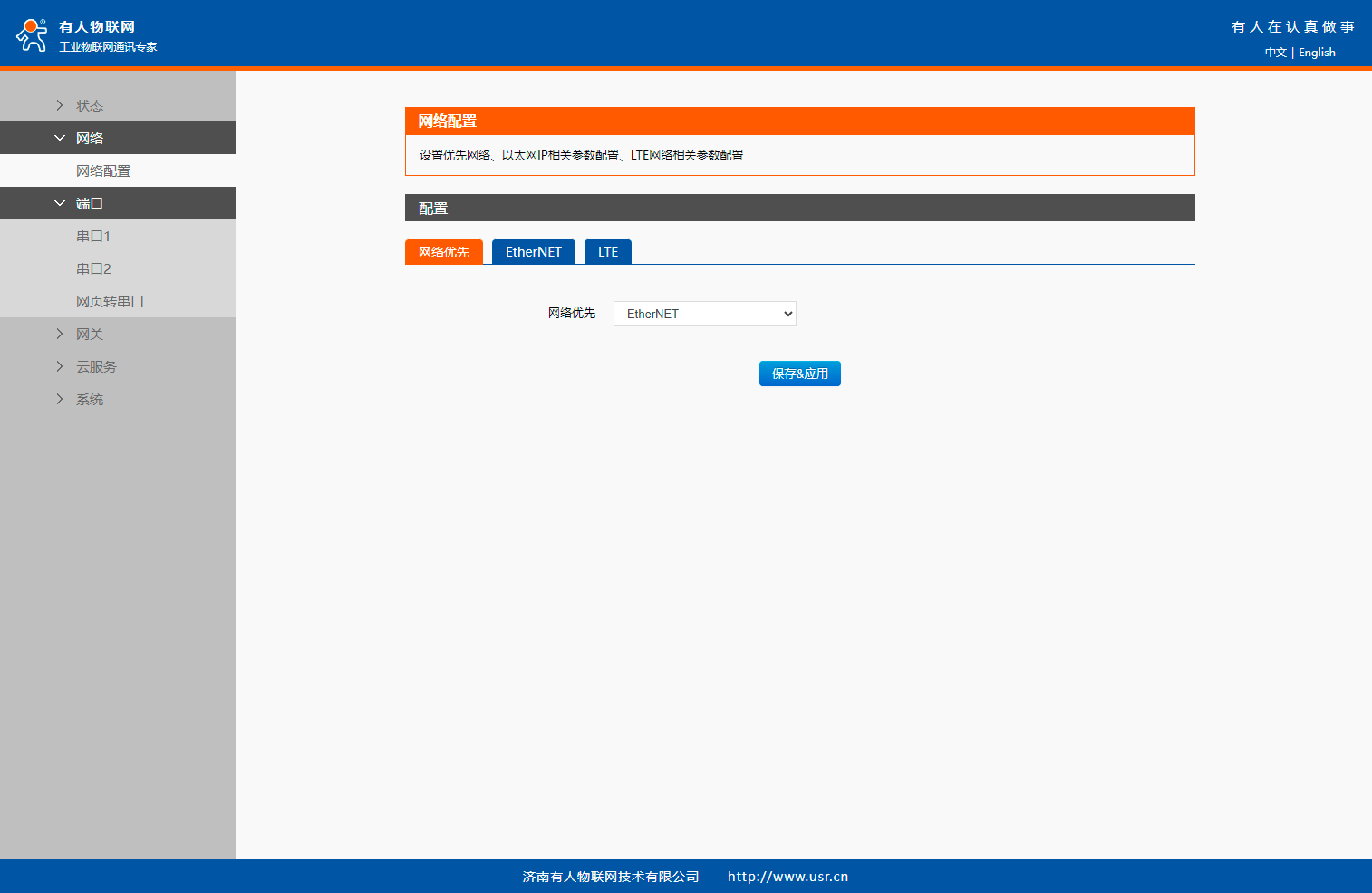

網絡配置，網絡優先，本案例選擇以太網優先"EtherNET"，用戶可以根據自己實際情況選擇僅使用以太網，或者是LTE優先。

IP保持出廠默認的Static IP，192.168.0.7,用戶可以根據自己實際情況選擇動態IP或者修改靜態IP信息。

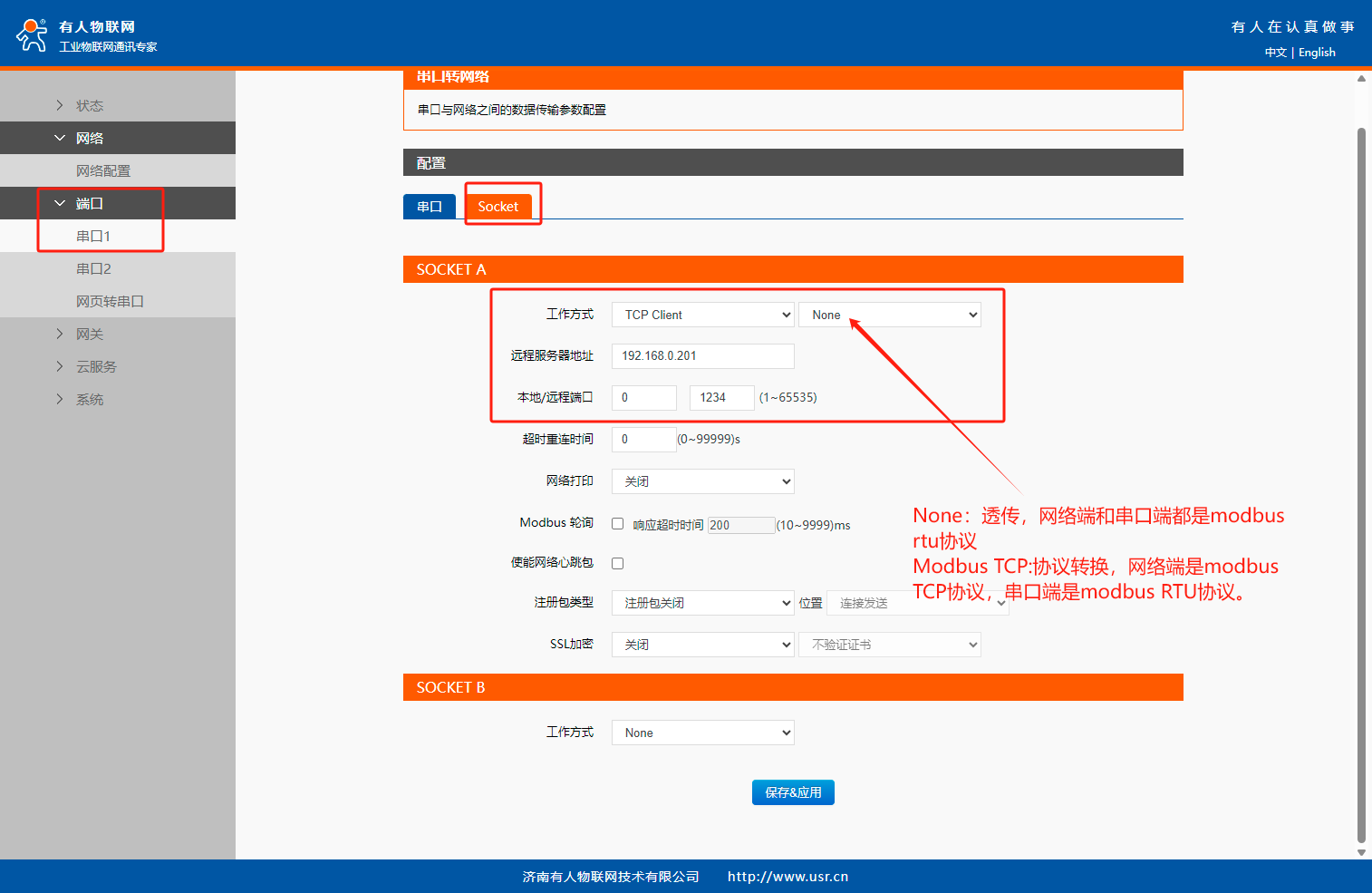

端口---串口1---Socket

工作方式：TCP Client None

遠程服務器地址：192.168.0.201

本地/遠程端口號：0 1234

保存應用，繼續配置。

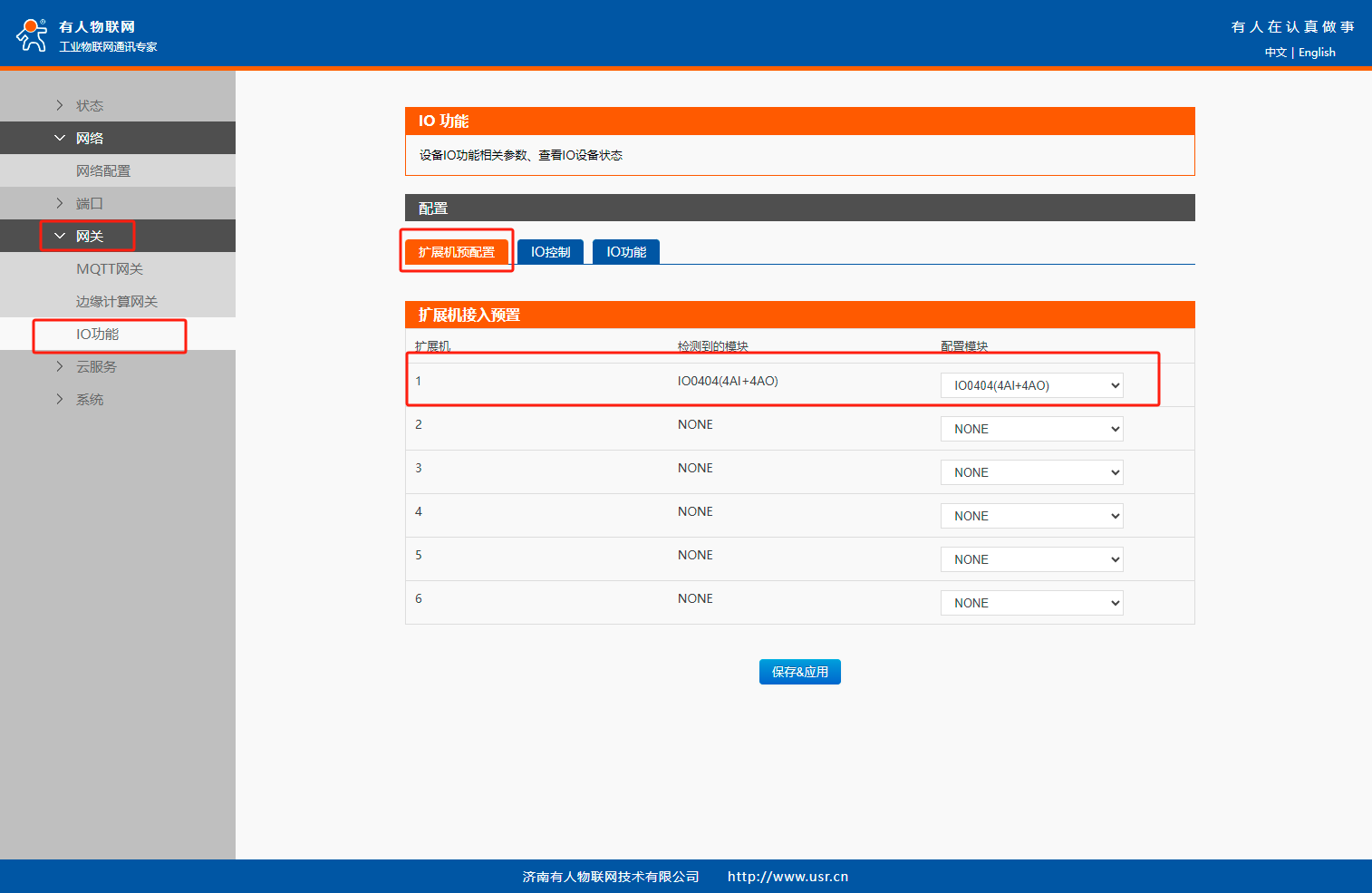

網關---IO功能---拓展機預制，選擇接入的拓展機模塊類型

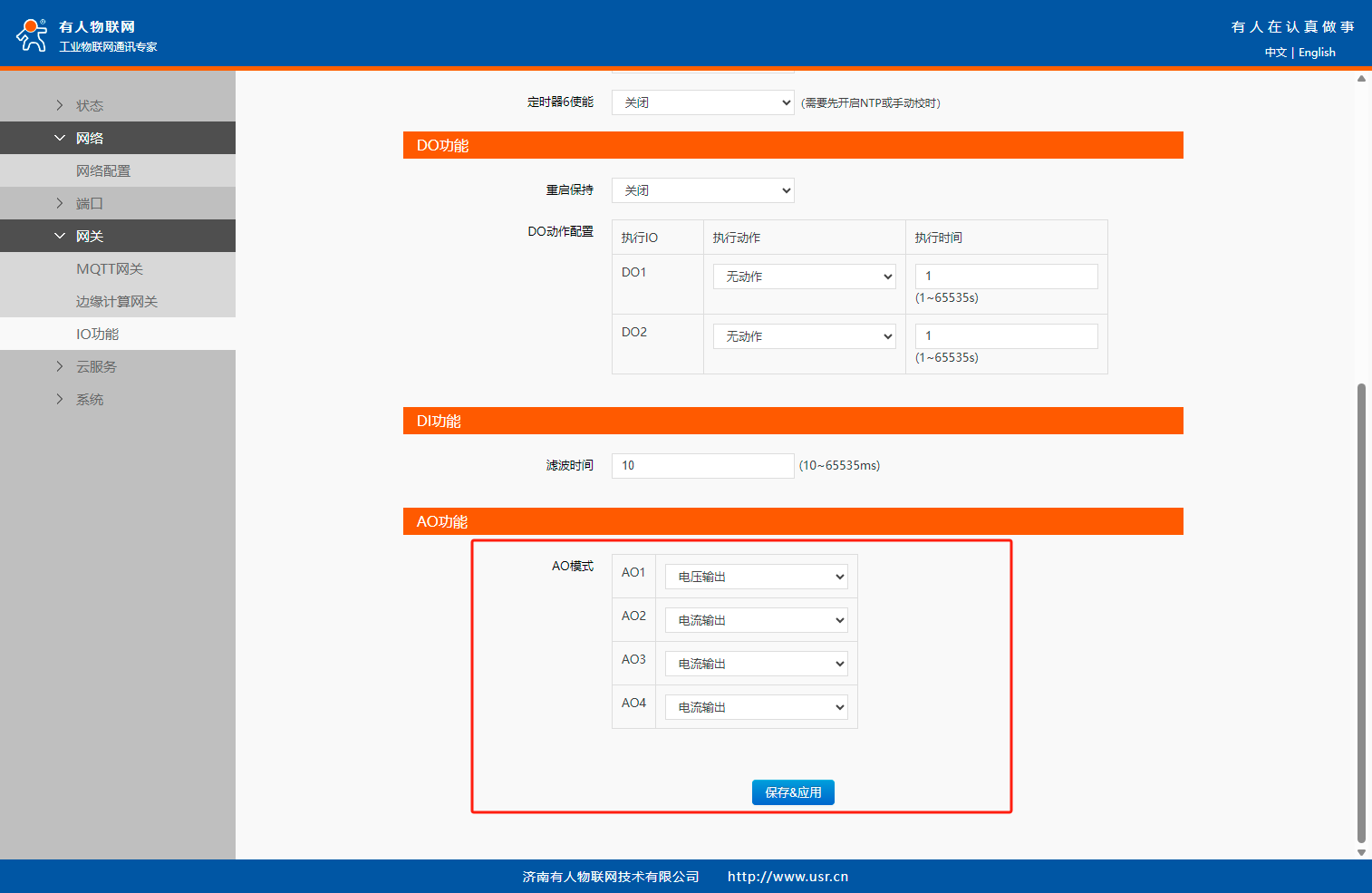

網關---IO功能---IO功能，頁面下拉最底部，設置AO輸出模式，本例中設置AO1為0~10V輸出，其他通道為4~20MA電流輸出。保存應用，設備重啟。

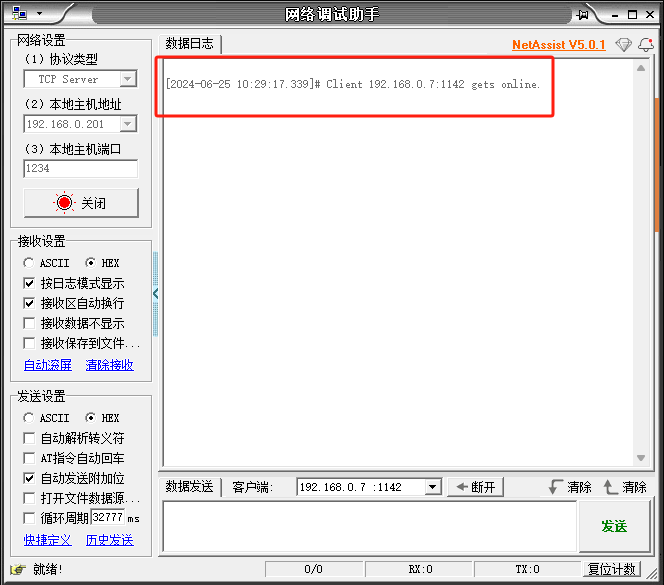

網絡調試助手檢測到TCP client接入.

四、功能調試

1、功能調試

發送modbus rtu指令讀取當前AI數據，控制AO輸出

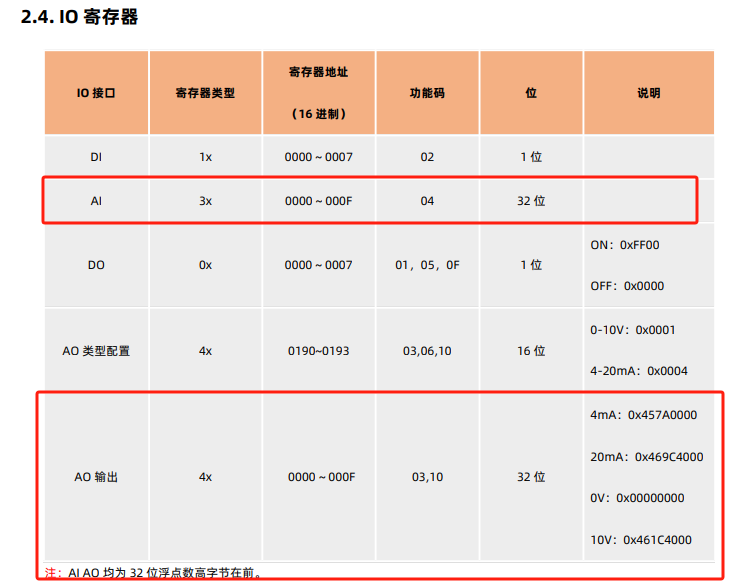

USR-M100主機的AI寄存器是30001~30004，拓展機AI1的寄存器是30005~30006，AO1的寄存器是40001~40002，7.2V=7200MV----45E10000

讀取拓展機AI1指令：64 04 00 04 00 02 39 FF

64：設備地址，USR-M100出廠默認地址100，即64（HEX）

04：功能碼讀輸入寄存器

00 04：寄存器起始地址

00 02：寄存器數量2，即為拓展機AI1的模擬量寄存器

39 FF：CRC校驗

控制AO1輸出7.2V指令：64 10 00 00 00 02 04 45 E1 00 00 59 58

64：設備地址，USR-M100出廠默認地址100，即64（HEX）

10：功能碼，寫多個保持寄存器

00 00：寄存器起始地址

00 02：寄存器數量2，AO1的寄存器

04：有效字節數4

45 E1 00 00：7200UV的32位浮點數數據，需要用浮點數計算器換算

59 58：CRC校驗

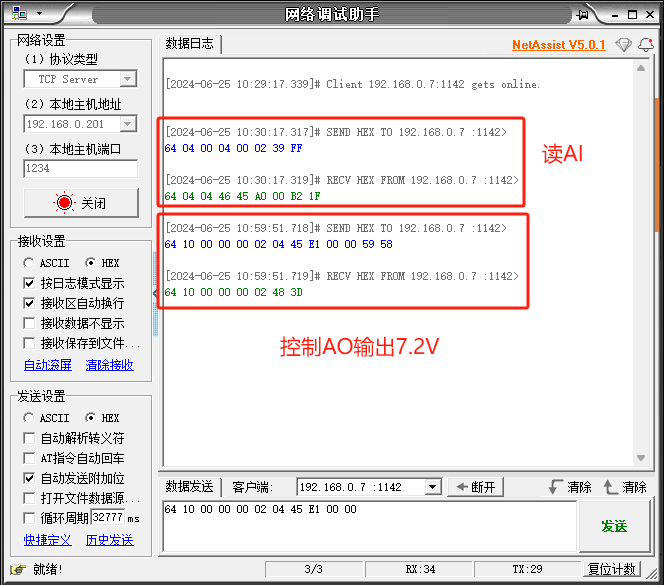

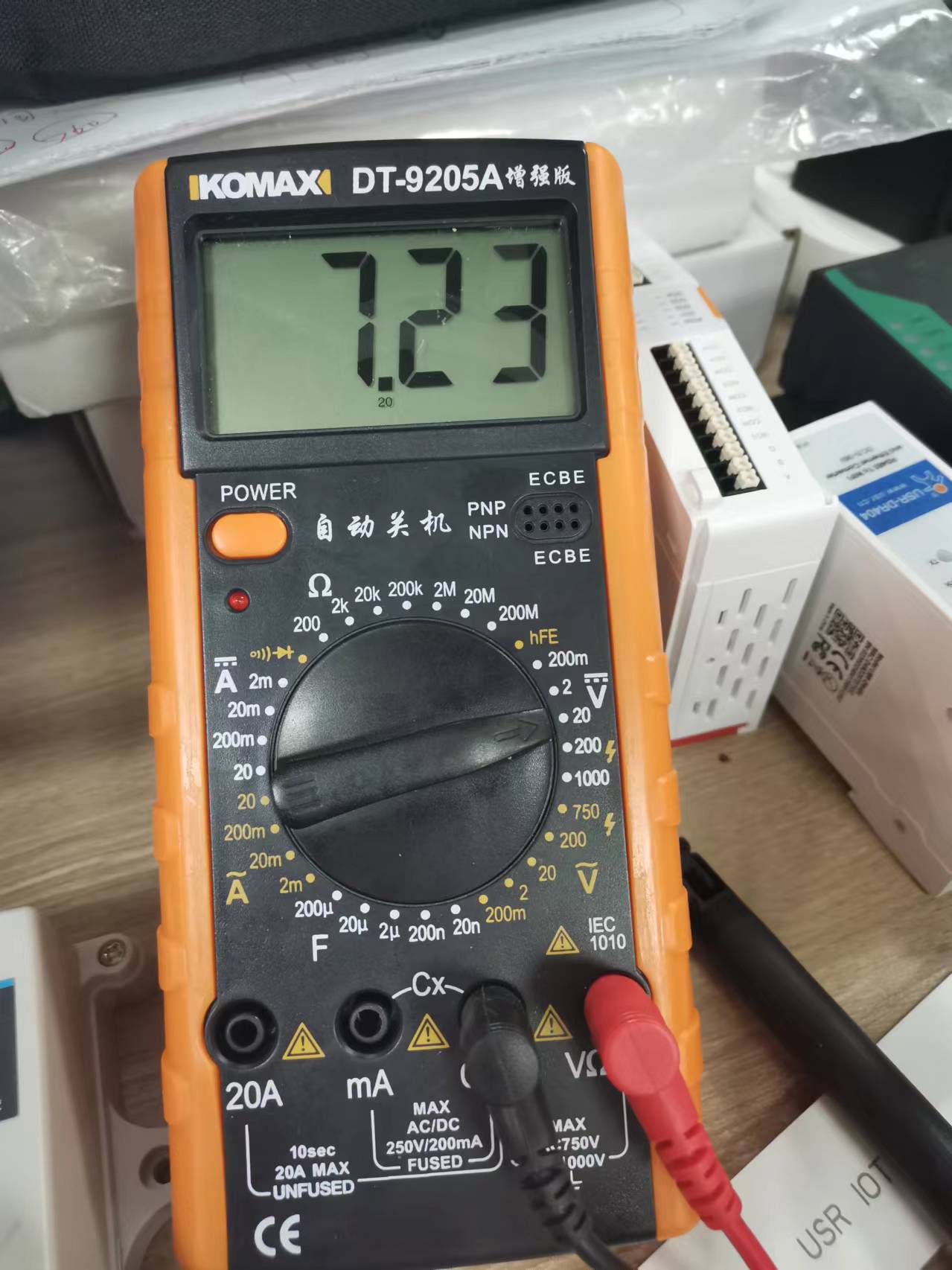

2、調試截圖

注意：AO允許誤差電流0.2ma以內，電壓0.1V以內 。

編寫人：尹叢欣 編寫日期：2024-06-25

審核人：尹叢欣 審核日期：2024-06-25

訂正版本：V1.0 訂正內容：初稿
