一、資料下載

USR-IO拓展機說明書官網下載鏈接：http://imbacareer.com.cn/Download/1331.html

USR-M100說明書官網下載鏈接：http://imbacareer.com.cn/Download/1202.html

USR-M100規格書官網下載鏈接：http://imbacareer.com.cn/Download/1203.html

USR-M100配置工具官網下載鏈接：http://imbacareer.com.cn/Download/1213.html

串口網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-IO0404 產品 1臺

USR-M100 1臺

4-20MA模擬量輸出溫濕度傳感器 1臺

12V電源適配器 2個

萬用表 1臺

筆記本電腦 1臺

2、硬件連接

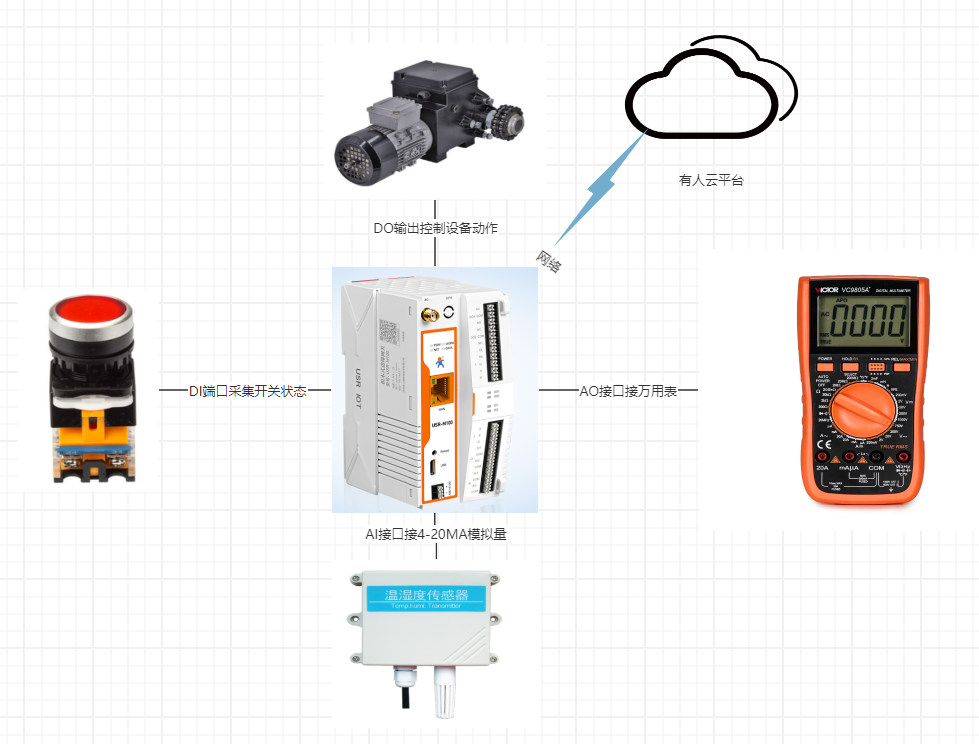

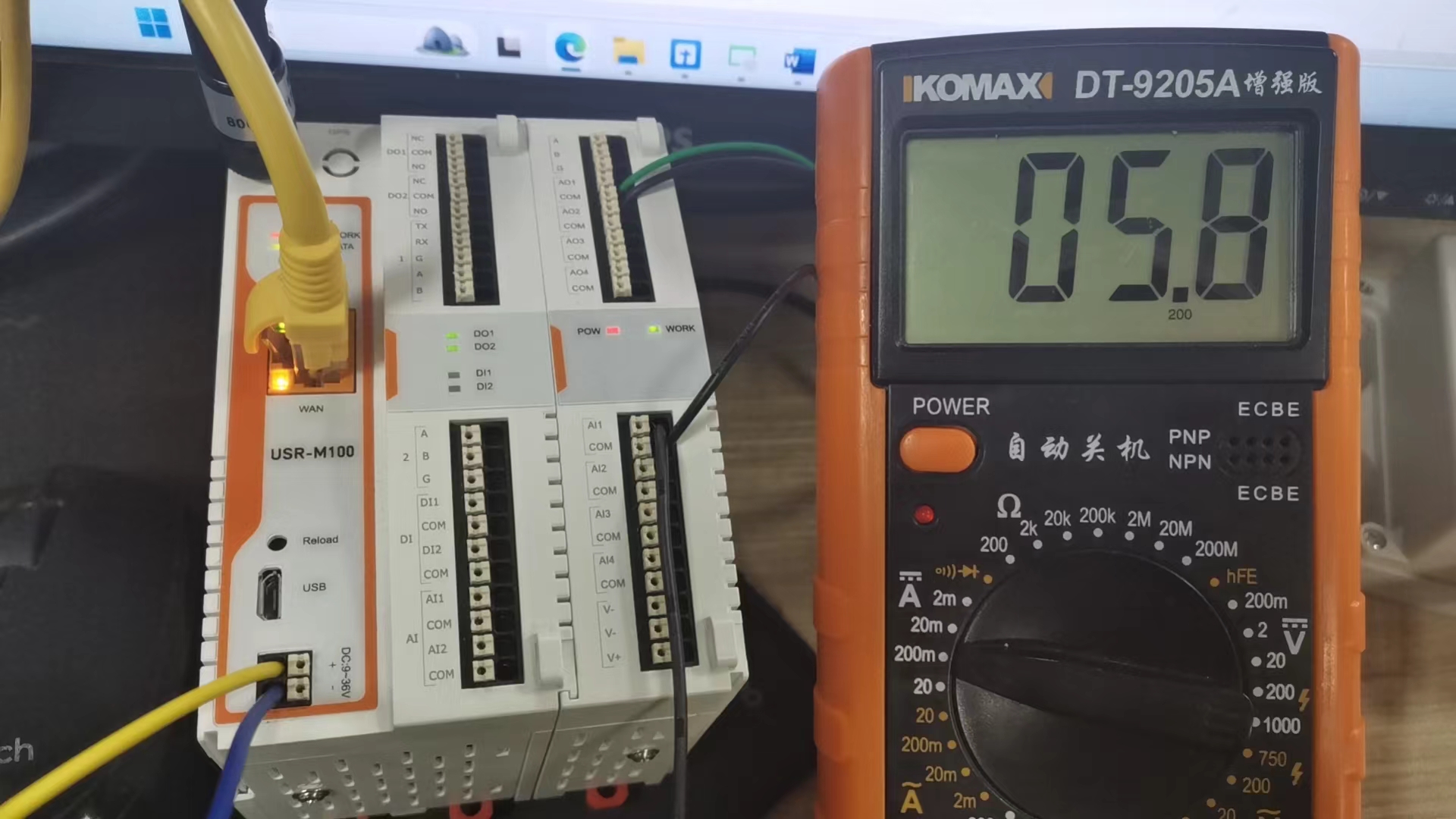

USR-M100卡入拓展機器，然后USR-M100接12V電源適配器上電，AO口輸出線接萬用表紅黑表筆，AI接口接4-20MA模擬量輸出溫濕度傳感器。

電腦打開USR-M100上位機軟件。

附圖：

三、產品參數設置

1、USR-M100對接有人云參數設置

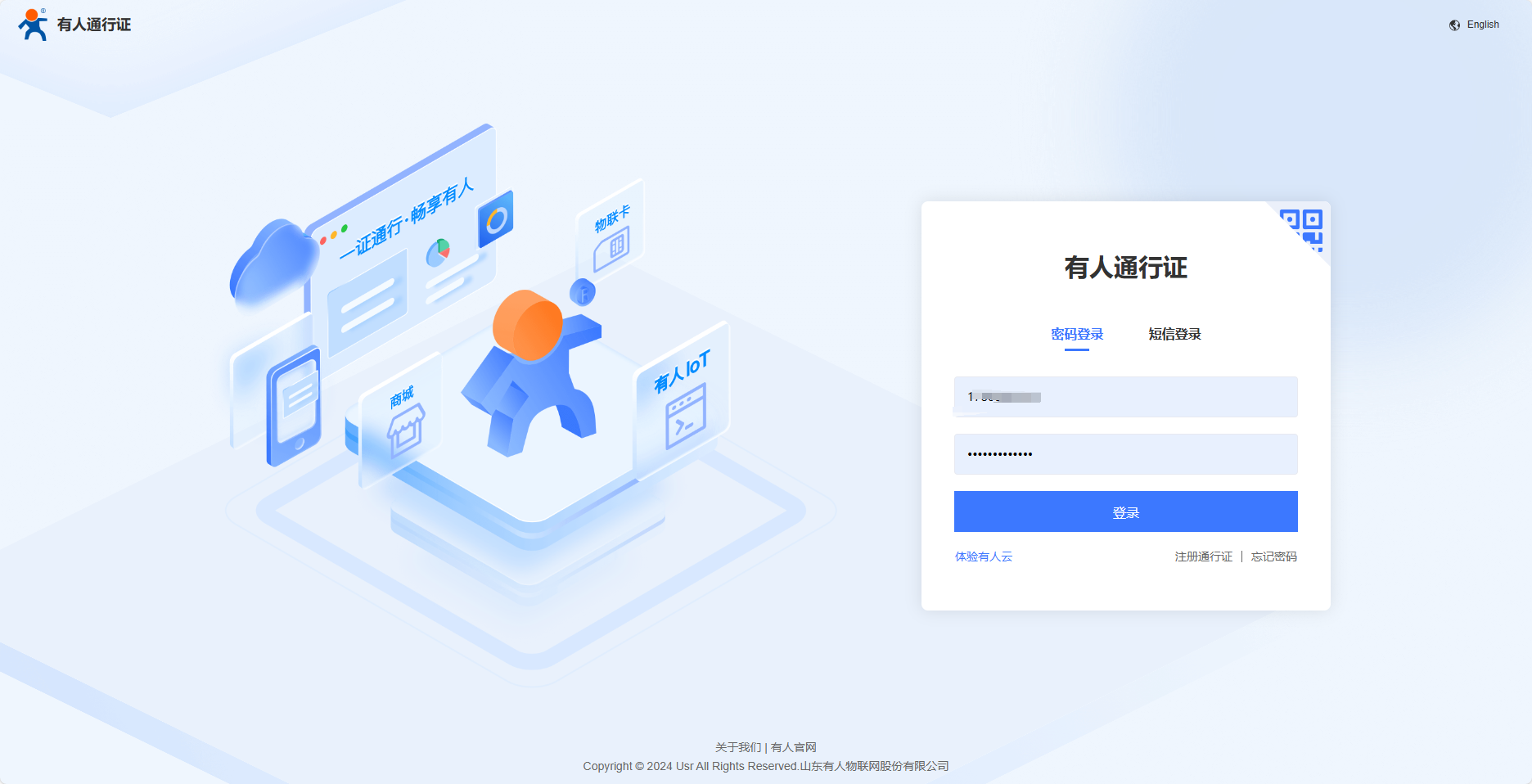

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

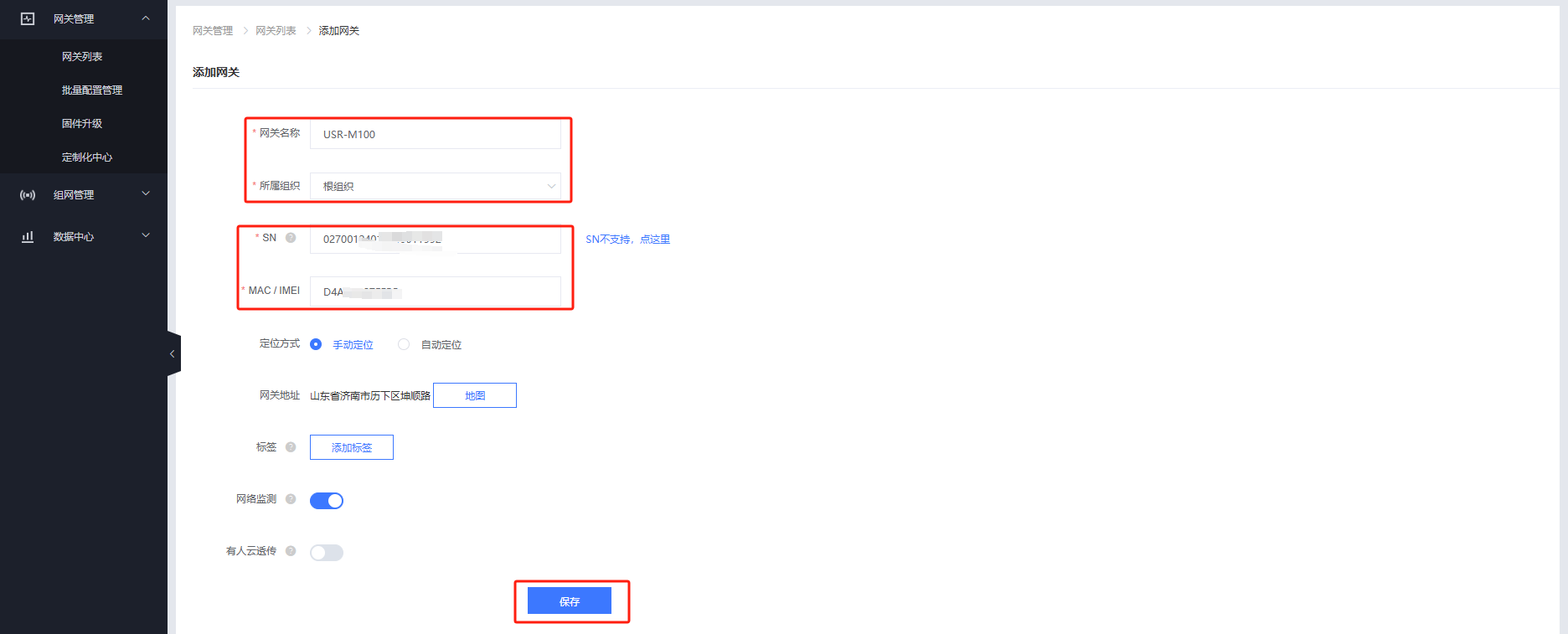

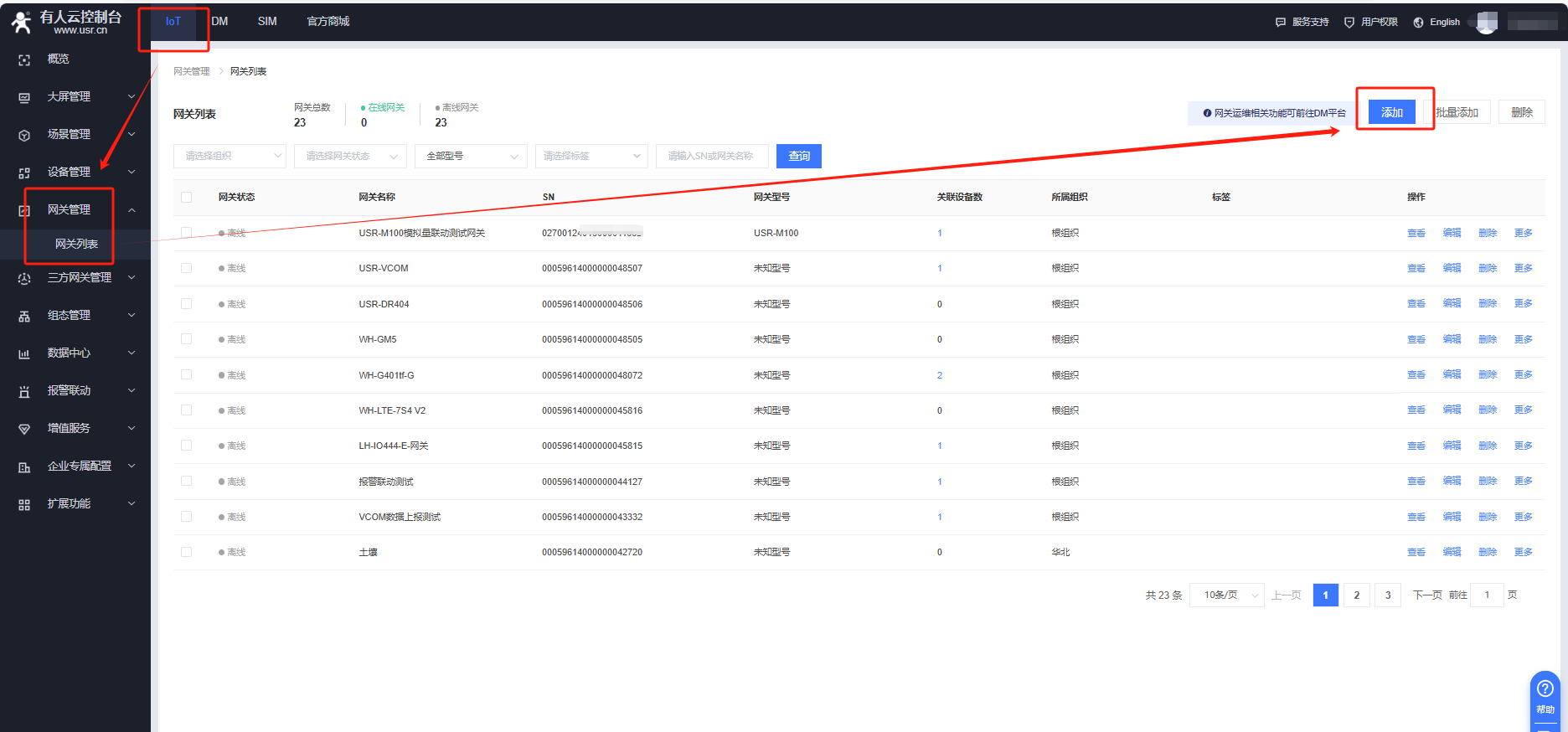

有人云IOT平臺---網關管理---網關列表---添加---單個添加

網關名稱：USR-M100

所屬組織：根組織

填入USR-M100設備底部二維碼上的SN和IMEI

點擊保存，等待一會即可看到設備在有人云平臺在線。

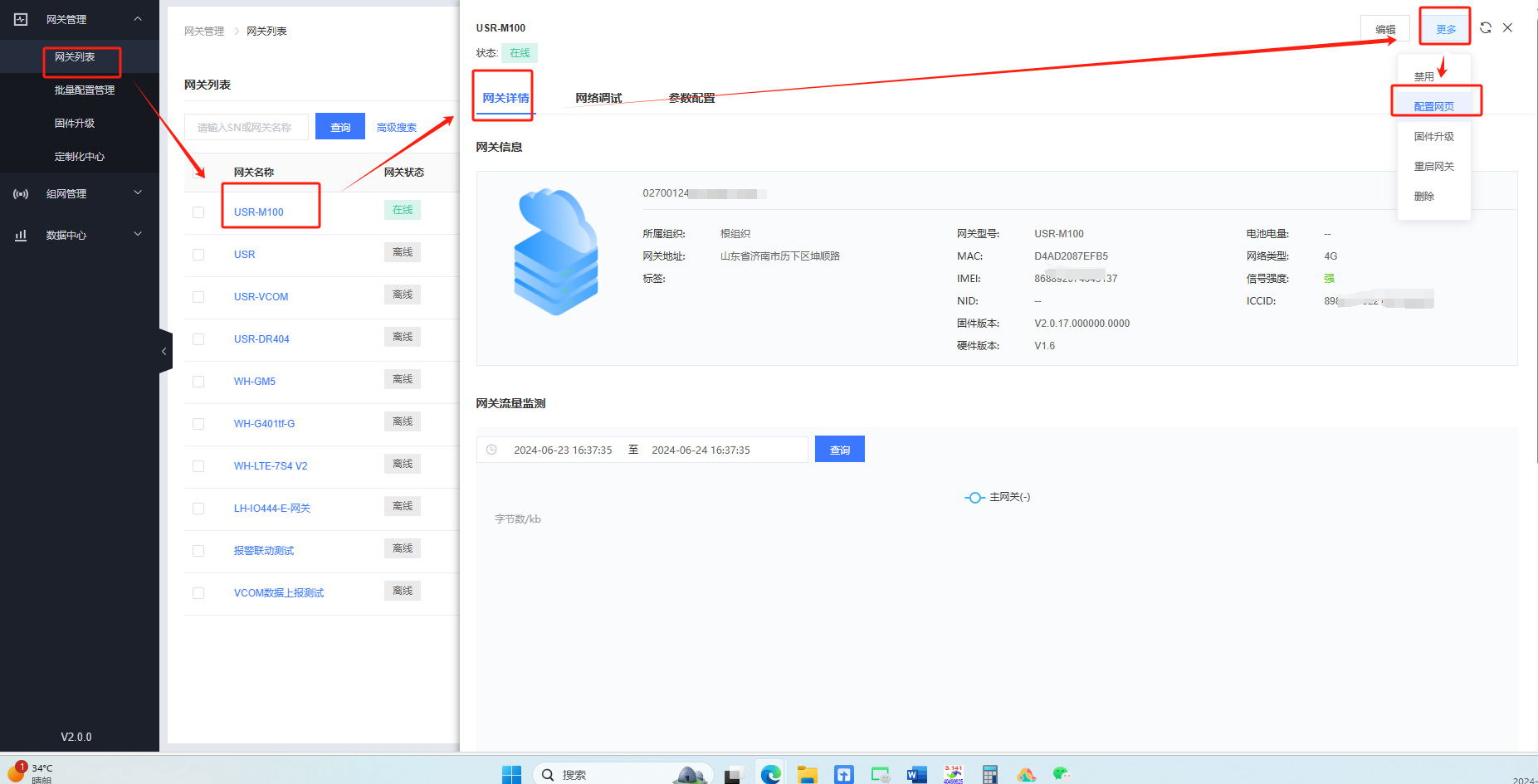

有人云DM平臺---網關管理---網關列表---點擊網關名稱---更多---配置網頁

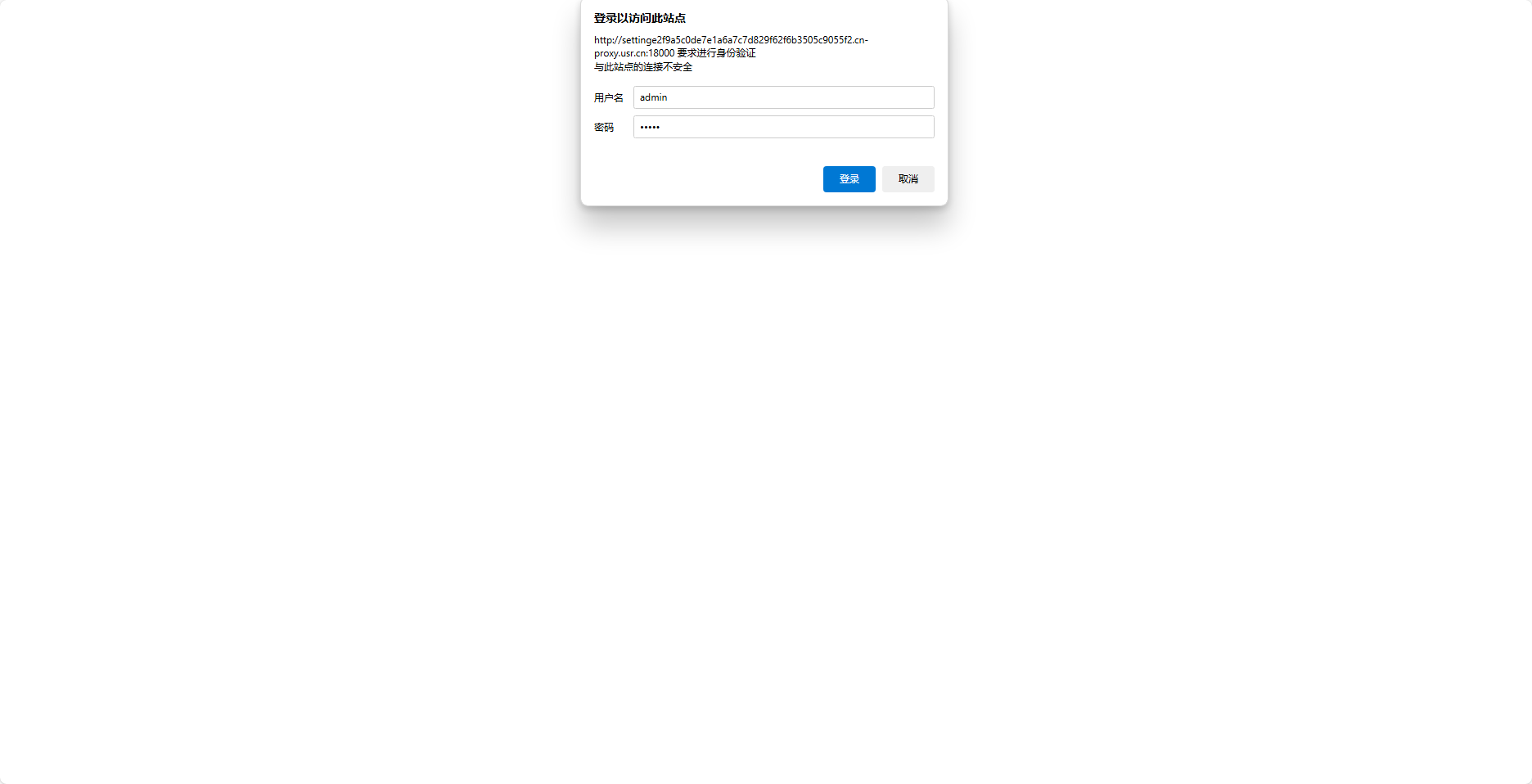

輸入賬號:admin 密碼：admin,進入設備內置網頁

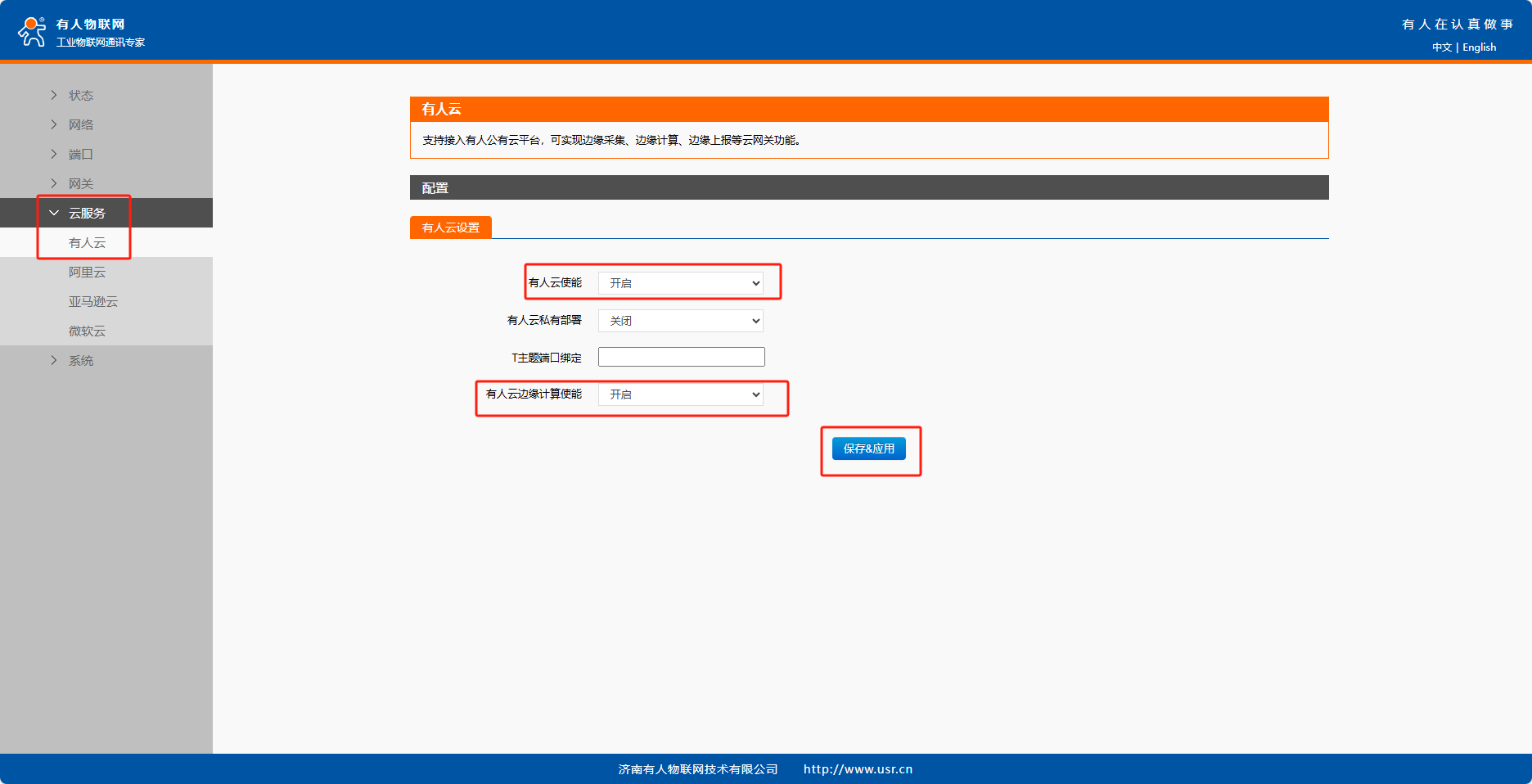

云服務---有人云，開啟有人云使能，開啟有人云邊緣計算使能，保存應用繼續配置

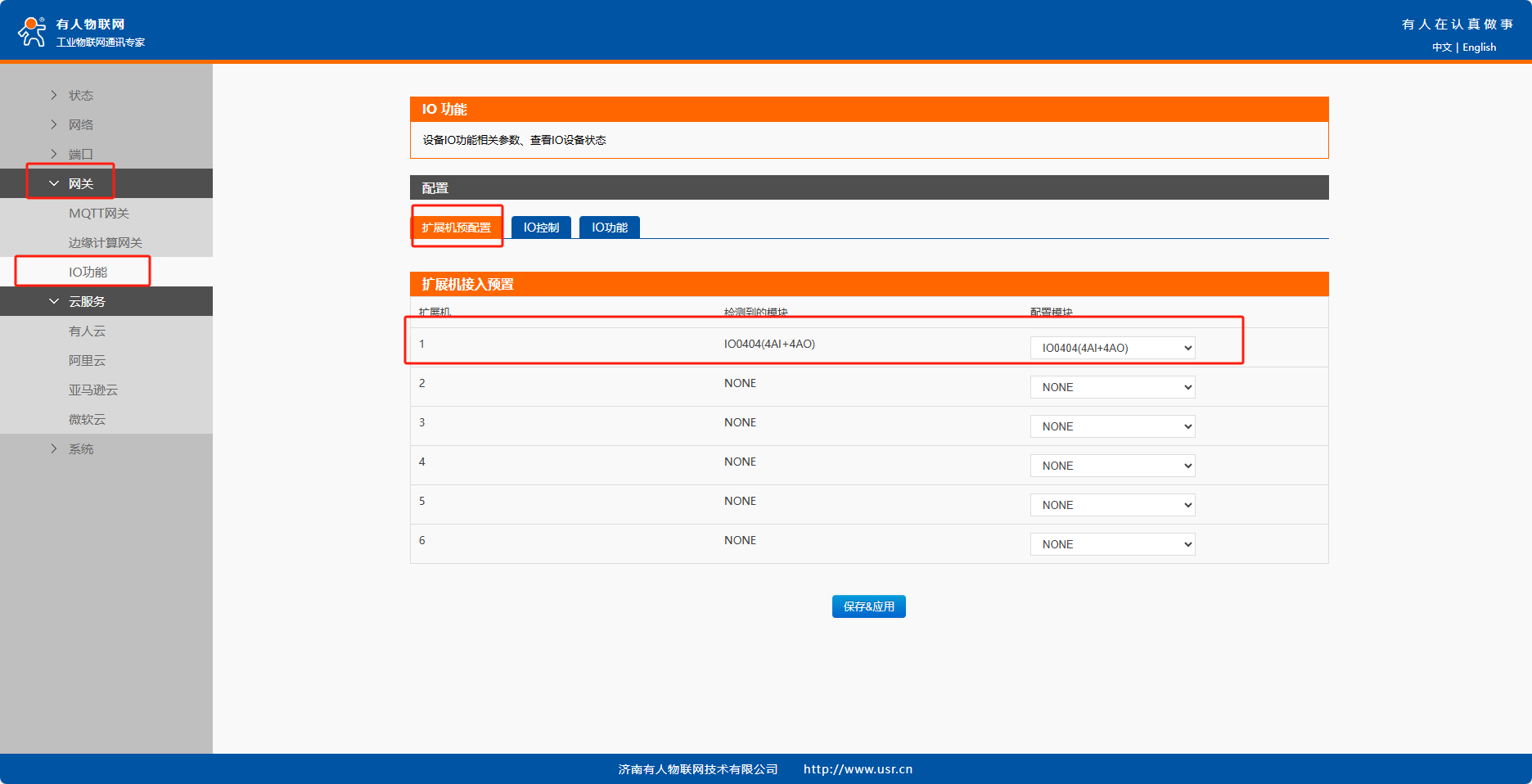

網關---IO功能---拓展機預配置

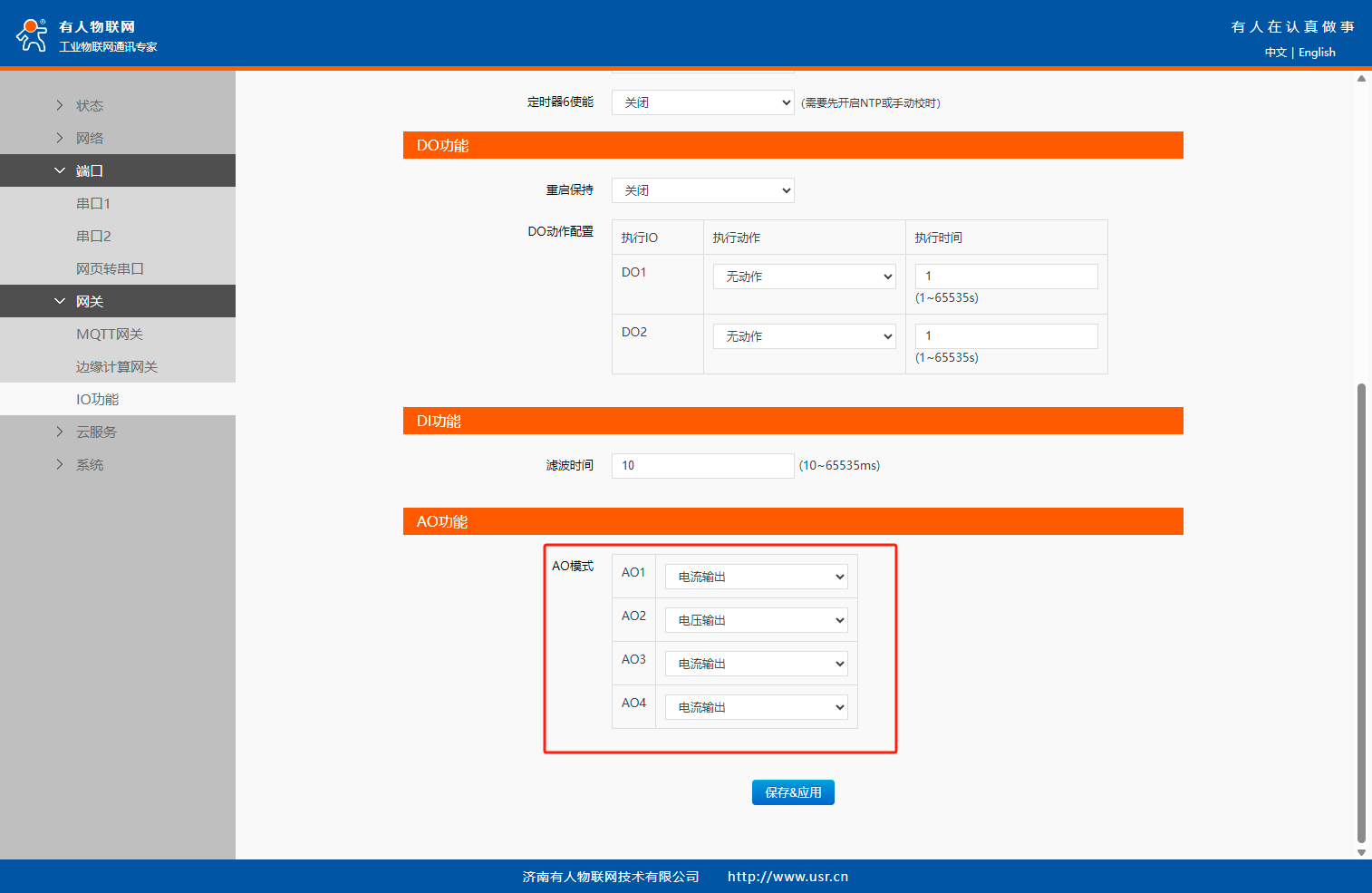

IO功能中設置AO輸出的模式，AO2設置為0~10V電壓輸出，其余通道為電流輸出。

保存應用設備重啟

2、有人云模板設備參數設置

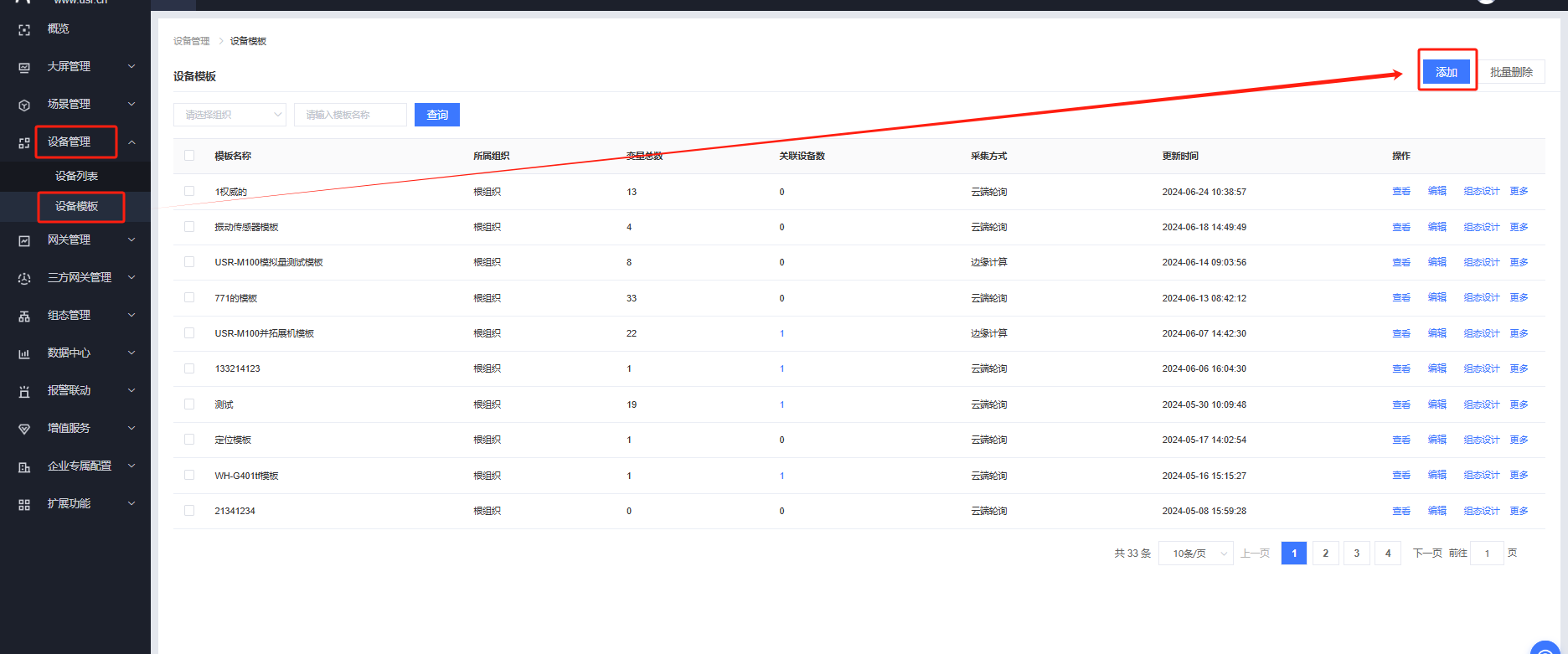

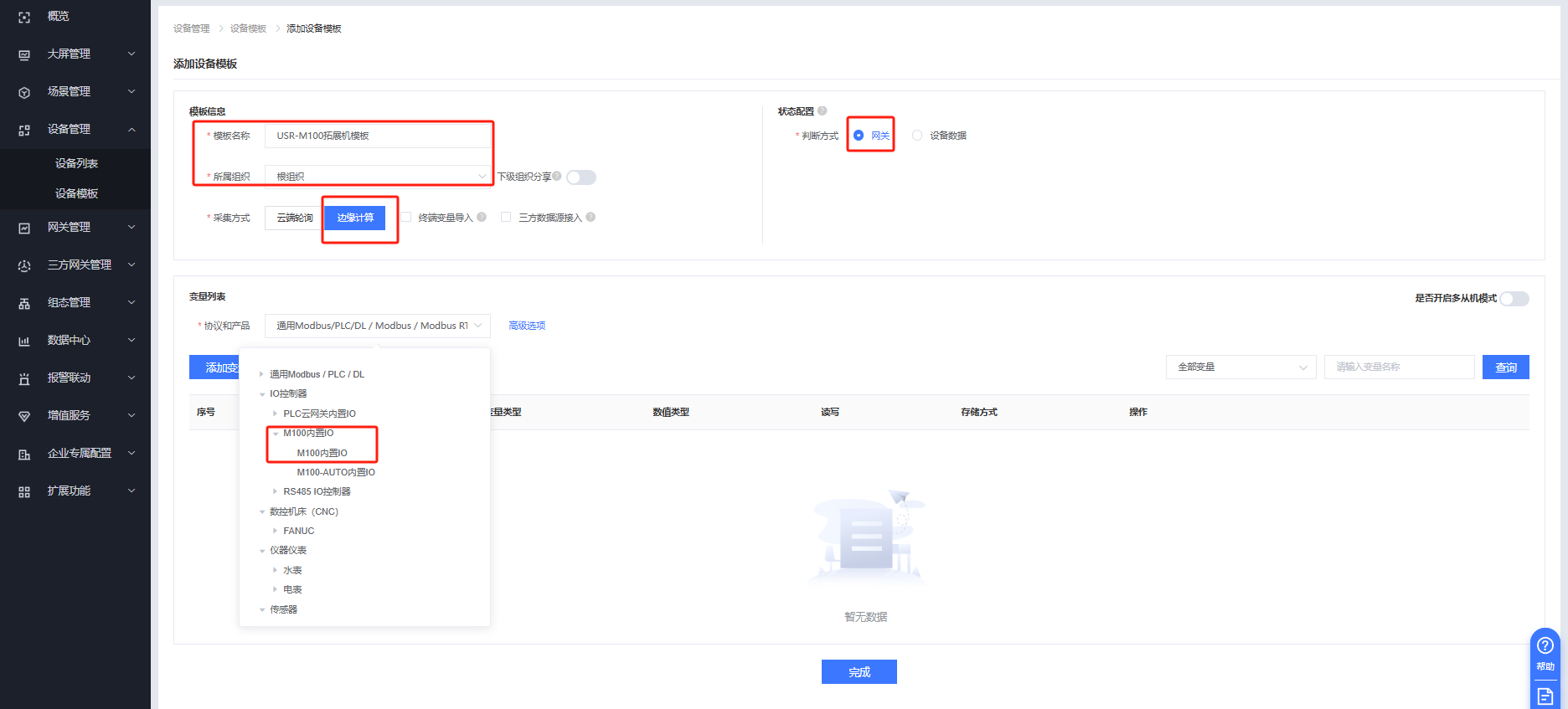

有人云IOT平臺---設備管理---設備模板--添加

模板名稱：USR-M100拓展機模板

所屬組織：根組織

采集方式：邊緣計算

判斷方式：網關

協議和產品：IO控制器/M100內置IO/M100內置IO

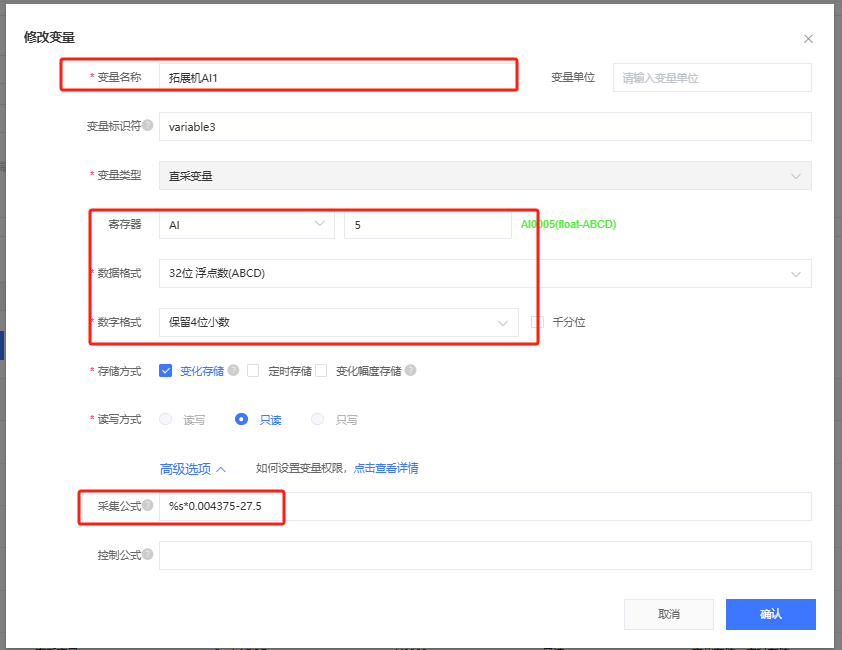

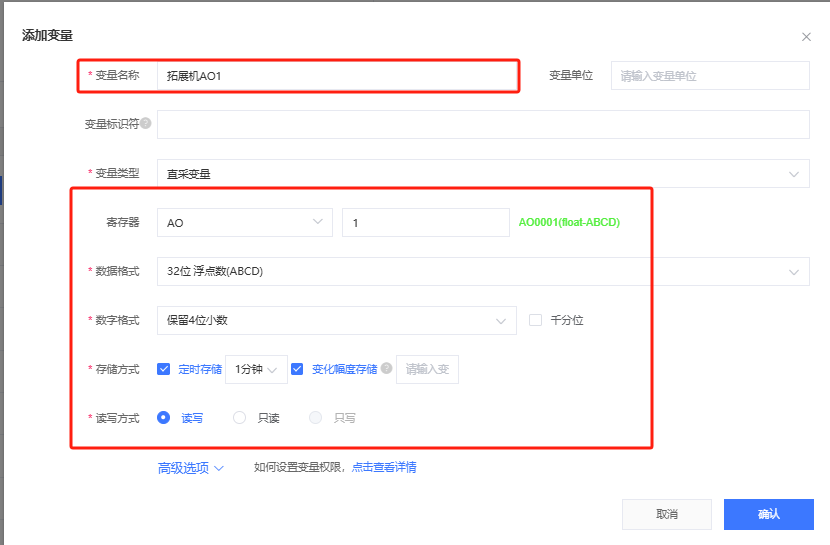

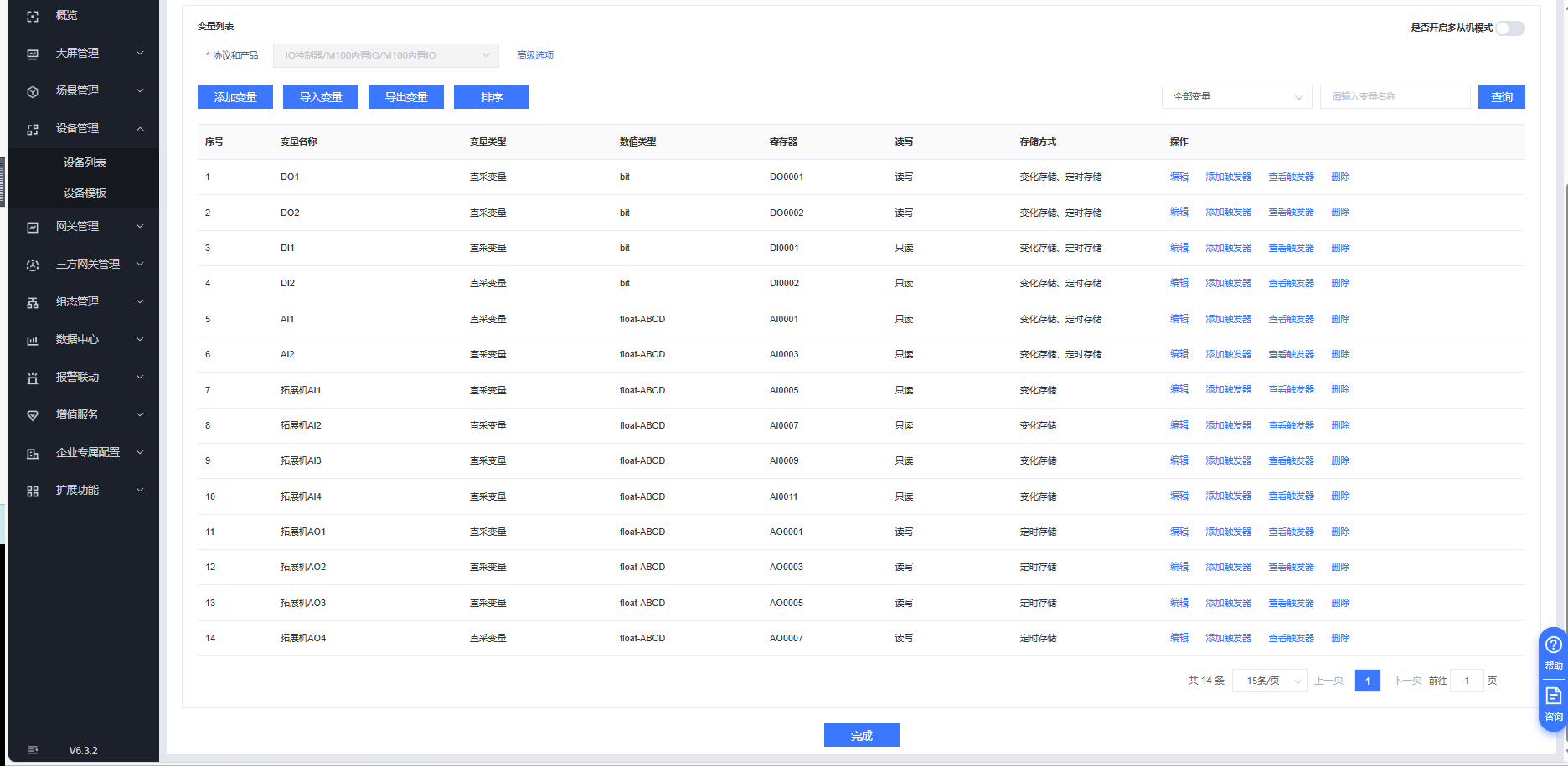

添加拓展機USR-IO0404的變量點位

當拓展機配合主機使用時，寄存器地址會以主機已有寄存器的順序依次向下排序，USR-IO0404的4路AI是寄存器是30005~30012，4路AO寄存器是40001~40008，讀寫，將拓展機變量手動添加至M100模板下。

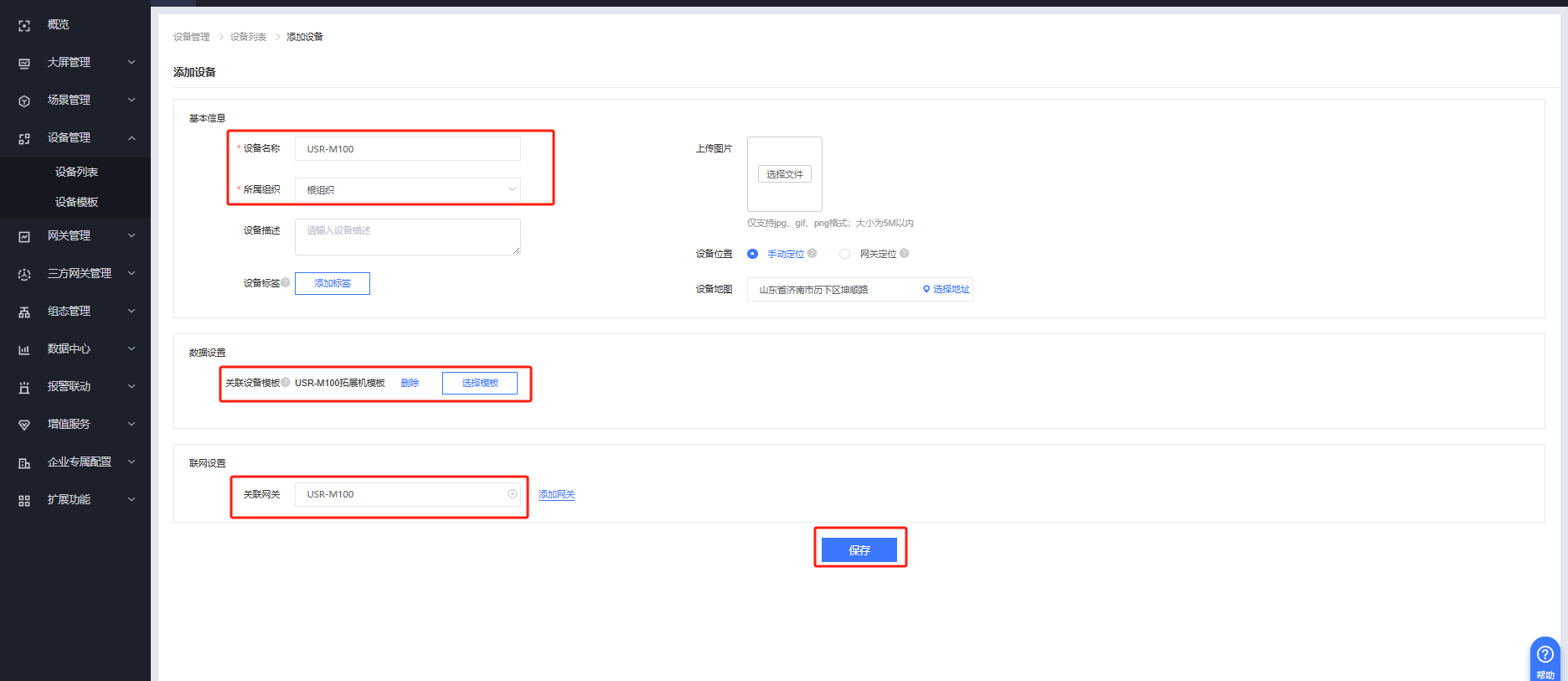

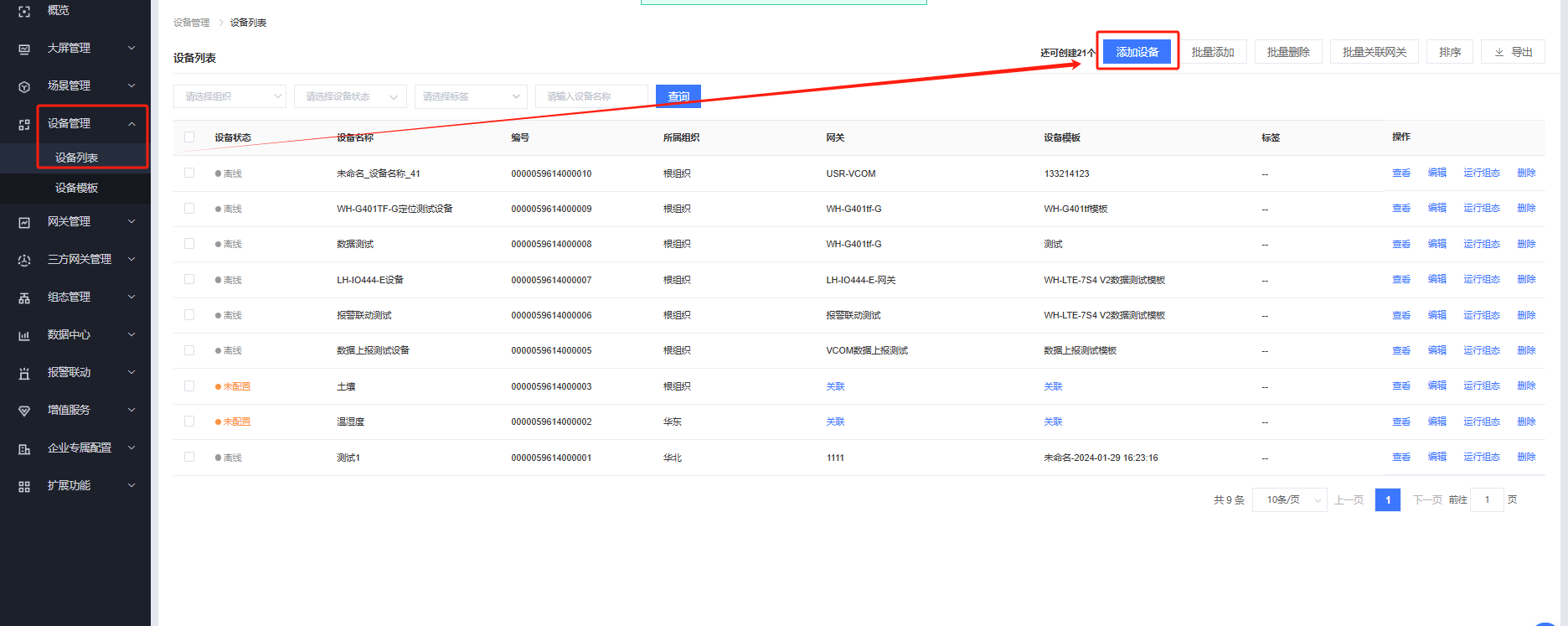

設備管理---設備列表---添加設備

設備名稱：USR-M100

所屬組織：根組織

綁定上步做的模板USR-M100拓展機模板

關聯網關USR-M100

點擊保存

四、功能調試

1、功能調試

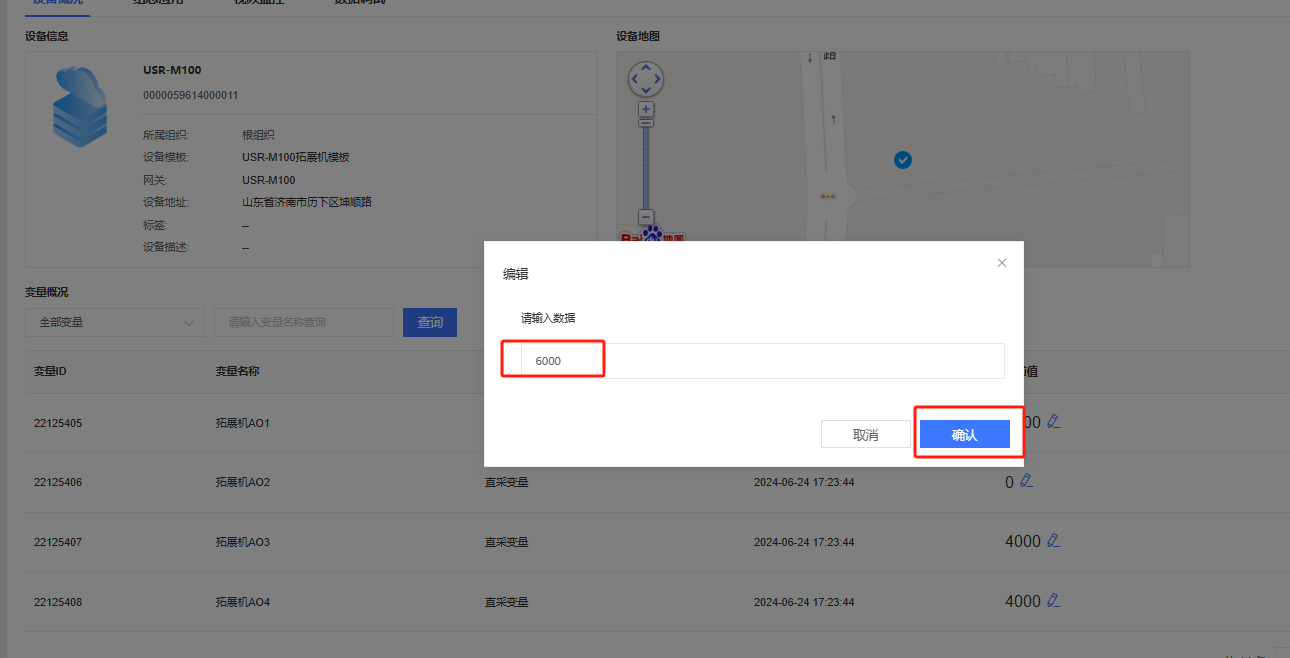

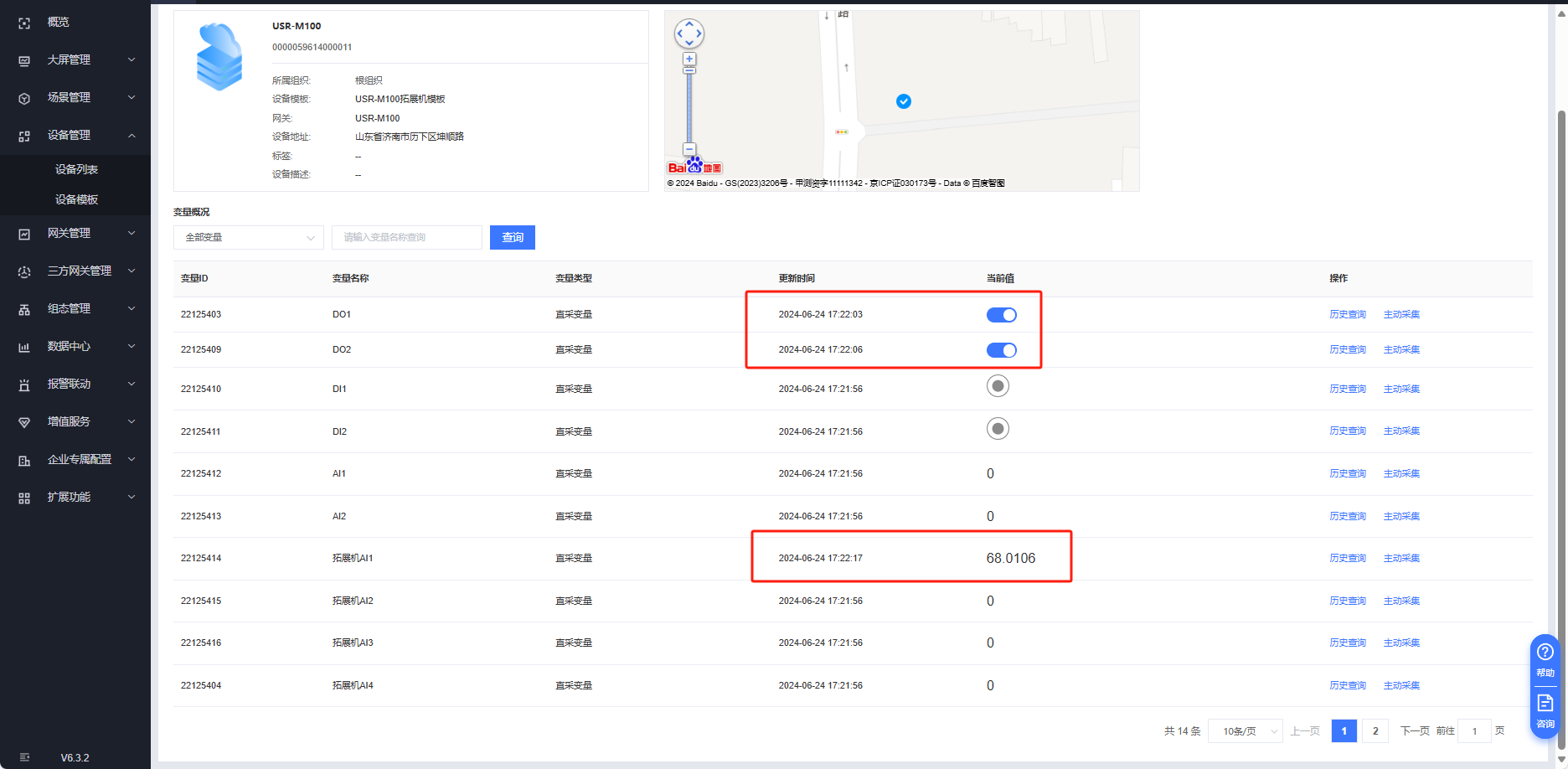

設備管理---設備列表--點擊設備名字，控制DO動作，采集DI AI數據，下發控制AO輸出。

2、調試截圖

注意：AO允許誤差電流0.2ma以內，電壓0.1V以內 。

編寫人：尹叢欣 編寫日期：2024-06-24

審核人：尹叢欣 審核日期：2024-06-24

訂正版本：V1.0 訂正內容：初稿
