一、資料下載

USR-IO0404 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1331.html

串口網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-IO0404 產品 1臺

4-20MA模擬量輸出溫濕度傳感器 1臺

12V電源適配器 1個

USB-RS485串口線 1條

萬用表 1臺

筆記本電腦 1臺

2、硬件連接

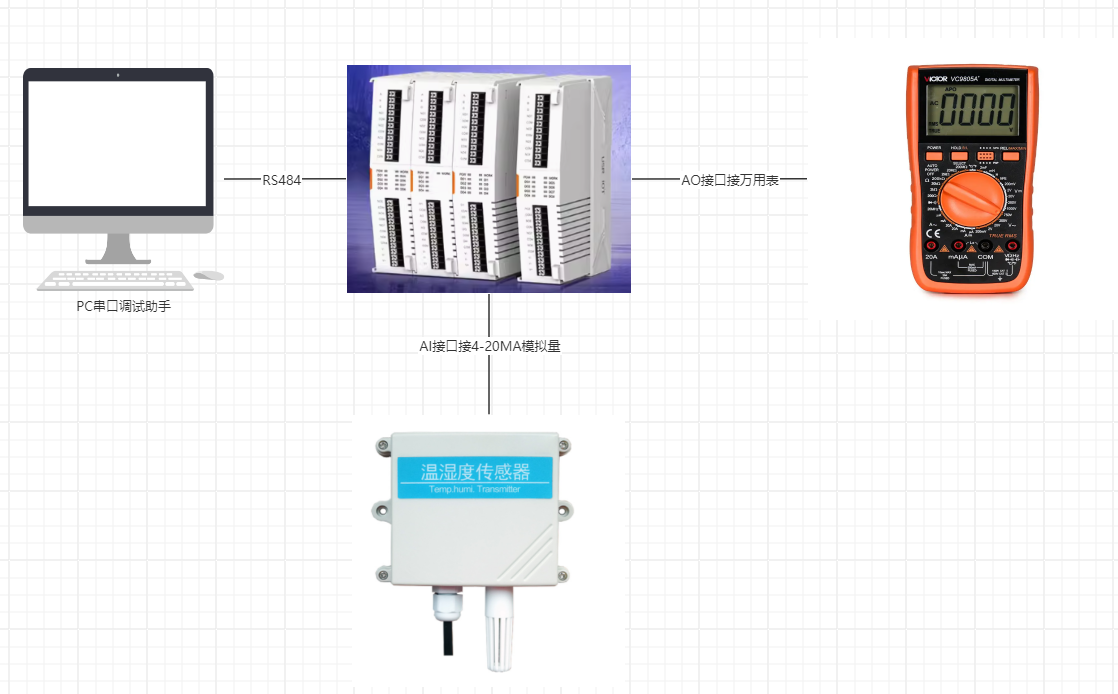

USR-IO0404的485口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電，AO口輸出線接萬用表紅黑表筆，AI接口接4-20MA模擬量輸出溫濕度傳感器。

電腦打開串口調試助手。

附圖：

三、產品參數設置

1、USR-IO0404模擬量采集參數設置

USR-IO0404拓展機采用三線制模擬量接線，將溫濕度傳感器接入AI接口，模擬量接線詳情參考：http://imbacareer.com.cn/Faq/2051.html，AI1接溫度，溫度范圍是-10℃~60℃，AI2接濕度，濕度范圍是0~100%

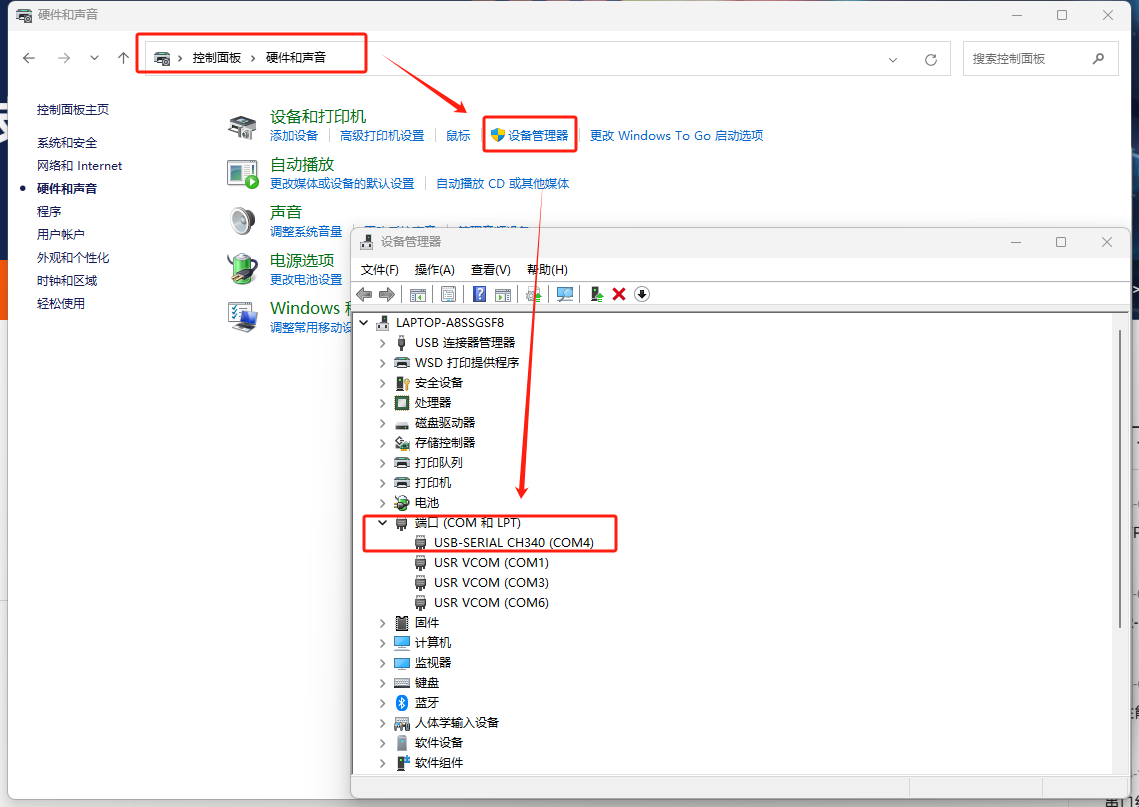

控制面板---硬件和聲音---設備管理器---COM和LPT，確認USB轉換器是COM4

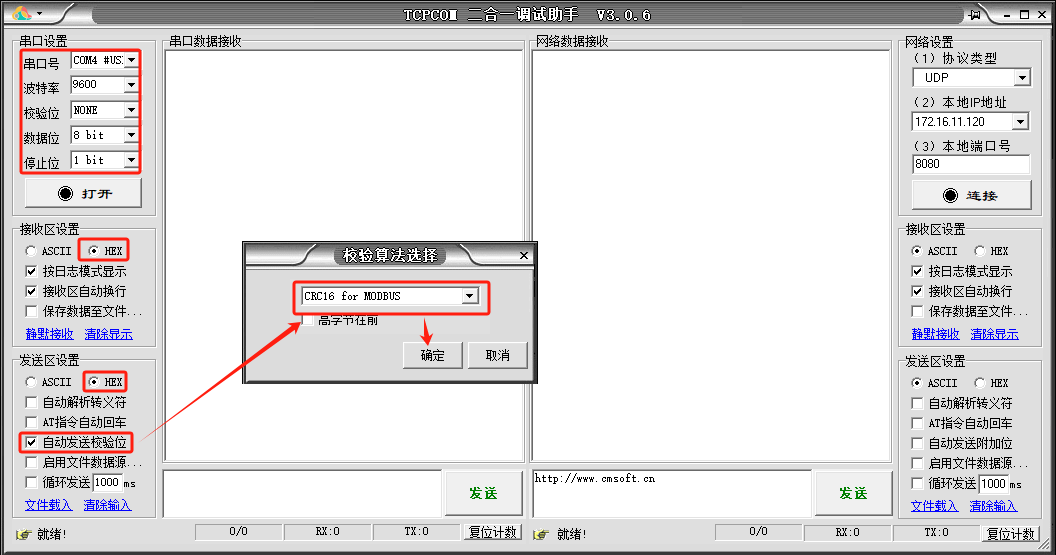

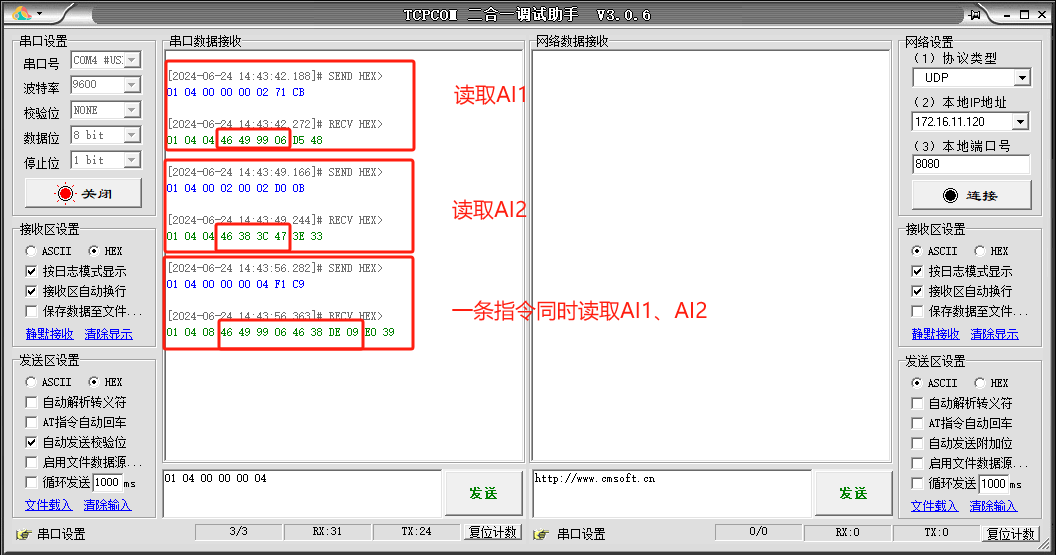

打開串口調試助手，選擇COM4、9600、NONE、8、1（USR-IO0404單機使用時的出廠默認的串口參數），發送接收區勾選HEX（16進制），勾選CRC校驗，打開串口，發送指令讀取AI數據。

AI是32位浮點型數據，一個AI占用2個寄存器，故AI1：30001~30002，AI2:30003~30004

拓展機出廠默認的設備地址是1

故讀取AI的報文是：

（1）、AI1問詢幀：01 04 00 00 00 02 71 CB

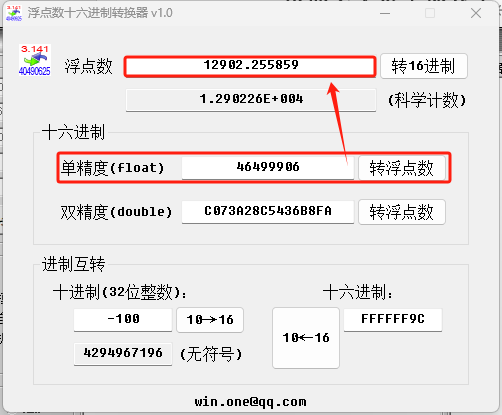

AI1應答幀：01 04 04 46 49 99 06 D5 48 -----有效數據46 49 99 06換算后是12902UA=12.902MA

模擬量換算成溫度數據利用二元一次方程組實現

設:Y=kX+b

Y: 溫度實際值

X：測量的模擬量電流UA值

k、b：常系數，此公式為求k、b值，進而求出測量的電流數值和實際溫度值之間的關系。

AI1接溫度，溫度范圍是-10℃~60℃，故-10℃---4MA---4000UA，60℃---20MA---20000UA

-10℃=4000k+b----------公式 (1)

60℃=20000k+b---------公式（2）

公式（2）-（1）得：70℃=16000k k=0.004375

把 k=0.004375帶入公式（1)：-10℃=4000x(0.004375)+b b=-27.5

所以：Y=0.004375X-27.5

故當前設備測得實際溫度值約為28.9℃

（2）、AI2問詢幀：01 04 00 02 00 02 D0 0B

AI2應答幀：01 04 04 46 38 3C 47 3E 33 -----有效數據46 38 3C 47換算后是11791UA=11.791MA

換算成實際濕度值約為48.6%（換算公式計算同上）

（3）、以AI1、AI2問詢幀和應答幀為例解析報文含義

AI1、AI2問詢幀：01 04 00 00 00 04 F1 C9

01：設備地址1，拓展機出廠默認設備地址是1

04：功能碼，意為讀輸入寄存器3XXXX

00 00：寄存器起始地址

00 04：寄存器數量4，AI1、AI2各占用2各寄存器

F1 C9：CRC校驗低字節在前

AI1、AI2應答幀：01 04 08 46 49 99 06 46 38 DE 09 E0 39

01：設備地址1，拓展機出廠默認設備地址是1

04：功能碼，意為讀輸入寄存器3XXXX

08：有效字節數8，2個變量占用4個寄存器8個字節。

46 49 99 06 46 38 DE 09：46 49 99 06---AI1數據 、46 38 DE 09---AI2數據

E0 39：CRC校驗低字節在前

2、USR-IO0404輸出模擬量參數設置

本例使用AO1接萬用表測試

（1）0~10V電壓模擬量輸出測試

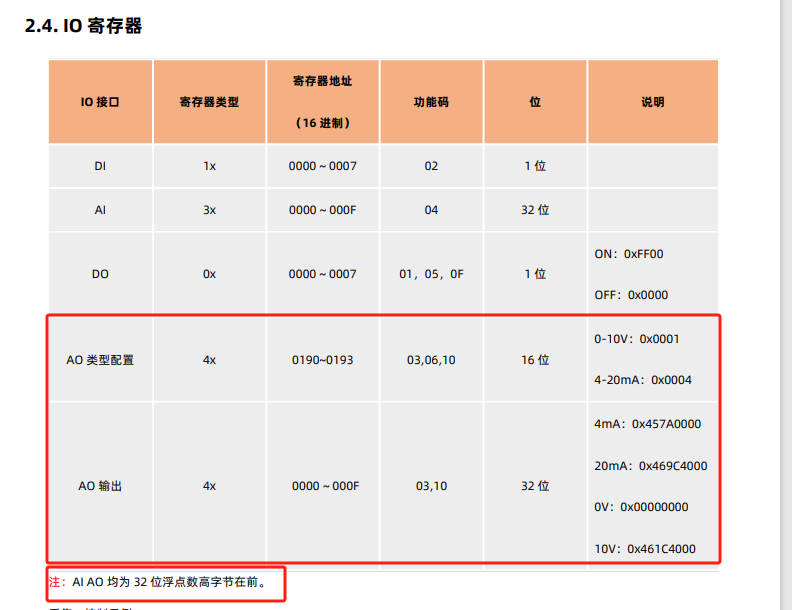

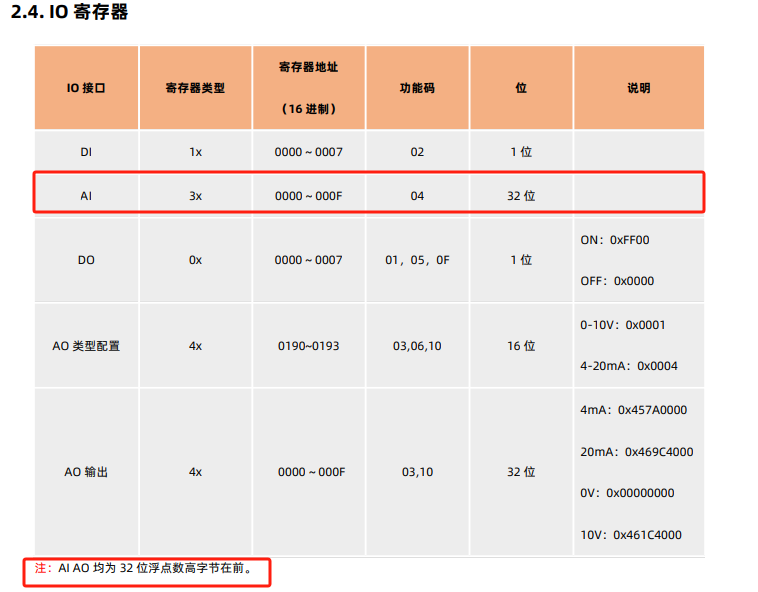

USR-IO0404AO寄存器表如下：

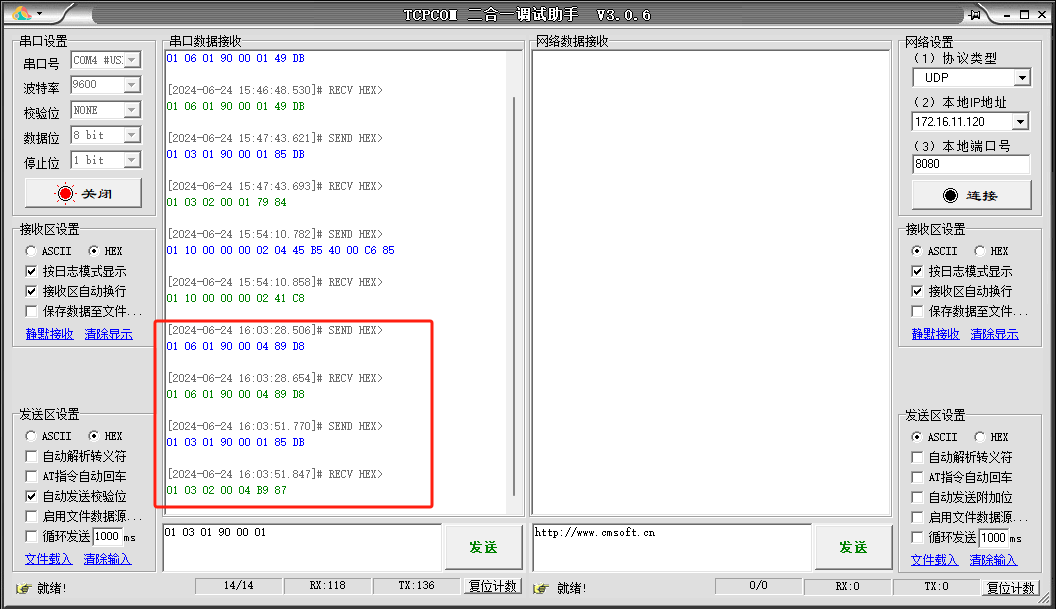

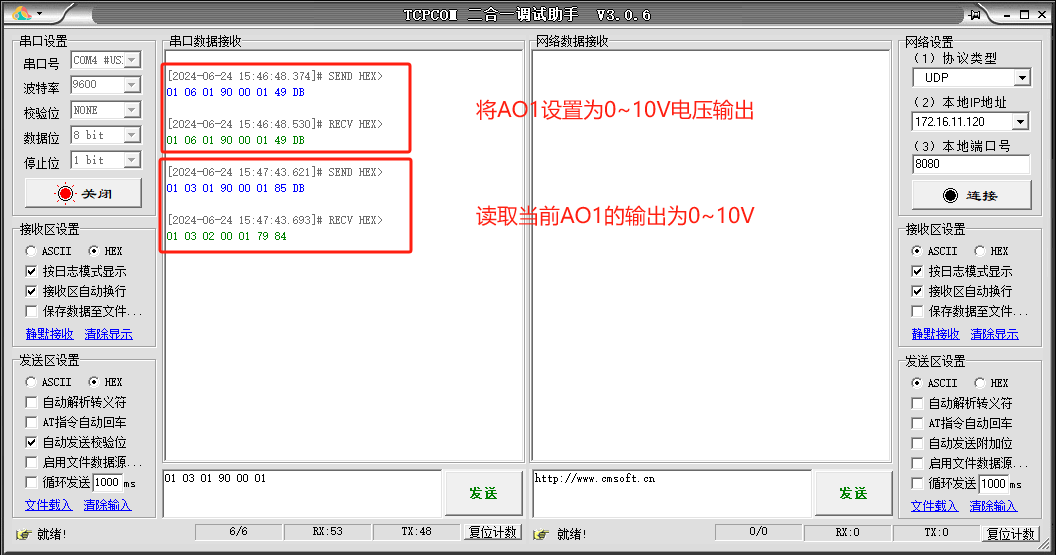

將AO1類型設置為0-10V輸出，AO1類型寄存器位0190，對該寄存器寫值1即為電壓輸出：01 06 01 90 00 01 49 DB ，設置完成后讀取一下是否設置成功。

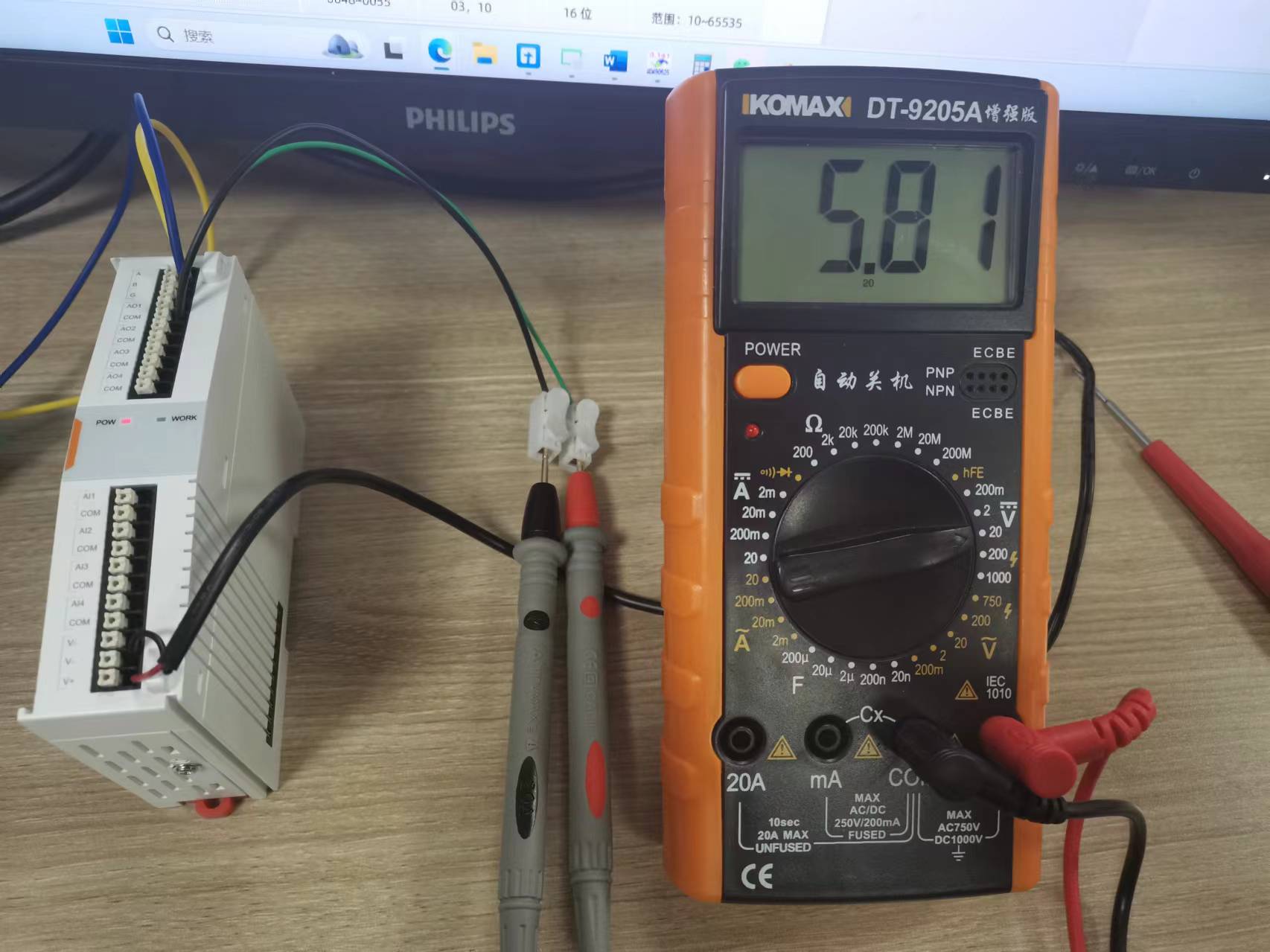

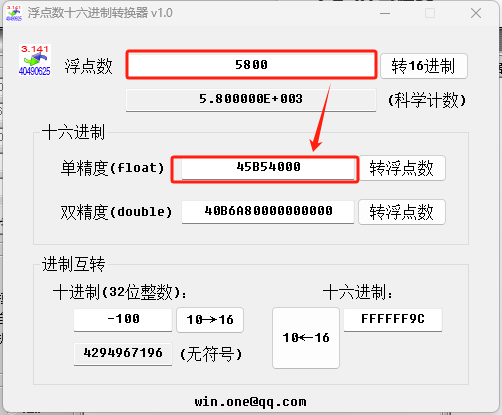

讓AO1輸出5.8V，也就是5800MV，按照浮點數換算成16進制數據為：45B54000

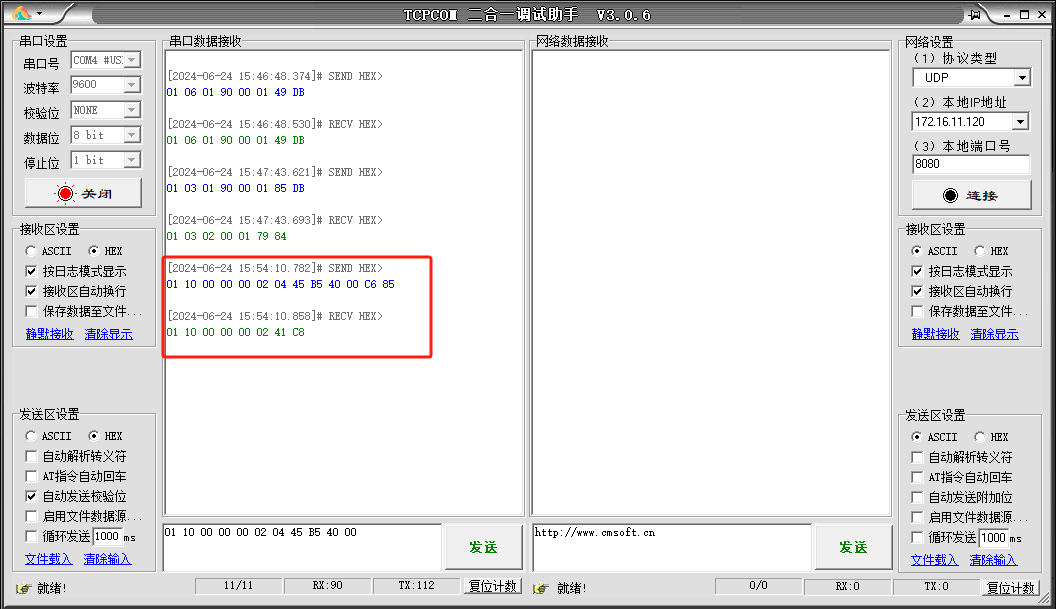

故AO1輸出5.8V的報文是：01 10 00 00 00 02 04 45 B5 40 00 C6 85

01：設備地址

10：功能碼，意為寫多個保持寄存器

00 00：寄存器起始地址

00 02：寄存器數量2

04：有效字節數4

45 B5 40 00：電壓模擬量5800UV

C6 85：CRC校驗低字節在前

應答幀：01 10 00 00 00 02 41 C8

01：設備地址

10：功能碼，意為寫多個保持寄存器

00 00：寄存器起始地址

00 02：寄存器數量2

41 C8：CRC校驗低字節在前

（2）4~20MA電流模擬量輸出測試

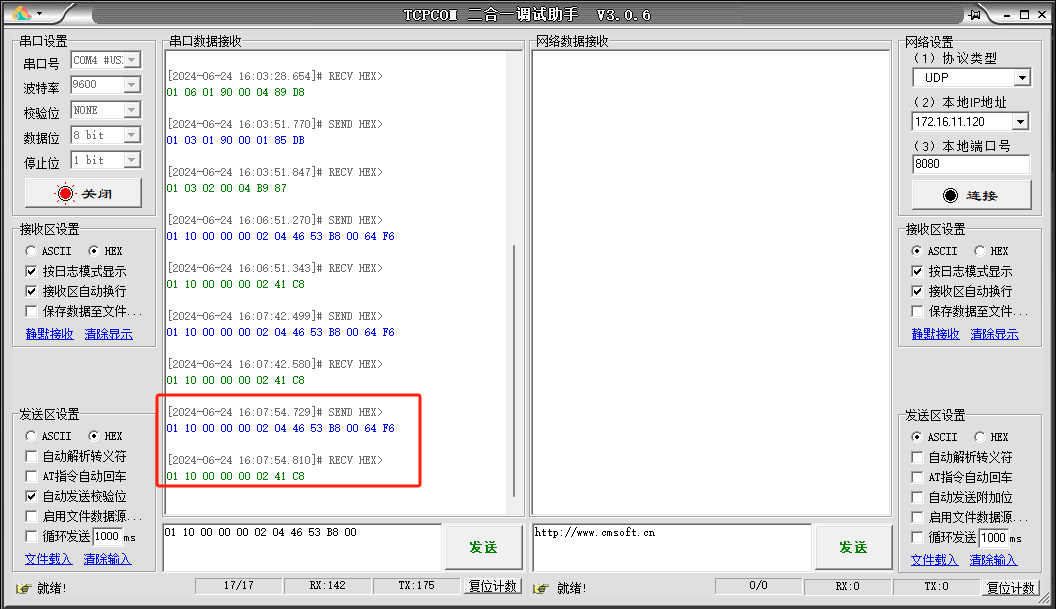

將AO1類型設置為4-20MA輸出，AO1類型寄存器位0190，對該寄存器寫值4，即為電流輸出：01 06 01 90 00 04 89 D6 ，設置完成后讀取一下是否設置成功。

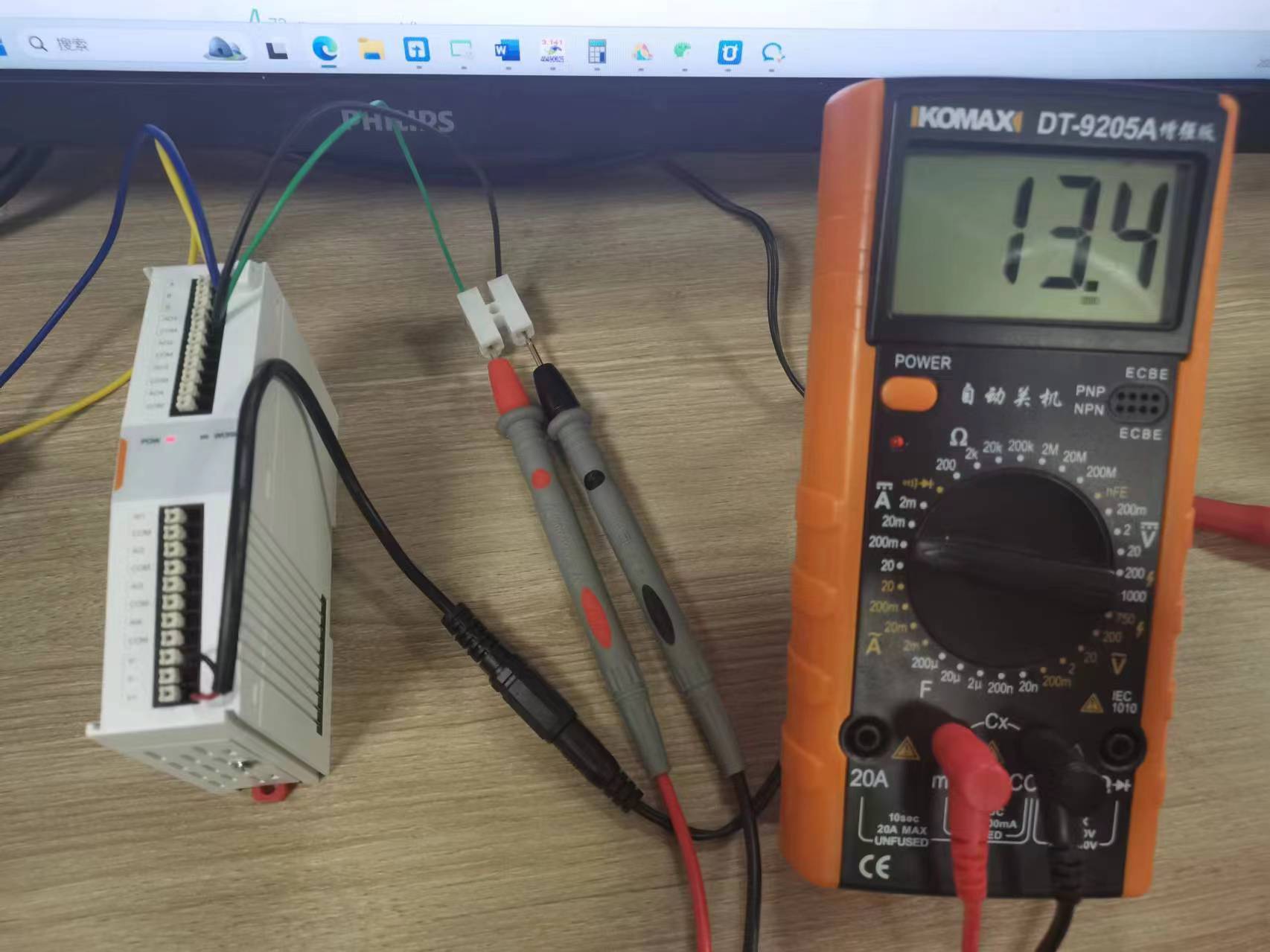

讓AO1輸出13.55MA，也就是13550UA，按照浮點數換算成16進制數據為：4653B800

故AO1輸出13.55MA的報文是：01 10 00 00 00 02 04 46 53 B8 00 64 F6

應答幀：01 10 00 00 00 02 41 C8

注意： AO允許誤差電流0.2ma以內，電壓0.1V以內 。

編寫人：尹叢欣 編寫日期：2024-06-24

審核人：尹叢欣 審核日期：2024-06-24

訂正版本：V1.0 訂正內容：初稿
