USR-M100 接拓展機對接有人云IO控制示例

2024-06-13

一、資料下載

USR-M100 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1202.html

USR-M100 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1203.html

USR-M100 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1213.html

二、硬件連接

1、所需物品

USR-M100 產品 1臺

USR-IO0080拓展機 1臺

USR-IO0440拓展機 1臺

12V電源適配器 1個

筆記本電腦 1臺

2、硬件連接

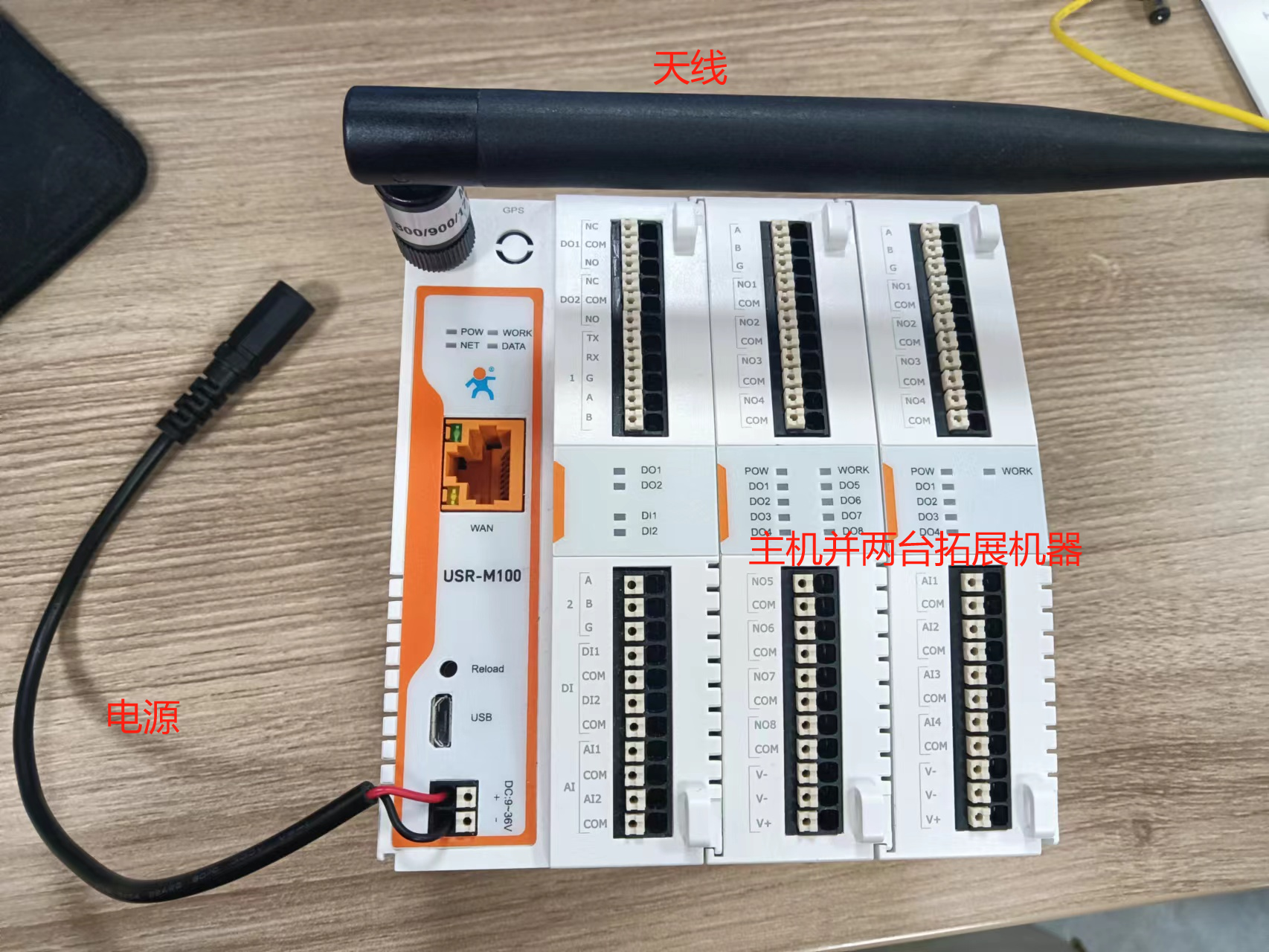

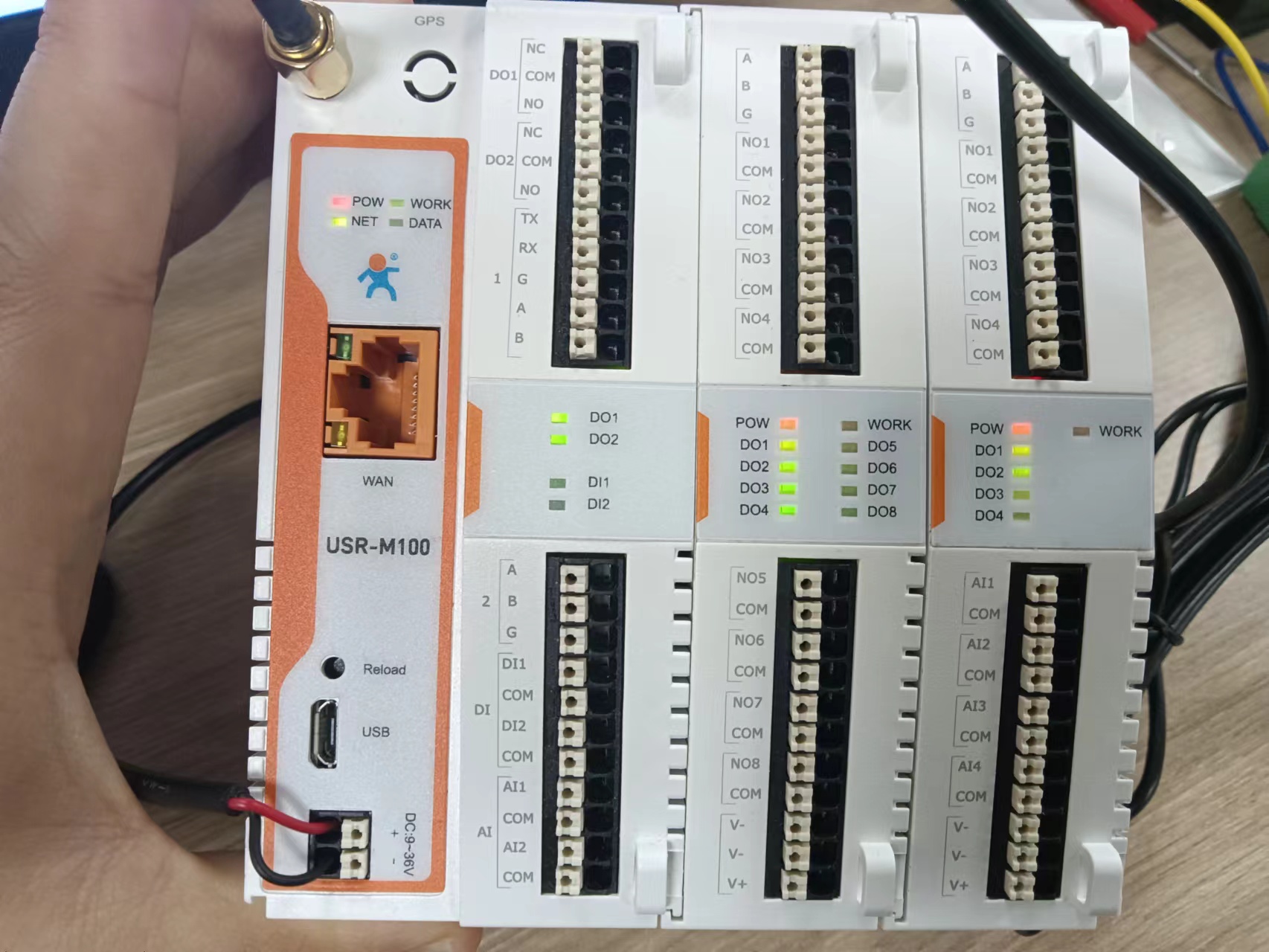

USR-M100 卡入兩臺拓展機USR-IO0080和USR-IO0440，設備接上4G天線，然后產品接12V電源適配器上電。本例使用USR-M100內置卡，內置卡默認含有8年流量，每個月100兆。

附圖：

三、產品參數設置

1、USR-M100參數設置

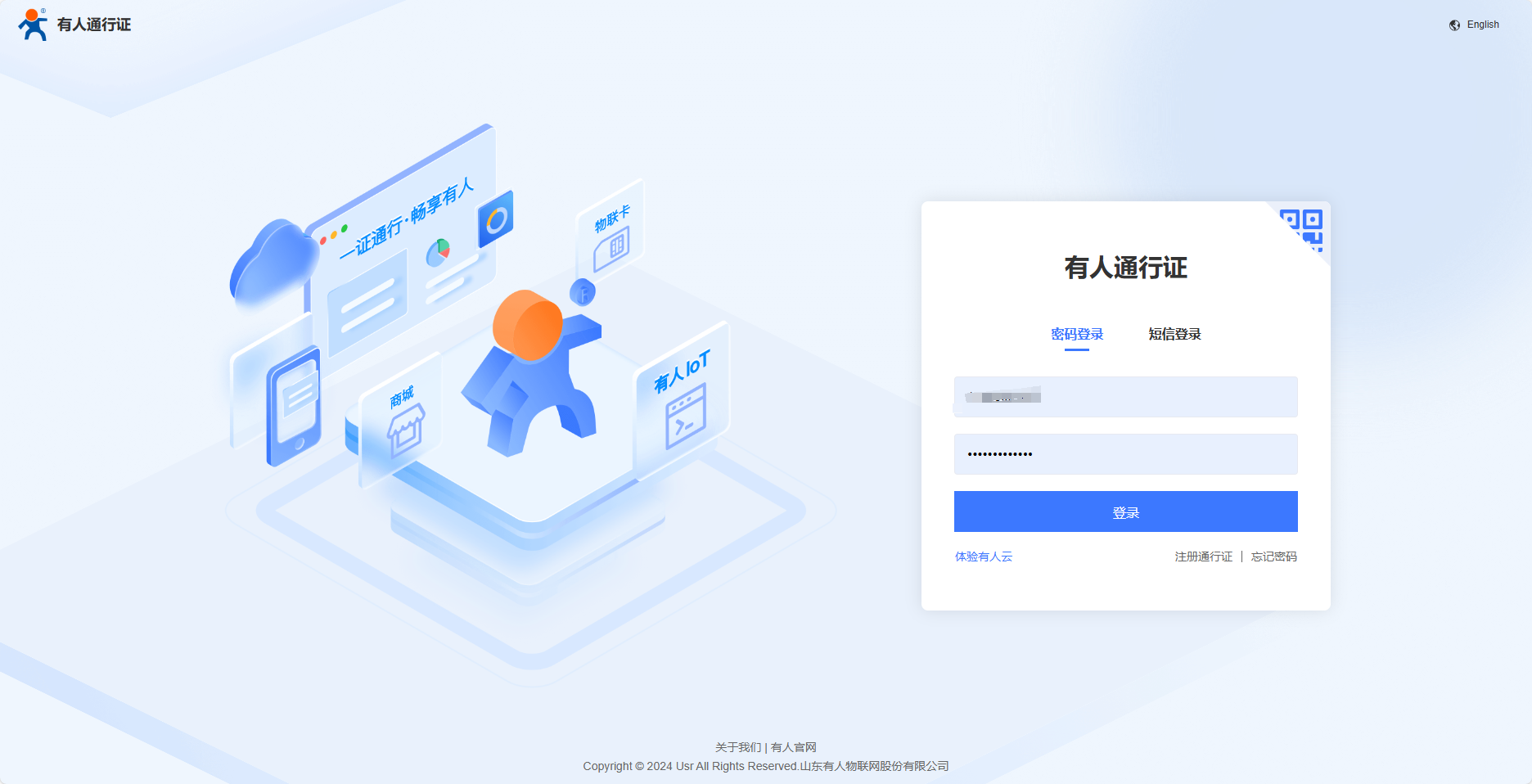

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

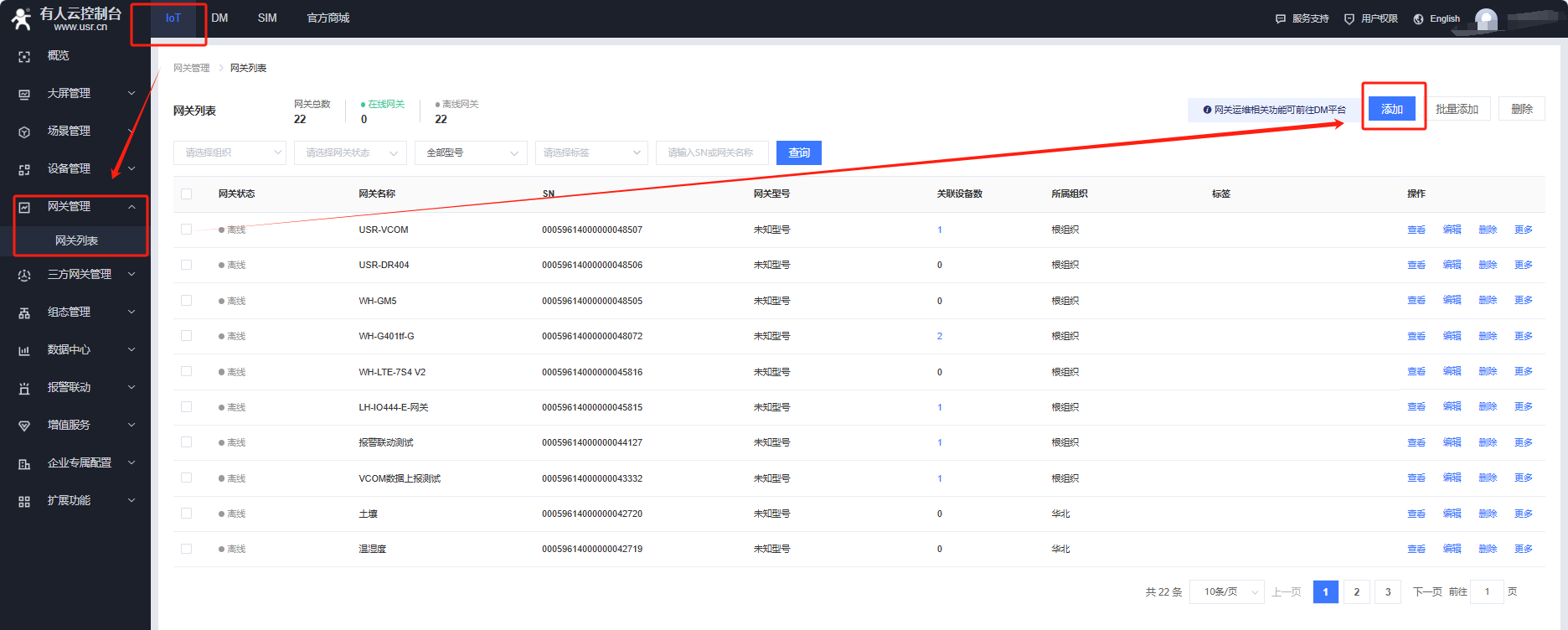

有人IOT平臺---網關管理---網關列表---添加

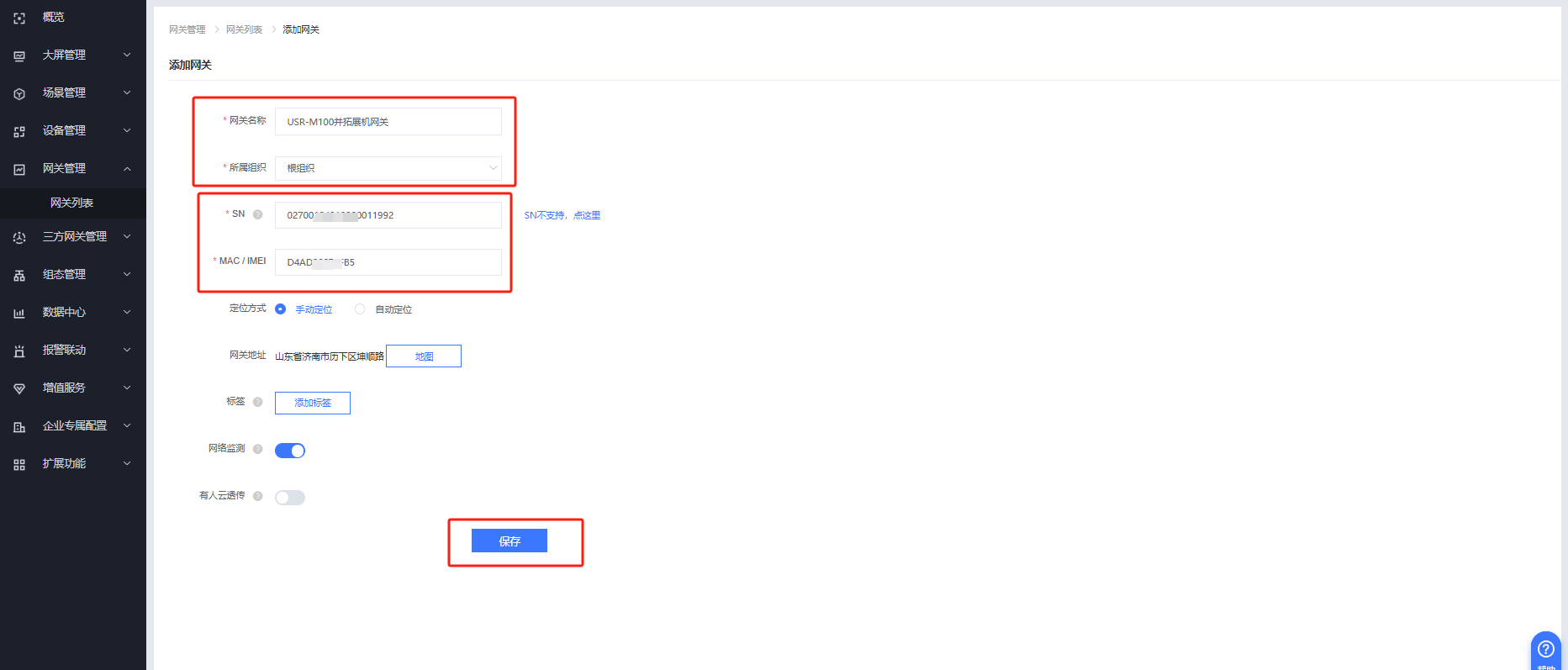

網關名稱：USR-M100并拓展機網關

所屬組織：根組織

將設備底部的SN和MAC填入

保存

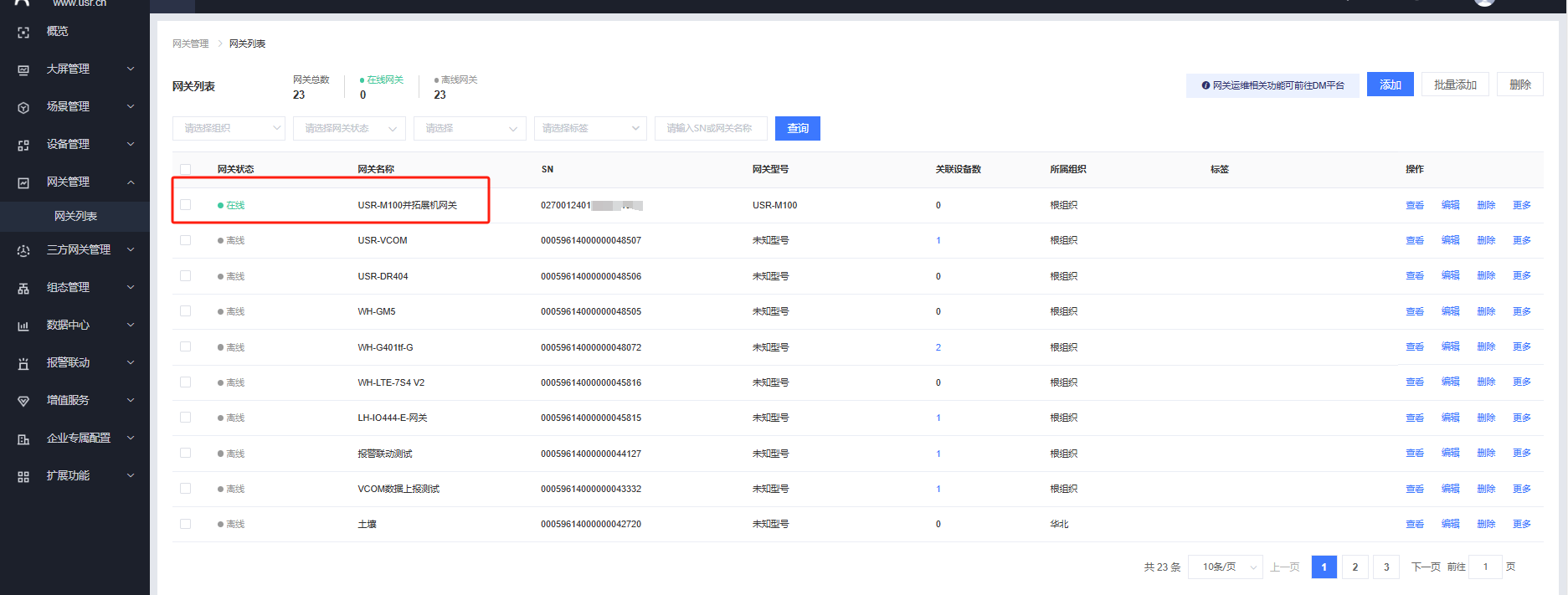

等待一會即可看到USR-M100在有人云在線。

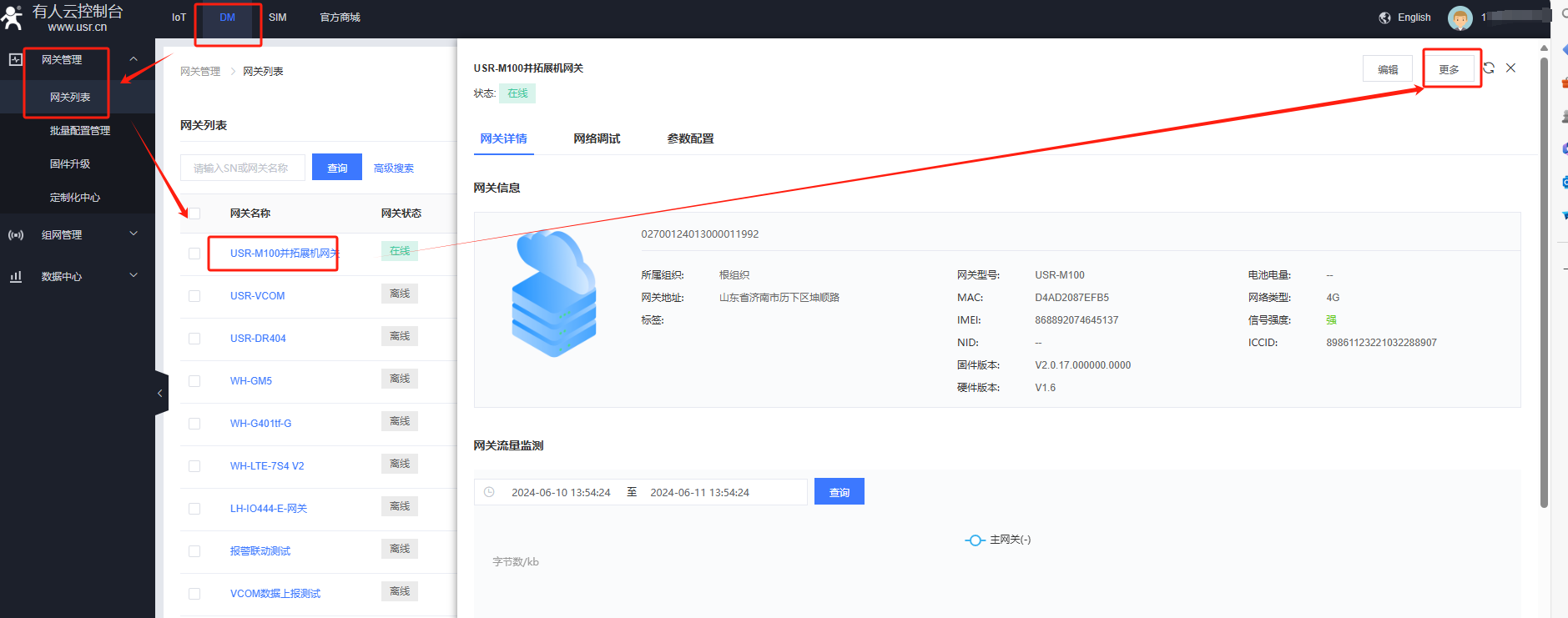

有人DM平臺---網關管理---網關列表---點擊網關名稱---更多進入---配置網頁，USR-M100內置網頁

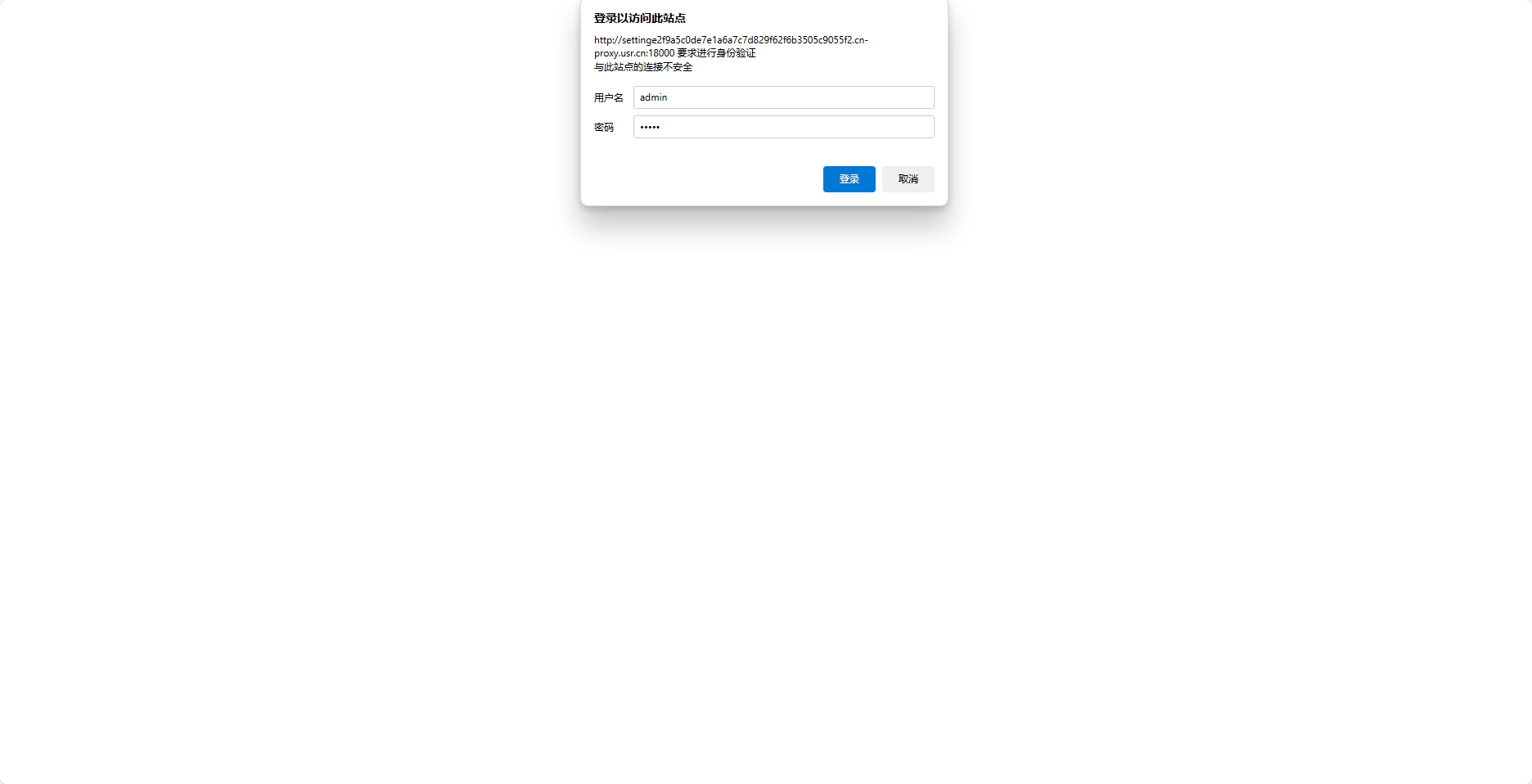

用戶名和密碼都是admin

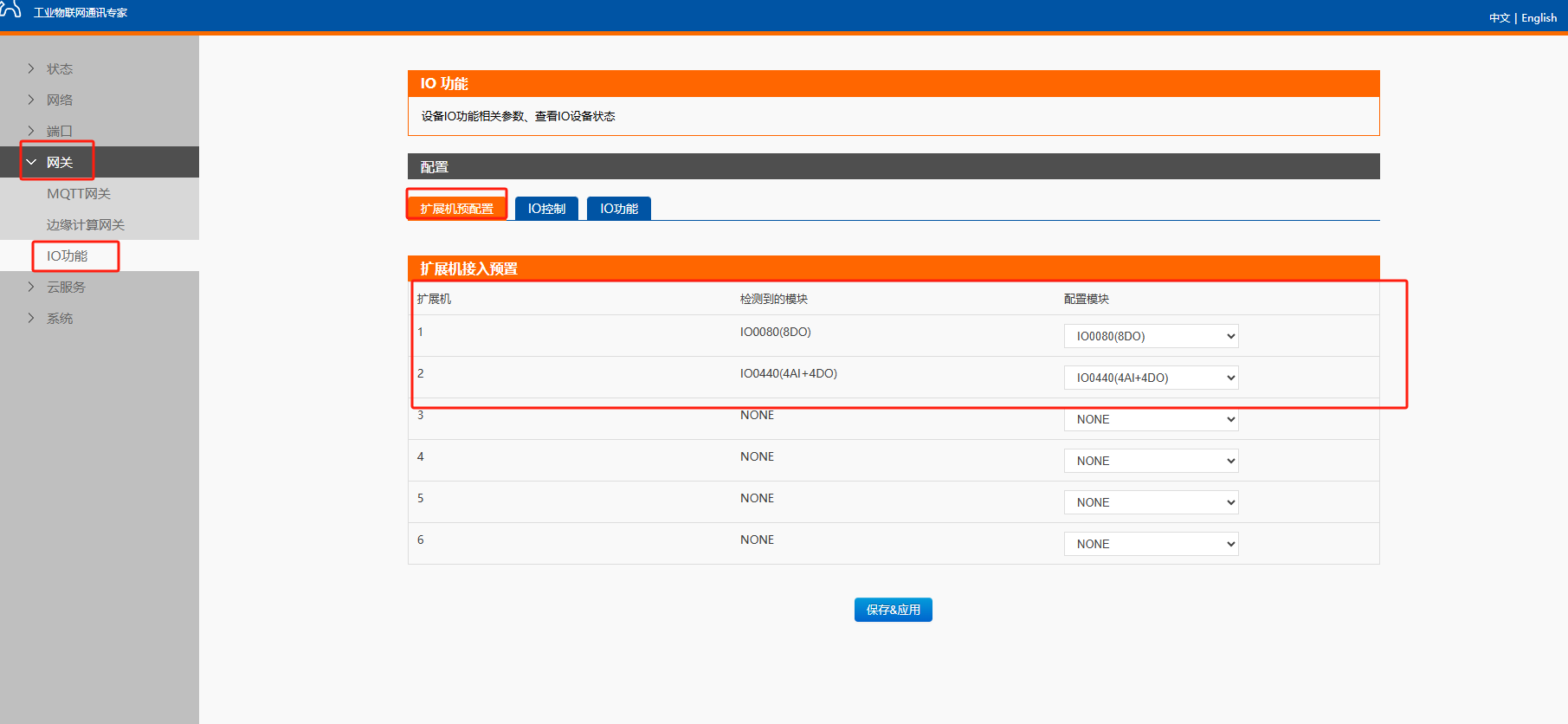

網關---IO功能拓展機12配置型號---保存應用。

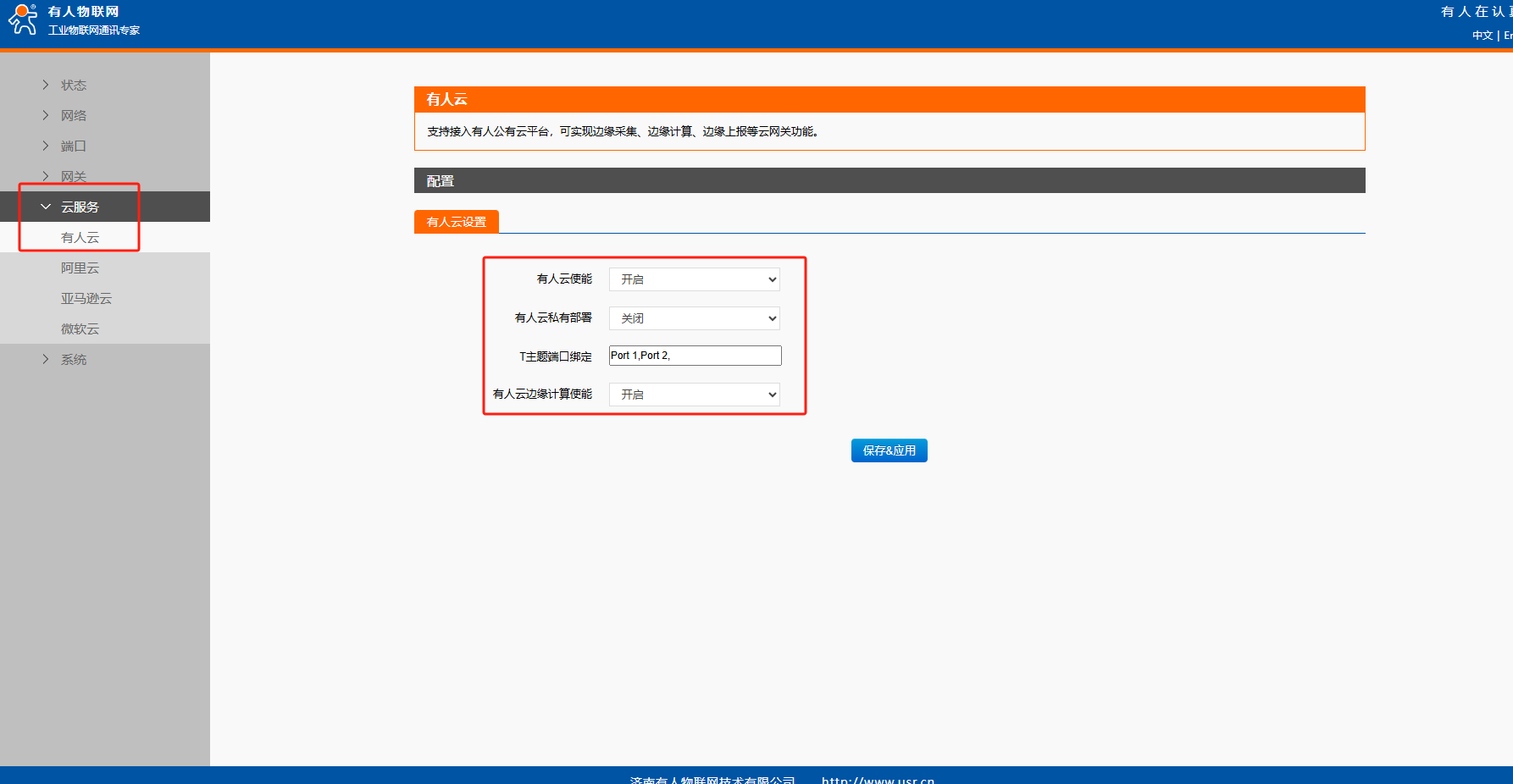

云服務---有人云，開啟有人云使能，關閉有人云私有部署使能,T主題端口綁定port1，port2,開啟有人云邊緣計算使能。點擊保存應用重啟設備，重啟后在有人云再次上線。

2、添加設備變量

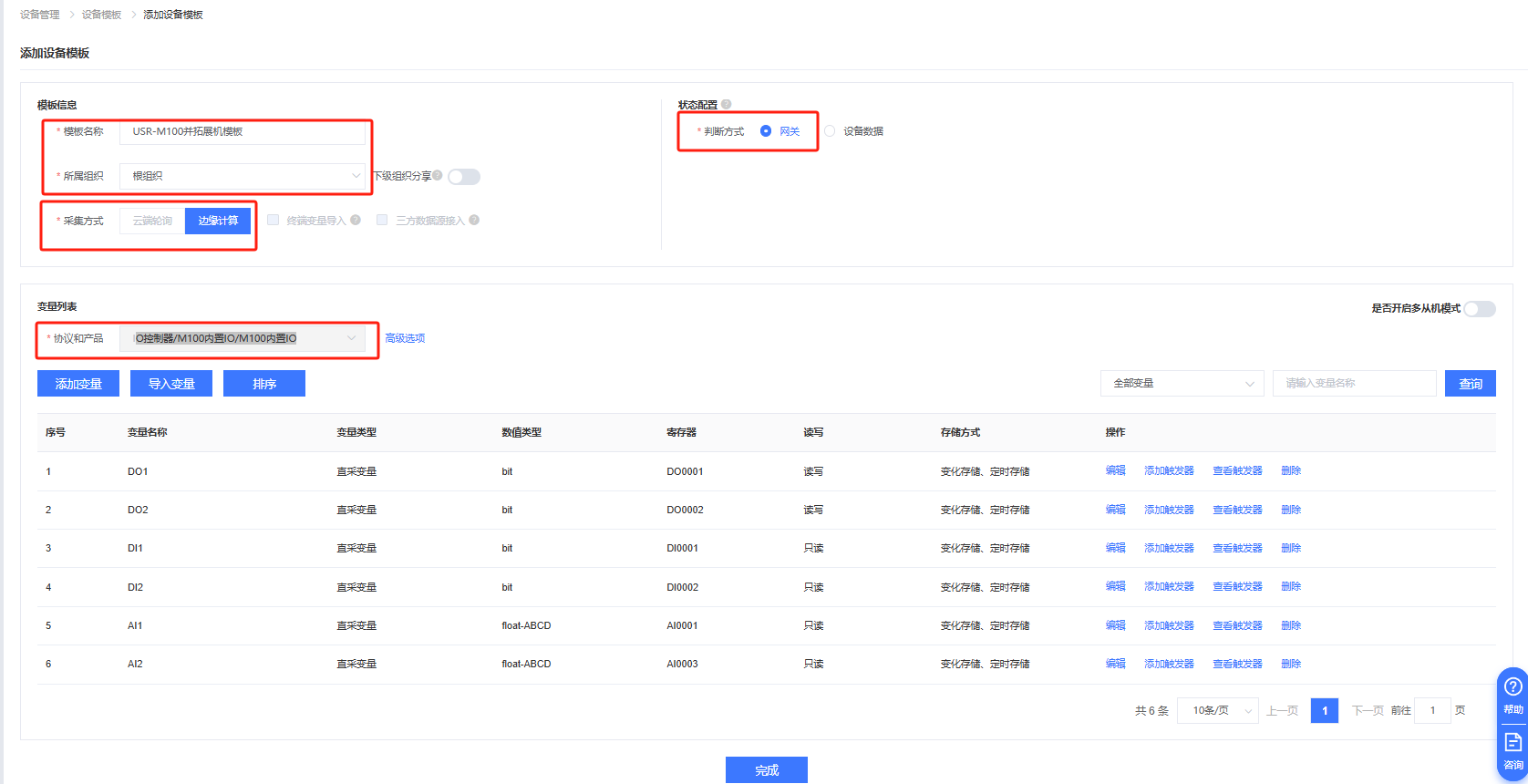

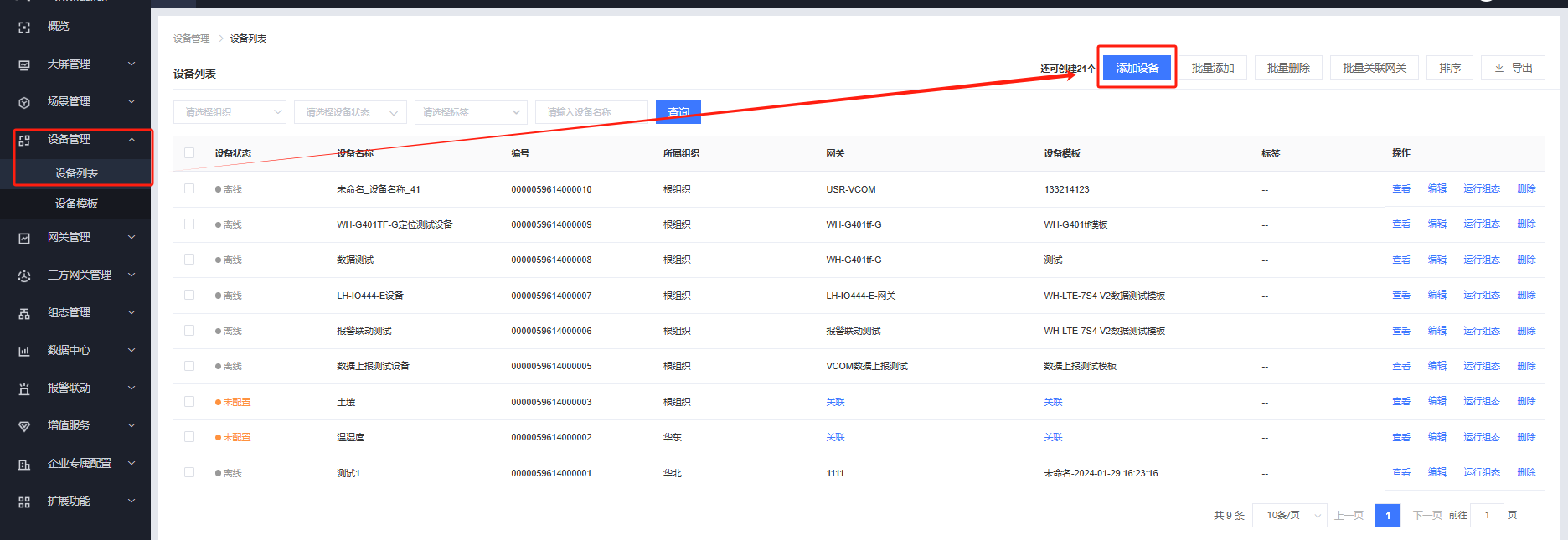

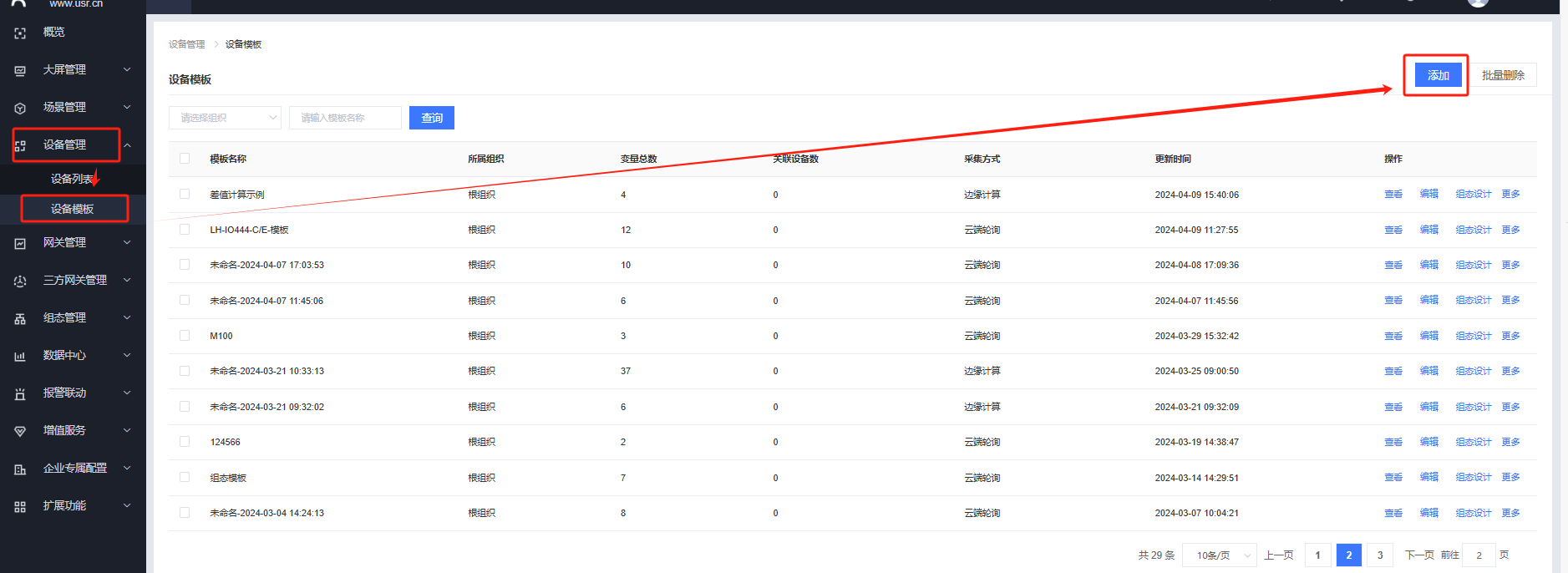

設備管理---設備模板---添加

模板名稱：USR-M100并拓展機模板

所屬組織：根組織

采集方式：邊緣計算

狀態配置：網關

協議和產品：O控制器/M100內置IO/M100內置IO

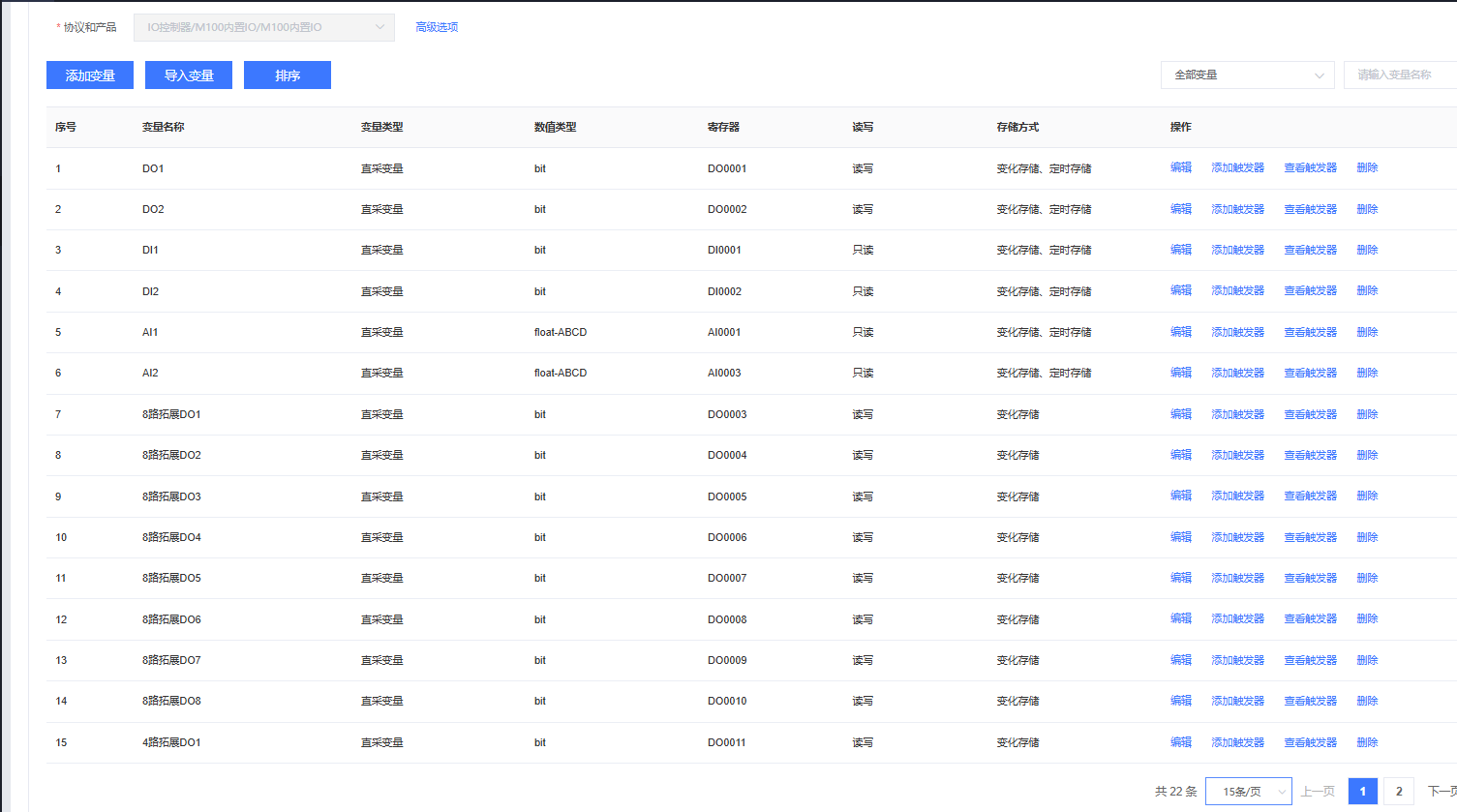

以上操作以及該添加完成USR-M100主機IO信息，下面手動添加USR-M100的拓展機模板。

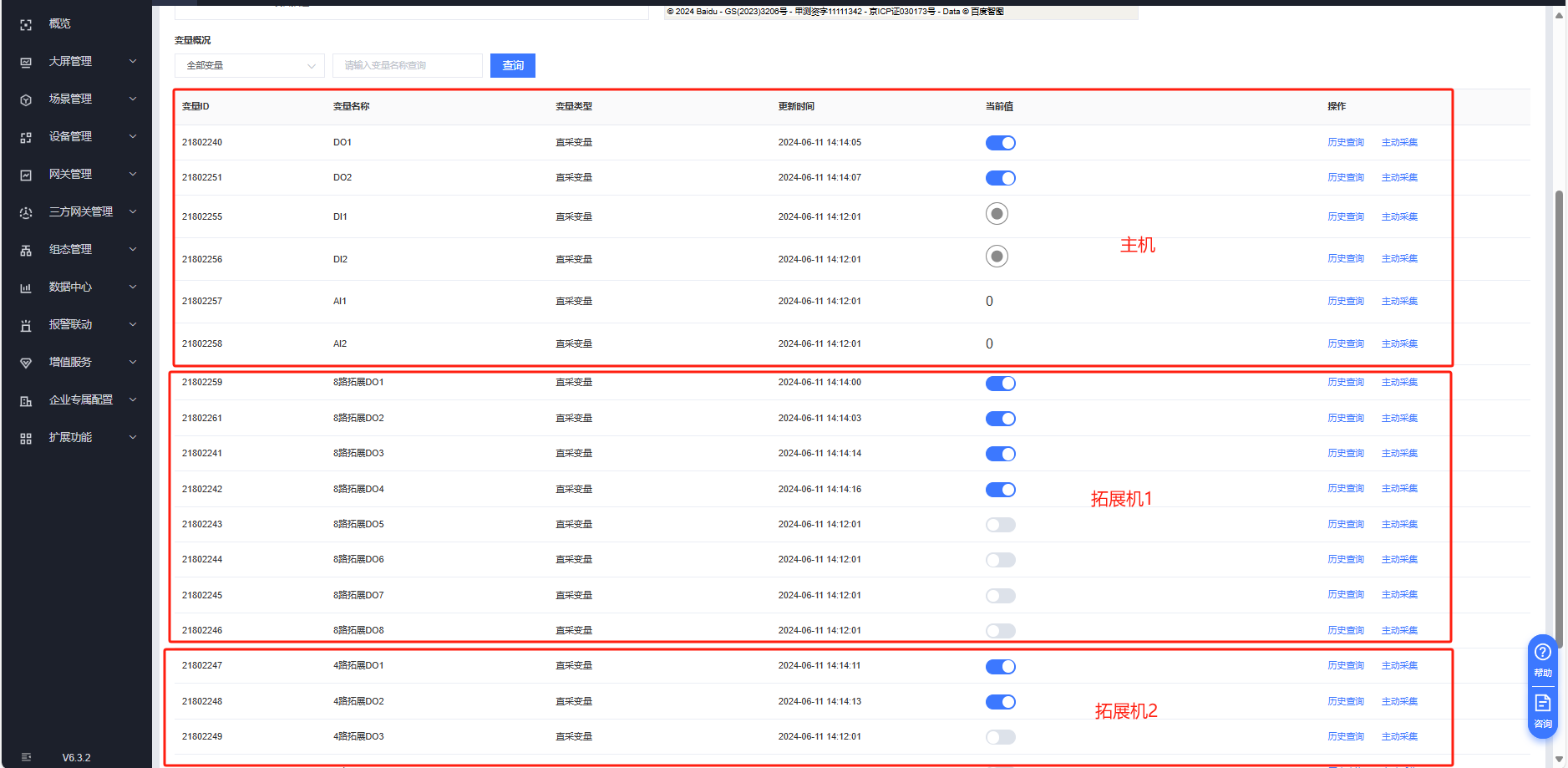

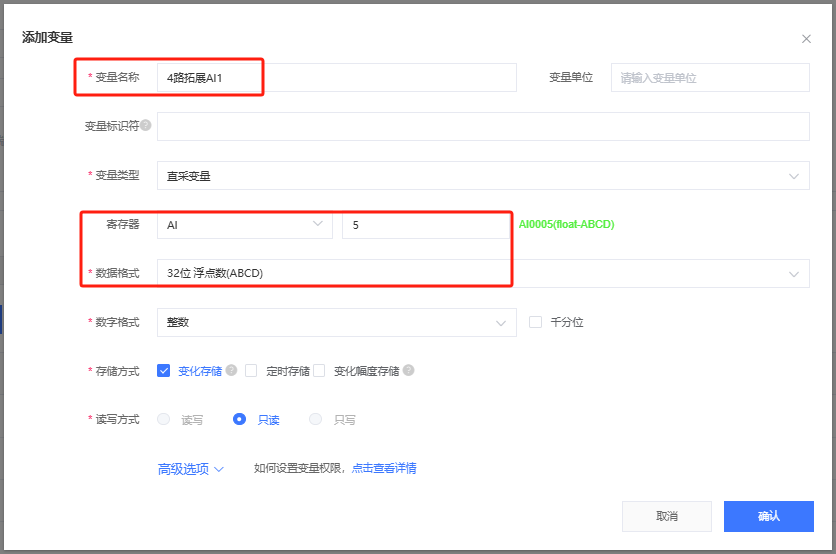

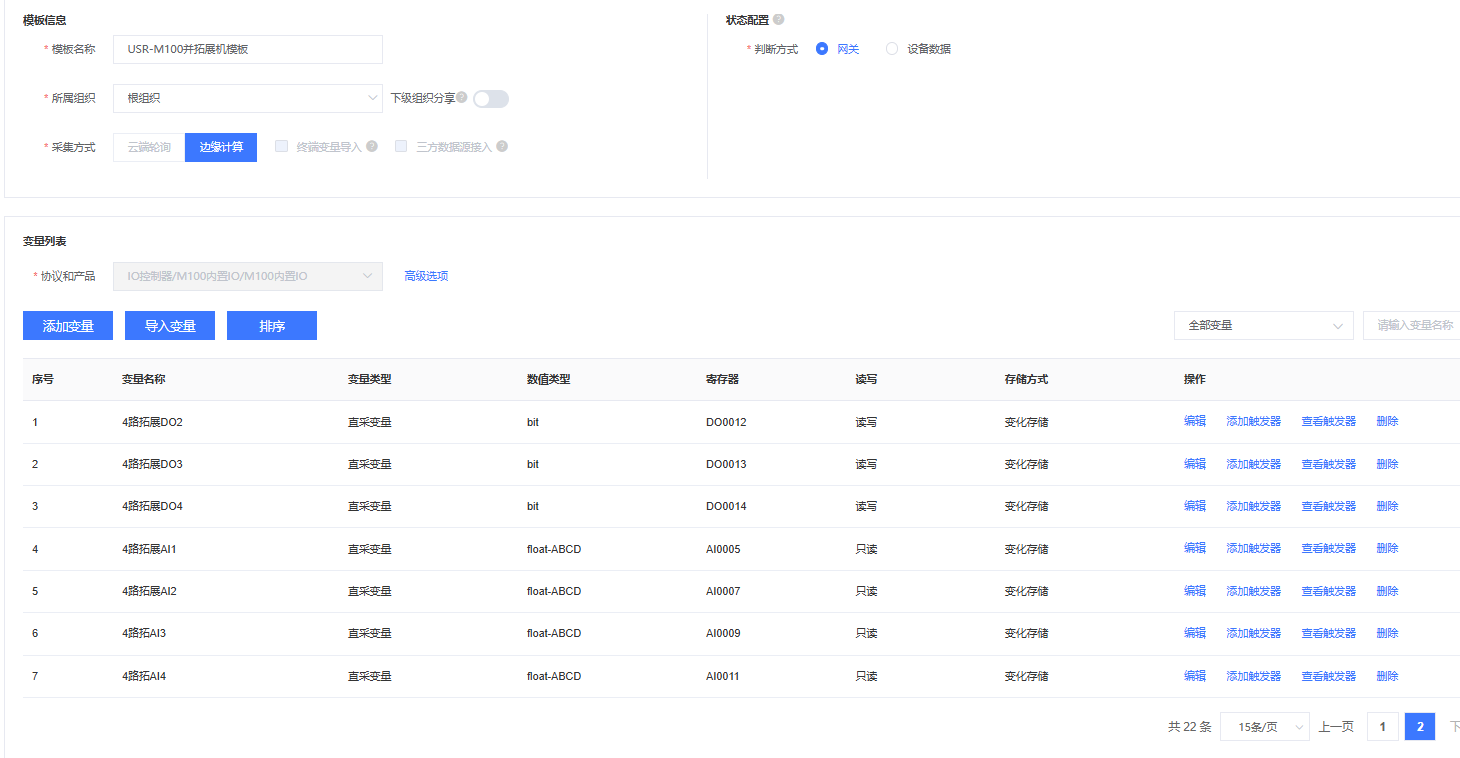

本例中拓展機接入的順序從左到右是：USR-M100主機---USR-IO0080---USR-IO0440，當拓展機配合主機使用時，寄存器地址會以主機已有寄存器的順序依次向下排序，故USR-IO0080 的8路DO的寄存器是00003~00010，USR-IO0440的4路DO是寄存器是00011~00014，4路AI寄存器是30005~30012，將拓展機變量手動添加至M100模板下。
