一、資料下載

USR-M100 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1202.html

USR-M100 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1203.html

USR-M100 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1213.html

二、硬件連接

1、所需物品

USR-M100 產品 1臺

4-20MA模擬量傳感器 1臺

12V電源適配器 2個

筆記本電腦 1臺

2、硬件連接

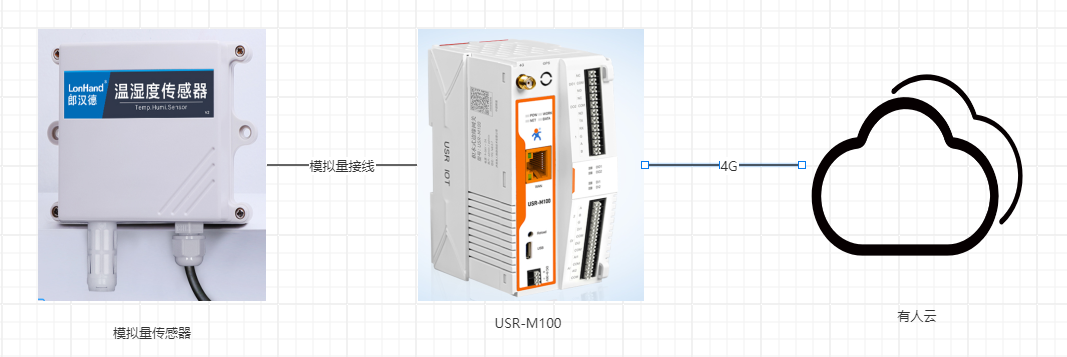

USR-M100 設備接上4G天線，AI接口按照三線制模擬量接線方式接入溫濕度模擬量傳感器，然后產品接12V電源適配器上電。本例使用USR-M100內置卡，內置卡默認含有8年流量，每個月100兆。

USR-M100模擬量接線示意圖：http://imbacareer.com.cn/Faq/2051.html。

附圖 ：

三、產品參數設置

1、USR-M100參數設置

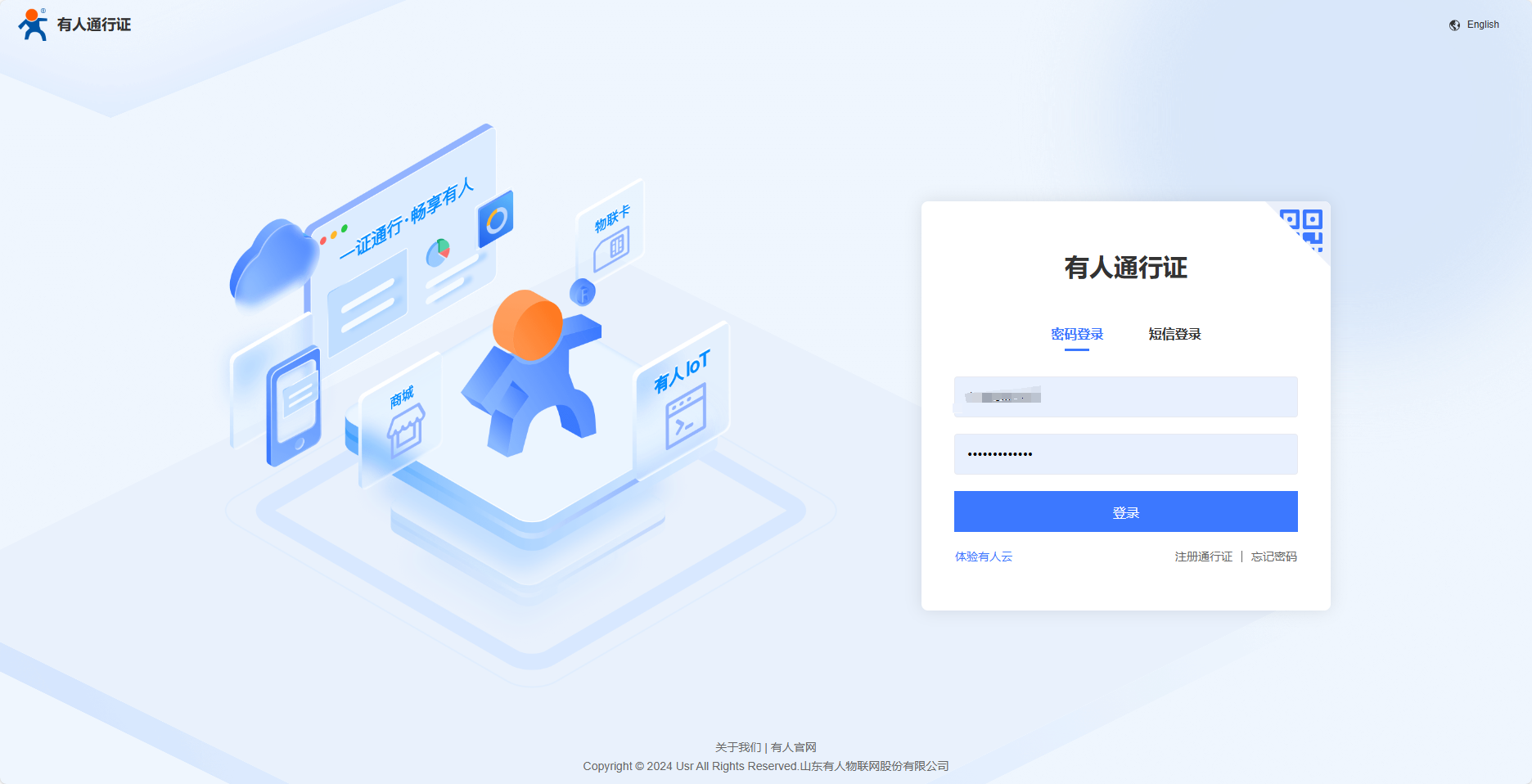

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

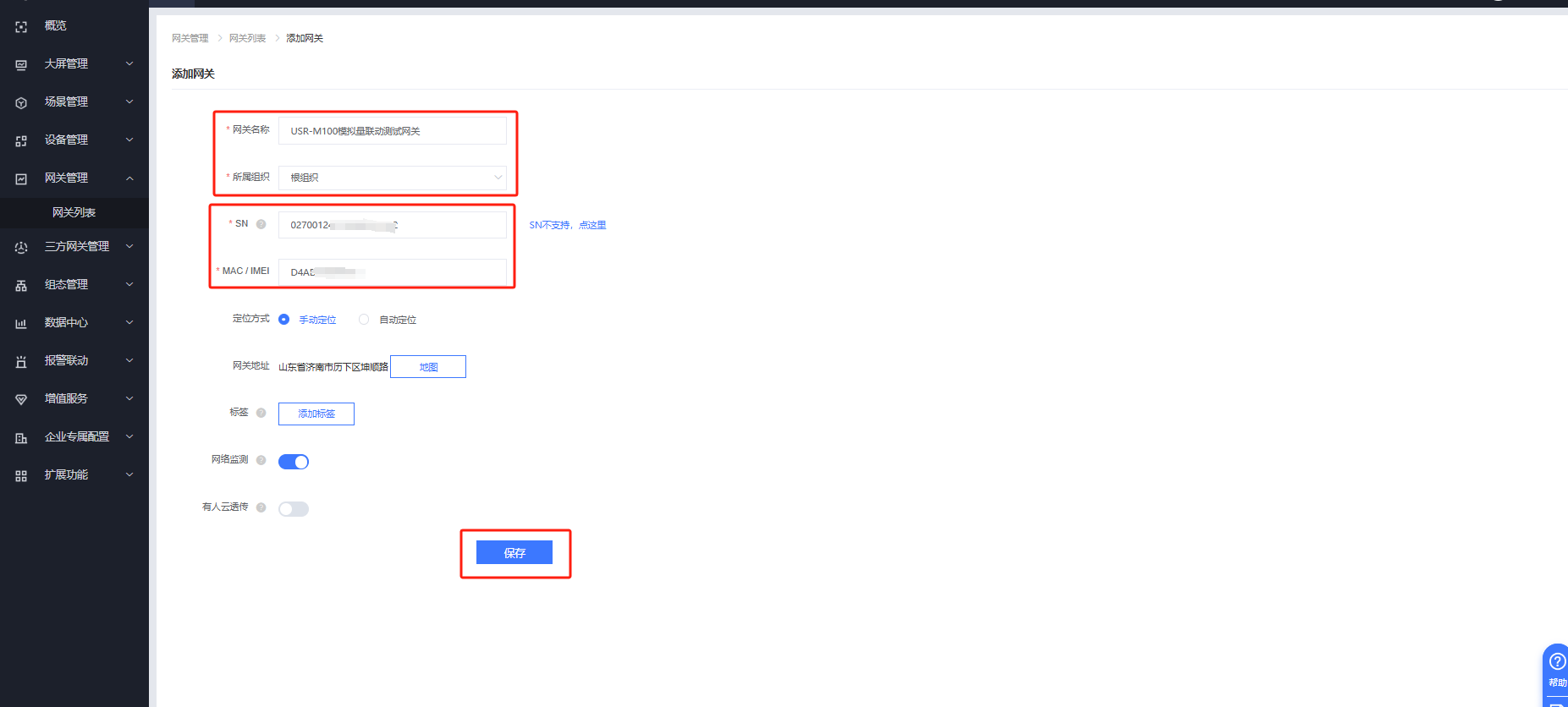

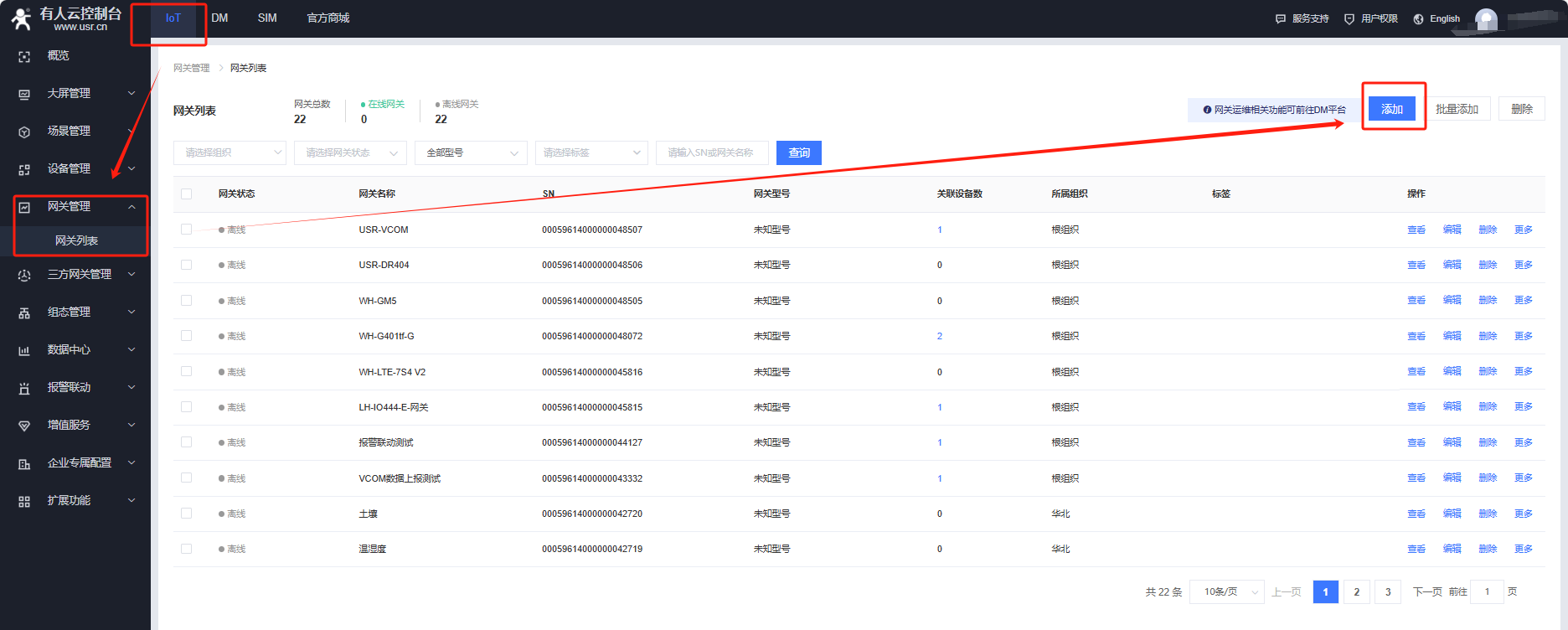

有人IOT平臺---網關管理---網關列表---添加

網關名稱：USR-M100模擬量聯動測試網關

所屬組織：根組織

將設備底部貼膜上的SN和MAC填入

保存

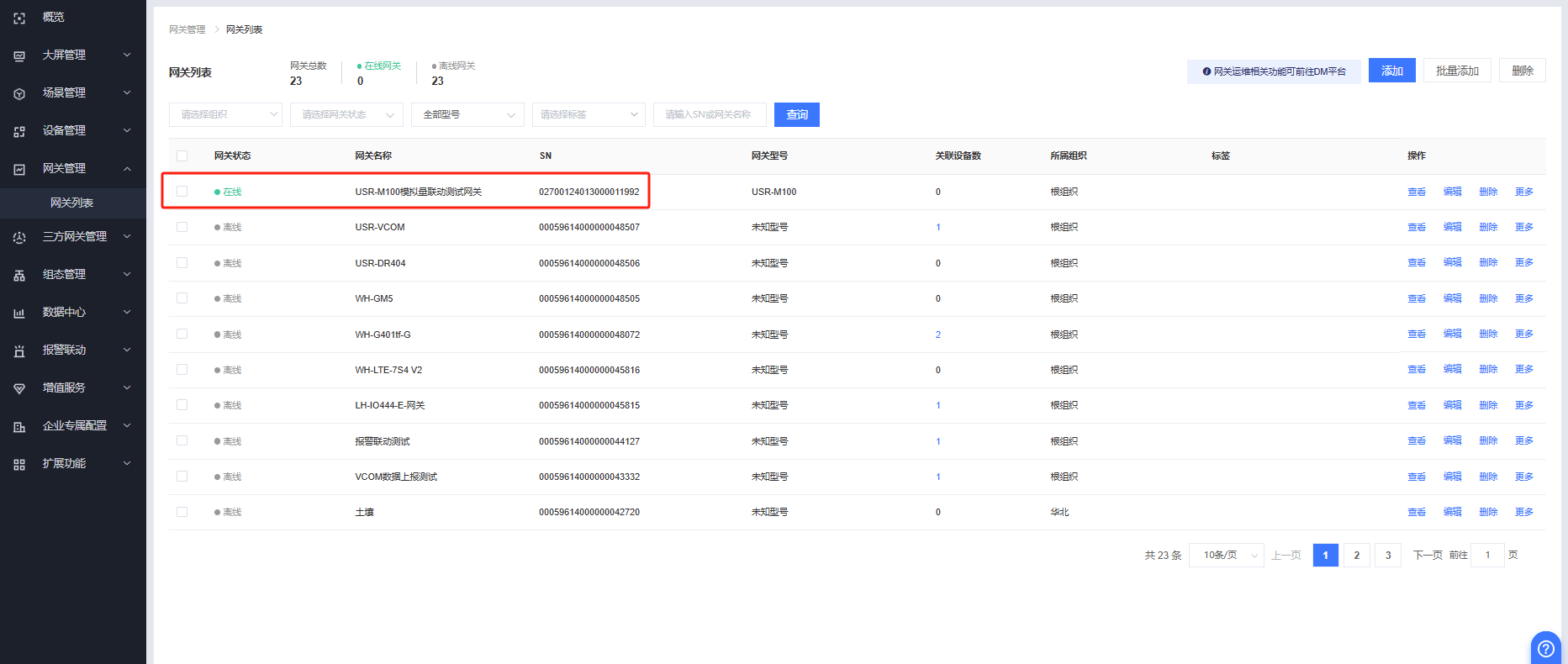

等待一會即可看到USR-M100在有人云在線。

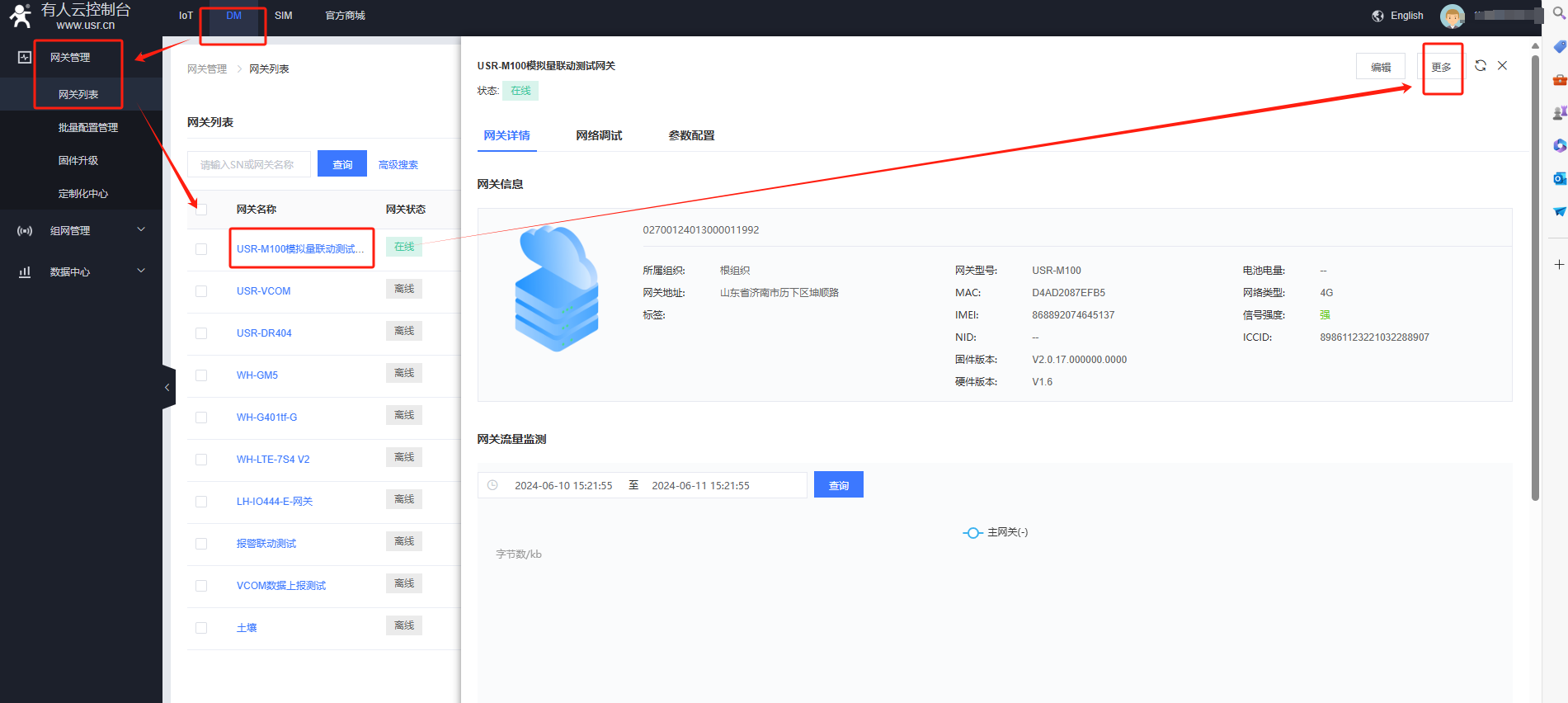

有人DM平臺---網關管理---網關列表---點擊網關名稱---更多進入---配置網頁，USR-M100內置網頁

用戶名和密碼都是admin

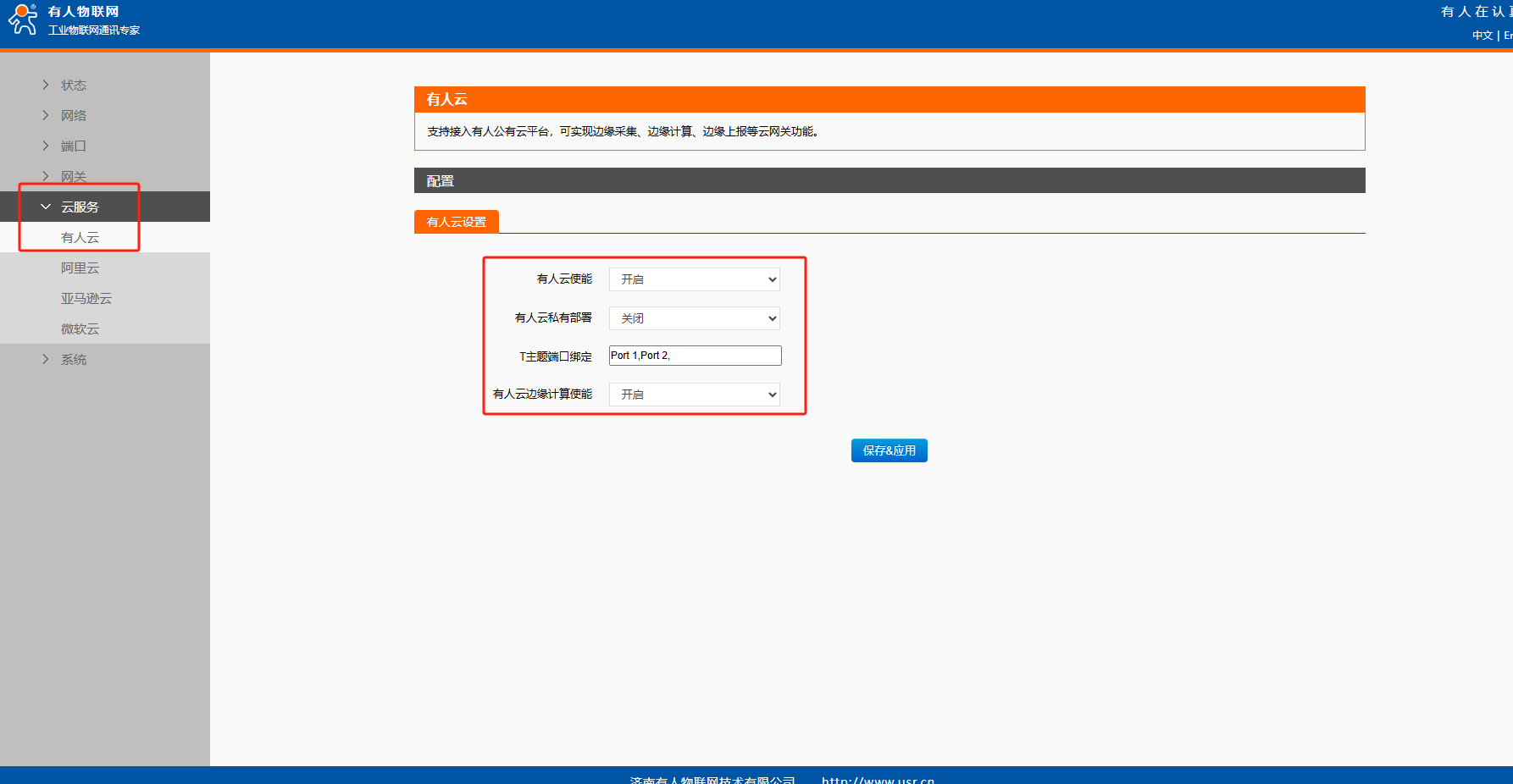

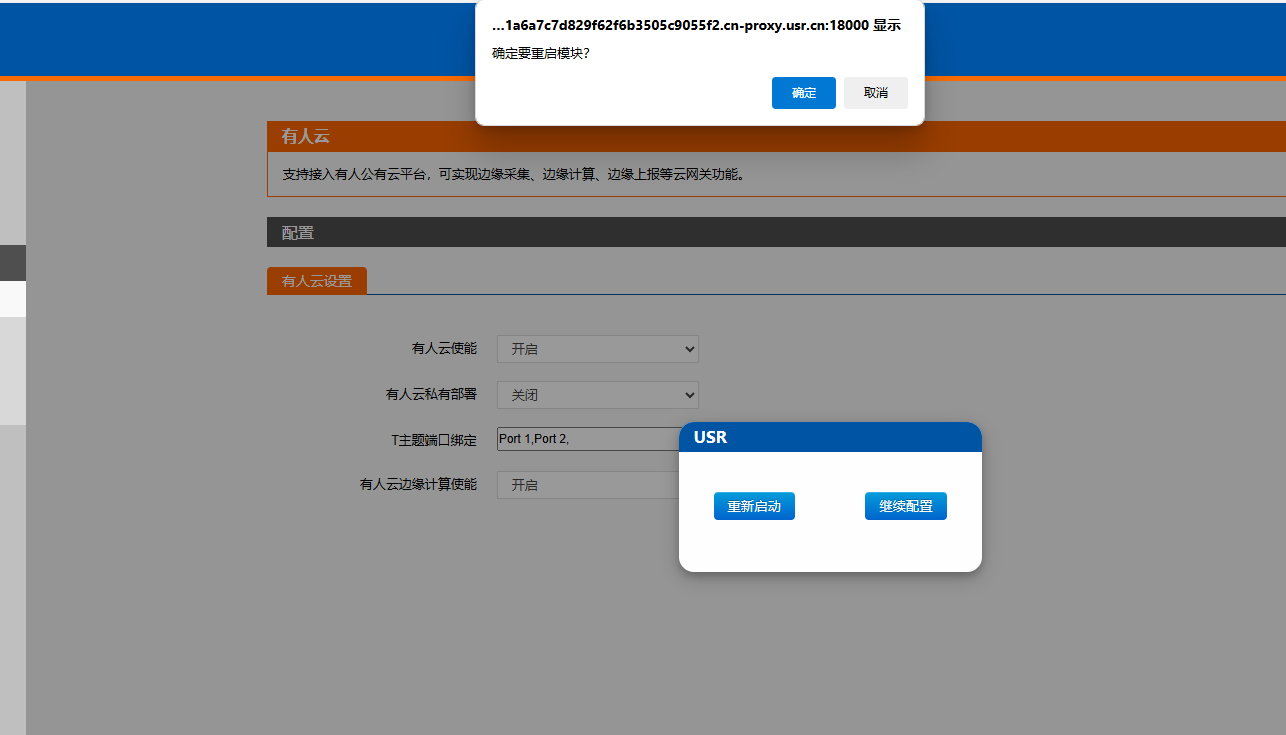

云服務---有人云，開啟有人云使能，關閉有人云私有部署使能,T主題端口綁定port1，port2,開啟有人云邊緣計算使能。點擊保存應用重啟設備，重啟后在有人云再次上線。

2、添加設備變量

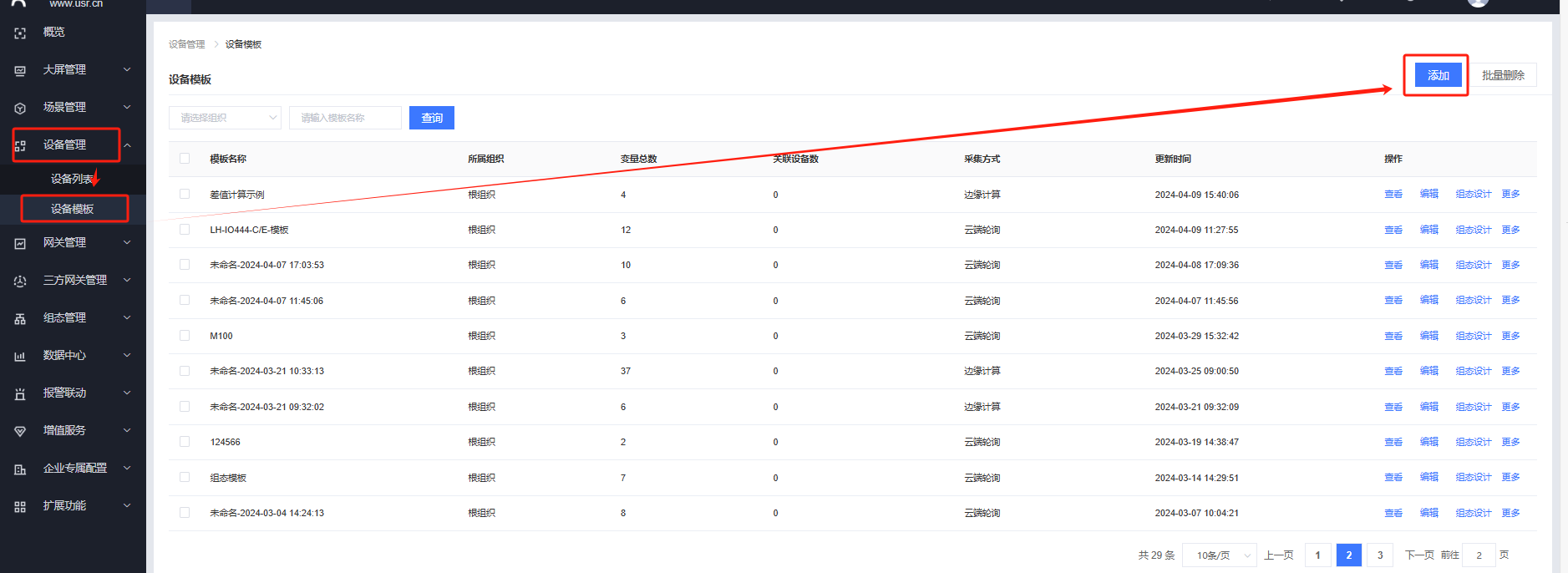

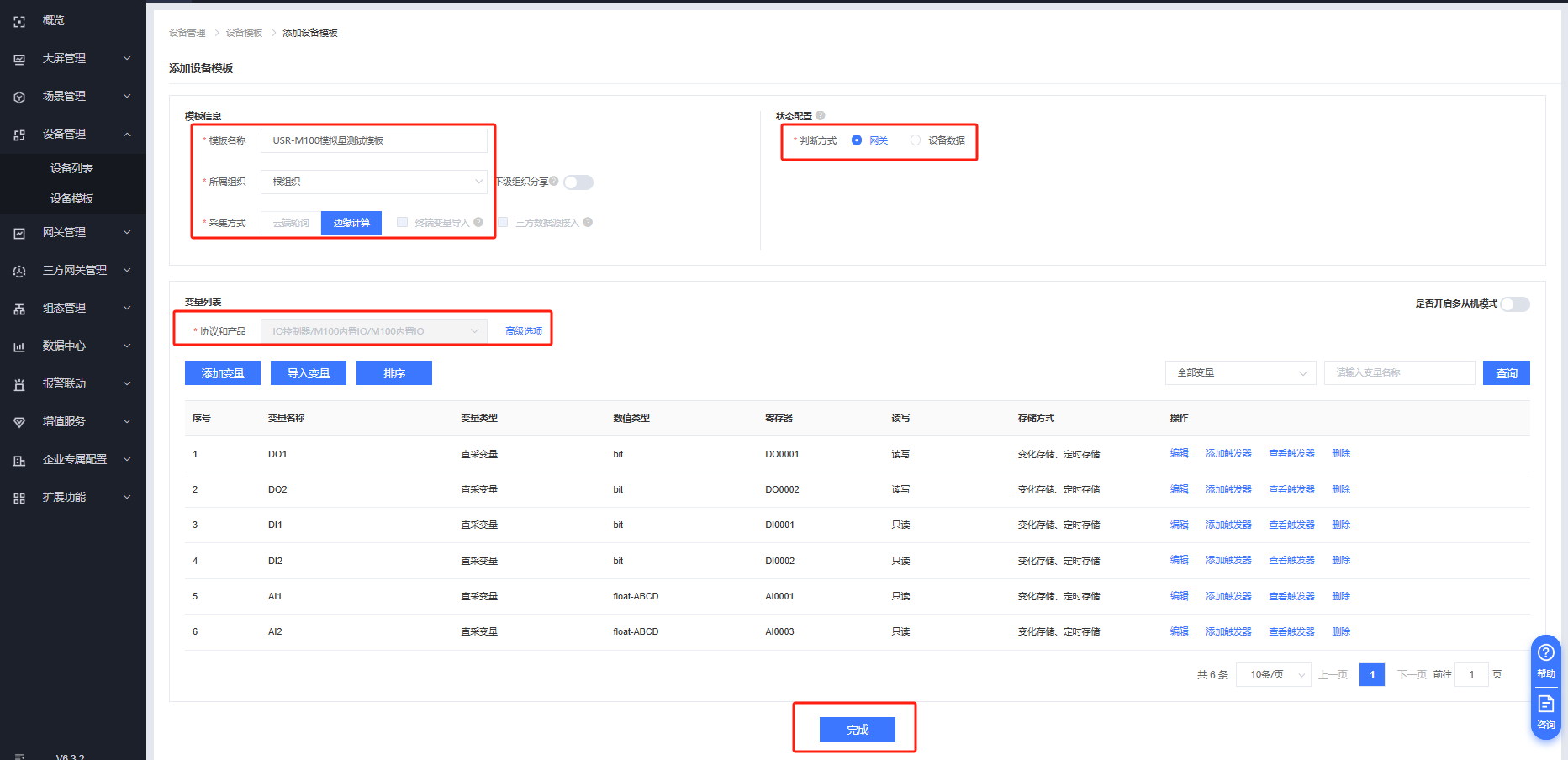

設備管理---設備模板---添加

模板名稱：USR-M100模擬量測試模板

所屬組織：根組織

采集方式：邊緣計算

狀態配置：網關

協議和產品：IO控制器/M100內置IO/M100內置IO

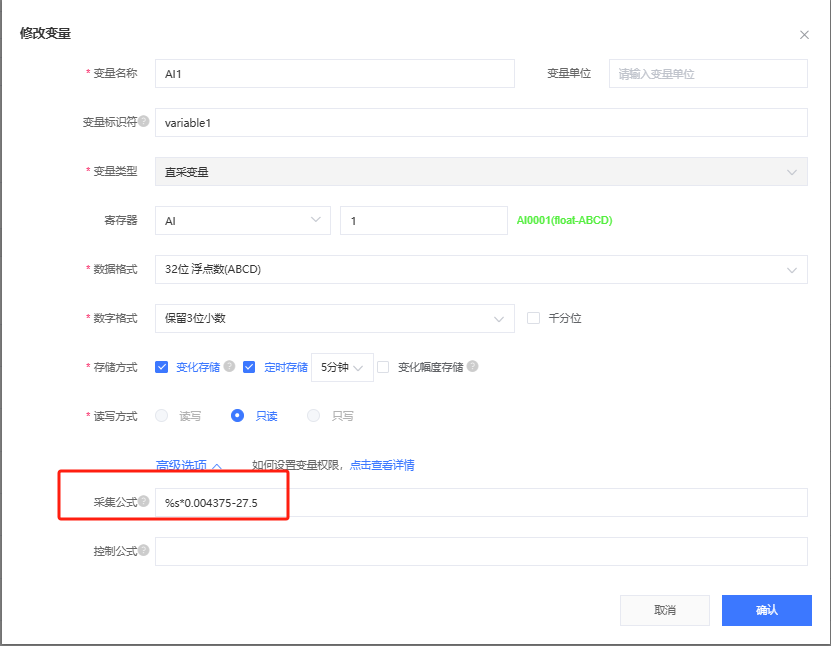

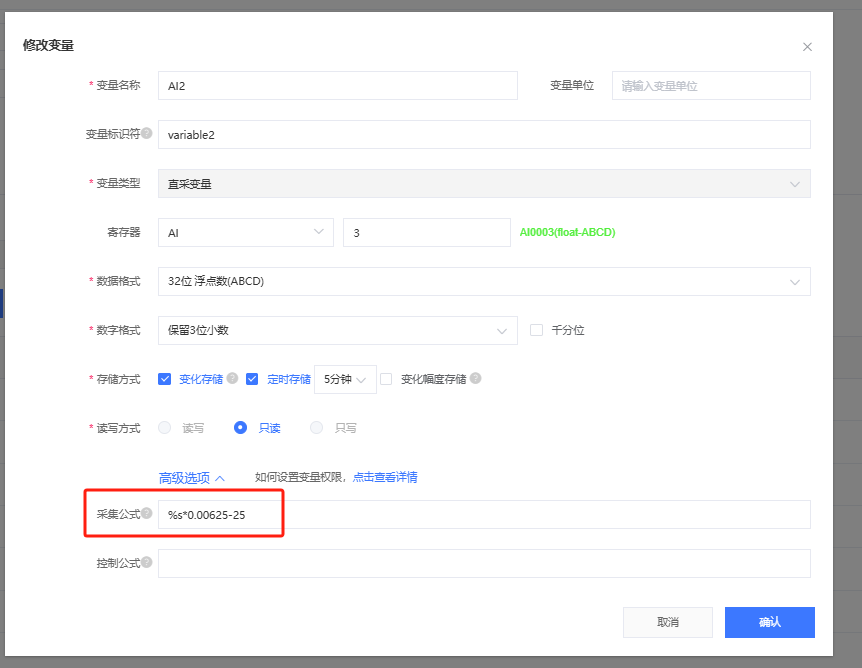

給AI1加入溫度公式，給AI2加入濕度換算公式

公式換算具體步驟查看：http://imbacareer.com.cn/Faq/1547.html。

點擊完成

3、添加設備并綁定模板和網關

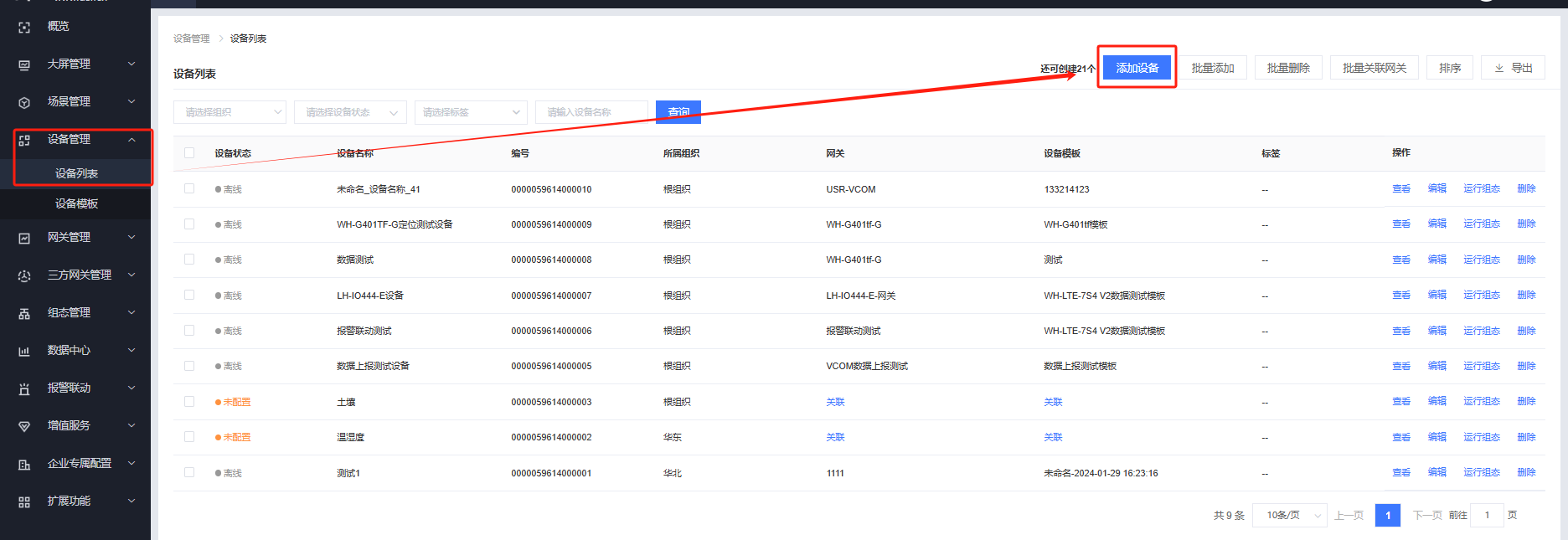

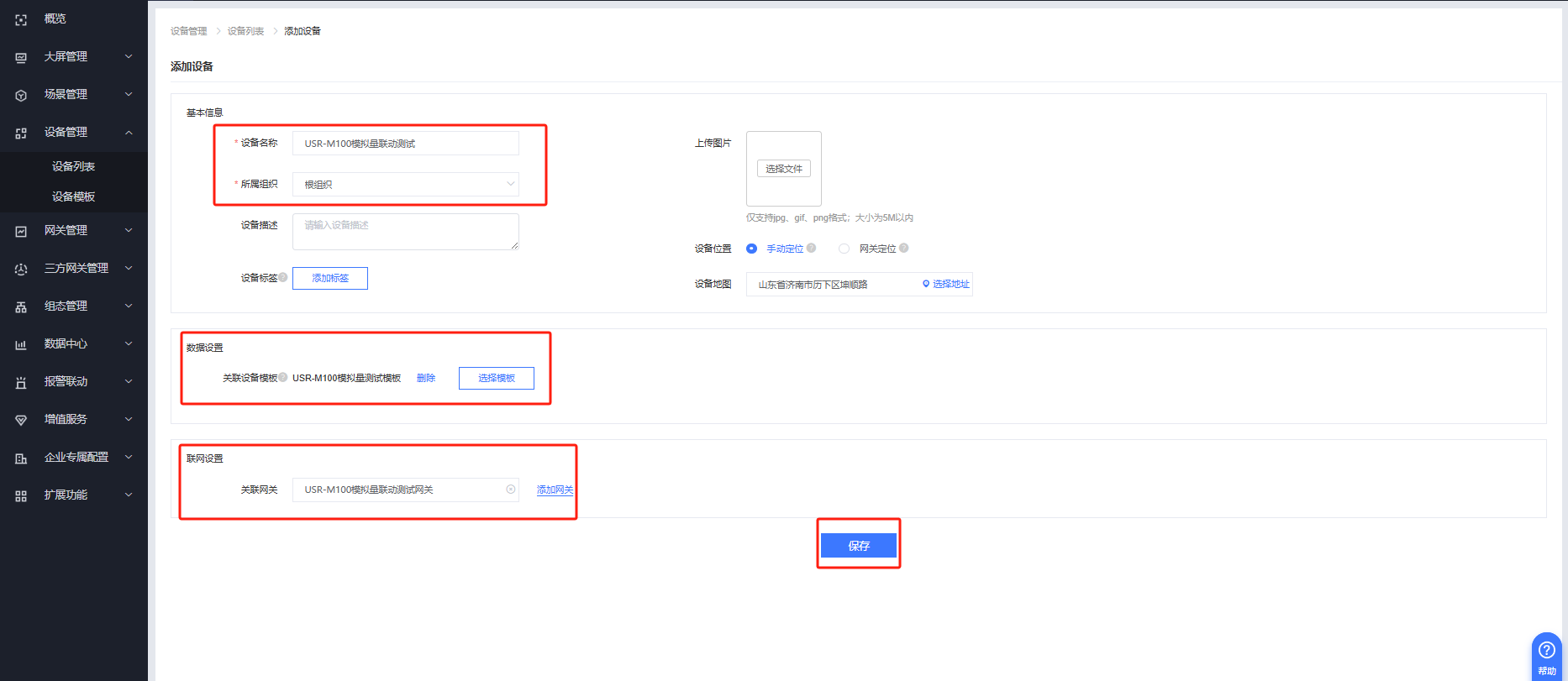

設備管理---設備列表---添加設備

設備名稱：USR-M100模擬量聯動測試

所屬組織：根組織

關聯已有模板：USR-M100模擬量測試模板

關聯網關：USR-M100模擬量聯動測試網關

點擊保存即可。

4、創建模擬量聯動DO邏輯

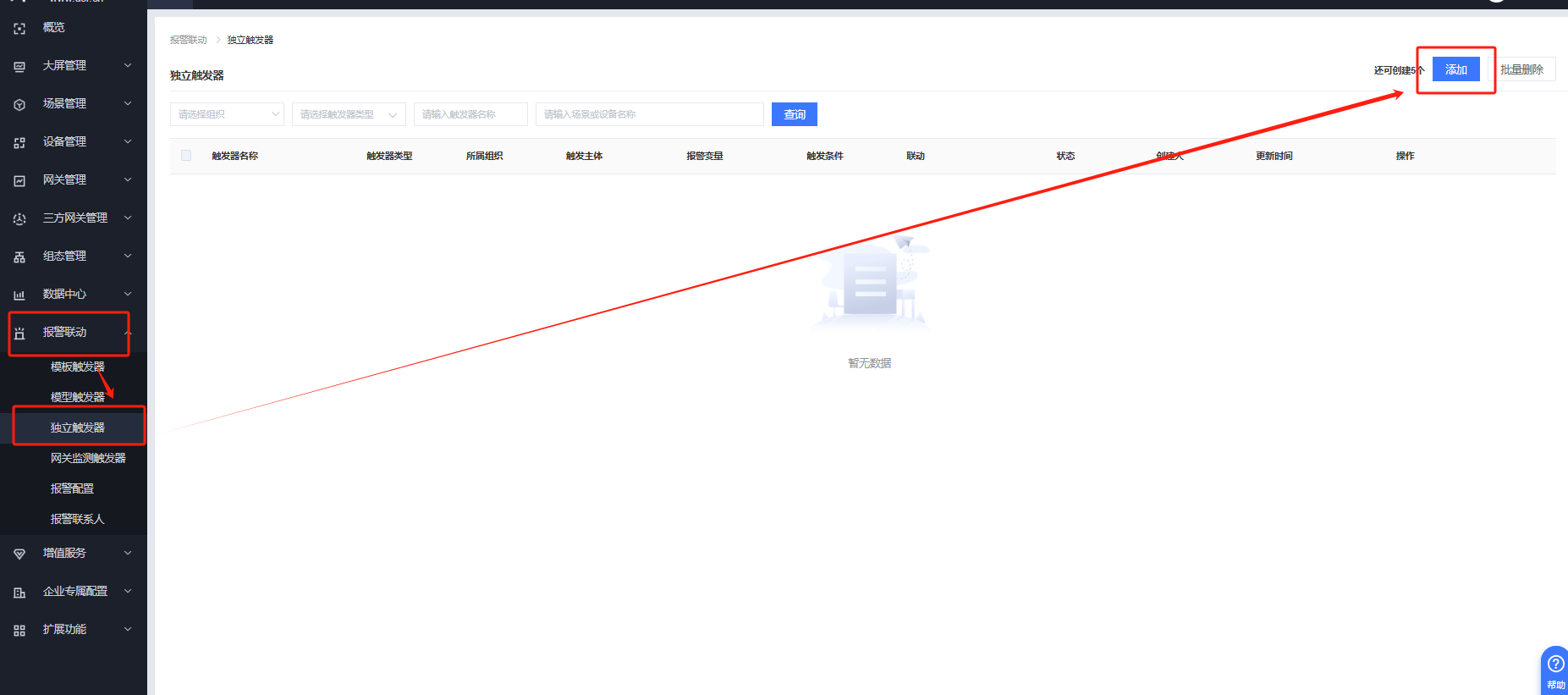

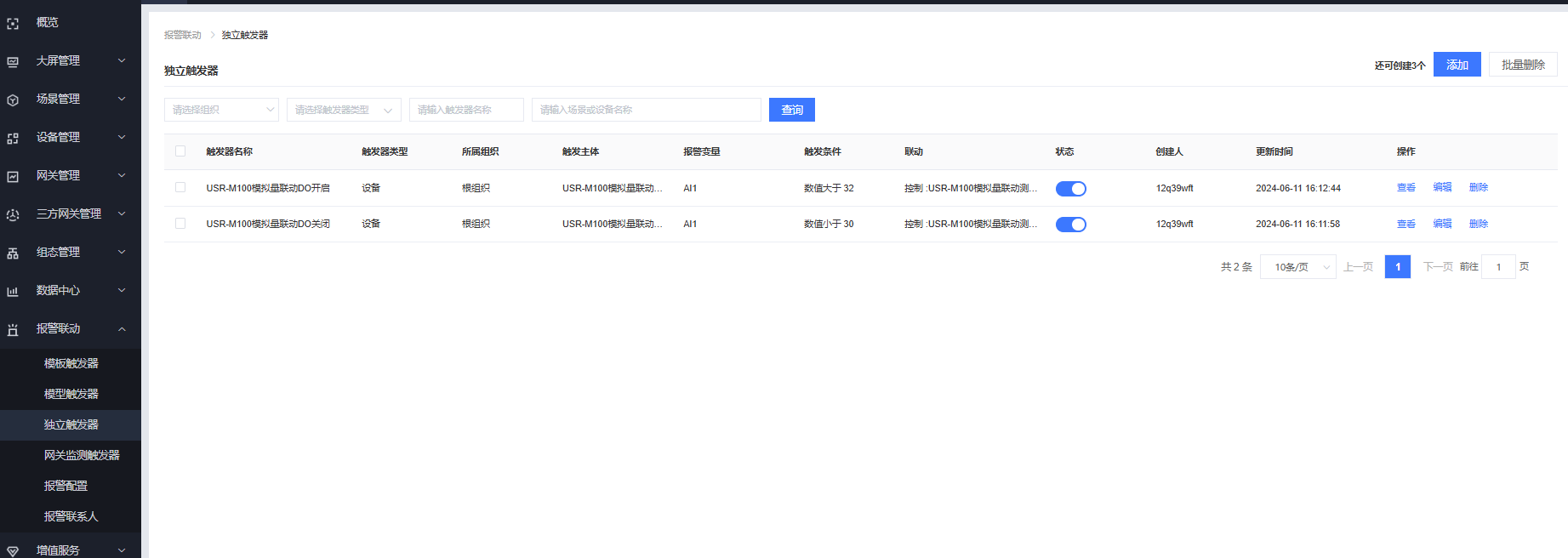

報警聯動---獨立觸發器---添加

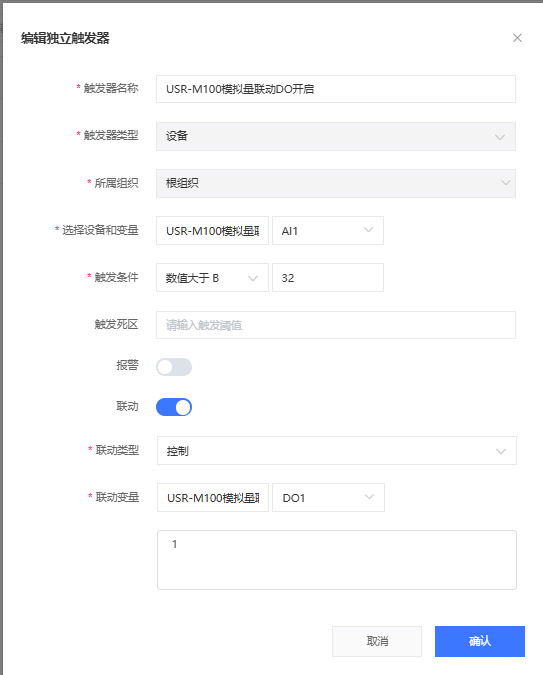

觸發器名稱：USR-M100模擬量聯動DO開啟

觸發器類型：設備

所屬組織：根組織

選擇設備和變量：USR-M100模擬量聯動測試 AI1

觸發條件：數值大于B，觸發溫度32攝氏度

聯動類型：控制
聯動變量：USR-M100模擬量聯動測試，DO1，開啟DO下發數字1

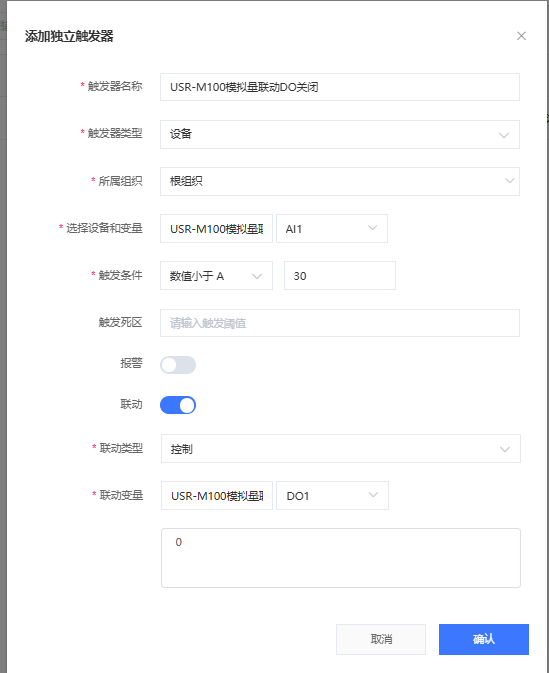

觸發器名稱：USR-M100模擬量聯動DO關閉

觸發器類型：設備

所屬組織：根組織

選擇設備和變量：USR-M100模擬量聯動測試 AI1

觸發條件：數值小于A，觸發溫度30攝氏度

聯動類型：控制
聯動變量：USR-M100模擬量聯動測試，DO1，關閉DO下發數字0

模擬量聯動DO邏輯創建完畢

四、功能調試

1、功能調試

當采集的溫度高于32℃時，平臺下發指令控制DO1吸合，當采集的溫度低于30℃時，平臺下發指令控制DO1斷開。

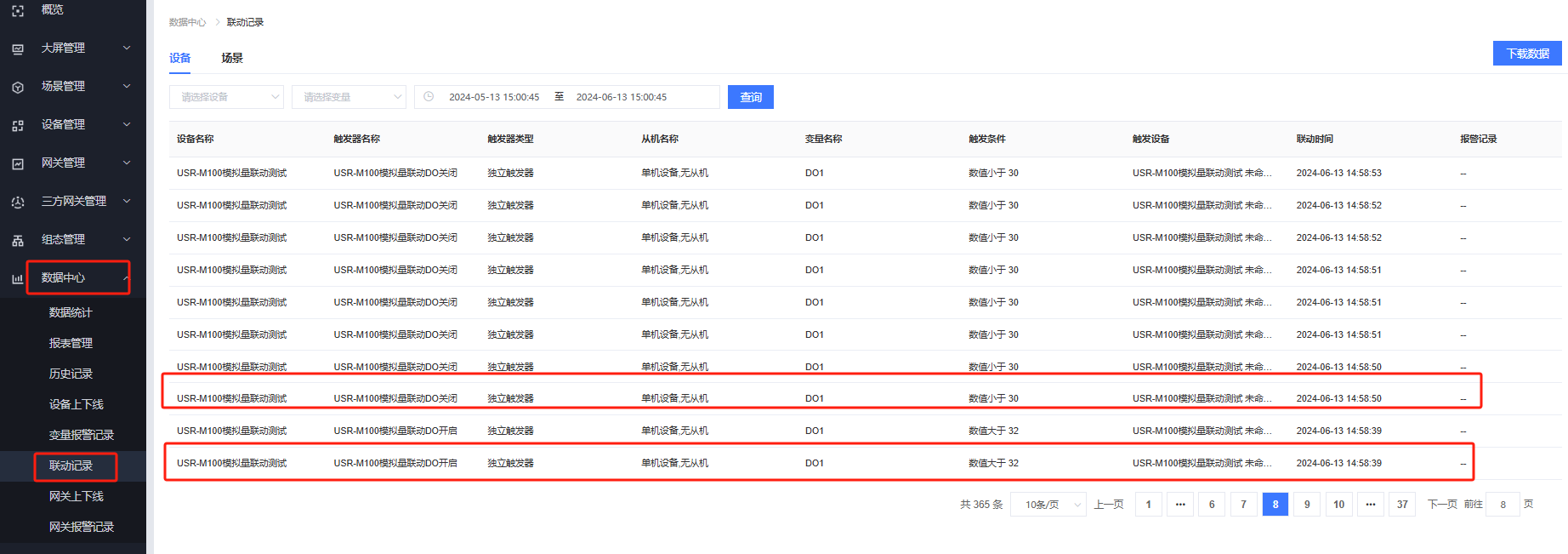

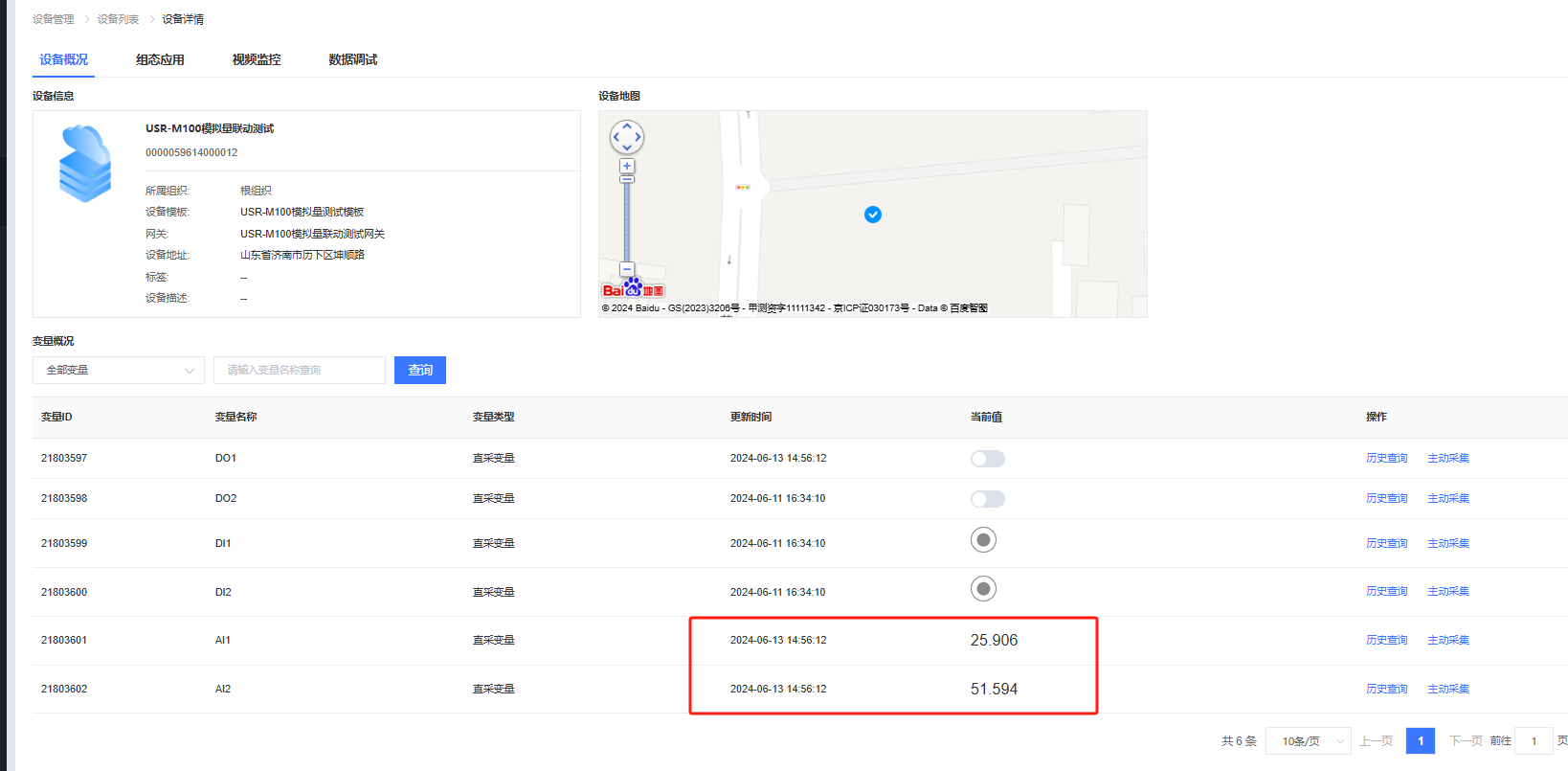

2、調試截圖

編寫人：尹叢欣  編寫日期：2024-06-13

審核人：尹叢欣  審核日期：2024-06-13

訂正版本：V1.0  訂正內容：初稿
