USR-IO424T 模擬量測量值與傳感器量程值換算

2023-05-05

一、什么是模擬量

數字量定義為：在時間和數值上都是斷續變化的離散信號。數字量傳送的是數字，數字量傳遞的是0和1。數字量是不隨時間連續變化的量，常見的數字量信號有：RS485、RS232
模擬量定義為：在時間和數值上都是連續變化的信號。模擬量傳送的是電壓值或電流值。模擬量是隨時間連續變化的物理量,常見的模擬量信號有：4-20MA、0-5V、0-10V。每一個電壓和電流都有一個具體的數值，例如-20℃-80℃量程的溫度傳感器，利用4-20mA輸出的，那么-20℃對應4mA，80℃對應20mA,呈一個Y=KX+B的線性關系。

二、有人可以測量模擬量的設備

型號	模擬量類型	通訊方式	本機聯動功能	資料鏈接
LH-IO222-485	2通道4-20MA	RS485	否	https://www.lonhand.com/index/io/20.html
LH-IO222-C/E	2通道4-20MA	RS485+ CAT-1/以太網	AI 聯動DO	https://www.lonhand.com/index/io/19.html
LH-IO444-C/E	4通道4-20MA	RS485+ CAT-1/以太網	AI 聯動DO	https://www.lonhand.com/index/io/19.html
USR-IO424T-I	2通道4-20MA	RS485 +CAT-1/以太網/WIFI	AI 聯動DO	http://imbacareer.com.cn/Product/218.html
USR-IO424T-V	2通道0-10V	RS485+ CAT-1/以太網/WIFI	AI 聯動DO	http://imbacareer.com.cn/Product/218.html
USR-IO34	4通道4-20MA/4通道0-10V	RS485+ CAT-1/4G/LORA	AI 聯動DO	http://imbacareer.com.cn/Product/284.html
USR-M100	2通道4-20MA	RS485+ CAT-1/以太網	AI 聯動DO	http://imbacareer.com.cn/Product/354.html

三、模擬量計算公式示例

IO采集到的模擬量數據一般是以具體的電壓電流數據來顯示，用戶如果想要顯示傳感器具體的參數的話，需要對測量值進行公式換算，下面以USR-IO424T-I采集的4-20MA數據為案例具體說明公式的求解過程：

問：

假設有一兩線制4-20MA溫度傳感器，溫度量程：0--80℃，接到USR-IO424T-I對接有人云平臺顯示具體的溫度值，有人云端424T的數據模板中每的采集公式該如何寫？
答：

設：電流測量值為X,實際溫度數據值為Y，Y=kX+b

因為：0℃對應4MA，80℃對應20MA，424T采集的電流值的單位是UA

所以：得到兩組X和Y的關系式，即（X,Y）---（4000UA,0℃）（20000UA,80℃）

所以：0=4000k+b---------公式1

80=20000k+b------公式2

公式2-公式1得：80=16000k
計算出：k=0.005

將k= 帶入公式1得：0=4000x0.005+b
計算出: b=-20

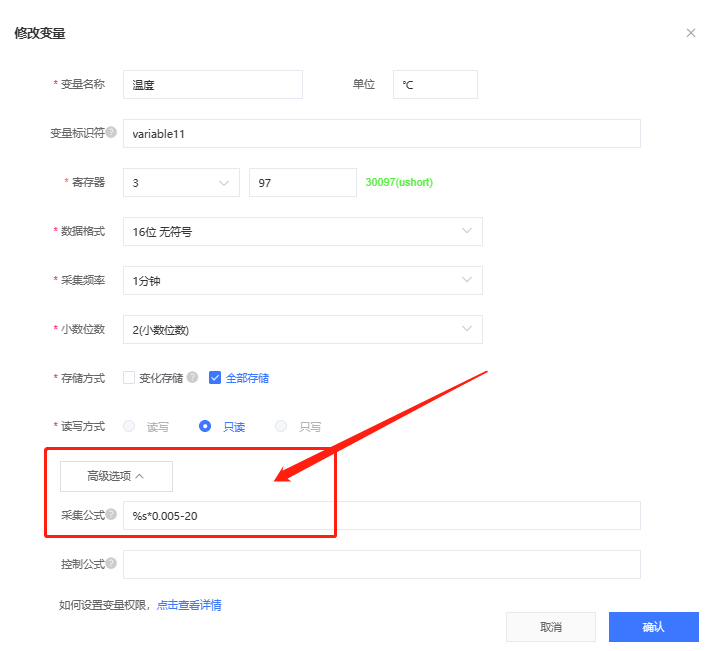

所以變量值溫度和測量值電流之間得關系為：Y=0.005X-20所以有人云端數據模板采集公式應該填寫:%S*0.005-20（有人云平臺上用%S代替測量數值）

同理，電壓模擬量0-5V,0-10V也是一樣的計算方式。
