一、資料下載

USR-IO拓展機說明書官網下載鏈接：http://imbacareer.com.cn/Download/1331.html

USR-M100說明書官網下載鏈接：http://imbacareer.com.cn/Download/1202.html

USR-M100規格書官網下載鏈接：http://imbacareer.com.cn/Download/1203.html

USR-M100配置工具官網下載鏈接：http://imbacareer.com.cn/Download/1213.html

串口網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-IO0404 產品 1臺

USR-M100 1臺

4-20MA模擬量輸出溫濕度傳感器 1臺

12V電源適配器 2個

萬用表 1臺

筆記本電腦 1臺

2、硬件連接

USR-M100卡入拓展機器，然后USR-M100接12V電源適配器上電，AO口輸出線接萬用表紅黑表筆，AI接口接4-20MA模擬量輸出溫濕度傳感器。

電腦打開USR-M100上位機軟件。

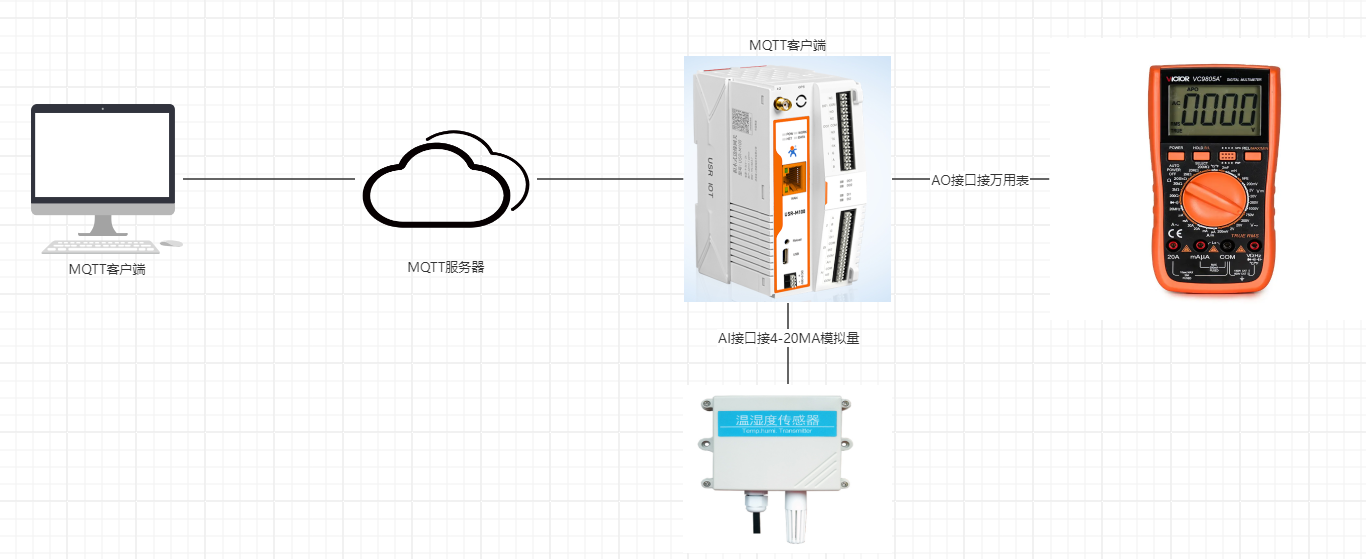

附圖：

三、產品參數設置

1、USR-M100參數設置

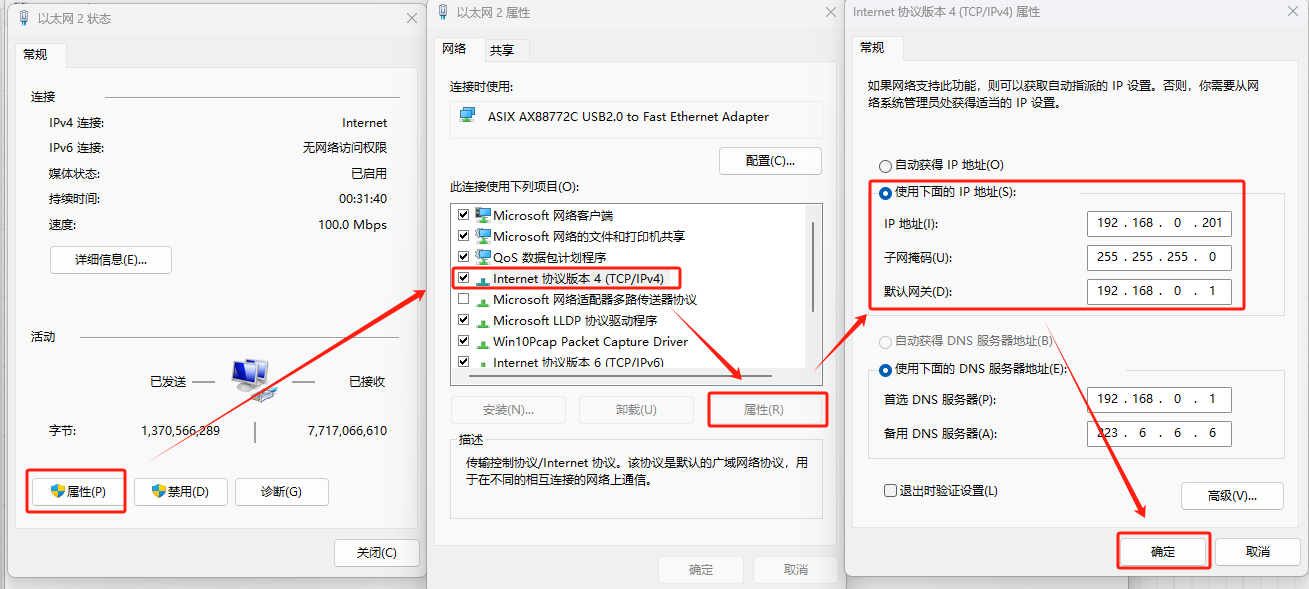

USR-M100出廠默認IP是192.168.0.7，將電腦IP設置為192.168.0.201，禁用其他網卡

控制面板---網絡和Internet---網絡和共享中心，修改以太網屬性

電腦關閉防火墻和殺毒軟件

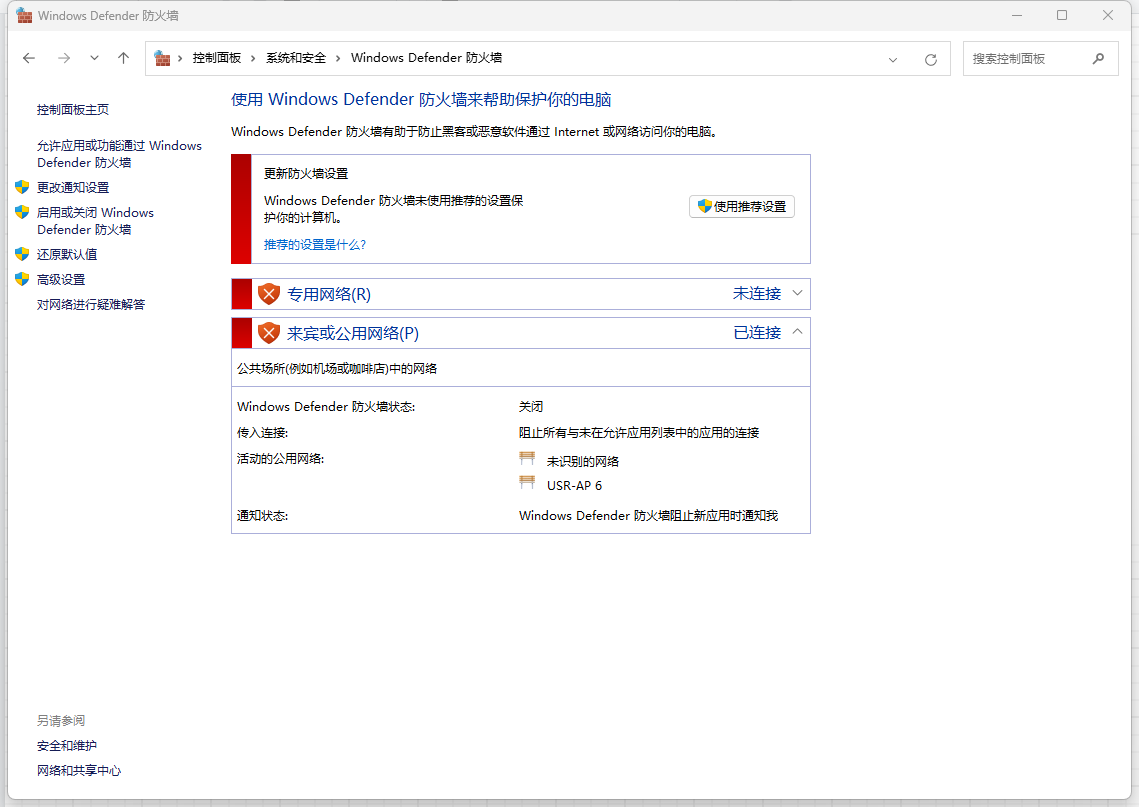

控制面板---系統和安全---Windows Defnder防火墻，關閉防火墻

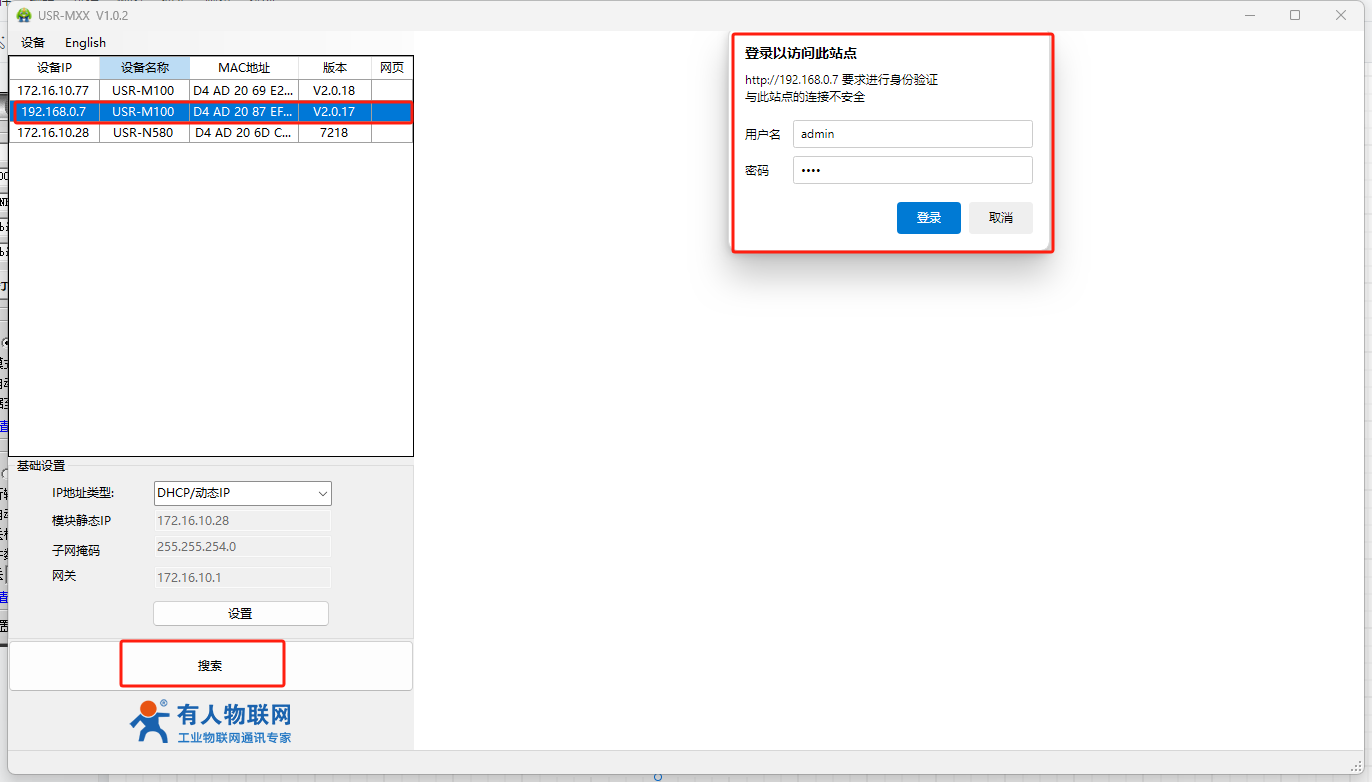

打開USR-M100上位機軟件，送搜索設備，核對設備MAC，點擊MAC，賬號admi,密碼admin,進入設備的內置網頁。

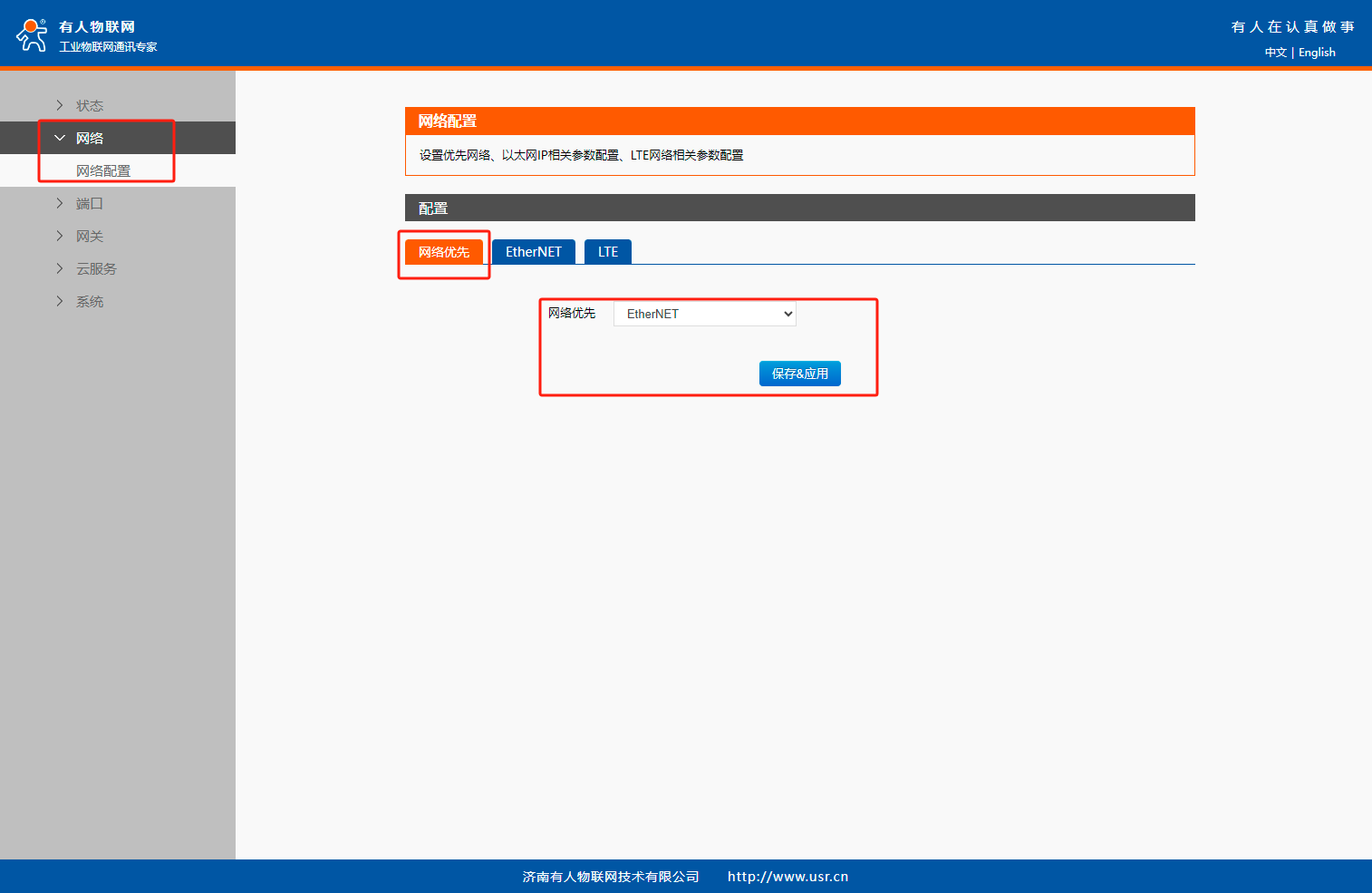

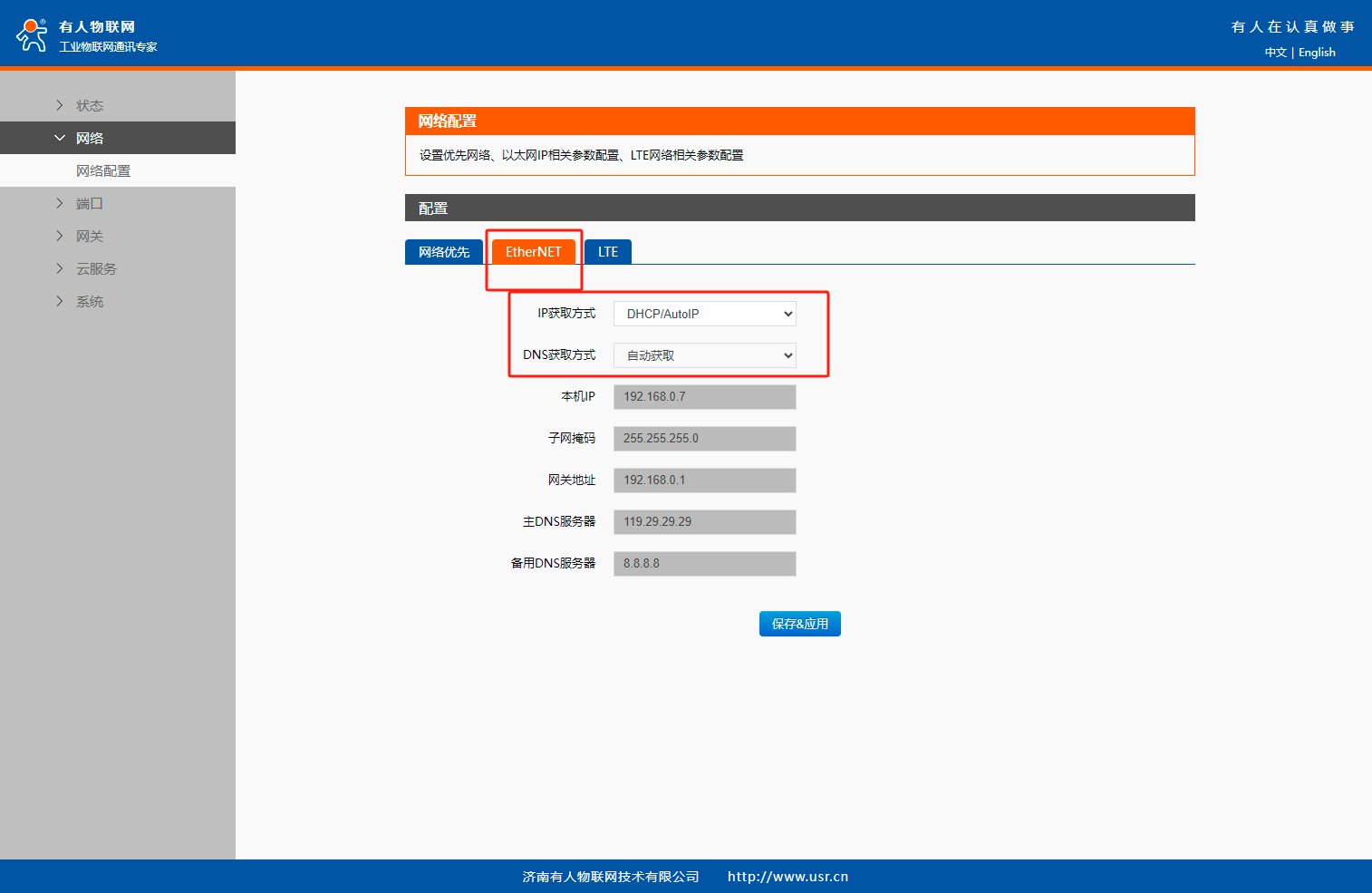

網絡配置，網絡優先，本案例選擇以太網優先"EtherNET"，用戶可以根據自己實際情況選擇僅使用以太網，或者是LTE優先。

IP選擇DHCP,用戶可以根據自己實際情況選擇動態IP或者修改靜態IP信息。

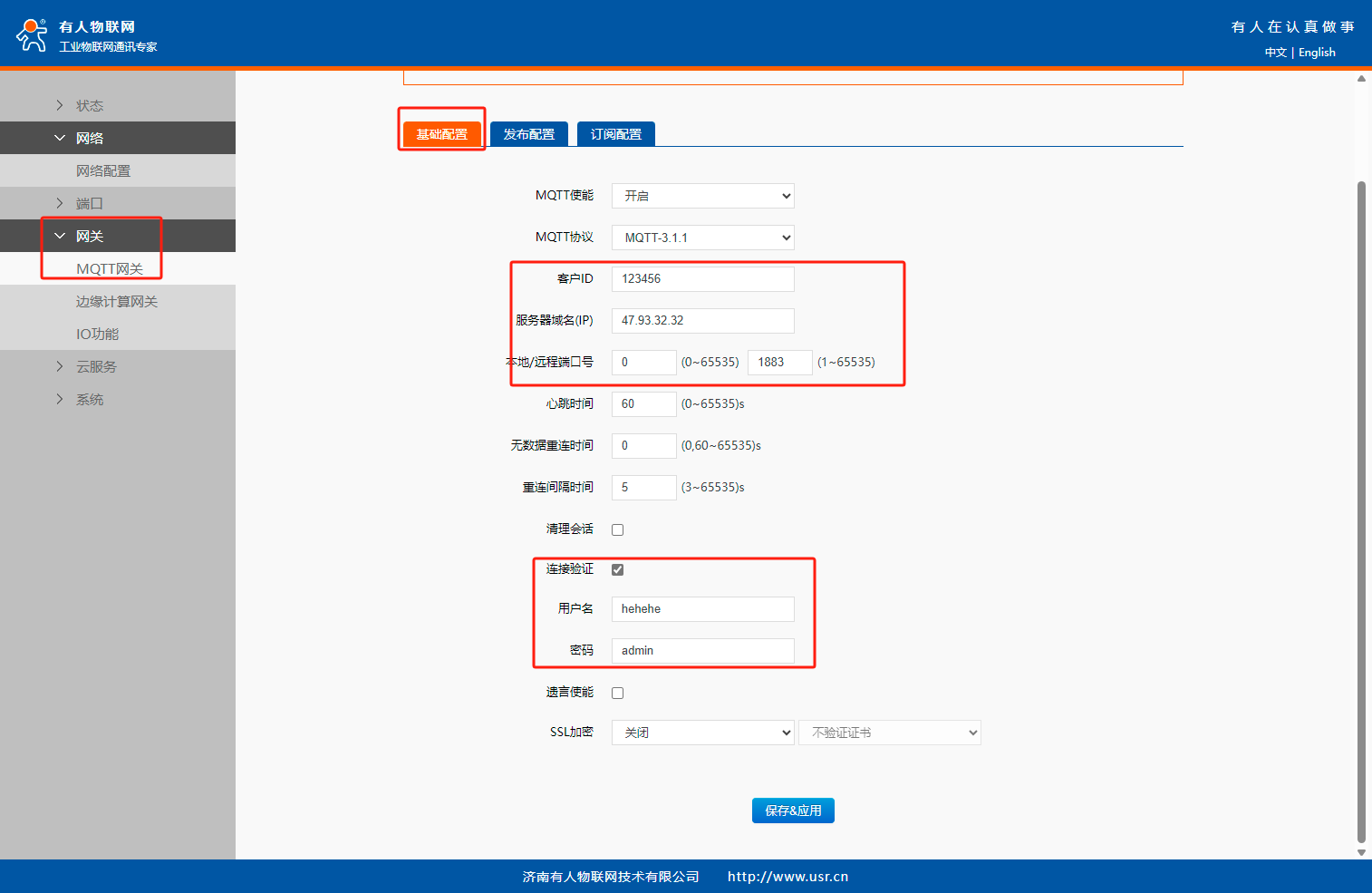

網關---MQTT網關---基礎配置，配置MQTT服務器和端口號，設置連接驗證信息

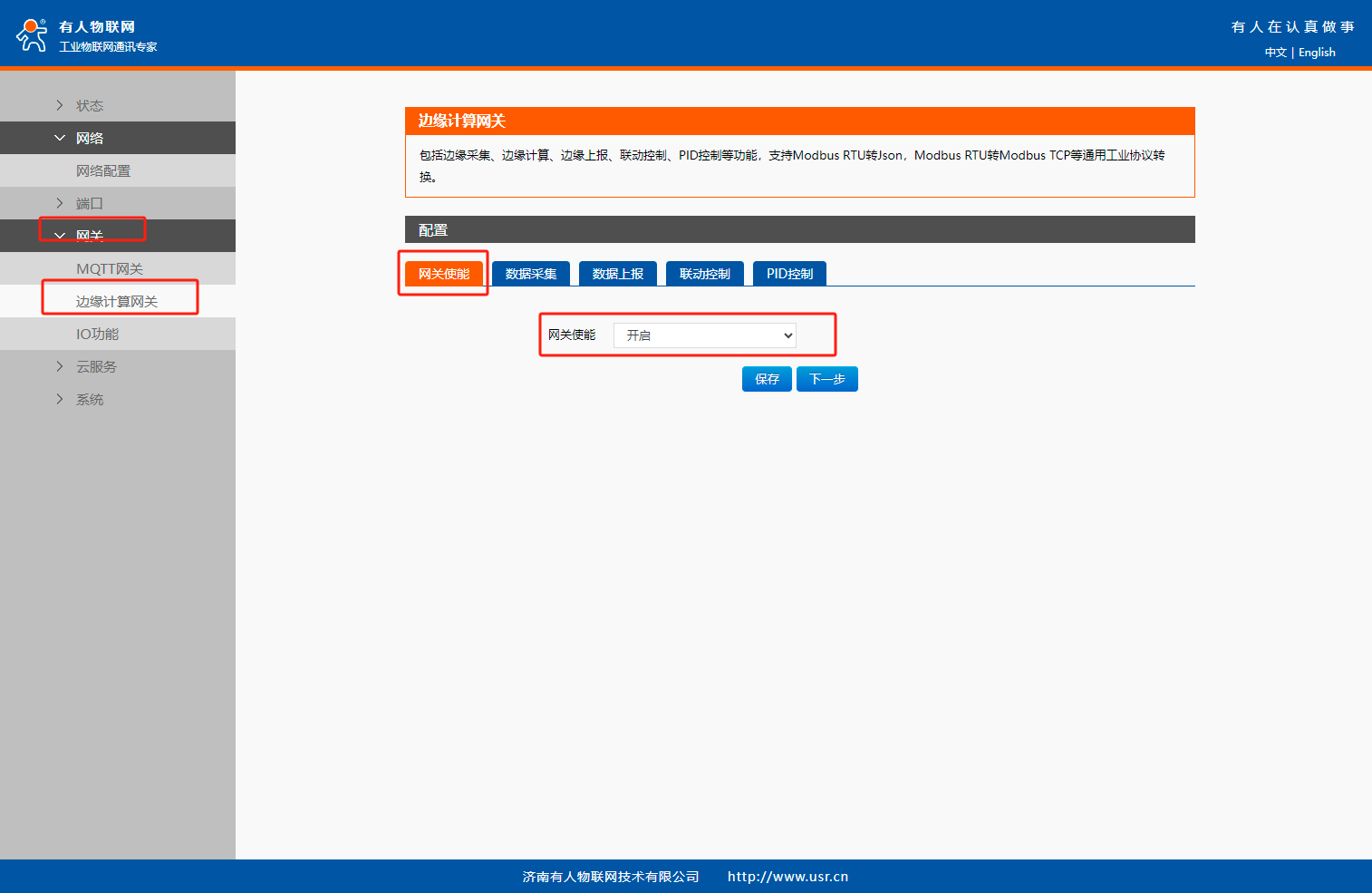

網關---邊緣計算網關，啟用網關使能

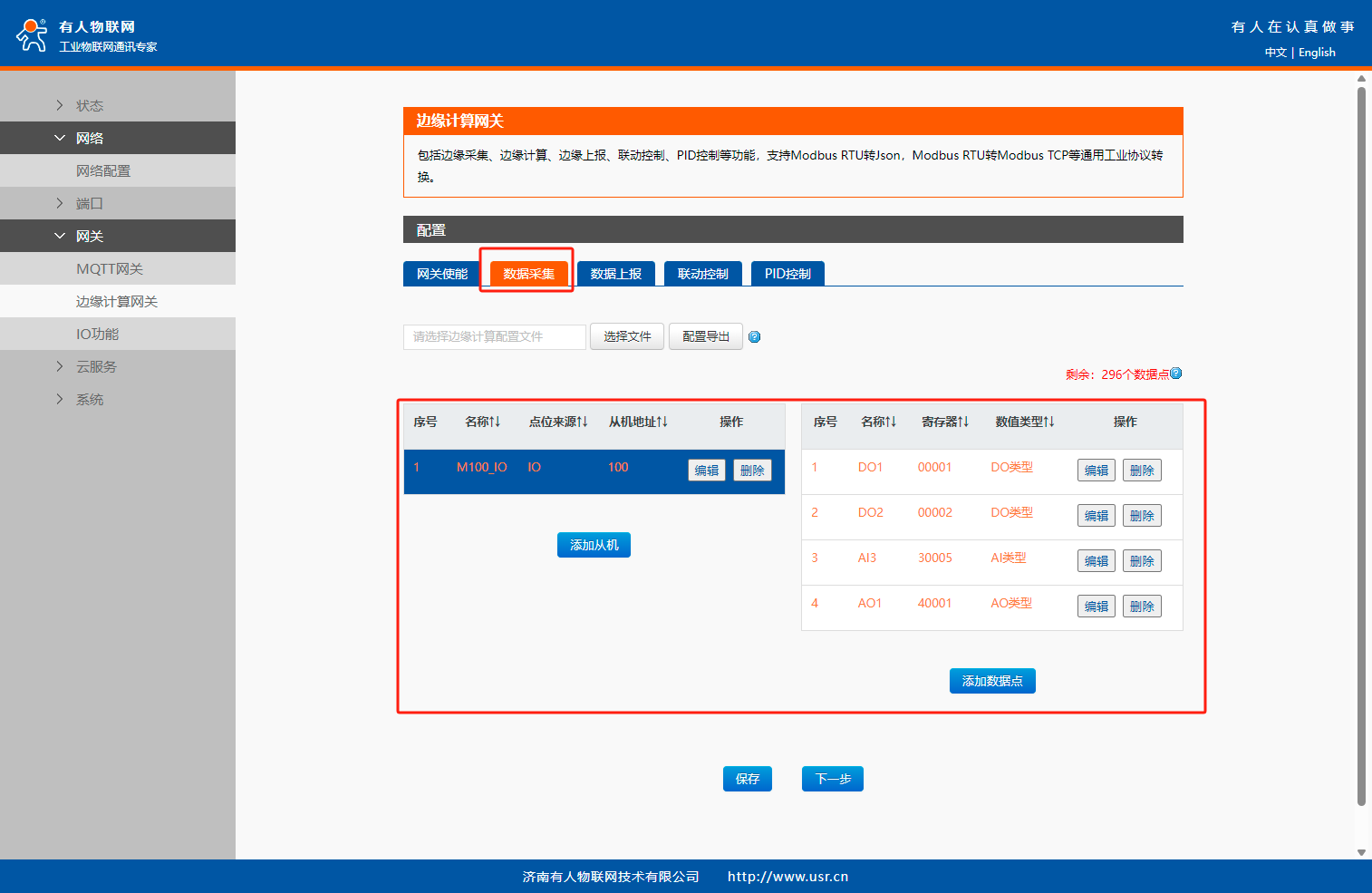

添加M100主機的DO信息和拓展機的AI3和AO1的點位信息

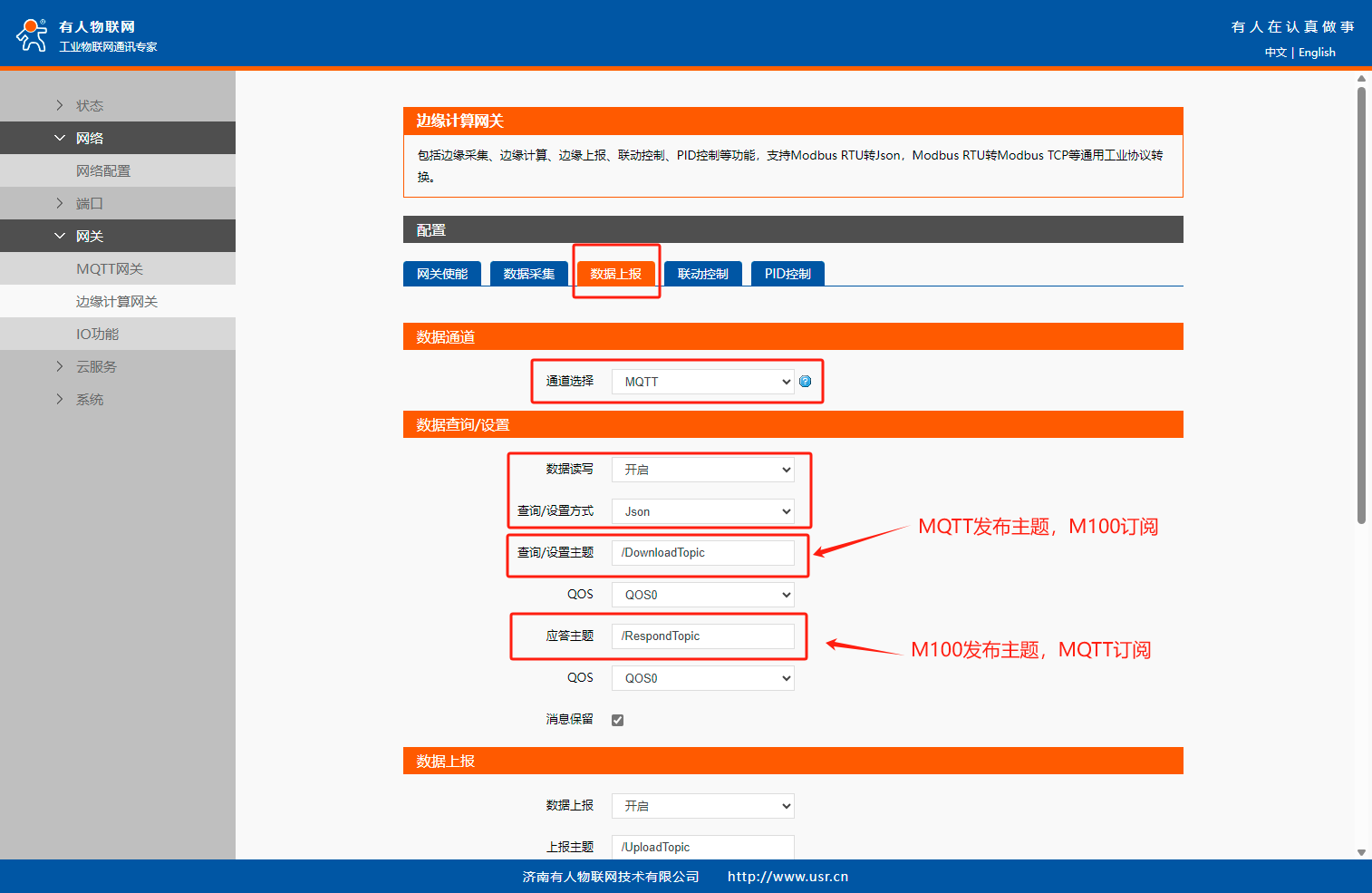

網關---邊緣計算網關---數據上報，設置MQTT數據上報通道，選擇Json查詢?cè)O(shè)置方式，設置訂閱和發布主題

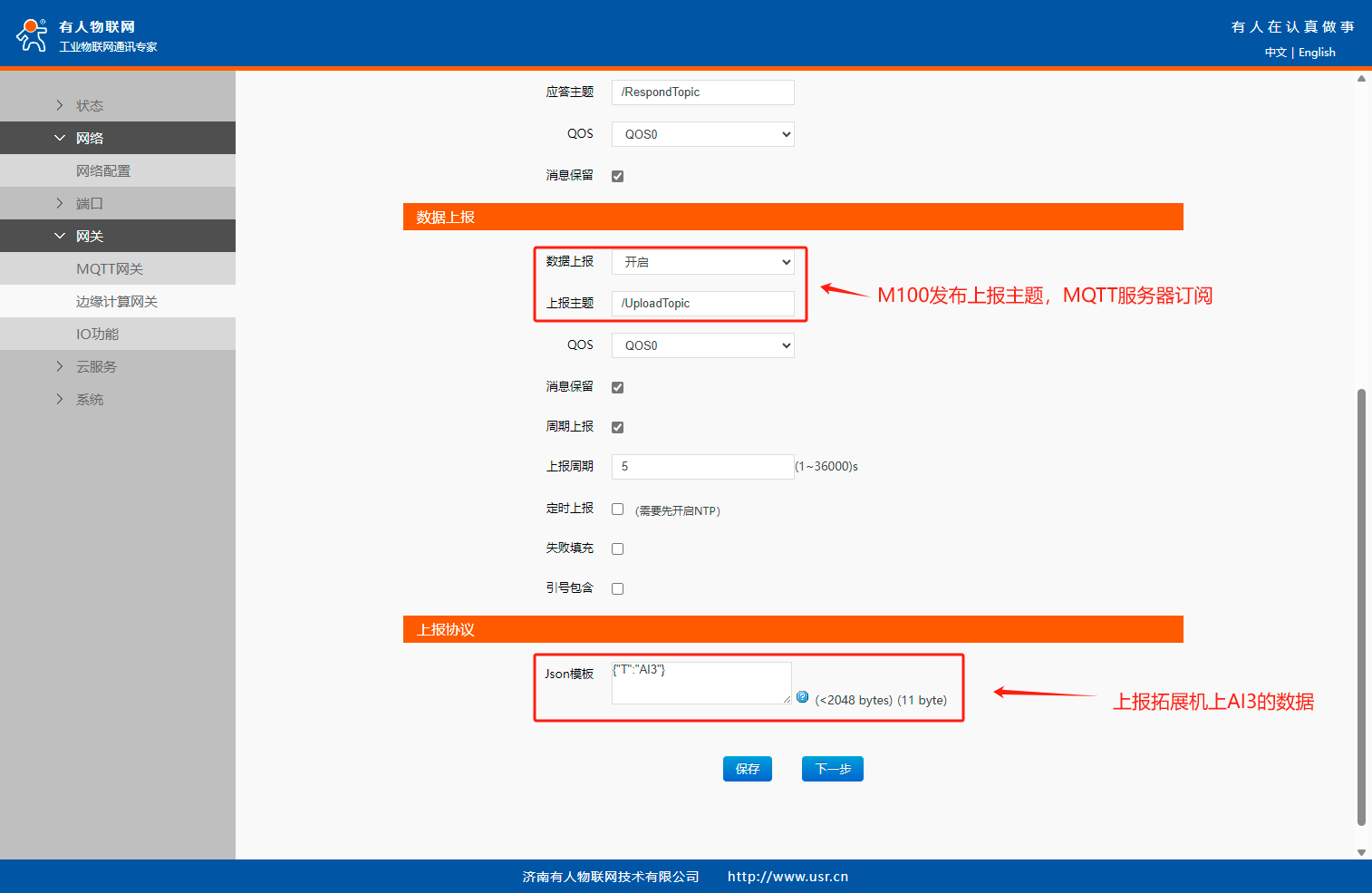

設置數據上報主題和數據上報的協議，本例中僅上報AI3采集到的模擬量數據

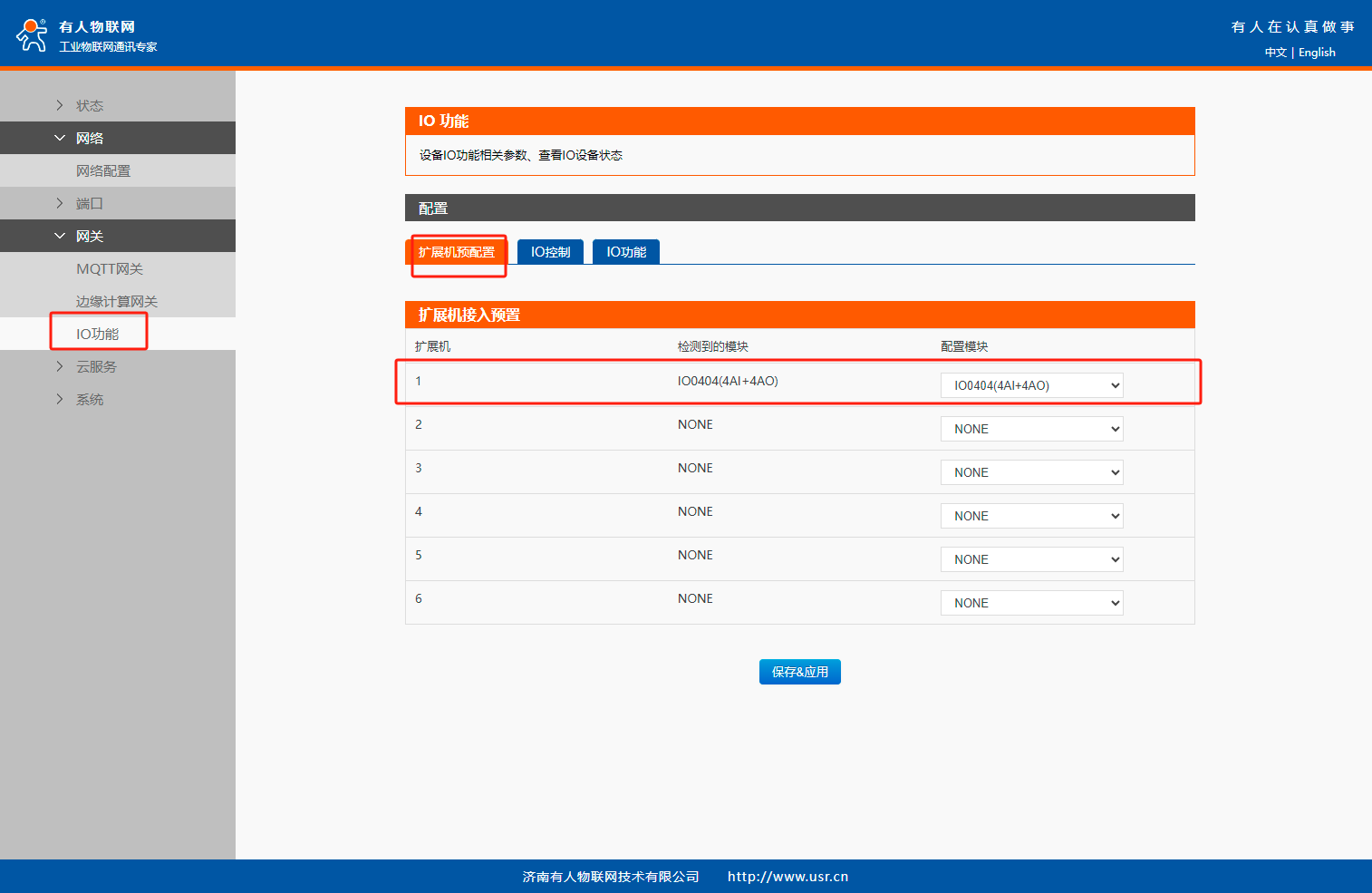

網關---IO功能---拓展機預配置，選擇拓展及類型

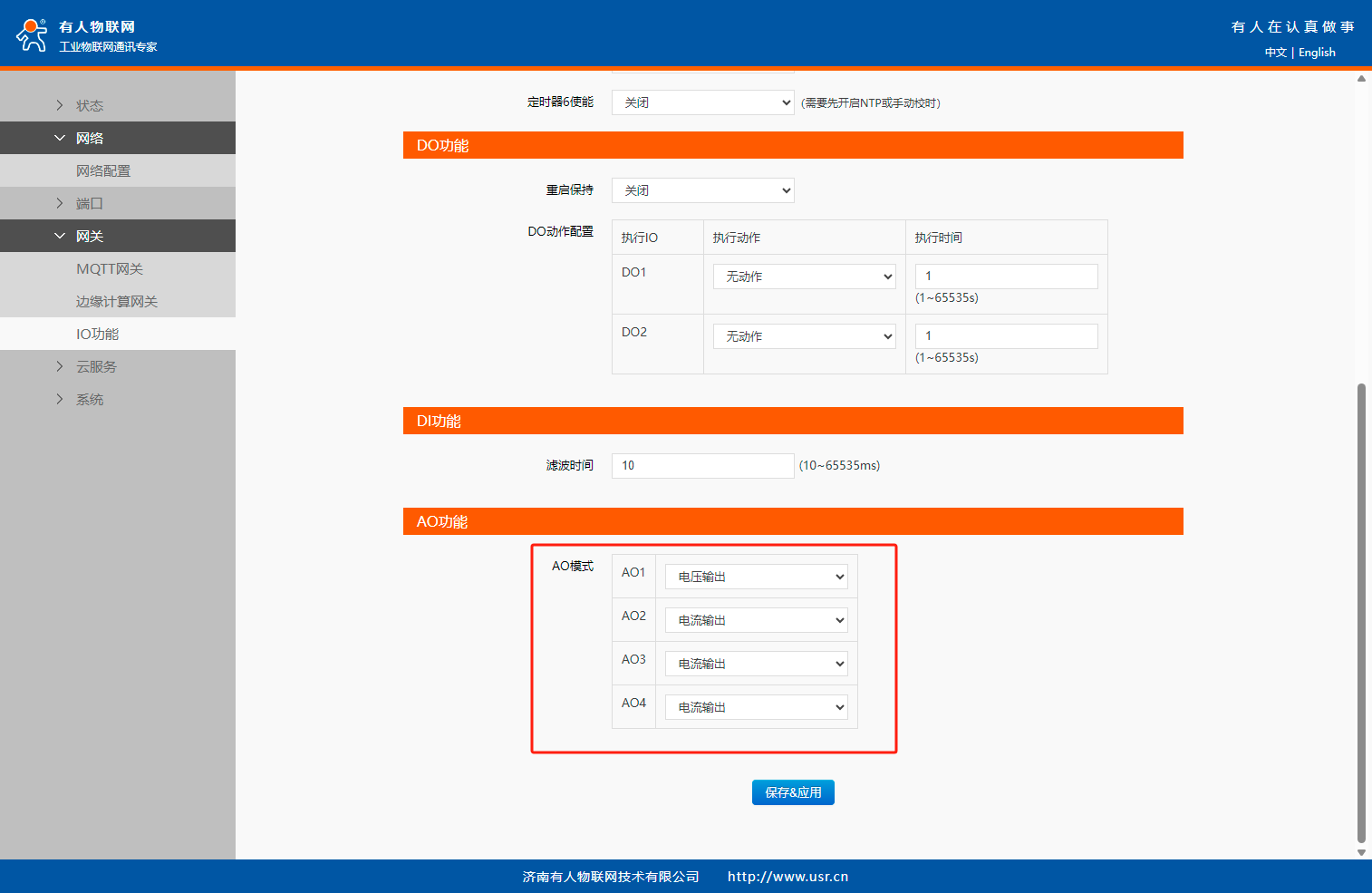

網關---IO功能---IO功能設置AO1輸出為0~10V，其余AO為4~20MA信號輸出

保存應用重啟設備。

2、MQTTX軟件設置

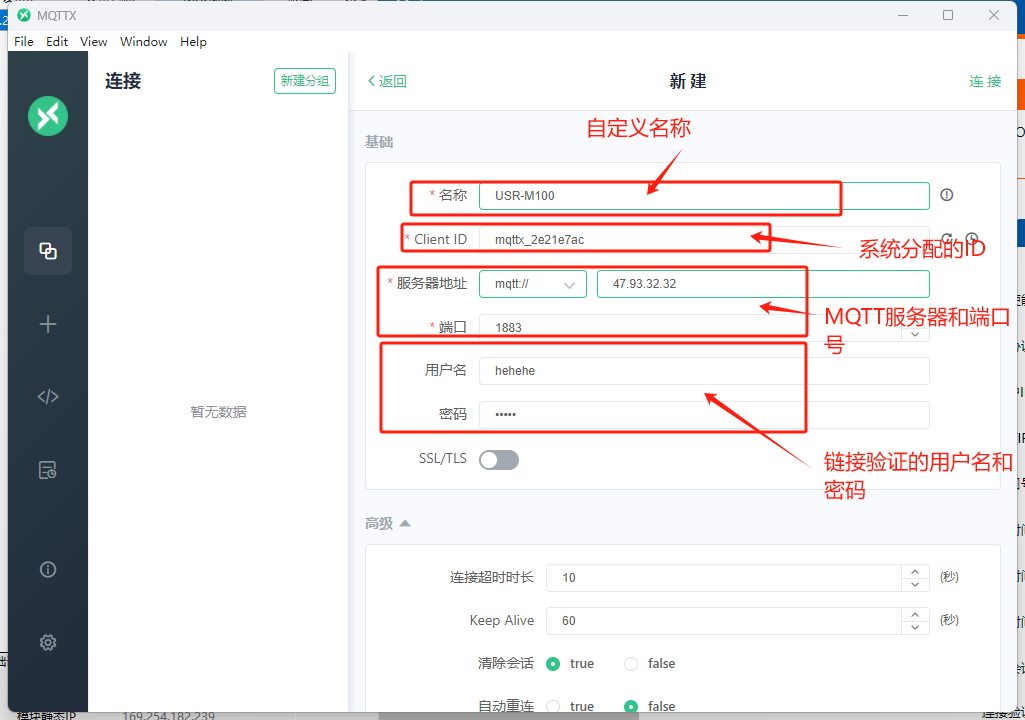

自定義名稱，client ID和USR-M100的ID不能沖突，填入MQTT服務器信息以及連接驗證的用戶名和密碼，點擊右上角連接

四、功能調試

1、功能調試

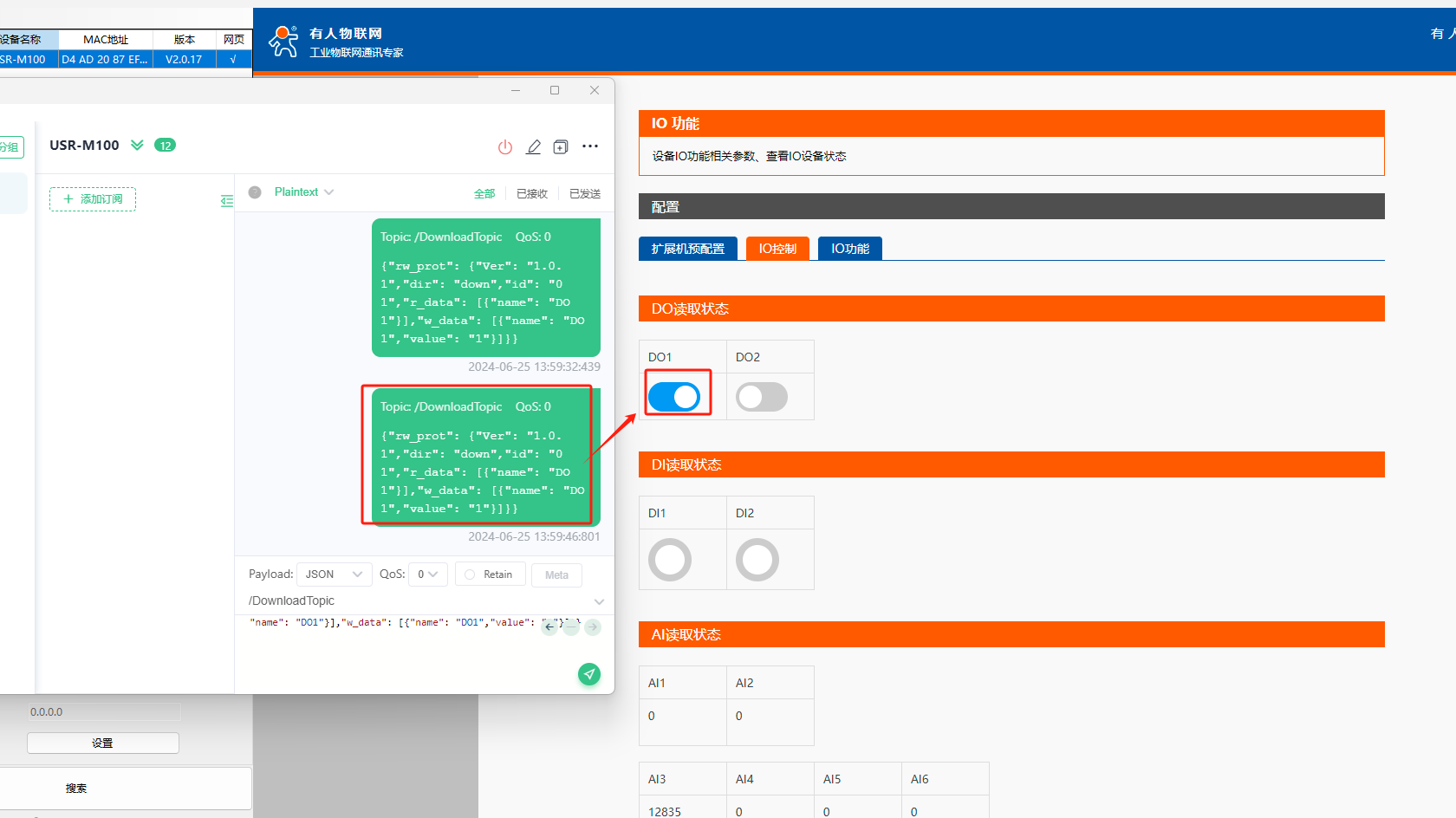

MQTTX下發控制DO動作吸合，注意主題

DO控制下發json格式數據：

{"rw_prot": {"Ver": "1.0.1","dir": "down","id": "01","r_data": [{"name": "DO1"}],"w_data": [{"name": "DO1","value": "1"}]}}

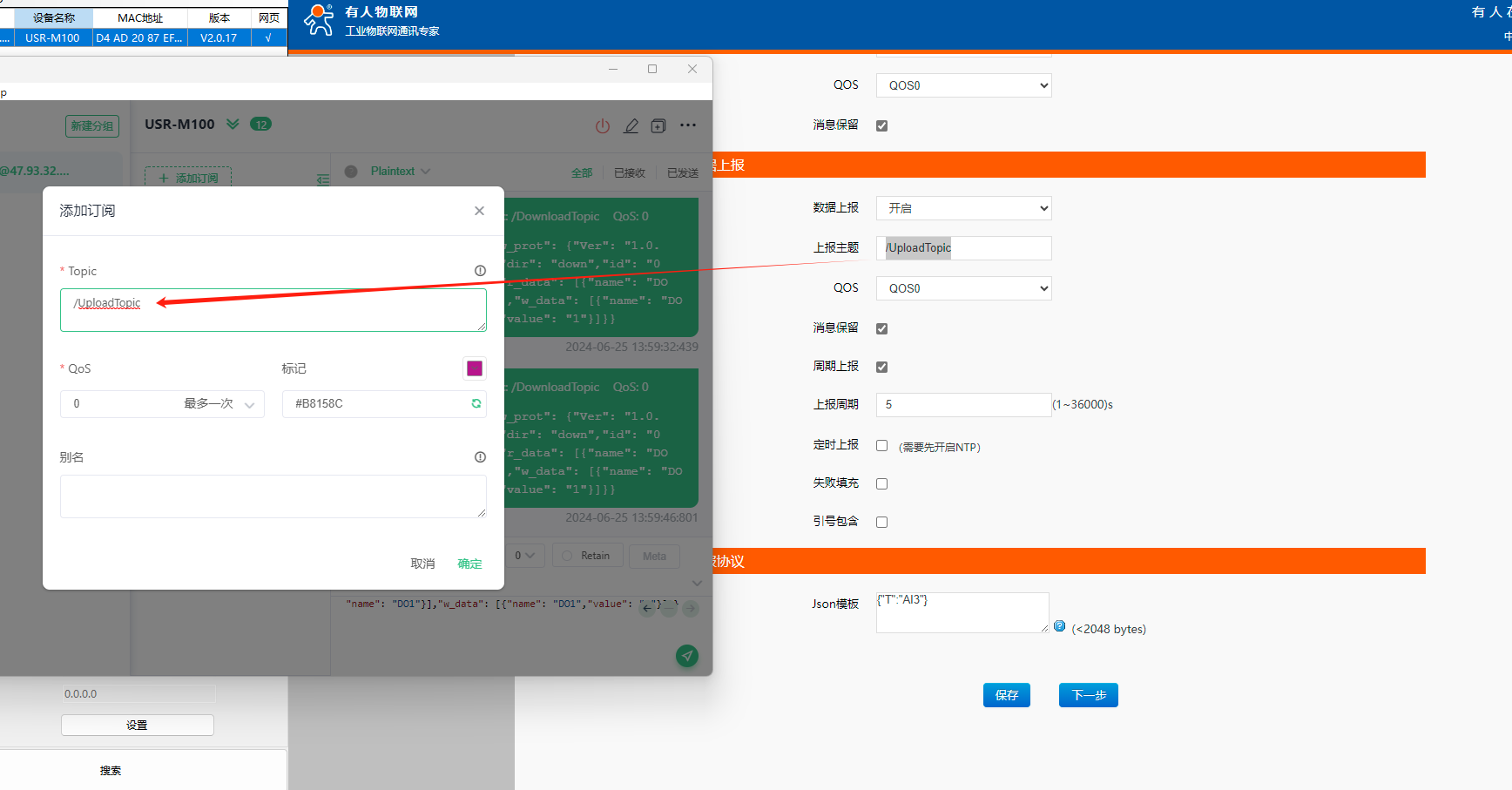

添加訂閱主題，訂閱上M100的上報主題

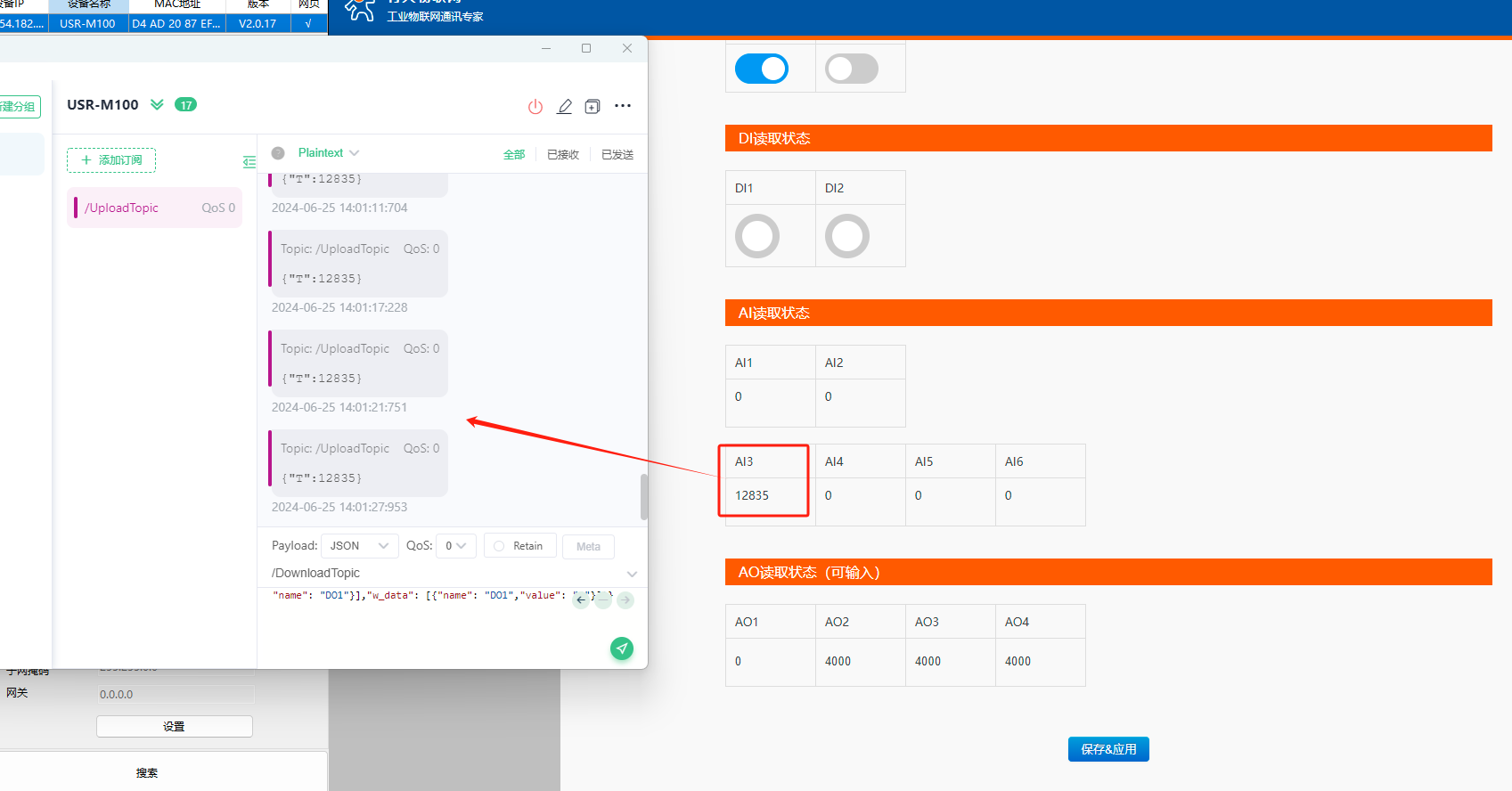

MQTTX會按照上面在邊緣計算功能中設置的JOSN模板接收到AI3狀態的數據。

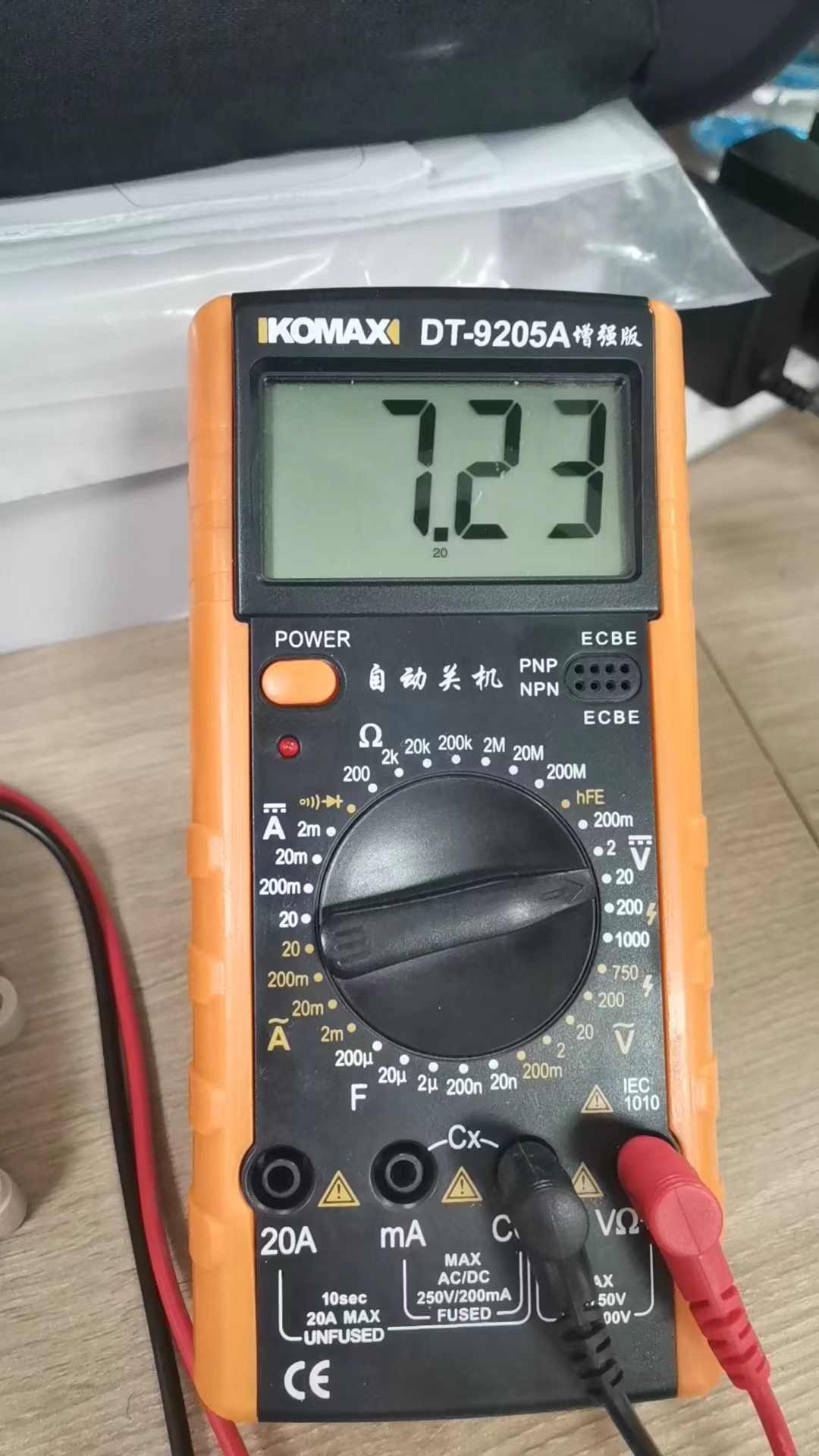

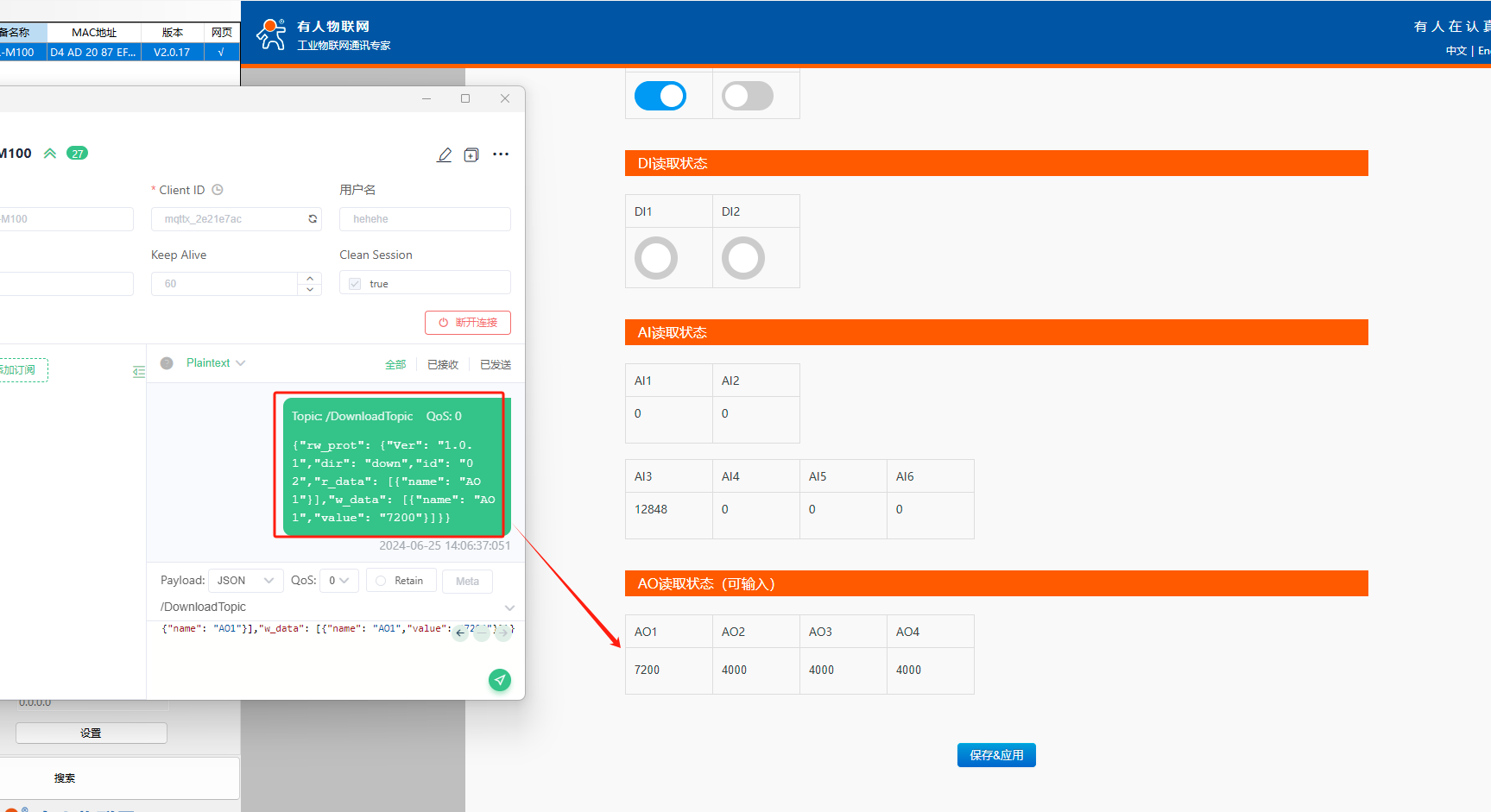

MQTTX下發控制AO輸出電壓模擬量

AO控制下發json格式數據：

{"rw_prot": {"Ver": "1.0.1","dir": "down","id": "02","r_data": [{"name": "AO1"}],"w_data": [{"name": "AO1","value": "7200"}]}}

注意：AO允許誤差電流0.2ma以內，電壓0.1V以內 。

編寫人：尹叢欣 編寫日期：2024-06-25

審核人：尹叢欣 審核日期：2024-06-25

訂正版本：V1.0 訂正內容：初稿
