USR-S100-WA01 連接有人云（V6）云端輪詢示例

一、資料下載

USR-S100 WIFI光伏數據棒通用說明書下載鏈接：http://imbacareer.com.cn/Download/1365.html

USR-S100 WIFI光伏數據棒規格書下載鏈接：http://imbacareer.com.cn/Download/1366.html

網絡調試助手 串口調試助手二合一下載鏈接：http://imbacareer.com.cn/Download/27.html

網絡搜索軟件：http://imbacareer.com.cn/Download/707.html

如果有實際485 MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。

如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。

二、硬件連接

1、所需物品

USR-S100-WA01 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

路由器1個

2、硬件連接

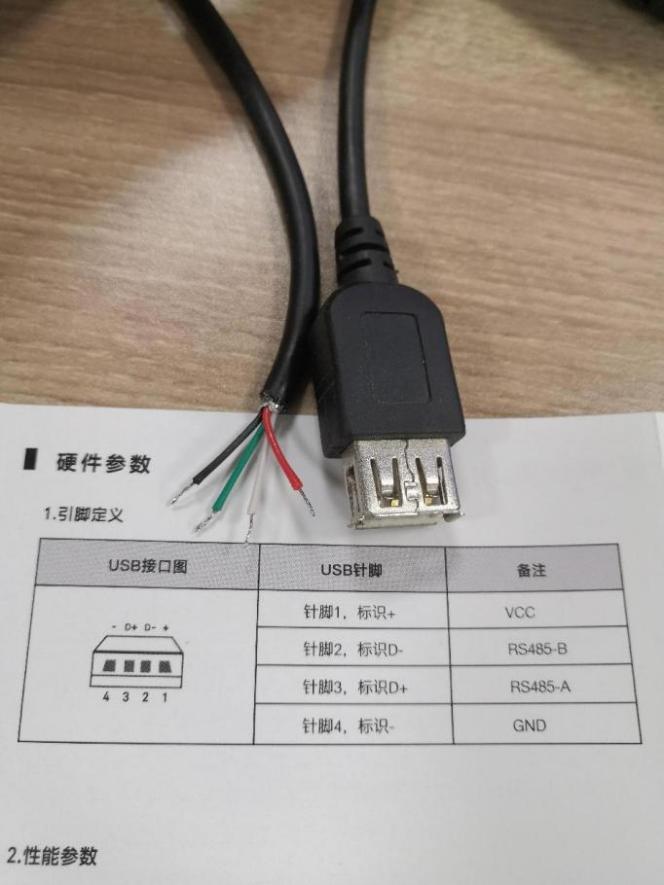

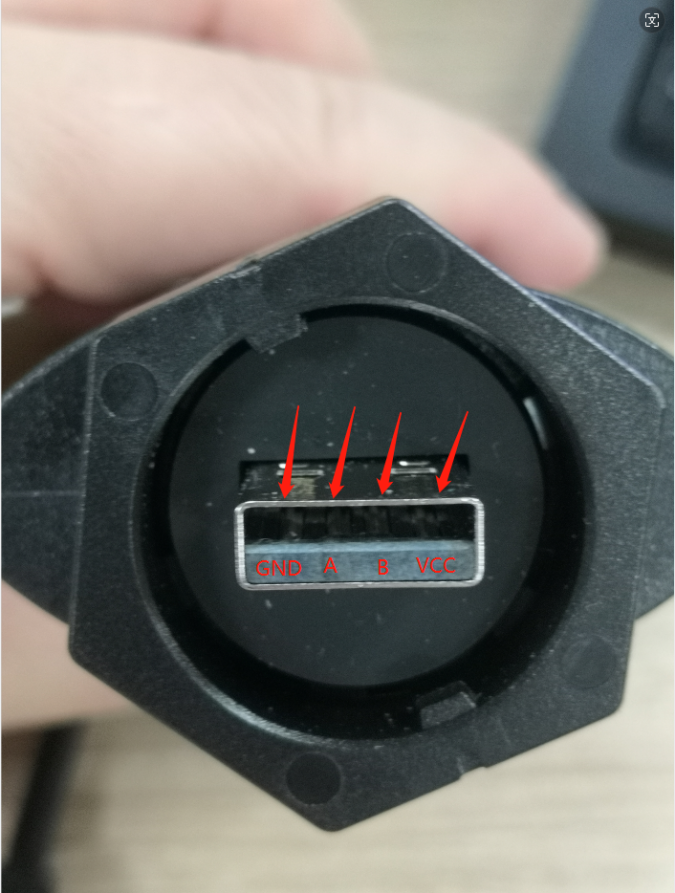

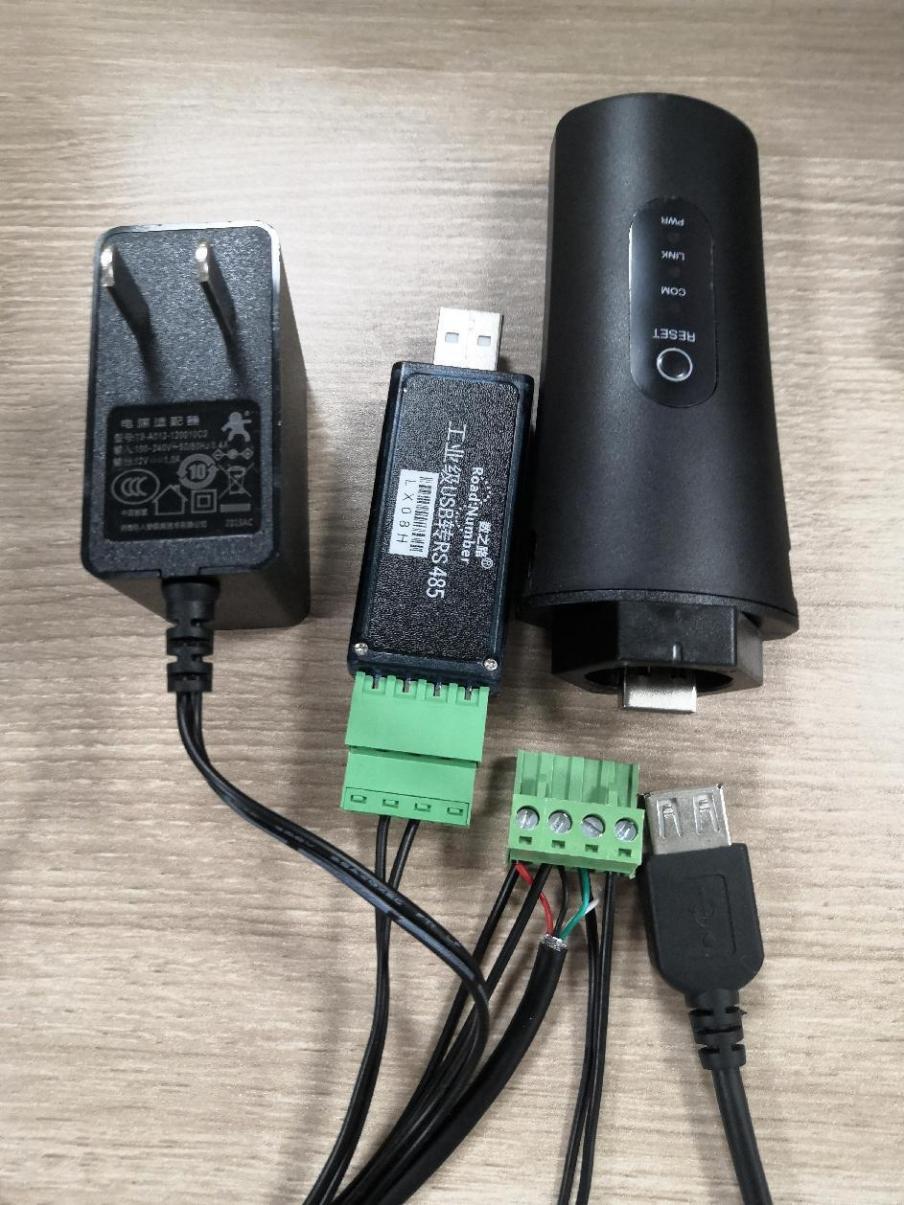

USR-S100-WA01 USB口，可以接USB轉接頭，引出485的AB接線，接USB-RS485。引出的電源正負極，接12V電源適配器，正極接正極，負接負，然后上電。需要USR-S100-WA01設置STA模式連接路由器，電腦連接同個路由器。

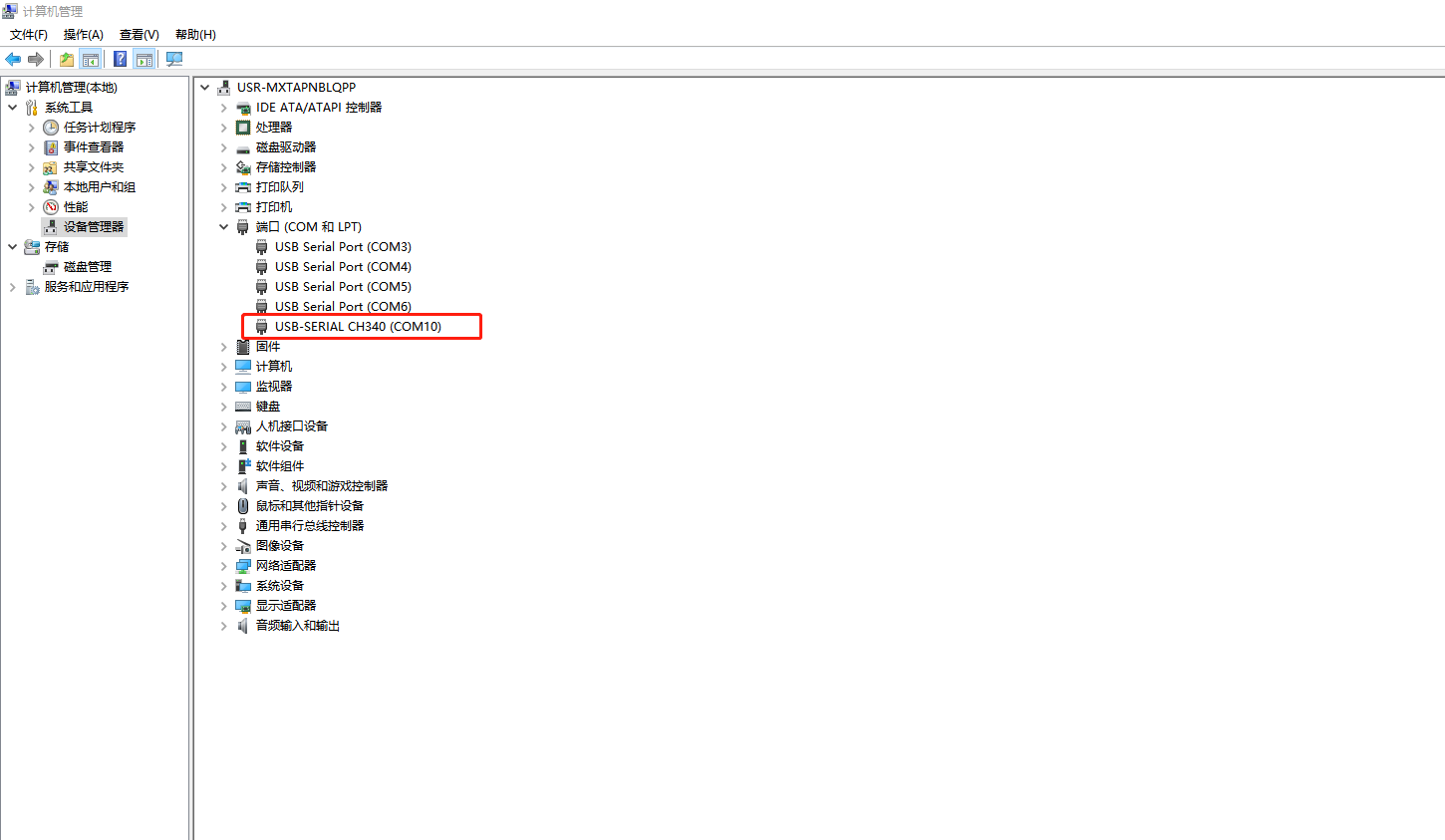

3、確認端口號，USB-RS485接電腦，點擊計算機管理，找到設備管理器，點擊端口，找到USB-RS485對應的COM號。

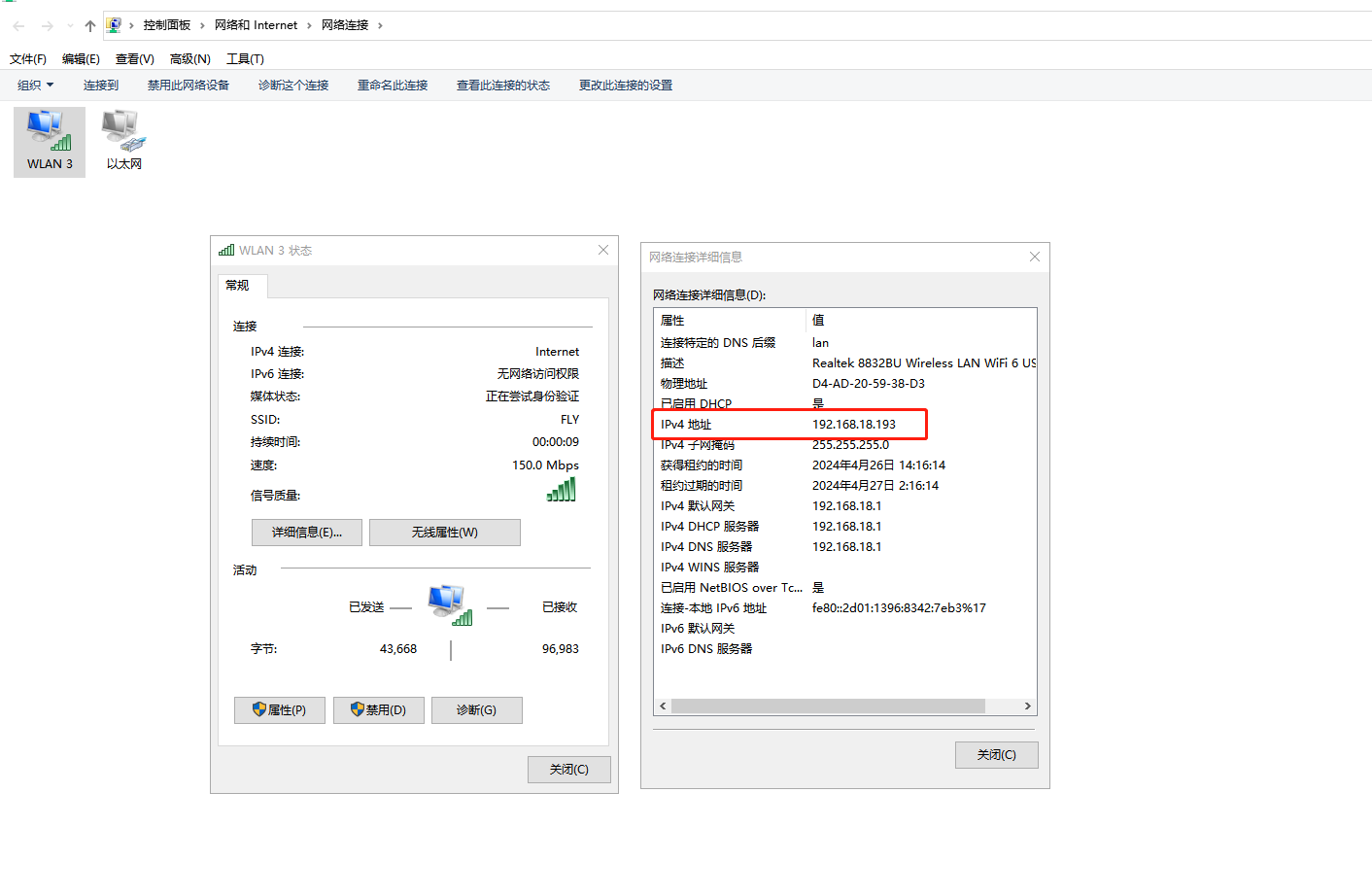

4、電腦連接同一個路由器，查看電腦無線網卡的IP，是192.168.18.193

三、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-S100-WA01設備

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

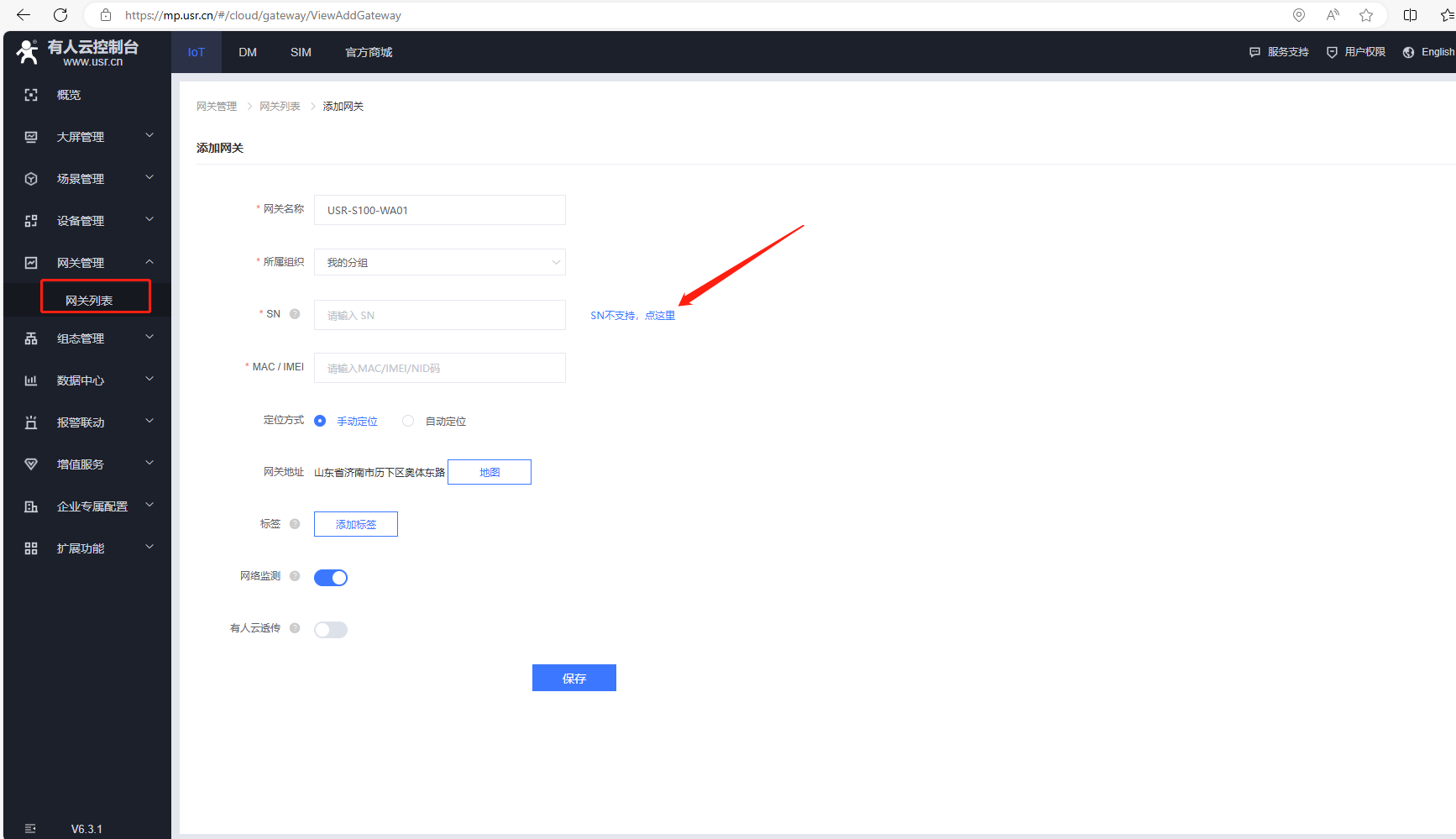

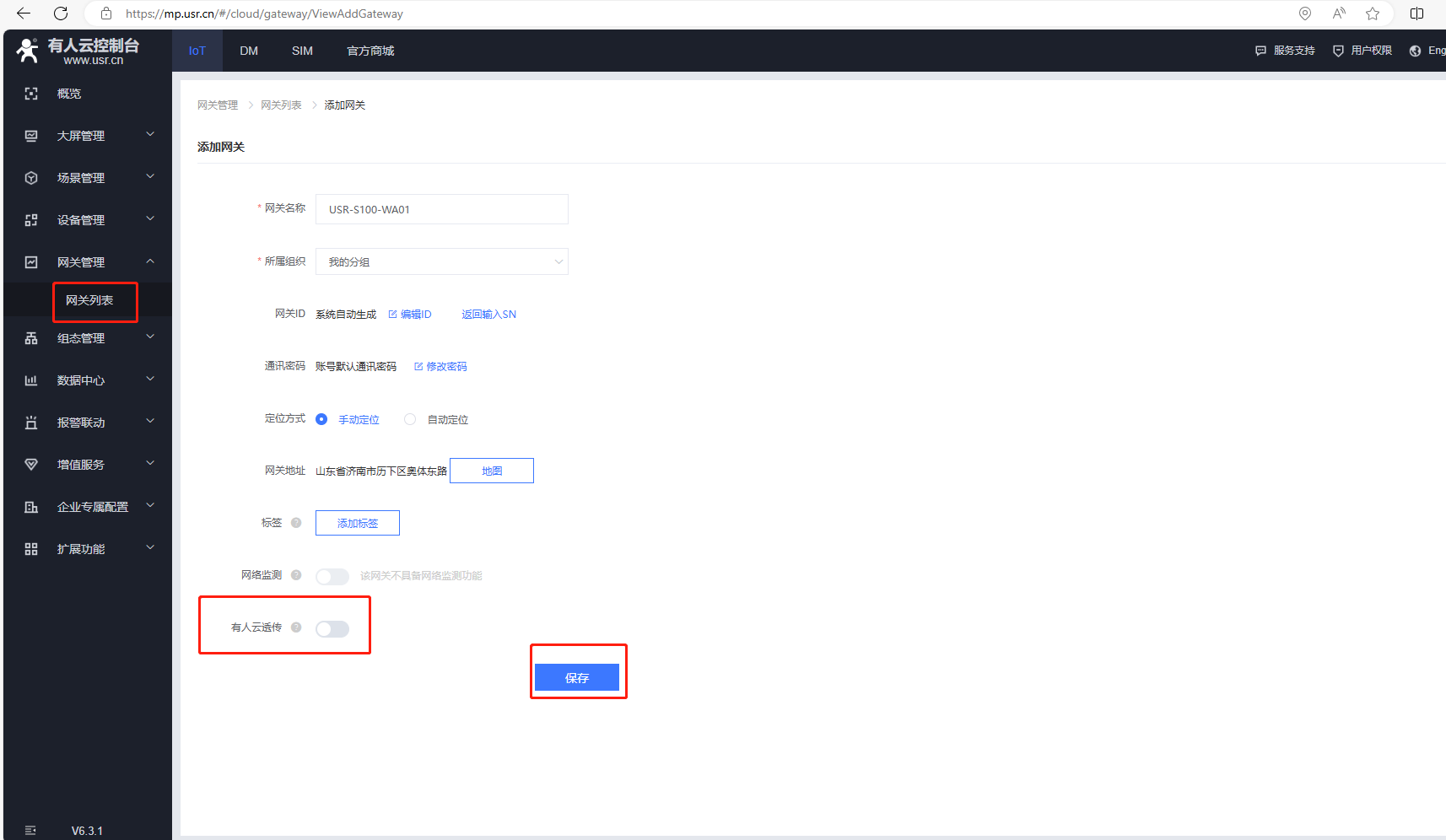

（2）USR-S100-WA01有人云添加設備，可以點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，用云端輪詢時有人云透?jìng)餍枰P(guān)閉，最后點擊保存。

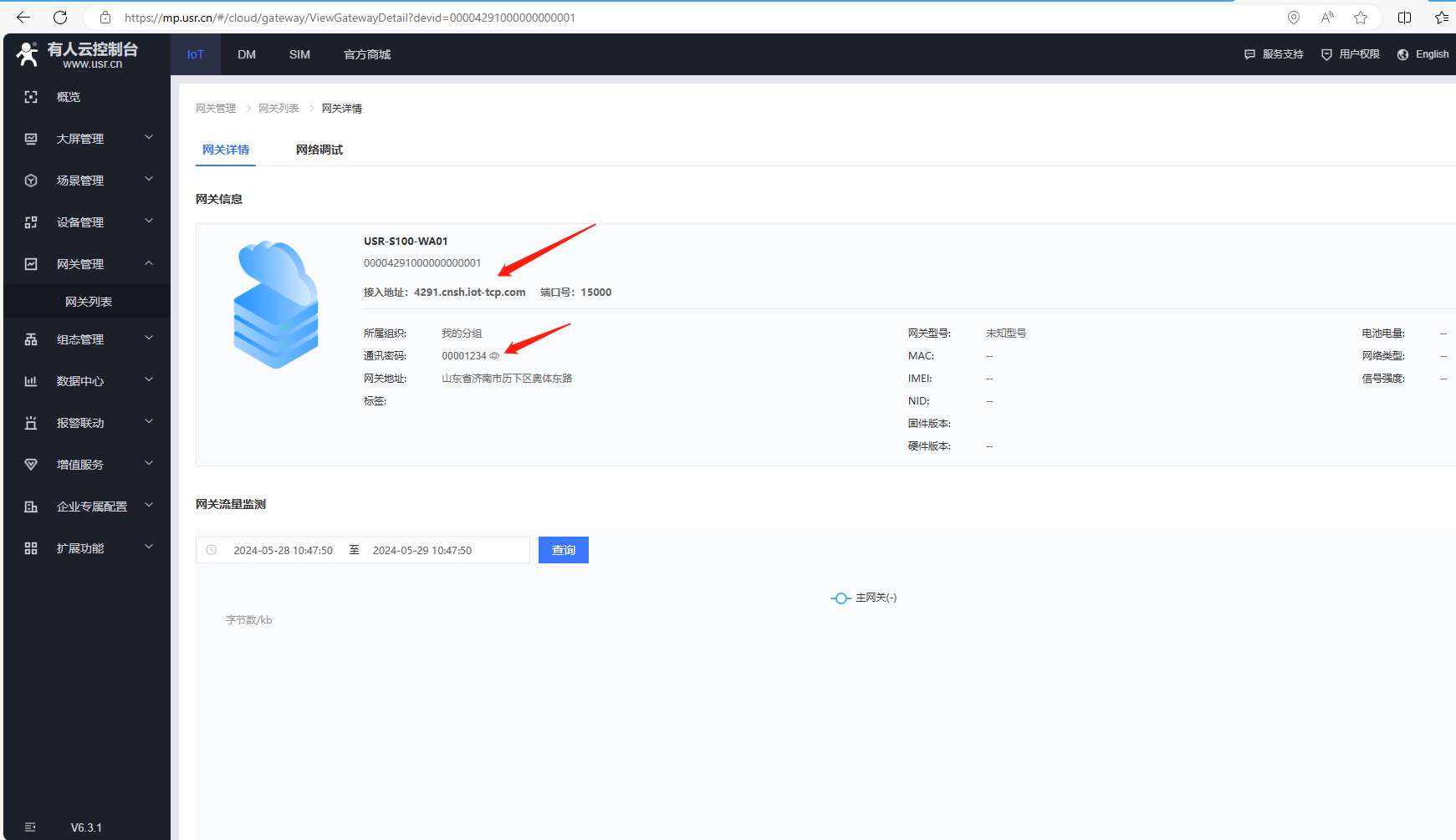

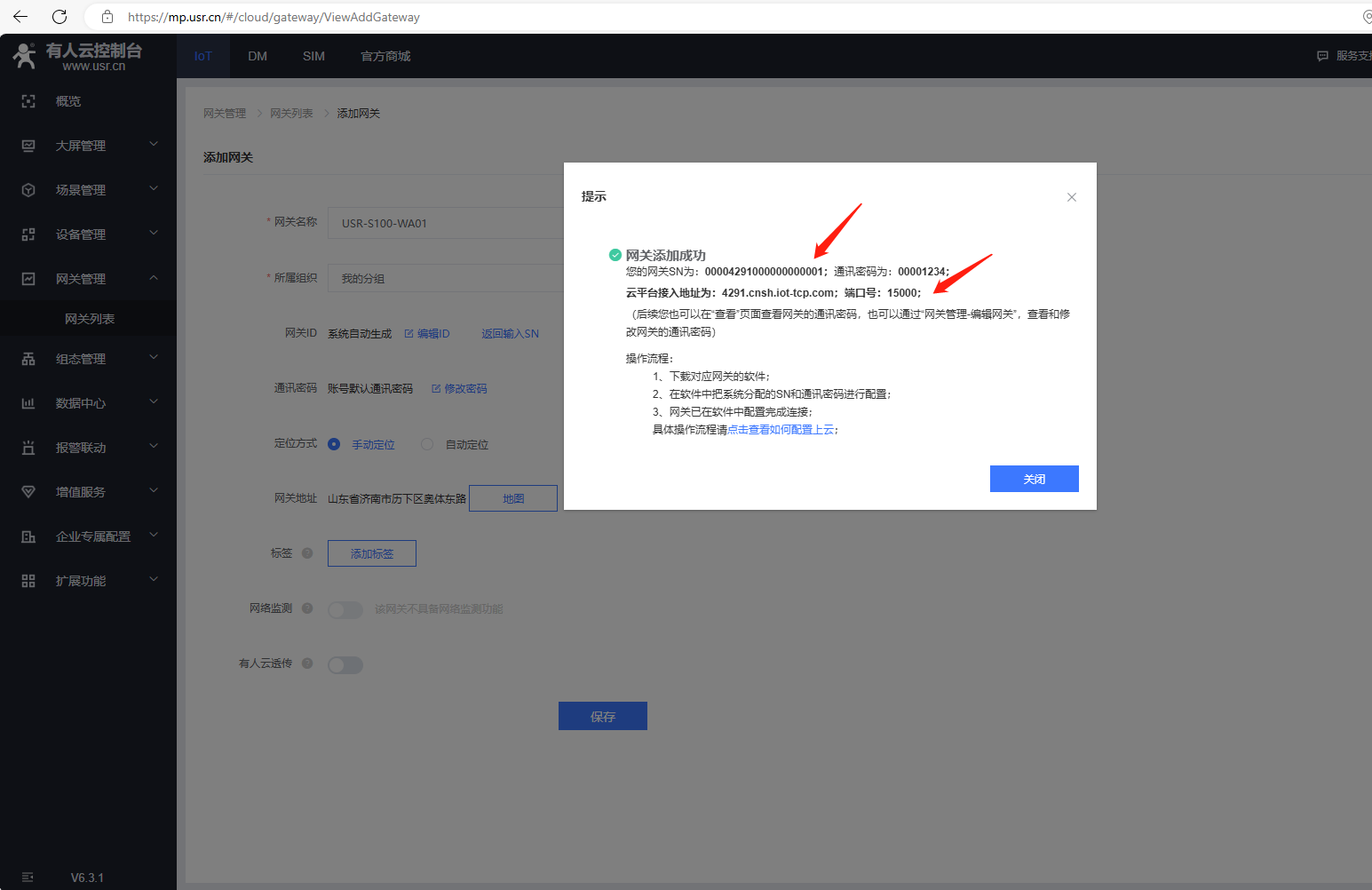

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

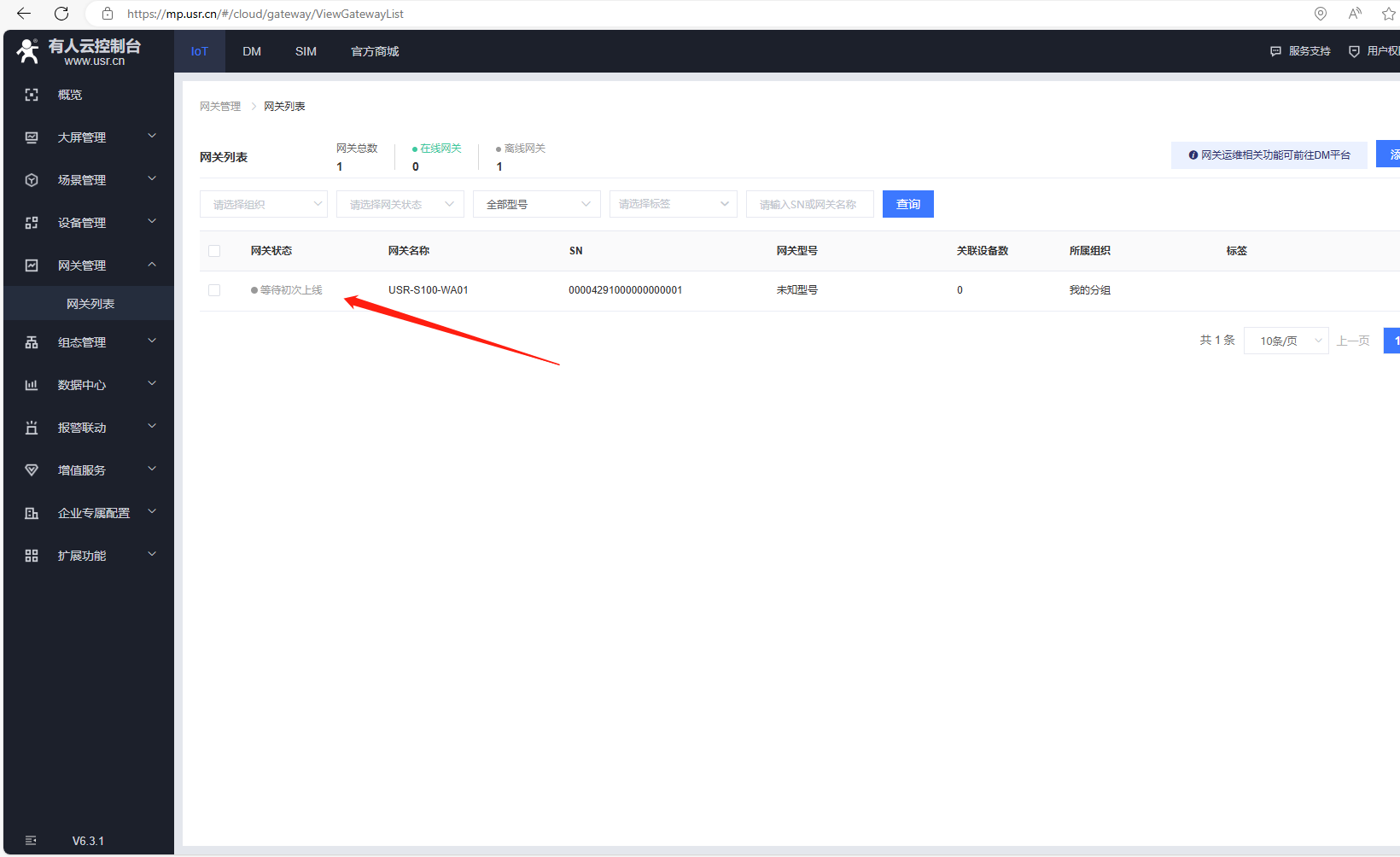

（3）添加完成，返回網關列表。

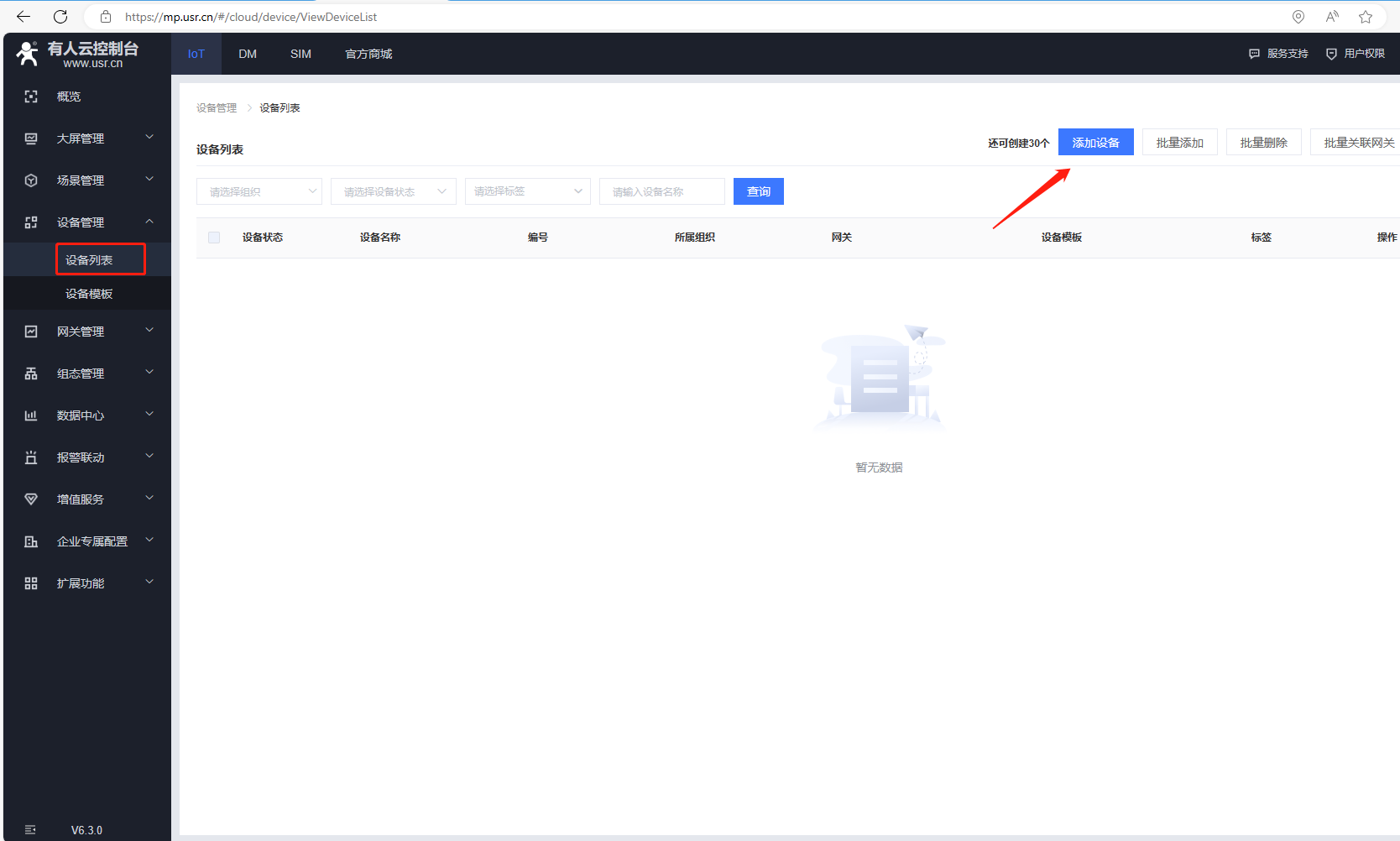

（4）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

（5）添加模板，輸入設備名稱，點擊選擇模板。

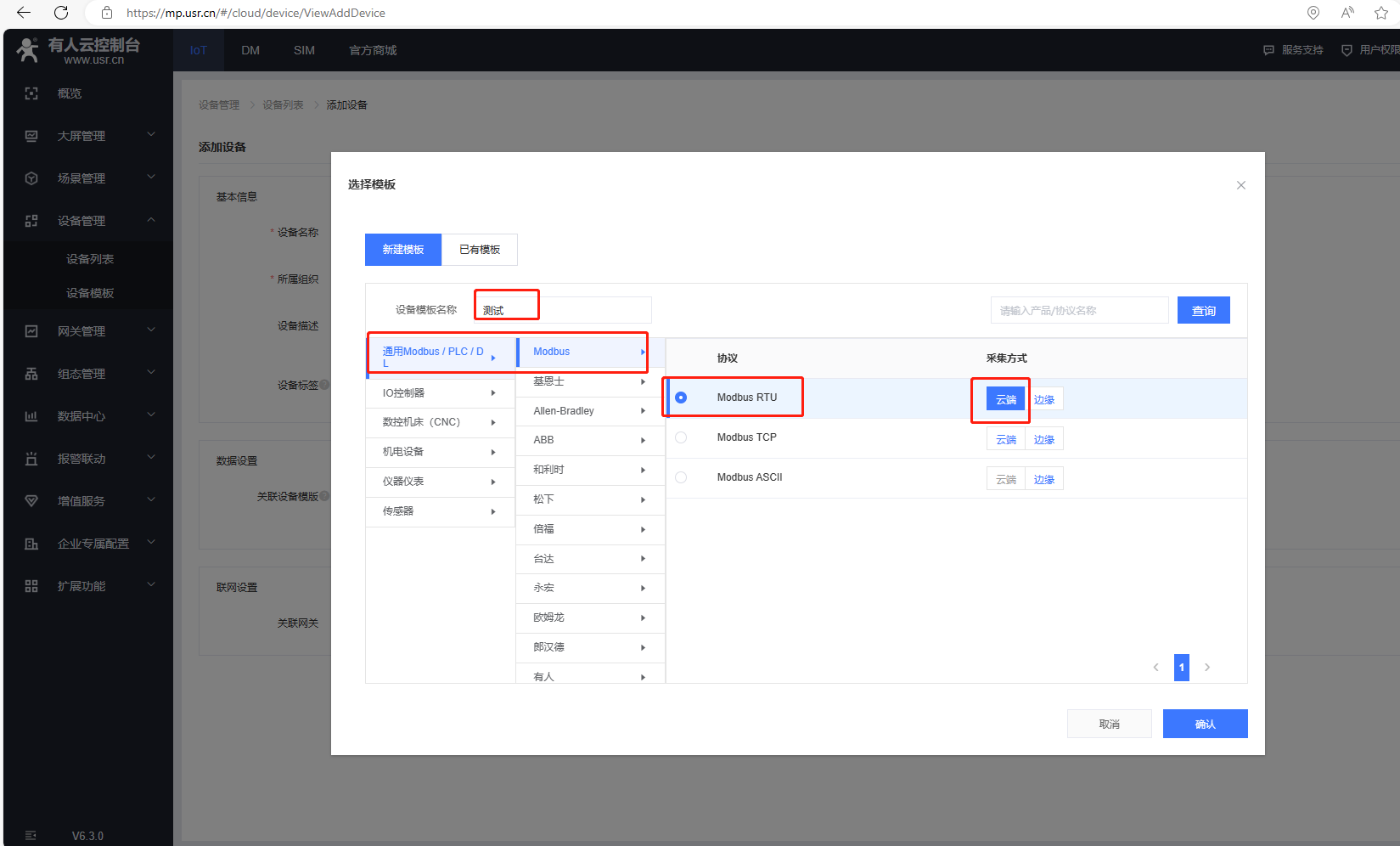

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

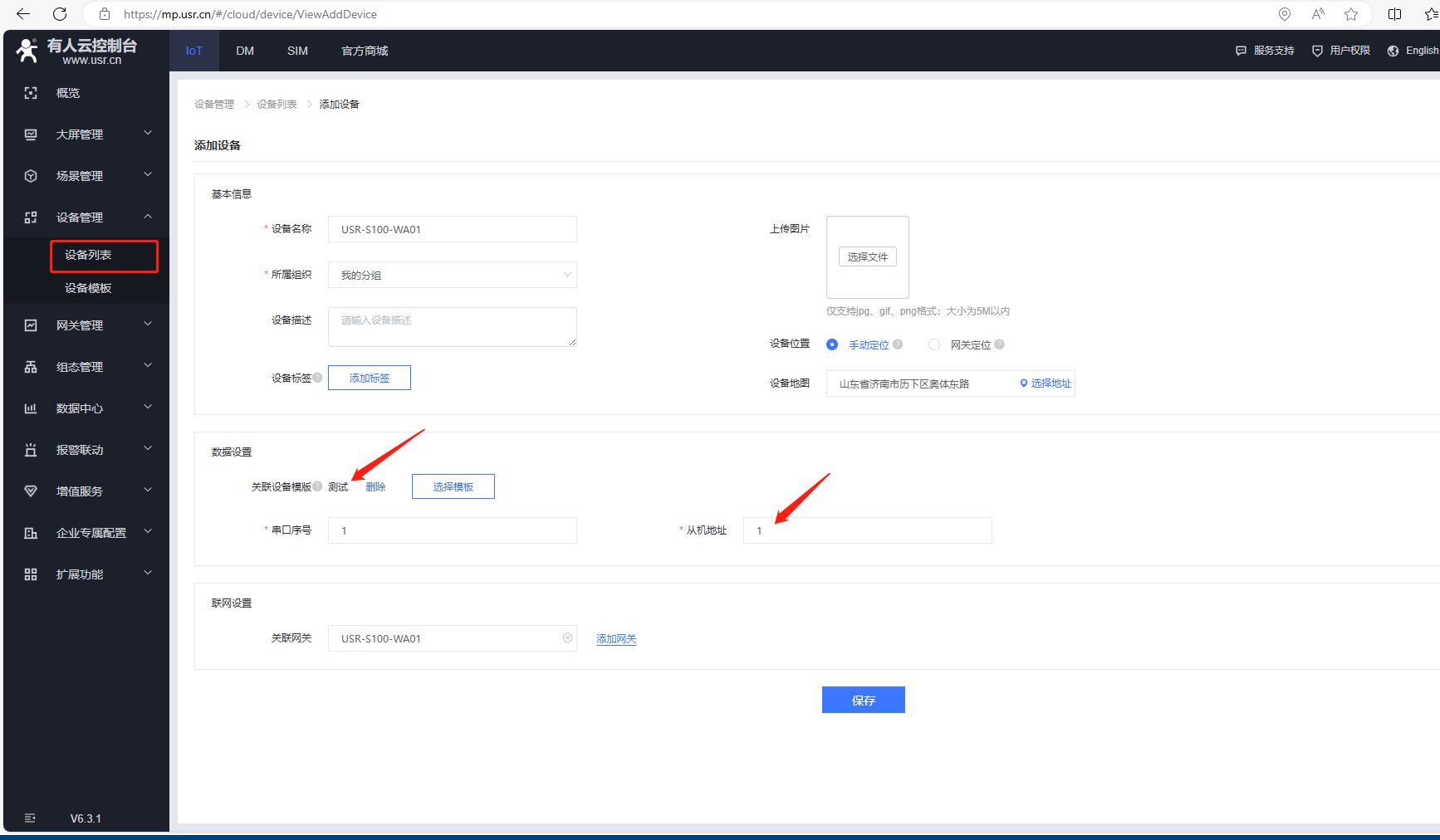

（6）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

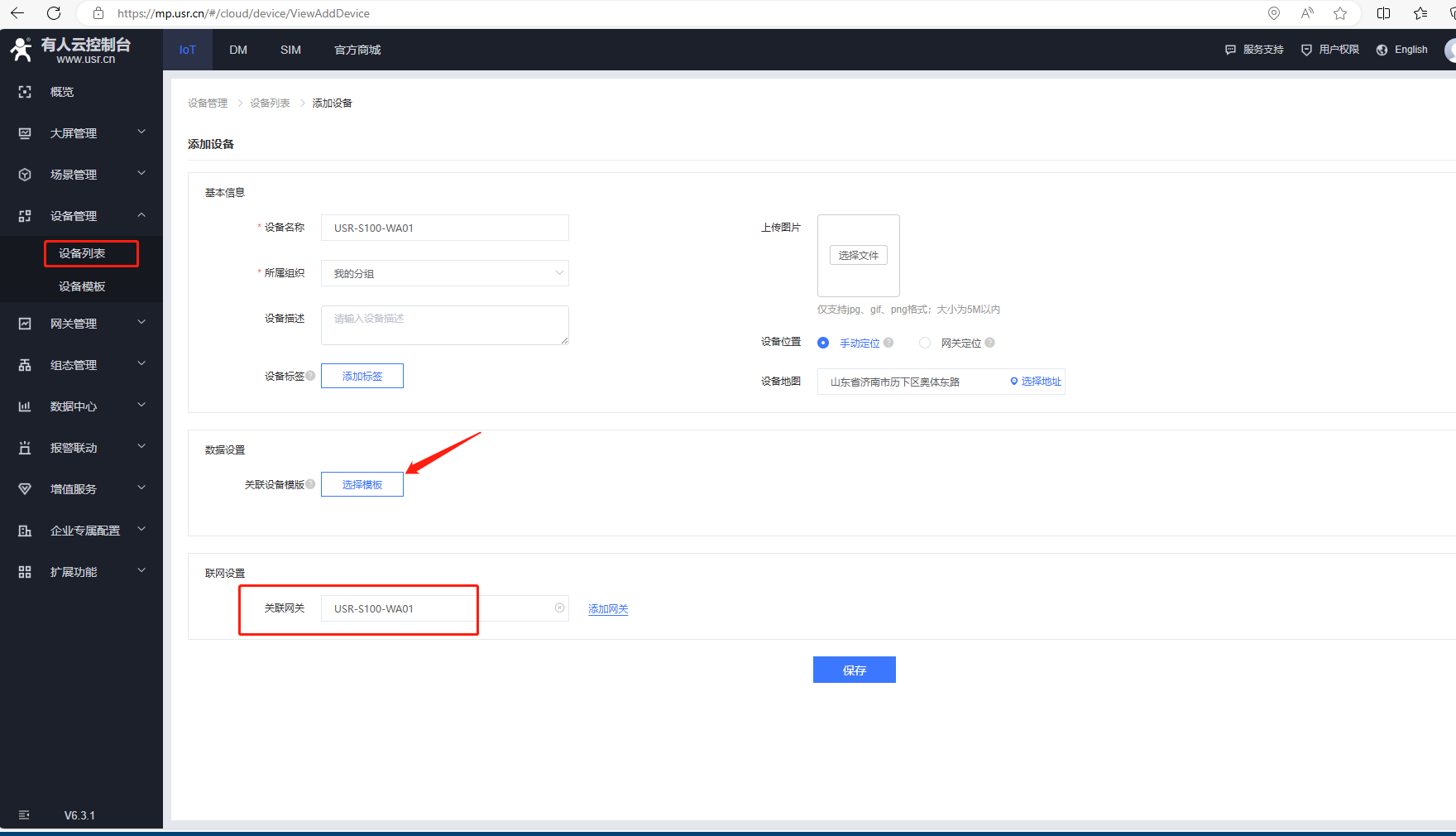

聯網設置，關聯網關選擇自身設備，USR-S100-WA01，最后點擊保存。

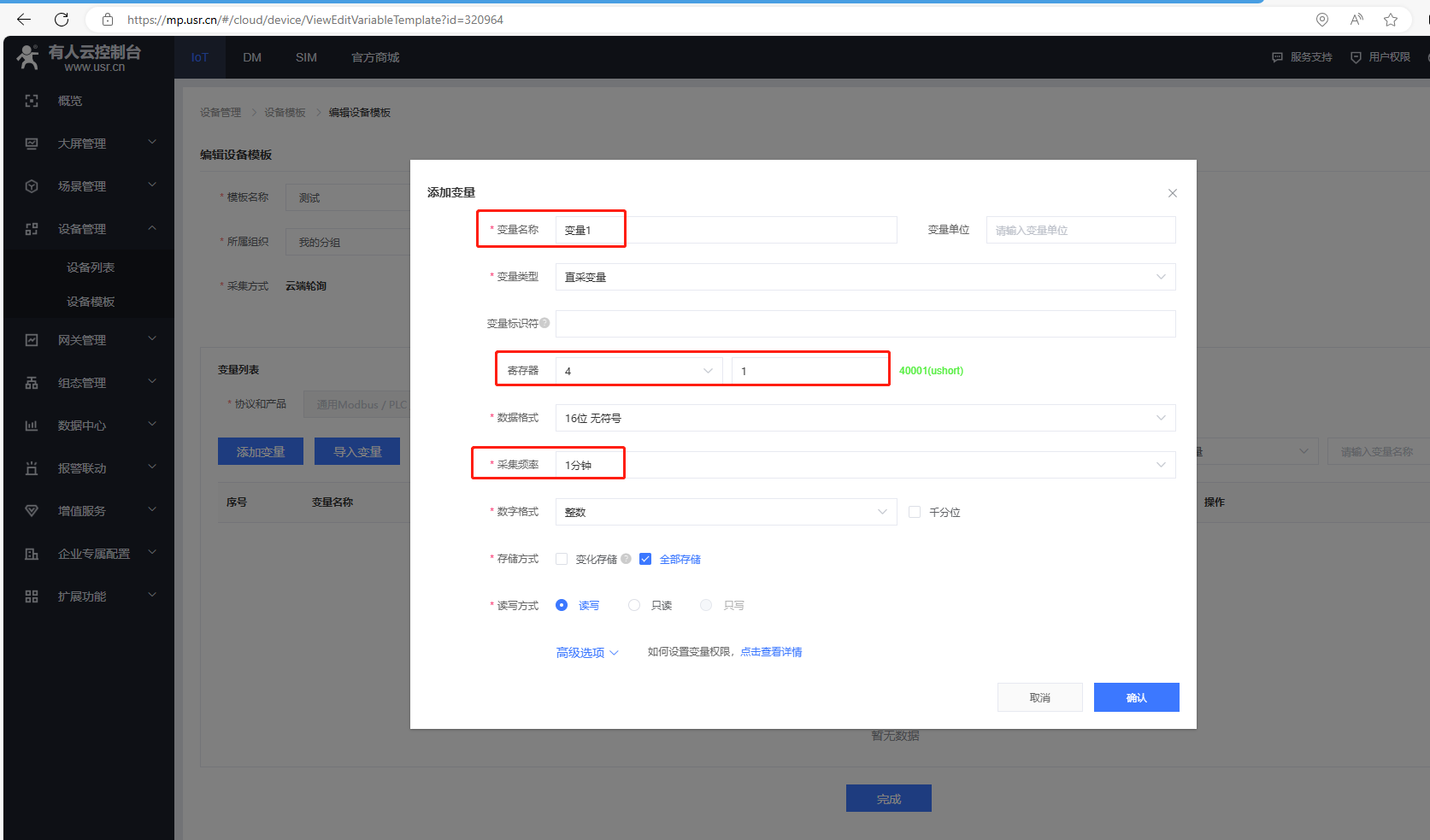

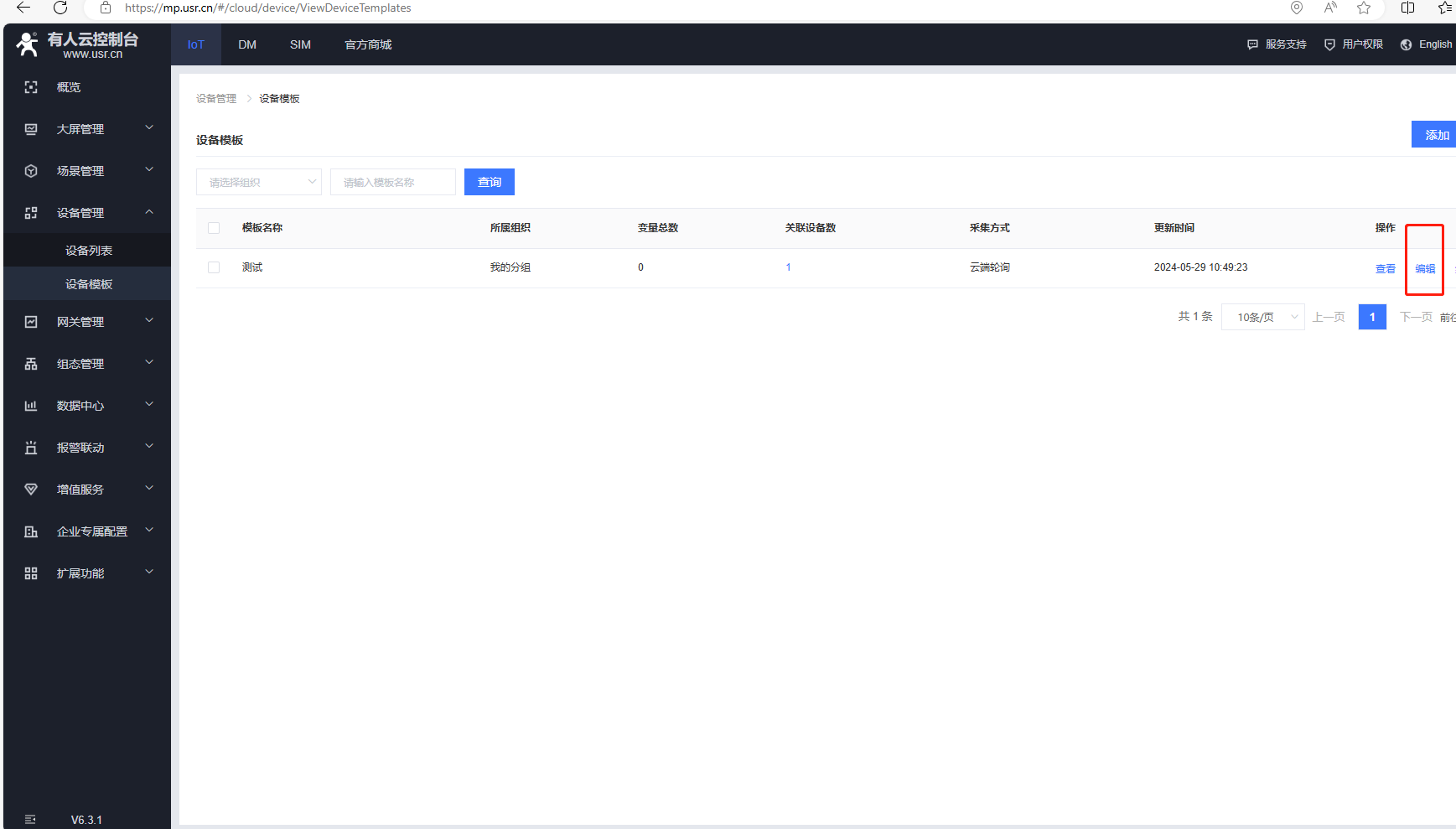

（7）添加變量，點擊設備管理，點擊設備模板，點擊編輯。

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

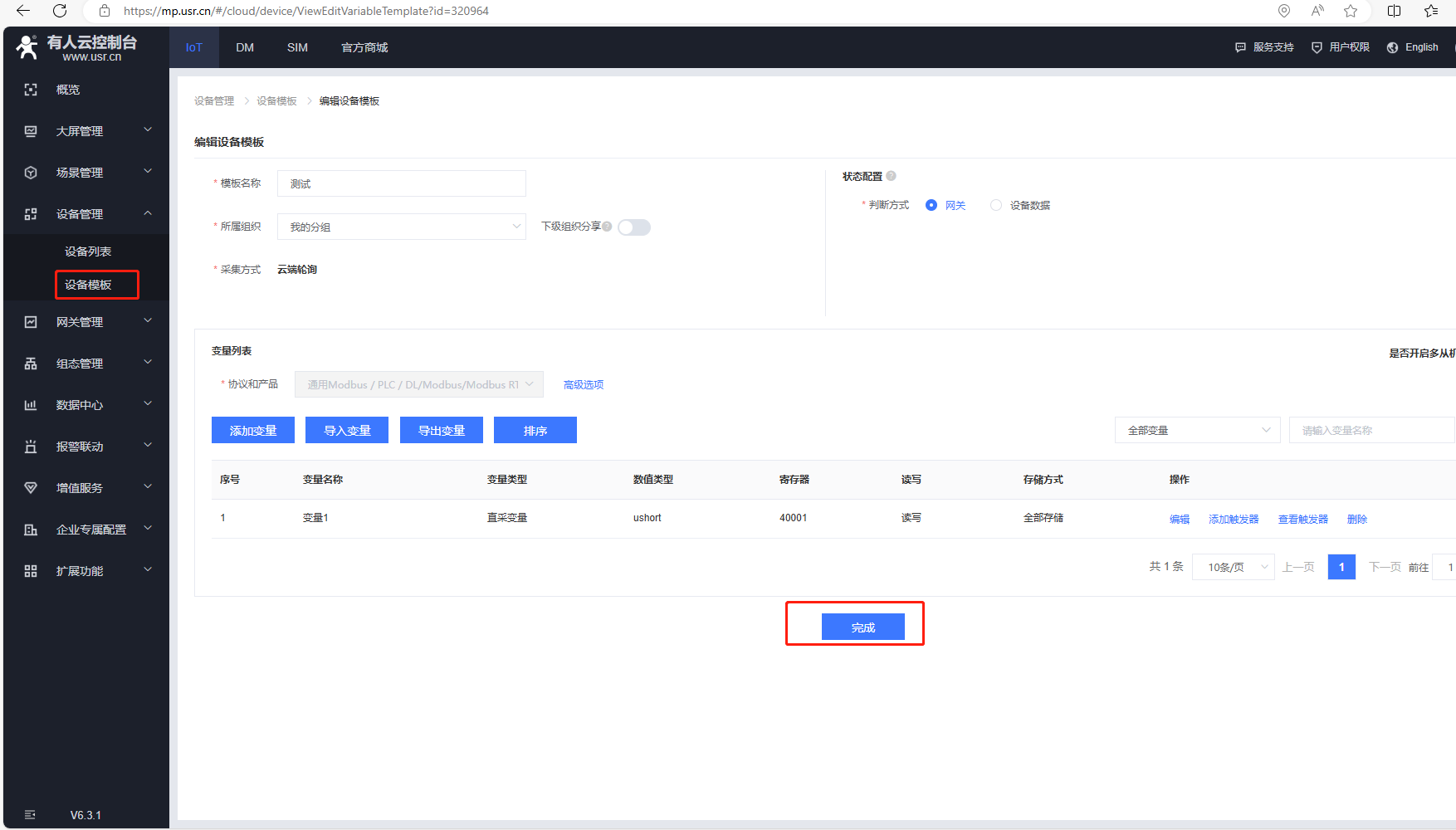

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

四、USR-S100-WA01參數設置

1、USR-S100-WA01接完線上電，電腦無線網卡搜索連接USR-S100-WA01的WiFi。

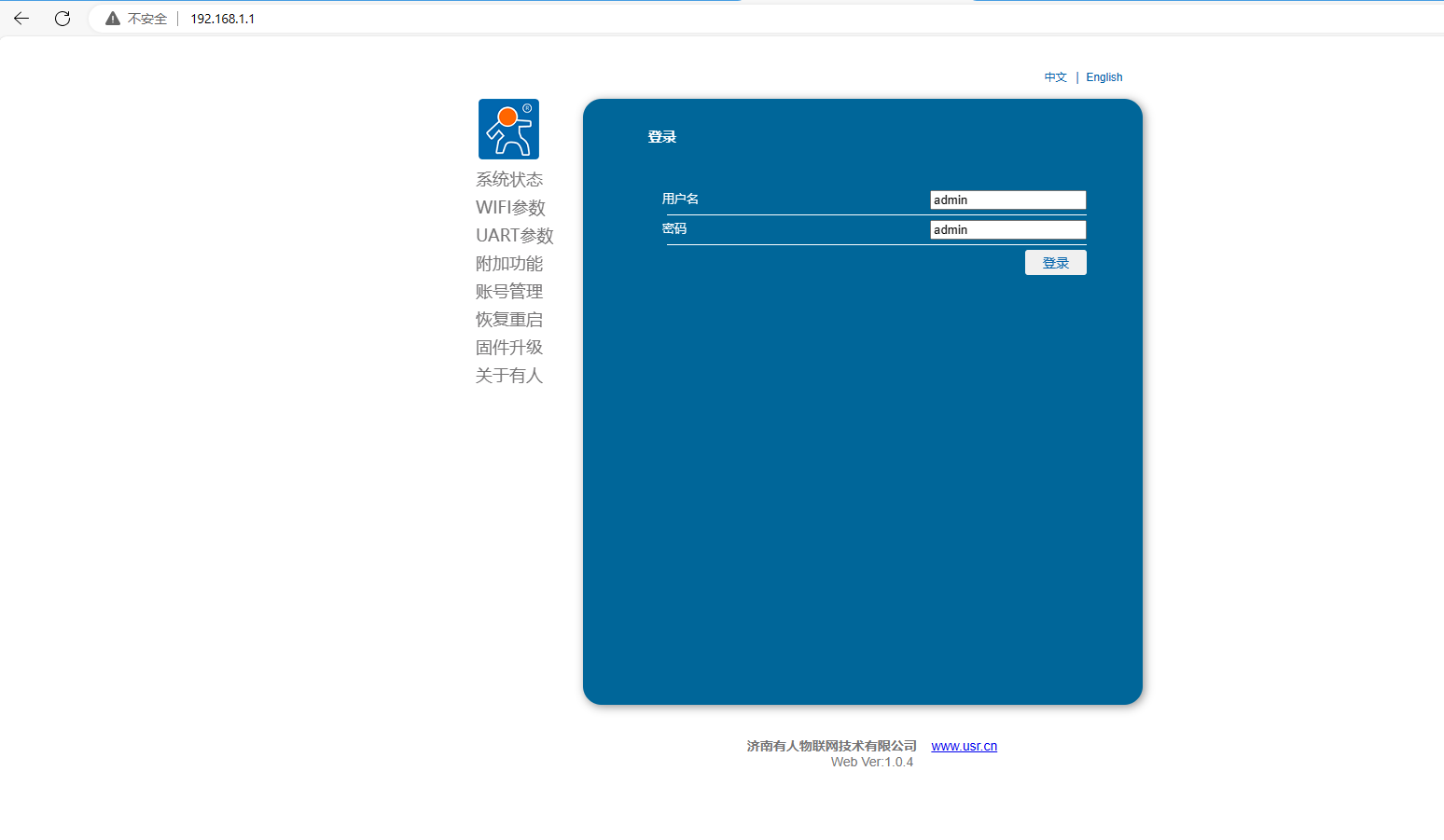

2、瀏覽器輸入U(xiǎn)SR-S100-WA01默認IP 192.168.1.1，登陸網頁，用戶名和密碼都是admin。

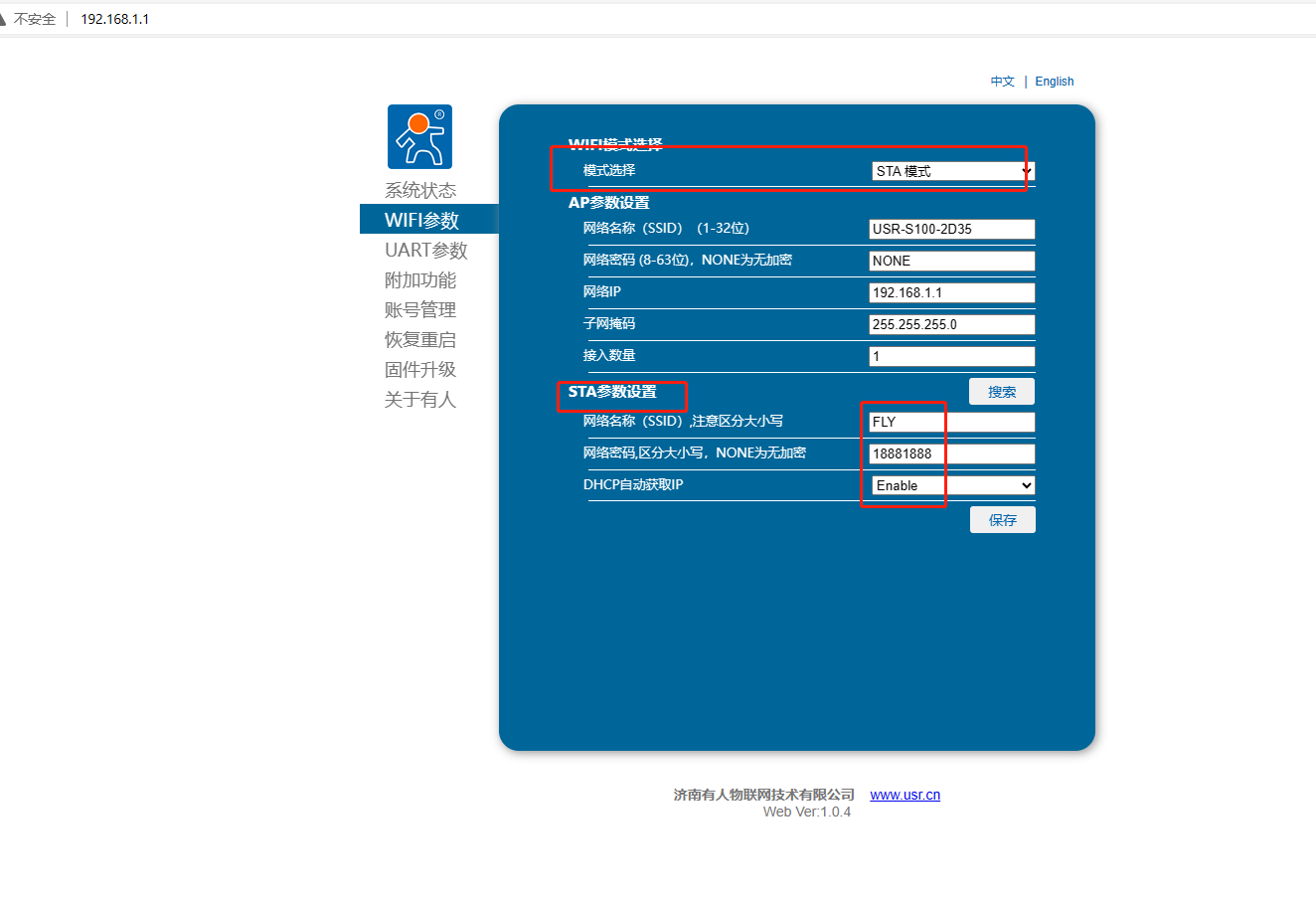

3、模式選擇STA模式。

STA參數設置：網絡名稱填路由器的WiFi名，網絡密碼填路由器的密碼，DHCP自動獲取IP。點擊保存。

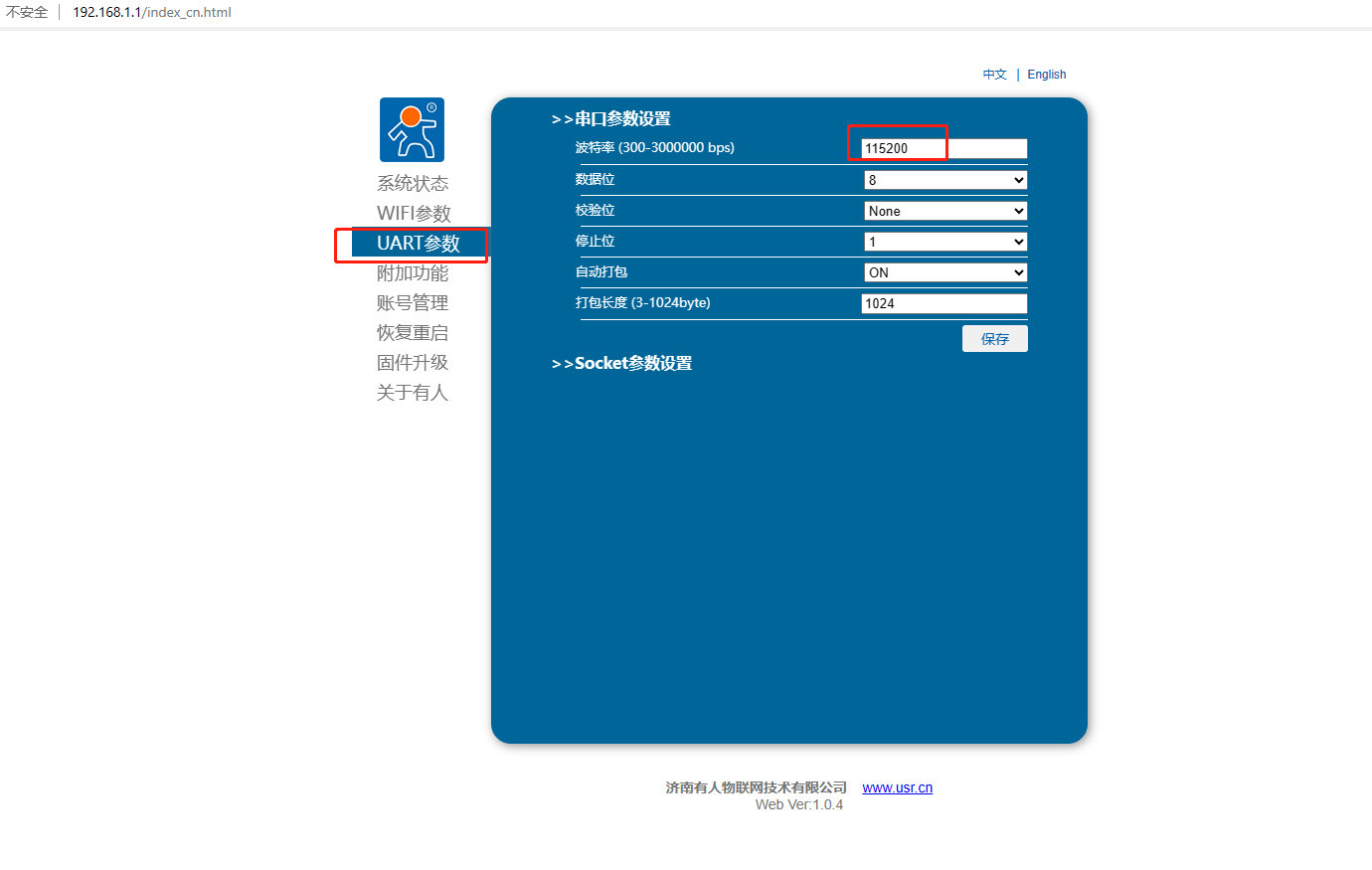

4、UART參數--串口參數設置：可以設置串口參數，波特率、數據位、停止位、校驗位。

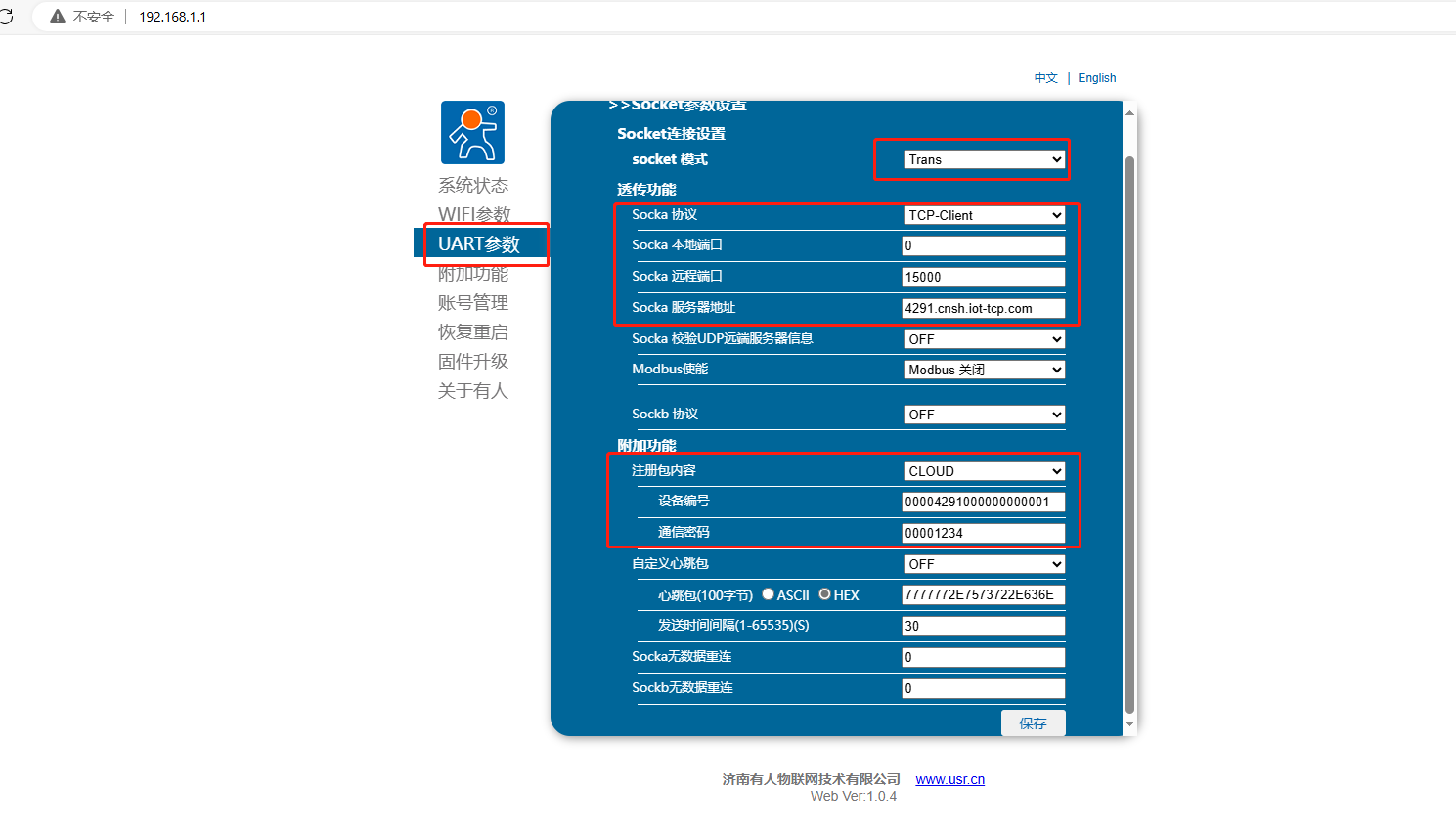

5、UART參數--Socket參數設置：

（1）socket模式用Trans,Socka協議用TCP-Client，Socka遠程端口用15000，Socka服務器地址填4291.cnsh.iot-tcp.com。

（2）附加功能，注冊包內容選擇CLOUD，設備編號填00004291000000000001，設備密碼填00001234。

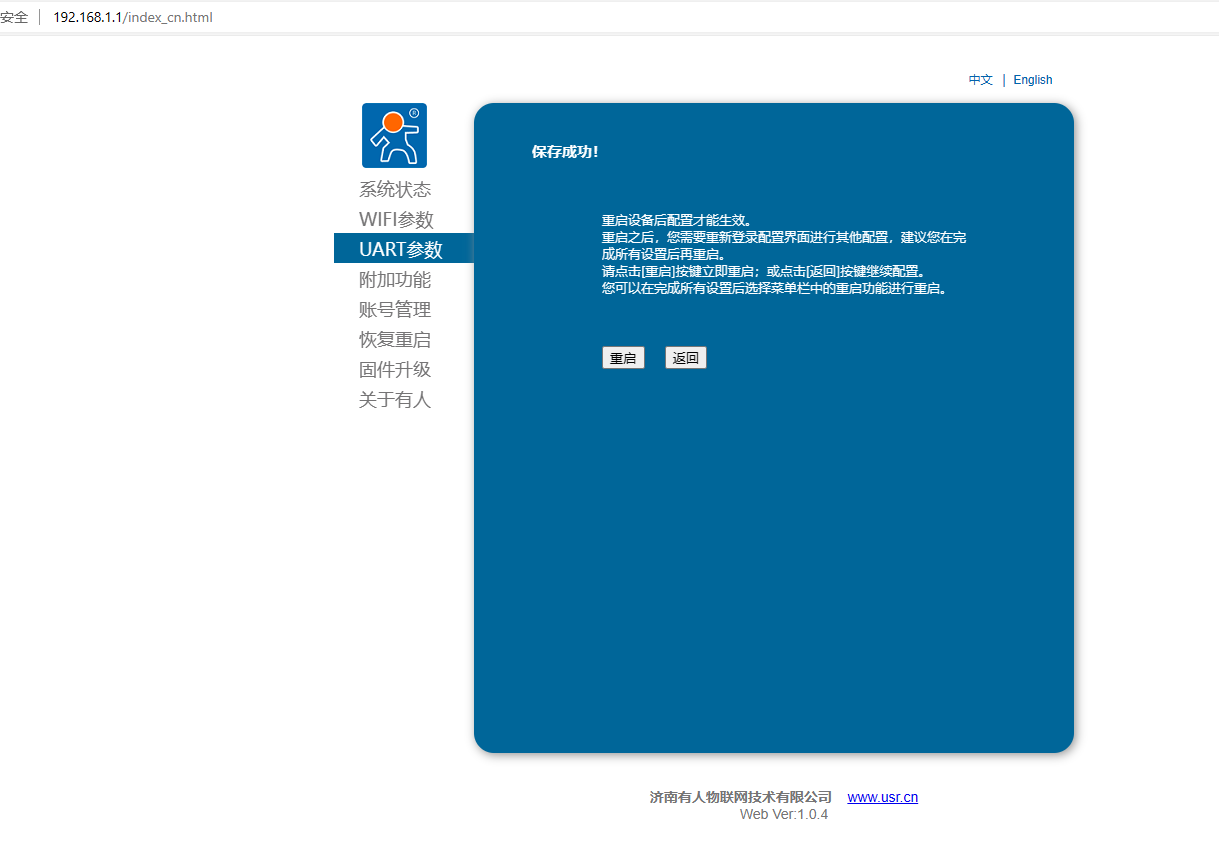

（3）點擊保存

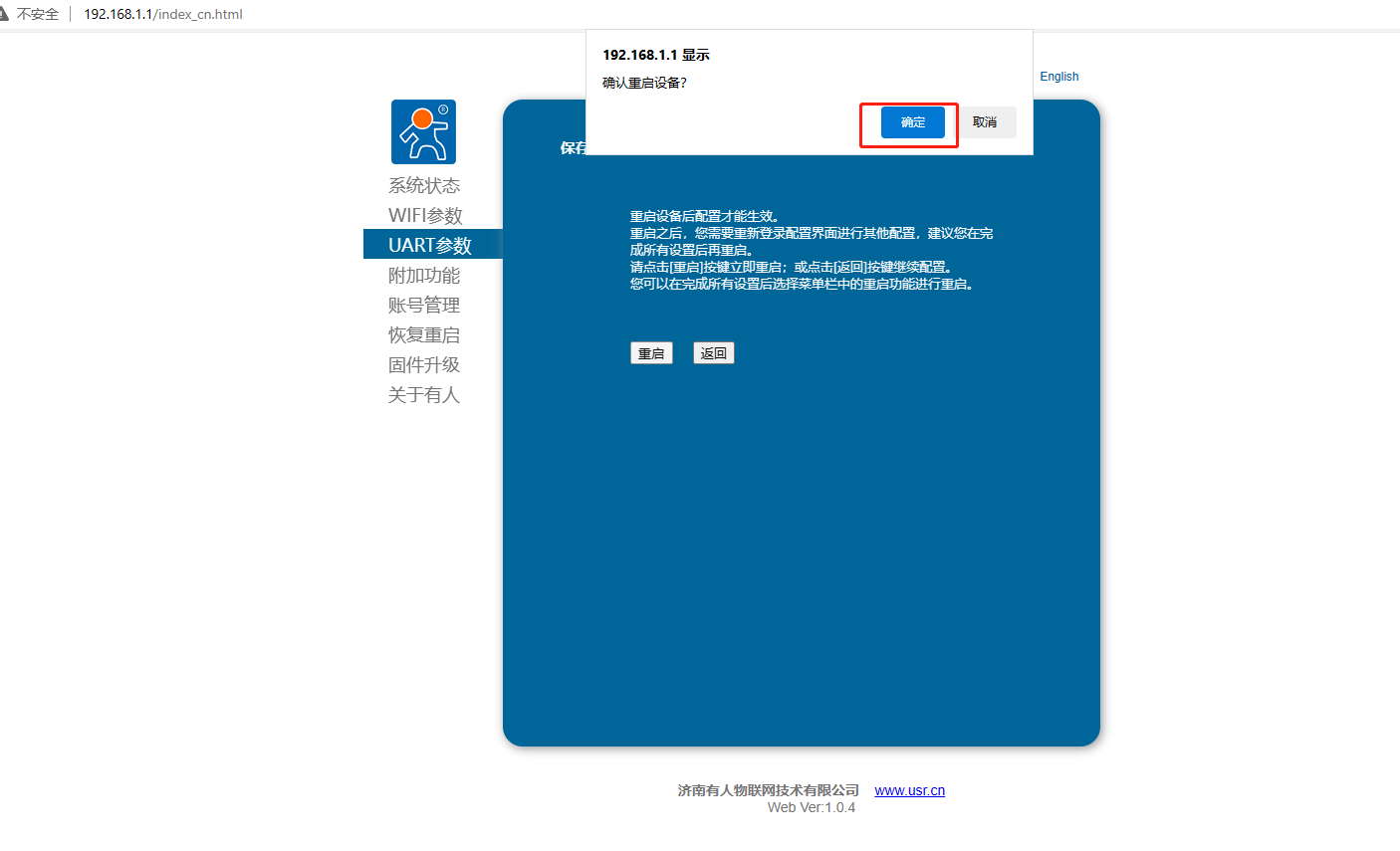

6、網頁重啟

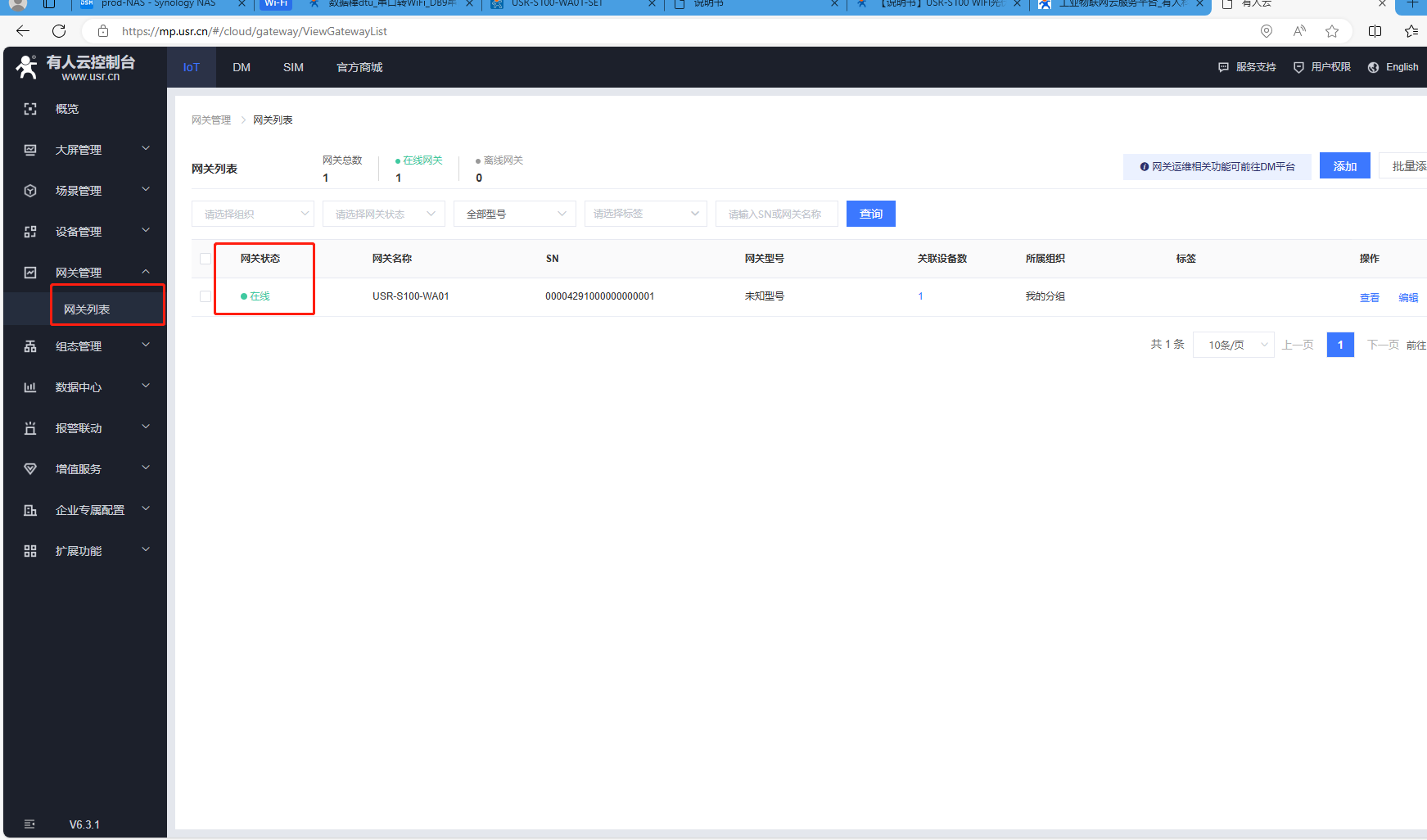

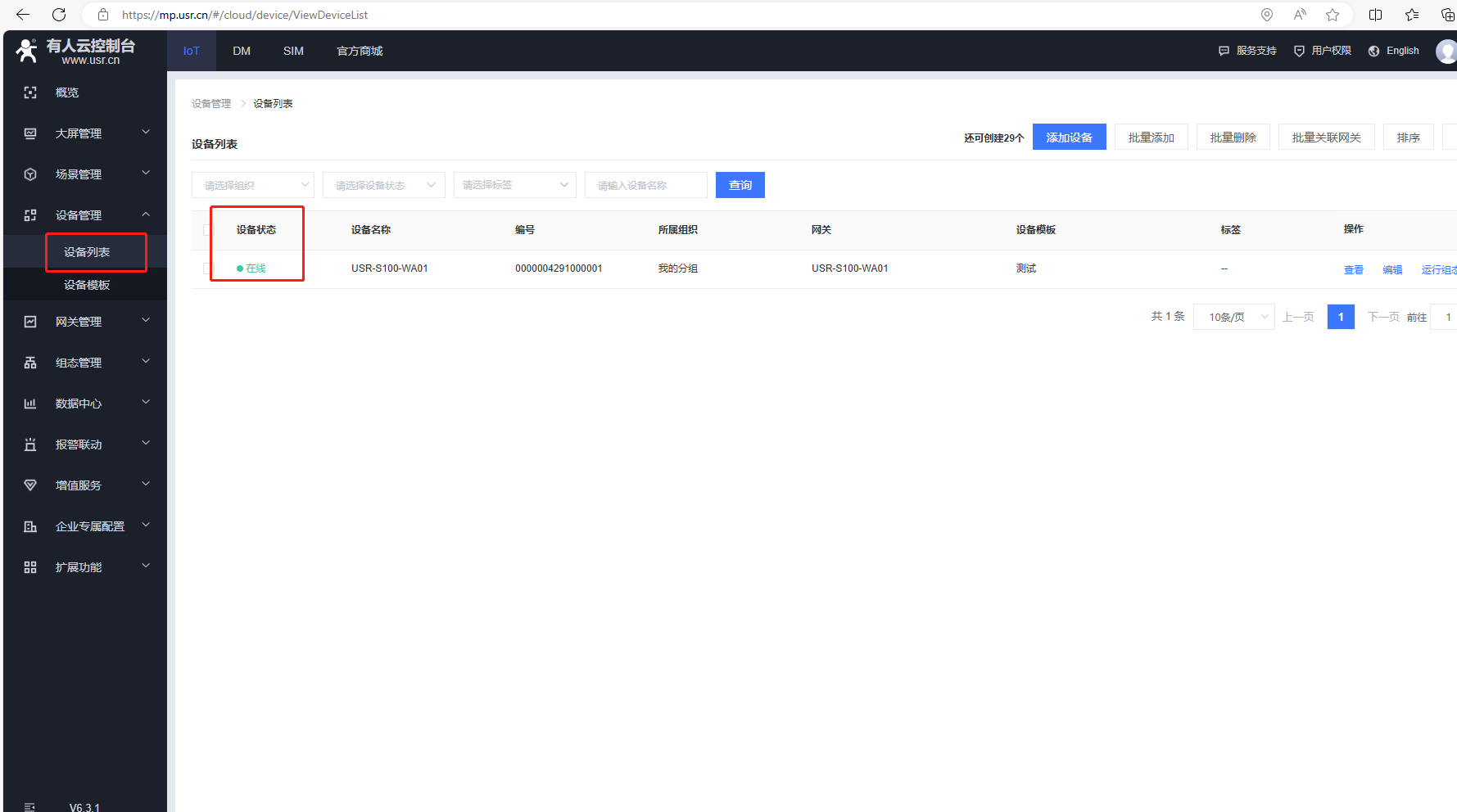

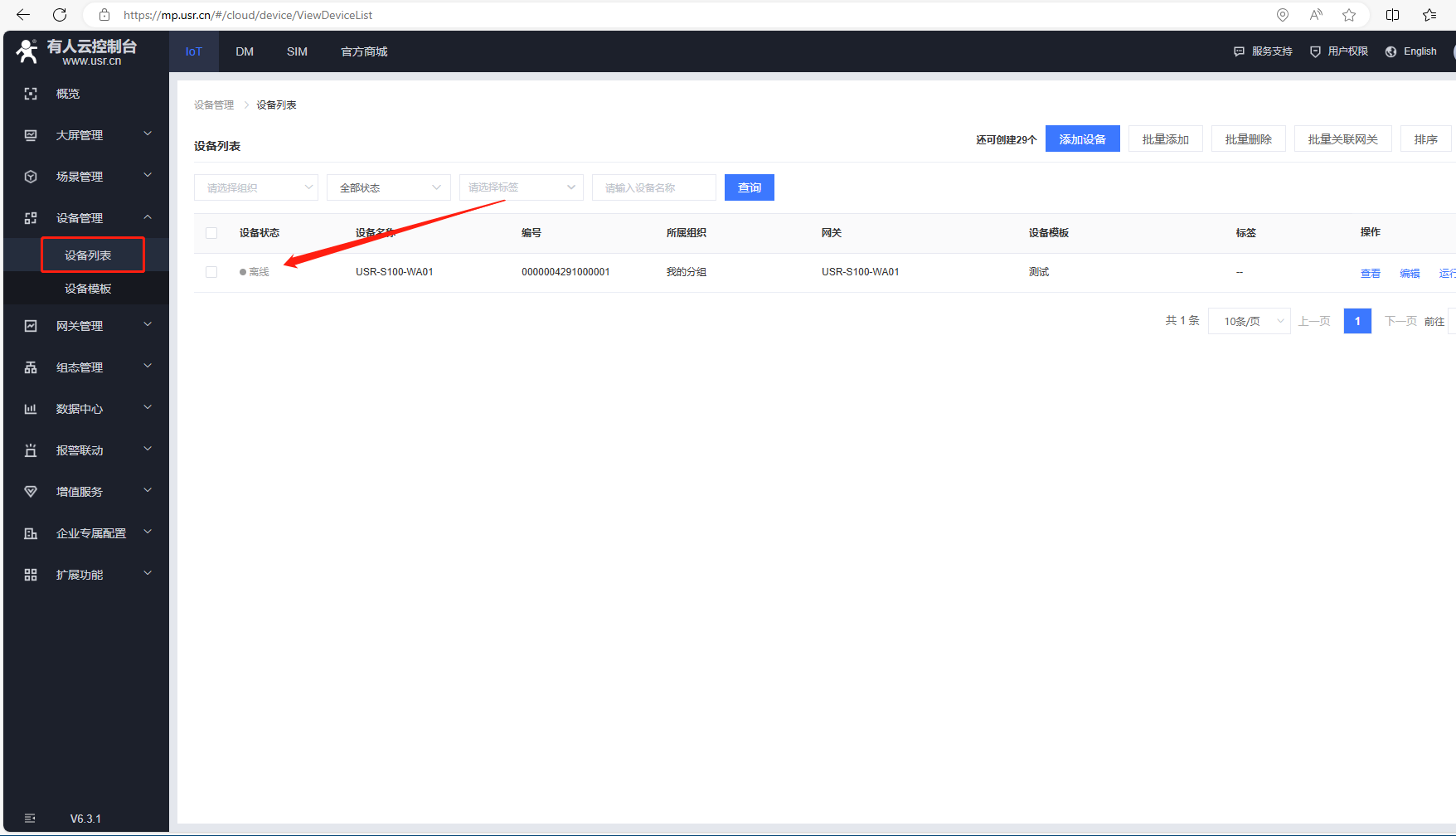

7、有人云設備在線

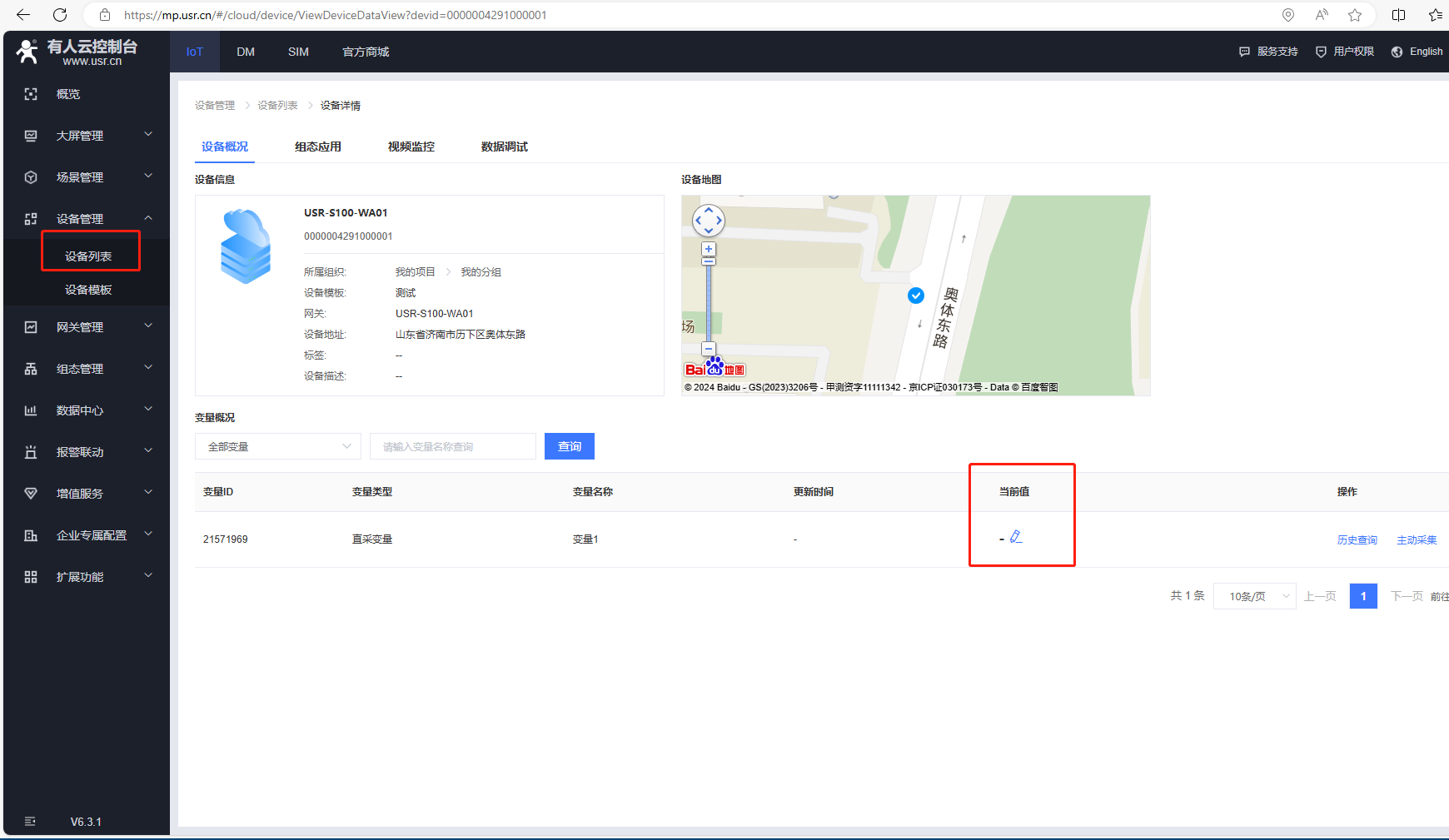

8、返回設備列表，點擊設備名稱，可以去查看變量當前值。

五、數據調試

1、打開串口軟件MODBUS slave軟件，配置參數

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

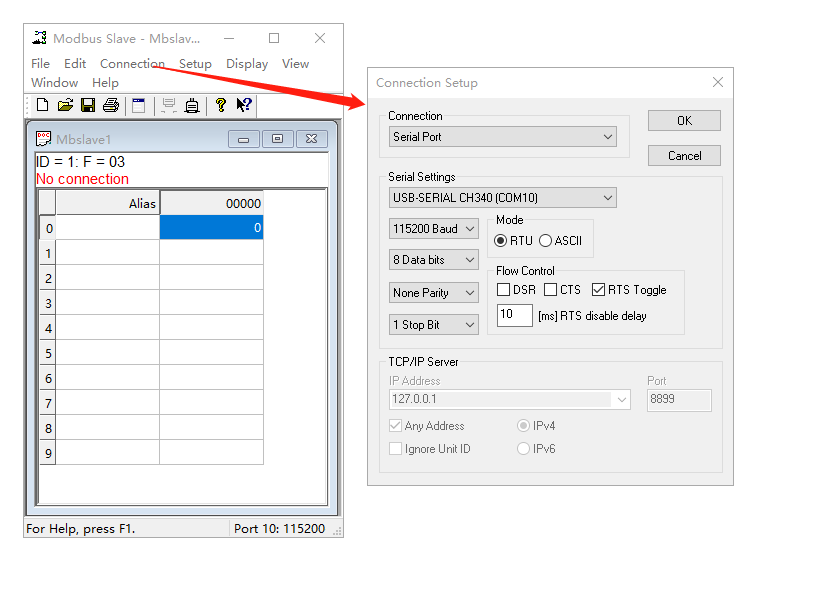

（2）點擊Connection,選擇串口，對應USR-S100-WA01所接USB-RS485串口線的COM口號，串口參數和USR-S100-WA01串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

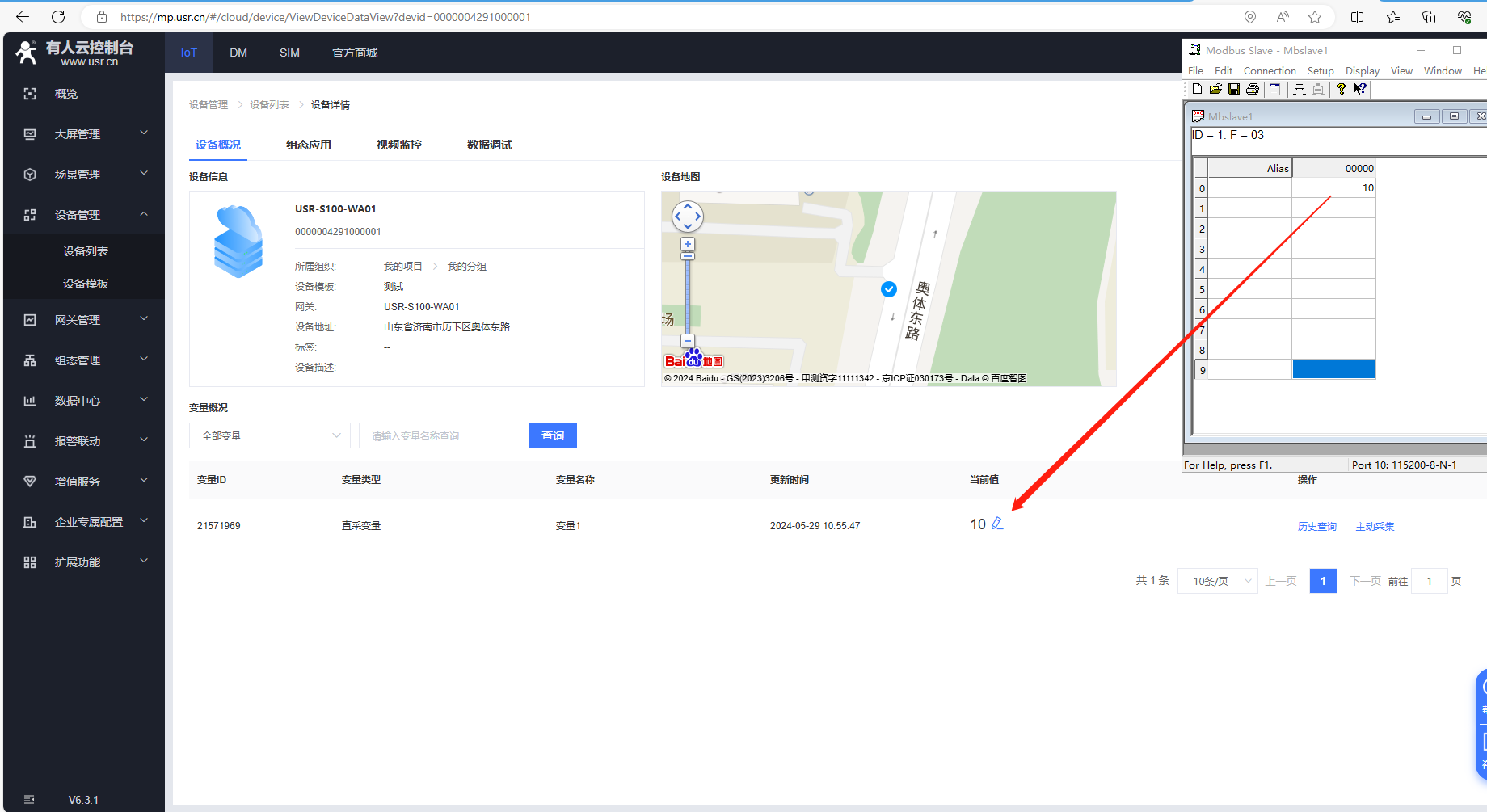

2、MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

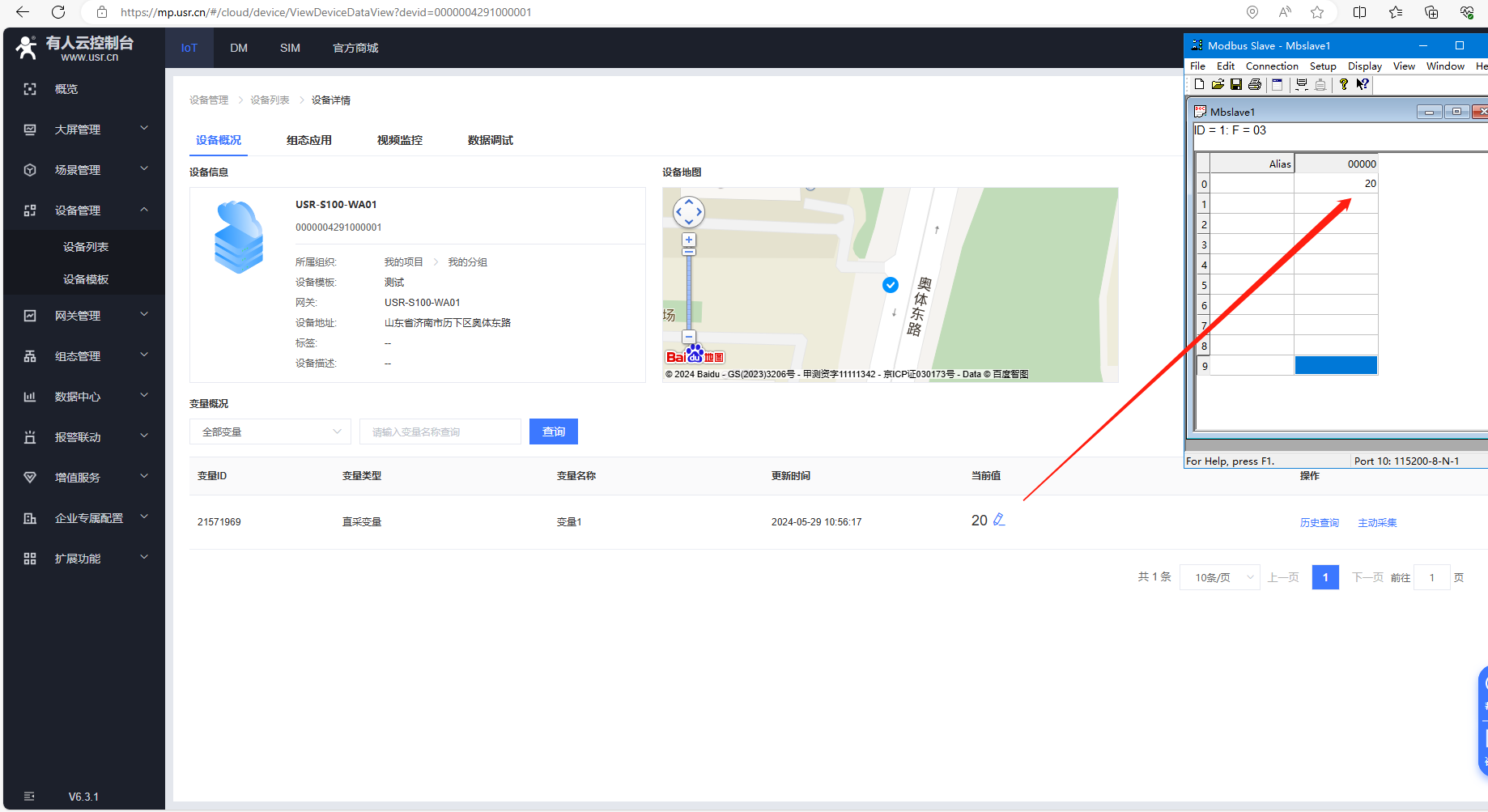

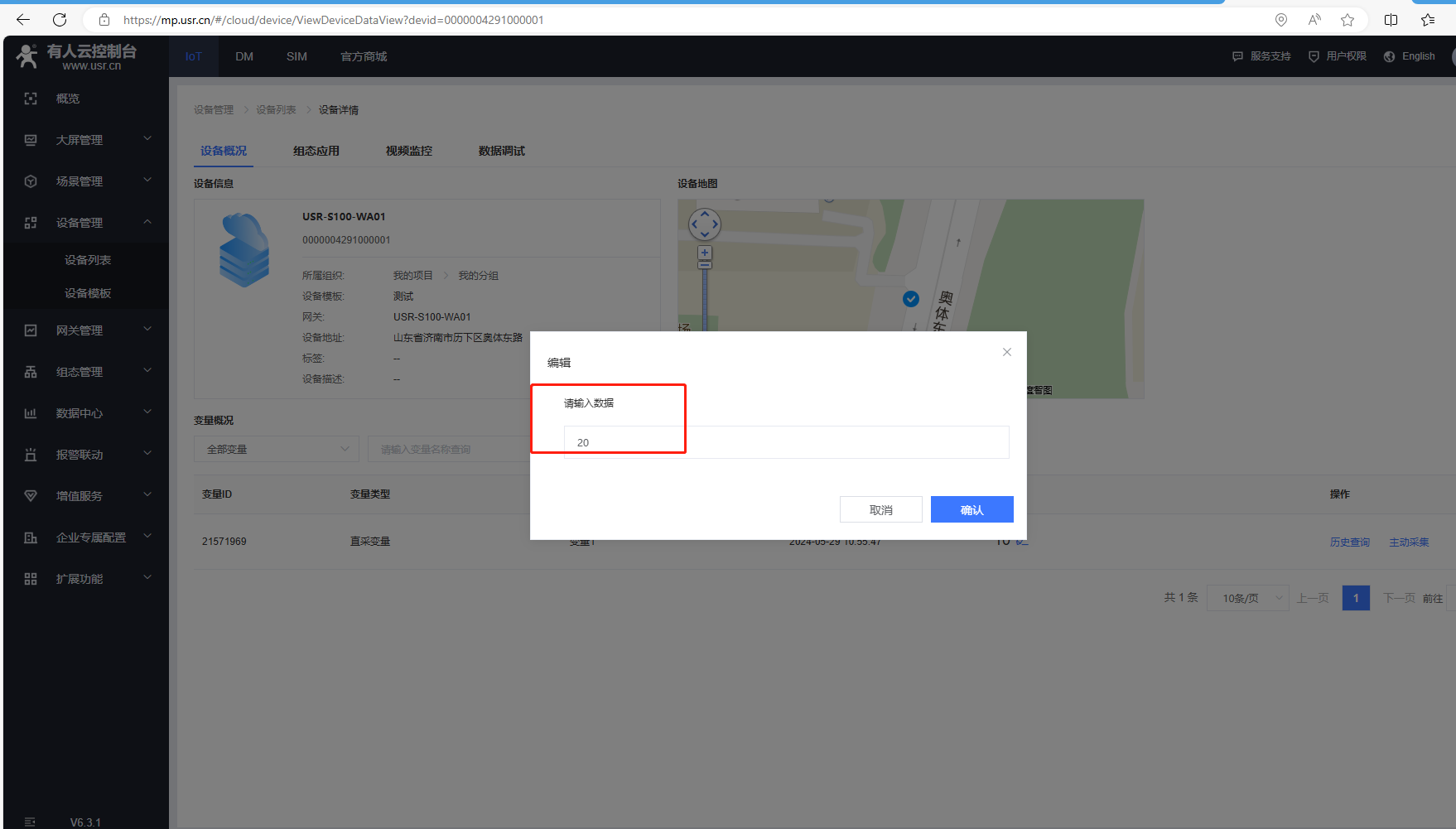

3、有人云寫數據20，MODBUS slave數據變?yōu)?0。

4、有人云數據調試功能

還可以利用有人云的數據調試功能，查看有人云的數據收發是否正常。

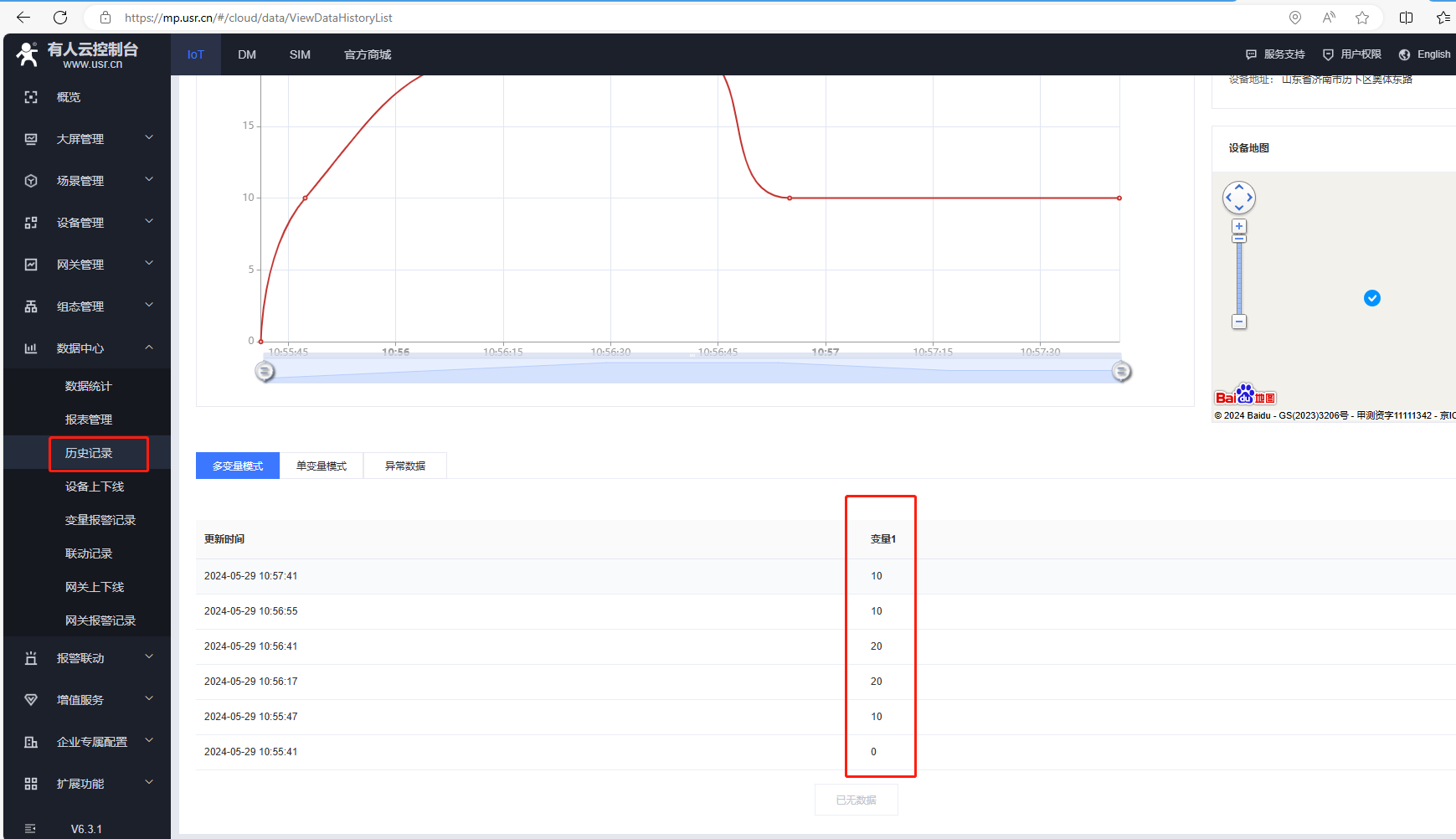

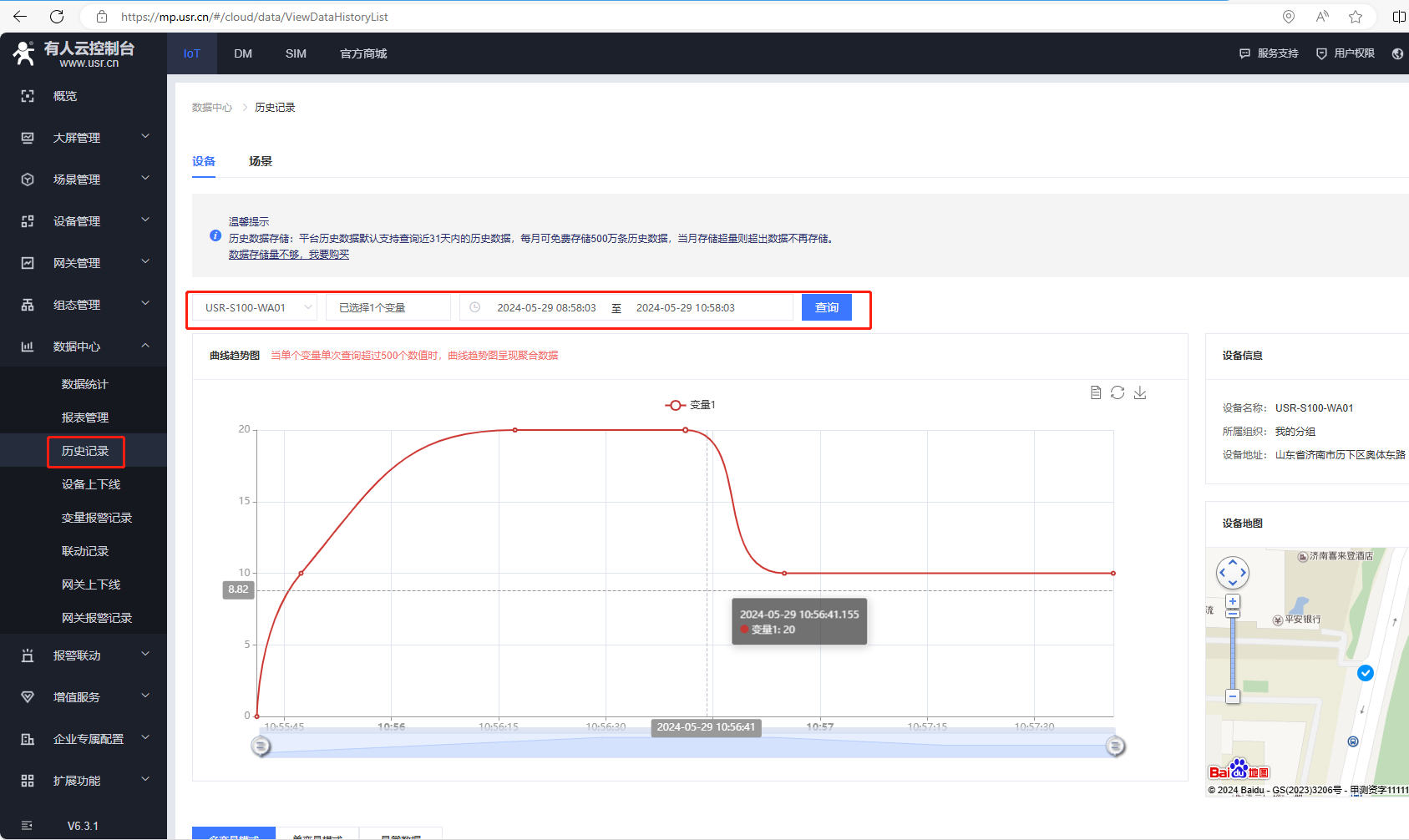

5、數據中心，歷史記錄查看歷史曲線和歷史數據

編寫人：金志方 編寫日期：2024-06-05

審核人：金志方 審核日期：2024-06-05

訂正版本：V1.0 訂正內容：初稿
