一、資料下載

USR-DR404 說明書官網下載鏈接：http://imbacareer.com.cn/Download/895.html

USR-DR404 規格書官網下載鏈接：http://imbacareer.com.cn/Download/829.html

USR-DR404 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1056.html

虛擬串口調試助手軟件V3官網下載鏈接：http://imbacareer.com.cn/Download/31.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR404 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-DR404的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦打開設置軟件。

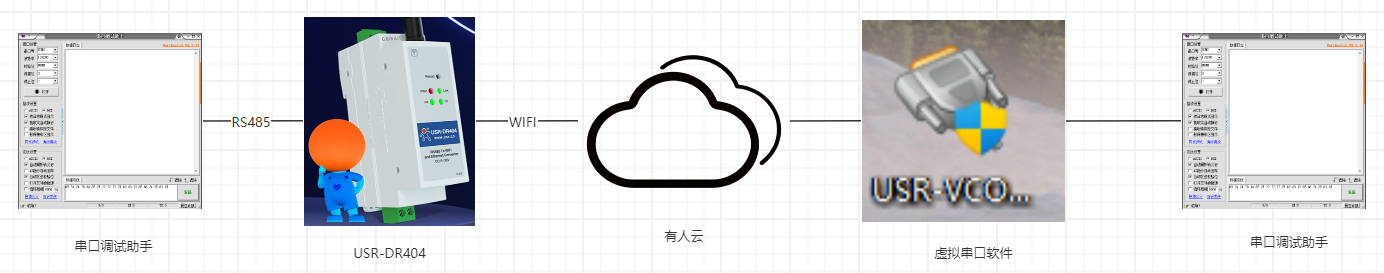

附圖：

三、產品參數設置

1、USR-DR404對接有人云參數設置

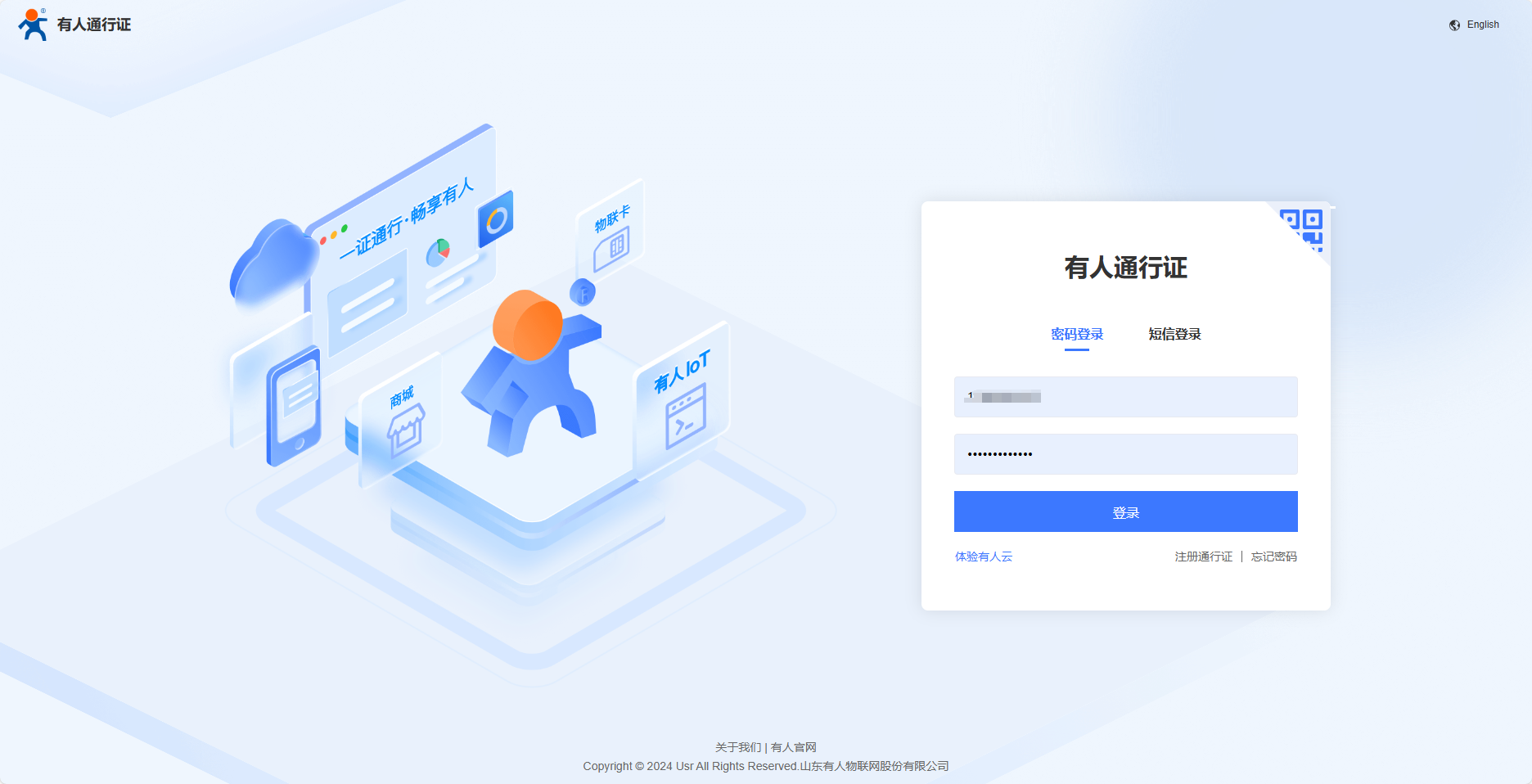

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

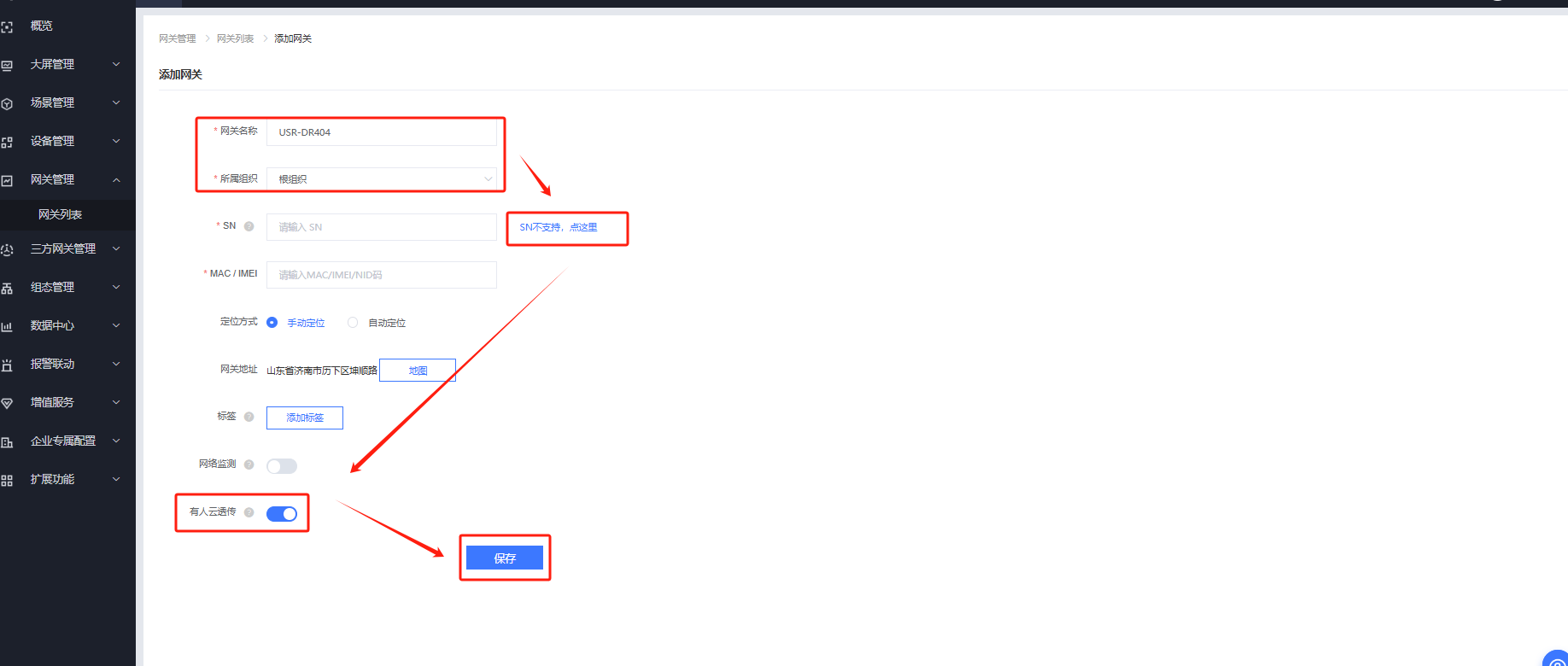

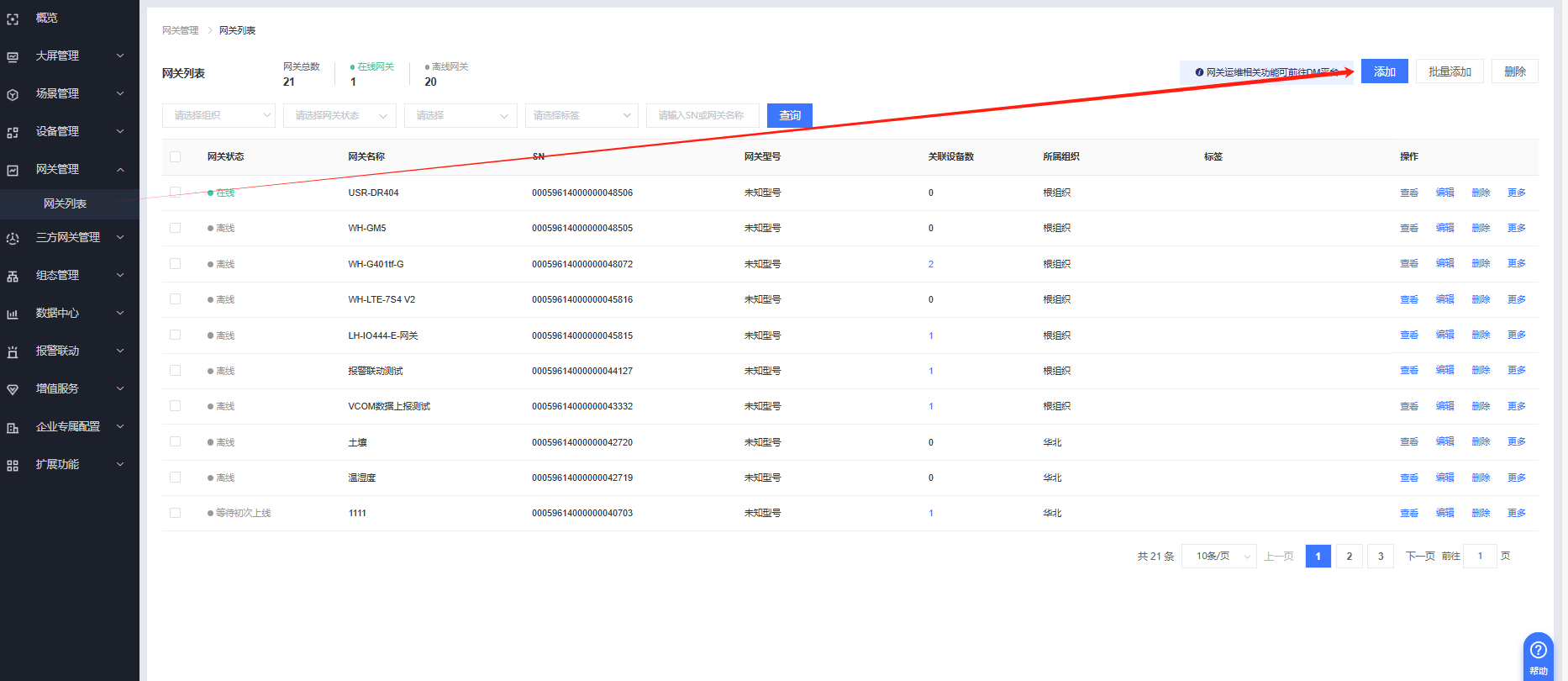

有人云IOT平臺---網關管理---網關列表---添加

網關名稱：USR-DR404

所屬組織：根組織
選擇“SN不支持，點這里”添加設備。

開啟有人云透傳功能，點擊保存。

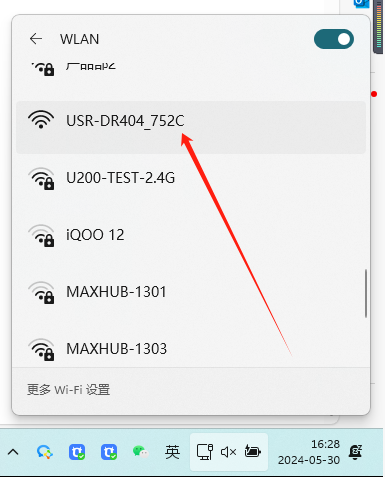

USR-DR404插上WIFI天線，接上12V電源，電腦右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，點擊鏈接WIFI。

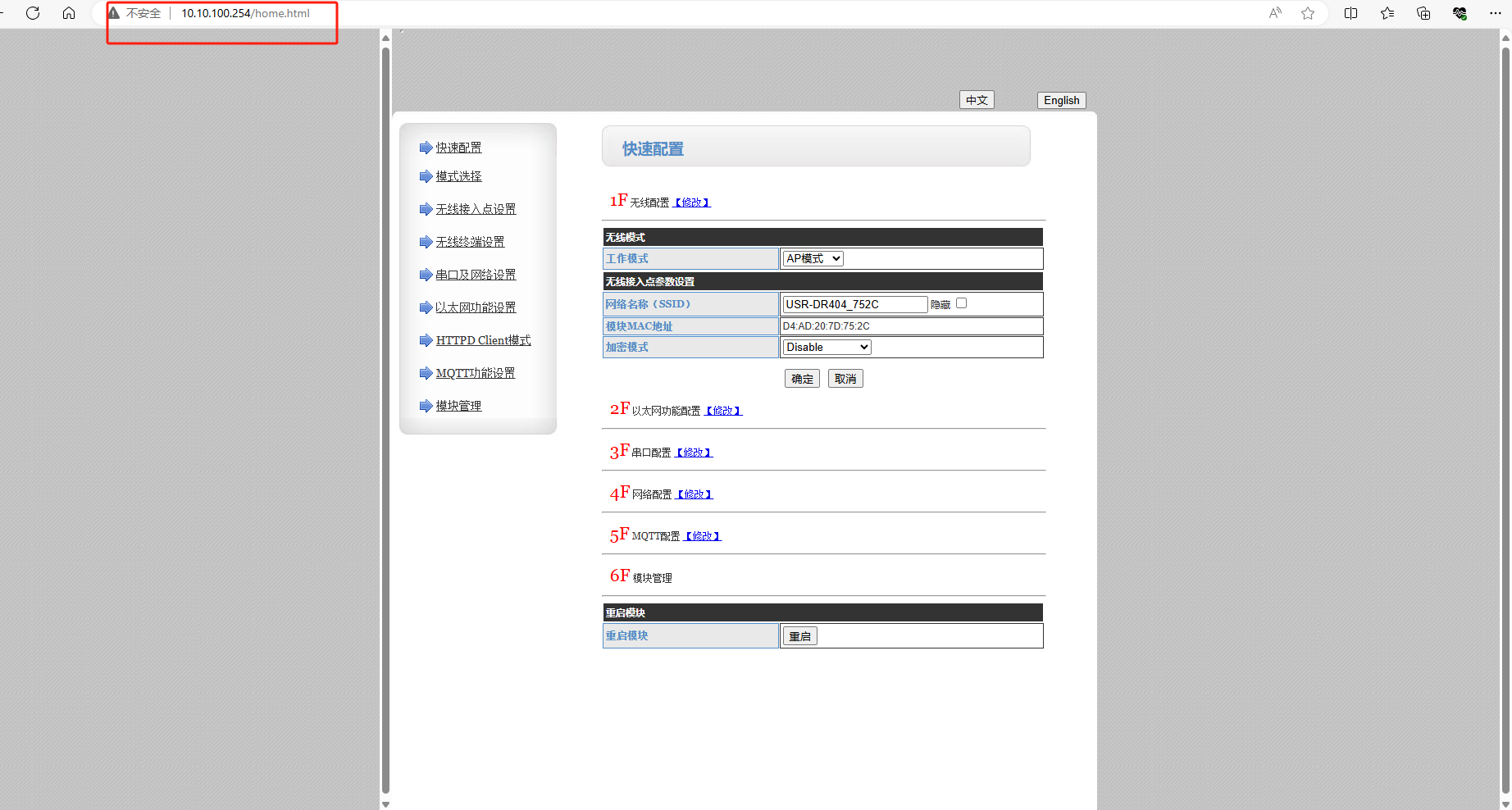

瀏覽器輸入10.10.100.254進入設備的內置網頁，賬號密碼都是admin

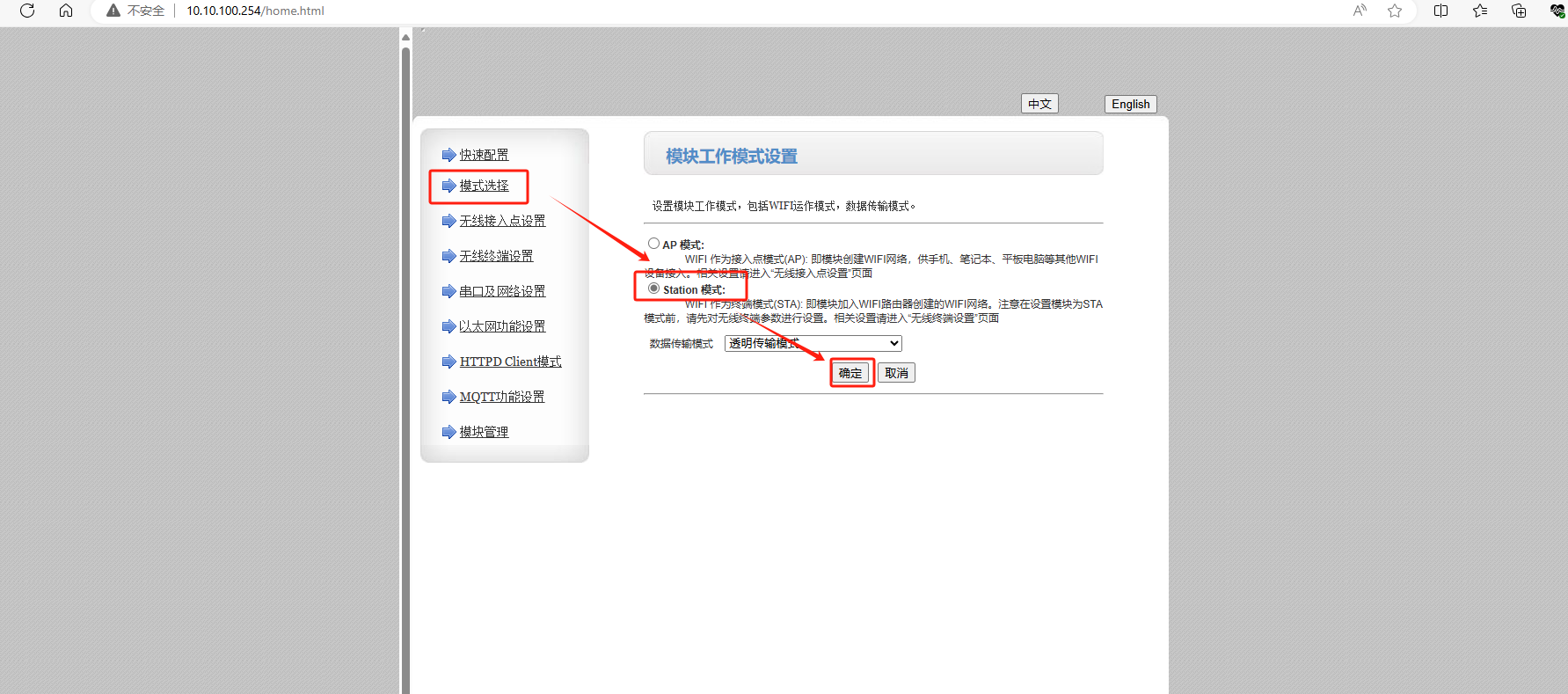

模式選擇---Station模式---確定

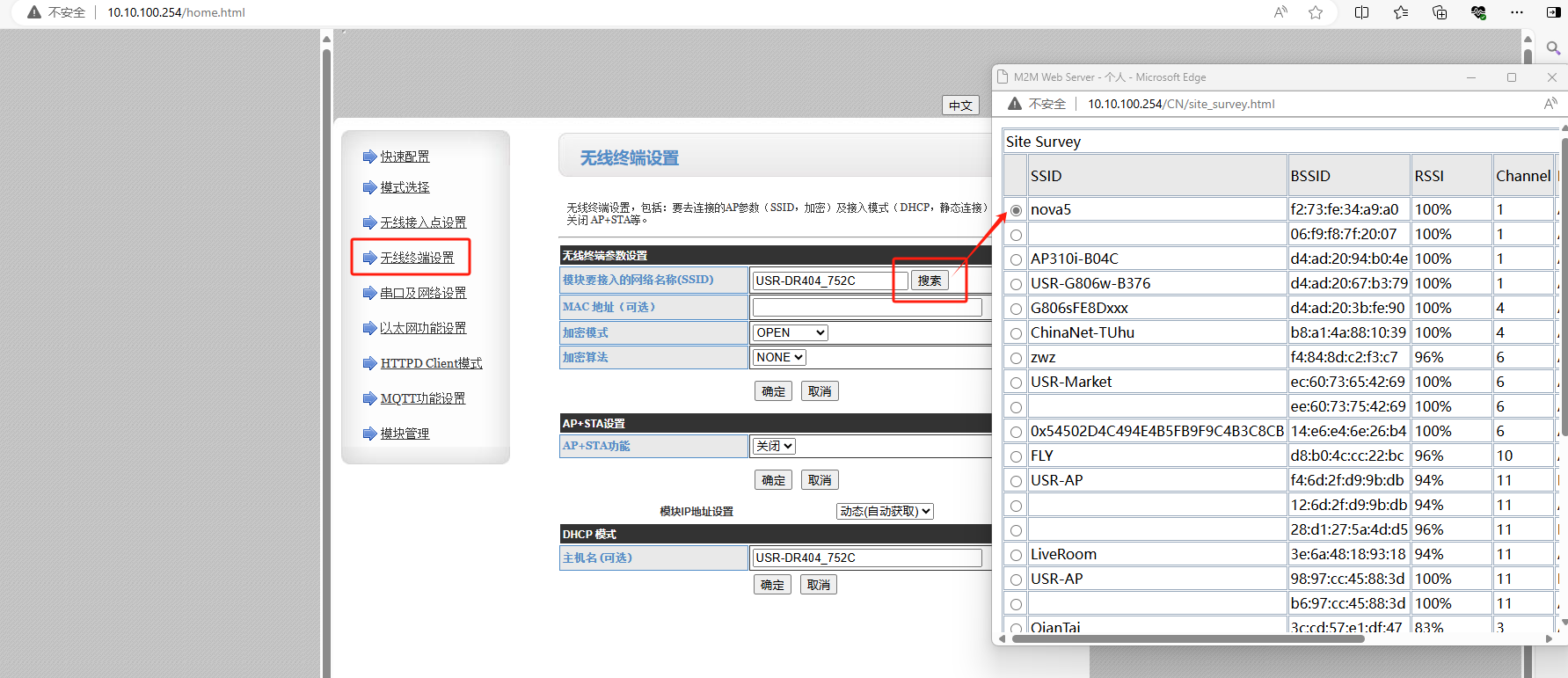

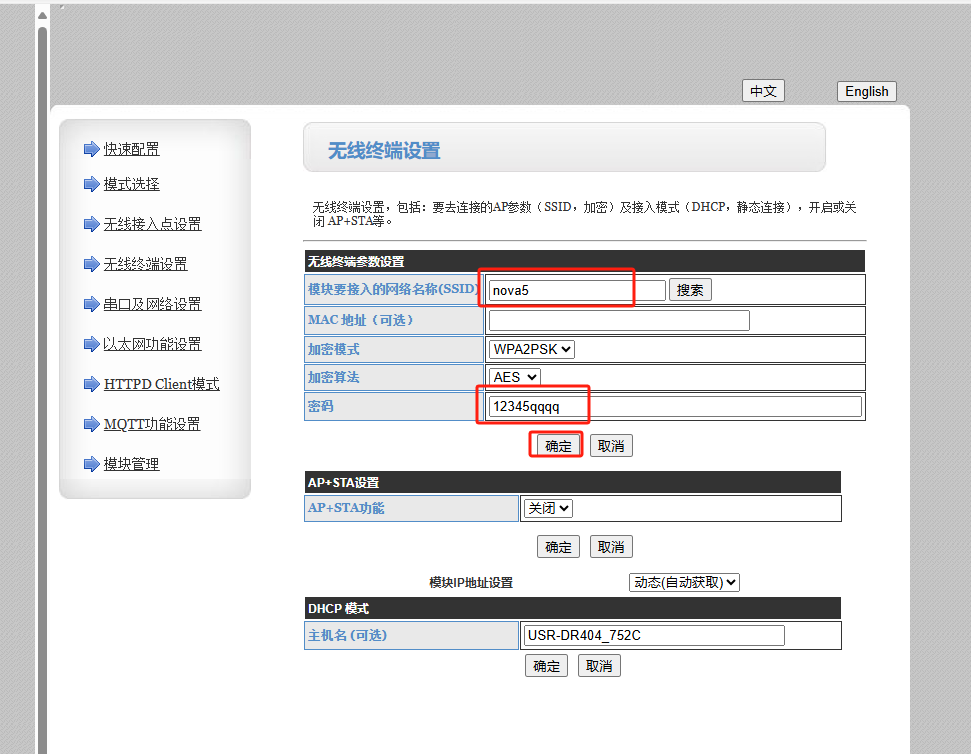

無線終端設置---搜索WIFI，搜到要連接的WIFI后，點擊確定，要連接的WIFI的密碼，點擊確定

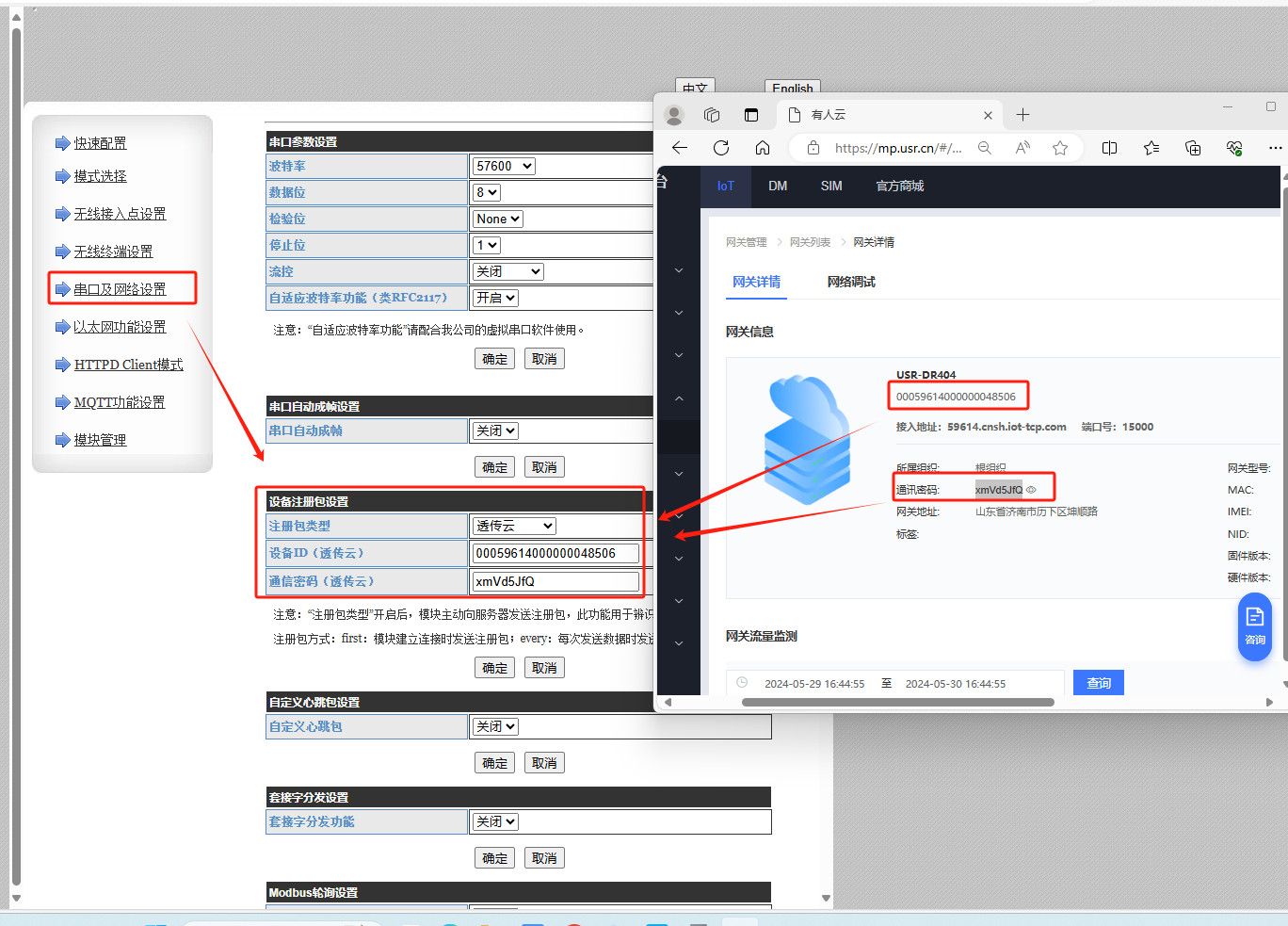

串口及網絡設置---開啟注冊包---注冊包選擇透傳云，將有人云分配的接入ID和密碼，點擊確定

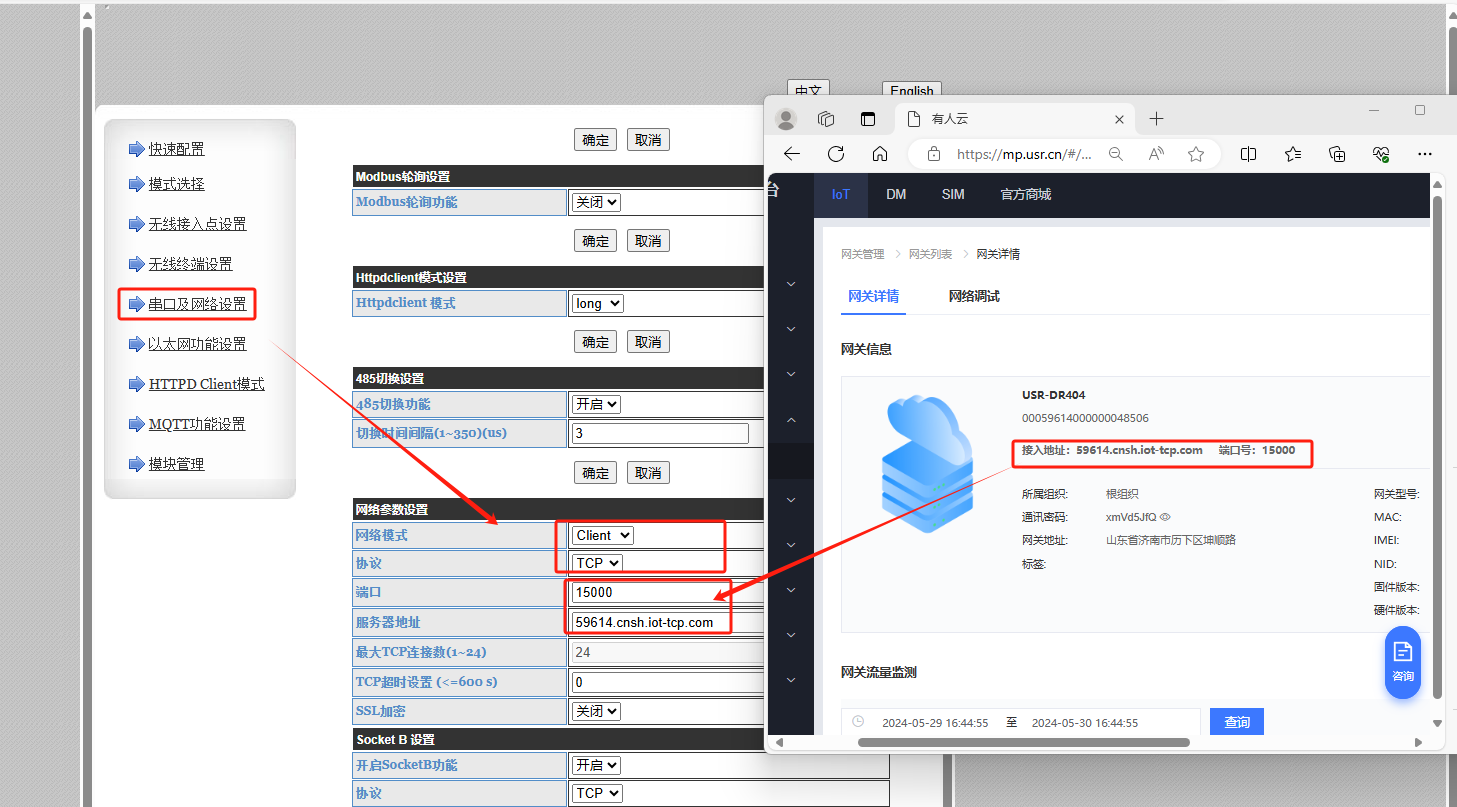

串口及網絡設置---網絡參數設置，網絡模式選擇client,協議類型選擇TCP，填入有人云分配的接入地址和端口號，點擊確定

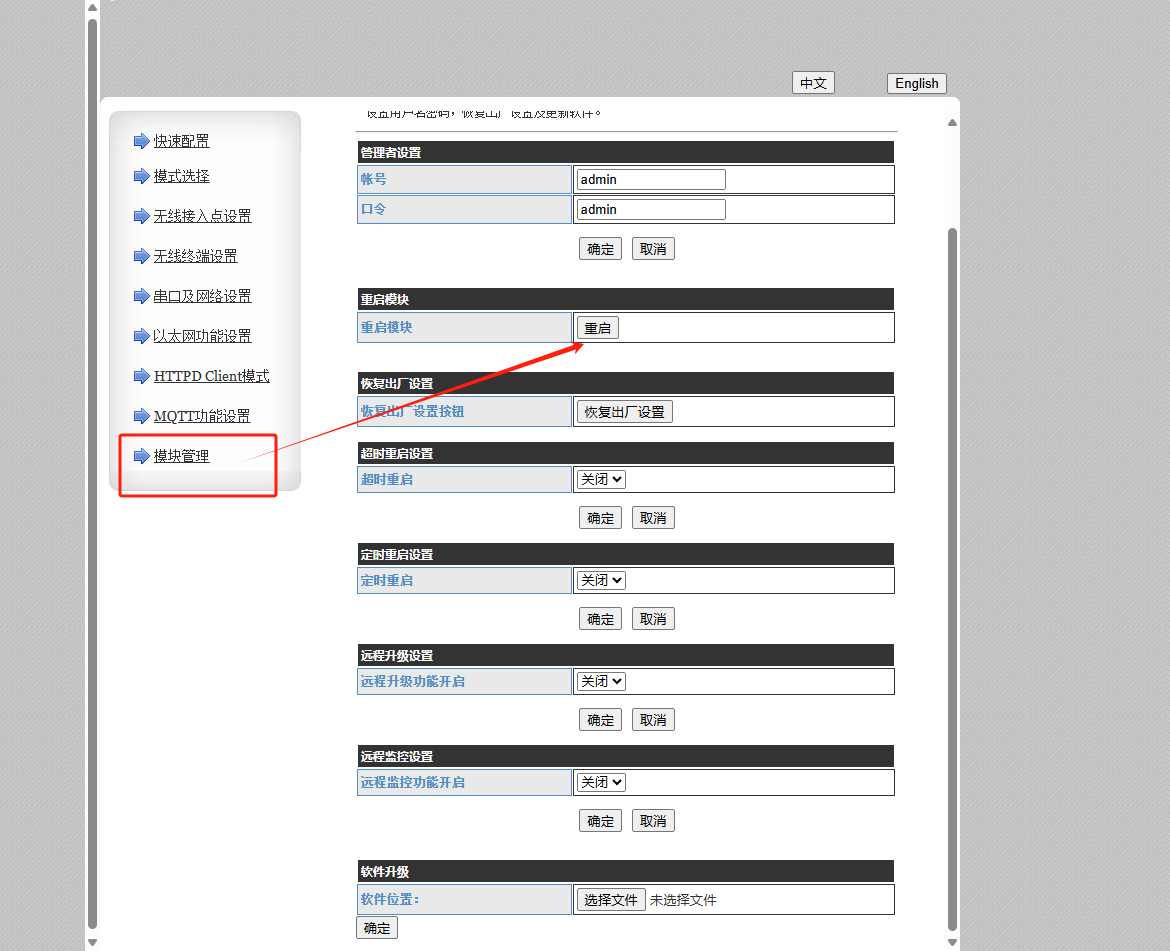

模塊管理---重啟設備。

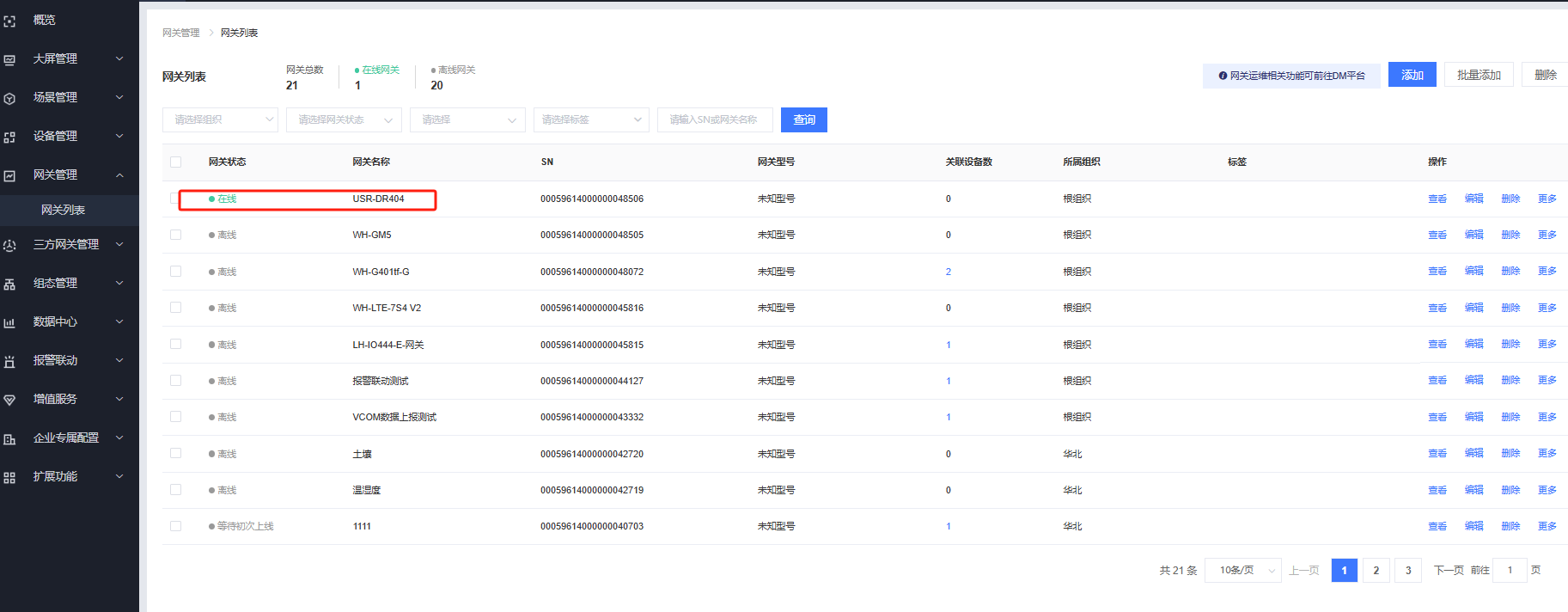

等待一會即可在有人云上看到設備在線。

2、虛擬串口軟件V3對接有人云參數設置

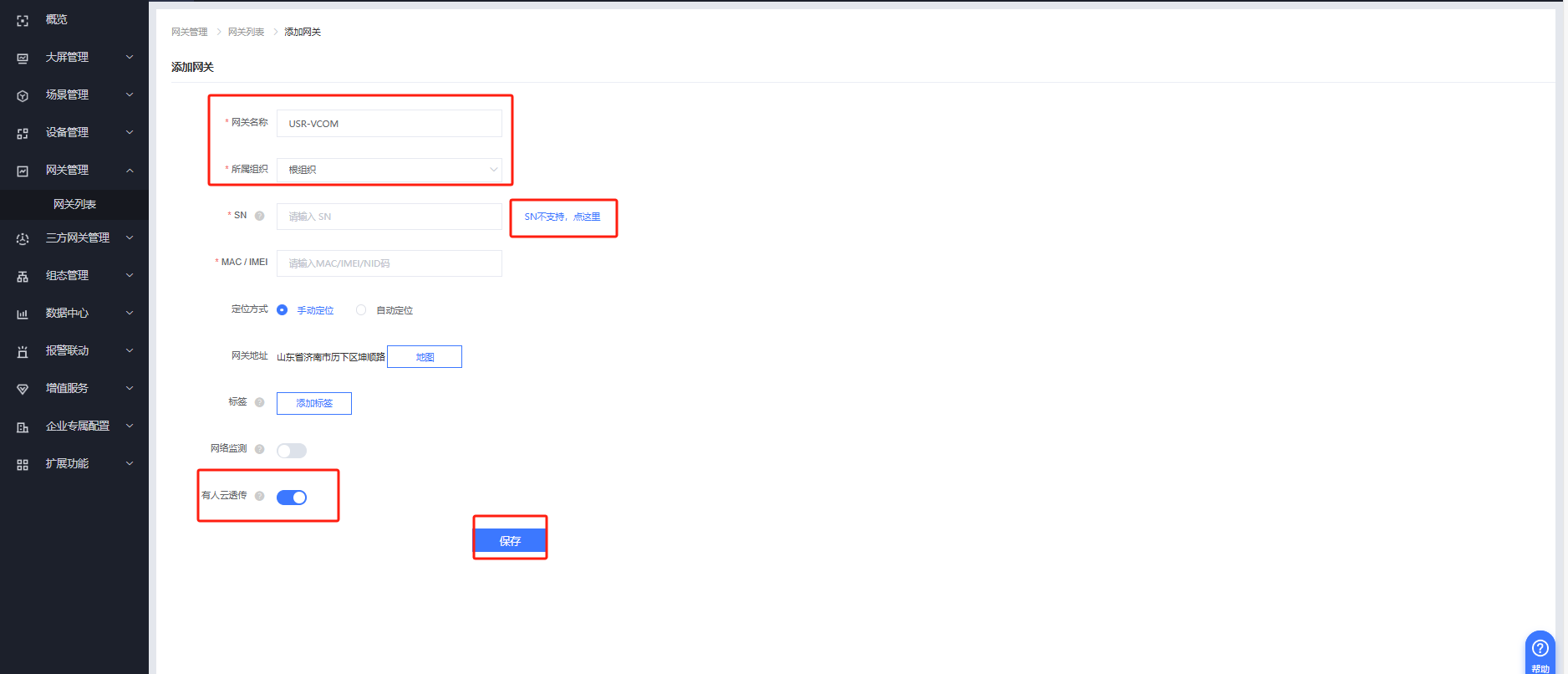

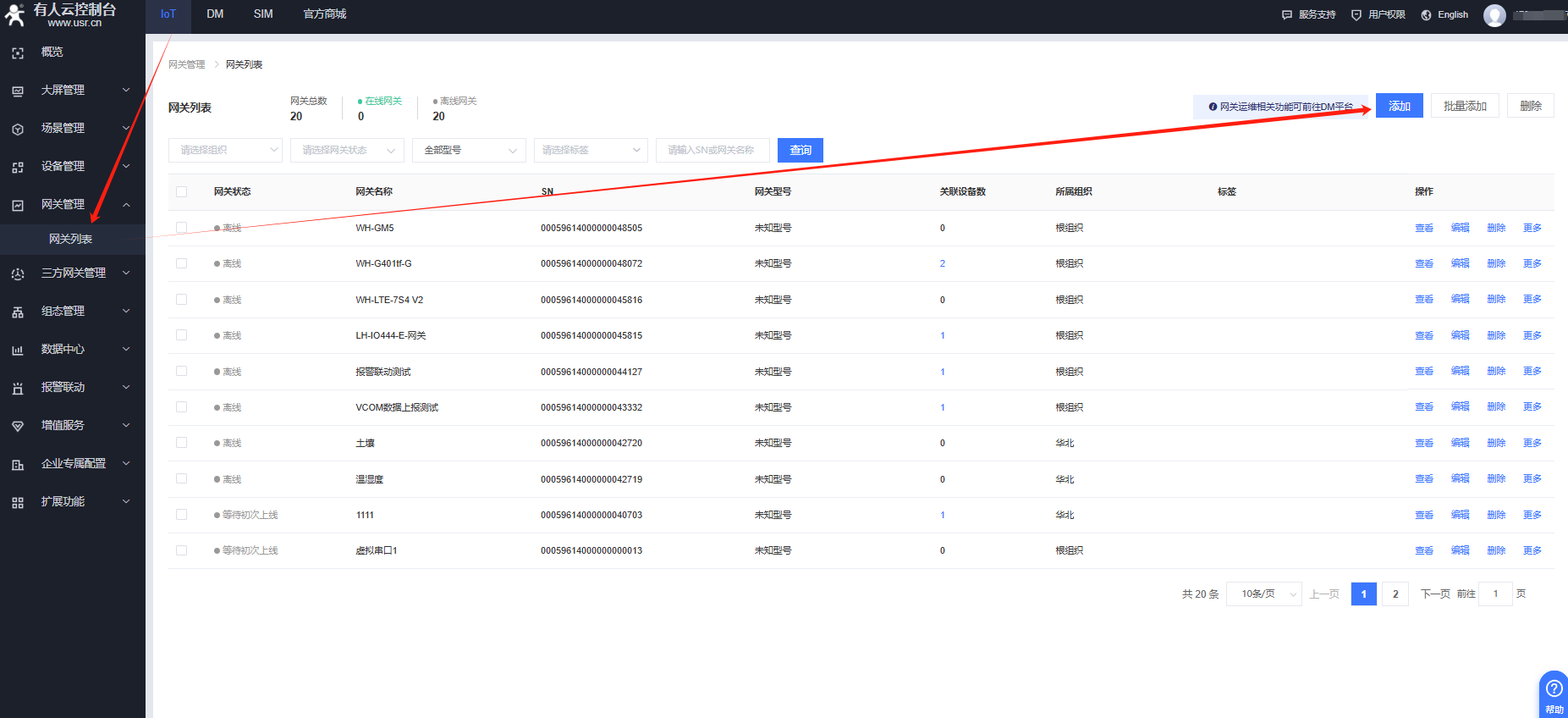

有人云IOT平臺---網關管理---網關列表---添加

網關名稱：USR-VCOM

所屬組織：根組織

選擇“SN不支持，點這里”方式添加

開啟有人云透傳，點擊保存。

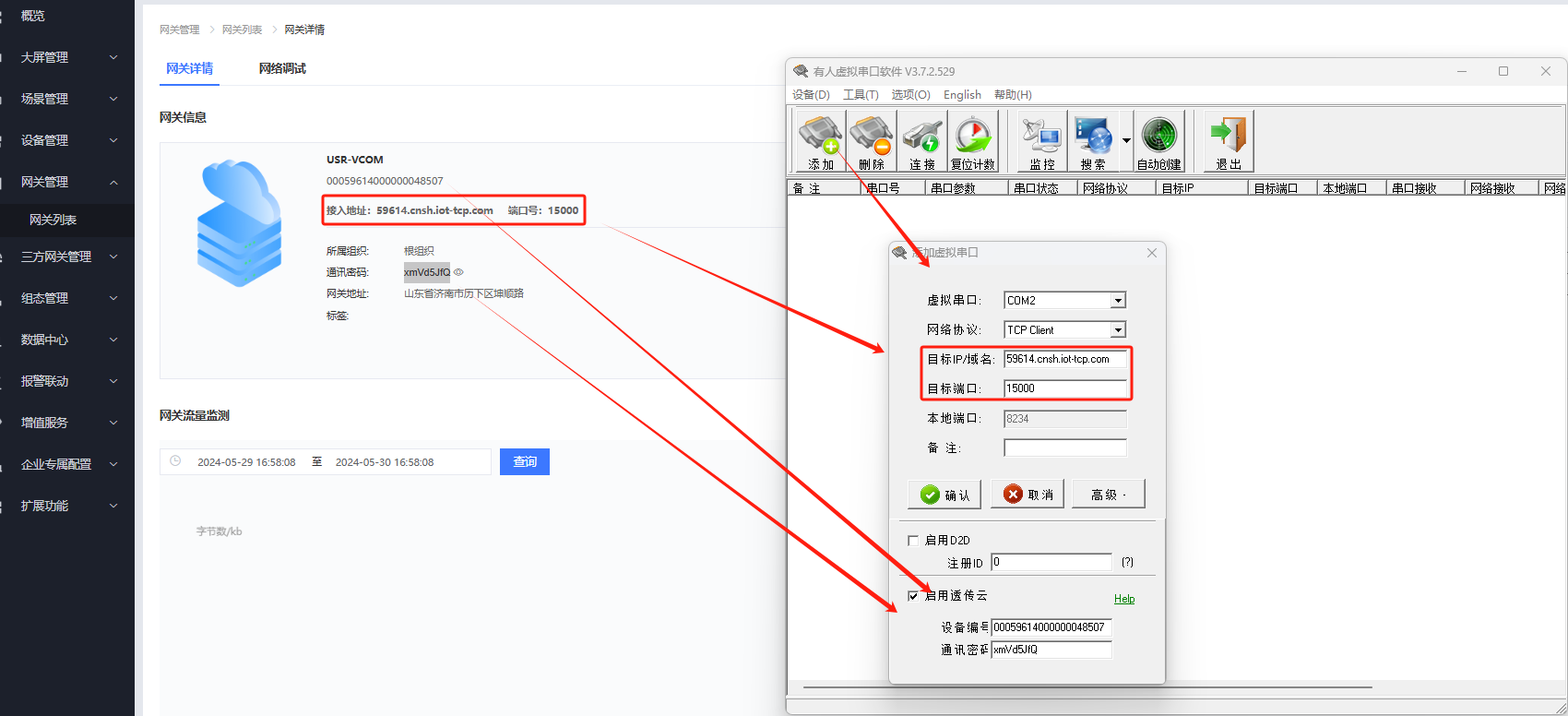

打開虛擬串口V3軟件，添加虛擬串口，虛擬串口COM口號任意選擇，網絡協議選擇TCP CLIENT，填入有人云分配的接入地址和端口號，高級功能啟用透傳云，填入有人云分配的接入ID和密碼，點擊確認。

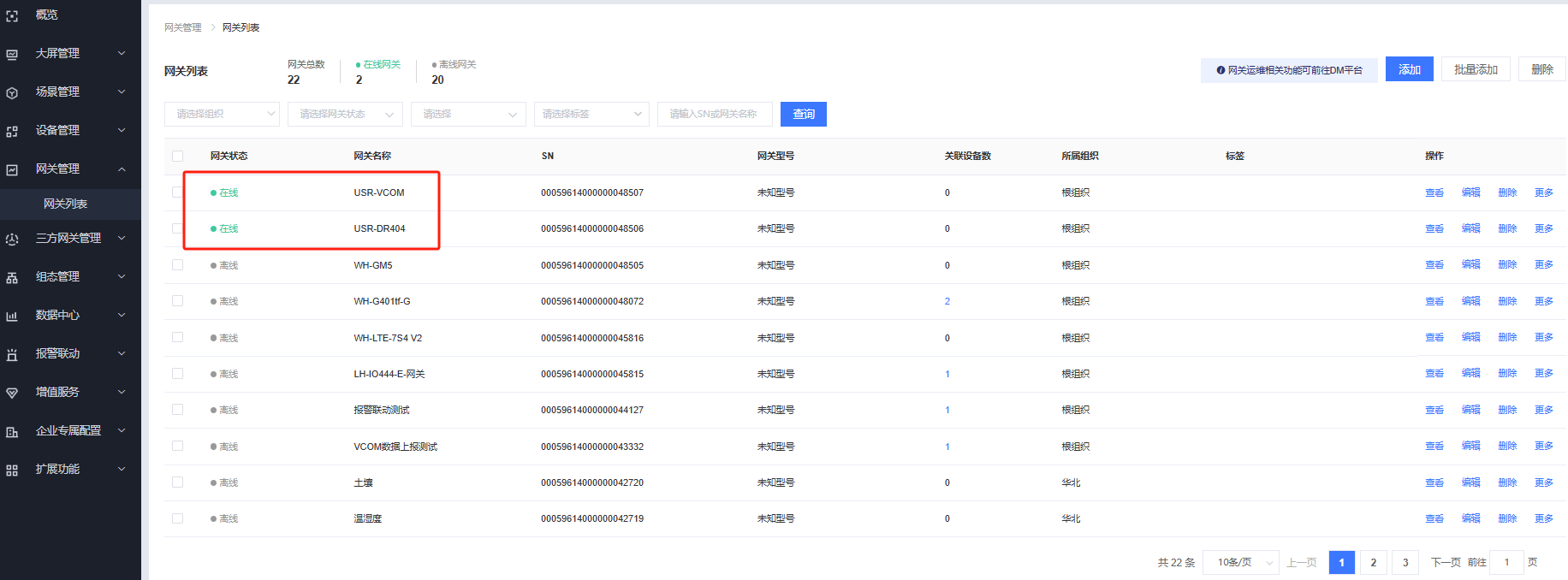

等待一會即可看到虛擬串口在有人云上線。

3、有人云透傳策略創建

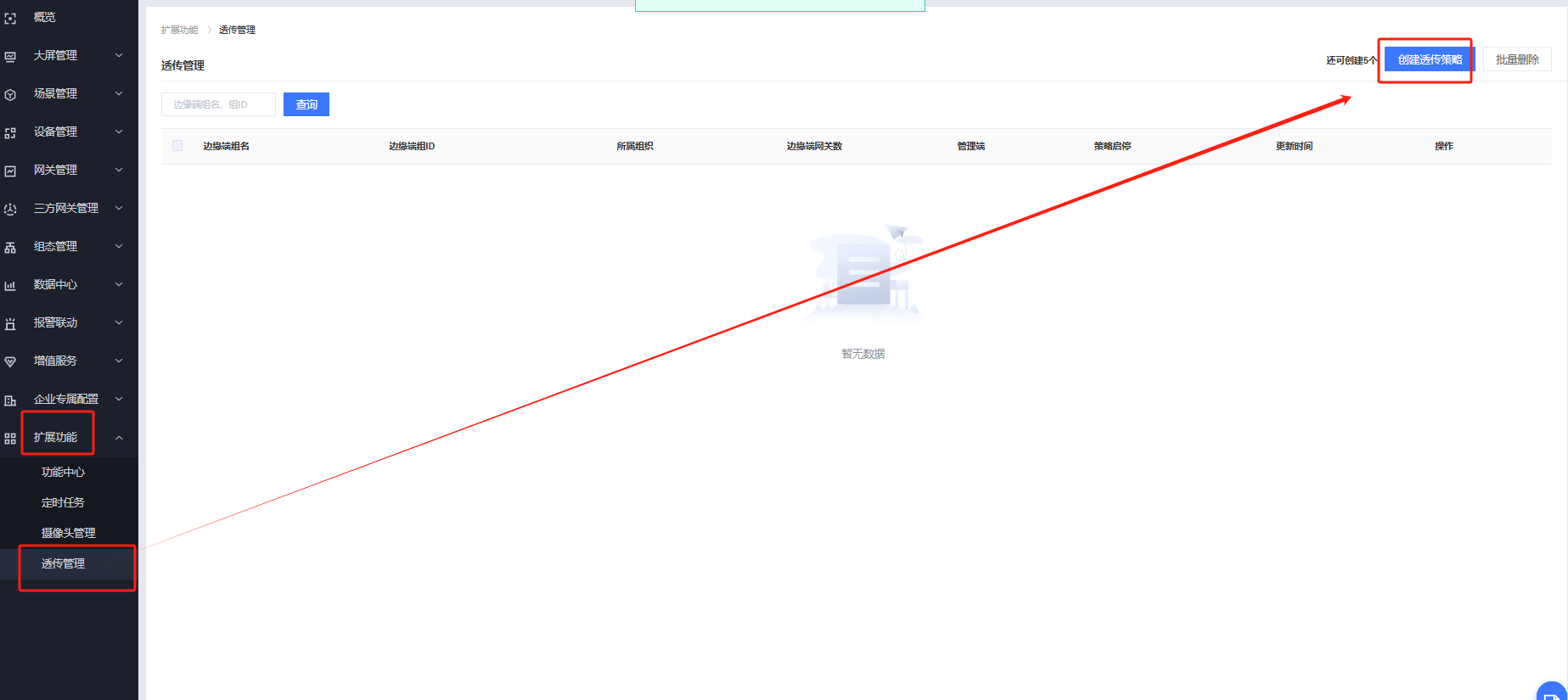

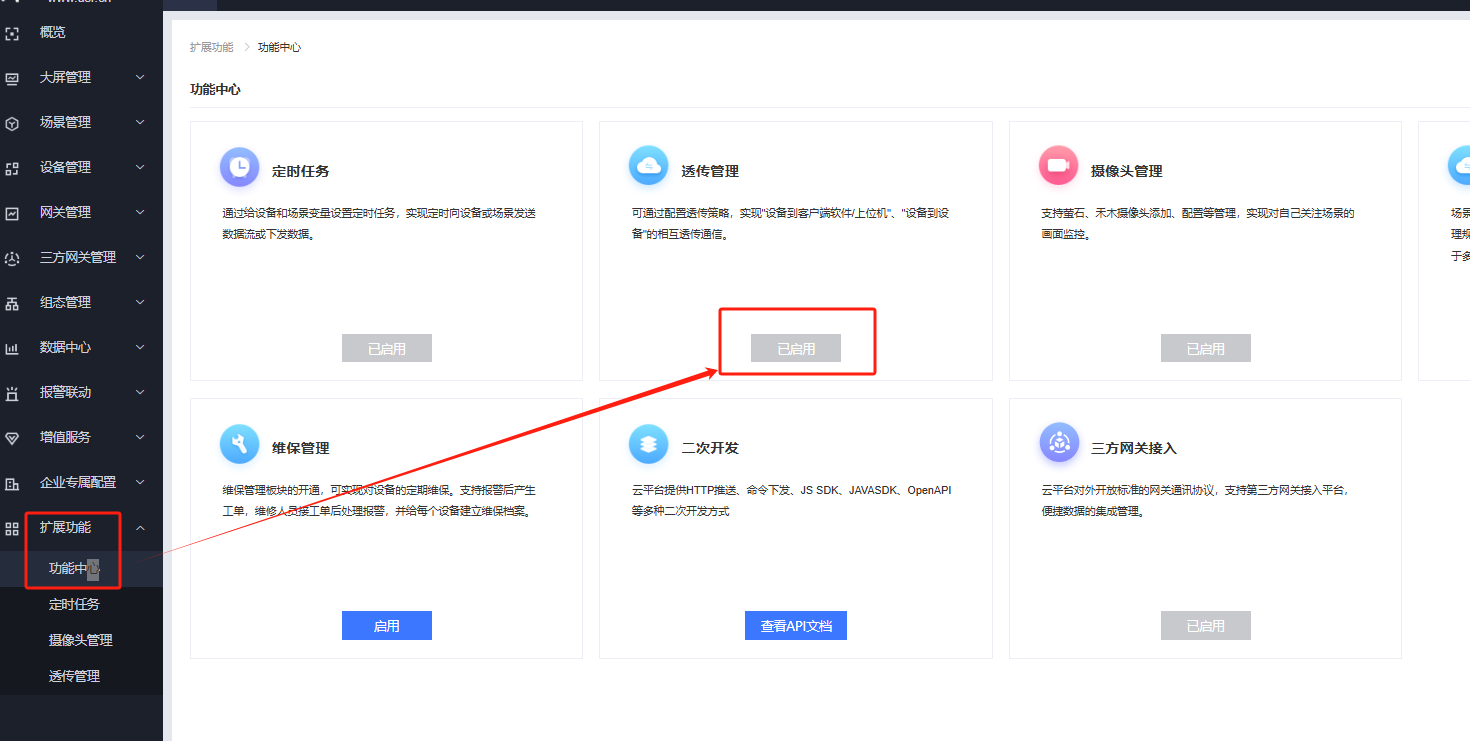

有人云IOT平臺---擴展功能---功能中心---啟用透傳管理

擴展功能---透傳管理---創建透傳策略

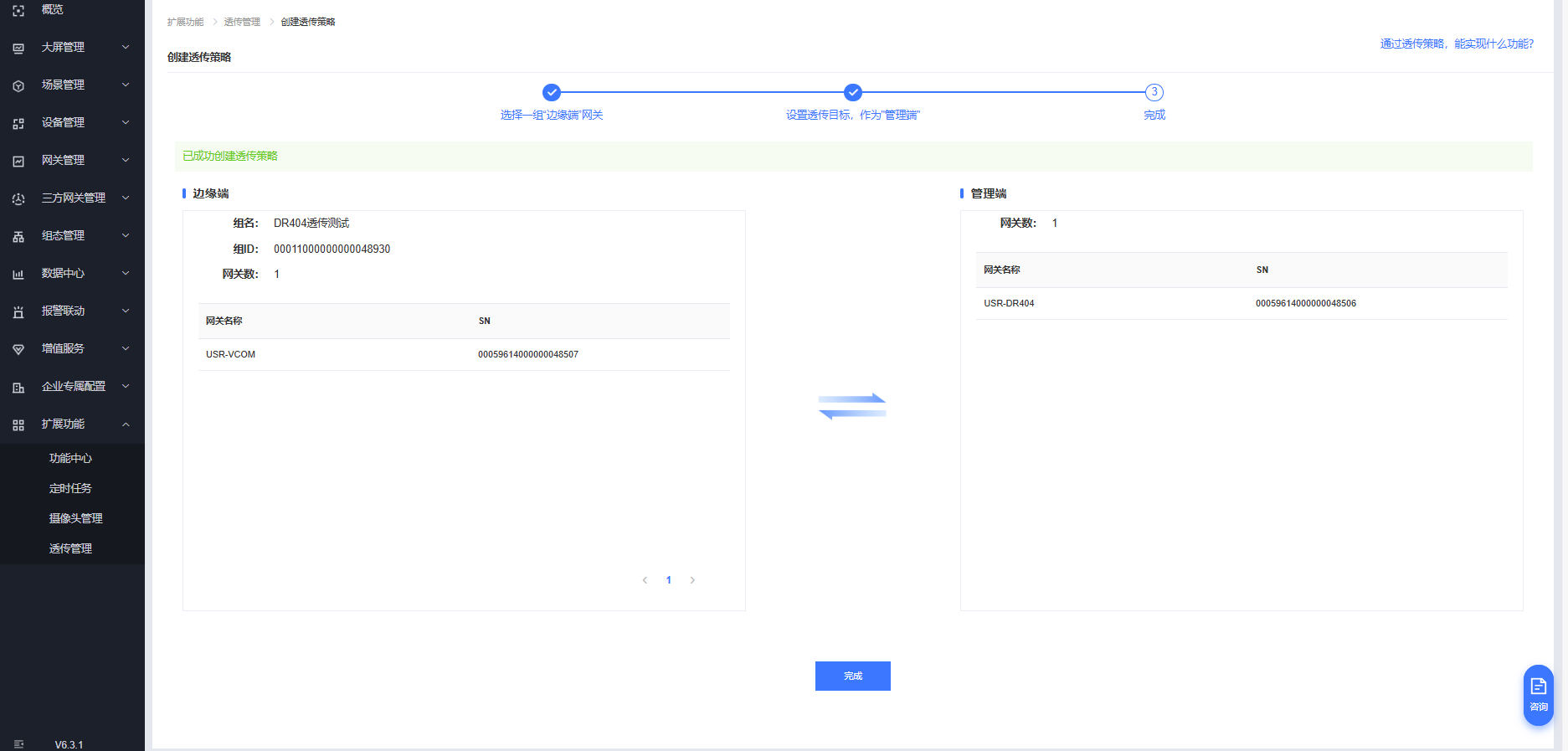

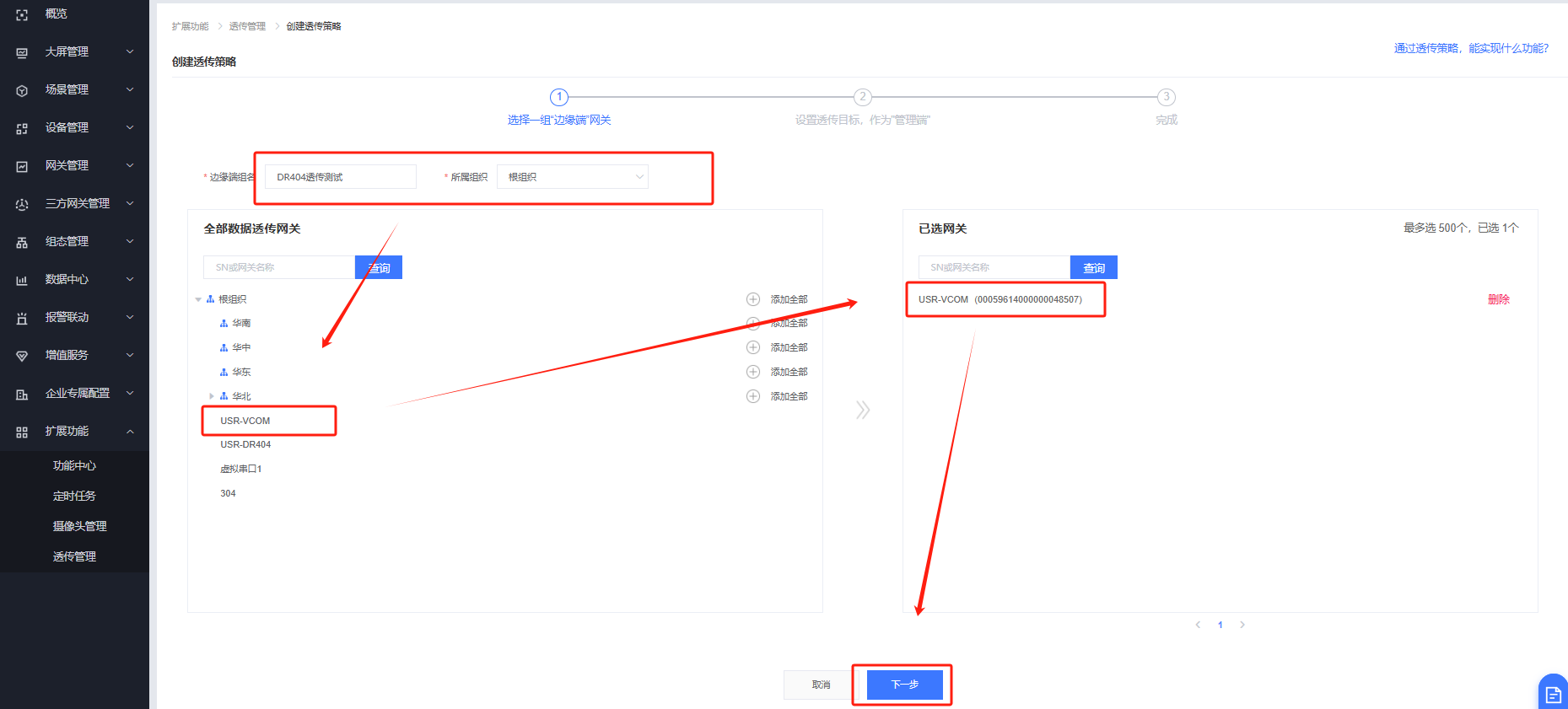

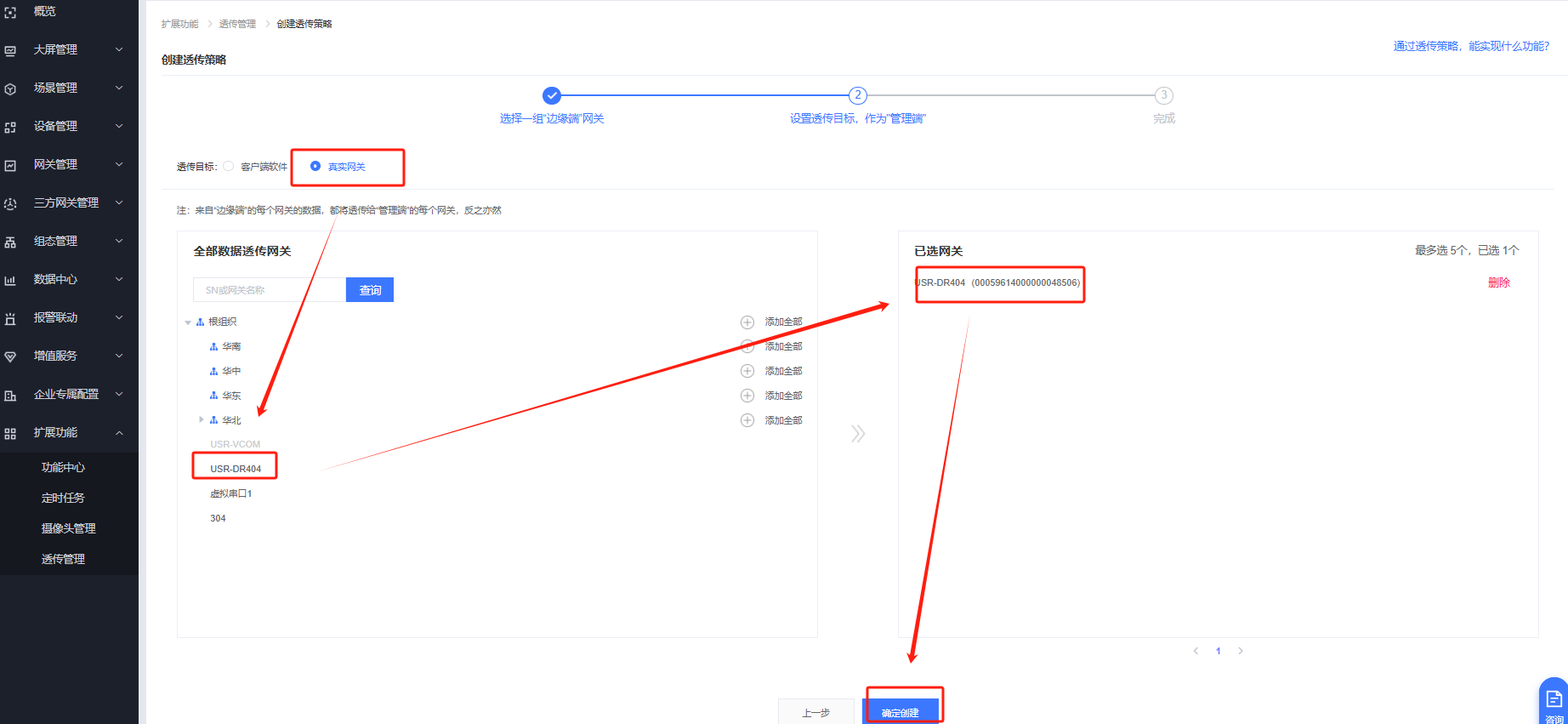

邊緣組命名DR404透傳測試---所屬組織根組織---USR-VCOM----下一步。

真實網關---USR-DR404---確定創建

透傳組創建成功。

四、功能調試

1、功能調試

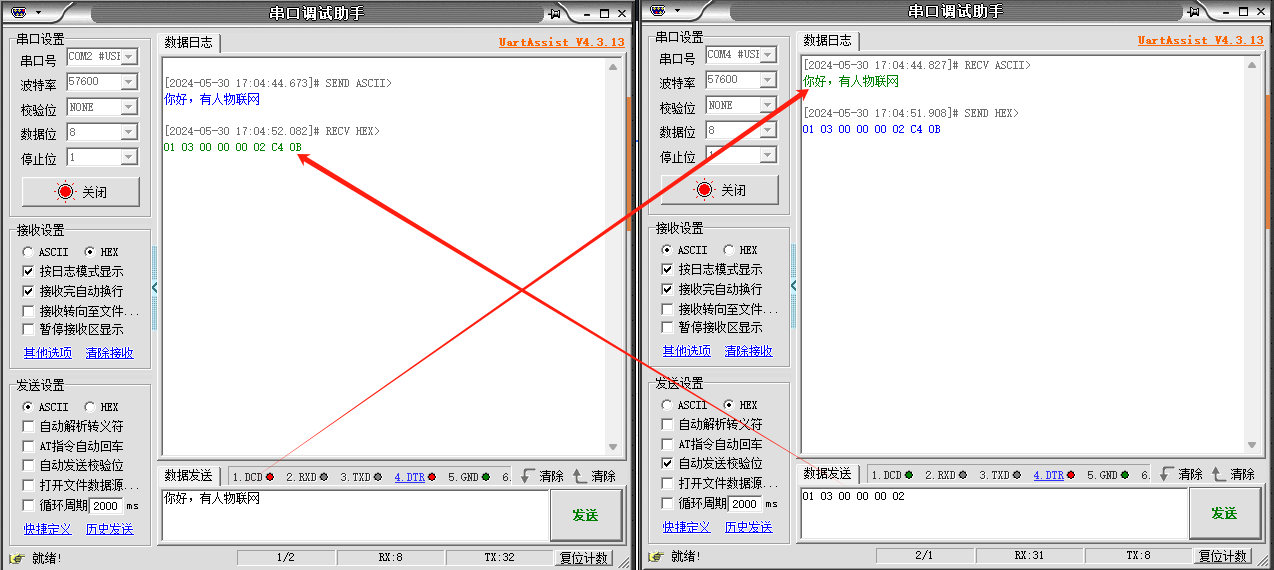

打開兩個串口調試助手軟件，分別引用虛擬串口COM2和USB轉換器COM4，進行數據互發測試。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-06-03

審核人：尹叢欣 審核日期：2024-06-13

訂正版本：V1.0 訂正內容：初稿
