USR-S100-WA01 串口配置連接有人云（V6版本)和虛擬串口（V5.0.1版本）一對一通訊示例

一、資料下載

USR-S100 WIFI光伏數據棒通用說明書下載鏈接：http://imbacareer.com.cn/Download/1365.html

USR-S100 WIFI光伏數據棒規格書下載鏈接：http://imbacareer.com.cn/Download/1366.html

【USR-VCOM】 有人虛擬串口軟件(有人云版) V5.0.1：http://imbacareer.com.cn/Download/924.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-S100-WA01 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

路由器1個

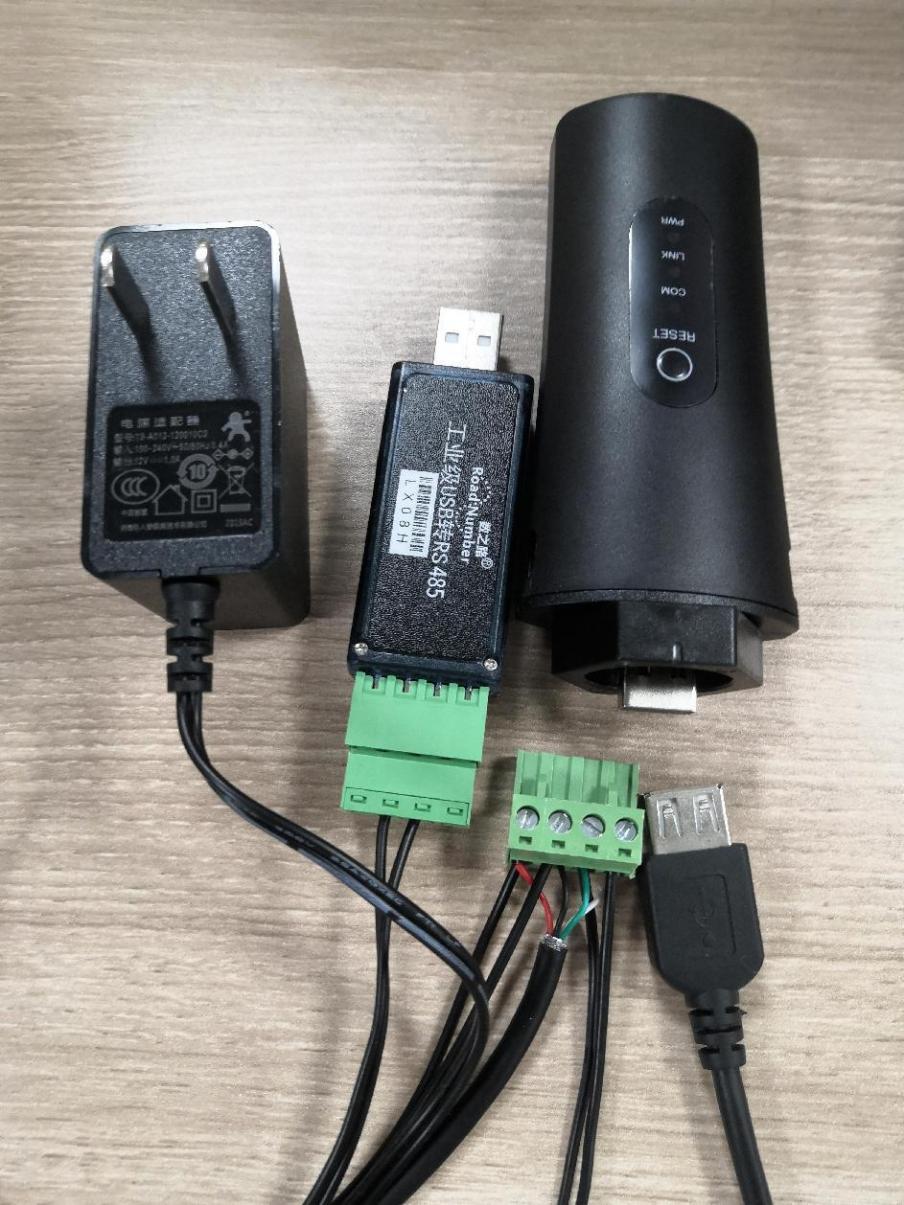

2、硬件連接

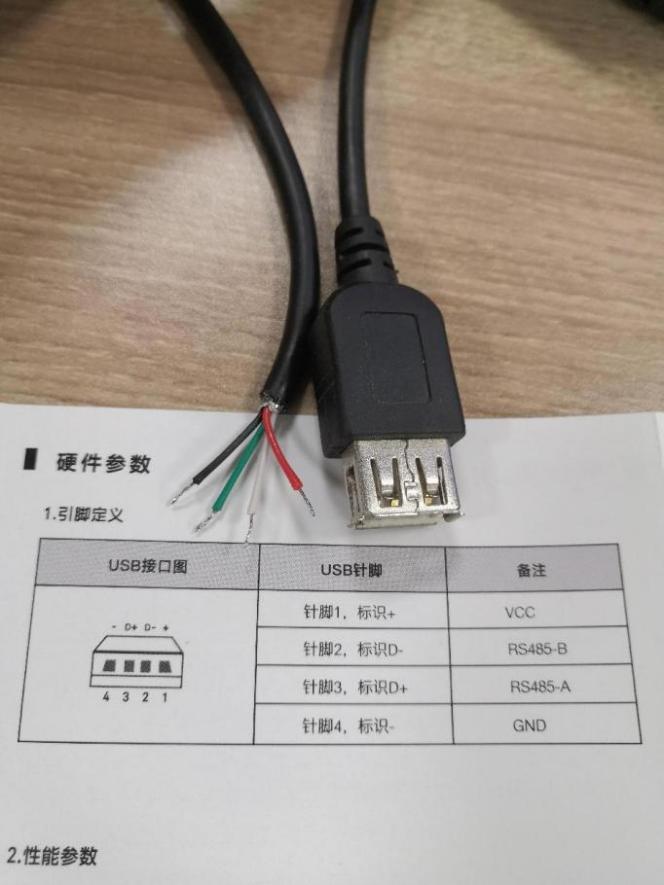

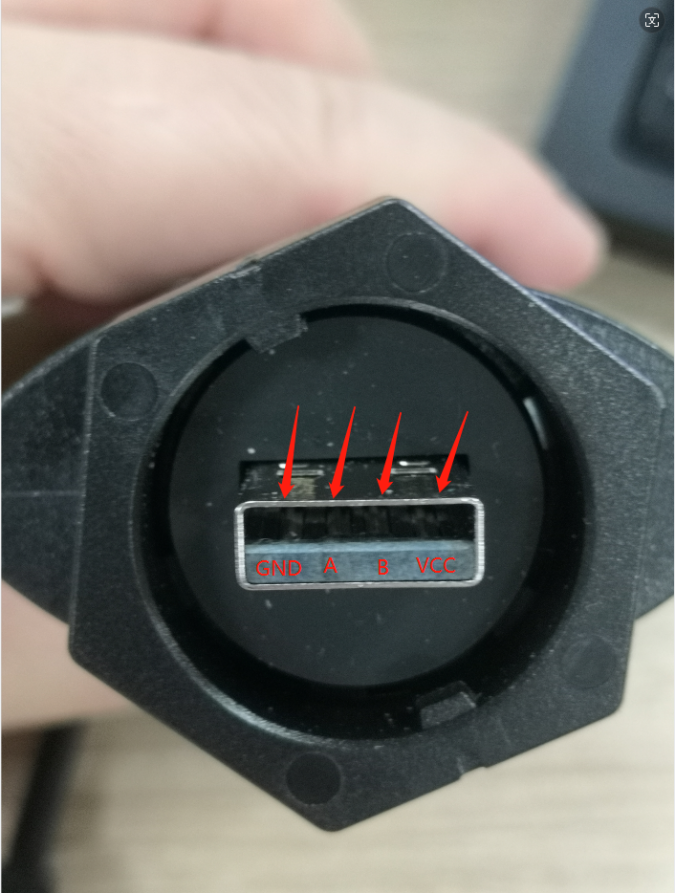

USR-S100-WA01 USB口，可以接USB轉接頭，引出485的AB接線，接USB-RS485。引出的電源正負極，接12V電源適配器，正極接正極，負接負，然后上電。需要USR-S100-WA01設置STA模式連接路由器，電腦連接同個路由器。

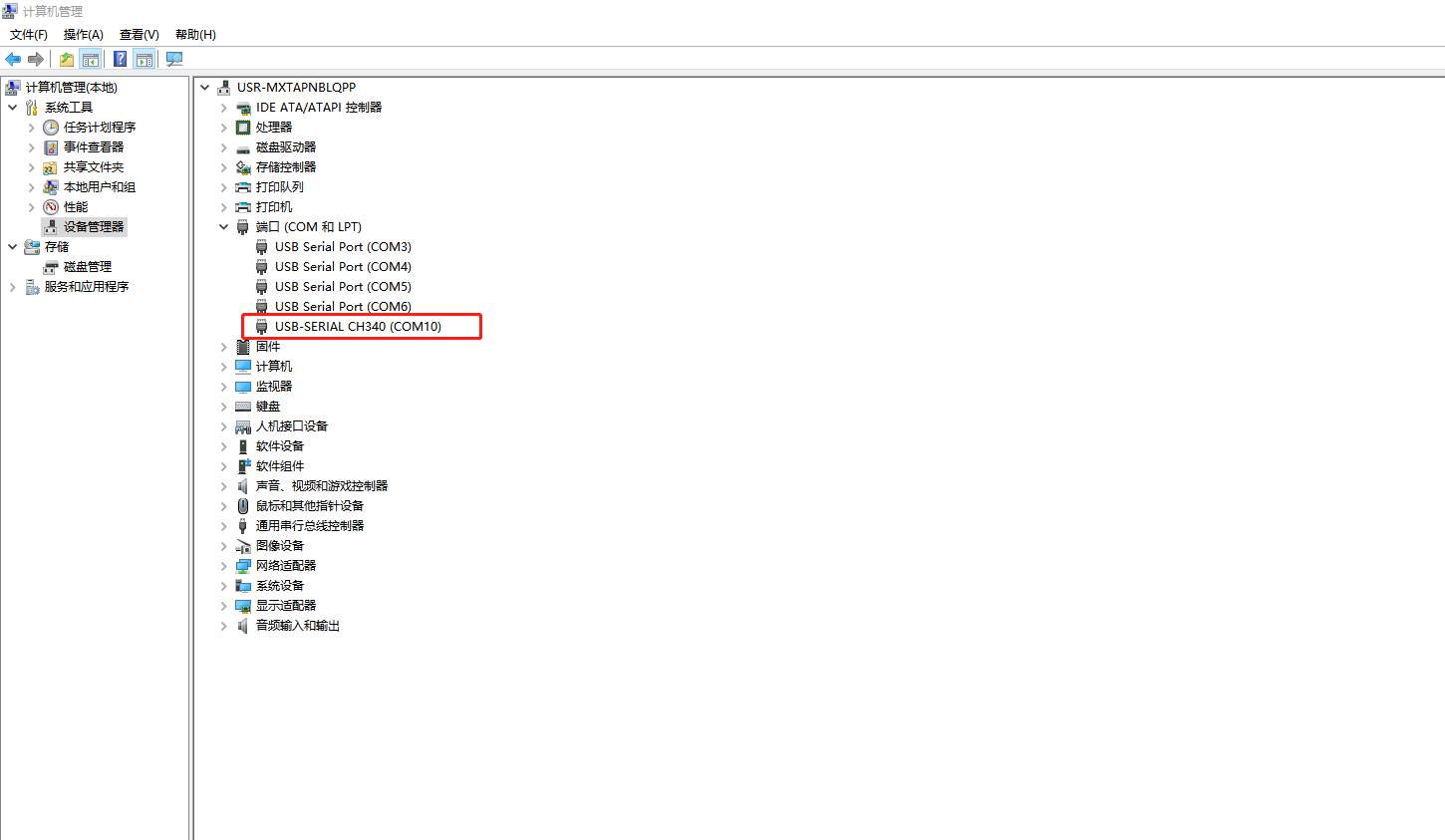

3、確認端口號，USB-RS485接電腦，點擊計算機管理，找到設備管理器，點擊端口，找到USB-RS485對應的COM號。

4、電腦連接同一個路由器，查看電腦無線網卡的IP，是192.168.18.193

三、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-S100-WA01設備

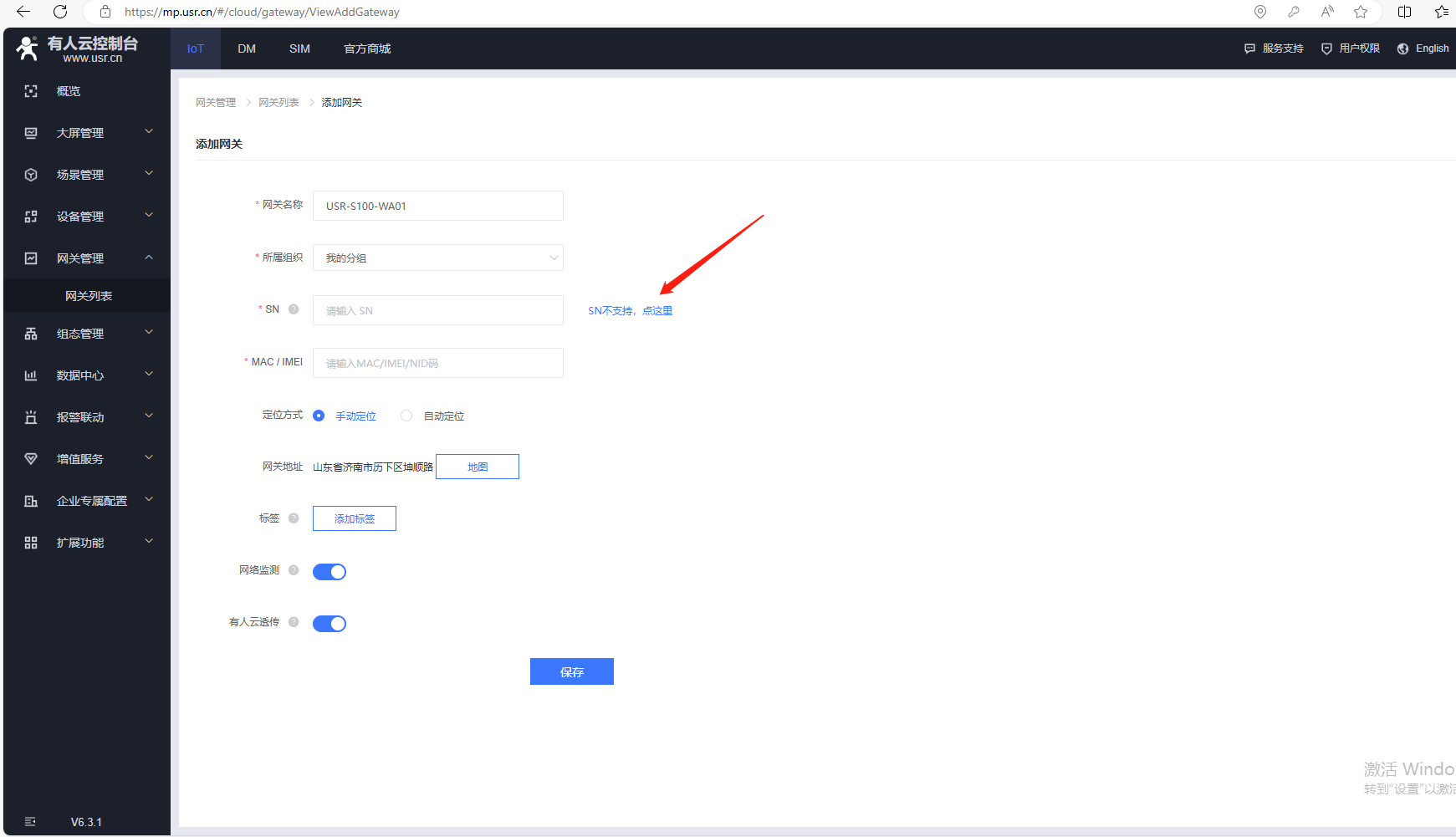

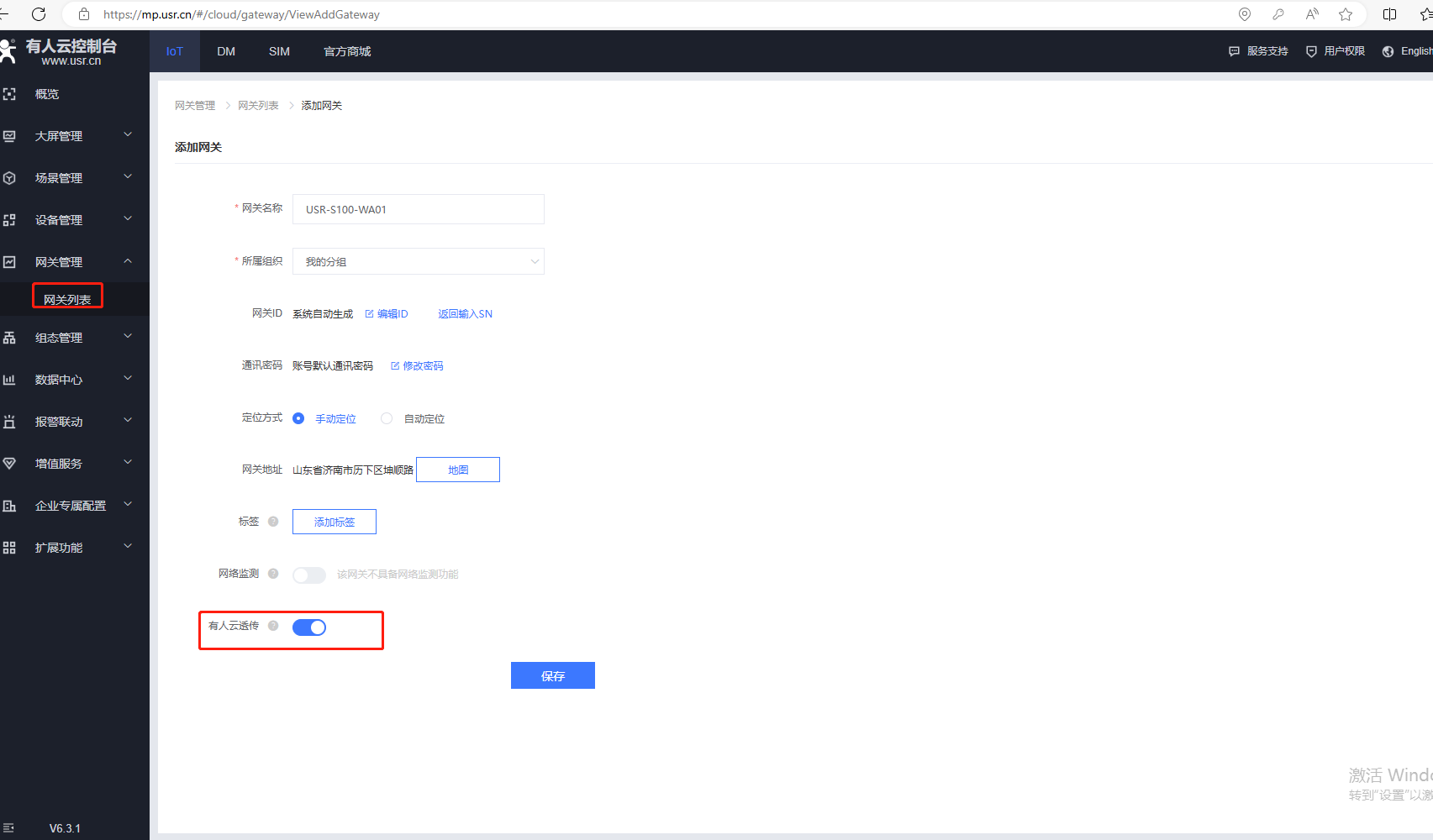

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

（2）USR-S100-WA01查看產品反面標簽，使用SN和IMEI在有人云上添加設備，和虛擬串口一對一通訊，有人云透?jìng)餍枰催x開啟，最后點擊保存。

四、USR-S100-WA01參數設置

1、USR-S100-WA01接完線上電，電腦無線網卡搜索連接USR-S100-WA01的WiFi。

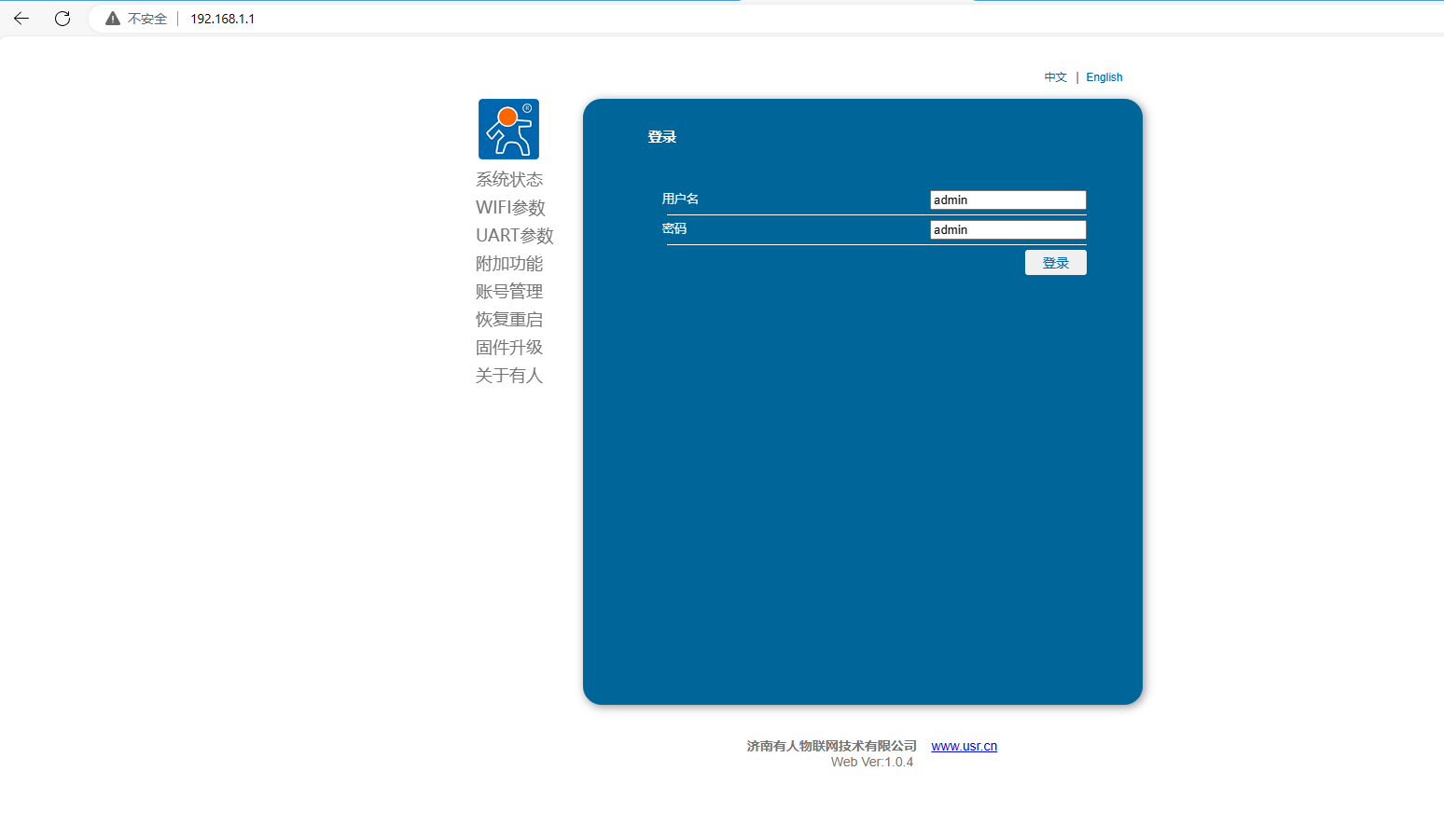

2、瀏覽器輸入U(xiǎn)SR-S100-WA01默認IP 192.168.1.1，登陸網頁，用戶名和密碼都是admin。

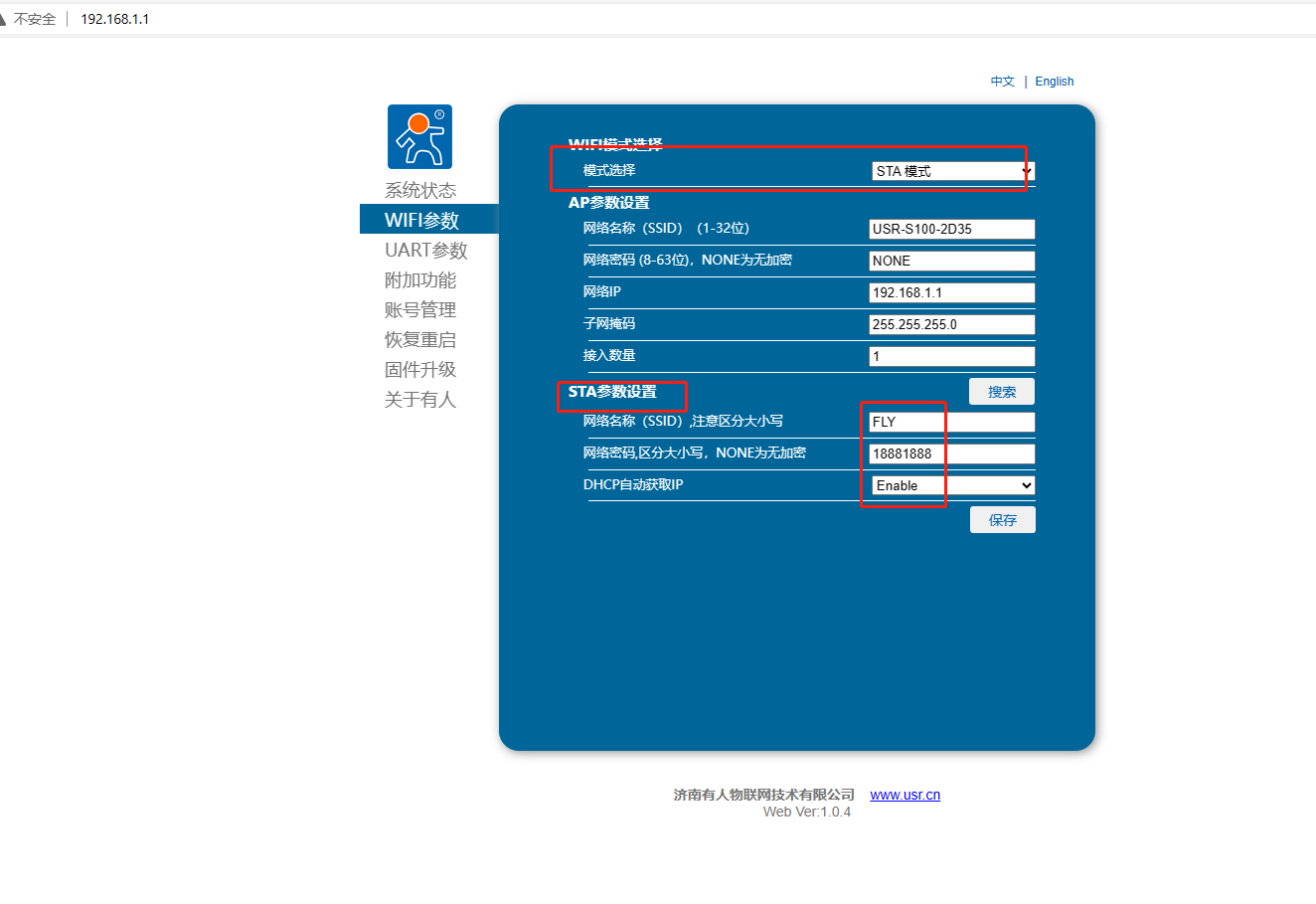

3、模式選擇STA模式。

STA參數設置：網絡名稱填路由器的WiFi名，網絡密碼填路由器的密碼，DHCP自動獲取IP。點擊保存。

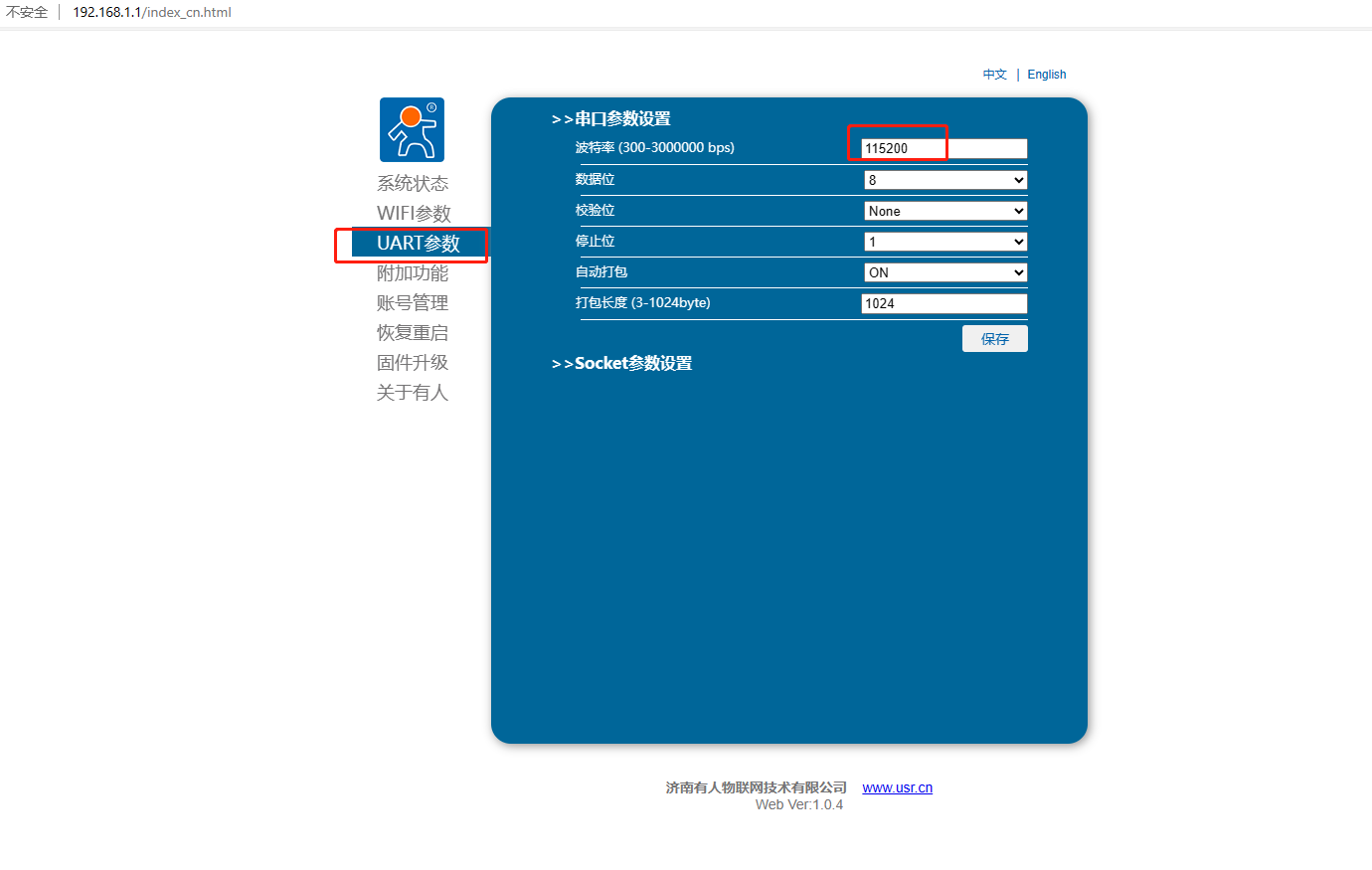

4、UART參數--串口參數設置：可以設置串口參數，波特率、數據位、停止位、校驗位。

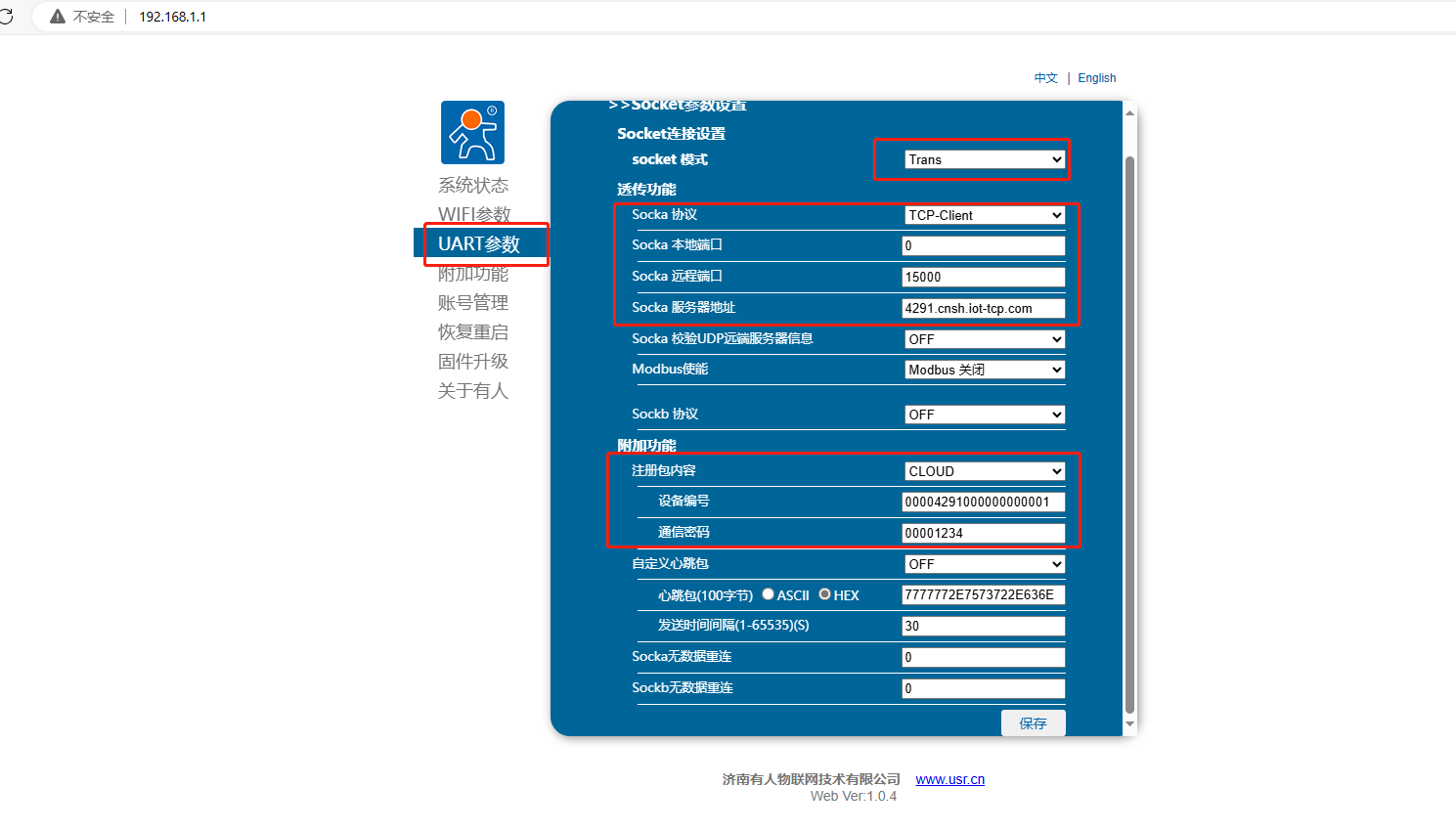

5、UART參數--Socket參數設置：

（1）socket模式用Trans,Socka協議用TCP-Client，Socka遠程端口用15000，Socka服務器地址填4291.cnsh.iot-tcp.com。

（2）附加功能，注冊包內容選擇CLOUD，設備編號填00004291000000000001，設備密碼填00001234。

（3）點擊保存

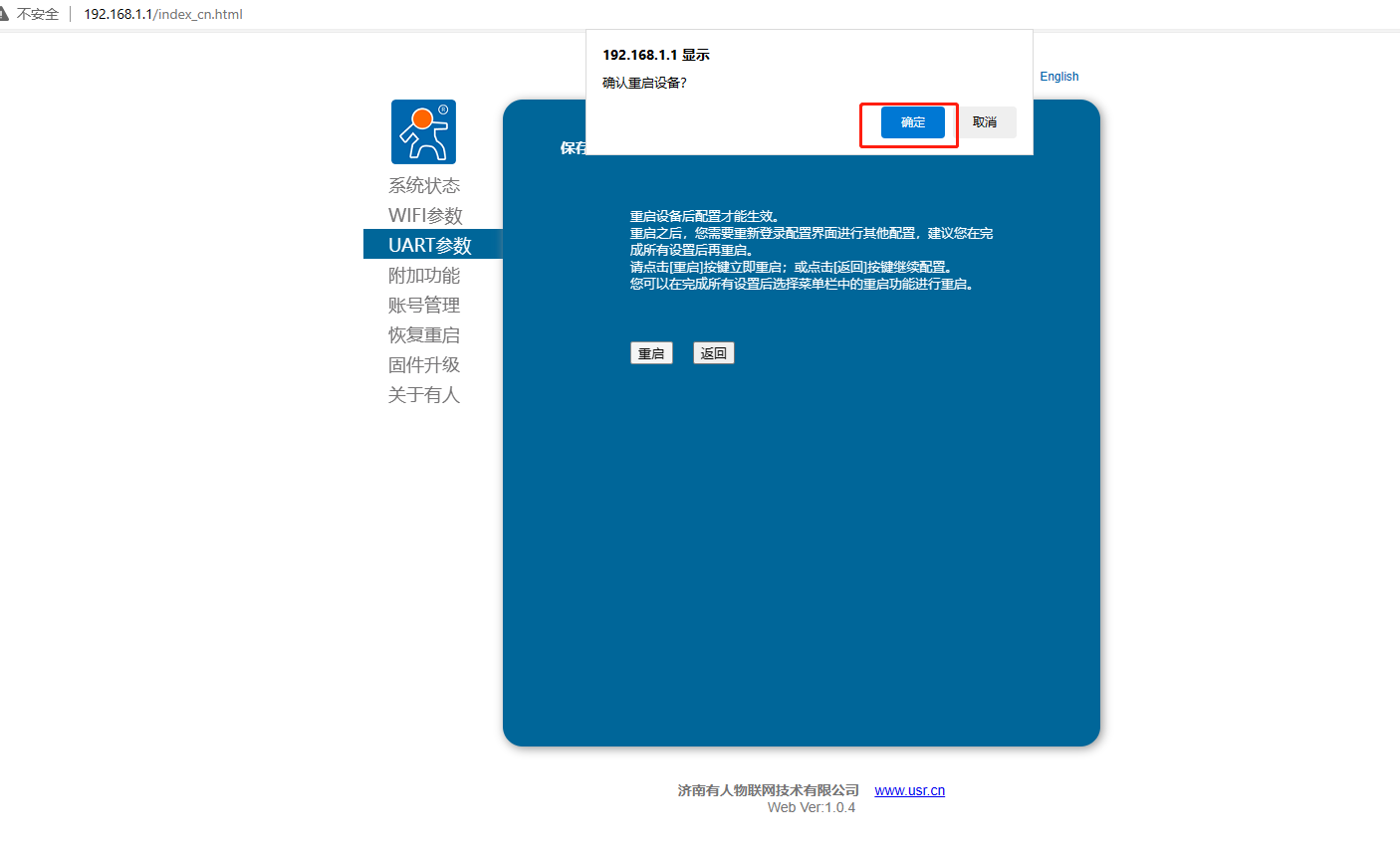

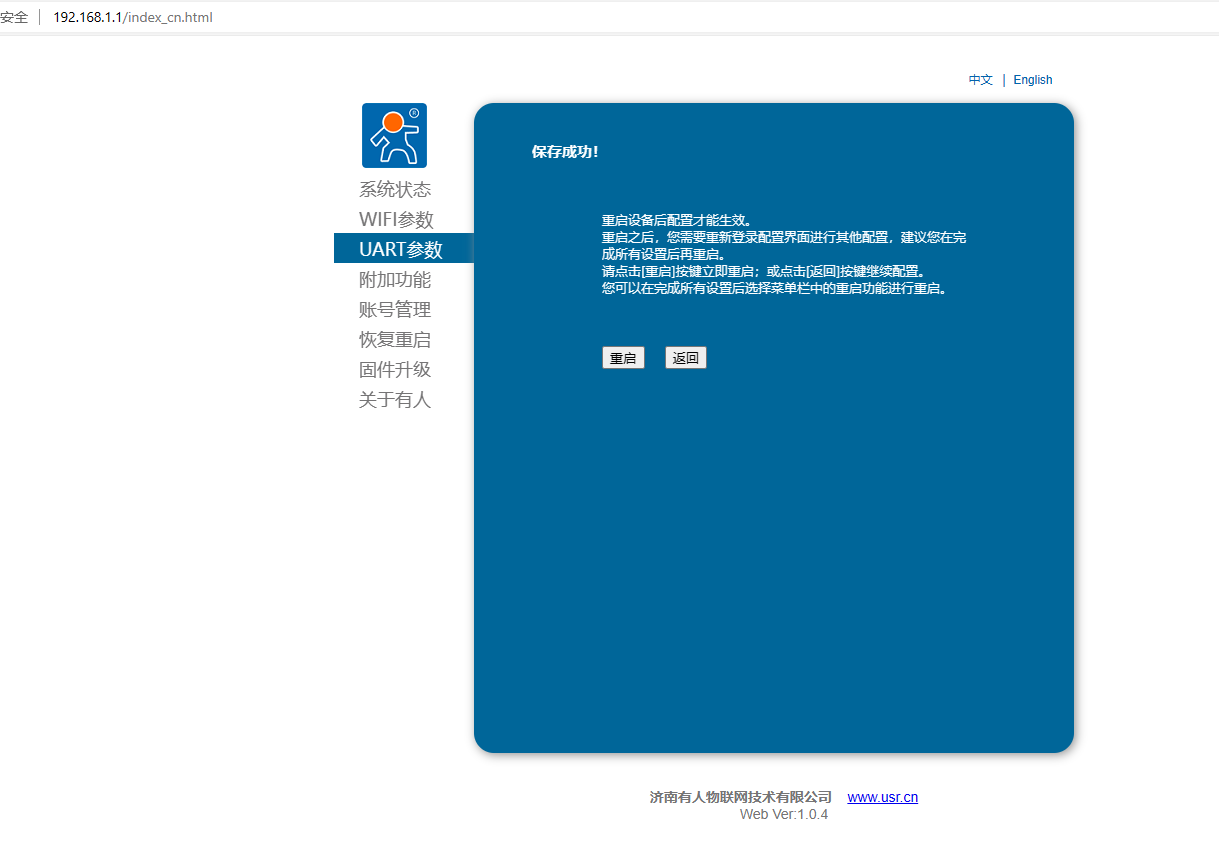

6、網頁重啟

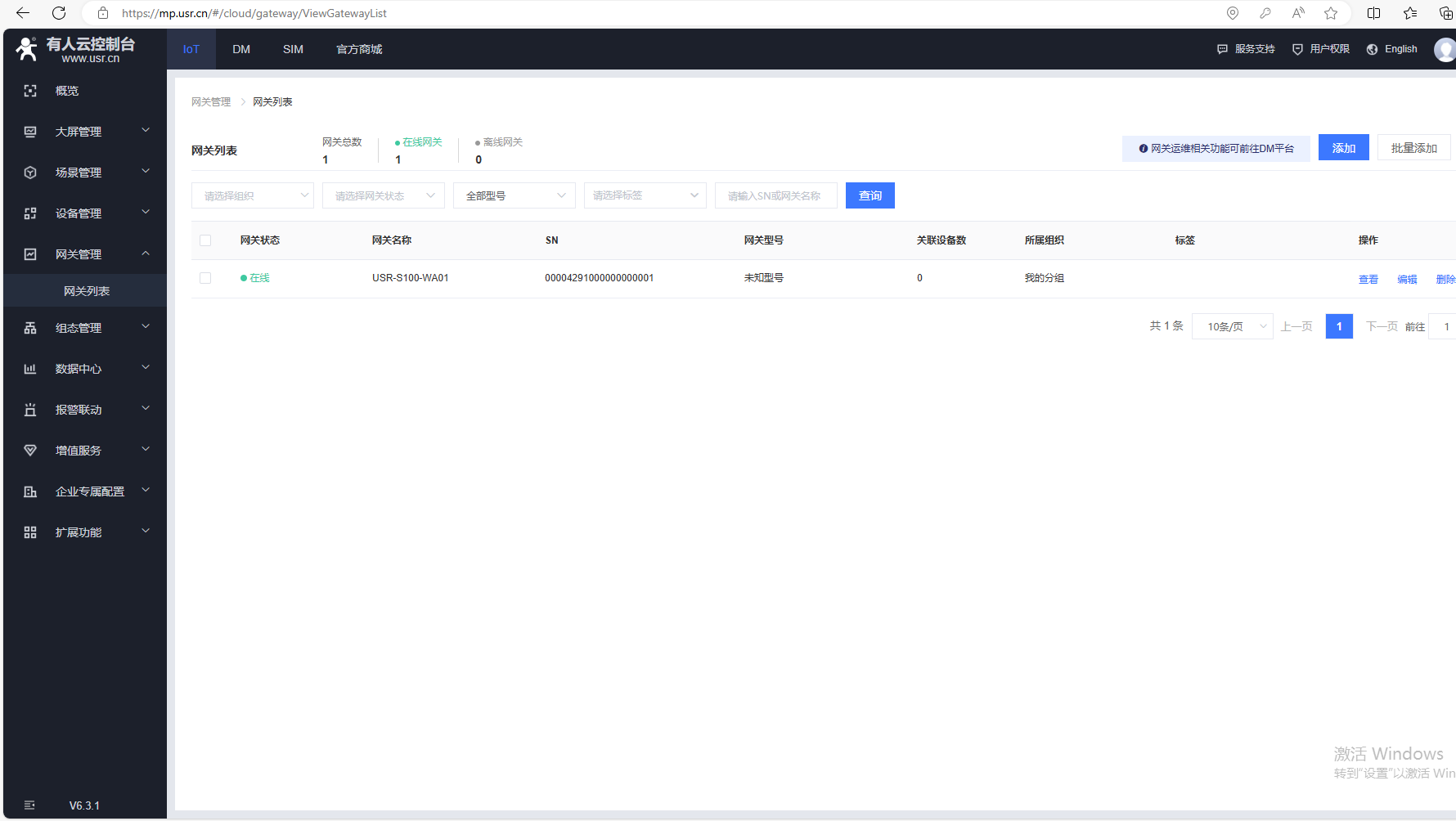

7、有人云設備在線

五、創建虛擬串口

1、電腦下載并安裝有人公司虛擬串口軟件V5.0.1版本

下載安裝之前，需要關閉防火墻。

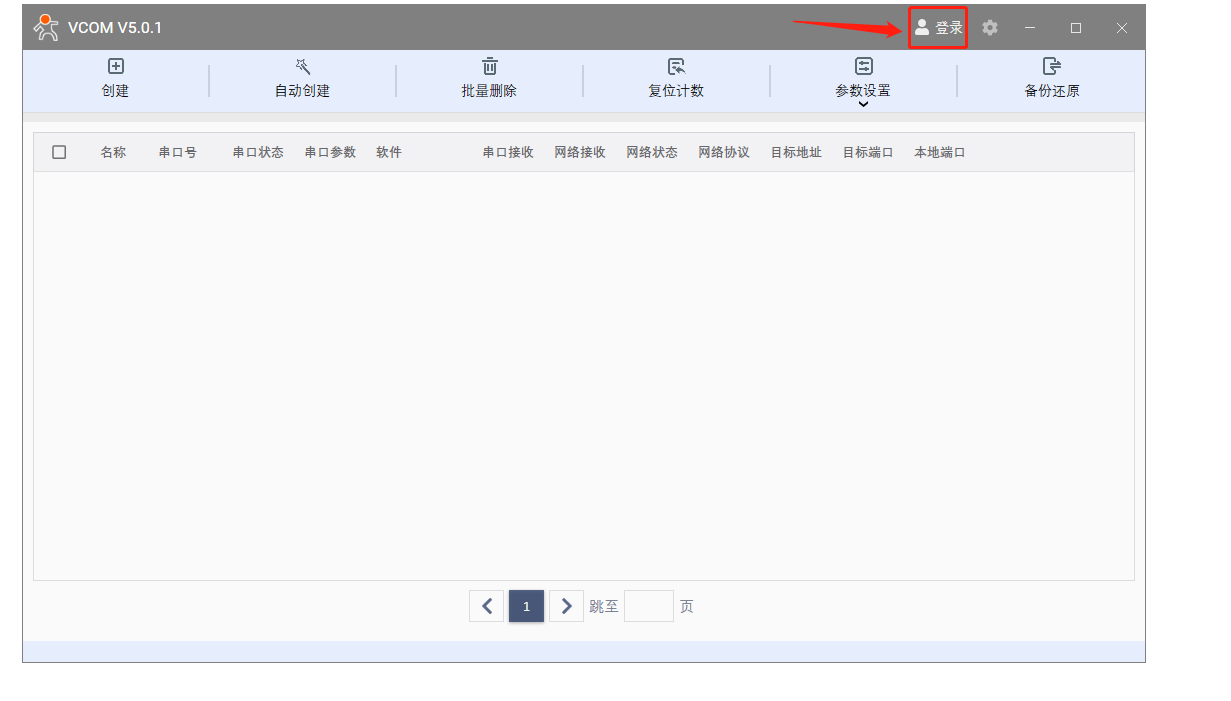

2、打開虛擬串口軟件，點擊登錄，輸入個人的有人云賬號和密碼，登錄。

3、創建虛擬串口

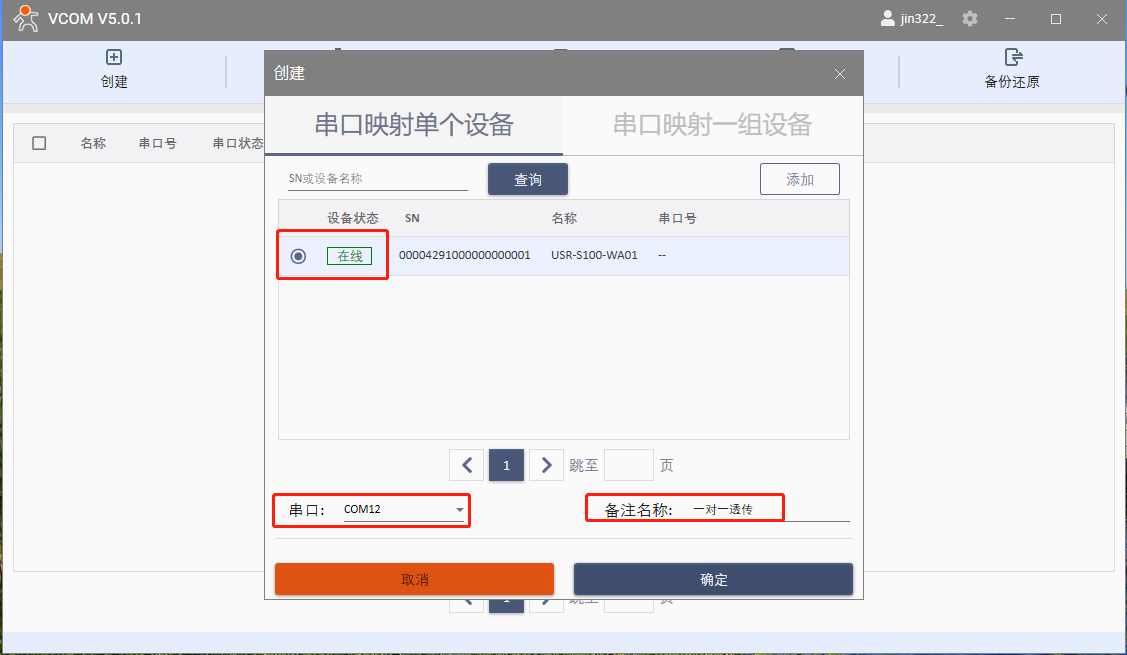

選擇串口映射單個設備，勾選在線的USR-S100-WA01，用空閑的COM7作為虛擬串口的COM口號，點擊確定。

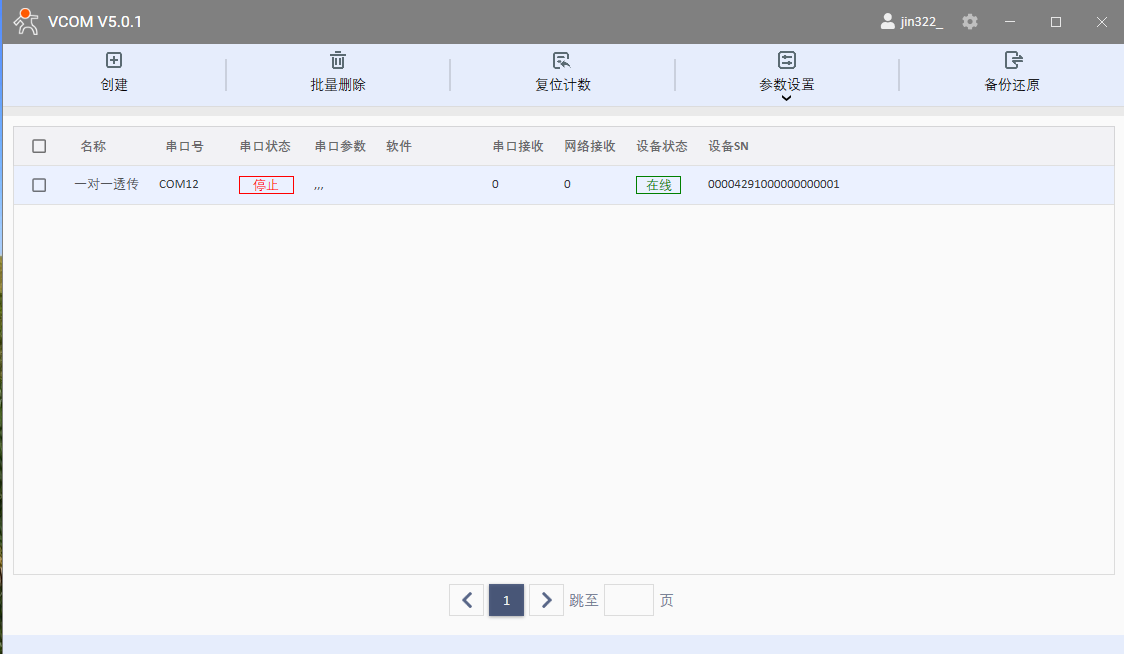

添加完，串口狀態是停止。

六、通訊測試

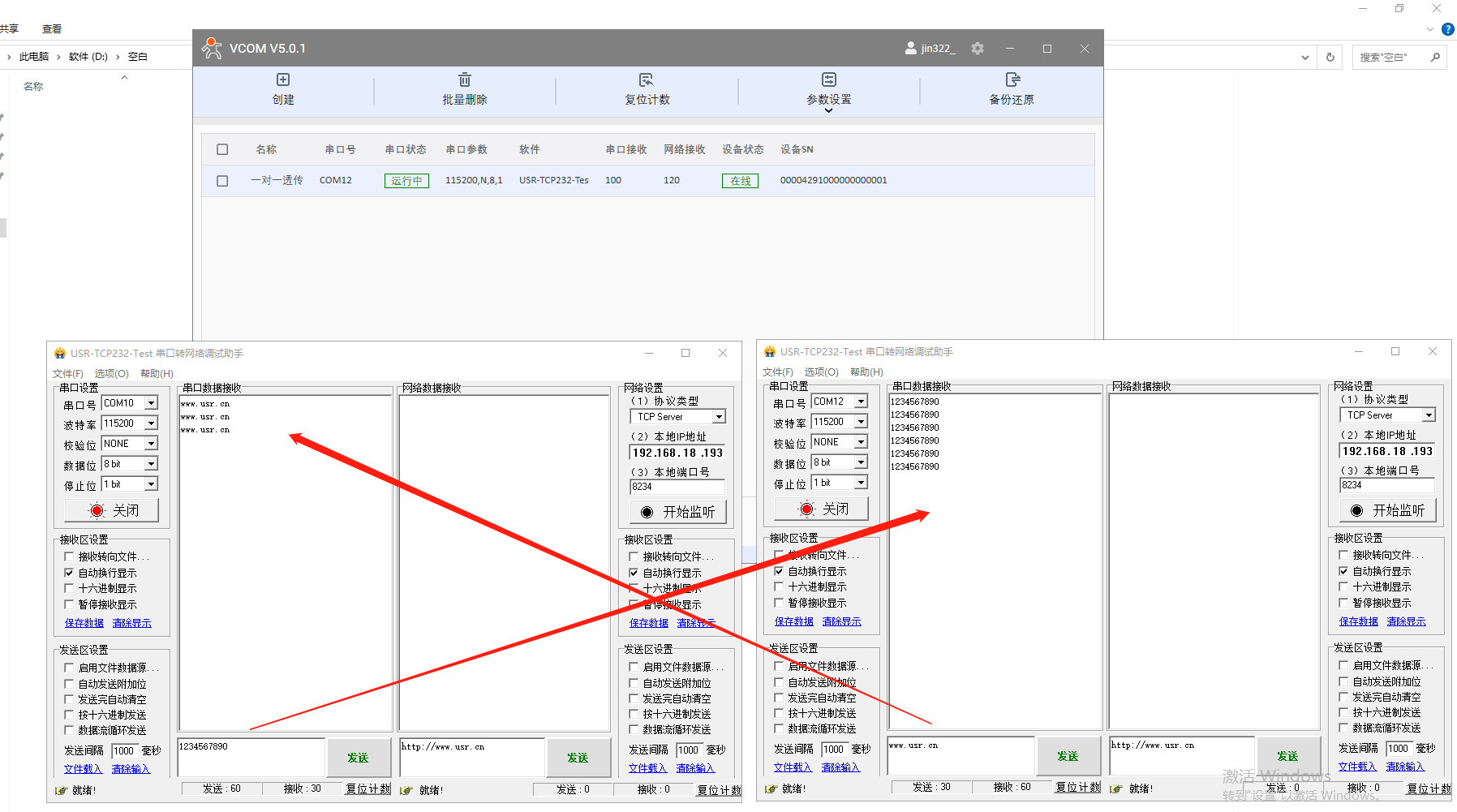

1、打開2個串口助手，分別用USR-S100-WA01實際USB串口COM10打開串口，另一個串口助手用虛擬串口COM12打開串口。

2、實際串口和虛擬串口之間測試數據通訊。

編寫人：金志方 編寫日期：2024-06-05

審核人：金志方 審核日期：2024-06-05

訂正版本：V1.0 訂正內容：初稿
