USR-S100-WA01 STA模式HTTPD功能POST示例

一、資料下載

USR-S100 WIFI光伏數據棒通用說明書下載鏈接：http://imbacareer.com.cn/Download/1365.html

USR-S100 WIFI光伏數據棒規格書下載鏈接：http://imbacareer.com.cn/Download/1366.html

網絡調試助手 串口調試助手二合一下載鏈接：http://imbacareer.com.cn/Download/27.html

網絡搜索軟件：http://imbacareer.com.cn/Download/707.html

二、硬件連接

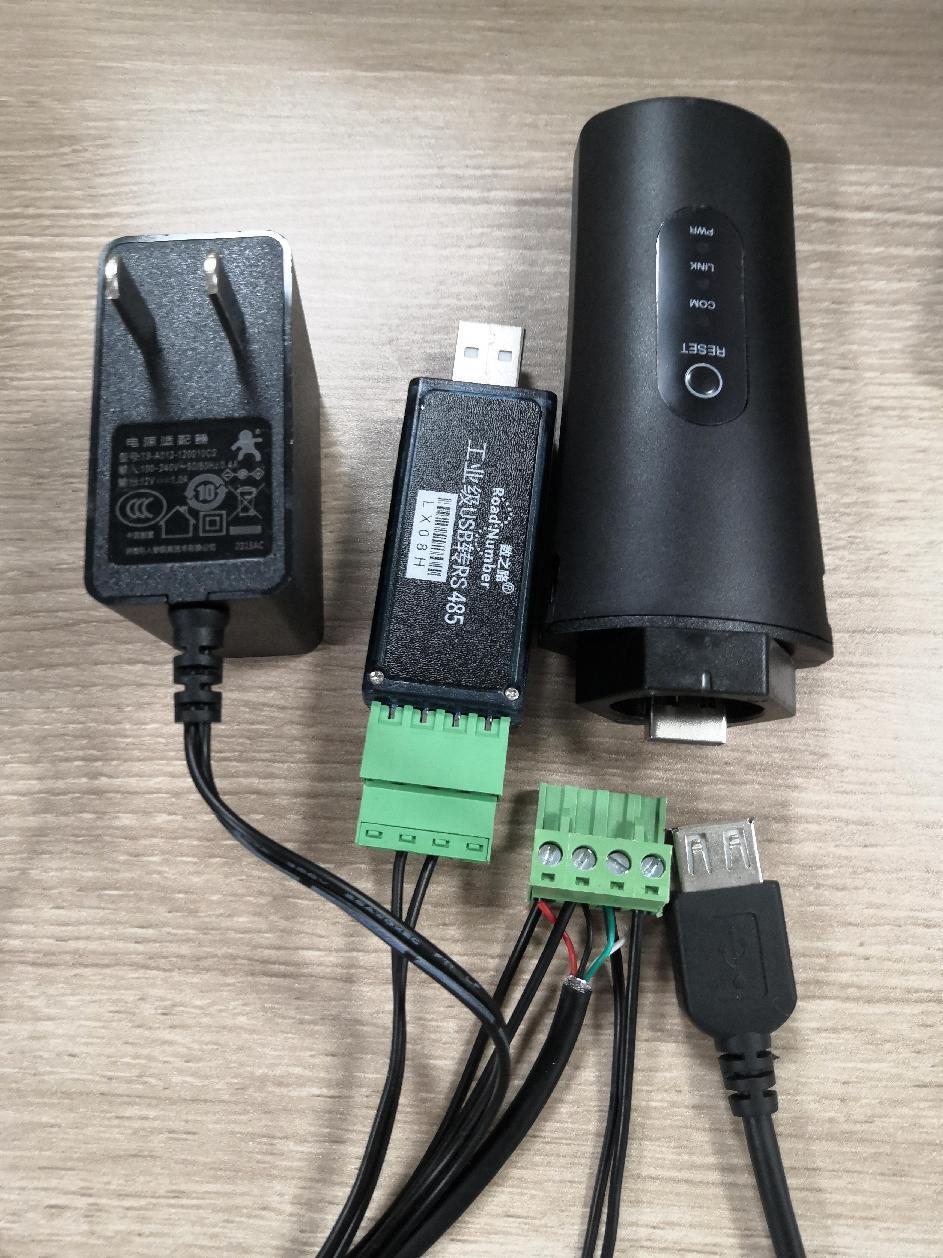

1、所需物品

USR-S100-WA01 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

路由器1個

2、硬件連接

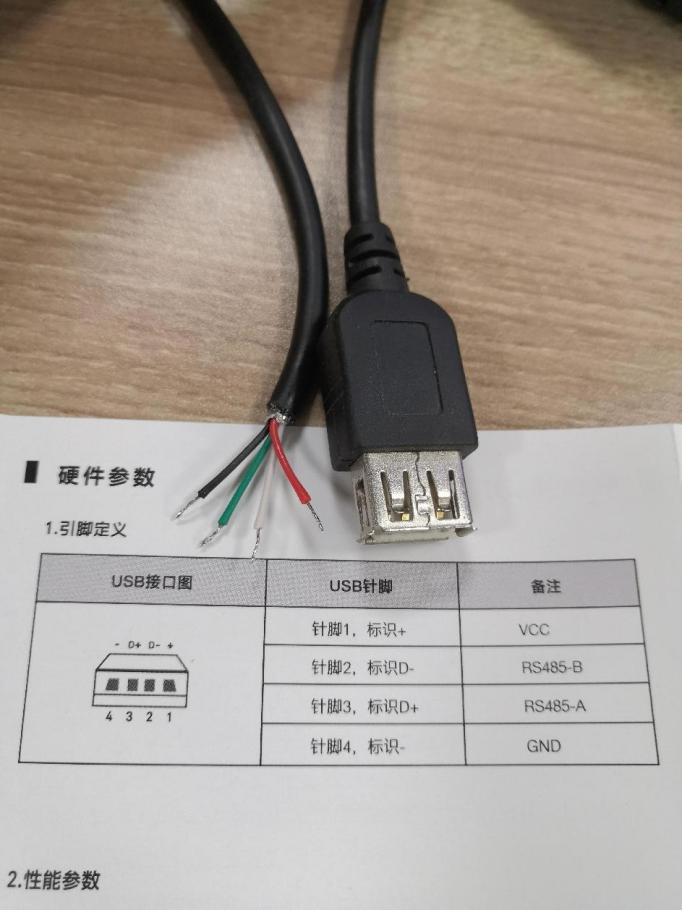

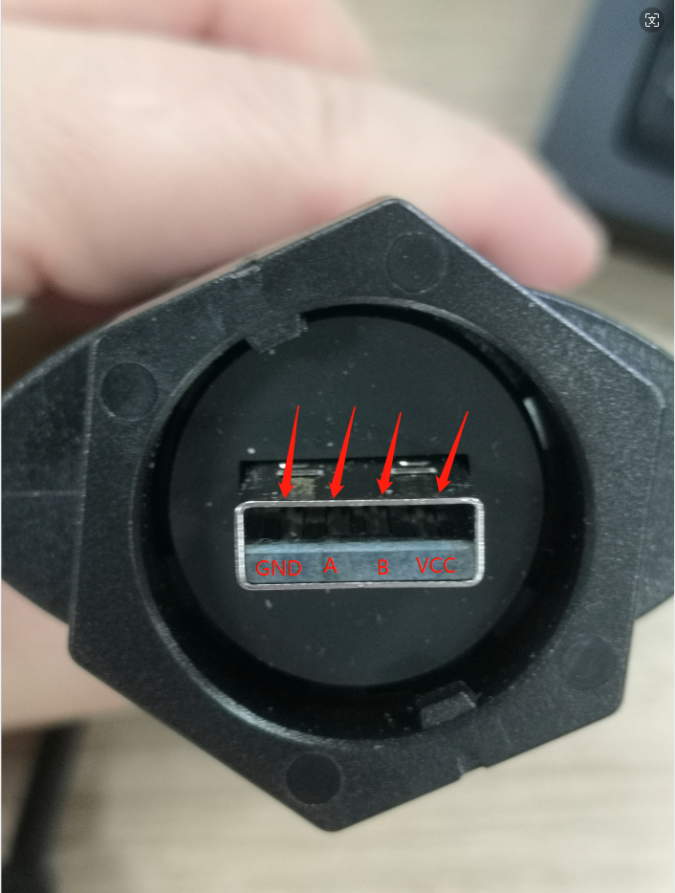

USR-S100-WA01 USB口，可以接USB轉接頭，引出485的AB接線，接USB-RS485。引出的電源正負極，接12V電源適配器，正極接正極，負接負，然后上電。需要USR-S100-WA01設置STA模式連接路由器，電腦連接同個路由器。

3、確認端口號，USB-RS485接電腦，點擊計算機管理，找到設備管理器，點擊端口，找到USB-RS485對應的COM號。

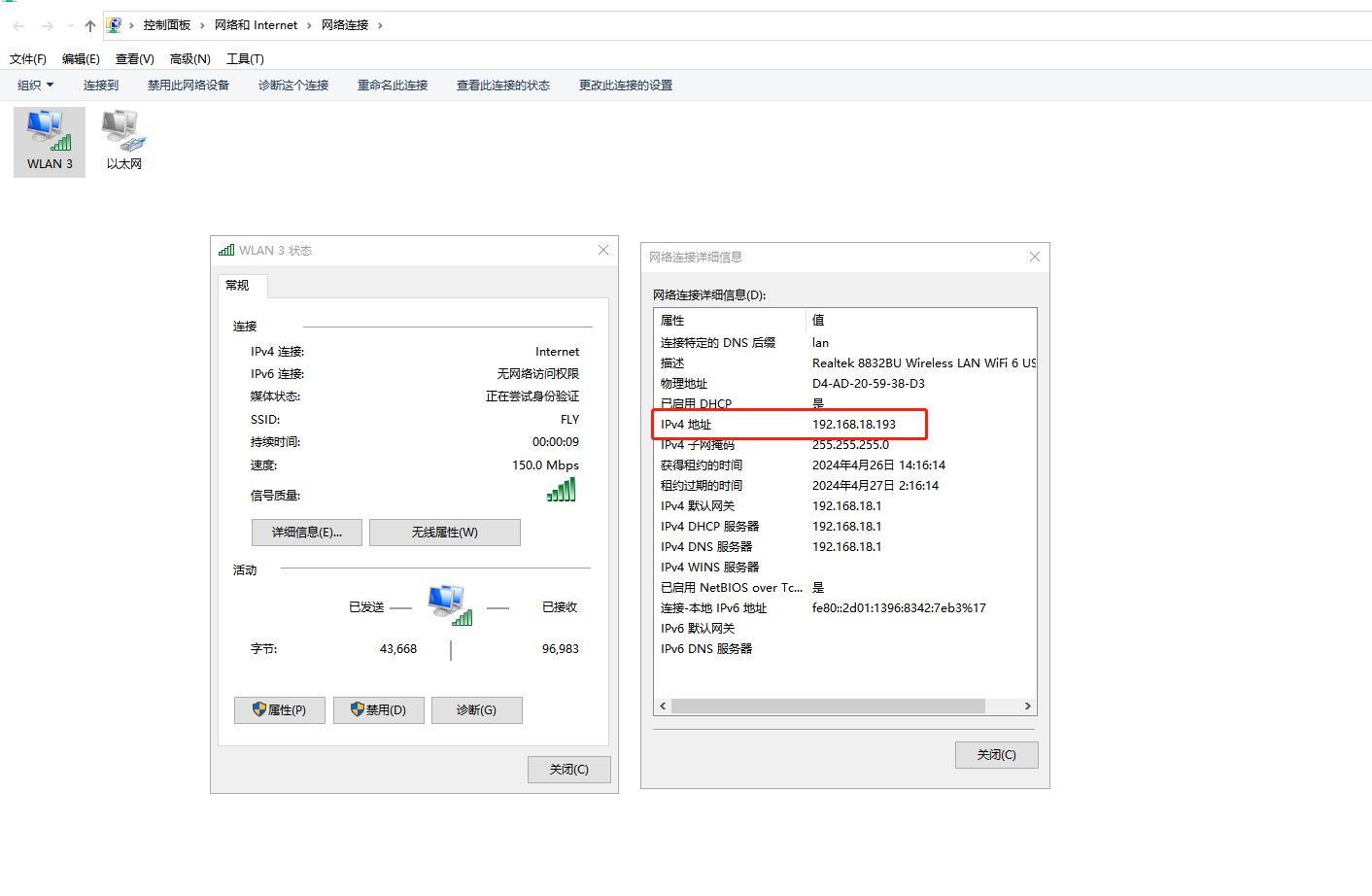

4、電腦連接同一個路由器，查看電腦無線網卡的IP，是192.168.18.193

三、產品參數設置

1、USR-S100-WA01接完線上電，電腦無線網卡搜索連接USR-S100-WA01的WiFi。

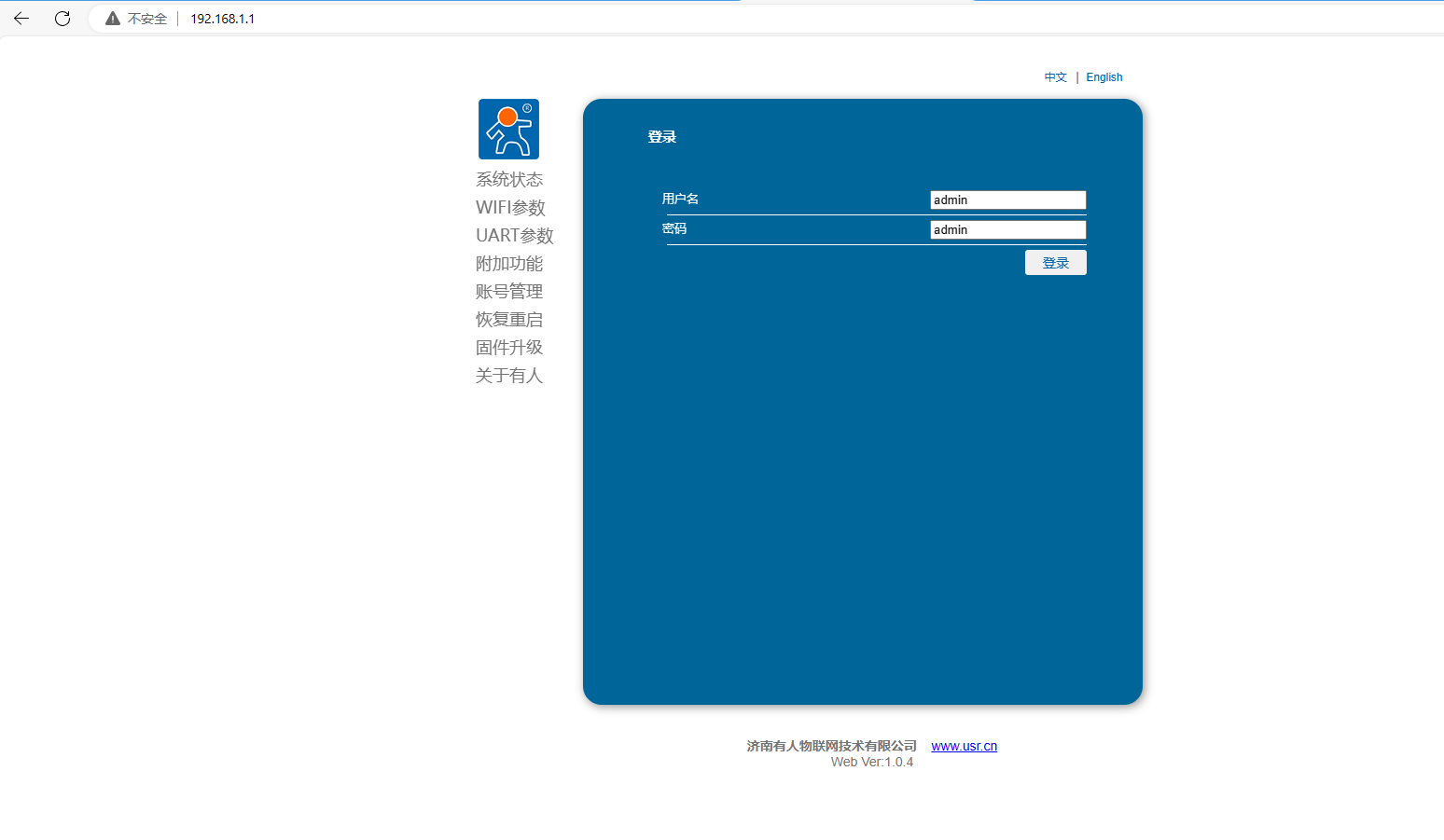

2、瀏覽器輸入USR-S100-WA01默認IP 192.168.1.1，登陸網頁，用戶名和密碼都是admin。

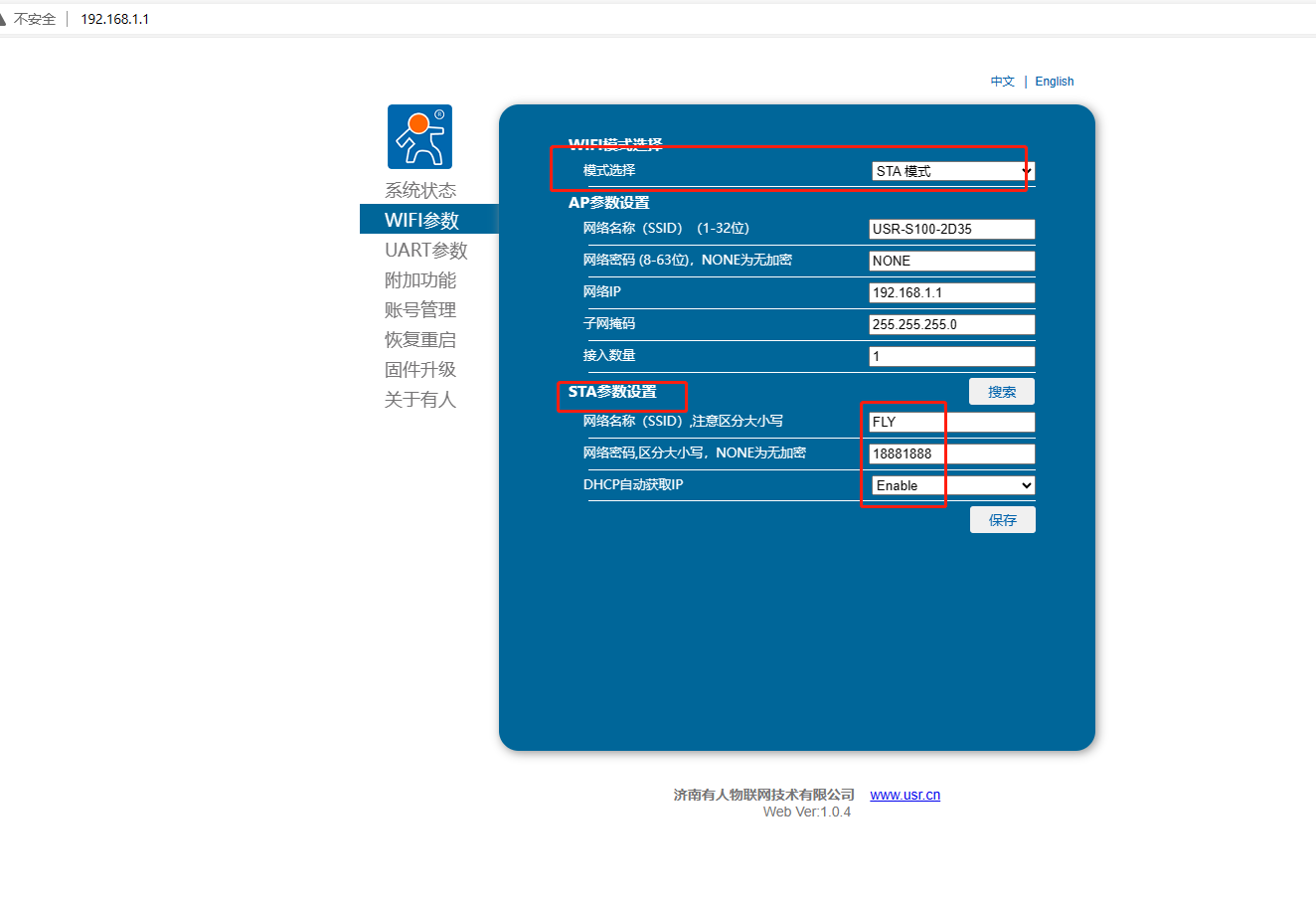

3、模式選擇STA模式。

STA參數設置：網絡名稱填路由器的WiFi名，網絡密碼填路由器的密碼，DHCP自動獲取IP。點擊保存。

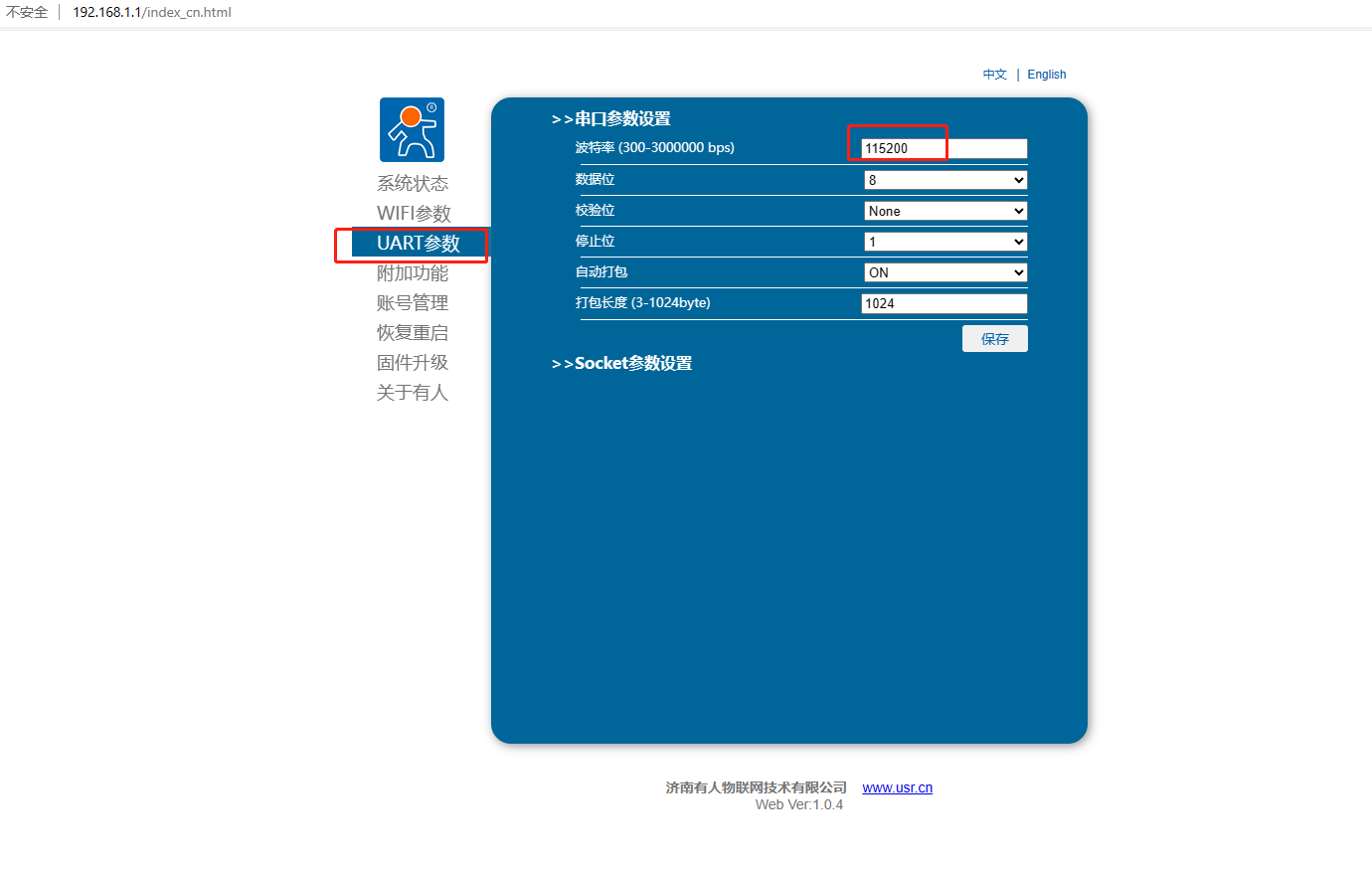

4、UART參數：可以設置串口參數，波特率、數據位、停止位、校驗位。

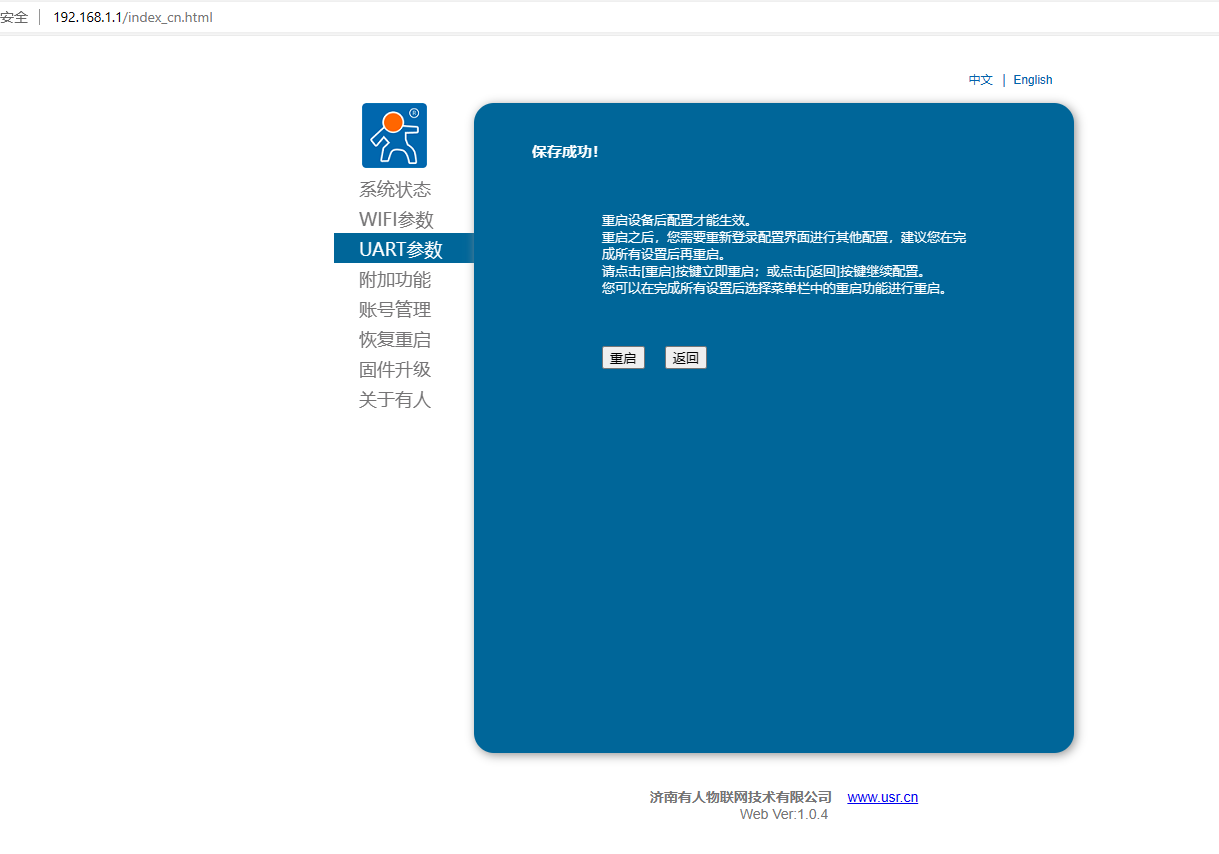

5、網頁重啟

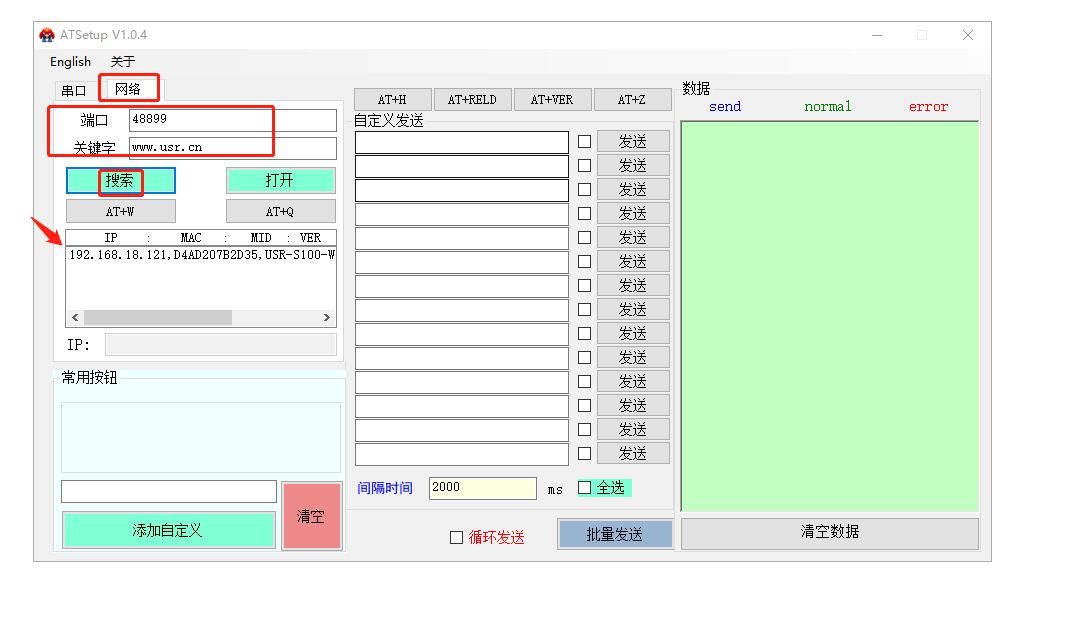

6、電腦連接同一個路由器，用AT-Setup軟件，網絡搜索路由器分配給USR-S100-WA01的IP，這里搜到的是192.168.18.121。

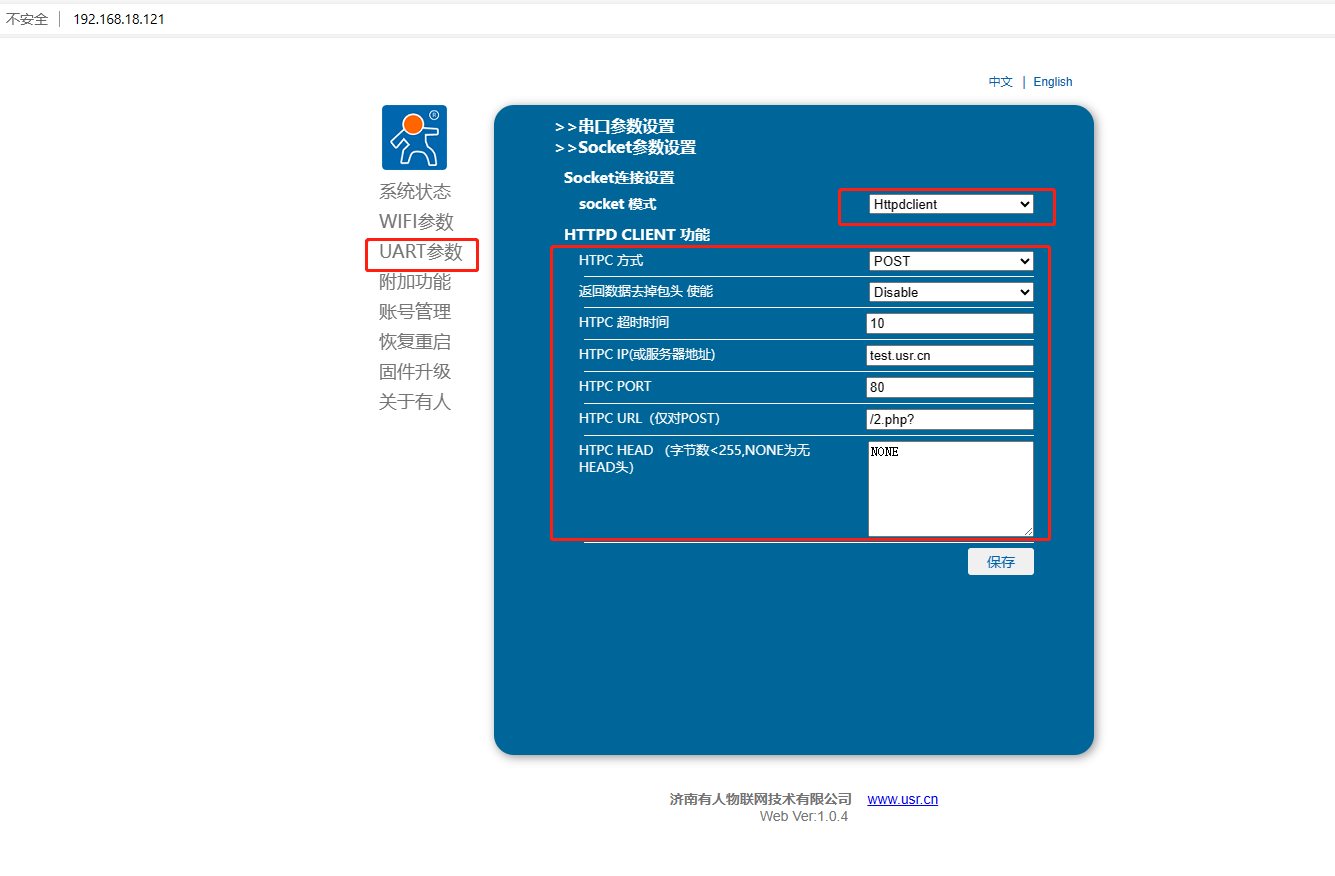

7、電腦瀏覽器輸入這個IP登陸網頁，設置UART參數--Socket參數設置。

Socket模式選擇Httpdclient。

HTPC方式設置POST。

返回數據去掉包頭使能，選擇Disable。

HTPC超時時間，填10S。

HTPC IP填我們遠程測試服務器，test.us.cn。

HTPC PORT填80。

HTPC URL填/2.php?

HTPC HEAD默認是NONE

點擊保存。

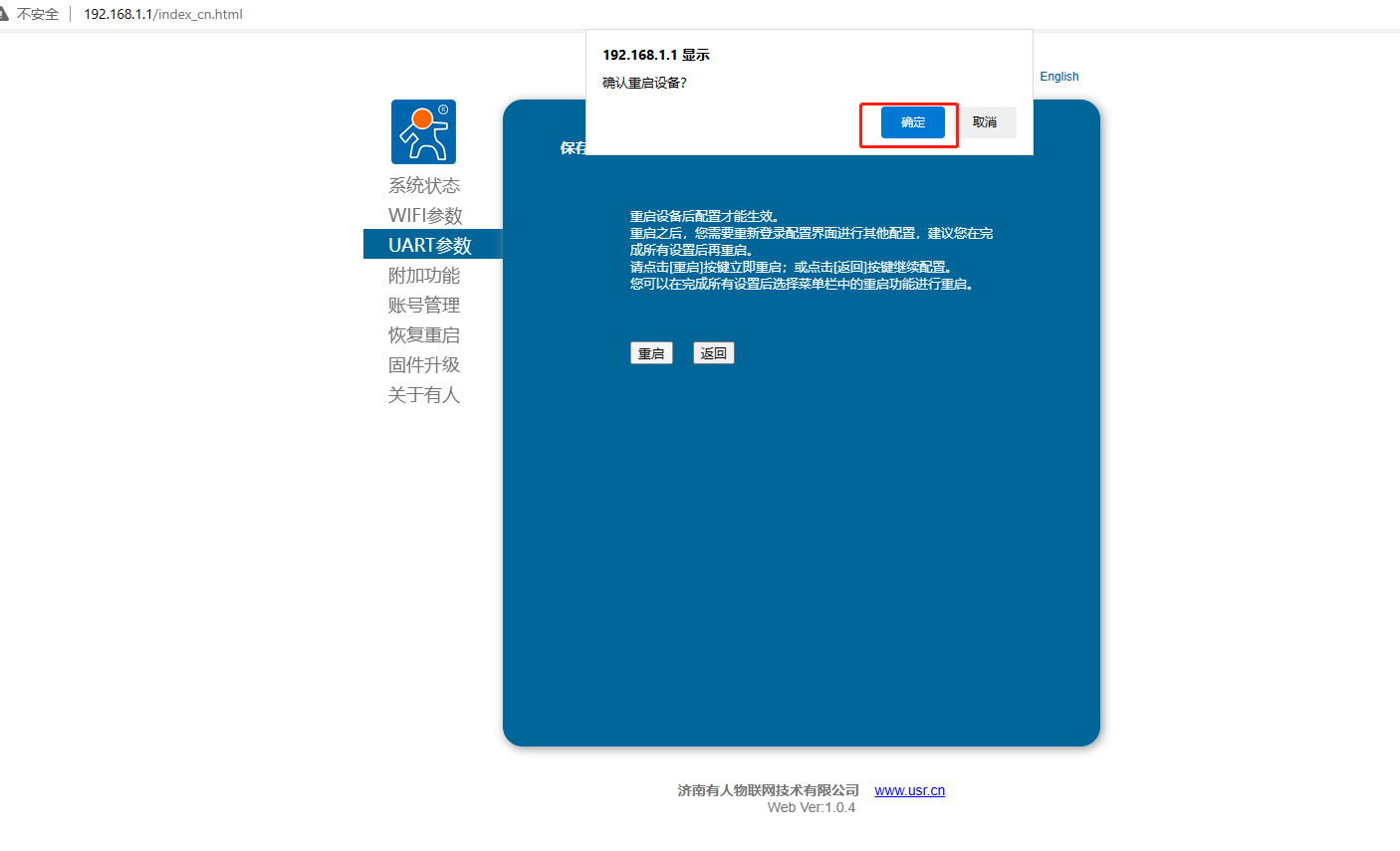

8、網頁重啟。

四、USR-S100-WA01 HTTPD通訊測試

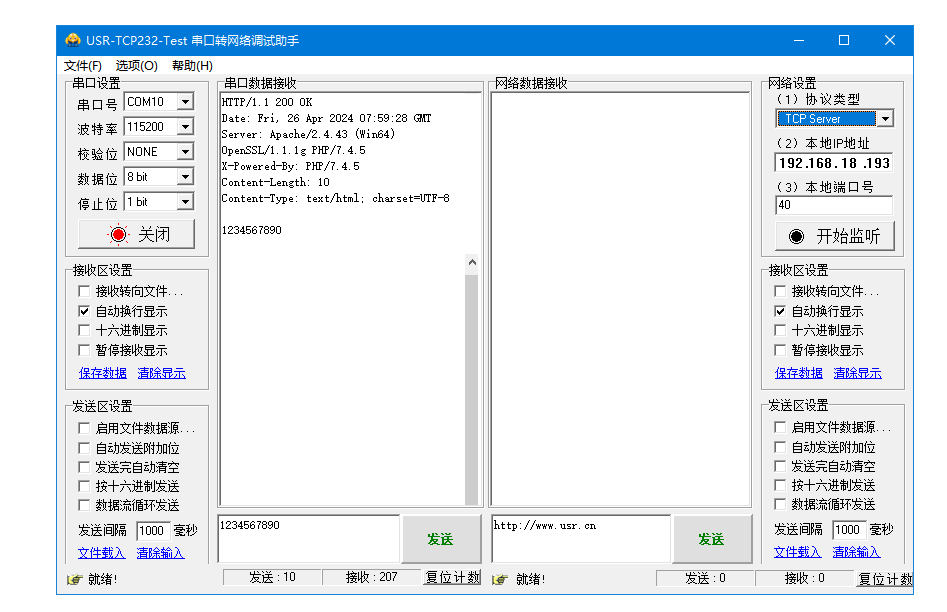

打開網絡助手，打開對應的COM口，串口參數和USR-S100-WA01設置一致。

串口發送請求，1234567890，從測試服務器，收到帶包頭的數據。

編寫人：金志方 編寫日期：2024-06-05

審核人：金志方 審核日期：2024-06-05

訂正版本：V1.0 訂正內容：初稿
