USR-S100-WA01 STA模式TCP通訊示例

一、資料下載

USR-S100 WIFI光伏數據棒通用說明書下載鏈接：http://imbacareer.com.cn/Download/1365.html

USR-S100 WIFI光伏數據棒規格書下載鏈接：http://imbacareer.com.cn/Download/1366.html

網絡調試助手 串口調試助手二合一下載鏈接：http://imbacareer.com.cn/Download/27.html

網絡搜索軟件：http://imbacareer.com.cn/Download/707.html

二、硬件連接

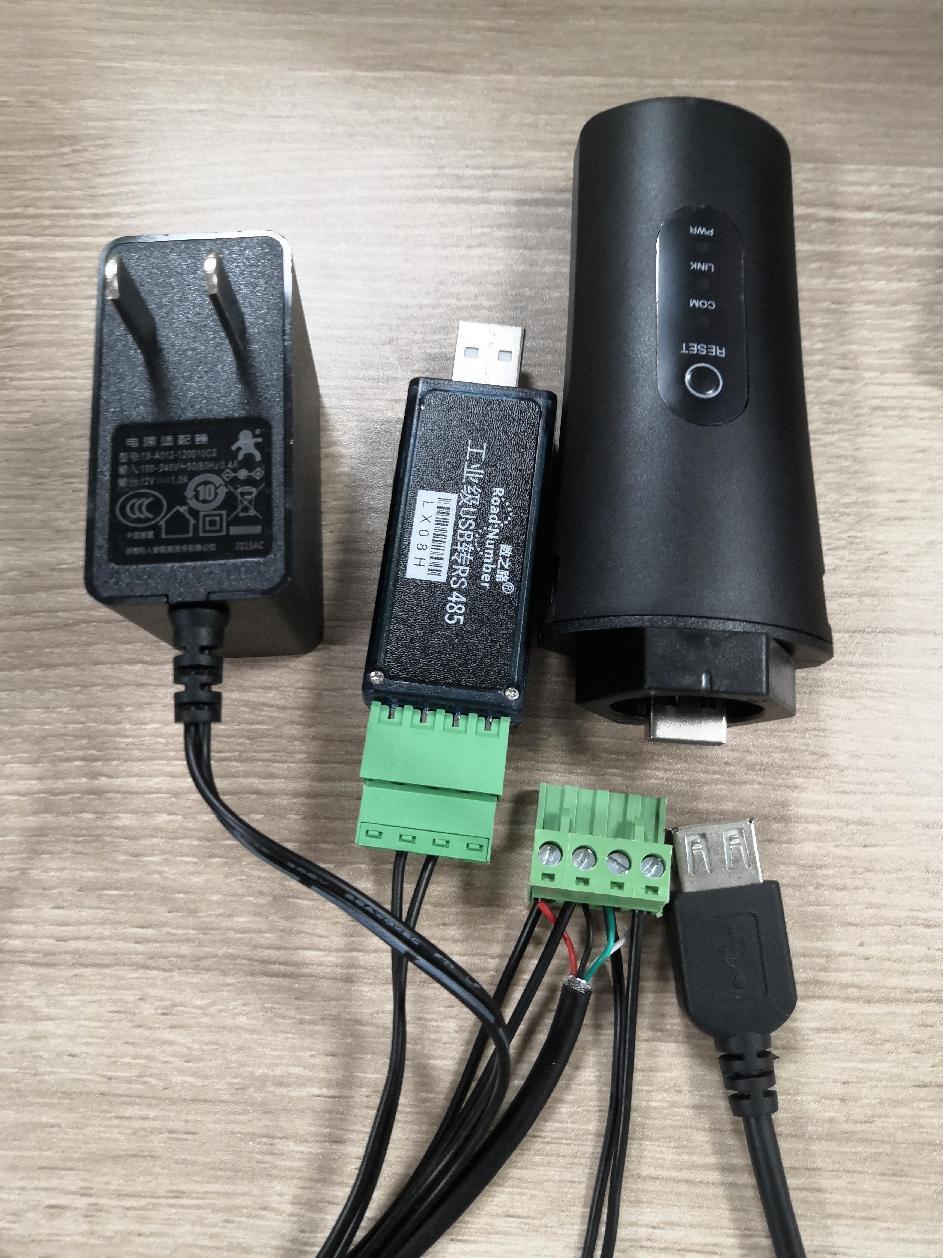

1、所需物品

USR-S100-WA01 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

路由器1個

2、硬件連接

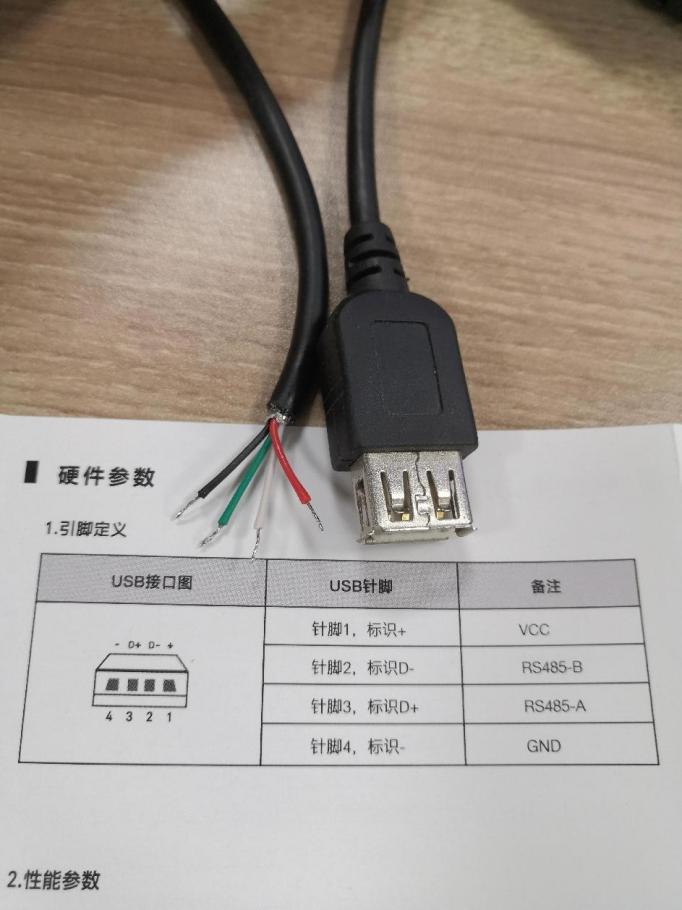

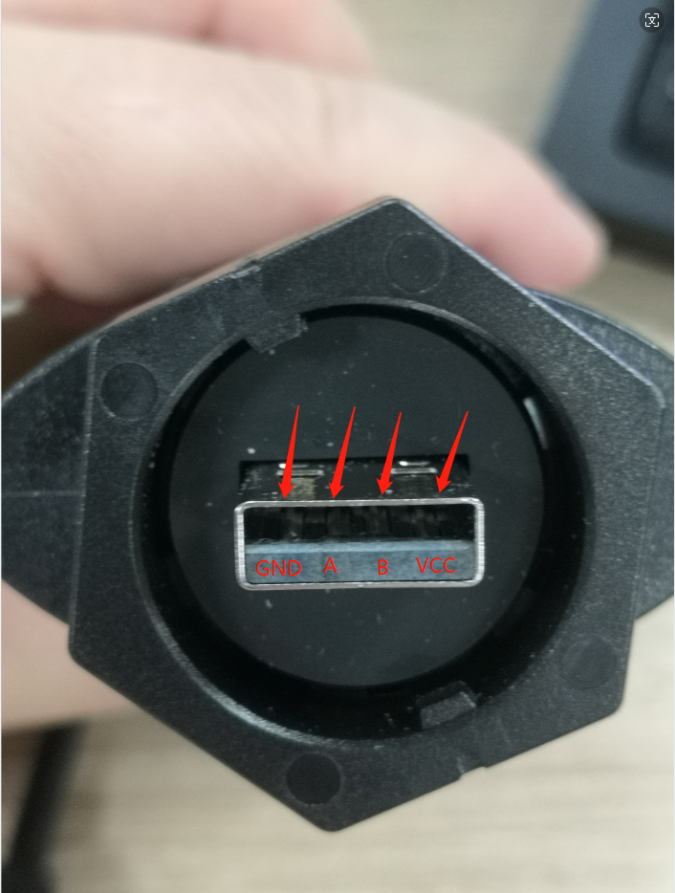

USR-S100-WA01 USB口，可以接USB轉接頭，引出485的AB接線，接USB-RS485。引出的電源正負極，接12V電源適配器，正極接正極，負接負，然后上電。需要USR-S100-WA01設置STA模式連接路由器，電腦連接同個路由器。

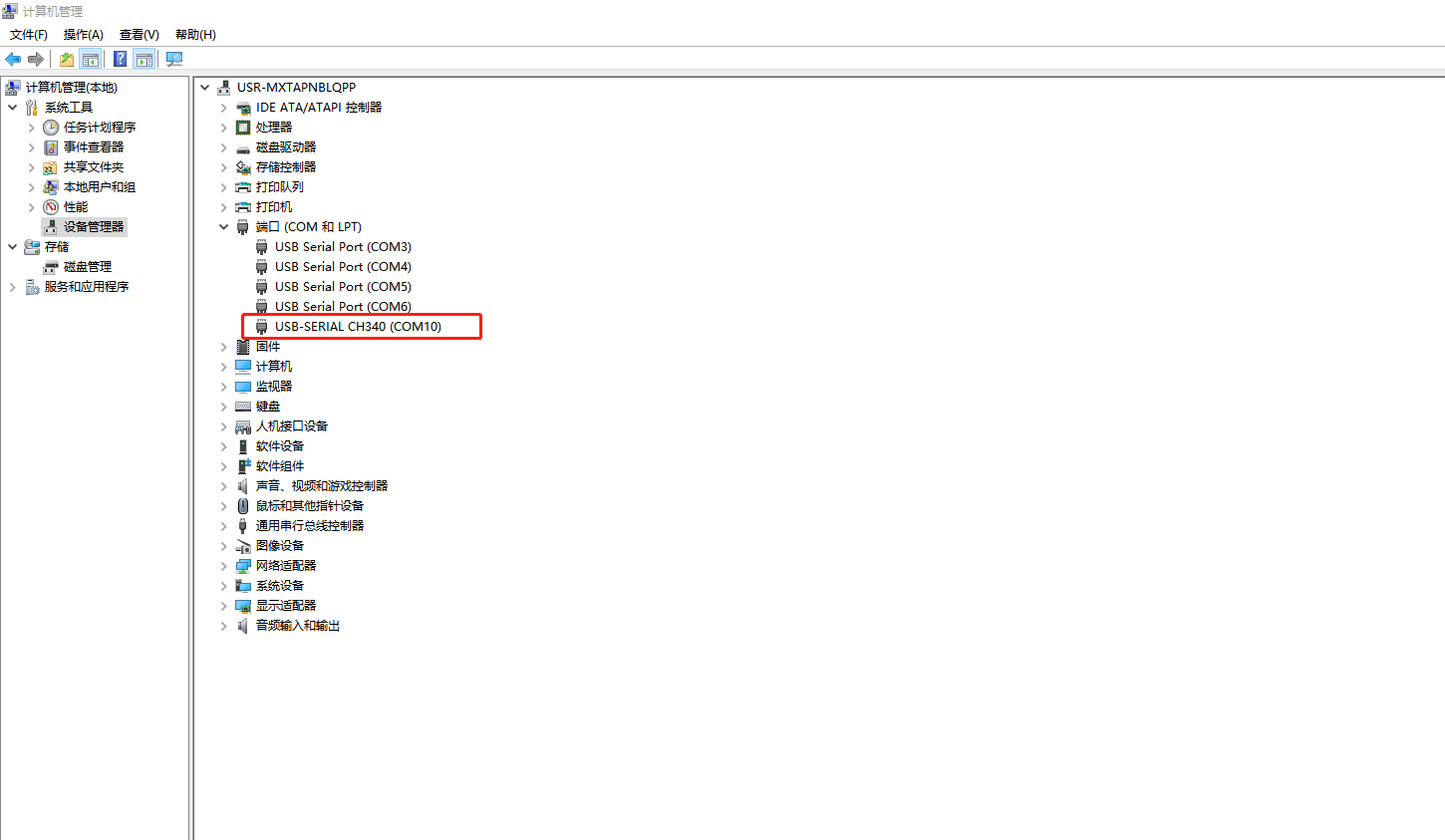

3、確認端口號，USB-RS485接電腦，點擊計算機管理，找到設備管理器，點擊端口，找到USB-RS485對應的COM號。

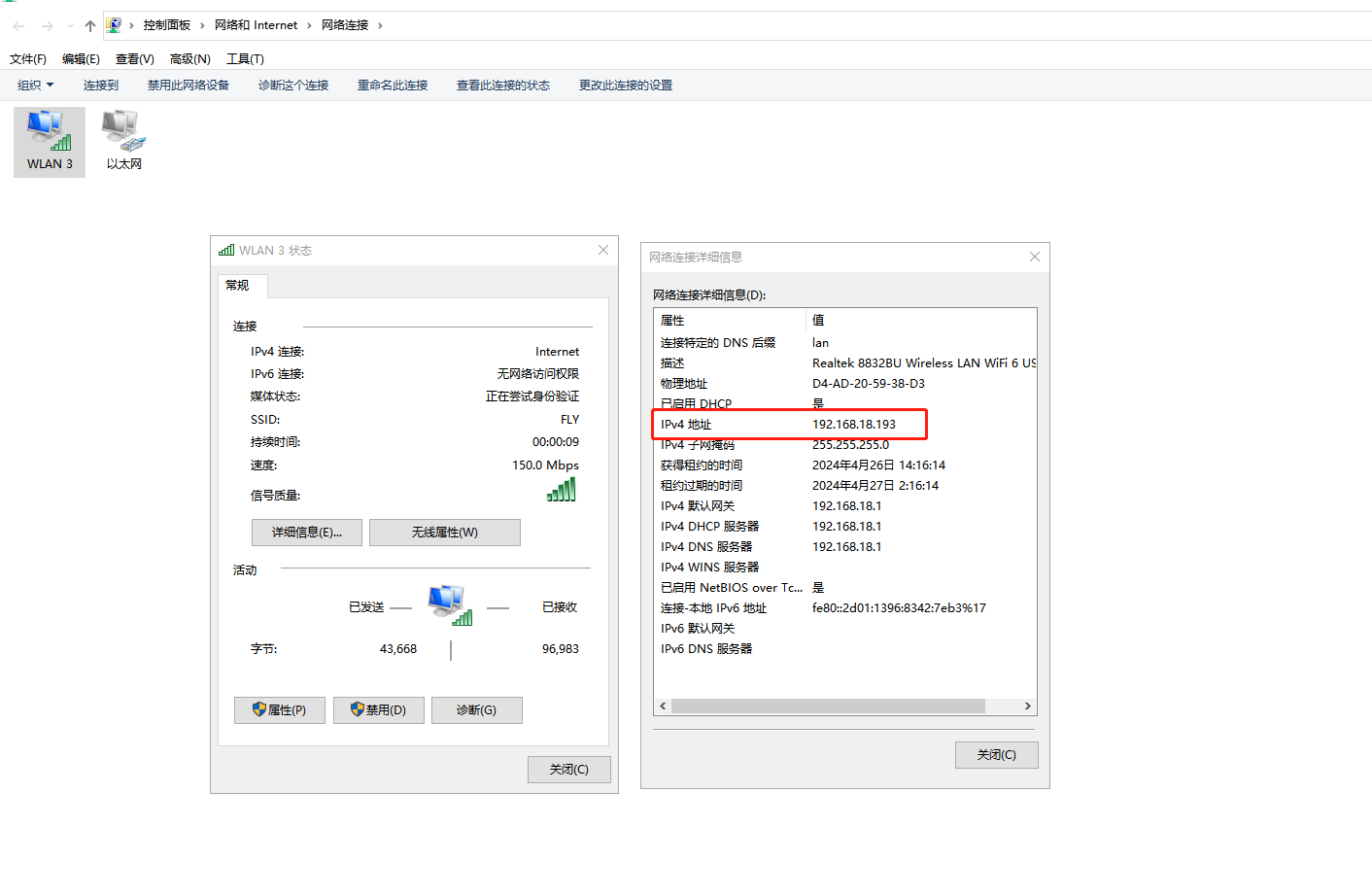

4、電腦連接同一個路由器，查看電腦無線網卡的IP，是192.168.18.193

三、產品參數設置

1、USR-S100-WA01接完線上電，電腦無線網卡搜索連接USR-S100-WA01的WiFi。

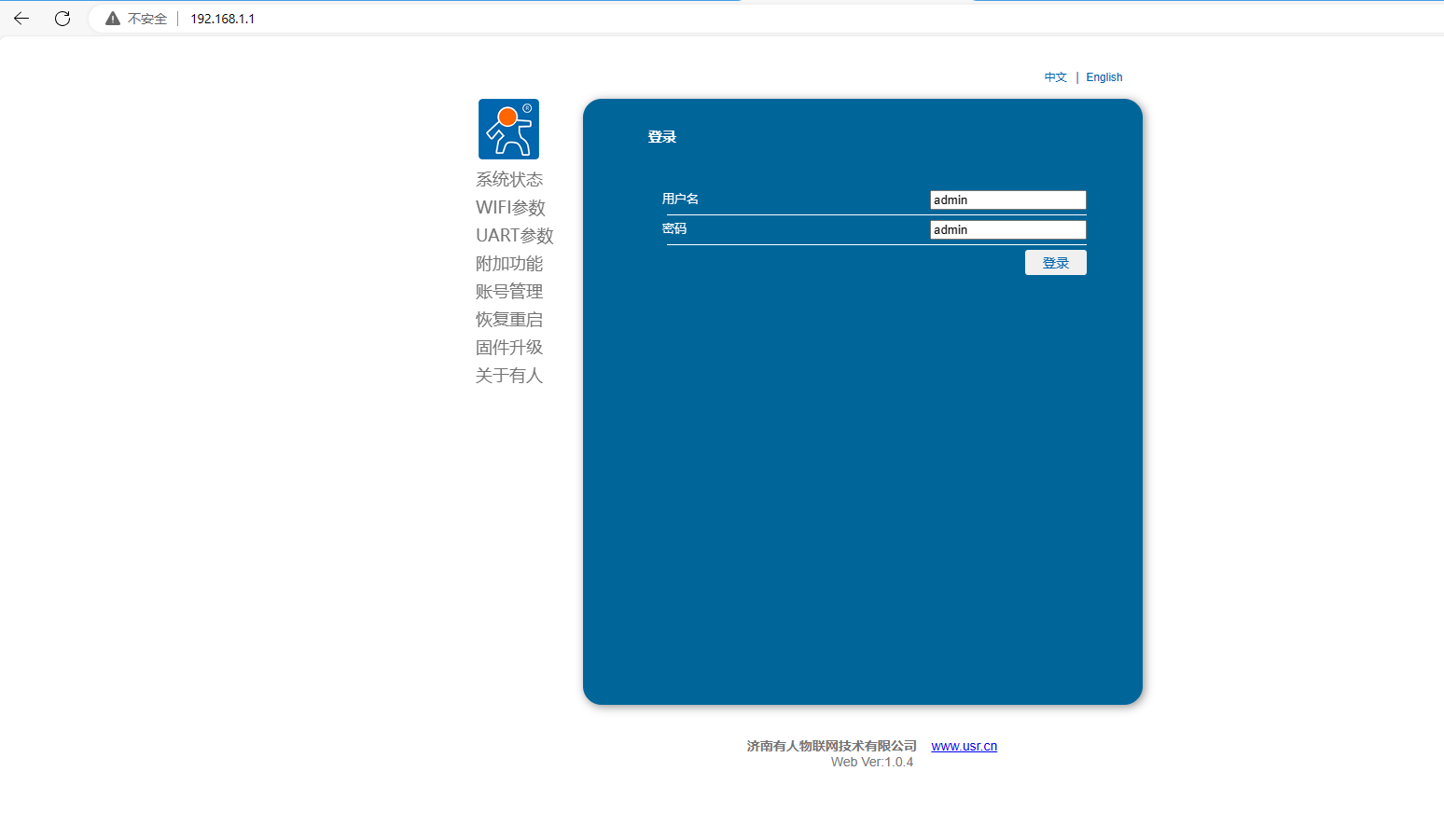

2、瀏覽器輸入U(xiǎn)SR-S100-WA01默認IP 192.168.1.1，登陸網頁，用戶名和密碼都是admin。

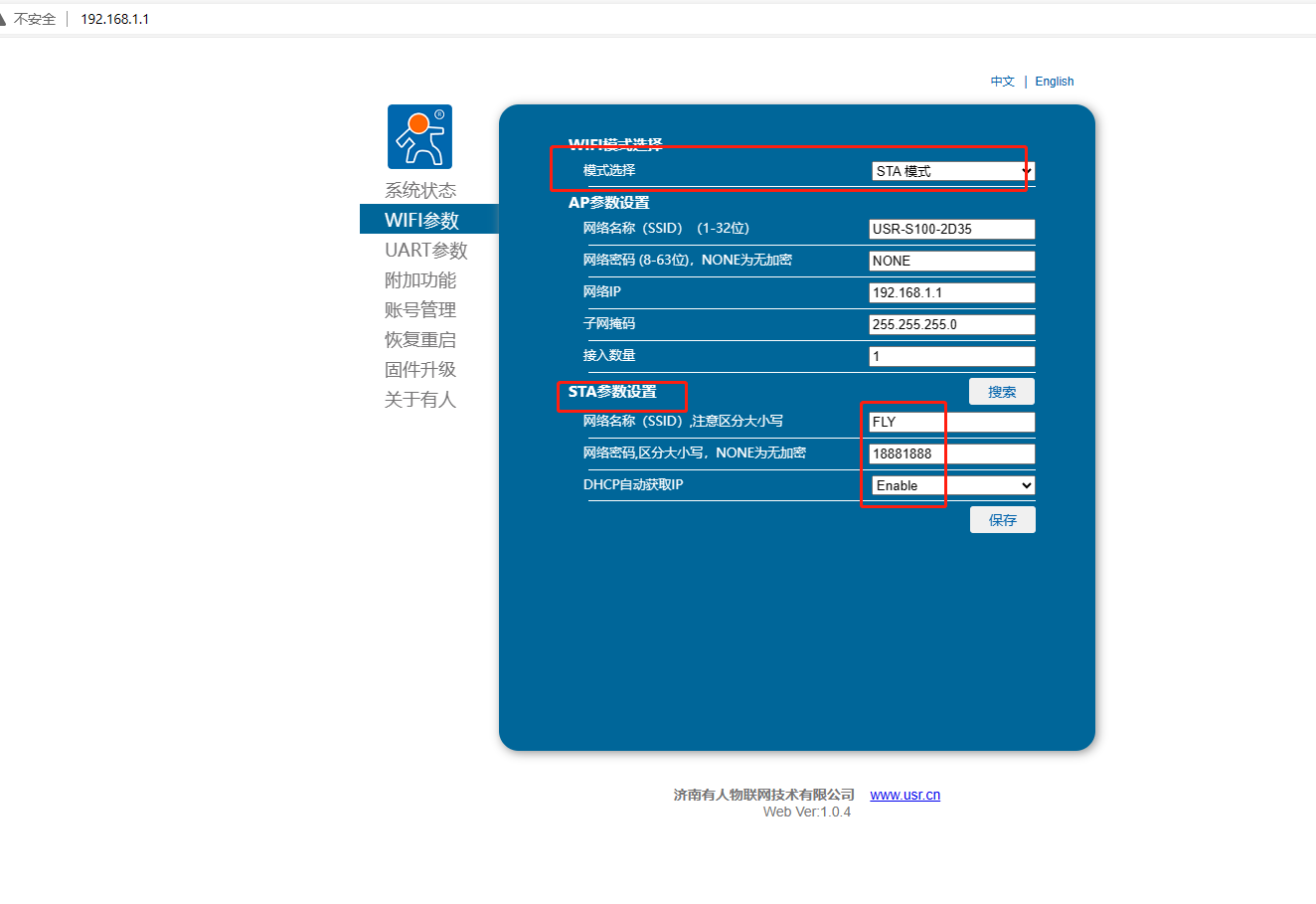

3、模式選擇STA模式。

STA參數設置：網絡名稱填路由器的WiFi名，網絡密碼填路由器的密碼，DHCP自動獲取IP。點擊保存。

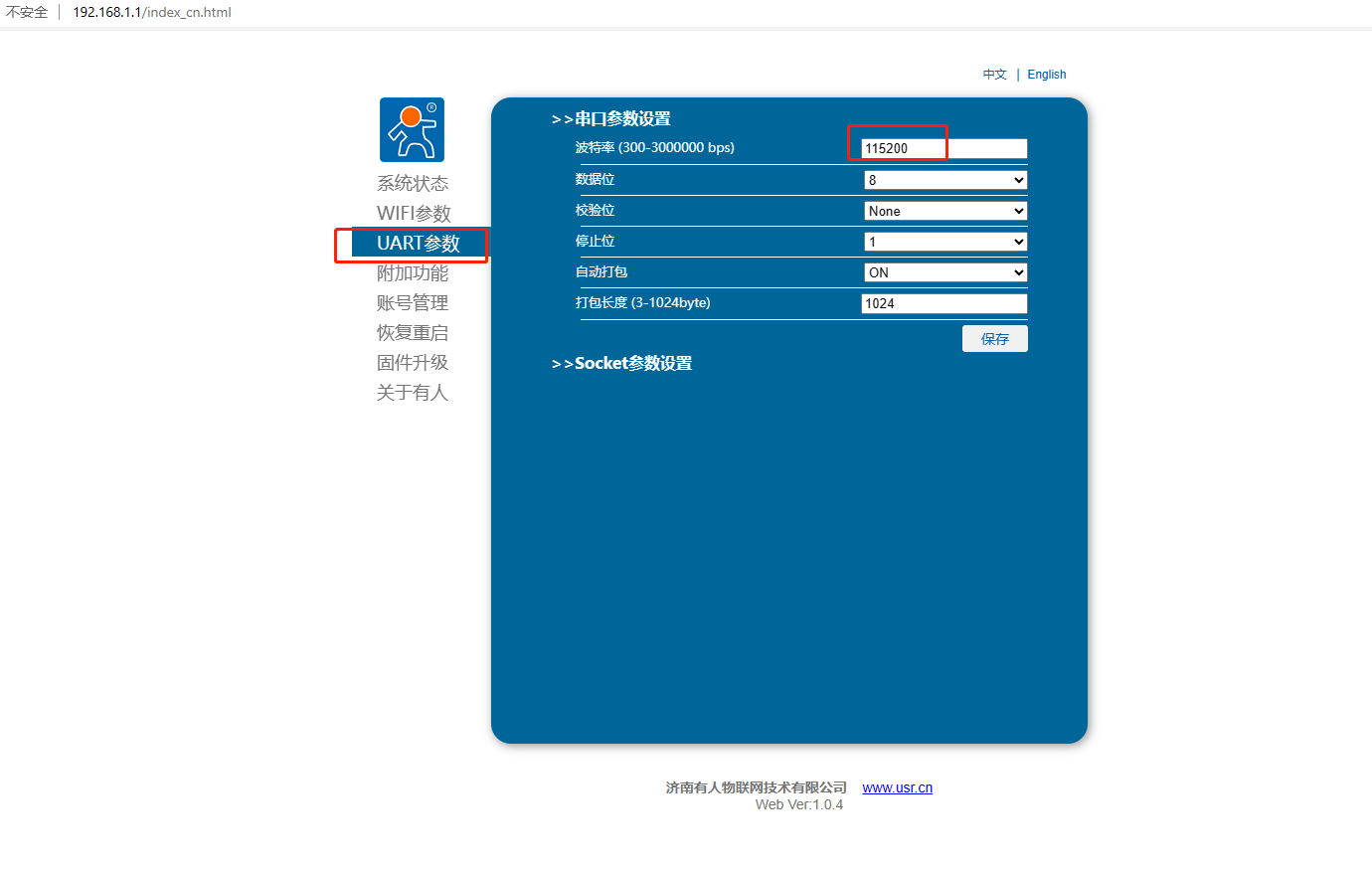

4、UART參數：可以設置串口參數，波特率、數據位、停止位、校驗位。

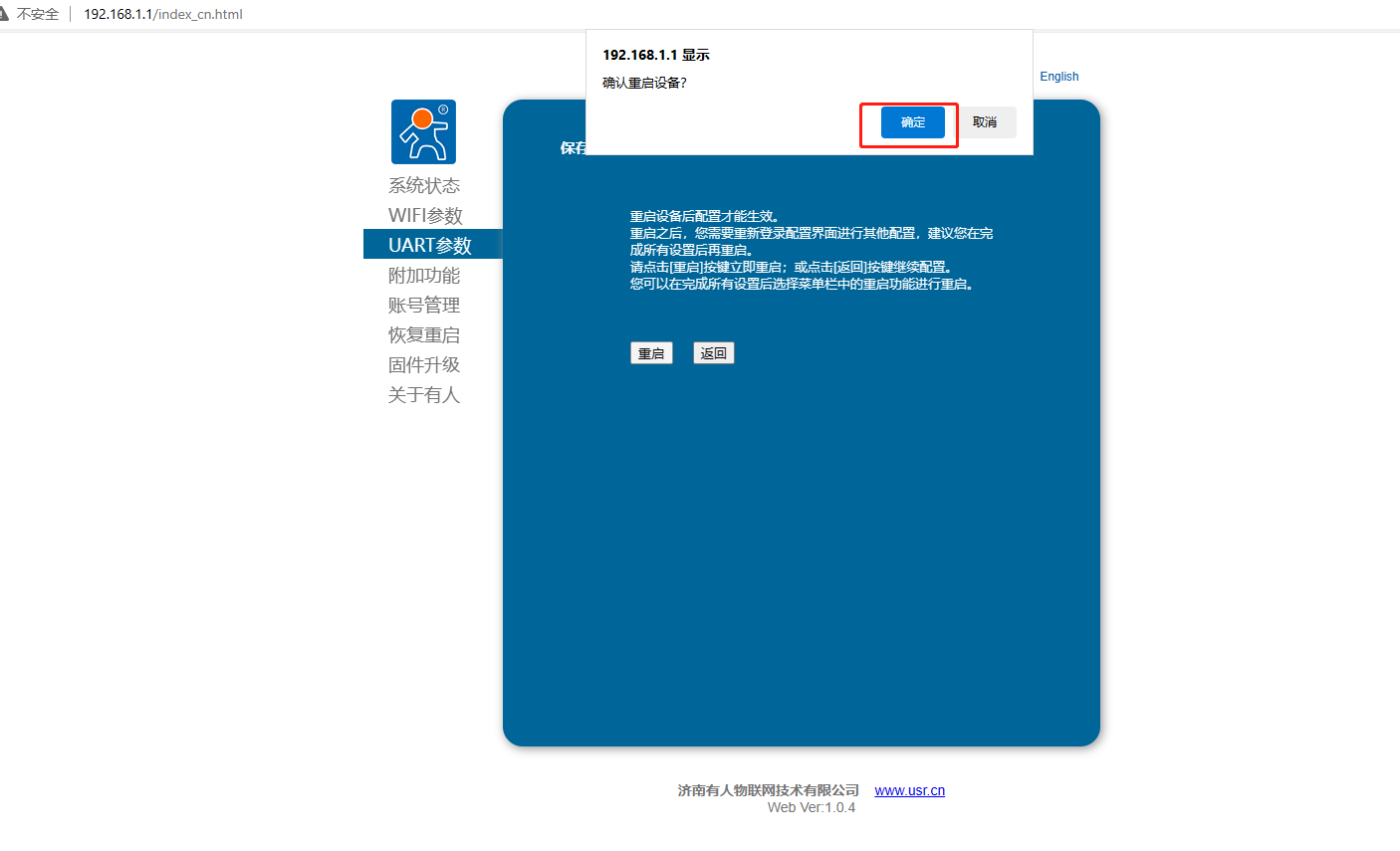

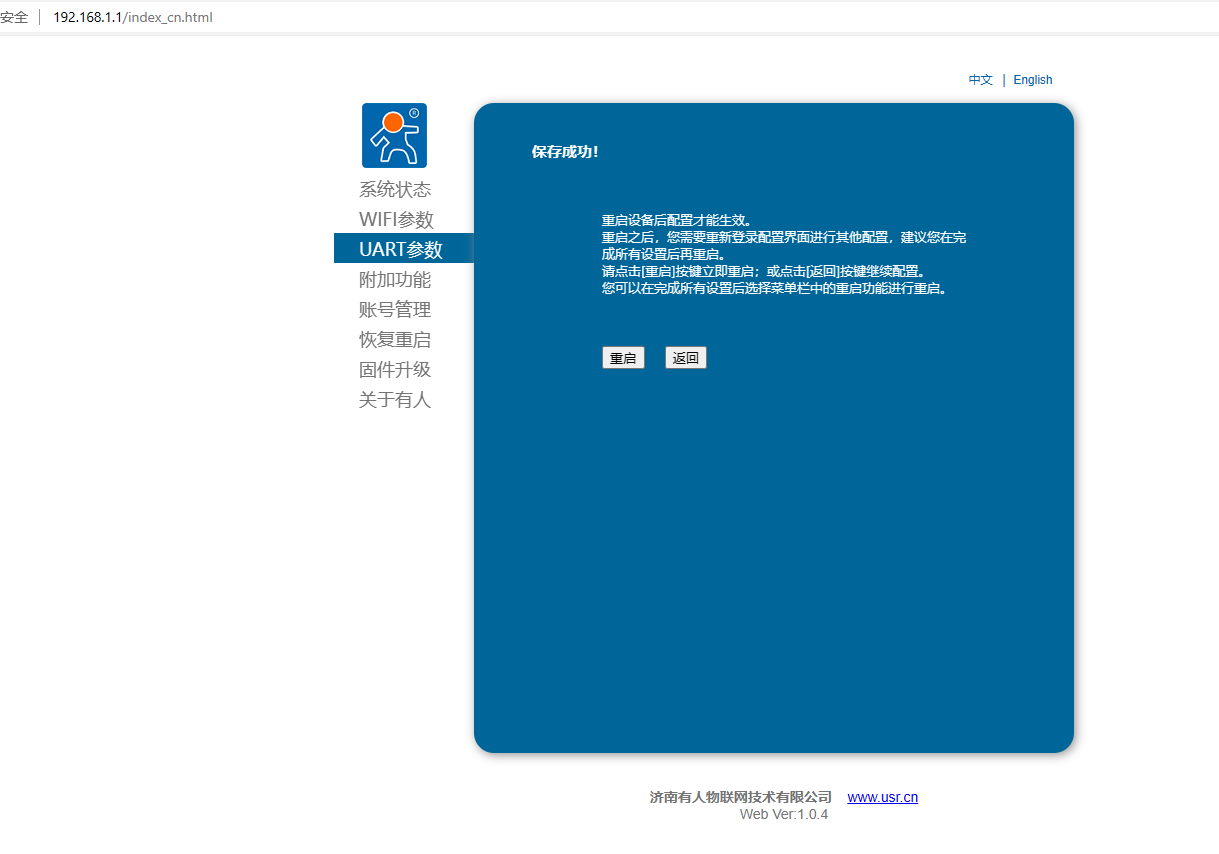

5、網頁重啟

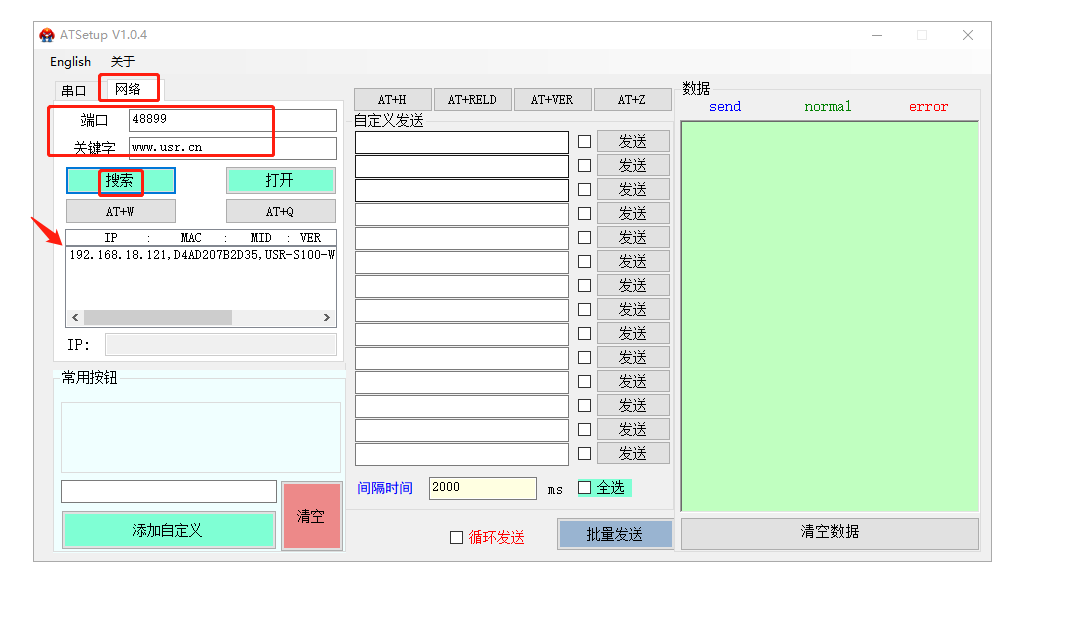

6、電腦連接同一個路由器，用AT-Setup軟件，網絡搜索路由器分配給USR-S100-WA01的IP，這里搜到的是192.168.18.121。

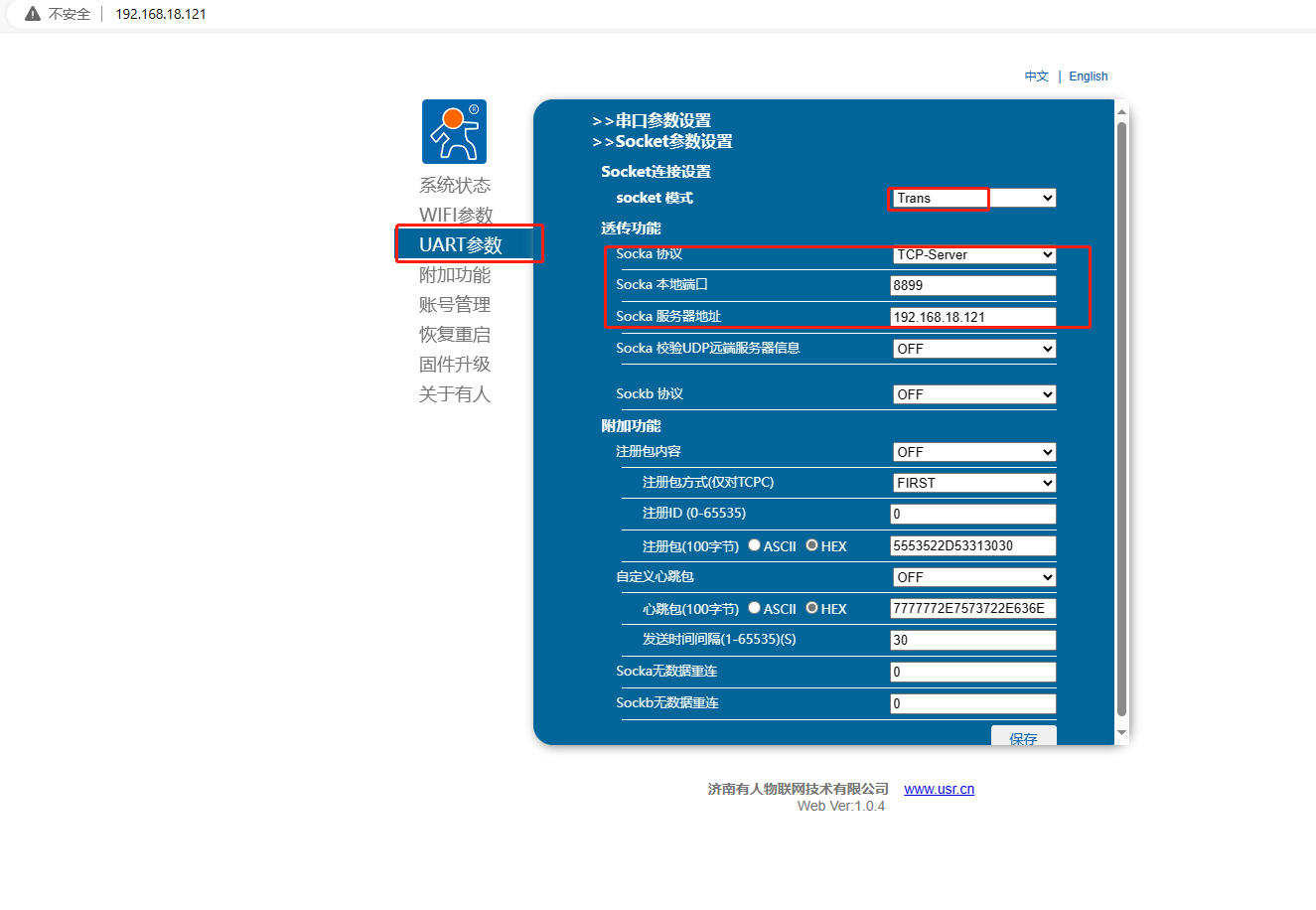

7、電腦瀏覽器輸入這個IP登陸網頁，設置UART參數--Socket參數設置。

Socka協議填TCP-Server，Socka本地端口填8899，Socka服務器地址填192.168.18.121。點擊保存。

8、網頁重啟。

四、USR-S100-WA01做TCP server測試

1、USR-S100-WA01做TCP server測試

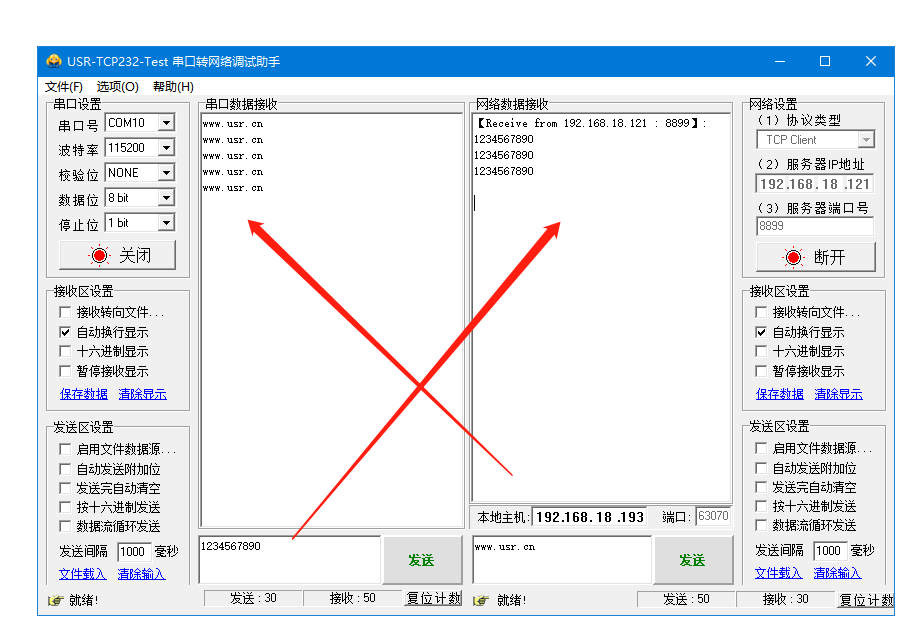

打開網絡助手，做TCP client連接TCP server，服務器IP地址填USR-S100-WA01的IP 192.168.18.121，服務器端口填8899，點擊連接。

打開串口，測試串口給網絡發送數據，網絡給串口發送數據，能夠正常通訊。

五、USR-S100-WA01做TCP client測試

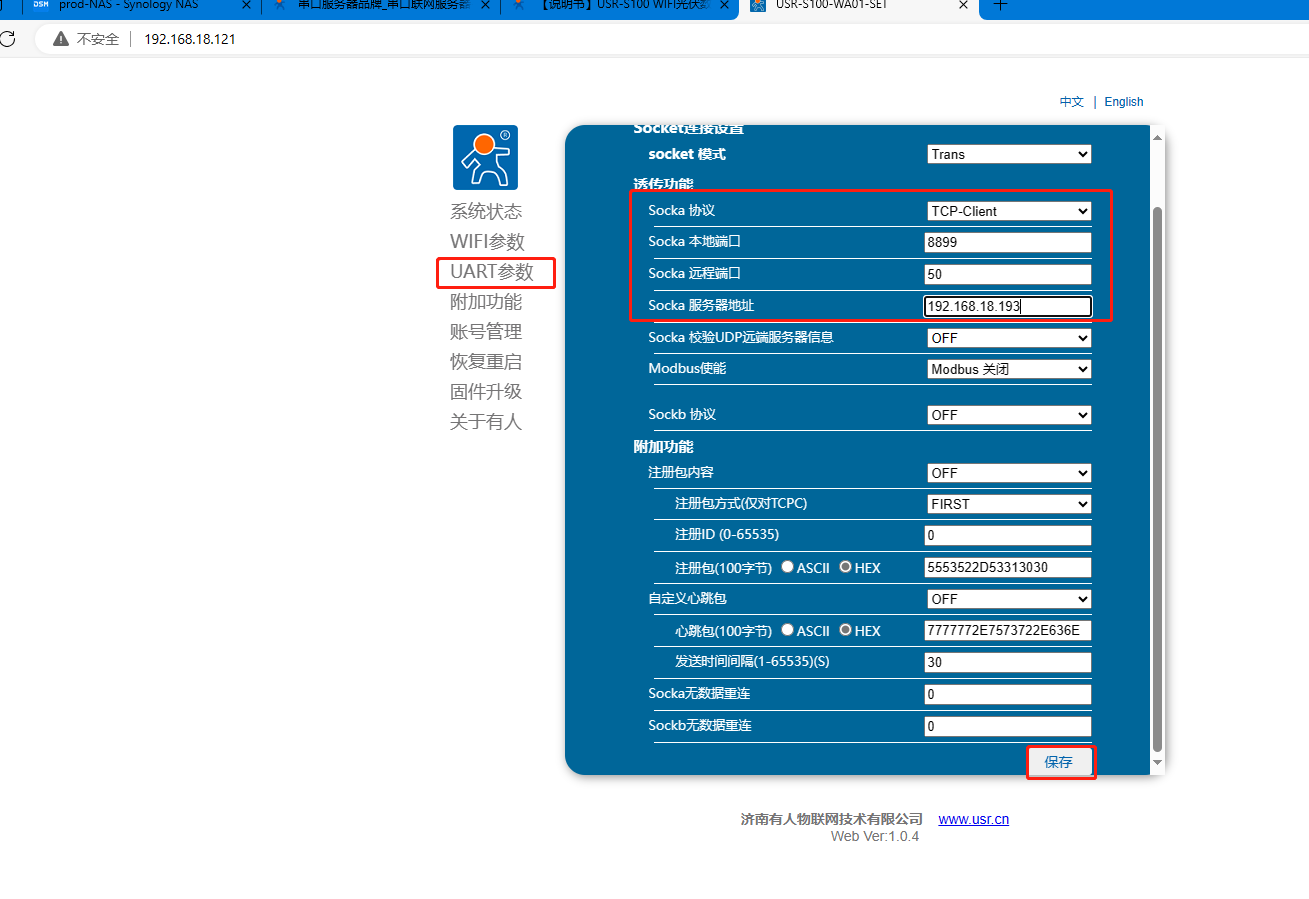

1、瀏覽器輸入192.168.18.121登陸網頁，設置UART參數，修改USR-S100-WA01的參數，socket模式用Trans,Socka協議用TCP-Client，Socka遠程端口用50，Socka服務器地址填電腦的IP 192.168.18.193，點擊保存，網頁重啟。

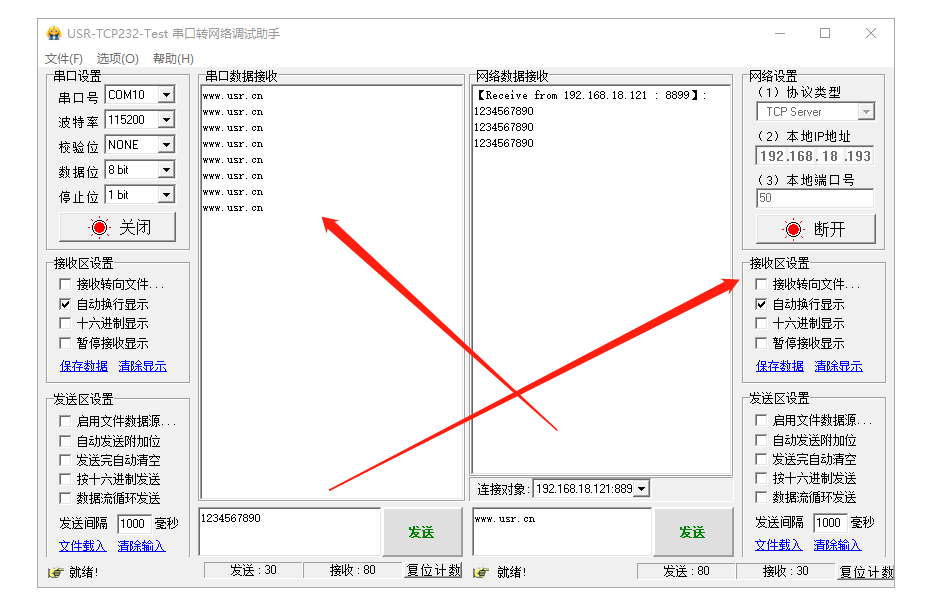

2、打開網絡助手，做TCP server，本地IP地址填電腦的IP 192.168.18.193，本地端口填50，點擊連接。

打開串口，測試串口給網絡發送數據，網絡給串口發送數據，能夠正常通訊。

編寫人：金志方 編寫日期：2024-06-05

審核人：金志方 審核日期：2024-06-05

訂正版本：V1.0 訂正內容：初稿
