USR-S100-WA01 AP模式雙socket通訊示例

一、資料下載

USR-S100 WIFI光伏數據棒通用說明書下載鏈接：http://imbacareer.com.cn/Download/1365.html

USR-S100 WIFI光伏數據棒規格書下載鏈接：http://imbacareer.com.cn/Download/1366.html

網絡調試助手 串口調試助手二合一下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

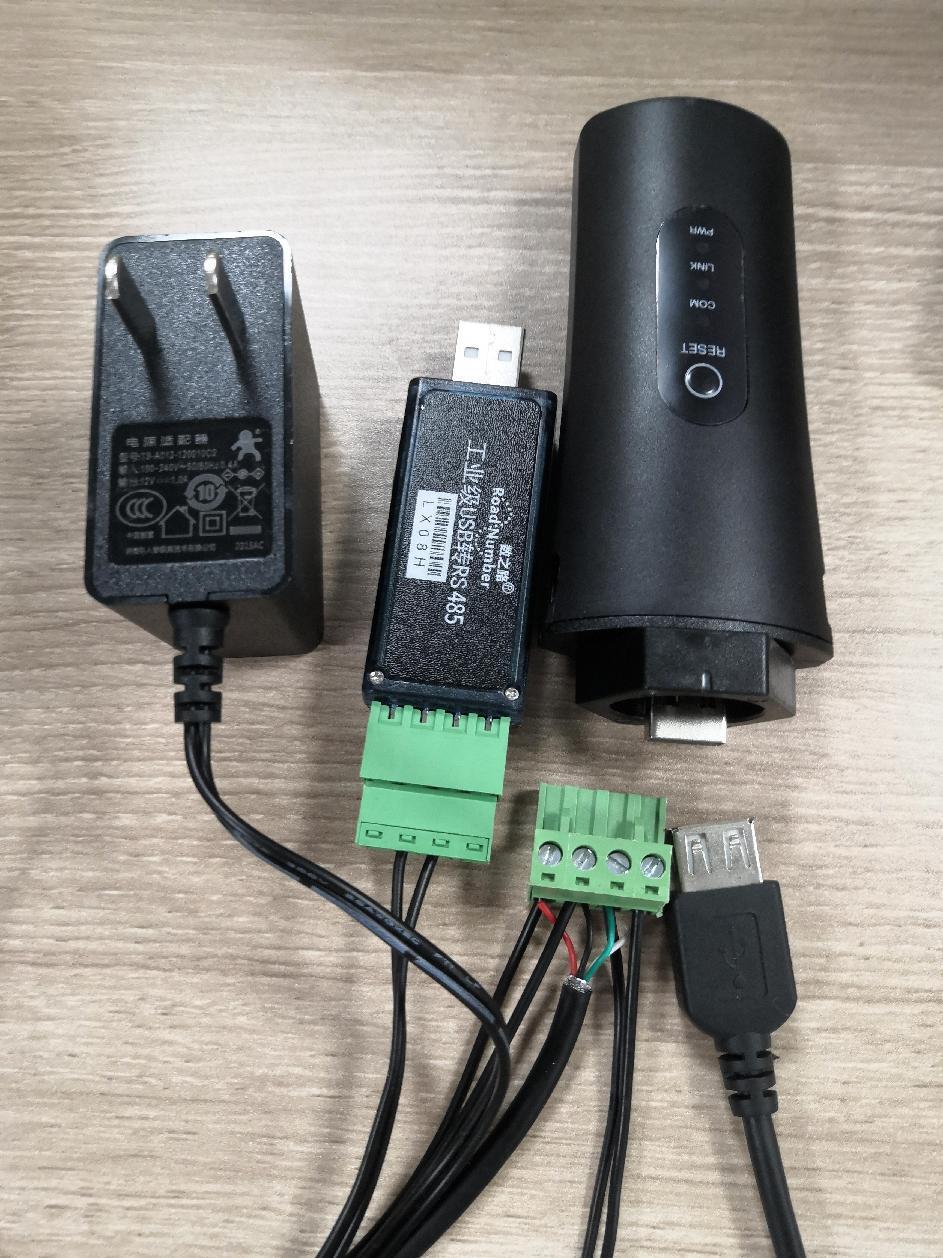

1、所需物品

USR-S100-WA01 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

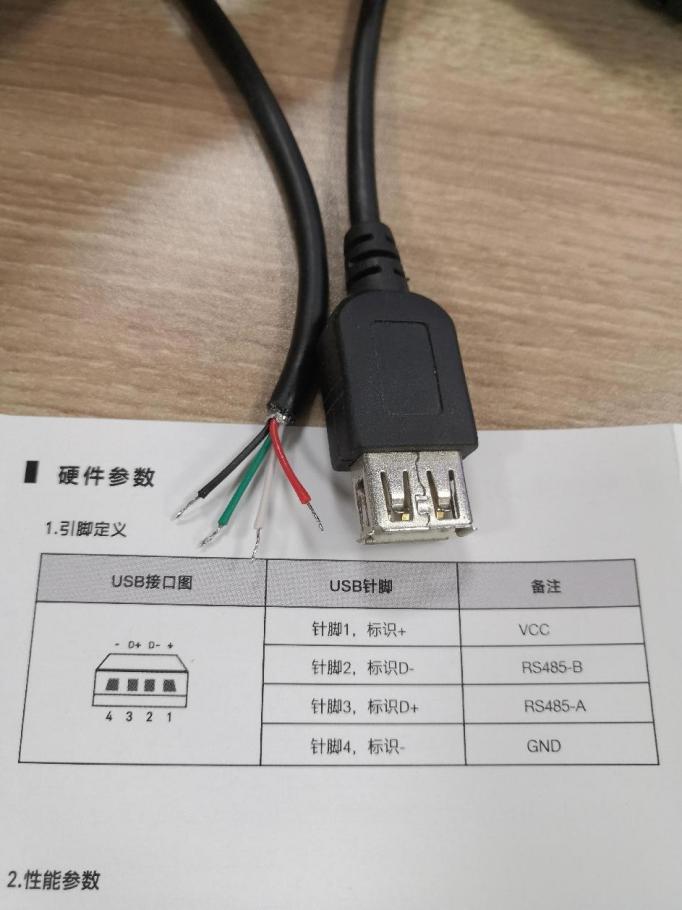

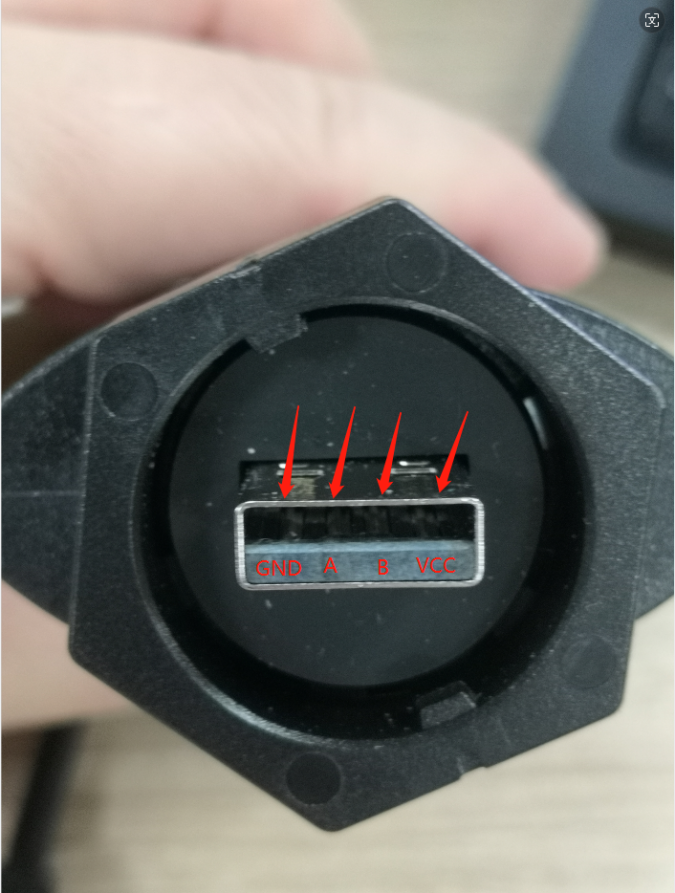

USR-S100-WA01 USB口，可以接USB轉接頭，引出485的AB接線，接USB-RS485。引出的電源正負極，接12V電源適配器，正極接正極，負接負，然后上電。

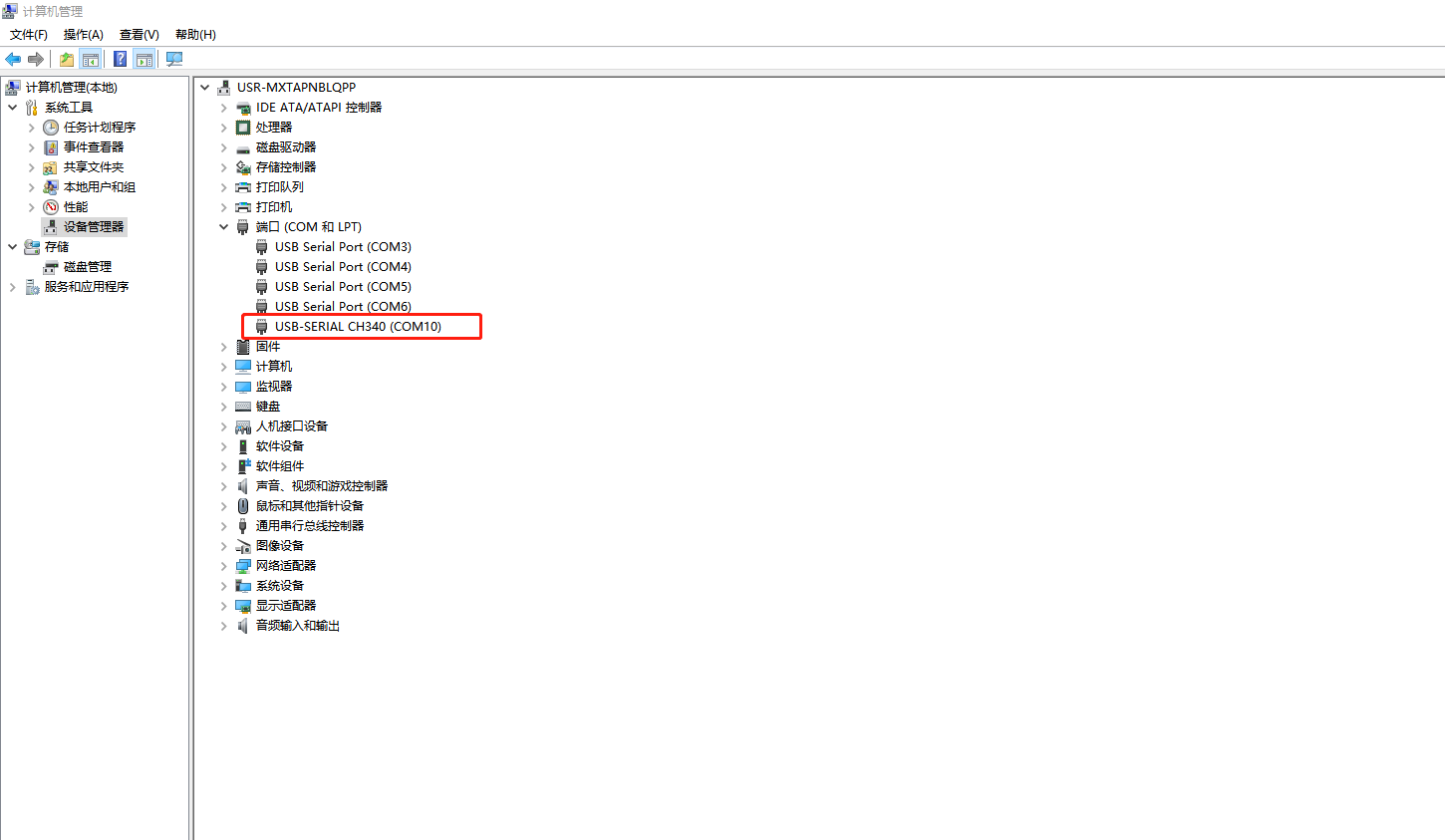

3、確認端口號，USB-RS485接電腦，點擊計算機管理，找到設備管理器，點擊端口，找到USB-RS485對應的COM號。

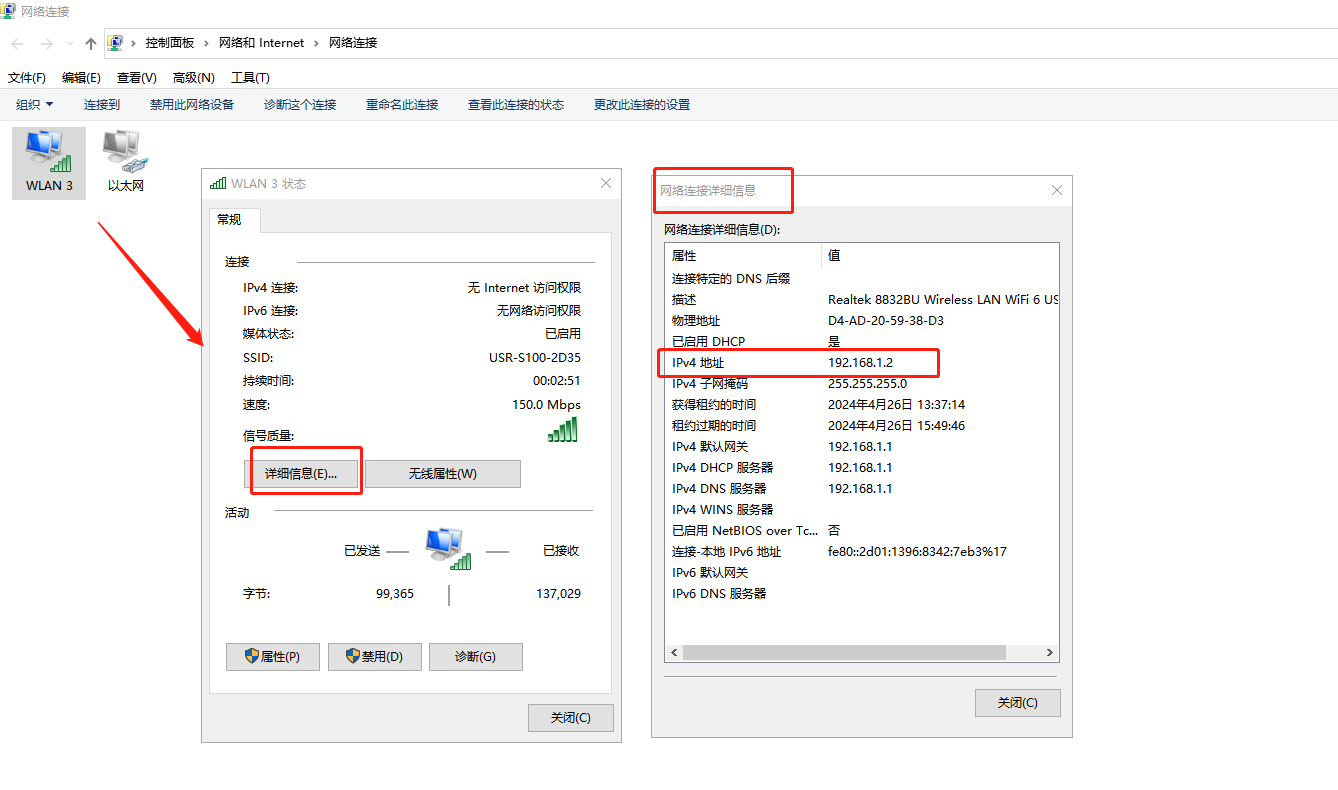

4、查看電腦無線網卡的IP

電腦連接USR-S100-WA01的WiFi之后，查看無線網卡的IP，是192.168.1.2

三、產品參數設置

1、USR-S100-WA01接完線上電，電腦無線網卡搜索連接USR-S100-WA01的WiFi。

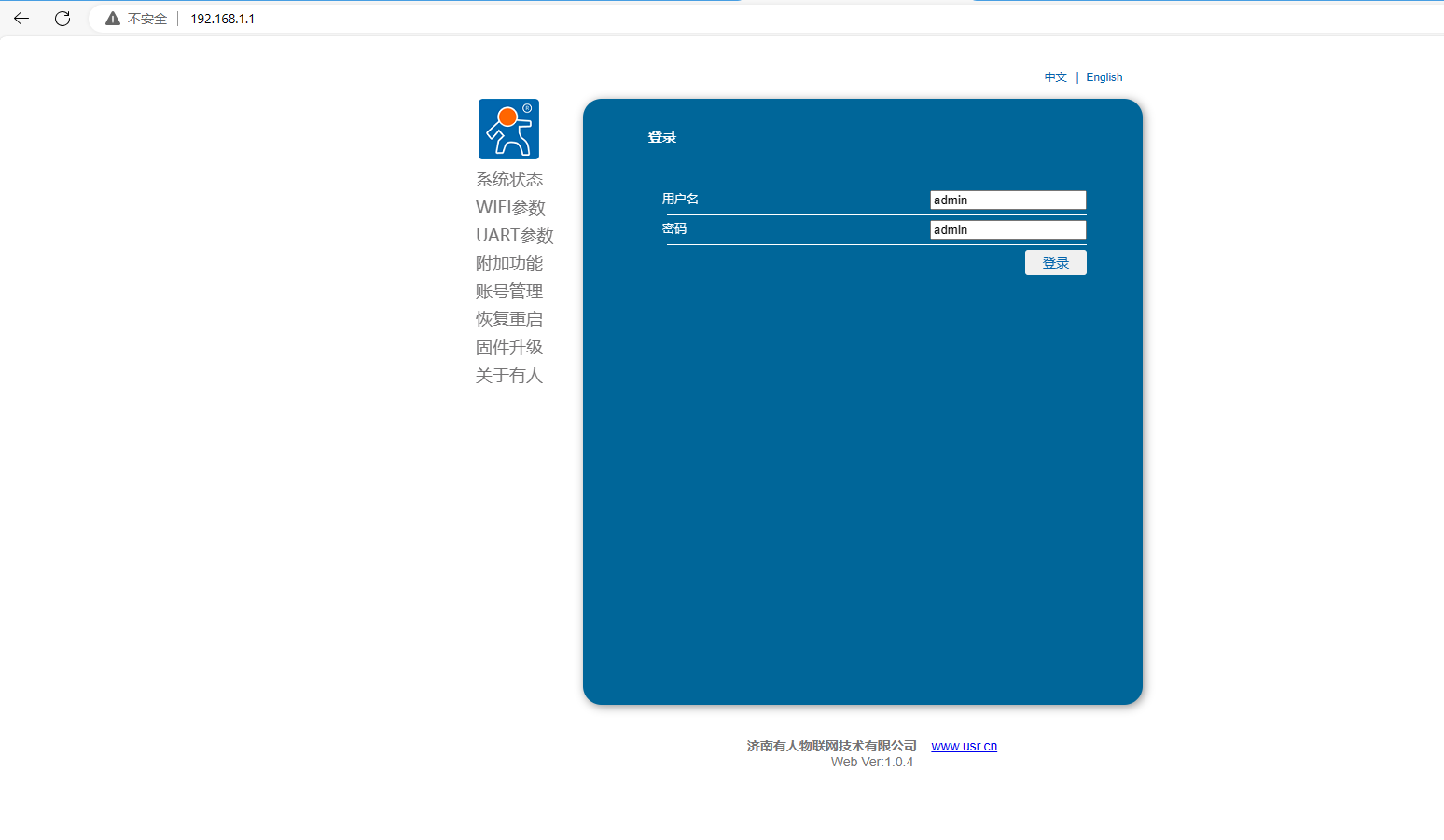

2、瀏覽器輸入U(xiǎn)SR-S100-WA01默認IP 192.168.1.1，登陸網頁，用戶名和密碼都是admin。

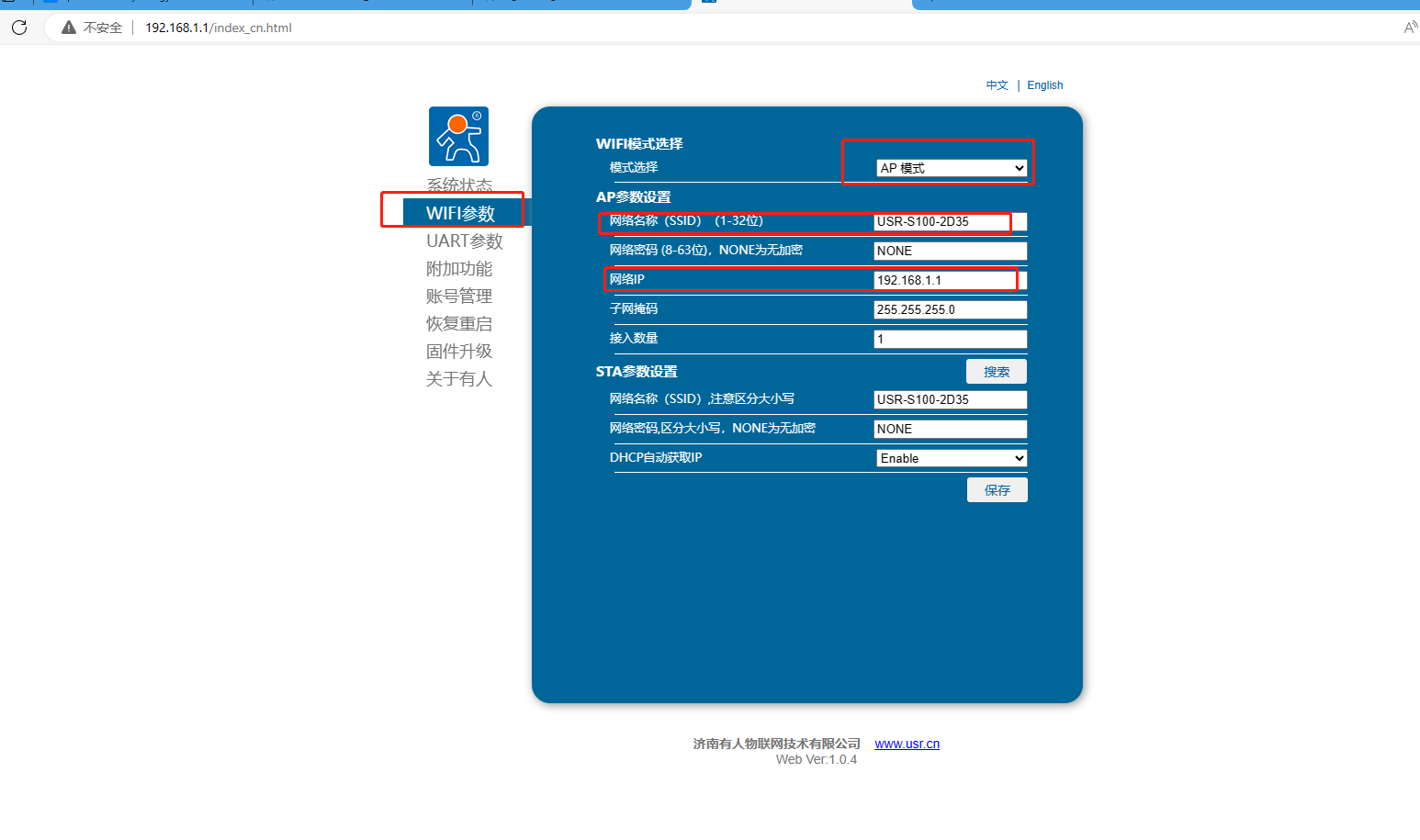

3、模式選擇AP模式，網絡名稱和網絡密碼可以自己設置。

網絡IP默認是192.168.1.1，也可以修改。

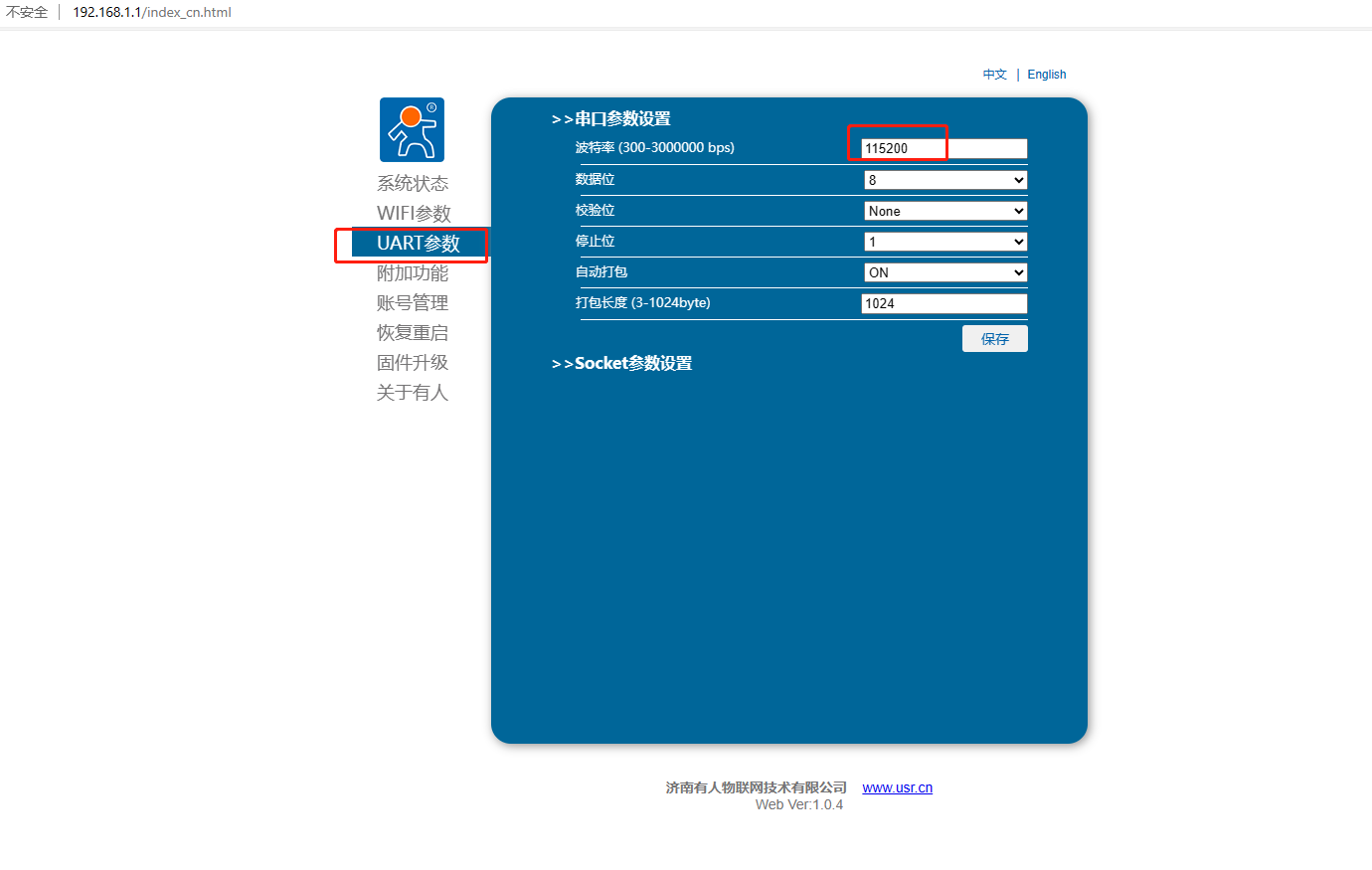

4、UART參數：可以設置串口參數，波特率、數據位、停止位、校驗位。

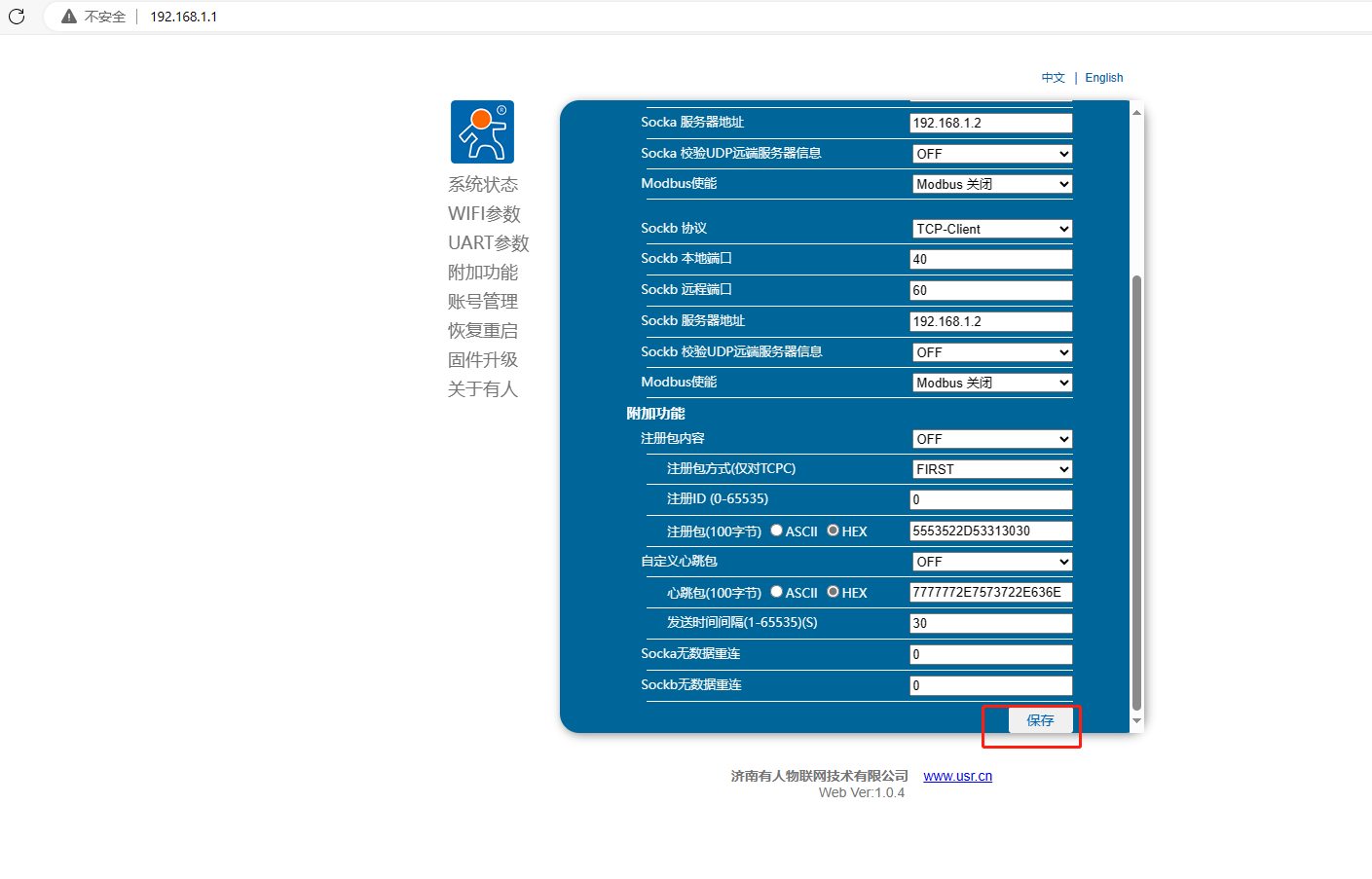

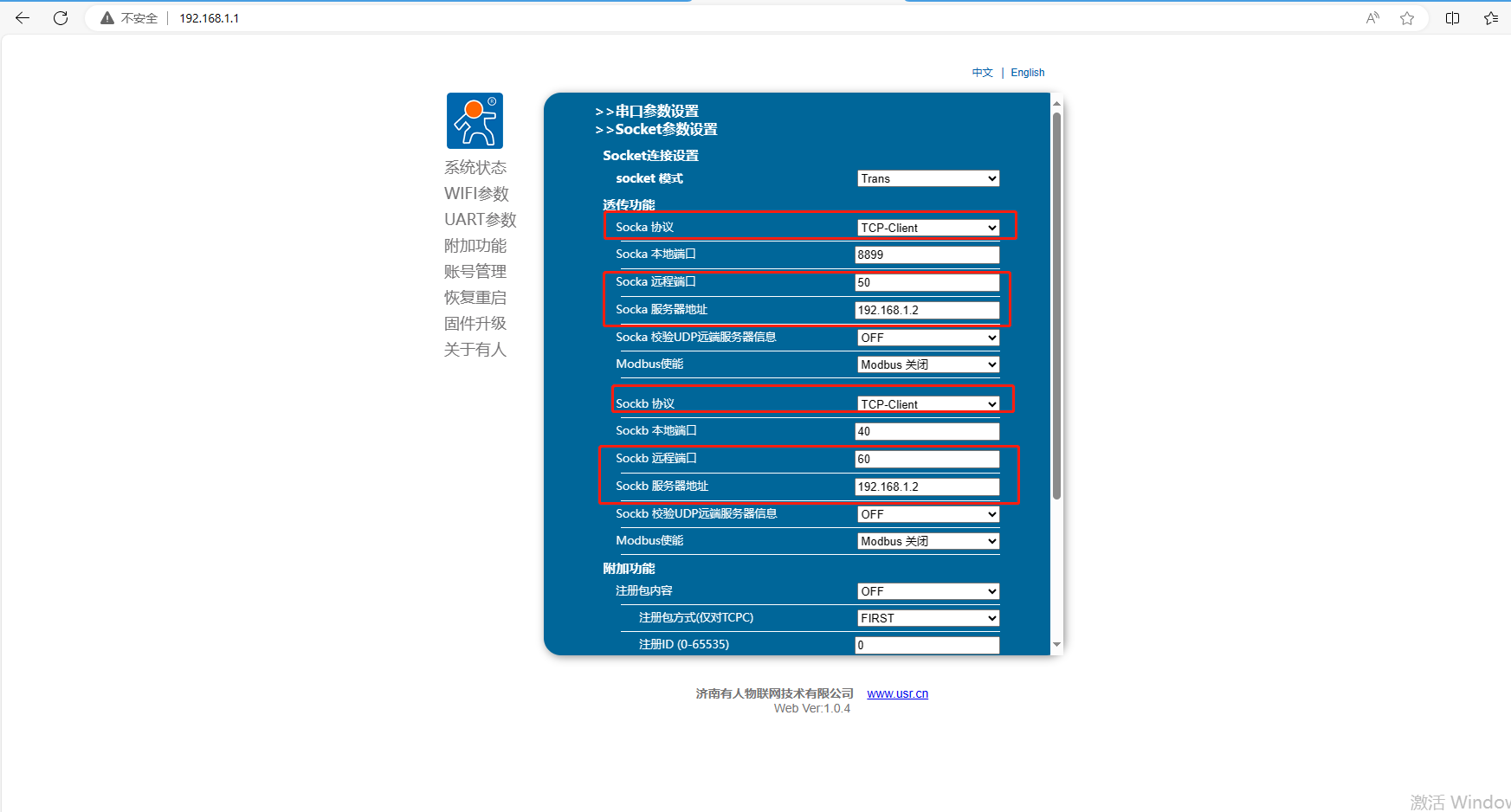

5、UART參數--Socket參數設置：

socket模式用Trans

（1）Socka參數設置：Socka協議用TCP-Client，Socka本地端口用8899，Socka遠程端口用50，Socka服務器地址填192.168.1.2(電腦的IP）
（2）Sockb參數設置：Sockb協議用TCP-Client，Sockb本地端口用40，Sockb遠程端口用60，Sockb服務器地址填192.168.1.2(電腦的IP）

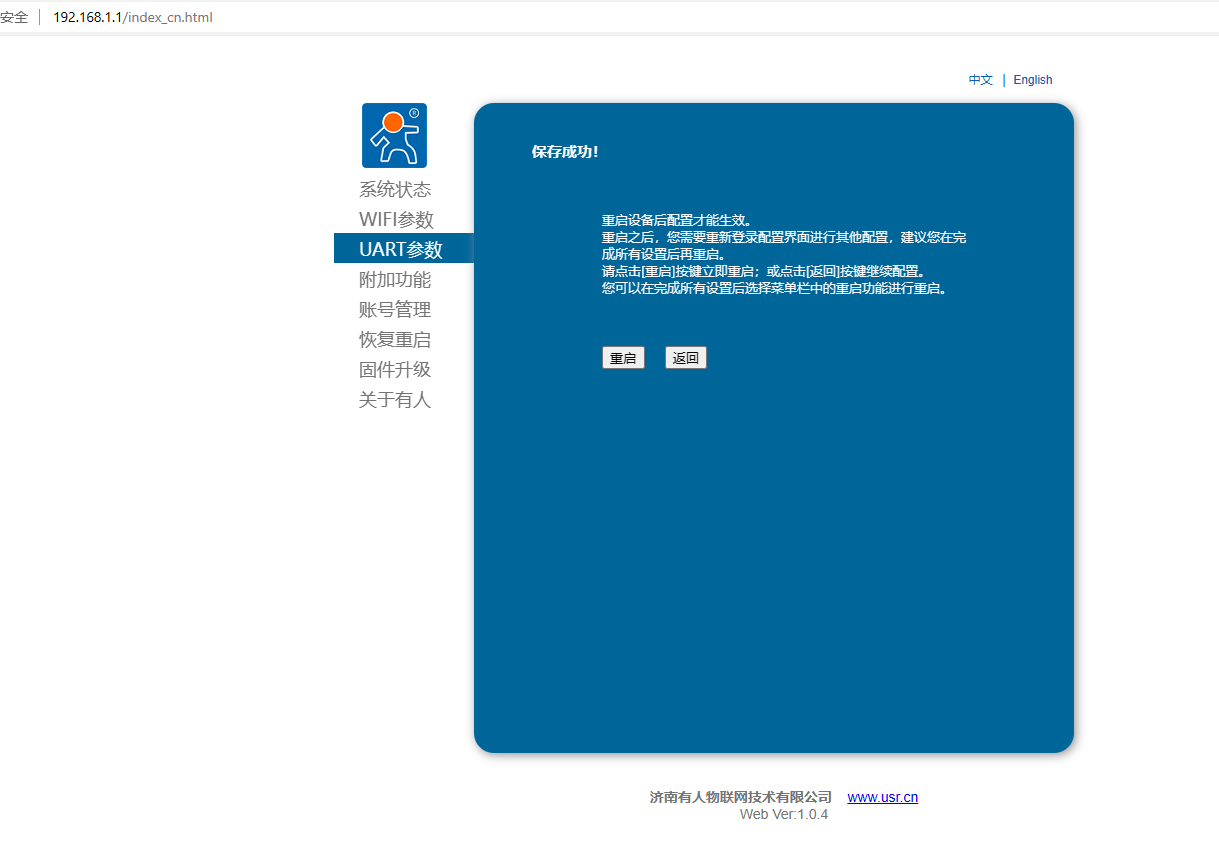

（3）點擊保存

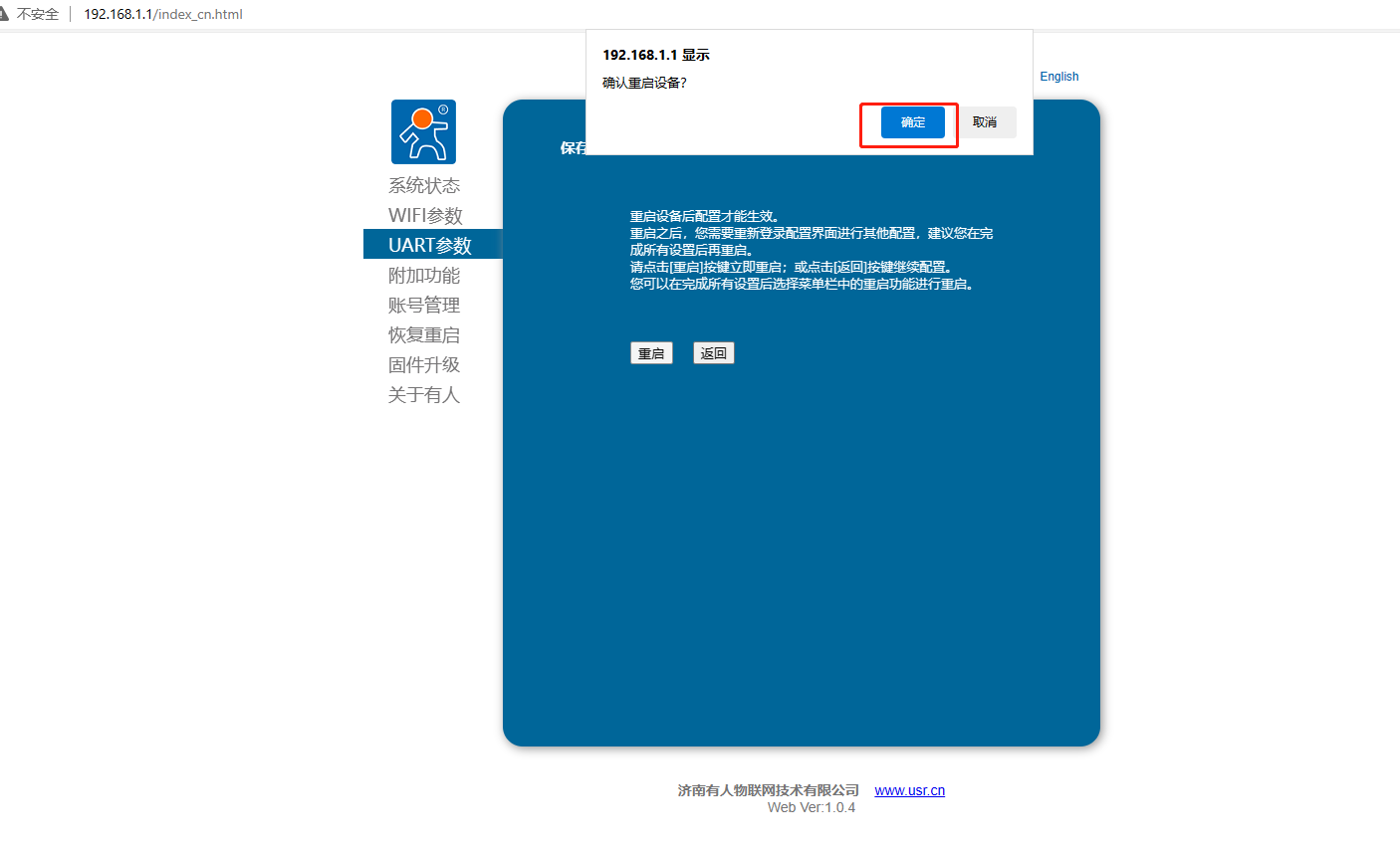

6、網頁重啟

四、USR-S100-WA01做TCP server測試

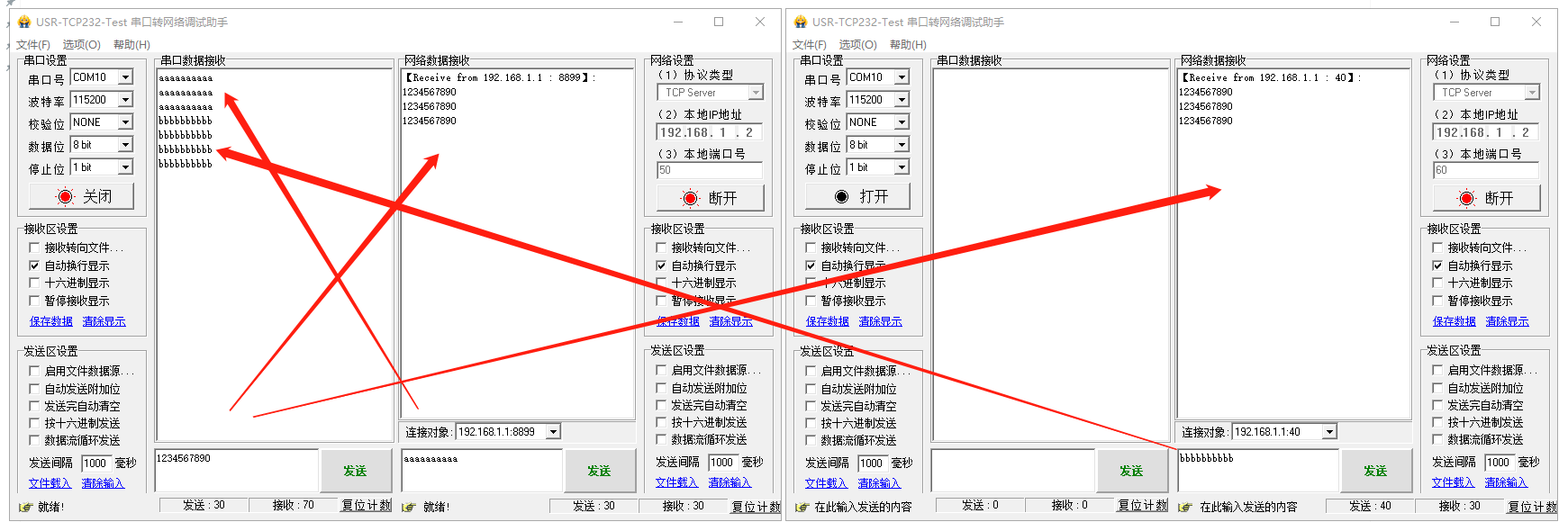

1、打開2個網絡助手，第一個網絡助手做TCP Server連接，本地IP地址填電腦IP 192.168.1.2，本地端口填50，點擊連接。第二個網絡助手做TCP Server連接，本地IP地址填電腦IP 192.168.1.2，本地端口填60，點擊連接。

打開串口，測試串口給2個網絡端發送數據，2個網絡端也可以給串口發送數據，通訊正常。

編寫人：金志方 編寫日期：2024-06-05

審核人：金志方 審核日期：2024-06-05

訂正版本：V1.0 訂正內容：初稿
