一、資料下載

WH-BLE106說明書官網下載鏈接：http://imbacareer.com.cn/Download/1126.html

WH-BLE106硬件設計手冊下載鏈接：http://imbacareer.com.cn/Download/1127.html

WH-BLE106 AT設置軟件：http://imbacareer.com.cn/Download/690.html

調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

WH-BLE106 模組 2塊

WH-BLE-EVK 評估表 2塊

5V電源適配器 2個

USB-RS232 2條

筆記本電腦 1臺

2、硬件連接

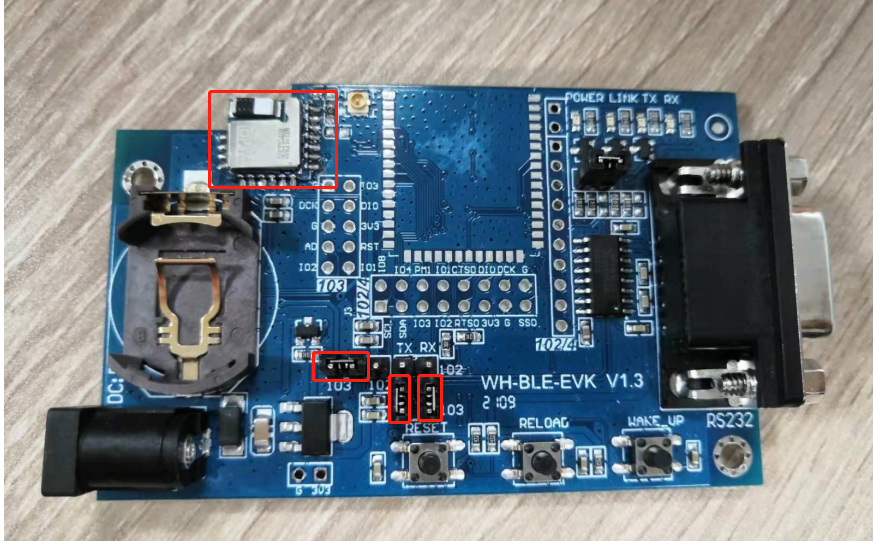

WH-BLE106分別焊接到WH-BLE-EVK測試底板，將底板跳帽改到103位置。

兩塊BLE底板232串口各自接一根USB-RS232串口線到電腦USB口，然后5V電源適配器上電。

電腦打開AT設置軟件。

三、產品參數設置

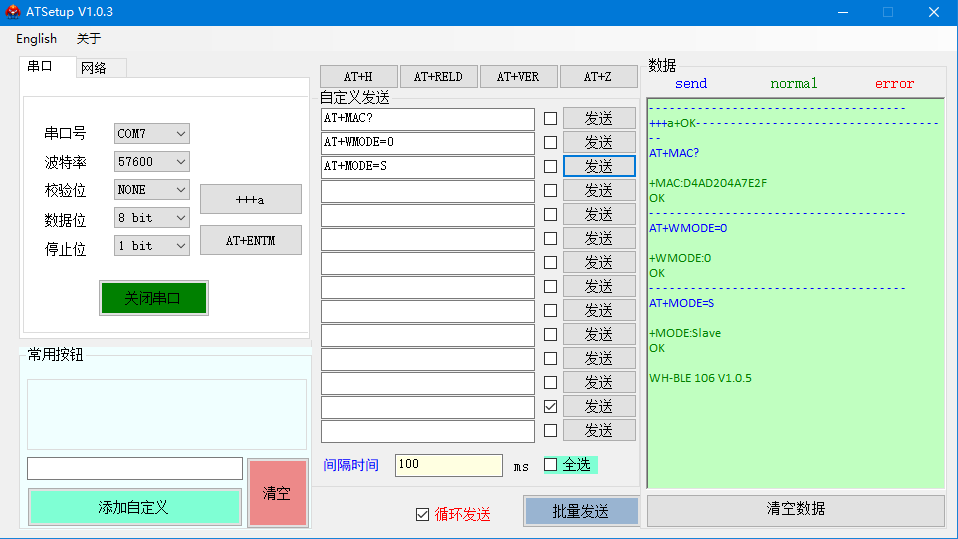

1、WH-BLE106 從設備參數設置

電腦打開AT設置軟件，選擇對應的串口線COM口號，藍牙串口默認參數：波特率 57600、無校驗、8 位數據位、1 位停止位。

從設備配置，正確打開串口后：

a.發送+++a進入串口AT指令模式

b.確定該模塊的MAC地址：AT+MAC?

c.配置當前傳輸方式為透明傳輸：AT+WMODE=0

d.切換當前工作模式為從設備模式，切換完成后模塊會自動重啟：AT+MODE=S

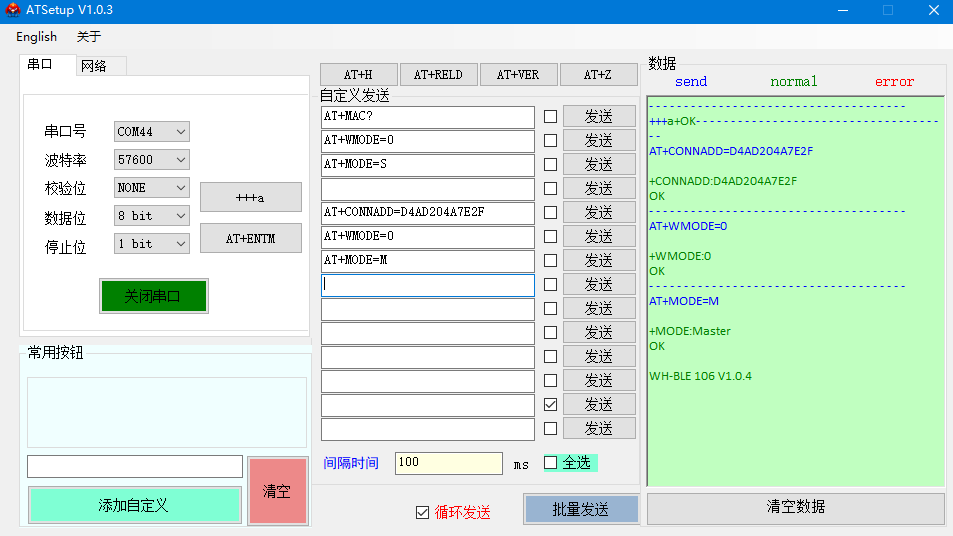

2、WH-BLE106 主設備參數設置

軟件串口打開另一塊BLE106 com口：波特率 57600、無校驗、8 位數據位、1 位停止位。

1. 換另一個模塊，打開串口發送+++a進入串口AT指令模式
2. 配置上電自動連接的MAC：AT+CONNADD=D4AD204A7E2F
3. 配置當前傳輸方式為透明傳輸：AT+WMODE=0
4. 切換當前工作模式為主設備模式，切換完成后自動重啟：AT+MODE=M

四、功能調試

本案例主要測試主機模塊模塊上電自動連接指定MAC地址從機藍牙，將主機斷電之后上電，可觀察連接狀態。

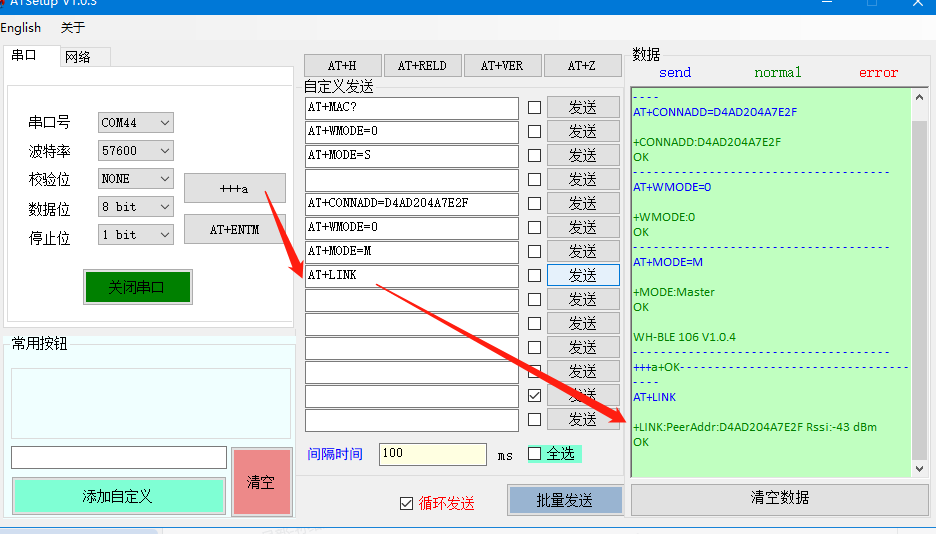

模塊啟動后可使用發送link指令可查詢是否連接成功：AT+LINK

也可通過觀察底板LINK指示燈常亮說明連接成功。

注： 1.當在主從一體模式下設置上電自動連接 MAC 時，對應位置設置 MAC 成功后，該位置既被預留出，及時未連接上設定的MAC，該位置也無法再被主機連接。

2.若想要在設定 MAC 的位置連接其他從機（前提該位置上電自動連接 MAC 的從機未連接成功），可通過AT+SCAN方式主動掃描連接，但重新上電時依舊是設定 MAC 為第一優先連接。

編寫人：孫緒輝 編寫日期：2024-02-29

審核人：金志方 審核日期：2024-03-04

訂正版本：V1.0 訂正內容：初稿
