一、資料下載
WH-BLE106說明書官網下載鏈接：http://imbacareer.com.cn/Download/1126.html
WH-BLE106硬件設計手冊下載鏈接：http://imbacareer.com.cn/Download/1127.html
WH-BLE106 AT設置軟件：http://imbacareer.com.cn/Download/690.html
調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html
USR-BLE-EVK鏈接：http://imbacareer.com.cn/Product/158.html
二、硬件連接
1、所需物品
WH-BLE106 模組 2塊
USR-BLE-EVK 評估板 2塊
5V電源適配器 2個
USB-RS232 2條
筆記本電腦 1臺
2、硬件連接

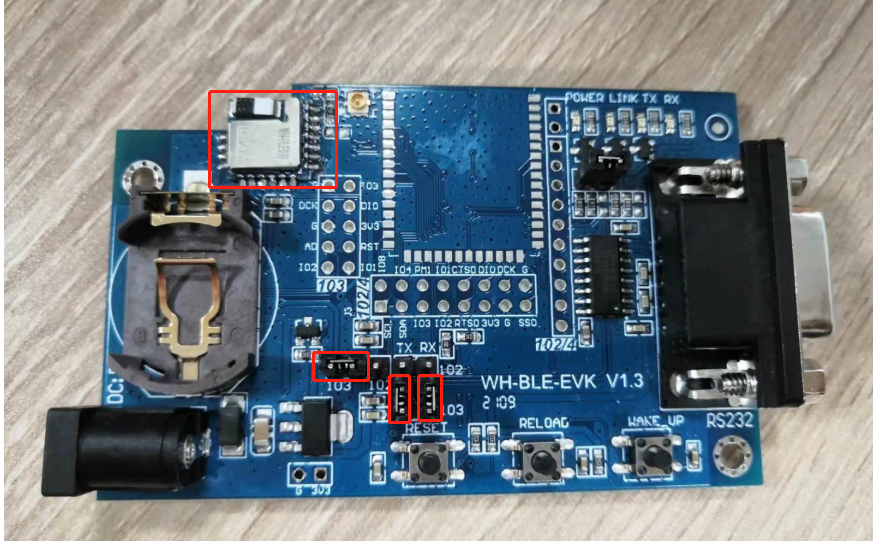

WH-BLE106分別焊接到USR-BLE-EVK測試底板，將底板跳帽改到103位置。
兩塊BLE底板232串口各自接一根USB-RS232串口線到電腦USB口，然后5V電源適配器上電。
電腦打開AT設置軟件。
三、產品參數設置
1、WH-BLE106 從設備參數設置
電腦打開AT設置軟件，選擇對應的串口線COM口號，藍牙串口默認參數：波特率 57600、無校驗、8 位數據位、1 位停止位。
從設備配置，正確打開串口后：

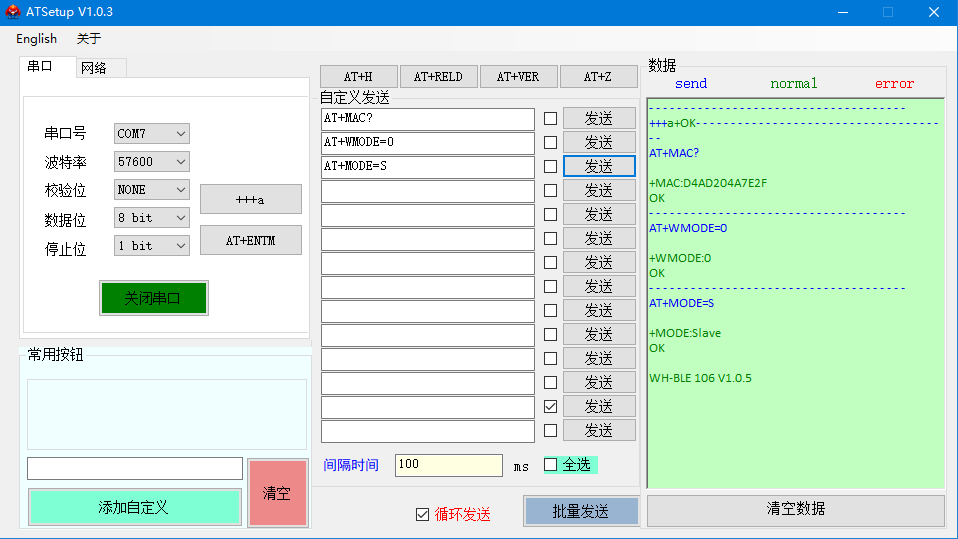

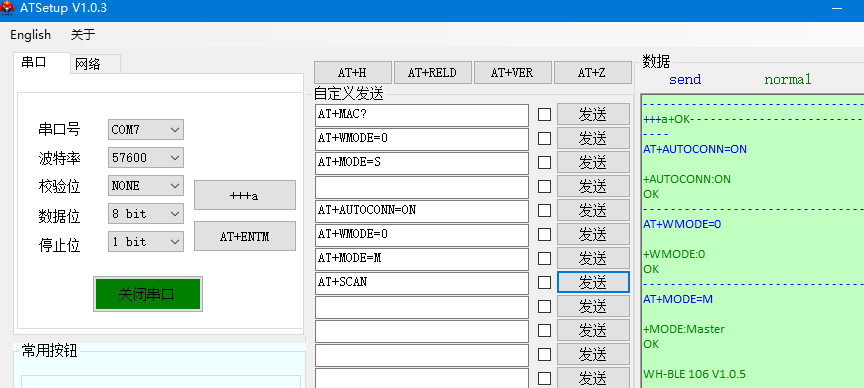

a.發送+++a進入串口AT指令模式
b.確定該模塊的MAC地址：AT+MAC?
c.配置當前傳輸方式為透明傳輸：AT+WMODE=0
d.切換當前工作模式為從設備模式，切換完成后模塊會自動重啟：AT+MODE=S
2、WH-BLE106 主設備參數設置
軟件串口打開另一塊BLE106 com口：波特率 57600、無校驗、8 位數據位、1 位停止位。
（1）換另一個模塊，打開串口發送+++a進入串口AT指令模式
（2）配置斷線重連功能：AT+AUTOCONN=ON
（3）配置當前傳輸方式為透明傳輸：AT+WMODE=0
（4）切換當前工作模式為主設備模式，切換完成后自動重啟：AT+MODE=M
（1）發送+++a再次進入串口AT指令模式

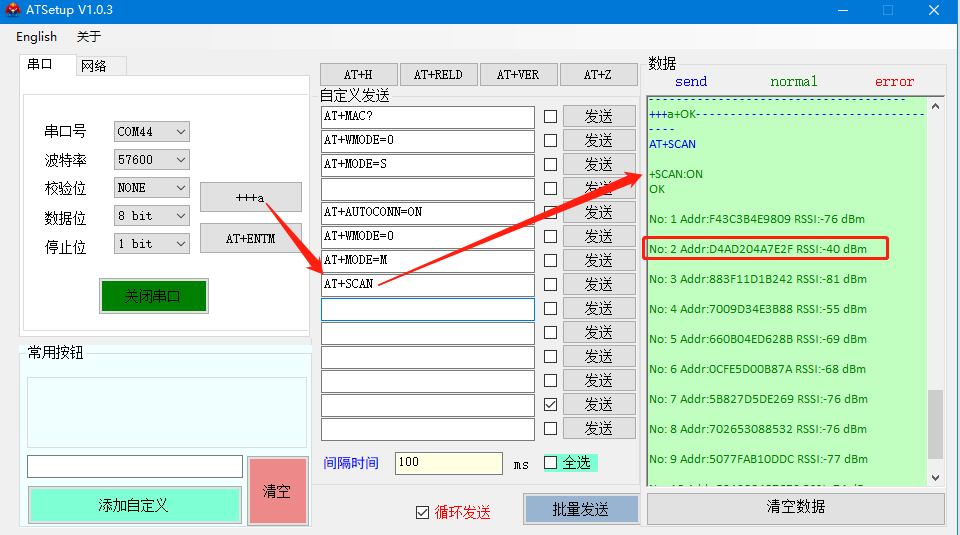

（2）發送藍牙掃描指令掃碼周圍從機：AT+SCAN
3、根據掃描結果進行連接，連接可通過兩種方式發起（二選一）

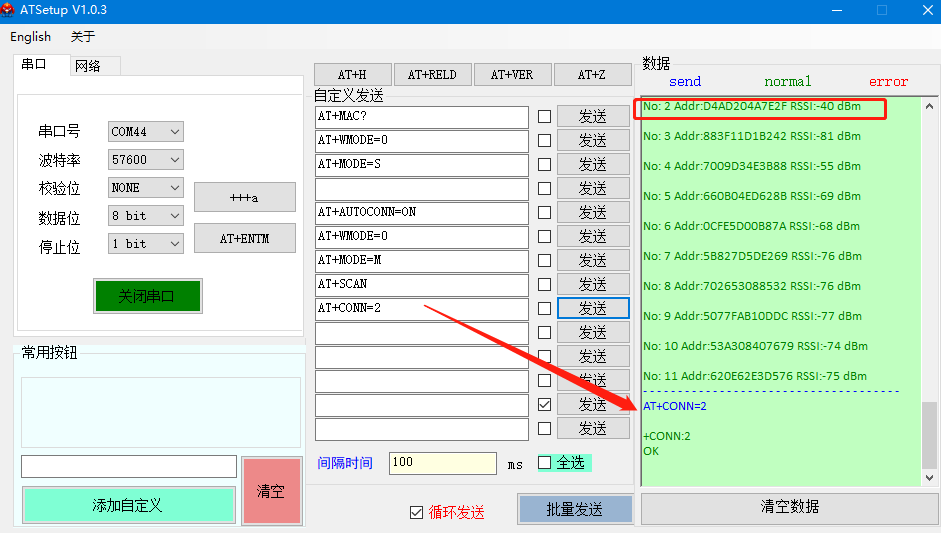

AT+CONN=num（num為掃描列表中從機MAC所在位置的序號）
AT+CONN=MAC（MAC為從設備模式MAC地址，從設備模式可通過AT+MAC查詢）

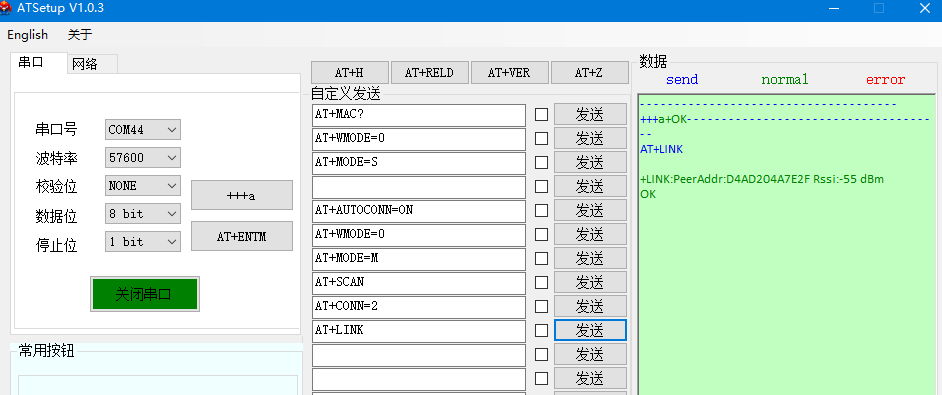

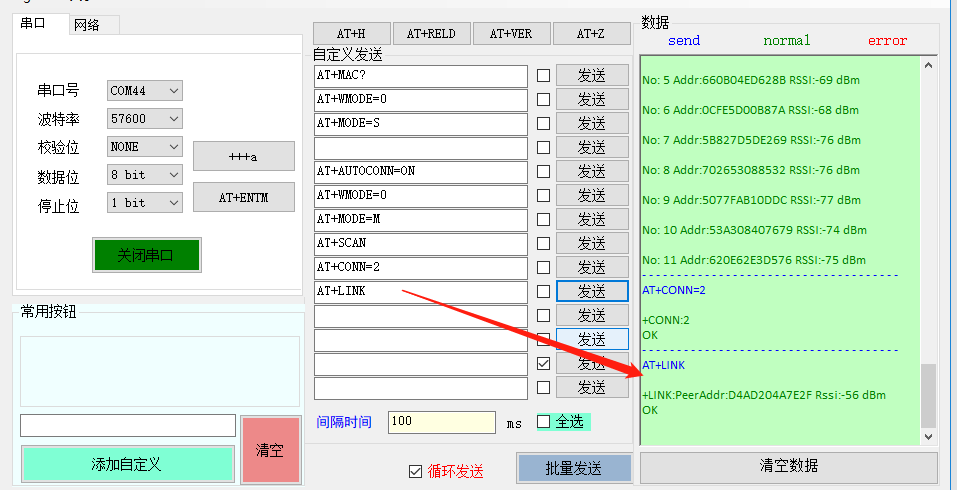

4、執行完成連接操作后，發送link指令可查詢是否連接成功：AT+LINK
也可通過觀察底板LINK指示燈常亮說明連接成功。

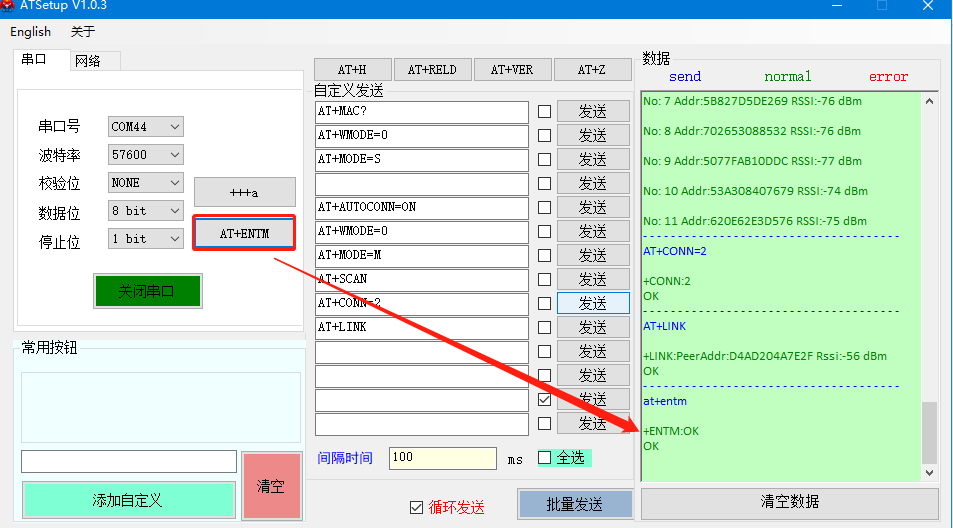

5、查詢連接成功后，發送指令退出AT模式即可進行兩藍牙之間數據透傳：AT+ENTM
四、功能調試
本案例主要測試斷線重連機制，將主機或者從機斷電，之后上電，觀察依舊是連接狀態。
注意：模塊上電自動連接/斷線自動重連搜索時間，單位秒。參數值范圍 1~100（默認 10）。當模塊使能了斷線自動重連功能后，模塊在斷線后會在此時間長度內搜索目標設備，如果搜索到目標設備即進行連接。
當超過此時間長度未搜索到目標設備，模塊將停止搜索，回到待機狀態。
編寫人：孫緒輝 編寫日期：2024-02-29
審核人：金志方 審核日期：2024-03-01
訂正版本：V1.0 訂正內容：初稿
