一、資料
1、WH-BLE105 說明書 http://imbacareer.com.cn/Download/1119.html
2、WH-BLE105 硬件設計手冊 http://imbacareer.com.cn/Download/1118.html
3、AT指令設置軟件 http://imbacareer.com.cn/Download/707.html
4、串口調試助手 http://imbacareer.com.cn/Download/27.html
二、密碼配對功能驗證介紹

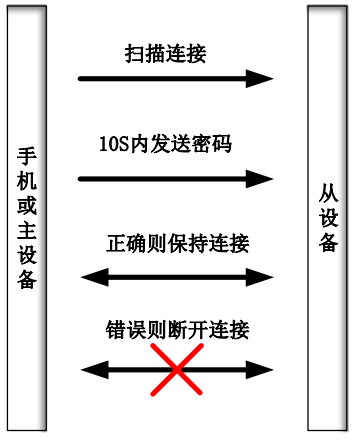

WH-BLE105 為保證設備的安全性，提供了密碼配對機制，此功能需要使用 AT 指令進行開啟，當此功能開 啟后，如果手機等設備搜索到該模塊并進行連接時，需要在 10S 內通過透傳 Service 的 Write 服務先寫入 6 位數 的密碼后才可以保持連接，并且進行數據的傳輸。如果密碼輸入錯誤或者超時都會將該設備斷開連接。如果使用我們的主設備連接我們的從設備，只需要在連接建立后通過主設備的串口發送 6 位數的密碼后開始通訊。

三、參數配置

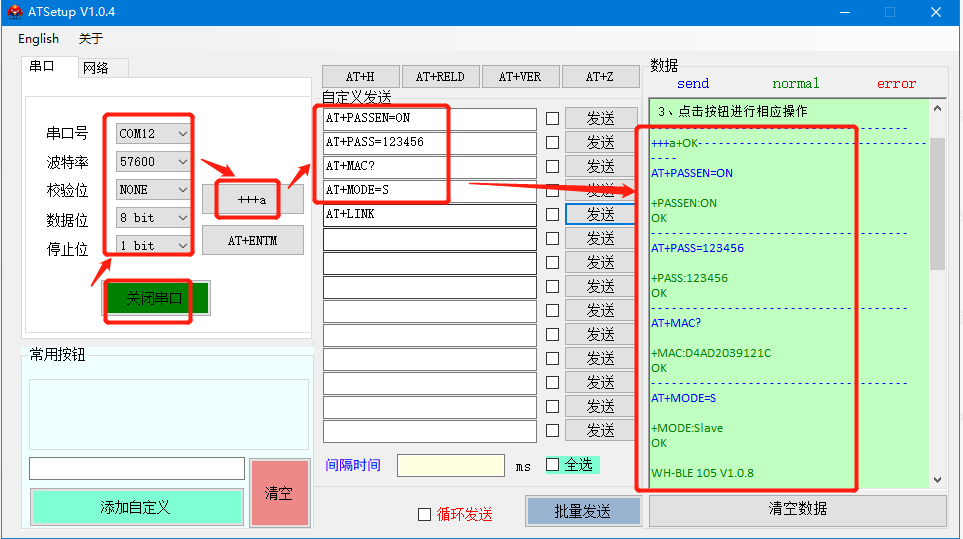

1、模塊焊接在EVK評估板上供電，串口接232轉usb到電腦，在設備管理器上會生成一個com12口，打開AT指令設置軟件，打開藍牙模塊默認的參數：波特率 57600、無校驗、8 位數據位、1 位停止位。 點擊“+++a”，返回“+ok”后，說明模塊進入AT指令模式，可以發送AT指令設置參數。
AT+PASSEN=ON 開啟密碼匹配功能

AT+PASS=123456 配置密碼

AT+MAC? 查詢藍牙MAC地址

AT+MODE=S 設為從設備模式

藍牙配置工作模式后會自動退出配置狀態并重啟，可以把工作模式配置放在最后一步進行。

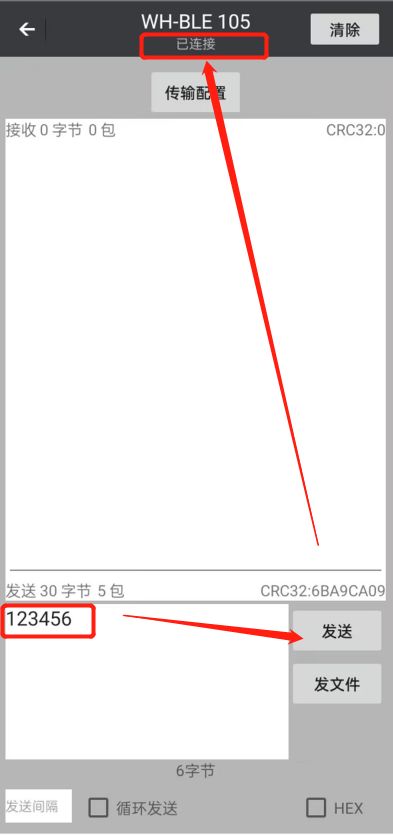

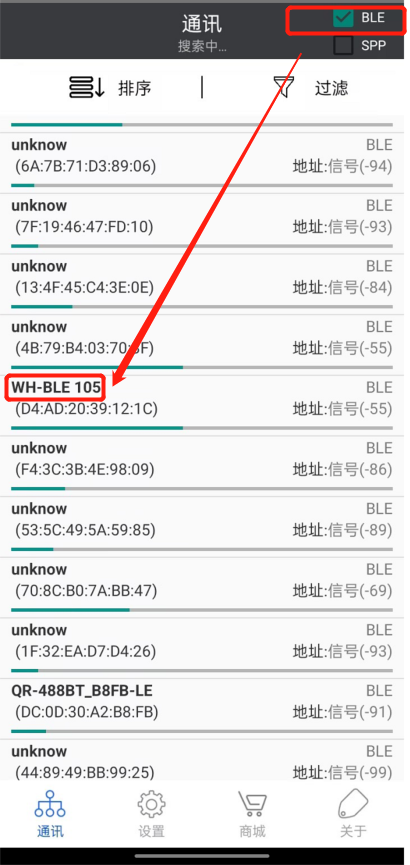

2、打開手機下載FeasyBlue藍牙app，點擊右上角BLE模式，搜索藍牙WH-BLE105，點擊連接。10秒內發送密碼123456，建立連接。

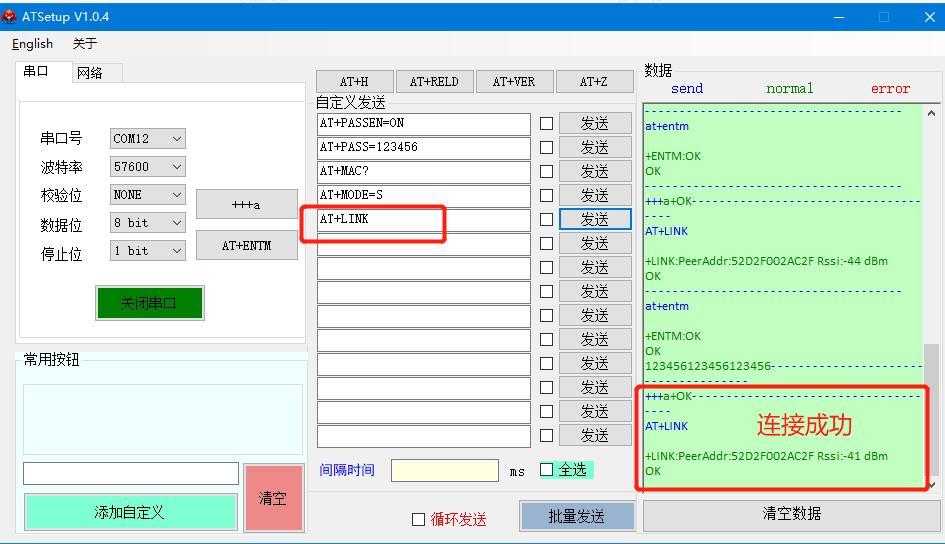

3、可以通過發送AT指令 AT+LINK查詢藍牙連接狀態

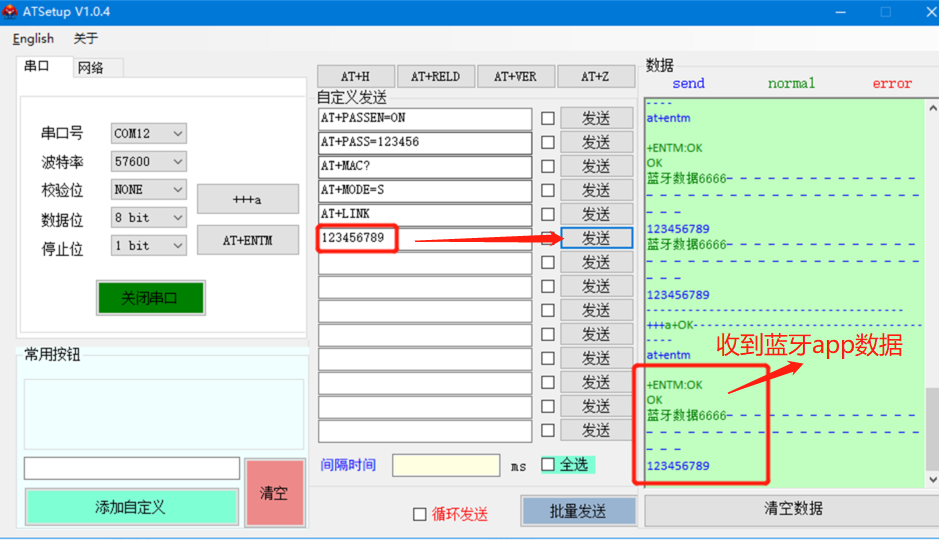

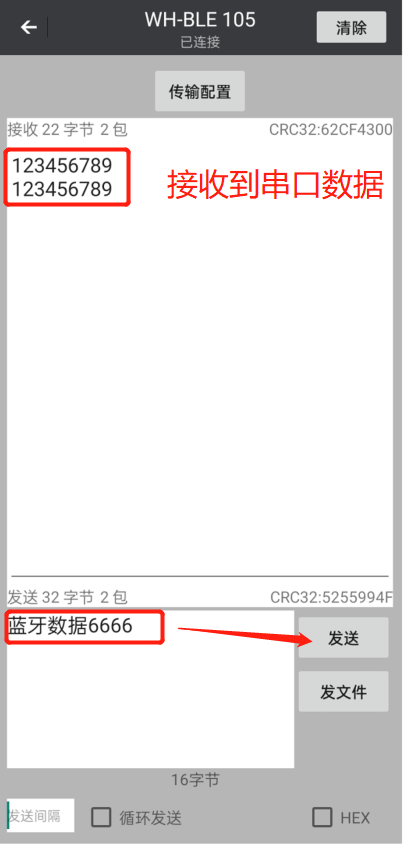

4、查詢藍牙連接成功后，點擊AT+ENTM進入通信狀態下，可以互相發數據測試互通。

撰寫人：史瑋
