USR-M100有人云云端輪詢實現IO點位控制

注意：

1、云端輪詢最快采集周期1分鐘，若M100點位狀態發生改變，云端對應點位的狀態不會立即改變

2、若串口1有接入modbusRTU設備，需要將串口1下的所有從機點位也添加到邊緣計算網關頁面的點表中才能夠在云端讀取

一、有人云添加網關

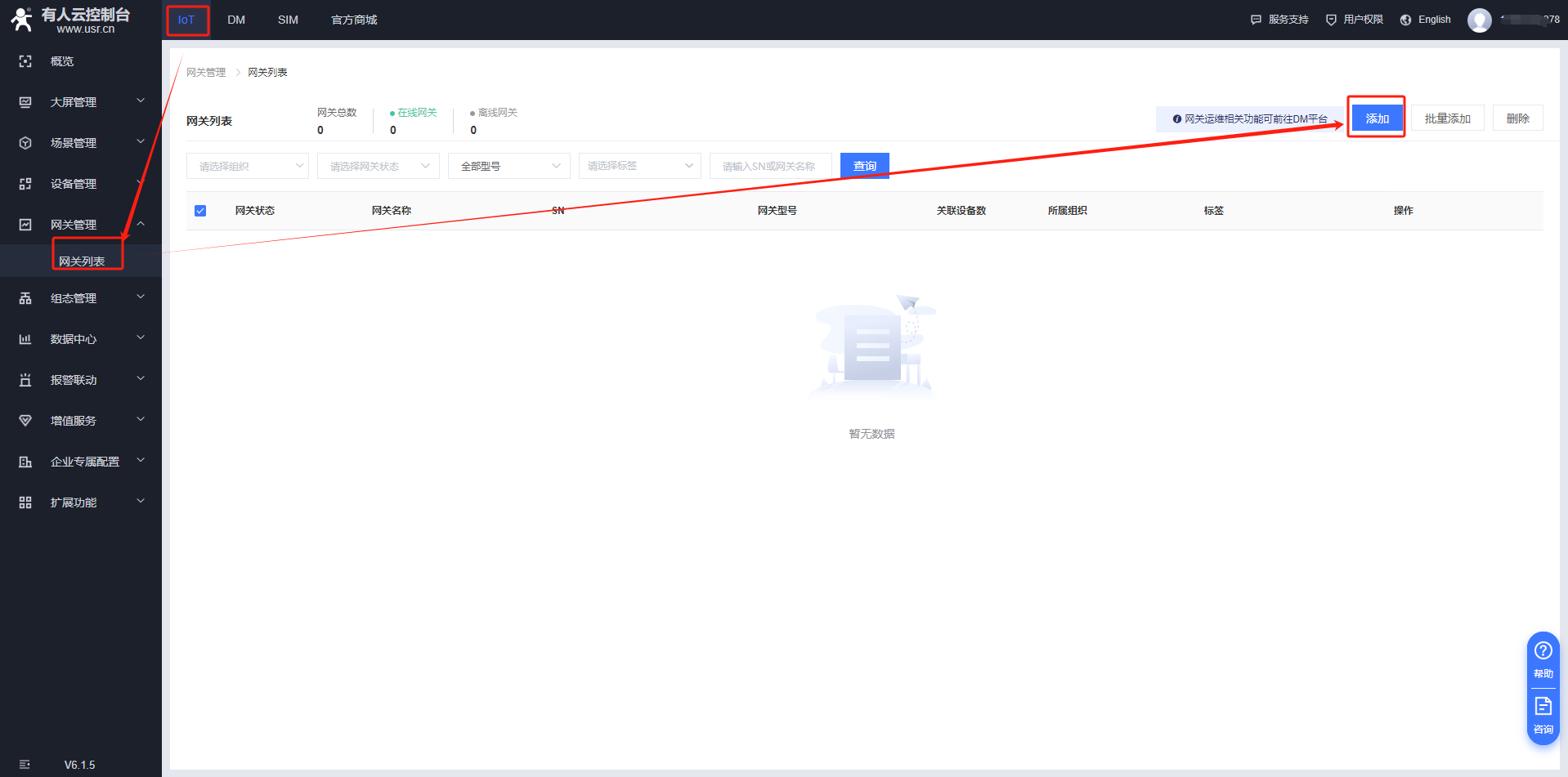

1、登錄有人云控制臺，在IoT--網關管理--網關列表中添加網關

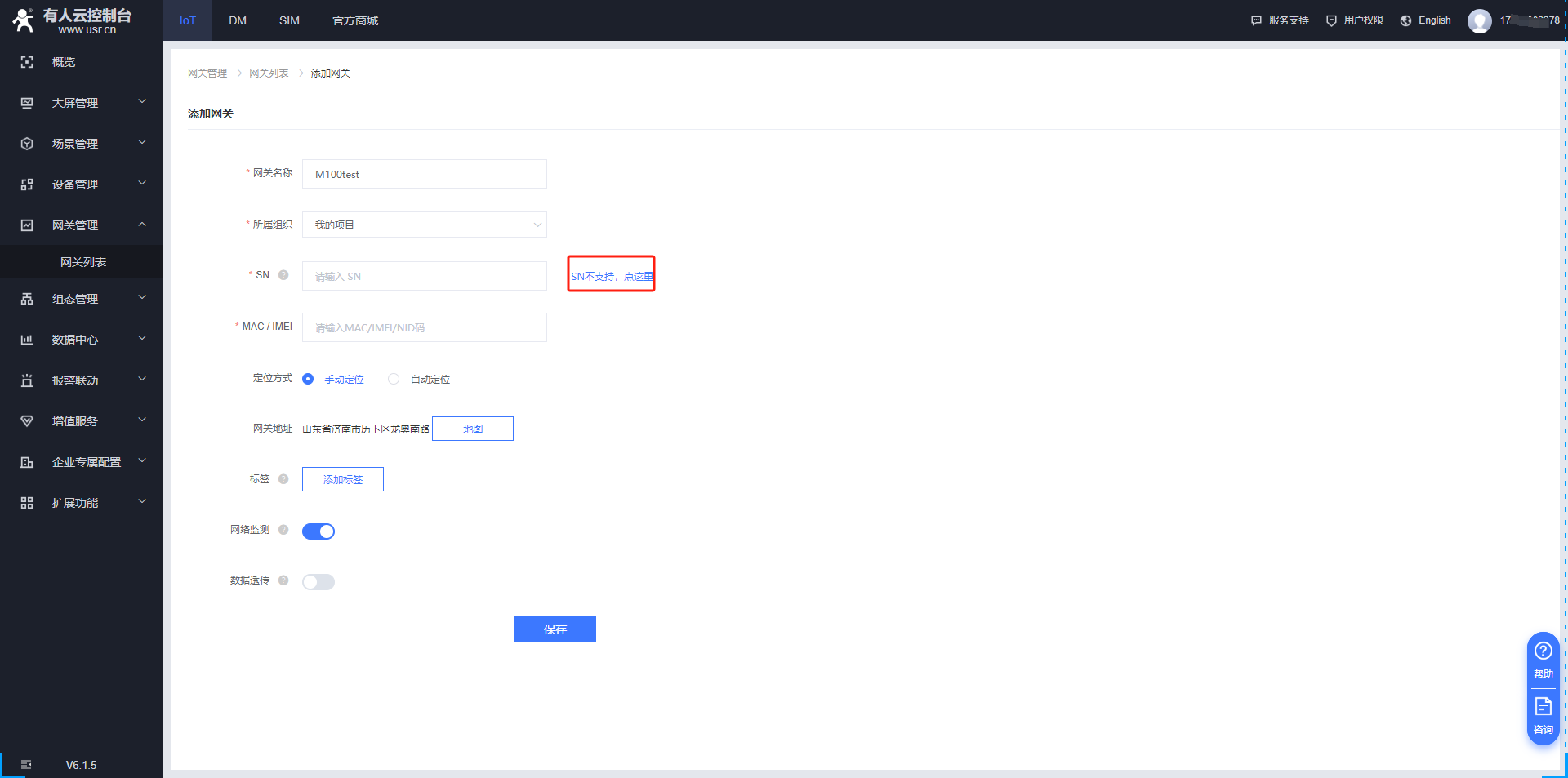

2、選擇“sn不支持，點這里”

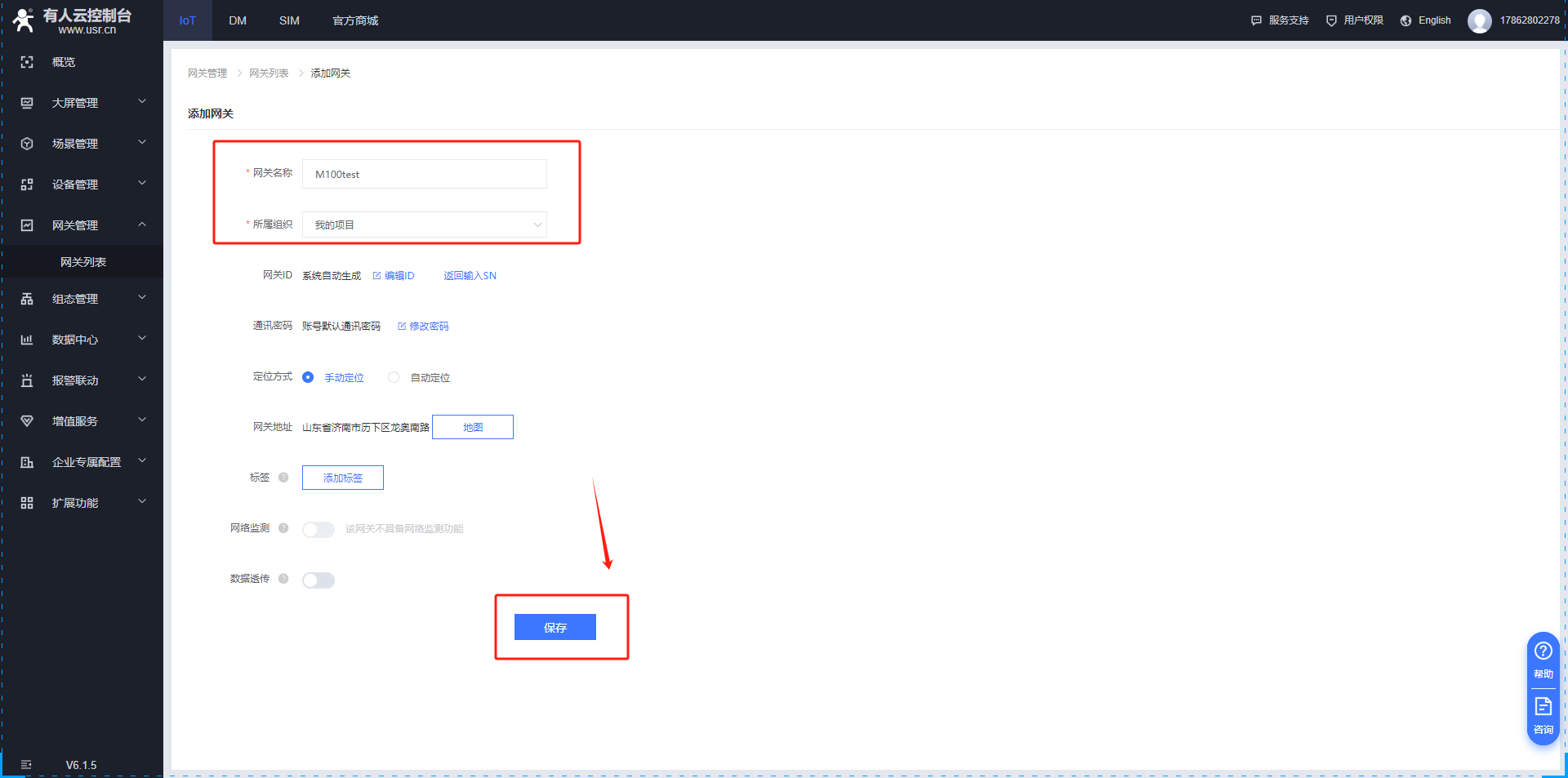

3、自定義網關名稱和所屬組織，填寫完畢后，點擊保存

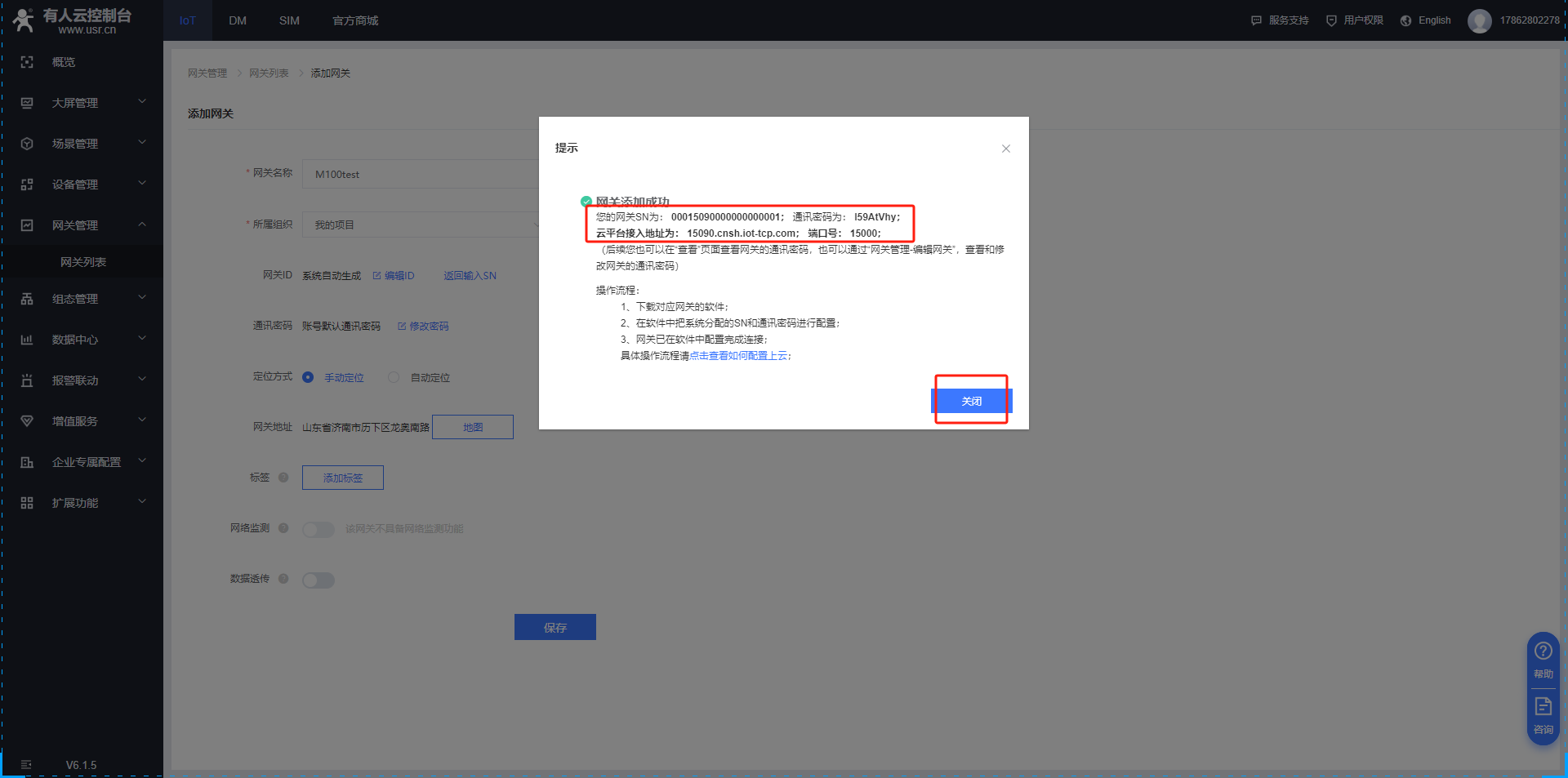

4、可以看到連接信息，點擊關閉

二、M100參數配置

1、打開M100配置網頁，端口--串口1--socket--socketA，將上步在云端添加的網關信息同步配置到M100對應配置項中

2、點擊保存應用--繼續配置

3、點擊 網關--邊緣計算

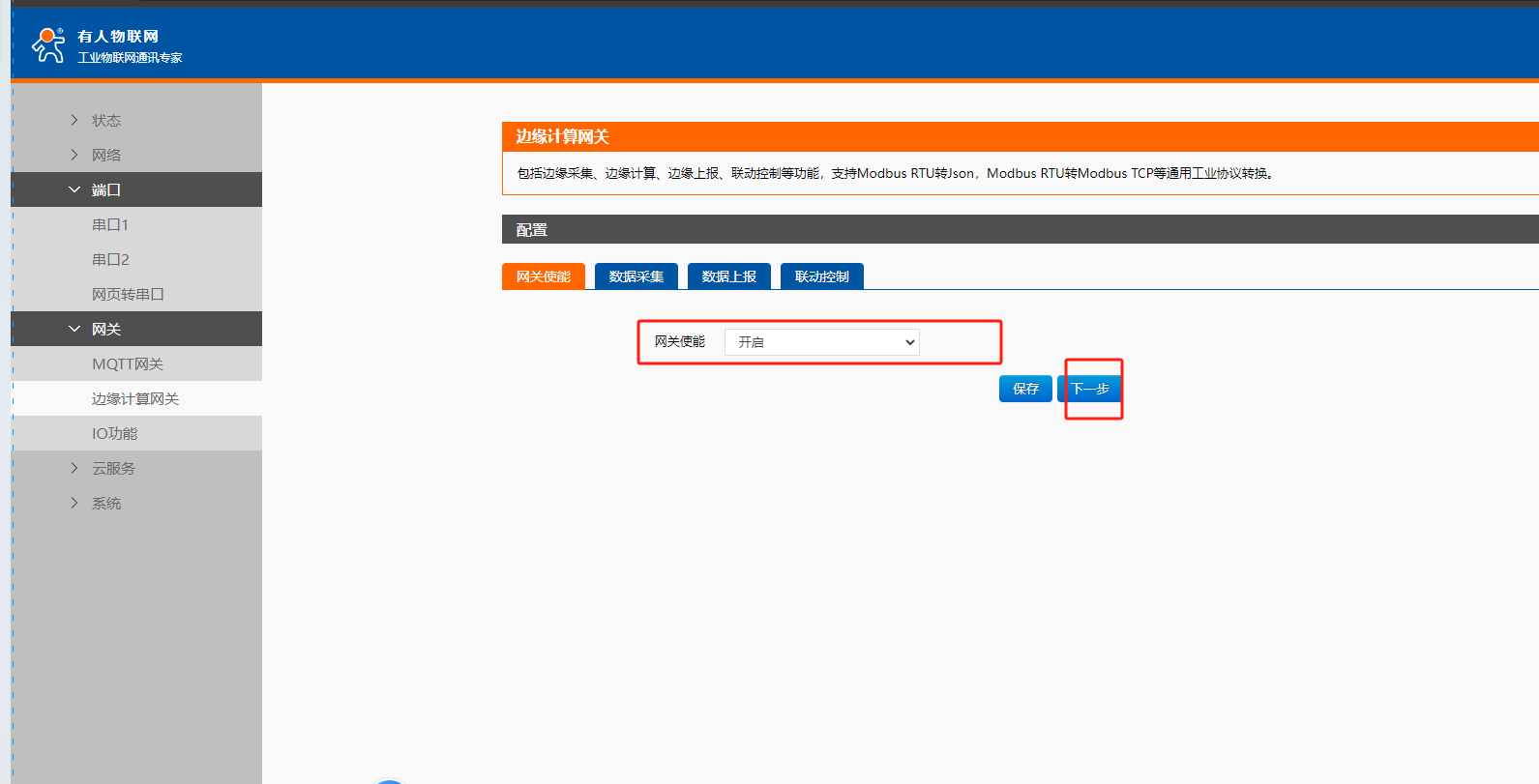

網關使能--開啟---下一步

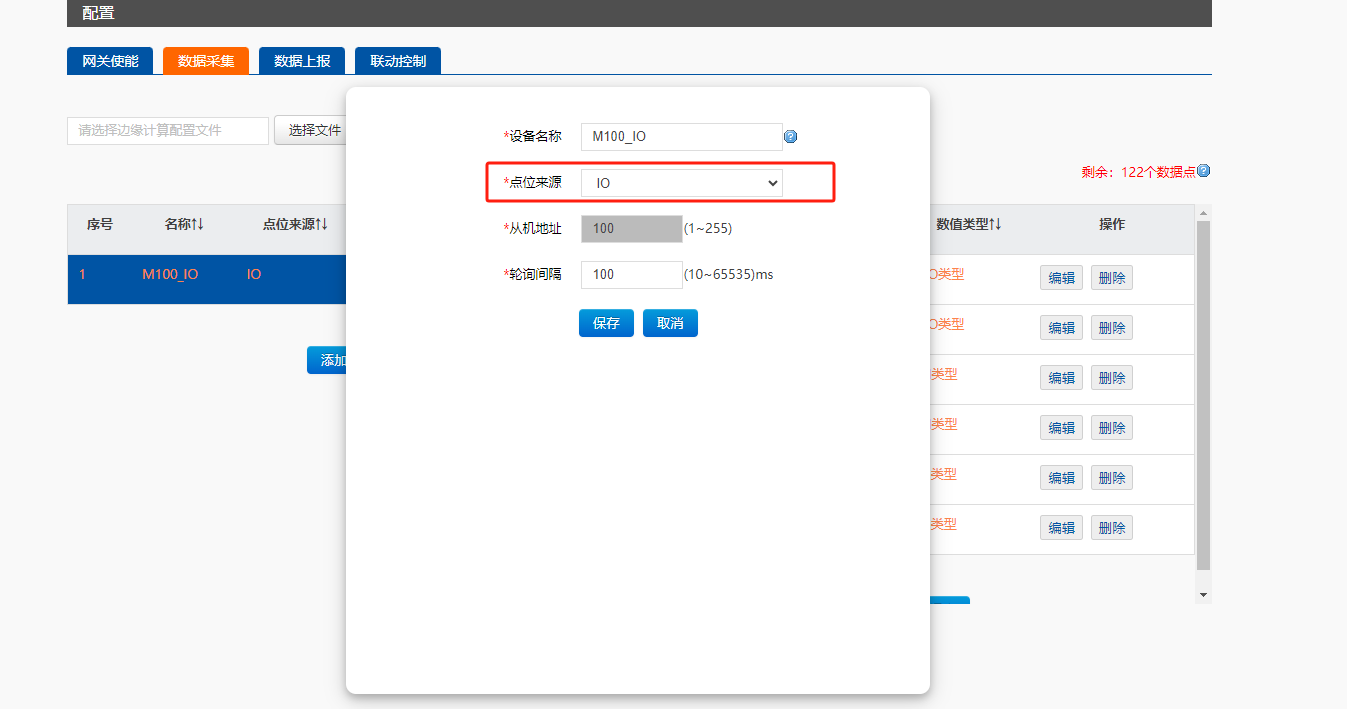

添加從機，點位來源選擇IO，點擊保存

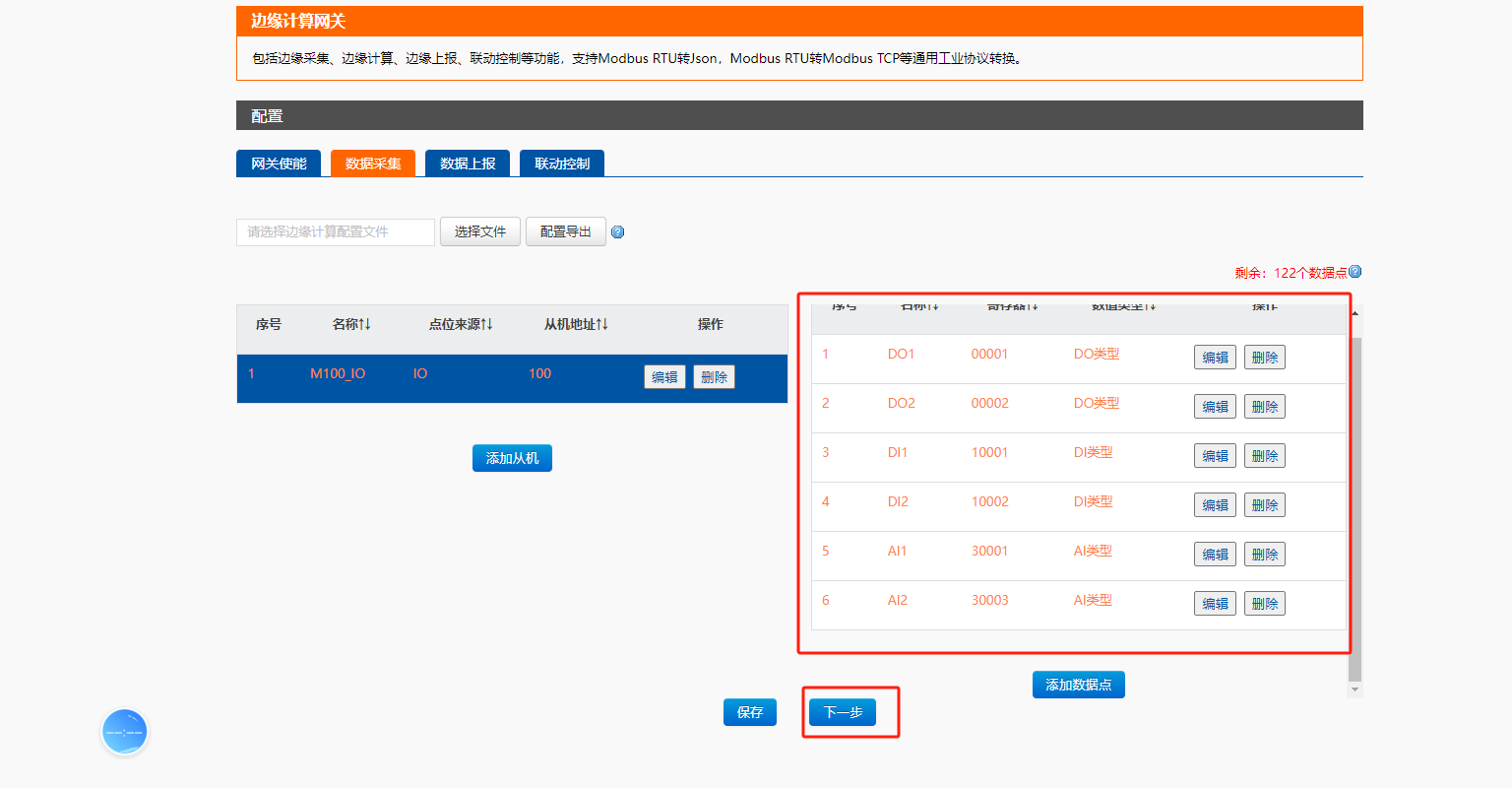

添加數據點，將需要的IO點位都添加上，然后點擊下一步

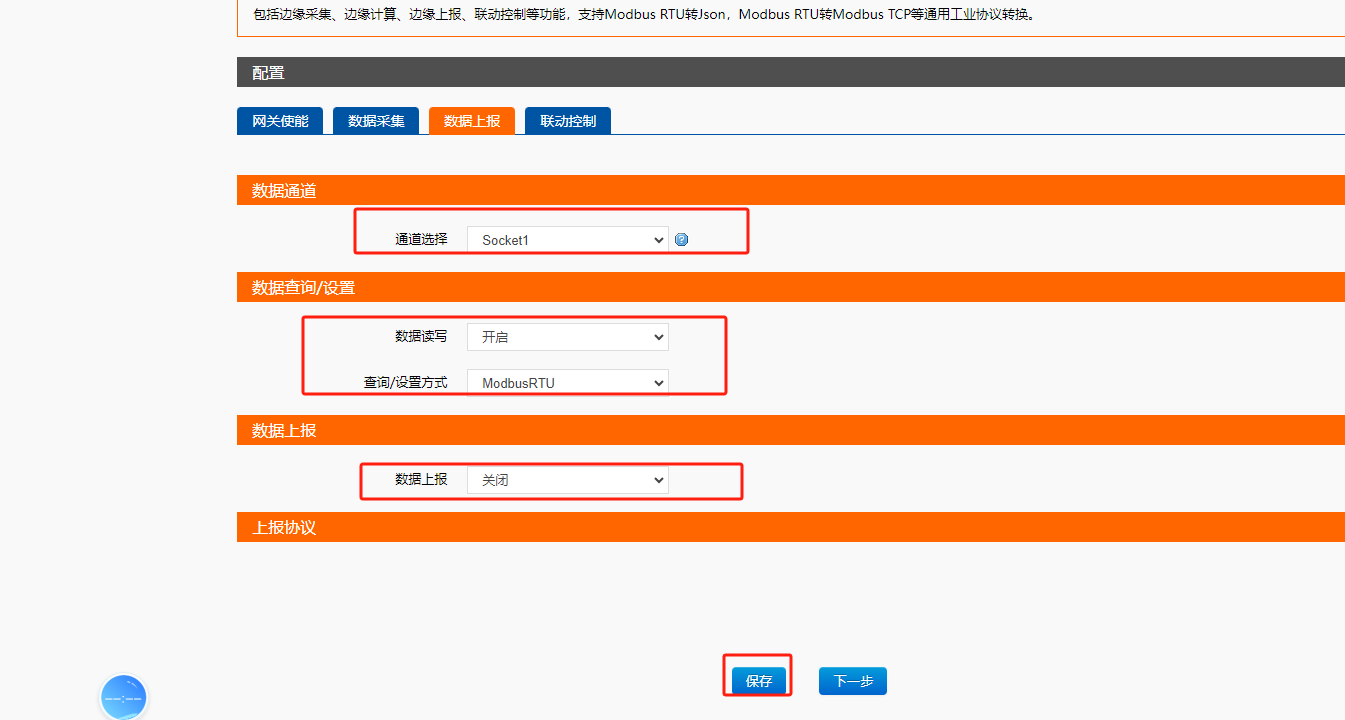

數據通道選擇Socket1，數據查詢/設置開啟，查詢/設置方式選擇ModbusRTU，數據上報關閉，點擊“保存”，重新啟動

三、有人云添加模板

1、設備管理--設備模板，點擊添加模板

2、填寫好模板名稱和所屬組織，采集方式選擇“云端輪詢”，協議和產品選擇 通用modbus/PLC/Modbus/ModbusRTU

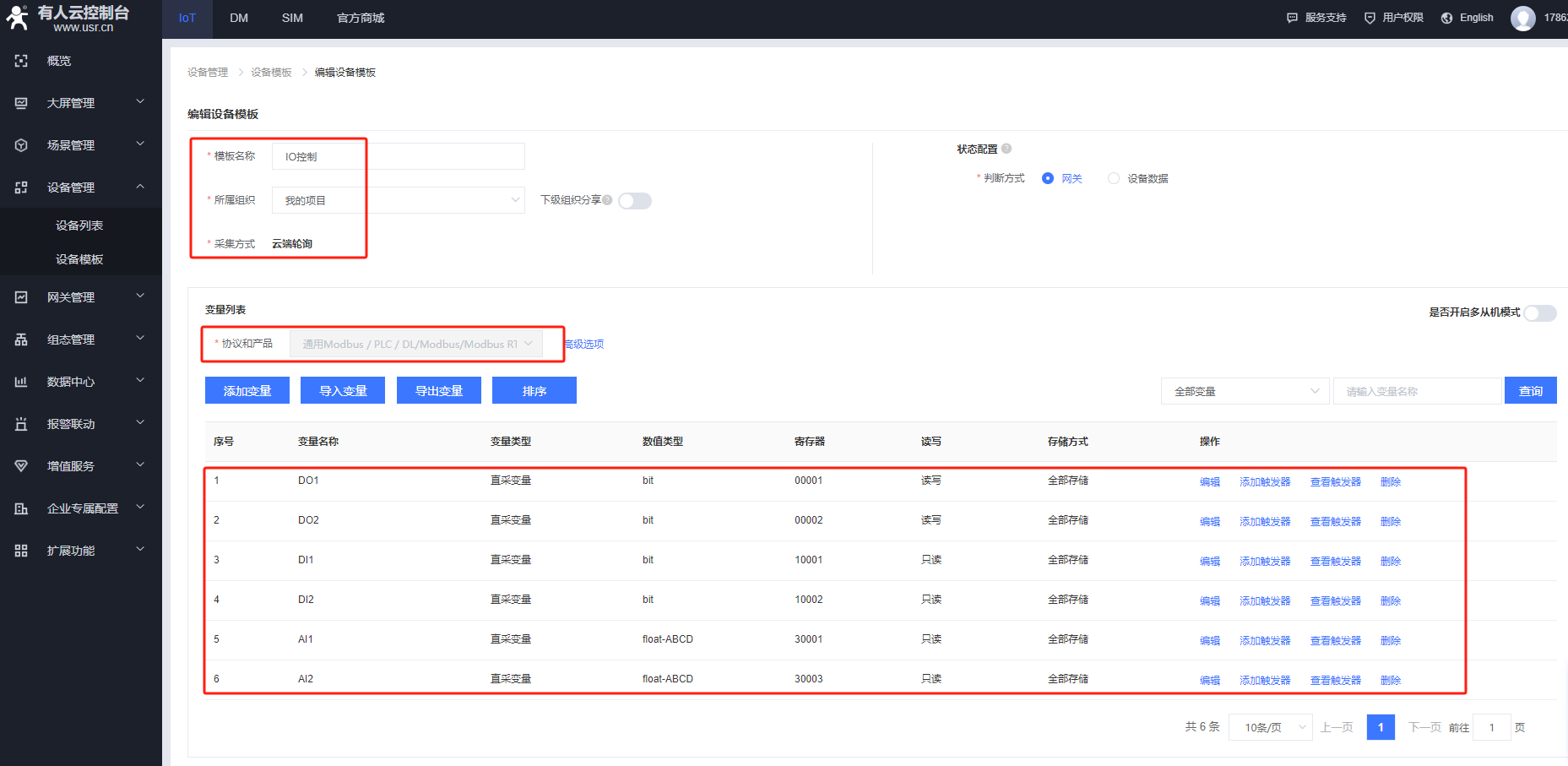

3、添加變量，變量地址和類型參考M100網頁邊緣計算頁面點位配置，添加完畢后點擊保存

四、有人云添加設備

1、設備管理--設備列表--添加設備

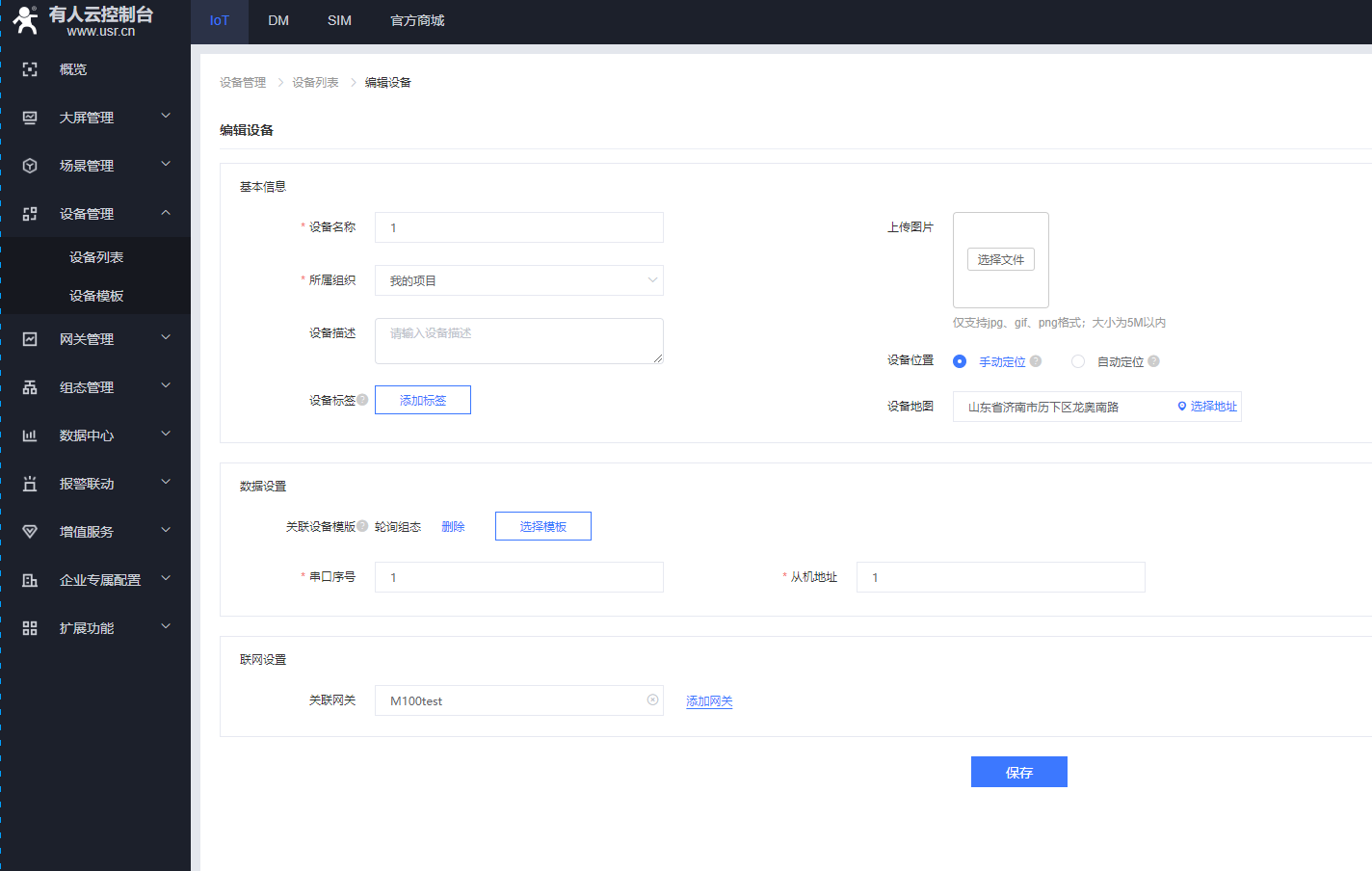

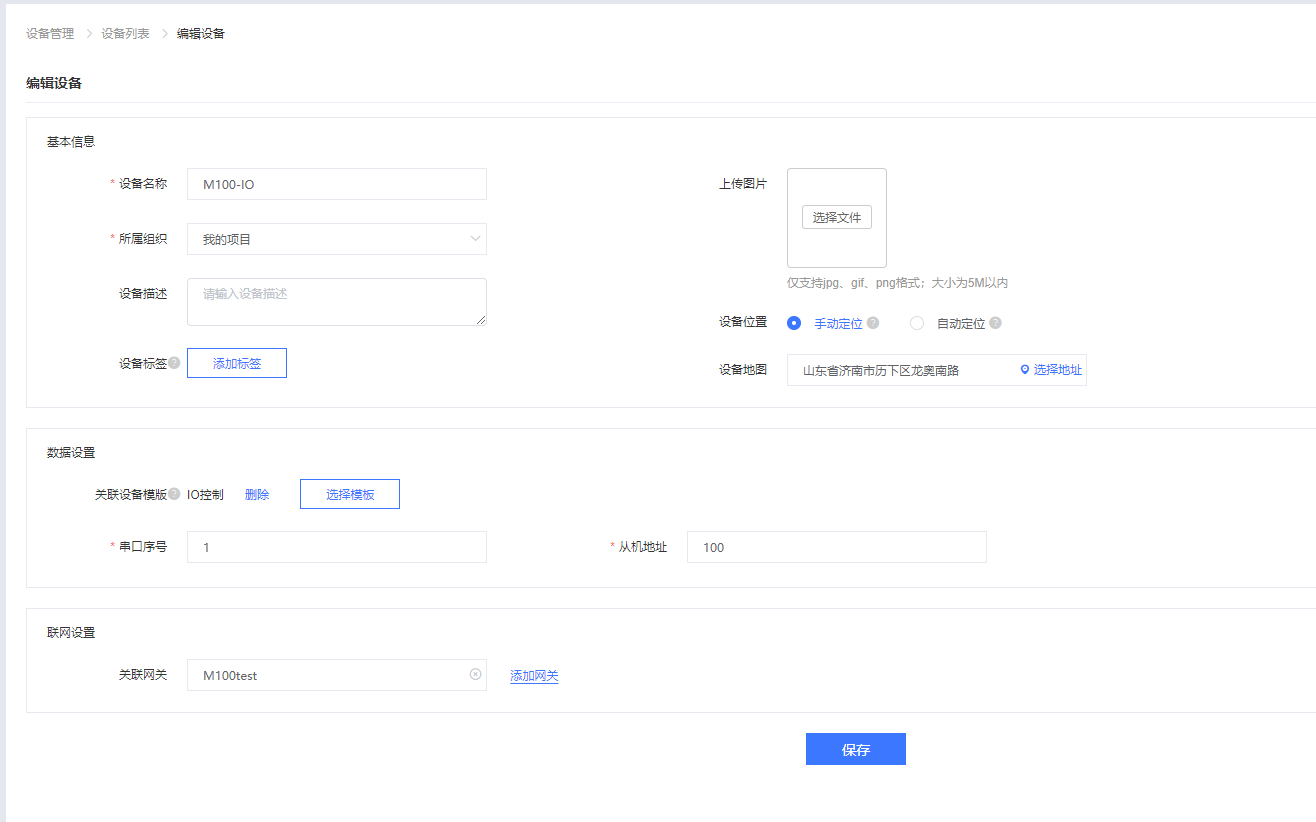

2、自定義填寫設備名稱和所屬組織，選擇已有模板中剛剛添加的模板，串口序號1，從機地址100；關聯網關--選擇之前添加的M100網關，然后點擊保存

3、查看/控制點位

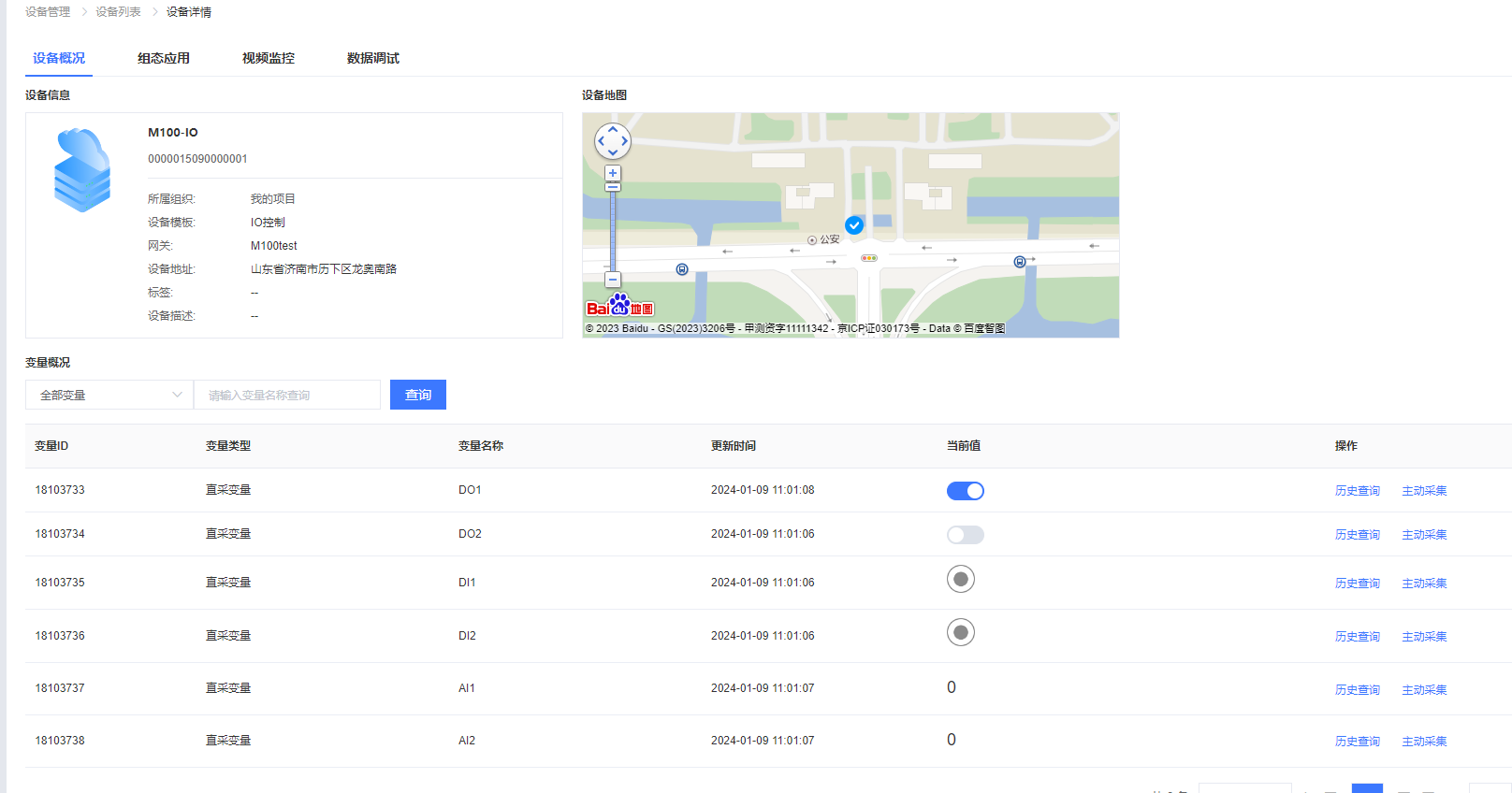

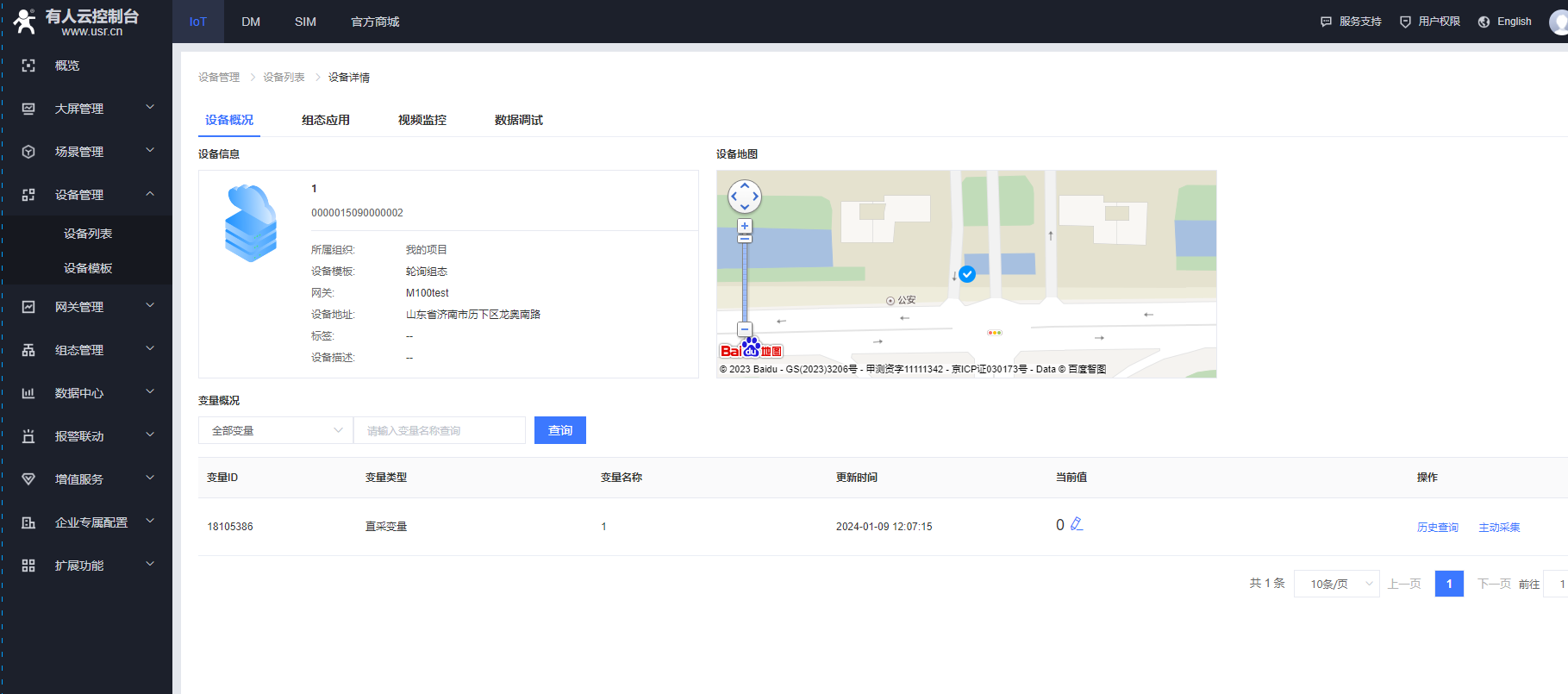

等待設備上線后，點擊設備名稱，可以查看到點位信息，操作DO狀態，可以控制M100對應點位狀態

注意：

（1）云端輪詢最快采集周期1分鐘，若M100點位狀態發生改變，云端對應點位的狀態不會立即改變

（2）若串口1有接入modbusRTU設備，需要將串口1下的所有從機點位也添加到邊緣計算網關頁面的點表中才能夠在云端讀取

五、增加從機點位組態

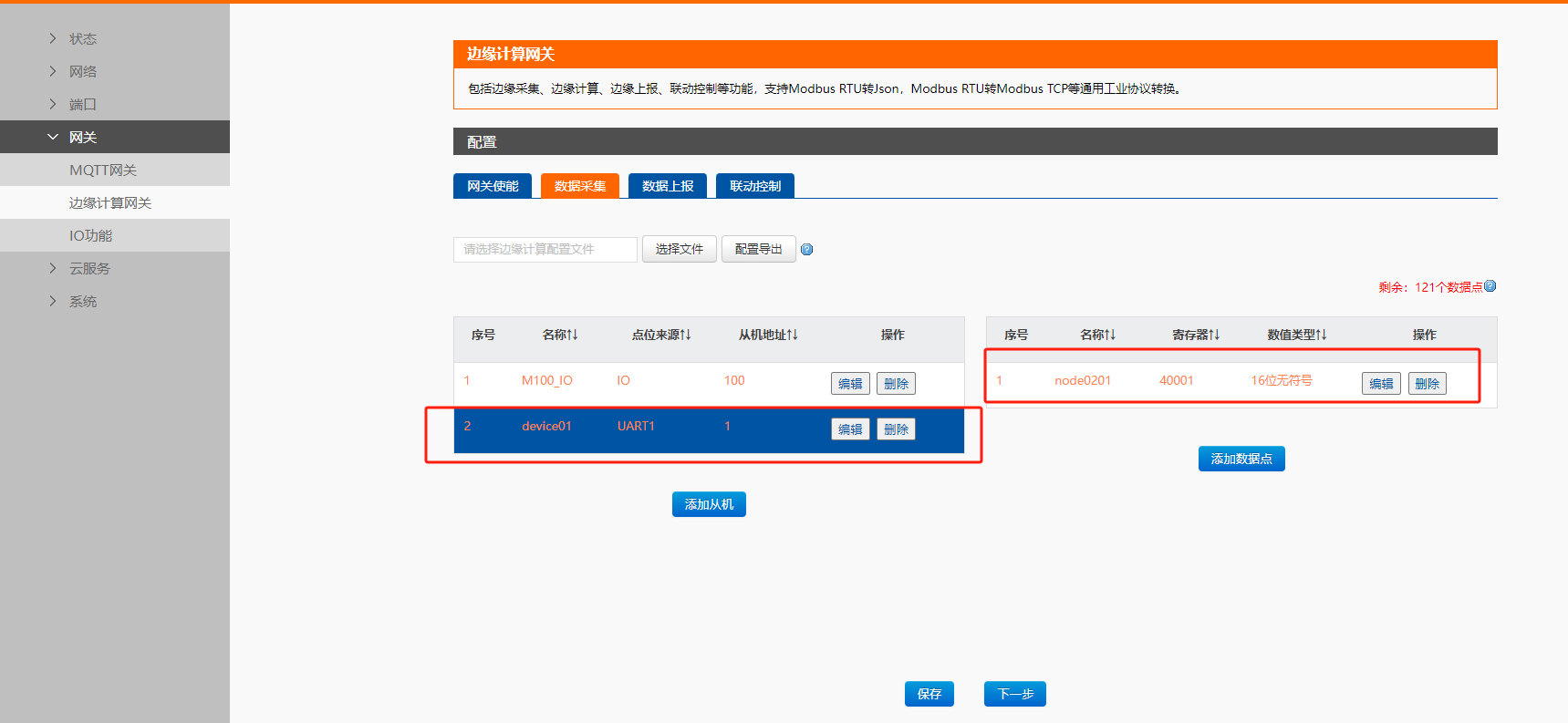

1、參考步驟二，在M100邊緣計算網關頁面添加從機點位信息，保存應用重啟

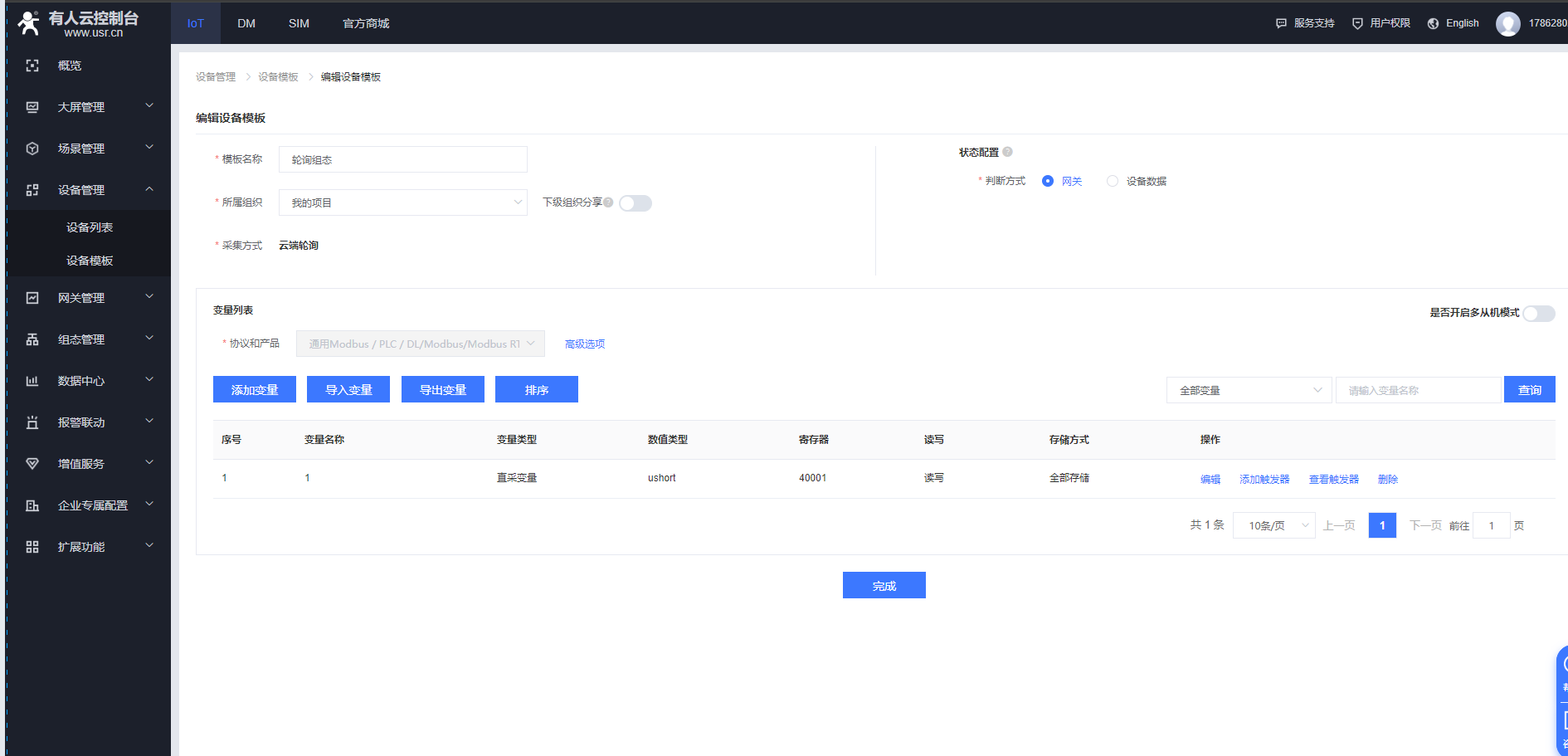

2、參考步驟三四，在云端添加模板和設備

3、查看數據

編寫人：馬玲玉 編寫日期：2024-02-04

審核人：金志方 審核日期：2024-03-05

訂正版本：V1.0 訂正內容：初稿
