USR-M300實現有人云DO的控制和DI計數器的顯示示例

一、資料下載

USR-M300說明書下載鏈接：http://imbacareer.com.cn/Download/1332.html

USR-M300規格書下載鏈接：http://imbacareer.com.cn/Download/1333.html

USR-M300應用指導手冊下載鏈接：http://imbacareer.com.cn/Download/1369.html

二、硬件連接

1、所需物品

USR-M300 1臺

線 2根

電腦 1臺

2、硬件連接

M300上電聯網，lan口直連電腦，通過電腦獲取的網關進入內置網頁。

三、產品參數設置

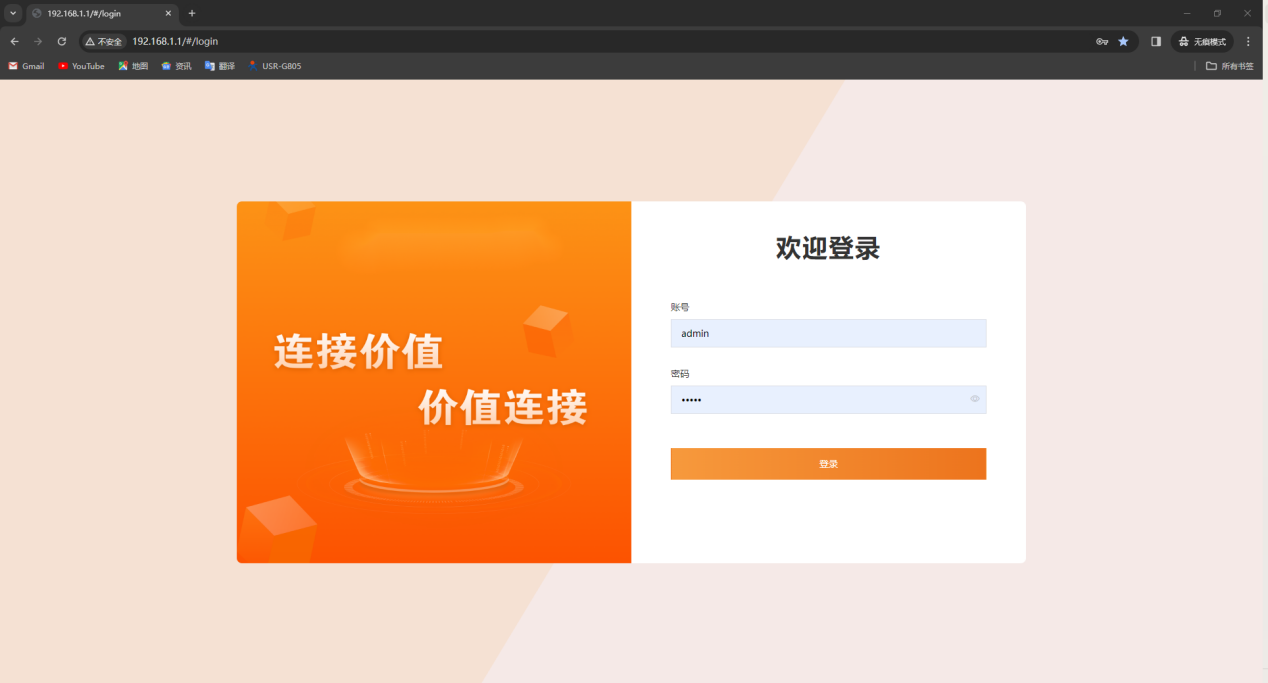

1、通過電腦獲取的網關進入內置網頁，用戶名/密碼：admin

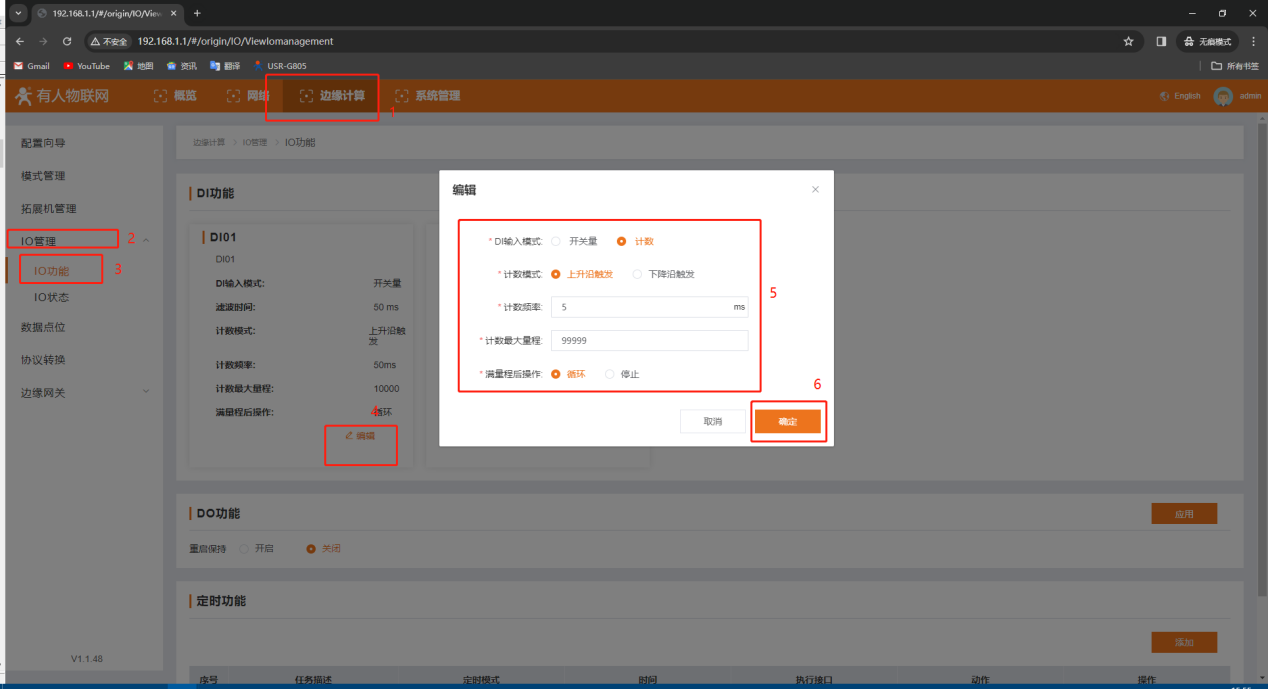

2、設置DI參數，參數如下，計數頻率和計數最大量程可根據需要填寫相應的數值。

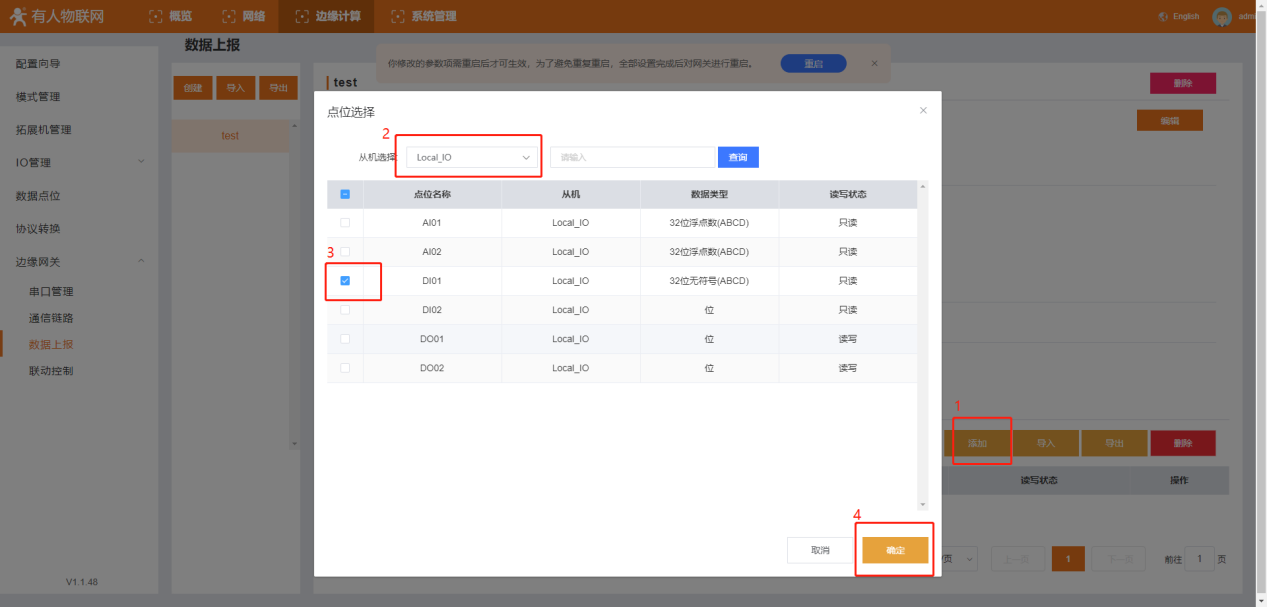

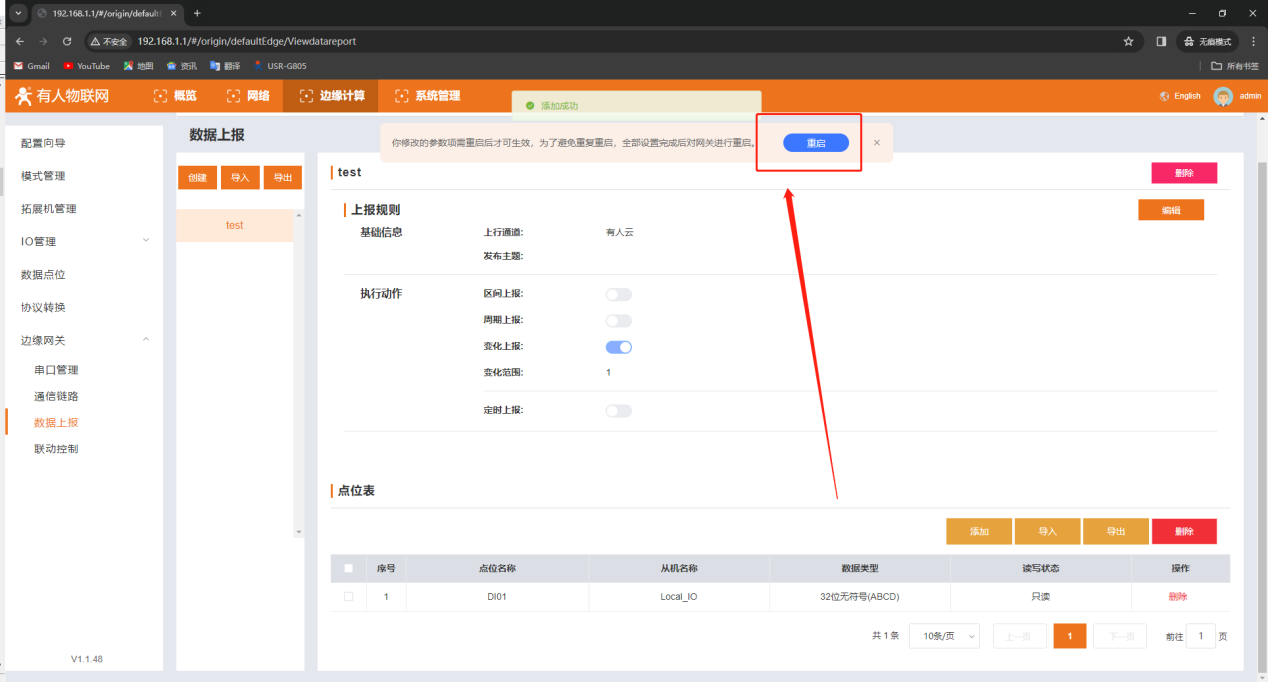

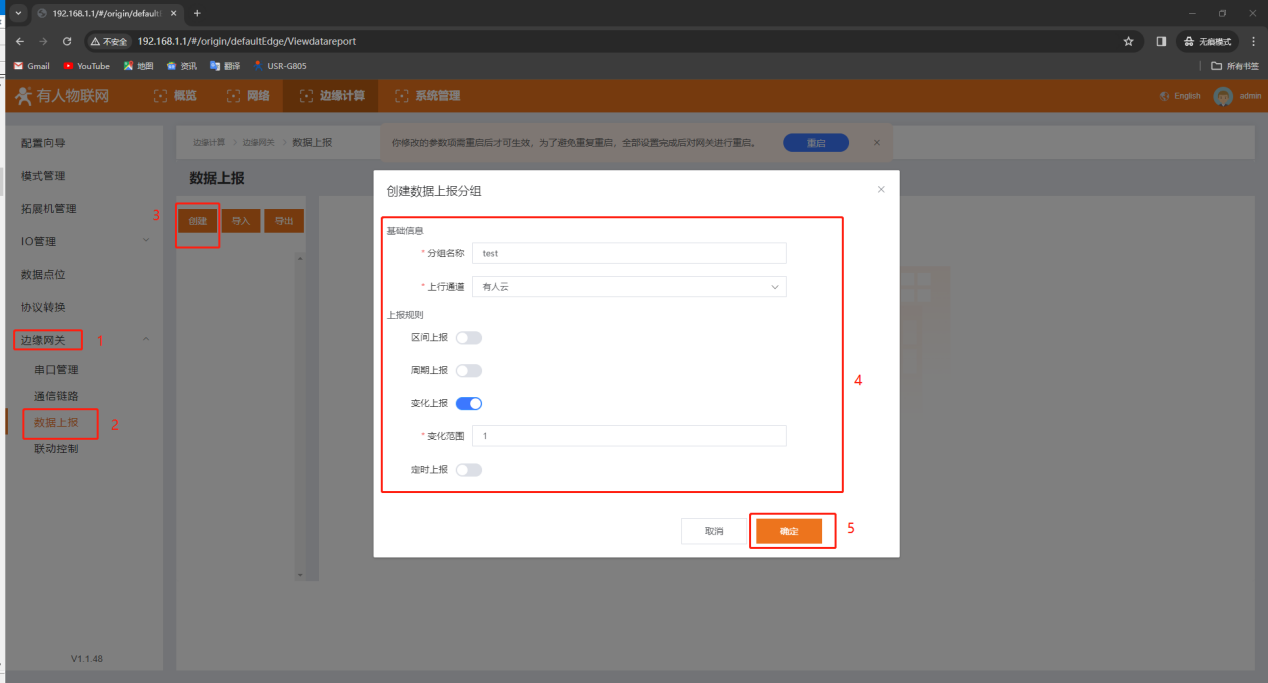

3、設置M300上報有人云+點位表，設置完成后點擊重啟。

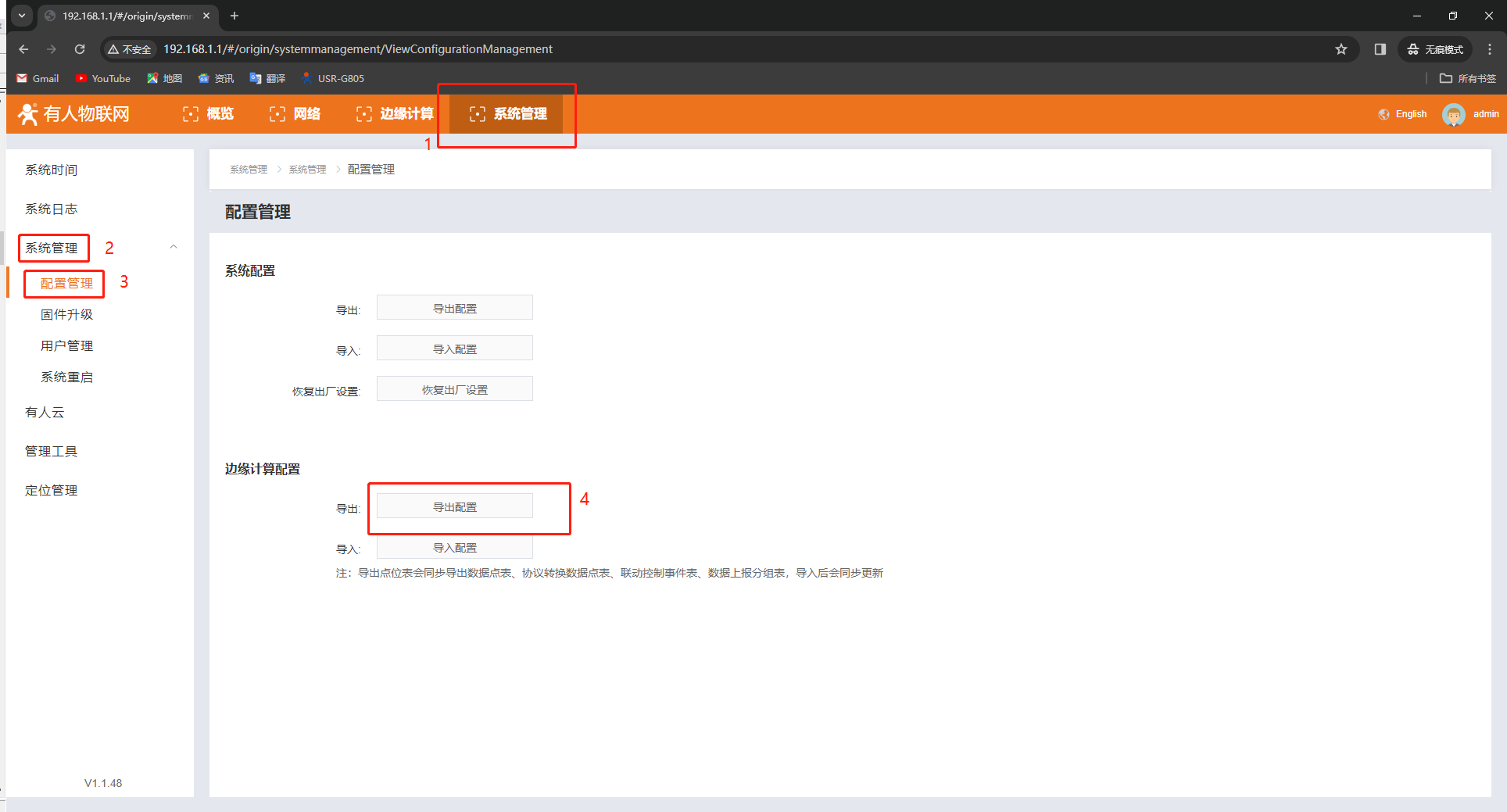

4、設備啟動后，導出設備配置

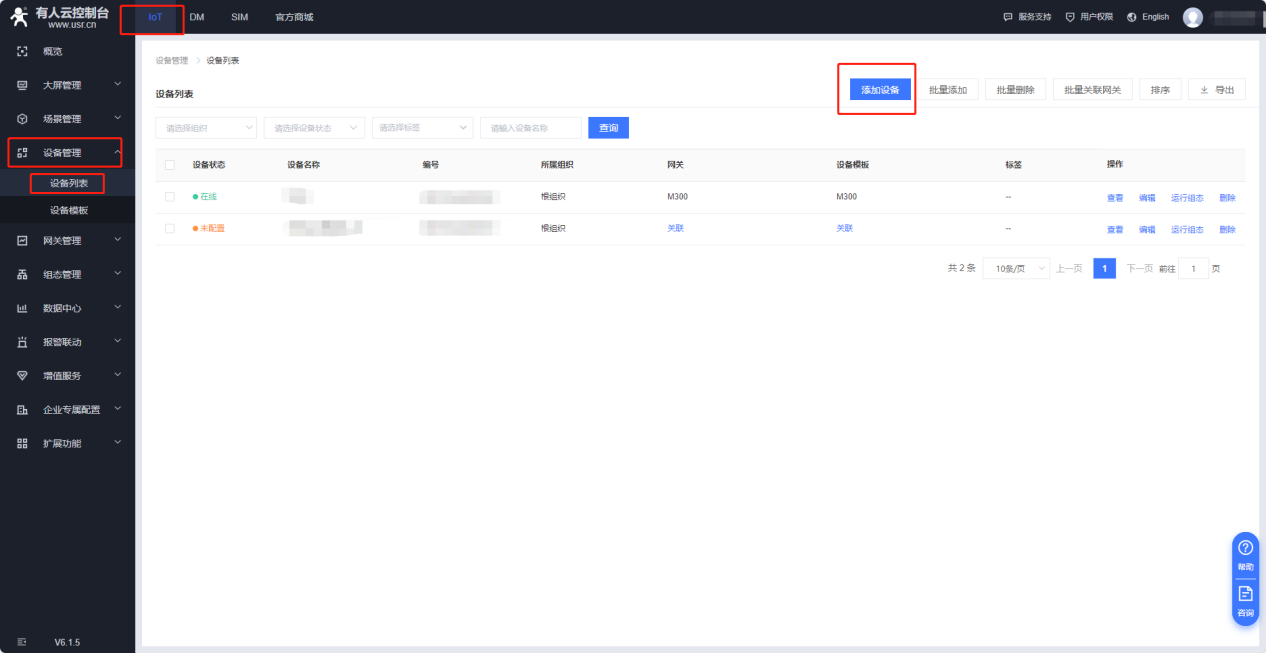

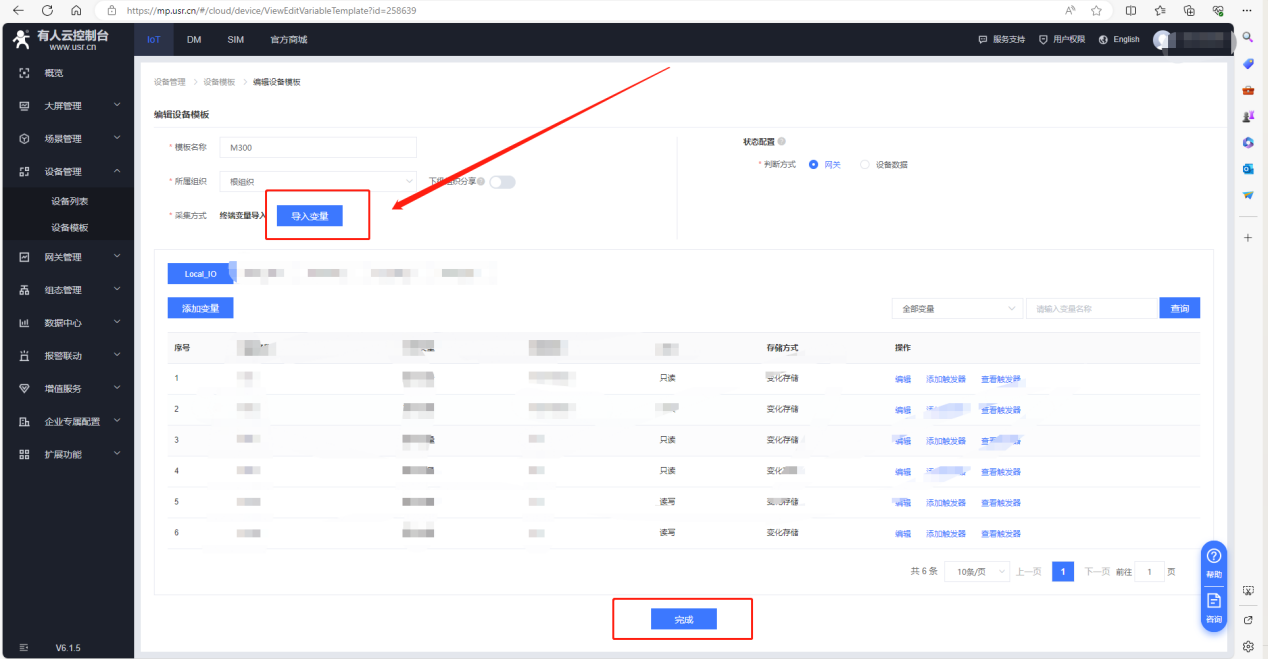

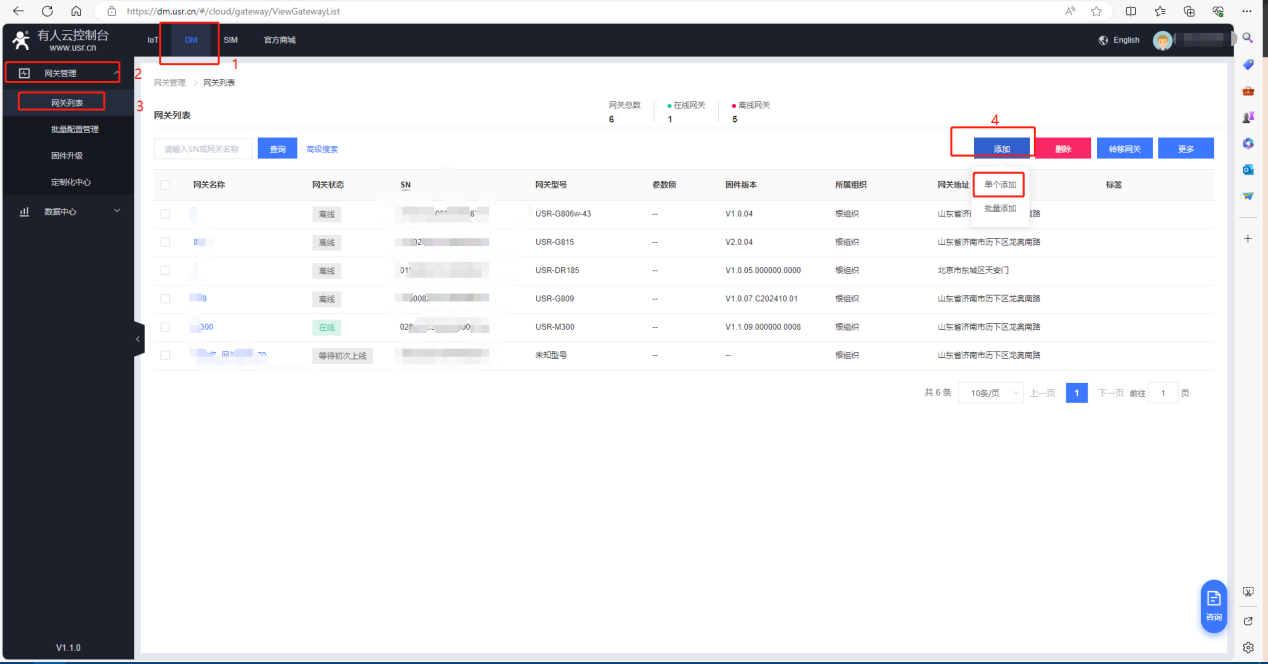

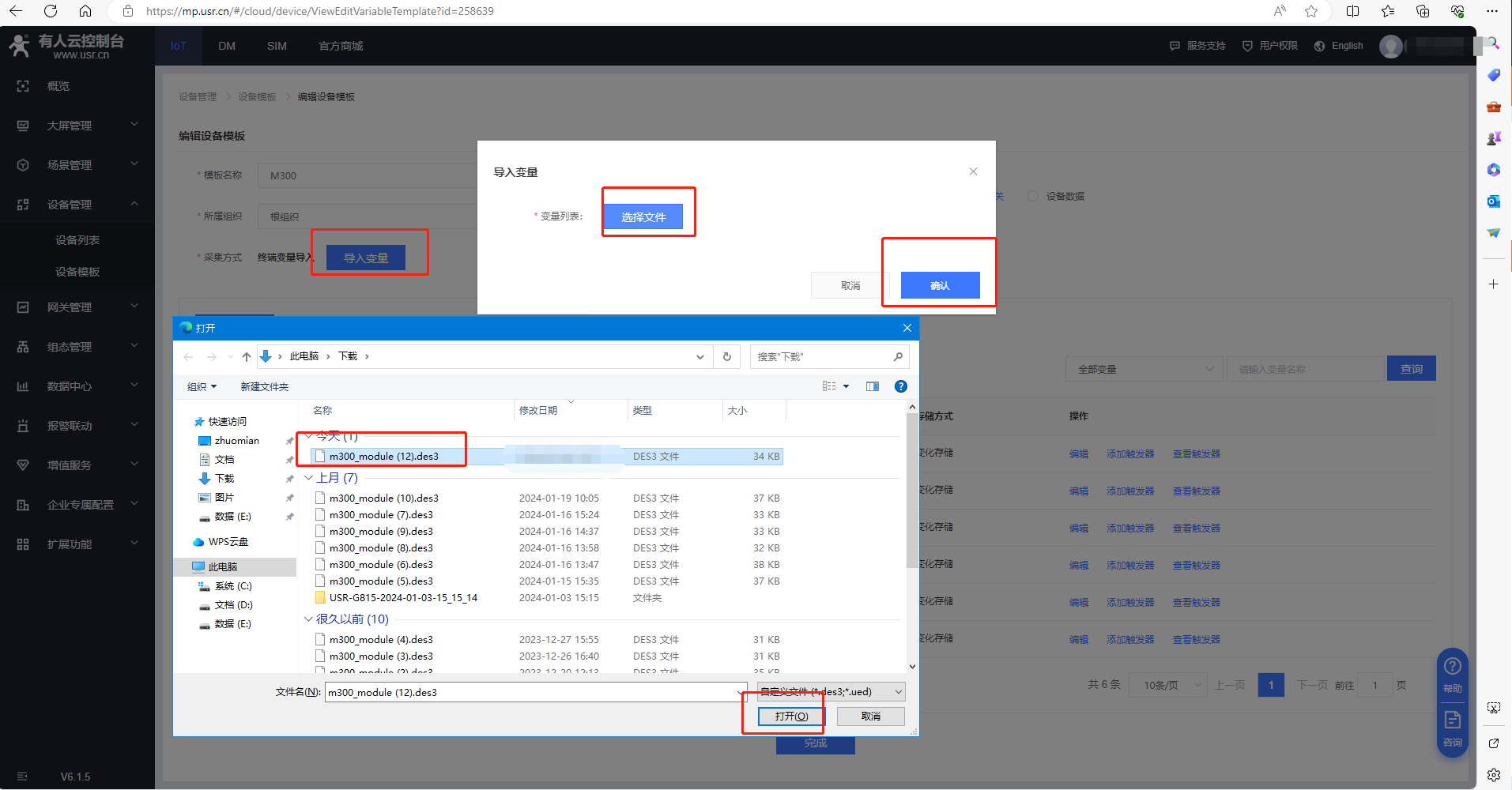

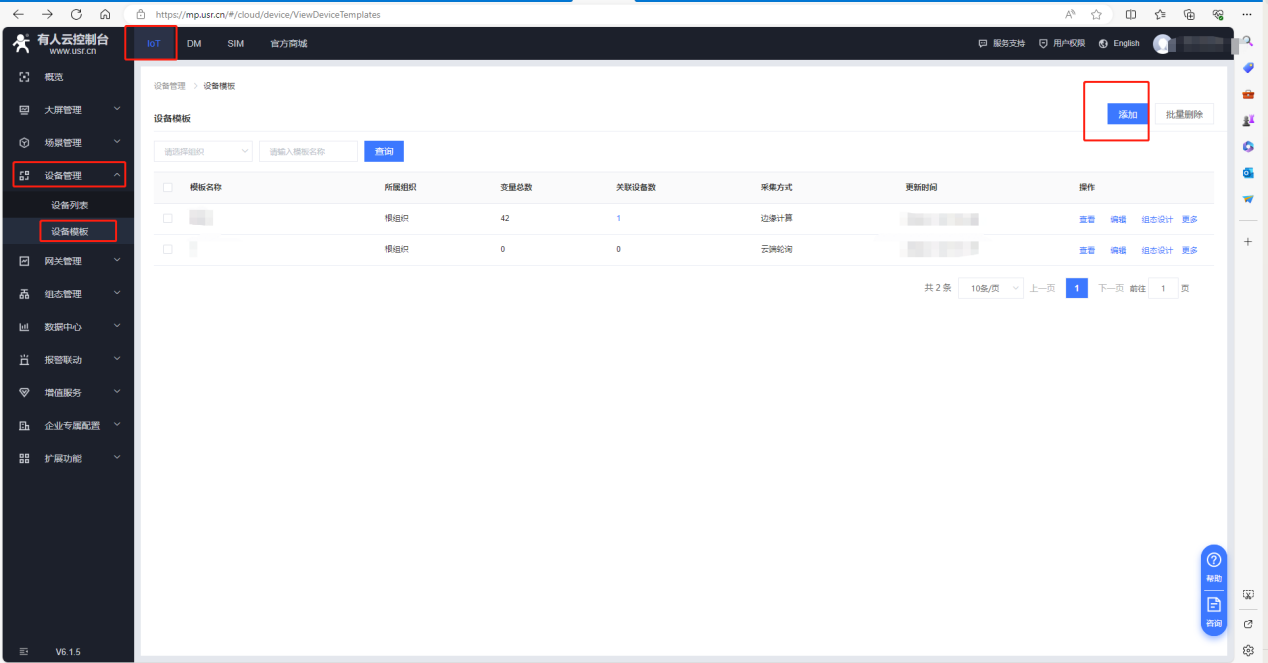

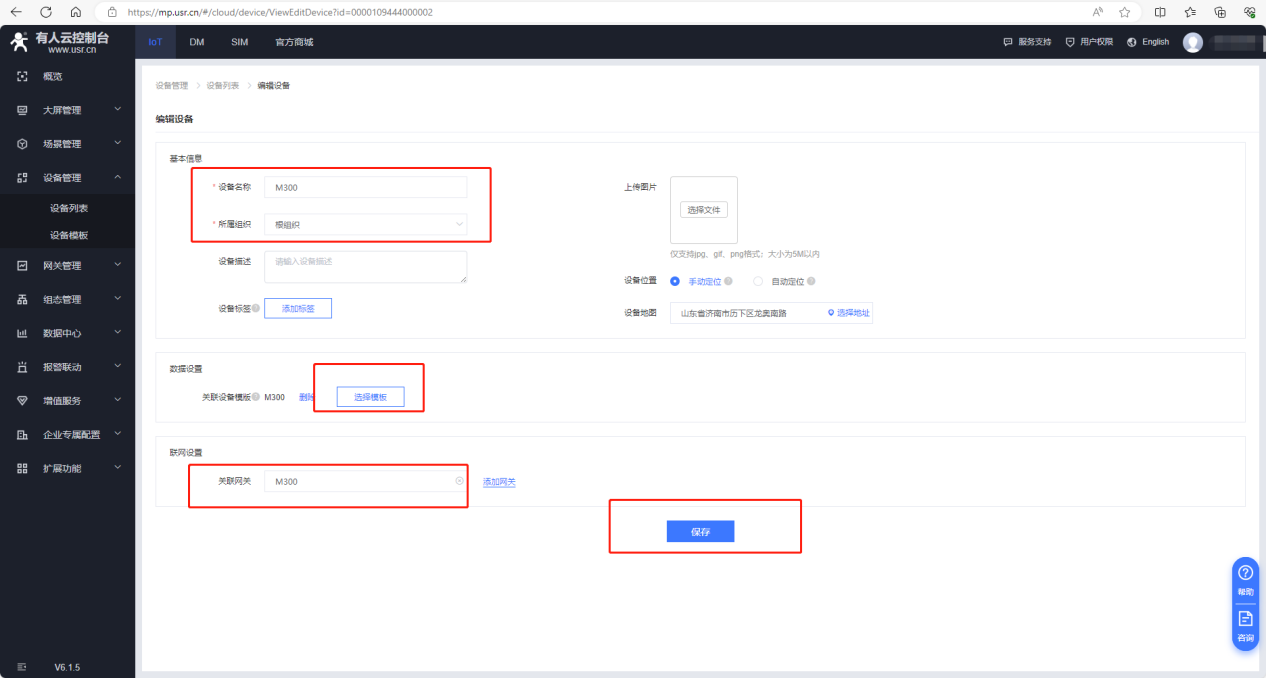

5、有人云上添加網關設備、設備、設備模板

四、功能調試

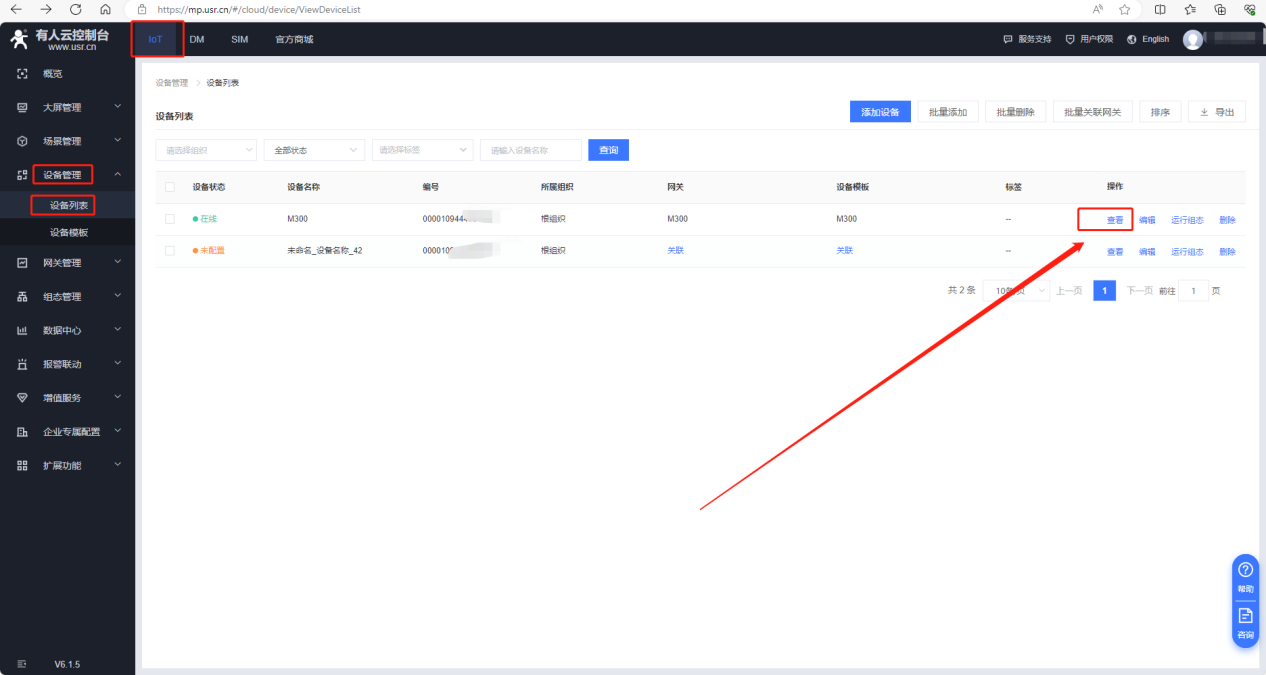

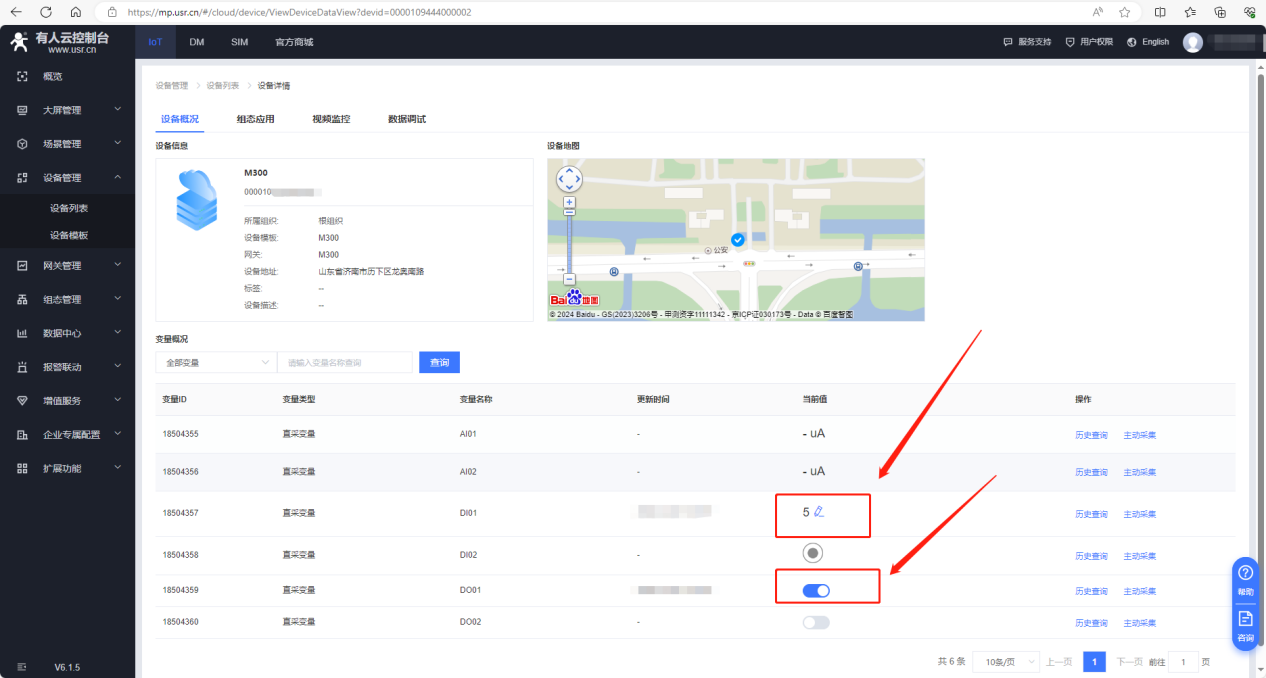

1、有人云查看設備數據可以操控DO的開關和閉合，同時DI1會計數DO1的開關次數

2、調試截圖如下：

編寫人：鞠思奇 編寫日期：2024-02-04

審核人：金志方 審核日期：2024-03-05

訂正版本：V1.0 訂正內容：初稿
