一、資料下載

USR-M100說明書：http://imbacareer.com.cn/Download/1202.html

設置軟件：http://imbacareer.com.cn/Download/1213.html

二、準備?作

1、所需物品

USR-M100產品 數量1個

電源適配器 12V 數量1個

電腦數量1臺

網線一根

接外網的路由器一臺

UDP服務器IP為8.140.245.136,端口為101

2、硬件連接

DO——M100——網線——路由——遠程UDP服務器

三、測試步驟

M100網口接電腦網口，出廠默認狀態下M100 ip為192.168.0.7，下面第1~3步驟是為了M100能夠在默認狀態下與電腦形成局域網可以進行參數配置的操作步驟，若用戶M100之前已經使用過，電腦已經與M100同局域網了，可不用操作下面的1~3步驟。

1、網口通過網線直連電腦網口。檢查所有連接無誤后，給M100用12V電源適配器供電。

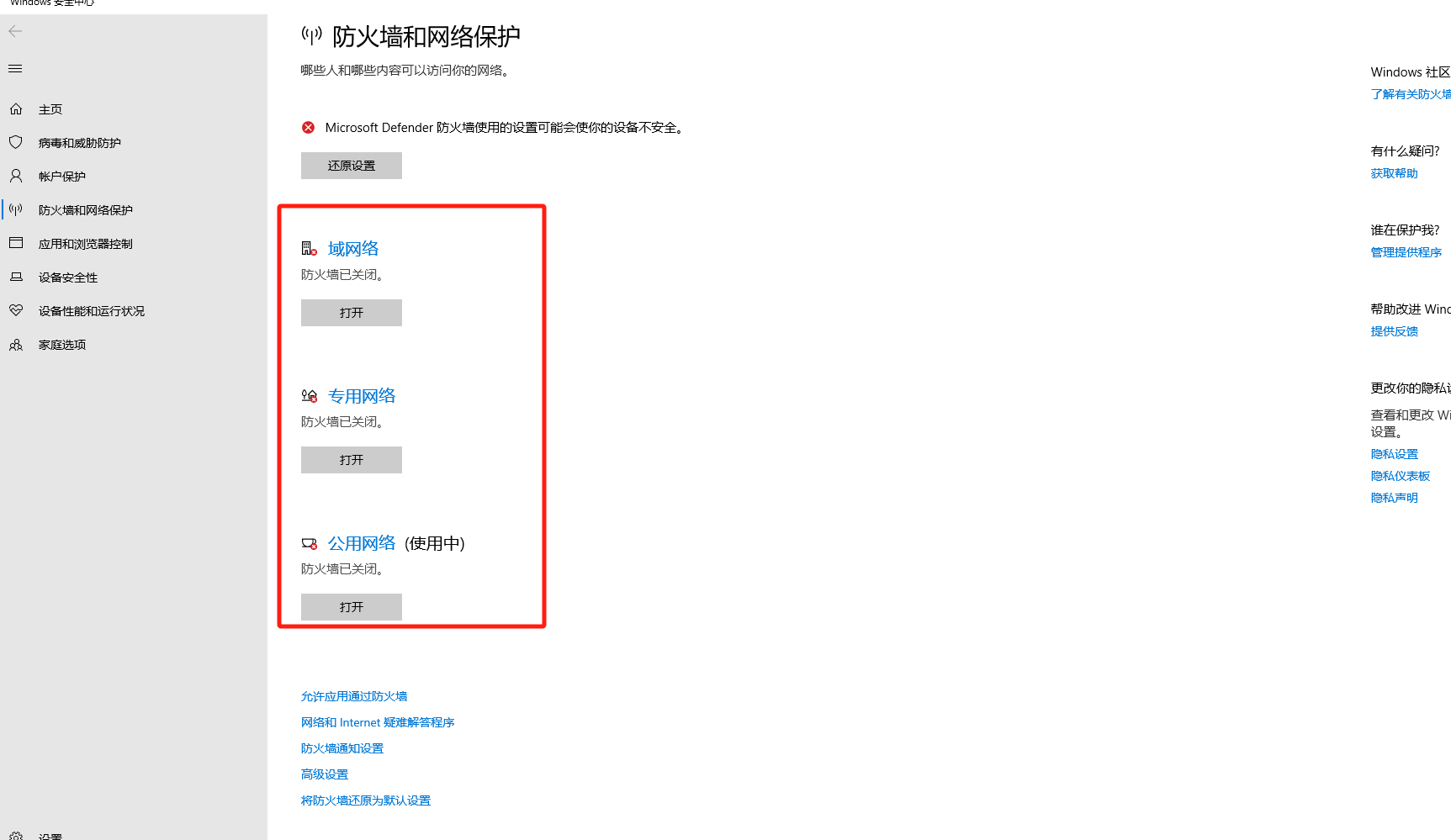

2、電腦關閉防火墻。

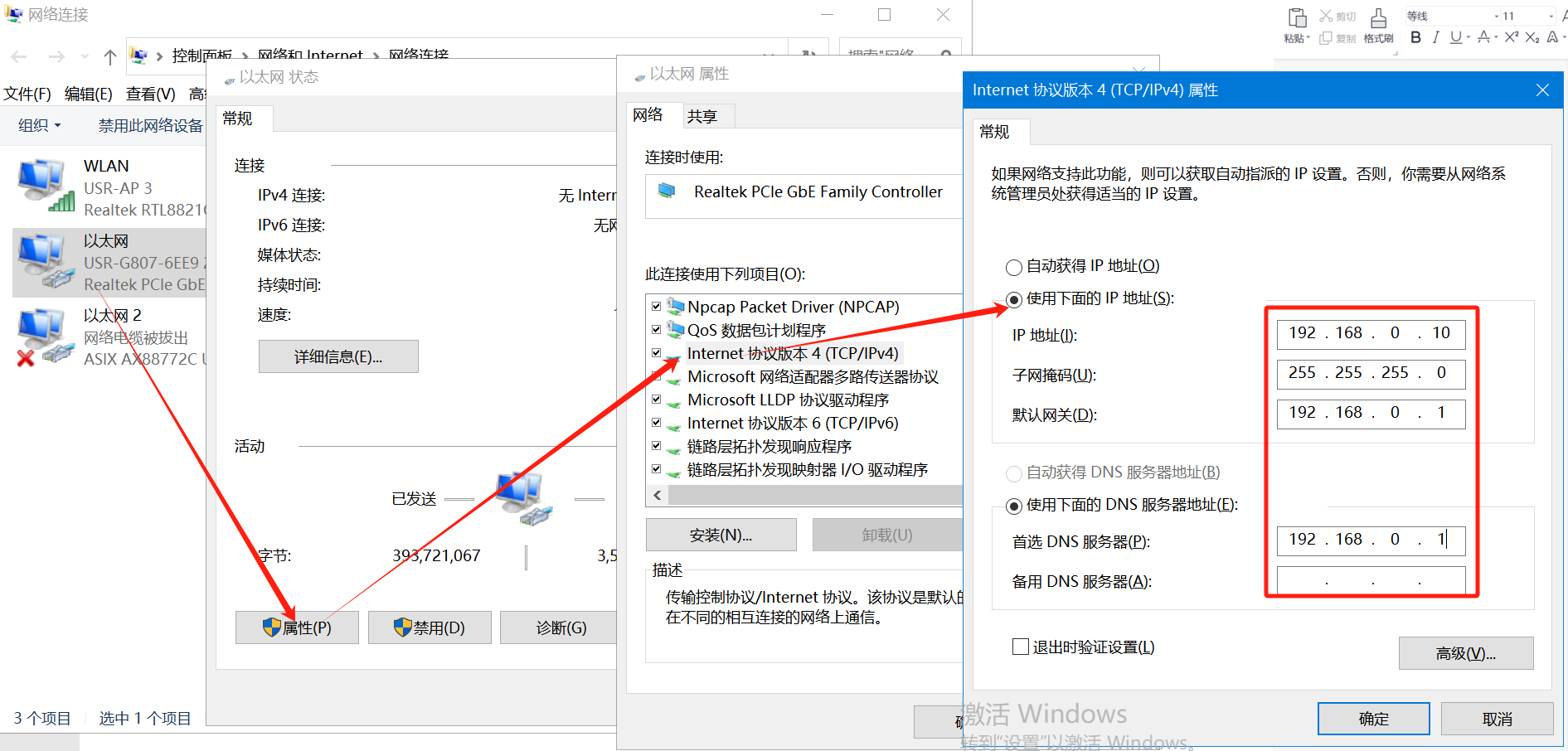

3、電腦：控制面板\網絡和 Internet\網絡連接，IP設置和M100 IP同網段，M100默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.10，子網掩碼255.255.255.0，網關192.168.0.1。

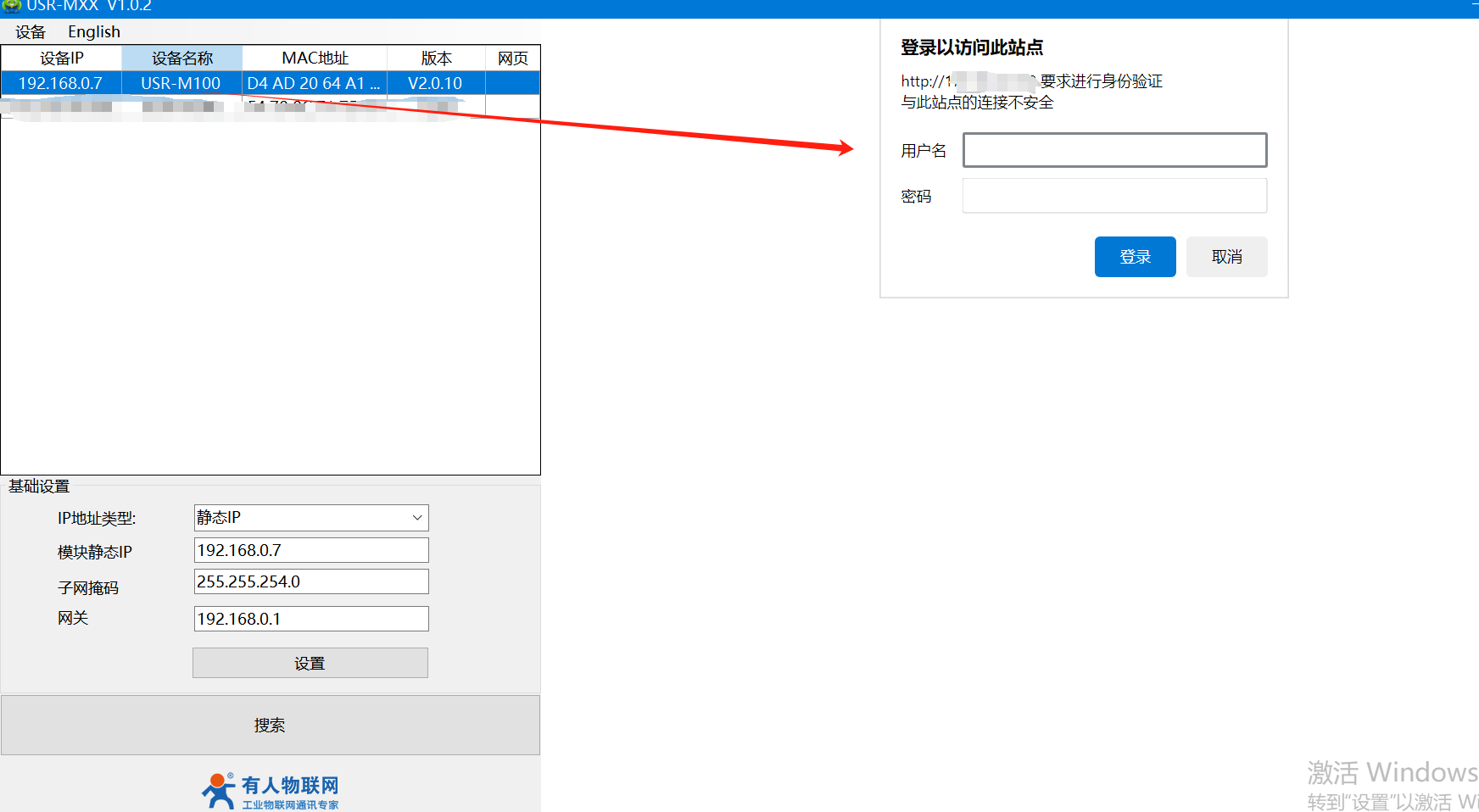

4、下載并打開設置軟件，用配置軟件搜索M100設備，單擊搜索，搜搜到設備后雙擊設備。輸入用戶名admin和密碼admin，點擊確定，右側顯示M100參數設置頁面。

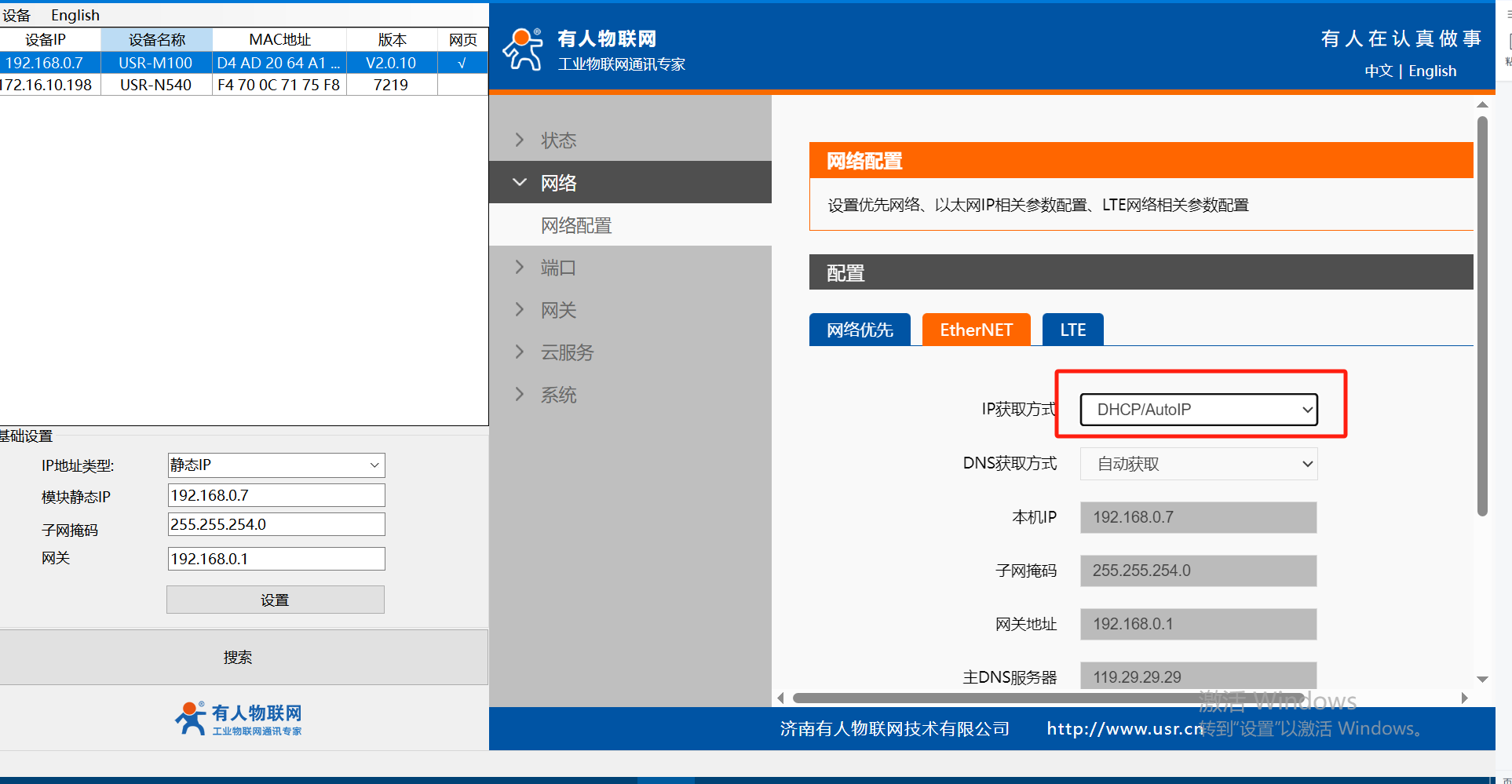

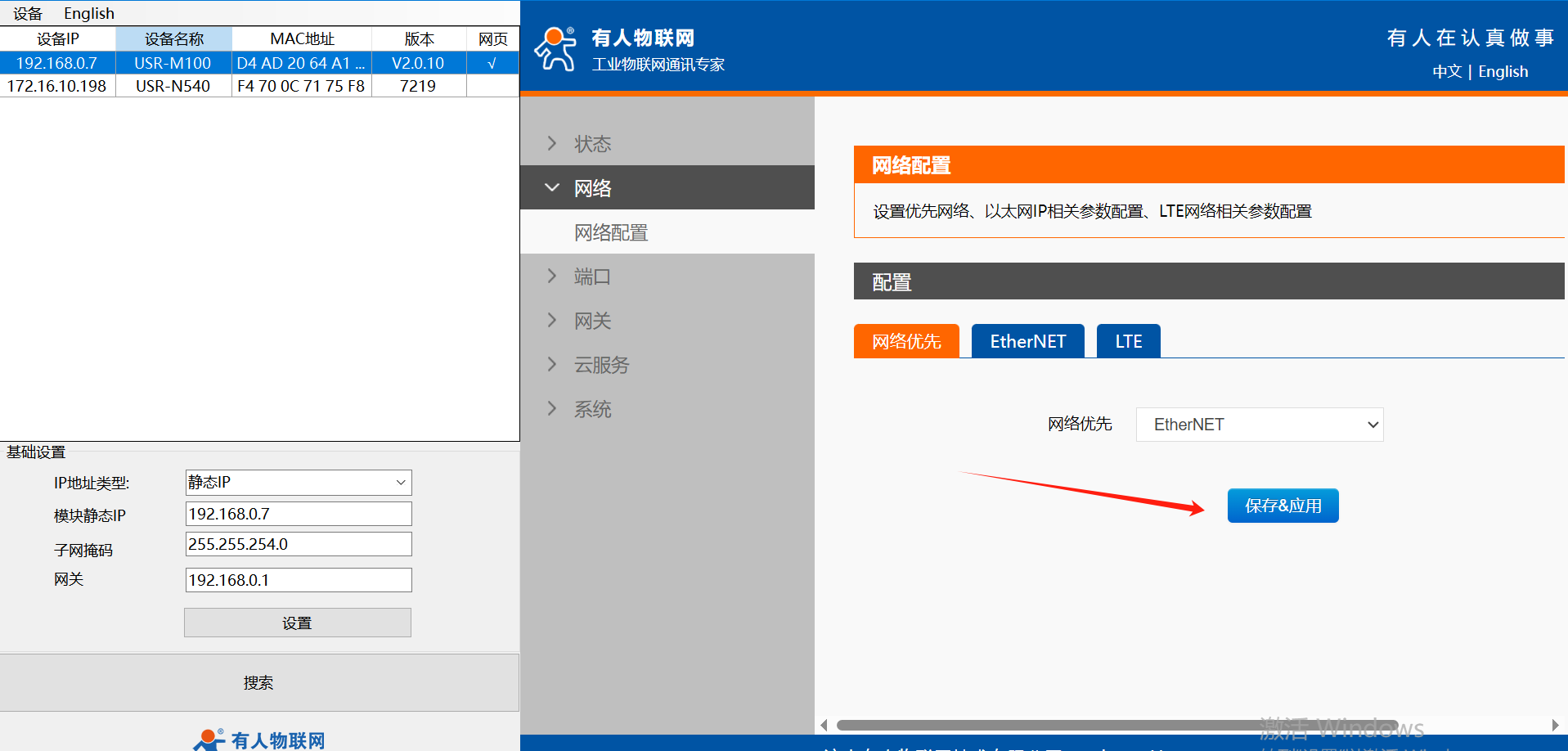

5、配置上網方式為網線優先，IP改為動態IP。等所有參數設置完成。保存重啟以后網線再直接接到上級路由的lan口上。（若使用的是sim卡，此步驟可忽略）

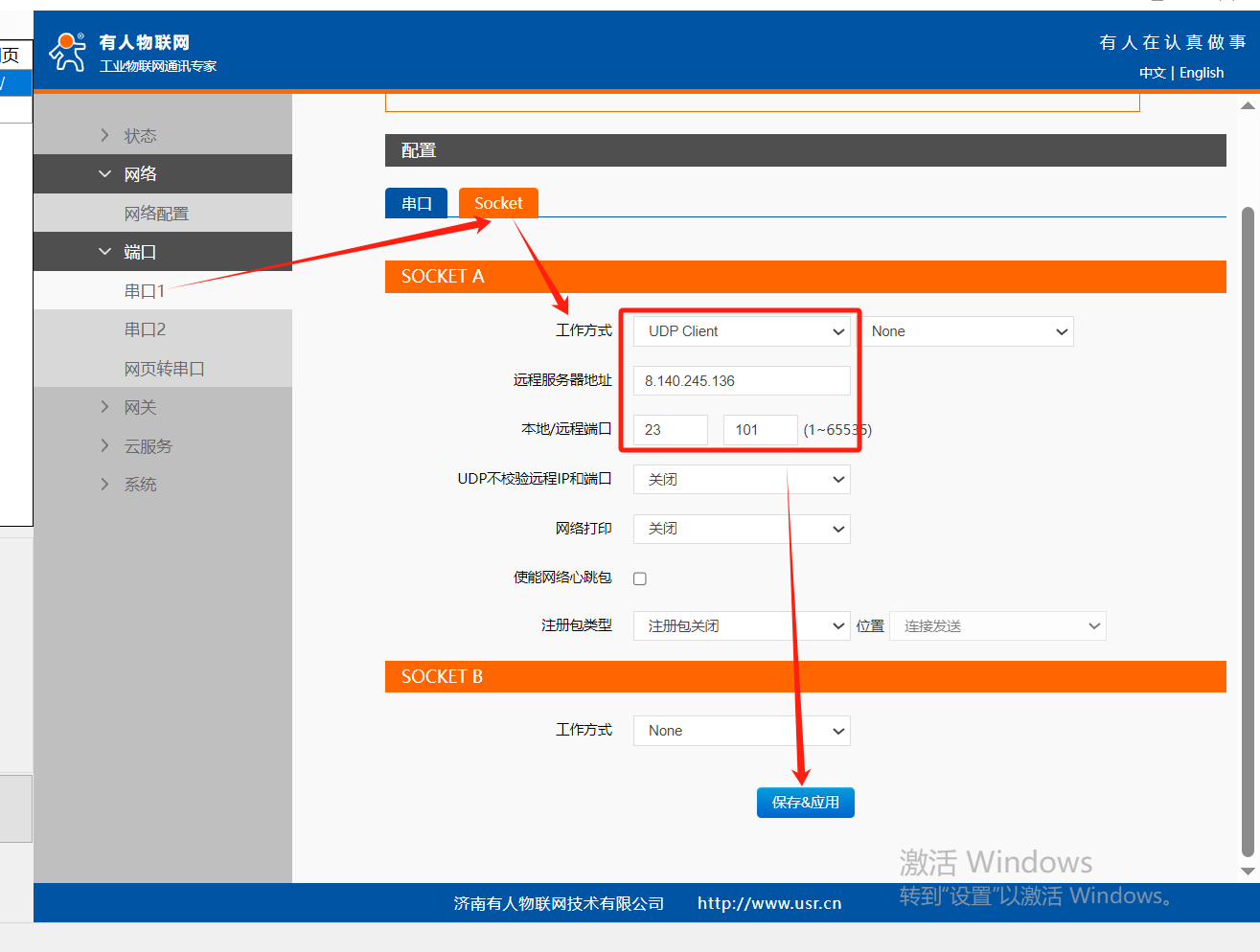

6、配置連接TCP服務器

本案例測試服務器為我司 UDP服務器測試,用戶測試時請在“端口”>“串口1” >“ Socket”界面配置自己服務器UDP的參數。

保存&應用 > 繼續配置。

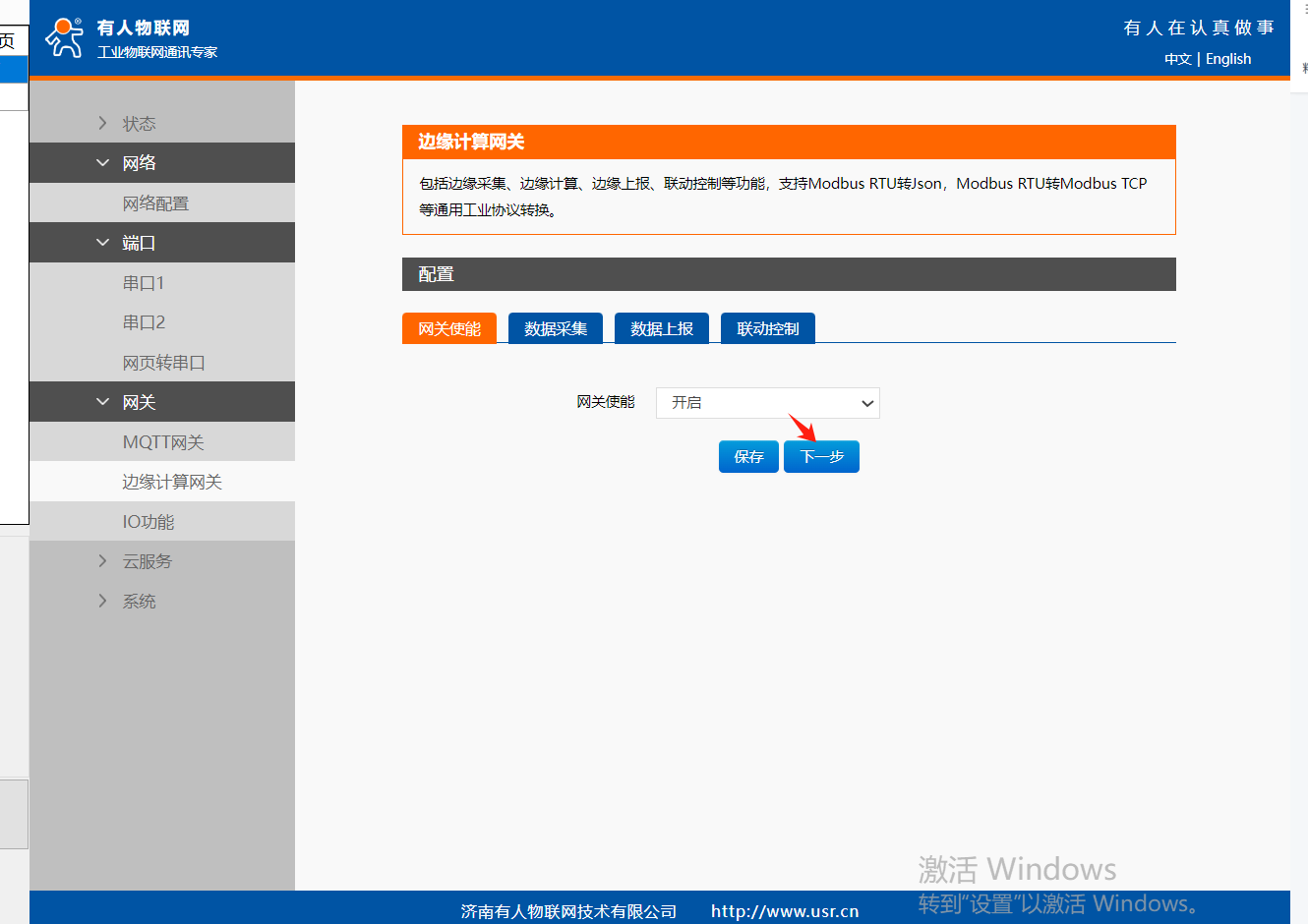

7、配置邊緣計算采集上報功能

在“網關”-“邊緣計算”界面中開啟網關使能，點擊“下一步”在“數據采集界面”配置IO的數據點。

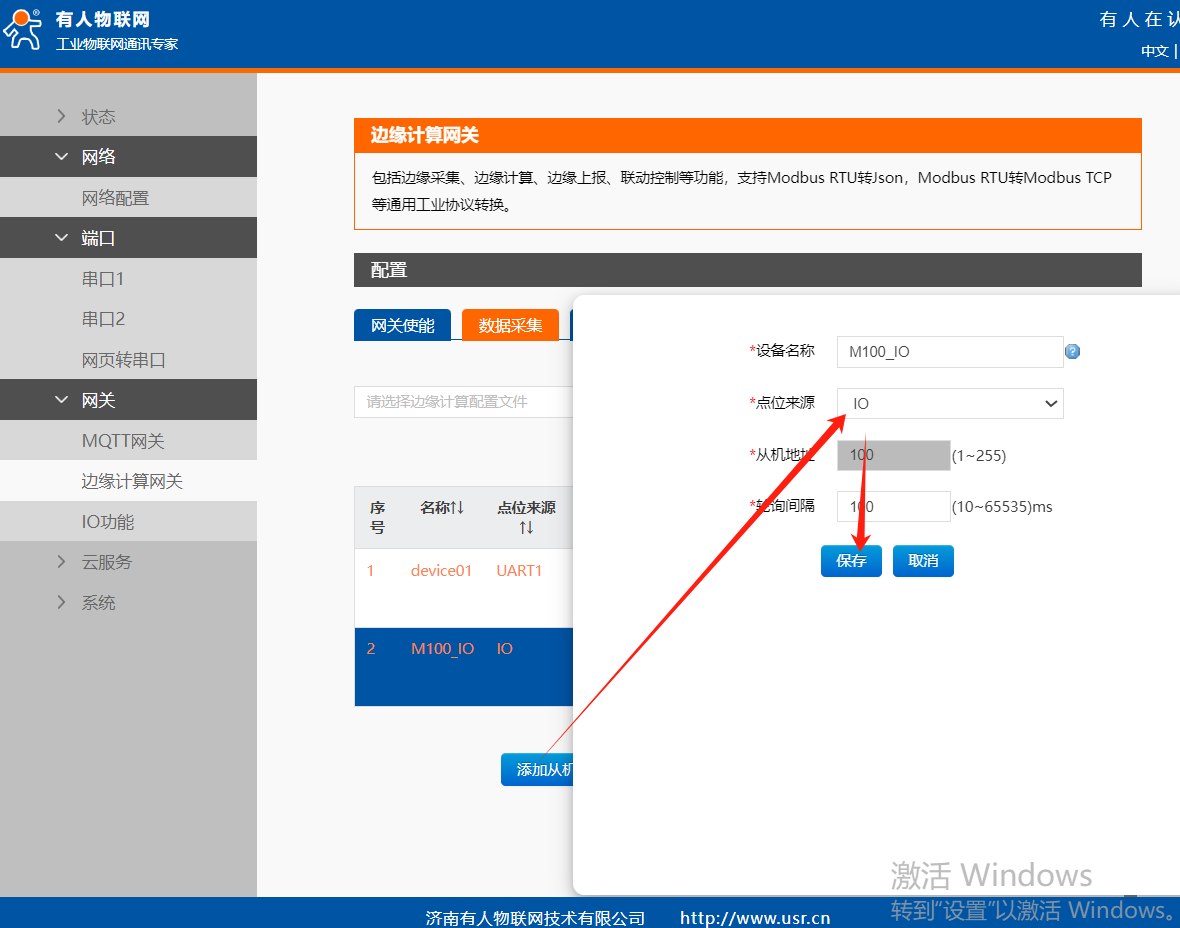

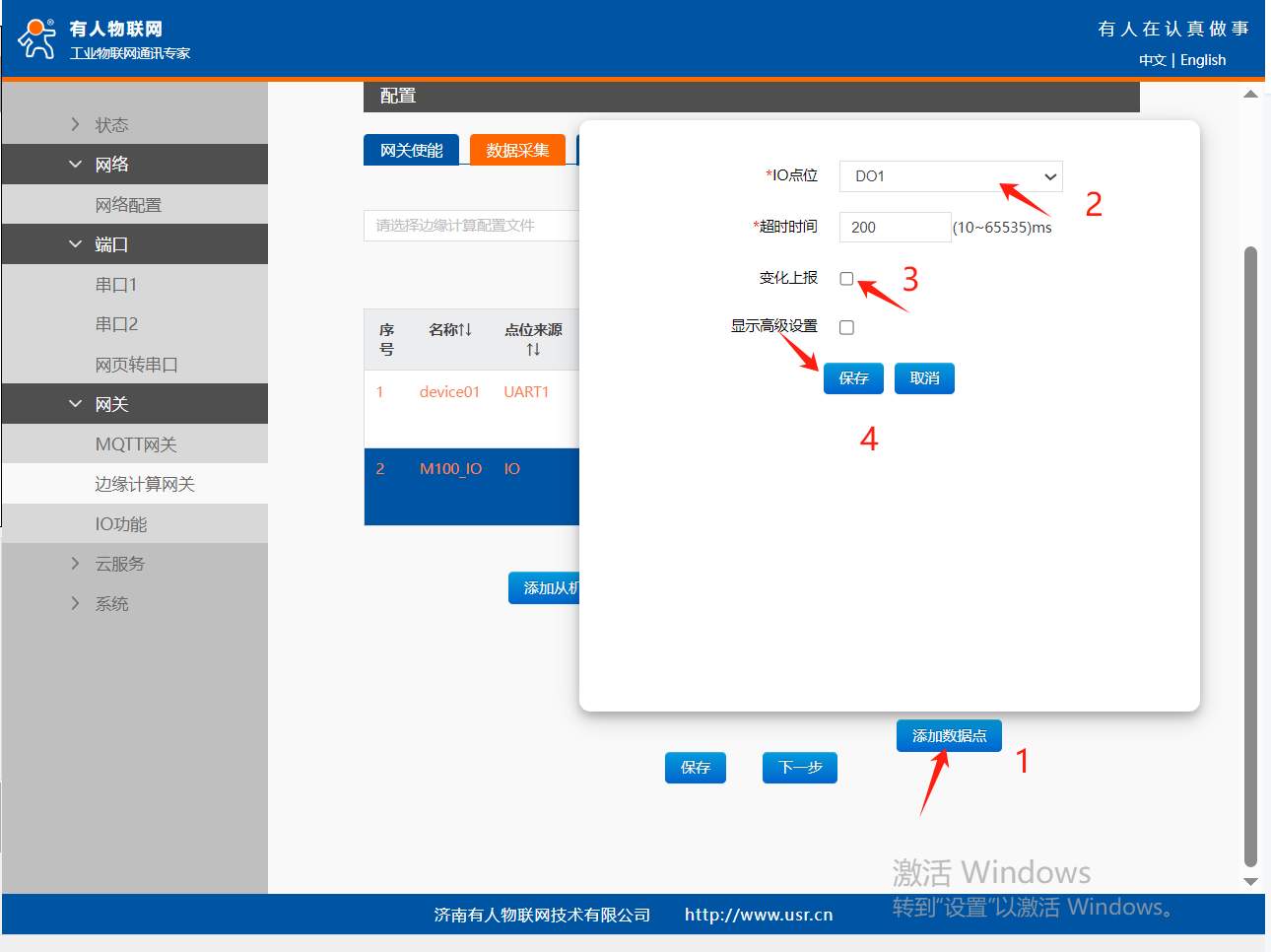

8、添加IO從機

可以手動添加從機，若是M100自帶的數據點在用戶的實際應用中用不到，也可以在默認從機中做編輯。

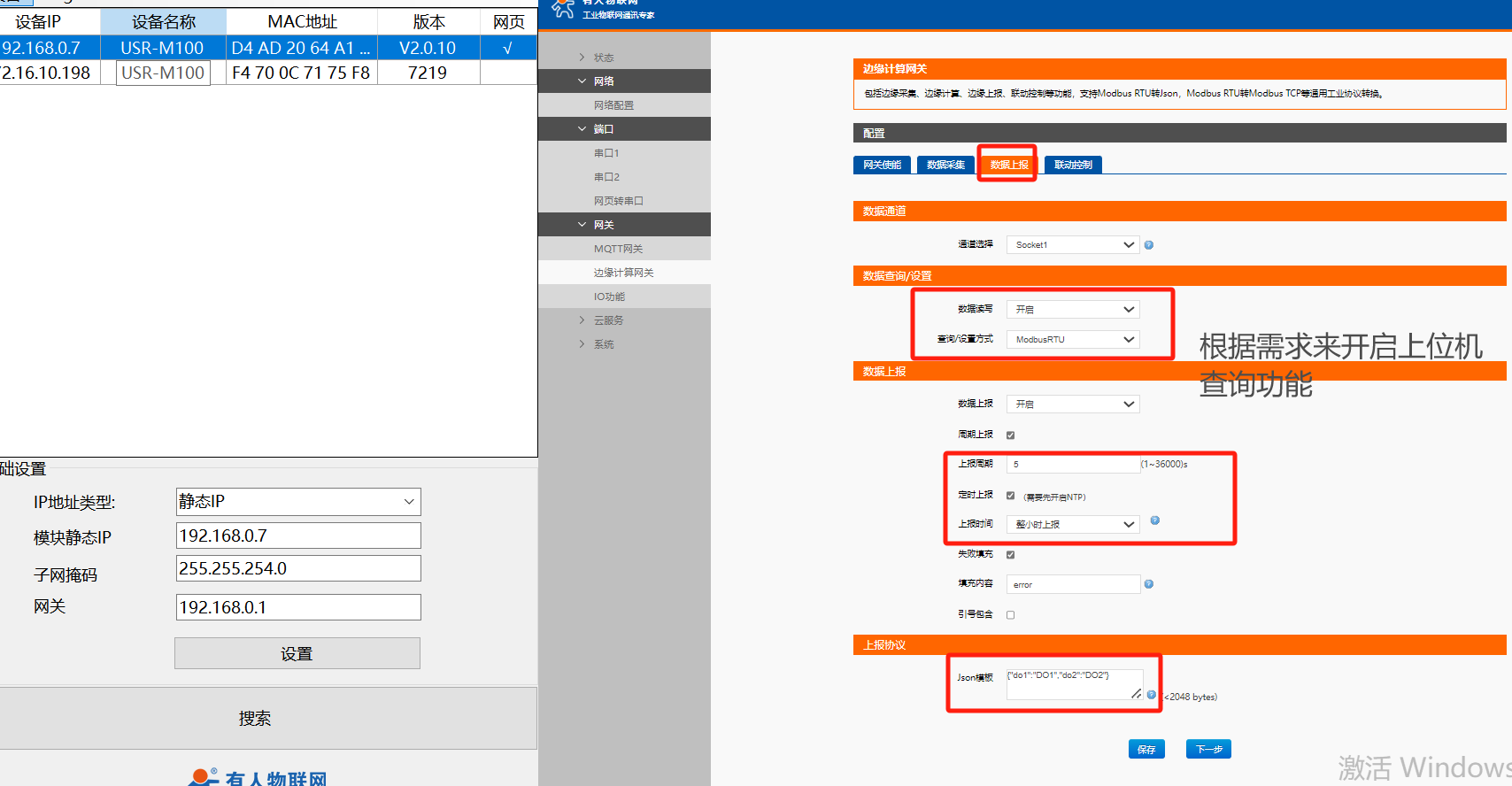

9、配置數據上報

通道選擇“Socket1”；

數據上報選擇“開啟”，

上報周期:5s(自定義)；

上報協議配置：

Json模板說明{"自定義說明1":"要顯示的寄存器名稱1",...."自定義說明N":"要顯示的寄存器名稱N"}：

本次我們只上報DO的值，全英文格式：{"do1":"DO1","do2":"DO2"}，點擊保存

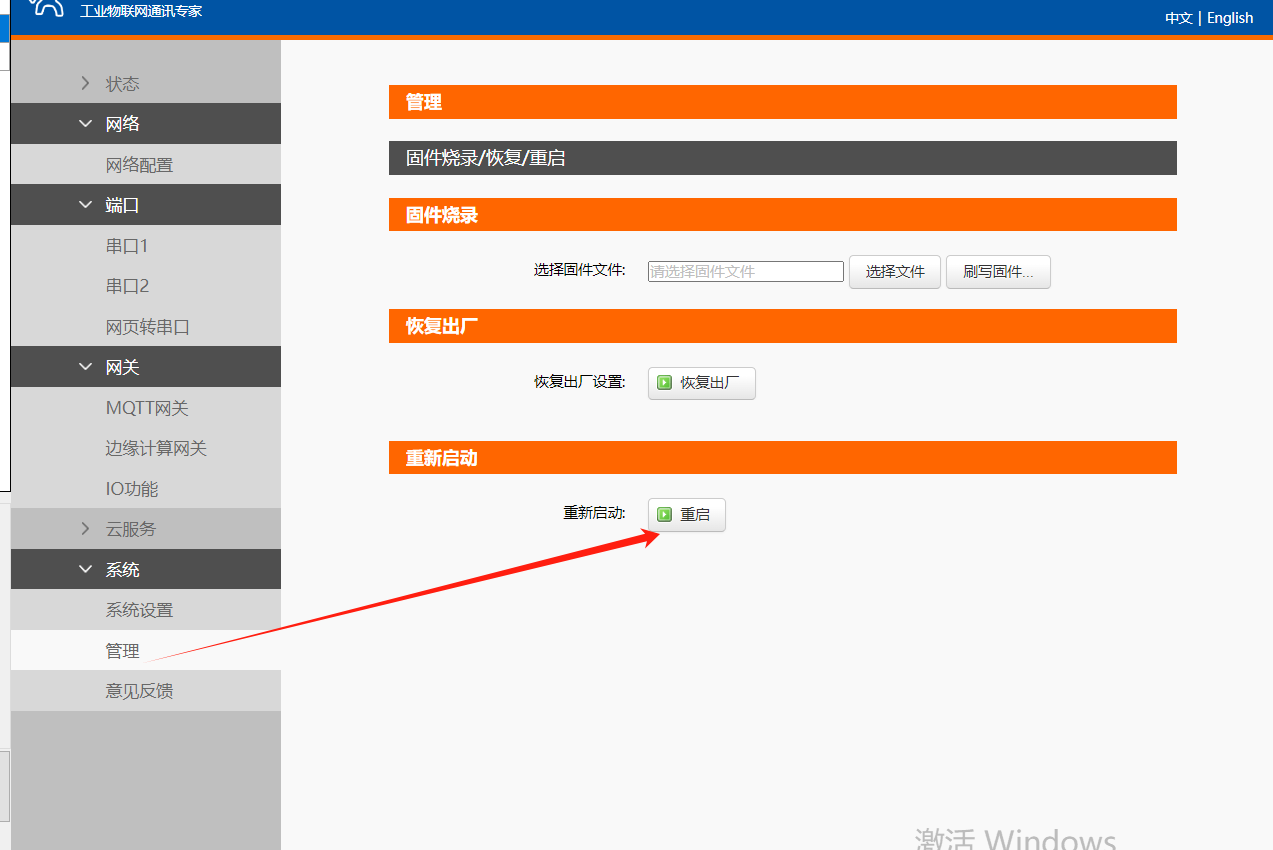

10、重啟設備，注意重啟完若是網線上網的不要忘記把網線接到上級路由器的lan口中；

四、數據測試

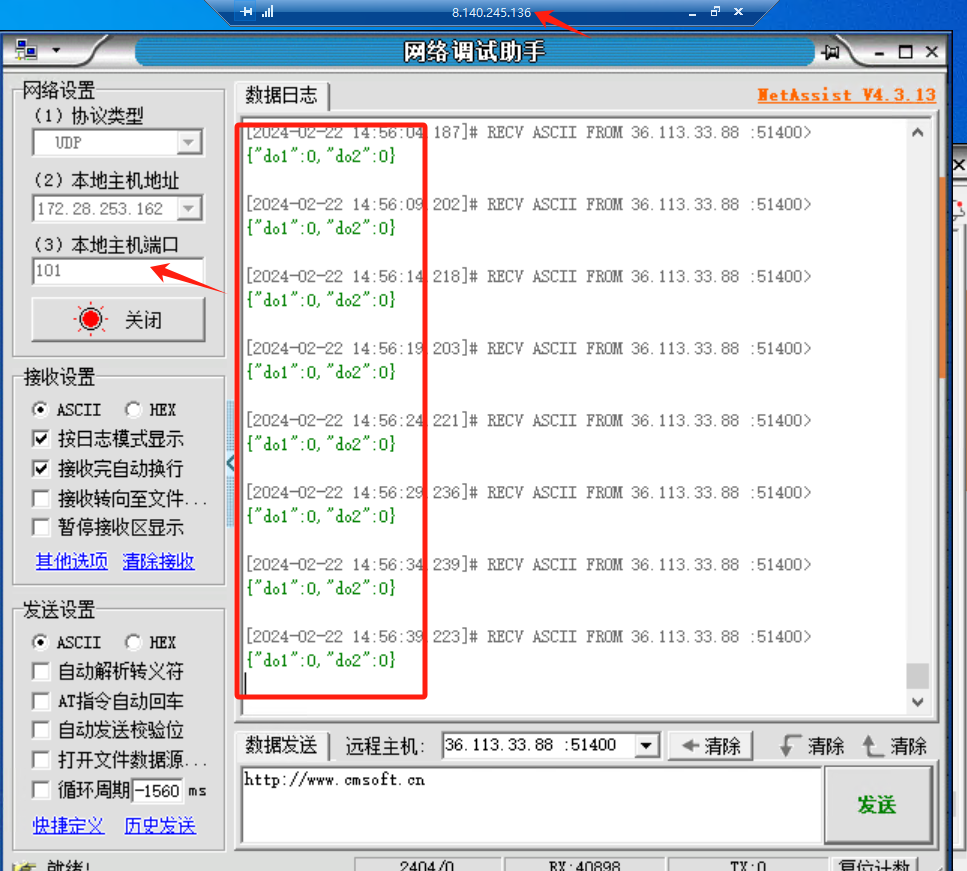

1、打開服務器，服務器可以接收到設備上報的json數據。

編寫人：李鑫 編寫日期：2024-03-19

審核人：金志方 審核日期：2024-03-22

訂正版本：V1.0 訂正內容：初稿
