USR-M300 采集modbus rtu數據

一、資料下載

USR-M300說明書：http://imbacareer.com.cn/Download/1332.html

二、準備工作

1、USR-M300產品 數量1個
2、電源適配器  數量1個
3、Mosbus Slave軟件 數量1個

4、串口線 數量1個

5、網線 數量1個

6、電腦 數量1個

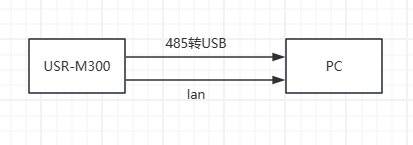

三、連接框圖

四、設置步驟

設備通過lan口連接PC,通過485轉USB連接電腦。

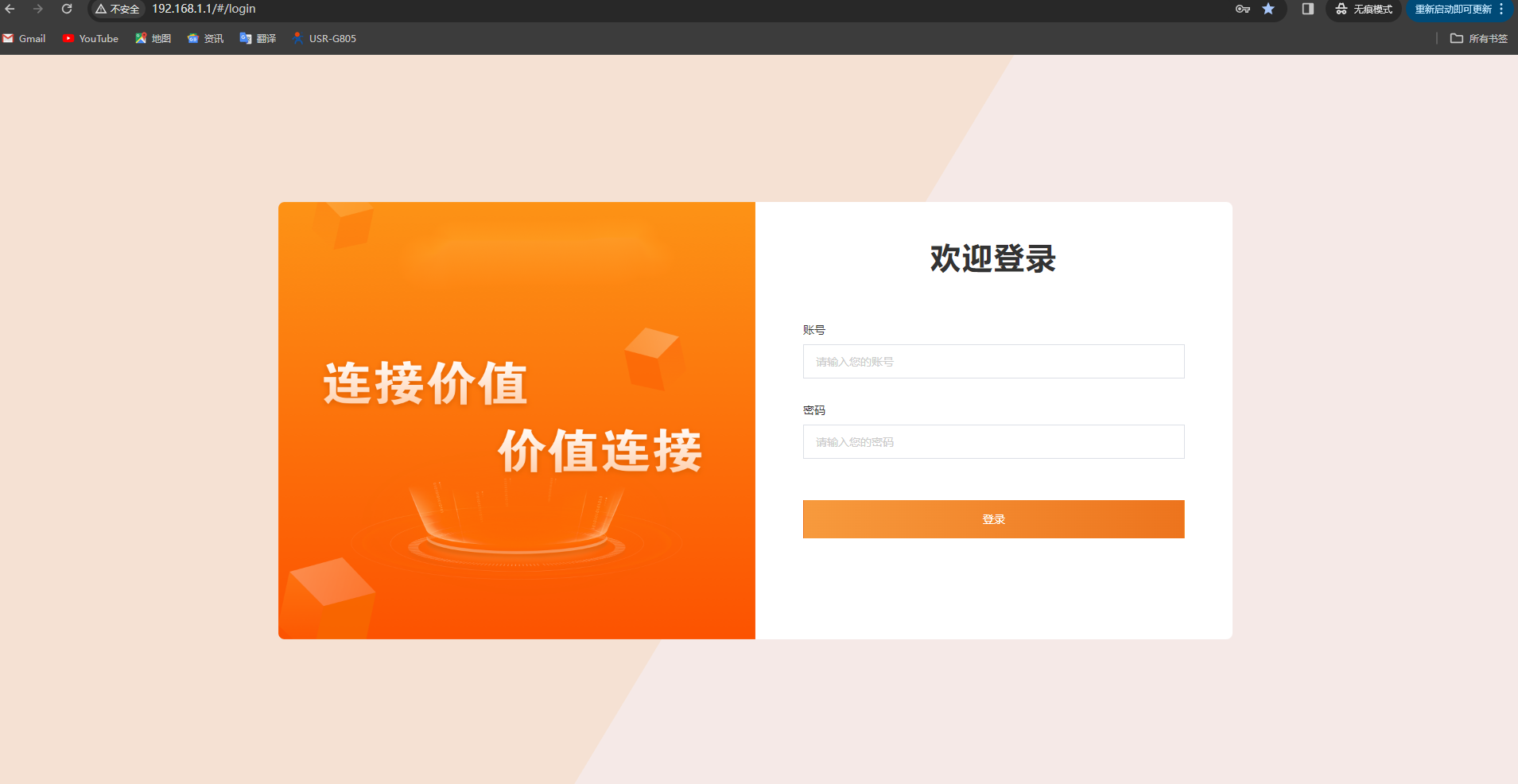

1、USR-M300接入電源適配器，電腦獲取到M300分配的IP后，輸入默認IP 192.168.1.1打開內置網頁，用戶名密碼都為admin，點擊登錄。

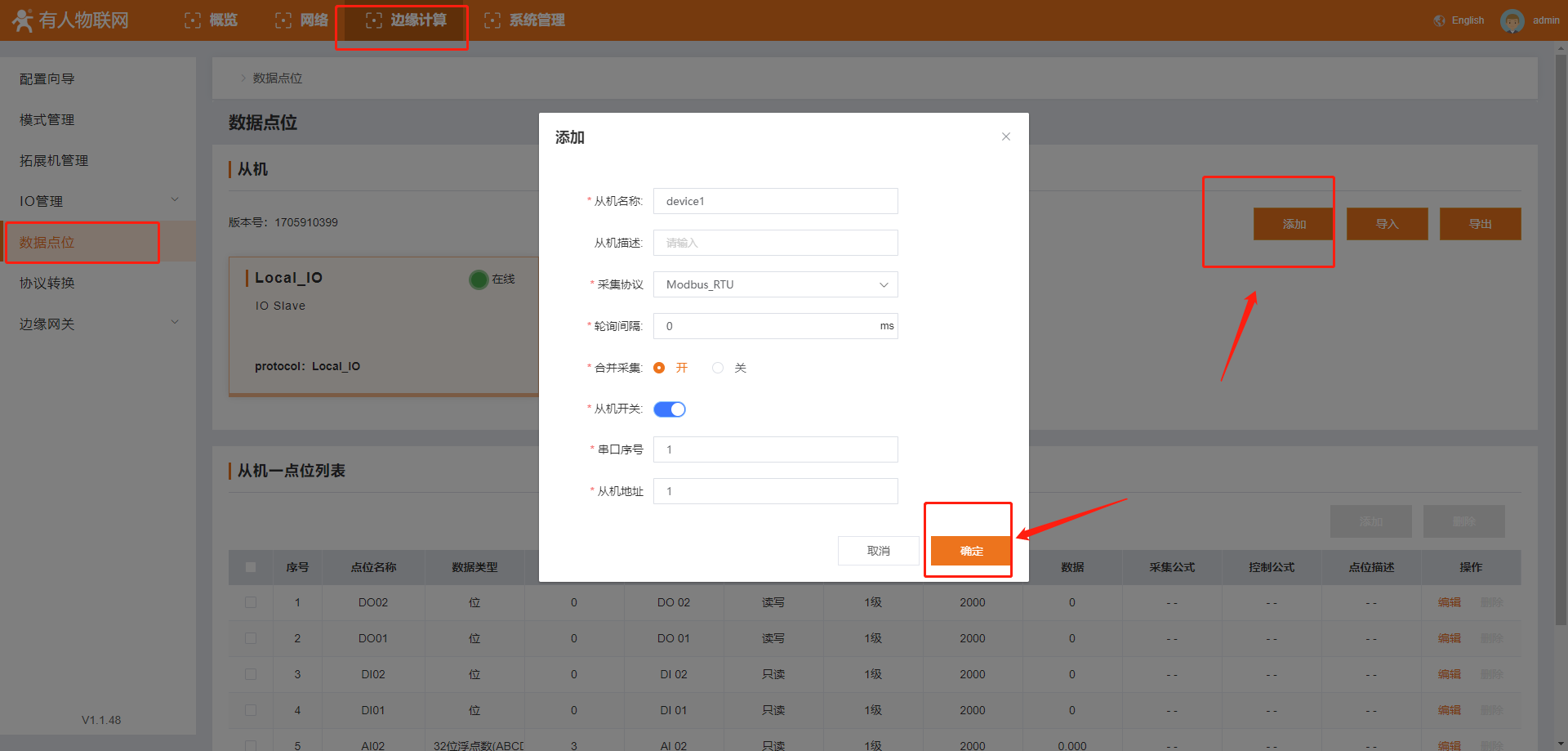

2、在邊緣計算--數據點位，添加modbus rtu從機，從機名稱自定義，暫不支持中文名稱，采集協議選擇Modbus_Rtu，輪詢間隔范圍是0-65535毫秒，其他參數自定義，設置完點擊確定。

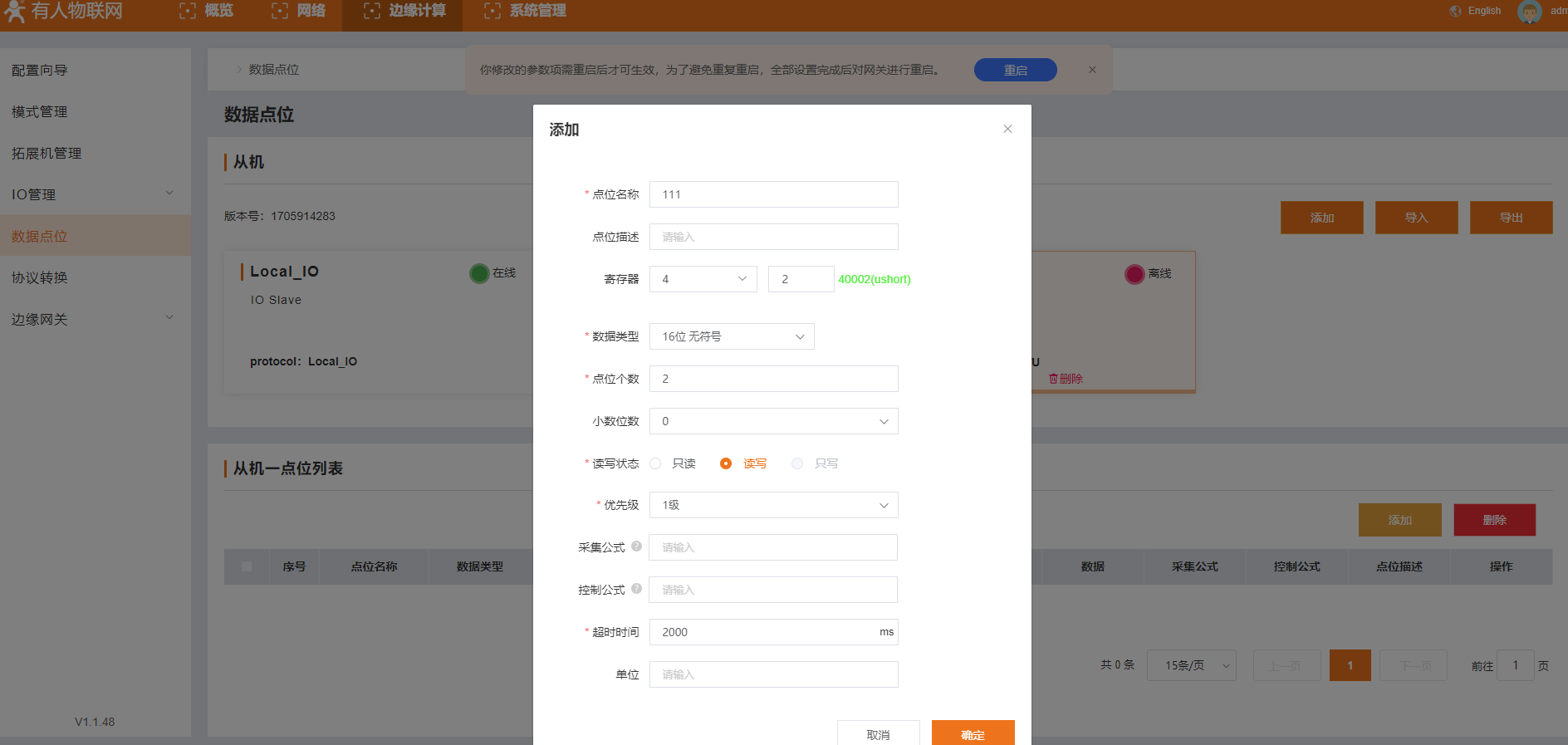

3、在從機-點位表添加對應的點位。點擊添加，點位名稱自定義，寄存器這里選擇4002，需要批量添加且寄存器連續時可以在點位個數輸入要添加的點位個數，這里輸入2可以同時添加兩個點位，其他參數自定義，設置完點擊確定。

4、全部設置完后點擊重啟，大概一分鐘后可重新登錄內置網頁。

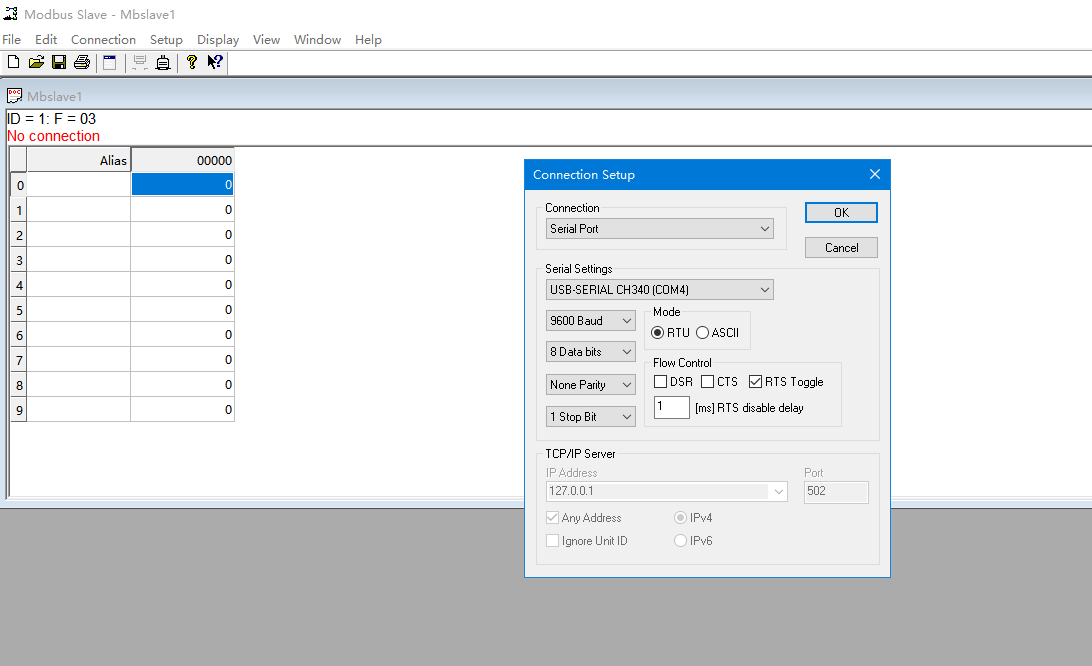

5、打開Modbus Slave調試軟件，點擊connection（連接）--connect...，選擇Serial Port，串口參數和M300設置一致，M300的串口參數可在內置網頁--邊緣計算--邊緣網關--串口管理查看。點擊OK。

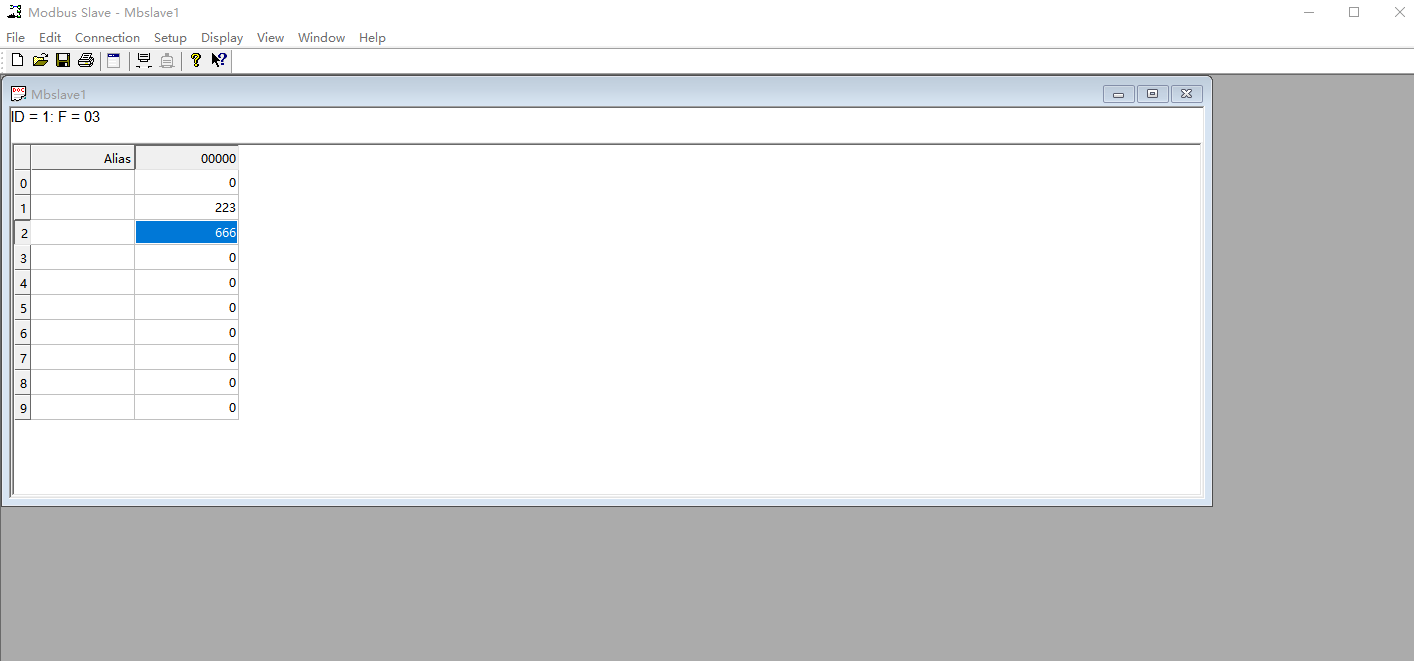

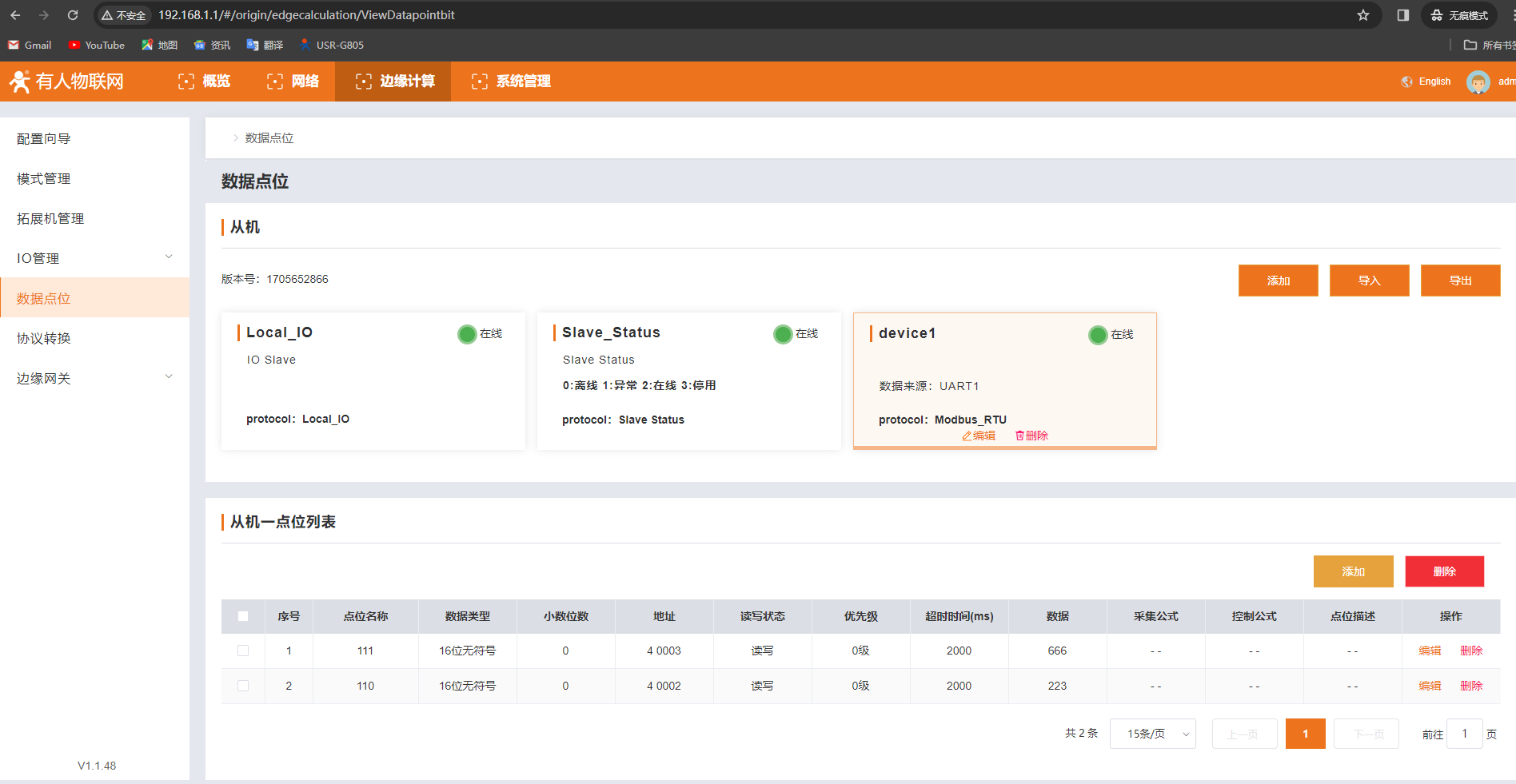

6、給對應的點位賦值，刷新M300的界面，可以看到從機顯示在線，點位也能采集到數據。

編寫人：鞠思奇 編寫日期：2024-02-04

審核人：金志方 審核日期：2024-03-05

訂正版本：V1.0 訂正內容：初稿
