M100邊緣計算名詞解釋示例

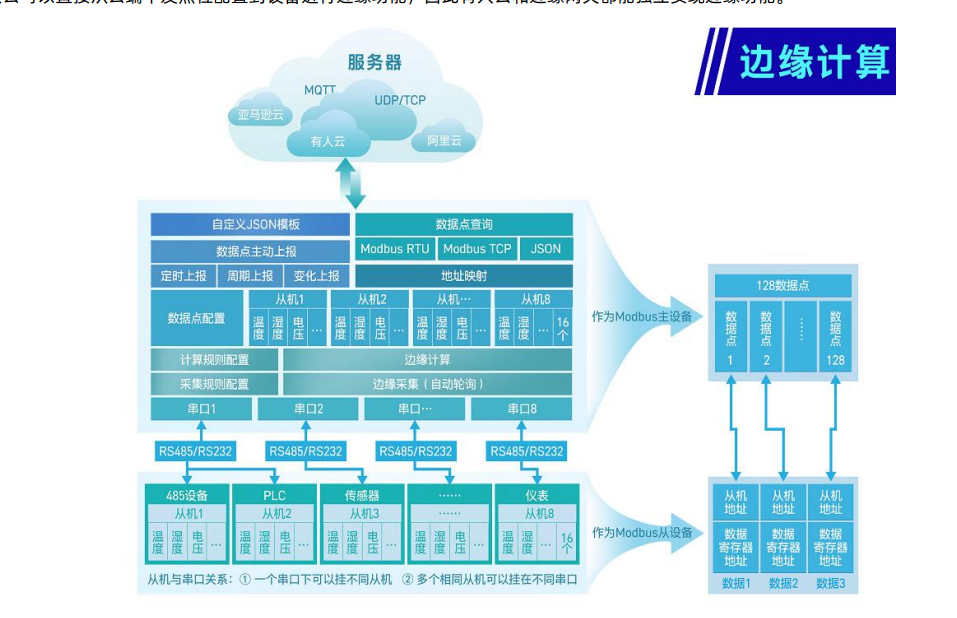

一、原理：

M100內部設置采集、計算和上報規則

M100根據配置的規則輪詢串口、網口的從機點位/本機IO點位，并將數據存儲到內部點表中

M100根據設定上報規則將緩存數據上報服務器，緩存的數據每輪詢一遍就刷新一遍

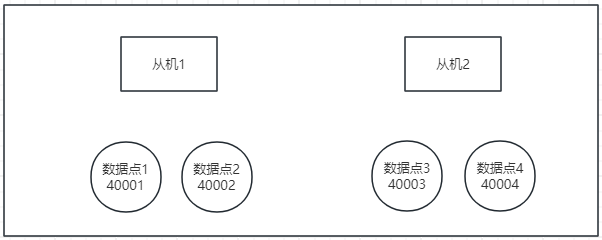

二、輪詢：假設M100串口下鏈接了兩個從機，分別為“從機1”、“從機2”，每個從機有兩個數據點，地址分別如下圖所示：

舉例：

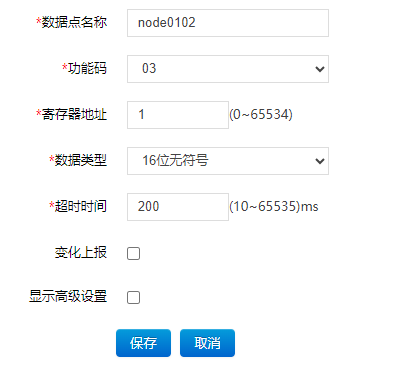

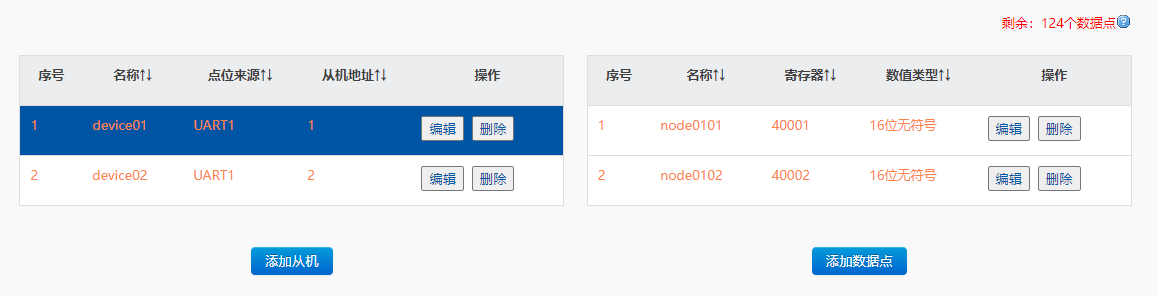

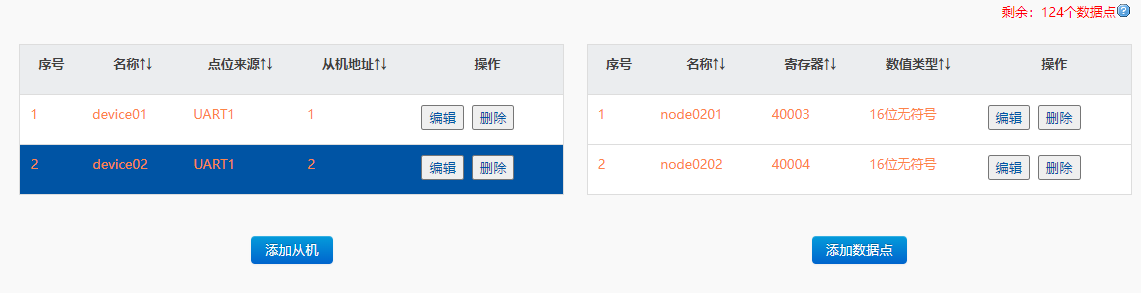

1>M100點表中添加的點位信息：

1、時間設置

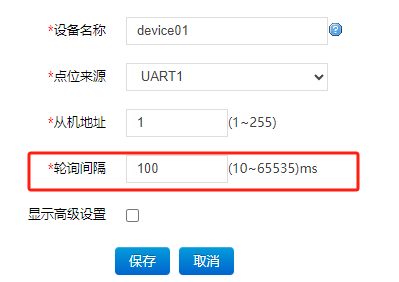

從機1輪詢間隔（T1）：100ms

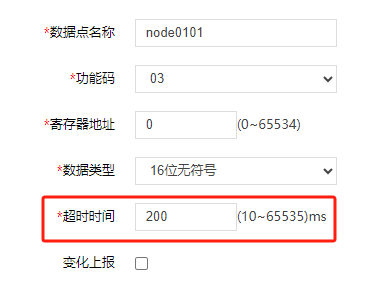

數據點1超時時間（T11）：200ms

數據點2超時時間（T12）：200ms

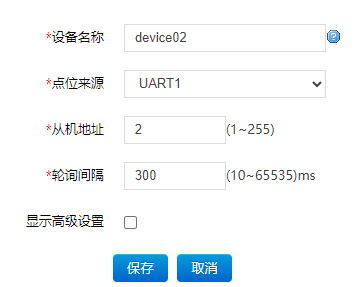

從機2輪詢間隔（T2）：300ms

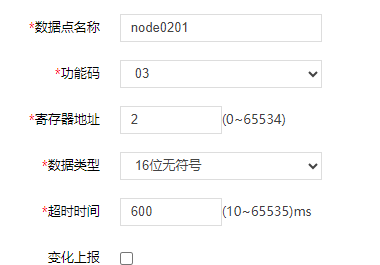

數據點3超時時間（T21）：600ms

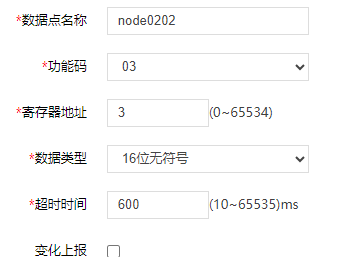

數據點4超時時間（T22）：600ms

2、輪詢周期耗時說明

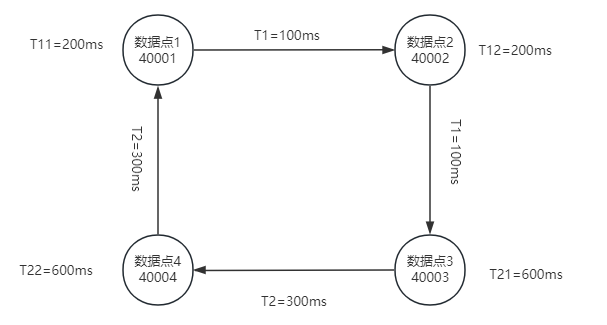

如上配置后，M100開始輪詢點位

假設4個數據點均無響應，則四個點位輪詢一遍的時間大約為T1+T11+T1+T12+T2+T21+T2+T22=2400ms

假設4個數據點均能立即響應，則四個點位輪詢一遍的時間大約為：T1+T1+T2+T2=800ms

三、數據上報

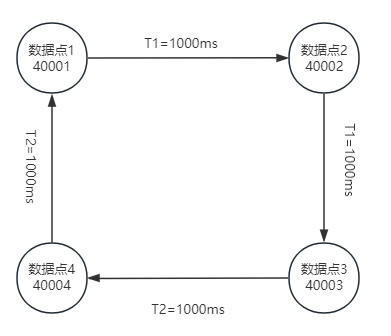

假設輪詢時間都是1s，則點表輪詢一遍（無數據點超時）的周期是4s：

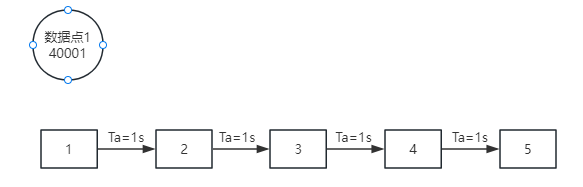

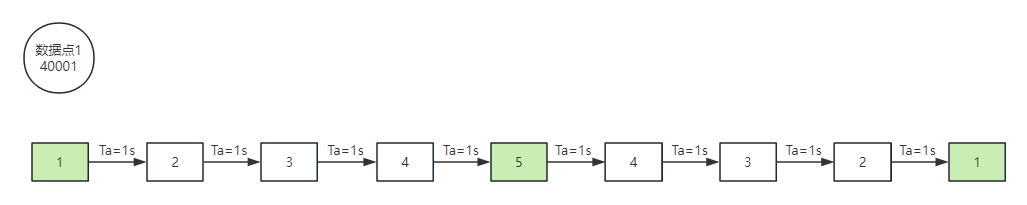

其中，從機1的數據點1實際值間隔1s變化：

變化上報

當本次輪詢采集到的數據點值與上次輪詢采集的數據點值作差的絕對值大于等于所設“變化范圍”，則上報一次

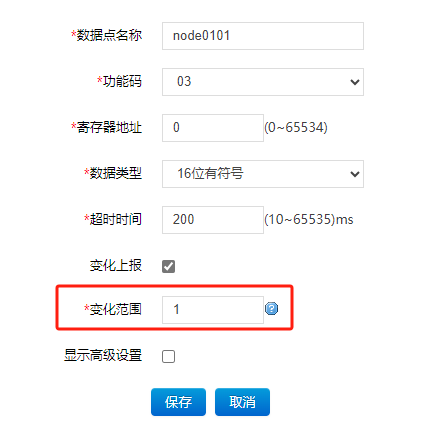

1、如上圖，假設當前設置數據點1變化上報的“變化范圍”為1

則數據點1實際能夠被采集到的值是間隔4s一次：

所以服務器收到的數據點1變化上報的值是1，5，1，這樣間隔4s一次的，而不是間隔1s的變化值

注意：

若想要從機的變化值能夠盡快的被采集到的并上傳，可以通過如下兩個方式減小點表輪詢周期：

（1）減小輪詢時間

（2）啟用合并采集

周期上報

周期上報是按照設定周期時間上報數據

如上圖所示，輪詢周期4s，若上報周期時間設定1s，則服務器收到的上報數據中，數據點1會有每4次上報的數值相同

定時上報

略

編寫人：馬玲玉 編寫日期：2024-02-04

審核人：金志方 審核日期：2024-03-05

訂正版本：V1.0 訂正內容：初稿
