USR-M100邊緣計算采集網口PLC數據示例

一、資料下載

    USR-M100 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1202.html

    USR-M100 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1203.html

    USR-M100 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1213.html

USR-M100 調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-M100 產品 1臺

12V電源適配器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

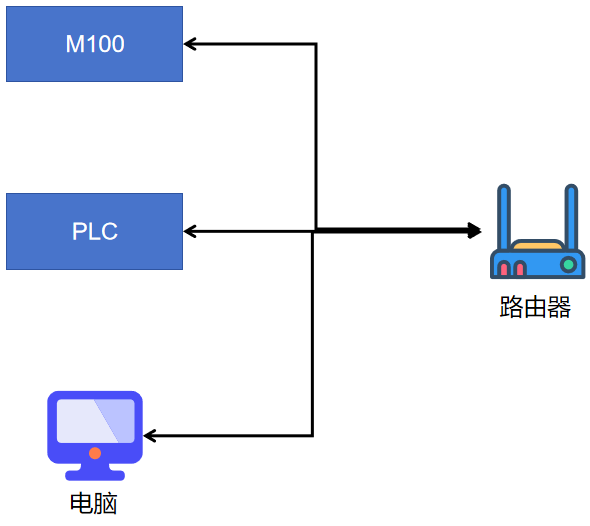

USR-M100的網口、PLC、電腦都用網線連接到同一個路由器下，然后產品接12V電源適配器上電，電腦打開設置軟件。

三、產品參數設置

1、USR-M100參數設置

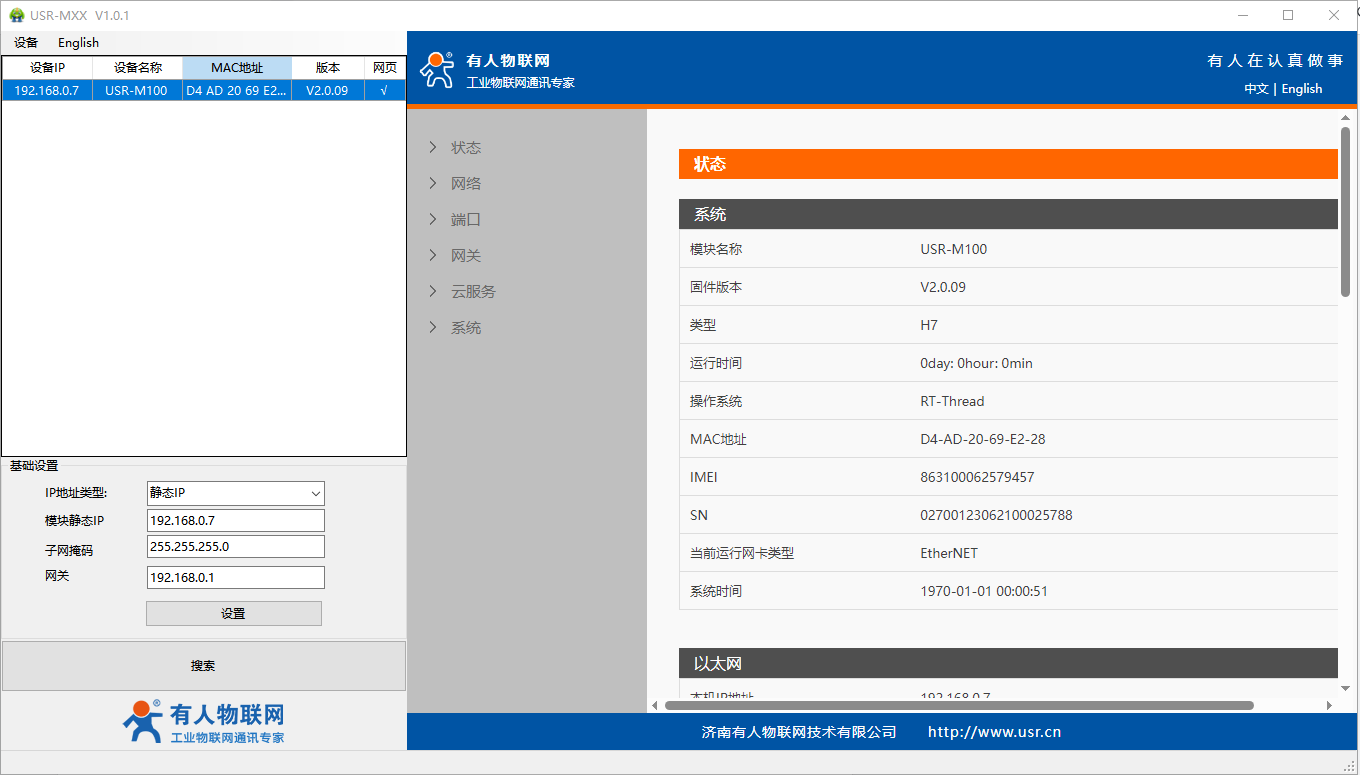

電腦打開USR-M100的設置軟件，點擊“搜索”按鈕，搜索到設備之后，雙擊進入設置頁面（用戶名密碼默認admin）

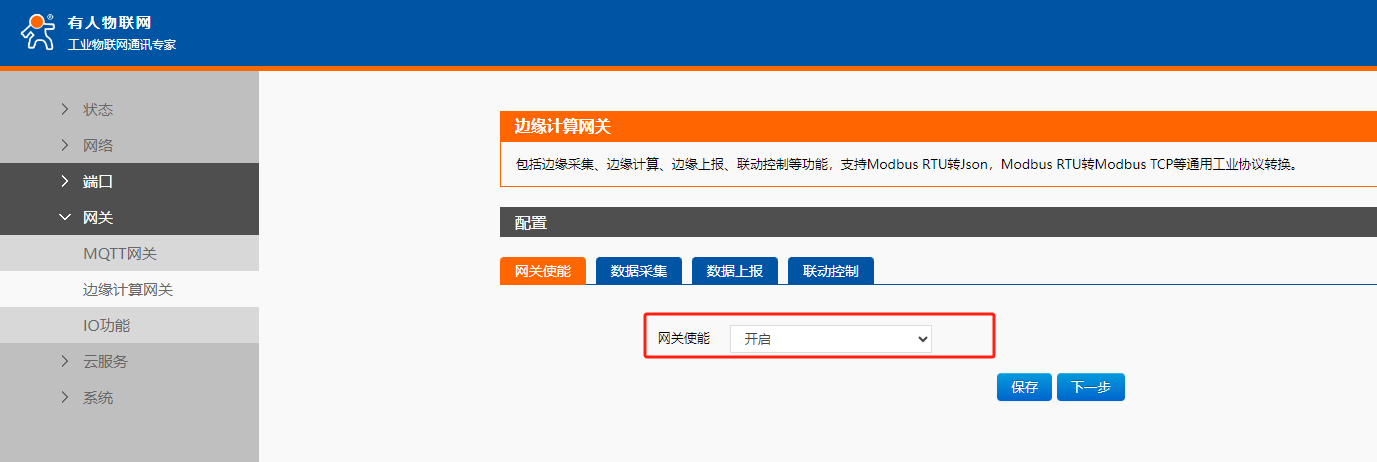

網關--邊緣計算網關，網關使能選擇“開啟”，然后點擊“下一步”；

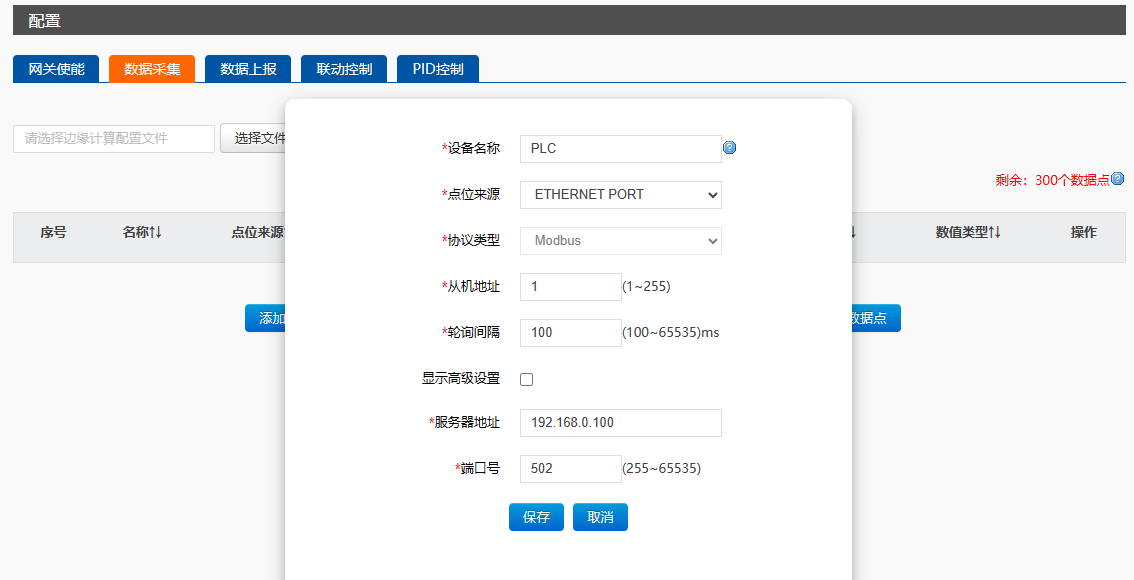

點擊“添加從機”，點位來源選擇“ETHERNET PORT”，配置PLC的從機地址，本例是1，還有PLC的IP和端口，本例是192.168.0.100:502，然后點擊“保存”；

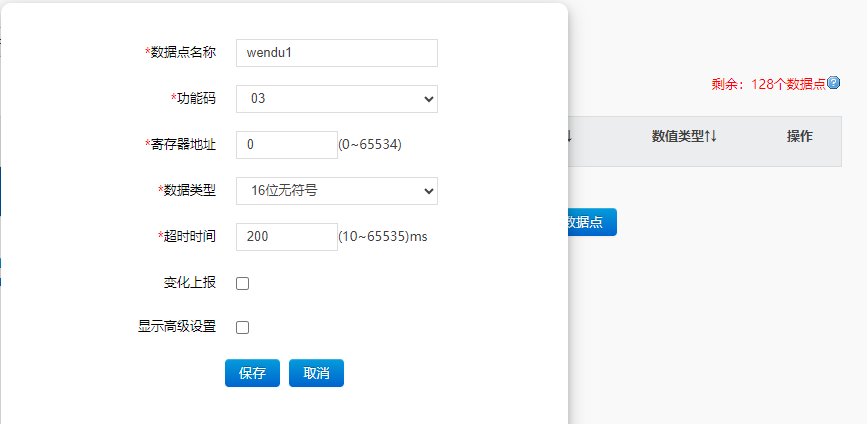

點擊“添加數據點”，數據點名稱配置“wendu1”，寄存器地址配置0，然后點擊保存；

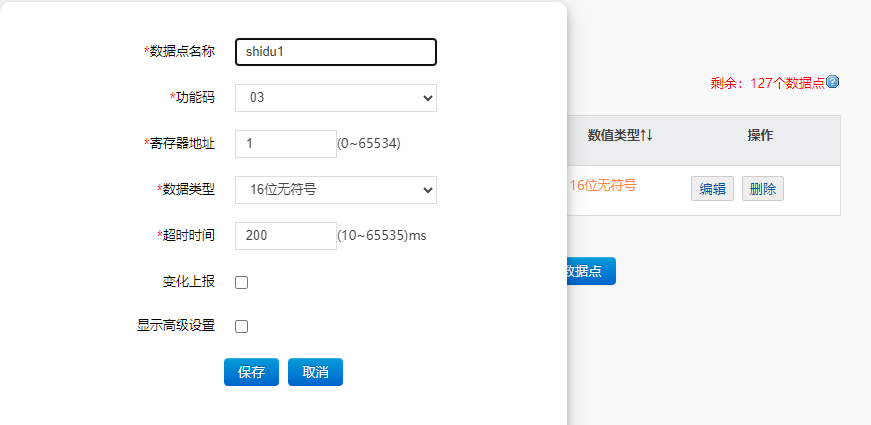

如上相同步驟操作，再添加一個點位“shidu1”，寄存器地址1；

如上數據點都添加完畢后，點擊“下一步”；

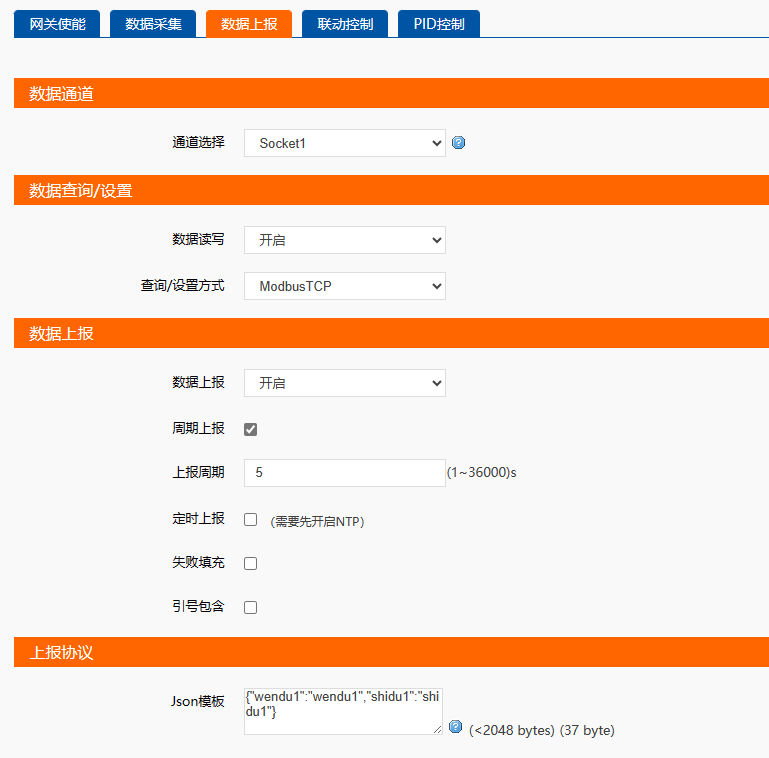

通道選擇“Socket1”，數據讀寫選擇“開啟”，查詢/設置方式選擇“ModbusTCP”，數據上報選擇“開啟”，勾選“周期上報”，上報周期配置“5”，json模板配置內容：{"wendu1":"wendu1","shidu1":"shidu1"}

如下圖配置，配置完畢后點擊“保存”--“繼續配置”；

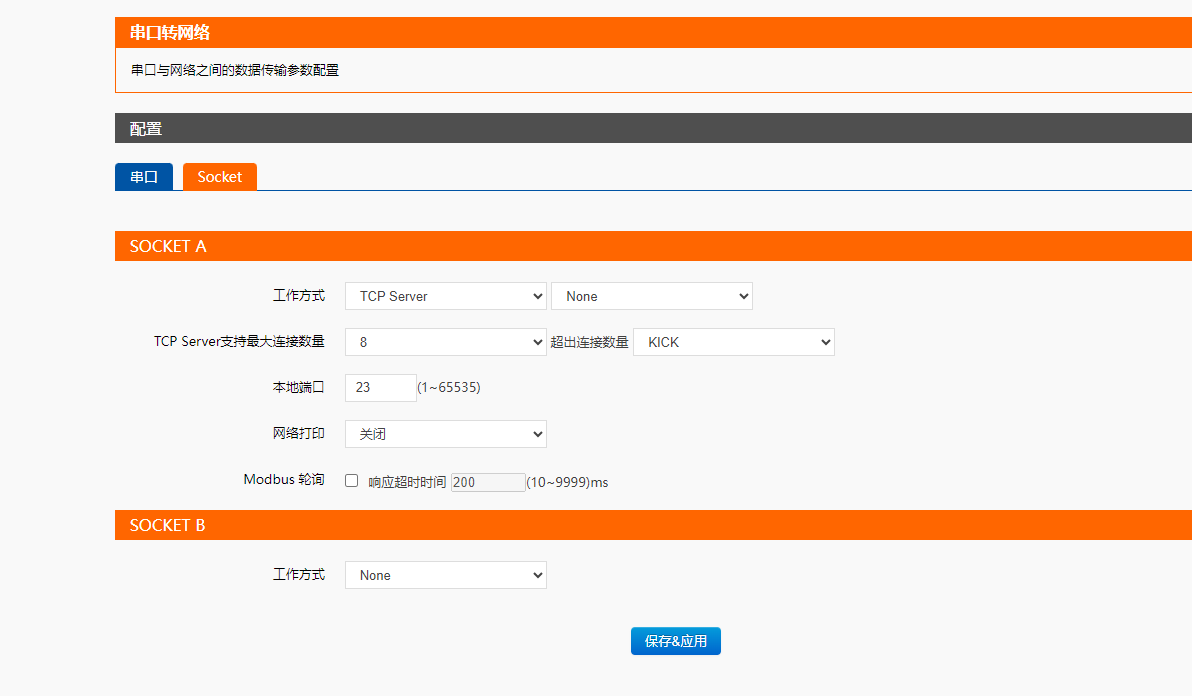

點擊“端口”--“串口1”，Socket參數本例保持默認，配置完畢后點擊“保存&應用”--“繼續配置”；

2、 其他軟件參數設置

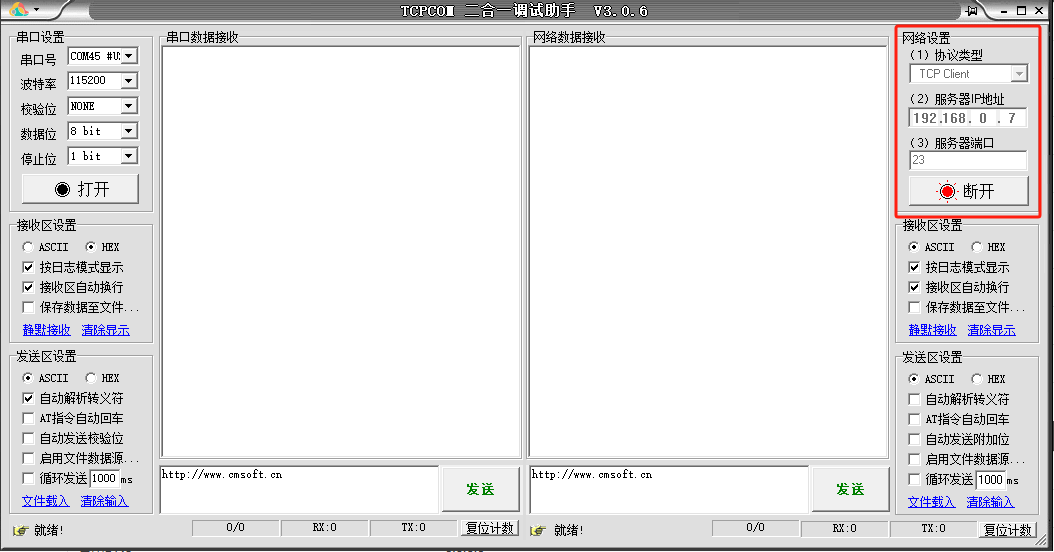

打開“網絡_串口調試助手”軟件，“網絡設置”部分參數如下圖所示，然后點擊“連接”。

四、功能調試

1、功能調試

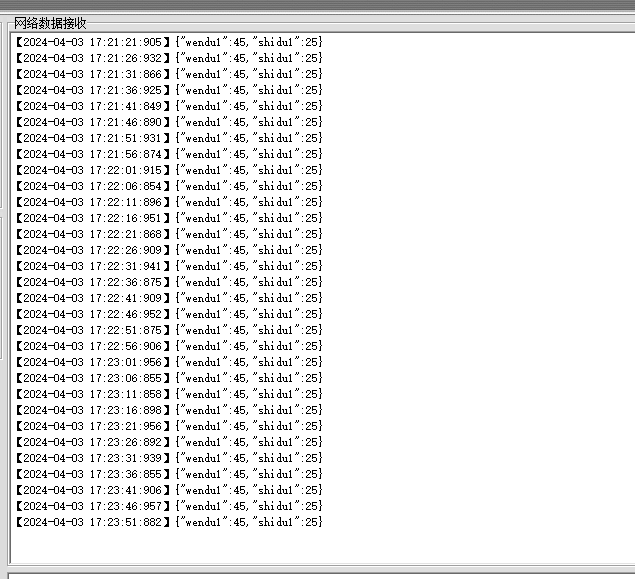

等待設備重啟完畢，連接都建立后，可以看到網絡調試助手能夠收到PLC的數據 ：{"wendu1":45,"shidu1":25}。

2、調試截圖

編寫人：馬玲玉    編寫日期：2024-03-23

審核人：金志方    審核日期：2024-04-07

訂正版本：V1.0  訂正內容：初稿
