USR-M100本地事件聯動示例

一、資料下載

   USR-M100 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1202.html

    USR-M100 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1203.html

    USR-M100 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1213.html

    USR-M100 調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-M100 產品 1臺

12V電源適配器 1個

超五類網線 1根

筆記本電腦 1臺

12V供電LED燈泡一個

杜邦線若干

2、硬件連接

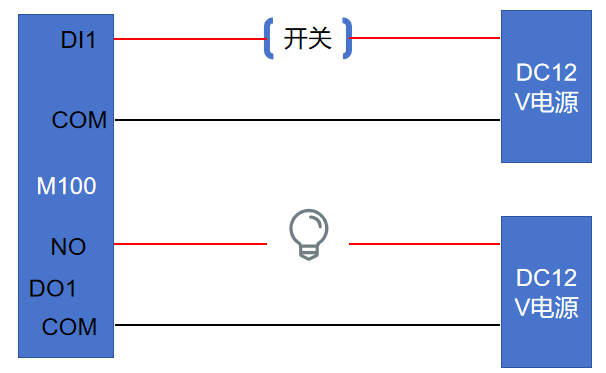

USR-M100的網口連接到電腦上，然后產品接12V電源適配器上電，DI1和DO1接線如下圖所示：

三、產品參數設置

1、USR-M100參數設置

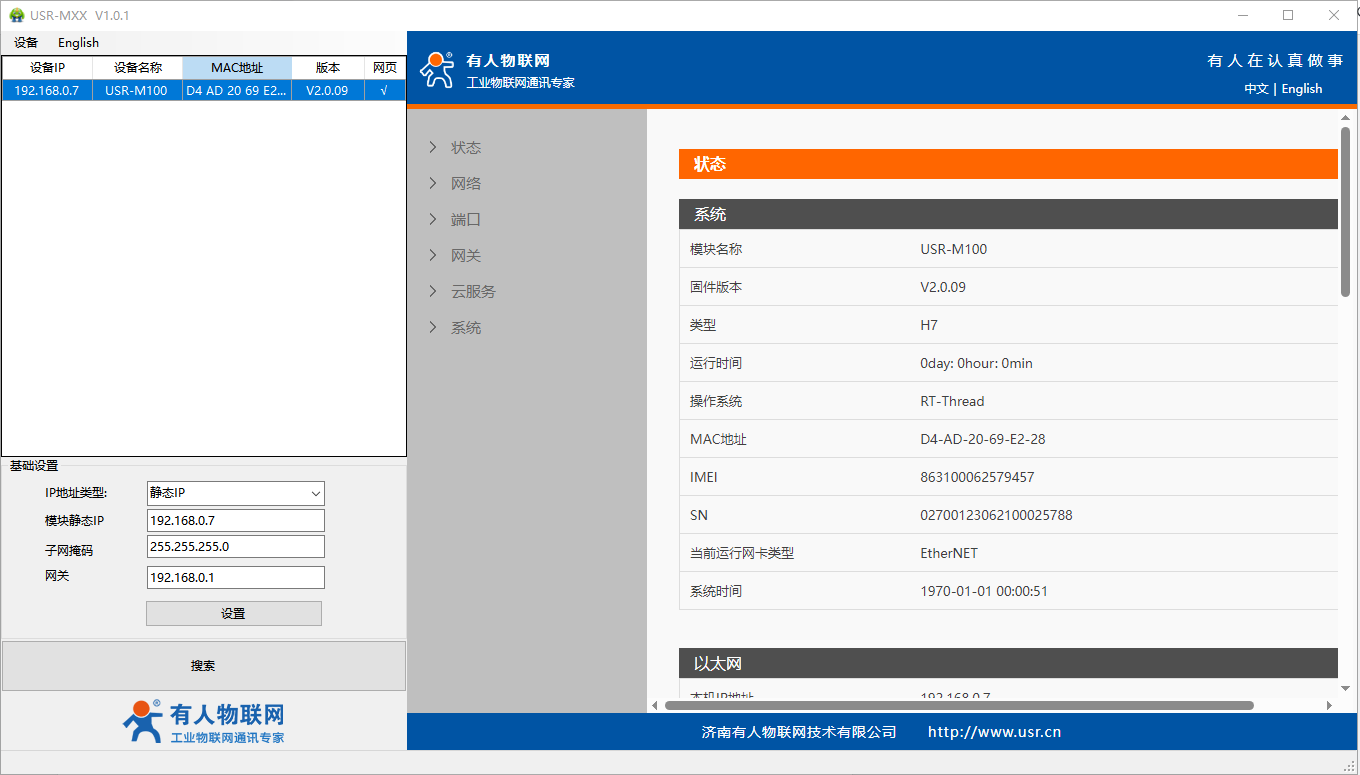

電腦打開USR-M100的設置軟件，點擊“搜索”按鈕，搜索到設備之后，雙擊進入設置頁面（用戶名密碼默認admin）

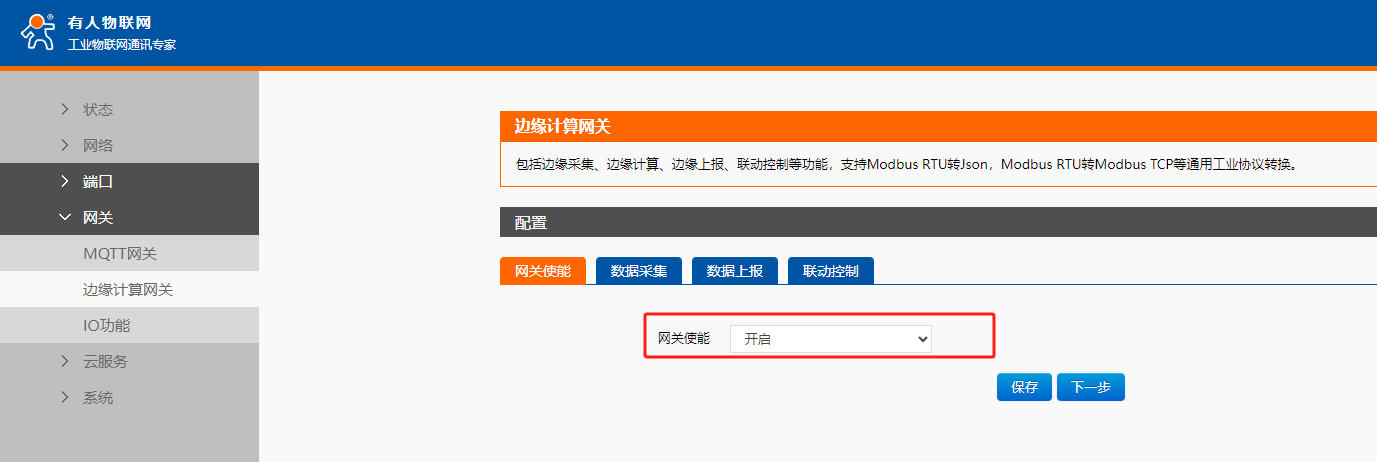

網關--邊緣計算網關，網關使能選擇“開啟”，然后點擊“下一步”；

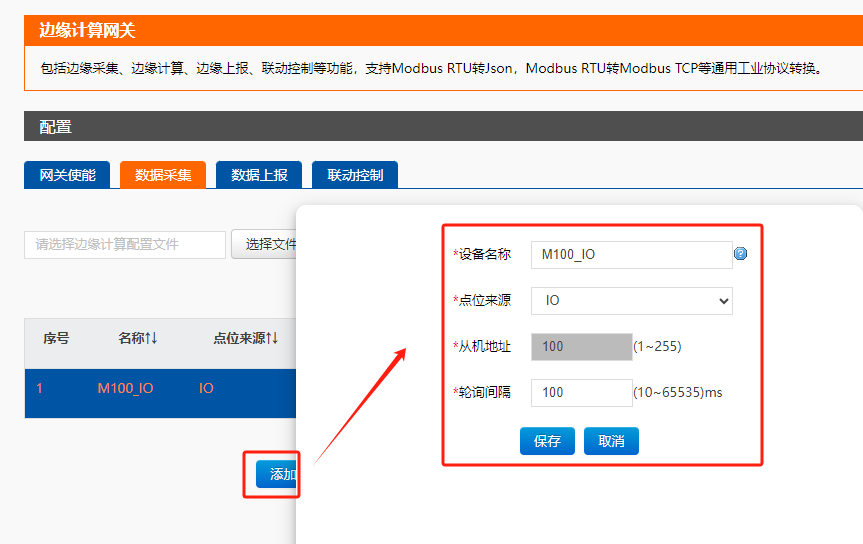

點擊“添加從機”，點位來源選擇“IO”，然后點擊“保存”；

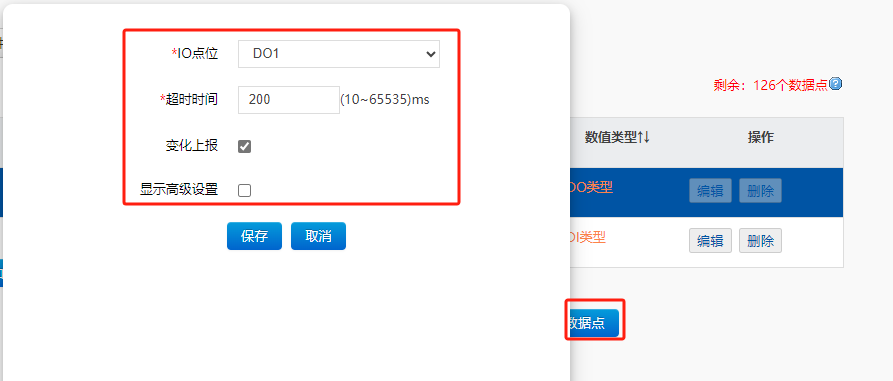

點擊“添加數據點”，IO點位選擇“DO1”，勾選變化上報，然后點擊保存；

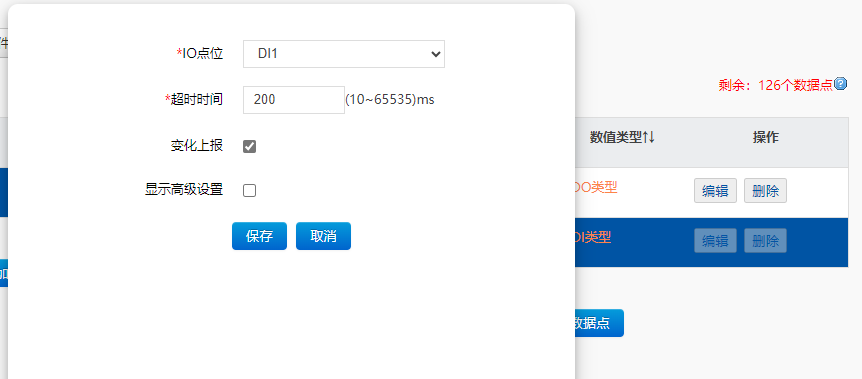

如上相同步驟操作，再添加一個點位“DI1”；

如上數據點都添加完畢后，點擊“下一步”；

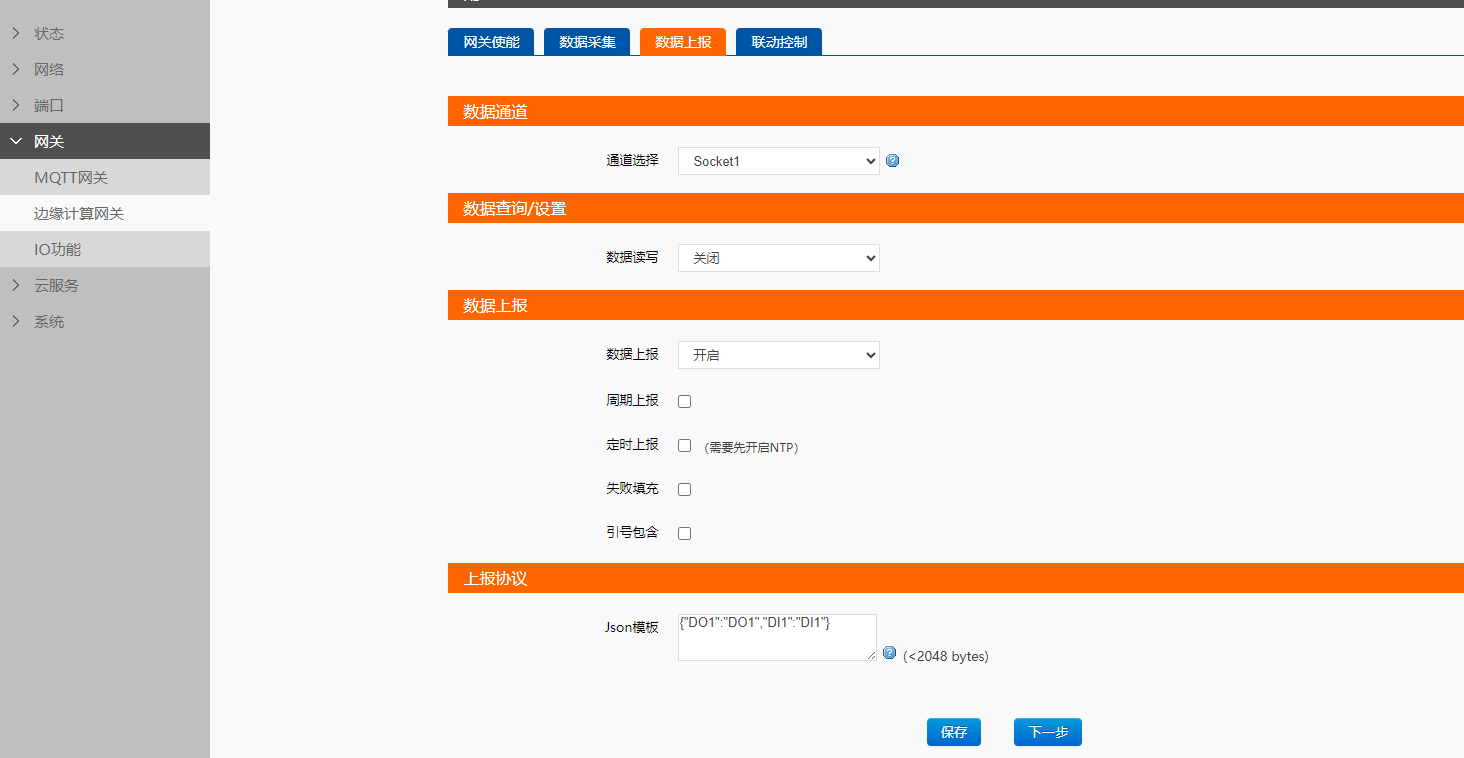

通道選擇“Socket1”，數據讀寫選擇“關閉”，數據上報選擇“開啟”，json模板配置內容：{"DO1":"DO1","DI1":"DI1"}

如下圖配置，配置完畢后點擊“下一步”；

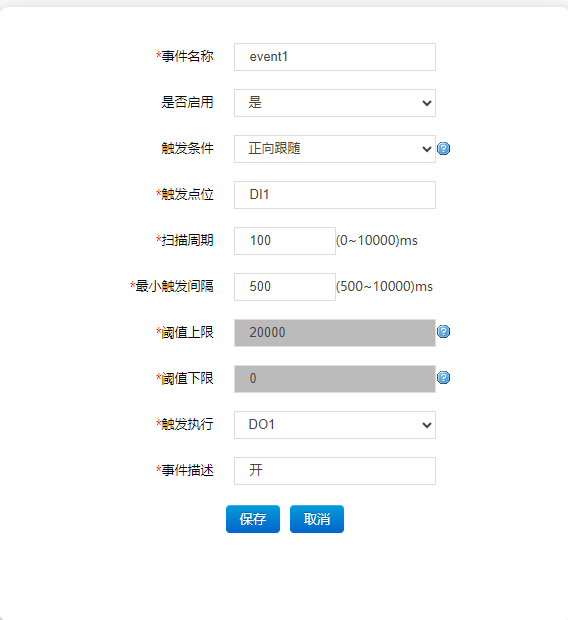

點擊“添加事件”：

事件名稱：自定義，本次保持默認；

觸發條件：選擇“正向跟隨”；

觸發點位：DI1；

掃描周期：100ms，保持默認；

最小觸發間隔：500ms，保持默認；

觸發執行：選擇DO1；

事件描述：自定義，本次配置“開”；配置完畢后點擊“保存&應用”，然后點擊“繼續配置”；

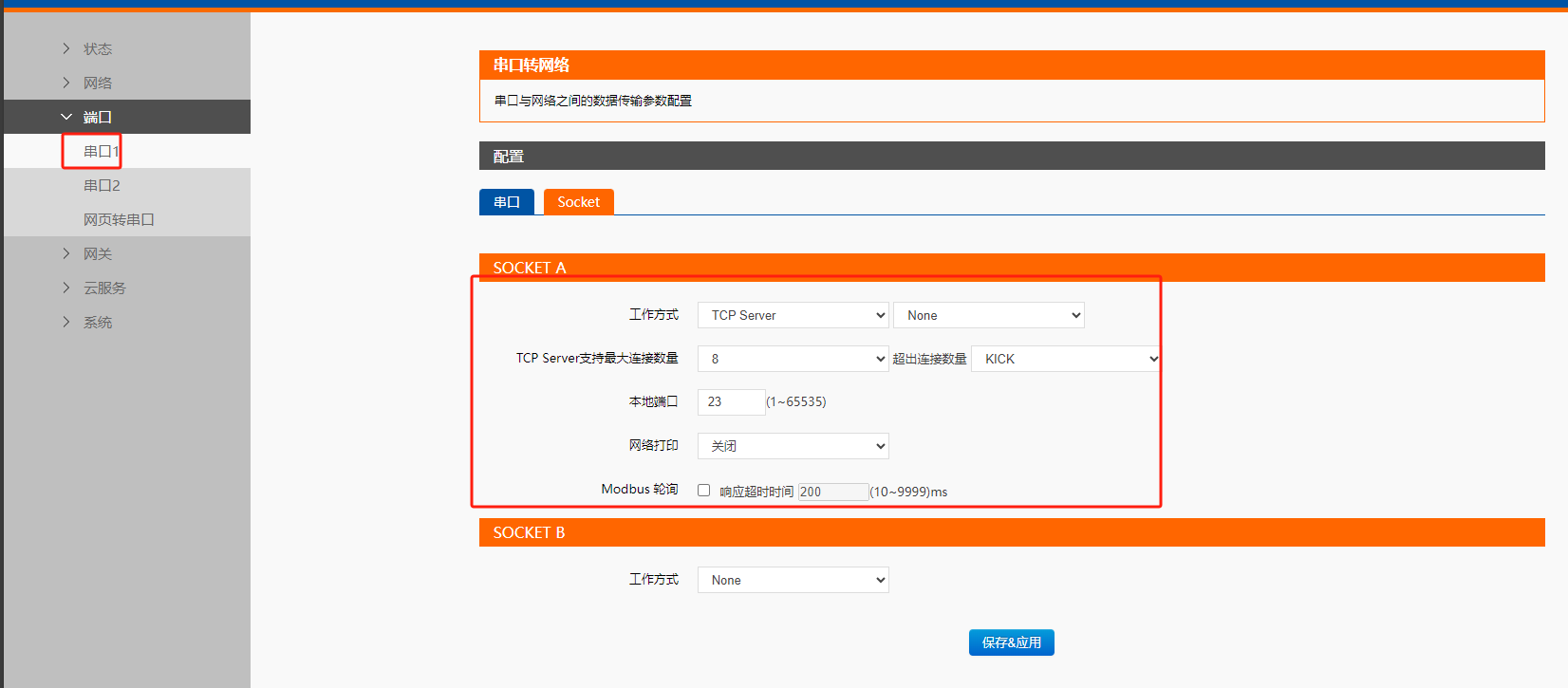

點擊“端口”--“串口1”，socket頁面socketA配置本次示例保持出廠默認即可，如下圖所示：

配置完畢后點擊“保存&應用”，然后點擊“重新啟動”。

2、其他軟件參數設置

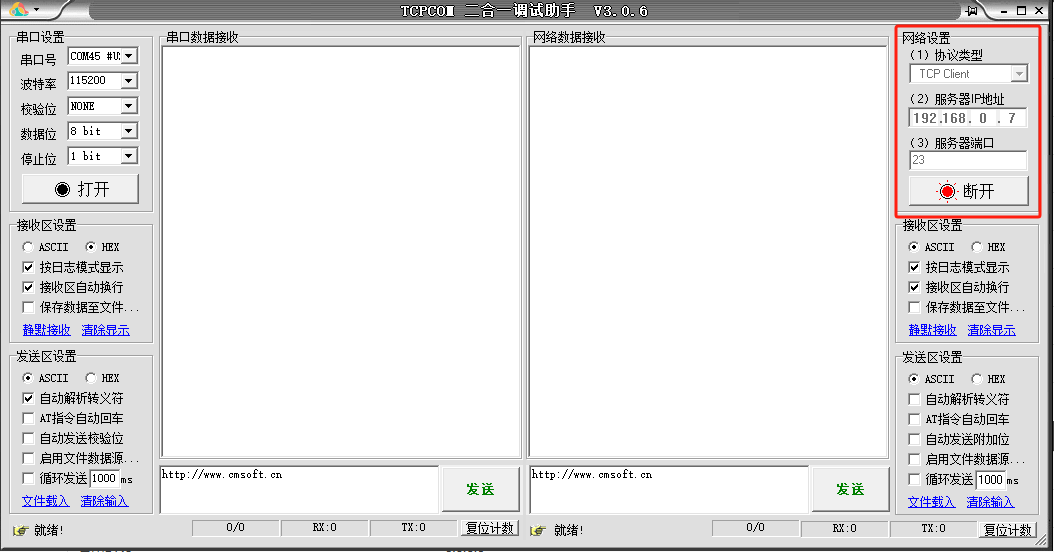

打開“網絡_串口調試助手”軟件，“網絡設置”部分參數如下圖所示，然后點擊“連接”。

四、功能調試

1、功能調試

操作DI1線路上的開關，觀察DO1線路上的設備通斷電情況，以及服務器上數據接收情況，會發現：當DI1開關閉合時，DO1燈泡亮起，M100設備上的 DI1和DO1指示燈也亮起；

DI1開關斷開時，DO1燈泡熄滅，M100設備上的 DI1和DO1指示燈也熄滅；

如上DI和DO動作時，服務器上能夠收到M100上報的IO點位值信息。

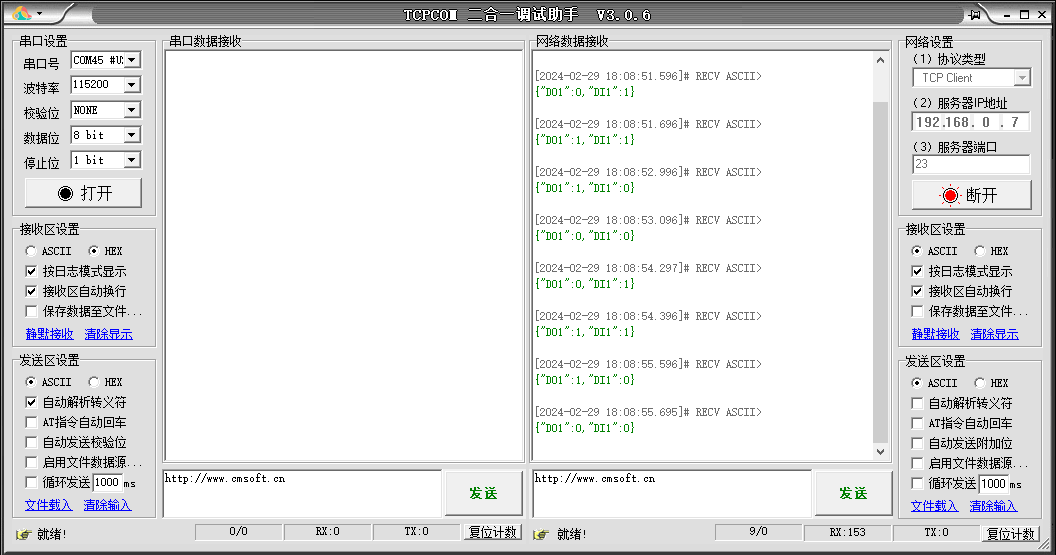

2、調試截圖

編寫人：馬玲玉 編寫日期：2024-02-23

審核人：金志方 審核日期：2024-03-05

訂正版本：V1.0 訂正內容：初稿
