USR-M100 設備ID方式上有人云組態測試示例

一、資料下載

USR-M100 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1202.html

USR-M100 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1203.html

USR-M100 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1213.html

串口調試助手 ：http://imbacareer.com.cn/Download/843.html

二、硬件連接

1、所需物品

USR-M100產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

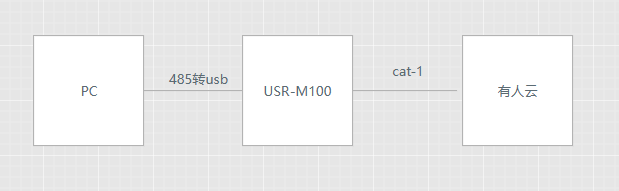

2、硬件連接

USR-M100的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦打開設置軟件。

三、產品參數設置

1、有人云設置步驟

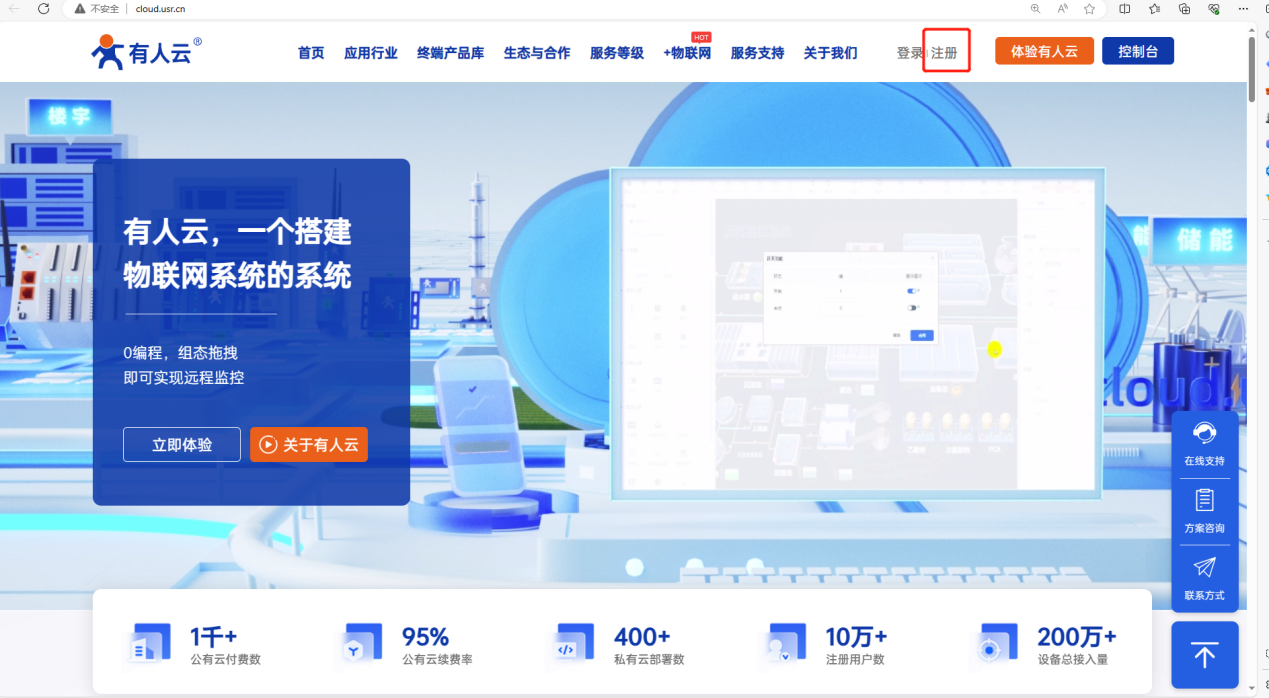

（1)登錄有人云，如果沒有賬號先申請通行證，目前能通過手機號或者郵箱來注冊通行證賬戶。有人云入口：http://cloud.usr.cn

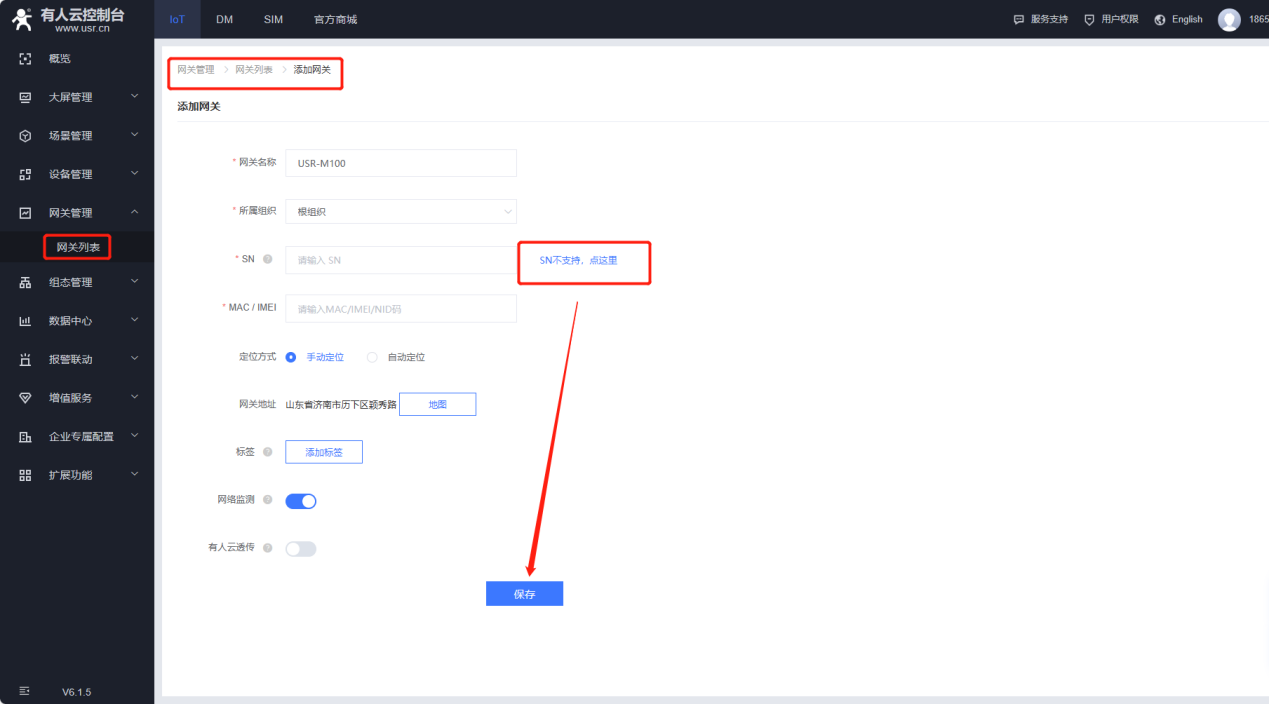

（2）添加USR-M100網關：設置設備名稱和所屬組織，USR-M100選擇SN不支持方式添加，ID和通訊密碼可以選擇自動生成，也可以自行編輯。

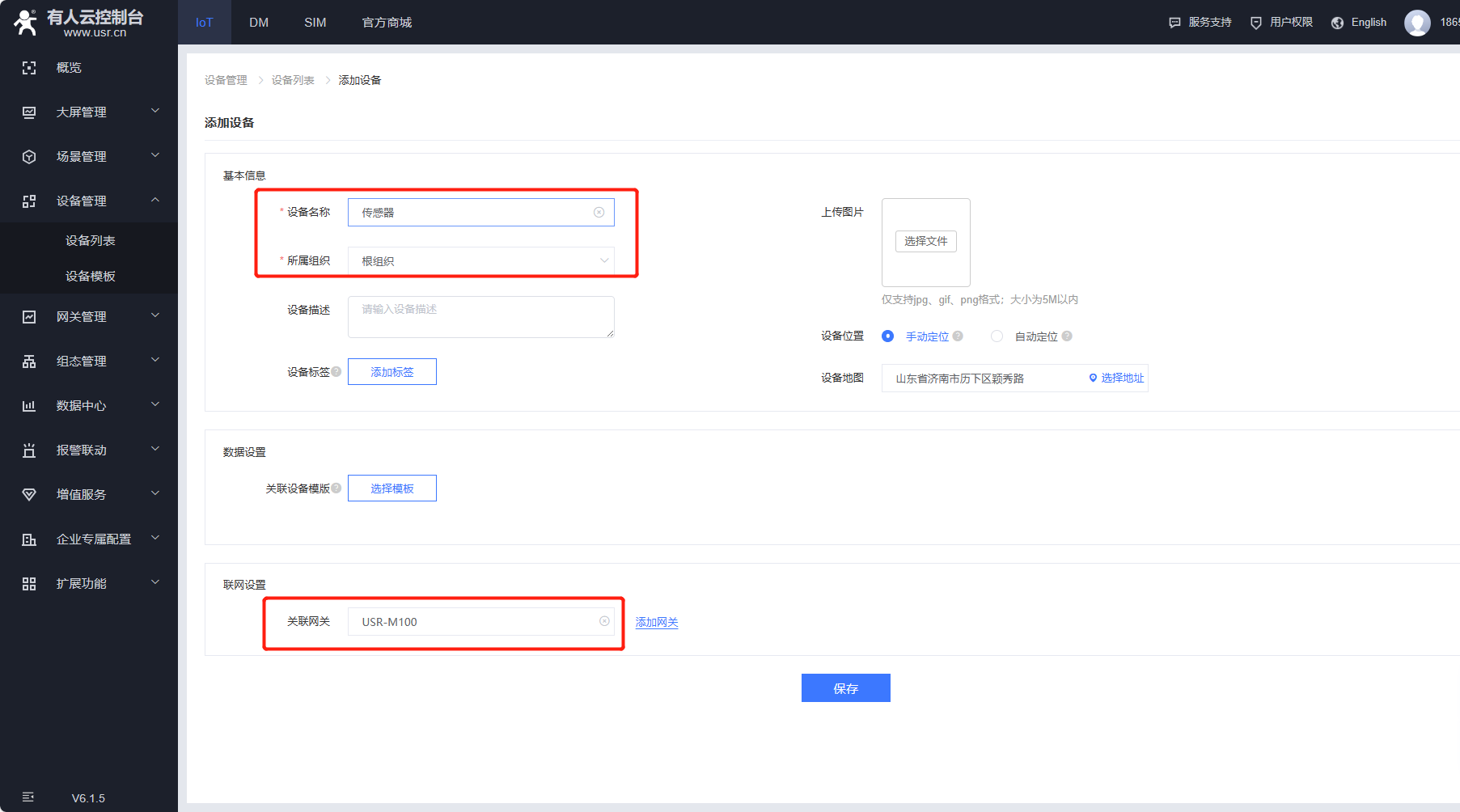

（3）添加設備，自定義名稱，選擇組織，綁定剛添加的網關。

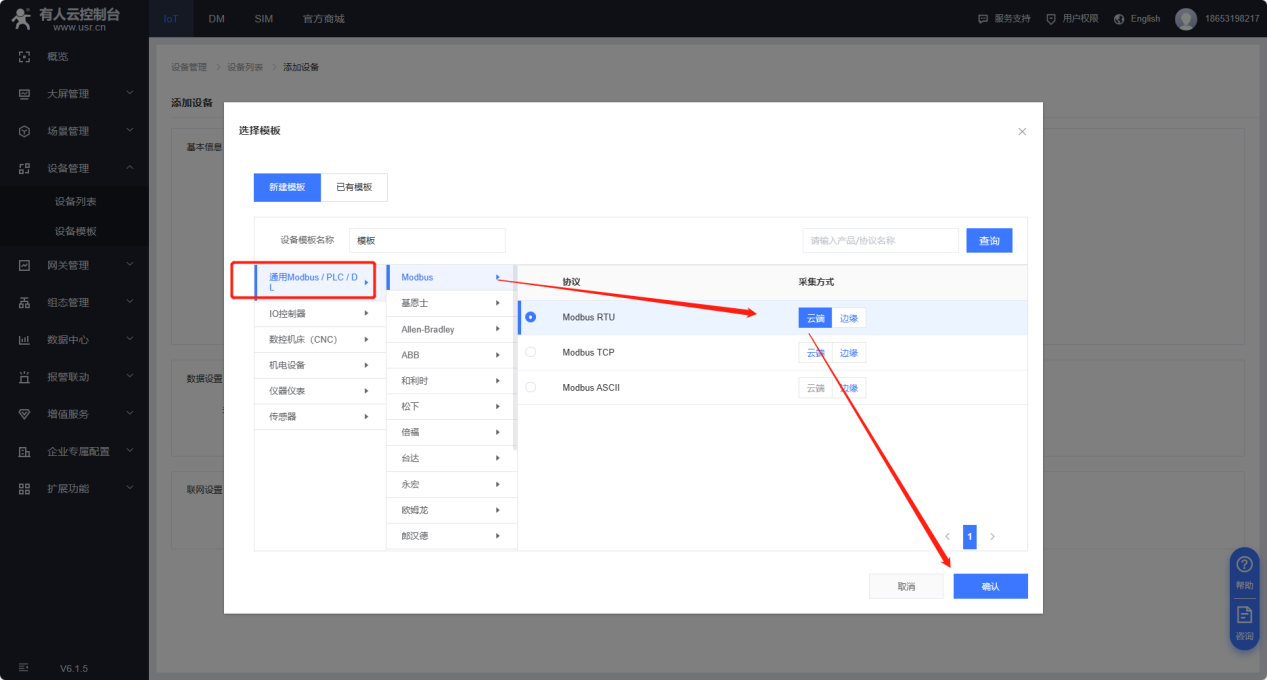

添加變量模板：設備模板根據需要自行編輯名稱，選擇Modbus RTU協議，點擊保存

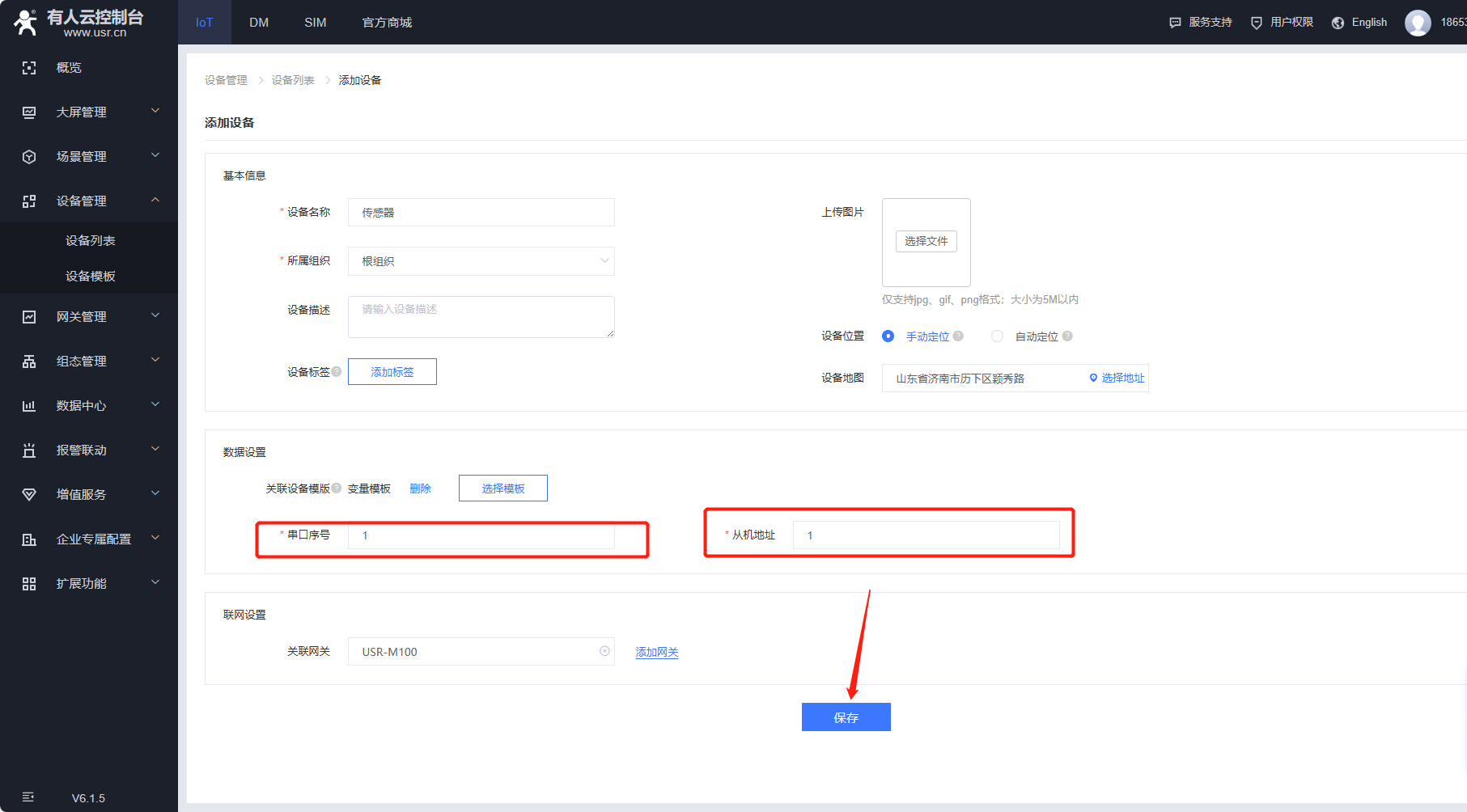

設置從機地址，從機地址是接在USR-M100的串口上的終端設備的從機地址（如果不清楚，可以咨詢終端設備的廠家）；串口序號默認為1即可

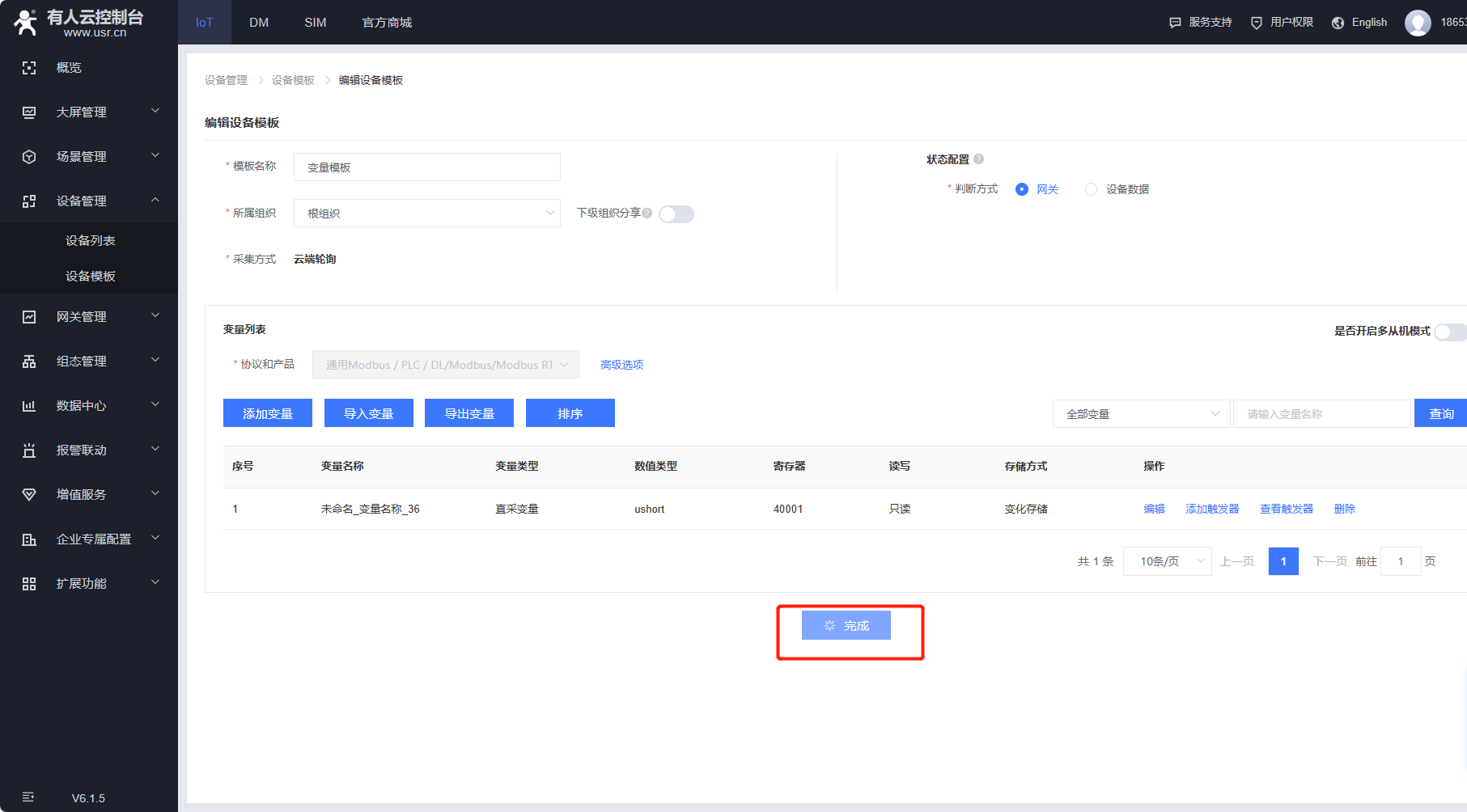

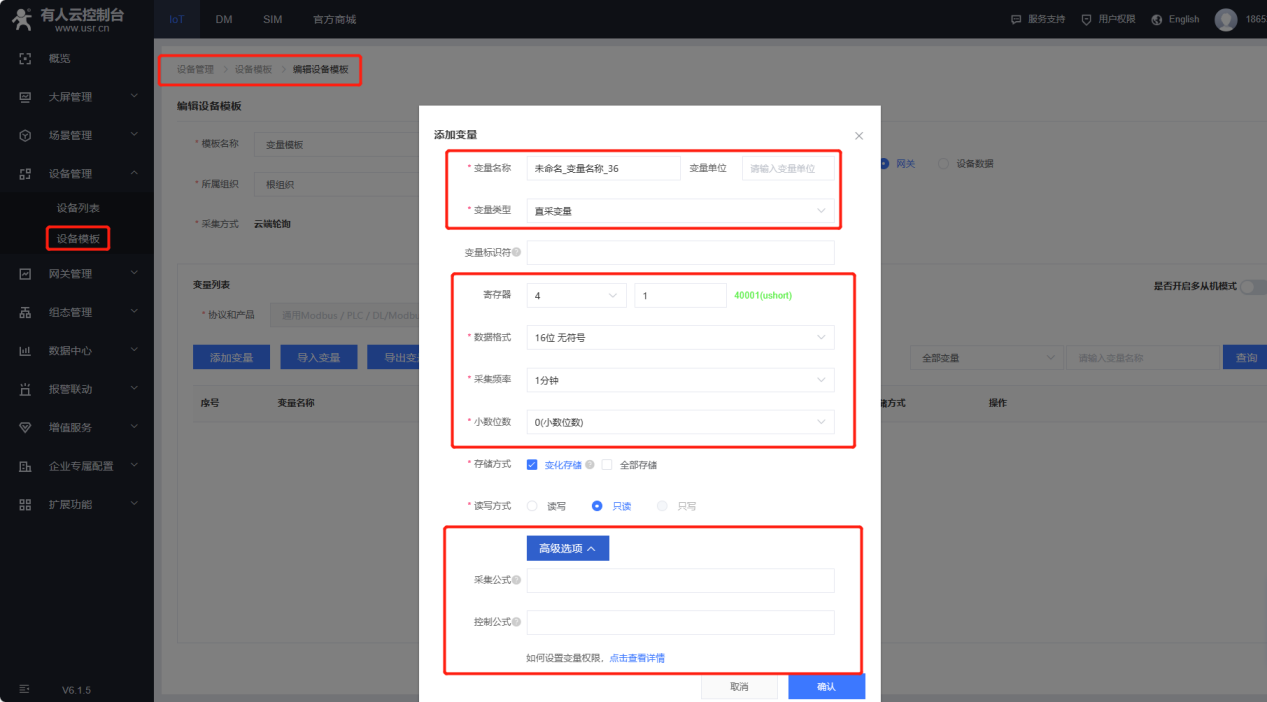

（4）配置變量模板

點擊添加變量，設置變量的名稱，寄存器地址，數據格式，采集頻率（最低只能是一分鐘）；

寄存器地址填寫規則：

格式為功能碼+寄存器地址（需要16進制轉為10進制）+1

與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。

如：

功能碼03H或06H，起始地址0000H，則填：40001；

以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1

所以組態地址就是40001；

如果需要對采集上來的數據進行運算才可得到想要的數據可以設置采集公式

四、USR-M100設置步驟

1、電腦設置

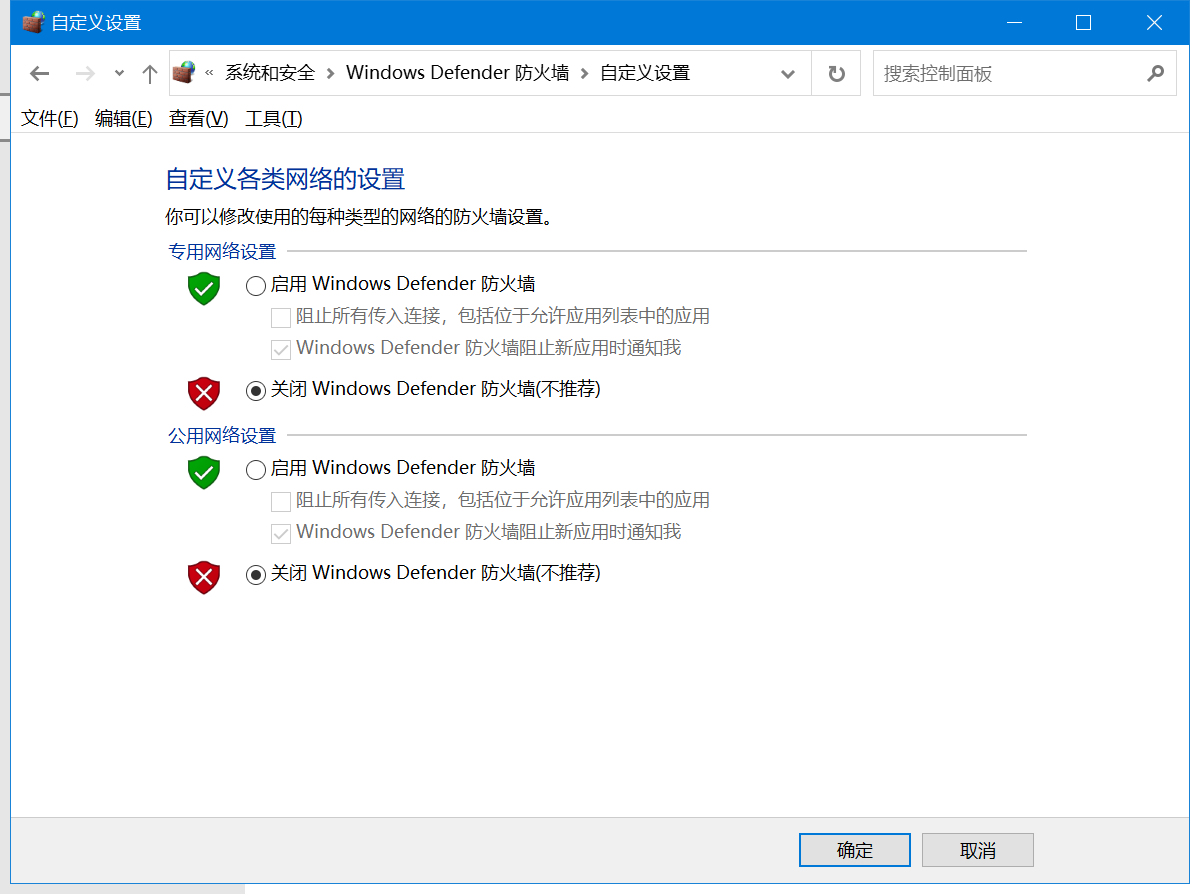

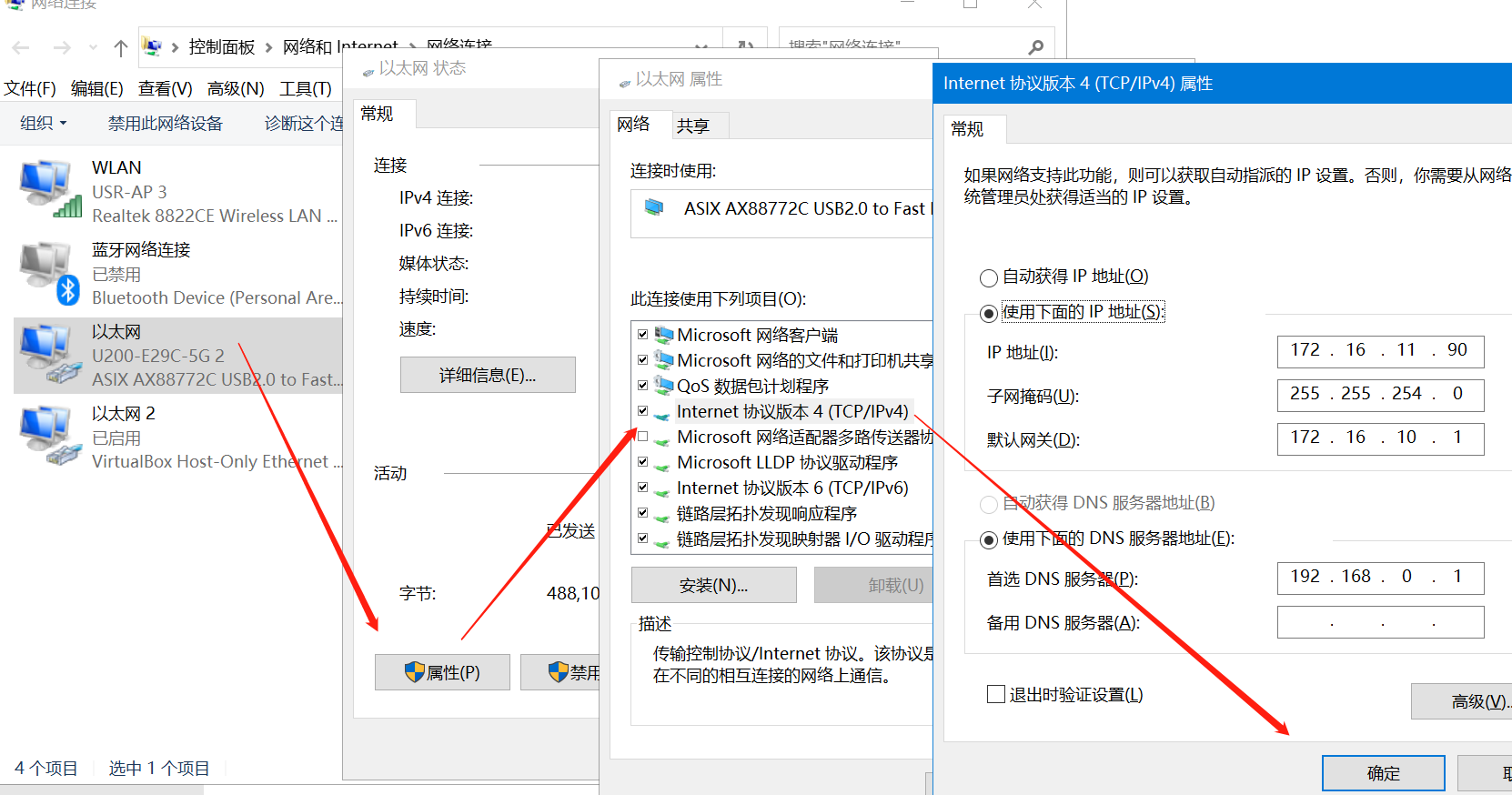

（1）關閉防火墻:按路徑：控制面板——>網絡和Internet——>網絡和共享中心到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。M100默認IP地址192.168.0.7，所以將電腦本地連接IPv4設置成192.168.0.XX的靜態IP。

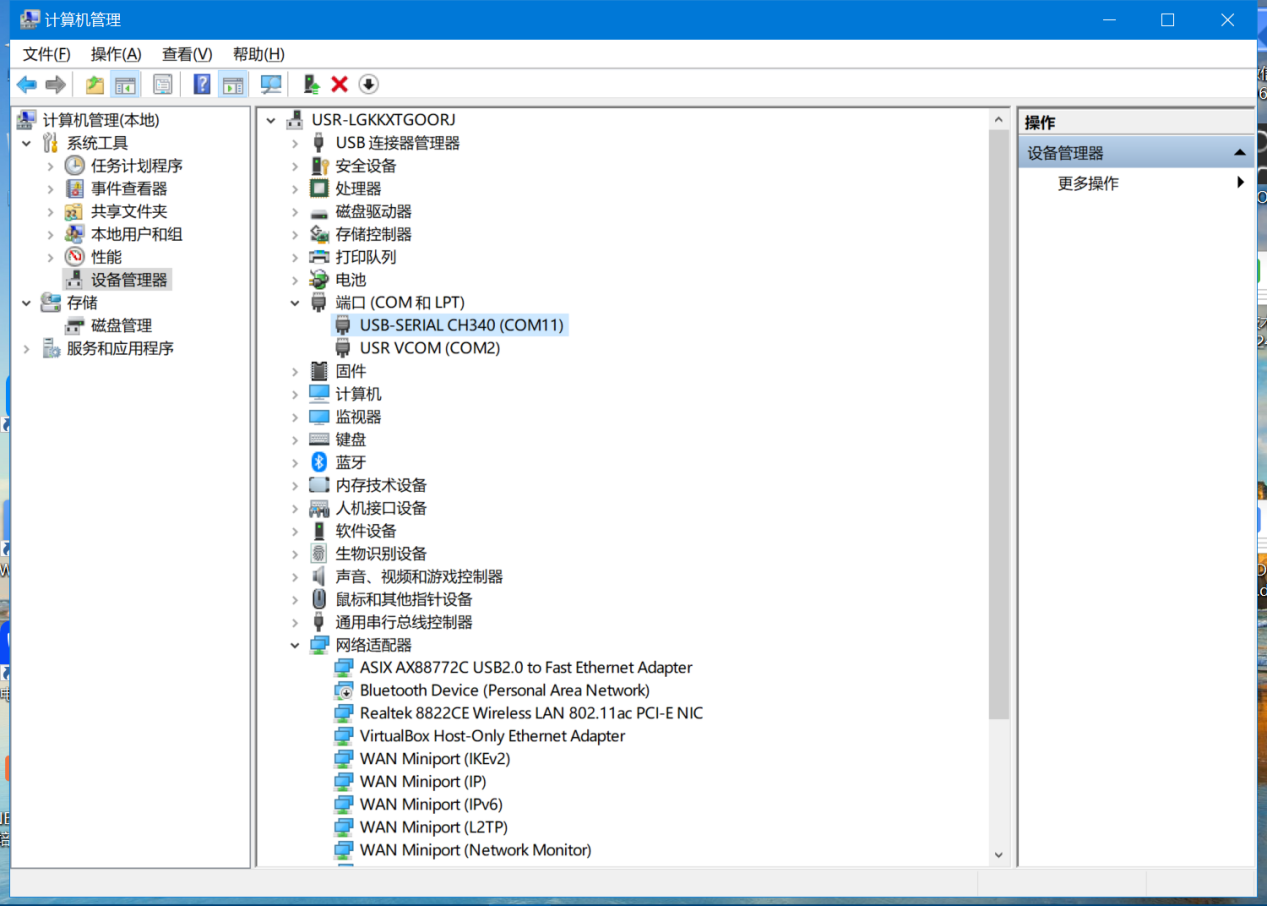

（2）檢查USB-RS485串口號

點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM11。電腦打開串口調試助手

2、USR-M100設置

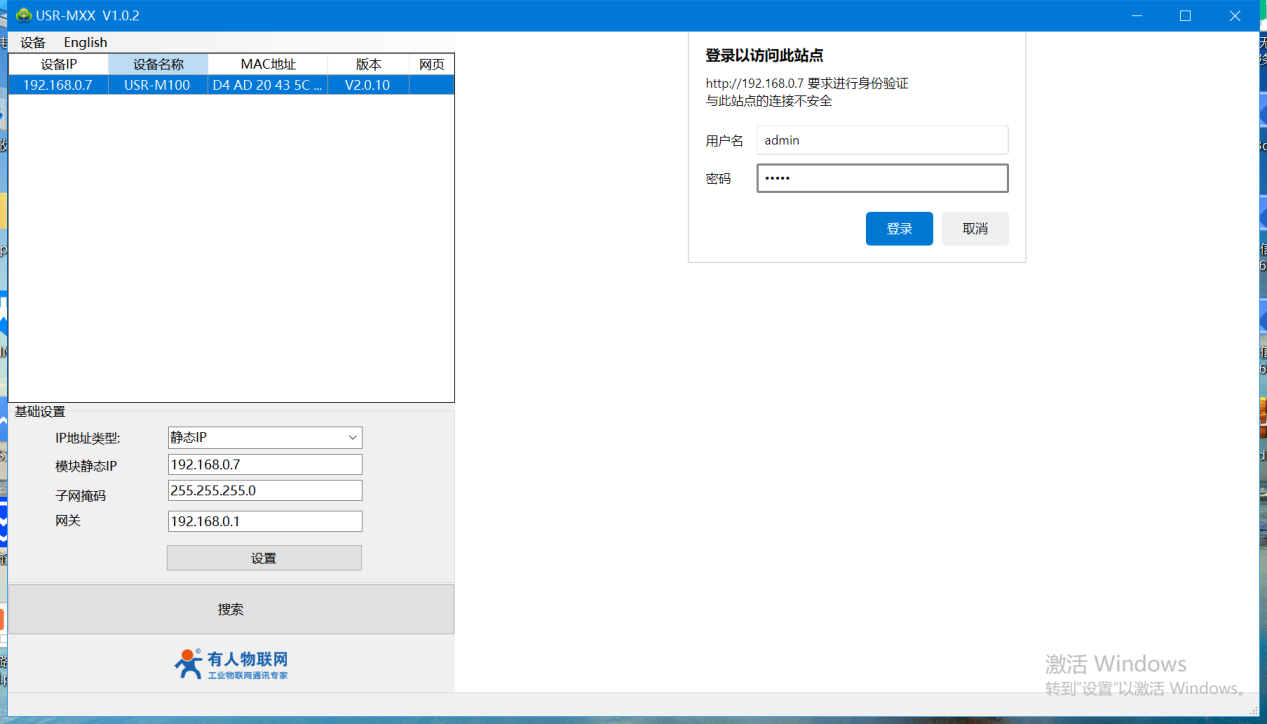

（1）打開M100的配置軟件，點擊搜索，搜索到M100，默認IP是192.168.0.7，用戶名和密碼都為admin。

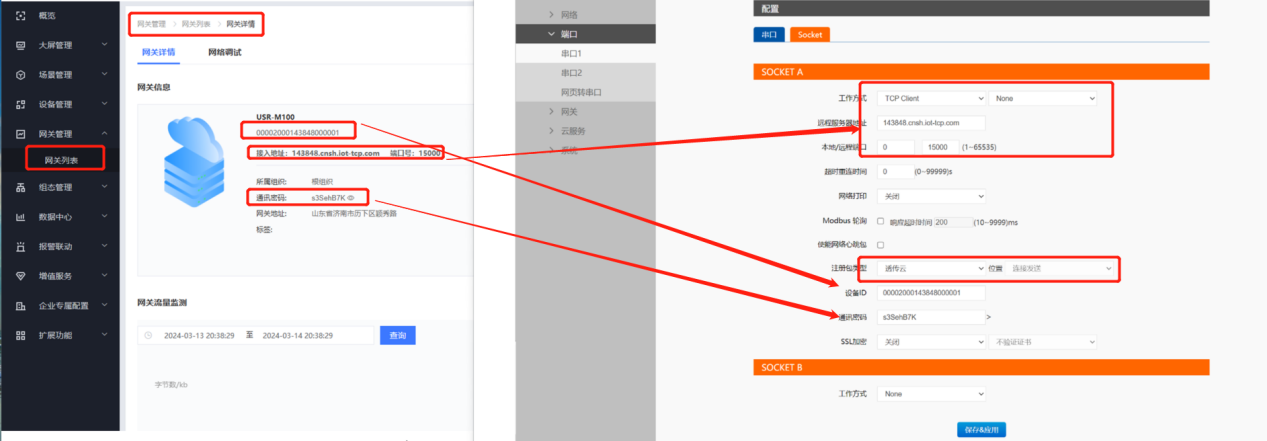

配置串口1的串口參數，和接的485設備一致，工作方式選擇tcp client，把云端生成的接入地址和端口配置里面，開啟注冊包，選擇透傳云，把云端生成的sn和密碼配置里面，配置完保存重啟生效，云端可以看到M100在線（默認以太網優先駐網，以太網直連電腦的時候會自動使用內置卡駐網）M100注意接天線

（2）設備在線

五、功能調試

1、功能調試

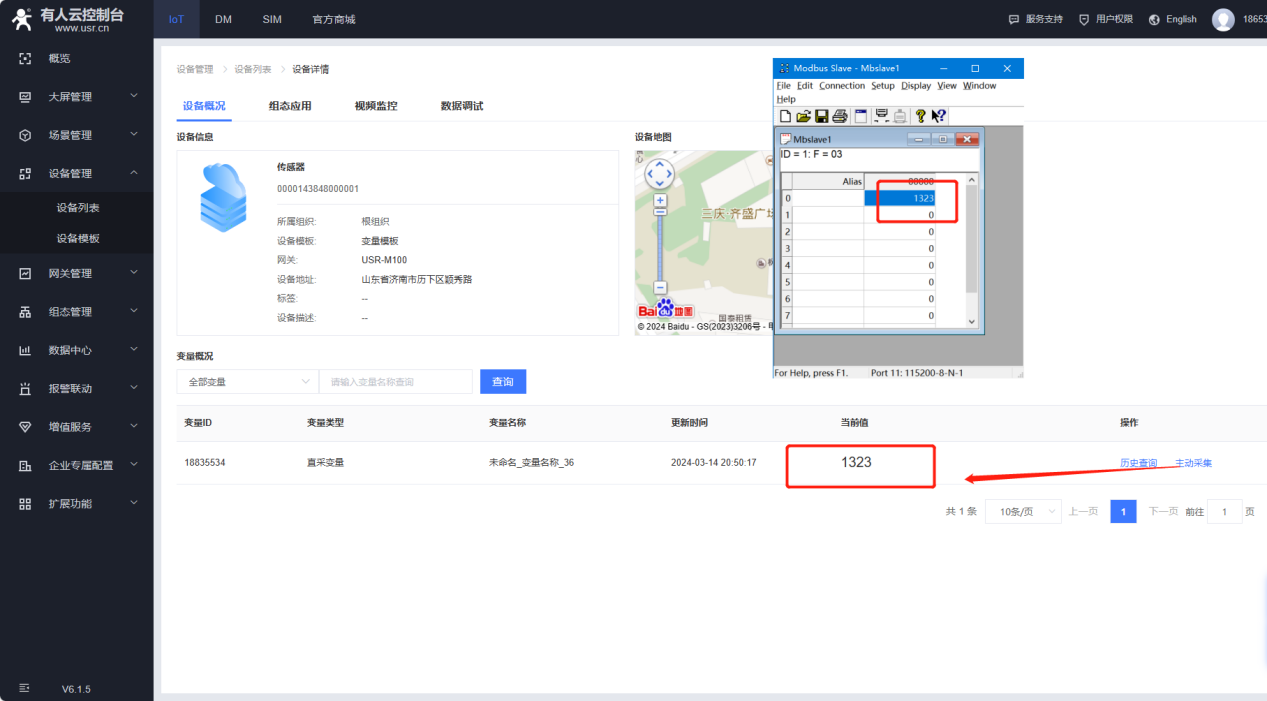

云端采集可以到串口設備數據

2、調試截圖

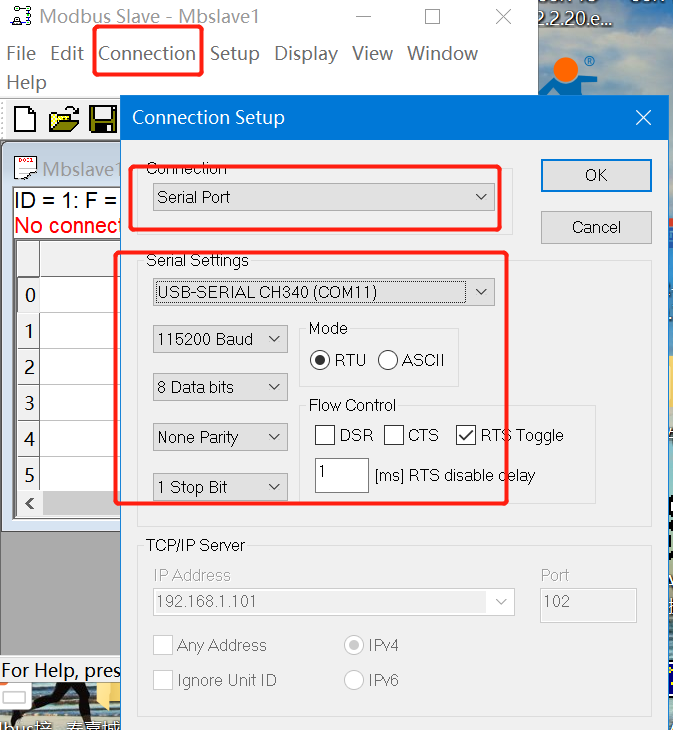

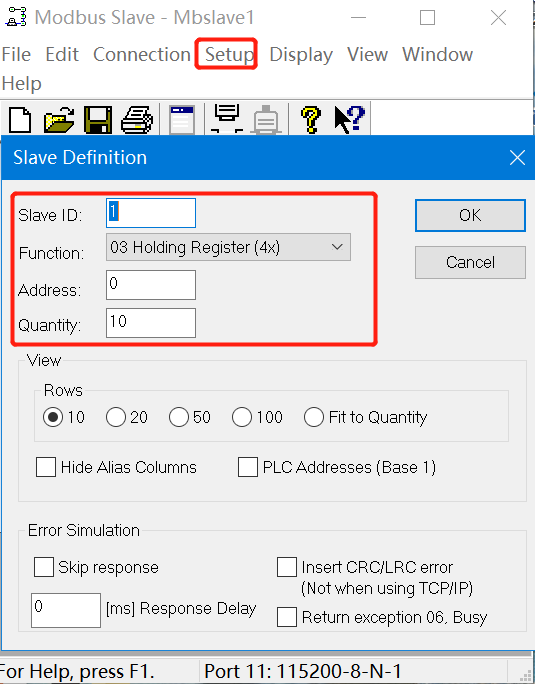

Modbus slave設置（本案例使用此軟件模擬串口設備，可百度下載）

打開modbus slave軟件配置串口參數以及云端填寫的寄存器信息，調用電腦設備管理器中生成的端口。

云端可自動輪詢采集數據，亦可主動采集

編寫人：秦嘉城 編寫日期：2024-03-15

審核人：金志方 審核日期：2024-03-15

訂正版本：V1.0 訂正內容：初稿
